Ручной лобзик по дереву и металлу, виды и классификация пилок

Для распила заготовок, выпиливания сложных форм и поделок из фанеры используется ручной лобзик. Инструмент позволяет работать и внутри заготовки. Несмотря на низкую производительность данного инструмента, его использование обеспечивает гладкий срез. Другими достоинствами является безопасность и возможность замены полотна.

Виды ручного инструмента

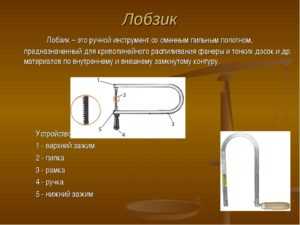

Инструмент состоит из 3 элементов: ручка, рамка и пилка. При выборе лобзика учитывается материал рамки и рукоятки, вес изделия, качество крепления элементов, тип полотна и особенности конструкции.

По дереву

Для комфортной работы по дереву необходимо обращать внимание на следующее:

  1. Нужно выбрать правильную форму рамки, соответствующую поставленной задаче. Например, может использоваться прямоугольная или остроконечная форма инструмента.
  2. Лобзик по дереву должен иметь небольшой вес. При кропотливом выпиливании легкий инструмент позволит снизить напряжение и усталость рук. Следует выбирать инструменты с анатомической рукояткой. Такие модели чаще встречаются в ассортименте зарубежных производителей.
  3. Важную роль играет прочность рамы. Рекомендуется отдавать предпочтение титановым или стальным лобзикам. Полотно из алюминия не обладает высокой прочностью, при контакте с материалом будет менять положение.

Комфортное использование зависит от исполнения зажимов. При выборе между гайками и барабанчиками лучше сделать предпочтение в пользу последнего варианта. В этом случае для смены полотна не нужно будет использовать гаечные ключи, т.к. данные зажимы легко откручиваются.

По металлу

Ручной инструмент справляется с металлическими элементами до 1 см толщиной. Скорость распила ниже, чем при работе с деревом. Выбирать следует инструмент с полотном из высокопрочного материала. Пилки по металлу изготавливаются из закаленной высокоуглеродистой стали. Наиболее эффективна работа с мелким зубом.

Ювелирный

При выполнении декоративного распила используется ювелирный лобзик, который позволит сделать мелкие линии и изгибы. Он отличается от стандартных моделей своей легкостью и небольшим размером. В данном варианте рамка является раздвижной, имеет зажимное соединение. Такая конструкция обеспечивает сильное натягивание полотен.

В ювелирных работах, декоративной резьбе по дереву лобзиком используются тонкие пилки, которые часто рвутся. Благодаря особенностям строения инструмента более длинный обломок вставляется в инструмент для продолжения работы.

Для дополнительного резьбового натяжения в некоторых моделях рамка расположена в противоположном от ручки направлении.

Критерии выбора

Металл должен обладать прочностью, с трудом поддаваться сгибанию. Деревянные ручки более надежны, чем пластиковые. Последние могут вылетать из паза, что может стать причиной травмы. Затягивание крепежа должно быть легким, без необходимости применения дополнительных инструментов. Барашки с небольшими ушками усложняют работу, т.к. ухватить их и зафиксировать трудно.

Важным моментом является выбор производителя. Изделия китайского производства недолговечны. Рекомендуется выбирать продукцию проверенных фирм. К ним относятся Stanley, Intertool, Mastertool и Topex.

От правильного выбора зависит долговечность инструмента и удобство использования.

У всех производителей лобзиков указан параметр TPI «Tooth Pro Inch» (количество зубьев на дюйм). Чем выше показатель, тем аккуратнее и ровнее срез. Однако процесс выпиливания занимает больше времени. Также следует выбирать лобзик с учетом развода зубьев. Данный параметр влияет на легкость распила и ход инструмента в материале.

Классификация и виды пилок

Средняя длина полотна у ручных пилок составляет 13 см. Встречаются варианты 15 см и 16 см. Классифицируют пилящие полотна следующим образом:

  • Для чернового или чистового выпиливания. Они отличаются скоростью реза и качеством результата.
  • Плоские и витые пилки.

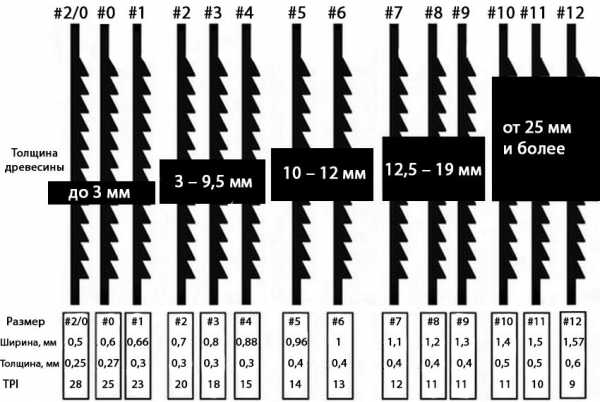

Форма зубьев зависит от толщины полотна. Классифицируются от 0 (для выпиливания тонкой заготовки) до 12 (пропил материала толщиной 15-20 мм).

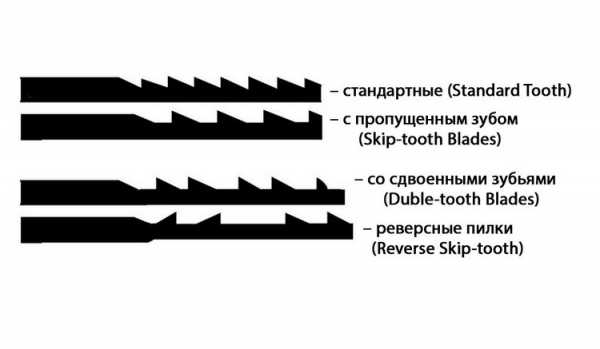

Зубья отличаются шагом и углом наклона. Полотна для ручного инструмента могут отличаться расположением зубцов:

  1. Стандартные. Изделия с равноудаленными зубьями, используются для грубого распила. Применяются данные пилы для лобзика по дереву при простом срезе.
  2. Для деликатных работ, требующих высокой аккуратности, подходят варианты с двойными зубьями. Скорость работы низкая, но качество распила высокое. Оставляют небольшое количество опилок и слабо греются.
  3. Полотна с пропущенным зубом незначительно снижают качество, но увеличивают скорость работы. Практически не перегреваются, отводят опилки и редко застревают. Используются для фигурного и прямого распила.

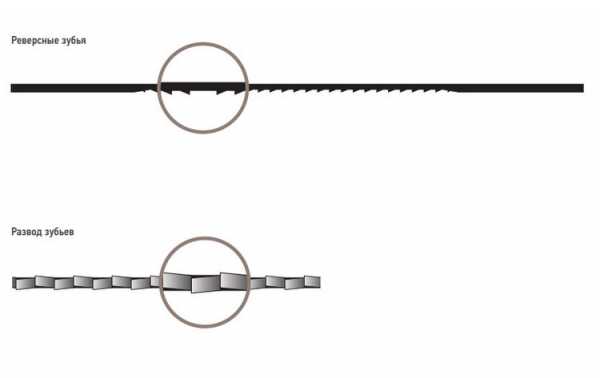

  4. Изделия с реверсивным зубом необходимы для распила без образования сколов с нижней стороны. Применяются в ювелирных работах.
  5. Варианты со спиральным зубом используются для фигурного выпиливания. Дают возможность резко менять направление выпиливания, но сложны в использовании.

Для ручного выпиливания следует выбирать бесштифтовые полотна с плоскими концами. Они подходят для крепления в зажимах лобзика. При создании узоров их можно продевать в тонкие отверстия.

Как вставить пилку в ручной лобзик?

Неверное расположение полотна в местах крепления может осложнить процесс выпиливания. Концы пилки должны зажиматься на 1 или 2 мм перед винтом. Зажимание хвостов с краю или за винтом не обеспечит качественного сцепления. Зубья должны быть направлены в сторону ручки. Процесс сборки выглядит следующим образом:

  • Край полотна фиксируется у рукоятки.
  • Затем с небольшим усилием сжимаются края дуги, фиксируется противоположный край полотна у другого крепления. На инструмент можно надавить грудью или упереть в край рабочего стола.
  • Пилка вставляется в пазы, одновременно другой рукой затягивается барашковое крепление.
  • Рекомендуется использовать пассатижи, если из-за размера креплений не удается ручная фиксация.

Для лобзика с трубчатой дугой способ натяжения пильного полотна выглядит иначе. Используется приспособление, являющееся частью столика для выпиливания. Это 2 паза круглой формы на боковой части доски. Лобзик нужно установить в прорези, зажимами затянуть пилку.

Рекомендации по работе с ручным лобзиков

Для обеспечения комфортной работы и безопасности необходимо следовать следующим рекомендациям:

  1. Нужно обеспечить неподвижность заготовки. Материал плотно фиксируется с помощью тисков.
  2. В момент распила нельзя давить на заготовку. При сильном давлении пилка сломается, а материал может лопнуть и стать непригодным.
  3. Недостаточное давление на заготовку отразится на качестве работы. Рекомендуется наращивать давление постепенно от края к краю и разворачивать деталь.
  4. Необходимо определить направление пилки. При повороте больше 15° существует риск повреждения материала и самой пилки.
  5. При горизонтальном распиле изделие перекашивается. При необходимости распила вдоль и поперек движения всегда направлены сверху вниз в плавном темпе.
  6. Если из-за особенностей формы заготовки полотно упирается и застревает в ее краях, необходимо уменьшить нажим и повернуть штифтовые тиски по сторонам.
  7. При необходимости выпиливания внутри заготовки сначала дрелью просверливается отверстие. Затем в него вставляется полотно, снятое с лобзика. После этого пилка снова крепится к инструменту.
  8. Чтобы предотвратить выскакивание пилки из зажимов, периодически ее нужно фиксировать поворотом ручки. Важно не переусердствовать, иначе полотно может сломаться. При натяжении должна ощущаться прочность крепления пилки, а ручка — плохо вращаться.
  9. Для строгания заготовки достаточно легкого напряжения, а для прямого спила устанавливается максимальное напряжение на ручке.

Для аккуратного результата работы и создания сложного рисунка рекомендуется предварительно наносить на заготовку эскиз. Это поможет избежать ошибки, порчи материала и позволит вырезать своими руками красивые и ровные изделия.

opilah.com

как это выглядит, для чего нужен электролобзик, из каких основных частей состоит слесарный, устройство, виды, по дереву, техника безопасности

Лобзик – ручной или электрический инструмент для фигурного, прямого пиления различных материалов. В зависимости от особенностей полотна и конфигурации может работать с деревом, керамикой, пластиком и даже стеклом. Отличается не только функциональностью, но сферой применения. Это незаменимое приспособление для тех задач, с которыми не могут справиться ручная либо циркулярная пила.

Что такое лобзик?

Рисунок 1 — Как выглядит лобзик?

Первые лобзики были изобретены в середине 16 века.

На тот момент имели примитивную конструкцию, состоящую из П-образной или U-образной рамы, рабочего полотна.

Был серьезный недостаток – для работы с любым материалом приходилось регулировать напряжение вручную, что усложняло процесс пиления.

У современных ручных моделей конфигурация не поменялась, но добавились элементы, отвечающие за напряжение пилки (первый зажимной механизм запатентован в 1876 году).

Лобзик представляет собой инструмент для фигурной или точной резки по дереву или другому материалу. С помощью него проводят различные по сложности распилы деревянных, металлических, керамических и композитных заготовок. Состоит из металлической рамы с крепежной зажимной системой, ручки и рабочего полотна – пилки с зубьями различной длины, размера. Режущее полотно двигается только в одном направлении, для изменения плоскости реза нужно переворачивать заготовку или пилку.

Важно

! Лобзик имеет ряд ограничений в работе. С помощью него сложно проводить ровные прямые пилы, отрезать часть заготовки под углом в 90о без специальной направляющей плоскости.

Для чего нужен?

Рисунок 2 — Применение ручного лобзика

Широкое применение лобзик получил в деревообработке и столярном деле, где его применяют для работы с декоративными, фигурными и узорными элементами.

С помощью него можно пилить ДСП, ДВП, фанеру и другие материалы из древесины.

В зависимости от особенностей инструмента (ручной или электрический) толщина пропила варьируется от 3 до 50 мм.

Помимо деревообработки лобзик используют для работы с хрупкими материалами, например, керамикой, стеклом, гипсокартоном и мягким металлом. Позволяет осуществить пропил там, где затруднительно использование мощных инструментов. При взаимодействии с такими заготовками требуются специальные виды полотен – с мелкими зубьями, абразивным напылением, твердосплавными напайками. Отдельно выделяют лобзики для ювелирных работ.

Интересное видео с примером того, что можно сделать с помощью лобзика:

Виды

Есть несколько видов лобзиков в зависимости от устройства конструкции и сферы применения инструмента. Отдельно рассматривают профессиональные(слесарные) и бытовые модели, отличающиеся мощностью, частотой движения пилки, вариативностью материалов для работы.

Ручные

Простейший вид лобзика. Состоит из рамки, пилки с зубьями, крепежным механизмом. Обладает низкой скоростью пиления, полотно часто выходит из строя из-за непостоянной скорости нагрузки. Лучше всего подходит для мелких работ, создания декоративных изделий (сувениры, поделки и небольшие элементы декора).

Отличается низкой ценой. Срок эксплуатации и ресурс износа основной конструкции не ограничен. Рекомендуется приобретать модели из прочного металлического сплава, покрытого антикоррозийным материалом. Позволяет осуществлять неглубокий распил толщиной до 15 мм, чего достаточно для решения большинства бытовых задач.

Важно! При выборе ручного лобзика нужно обращать внимание на особенности крепления. Не стоит приобретать модели с защелками режущего полотна – они быстро выходят из строя, не подлежат ремонту.

Электрические

Рисунок 3 — устройство электролобзика

Современная версия обычного ручного лобзика с расширенным функционалом.

Состоит из электрической и механической части.

Работает от электродвигателя, запускающего редуктор.

Он обеспечивает усилие и частоту движения пилки. Элементы конструкции:

  • направляющая плоскость;
  • ролики для перемещения рабочей поверхности;
  • корпус;
  • пилка;
  • зажимной механизм.

Электрический лобзик может быть оснащен дополнительными частями и опциями. К ним относят маятниковый ход (усиление движения полотна), патрубок для подключения пылесоса, фиксатор угла и поворота пилки. Для улучшения видимости реза производители встраивают лазерный указатель, подсветку, а также защитный пластиковый экран. Инструмент работает от съемного аккумулятора с необходимостью постоянной подзарядки, от источника постоянного тока (сети с напряжением 220 В).

В отличие от ручной версии, электрический аналог способен производить распил плотных, толстых материалов. Имеет увеличенную скорость работы, пилка двигается с постоянной частотой, благодаря чему увеличивается ее срок службы.

Техника и правила безопасности при работе лобзиком:

Важно! Производители выпускают электролобзики профессионального и бытового сегмента. При выборе конкретной модели нужно опираться на необходимые задачи, объем выполняемой работы.

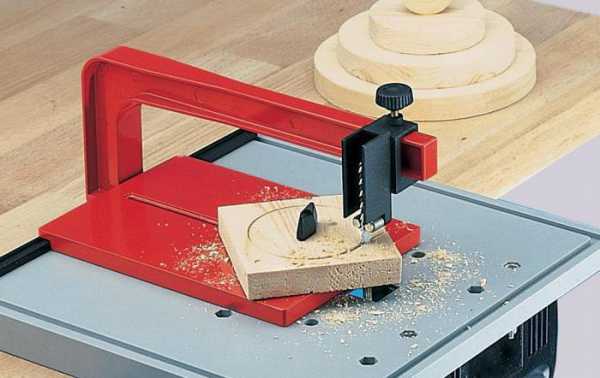

Настольные

Разновидность электрического лобзика. Стационарные модели – оптимальное решение для предприятий, столярных мастерских. Инструмент надежно закрепляется на горизонтальную поверхность, что увеличивает не только его мощность, но и безопасность. Станок оснащают патрубком для сдува стружки, направляющей поверхностью для точного распила заготовок.

Настольные модели демонстрируют качество реза, при грамотной эксплуатации пилка служит дольше. Недостатки – высокая стоимость, привязка к конкретному месту в мастерской. Лобзиковые станки способны пилить почти все виды материалов, но требуется менять полотно в зависимости от поставленных задач.

Ювелирные

Самая компактная разновидность лобзиков. Требуется для проведения мелких работ, например, при создании или ремонте украшений, часовых механизмов. Внешне конструкция схожа с классическим ручным инструментом, но отличается небольшими размерами. Есть модели, способные делать распил металла или дерева под микроскопом. Полотно тонкое, а благодаря напряжению после закрепления способно резать даже плотные виды металлов.

Лобзик – инструмент для резного, фигурного пиления материалов различной плотности. Может быть ручным или электрическим. В зависимости от особенностей конструкции отдельно выделяют настольные (стационарные лобзики, или станки) и ювелирные разновидности. Позволяет проделать точные резы там, где невозможно использование классической или циркулярной пилы, болгарки.

2lzz.ru

Как выбрать и пользоваться ручным лобзиком - СамСтрой

Несмотря на обилие электрических лобзиков, ручные варианты этого инструмента по-прежнему в тренде. Ручной лобзик по дереву – это и хорошая физическая нагрузка для всего плечевого сустава, и повышение уровня своего мастерства по обработке древесины, и возможность заниматься любимым делом в любых условиях.

Как выбрать лобзик?

Хорошо, когда рядом есть старшие товарищи, уже имеющие опыт работ с этим инструментом – они и модель, подходящую по цене, подскажут, и посоветуют набор сменного инструмента, а то и непосредственно помогут с выбором модели. Соблазн остановиться на приводных исполнениях, например, на аккумуляторных лобзиках, велик, но следует знать, что начинающим использовать электролобзики не стоит. Тому есть ряд причин:

  • Отсутствие практических навыков зачастую приводит к быстрой поломке лезвий пил, ведь они плохо воспринимают любые изгибающие нагрузки.
  • Приводные лобзики чаще приобретают мастера, занимающиеся массовым изготовлением фигурных поделок из дерева и фанеры.
  • Электролобзиком невозможно выпилить сложный профиль.
  • Первичные навыки выпиливания ручным лобзиком по дереву уже зафиксированы на уровне уроков ручного труда в школе, поэтому освоение инструмента пойдёт значительно быстрее.

Итак, ручной лобзик – инструмент, располагающий к неспешной, вдумчивой и тихой работе где-нибудь на даче, или на балконе – хорошая альтернатива механизированным вариантам.

Первым делом следует правильно выбрать сам ручной лобзик. Критериями выбора обычно служат:

  • Форма рамки: в зависимости от её конфигурации станет ясно, какова наибольшая длина распила. В продаже имеются лобзики, длина рамки у которых достигает 300 мм, что существенно расширяет технологические возможности инструмента, но одновременно приводит к увеличению его веса и габаритов. Для домашних мастеров, не имеющих опыта работ по фигурному пилению, стоит приобретать ручные лобзики с длиной рамки не более 150 мм.
  • Материал рамки: при надавливании на луку рамка должна пружинить, что является хорошим признаком качества – такая рамка не сломается при приложении к ручному лобзику по дереву заметных поперечных нагрузок.
  • Высота рамки: исходя из соображений прочности, этот параметр не должен более чем втрое превышать длину, иначе жёсткость лобзика снизится, и качество линии распила будет неудовлетворительным.
  • Способ натяжения пильного полотна: обычно для этого используются гайки-барашки с разной длиной, которая, в свою очередь, зависит от диаметра резьбы. С увеличением диаметра длина усиков гайки увеличивается, что повышает удобства при затяжке. Наличие отверстий на усиках повышает точность фиксации. Гайки должны быть не литыми, а штампованными.

Как пользоваться ручным лобзиком?

Работа с ручным лобзиком, даже минимальных размеров – занятие кропотливое и утомительное. В предыдущем разделе неслучайно нет упоминания о форме ручки – всеми производителями уже давно отработана наиболее эргономичная форма для ручки лобзика. Тем не менее, руки всё равно устают. Для того, чтобы это произошло как можно позже, необходимо придерживаться следующих рекомендаций:

  • Ручной лобзик, вернее, его сменные полотна, не предназначены для выполнения распилов под углом. В случае необходимости, фигурное пиление приостанавливают, и продолжают его с противоположной стороны. Естественно, что для этого предварительно производят разметку в том месте, где длина распила свыше, чем на 5…10° отклоняется от горизонтали/вертикали.
  • Для экономии сил, особенно для фигурного выпиливания, рекомендуется использовать максимальный размах пилы: так не только возрастает скорость пропиливания, но и улучшаются условия для удаления стружки. Особенно это важно для работы с то

samstroy.com

Как грамотно выбрать ручной лобзик по дереву

Существует немалое количество инструментов, предназначенных для проведения столярных и строительных работ. Например, следует отметить ручной лобзик по дереву. Данный инструмент предназначен для фигурного выпиливания небольших и тонких досок, а также отлично подходит для создания изделий прямоугольных и овальных форм. Но для того чтобы подобрать и приобрести подходящий лобзик, следует учитывать некоторые важные моменты. Именно о них и стоит рассказать более подробно.

Основные критерии выбора

В первую очередь необходимо обратить внимание на массу инструмента. Как правило, чем тяжелее лобзик, тем быстрее будет уставать от него рука. Таким образом, от веса изделия будет зависеть уровень вашей производительности.

Далее стоит обратить внимание на раму лобзика. Немаловажную роль играет её упругость. Этот показатель определяет возможность натяжения пилки. В данном случае всё зависит от материала, используемого для изготовления. Алюминиевые и железные лобзики, например, имеют небольшой вес, но не очень долговечны. Масса изделий из титана и стали чуть выше, но зато работать с ними гораздо удобней. Далее стоит отметить форму рамы. От неё зависит максимально допустимая длина прямолинейного реза. Благодаря приемлемой цене изделий можно приобрести набор ручных лобзиков разного типа, чтобы иметь возможность подбирать нужный инструмент для каждого случая.

Также стоит обратить внимание на зажимы. Эти элементы могут быть двух видов. Барабанчики обеспечивают вас более комфортным обращением с инструментом, поэтому смена пильного полотна не займёт много времени и не потребует дополнительных устройств. Для гаечных зажимов необходимы специальные ключи, которые носить с собой не всегда удобно.

Рукоять изделия не играет особой роли. Но стоит обратить внимание на ручные лобзики, которые удобно лежат в руке и не выскальзывают из неё. Также немаловажную роль играют пильные полотна. Следует отметить, что чем они тоньше, тем сложнее контролировать процесс резки, но при этом появляется возможность создавать изделия более сложной формы. Конечно, от толщины полотна будет зависеть срок его службы.
