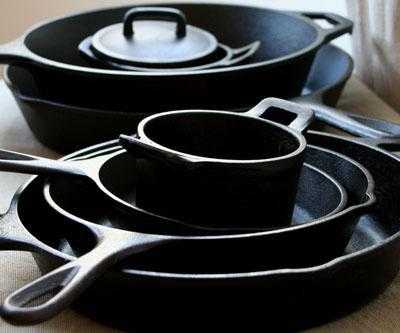

Как выглядит чугун – ❶ Как определить чугун 🚩 к чугунной сковороде все прилипает 🚩 Квартира и дача 🚩 Другое

Как отличить чугун от стали — sovetskyfilm.ru

Чугун и сталь – две разновидности соединений железа с углеродом – находят широчайшее применение в самых разных отраслях промышленности. Но порой возникает необходимость отличить чугун от стали, например, при ремонте, ведь эти сплавы обладают разными свойствами и, соответственно, требуют разного обращения.

Способы определения чугуна

Вы можете определить чугун по плотности изделия. Взвесьте предмет, а затем определите, какой объем воды он вытесняет. Таким образом вы рассчитаете его плотность и сделаете вывод о материале. Дело в том, что плотность основных марок стали лежит в пределах 7,7 – 7,9 граммов/см^3, плотность же наиболее распространенного серого чугуна не превышает 7,2 граммов/см^3. Но это способ ненадежен, так как есть ещё белый чугун, плотность которого колеблется между 7,6 и 7,8 граммами/см^3. Поэтому, его можно применять только будучи твёрдо уверенным: изделие сделано либо из стали, либо из серого чугуна.

Можете воспользоваться магнитом. К чугуну он прилипает хуже, чем к стали. Но и этот способ точным назвать нельзя, поскольку некоторые виды легированных сталей с высоким содержанием никеля почти не притягивают магнит.

Поэтому надёжнее пользоваться одним из следующих методов: определять чугун с помощью вида образующихся опилок или стружки, а также с помощью шлифовальной машинки. Возьмите напильник с мелкой насечкой, несколько раз проведите по поверхности изделия. Постарайтесь собрать образующиеся мельчайшие опилки на лист бумаги. Сложите бумагу вдвое и энергично потрите. Если это чугун, то бумага будет заметно испачкана, если это сталь, следов практически не останется.

Можете также немного посверлить изделие тонким сверлом (разумеется, не с лицевой стороны, а в месте, которое не бросается в глаза). При этом образуется небольшое количество стружки. По её внешнему виду и свойствам можно безошибочно определить, из какого материала изготовлена деталь. Если это чугун – стружка буквально рассыплется у вас в пальцах, превращаясь в пыль. Если это сталь – стружка будет выглядеть как витая пружинка и может даже оцарапать ваши пальцы, если вы попробуете её сломать.

Наконец, можно судить о материале по величине, форме и цвету искр, образующихся, когда по краю изделия проводят шлифовальной машинкой. Чем больше содержание углерода, тем ярче и сильнее будет сноп светло-желтых искр. А содержание углерода в чугуне гораздо выше, чем в стали.

Если есть сомнения – лучше использовать в качестве эталонов куски чугуна и стали и сравнивать форму и свойства опилок (стружек), а также вид образующихся искр с тем, что получается при обработке этих образцов.

• Градация стали и чугуна
• Устойчивость к коррозии
• Термический шок и ударопрочность
• Как отличить чугун от стали?

Чугунные и стальные изделия металлургической промышленности находят применение как в быту, так и на производстве. Оба материала представляют собой уникальные сплавы железа и углерода. Всем известно, что железо добывается из глубин земли в огромных количествах. Но в чистом виде эксплуатировать его невозможно, этот элемент слишком мягок, а поэтому непригоден для изготовления высокопрочных изделий. Поэтому в промышленных, строительных и бытовых целях употребляется не железо в чистом виде, а его производные -чугуны и стали. Чем отличается сталь от чугуна?

Чугун и сталь представляют собой сплавы железа и углерода.

Их отличие проявляется во многих качествах, и общность элементов при производстве не дает материалу идентичные характеристики.

Градация стали и чугуна

Вернуться к оглавлению

Схема производства стали.

Для получения стали железо сплавляется с углеродом и разнообразными примесями. Обязательным условием является содержание углерода не более 2% (он увеличивает прочность), а железа – не меньше 45%. Оставшуюся часть составляют легирующие связывающие компоненты (хром, молибден, никель и т.д). Хром увеличивает прочность стали, ее твердость и сопротивляемость износу.

Никель увеличивает прочность, вязкость и твердость. повышает ее антикоррозийные качества и прокаливаемость. Кремний добавляет прочности, твердости и упругости стали, снижает ее вязкость. Марганец улучшает свариваемость и прокаливаемость.Металлурги выделяют разные виды стали. Классифицируют их в зависимости от объема оставляющих элементов. Например, содержание более 11% легирующих металлов дает высоколегированную сталь. Существует также:

1. Низколегированная сталь – до 4%.
2. Среднелегированная сталь – до 11%.

Механические свойства стали.

По количеству углерода сталь классифицируется на :

• низкоуглеродистый металл – до 0,25% С;
• среднеуглеродистый металл – до 0,55% С;
• высокоуглеродистый металл – до 2% С.

Состав неметаллических элементов (фосфидов, сульфидов) классифицирует металл на:

• обычную;
• качественную;
• высококачественную;
• особо высококачественную сталь.

В итоге все виды стали представляют собой прочный, износостойкий и устойчивый к деформации сплав с температурой плавления от 1450 до 1520 °C.

Вернуться к оглавлению

В производстве чугуна тоже сплавляется железо и углерод. Основным же отличием чугуна от стали является содержание последнего в смеси. Оно должно составлять больше 2%. Помимо этого, смесь содержит примеси: кремний, марганец, фосфор, серу и легирующие металлы. Чугун более хрупок, чем сталь, и разрушается без видимого деформирования. Углерод в металле представлен графитом или цементитом, при этом объем и форма элемента дают определение разновидностям сплава:

1. Белый чугун, в котором весь объем углерода представлен цементитом. На изломе этот материал имеет белый цвет, очень твердый, но при этом хрупкий. Легок в обработке и применяется для производства ковкой разновидности.
2. Серый – углерод представлен графитом, придающим материалу пластичность. Мягок, подвержен резанию, с низкой температурой плавления.
3. Ковкий, который получается из белого чугуна специальным отжигом (томлением) его в особых нагревательных печах при температуре 950-1000 °С. При этом чрезмерная хрупкость и твердость, характерные для белого чугуна, намного снижаются. Ковкий чугун не куется, а название указывает лишь на его пластичность.
4. Высокопрочный чугун, содержащий шаровидный графит, образованный в процессе кристаллизации.

Количеством углерода в сплаве определяется температура его плавления (чем больше содержание элемента, тем ниже температура и выше текучесть при нагреве). Поэтому чугун является жидкотекучим, непластичным, хрупким и трудно поддающимся обработке материалом с температурой плавления от 1150 до 1250 °C.

Вернуться к оглавлению

Устойчивость к коррозии

Оба сплава подвержены коррозии, и неправильная эксплуатация способствуют ускорению этого процесса.

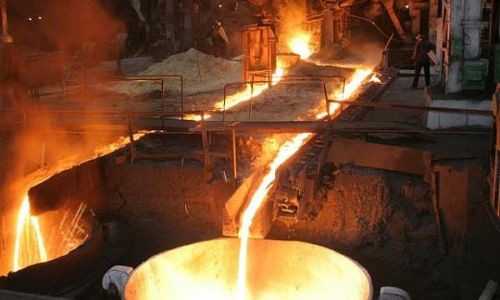

Получение чугуна из руды.

Чугун в процессе использования покрывается сверху сухой ржавчиной. Это так называемая химическая коррозия. Влажная (электрохимическая) коррозия воздействует на чугун медленнее, чем на сталь. Первоначально напрашивается вывод, что антикоррозионные характеристики чугуна гораздо выше. На самом деле оба эти сплава подвержены коррозии в равной степени, просто в отношении чугунных изделий из-за толстых стен процесс занимает больше времени. Этим, например, можно объяснить разницу в сроке службы котлов: стальные – от 5 до 15 лет, чугунные – от 30 лет.

В 1913 году Гарри Бреарли совершил открытие в области металлургии. Он обнаружил, что сталь с высоким содержанием хрома имеет хорошее сопротивление к кислотной коррозии. Так появилась нержавеющая сталь. Она тоже имеет свою градацию:

1. Коррозионно-стойкая сталь имеет стойкость к коррозии в элементарных промышленных и бытовых условиях (нефтегазовая, легкая, машиностроительная промышленность, хирургические инструменты, бытовая нержавеющая посуда).
2. Жаростойкая сталь устойчива к высоким температурам и агрессивным средам (химическая промышленность).
3. Жаропрочная сталь отличается повышенной механической прочностью в условиях высоких температур.

Вернуться к оглавлению

Термический шок и ударопрочность

Сравнительные показатели чугунов и стали.

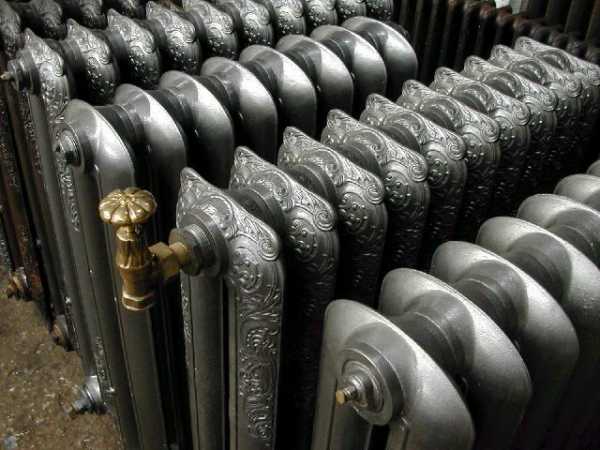

Чугун и сталь часто применяются при изготовлении отопительных котлов. При этом вопрос устойчивости к термическим ударам становится особенно важным. Если в неостывший чугунный котел попадет холодная вода, он может треснуть. Стальным изделиям термошок не страшен. Сталь более эластична и отлично переносит разницу температур. Но большие и частые температурные перепады у стали способствуют появлению «усталых» зон и, как следствие, трещин в местах, которые ослаблены сваркой.

Хорошая пластичность делает стальные изделия устойчивыми к механическим повреждениям. Хрупкость же чугуна неизбежно приводит к образованию трещин при ударах или перекосах.

Серый чугун имеет более однородную структуру, повышенные пластичность и антикоррозийные свойства, способен выдерживать большие температурные скачки.

1. Чугун менее прочен и тверд, нежели сталь.
2. Сталь тяжелее и имеет более высокую температуру плавления.
3. Более низкое содержание углерода в стали в отличие от чугуна позволяет более легко ее обрабатывать (варить, резать, ковать).
4. По аналогичной причине чугунные изделия производят только методом литья, стальные же могут быть кованными и сварными.
5. Изделия из стали менее пористые, чем из чугуна, а потому их теплопроводность значительно выше.
6. Изделия из чугуна имеют, как правило, черный цвет и матовую поверхность, а из стали – светлые с блестящей поверхностью.

Вернуться к оглавлению

Как отличить чугун от стали?

1. По плотности изделия. Необходимо взвесить предмет и определить, какой объем воды он вытеснит. Плотность стали лежит в диапазоне 7,7-7,9 г/см³, серого чугуна – не превышает 7,2 г/см³. Этот способ не отличается особой надежностью, потому что белый чугун имеет плотность между 7,6 и 7,8 г/см³.
2. При помощи магнита. Чугун магнитится хуже, чем сталь. Минус этого метода в том, что стали с высоким содержанием никеля практически не притягивают магнит.
3. Наиболее точным способом является определение чугуна при помощи шлифовальной машинки и вида образующейся стружки. Следует взять напильник с мелкой насечкой и провести по поверхности предмета несколько раз. Образовавшиеся опилки необходимо собрать на бумагу, сложить ее вдвое и энергично потереть. Чугун заметно испачкает бумагу, сталь практически не оставит следов.

Можно сделать выводы о материале по величине, форме и цвету искр, появляющихся при шлифовке. Чем больше углерода, тем ярче и сильнее будет сноп светло-желтых искр. Как мы уже знаем, чугун содержит углерода больше, чем сталь. Также при сверловке изделия тонким сверлом можно определить материал по виду стружки. Чугунная стружка буквально на глазах превратится в пыль, стальная – приобретет вид витой пружины.

October 21, 2016

Малоосведомлённый человек считает, что основным конструкционным материалом современности является железо. Разбирающийся знает, что под словом «железо9raquo; имеются в виду железоуглеродистые сплавы – сталь и чугун. Казалось бы, два абсолютно разных материала и их очень легко отличить. Однако, учитывая широкий ассортимент их видов и марок, тонкую грань различия в химическом составе некоторых из них определить трудно. Важно обладать дополнительными навыками для того, чтобы знать ответ на вопрос: чугун от стали чем отличается?

Сплав, содержащий в составе железо, углерод в количестве 2,14-6,67, серу, фосфор, марганец, кремний и прочие добавки, называется чугуном. История выплавки началась еще в железном веке. Важный конструкционный материал, основа металлургии и всего сталеплавильного производства.

1. Шероховатый, имеющий серый матовый цвет.
2. Плавление при 1000-1600˚С в зависимости от состава (для промышленных в среднем – 1000-1200˚С, белые и передельные чугуны расплавляются при более высоких температурах).
3. Плотность: 7200-7600 кг/м 3 .
4. Удельная теплоемкость: 540 Дж/(кг˚С).
5. Высокая твердость: 400-650НВ.
6. Низкая пластичность, очень крошится при воздействии давлением; наивысшие значения относительного удлинения имеет ковкий высокопрочный чугун δ=6-12%.
7. Невысокая прочность: 100-200 МПа, для ковкого ее значения достигают 300-370 МПа, для некоторых марок высокопрочного – 600-800 МПа.
8. Моделируется с помощью термической обработки, однако редко и с большой осторожностью, так как для него характерен процесс трещинообразования.
9. Легируется с помощью вспомогательных химических элементов, однако значительная степень легирования еще больше усложняет процессы технологической обработки.
10. Характеризуется удовлетворительной свариваемостью, хорошей обрабатываемостью резанием, отличными литейными свойствами. Ковке и штамповке не подлежит.
11. Хорошая износостойкость и коррозионная стойкость.

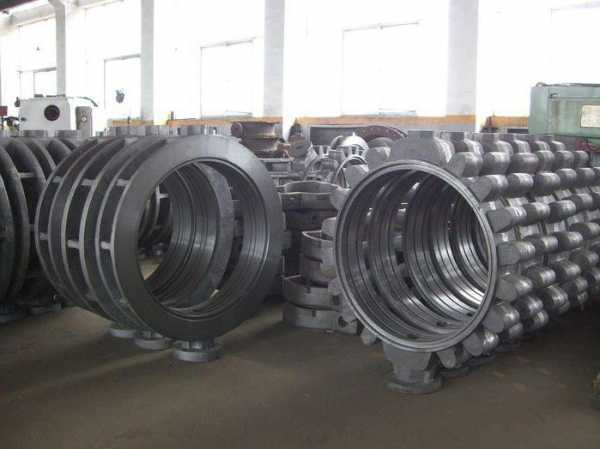

Чугун – материал для корпусных деталей, блоков, узлов машин, изготовленных методом литья. Является основной шихтовой составляющей для выплавки стали.

Железоуглеродистый сплав, содержащий карбон в количестве не больше 2,14 % и железо – не менее 45 %, называется сталью. Ее основные характеристики:

1. Гладкая, имеет серебристый цвет с характерным отблеском.
2. Плавление в пределах 1450˚С.
3. Плотность составляет от 7700 до 7900 кг/м 3 .
4. Теплоемкость при комнатной температуре: 462 Дж/(кг˚С).
5. Невысокая твердость, в среднем 120-250 НВ.
6. Отличная пластичность: коэффициент относительного удлинения δ для различных марок колеблется в рамках 5-35 %, для большинства – δ9ge;20-40 %.
7. Средние значения предела прочности для конструкционных материалов – 300-450 МПа; для особо прочных легированных – 600-800 МПа.
8. Хорошо поддается коррекции свойств с помощью термической и химикотермической обработки.
9. Активно легируется различными химическими элементами с целью изменения свойств и назначения.
10. Качественно высокие показатели свариваемости, обрабатываемости давлением и резанием.
11. Характеризуется низкими показателями коррозионной стойкости.

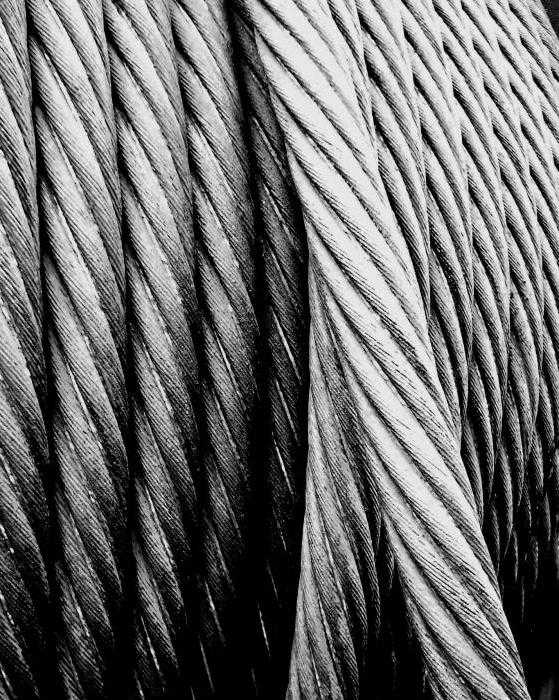

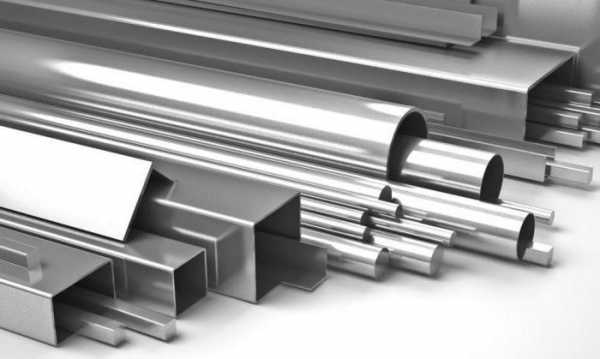

Сталь – это основной конструкционный сплав в современной металлургии, машиностроении, приборостроении и технике.

Определяем происхождение по типу детали

Рассмотрев подробные характеристики этих сплавов, можно уверенно пользоваться знаниями о том, чугун от стали чем отличается. Имея перед собой металлический предмет, сомневаясь в его происхождении, рационально сразу вспомнить главные отличительные технологические свойства. Итак, чугун – это литейный материал. Из него производят простую посуду, массивные трубы, корпусы станков, двигателей, крупные объекты несложной конфигурации. Из стали изготавливают детали всех размеров и сложности, так как для этого применяются ковка, штамповка, волочение, прокатывание и другие способы обработки металла давлением. Таким образом, если стоит вопрос о происхождении арматуры, сомнений быть не может – это сталь. Если интересует происхождение массивного казана – это чугун. Если же необходимо узнать, из чего изготовлен корпус двигателя или коленчатого вала – следует прибегнуть к иным вариантам распознавания, так как возможны оба варианта.

Цветовые особенности и анализ хрупкости

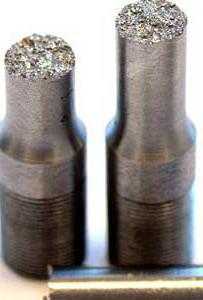

Для того чтобы знать, как отличить чугун от стали на глаз, нужно помнить о главных визуальных отличиях. Для чугуна характерен матовый серый цвет и более шероховатая внешняя текстура. Сталь характеризуется особым для нее серебристым блестящим оттенком и минимальной шероховатостью.

Также важными знаниями о том, как отличить чугун от стали визуально, является информация о пластичности этих материалов. Если исследуемые заготовки или металлические предметы не имеют серьёзной ценности, можно испробовать их на прочность и пластичность, применив ударную силу. Хрупкий чугун раскрошится на кусочки, в то время как сталь только деформируется. При более серьезных нагрузках, направленных на дробление, крошки чугуна получатся мелкой разнообразной формы, а кусочки стали – крупными, правильной конфигурации.

Резать и сверлить

Как отличить чугун от стали в домашних условиях? Необходимо получить из него мелкую пыль или стружку. Так как сталь обладает высокой пластичностью, то и стружка ее имеет извивистый характер. Чугун же крошится, при сверлении образуется мелкая стружка надлома вместе с пылью.

Для получения пыли можно воспользоваться напильником или рашпилем и немного подточить край интересующей детали. Полученную мелкодисперсную стружку рассмотреть на руке или белом листе бумаги. Чугун содержит углерод в большом количестве в виде графитовых включений. Поэтому при растирании его пыли остается черный графитовый «след9raquo;. В сталях же углерод находится в связанном состоянии, поэтому механическое влияние на пыль не дает никаких видимых результатов.

Нагревать и искрить

Как отличить чугун от стали? Нужно оперировать необходимым оборудованием и небольшим запасом терпения.

В первом случае можно прибегнуть к нагреванию, к примеру, с помощью паяльной лампы, облачившись изначально в специальную защитную одежду и соблюдая правила безопасности в работе. Температуру нужно повышать до начала плавления металла. Уже было сказано, что температура плавления чугуна выше, чем у стали. Однако это касается преимущественно белых и передельных чугунов. Относительно всех промышленных марок — они содержат углерод в количестве не более 4,3 % и плавятся уже при 1000-1200˚С. Таким образом, его расплавить можно значительно быстрее.

Познавательным методом получения информации о том, чугун от стали чем отличается, является использование экспериментального образца на шлифовальном станке или под острым кругом шлифовальной машинки. Анализ осуществляется по характеристикам искр. Для чугуна характерны неяркие искры красного цвета, а для стали – яркие слепящие короткие лучи с бело-желтым оттенком.

Как звучит

Интересная особенность заключается в том, как отличить чугун от стали по звуку. Эти два сплава звучат по-разному. Вовсе не обязательно производить музыкальный аккомпанемент на имеющихся экспериментальных объектах. Но необходимо иметь оба образца либо обладать опытным слухом в данном вопросе. Сталь характеризуется более высокой плотностью, что отражается на ее звучании. При ударе о нее металлическим предметом звук получается намного более звонкий, нежели в той же ситуации с чугуном.

Для того чтобы знать, чугун от стали чем отличается, необходимо иметь немного знаний об этих материалах и определенный опыт. Ведь опытный профессионал в сфере ковки, шлифования, фрезерования, сверления, точения, термообработки или сварки, металлург или техник легко отличает их между собой, оценив лишь визуально или на ощупь.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Разница между ломом чугуна и ломом стали не только в химическом составе, но и визуальная. Для тестирования разницы Вам понадобится шлифовальный круг, кусок металла, паяльная лампа, защитная маска и перчатки

Физические свойства чугуна и литой стали

Можно различить металлы по их внешности. Чугун грубый, матово-серого цвета, в то время как литая сталь гладкая и серебристо-серого цвета.

Тест на искру

Вам понадобятся два небольших кусочка каждого металла. Прижмите шлифовальный круг к краю каждого металла и обратите внимание на цвет образующихся искр. Сталь создаст блестящие белые искры, в то время как чугун будет генерировать тусклые красные искры.

Тест на дробление

Возьмите небольшой кусочек от каждого металла, и попытайтесь раздробить. Вы увидите, что чугун ломается хаотично в то время, как литая сталь будет дробиться на длинные, гладкие тонкие части практически без усилий.

Тест на плавление

Для этого теста Вам небольшой кусок от каждого металла для плавления. Наденьте защитное снаряжение и расплавьте металл паяльной лампой. Чем больше углерода в металле, тем труднее становится металл. Вы увидите, что чугун плавится быстрее, и становится красным. Литая сталь плавится дольше, и становится белой при расплавлении.

Тест на хрупкость

Бросьте тонкую пластинку каждого из металлов и бросьте его на землю с некоторым усилием. Чугун сломается на множество частей, в то время как сталь не сломается, или сломается на две части. Это потому, что чугун более хрупкий, сталь.

Найдите на детали не бросающееся в глаза место и несколько раз пройдитесь по металлу надфилем или мелким напильником. Полученные опилки разотрите в пальцах. Обычный чугун оставит характерный графитовый черный цвет на коже.
Ещё нагляднее будет, если потереть опилки между листами белой бумаги. Стальные опилки бумагу не измарают.

Можно определить – чугун перед вами или сталь – опытным путем: по цвету и форме искры.
Включите шлифовальную машину и возьмите две заведомо известные вам детали или болванки: стальную и чугунную. Пустите с них поочередно искры и сравните. После этого пройдитесь точно так же по детали, в которой вы сомневаетесь. Вывод делайте исходя из наибольшей аналогии с образцами.
Искры, возникающие при шлифовании стали, представляют собой мельчайшие расплавленные частицы металла, которые летят по касательной к окружности круга в месте его контакта с деталью.
При наличии в металле углерода, раскаленные частицы, соприкасаясь с воздухом, окисляются, углерод превращается в углекислоту. При этом образуются очень многочисленные искры с короткими лучами.
У чугуна искра будет яркого соломенного цвета.

Возьмите дрель и вставьте в неё сверло маленького диаметра. Определите на детали укромное место и чуть-чуть засверлите.
Во-первых, сам процесс сверления чугунной детали отличен от сверления по стали. Чтобы лучше прочувствовать разницу, проделайте подобные сверления на известных вам образцах чугуна и стали.
Во-вторых, при сверлении чугуна почти не образуется стружка. А если и образуется, то очень короткая и она легко перетирается пальцами в труху. Стальная же стружка свитая, как проволока, и её пальцами не сломаешь.
Можно также проверить вид металла обработкой на токарном станке – у чугуна стружка будет представлять собой грубую пыль.

Внимание, только СЕГОДНЯ!

sovetskyfilm.ru

Чугун необычной прочности

«Крепка как сталь». Сколько раз вы слышали такое? Но ни разу не слышали: «Крепок как чугун». Многовековая история чугуна привела металлургов, литейщиков и конструкторов к убеждению, что чугун хорошо воспринимает лишь сжимающие нагрузки. Он хорошо работает на сжатие. Там же, где нужна высокая прочность при растяжении, чугун непригоден. Причина малой прочности чугуна объясняется его природой. Ведь чугун отличается от стали более высоким содержанием углерода. В железе же растворяется лишь часть его. Остальное количество образуют графитовые включения. В структуре обычного серого чугуна эти включения выглядят как удлиненные пластинки, разрезающие железную основу (рис. 13,а). Они хорошо видны под микроскопом. Включения пластинчатого графита можно уподобить трещинам в металле, заполненным мягким материалом — графитом. Включения графита и являются концентраторами напряжений. Стоит появиться растягивающему усилию, как чугунные изделия легко разрываются. И причиной такой слабой прочности являются включения пластинчатого графита.

А нельзя ли эти включения графита уменьшить в размерах? Придать им не удлиненную (вытянутую) форму, а сделать эти включения более компактными? Приблизить их к сферической форме?

Ковкий чугун, который не куется. Опыт показал, что если изделие отлить из белого чугуна (в котором весь углерод находится в связанном состоянии в виде карбида железа) и затем эту отливку подвергнуть длительному отжигу при высокой температуре (выше 1000° С), то включения графита принимают совсем иную форму. Форма их становится хлопьевидной (рис. 13,6). Эти включения более компактны, они меньше надрезают металлическую основу, и такой чугун оказывается значительно более прочным. Он уже может работать на растяжение. Такой чугун называют «ковким», хотя в действительности он еще не настолько пластичен, чтобы его можно было ковать.

Теперь сделаем количественное сравнение. Прочность при растяжении измеряется в килограммах, отнесенных к одному квадратному миллиметру сечения. Представим себе проволоку сечением 1 мм². Подвесим один конец ее к потолку, а к спущенному вниз концу будем подвешивать грузы. Какой максимальный груз выдержит проволока прежде чем разорвется? Проволока из чистого железа выдерживает примерно 25, а стальная до 70 кгс/мм².

Серый чугун, как мы уже говорили, на растяжение работает плохо и выдерживает лишь 12—15 кгс/мм². А вот ковкий чугун оказывается прочнее — он может выдержать от 30 до 60 кгс/мм². Но ковкий чугун дорог. Дорог из-за того, что отлитые детали нужно еще запаковать в ящики, пересыпать их либо коксиком, либо рудой, погрузить в печь и выдержать их при температуре 950—1050° С в течение по крайней мере суток. Раньше цикл отжига длился 4—5 суток. Теперь его сумели сократить до 24—20 ч, но и это значительно удорожает чугун.

Чугун прочнее стали? За счет чего выросла в 2— 3 раза прочность ковкого чугуна? Только за счет изменения формы графитовых включений. Вместо длинных пластинок углерод после отжига белого чугуна принял более компактную форму (в виде хлопьев), размеры их значительно уменьшились по сравнению с размерами пластинок углерода в сером чугуне.

А нельзя ли размеры включений углерода сделать еще меньшими, а форму их — еще более компактной?

Оказалось и это возможно. Достичь этого удалось модифицированием чугуна, т. е. введением в жидкий чугун небольших добавок таких веществ, которые обеспечивают выделение графита в чугуне в виде крошечных шариков (рис. 13, в). Чугун с Шаровидным графитом получается при вводе в него магния, церия, иттрия, бария. Способствуют этому кремний, кальций и некоторые другие элементы.

Чугун с шаровидным графитом произвел целую революцию в литейном производстве. Его прочность увеличилась до небывалых размеров — от 40 до 120 кгс/мм². Этот поистине высокопрочный чугун превзошел обычную углеродистую сталь и успешно конкурирует с низколегированной сталью. Высокопрочный чугун, к тому же, дешевле ковкого чугуна и стали.

www.stroitelstvo-new.ru

Чугун (посуда) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 марта 2016; проверки требуют 2 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 марта 2016; проверки требуют 2 правки. Чугунок из алюминиевого сплава

Чугу́н (чугуно́к) — крупный сосуд, горшок из чугуна, позднее также из алюминиевого сплава, округлой формы, для тушения и варки в русской печи. Особенностью чугуна является его форма, повторяющая форму традиционного глиняного печного горшка: зауженный к низу, расширяющийся к верхней части и снова сужающийся к горлу. Такая форма позволяет ставить чугун в печь и вынимать его из печи с помощью особого инструмента — ухватa, представляющего собою разомкнутое металлическое кольцо на длинной деревянной ручке.

Объём разный — от 1,5 до 15 (полтора ведра) литров. Чугун небольшой вместительности называется чугунок. Несмотря на кажущуюся древность этого вида посуды, металлические чугуны появились и получили широкое распространение лишь в самом конце XIX — начале XX веков. В это же время в России распространились чугунные кухонные плиты^[1] промышленного производства, в которых над топкой печи вместо кирпичного свода имелась металлическая панель со съёмными конфорками, в отверстия которых узким дном также ставились чугуны. В первой трети XX века начали производиться чугунки с эмалевыми покрытиями. Чугуны, как правило, имели клеймо завода-производителя, часто с указанием объёма в литрах.

ru.wikipedia.org

Ковка чугуна — миф или реальность. Свойства ковкого чугуна

Получение ковкого чугуна

Ковкий чугун получается из белых чугунных отливок при длительном томлении. Для его получения пользуются двумя способами: американским и европейским.

Американский способ заключатся в том, что томление производят в песке с температурой 800 – 850 градусов. В этом случае углероды из химически связанного состояния переходят в свободное состояние и в качестве графита располагаются зернами среди чистого железа. В результате чугун становится вязким, поэтому его и называют ковким. В европейском варианте отливки томятся в железной руде с температурой 850 – 950 градусов. Углероды из связанного состояния в результате диффузии с поверхностей отливок переходят в атмосферу. В результате потери углерода отливки снаружи становятся мягкими, и чугун называют ковким. При этом середина сохраняет хрупкость.

Понятие «ковка» для чугуна условно и обозначает только то, что он в сравнении серыми чугунами пластичен. На практике собственно ковка чугуна никогда не происходит. Ковкий чугун применяется для изготовления лишь фасонных отливок для машиностроительной отрасли, наравне с отливками из серого чугуна.



Фото: Ковкий чугун — включения хлопьевидного графита (углерода отжига).

После отжига, за счет образовавшегося хлопьевидного углерода, сплав приобретает повышенную прочность, некоторую пластичность и сопротивление ударным нагрузкам, поэтому ковка невозможна. Иногда понятие «ковка» подменяется «обработкой» чугуна или штамповка называется — машинная ковка, что тоже не верно.

В маркировке ковкого чугуна указываются числа, обозначающие средние величины пределов прочности на разрыв в кг на мм² и удлинения в %. К примеру, марка КЧ 35-10 означает «ковкий чугун, предел прочности которого составляет 35 кг/мм², а удлинение – 10%.

Механические свойства

ГОСТ 1215-79 регламентирует механические свойства ковкого чугуна. Маркировка и стандартизация основана на принципе регламента допустимого значения механических свойств при растяжении. Твердость сплава зависит в основном от матрицы, а пластичность и прочность – от графита и матрицы.

Ковкие чугуны по своим механическим свойствам находятся в промежутке между сталью и серым чугуном. В отличие от углеродистой стали для них характерна жидкотекучесть, способность поглощения вибрации при циклических нагрузках (демпфирующая способность) и износостойкостью. Ковкий чугун обладает высокими антикоррозийными свойствами, поэтому среда влажного воздуха, топочные газы и вода ему не страшны.

Марки ферритного и перлитного чугуна. Использование

Ковкий чугун бывает двух видов: ферритный и перлитный, в зависимости от способа его получения.

Чугун на изломе бархатистый черного цвета с тонкой серой каймой снаружи. Структура включает феррит или перлит и графит отжига. Из-за черной сердцевины, сплав получил название «черносердечный».



Фото Ковкий чугун: феррит и углерод отжига.

По ГОСТу к ферритному чугуну применима следующая маркировка: КЧ 30-6; КЧ 33-8; КЧ 35-10; К 37-12, КЧ 38-10. Металл двух последних марок применяют в автомобильной и сельскохозяйственной отрасли для изготовления деталей, выдерживающих высокие динамические и статические нагрузки — задних мостов для машин, крючков и др. Для менее «ответственных» деталей (гаек, фланцев и др.) используется чугун марок КЧ 30-6, КЧ 33-8, КЧ 35-10.

Прочность ферритного чугуна ниже, чем прочность перлитного чугуна, но второй менее пластичен.

К перлитному чугуну по ГОСТу применяется такая маркировка: КЧ 63-2; КЧ 60-3; КЧ 50-5. Его отличают следующие свойства: высокая прочность и износостойкость. Применение: изготовление вилок карданного вала, звеньев цепи конвейера, муфт и др.

Фото Феррит, перлит и угле­род отжига.

При пониженной температуре ковкий чугун работает удовлетворительно, но становится более хрупким при динамических нагрузках.

Несмотря на разнообразие марок по ГОСТу и применение, материал чаще используется для получения тонкостенного литья с толщиной стенок от 3 до 40 мм.



Фото Перлит и углерод отжига.

Химический состав и технологические свойства

ГОСТом химический состав не регламентирован. Он определен требованием к его технологическим свойствам. Свойства ковкого чугуна регулируются процентным содержанием углерода и кремния. А на технологические свойства перлитного чугуна влияют еще и хром, марганец и др.

• Литейные свойства выражены жидкотекучестью, усадкой, склонностью к образованию горячих трещин. Они достаточно высокие, поэтому ковкий материал характеризуется хорошим литейным материалом.
• Такое свойство, как жидкотекучесть, очень важно для чугунных отливок ввиду их сложных конфигураций и тонких стенок при малом весе. При повышении содержания фосфора, кремния и углерода она тоже возрастает. Марганец и сера сами по себе на жидкотекучесть влияют слабо, но при увеличенном содержании двух элементов одновременно она понижается.
• Объемы усадки зависят от технологического процесса изготовления отливок и химического состава металла. В жидком состоянии и при затвердении усадка определяет пористость и возникновение раковин. В твердом состоянии усадка показывает разницу размеров модели и отливки по ней. Общая объемная усадка по ГОСТу определяется во время кристаллизации отливок, когда жидкий металл переходит в твердое состояние и включает объем усадочных раковин и усадочную пористость.
• Горячие и холодные трещины в отливке возникают в слукция отливок, или низкая податливость стержней и форм.

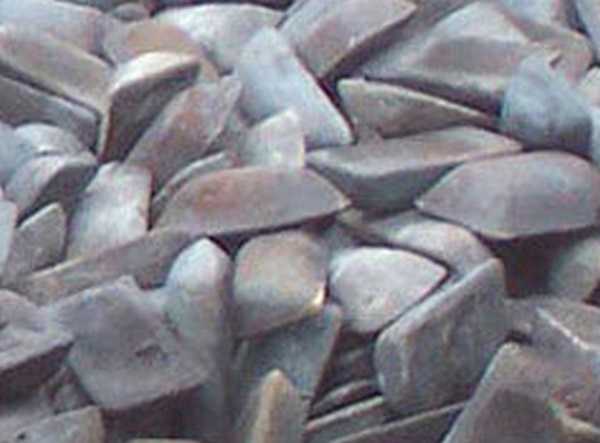

Фото Чугун ковкий.

Обработка

Разные марки по ГОСТу сильно разнятся по обработке, хотя физические и механические свойства могут быть идентичными. Чаще это связано с минимальными структурными различиями. Например, 5-7 процентное включение цементита очень снижает стойкость режущих инструментов в процессе механической обработке, хотя на прочность и твердость ковкого материала почти не влияют. При увеличении пластичности металла сверх нормы вызывает появление наростов на передних гранях инструментов. Это также понижает его стойкость. Такое случается во время обработки ферритного чугуна марки КЧ 35-10, КЧ 37-12. Но основная причина, нарушающая зависимость между прочностью и твердостью с обрабатываемостью, кроется в структурной неоднородности. Особенно это относится к перлитному чугуну. Например, сплав с зернистым перлитом обрабатывается лучше, чем с перлитом крупнопластинчатым, хотя и более твердый.

С повышением содержания кремния и углерода в структуре металла повышается уровень свободного углерода. Соответственно, твердость понижается, обрабатываемость улучшается. Высокая чистота обрабатываемой поверхности достигается при равномерных мелких включениях углерода отжига в металле. Чистота обрабатываемой поверхности у перлитного чугуна выше, чем у ферритного. Это важно для нарезания резьбы. Она получится совершенней на перлитном чугуне, чем на ферритном.

Область применения

Применение ковкого чугуна в качестве конструкционного материала широко используется в разных отраслях машиностроения из-за высоких физико-механических свойств отливок, стабильной и достаточно легкой технологичности производства. А также низкой себестоимости в сравнении со стальными отливками, штамповкой и поковкой. Отливки из чугуна широко применяются в тракторостроении и автомобилестроении, сельхозмашиностроении и других отраслях промышленности.

Машиностроительные заводы производят чаще ферритный и очень немного перлитного, хотя показатели последнего (прочность, износостойкость, усталостная прочность, гашение вибраций, работа при повышенных температурах и др) существенно выше.

Из перлитного чугуна делают детали сцепления, распределительные валы, коромысла для клапанов, поршни для дизельных двигателей и др).

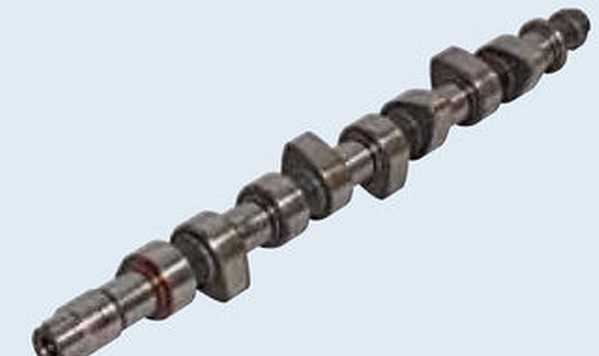

Фото Распределительный вал из ковкого чугуна.

Промышленная маркировка

Маркировка чугуна по ГОСТу в промышленности выглядит следующим образом:

• П1, П2 – марка передельного;
• ПЛ1, ПЛ2 – для передельного для отливок;
• ПФ1, ПФ2, ПФ3 – для передельного фосфористого;
• ПВК1, ПВК2, ПВК3 – для передельного высококачественного;
• СЧ – для чугуна с пластинчатым графитом.

Маркировка антифрикционного чугуна:

• АЧС – для антифрикционного серого;
• АЧВ – для антифрикционного высокопрочного;
• АЧК – для антифрикционного ковкого.

ВЧ – марка чугуна с шаровидным графитом.

Ч – марка чугуна легированного со специальными свойствами.

Похожие статьи

goodsvarka.ru
