Как выбрать магнитный пускатель по мощности, току и другим параметрам

Статья
Видео

Магнитный пускатель представляет собой низковольтный коммутационный аппарат, предназначенный для дистанционного отключения и включения электрической нагрузки в сеть напряжением до 1000 Вольт. Данный аппарат может использоваться как в промышленности, так и в быту, поэтому важно знать о нюансах выбора его характеристик. В этой статье мы расскажем, как выбрать магнитный пускатель по мощности, току и другим параметрам.

Функциональные возможности
Критерии выбора

Функциональные возможности

Ниже приведены типичные функции, выполняемые магнитными пускателями, далеко не исчерпывающие сферы их применения:

Управление асинхронными электродвигателями в приводах механизмов промышленного назначения.
Включение наружного (уличного) городского освещения, наружной и внутрицеховой подсветки промышленных объектов.
Коммутация электронагревательных приборов (ТЭНов или инфракрасных обогревателей) систем электрического отопления.

Использование в качестве пусковых органов в цепях промышленной автоматики.

Выбор магнитных пускателей производится при проектировании схем управления и автоматики, либо в процессе их ремонта, когда для замены устаревшего или отсутствующего аппарата необходимо выбрать его аналог.

Критерии выбора

При выборе необходимого электрического аппарата рассматриваются его технические характеристики и конструктивные особенности. Остановимся на главных из них.

Номинальное напряжение коммутируемой цепи. Наиболее часто магнитные пускатели применяются для запуска асинхронных двигателей с короткозамкнутым ротором на промышленное напряжение 220/380 Вольт. Именно на такой выбор рассчитано большинство выпускаемых моделей коммутационных аппаратов. При использовании аппаратов для электродвигателей на 380/660 Вольт, встречающихся значительно реже, необходимо выбрать пускатель соответствующего напряжения.

Номинальный ток основных контактов. Сопоставление тока подключаемой нагрузки с номинальным током коммутационного аппарата – одно из первых действий при выборе последнего. Магнитные пускатели, выпускаемые в РФ по советским ГОСТам, например ПМЛ, условно классифицируются по величинам, соответствующим номинальному току аппарата. Ниже представлена таблица соотношений величин и номинальных токов. По ней можно правильно выбрать магнитный пускатель по току, либо по мощности, произведя пересчет по формуле.

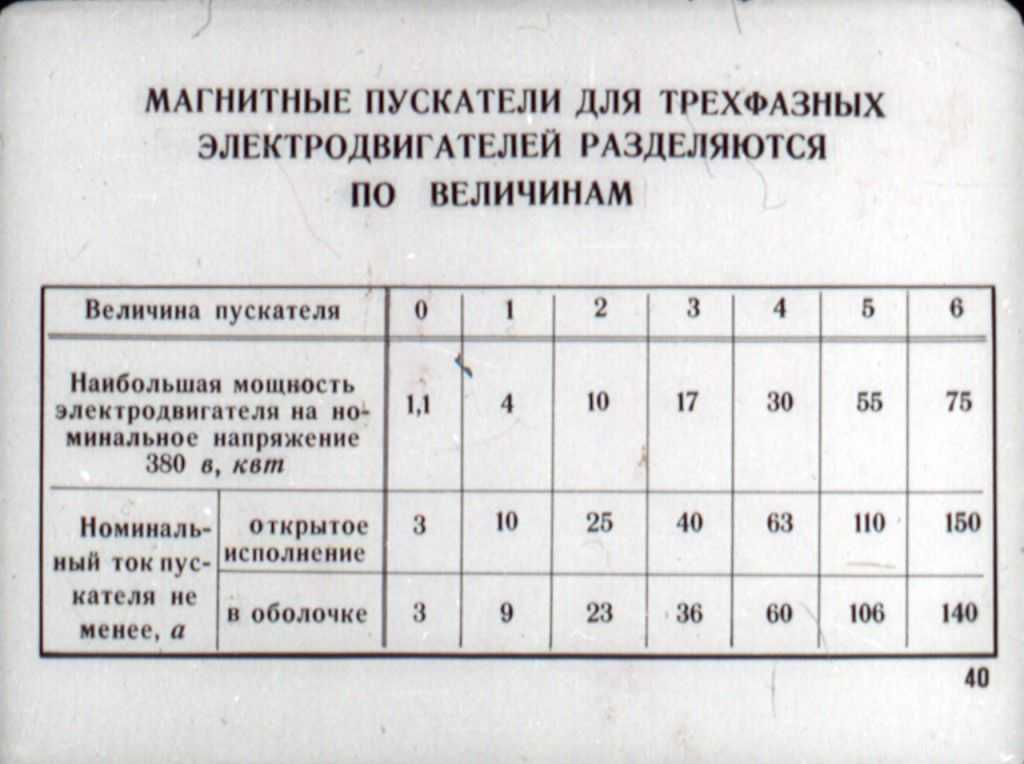

Величина	O	I	II	III	IV	V	VI
I_ном	6,3 А	10 А	25 А	40 А	63 А	100 А	160 А

Продукты зарубежных производителей представлены широким выбором контакторов разнообразных вариантов исполнения на различные номинальные токи.

Коммутационная износостойкость. Эта характеристика отображает количество срабатываний, которое гарантировано производителем. Существует 3 класса износостойкости: А, Б и В. Класс А самый высокий и гарантирует от 1,5 до 4 млн. циклов срабатывания магнитного пускателя. Модели класса Б гарантировано срабатывают от 0,63 до 1,5 млн. циклов. Класс В самый низкий и характеризуется от 0,1 до 0,5 млн. циклов срабатывания.

Механическая износостойкость. Не менее важная характеристика, которая отображает количество циклов включения/отключения аппарата без ремонта либо замены его деталей. При этом включения и отключения должны осуществляться без нагрузки (когда ток в цепи отсутствует). Механическая износостойкость может быть от 3 до 20 млн. циклов срабатывания.

Количество полюсов. Для питания трехфазных электродвигателей используются аппараты, имеющие три полюса. Именно такое исполнение наиболее распространено. Однако, возникает целых ряд ситуаций, когда требуется выбрать аппарат с другим количеством полюсов. Например, когда нагрузкой являются цепи освещения или электронагревательные приборы. В этом случае удобно выбрать коммутационный прибор из линейки контакторов зарубежных производителей, представленных большим разнообразием исполнения.

Номинальное напряжение катушки. Магнитные пускатели, применяемые в схемах управления электрооборудования, удобнее всего использовать с катушками на то же напряжение, что и коммутируемая нагрузка. По этой причине наиболее распространены варианты исполнения с катушками на 220 или 380 Вольт. При построении разного рода автоматических схем, по ряду причин может возникнуть необходимость применения управляющих катушек на другой уровень напряжения. Это обусловлено применением в этих схемах реле, датчиков или других компонентов, рассчитанных на определенное напряжение питания. На этот случай в линейках отечественных и зарубежных производителей имеется выбор вариантов питания катушек любым напряжением из номинального ряда от 9 Вольт и выше (9, 12, 24, 36, 110, 220 или же 380 В).

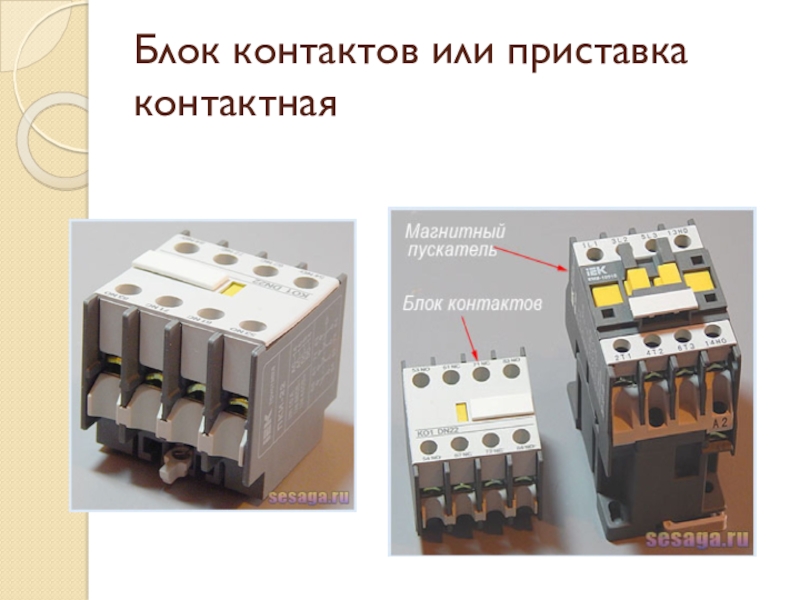

Количество и характеристики вспомогательных контактов. Кроме основных силовых контактов, коммутирующих главные электрические цепи нагрузки, магнитные пускатели оснащаются вспомогательными контактами, срабатывающими синхронно основным. Предназначены эти контакты для коммутации цепей управления, блокировки, питания сигнальных ламп, катушек реле и других вспомогательных аппаратов. Вспомогательные контакты могут быть двух типов – нормально разомкнутые и нормально замкнутые. Первые разомкнуты при обесточенной катушке управления и замыкаются при срабатывании электромагнитного пускателя, у вторых все происходит наоборот. Потребность в выборе определенного количества дополнительных контактов того или иного типа определяется той схемой, в которой используется аппарат.

Например, для организации простейшего управления механизмом с помощью двухкнопочного поста, достаточно выбрать вариант с одной парой нормально разомкнутых вспомогательных контактов, осуществляющих подхват катушки управления при нажатии кнопки «Пуск». Существуют варианты исполнения магнитных пускателей закрытого типа, оборудованные кнопками пуска и останова на корпусе. При необходимости выполнить сигнализацию состояния механизма, нужно выбрать пускатель, имеющий еще две пары контактов. Нормально замкнутые питают сигнальную лампу «Отключено», нормально разомкнутые – лампу «Включено».

Наличие реверса. Если вам нужно выбрать магнитный пускатель для управления реверсивным двигателем, отдавайте предпочтение реверсивной модели, в корпусе которого находятся два отдельных пускателя, соединенных между собой.

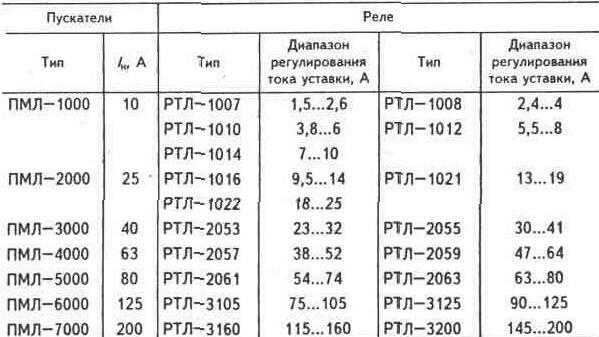

Наличие защиты. В базовом варианте исполнения, магнитный пускатель не оборудован защитой подключаемого электрооборудования. Модуль защиты с тепловым реле, поставляется опционально и его можно выбрать исходя из требуемых характеристик. Более подробно о том, что такое тепловое реле, вы можете узнать из нашей статьи.

Кроме перечисленных выше критериев, необходимо правильно выбрать климатическое исполнение и степень защиты IP изделия.

Методика такого подбора такая же, как для любого электрооборудования. К примеру, если пускатель будет размещен в защищенном шкафу, можно выбрать степень защиты IP20. Если же условия размещения аппарата неблагоприятные (высокая запыленность, влажность и т.д.), рекомендуем выбрать магнитный пускатель в корпусе, степень защиты которого составляет IP54 или же IP65.

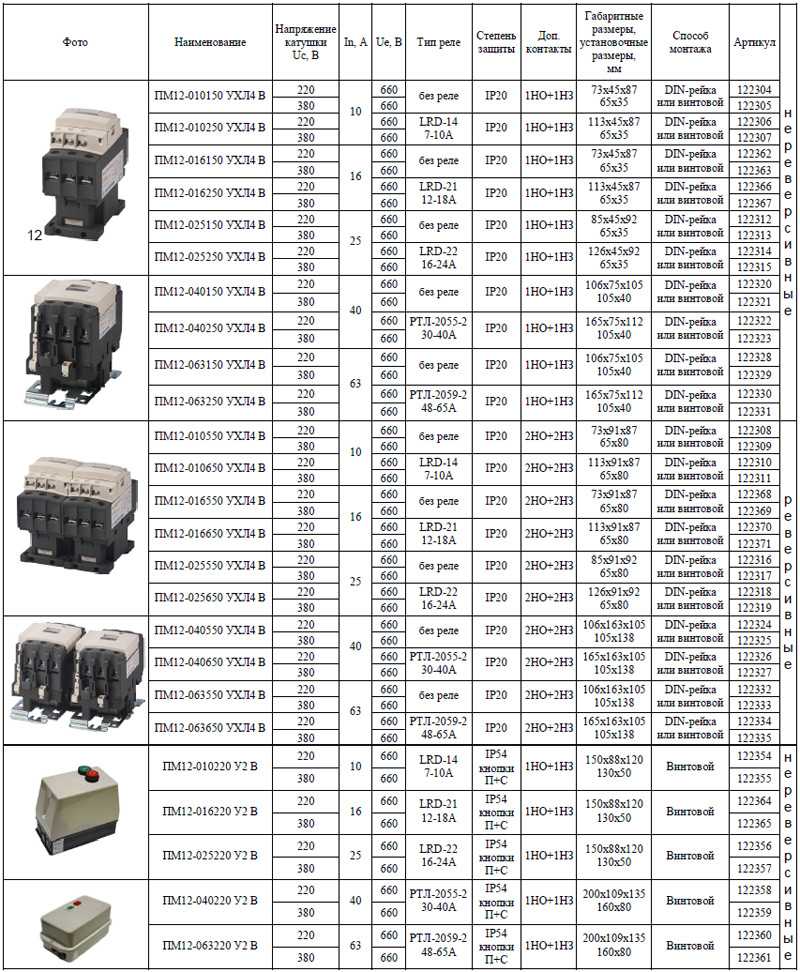

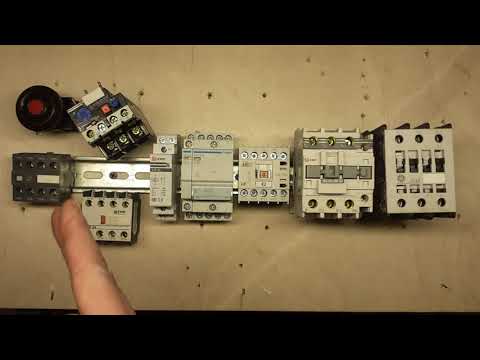

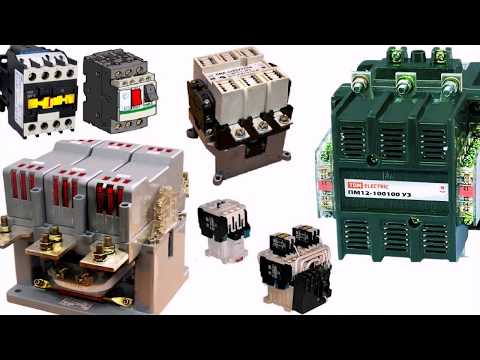

Напоследок рекомендуем просмотреть видео, на котором подробно рассказывается, как выбрать магнитный пускатель по мощности, току и другим параметрам:

Советы экспертов

Это все наиболее важные критерии выбора магнитного пускателя. Если возникли вопросы либо вы не нашли нужной информации, пишите в комментариях под записью, мы в свою очередь постараемся помочь вам найти нужный ответ!

Будет интересно прочитать:

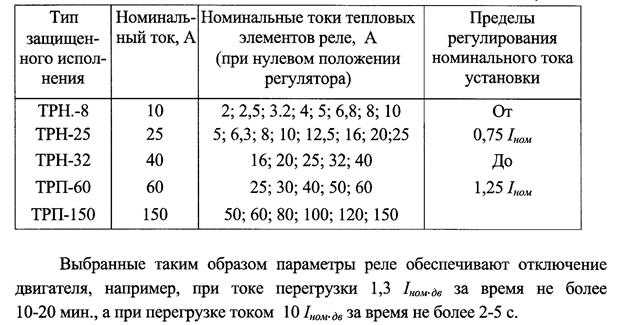

Как выбрать тепловое реле для двигателя

Для чего нужен модульный контактор
Как подключить магнитный пускатель

Советы экспертов

Контакторы – особенности выбора и применение

Любая электрическая цепь нуждается в управлении. В первую очередь, это, конечно необходимость замыкания и размыкания ее. И способов этого, на самом деле, не так уж и много. Одним из простейших способов управления электрической цепью, является использование рубильников и разнообразных выключателей. Но что делать, если замыкать и размыкать цепь приходится довольно часто? Именно для таких целей идеально подходит контактор. Во-первых, он способен замыкать и размыкать цепь по нескольку тысяч раз в час. Во-вторых, делать это он позволяет дистанционно. Наконец, использование контактора позволяет полностью автоматизировать этот процесс.

Итак, основным назначением контакторов является частое, или регулярное включение/отключение электрических цепей. В этом плане, его применение аналогично применению обычных электромагнитных реле. Однако, использование контакторов имеет свои особенности. Подобно электромагнитному реле, контактор имеет контактную систему, состоящую из подвижных и неподвижных контактов. Кроме этого, контактор может содержать вспомогательные контакты, отвечающие за системы управления и сигнализации. Но основным отличием контактора от реле является наличие дугогасительной камеры, которой оснащены силовые контакты. Именно дугогасительная система при размыкании контактов гасит электрическую дугу.

Как мы уже поняли, основным назначением контактора является замыкание и размыкание электрической цепи, но использоваться этот функционал может для решения достаточно широкого спектра задач – от управления освещением до управления мощными промышленными электродвигателями. Соответственно, требования, предъявляемые к контактору, в зависимости от назначения, будут различаться. Но есть, все-таки, общие критерии, которые помогут в правильном выборе контактора.

Основным параметром при выборе контактора является необходимость выбора допустимой нагрузки. Подбор контактора осуществляется на основе расчетных параметров тока в коммутируемой цепи. При этом необходимо учитывать, что номинальный ток контактора должен быть выше расчетных параметров. То есть, если расчетный ток приближен к номинальному току контактора, то необходимо использовать контактор с характеристиками на порядок выше.

Также нельзя забывать о способности контактора «переносить» пусковые токи, в особенности, если контактор используется для управления мощными промышленными двигателями. Для этого контакторы различаются по категории применения – обозначение АС и номер категории.

Категории применения по переменному току

АС-1	активная или малоиндуктивная нагрузка (cosφ≤0,95)
АС-2	пуск электродвигателей с фазным ротором, торможение противовключением
АС-3	пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся двигателей при номинальной нагрузке
АС-4	пуск электродвигателей с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся электродвигателей, торможение противовключением

Хороший контактор должен обеспечивать не только частоту переключений за определенный период времени, но и определенное количество срабатываний за весь период (коммутационная и механическая износостойкость).

По коммутационной износостойкости контакторы могут относиться к одной из трех категорий – А, Б и В. При этом класс «А» — самый высокий, а класс «В» — самый низкий.

Коммутационная износостойкость

А	самый высокий, гарантирует от 1.5 млн. до 4 млн. операций срабатывания магнитного пускателя в рабочем режиме
Б	средний, модели данного класса выдерживают от 630 тыс. до 1.5 млн. переключений
В	самый низкий, количество циклов от 100 тыс. до 500 тыс.

Механическая износостойкость также гарантирует определенное количество циклов срабатываний без ремонта, или замены отдельных деталей. Но при этом необходимо иметь в виду, что расчет механической износостойкости учитывает количество циклов включения/отключения без нагрузки. В соответствии с этим, выбирать контактор по параметрам износостойкости все-таки лучше с небольшим запасом.

Выбор количества полюсов зависит от области применения контактора – постоянный ток, или переменный, однофазный, или трехфазный. Для цепей постоянного тока, а также однофазных цепей переменного тока, как правило, применяются контакторы с одним, или двумя полюсами. Довольно часто в трехфазных сетях используются контакторы с тремя рабочими полюсами, и одним дополнительным, выполняющим функцию блокировочного контакта. На рис.1 показана схема включения двух контакторов с использованием дополнительного контакта, которая исключает возможность включения второго контактора без включения первого.

Рис.1 Схема блокировки двух устройств при помощи контакторов

На рис.2 показана схема включения двух контакторов с блокировкой включения второго контактора при включении первого. При использовании контакторов с напряжением катушки 220В, схемы, практически, не меняются. Только вместо второй фазы используется N.

Рис.2 Схема управления нереверсивным пускателем (контактором). Электрическая блокировка

И, в заключение, один довольно часто возникающий вопрос – чем контактор отличается от магнитного пускателя? Ведь назначение у них одно и то же – управление электрическими цепями.

Во-первых, магнитный пускатель является разновидностью контактора, служащий лишь одной цели – запуск двигателей переменного тока. А вот контактор может использоваться для управления не только силовыми цепями, но и, например, освещением. Конструктивно, контакторы и магнитные пускатели также имеют отличия, определяющие их использование. Например, высокая частота включений/выключений контакторов возможна благодаря наличию дугогасительной камеры. У магнитного пускателя дугогасительная камера отсутствует. Зато пускатель имеет усиленный корпус, позволяющий устанавливать его в любом месте. Ограничением для пускателя является его применение в мощных силовых цепях при большом количестве коммутаций.

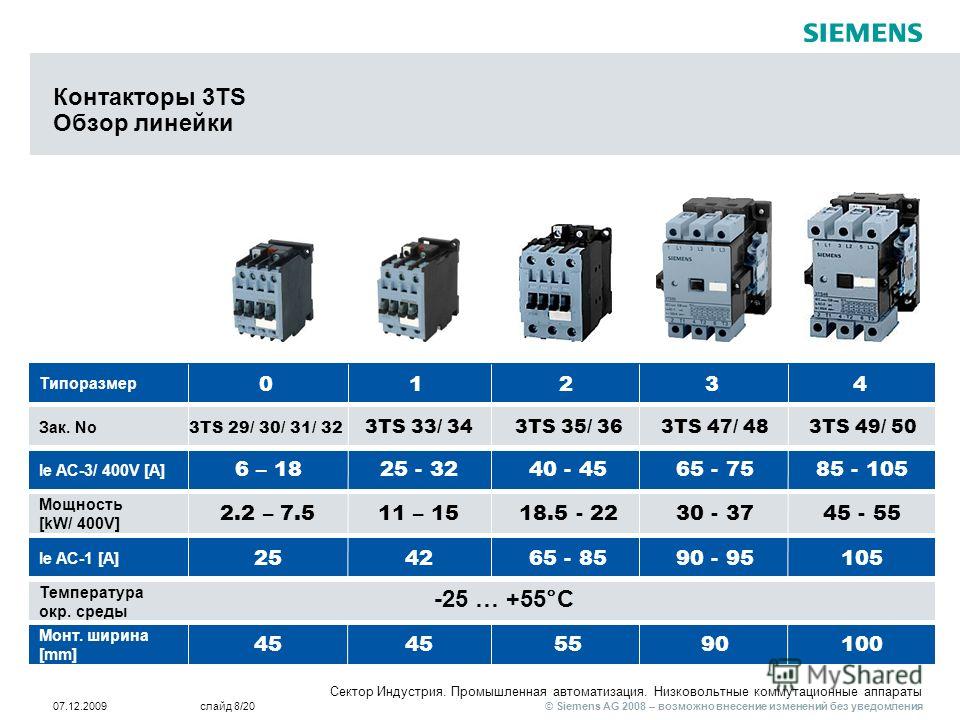

Как подобрать контактор по мощности?

Если вам необходимо подобрать контактор для запуска электродвигателя, тогда эта статья будет вам интересна и познавательна. Приступая к выбору контактора фирмы АВВ, либо любой другой фирмы, обратите внимание на категорию применения устройства, максимальное значение мощности и силу тока, механическую и коммутационную износостойкость. При этом учтите, что каждый электродвигатель работает по-своему. Поэтому подбирать контактор следует с учетом индивидуальных параметров и характеристик двигателя.

В первую очередь обратите внимание на категорию применения и цикл активации расцепителя. Стоит отметить, что любой электродвигатель представляет собой достаточно сложный агрегат, который функционирует при поступлении пусковых токов и повторно-кратковременных включений. В такой электрической цепи, работающей нестандартно, механизм расцепления должен отвечать за четкое и своевременное срабатывание. Обращайте внимание на маркировку, нанесенную на корпус устройства. Для сетей с переменным током подходят контакторы с маркировкой от АС1 до АС4, а для постоянного – от DC1 до DC5. Для промышленных пусковых электромоторов оптимальными считаются модели категории АС3, АС4, DC3, DC4 и DC5.

Значение номинального тока и напряжения

Значение номинального тока является значимым параметром, на который следует обращать внимание. При этом потребитель должен учитывать исключительно номинальную мощность, которую можно рассчитать по простой формуле:

I_n = P/(U√3xcosφ),

где Р – это мощность, измеряемая в Ваттах;

U – напряжение, измеряемое в Вольтах;

сosφ – коэффициент мощности электродвигателя.

Коэффициент мощности двигателя заноситься в паспорт, который идет вместе с электрооборудованием.

Что касается подбора электропитания катушки управления, то в данном случае внимание следует обратить на два критерия: тип электрического тока и напряжение. Прибор может функционировать в сети с постоянным либо переменным током. При этом значение напряжения может быть следующим:

при постоянном токе – 12В–440В;
при переменном токе: 12В–660В частота 50Гц, 24В – 660В частота 60Гц.

Также на рынке в широком ассортименте представлены универсальные контакторы, управляющая катушка которых способна работать и при постоянном, и при переменном токе.

Степень износостойкости устройства

Коммутационная износостойкость указывает на количество циклов включения и выключения, на которые рассчитан расцепитель. Выбирайте устройство, у которого цикл срабатываний самый большой. К примеру, контакторы категории АС3 рассчитаны на 1,7 миллиона цикла, а АС4 на 200 миллионов циклов. От данного показателя напрямую зависит срок эксплуатации устройства. Устройства, в зависимости от коммутационной износостойкости, подразделяются на следующие классы:

А – рассчитан на 1,5–4 миллиона циклов в режиме работы;
Б – способен выдержать от 630 тысяч до 1,5 миллиона циклов;
В – рассчитан на 100–500 тысяч циклов.

Механическая износостойкость указывает на количество запусков и отключений при отсутствующем напряжении. Стандартные механизмы способны выдержать примерно 10 – 20 миллионов операций. Информация о количестве допустимых циклов указывается в техническом паспорте устройства.

Частота включений

Подобная характеристика является очень важной для электрического двигателя с частым запуском. По частоте включения устройства подразделяют на разные классы.

Время сработки

На скорость сработки контактора влияет:

момент запуска устройства – промежуток времени от начала сигнала до замыкания основных контактов;
момент выключения устройства – период с момента обесточивания электрического магнита до полного отсоединения от линии.

В сети с постоянным током время сработки контактора длиться несколько сотен миллисекунд, а в сети с переменным – десятки миллисекунд.

Вышеперечисленные характеристики являются важными при подборе контактора по мощности. Однако существуют и другие параметры, которые способны повысить эффективность работы устройства. Поэтому подбирая оптимальную модель прибора обращайте внимание на следующие моменты:

Коэффициент возврата. Данная характеристика рассчитывается по простой формуле

У электромагнитных катушек, запитанных от постоянного тока, коэффициент возврата составляет 0,2–0,3. У приборов, катушка которых запитана от переменного тока, коэффициент возврата равен 0,6–0,7.

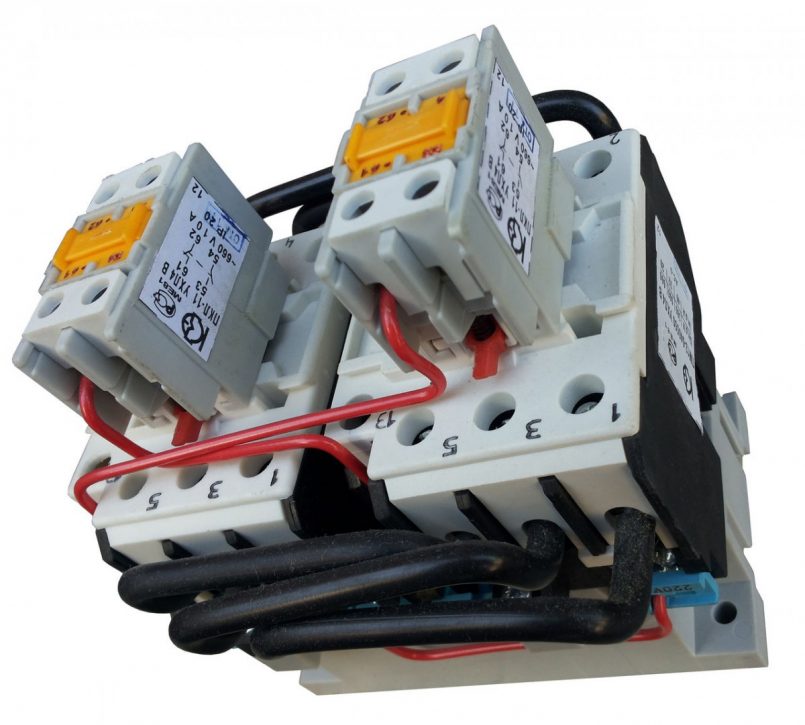

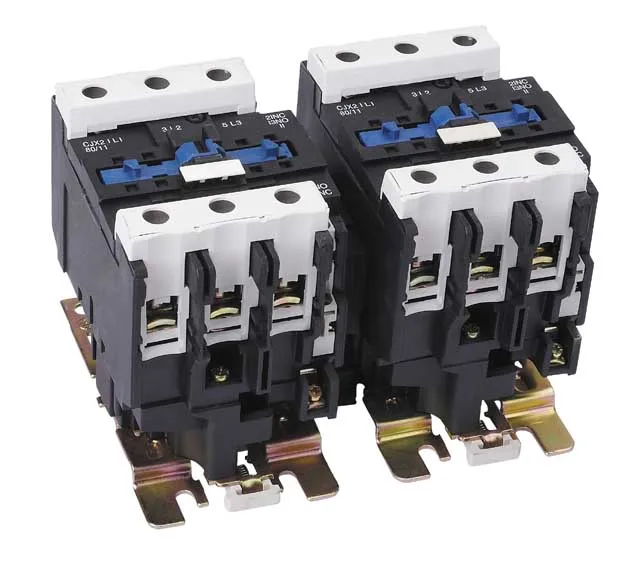

Наличие реверса. Реверсивные контакторы необходимо выбирать для управления реверсивным электродвигателем. При этом у устройства должно присутствовать в корпусе два пускателя, которые вместе соединены.

Степень защиты от пыли и влаги. В данном случае следует учитывать параметры помещения, в котором будет размещаться контактор. Если монтаж планируется проводить в защищенном шкафу, тогда подойдет модель со степенью защиты IP20. Если прибор будет установлен в запыленном помещении либо в условиях повышенной влажности, тогда выбирайте модель со степенью защиты IP54 либо IP65.

Как выбрать контактор для освещения

Главная » Разное » Как выбрать контактор для освещения

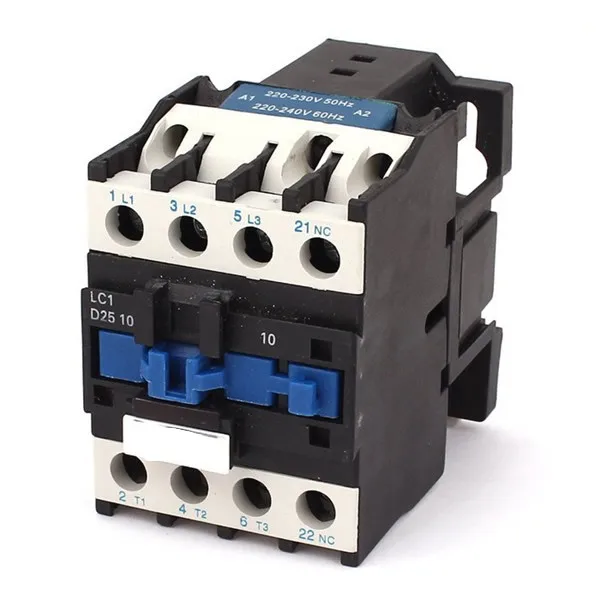

Как правильно выбрать контактор?

Контактор выполняет простую и понятную функцию — смыкание и размыкание электрической цепи. Но использоваться этот функционал может абсолютно для разных целей — от включения освещения до управления мощными промышленными электродвигателями. Соответственно, требования к самому контактору в зависимости от назначения будут различаться. Но все же есть общие критерии, которые помогут правильно выбрать контактор.

Номинальный ток и напряжение. Прежде всего, необходимо учитывать допустимую нагрузку. Для этого высчитываются расчетные параметры тока в коммутируемой цепи. И уже в зависимости от них подбирается контактор на соответствующие номинальные токи. При этом номинальный ток контактора должен быть выше расчетных параметров. То есть в ситуации, когда расчетный ток приближен к номинальному току контактора, необходимо брать контактор с характеристиками на порядок выше. Это позволит избежать сокращения количества срабатываний.

Также при выборе нельзя забывать о способности контактора переносить пусковые токи. Особенно если контактор используется в качестве пускового органа для мощных промышленных двигателей, где пусковые токи могут превышать номинальные в десять раз. Для этого контакторы различаются по категории применения (обозначение AC и номер категории).

Что касается напряжения, то здесь нужно обращать внимание, прежде всего, на напряжение электромагнитной катушки. Как правило, оно будет меньше напряжения коммутируемой цепи, но может быть и равно ему. Разумеется, удобнее всего использовать контакторы с напряжением катушки равным коммутируемой нагрузке. По этой причине распространены контакторы с катушками на 220 или 380 вольт. Но если в схемах управления используются реле, датчики и другие элементы, рассчитанные на меньшее напряжение, то выбирать контактор придется с соответствующим напряжением катушки.

Коммутационная и механическая износостойкость. Хороший контактор должен обеспечивать не только частое переключение за конкретный отрезок времени, но и определенное количество срабатываний за весь период эксплуатации. За это отвечает такая характеристика контактора как износостойкость. По коммутационной износостойкости устройство относится к одному из трех классов — А, Б, В. Отношение к тому или иному классу определяет гарантированное количество циклов включения/отключения. При этом класс «В» — самый низкий, а класс «А» — самый высокий. Механическая износостойкость тоже гарантирует определенное количество циклов срабатывания без ремонта или замены отдельных деталей. При этом расчет механической износостойкости учитывает количество циклов включения и отключения без нагрузки. Поэтому выбирать контактор по параметрам износостойкости лучше с небольшим запасом.

Количество полюсов. Обычно в трехфазных сетях используют контакторы с тремя рабочими полюсами и одним дополнительным. Последний из них используется в качестве блокировочного контакта, чтобы зафиксировать позицию во включенном состоянии. Но в целом количество полюсов может варьироваться от одного до пяти. Все зависит от того, для какого тока (постоянный/переменный) и какого количества фаз (одна/три) предназначен контактор. Также возможно увеличение количества дополнительных контактов за счет специальных приставок. Это позволяет использовать контактор в более сложных процессах и схемах.

Степень защиты. Выбор климатического исполнения контактора во многом будет зависеть от условий эксплуатации. Если предполагается поместить контактор в защищенный электрошкаф, то будет достаточно степени защиты IP20 или даже меньше. Но в неблагоприятных условиях контактор должен обладать степенью защиты IP54 или IP65. Например, это касается промышленных помещений с высоким уровнем запыленности и влажности.

Помимо защиты от влаги и пыли неплохо было бы дополнить контактор защитой от перегрузок. Ведь в базовом варианте исполнения контактор, как правило, такой защитой не обладает. В этом случае стоит задуматься об использовании модуля защиты с тепловым реле. Впрочем, такое решение не является обязательным. В основном это касается контакторов, которые управляют включением мощных электродвигателей.

chint-electric.ru

Функции и правильный выбор модульного контактора

Сегодня мы с вами поговорим об очень интересной теме. Поговорим мы с вами про системы коммутации электричества. Точнее, про один из доступных вариантов коммутации. Если быть еще более точным — про модульные контакторы. Это очень занятные и интересные устройства, так как они позволяют настроить удаленное управление. Давайте по традиции, в начале статьи поговорим про места назначения и способах применения таких контакторов, а потом разберемся как их выбрать и с чем их едят.

Итак, начнем. Как уже говорилось в первом абзаце, такие устройства позволяют настроить удаленное управление. При словосочетании «удаленное управление» многие подумали про сенсорные панели от умного дома. Да-да, это очень удобные сенсорные устройства управления всем, чем только можно, но они к нашим контакторам не имеют никакого отношения. Читайте дальше, и все поймёте.

Что же все таки такое модульный контактор? Сначала поговорим про второе слово в названии — контактор. Оно означает, что наше устройство создано для того , что бы создавать контакт чего-то с чем-то. По более научному — для коммутации переменного и постоянного тока. Такими контакторами можно управлять удаленно. Их используют для автоматического управления всевозможными системами. Если несколько десятков лет назад такие контакторы использовали строго для включения и выключения, то теперь спектр действия сильно расширился. Этому способствовало появление огромного количества аксессуаров и всевозможных приставок. Здесь и дополнительные контактные группы, и тепловые реле, и реле времени. Что такое дополнительные контакты всем и так понятно. А вот про остальное сейчас вскользь поговорим. Тепловое реле — реле, которое будет управлять контактором согласно какой-либо температуре или при ее изменении. Например, вы с помощью такого контактора управляете вентиляцией торгового центра. И как только температура становится больше двадцати пяти градусов, вам требуется вентиляция. Но есть и обратная ситуация, вам нужно отключить охлаждение воздуха при понижении температуры ниже двадцати градусов. Просто настраиваете тепловое реле под ваши требования и контактор работает. Теперь про реле времени. Ну тут все совсем просто. Например, вам нужно что бы свет в саду работал с девяти часов вечера до восьми утра. Просто настраиваете на эти параметры реле времени, и все. Можете быть спокойны, все будет работать секунда в секунду. Про разного рода реле, мы с вами обязательно поговорим в другой раз, а сейчас вернемся к модульным контакторам.

Теперь давайте разберемся, что же в названии значит слово «модульный». А значит оно то, что такой контактор устанавливается на DIN-рейку. Давайте расскажу вам про модульность. Есть определенный стандартный размер для модулей, точнее два — семнадцать с половиной и двадцать два с половиной миллиметра. Разница между ними в том, что номинальная отключающая способность маленького модуля — четыре с половиной или шесть килоампер. А большого — десять килоампер. Все логично, ведь для большей мощности требуется большая катушка, а соответственно страдает размер. Стандарт двадцать два с половиной миллиметра в основном является промышленным. Так что стоит запомнить именно семнадцать с половиной миллиметров — модуль.

Итак, резюме. Коммутация слабо индуктивных нагрузок с небольшим номинальным токов — вот удел модульных контакторов. Мы с вами сегодня говорим про бытовые контакторы, они как правило рассчитаны на ток стандартного напряжения — от двадцати четырех до четырехсот вольт, частотой пятьдесят герц. Такие контакторы чаше всего используются для автоматизации несложных процессов, таких как освещение, вентиляция или кондиционирование. Важно понимать, что это не исчерпывающий список возможностей модульных контакторов, но мы с вами с ума сойдем, если будем все их перечислять. Давайте просто теперь поговорим про то, как правильно выбрать контактор.

Начнем с самой важной характеристики — номинальный рабочий ток. Для бытовых контакторов этот показатель обычно находится в диапазоне от двадцати до шестидесяти трех ампер. Он показывает максимальную коммутируемую нагрузку. То есть если на контакторе написано двадцать пять ампер, то если эту цифру умножить на двести двадцать (справедливо при именно таком напряжении сети), мы получим мощность. Не утруждайтесь, я за вас все посчитал. Получается пять с половиной киловатт. Это значит, что именно такую мощность способен коммутировать наш модульный друг.

С напряжением все ясно. Мы об этом говорили выше. Теперь поговорим про электрическую износостойкость. Это достаточно интересный показатель. И в нем как раз кроется много подводных камней. Особенно если иметь дело с некачественным продуктом. Нормальным показателем считается от тридцати тысяч циклов. Это значит, что контактор гарантировано выдержит такое количество включений и выключений. Казалось бы, элементарный параметр, но чем он так важен. А важен он тем, что в качественных модульных контакторах хорошие контакты, которые способны выдержать такое количество циклов. Но существует масса дешевых, никому неизвестных компаний, которые выпускают контакторы. Срок жизни таких компаний может быть меньше гарантийного срока на контактор. И это легко объяснить, товар — барахло. Такие компании через год меняют название торговой марки, и снова продают барахло. А вот вопрос: как себя обезопасить от таких компаний?

Во-первых, не стоит экономить, лучше купить модульный контактор дороже, но у компании, название которой вы знаете или той, чье имя у всех на слуху. Но сейчас я вам расскажу про один секрет от электриков. Приходите в магазин, просите посмотреть как можно больше контакторов, и покупаете самый тяжелый. Он кстати скорее всего будет далеко не самый дешевый. Я прям вижу, как у вас появляется вопрос — при чем тут вообще вес? Да все прост, друзья мои. Чем больше вес — тем больше внутри меди. Чем больше меди, тем больше катушка и лучше контакты. А не это ли залог успеха? Этот кстати очень классный способ всегда работает безотказно. И что самое важное он подходит не только для контакторов, но и для автоматических выключателей, и вообще для всех устройств, чья конструкция подразумевает катушку.

Теперь вы знаете как выбрать оптимальный контактор. До новых встреч!

shop.p-el.ru

Как выбрать магнитный пускатель по мощности, току и другим параметрам

Функциональные возможности

Управление асинхронными электродвигателями в приводах механизмов промышленного назначения.
Включение наружного (уличного) городского освещения, наружной и внутрицеховой подсветки промышленных объектов.
Коммутация электронагревательных приборов (ТЭНов или инфракрасных обогревателей) систем электрического отопления.
Использование в качестве пусковых органов в цепях промышленной автоматики.

Критерии выбора

Величина	O	I	II	III	IV	V	VI
I_ном	6,3 А	10 А	25 А	40 А	63 А	100 А	160 А

Кроме перечисленных выше критериев, необходимо правильно выбрать климатическое исполнение и степень защиты IP изделия. Методика такого подбора такая же, как для любого электрооборудования. К примеру, если пускатель будет размещен в защищенном шкафу, можно выбрать степень защиты IP20. Если же условия размещения аппарата неблагоприятные (высокая запыленность, влажность и т. д.), рекомендуем выбрать магнитный пускатель в корпусе, степень защиты которого составляет IP54 или же IP65.

Советы экспертов

Будет интересно прочитать:

samelectrik.ru

Правила выбора магнитного пускателя

Важные советы по выбору характеристик магнитного пускателя.

Функциональные возможности

Управление асинхронными электродвигателями в приводах механизмов промышленного назначения.
Включение наружного (уличного) городского освещения, наружной и внутрицеховой подсветки промышленных объектов.
Коммутация электронагревательных приборов (ТЭНов или инфракрасных обогревателей) систем электрического отопления.
Использование в качестве пусковых органов в цепях промышленной автоматики.

Критерии выбора

Величина
O
I
II
III
IV
V
VI
I_ном
6,3 А
10 А
25 А
40 А
63 А
100 А
160 А

Кроме перечисленных выше критериев, необходимо правильно выбрать климатическое исполнение и степень защиты IP изделия. Методика такого подбора такая же, как для любого электрооборудования. К примеру, если пускатель будет размещен в защищенном шкафу, можно выбрать степень защиты IP20. Если же условия размещения аппарата неблагоприятные (высокая запыленность, влажность и т.д.), рекомендуем выбрать магнитный пускатель в корпусе, степень защиты которого составляет IP54 или же IP65.

Советы экспертов

Будет интересно прочитать:

Как выбрать тепловое реле для двигателя
Для чего нужен модульный контактор
Как подключить магнитный пускатель

Советы экспертов

Нравится0)Не нравится0)

elektrik-sam.ru

Управление освещением через контактор или магнитный пускатель

Освещение – одна из основ любого помещения. Без него нельзя ни работать, ни безопасно передвигаться. Особенно остро этот вопрос стоит в больших производственных помещениях и на открытом пространстве. Чтобы оперативно включать освещение, можно использовать мощный автомат, но кто имел дело – тот знает, что не у всех хватит сил просто включить большой советский автомат на 200 и более Ампер. Поэтому можно организовать управление освещением через контактор или магнитный пускатель, вручную, либо подключив схему к различным датчикам.

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Схема подключения кнопочного поста и её принцип работы

Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:

Кнопочный пост.
Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
Три жилы провода.

Подключение контактора к кнопочному посту выполняется так:

Определяют напряжение катушки аппарата (обычно 220 или 380).
Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2». Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.
К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).
Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
Подключают провода от системы освещения (самих осветительных установок).

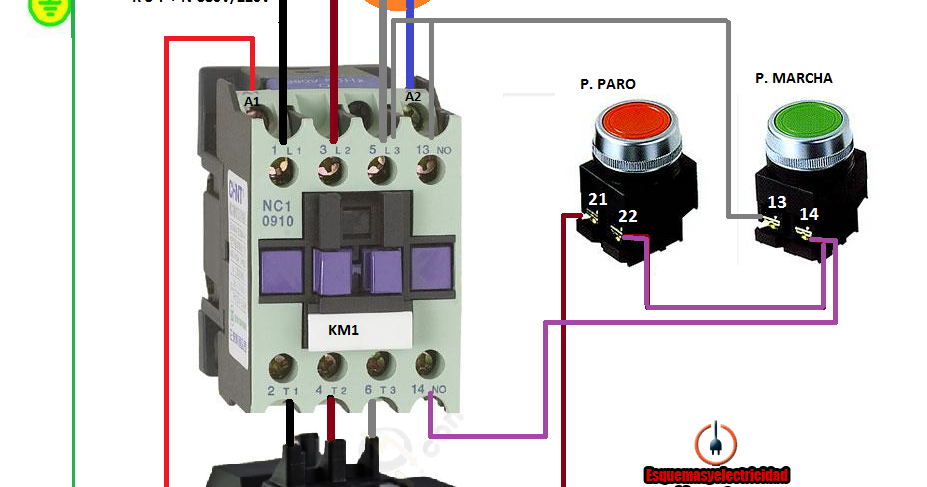

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.

На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

Примечание: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Если вы собираетесь использовать датчики в чистом виде – учтите, что они не предназначены для оперирования сигналом напряжением в 220В переменного тока. Поэтому такие устройства как фотореле семейства ФР, которые столь распространены в быту, содержат схему питания датчиков, триггеры или другие пороговые элементы, схемотехнику которых мы в этой статье рассматривать не будем! Если вам интересна эта тема – пишите в комментариях и мы подробно о ней расскажем. Надеемся, вам стало понятно, как производится управление освещением через контактор и магнитный пускатель. Как вы видите, схема не сложная, главное разобраться с особенностями ее работы.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Наверняка вы не знаете:

samelectrik.ru

Схема управления освещением: какие есть виды

Разбираем различные варианты управления освещением

В погоне за удобством и экономичностью схемы управления освещением постоянно совершенствуются. Сейчас уже освещением, да и вообще всем электрооборудованием в доме, можно управлять находясь на другом конце Земли.

Это конечно требует серьезных капиталовложений и участия узкопрофильных специалистов. Но есть схемы управления, которые вполне возможно реализовать с минимальным набором знаний по электротехнике и которые значительно облегчат вашу жизнь и позволят сэкономить. О этих то схемах мы и поговорим в нашей статье.

Схемы с ручным управлением

Все схемы управления освещением можно разделить на ручные и автоматические. Ручные схемы хоть и не обеспечивают автоматизации, но обеспечивают должный комфорт. И во многих случаях в соотношении цена и удобство имеют несомненное преимущество перед полностью автоматическими схемами.

Проходные и перекрестные выключатели

Проходные и перекрестные выключатели на практике применяются уже достаточно давно. Но сфера их применения может быть значительно шире. Ведь установка таких переключающих устройств позволяет управлять освещением из двух, трех (см. Как сделать управление освещением с трех мест) и большего количества мест.

Итак:

Проходной выключатель отличается от обычного выключателя тем, что он имеет один ввод и два вывода. Пусть ввод будет контактом номер 1, а вывода контактами номер 2 и 3. В одном положении выключателя замкнуты контакты 1 и 2, а во втором положении выключателя замкнуты контакты 1 и 3.
Перекрестный выключатель имеет два вводных контакта 1 и 2, а также два контакта вывода 3 и 4. В одном положении выключателя у нас замкнуты контакты 1 – 3 и 2 – 4, а во втором положении замкнуты контакты 1 – 4 и 2 – 3.
Такая особенность позволяет выключателям управлять освещением независимо от положения других выключателей в схеме. В связи с этим такую схему часто называют коридорная.

Как вы можете видеть на схеме, для управления с помощью двух выключателей можно применить только проходные выключатели. Для большего количества точек управления требуется применять уже и перекрестные выключатели.
Для того чтоб реализовать эту схему для двух выключателей следует произвести следующие переключения. Фазный провод от распределительной коробки подключить к вводу первого выключателя.
После этого соединяем между собой вывода 2 и 3 обоих выключателей. А к вводу второго выключателя подключаем наш светильник. Осталось подключить нулевой провод к светильнику напрямую от распределительной коробки и наша схема готова к работе.
Для создания подобной схемы на три и большее количество выключателей между двумя проходными следует поставить перекрестные выключатели. В этом случае мы от выводов 2 и 3 первого проходного выключателя подключаем провода к вводам 1 и 2 перекрестного выключателя. А от выводов 3 и 4 перекрестного выключателя подключаем к выводам 2 и 3 проходного выключателя. В остальном схеме остается без изменений.

Схемы на импульсном реле

Но будем откровенны схемы проходных и перекрестных выключателей отживают свое. С появлением импульсных реле такие схемы кажутся через-чур сложными и недостаточно надежными в связи с большим количеством контактов.

Проще использовать импульсные реле, которые удобнее для управления освещением и схемы которых значительно проще.

Импульсное реле

Принцип работы импульсного реле сводится к следующему. При подаче питания на катушку силовые контакты изменяют свое состояние на противоположное и фиксируются в этом состоянии. Это позволяет кратковременной подачей напряжения в 0,1 – 0,5 сек., включать и отключать освещение.
Так как фиксация положения выключателя в этом случае не требуется, то для работы с импульсным реле применяют обычные кнопки. Такие как для дверного звонка. Простое нажатие на кнопку включает освещение. Повторное нажатие на эту или любую другую кнопку в цепи отключает его.

Обратите внимание! Выбирая импульсное реле убедитесь, что катушка работает от сети 220В. Кроме того, следует правильно выбрать номинальный ток первичной цепи, который для сети освещения должен быть не меньше 6А.

Кроме срабатывания от импульсов в большинство реле имеется функция только отключения и только включения освещения. Для некоторых схем это может стать очень полезным свойством.

В связи с таким богатым функционалом реле, он имеет аж шесть контактов. Обычно управляющие вывода расположены сверху, а силовые снизу. Но, к сожалению, единой системы тут нет, и каждый производитель изгаляется так, как сам считает правильным. То же самое и с обозначение контактов. Поэтому дабы не быть голословными мы возьмем принцип обозначения одного из самых распространенных производителей. В качестве примера выступает реле – РИО-1.
Если вы собрались подключать импульсное реле своими руками, то прежде всего собираем управляющий сигнал. Для этого фазный провод от распределительной коробки подключаем к каждому выключателю без фиксации. Вывода от выключателей собираем последовательно и подключаем к контакту «Y» на импульсном реле.
Но для работы реле нам необходимо наличие питание на катушке. Подводим это питание присоединением к клемме «11» фазного провода от распределительной коробки, а к клемме «N» нулевого провода.
Теперь от клеммы «14» берем фазный провод к нашим светильникам. Нулевой соответственно прокладываем от распределительной коробки. Все наша схема полностью работоспособна.
Если же у вас есть желание установить кнопку, которая будет при любом нажатии только включать освещение, то данную кнопку подключаем к контакту «Y1» импульсного реле. Соответственно кнопку, работающую только на отключение света, подключаем к контакту «Y2» реле.

Подключение освещение через пускатель

Согласно п. 6.2.10 ПУЭ от одного группового автомата запрещено запитывать более 20 ламп или многоламповых светильников. Но иногда необходимо одноразово включить сразу большее число осветительных приборов.

В этом случае цепь управления освещением и схема должна предусматривать установку пускателя или контактора.

Итак:

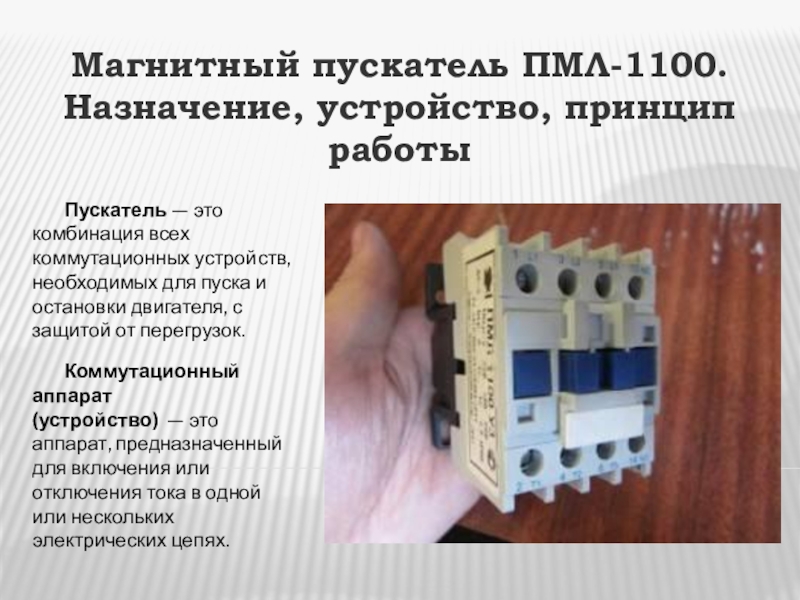

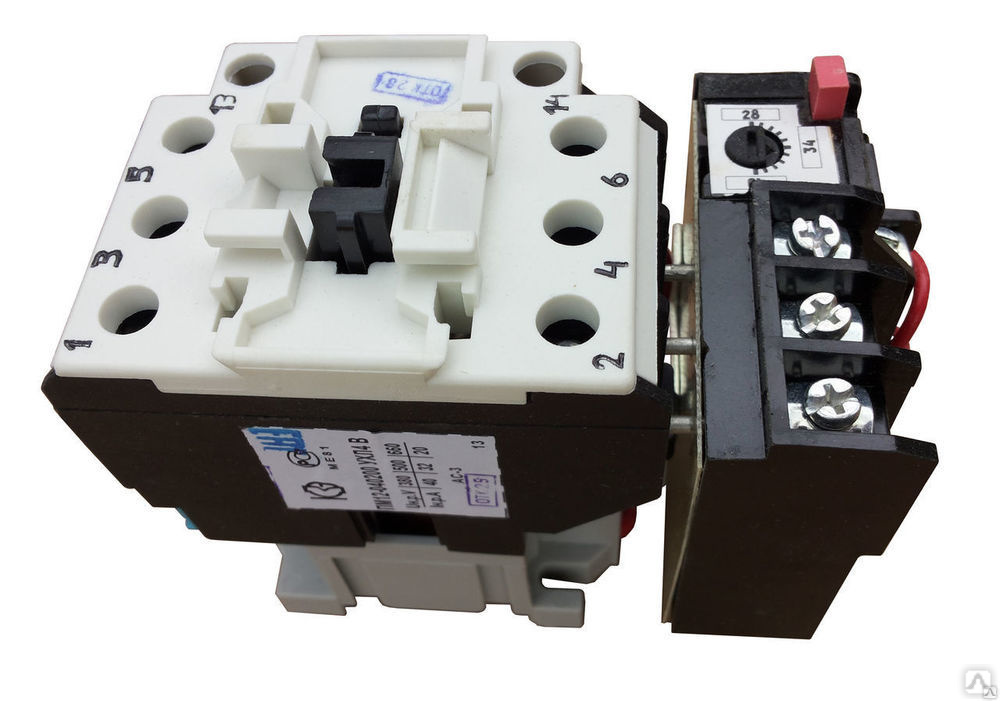

Пускатель представляет собой катушку, магнитопровод и систему связанных с ним силовых и вторичных контактов. Магнитопровод разделен на неподвижную и подвижную часть. При подаче напряжения на катушку подвижная часть магнитопровода подтягивается к неподвижной. При этом изменяют свое положение и контакты. При исчезновении напряжения на катушке, магнитопровод под действием пружин отпадает, соответственно отпадает и контактная часть.

Обратите внимание! Обычно пускатель имеет три силовых контакта. Это позволяет к каждому из них подключить по одной группе освещения, что в свою очередь позволяет одновременно включать до 60 светильников.

Для управления пускателем обычно используется кнопочный пост. На нем в обязательном порядке должно быть, как минимум две кнопки «вкл» и «откл». Кнопка «вкл» имеет нормально разомкнутые контакты, а кнопка «откл» нормально замкнутые.
Для того чтоб освещение управлялось через контактор или пускатель нам, как и в схеме импульсного реле, следует собрать отдельно силовую схему и отдельно схему управления. Силовая схема собирается достаточно просто. Для этого к вводным силовым контактам достаточно подключить фазные провода от групповых автоматов, а к выводам пускателя фазные провода, идущие непосредственно к светильникам.

А вот со схемой управления все немножко сложнее. Для этого берем фазный провод от одного их групповых автоматов и подключаем его к одному из контактов кнопки «откл». От второго контакта кнопки «откл» присоединяем провод к первому контакту кнопки «вкл». От второго контакта кнопки «вкл» пробрасываем провод к фазе катушки пускателя. Второй вывод катушки пускателя подключаем к нулю.
Казалось бы, вот и все. При нажатии кнопки «вкл» на катушке появится напряжение и пускатель сработает. Но дело в том, что как только мы отпустим кнопку «вкл» пускатель отпадет. Поэтому нам необходима так называемая схема самоподхвата.
Суть данной схемы сводится к следующему. У пускателя кроме силовых, есть вторичные контакты, которые повторяют движение силовых. Там есть нормально замкнутые и нормально разомкнутые контакты.
Для реализации схемы самоподхвата берем фазу с катушки пускателя. Ее подключаем на нормально разомкнутый контакт пускателя. К второму выводу этого контакта подключаем провод, который идет к кнопке «откл». Здесь подключаем его к контакту между кнопкой «вкл» и «откл». Теперь пускатель будет работать даже после отпускания кнопки «вкл».
Работает данная схема таким образом. Через нормально замкнутый контакт кнопки «откл» напряжение подается к кнопке «вкл». При нажатии кнопки «вкл» происходит подача напряжения на катушку и пускатель срабатывает. При этом замыкаются вторичные контакты пускателя, тем самым шунтируя кнопку «вкл». При нажатии кнопки «откл» напряжение снимается с катушки, пускатель отпадает, и схема возвращается в исходное состояние.

Схемы с автоматическим управлением

Но как бы то не было схемы ручного управления требуют участия человека. А это не всегда возможно или комфортно.

Значительно удобнее если освещение будет включаться самостоятельно по определённым факторам. Для это используется дистанционное управление освещением и схема которая предполагает наличие специальных датчиков.

Схема с датчиками освещенности

Для более рационального расходования электроэнергии применяют так называемые датчики освещённости. Они позволяют включать освещения только при снижении уровня естественного освещения до заданных параметров.

При этом они совершенно не требуют участия человека, а их обслуживание сводится к периодической протирке фотоэлемента датчика от пыли.

Принцип работы датчика освещённости сводится к фиксации уровня освещённости специальным фотоэлементом. При достижении заданных параметров он срабатывает и через силовой контакт подает напряжение к сети освещения. Регулировка необходимого уровня освещённости реализуется за счет специального регулятора на наружной поверхности корпуса.

Подключение датчика освещённости не требует особых знаний:

Прежде всего подключаем фазу и ноль к соответствующим выводам датчика. Они могут быть обозначены как «L» или «L1» и «N». Это подключение обеспечивает работоспособность устройства.

Схемы подключения датчика освещенности

От третьего, пока не задействованного вывода, подключаем светильники. Ноль для светильников берется помимо датчика, непосредственно с распределительной коробки.

Обратите внимание! Согласно п. 6.5.7 ПУЭ все системы с автоматическими системами управления освещения должны иметь возможность ручного включения. Это необходимо для ремонта, эксплуатации сети, а также на случай поломки датчиков. Это правило относится ко всем схемам с автоматическим управлением.

Схема управления наружным освещением, для которых такие датчики используют наиболее часто, зачастую предполагает подключение от датчика не светильников, а пускателя освещения.

В этом случае, при снижении освещённости срабатывает датчик, затем пускатель и подается напряжение к сети освещения, которая управляется либо другими датчиками, либо выключателями. Это обеспечивает условие включения освещения только при недостаточной естественной освещённости.

Схема с таймером

В некоторых случаях освещение необходимо включать по факту наступления определённого времени. В этом случае схема автоматического управления освещением оснащается таймером.

Итак:

Таймеры бывают двух видов аналоговые, с часовым механизмом, и электронные, принцип действия которых схож с принципом действия электронных часов. Кроме того, таймеры разделяются на устройства реального времени и устройства обратного отчета.
Устройства реального времени ведут счет времени как обычные часы и при наступлении заданного времени выполняют заданные действия – включение или отключение электрооборудования.
Устройства обратного счета зачастую имеют строго регламентированный временной отрезок, в период которого возможно его срабатывания – час, сутки, неделя. В данном случае можно задать действия на не ограниченное время, а на данный временной промежуток. И таймер будет вести учёт времени до момента срабатывания.
Сами по себе таймеры практически не выпускаются. Зачастую они интегрированы с другими устройствами. Это могут быть автоматические выключатели, розетки, выключатели, пускатели или другое оборудование.

Розетки с таймерами

Современные таймеры имеют возможность программирования не на одно, а на несколько действий независимых друг от друга. Кроме того, современные электронные таймеры могут управлять сразу несколькими устройствами. Но такие устройства чаще всего применяются в схемах освещения «умный дом» и других высокотехнологичных схемах как на видео, создать которые без помощи профессионалов может быть затруднительно.

Схема с датчиками движения

Самую высокую степень экономии электроэнергии дает схема управления с датчиками движения. Применение данных устройств позволяет включать освещение только на время нахождения человека в комнате или зоне ответственности.

При этом от самого человека не требуется никакого участия. Даже самые совершенные схемы управления на микроконтроллере используют данный тип датчиков для управления освещением.

Принцип работы датчика движения основан на фиксации инфракрасного излучения, которое излучает человек. При этом дабы фиксировать не только наличие излучения, но и движение человека имеется специальная оптическая система. По мере движения человека фиксация излучения в этой системе производится разными элементами.
Количество элементов срабатывание которых приведет к срабатыванию датчика регулируется. Поэтому при малейшем движении для срабатывания датчика достаточно фиксация двумя элементами, а для более грубой настройки может потребоваться фиксация тремя или четырьмя элементами.

Номинальные параметры датчика движения	При выборе датчика движения следует обратить внимание на целый ряд параметров. Прежде всего это электрические номинальные данные. В первую очередь нас интересует напряжение питающей сети, которое должно быть 220В, а также номинальный ток первичной цепи. Он может быть 6, 10 или 16А. Чем выше это значение, тем большее количество ламп мы можем запитать от датчика.
Регулировка датчика движения	Большинство современных датчиков движения имеют возможность регулировки уровня освещенности для срабатывания, время работы датчика после срабатывания и выбор чувствительности срабатывания.
Радиус срабатывания датчика движения	Важным параметром является угол работы датчика. Большинство современных моделей способны обеспечить угол работы до 180⁰. А для датчиков потолочной установки нормальным является охват зоны в 360⁰.
Зависимость датчика движения от погодных условий и места установки	Во время настройки датчиков движения, а также их работы следует помнить, что плохие погодные условия значительно снижают их чувствительность. Кроме того, установка посторонних предметов или стекла перед датчиком может полностью ограничить его работу. Это же правило касается и климатического оборудования, установленного рядом с датчиком.
Конструкция датчика движения	Так же важным параметром является уровень защиты датчика движения от проникновения влаги и пыли. Если для установки внутри помещений можно выбрать приборы без защиты, то для наружной установки лучше выбирать изделия с IP 44 и выше.

Итак:

Подключение датчика движения достаточно похоже с подключением датчика освещенности. Точно так же для работы устройства ему необходимо наличие фазы и нуля. Для питания же светильников, подключенных к нему, используется третий провод. Для сети освещения он является фазным.
Кроме того, достаточно интересным решением является возможность их параллельного подключения. Например, у нас есть коридор с несколькими входами. Напротив каждого из них ставим датчик движения, и при срабатывании хотя бы одного из них включается освещение всего коридора. Это так называемая логика «или».

В виду широкого использования современные датчики движения имеют более широкие возможности чем просто фиксация движения. В большинстве случаев они содержат встроенный таймер, а иногда и датчик освещённости.
Это позволяет значительно расширить спектр их использования и повысить многозадачность. Например, можно задать условием срабатывания понижения уровня освещенности до определённой величины и появление движения. При этом в сработанном состоянии датчик должен находится столько-то минут, после прекращения движения в зоне его действия.
Конечно это более удобно, но зачастую увеличивает конечную стоимость всей схемы освещения. Поэтому наша инструкция для удешевления проекта советует интегрировать несколько разнообразных автоматических и ручных схем друг с другом.

Вывод

Как видите современная схема дистанционного управления освещением позволяет полностью исключить человека или минимизировать его участи. Но понятное дело, чем более совершенная схема, тем выше ее конечная стоимость.

Поэтому далеко не во всех случаях целесообразно расходовать большие средства на автоматизацию систем управления. Иногда можно обойтись и старым добрым выключателем. Но решать конечно вам, тем более что теперь вы знаете как это все смонтировать без посторонней помощи.

elektrik-a.su

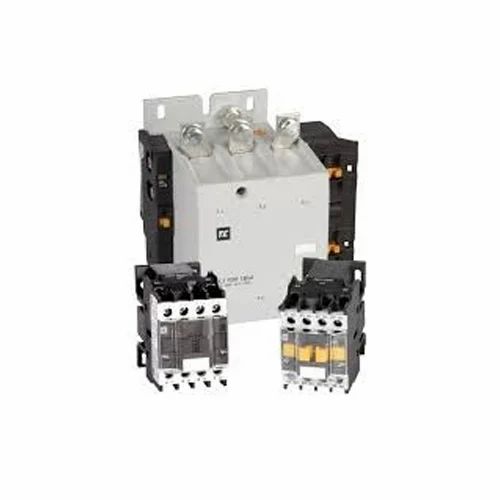

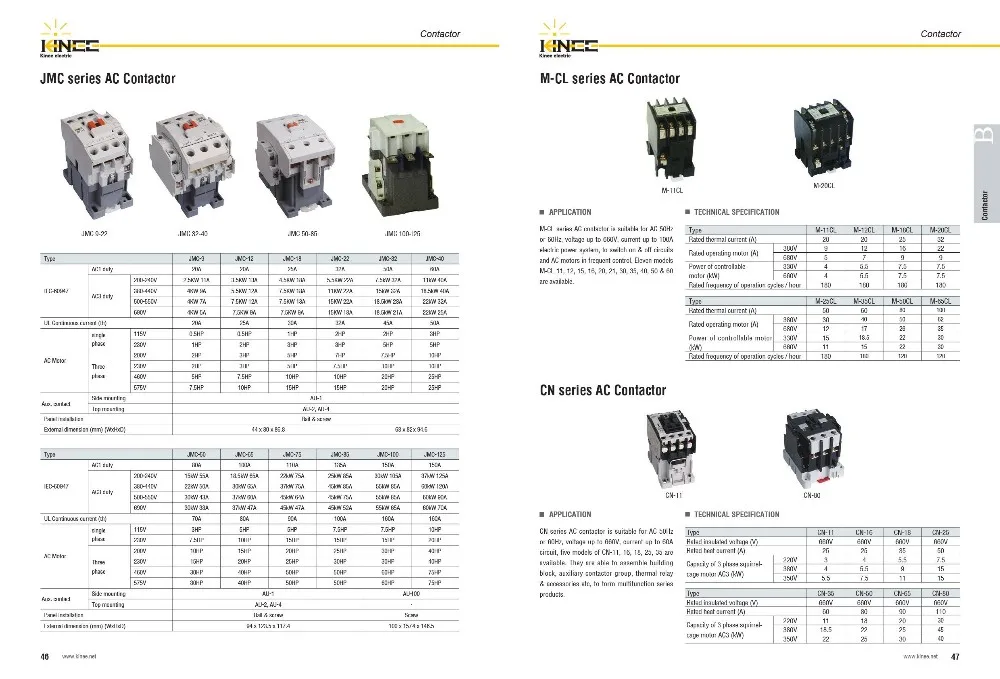

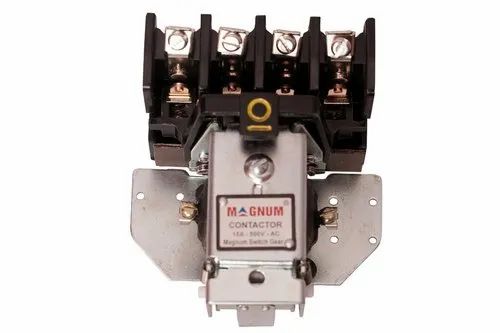

Как выбрать контактор?

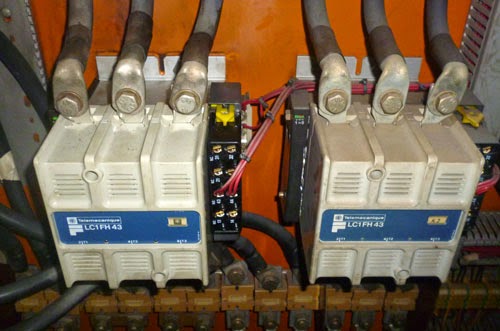

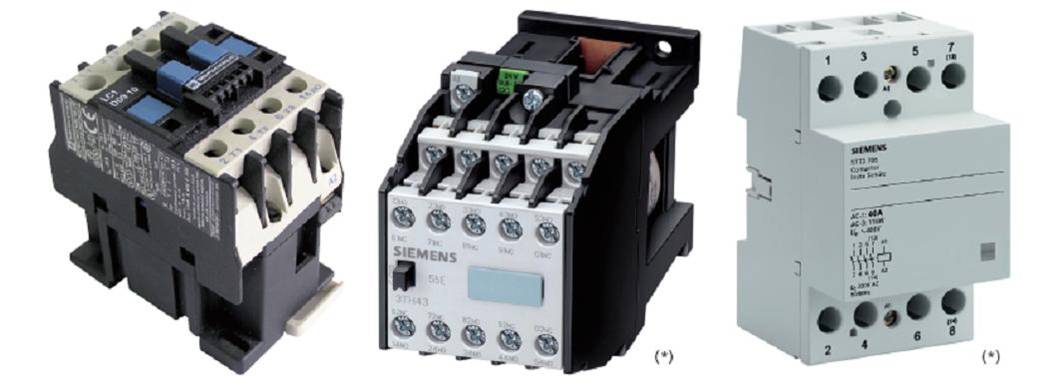

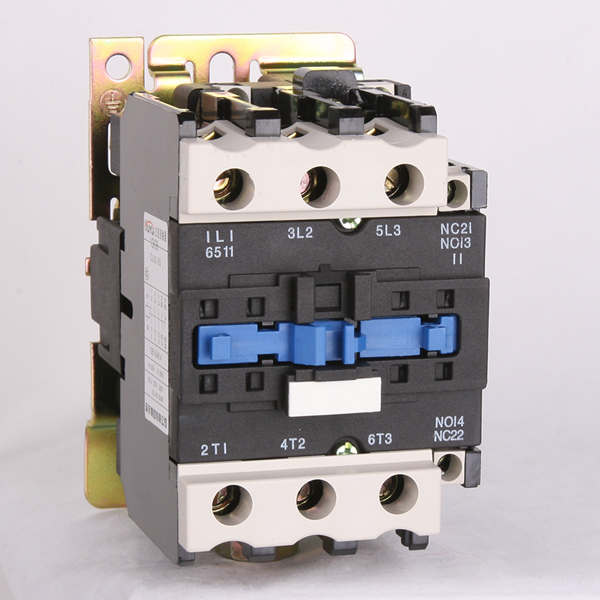

Контактор — это устройство, предназначенное для частых включений и выключений электрических силовых цепей постоянного и переменного тока. Широко применяется для дистанционного управления электрическими машинами и аппаратами в установках постоянного и переменного тока.

Чтобы упростить задачу выбора такого сложного аппарата необходимо обладать минимальными знаниями о том, что он из себя представляет.

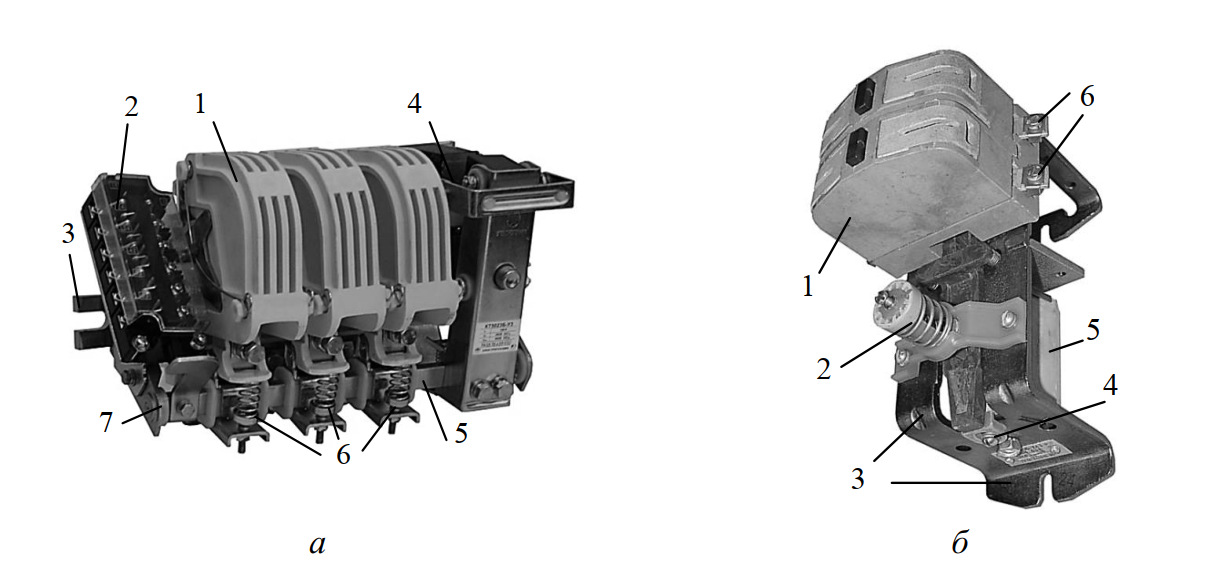

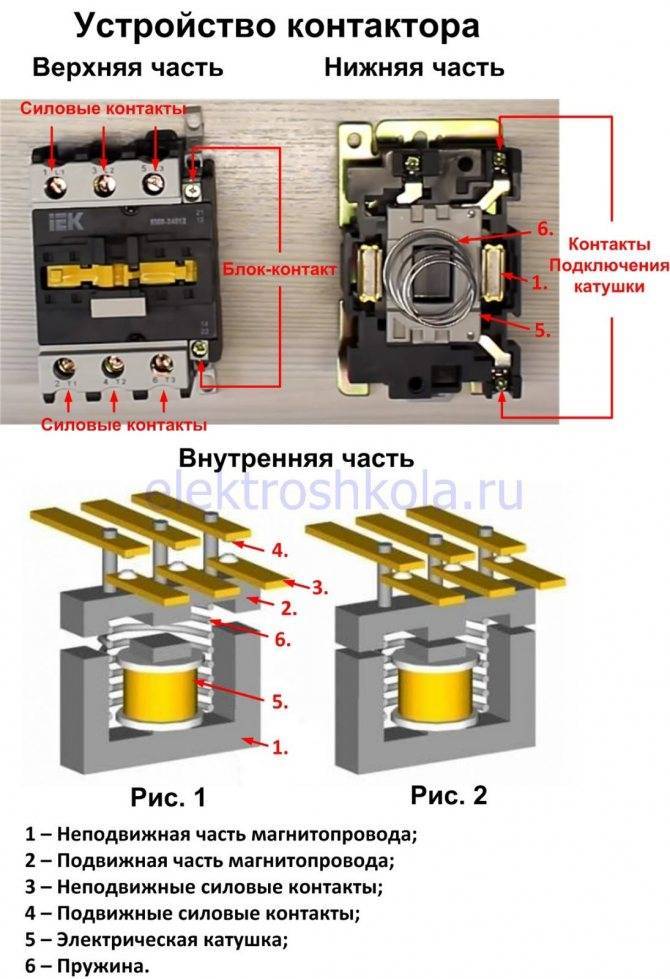

Устройство и принцип работы

По числу пар контактов, включаемых в силовую цепь, различают одно- и многополюсные контакторы. Однополюсный изображен на рисунке.

Прибор состоит из: сердечника (5), управляющей катушки (4), якоря (3), неподвижного и подвижного контактов (1 и 2 соответственно) и дугогасительной камеры (6).

Основной принцип работы. Подвижный контакт 2 укреплен на якоре электромагнита 3. При подаче управляющего тока в катушку якорь притягивается к сердечнику и контакты замыкаются. Обычно контакторы снабжаются дугогасительной камерой для гашения электрической дуги, возникающей при размыкании контактов (разрыве электрической цепи с током). Включение производится нажатием кнопки управления, установленной в цепи питания катушки управления (на рис. не показана). Различают приборы с замыкающими (нормально разомкнутыми) и размыкающими (нормально замкнутыми) контактами.

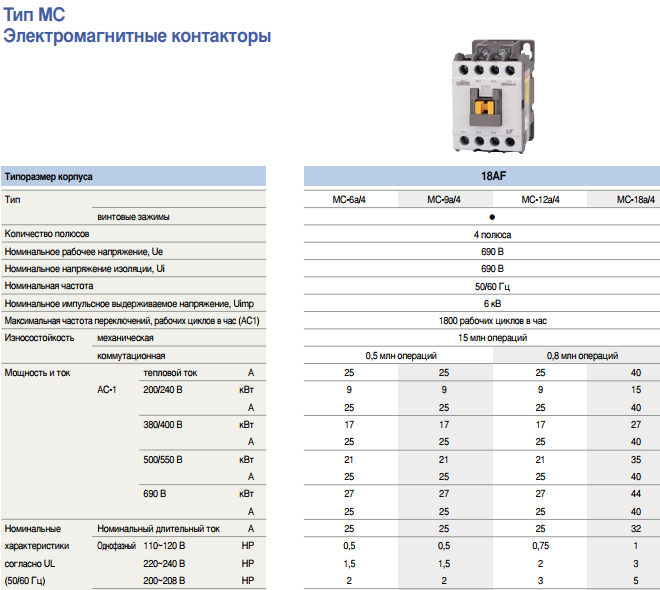

Рабочие характеристики изделия

Прежде всего, нужно обратить внимание на следующее:

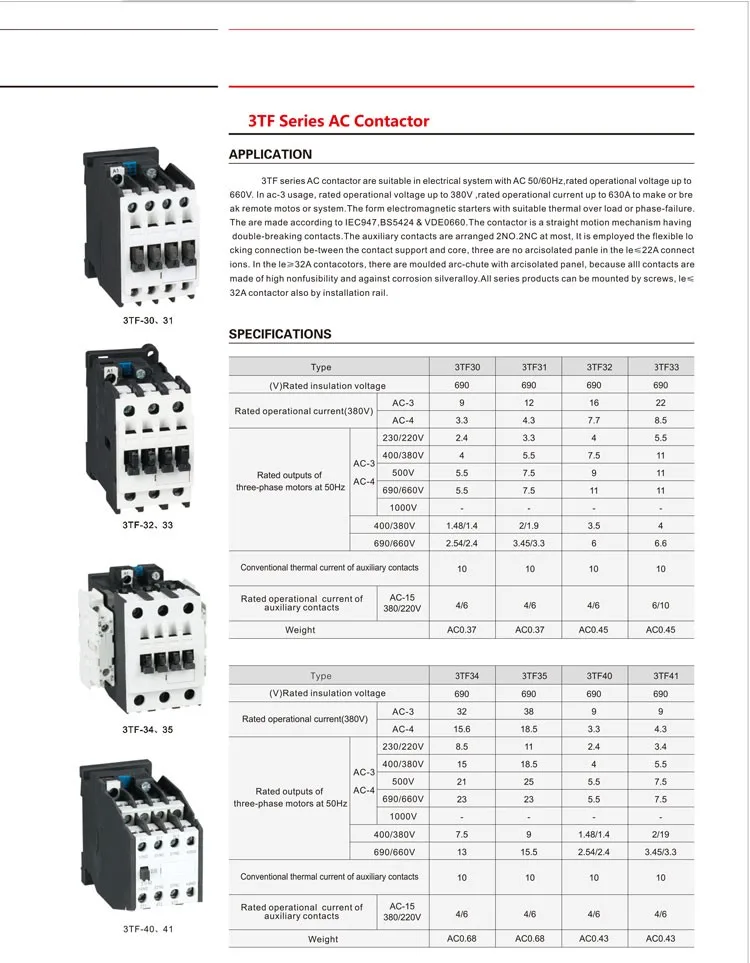

Номинальный ток. При определении этой величины учитывается номинальное напряжение, скорость переключения и режим, категория применения и температура окружающей среды.
Ток термической стойкости. Ток, который устройство может выдержать в течение не менее чем 8 часов, без повышения его температуры свыше стандартной величины.
Номинальное напряжение. Величина, по которой определяется возможность использования контактора и на которой основываются соответствующие категории применения. Как правило, приборы выпускаются на следующие напряжения: 24, 36, 48, 110, 230, 380 В и т.д.
Номинальное импульсное выдерживаемое напряжение. Пиковая величина напряжения, которое устройство может выдержать без выхода из строя.
Категория применения. Это один из наиболее важных параметров при выборе . Он характеризует типичные области применения устройств. Для постоянного и переменного тока они обозначаются соответственно DC и AC и дополнительной цифрой — номером категории (напр. AC-1, DC-3). Подробнее о категориях Вы можете узнать в статье «Категории применения для пускателей и контакторов».
Степень защиты. Приборы, устанавливаемые внутри шкафов, могут обладать защитой IP00 или IP20. В промышленных помещениях — IP54. Подробнее о степени защиты читайте в статье «Что такое класс защиты IP».
Износостойкость. Характеризует способность прибора обеспечить его бесперебойную работу при большом количестве операций. Отличают механическую и коммутационную износостойкость. Первая определяется количеством циклов «включение-отключение» контактора без ремонта и замены его узлов и деталей.Вторая определяется таким числом включений и отключений цепи с током, после которого требуется замена контактов.

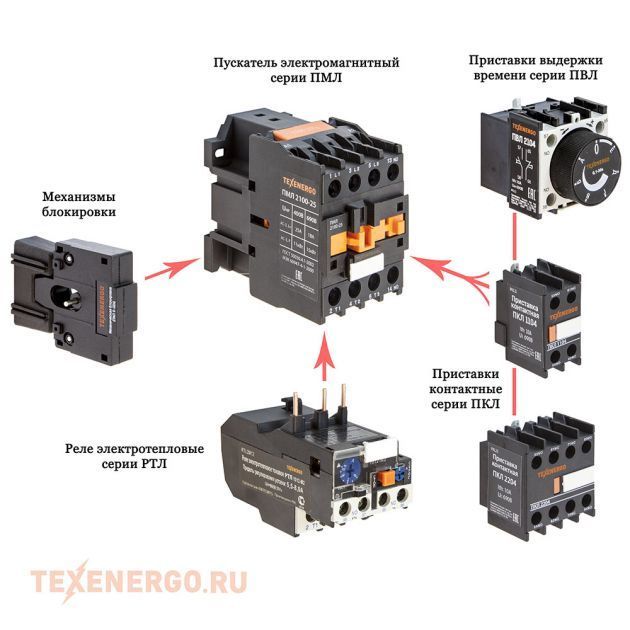

Иногда на устройстве устанавливаются дополнительные модули (контакторные приставки, блок-устройства, теплореле, приставки выдержки времени), тогда их называют модульными контакторами. При присоединении модулей получаются устройства с различными функциями. Таким образом, если на модульный контактор установить задерживающий модуль, мы получим прибор с задержкой (к примеру, Schneider Electric CT).

Надеемся, эта информация оказалась для Вас полезной и поможет сделать Вам правильный выбор. На нашем сайте Вы можете заказать контакторы с различными характеристиками самых известных производителей: Schneider Electric, Chint, Finder, GMC. Если у Вас возникли трудности и нужна помощь в выборе, на Ваши вопросы всегда ответит наш онлайн-консультант. Удачного выбора!

www.scat-technology.ru

Многоуровневое управление освещением на базе КТС НПЛ / Habr

Управление освещением из нескольких мест и многоуровневое управление освещением в жилом секторе становится все более популярным. Стандартные решения — это использование импульсных реле или ПЛК, но есть и другое решение — Комплекс Технических Средств Непрограммируемой Логики (КТС НПЛ) на базе контакторов, здесь я хочу показать, в чем отличие и особенности такого решения.

Техническое задание

Все ниже сказанное имеет смысл для многоуровневого управления нагрузкой без удаленного доступа и без создания сценариев, ибо для таких задач выбор всем очевиден. Функционал рассматриваемых систем: централизованное многоуровневое секционное управление, с сохранением местного управления. Вот фрагмент того, что хочет заказчик, и что нарисовал дизайнер:

Вычисление общей стоимости оборудования

Для более показательного анализа, ниже я указал среднюю стоимость оборудования для каждой из систем, также привожу формулу, по которой можно рассчитать общую стоимость оборудования для системы. Естественно в стоимость не входят аппараты защиты, шкаф и т.д.

Общая стоимость оборудования = средняя стоимость оборудования х (количество источников света + количество секций управления).

Система управления освещением на базе ПЛК начального уровня

Состав системы:

Логический модуль, блок расширения логического модуля, промежуточные реле, модульные контакторы.

Характеристики системы:

При неисправности логического модуля — полное отсутствие освещения до устранения неисправности.

Электрическая износостойкость: 100 тыс. циклов для АС-1.
Ограничение максимальной частоты переключения в 2 Гц.
Ограничение количества релейных выходов и количества уровней управления.
Средняя стоимость оборудования 72$.

Система управления освещением на базе импульсных реле

Состав системы:

Импульсные реле, модули центрального управления, групповые модули управления.

Характеристики системы:

В случае неисправности, элементы системы выходят из строя по одному.
Электрическая износостойкость: 100 тыс. циклов для АС-1.
Ограничение количества коммутаций: 5-15 переключений в минуту/100 переключений в день.
Ограничение длительности импульса: 50 мс — 1 с.
Ограничение мощности нагрузки.
Вибрации могут привести к самопроизвольному переключению, то есть, при необходимости, установить контакторы в такой шкаф управления уже не получится.
При возрастании количества уровней управления, возрастает сложность построения схемы.
Средняя стоимость оборудования 73$.

Система управления освещением на базе контакторов

Состав системы:

Контакторы — каждый блок управления освещением состоит из двух контакторов: первый для включения нагрузки, второй для выключения.

Характеристики системы:

Электрическая износостойкость: 1,4 млн. циклов для АС-3, 150 тыс. циклов для АС-1.
Количество коммутаций в час: 1800 циклов.
При неисправности элементы системы выходят из строя по одному.
Неограниченная мощность подключаемой нагрузки.
Неограниченное количество уровней управления.
При возрастании количества уровней управления системы, схема не усложняется.
Средняя стоимость оборудования 53$.

Сравнение

ПЛК vs. Импульсные реле

Сопоставимость стоимости и ресурса коммутации нагрузки. При использовании ПЛК, при выходе его из строя, вся система освещения будет обесточена до устранения неполадок, но несмотря на это у импульсных реле слишком много недостатков за такую стоимость: ограничения продолжительности импульса, ограничение количества переключений в минуту, ограничения по нагрузке, сложность построения большого количества уровней, ограничения по уровню вибрации.

ПЛК vs. КТС НПЛ на базе контакторов

У КТС НПЛ больший ресурс коммутации нагрузки, возможность построения схемы с любым количеством источников света, любым количеством уровней управления, не усложняя схему, и за меньшую стоимость, при выходе из строя одного из элементов системы, остальная часть системы будет продолжать работать, в отличии от ПЛК.

habr.com

монтаж через контактор, правила подключения в разных комнатах

Содержание статьи:

Реализовать функцию мгновенного выключения света в доме можно без обустройства так называемого «умного дома». Достаточно оборудовать свой электрический щиток контактором, которым будет выключаться свет в доме сразу при поступлении на него сигнала извне. Управляется он с помощью специального прибора, который называется мастер-выключатель.

Что такое мастер-выключатель

Модульный контактор

Контактор представляет собой модульный элемент, установленный на DIN-рейку и обеспечивающий удобное переключение нагрузки в домашней системе электроснабжения. От выбранного контактора зависят и его эксплуатационные характеристики. К примеру, если устанавливается мастер-выключатель с четырьмя группами контактов, предельно допустимая мощность коммутации каждой из них будет находиться в районе 24 ампер. В преимущественном большинстве случаев достаточно такого выключателя, чтобы без каких-либо проблем отключить электроэнергию в своей квартире или загородном доме.

Если в помещении используется однофазное питание с мощностью до 20 ампер, вполне достаточно будет установить двухполюсный контактор.

Простейший вариант управления контактором – использовать главное отключающее устройство, которое будет размещено внутри помещения. Выглядит такой прибор как обыкновенный выключатель, который работает в двух положениях – «вкл» и «выкл». При выключении свет сразу пропадает во всем помещении, независимо от положения остальных выключателей, в то время как при обратном включении системы свет появится только там, где он был включен.

Не обязательно использовать единственный главный выключатель, который одновременно будет регулировать и верхний свет, и розетки. В домах в основном используется вариант с двумя раздельными приборами под каждую цель. Более того, в крупных коттеджах используются выключатели, регулирующие подачу электроэнергии для разных этажей или помещений.

Мастер-выключатель или рубильник

Рубильники в электрощитке многоквартирного дома

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
Компактность. Полезное пространство электрощитка никак не ограничивается.
Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.

Модульный контактор в электрическом щитке

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Выбор между мастером-выключателем и рубильником нужно делать, отталкиваясь от своих потребностей и предпочтений, так как каждый из них имеет свои преимущества и недостатки.

Как оборудовать мастер-выключатель

В зависимости от того, где планируется использование мастера-выключателя, меняется и его схема подключения в квартиру. Для разных объектов и помещений есть свои решения, обеспечивающие все необходимые потребности, поэтому подбирать их нужно с умом.

Автомат

Схема подключения модульного контактора

На электрической системе автомат находится в самом начале цепи, располагаясь при этом физически недалеко от счетчика. Принцип работы этой схемы заключается в том, что пользователь устанавливает предельно допустимую мощность электроэнергии, которая может потребляться в сумме всеми приборами в помещении. Если она будет превышена, через некоторое время автомат сработает и полностью обесточит помещение. Из-за неосмотрительности такое решение может только расстроить владельца, выключив свет в самое неподходящее время, но с другой стороны, это обеспечение пожаробезопасности.

При обнаружении утечки тока или возникновении короткого замыкания отключение света происходит без задержки.

Схема «Отель»

Схема подключения мастер-выключателя

Если внутри помещения используется одновременно пять или более электроприборов, что может привести к выключению света автоматом, нужно оборудовать его сразу несколькими отдельными схемами, каждая из которых будет нести свою функцию. Каждый контур подключается к конкретной группе приборов, и даже одновременное использование нескольких устройств не приведет к превышению допустимой мощности, независимо от того, насколько много они потребляют энергии. Такие электросхемы в профессиональных кругах называются «отель».

Ключевой особенностью такой схемы является необходимость дополнительного приобретения нескольких десятков метров провода или кабеля, автоматы в нужном количестве, а также мастер-выключатель, которым все автоматы будут регулироваться. Таким образом можно будет легко включать и выключать свет во всей квартире или обесточивать нужную группу приборов.

Мастер-выключатель – это простое и удобное решение, которое не только упрощает регулирование света в помещении, но и обеспечивает пожаробезопасность, позволяя владельцу чувствовать себя спокойно, покидая свой дом.

strojdvor.ru

Схема подключения контактора abb esb 20-20 через выключатель

Контактор, который управляется выключателем, используется для включения и выключения энергоёмого оборудования. Наиболее наглядный пример работы такой связки – система включения и выключения всего света в квартире из одного места.

Такой главный выключатель обычно устанавливается у выхода из квартиры. Уходя из дома, с его помощью, вы сможете выключить сразу всё освещение. Обратная процедура вас ждет при возвращении, нажав клавишу выключателя, вы зажигаете весь свет, который работал до ухода.

Для реализации такой логики работы освещения, потребуется контактор и выключатель. Например, модульный контактор ABB ESB 20-20, в паре с обычным одноклавишным выключателем света.

Прежде чем подробно рассмотрим схему подключения, несколько слов об этой модели контактора.

Каждый символ в названии контакторов АББ, имеет определенное значение.

Обычно маркировка имеет следующий вид:

ABB series xx-yz

Amperage voltage, где

ABB – название компании производителя

series — Серия оборудования XX — ток, на который рассчитаны контакты Y — Количество замыкаемых контактов (нормально разомкнутных/открытых НО) Z – Количество размыкаемых контактов (нормально замкнутых/закрытых НЗ)

amperage — Номинальная сила тока, voltage – Рабочее напряжение

О том, как контактор обозначают на однолинейных схемах, мы подробно рассказывали ЗДЕСЬ.

Выбранный нами модульный контактор АББ 20-20:

— относится к серии ESB, считающейся «бытовой»;

— Номинальный ток, на который рассчитаны контакты – 20А;

— содержит 2 независимых замыкаемых контакта, которые, до получения сигнала, нормально разомкнуты;

Такая логика работы контактора (нормально открытые контакты) при управлении выключателем наиболее предпочтительна в большинстве случаев и позволяет оперировать нагрузкой до 40А (2 пары контактов по 20А каждый).

Удобнее использовать модульный контактор с катушкой 220В переменного тока (на корпусе устройства напряжение катушки указано, в нашем случае это 250 Вольт «~» переменного тока).

Схема подключения контактора ABB esb 20-20 на 220В через выключатель

Ниже показана наглядная схема работы контактора через выключатель.

Собирается она следующим образом:

На выключатель подводится «Фаза», которая, пройдя через него, возвращается на управляющую клемму А2 контактора. На второй клемме А1 постоянно подключен «Ноль».
К клемме 1 контактора, подключена так же фаза, а к клемме 2 подсоединен проводник идущий к нагрузке.

Принцип работы прост: как только вы нажимаете клавишу выключателя, электрический ток попадает на клемму контактора А1, а значит и на катушку. Далее, по принципу электромагнита, замыкаются внутренние контакты, которые в нормальном состоянии разомкнуты, и электрический ток поступает к потребителям — электрооборудованию. Стоит щелкнуть клавишей выключателя еще раз, электрическая цепь разрывается, и контакты внутри модульного контактора размыкаются, обесточивая оборудование. Всё довольно просто.

Ко вторым клеммам 3-4, вы сможете подключить еще нагрузку до 20А, например, вторую группу светильников. Соответственно суммарно, контактор выдержит порядком 9 кВт (ток — 40А) мощности.

Если собирать подобную схему без использования контактора, просто пропустив фазу общего питающего кабеля всех групп освещения через выключатель, сразу возникают проблемы:

— Вы ограничены максимальным током, который выдерживает выключатель, редко эта величина больше 10А.

— Так как выключателе отсутствуют любые системы защиты контактов – он бы быстро выйдет из строя, подгорят контактные площадки или расплавится корпус. Возможно возникновение пожара.

Как видите, в подключении контактора через выключатель нет ничего сложного. И теперь, понимая логику работы и порядок подключения, вы сможете самостоятельно разработать и реализовать интересные, а главное полезные в хозяйстве схемы управления оборудованием, с использованием контакторов.

Если же столкнетесь с какой-то проблемой или сложностью, обязательно задавайте вопросы здесь, в комментариях к статье. Постараюсь помочь.

rozetkaonline.ru

Для чего нужен контактор?

Любую электрическую цепь рано или поздно приходится размыкать. Причины для этого могут быть разными, а вот способов не так уж и много. Классический рубильник отлично справляется с поставленной задачей, но когда делать это приходится часто, об удобстве такого способа можно забыть. Контактор гораздо лучше подходит для выполнения подобной задачи. Во-первых, он способен смыкать и размыкать электрическую цепь по несколько тысяч раз в час. Во-вторых, делать это он позволяет на расстоянии, т.е. дистанционно. Ну, и самое главное, контактор способен полностью автоматизировать весь этот процесс.

Назначение

Как уже было сказано, основным назначением контактора является частое или просто регулярное включение и отключение электрических цепей. Возможность делать это дистанционно позволяет использовать контактор в таких сферах как коммунальное хозяйство (уличное освещение, работа лифтов, системы вентиляции, отопления и подачи воды), промышленность и строительство (практически любые виды электрооборудования), транспорт (работа троллейбусов и трамваев, электропоезда), и даже бытовая сфера (в домах и коттеджах для автоматизации работы коммуникаций). Некоторые виды контакторов имеют свое строго регламентированное назначение. Взять, к примеру, электромагнитный пускатель.

Некоторые зачастую просто путают контактор и магнитный пускатель, хотя принципиальная разница между ними есть. Магнитный пускатель является разновидностью контакторов, служащей одной конкретной цели — он запускает двигатели переменного тока. А вот контактор в отличие от пускателя может использоваться не только для силовых сетей, но и осветительного оборудования и т.п. В этом плане электромагнитный пускатель имеет более простое внутреннее устройство, в нем может не быть дугогасительных камер. Зато он имеет компактные габариты, лучше защищен от погодных условий и может служить для пуска двигателей даже под открытым небом.

Еще одна полезная разновидность контакторов — это тепловое защитное реле. Его назначением является защита электродвигателей от возможного перегрева. Таковым может быть обрыв одной из фаз или какие-либо другие причины. Тепловое защитное реле пропускает электрический ток только в охлажденном состоянии, а в случае нагрева биметаллической пластины цепь разрывается. При этом нужно помнить, что тепловое защитное реле срабатывает с задержкой во времени, поэтому не может служить защитой от токов короткого замыкания.

Принцип работы

Работа любого контактора заключается в следующем: группа подвижных контактов смыкается и размыкается с неподвижными контактами, тем самым, пропуская или не пропуская электрический ток. То есть по принципу работы это классический переключатель, хотя у него есть и ряд своих особенностей. Во-первых, в целях безопасности нормальное положение контактов — разомкнутое. Никаких механических средств для удержания контактов во включенном положении просто не существует. Подается управляющее напряжение — контакты смыкаются, напряжения нет — подвижные контакты автоматически размыкают цепь. Во-вторых, к такому виду переключателей, как контактор, предъявляются высокие требования в плане механической стойкости и электрической безопасности. Отсюда и наличие дополнительных элементов в конструкции, о которых речь пойдет ниже.

Конструкция

Разумеется, основой является контактная система, представляющая собой две группы — подвижных и неподвижных контактов. Сюда же можно приписать вспомогательные контакты, отвечающие за систему управления и сигнализации. Вторым важным элементом контактора является электромагнитная система, состоящая из катушки с сердечником. В общем-то, это и есть элемент дистанционного управления, поскольку именно сюда подаются управляющие токи. Не менее важным элементом конструкции являются дугогасительные камеры, которыми оснащены силовые контакты. Именно дугогасительная система при размыкании контактов гасит возникающую электрическую дугу. Все это делает контактор не просто двухпозиционным аппаратом, а надежным, безотказным и долговечным электромеханическим устройством.

chint-electric.ru

Смотрите также

Как выбрать пароль в контакте
Средство для септиков и выгребных ям как выбрать
Как выбрать место для посадки яблони
Как выбрать корректор для лица по цвету
Как выбрать турагентство
Как выбрать тариф алтел
Как выбрать лопату для женщин
Как выбрать многоразовые подгузники
Как выбрать подушку из верблюжьей шерсти
Как правильно выбрать место для парковки
Как правильно выбрать арбуз на грядке

Как правильно выбрать электромагнитный пускатель?

Содержание

Принцип действия
Подключение двигателя через пускатель с тепловым реле
Подключение пускателей
Подключение катушки
Дополнительные устройства
Что такое магнитный пускатель?
Что общего между контактором и пускателем?
Габаритные размеры.
Конструкционные особенности
Защищенность
Назначение устройств
Заключение
Чем отличается контактор от пускателя
Принцип работы
Основные поломки контакторов и магнитных пускателей, и их причины
Выход из строя управляющей катушки
Сгорание главных контактов
История создания
Особенности эксплуатации
Магнитный пускатель
Популярные схемы подключения МП
Устройство и принцип работы
Дополнительные требования к контакторам и пускателям, учитывающие потребности экономики страны и требования государственных стандартов на электротехнические изделия
Функциональные возможности
Принцип работы магнитного пускателя
Отличия контакторов от магнитных пускателей
Габариты, конструктивные особенности и защищенность
Производственный фактор
Назначение устройств
Чем отличается контактор от магнитного пускателя?
Выводы TheDifference. ru

Принцип действия

Работает такое многоконтактное электромагнитное реле следующим образом:

При помощи кнопки на управляющую катушку подается электрический ток с заданным напряжением;
Проходящий по виткам катушки ток приводит к намагничиванию Ш-образного неподвижного сердечника основания;
Намагниченный нижний неподвижный сердечник притягивает расположенный на подвижной траверсе магнитопровод, сжимая при этом упругую возвратную пружину;
В результате притягивания сердечника траверсы к магнитопроводу основания происходит замыкание ее подпружиненными контактами неподвижных силовых;
В результате попарного замыкания подвижными контактами траверсы неподвижных силовых контактов происходит включение нагрузки.

Отключение пускателя и, соответственно, подключенной к нему нагрузки происходит при прекращении подачи на управляющую катушку электрического тока: нижний сердечник размагничивается, перестает притягивать к себе верхний, вследствие чего траверса с контактами под действием разжимающейся упругой пружины разъединяет силовые контакты.

На заметку. В нормальных условиях исправный пускатель при включении и отключении издает одинаковые по продолжительности щелкающие звуки. Если устройство издает другие звуки, то возможны различные неисправности его внутренних компонентов.

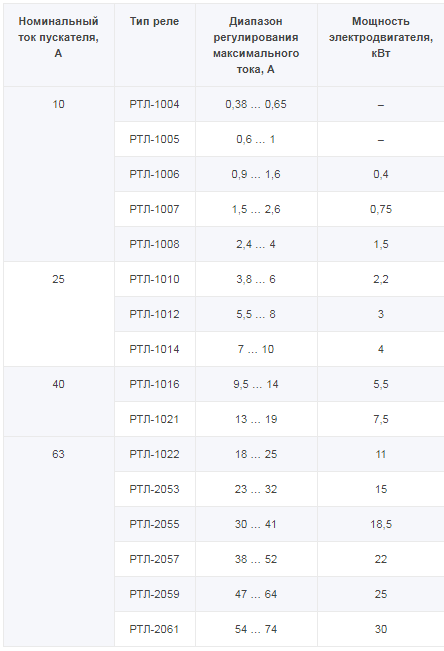

Подключение двигателя через пускатель с тепловым реле

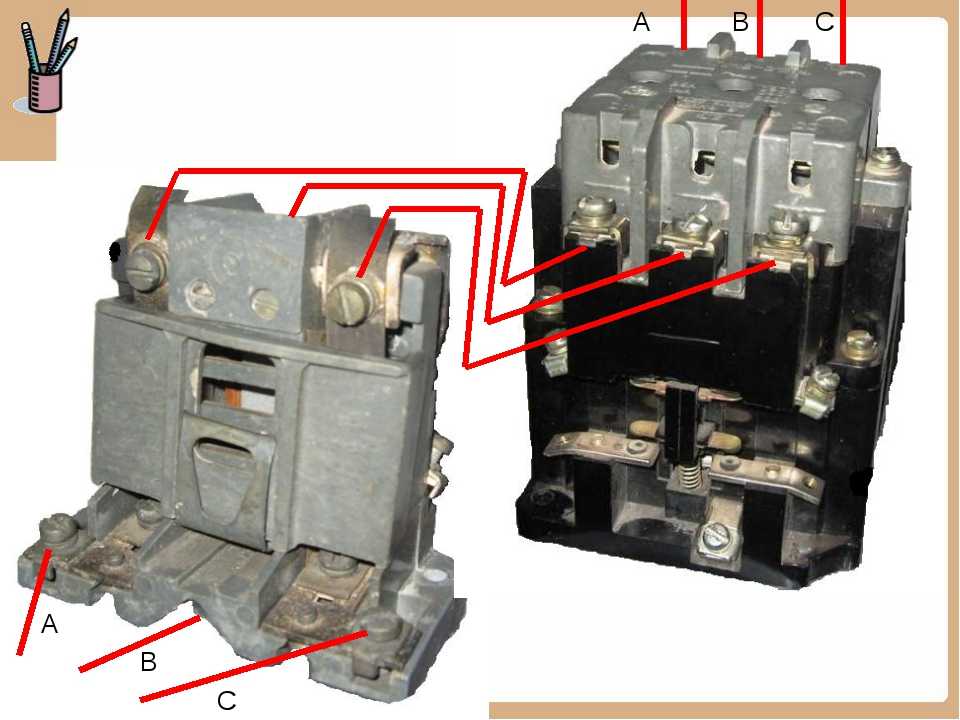

На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потреблять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.

Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Подключение пускателей

Процесс подключения пускателя ПМЛ включает в себя крепление к силовым контактам проводов оперативной и питающей цепи, подключение питания к управляющей катушке.

Подключение катушки

Для подключения управляющей катушки к двум ее выводам подключают провода от кнопки. Провода при этом используют те же, что и для монтажа оперативной цепи нагрузки.

Дополнительные устройства

К дополнительным устройствам, применяемым вместе с электромагнитными контакторами серии ПМЛ, относятся следующие:

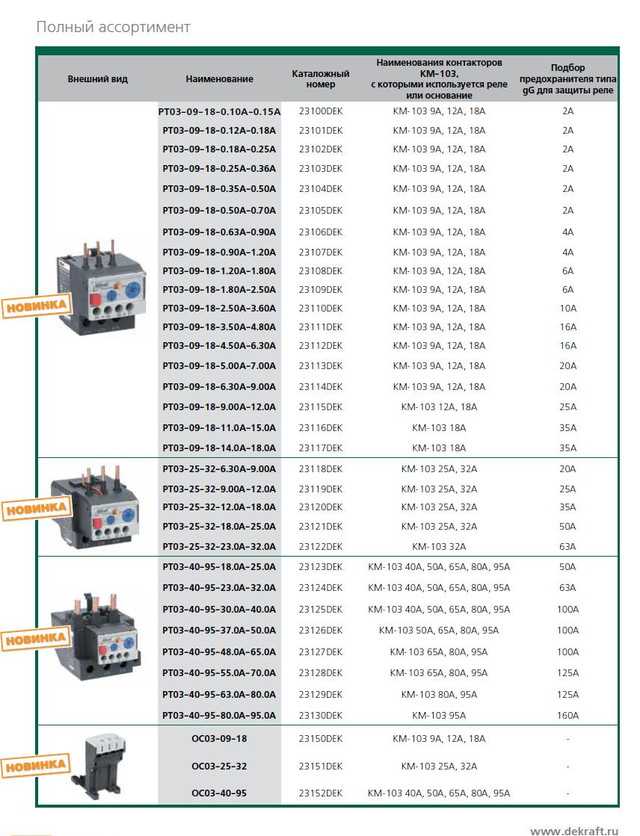

Тепловые реле – защищают подключенную к контактору нагрузку от повышенных токов;
Кнопки – используются для включения контактора;
Контактные приставки-расширители – применяются для увеличения количества контактов оперативной цепи;
Реле выдержки времени – позволяет установить время задержки срабатывания контактов.

При работе с данным видом электрокоммутационных устройств специалисты советуют не производить их самостоятельную разборку и ремонт без наличия специальных навыков и опыта. Технический осмотр, разборку и ремонт пускателей должны выполнять только квалифицированные электрики.

Что такое магнитный пускатель?

Магнитные пускатели являются также коммутационными устройствами, которые являются фактически модифицированными контакторами, поддерживающими возможность коммутации мощных нагрузок переменного и постоянного тока. Эти устройства эффективно применяются для включений/отключений силовых электроцепей. Предлагаемые коммутационные системы владеют достаточно широкой областью применения. Основное их предназначение — это пуск, реверсирование током и остановка 3-фазного электрического асинхронного привода. Кроме этого, эти устройства успешно могут применяться в системах дистанционного управления различными электрифицированными объектами. Кроме основных рабочих элементов контакторы могут доукомплектовываться различными дополнительными узлами такими, как тепловые реле, вспомогательные контактные группы, автоматы для пуска электродвигателей и пр.

Что общего между контактором и пускателем?

Чтобы понять, в чем же отличия между этими двумя коммутационными системами сначала разберемся, в чем же они схожи между собой.

Общим между пускателем и контактором является то, что оба этих устройства применяются для коммутации электрических цепей, питающих электрооборудование. И контакторы и пускатели применяются для пуска/остановки электродвигателей переменного тока, а также для ввода или вывода ступеней сопротивления, если пуск/остановка выполняются по реостатному принципу.

И контактор, и пускатель владеет в своей конструкции дополнительными парами контактов, используемыми для цепей управления. Они могут быть нормально замкнутыми или нормально разомкнутыми парами контактов.

Габаритные размеры.

Контактор, в отличие от пускателя является довольно таки увесистым и крупногабаритным устройством. Например, 100-амперный контактор в сравнении с таким же пускателем в несколько раз тяжелее и имеет существенно большие размеры.

Конструкционные особенности

Если рассматривать конструкцию контактора, то сразу бросаются в глаза мощные силовые контакторы с дугогасительными камерами. Защитного кожуха, как такового, в контакторах нет, контактор монтируется на специальных щитах, расположенных в закрытых помещениях.

Что касается пускателя, то его силовые контакты всегда находятся под защитой пластикового корпуса. Больших камер дугогашения в пускателях нет, поэтому их не рекомендуют использовать в мощных электроцепях, где требуется частая коммутация.

Защищенность

Благодаря использованию пластикового корпуса в пускателе, а в некоторых случаях и металлического кожуха, эти устройства отличаются высокой степенью защищенности от воздействий внешних факторов. Поэтому такие пускатели можно устанавливать даже под открытым небом, что нельзя делать с контакторами.

Назначение устройств

Основным назначением пускателя является пуск и остановка 3-фазных электрических приводов, работающих на переменном токе. Кроме этого, эти устройства могут осуществлять коммутацию цепей для подачи питания на осветительные системы, обогревательное оборудование и прочее электрическое оборудование.

Что касается контактора, то он подходит для коммутации любых цепей постоянного и переменного тока.

Заключение

Исходя из выше сказанного, следует, что пускатель является своего рода одной из модификаций контактора и может применяться для определенных целей. Контакторы, конструкция которых модифицируется постоянно, могут применяться практически в любом случае для выполнения коммутации электрических цепей. Поэтому на современном потребительском рынке контакторы практически вытеснили пускатели и успешно выполняют их функции.

Чем отличается контактор от пускателя

Сходство между этими приборами заключается в их предназначении. Они выполняют коммутацию в самых различных местах, преимущественно в силовых цепях. Большинство конструктивных элементов также совпадают. В тех и других аппаратах основными деталями являются электромагнитный привод, главные и вспомогательные контакты. У каждого устройства имеется как минимум одна пара контактов, используемых в цепях управления. Они могут быть замкнутыми или разомкнутыми.

Однако, магнитный пускатель и контактор имеют и отличия. Прежде всего, они отличаются своими габаритными размерами. Если взять два устройства с одинаковой токовой нагрузкой, то размеры и вес контактора будут заметно выше, чем у магнитного пускателя. По этой причине пускатели нередко именуются малогабаритными контакторами.

Существует разница и в области применения. Контакторы подходят для любых электрических сетей, а пускатель имеет ограничения в использовании. Этот фактор определяет и различия в конструкциях. Например, высокая частота включений-выключений контакторов возможна благодаря дугогасительным камерам, предусмотренным для каждого силового контакта. За счет этого увеличивается коммутационная способность и устойчивость к износу. Многие контакторы выпускаются в открытом исполнении, без корпуса, и устанавливаются в места, недоступные для попадания влаги и посторонних лиц. Для них предусмотрены специальные щиты управления.

В отличие от контактора, магнитный пускатель надежно защищен пластиковым корпусом, особенно его силовые контакты. В этих устройствах отсутствуют дугогасительные камеры, поэтому их нельзя использовать в мощных силовых цепях при большом количестве коммутаций. Частые дуговые разряды вызовут преждевременный износ контактов. Однако, пускатель считается более надежным прибором за счет усиленного корпуса, позволяющего устанавливать его практически в любых местах.

Магнитные коммутационные устройства больше подходят для работы с асинхронными трехфазными электродвигателями переменного тока. Для этого в конструкции предусмотрено три пары силовых проводов. Кроме того, управляющие контакты выполняют поддержку установки во включенном состоянии, в том числе и в сложных цепях с реверсивными пусками. Контактор же используется со всеми цепями переменного тока и выполняет более простые действия по переключениям. В связи с этим приборы оборудованы дополнительными полюсами и контактными группами.

Принцип работы

В отличие от коммутационных контактных агрегатов, контакторы могут проводить токи лишь номинально, поскольку они не предназначаются для отключения цепи (как пример: короткого замыкания).

При помощи дополнительной цепи тока осуществляется управление устройством, проходящего по индуктивной катушке с напряжением от 24 до 220-380 вольт. С целью увеличения безопасности при эксплуатации изделия, общая величина тока должна быть несколько ниже уровня рабочего тока в проходящих цепях. Контактор не обладает механическим ресурсом для сдерживания контактов в активном положении, поэтому при отсутствии направляющего потока напряжения на индуктивной катушке, он размыкает цепь. Для сдерживания цепи в активном положении применяется система «автоподхвата» с применением двух открытых контактов (пример: использование программируемого логического контроллера).

Схема контактора

до 650-660 В

Основные поломки контакторов и магнитных пускателей, и их причины

Выход из строя управляющей катушки

Причины:

было подано напряжение, от электрической сети, не соответствующее рекомендациям. То есть, была установлена катушка под напряжение 220 вольт, а напряжение подсоединяемой сети, составляло 380 вольт;
подача тока на катушку, у контактов которой, образовалась перемычка. Итог — короткое замыкание и сгоревшие контакты катушки;
межвитковое замыкание, вследствие естественного старения изоляции на медной обмотке катушки;
превышенные рабочие температуры.

Сгорание главных контактов

Причины:

неправильный расчёт параметров нагрузки на пускатель.
подключение устройства, с двумя силовыми и одним дополнительным контактом, к трёхфазной нагрузке. Дополнительный контакт не рассчитан на номинальную силу тока выше 10 А, вследствие чего, происходит сгорание более слабого звена;
низкое напряжение на катушке, вследствие чего, возникает недостаток мощности вырабатываемой силы, необходимой для сцепления главных контактов. Причина такого недостатка, кроется в разной жесткости возвратных пружин, когда возникает дребезг и уменьшается постоянство и площадь сцепления контактов.
в процессе длительного срока работы, по причине воздействия, создаваемого вибрацией, ослабевает крепление проводников с контактными выводами. Уменьшение площади смыкания контактов, влечет за собой местный перегрев, что выводит контакты из строя.

История создания

Сконструировано данное устройство было еще в середине ХХ века французской компанией “Шнайдер-Электрик”. Ставшее настоящим прорывом в области автоматизации изобретение очень быстро стало популярным. Очень востребован такой электромагнитный переключатель был в то время в СССР, правительсто которого впоследтвие выкупило у “Шнайдер-Электрик” патент на его изоборитение и достаточно быстро наладило выпуск отечественных пускателей. Многие из тех выпущенных в советские врмена моделей можно до сих пор встретить на некоторых заводах и фабриках. Собранные из качественных комплектующих они хоть и более громоздкие и менее эстетчиные, чем современные аналоги, но при этом существенно выигрывают у последних в надежности и долговености.

Особенности эксплуатации

Надежная работа коммутирующих устройств во многом зависит от соблюдения правил эксплуатации. Поэтому, используя контакторы и магнитные пускатели, следует их внимательно изучить и соблюдать во время работы.

Наиболее важными требованиями являются следующие:

Перед тем как устанавливать контактор, необходимо очистить рабочие поверхности от смазки. Проверить правильность регулировок, состояние электрических соединений.
В процессе работы необходимо проводить регулярные проверки технического состояния контактных групп. Эта процедура должна выполняться через каждые 50 тысяч срабатываний или одного аварийного отключения тока.
При зачистке поверхностей контактов обязательно должна сохраняться их первоначальная форма.
Разрывные контакты располагаются правильно относительно друг друга. Проверка расположения осуществляется с помощью копировальной бумаги.
При наличии у контакторов нескольких полюсов, проверяется состояние контактов при их одновременном замыкании.
Обязательно проверяется механическая блокировка, которая должна всегда быть в исправном состоянии.
Во время работы следует постоянно следить за размерами зазора между контактами. Они подлежат обязательной замене при уменьшении начальной толщины на 50%, а при наличии накладок – на 80%.

Магнитный пускатель

Магнитный пускатель представляет собой электромеханическое устройство управления и распределения, назначение которого заключается в запуске электродвигателя, и обеспечения его непрерывного функционирования. Данное устройство работает как трансформированный (модифицированный) контактор, он может быть дополнен комплектующими элементами. Пускатели бывают наделены системой аварийного отключения при обрыве цепи, или одной из фаз питания электродвигателя.

Пускатель выполняет функцию изменения (переключения) направления реверсивной схемы, путем перемены фаз, для чего, с этой целью в устройство помещается еще один контактор.

Магнитный пускатель

С целью уменьшения выхода тока двигателя, применяют переключатель трехфазной системы снабжения электричеством.
Работа магнитного пускателя может быть как открытой, так и защищенной (со встроенной защитой электродвигателя).
Магнитные пускателя бывают реверсивными и модульными. Реверсивные производят обращение трехфазных электродвигателей с помощью чередования напряжения и представляют собой два соприкасателя (контактора), соединенные в одном устройстве электрической или механической блокировкой.Они исключают вероятность короткого замыкания (межфазного).

Схема магнитного пускателя

Модульные пускатели являются электромагнитными устройствами, созданными для установки в распределительные электрощиты модульных стандартных изделий с креплениями. Данные модели пускателей отличаются электробезопасностью, и бесперебойной работой.

Устройство и принцип работы

Каждый пускатель и контактор являются важными элементами электрических сетей. Именно они выступают в качестве связующего звена между цепями и электроустановками. Несмотря на некоторое различие, оба прибора действуют по одному и тому же электромагнитному принципу.

Общими деталями обоих устройств являются проводные катушки с сердечниками, соединенными с контактами. Именно эти контакты участвуют в замыкании и размыкании цепи, по которой проходит электрический ток. Благодаря стальному или медному каркасу, катушка становится более прочной и быстрее охлаждается в процессе работы.

Работа устройства осуществляется следующим образом:

Напряжение поступает на катушку и дает толчок к созданию магнитного импульса.
Под его воздействием начинается движение подвижной части сердечника в направлении неподвижной части.
В результате, происходит замыкание контактов и всей цепи, в которой появляется электрический ток, включающий в работу коммутируемое электрооборудование.
После прекращения подачи электроэнергии магнитное поле пропадает и перестает удерживать сердечник.
Специальная пружинная система возвращает его в исходное положение, после чего контакты и цепь размыкаются, а оборудование отключается.

Включение и отключение устройств выполняется при помощи кнопок ПУСК и СТОП, расположенных на отдельной панели. Кнопка ПУСК приводит в действие описанные процессы, силовые контакты замыкаются и остаются в этом положении, удерживаемые вспомогательными блок-контактами.

Существуют отличия между управляющими и силовыми цепями. В первом случае питание поступает на катушку из управляющей цепи и не превышает 230 вольт. Цепь участвующая в замыкании контактов, считается силовой, поскольку ее ток существенно превышает значение силы тока в цепи управления.

Дополнительные требования к контакторам и пускателям, учитывающие потребности экономики страны и требования государственных стандартов на электротехнические изделия

Е.1 Требования к стойкости к внешним воздействующим факторам

Е.1.1 Виды климатических
исполнений — по ГОСТ
15150 и ГОСТ
15543.1.

Виды климатических
исполнений и номинальные значения климатических факторов должны устанавливаться
в стандартах и технических условиях на контакторы и пускатели конкретных серий
и типов.

Е.1.2 Номинальные
значения механических внешних воздействующих факторов — по ГОСТ
17516.1, и они должны устанавливаться в стандартах и технических условиях
на контакторы и пускатели конкретных серий и типов.

Е.2 Требования к
маркировке

Маркировка контакторов и
пускателей должна соответствовать требованиям настоящего стандарта и ГОСТ 18620.

Е.3 Требования к
упаковке, транспортированию и хранению

Е. 3.1 Требования к
упаковке контакторов и пускателей — по ГОСТ
23216.

Е.3.2 Условия
транспортирования и хранения устанавливают в стандартах и технических условиях
на контакторы и пускатели конкретных серий и типов (в зависимости от их
назначения) по ГОСТ
23216 и ГОСТ
15150.

Е.4 Требования к
гарантии

Изготовитель должен
гарантировать соответствие контакторов и пускателей требованиям настоящего стандарта
и стандартов и технических условий на контакторы и пускатели конкретных серий и
типов при соблюдении потребителем условий транспортирования, хранения, монтажа
и эксплуатации.

Гарантийный срок
эксплуатации контакторов и пускателей — не менее двух лет со дня ввода их в
эксплуатацию, при условии ввода в эксплуатацию не позднее 6 мес. со дня
получения их от предприятия-изготовителя или с даты проследования через
государственную границу России. Он должен быть указан в стандартах или
технических условиях на контакторы и пускатели конкретных серий и типов.

Е.5 Виды испытаний

Е.5.1 Контакторы и
пускатели подвергают приемочным, приемосдаточным и периодическим испытаниям в
соответствии с ГОСТ
Р 15.201 и ГОСТ
15.309; при необходимости проводят также квалификационные, типовые и
специальные испытания.

Е.5.2 Правила приемки и
методы контроля должны устанавливаться в стандартах и технических условиях на
контакторы и пускатели конкретных серий и типов.

Программа типовых испытаний по 8.1.2 настоящего стандарта является основой
для установления программ приемочных и периодических испытаний, а программа
контрольных испытаний по 8.1.3 настоящего стандарта является основой для установления
программ приемосдаточных испытаний в стандартах и технических условиях на
контакторы и пускатели конкретных серий и типов.

Ключевые слова : электромеханические контакторы и пускатели

ГОСТ Р 50030.2-99 Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели
ГОСТ Р 50030.3-99 Аппаратура распределения и управления низковольтная. Часть 3. Выключатели, разъединители, выключатели — разъединители и комбинации их с предохранителями
ГОСТ Р 50030.5.5-2000 Аппаратура распределения и управления низковольтная. Часть 5-5. Аппараты и элементы коммутации для цепей управления. Электрические устройства срочного останова с функцией механического защелкивания
ГОСТ Р 50030.5.2-99 Аппаратура распределения и управления низковольтная. Часть 5-2. Аппараты и коммутационные элементы цепей управления. Бесконтактные датчики

Функциональные возможности

Управление асинхронными электродвигателями в приводах механизмов промышленного назначения.
Включение наружного (уличного) городского освещения, наружной и внутрицеховой подсветки промышленных объектов.
Коммутация электронагревательных приборов (ТЭНов или инфракрасных обогревателей) систем электрического отопления.
Использование в качестве пусковых органов в цепях промышленной автоматики.

Принцип работы магнитного пускателя

Давайте рассмотрим на примере, показанном ниже:

При подаче напряжения на катушку пускателя 2, протекающий в ней ток притянет якорь 4 к сердечнику 1, следствием чего станет замыкание силовых контактов 3, а также замыкание (или размыкание в зависимости от исполнения) вспомогательных блок контактов, которые в свою очередь, сигнализируют в систему управления о включении или отключении устройства. При снятии напряжения с катушки магнитного пускателя под действием возвратной пружины контакты разомкнутся, то есть вернутся в свое начальное положение.

Принцип работы реверсивных магнитных пускателей такой же как и не реверсивных. Отличие заключается в чередовании фаз, которые подключает к пускателям (А – В – С одно устройство, С – В – А другое устройство). Это условие необходимо для выполнения реверса двигателя переменного тока. Также при реверсивном включении магнитных пускателей предусматривается блокировка одновременного включения устройств, чтоб избежать короткого замыкания.

Отличия контакторов от магнитных пускателей

При рассмотрении вопроса о приобретении коммутационного прибора нужно хорошо представлять себе, чем отличается пускатель от контактора. Аппараты имеют ряд конструктивных и эксплуатационных различий.

Габариты, конструктивные особенности и защищенность

Контактор может иметь до пяти полюсов. Благодаря присутствию дугогасительных камер, контакторные устройства отличаются большими размерами и значительной массой. Часто «начинка» изделия даже не помещается в корпус, чтобы не создавать дополнительное утяжеление. Однако эта «оголенность» представляет опасность для окружающих. Отсутствие корпуса также означает невозможность защититься от попадания жидкости, что накладывает ограничения на то, куда можно ставить контактор. Его помещают в специальный щиток или электрический шкаф.

Пускатели обычно являются более компактными устройствами. «Начинку» размещают в пластмассовом корпусе, что обеспечивает защиту от влаги и безопасность для пользователей и сторонних лиц. Благодаря этому, устройство можно устанавливать даже на открытом воздухе. Но у аппарата нет дугогасительной камеры, это ограничивает возможности его эксплуатации. В высокомощных электроцепях и там, где имеется большое число коммутаций, использовать пускатель не рекомендуется.

Производственный фактор

Еще одним отличием пускателя от контактора является то, что в слаботочных исполнениях изготавливаются только первые. Данная особенность – одно из обстоятельств, обеспечивающих популярность пускателей и их широкую представленность на рынке этого класса приборов. Контакторы в слаботочных цепях устанавливать не следует.

Назначение устройств

Хотя пускатели и относятся к устройствам широкого профиля, подходящим для эксплуатации во многих системах, их главной стезей являются трехфазные электродвигатели, функционирующие на переменном токе. Прибор не только запускает и отключает двигатель, но и предохраняет его от непреднамеренного запуска. Применять его можно в электросетях напряжением до 380 Вт.

В отношении контакторов можно сказать, что они могут выполнять коммутацию любых типов цепочек, но их конструктивные особенности требуют создания определенных условий. Предел напряжения будет составлять 660 В. Изделия подходят для применения в таких системах, как цепочки компенсации реактивной мощности. Используются они и для работы с электрическими двигателями и разными типами цепей, несущих высокую нагрузку.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

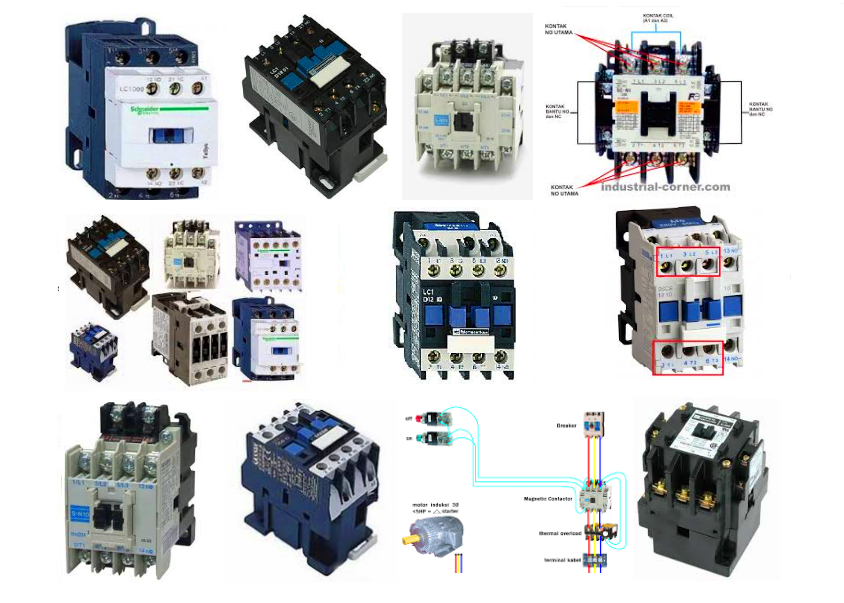

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

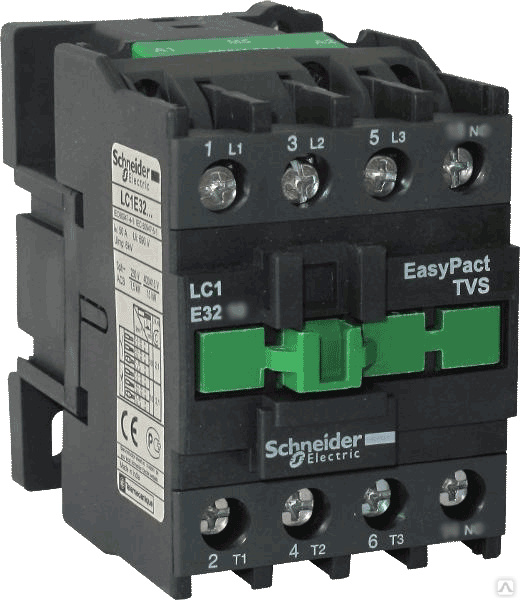

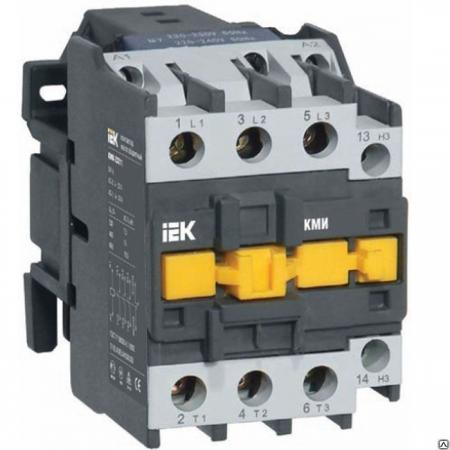

А вот устройства на следующих рисунках правильнее называть контакторами:

Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.

Выводы TheDifference.ru

Контактор может быть самостоятельным устройством или входить в состав другого оборудования.
Контактор — аппарат, в котором подвижные контакты расположены на вращающемся валу. В процессе вращения подвижные контакты замыкаются с неподвижными, в результате чего происходит запуск электродвигателя. У пускателя магнитного подвижные контакты производят возвратно-поступательные движения.
Контактор — быстродействующая контактная группа, рассчитанная на многократные переключения в течение определенного временного промежутка и управляемая внешним источником.
Пускатель — самостоятельный механизм, оснащенный дополнительным оборудованием: тепловыми реле, автоматом для пуска двигателя или дополнительной группой контактов, а также плавкими предохранителями.
Магнитный пускатель кроме простого включения/выключения, выполняет переключение направлений вращения ротора электрического двигателя, изменяя последовательность фаз, для этого он доукомплектовывается дополнительными контакторами.
Контакторы, по сравнению с пускателями, могут коммутировать огромные токи.

Как подобрать электромагнитный пускатель (контактор)? – Блог Elektrovoz

Статьи

Категории

16 Мая 2018, Ср

Электромагнитный пускатель используют для дистанционного управления силовыми нагрузками и обеспечения защиты двигателей от перегрузок током. Это обеспечивается работой тепловых реле. К выбору пускателя подходят по некоторым критериям.

Прежде, на что необходимо обращается внимание, это величина магнитного пускателя. Ток главных контакторов пускателя должен превышать уровень тока нагрузки. Также необходимо отслеживать рабочее напряжение катушки, которая должна соответствовать напряжению цепи управления. Еще одна характеристика — она должна соответствовать количеству контактов в схеме управления. Контактор должен соответствовать условиям той среды, где он установлен. Наличие теплового реле позволит включать и выключать устройство при перегрузке системы. Важно обратить внимание на то, какое количество включений и выключений осуществляет прибор. Если таких функций прибор осуществляет много стоит выбрать бесконтактные пускатели. Очень хорошо, если электромагнитный контактор будет иметь дополнительные элементы управления такие, как кнопки и лампочки.

Для чего используют электромагнитный пускатель?

Магнитные пускатели это устройства, которое используют для запуска двигателя и разгона его до номинальной скорости. Он предназначен для обеспечения бесперебойной работы и защиты цепей и электродвигателя от перегрузок и скачков тока. Электромагнитные пускатели используют в системах управления с микропроцессорной техникой.

Магнитный пускатель также берет на себя функцию переключения направлений вращения ротора электродвигателя, чем изменяет последовательность фаз. Чтобы это произошло, он должен быть оснащен дополнительными контакторами.

Подключение магнитного пускателя — розетки, в однофазной сети 220В

Принцип работы магнитного пускателя

Принцип действия. Электропускатель состоит из катушки индивидуальности. Над ней располагается магнитопровод. При подаче на катушку напряжения, она пропускает через себя ток и таким образом образуется магнитное поле. Такое поле притягивает сердечник пускателя и замыкает контакты.

Который выбрать контактор?

Если возникает вопрос, который контактор выбрать, стоит обратить внимание на некоторые детали. Надо выбирать устройство в зависимости от того, где Вы будете его использовать. Здесь основную роль играет необходимое напряжение и величина тока главной цепи. Необходимо определиться с желаемым режимом работы. Это могут быть такие режимы, как длительные, прерывистые, кратковременные и смешанные. Подбирайте контактор в зависимости от количества имеющихся полюсов (их может насчитываться до 5). В зависимости от этих параметров будет зависеть и тип контактора.

Купить электромагнитный пускатель (контактор) по низким ценам Вы сможете в интернет-магазине «Электровоз». Отправка товара напрямую, со склада, позволяет существенно сэкономить. У Вас есть возможность заказать пускатель как в розницу, так и оптом. Весь товар перед отправкой проверяется на отсутствие дефектов.

Поделитесь статьей:

Cсылка скопирована

Скопировать ссылку

https://elektrovoz. com.ua/blog/kak-podobrat-elektromagnitnyj-puskatel-kontaktor.html

Статьи

Выбор сечения проводов и кабеля в зависимости от тока и мощности

08 Июня 2020

Статьи

Как подключить розетку

07 Июня 2020

Статьи

Таблица перевода Амперы в Ваты

06 Июня 2020

Статьи

Автоматический выключатель, как рассчитать который нужен?

05 Июня 2020

Статьи

Что такое емкость аккумулятора

04 Июня 2020

Статьи

Какие бывают счетчики электроэнергии?

03 Июня 2020

Больше статей

Как выбрать контактор?

Хотя контактор не является сложным устройством, при выборе контактора необходимо учитывать несколько факторов. Использование продукта, подходящего в соответствии с требованиями сети и нагрузки, предотвращает возможные механические и электрические сбои. В этой статье описываются параметры выбора контактора для двигателей и других нагрузок.

Ниже приведены параметры выбора контактора.

Количество полюсов

Силовые контакторы бывают 3-х или 4-х полюсные. Вы должны выбрать подходящий контактор в соответствии с количеством фаз нагрузки. Например, если вы хотите управлять трехфазным двигателем, вам следует использовать трехполюсный контактор. Если вы хотите отключить нейтраль, вам следует выбрать 4-полюсную версию.

Категория использования

Характеристики нагрузки являются еще одним важным параметром выбора. Категории применения контакторов определены в стандарте IEC 60947-4-1. Прежде всего, вы должны знать область применения контактора и выбрать подходящий продукт в соответствии с характеристиками нагрузки. Например, поскольку электродвигатель потребляет пусковой ток при пуске, контактор должен проводить этот избыточный ток во время замыкания. Вот почему вы должны выбрать контактор в соответствии с категорией использования AC-3. Если вы хотите переключить контур резистивного нагрева, вы должны выбрать его в соответствии с категорией использования AC-1. Для цепей освещения возможна категория AC-5.

Ток и мощность

Подходящий контактор следует выбирать в зависимости от тока или мощности нагрузки. Если выбрать маленький контактор, контакты изнашиваются и заедают. Это вызывает опасные последствия.

Напряжение катушки

Это управляющее напряжение, подаваемое на катушку. Когда катушка находится под напряжением, магнитное поле изменяет положение основных контактов. Если на катушку подать чрезмерное напряжение, она сгорит. Если к катушке приложено меньшее напряжение, то силовые контакты за очень короткое время совершают непрерывные вибрирующие рывки. Вот почему вы должны подавать на катушку правильное управляющее напряжение.

Номинальное рабочее напряжение (Ue), Напряжение изоляции (Ui), Импульсное напряжение (Uimp)

Номинальное рабочее напряжение указывает значение напряжения, которое контактор может подавать при номинальных условиях. Это межфазное напряжение в трехфазном приложении. Напряжение изоляции является эталонным напряжением для диэлектрических испытаний и расстояния утечки. Импульсное напряжение указывает максимальное значение напряжения, которое контактор может выдержать при импульсах без ухудшения характеристик. Эти значения следует проверять по каталогам.

Количество вспомогательных контактов

Внутренние вспомогательные контакты работают синхронно с основными контактами. Вспомогательные контакты предоставляют информацию об открытом или замкнутом состоянии контактора. Вспомогательные контакты могут быть доступны внутри, например, 1НО, 1НЗ, 1НО + 1НЗ и т. д. Кроме того, они могут быть установлены снаружи контактора.

Размер

Размеры электротехнических изделий с каждым днем становятся все меньше. Чем меньше размер, тем лучше для пользователя. По мере уменьшения размера изделия уменьшается размер электрощита. Кроме того, уменьшается длина расходных материалов, таких как кабели и кабельные каналы.

Типы и положения монтажа

Силовые контакторы низкого напряжения обычно подходят для монтажа на DIN-рейку. В моделях с креплением на опорной плите винты следует затягивать в соответствии со значениями крутящего момента, указанными на изделии при сборке. В противном случае гарантия на товары может быть прекращена. Кроме того, в каталогах контакторов есть информация о монтажных уголках, размещаемых в щите.

Тип соединения

Контакторы могут быть изготовлены с винтовыми и пружинными зажимами. При вводе кабеля винтовые модели можно подтягивать отверткой, а пружинные модели можно монтировать без затяжки. Если время сборки критично, можно отдать предпочтение пружинным моделям.

Стандарты

Стандарты и сертификация являются другими важными факторами. В частности, контактор, соответствующий стандарту UL, может иметь другие технические характеристики. Продукт также может соответствовать стандартам IEC и UL. Вы должны проверить это по каталогам.

Дополнительные принадлежности

Контактор имеет множество электрических и механических принадлежностей. В зависимости от потребности доступны аксессуары, такие как механическая блокировка, реле времени, варистор, защита клемм, расширитель клемм, соединительные шины и т. д.. Аксессуары должны быть совместимы с типом контактора.

Тепловыделение на полюсах

Значение тепловыделения от одного из главных контактов при номинальной работе. Это значение следует учитывать при расчете охлаждения и вентиляции электрощита.

Максимальная рабочая температура и температура хранения

Максимальная температура контактора под напряжением и максимальная температура во время хранения отличаются друг от друга. Эти значения следует учитывать и не превышать.

Максимальная рабочая высота над уровнем моря

При использовании на высоте выше максимальной необходимо выполнить расчет снижения мощности и выбрать соответствующий контактор.

Электрическая и механическая износостойкость

Электрическая износостойкость — это количество циклов переключения, которое контактор может выполнить в нагруженном состоянии. Рабочий ток зависит от рабочего напряжения и категории использования. Количество циклов переключения контактора без энергии называется механическим ресурсом.

Ударопрочность и вибростойкость

Ударопрочность — это значение, определяемое для транспортных средств, кранов, судовых приложений, съемного оборудования. Контакты должны выдерживать указанные значения «G» без изменения своего положения. В случае вибрации устройства с амплитудой и частотой вибрации, установленными для лодок и других транспортных средств, должны продолжать работать. Особенно в таких приложениях, как железные дороги, желательно, чтобы эти значения были высокими.

Рабочие пределы катушки

Верхний и нижний пределы номинального управляющего напряжения питания. Если на катушку подается напряжение между этими значениями, контактор должен тянуть. Например, контактор, обычно работающий при 110 В переменного тока, имеет допуск 0,85 x Uc min … 1,1 x Uc. Это означает, что при подаче любого управляющего напряжения от 93,5В до 121В контакты изменят положение.

Значения потребления катушки

Катушки потребляют энергию в момент вытягивания и удерживания. Если потребление при вытягивании и удержании достаточно низкое, возможно даже переключение контактора непосредственно с ПЛК без использования каких-либо дополнительных интерфейсов.

Время отклика

Это время, прошедшее после подачи питания на катушку до полного замыкания контактов. В качественных контакторах это время короткое.

Как выбрать контактор для любого применения

Опубликовано 23 октября 2017 г. автором springercontrols

В предыдущих сообщениях блога мы говорили о различиях между IEC и NEMA и обсудили основы пускателя двигателя. Сегодня мы поговорим о выборе контактора для ваших требований. Есть 5 основных моментов, которые следует учитывать при определении размера контактора для вашего приложения:

Сила тока при полной нагрузке при сетевом напряжении

Первое, на что следует обратить внимание, это нагрузка, которая измеряется в амперах. Сила тока нагрузки представляет собой величину тока, необходимого для питания вашего устройства от сетевого напряжения.

Важно знать это при линейном напряжении, которое вы собираетесь использовать, потому что ток будет изменяться в зависимости от напряжения в соответствии с P = IV (иногда называемым P = VA), где P — работа, выполняемая в единицу времени, обычно выражается в ваттах. I (или А) — электрический ток в амперах, а V — напряжение. Поскольку P основан на требованиях к мощности вашего устройства, он останется постоянным, если вы понизите напряжение, ток должен увеличиться, чтобы сбалансировать уравнение, и наоборот. Вообще говоря, с двигателями и другим промышленным оборудованием, вы должны посмотреть на паспортную табличку, чтобы подтвердить входное напряжение и силу тока при полной нагрузке (FLA).

Если у вас нет спецификаций оборудования или заводской таблички, NEC (National Electric Code) создал таблицу размеров контакторов, чтобы помочь определить FLA для данного размера двигателя с короткозамкнутым ротором при заданном напряжении в соответствии со стандартами IEC, и мы мы преобразовали диаграмму NEC в калькулятор. Используйте его в качестве руководства, но всегда, когда это возможно, обращайтесь к заводской табличке оборудования за конкретной информацией, поскольку FLA может сильно различаться в зависимости от множества факторов. Выберите мощность двигателя, входное напряжение и одну или три фазы из раскрывающихся списков, после чего отобразится рассчитанная сила тока при полной нагрузке.

Калькулятор тока при полной нагрузке двигателя

Напряжение катушки контактора

Затем следует подтвердить управляющее напряжение, которое будет использоваться для питания контактора. Оно может совпадать с сетевым напряжением, однако часто для контактора выбирается более низкое напряжение из соображений безопасности. Как правило, напряжение катушки составляет 250 В или ниже.

Категории использования IEC

В стандарте

IEC используются категории использования или «коды» для конкретного описания типа электрической нагрузки и рабочего цикла нагрузки (нагрузок). Это важно, потому что они частично определяют, какой контактор вы используете. Например, если у вас есть два приложения, в которых используется один и тот же двигатель, но в одном случае двигатель будет просто включен в течение длительного периода времени, а в другом будет постоянно включаться/выключаться, вы, скорее всего, будете использовать два разных Контакторы IEC для любого применения. Двигатель, который будет постоянно включаться/выключаться, потребует более высоких токовых нагрузок и, следовательно, потребует более крупного контактора. Ниже приведена таблица категорий использования контакторов IEC. Выбор правильного кода использования продлит срок службы контактора. Неправильно указанный контактор IEC может работать в течение определенного периода времени, но срок его службы будет значительно сокращен.

АС-1	Неиндуктивные или слабоиндуктивные нагрузки, напр. Нагреватели
АС-2	Двигатели с контактными кольцами: отключение
АС-3	Электродвигатели с короткозамкнутым ротором: запуск, отключение двигателей во время работы
АС-4	Электродвигатели с короткозамкнутым ротором: пуск, глушение, толчковый режим
АС-5а	Переключение газоразрядных ламп
АС-5b	Переключение ламп накаливания
АС-6а	Коммутация трансформаторов
АС-6б	Переключение конденсаторных батарей
АС-7а	слабоиндуктивные нагрузки в бытовых приборах: напр. Миксеры, блендеры
АС-7b	Мотор-нагрузки для бытовых приборов: напр. Вентиляторы центрального пылесоса
АС-8а	Блок управления двигателем герметичного компрессора хладагента с ручным сбросом перегрузок
AC-8b	Герметичный блок управления двигателем компрессора хладагента с автоматическим сбросом перегрузок
АС-12	Управление резистивными нагрузками и полупроводниковыми нагрузками с оптронной развязкой
АС-13	Управление полупроводниковыми нагрузками с трансформаторной изоляцией
АС-14	Управление малыми электромагнитными нагрузками
АС-15	Управление электромагнитными нагрузками переменного тока
АС-20	Соединение и отключение без нагрузки
АС-21	Коммутация резистивных нагрузок; в том числе умеренные перегрузки
АС-22	Коммутация смешанных резистивных и индуктивных нагрузок, включая умеренные перегрузки
АС-23	Переключение нагрузки двигателя или другой нагрузки с высокой индуктивностью
А	Защита цепей без номинального кратковременного выдерживаемого тока
Б	Защита цепей с номинальным кратковременно выдерживаемым током
DC-1	Неиндуктивные или слабоиндуктивные нагрузки, печи сопротивления, нагреватели
ДС-3	Двигатели параллельные, пусковые, глушильные(1), толчковые(2), динамическое торможение двигателей
DC-5	Серийные двигатели, пусковые, заглушенные(1), толчковые(2), динамическое торможение двигателей
DC-6	Переключение ламп накаливания
DC-12	Управление резистивными нагрузками и полупроводниковыми нагрузками с оптронной развязкой
DC-13	Управление электромагнитами постоянного тока
DC-14	Управление электромагнитными нагрузками постоянного тока, имеющими в цепи экономичные резисторы
DC-20	Соединение и отключение без нагрузки
ДС-21	Коммутация резистивных нагрузок, включая умеренные перегрузки
DC-22	Коммутация смешанных резистивных и индуктивных нагрузок, включая умеренные перегрузки (например, параллельные двигатели)
DC-23	Коммутация высокоиндуктивных нагрузок (например, серийных двигателей)

Поскольку Springer Controls в основном работает с промышленными системами управления, мы сосредоточимся конкретно на двигателях, в частности на AC-3 и AC-4. Двигатели — это то, что мы называем «индуктивными» нагрузками, что означает индуцированное напряжение из-за вращательных эффектов двигателя. Это отличается от резистивной нагрузки, где электричество производит тепло и/или движение, например, лампа накаливания или электрический нагреватель. Наиболее распространенной ошибкой, которую мы наблюдаем, является неправильный выбор AC-3, когда AC-4 был бы более подходящим, что приводит к сокращению срока службы контактора. Если двигатель будет работать в толчковом режиме или будет часто останавливаться/запускаться, это следует учесть, выбрав контактор немного большего размера. Вопрос не только в том, какой тип устройства вы питаете, но и в том, как его можно использовать. Springer Controls рассчитывает наши контакторы на 10 миллионов операций, чтобы обеспечить долгий срок службы.

Реверсивные и нереверсивные контакторы

Другое соображение заключается в том, требует ли работа двигателя реверсирования направления, и в этом случае потребуется реверсивный контактор. Реверсивный контактор представляет собой сборку из двух контакторов (по одному для каждого направления), соединенных механической и/или электрической блокировкой, чтобы обеспечить одновременное питание только одного контактора.

Вспомогательные контакты

Вспомогательные контакты позволяют выполнять дополнительные операции, когда контактор находится под напряжением. Можно добавить несколько вспомогательных контактов в нормально разомкнутой или нормально замкнутой конфигурации. Хорошим примером использования вспомогательных контактов может быть включение контрольной лампочки, указывающей на то, что двигатель работает. Добавление дополнительных контактов к контактору стоит недорого и может сэкономить вам время и деньги, если вы потратите время на просмотр операции в целом.

Ответив на эти 5 вопросов, вы должны быть готовы полностью указать контактор, отвечающий вашим требованиям. Если у вас все еще есть вопросы о том, как определить размер контактора, или вы хотите получить мнение эксперта, не стесняйтесь обращаться к экспертам Springer Controls с любыми вопросами, которые могут у вас возникнуть!

в разделе: Новости

Как правильно выбрать контактор переменного токаAnssin electric

Как правильно выбрать контактор переменного тока

Выбор контакторов должен соответствовать требованиям управляемого оборудования.
Помимо того, что номинальное рабочее напряжение контактора должно быть таким же, как и у контролируемого оборудования, мощность нагрузки, использование видов, рабочая частота, срок службы, режим установки, размер и экономичность управляемого оборудования — все это является основой для выбора. .

1) Выбор контактора переменного тока для управления электрическим нагревательным прибором

Этот тип оборудования включает в себя печь сопротивления, нагреватель с регулировкой температуры и т. д. Диапазон колебаний тока для такого типа нагрузки очень мал. По используемым сортам относится к АС-1. Такой вид нагрузки легко контролировать с помощью контактора, и операция выполняется нечасто. Поэтому при выборе подходящего контактора следует учитывать только то, что его согласованный ток нагрева Ith должен быть в 1,2 раза больше рабочего тока электронагревательного оборудования.
Пример 1 : попробуйте выбрать контактор для управления трехфазной Y-образной печью сопротивления на 380 В и мощностью 15 кВт.
Решение: сначала рассчитайте номинальный рабочий ток Ie каждой фазы.
Ith＝1,2Ie=1,2 × 22,7=27,2A
Таким образом, можно выбрать контактор любого типа с согласованным током нагрева Ith ≥ 27,2a.

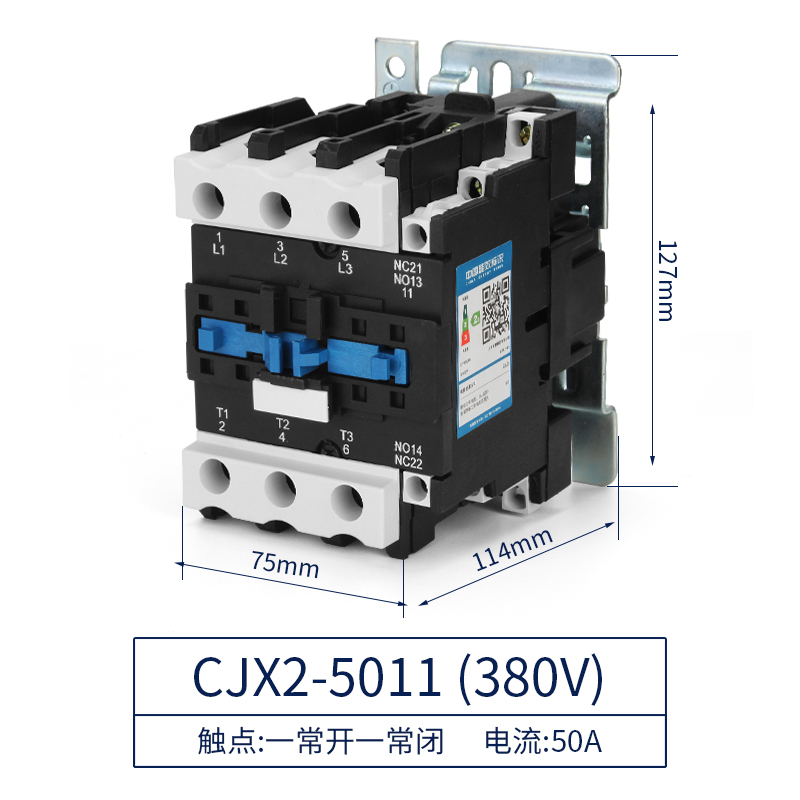

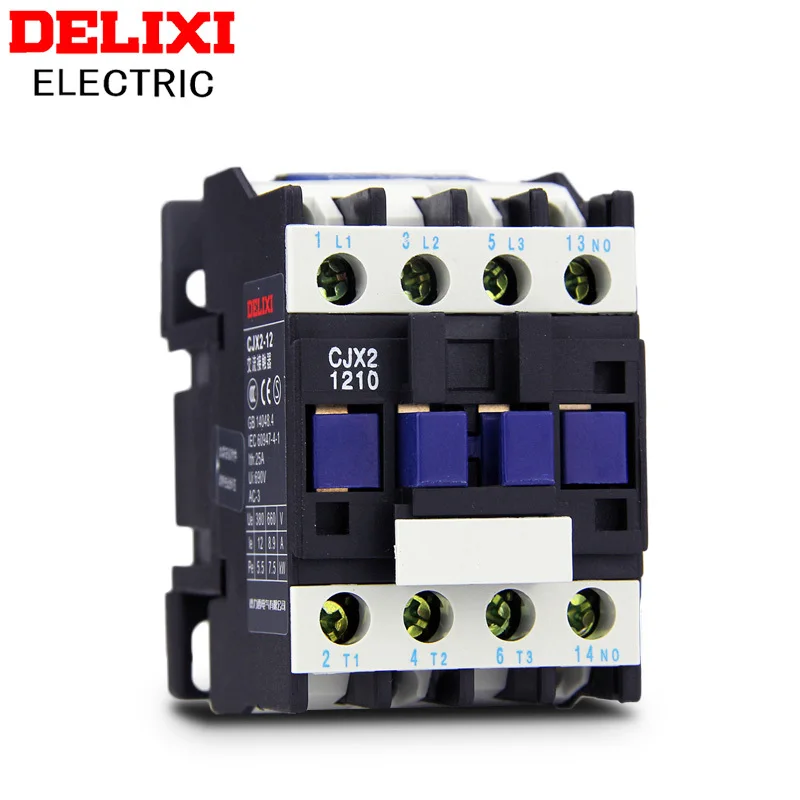

Такие как: CI20-25, CJX2-18, CJX1-22, CJX5-22 и другие модели.

2) Выбор контакторов для управления осветительным оборудованием

Существует множество типов осветительного оборудования. Разные типы осветительного оборудования имеют разный пусковой ток и время пуска. Этот вид нагрузки относится к использованию типов AC-5a или AC-5b. Если время пуска осветительного оборудования очень короткое, то при выборе контактора следует учитывать, что его согласованный ток нагрева Ith может быть равен 1,1-кратному рабочему току Ie в осветительном оборудовании. Если время пуска осветительного оборудования немного больше, а его коэффициент мощности низкий, при выборе контактора следует учитывать, что его согласованный ток нагрева Ith больше, чем рабочий ток осветительного оборудования, как показано в таблице 1. 9.0003

Таблица 1 Принцип выбора контактора для управления осветительным оборудованием

3) Выбор контактора для управления сварочным трансформатором

Сварочный трансформатор имеет резко большой ток из-за короткого замыкания электрода на вторичной стороне, и имеет большой ток на первичной стороне. Следовательно, выбор контактора должен основываться на номинальной мощности трансформатора, номинальном рабочем токе, токе короткого замыкания и частоте сварки на первичной стороне во время короткого замыкания электрода. Этот тип нагрузки относится к AC-6a. Таблица 2 является справочной таблицей выбора.

Таблица 2 справочный список для выбора контактора сварочного трансформатора

4) Выбор контактора для асинхронного двигателя AC-3

Двигатели включают асинхронный двигатель и асинхронный двигатель с фазным ротором, а их типы использования: AC-2, AC-3 и AC-4 соответственно. Поэтому для двигателей разных моделей и назначения выбираются контакторы разной конструкции.
Пусковой ток асинхронного двигателя примерно в 6 раз превышает номинальный ток двигателя Ie, а ток отключения контактора равен номинальному току двигателя Ie. Его тип использования AC-3, такой как водяной насос, вытяжной вентилятор, машина для волочения проволоки, сверлильный станок, печатный станок и машина для горячей резки на сталелитейном заводе. Здесь можно выбрать контактор переменного тока прямого действия.
Выбранные методы включают метод справочной таблицы и метод кривой. Номинальный рабочий ток и мощность управляемого двигателя при различных номинальных рабочих напряжениях непосредственно указаны в образцах продукции, чтобы избежать перенастройки пользователей. В это время контактор можно выбрать методом справочной таблицы в соответствии с мощностью или номинальным рабочим током двигателя.

5) Выбор контактора для асинхронного двигателя с фазным ротором AC-2

При такой нагрузке ток включения и ток отключения контактора в 2,5 раза больше номинального тока Ie в двигателе — AC-2 с помощью сортировки. Как правило, больше подходят контакторы переменного тока вращательного типа.
Поскольку его электрическая износостойкость выше, чем у преобразователя прямого действия, и его легко ремонтировать. При выборе можно свериться с таблицей по номинальному току двигателя. (Примечание: CJ12B не следует выбирать для случаев с большим количеством рабочих циклов в час). Можно также выбрать контактор переменного тока прямого действия, но его электрическая износостойкость не так велика, как у контактора вращательного типа. При использовании контактора прямого действия типа АС-3 с электрической износостойкостью 1,2 млн. в типе АС-2 его электрическая износостойкость достигает 100000 раз.

6) Выбор контактора для асинхронного двигателя AC-4

Когда двигатель работает в толчковом режиме или в режиме обратного хода или при торможении с обратным подключением, нагрузка отличается от AC-3, а его подключаемый ток составляет 6 Ie, относящийся к АС-4.
При условии номинального напряжения 380 В в типе AC-4 указан номинальный рабочий ток контактора. Исходя из этого, можно рассчитать управляемую мощность двигателя Pe АС-4.
Например, при номинальном напряжении 380 В n типа AC-4 номинальный рабочий ток CJX1-9Контактор переменного тока 3,3А. Мы знаем, что номинальная выходная мощность двигателя =3UeIeCOSΦη.
Предполагая, что COS двигателя = 0,85, η = 0,9, подставьте значение номинального тока 3,3 А при условии AC-4 в приведенном выше контакторе в приведенную выше формулу, тогда = 3×380×3,3×0,85×0,9= 1,66 кВт
То есть при номинальном напряжении 380 В в типе AC-4 управляемая мощность двигателя Pe трехфазного асинхронного двигателя, которым управляет контактор переменного тока CJX1-9, составляет около 1,66 кВт или меньше.
Если срок службы контакта можно сократить соответствующим образом, номинальный рабочий ток AC-4 можно соответствующим образом увеличить. Когда частота включения-выключения очень низкая, контакторы AC-4 могут быть выбраны в соответствии с типом AC-3.

7) Выбор контактора для двигателя со смешанной нагрузкой в нормальном двухпозиционном и толчковом режимах работы.

Срок службы контакта X при смешанном использовании можно рассчитать по следующей формуле:
X=A/［1+0,01*C*(A/B-1)］
Например: в трехфазном асинхронном двигателе мощностью 37 кВт COSΦ=0,85, 380 В, Ie=72 A. В нем используется контактор типа 3ТБ48 для коммутации в смешанных режимах работы, а на его толчковый режим (АС-4) приходится 30% от общего количества коммутационных операций. Попробуйте рассчитать срок службы контакта X.
Проверьте кривую ресурса контактора типа 3ТБ48 и получите, что электрическая износостойкость при АС-3 составляет А = 1,2 × 106 раз, электрическая износостойкость при АС-4 составляет В = 5 × 104 х
C = 30 %, поэтому ресурс контактора в смешанном режиме работы: X = 15,2 * 104

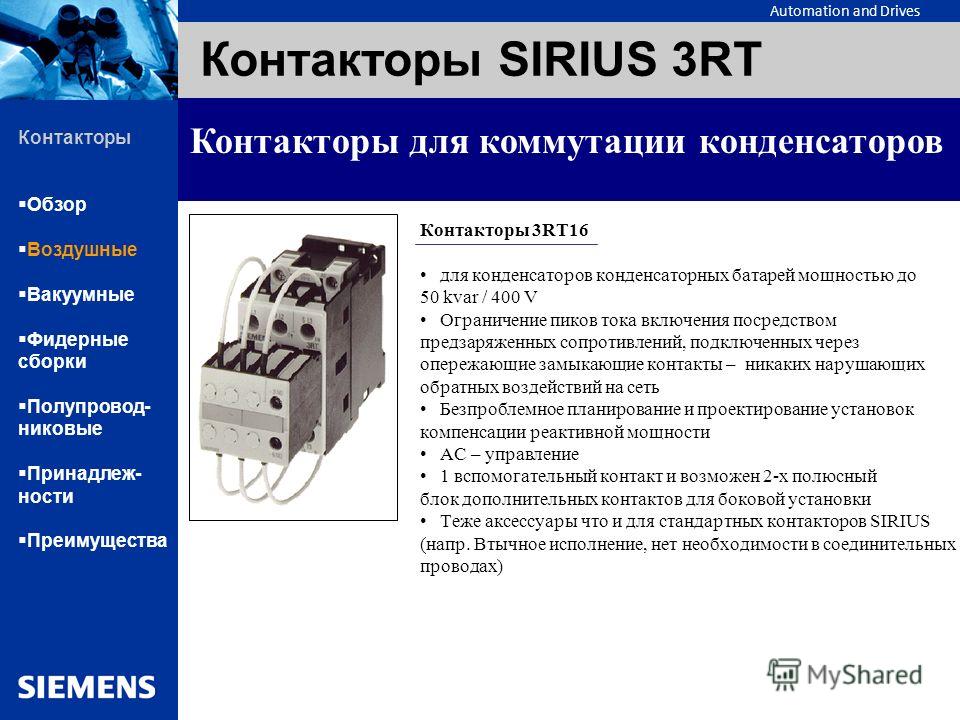

8) Выбор контактора для конденсатора

Как упоминалось выше, контактор, как правило, требуется для уменьшения емкости, поскольку при подключении контактора к конденсаторной батарее возникает высокий пусковой ток замыкания, и контактор может серьезно сгореть. в процессе закрытия. Контактор серии
TIK1 для коммутации конденсаторов специально разработан для коммутации конденсаторов, и продукты этой серии используют последовательное сопротивление для подавления пускового тока.

Меры предосторожности при выборе контактора переменного тока

1) работа контакторов при последовательном и параллельном соединении

Многие электрооборудования являются однофазными нагрузками, поэтому полюса многополюсных контакторов могут использоваться при параллельном соединении, например сопротивление печь, сварочный трансформатор и т. д.
При параллельном соединении нескольких полюсов можно выбрать контакторы меньшей мощности. Однако следует обратить внимание на то, что согласованный ток нагрева контактора при параллельном соединении не полностью пропорционален количеству полюсов при параллельном соединении. Значения сопротивления цепей от подвижного и статического контакта не совсем одинаковы, так что протекающий через них ток распределяется неравномерно.
Следовательно, при параллельном соединении двух полюсов ток может увеличиться только в 1,8 раза. В то время как ток может увеличиться только в 2 ~ 2,4 раза при параллельном соединении трех полюсов. Кроме того, следует указать, что соединительная и отключающая способность не могут быть улучшены, так как контакты каждого полюса не могут быть соединены и разъединены одновременно при параллельном соединении.
Иногда полюса контактора можно использовать для последовательного соединения. Благодаря увеличению точек контакта дуга может быть разделена на множество секций, что улучшает способность гашения дуги и ускоряет гашение дуги.
Таким образом, рабочее напряжение может быть увеличено при последовательном соединении полюсов, но оно не может превышать номинальное напряжение изоляции контактора. При последовательном соединении согласованный ток нагрева и номинальный рабочий ток контакторов не изменятся

2) Влияние частоты сети

Для главной цепи изменение частоты влияет на скин-эффект. Когда частота высока, скин-эффект увеличивается. Для большинства продуктов частота 50 Гц и 60 Гц мало влияет на повышение температуры токопроводящей цепи. Однако, когда дело доходит до катушки притяжения, все становится иначе. Когда катушка притяжения, рассчитанная на 50 Гц, используется на частоте 60 Гц, ее магнитный поток магнитной проволоки будет уменьшен, и ее электромагнитное притяжение также будет уменьшено. Таким образом, можно ли его использовать, зависит от предела его конструкции. Как правило, клиенты должны использовать его в соответствии с сертифицированным значением и делать заказы в соответствии с рабочей частотой сети.

3) Влияние рабочей частоты

Необходимо учитывать, что количество рабочих циклов контактора в час оказывает большое влияние на повреждение контакта. Применимая рабочая частота указана в технических параметрах контактора. Когда фактическая рабочая частота электрооборудования выше заданного значения, контактор необходимо использовать с пониженной мощностью.

Меры предосторожности при установке и использовании контактора переменного тока

Срок службы и эффективность контактора зависят не только от технических характеристик самого изделия, но и от правильного использования и технического обслуживания изделия.
Обратите внимание на следующие моменты при установке и регулировке:

1. Перед установкой

1.1Проверьте, соответствуют ли данные на заводской табличке и катушке изделия (такие как номинальное напряжение, ток, рабочая частота и коэффициент нагрузки). ) соответствуют требованиям фактического использования.
1.2 Для подвижных частей размыкающего и замыкающего контактора изделие должно быть гибким и не заедать.
1.3 Если антикоррозийное масло покрывает область полюса железного сердечника контактора, его необходимо вытереть перед использованием, чтобы предотвратить отключение и разрядку контактора из-за налипания масляной грязи.
1.4 Проверить и отрегулировать рабочие параметры контакта (зазор между разомкнутыми контактами, перебег, начальное давление и конечное давление и т. д.), а также соединить контакты на каждом полюсе, подключенном одновременно.

2. Установка и регулировка

2.1 При монтаже проводки обратите внимание на то, чтобы не пропустить винты, шайбы, клеммы и другие детали, чтобы не вызвать заедание или короткое замыкание в контакторе. При установке винты должны быть затянуты, чтобы предотвратить ослабление при вибрации.
2.2 После проверки правильности подключения проводки на катушку притяжения необходимо подать питание, несколько раз открывая и закрывая ее при условии, что главный контакт не заряжен. Продукт можно вводить в эксплуатацию только после проверки эффективности действия продукта.
2.3 Для контакторов, используемых для реверсивного преобразования, для обеспечения эффективной блокировки помимо электрической блокировки должен быть установлен механизм механической блокировки.

3. Использование

3.1 В процессе использования необходимо регулярно проверять все части изделия. Требуется, чтобы подвижные части не заедали, а неподвижные не болтались. Если что-то повреждено, оно должно быть заменено вовремя.
3.2 Контактная поверхность должна быть защищена и часто очищаться, и не допускается использование на ней масла. Когда на контактной поверхности из-за дуги образуются комочки, их необходимо вовремя удалять. Когда контакт сильно изношен, его необходимо вовремя заменить.
Однако следует отметить, что черная оксидная пленка имеет низкое контактное сопротивление, которое образуется на поверхности контактов, выполненных из серебра и сплава на его основе, при разрыве дуги. Это не приведет к ухудшению контакта, поэтому черную окисную пленку подпиливать не нужно, иначе срок службы контактов сильно сократится.
3.3 Оригинальный контактор с камерой гашения дуги должен использоваться с камерой гашения дуги во избежание короткого замыкания. Крышка дуги, сделанная из глины, хрупкая, поэтому следует избегать столкновений. Если он сломан, он должен быть заменен вовремя.

Как устранить неисправность контактора переменного тока?

Контактор переменного тока Неподвижность или бесполезное действие

Вопросы: Напряжение питания слишком низкое или слишком сильно колеблется
Недостаточная мощность рабочей цепи или обрыв, ошибка соединения и
плохое соединение контакта управления
Ответ: Увеличьте мощность, исправьте и отремонтируйте контакт управления
Вопросы: Напряжение источника питания не соответствует напряжению катушки
Ответ: Замените катушку
Вопросы: Само изделие повреждено (при следующих обстоятельствах: катушка сломана или сгорела, заедание движущихся частей машины, перекос вращающегося вала и т. д.)
Ответ: Замените катушку, чтобы устранить заедание
Вопросы: Слишком сильное давление и выбег контактной пружины
Ответ: При необходимости отрегулируйте параметры контакта
Вопросы: Источник питания находится слишком далеко от контактора, а соединительный провод слишком тонкий
Ответ: Замените более толстый соединительный провод

Контактор переменного тока Нет разряда или разрядка происходит медленно

Вопросы: Давление контактной пружины чрезмерное
Ответ: Отрегулировать параметры контакта
Вопросы: Контакт приварен
Ответ: Устранить дефект сварки и отремонтировать или заменить контакт
Вопросы: Заедание подвижных частей машины и перекос вращающегося вала
Ответ: Устранить залипание и отремонтировать поврежденные детали
Вопросы: Повреждена реактивная пружина
Ответ: Замените реактивную пружину
Вопросы: Масляные пятна или пыль в области полюса стального сердечника
Ответ: Очистите область полюса железного сердечника
Вопросы: Срок службы Е-сердечника слишком велик, так что воздушный зазор для размагничивания в цепи исчезает, а остаточный магнетизм увеличивается, из-за чего сердечник не разряжается
Ответ: Заменить железный сердечник

Катушка контактора переменного тока перегрелась или сгорела

Вопросы: Напряжение питания слишком высокое или слишком низкое
Ответ: Отрегулируйте напряжение питания
Вопросы: Технические параметры (такие как номинальное напряжение, частота, коэффициент нагрузки и применяемый рабочий механизм) катушки не соответствуют фактическим условиям эксплуатации
Ответ: Замените катушку или контактор
Вопросы: Рабочая частота слишком высока
Ответ: Выберите другие подходящие контакторы
Вопросы: Катушка изготовлена некачественно или из-за механических повреждений, повреждения изоляции и т. д.
Ответ: Замените катушку и устраните неисправность, вызванную механическим повреждением катушки
Вопросы: Особые условия окружающей среды: влажный воздух, агрессивный газ или высокая температура окружающей среды
Ответ: используйте катушку специальной конструкции
Вопросы: Заедание подвижных частей
Ответ: Устранить заедание
Вопросы: Полюса сердечника переменного тока не гладкая или в цепи слишком большой воздушный зазор для размагничивания
Ответ: очистите полярную зону или замените железный сердечник
Вопросы: Две катушки, полученные при работе постоянного тока контактора переменного тока, перегреваются, потому что нормально замкнутый блокирующий контакт не заряжается при сварке плавлением
Ответ: Отрегулируйте параметры блокировочного контакта и заменить сгоревшую катушку

Сильный шум электромагнита (AC)

Вопросы: Слишком низкое напряжение питания
Ответ: Увеличьте напряжение рабочей цепи
Вопросы: Слишком сильное давление контактной пружины
Ответ: Отрегулируйте давление контактной пружины
Вопросы: Магнитная система перекошена или механически застряла, так что железный сердечник невозможно притянуть ровно
Ответ: Устранить механическое заедание
Вопросы: Область полюса заржавела или посторонние предметы прилипли к области полюса железного сердечника (например, масляные пятна и пыль)
Ответ: Очистите область полюса железного сердечника
Вопросы: Кольцо короткого замыкания сломано
Ответ: Замените стальной сердечник или кольцо короткого замыкания
Вопросы: Полярная часть железного сердечника чрезмерно изношенный и негладкий
Ответ: Заменить железный сердечник

Сварной контакт

Вопросы: Слишком высокая рабочая частота или продукт перегружен
Ответ: Замените соответствующий контактор
Вопросы: Короткое замыкание на стороне нагрузки
Ответ: Устраните короткое замыкание и замените контакт
Вопросы: Слишком малое давление контактной пружины
Ответ: Отрегулируйте давление контактной пружины
Вопросы: Имеются вздутия металлических частиц или инородные тела на контактной поверхности
Ответ: Очистите контактную поверхность
Вопросы: Напряжение рабочей цепи слишком низкое или механическое заедание, что приводит к остановке процесса притяжения, и контакт останавливается в положении, в котором он только что был установлен. и сделать контактор эффективным привлеченным

Контакт перегрелся или сгорел после восьмичасовой работы

Вопросы: Слишком малое давление контактной пружины
Ответ: Увеличьте давление контактной пружины
Вопросы: Масляные пятна на контакте, или поверхность не гладкая, имеются вздутия металлических частиц
Ответ: Очистите контактную поверхность
Вопросы : Слишком высокая температура окружающей среды или используется в плотно закрытом блоке управления
Ответ: Уменьшите мощность контактора
Вопросы: Медный контакт используется для долговременной работы
Ответ: Уменьшите мощность контактора
Вопросы: Выбег контакта слишком мал
Ответ: Отрегулируйте выбег контакта или замените контакт

Контакт чрезмерно изнашивается за короткое время

Вопросы: Неправильный выбор контактора и недостаточная мощность в следующих случаях:
(1) Торможение обратного соединения
(2) Слишком плотное соединение операции
(3) Слишком высокая рабочая частота
Ответ: Уменьшите мощность контакторов или используйте контакторы, подходящие для тяжелых задач
Вопросы: Трехфазные контакты не соприкасаются одновременно
Ответ: Отрегулируйте контакты должен быть установлен одновременно
Вопросы: Со стороны нагрузки произошло короткое замыкание
Ответ: Устранить короткое замыкание и заменить контакт
Вопросы: Контактор не может быть эффективно включен
Ответ: См. решение для бесполезных действий

5 Критерии, которые следует учитывать при выборе контактора постоянного тока / Schaltbau

Главная
Продукция
Контакторы
Контакторы ноу-хау

По сравнению с полупроводниковыми переключателями, такими как IGBT, электромеханические распределительные устройства имеют решающее преимущество – гальваническую развязку. Поскольку механическое размыкание цепи постоянного тока под нагрузкой неизбежно приводит к искрению, которое впоследствии необходимо устранить и погасить, 9Однако выбор компонентов 0112 не является тривиальным . С этим связана еще одна трудность: сравнение паспортов различных производителей очень затруднено. Хотя EN 60947 действительно определяет классификацию методов испытаний и категорий использования, только очень небольшое количество спецификаций содержит соответствующую информацию. Более того, особенно для систем с низкой индуктивностью, как это имеет место в большинстве аккумуляторов, не существует единого стандарта. Следующие критерии помогут вам выбрать правильный контактор.

1. Определение фактических требований применения

Первым шагом для оптимального выбора компонентов является определение фактических требований применения. В идеальном случае это должно происходить на ранней стадии разработки и в тесном сотрудничестве между разработчиком и производителем распределительного устройства. Здесь номинальное напряжение изоляции и номинальный рабочий ток являются элементарными величинами . Хотя в большинстве случаев определить напряжение несложно, первые проблемы частично возникают при определении тока. Номинальный рабочий ток, или, как его еще называют, термический непрерывный ток, относится к среднему току, протекающему при нормальной работе.
В зависимости от переходного сопротивления главных контактов в контакторе, которое определяется материалом контакта и контактным усилием, номинальный рабочий ток вызывает нагрев контактора. Номинальный рабочий ток контакторов постоянного тока указывается производителями при четко определенных условиях окружающей среды. В зависимости от фактических условий эксплуатации фактическое допустимое значение также может отклоняться без ожидаемого ущерба. Если, например, контактор постоянного тока установлен в вентилируемом шкафу управления, нередки выбросы около 25 %. Однако важно, чтобы они были индивидуально согласованы с производителем.
Отключающая способность также может быть частично выше, но также и значительно ниже проектных параметров. В зависимости от приложения существуют рабочие точки, в которых возникают кратковременные пики тока. Однако при рассмотрении тепловых характеристик этим можно пренебречь. Тем не менее, контактор постоянного тока должен в случае неисправности также надежно размыкать цепь в этих рабочих точках.

2. Индуктивность в цепи

Помимо значений тока и напряжения, индуктивность в цепи также является решающим фактором, который может существенно влиять на отключающую способность. Из-за индуктивных свойств генерируется пик напряжения, зависящий от величины индуктивности, что увеличивает интенсивность дуги. Например, отключающая способность контактора постоянного тока Schaltbau C294 увеличивается на 300%, если индуктивность уменьшить с 15 мс до 1 мс.

3. Двунаправленное применение

Контакторы, не предназначенные для двунаправленного применения, могут отключать токи только в одном направлении. Двунаправленные контакторы надежно контролируют оба направления тока и поэтому идеально подходят для всех применений с рекуперацией энергии. Типичным примером этого могут быть системы накопления энергии, в которых батареи заряжаются, а затем снова разряжаются. Другими областями применения этих контакторов являются: рекуперативные системы, транспортные средства с аккумуляторным питанием, зарядные станции постоянного тока.

4. Учет короткого замыкания

Как и во всех приложениях, необходимо проводить мониторинг коротких замыканий. Если контактор постоянного тока правильно подобран к главному предохранителю, следует предотвратить повреждение контактора в случае короткого замыкания. Для реализации функций безопасности необходимо также определить, нужно ли контролировать состояние переключения контактора. В этом случае контактор нуждается в цепи обратной связи.

5. Механический и электрический срок службы

Требуемый срок службы контактора постоянного тока в основном определяется применением. Здесь различают механический (циклы переключения без нагрузки) и электрический (циклы переключения под определенной нагрузкой) срок службы . Во многих новейших приложениях, например, в аккумуляторных батареях или в автомобильной промышленности, контактор обычно переключается без нагрузки. Силовая электроника регулирует мощность до того, как контактор активирует гальваническую развязку. В данном случае требование касается механического срока службы, который значительно выше. В этом случае отключения из-за недостаточной нагрузки являются исключительно аварийными отключениями, которые, как правило, происходят всего несколько раз за весь срок службы системы. Однако есть также несколько приложений, в которых распределительное устройство выполняет роль горячего переключения. В промышленных или железнодорожных приложениях бывают случаи, когда контактор должен отключать номинальный рабочий ток несколько 100 000 раз . Таким образом, компания Schaltbau GmbH предлагает, например, различные контакторы постоянного тока, рассчитанные на такой постоянный тепловой ток. Кроме того, серия CT рассчитана на высокую отключающую способность и длительный электрический срок службы при высокой индуктивности. Напротив, серия C310 была разработана для использования в приложениях, в которых циклы переключения под нагрузкой происходят очень редко, а индуктивность меньше 0,1 мс. Эта разница отражается, среди прочего, в необходимом пространстве для установки, весе и стоимости. Каждая из этих серий контакторов была тщательно продумана с точки зрения ее применения, принимая во внимание как технические данные, так и стоимость.

Узнайте больше о нашей продукции

/en/5684Видео New Mobility

Контакторы постоянного тока в блоке отключения высоковольтной батареи для электромобилей

C300 – двунаправленная коммутация постоянного тока

Суперкомпактный контактор постоянного тока до 1500 В. до 2500 А; постоянный ток до 500 А; кратковременный ток до 3000 А.

Брошюра Контакторы

Контакторы для промышленности, подвижного состава, транспортных средств с аккумуляторным питанием и аварийные выключатели

Искать на этом сайте

Товары Заявление СМИ

Критерии, которые следует учитывать при выборе контактора постоянного тока

Как определить размер контактора — Руководства — Блог

Почти все цепи управления имеют контакторы, которые являются основным типом устройств управления электропитанием, используемых в промышленности для замыкания или размыкания силовой цепи. Здесь мы рассмотрим различные факторы при выборе правильного контактора для вашего приложения, в том числе:

Что такое контактор?
Как это работает?
Типы контакторов
Формула выбора контактора
Схема подключения контактора
Контактор против реле
Размеры, мощность и функции контакторов

Размер контактора будет в значительной степени зависеть от требований вашего приложения, и вам придется учитывать, для резистивной или индуктивной нагрузки. Вам нужно будет определить его требования к току при полной нагрузке (FLA) и мощности (HP), а также рабочий цикл (будь то однонаправленный или реверсивный).

Контакторы представляют собой особый тип электрических реле, отличающийся тем, что они работают при гораздо более высоких номинальных токах, чем стандартные реле. Вы найдете контакторы в системах отопления и освещения, а также в силовых распределительных щитах, образующих пересечение между силовыми цепями и цепями управления. Они доступны во многих типах и предлагают различные функции и возможности. Возможные функции контактора включают в себя разъединители, активные нагрузки, электронные коммутационные или осветительные цепи, а также обход/изоляцию частотно-регулируемого привода.

Базовый контактор состоит из изолированной медной катушки ввода, которая может работать от источника переменного или постоянного тока, в зависимости от типа контактора. Катушка может либо использовать то же напряжение, что и ее нагрузка, либо использовать более низкое напряжение катушки, что лучше работает с пилотными устройствами с более низким напряжением и программируемыми контроллерами.

Мы рассмотрели контакторы более подробно в предыдущем сообщении блога, которое вы можете найти здесь.

Контакторы классифицируются Международной электротехнической комиссией (IEC) в соответствии с различными факторами, такими как напряжение и напряжение катушки, предполагаемый ток нагрузки на контакт, рабочий цикл и максимальный ток, выдерживающий отказ. Вы можете найти контакторы общего назначения для управления двигателями, которые предназначены для больших двигателей, требующих тяжелых пусковых режимов. Часто это двигатели с короткозамкнутым ротором AC-3 и AC-4, обычно используемые в промышленности.

Контакторы определенного назначения — это те, которые рассчитаны в соответствии с предполагаемым сроком службы и рабочим циклом приложения. Вы найдете их в таких приложениях, как запуск двигателя для компрессоров кондиционера и другого оборудования, такого как холодильники. Контакторы специального назначения обычно предназначены для управления небольшими двигателями с низкой частотой циклов и резистивными тепловыми нагрузками.

При выборе размера контактора необходимо в первую очередь учитывать, какую нагрузку он будет потреблять (FLA). Это представляет собой количество тока, которое потребуется вашему устройству для питания при любом заданном сетевом напряжении. Это важный фактор в ваших расчетах, потому что величина требуемого тока будет варьироваться в зависимости от того, какое напряжение сети вы используете.

Формула, используемая для этого, обычно называется P=IV (или иногда P=VA). В этой формуле P означает количество энергии, потребляемой в единицу времени, которое обычно выражается в ваттах. Например, устройство мощностью 1 Вт будет потреблять энергию со скоростью 1 Дж в секунду, что эквивалентно одному амперу при сетевом напряжении в один вольт. V обозначает напряжение в формуле, а I (или A) представляет собой электрический ток в амперах.

P остается постоянным в любых расчетах, так как он основан на требованиях к питанию вашего приложения, включая его HP. Как и в любом алгебраическом уравнении, если вы измените один член, соответственно изменятся и другие. Следовательно, если напряжение уменьшается, необходимо увеличивать ток, и наоборот. Двигатели и другое оборудование, используемое в промышленности, обычно имеют конструктивные характеристики и лицевую панель, на которой указаны его полная нагрузка и входное напряжение.

Вот полезная схема подключения ваших контакторов.

Многие думают, что контакторы и реле это одно и то же, но это не совсем так. Контактор — это тип реле, который предназначен для прямого подключения к приложениям, требующим высокого тока. Как правило, реле рассчитаны на нагрузку до 10 А, тогда как контакторы рассчитаны на нагрузку более 10 А.

Почти все контакторы работают с нормально разомкнутыми (нормально разомкнутыми) контактами, в то время как реле могут быть как нормально разомкнутыми, так и размыкающими (нормально замкнутыми или «форма B») в зависимости от функции. Это означает, что реле может по-прежнему формировать соединение, даже если оно не находится под напряжением, а контактор — нет. Чтобы запутать ситуацию, контакторы иногда имеют вспомогательные контакты для определенных дополнительных функций, и они могут быть как нормально разомкнутыми, так и нормально разомкнутыми. Эти вспомогательные устройства используются только для выполнения функций управления, связанных с работой контактора.

Поскольку контакторы выдерживают более высокие нагрузки и обычно потребляют больше энергии, они имеют ряд встроенных функций безопасности, таких как защита от перегрузок, гашение дуги и подпружиненные контакты. Подпружиненные контакты сводят к минимуму вероятность приваривания контактов и обеспечивают одновременное размыкание всех цепей при обесточивании устройства. Подавление дуги помогает повысить безопасность контактора, увеличивая путь дуги за пределы ее способности двигаться. Перегрузки включаются в определенный момент, чтобы разорвать цепь и защитить нижестоящее оборудование от повреждения.

Вы будете чаще использовать контакторы для трехфазных приложений и реле для однофазных. Контакторы обычно рассчитаны на напряжение до 1000 В, а реле рассчитаны только на 250 В. Реле также имеет общий контакт в одной цепи, который подключается к нейтральному положению, в то время как контактор соединяет два полюса вместе, без общей цепи между ними.

Контакторы охватывают широкий диапазон размеров и мощностей. Вы можете найти контакторы с током отключения в несколько ампер, которые можно держать в одной руке, или контакторы на тысячи ампер, которые могут иметь размер кубический метр и более. Варианты варьируются от устройств на 24 В постоянного тока до устройств, использующих много кВ.

На практике именно функция вашего контактора определяет его размер. Возможно, вы захотите, чтобы он управлял резистивными нагрузками, такими как цепи освещения или отопления, или выполнял электронное переключение или обход/изоляцию частотно-регулируемого привода. В промышленности обычно используются контакторы для индуктивных нагрузок, таких как электродвигатели или компрессоры. Встроенные функции безопасности делают их лучшим выбором.

Выбор контактора и реле перегрузки для пускателя прямого пуска

Следующая статья поможет вам выбрать контактор и реле перегрузки для трехфазного пускателя прямого пуска, а также определить оптимальный размер пускателя прямого пуска.

Данные, необходимые для выбора контактора и реле перегрузки

Мощность двигателя, кВт
Рабочее напряжение
Применение

Код кВА, если имеется .

Параметры, которые следует учитывать при выборе

Ток полной нагрузки двигателя
Рабочее напряжение и напряжение питания катушки
Тип нагрузки и рабочий цикл
Требуемая включающая и отключающая способность контактора.

Расчет тока полной нагрузки (FLC)

Потребляемая мощность двигателя P =√3 V.I.Cosφ кВт

Где
P – номинальная мощность двигателя в кВт
В и I – напряжение и ток соответственно

Отсюда можно рассчитать ток полной нагрузки двигателя

Ток полной нагрузки

Рабочее напряжение и напряжение питания катушки

Силовые контакты контактора должны быть рассчитаны не ниже рабочего напряжения двигателя (согласно данные паспортной таблички).
Напряжение катушки/управляющее напряжение контактора должно определяться исходя из конструкции цепи управления.

Тип нагрузки и рабочий цикл

IEC 60947-5-1 определяет требования к электромеханическим устройствам для цепей управления.
Указывает тип электрической нагрузки и рабочий цикл нагрузки, чтобы упростить выбор контакторов и реле.

Категория применения	Типичное применение
AC-1	Неиндуктивная или низкая индуктивная нагрузка, печи сопротивления
AC-2	Slip Cring Motors: Starting, выключение
1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111ЖВЕРС двигатели с короткозамкнутым ротором: запуск, отключение во время работы
AC-4	двигатели с короткозамкнутым ротором: запуск, рекуперативное торможение, реверс, толчковый режим

https://webstore.

iec.ch/publication/26973

Включающая и отключающая способность

Включающая/отключающая способность контактора — это максимальный ток, который он может безопасно включить или отключить. Он должен быть равен или больше тока заторможенного ротора. Ток заблокированного ротора можно рассчитать по следующей формуле:

Ток заблокированного ротора

(кВА/л.с.) указан на паспортной табличке двигателя на основе кода NEMA.

NEMA Буква кода	kVA/HP with locked rotor	Approximate Mid-Range Value
A	0 – 3.14	1.6
B	3.15 – 3.55	3.3
C	3. 55 – 3.99	3.8
D	4.0 – 4.49	4.3
E	4.5 – 4.99	4.7
F	5.0 – 5.59	5.3
G	5.6 – 6.29	5.9
H	6.3 – 7.09	6.7
J	7.1 – 7.99	7.5
K	8.0 – 8.99	8.5
L	9. 0 – 9.99	9.5
M	10.0 – 11.19	10.6
N	11.2 – 12.49	11.8
P	12.5 – 13.99	13.2
R	14.0 – 15.99	15.0
S	16.0 – 17.99
T	18.0 – 19.99
U	20.0 – 22.39
V	22. 4 – and up

Let us calculate the contactor and overload rating for Стартер DOL следующего двигателя:

7,5 кВт (10 л.с.), трехфазный асинхронный двигатель с короткозамкнутым ротором, 415 В, 50 Гц, 1450 об/мин, КПД двигателя: 90%, pf: 0,85, код кВА: H

Ток полной нагрузки

Ток заблокированного ротора

Следовательно, контактор должен быть рассчитан на режим AC-3 с номинальным током более 12,28 А и током отключения не менее 102 А.

Выбор теплового реле перегрузки

Мин. Тепловая перегрузка Настройка реле = 70% x Ток полной нагрузки (фаза) 90 395 Мин. Настройка реле тепловой перегрузки = 70 % x 12,28 = 8,6 А
Макс. Тепловая перегрузка Настройка реле = 120% x Ток полной нагрузки (фаза)
Макс. Уставка теплового реле перегрузки = 120% x 12,28 = 14,7 А

Следовательно, перегрузка должна быть выбрана ближе к диапазону 8,6-14,7.

Правильный выбор контактора и реле перегрузки необходим для безопасного пуска двигателя. Приведенные выше расчеты могут помочь вам выбрать оптимальные номиналы контакторов и реле перегрузки. Узнайте больше о работе контакторов, реле перегрузки и пускателей звезда-треугольник из следующей статьи. Вы также можете использовать инструмент выбора пускателя DOL и инструмент проектирования пускателя звезда-треугольник | Инструмент для проектирования пускателей по схеме «звезда-треугольник» для выбора контактора и реле перегрузки.

Работа контактора
Работа реле перегрузки
Работа пускателя по схеме «звезда-треугольник»
Различие между реле и контактором
Различие между частотно-регулируемым приводом и устройством плавного пуска
Комплексный инструмент для выбора пускателя по схеме «звезда-треугольник»3
инструмент выбора пускателя треугольником

Теги Электрические машины, Асинхронный двигатель
