Армирование углов ленточного фундамента - схемы и правила вязки

Фундамент – это одна из наиважнейших частей любого строения, поэтому ему надо уделить особое внимание уже на этапе проектирования здания. Чаще всего в качестве основания для возведения загородной постройки выбирают ленточный фундамент, который представляет собой конструкцию из металлического каркаса, залитого бетоном. Армирование углов ленточного фундамента необходимо производить с особой тщательностью, так как именно они испытывают наибольшие вертикальные, продольные и поперечные нагрузки, как со стороны самого здания, так и со стороны грунта.

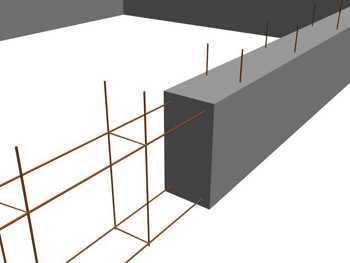

Зачем нужно армировать ленточный фундамент

Сам бетон является довольно прочным и долговечным строительным материалом, хорошо выдерживающим вертикальное давление. Однако без надлежащего армирования фундамент не выдержит нагрузок на разрыв, сжатие в горизонтальном направлении и изгиб (все это приведет к образованию трещин). Поэтому основой любого ленточного фундамента является армирующий каркас. Зная о том, как правильно армировать ленточный фундамент, а особенно углы и места примыканий, можно собственноручно построить основу любого здания, будь то небольшая дачная беседка или трехэтажный дом. Правильно рассчитанная и изготовленная монолитная железобетонная конструкция фундамента станет гарантом долговечности и прочности любого здания.

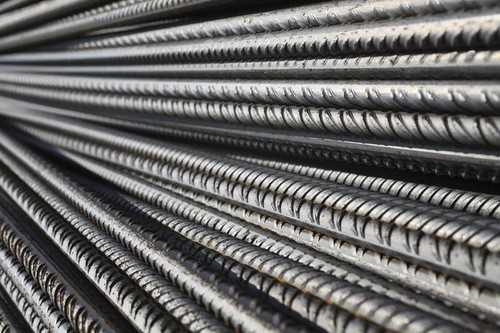

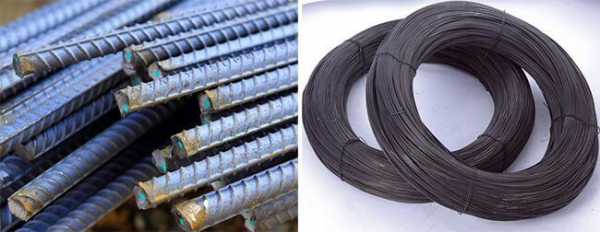

Материалы для армирования

Наибольшие нагрузки испытывают продольные части армирующего каркаса ленточного фундамента, поэтому для их изготовления используются профильные прутки арматуры диаметром от 12 до 20 мм в зависимости от нагрузки (количества этажей будущего здания и материала, который будет использоваться для возведения стен). Для вертикальных и поперечных частей конструкции можно использовать гладкую арматуру диаметром от 8 до 12 мм (зависит от веса стен и высоты «ленты»). Для обвязки арматуры используется специальная мягкая вязальная проволока диаметром 0,8-1,2 мм.

Необходимые инструменты и приспособления:

  • Специальный резак для арматуры (либо болгарка с дисками для резки металла).
  • Приспособление (может быть изготовлено из обрезков металлических уголков, швеллера и труб подходящего диаметра) для угловых загибов арматуры и изготовления вертикальных прямоугольных хомутов; Г-образных и П-образных армирующих элементов. При желании данное приспособление в заводском исполнении можно приобрести в строительном магазине.

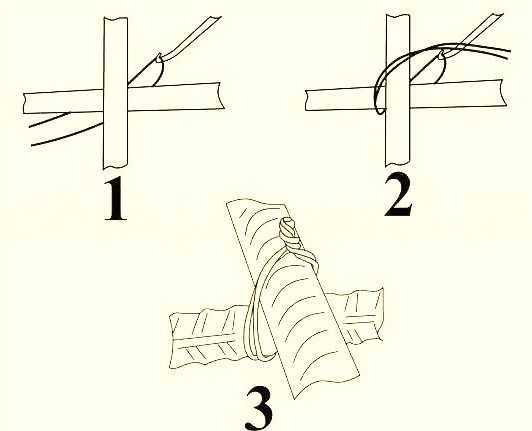

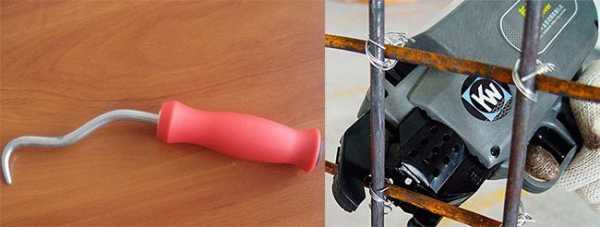

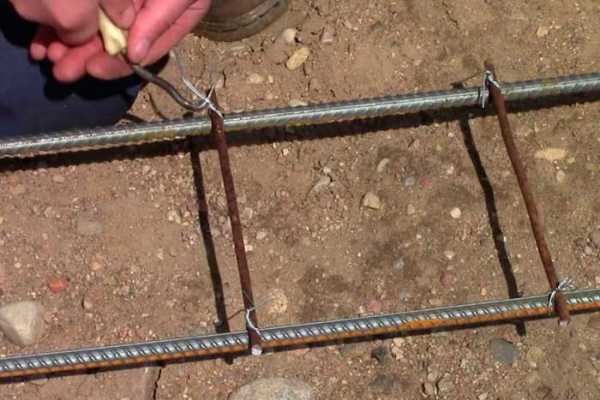

  • Крючок, с помощью которого вяжут арматуру проволокой, или специальный вязальный аккумуляторный пистолет (можно взять на прокат – это значительно сэкономит время).

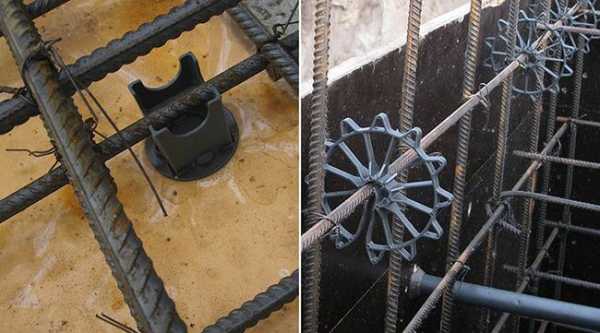

  • Специальные «стульчики» или «лягушки» для поднятия армирующего пояса на 50 мм от нижнего края гидроизоляционного слоя (можно использовать куски кирпичей подходящих размеров).

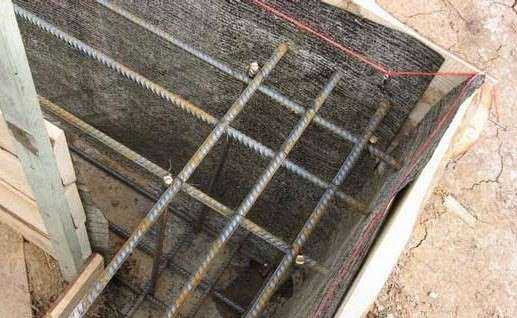

  • «Звездочки» для обеспечения зазора в 50 мм между опалубкой и армирующим каркасом.

  • Шаблоны с отверстиями для продольных частей арматуры, которые служат для удобства обвязки частей будущего каркаса (легко изготовить из досок или толстой фанеры).

Как правильно сделать армирование

Чтобы армирование было сделано по всем правилам, необходимо выполнять следующие требования:

  • Расстояние между продольными поясами арматуры не должно превышать 50 см. Количество поясов зависит от высоты фундамента.

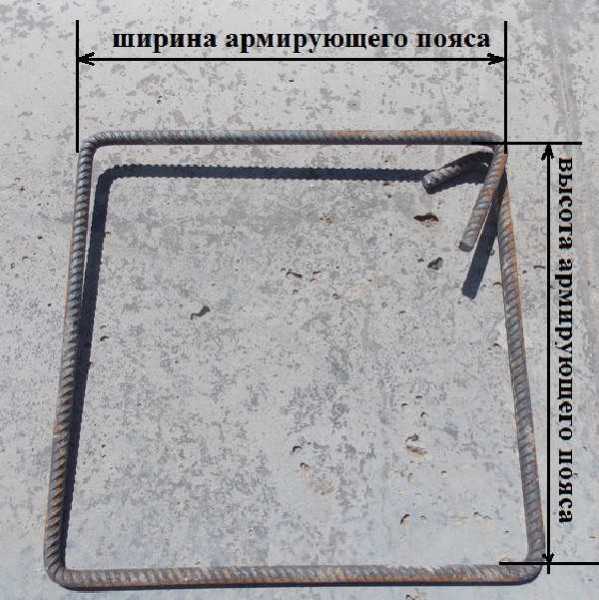

  • Вертикальные и поперечные прутки арматуры (то есть поперечные пояса) устанавливаются с шагом 30 см согласно рекомендациям СНиП-а, но на практике часто делают шаг 50 см. Иногда поперечный пояс выполняют в виде прямоугольного хомута.
  • От каждого угла в обе стороны надо установить по 3-4 поперечных пояса с шагом 0,5 от основного.
  • От места примыкания в каждую сторону также необходимо сделать по 3-4 поперечных пояса с шагом 0,5 от основного.

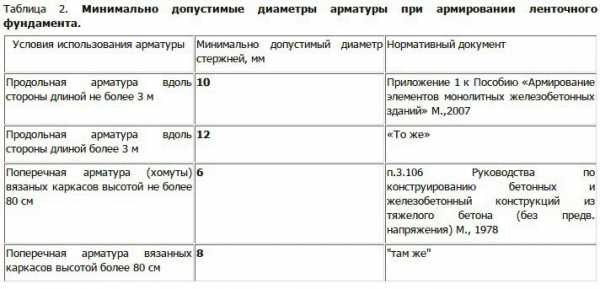

  • Выбор диаметра основной продольной арматуры зависит от нагрузки на фундамент, то есть чем больше нагрузка, тем толще арматура.
  • Для вязки каркаса применяется только специальная проволока.
  • Для того чтобы после заливки раствора вокруг металлического каркаса с каждой стороны образовался защитный слой из бетона толщиной 50 мм, необходимо установить специальные приспособления: снизу каркаса «стульчики» или «лягушки», а с боков – «звездочки».
  • Армировать углы каркаса необходимо, только применяя специальные усиливающие конструкцию схемы, а не простым вязанием внахлест перпендикулярных прутьев арматуры.
  • Прямые участки каркаса желательно выполнять цельными кусками арматуры (стандартная заводская длина 11,7 м).
  • При стыковке продольных арматурных элементов необходимо строго соблюдать размеры нахлеста одного прутка на другой (для бетона марки М200 – 50 диаметров арматуры, для М250 – 40 диаметров, для М300 – 35 диаметров).
  • Недопустима стыковка продольных прутков арматуры в одном и том же месте по вертикали (разнос должен составлять не менее 60 см или 1,5 длины нахлеста).

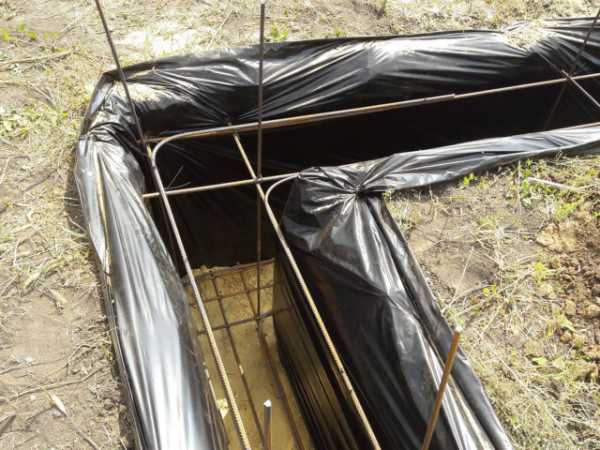

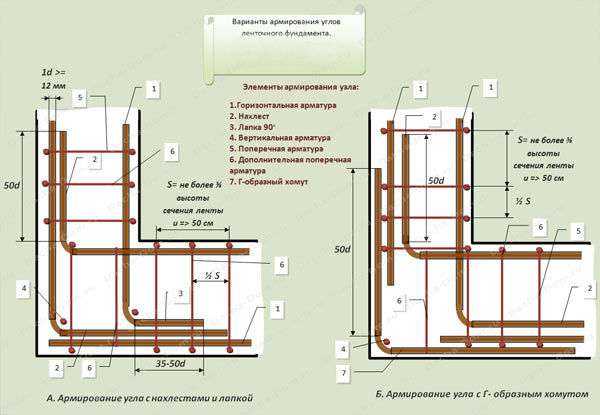

Варианты армирования прямых углов и мест примыканий

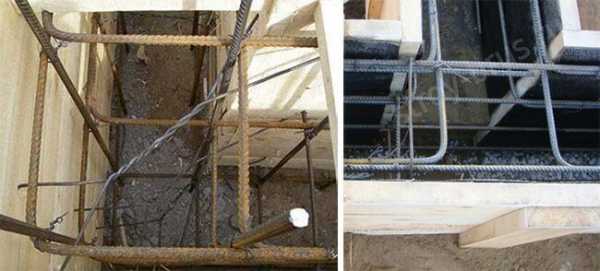

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:

Первый способ

Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.

Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага. Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.

Второй способ

Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.

Третий способ

Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы. Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.

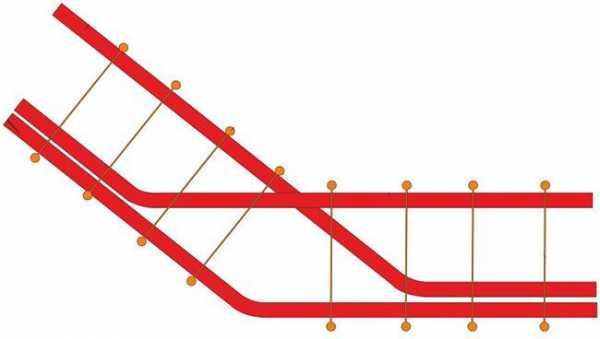

Армирование тупых углов

При сложной геометрии ленточного фундамента, некоторые углы могут быть гораздо больше 90 градусов. Тупой угол также необходимо армировать по специальным схемам, увеличивающим прочность каркаса. Существуют два основных способа правильного армирования тупых углов фундамента.

Первый способ

Оптимальным решением для армирования тупого угла является загиб внешней продольной арматуры под необходимым углом. Внутренние продольные хлысты также загибаются под тем же углом, и вяжутся к внешней продольной составляющей каркаса. Длина каждой загнутой части внутреннего продольного прутка составляет не менее 50 диаметров основной арматуры.

Второй способ

Для укрепления тупых угловых частей каркаса используются дополнительные элементы, загнутые под необходимым углом. Длина плеча такого изогнутого элемента должна равняться не менее 50 диаметров продольной арматуры. Перехлест при вязке варьируется в пределах от 35 до 50 диаметров арматуры в зависимости от марки цемента, применяемой для бетонного раствора.

Ошибки армирования углов ленточного фундамента

Наибольшее количество ошибок, которые допускаются при изготовлении арматурного каркаса для ленточного фундамента, происходит именно при армировании угловых элементов и мест примыканий. Самая распространенная ошибка – вязание перекрещивающихся прутков в угловых частях фундамента, которая ведет к значительному ослаблению конструкции. На профессиональном языке это называется «разрыв арматуры».

Еще одной распространенной ошибкой является простой загиб внешних и внутренних продольных прутков арматуры без применения дополнительных усиливающих элементов. Это же относится и к армированию тупых угловых частей каркаса.

Важно! Если вязка производится перпендикулярно насечкам рифленой арматуры, то это приводит к ее проскальзыванию в момент заливки бетона и нарушает геометрию каркаса. Если вязка производится параллельно насечкам (то есть проволока укладывается в углубления на арматурных прутьях), то это обеспечивает более плотное и надежное соединение.

В заключении

При соблюдении всех норм и правил армирования, лента фундамента выдерживает значительные нагрузки и пригодна для строительства даже трехэтажного кирпичного дома.

zamesbetona.ru

Правильное армирование углов фундамента – залог крепкого основания

Как известно основой любого дома является фундамент и очень важно уделить ему достаточно внимания, иначе это может привести в будущем к деформации или полному разрушению здания. Безусловно, у человека, который занимается строительством, не возникает проблем с возведением фундамента, однако человеку далекому от этого, сделать качественное основание сложно. В большинстве случаев не опытные строители мало уделяют внимание армированию фундамента и это не правильно. Армирование является важным моментом, в особенности армирование углов фундамента в ленточном основании. Выполнять его нужно по всем стандартам и правилам, иначе это может быть чревато негативными последствиями.

Причины, по которым необходимо армировать фундамент

Пожалуй, каждый из нас знает, что бетон по своим характеристикам очень прочный материал, однако используя его для основания дома необходимо четко понимать, что на него будет воздействовать большая нагрузка. В случае отсутствия арматурного каркаса в фундаменте при нагрузках, действующих на разрыв, бетон становиться достаточно хрупким и в нем возникают трещины. Именно по этой причине необходимо выполнять армирование, поскольку металлический каркас будет компенсировать прочность фундамента.

Второй причиной, по которой необходимо делать армирование, является то, что углы фундамента подвергаются еще большим нагрузкам, нежели продольная часть, и, выполнив правильное армирование, можно быть уверенным практически на 100 % в высокой прочности и долговечности всего фундамента в целом. Следует также отметить, что даже небольшой домик, пристройка или какое-либо сооружение, которое стоит на фундаменте без металлического каркаса, может вызвать деформацию основания через некоторое время после строительства за счет нагрузки самого строения и воздействия почвы на фундамент.

Важные правила армирования

При возведении фундамента важно соблюдать не только схему основания, но также учитывать некоторые важные моменты:

  • Необходимо соблюдать расстояние между арматурными прутками. Важно располагать вертикальные прутки на расстоянии друг от друга 50-80 см, не больше и не меньше.
  • Важно понимать, что диаметр основной (рабочей) арматуры для качественного армирования должен составлять 10-20 мм. Дополнительная может иметь диаметр 4-10 мм.
  • Необходимо четко соблюдать последовательность выполнения армирования: первыми вбивается в землю вертикальная арматура, после чего к ним приваривается горизонтальная снизу и сверху.
  • При армировании углов фундамента лучше всего избегать стыков в углах, а также использовать загнутые прутки.

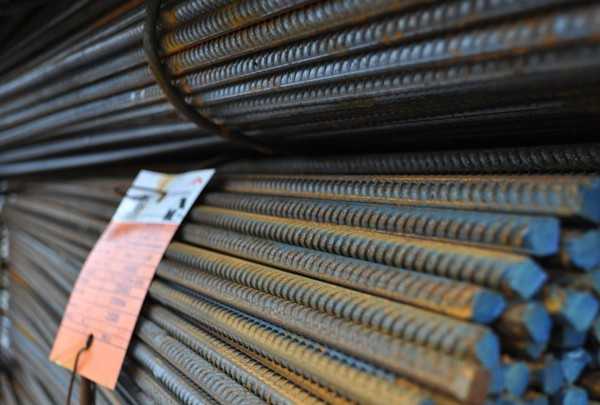

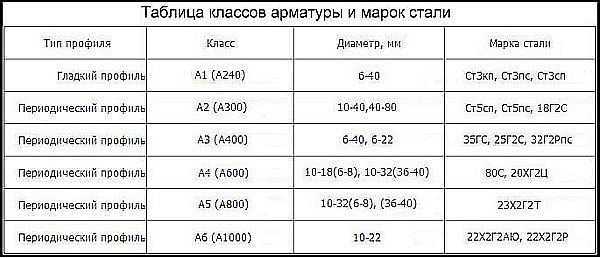

Какую арматуру лучше всего использовать для армирования?

Ни одно армирование не проходит без арматуры, но чтобы металлический каркас получился прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно подойти к выбору арматуры, в особенности, если фундамент выполняется своими руками. Так при выборе арматуры нужно обратить внимание на обозначения:

  • Индекс С – данный показатель говорит о том, что арматурный прокат – свариваемый.
  • Индекс К – данный показатель говорит о том, что арматура довольно стойкая к коррозии метала и не растрескивается под воздействием напряжения.

В случае если выбранная арматура не содержит ни одного из этих показателей, то от ее использования лучше отказаться, поскольку она не подходит для фундамента и не будет залогом качественного основания.

Схемы правильного армирования углов ленточного фундамента

Прежде всего, перед началом армирования, нужно разобраться, как правильно его нужно выполнять и какие схемы и способы обвязки углов существуют.

Для начала разберем, какие ошибки могут возникать при попытке сделать прочными углы фундамента:

  • При выполнении армирования был использован только один контур обвязки, например внешний, причем чаще всего это делается по внешнему периметру.
  • Используя два контура, не было произведено их крепление между собой.
  • Отсутствует связь между подошвой основания и самим каркасом из арматуры.
  • Арматуру соединили при помощи сварки в углах строения.

На схеме можно увидеть самые популярные неправильные схемы, которые не позволяют нормально произвести усиление фундамента:

Теперь рассмотрим схемы правильного армирования углов ленточного фундамента. Их существует несколько:

  1. Армирование угла с анкеровкой Г-образными элементами.
  2. Армирование тупого угла.
  3. Армирование угла и примыканий с помощью П-образных хомутов..
  4. Армирование угла и примыканий с помощью Г-образных хомутов.

Какой тип выбрать зависит уже непосредственно от возможностей и необходимого усиления.

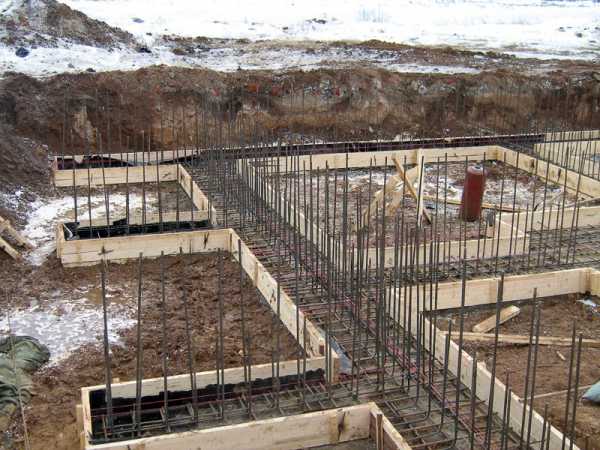

Инструкция по армированию углов

Первым делом необходимо определиться со схемой армирования. Самым простым и наиболее распространенным видом армирования углов ленточного фундамента является использование Г-образных элементов.

Итак, для того чтобы усилить фундамент при помощи арматуры необходимо придерживаться следующей последовательности:

  • Когда траншея для фундамента готова, на ее дно необходимо выложить кирпичи, высотой около 5 см. Это нужно сделать для чтобы получился небольшой зазор между основанием фундамента и каркасом из арматуры.
  • Затем нужно подготовить вертикальную арматуру, которая будет выступать стоечным каркасом. Для этого необходимо измерить высоту будущего фундамента и нарезать арматуру нужной высоты, при этом важно помнить, что она не должна доходить около 10 см до поверхности будущего фундамента.
  • После этого на уже уложенные кирпичи выкладывается продольная арматура каркаса. Для этого лучше подойдет целая арматура.

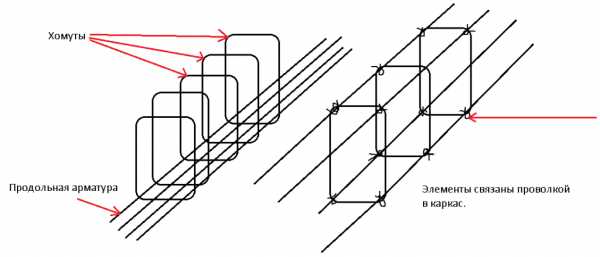

  • Далее на расстоянии около 50 см друг от друга к горизонтальной арматуре нужно привязать, используя специальную вязальную проволоку и крючок, перемычки. Они должны располагаться на расстоянии около 5 см с каждой стороны от стенок фундамента.
  • После этого на углы образовавшихся квадратных ячеек нужно привязать вертикальные пруты по всему периметру.
  • Для углов лучше всего заранее подготовить арматуру в виде буквы Г. Подготовленные согнутые пруты укладываются так, как показано на первой схеме выше и закрепляются с помощью проволоки. Важно также помнить, что угловые каркасы должны заходить в тело стены минимум на 70 см от угла.
  • Затем выполняется верхняя обвязка каркаса точно таким же образом, как и нижняя: к вертикальным прутам привязывается продольная арматура по всему периметру, затем привязываются поперечные пруты, и выполняется верхнее армирование углов.

Когда весь арматурный каркас выполнен, можно приступать к формированию опалубки и заливке фундамента.

Полезные советы при армировании основания

Специалисты рекомендуют при выполнении армировании, как углов, так и всего основания придерживаться следующих правил:

  • Арматурный каркас необходимо располагать на определенном расстоянии. Со всех сторон он должен отступать на 5 см. Это объясняется тем, что фундамент при несоблюдении данного правила может начать деформировать и крошиться, что повлияет на прочность всей конструкции.
  • Для углов необходимо брать только арматуру, которая была выгнута под углом 90 градусов, а не сварена. Закреплять такие элементы необходимо только на прямых участках с помощью специальной проволоки. Это придаст большей прочности углам.
  • Не стоит забывать, что на дно траншеи нужно уложить песчано-гравийную подушку, поскольку она является немало важной для прочности основания точно также как и .

Напоследок нужно отметить, что в случае если вы не являетесь специалистом в области возведения фундамента, рекомендуется заранее сделать схему армирования углов и всего основания фундамента. Если все будет верно подобрано и сделаны схемы, то во время выполнения строительных работ у вас не возникнет проблем, и вы сможете сэкономить не только время на выполнение работ, но и деньги, поскольку неправильно выполненная работа, в особенности армирование углов, может привести к негативным последствиям, таким как деформация или полное разрушение фундамента.

profundamenti.ru

Армирование углов ленточного фундамента

Основой любой жилой производственной постройки является фундамент. Продолжительный срок эксплуатации здания обеспечивает широко применяемая основа ленточного типа, которая обязательно усиливается стальными прутками. Армирование углов ленточного фундамента, воспринимающих значительную часть действующей нагрузки – серьезная технологическая операция.

При эксплуатации строения на фундамент постоянно воздействуют комплексные усилия – масса здания, движение почвы, реакция грунтов в результате морозного пучения. Различные зоны, в том числе и угловые стыки, железобетонной основы воспринимают сжимающие и растягивающие нагрузки.

Максимальная концентрация напряжений возникает в углах железобетонной конструкции, неправильное армирование которых может привести к нарушению целостности нулевого уровня и самого объекта строительства. Процесс армирования фундамента и его углов регламентирован строительными нормами и правилами, соблюдение которых гарантирует надежность и устойчивость строения.

Рассмотрим детально угловое армирование, правила выбора арматуры, а также остановимся на особенностях выполнения мероприятий.

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения

Подготовительный этап

Профессионально выполненное проектирование ленточной основы и квалифицированно проведенные расчеты влияют на срок эксплуатации, прочность строения. При выполнении проектных работ учитываются следующие факторы:

  • Масса строения, связанная с применяемыми материалами и конструкцией здания.
  • Воспринимаемые усилия.
  • Разновидность грунта, на котором осуществляется строительство.
  • Особенности климата местности.
  • Сопротивление грунта, связанное с наличием водоносных слоев и замерзанием почвы.

По результатам расчетных мероприятий определяется глубина закладки основания. Согласно глубине погружения в почву, существует два типа фундамента:

  • неглубокий фундамент, применяемый для твердых грунтов, не подверженных пучению;
  • глубоко погруженный в грунт, используемый на почвах, которые отличаются повышенной пучинистостью.

Варианты отличаются уровнем финансовых расходов, трудоемкостью выполнения работ, объемом применяемых материалов, особенностями конструкции арматурного каркаса. Схема арматурного контура учитывает размеры прутков и обязательно предусматривает угловое армирование.

Очень важно, чтобы укладка и вязка арматуры была произведена правильно

Инструменты и приспособления

Для производства мероприятий по усилению фундамента ленточного типа, в том числе его угловых частей, подготовьте следующие инструменты:

  • болгарку, используемую для резки элементов пространственного каркаса, или специальные арматурные кусачки;
  • рулетку строительную, длина ленты которой соответствует размерам строения и позволяет осуществлять замеры;
  • предварительно отожженную проволоку, применяемую для вязания арматуры и элементов каркаса;
  • ручное или полуавтоматическое приспособление для фиксации арматуры;
  • подкладки из древесины или пластмассы, обеспечивающие фиксированное расстояние от элементов стальной пространственной конструкции до грунта;
  • плоскогубцы или кусачки для работы с вязальной проволокой;
  • молоток, который потребуется при выполнении работ по формированию арматурного каркаса.

Выбор арматуры

Правильный выбор арматуры для усиления основания углов ленточного типа положительно влияет на прочность всей конструкции. Принимая решение по применению стальных прутков, обратите внимание на маркировку проката.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Можно применять арматуру, отличительными особенностями которой является:

  • Возможность соединения в единую конструкцию с помощью сварки, о чем свидетельствует индекс С в маркировке.
  • Устойчивость к воздействию коррозионных процессов, возникающих в бетонном массиве, что подтверждается обозначением К в аббревиатуре.
  • Сохранение прочностных характеристик при фиксации элементов с помощью вязальной проволоки. Такие прутки, соответствующие классам A-2, A-3, изготавливаются из стали 35ГС, соединяются только проволокой. Дуговая сварка для крепления недопустима.

Для усиления применяются металлические прутья диаметром 10-12 мм. Выбор марки и сортамента осуществляется согласно предварительно выполненным расчетам.

Целесообразность усиления основания

Правильно выполненный фундамент здания, представляющий бетонный монолит, обладает высокими прочностными характеристиками. Без стальной арматуры он не будет иметь требуемой эксплуатационной прочности. Бетон обладает повышенной устойчивостью к действию сжимающих нагрузок, однако может растрескаться при растяжении.

Это в полной мере компенсируется арматурным каркасом, устанавливаемым до заливки ленточного фундамента на нижнем и верхнем уровне ленточного контура. В углах фундамента концентрируются значительные усилия. Именно поэтому правильное армирование углов основания ленточного типа является гарантией длительного ресурса эксплуатации строения и его прочности.

В угловые части дополнительно нужно установить вертикальные металлические стержни

Установленная в угловых частях фундамента арматура значительно увеличивает прочностные характеристики конструкции, компенсирует изгибающие и разрывные нагрузки. Вертикально расположенные стальные стержни поддерживают арматурные пояса, расположенные в верхней и нижней части каркаса.

Особенности

Осуществляя армирование ленточного фундамента, придерживайтесь предварительно разработанной схемы расположения элементов пространственного каркаса и соблюдайте размеры, необходимый шаг:

  • расстояние между вертикально расположенными прутками, диаметром до 2 см, обеспечьте в интервале 50-80 см;
  • применяйте рабочие стальные стержни, диаметр которых составляет 1-2см;
  • используйте поперечные и дополнительные элементы диаметром 4-10 мм, усиливающие центральную зону каркаса;
  • используйте неметаллические подкладки, что позволит обеспечить фиксированное расстояние в 5 см от горизонтально расположенных прутков нижнего яруса до грунта.

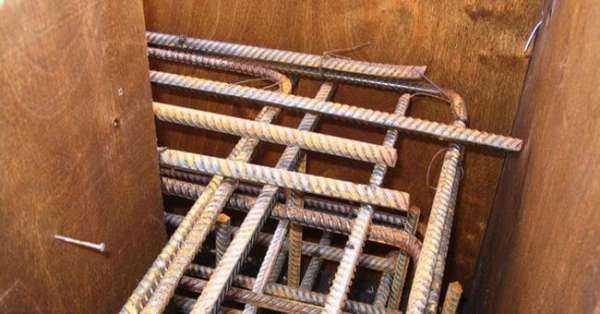

Армирование угла и примыкания ленточного фундамента

При сборке пространственной конструкции соблюдайте следующую очередность операций:

  • Зафиксируйте вертикально арматуру диаметром до 20 миллиметров, обеспечив интервал между прутками порядка 60 сантиметров.
  • Закрепите с помощью вязальной проволоки горизонтально расположенные силовые стержни вверху контура и в нижней его части.
  • Усильте дополнительными прутьями зоны, расположенные посередине пролетов.

Сгибание арматуры правильно производить под прямым углом

При выполнении работ по сборке арматурного каркаса особого внимания требует армирование углов фундамента. В угловых частях конструкции устанавливайте изогнутые стержни, избегайте нежелательных стыков арматурных прутков.

Армирование тупого угла фундамента

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 97 ( 4.19 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1095 ( 47.28 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 1054 ( 45.51 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 70 ( 3.02 % )

Назад

Серьезной особенностью выполнения работ по усилению угловых зон нулевого уровня является применение дополнительной фиксации, произведенной с помощью стальных прутков. Расположенные в углах основания прутки объединяют участки, воспринимающие перпендикулярно направленные усилия. Обеспечение жесткости пространственной системы в углах нулевого уровня производится путем установки дополнительных вертикальных стержней, расстояние между которыми в два раза меньше, чем по периметру контура.

Правильное армирование углов ленточного фундамента

Усиление углов

В углах ленточного основания концентрируется напряжение, действующее в различных направлениях, сжимающее и растягивающее конструкцию. При правильно выполненном усилении напряжение воспринимают стальные прутья арматурного каркаса. Неправильное армирование вызывает нарушение целостности ленточного основания.

Фиксация элементов стальной конструкция должна обеспечивать полную передачу усилий между прутьями арматуры. Если армирование углов ленточного фундамента будет выполнено без разрывов, а соединение элементов будет жестким, то монолитное основание ленточного типа будет обладать необходимой прочностью за счет цельной пространственной рамы.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Не допускается фиксация перпендикулярно расположенной арматуры, концы которой просто связаны с применением проволоки для вязания. Это вызывает появление трещин в угловых частях основания, расслаивание, откол частей фундамента.

Рассмотрим, как правильно армировать углы, какие главные ошибки допускают застройщики, не знакомые со спецификой армирования.

Производя работы, обратите внимание на следующие моменты:

  • в каждой из угловых частей основания горизонтально расположенные стержни должны монтироваться в загнутом виде;
  • не допускается соединение встык арматуры, что вызывает разрыв силовой цепи;
  • угловые участки следует армировать стержнями, диаметр которых превышает один сантиметр.

Выполнив армирование, обязательно сопоставьте соответствие конструкции собранного каркаса с предварительной разработанной схемой. Недостаточно жесткое крепление стержней, нарушение рекомендаций приводит к разрыву стальных прутков в точках фиксации и последующему растрескиванию основания.

Основная ошибка, которую допускают застройщики, производящие армирование углов ленточного фундамента – фиксация перпендикулярно расположенных концов прутьев. Это нарушает целостность жесткой пространственной конструкции, приводит к растрескиванию бетона, нарушению устойчивости строения.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Армирование оснований производят в различных вариантах:

  • С применением при усилении стальной сетки, размещенной в верхнем и нижнем ярусе, закрепленной к поперечно расположенным арматурным пруткам. Усиление угловых стыков производится загнутыми стержнями увеличенного до 2 см диаметра. Фиксация сетки к вертикальным стержням осуществляется с интервалом 0,5 м.
  • Используя отдельные стальные стержни. Это позволяет обеспечить жесткую связь основания с капитальными стенами здания, надежно зафиксировать стальные стержни. Метод предусматривает соединение внахлест стержней, концы которых имеют необходимое перекрытие.

При изгибе стальных прутьев более 150 градусов применяются цельные прутки, имеющие незначительный изгиб. При меньших углах наружные прутья, имеющие прямолинейную конфигурацию, остаются целыми. Угловые элементы каждого яруса изгибаются соответствующим образом и пересекаются в зонах крепления. Усиление прямого угла основания осуществляется с использованием отдельных стержней Г-образной конфигурации.

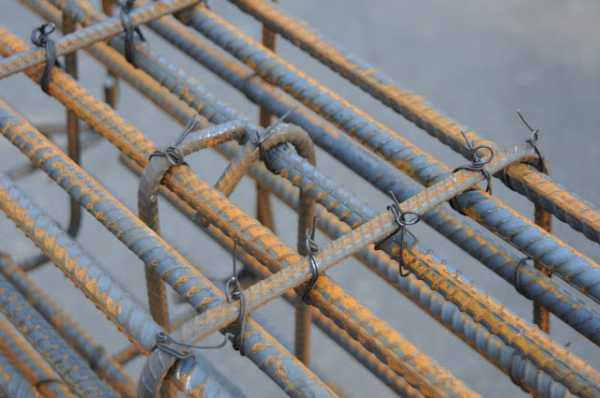

Фиксация арматуры

Неправильное армирование вызывает серьезные последствия, связанные с появлением трещин. Обидно, если проблема возникла из-за некачественно выполненного соединения элементов. Принимая решение о методе фиксации арматуры, застройщики задаются вопросом, какой способ лучше использовать:

  • крепление с помощью вязальной проволоки;

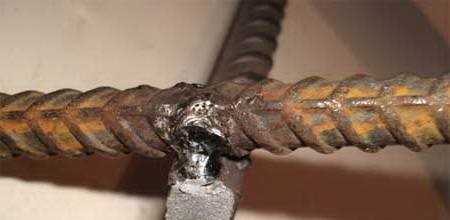

  • фиксацию с использованием электрической сварки.

Угловое армирование, а также усиление продольных частей каркаса, будут иметь необходимую прочность, если использовать вязальную проволоку. В эффективности данного варианта крепления убедились многие застройщики.

Применение электрической сварки не обеспечивает требуемую жесткость арматурного каркаса, который в точках стыков разрывается под воздействием нагрузок и реакции почвы. Электрическая сварка нарушает структуру прутков в зонах нагрева. Повреждение каркаса вызывает образование на нулевом уровне нежелательных трещин.Заключение

Ознакомившись с материалом статьи, изучив, как правильно армировать углы, можно избежать серьезных ошибок. Владея информацией, несложно самостоятельно выполнить работы по усилению ленточного фундамента с помощью надежно зафиксированных элементов пространственного арматурного каркаса.

Результат профессионально выполненной работы – прочная конструкция основания, позволяющая осуществить возведение здания и эксплуатировать его на протяжении длительного времени.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Армирование углов ленточного фундамента

Если вы заинтересованы в том, чтобы возведенное здание прослужило, не создавая проблем, как можно дольше, особое внимание следует уделить закладке ленточного фундамента в целом и армированию углов своими руками в частности. Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения.

Для того чтоб более точно разобраться в том, насколько важно армирование угловых частей основания, стоит вспомнить некоторые азы из области сопромата. А именно, тот факт, что распределение нагрузки происходит одновременно по разным направлениям, в связи с чем на угловую часть здания приходится одновременно два разноплановых вектора воздействия. Если говорить простым языком, то нагрузка на фасад в данном случае создается двумя стенами. А из-за сопротивления конструкции суммарная сила воздействия имеет направление во внутрь от стены.

Вязка арматуры углов ленточного фундамента: ошибки

Ни для кого не является секретом, что без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго. Именно по этой причине очень важно, чтобы укладка и вязка арматуры была произведена правильно. Некоторые строители забывают о том, что область углов и примыканий – наиболее слабая часть любого ленточного фундамента. В результате при укладке арматуры допускаются очень грубые и недопустимые ошибки. Прежде всего, речь идет о следующих моментах:

  • применяется только внешний контур;
  • отсутствует связь подошвы ленточного фундамента и каркаса армировки;
  • вязка арматуры производится скруткой на обыкновенную проволоку;
  • на угол строения приходятся швы сварк;
  • при применении двух контуров каркаса соединение между ними отсутствует.

Разумеется, нельзя однозначно утверждать, что все ошибки, которые допускаются при армировании углов и примыканий, имеют фатальный характер и делают армирование углов ленточного фундамента бесполезной процедурой. Но если вы хотите придать фундаменту ощутимое усиление, следует делать все правильно и не допускать ошибок.

Как правильно вязать арматуру

Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство. Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента. Для выполнения работы потребуются следующие материалы и оборудование:

  • электросварочный или газосварочный аппарат;
  • болгарка;
  • арматурные прутья.

Начинать работу следует с производства расчета и армирования подошвы. Это имеет особенно важное значение именно для  ленточного фундамента заглубленного типа, поскольку нагрузка на низ основания в данном случае получается очень высокой. Если же прибавить сюда негативное влияние факторов внешней среды (прежде всего, воды и влаги), становится вполне очевидно, что длительное время основание в подобных условиях просто не продержится.

Конструкция арматуры для укрепления подошвы может быть изготовлена на строительной площадке. Для работы потребуется сварить всего два контура, один из которых будет иметь небольшой отступ от наружного  периметра траншеи фундамента. 5 см окажется вполне достаточно.

Что касается второго контура, его следует располагать  на аналогичном расстоянии от внутреннего края. В процессе работы следует помнить о том, что сварочный шов ни в коем случае не должен приходиться на угол.

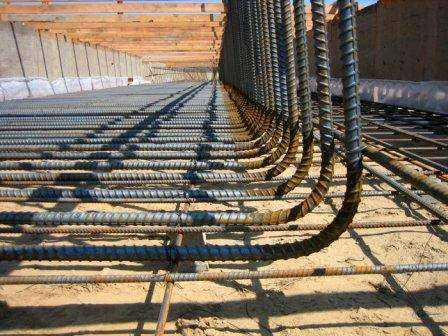

Сгибание арматуры правильно производить под прямым углом. Место, в котором происходит сгиб, следует предварительным образом разогреть. Соединение арматуры с использованием сварки следует располагать в тех местах, в которых лента основы будет характеризоваться низкими показателями нагрузки. После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован. В угловые части дополнительно нужно установить вертикальные металлические стержни. Поскольку они играют особенно важную роль, правильно будет применять прутья арматуры более серьезного диаметра. Вбивать штыри в почву следует как можно более глубоко. Установленные контуры требуется приварить к вертикальным стержням.

Что касается верхней части заглубленного ленточного основания, оно тоже должно включать не менее двух контуров арматурного усиления.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах. Такое соединение просто неспособно корректно распределить нагрузки. Данный участок требует особенного подхода и отдельной схемы укладки. Специалисты рекомендуют применять в данном случае гнутые элементы. В идеале они должны представлять собой продолжение продольных стержней каркаса и заходить за угол примерно на 60, а лучше 70 см. Если длины прута для этого оказывается недостаточно, можно использовать отдельные гнутые элементы – хомуты. Их стороны должны равняться, как минимум, 50 диаметрам арматурных прутьев.

Полезные советы по правильной укладке арматуры

Основная особенность ленточных фундаментов заключается в том, что их длина существенно выше показателей высоты и ширины. Поскольку нагрузка от постройки оказывает давление на основание сверху, происходит сжатие верха ленты и растягивание низа. В результате растяжение монолита приводит к образованию трещин, а потому для обеспечения целостности нижний пояс арматуры является обязательным.

Таким образом, ленточный фундамент, независимо от его высоты, должен иметь два пояса армирования. А именно, верхний и нижний.

Если существует необходимость существенного углубления основания, рекомендуется заказать расчет у специалиста. В данном случае опытные профессионалы смогут более точно сообщить, какое количество поясов понадобится для того, чтобы строение прослужило максимально долго, и из какого прутка лучше делать каркас.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок. Поскольку чаще всего в ленточном основании наибольшая нагрузка приходится на продольные стержни арматуры, именно они должны быть особенно прочными. Специалисты рекомендуют использовать рифленые стержни класса AIII. На непучинистых почвах для возведения зданий и сооружений, имеющих не слишком существенную массу, будет достаточно арматуры с диаметром 12 мм. Если же строительство планируется на сложном грунте и с использованием тяжелых материалов, лучше сделать выбор в пользу арматуры диаметром 14 или 16 мм.

Как показывает практика, поперечные, а также вертикальные перекладины арматуры в случае с ленточным основанием нагружаются относительно слабо, в качестве них может применяться гладкий стержень диаметром от 6 до 8 мм. Как правило, этого окажется вполне достаточно для того, чтобы стабилизировать конструкцию и придать ей нужную форму.

После того, как армирование будет успешно завершено, конструкция заливается бетонным раствором. Чтобы получить бетон хорошего качества, лучше замешивать его не руками, а при помощи специальной установки. А в случае, если подобная возможность по той или иной причине отсутствует, раствор следует тщательно проколоть и утрамбовать. В процессе высыхания, желательно периодически промачивать залитую поверхность водой.

rufundament.ru

Армирование ленточного фундамента - правила, схемы, инструкции!

Армирование ленточного фундамента значительно увеличивает его характеристики по прочности, позволяет создавать устойчивые конструкции при одновременном уменьшении веса.

Армирование ленточного фундамента

Расчеты арматуры и схемы армирования выполняются согласно положениям действующего СНиПа 52-01-2003. Документ имеет подробные требования   к расчетам, дает сноски на нормативные документы и своды правил.

СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Файл для скачивания

СНиП 52-01-2003

Ленточный фундамент должен отвечать выдвигаемым требованиям по долговечности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.

Содержание материала

Требования к бетону

Главными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb,n), растяжению (Rbt,n) и поперечному излому. В зависимости от нормативных стандартных показателей бетона подбирается его конкретная марка и класс. С учетом ответственности конструкции могут использоваться поправочные коэффициенты надежности, которые колеблются от 1,0 до 1,5.

Эпюра изгибающих моментов

Требования к арматуре

Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.

Строительная арматура

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.

Таблица классов арматуры и марок стали

Тип профиляКлассДиаметр, ммМарка стали
Гладкий профильА1 (А240)6-40Ст3кп, Ст3пс, Ст3сп
Периодический профильА2 (А300)10-40, 40-80Ст5сп, Ст5пс, 18Г2С
Периодический профильА3 (А400)6-40, 6-2235ГС, 35Г2С, 32Г2Рпс
Периодический профильА4 (А600)10-18 (6-8), 10-32 (36-40)80С, 20ХГ2Ц
Периодический профильА5 (А800)10-32 (6-8), (36-40)23Х2Г2Т
Периодический профильА6 (А1000)10-2222Х2Г2АЮ, 22Х2Г2Р

Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.

К первой группе отнесены  состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:

  • расчеты по появлению первичных трещин на поверхности ленточного фундамента;
  • расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
  • расчеты по линейным деформациям ленточных фундаментов.

К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.

Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.

Требования к армированию

Арматурный каркас – фото

  1. Требования к размерам железобетонной конструкции. Геометрические размеры фундамента не должны препятствовать правильному пространственному размещению арматуры.
  2. Защитный слой должен обеспечивать совместное сопротивление нагрузкам арматуры и бетона, предохранять от воздействия внешней среды и обеспечивать устойчивость конструкции.
  3. Минимальное расстояние между отдельными стержнями арматуры должно гарантировать совместную работу ее с бетоном, позволять правильно стыковать и обеспечивать правильную технологическую заливку бетона.

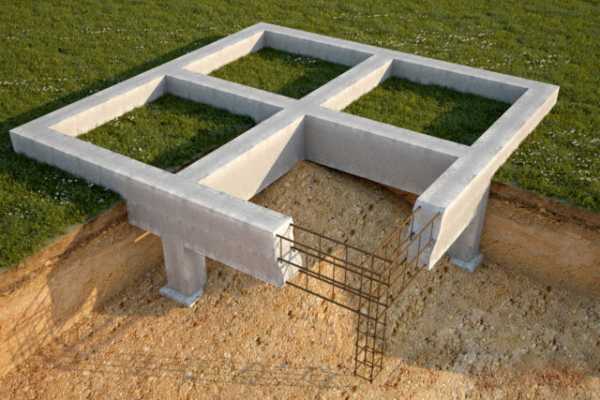

Схема ленточного армированного фундамента

Для армирования можно использовать только качественную арматуру, вязание сеток выполняется с учетом расчетных проектных показателей. Отклонения от значений не могут выходить за поля допусков, регламентируемых СНиП 3.03.01. Специальные строительные мероприятия должны обеспечивать надежную фиксацию арматурной сетки согласно существующим правилам.

Арматурный каркас для ленточного фундамента

СНиП 3.03.01-87. Несущие и ограждающие конструкции. Строительные нормы и правила. Файл для скачивания

СНиП 3.03.01

Во время загиба арматуры нужно пользоваться специальными приспособлениями, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик строительной арматуры.

Видео – Ручной станок для гибки арматуры, видеоинструкция

Видео – Как гнуть арматуру. Работа на самодельном станке

Арматура вставляется в опалубку, изготовление опалубки следует выполнять с учетом требований ГОСТа 25781 и ГОСТа 23478.

ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Файл для скачивания

ГОСТ 25781

Опалубка для возведения монолитных бетонных и железобетонных конструкций. Классификация и общие технические требования

ГОСТ 23478

Расчет количества и диаметра арматуры

Для ленточного фундамента бань применяется строительная арматура с периодическим профилем Ø 6÷12 мм.

Арматура периодического профиля Ø 10 мм

Действующие государственные нормативные акты регламентируют минимальное количество прутков в бетоне для придания ему максимальных характеристик прочности. Минимальное общее сечение продольных прутков арматуры не может составлять ≤ 0,1% площади сечения ленты фундамента. К примеру, если ленточный фундамент имеет сечение 12000×500 мм (площадь сечения равняется 600000 мм2), то общая площадь всех продольных прутков должна составлять не менее 600000×0,01%=600 мм2. На практике застройщики редко выдерживают этот показатель, учитывается еще и вес бани, характер грунтов и конкретная марка бетона. Эта расчетная величина может считаться ориентировочной, отклонения от рекомендованных значений не должно превышать ≈20% в меньшую сторону.

Количество арматуры вычисляют математически

Для расчета количества арматуры нужно знать площадь сечения ленты фундамента и площадь сечения арматурного прутка. Для облегчения выполнения подсчетов предлагаем вашему вниманию готовую таблицу.

 Число стержней
Диаметр, мм123456789
628,35785113141170198226254
850,3101151201251302352402453
1076,5157236314393471550628707
121132263394525656797929051018
141543084626167699231077112311385
1620140260380410051206140716081810
18254,5509763101812721527178120362290
20314,2628942125615711885219925132828

Теперь расчеты существенно облегчаются. К примеру, для армирования ленточного фундамента вы используете восемь рядов арматуры диаметром 10 мм. Согласно таблице общая площадь стержней равняется 628 мм. Такой каркас может работать с бетонной лентой глубиной 120 см и шириной 50 см. Несколько лишних квадратных миллиметров можно не принимать во внимание, они будут дополнительной страховкой на случай нарушения технологии вязки или изготовления некачественного бетона.

Кроме этих показателей нужно определиться с диаметрами стержней для фундаментов. Эти показатели зависят от многих составляющих, для упрощенных расчетов можно пользоваться предлагаемой таблицей.

Допустимые диаметры арматуры

При помощи этой таблицы можно без проблем подобрать рекомендуемый диаметр арматуры для ленточного фундамента.

Правила армирования ленточного фундамента

Существует несколько схем вязки арматуры, каждый застройщик может пользоваться наиболее удобной для себя. Выбор схемы нужно осуществлять с учетом размеров фундамента и его несущих характеристик.

Схемы вязки арматуры

Арматуру можно вязать отдельно, а потом готовые элементы конструкции опускать в траншею фундамента и соединять между собой, а можно сразу вязать в траншее. Оба способа почти равноценные, но есть небольшая разница. На земле все главные прямолинейные элементы можно делать самостоятельно, при работе в траншее обязателен помощник. Для вязки нужно изготовить специальный крючок, соединение выполняется мягкой проволокой диаметром ≈0,5 мм.

Вязка крючком арматуры

Вязка арматуры крючком

В некоторых статьях можно встретить советы во время вязки пользоваться ручной электрической дрелью – не обращайте на них внимания. Так могут писать те, кто понятия не имеет о работе.

Дрель с крючком

Во-первых, от дрели рука устанет намного больше и быстрее, чем от легкого крючка. Во-вторых, под ногами всегда будут путаться кабели, цепляться за торцы арматуры и т. д. В-третьих, не на всех строительных участках есть электрическая энергия. И, в-четвертых, у вас узлы из проволоки постоянно будут или недотянутыми или разорванными.

Для вязки арматуры применяется тонкая мягкая и проволока, а она имеет низкую прочность. Проволоку хорошо натягивайте, прочное связывание должно происходить за два–три оборота крючка. В противном случае намного понижается производительность труда и увеличивается утомляемость. Еще есть варианты сваривания арматуры, о них мы поговорим в следующем разделе статьи.

Проволока для вязки арматуры
Узел

Заводской крючок для вязания арматуры
Самодельный крючок для вязки арматуры

Как вязать арматурную сетку самостоятельно

Мы уже выше говорили, что таким способом можно вязать арматуру на земле. Изготавливаются только прямолинейные участки сетки, углы привязываются уже после их опускания в траншею.

Шаг 1. Подготовьте куски арматуры. Стандартная длина прутков шесть метров, по возможности трогать их не нужно. Если вы опасаетесь, что с такой диной будет сложно работать – разрежьте их пополам.

Резка арматуры

Мы советуем начинать вязать арматуру для самого короткого участка ленточного фундамента, это даст возможность приобрести небольшой опыт и уже более уверенно справляться с длинными прутками. Резать их не рекомендуется, это увеличивает расход металла и понижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.

Арматура должна со всех сторон заливаться бетоном толщиной не менее 5 сантиметров. Это исходные условия. С учетом таких показателей чистые размеры арматурного каркаса должны составлять по высоте не более 110 см (минус 5 см с каждой стороны) и по ширине 30 см (минус 5 см с каждой стороны). Для вязки нужно прибавить по два сантиметра с каждой стороны на нахлест. Значит, заготовки для горизонтальных перемычек должны иметь длину 34 см, заготовки для вертикальных перемычек должны иметь длину 144 см. Но таким высоким каркас делать не стоит, достаточно иметь высоту 80 см.

Как правильно вязать арматуру

Шаг 2. Выберите ровную площадку, положите два длинных прутка, подровняйте их торцы.

Шаг 3. На расстоянии ≈ 20 см от торцов привяжите по обеим крайним сторонам горизонтальные распорки. Для вязки нужна проволока длиной примерно 20 сантиметров. Сложите ее вдвое, просуньте под местом связывания и затяните проволоку обыкновенным прокручиванием вязального крючка. Не переусердствуйте с усилием, проволока может не выдержать. Величина усилий скручивания определяется опытным путем.

Шаг 3. На расстоянии приблизительно 50 сантиметров привязывайте по очереди все оставшиеся горизонтальные распорки. Все готово – отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас получилась верхняя и нижняя часть, теперь нужно скрепить их вместе.

Шаг 4. Далее следует приспособить упоры для двух частей сетки, упереть их можно к любому предмету. Главное, чтобы связанные элементы занимали устойчивое боковое положение, расстояние между ними должно равняться высоте вязаной арматуры.

Вязка армокаркаса

Шаг 5. По торцам привязать по две вертикальные распорки, размеры вы уже знаете. Когда каркас стал уже более-менее напоминать готовое изделие – привязывайте все остальные куски. Не спешите, проверяйте все размеры. Хотя у вас заготовки и одинаковой длины, проверка размеров не повредит.

Шаг 6. По такому же алгоритму нужно на земле связать все прямые участки каркаса.

Шаг 7. Положите на дно траншеи фундамента подкладки высотой не менее пяти сантиметров, на них будут лежать нижние прутки сетки. Поставьте боковые подпорки, выставьте сетку в правильном положении.

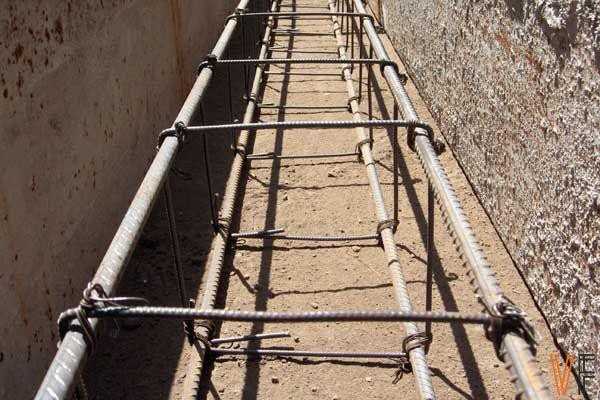

Армирование (каркас установлен в опалубку)

Шаг 8. Снимите размеры непровязанных углов и стыков, заготовьте куски арматуры для соединения каркаса в единую конструкцию. Имейте в виду, что нахлест торцов арматуры должен быть не менее пятидесяти диаметров прутка.

Шаг 9. Привяжите нижний поворот, затем вертикальные стойки и к ним верхний. Проверьте расстояние армирования ко всем поверхностям опалубки.

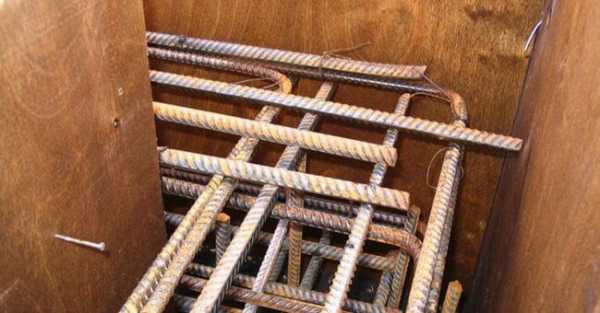

Вязание арматуры в углах

Армирование готово, можно начинать заливку фундамента бетоном.

Вязание арматуры при помощи специального приспособления

Для изготовления приспособления вам понадобится несколько досок толщиной примерно 20 мм, качество пиломатериалов может быть произвольным. Изготовить шаблон нетрудно, а работу он упростит значительно.

Шаг 1. Отрежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите, чтобы разметка расстояния между рейками была одинаковой, в противном случае не будет вертикального положения соединительных элементов.

Шаг 2. Сделайте две вертикальные подпорки, высота подпорок должна отвечать высоте арматурной сетки. Подпорки должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по вязке нужно проводить на ровной площадке. Проверьте устойчивость собранного приспособление, исключите вероятность его опрокидывания вовремя производства работ.

Шаг 3. Поставьте ноги упоров на две сбитые доски, две верхние доски установите на верхнюю полку упоров. Зафиксируйте их положение любым способом.

Схема вязки арматуры при помощи хомутов

У вас получился макет арматурной сетки, теперь работы можно выполнять быстро и без посторонней помощи. Установите на размеченные места подготовленные вертикальные распорки арматуры, предварительно при помощи гвоздей временно зафиксируйте их положение. На каждую горизонтальную металлическую перемычку поставьте пруток арматуры. Такую операцию следует повторить по всем сторонам каркаса. Проверьте их положение еще раз. Все правильно – берите проволоку и крючок и начинайте вязать. Приспособление целесообразно делать, если у вас есть много одинаковых участков сетки из арматуры.

Видео – Как вязать арматуру при помощи приспособления

Как вязать армированную сетку в траншее

Работать в траншее намного сложнее из-за стесненных условий. Нужно хорошо продумать схему вязания отдельных элементов, чтобы не пришлось потом ползать между прутками арматуры. Кроме того, самостоятельно связать сетку не получится, нужно работать с помощником.

Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они приподнимут металл от земли и позволят бетону со всех сторон закрыть арматуру. Расстояние между камнями должно равняться ширине сетки.

На фото – фиксатор для армокаркаса

Шаг 2. На камни нужно класть продольные прутки. Горизонтальные и вертикальные прутья должны уже быть порезаны по размерам, как их мерить мы уже рассказывали.

Шаг 3. Начинайте формировать скелет каркаса с одной стороны фундамента. Если вы предварительно привяжете к лежащим пруткам горизонтальные распорки, то работать будет легче. Помощник должен придерживать концы прутков до тех пор, пока они не зафиксируются в нужном положении.

Работ по армированию

Шаг 4. По очереди продолжайте вязать арматуру, расстояние между распорками должно составлять приблизительно пятьдесят сантиметров.

Шаг 5. По такому же алгоритму свяжите арматуру на всех прямолинейных участках фундаментной ленты.

Шаг 6. Проверьте размеры и пространственное положение каркаса, при необходимости нужно поправить положение и исключить прикосновения металлических частей к опалубке.

Армировка фундамента

Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания в углах, вы можете для себя придумать проще. Главное, чтобы соблюдалась длина нахлестов. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия держат вертикальные прутки строительной арматуры, не забывайте их устанавливать. Для гарантии для этих целей можно использовать арматуру с большим диаметром.

Усиление углов арматурного каркаса
Схемы армирования

Сваривание арматуры для армирования

Нужно знать, что любая сварка ухудшает физические характеристики прочности арматуры, использовать этот метод следует только в крайних случаях.

Сваривание арматуры для армирования

Если все же приходится использовать сварку, то делайте все возможное, чтобы в одном месте накладывать минимальное количество швов, сдвиньте на несколько сантиметров шаг фиксации горизонтальных и вертикальных упоров. Во время сваривания точно выдерживайте оптимальные показатели силы тока и диаметр электродов. Металл в местах наложение шва не должен перегреваться.

Сварка арматуры – фото

И самое важное – для сваривания пригодна только специальная арматура, марки такой арматуры обозначаются буквой «С». Кстати, эта арматура существенно дороже обыкновенной.

Схема армирования ленточного фундамента

Практические советы

Есть несколько способов, с помощью которых можно ускорить и облегчить процесс вязки и при этом улучшить качество конструкции и уменьшить расход материалов.

Для распорок согните арматуру в виде буквы «П». Для этого можно за пару часов сделать элементарный станок, а пригодится он не только для гибки прутков. Для начала нужно согнуть один образец, проверить его размеры и только потом, используя образец в качестве шаблона, заготовить все соединения. Такие распорки намного легче вязать, они сразу держат нужный размер конструкции. Еще один плюс – сокращается расход дорогостоящего материала. На первый взгляд, экономия кажется несущественной, максимум десять сантиметров на одном соединении. Но если умножить десять сантиметров на количество штук и на цену арматуры, то получится очень «приятная» сумма.

Самодельный станок для гибки арматуры

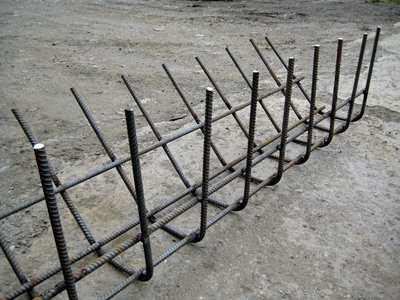

Гнутая арматурная сетка

Для распорок можно использовать арматуру меньшего диаметра и необязательно дорогую строительную периодического профиля. Подойдут даже металлические прутки или катанка соответствующего диаметра.

Если у вас нет никакого опыта выполнения подобных работ, то лучше самостоятельно ее не делать. Наличие помощника намного облегчает процесс и делает его более безопасным.

По цене армированный фундамент значительно дороже обыкновенного, применяйте этот метод усиления архитектурных конструкций в крайних случаях. Есть много более дешевых способов для увеличения несущих характеристик ленточного фундамента. Правда, они не всегда могут использоваться, все зависит от особенностей проекта бани, характеристик грунтов и ландшафта.

Армирование ленточного фундамента. Использована несъемная опалубка
Армирование следует производить во всех частях фундамента, даже в средних перемычках для межкомнатных перегородок

Несколько слов можно сказать о предварительно нагруженном армировании. Это сложный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества арматуры. Сущность метода состоит в предварительном нагружении прутков усилиями противоположными тем, которые будут действовать на конструкцию во время эксплуатации фундамента. К примеру, если пруток будет работать на растяжение, то его предварительно сжимают и т. д.

Видео – Армирование монолитных ленточных фундаментов неглубокого заложения

Видео – Армирование фундамента своими руками

banya-expert.com

Как правильно вязать углы арматуры для фундамента

Фундамент – это одна из наиважнейших частей любого строения, поэтому ему надо уделить особое внимание уже на этапе проектирования здания. Чаще всего в качестве основания для возведения загородной постройки выбирают ленточный фундамент, который представляет собой конструкцию из металлического каркаса, залитого бетоном. Армирование углов ленточного фундамента необходимо производить с особой тщательностью, так как именно они испытывают наибольшие вертикальные, продольные и поперечные нагрузки, как со стороны самого здания, так и со стороны грунта.

Зачем нужно армировать ленточный фундамент

Сам бетон является довольно прочным и долговечным строительным материалом, хорошо выдерживающим вертикальное давление. Однако без надлежащего армирования фундамент не выдержит нагрузок на разрыв, сжатие в горизонтальном направлении и изгиб (все это приведет к образованию трещин). Поэтому основой любого ленточного фундамента является армирующий каркас. Зная о том, как правильно армировать ленточный фундамент, а особенно углы и места примыканий, можно собственноручно построить основу любого здания, будь то небольшая дачная беседка или трехэтажный дом. Правильно рассчитанная и изготовленная монолитная железобетонная конструкция фундамента станет гарантом долговечности и прочности любого здания.

Материалы для армирования

Наибольшие нагрузки испытывают продольные части армирующего каркаса ленточного фундамента, поэтому для их изготовления используются профильные прутки арматуры диаметром от 12 до 20 мм в зависимости от нагрузки (количества этажей будущего здания и материала, который будет использоваться для возведения стен). Для вертикальных и поперечных частей конструкции можно использовать гладкую арматуру диаметром от 8 до 12 мм (зависит от веса стен и высоты «ленты»). Для обвязки арматуры используется специальная мягкая вязальная проволока диаметром 0,8-1,2 мм.

Необходимые инструменты и приспособления:

vsjaarmatura.ru

схемы, расчет диаметра арматуры, расположение по углам и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Схема армирования

Содержание статьи

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

  • Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

    По одной из технологий арматуру вяжут прямо в опалубке

  • Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

  • Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
  • Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
  • Далее есть два варианта:
    • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
    • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

  • Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
  • Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
  • К стойкам привязывают продольные нитки нижнего пояса армирования.
  • В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
  • Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
  • Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

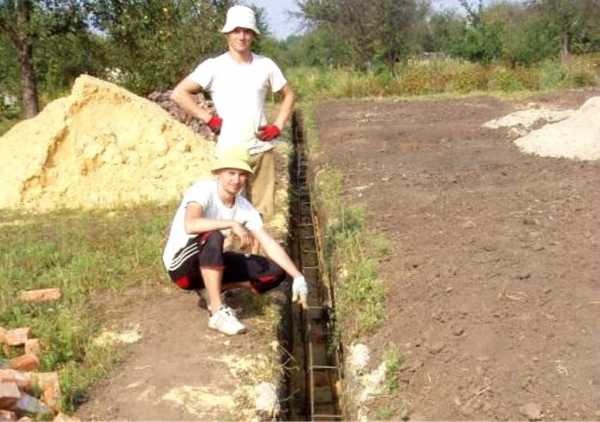

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

stroychik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
