Как вязать арматуру под фундамент: схемы вязки, основные принципы, фото

Вязка арматуры под фундамент — 4 способа!

Долговечность и надежность любого здания напрямую зависит от качества фундамента, на котором оно стоит. Без нормального прочного фундамента даже самые крепки стены со временем начнут рушиться. Для того чтобы повысить прочность фундамента оптимальным решением остается использование арматуры. В итоге правильного соединения арматурных прутьев получится прочная конструкция, которая сможет выдержать общий вес постройки. Поэтому особое внимание уделяется вязке арматуры под фундамент.

Прочное основание под фундамент также можно создать, сварив отдельные металлические стержни между собой. Однако данный способ применяется все реже.  Итак как правильно вязать арматуру для фундамента. Все чаще по некоторым причинам прибегают к вязке:

1. Самостоятельное строительство и процесс варки не совместимы, так как редко кто способен полностью разобраться в нюансах и тонкостях этого дела. Проще освоить технику вязки, которая к тому же выходит еще и значительно быстрее.
2. Со временем в местах сварки начнут прогрессировать окислительные процессы, в результате протекания которых сварной шов становится менее крепким, а фундамент соответственно менее надежным. Риск возникновения коррозии, если говорить о вязке арматуры под фундамент, значительно снижается.
3. Сварка становится причиной нарушения структуры металла, что негативно скажется на конечном качестве работ. Правильно выполненная вязка станет гарантией надежности и долговечности перемычек, фундамента и прочих конструкций из железобетона.

Материалы для вязки арматуры

Перед тем, как приступить к правильной вязке арматуры для фундамента, необходимо приобрести все необходимое. В качестве арматуры используются пруты из стали определенной длины и диаметра. Прочность, долговечность и надежность фундамента напрямую зависит от толщины используемой арматуры. Запрещено использовать прутья, диаметр которых меньше 6 мм. Что касается длины, для обустройства фундамента чаще всего используется арматура длиной от 6 метров. Удобно заказывать арматурные стержни с доставкой. Это позволит вам сэкономить не только время, но и силы, которые вы благополучно в дальнейшем потратите на возведение фундамента. Обратите внимание на поверхность арматуры. Сегодня продаются как гладкие изделия, так и прутья с рифлением, гребнями и насечками. Рельефные — более удачный вариант, так как они имеют более высокую адгезию с бетоном.

Между собой стержни из металла соединяются при помощи проволоки или хомутов из пластика. От качества соединительных материалов также зависит прочность и целостность конечного результата.

Для вязки арматуры под фундамент подойдет проволока круглого сечения с диаметром 12-14 мм. Не стоит брать более толстую, так как ее будет сложно гнуть, а более тонкая просто не справится с нагрузками. Отличный вариант – обожженная проволока из стали, продаваемая в бухтах. Легко сгибается и принимает необходимую форму, но характеризуется высоким уровнем прочности и долговечностью. Необожженная проволока не подходит. Она тяжело гнется, часто ломается. Однако любую необожженную проволоку можно превратить в обожженную, просто подержав ее над открытым огнем и оставив остывать на воздухе на полчаса.

Проволоку необходимо поделить на равные отрезки длиной 25-30 сантиметров. Откусывать или обрезать каждый раз нужный кусок неудобно. Умудренные опытом мастера рекомендуют в несколько раз согнуть проволоку, соблюдая необходимую длину, а затем места сгиба за раз перерезать болгаркой. Так за несколько минут можно подготовить все элементы, не тратя время на постоянное обрезание.

Пластиковые хомуты, популярность которых набирает обороты, многие строители-консерваторы все-таки использовать опасаются, не доверяя данному методу крепления. Однако использование хомутов пластиковых также способно обеспечить полноценную надежную фиксацию стальной арматуры. Существует и несколько нюансов. Такой каркас часто не способен выдерживать динамические нагрузки. Если во время сборки неправильно наступить на какой-либо верхний элемент или неправильно произвести заливку бетоном, некоторые крепления из пластика могут треснуть. Особую аккуратность также необходимо проявить во время работы с вибрационным оборудованием, используемым для уплотнения бетонного слоя. Значительным преимуществом пластиковых хомутов, если сравнивать их с проволокой, является простота работы с ними. Ничего гнуть не нужно. Стоит лишь прочно затянуть хомут и соединение готово.

Необходимые для вязки инструменты

Проволоку гнуть, конечно, можно и голыми руками, однако с целью упрощения и ускорения процесса рекомендуем использовать специально предназначенные для этого инструменты. Например, крючок для вязки арматуры под фундамент, приобрести который можно в любом строительном магазине. Современный рынок представляет в широком ассортименте и самые обычные модели, и винтовые, и полуавтоматические, которые хоть и делают работу более простой, но все-таки требуют от исполнителя приложения определенной физической силы. Опытные мастера утверждают, что магазинные крючки в большинстве случаев неудобны и быстро выходят из строя, поэтому они самостоятельно изготавливают личный инструмент для работы, что позволяет не только сэкономить деньги, но и сделать процесс вязки более удобным. Чтобы своими руками сделать такой крючок, вам понадобится отрезок арматуры с рифлением и подшипник для ручки.

Отличная альтернатива всем самодельным приспособлениям и крючкам – специальный пистолет для вязки. Устройство идеально для использования при масштабном строительстве. Оно способно ускорить и значительно облегчить процесс вязки. Прибор самостоятельно скручивает проволоку с установленным усилием за 0,8 с. Такие пистолеты имеют малый вес, освобождая вторую руку, которой теперь можно придерживать крепеж. Модель пистолета, которая вам необходима, зависит от диаметра используемой арматуры. Единственным недостатком подобного рода техники можно назвать высокую цену. Растраты будут неоправданными, если пистолет приобретается для единичного строительства.

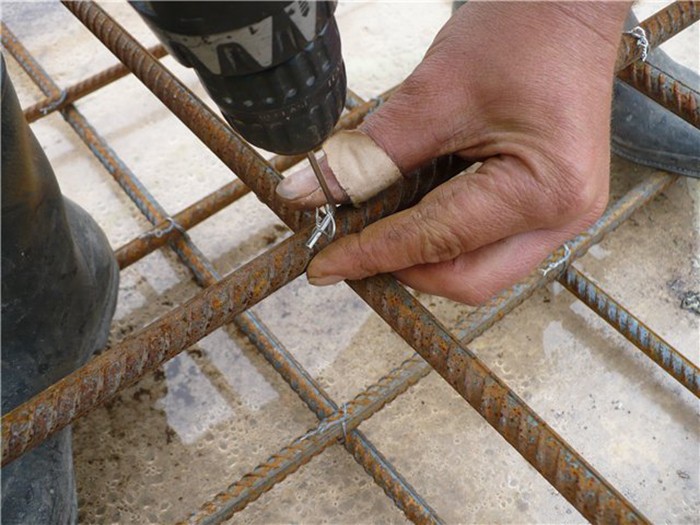

Можно создать самостоятельно в домашних условиях подобие пистолета для вязки. для этого достаточно переоборудовать шуруповерт, вставив в патрон инструмента крючок, изготовленный из проволоки с круглым сечением 4 мм. Не стоит использовать для данных целей дрель. Из-за большей скорости оборотов она не сможет справиться с поставленной задачей. Работать с самодельным инструментом следует предельно аккуратно, держа его в обеих руках.

Использование пистолета для вязки арматуры сокращает общую продолжительность работ в 5-7 раз, если сравнивать с вязкой с помощью крючка. Однако устройство не подходит для применения в труднодоступных местах, а также неэкономично расходует проволоку и нуждается в регулярном перезаряде батареи.

Схемы и способы вязки

Первое, что необходимо сделать, подготовить все необходимые материалы, отнести их к месту локации фундамента, если нужно выровнять арматурные прутья, подложить под арматуру фиксаторы из пластика, которые необходимо уложить между опалубкой и арматурой для того, чтобы отдельные части используемой арматуры не показывались из-под бетона. Можно приступать к вязке, которая может осуществляться несколькими методами.



Если для вязки арматуры использовать самозатягивающиеся хомуты из пластика, то никаких особых вопросов не возникнет. Главное, хорошо затянуть каждое соединение. Еще легче работать с пистолетом, который практически делает все сам и за мгновение. Наиболее сложным процесс станет с использованием крючка и проволоки. Именно при работе с крючком может использоваться несколько основных приемов и методов.



Сегодня известно множество вариантов вязки арматуры, отличающихся друг от друга направлением загиба проволоки. По крепости и надежности почти все методы вязки одинаковы, основным критерием выбора техники становится удобство.

Способ первый

Наиболее простой и часто используемый способ вязки арматуры для фундамента, включает в себя такую последовательность действий:

1. отрезок проволоки складывается вдвое;
2. в месте соединения двух арматурных прутьев проволока проводится под арматуру;
3. крючок продевается в петлю проволоки;
4. пальцами необходимо подтянуть свободный конец проволоки к крючку и наложить на него, немного согнув;
5. вращательными движениями крючка скрутите оба конца проволоки;
6. сделав 3-5 оборотов, убедитесь в надежности крепления и выньте крючок из петли.

Способ второй

Не слишком отличается от первого. Этапы:

1. проволока складывается вдвое и в месте соединения стержней заводится под арматуру;
2. в петлю продевается крючок;
3. через крючок перегибаем второй конец так, чтобы получилась О-образная петля;
4. вращательными движениями скручиваем полученную петлю, пока соединение не станет надежным;
5. вытаскиваем крючок.

Способ третий

Именно данный способ вязки арматуры под фундамент опытные мастера называют самым удобным, так как он высвобождает одну руку:

1. проволока заводится под арматуру;
2. в петлю вставляется крючок, которым необходимо поддеть 2-ой конец проволоки;
3. по направлению вниз загибаем соединительную проволоку;
4. тянем крюк на себя и крутим несколько раз. Готово.

Способ четвертый

1. проволока вновь складывается пополам и заводится под арматуру;
2. крепко прижимая к стержню, концы ее необходимо согнуть в направлении на себя;
3. в петлю вставляем крюк, и после нескольких оборотов извлекаем его.

Такой способ дает возможность получить более прочную скрутку. Умудренные опытом профессионалы рекомендуют подгибать проволоку до начала скрутки, чтобы не приходилось раз за разом делать множество оборотов, что значительно снижает риск частого перелома проволоки. Оптимальным количеством оборотов считается 3-5.

Все способы между собой достаточно схожи, за исключением нескольких нюансов. Уже после нескольких попыток человек, который решил вязать арматуру своими руками, приловчится и сможет выбрать способ, который будет для него наиболее удобным. Бытует мнение, что легче работать с винтовым крючком, но это также, по нашему мнению, дело привычки и техники.

Заключение

Вязка арматуры хоть и не считается простым и быстрым занятием, однако, вполне доступным даже мастеру без наличия подобного опыта. Сейчас вы узнали как же правильно вязать арматуру для фундамента. Главное подобрать правильно расходные материалы и инструмент. Без сомнения, применение пластиковых хомутов или специального пистолета сделает процесс максимально быстрым и простым, но и дорогостоящим. Поэтому крючок по-прежнему остается наиболее выгодным вариантом.

Товары, которые были описаны в этой статье:

Арматура

Гибкая стяжка

Арматурные крюки

Предыдущая статьяСледующая статья

Как вязать арматуру для ленточного фундамента

Для создания каких-либо построек необходимо соорудить фундамент. Существует несколько видов фундаментов различной сложности и имеющих свои положительные и отрицательные стороны. Одним из самых простых является ленточный фундамент. Но, одним из его недостатков является то, что со временем, есть большой шанс его просадки. Для того, что бы этого не произошло, производят армирование верхней и нижней части фундамента. Средняя часть не получает особой нагрузки.  В этом случае нагрузку  на растяжение берут на себя арматурные стержни.

Материалы, используемые в статье:

Арматура	Крючок для вязки	Проволока	Фиксатор звездочка

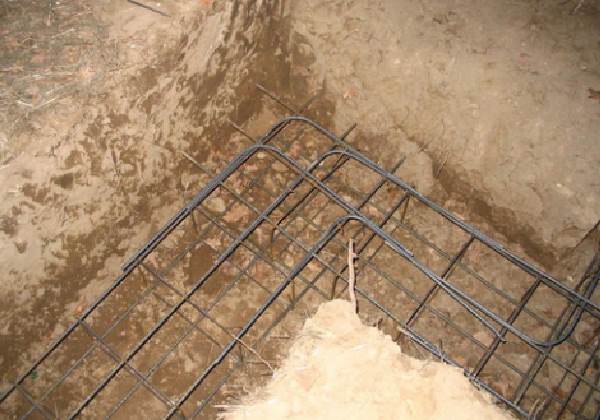

Ленточный фундамент с заложенной связанной арматурой

Армирование представляет собой укладывание  металлических стержней или коробов из арматуры на место будущего фундамента. Стержни предварительно связываются между собой проволокой или свариваются. Так же возможно использование различных пластиковых фиксаторов, например фиксаторов звездочка, пластиковых хомутов,  муфт для арматуры и пр.   При использовании пластиковых хомутов необходимо учитывать тот нюанс, что при заливке каркаса бетоном по нему не желательно ходить. Иначе хомуты могут просто не выдержать и лопнуть.

\

Уже отрезанная проволока для вязки арматуры

Обязательно нужно знать конкретную маркировку арматуры, которую собираются использовать в армировании.
Если прутья в маркировке имеют индекс С, то значит, что такие стержни свариваемые, их лучше скрепить сваркой. Если же индексы отсутствуют, то, арматуру необходимо будет связывать.

Связывается арматура с использованием различных приспособлений.  Это:

• Пассатижи.  Вполне пригодны для вязки небольшого количества арматуры.
• Крючок для вязки. Бывает как полностью механический, так и винтовой. Гораздо удобнее пассатиж, поэтому процесс проходит быстрее, что позволяет связывать гораздо больше материала. Крючок можно вставить в шуруповерт для более комфортной работы.
• Пистолет для вязки. Почти полностью автоматизирует процесс. Достаточно поднести конец пистолета к месту соединения и нажать на кнопку. Пистолет сам обвяжет стержни проволокой и завяжет ее. Не заменимая вещь при очень больших объемах.

После того как проволока и арматура куплена и готова к работе, а так же определен инструмент для вязки, то можно начинать сам процесс.

Рассмотрим вязку стержней с помощью винтового крючка:

• 1 этапом отрезается кусок проволоки около 30 см и складывается пополам.

• На 2 этапе проволока под связываемое соединение а крючок для арматуры вставляют в петлю проволоки.

• 3 этапом проволокой полностью огибают соединение, свободный конец укладывается на крючок.
• На 4 этапе остается только поднять ручку крючка один или несколько раз. При поднятии ручки, сам крючок вместе с проволокой начинает крутиться  и закручивает ее. Не переусердствуйте, иначе можно просто порвать проволоку.

Связка завершена, можно переходить к другому соединению.

Связка арматуры винтовым крючком:

Видео с примером вязки арматуры крючком и шуруповертом:

Еще один пример вязки арматуры:

Как вязать арматуру для фундамента: рекомендации

Если вас интересует вопрос, как вязать арматуру для фундамента, стоит знать, что это организованный рабочий процесс, требующий соблюдения правильности вязки и определенной заказ. Сначала каждый элемент подготавливается к установке, и если один или несколько из них неисправны, их необходимо предварительно зачистить и выпрямить. Далее осуществляется строп, затем каждый элемент подается непосредственно к месту вязки. Затем элементы устанавливаются в правильное проектное положение, после чего можно приступать к вязанию. Об этом стоит рассказать подробнее.

Как вязать арматуру для фундамента: рабочий процесс

Процедура вязки осуществляется с помощью металлической проволоки определенного диаметра, а также через узлы крепления, то есть монтажные крючки. Складывание стержней осуществляется внахлест, после чего их стыки соединяются посередине и по краям с помощью стальной проволоки. Чтобы избежать разрыва провода в местах соединения, его диаметр необходимо подобрать правильно, в полном соответствии с регламентом. Процедура вязки может выполняться с помощью пистолета или вручную. Первый вариант считается оптимальным, так как выполняется в автоматическом режиме, не требует дополнительных работ и экономит время. Повышает скорость работы и силу связывания, что положительно сказывается на качестве получаемого результата. Ручное связывание — это процесс, при котором связывание осуществляется с помощью специального крючка. У этого метода есть недостаток — значительные временные затраты. Если вас интересует, как вязать арматуру для фундамента, то следует сказать, что сделать это можно с помощью специальных раскосов, доступных для покупки в специализированном строительном магазине. Очень часто вязку делают для небольших домов, так как они рассчитывают на незначительный вес конструкции на возводимом фундаменте. Говоря о том, как правильно вязать арматуру, также стоит отметить, что для многоквартирных домов соединение арматуры производится сваркой. Такой метод не лишен недостатков. Во-первых, речь идет о больших объемах работ, требующих дополнительного количества сварщиков. Применение электросварки вызывает снижение прочности арматуры, что связано с воздействием на нее повышенных температур. В то время как сварка увеличивает жесткость получаемой конструкции, при ее уплотнении с помощью вибратора часто бывает нарушение целостности свариваемых изделий в местах стыков.

Как правильно вязать арматуру для фундамента, чтобы не потерять целостность? Все чаще для этих целей применяют метод вязки скобами или проволокой при формировании каркаса. Благодаря этому конструкция получает оптимальную степень соединения, снижается риск разрушения арматуры в процессе заливки бетона и последующего его уплотнения.

Теперь вы не только умеете вязать арматуру для фундамента, но и имеете представление, как это сделать правильно и качественно.

Как вязать арматуру для фундамента

Фундамент в первую очередь должен быть надежной опорой дома. Для того, чтобы быть прочным, одного использования бетона недостаточно. Эта конструкция обязательно армируется. Такой способ устройства позволяет возводить конструкции, способные выдержать как огромную массу стен, так и давление грунта при весеннем взбивании.

Для производства арматурной сетки применяют стальные стержни толщиной от 6 до 32 мм. Они могут быть как гладкими, так и рифлеными. Для того чтобы соединить их в единую конструкцию, в основном используют два метода: сварку и вязку. В промышленном строительстве чаще всего используется первый, так как сетка поставляется в готовом виде с завода, где сделать такую ​​конструкцию проще.

В частном домовладении и при строительстве небольших сооружений такой способ соединения можно считать нецелесообразным, так как для быстрого изготовления сетки на месте требуется немало сварщиков. Поэтому в таких случаях обычно используют второй способ (вязание). Далее рассмотрим, как вязать арматуру.

Использовать этот метод также лучше, поскольку сварка ослабляет конструкцию. Кроме того, в стыках в дальнейшем может появиться ржавчина, что также сделает арматурный каркас не очень надежным, а это непременно скажется на долговечности фундамента и здания в целом. Итак, как вязать арматуру под фундамент?

В первую очередь необходимо подготовить сами прутья, а также проволоку. Последний обычно имеет диаметр 0,8-1,2 мм. Его разрезают на куски длиной около одного-двух метров. Сколько ответов на вопрос «как вязать арматуру». Самый простой способ – установка с помощью пассатижей. При этом проволока складывается пополам, проходит через соединенные стержни и связывается. Далее лишние концы обрезаются кусачками.

Часто при самостоятельном конструировании мастера задаются вопросом, как связать арматуру крючком. Это еще один довольно распространенный метод, при котором используются не пассатижи, а специальное приспособление, которое можно приобрести как в магазине, так и сделать самостоятельно из проволоки. Этот инструмент представляет собой крючок, которым складывается петля из вязаной проволоки вдвое. Его концы также наматывают на крючок после того, как они предварительно были пропущены через шатуны.

Так что «как связать арматуру крючком» — дело нехитрое. В обоих случаях проволока затягивается закручиванием крючка. Заводские модели оснащены специальной ручкой, облегчающей этот процесс. Вместо этого вы также можете использовать отвертку. Крюк просто вставляется в гнездо вместо винта. Используя ручное вязание, можно получить очень гибкие и эластичные конструкции.
