Как правильно ставить пилку на ручной лобзик

С чего посоветуете начать?

В первую очередь следует грамотно организовать рабочее пространство. Несмотря на кажущуюся формальность – это весьма важное условие. Правильно обустроенное место обеспечивает не только комфорт и удобство, что немаловажно при многочасовой работе ручным лобзиком, но и напрямую влияет на качество реализуемого проекта.

В качестве упорной конструкции используется специальный станок-столик, за которым закрепилось название «ласточкин хвост». Он представляет собой небольшую прямоугольную доску, имеющую клиновидный вырез, переходящий в рабочее поле для пиления. Ласточкин хвост крепится к краю стола или верстака с помощью струбцины.

Как правильно ставить пилку на ручной лобзик

Работают ручным лобзиком сидя или стоя, располагая заготовку для выпиливания на уровне 30-40 см от глаз. Источник света размещается спереди под углом к рабочей плоскости. Соблюдение этих правил позволит максимально точно контролировать линию раскроя, улучшая тем самым качество выпиливаемого проекта.

Какой лобзик выбрать?

Несмотря на простоту своей конструкции, современные ручные лобзики отличаются рядом особенностей, на которые следует обратить внимание при выборе. От моделей с рамкой из листового железа лучше отказаться, выбрав лобзик, изготовленный из металлической трубки. Такой вариант обеспечивает лучшее натяжение полотна и исключает его перекос, благодаря чему пилку не будет «уводить» в процессе работы.

Как правильно ставить пилку на ручной лобзик

Пилка фиксируется в рамке путем поджатия верхних и нижних гаек-барашков. Выбирая лобзик, обратите внимание, чтоб он комплектовался барашками из качественной стали, имеющими широкие ушки. Это существенно повысит удобство пользования инструментом в процессе работы.

Как правильно подготовить инструмент к работе?

Пилка в лобзике фиксируется строго вертикально, располагаясь зубьями вниз. Полотно обязательно должно быть натянутым. Степень натяжения регулируется сжатием рамки: инструмент упирают о край стола или сжимают рукой, после чего затягивают барашки, при необходимости подтягивая их пассатижами. Распрямившись, рама обеспечит надлежащее натяжение полотна.

Как правильно ставить пилку на ручной лобзик

Для выпиливания ручным лобзиком мелких деталей, фигур с резкими контурами и сложных узоров по дереву используют небольшие пилки с большим количеством зубьев на дюйм. Они не заедают на поворотах, создавая тонкий и аккуратный распил, не оставляя сколов. Для создания крупных изделий из фанеры и длинных прямых пропилов используют полотна с большими зубцами, которые пилят на порядок быстрее.

Давайте ближе к делу. Как выпиливать лобзиком из фанеры и дерева?

Чтобы получить точную и аккуратную линию распила следует соблюдать ряд базовых правил:

  1. Рука с лобзиком должна выполнять только вертикальные движения.
  2. Движения вверх-вниз совершают без резких рывков и с максимальной амплитудой, чтобы задействовать всю рабочую длину полотна.
  3. Вторая рука в процессе пиления плавно разворачивает и перемещает заготовку.
  4. Не нужно надавливать пилкой на заготовку и оказывать на полотно бокового давления.
  5. Выпиливание происходит только в тот момент, когда пилка движется сверху вниз, поэтому обратное движение должно выполняться свободно без надавливания.

Как правильно ставить пилку на ручной лобзик

Работая ручным лобзиком, его ведут не по линии узора, а по внутренней стороне контура, поскольку даже самая тонкое полотно оставляет пропил, ширину которого следует учитывать. Это особенно важно при выпиливании изделий с точной подгонкой элементов, например, пазлов или интарсии.

Закончив работу, не забудьте ослабить один из зажимов, чтобы рамка лобзика не утрачивала своей упругости.

А что на счет отработки основных приемов?

В основе самых замысловатых узоров всегда лежит ряд базовых фигур и элементов, отработав которые вы будете подготовлены к выполнению сложных проектов. Делать это желательно на тонкой фанере толщиной до 3 мм.

Тупые и прямые углы: лобзик плавно движется без надавливания на заготовку, как бы совершая холостой ход; в это время вторая рука не спеша проворачивает деревянную заготовку на нужный угол.

Внутренний круговой контур

: для этого во внутренней части фигуры просверливается небольшое отверстие, через которое пропускается пилка. При выпиливании круга линия распила ведется по внутреннему контуру рисунка. Ход инструмента должен быть средней интенсивности; заготовка разворачивается соразмерно движениям лобзика.

Овальный контур: выпиливая такую фигуру, увеличивайте ход лобзика на крутых участках, разворачивая заготовку в этом месте быстрее.

Острые углы: аккуратный острый угол без сколов и прочих дефектов получают путем сведения двух пропилов.

Как правильно ставить пилку на ручной лобзик

Нужен совет, почему заедает пилку?

Вы хорошо прочувствовали лобзик, добились плавности хода и ведете аккуратную линию распила, но тут движение инструмента затрудняется и пилку клинит в заготовке. Это типичная ситуация, возникающая при резьбе ручным лобзиком по фанере. Происходит она по следующим причинам:

  1. Перегрев пилки – при длительной работе полотно расширяется за счет нагрева. Во избежание подобных ситуаций делайте небольшие перерывы или периодически протирайте полотно влажной ветошью.
  2. Особенности деревянной заготовки. Ход лобзика может затрудняться из-за того, что пилка напоролась на более плотный участок: сучок, сгусток клея в фанере и пр.
  3. На длинных пропилах пилка может зажиматься между двумя почти разделенными частями фанеры. Продолжить комфортное пиление можно скрепив разделенные концы прищепкой

Какая фанера нужна для выпиливания лобзиком?

Практика показывает, что лучший материал для работы ручным лобзиком – березовая фанера толщиной от 2 до 8 мм. Она доступна, проста в обращении и отличается высокой прочностью.

Для создания мелких деталей или «плотного» ажурного узора уместней использовать трехслойную фанеру толщиной до 3 мм. Ее легко пилить и при этом она довольно прочная. Вероятность, что вы испортите выпиленный завиток при очередном заедании полотна – существенно ниже.

Как правильно ставить пилку на ручной лобзик

Выбирая материал для поделок, обратите внимание на то, чтобы фанера была ровной и без большого количества сучков. Изучите торец на наличие воздушных камер, их присутствие свидетельствует о неравномерном нанесении клея. От такой низкосортной фанеры лучше отказаться, в противном случае вам не избежать большого количества сколов, которые испортят внешний вид изделия.

А что если использовать деревянные заготовки?

При всей своей практичности фанера не обладает столь выразительной фактурой как доска. Выпиливая проекты из дощечек, можно использовать эти преимущества: сыграть на разнице цветов и оттенков, ориентации древесных волокон (как в интарсии) и т.д. Поделки из древесины имеют более привлекательный торец (без слоеной структуры как у фанеры) и их намного легче обрабатывать отделочным составом.

Как правильно ставить пилку на ручной лобзик

Для выпиливания ручным лобзиком используют заготовки из мягких и твердых пород толщиной до 10 мм. Выбирая материал, отдавайте предпочтения доскам тангенциального распила. Заготовки радиального распила использовать не рекомендуется, т.к. они имеют параллельно расположенные годовые кольца, которые из-за своей твердости будут уводить лобзик при пилении.

Что делать если постоянно появляются сколы?

Количество и размеры сколов зависят от сорта используемой фанеры, качества полотна и того, насколько правильно мастер пилит. Выпиливать ручным лобзиком без сколов поможет несколько советов и профессиональных хитростей:

  • используя некачественную фанеру, подверженную сколам, пилите более интенсивно, устанавливая полотна с мелким зубом;
  • работайте пилкой с обратным (реверсным) зубом, предназначенным для минимизации сколов.
  • проклеивайте линии распила с обратной стороны скотчем или малярной лентой;
  • увлажняйте заднюю часть заготовки.

Как перенести схему на деревянную заготовку?

Существует несколько удобных вариантов переноса распечатанного чертежа на деревянную основу:

  • используя копирку и перерисовывая шаблон вручную;
  • приклеивая лист на двусторонний скотч;
  • наклеивая картинку на клей, остатки которого затираются наждачной бумагой на этапе финишной отделки.

Вроде бы все ясно. Хотя нет, а что на счет пилок?

О типах и функциональных особенностях пилок для ручного лобзика мы рассказали отдельно в этой статье.

Лобзик – инструмент, знакомый многим мужчинам с детства, со школьных уроков труда. Его электрический вариант в настоящее время – один из популярнейших ручных инструментов, значительно облегчивших труд домашних мастеров. В отличие от ручной пилы, этот электрический прибор нуждается в более пристальном внимании, особенно наиболее важный его элемент – подвижный узел со съемной пилкой.

Каким может быть пилкодержатель?

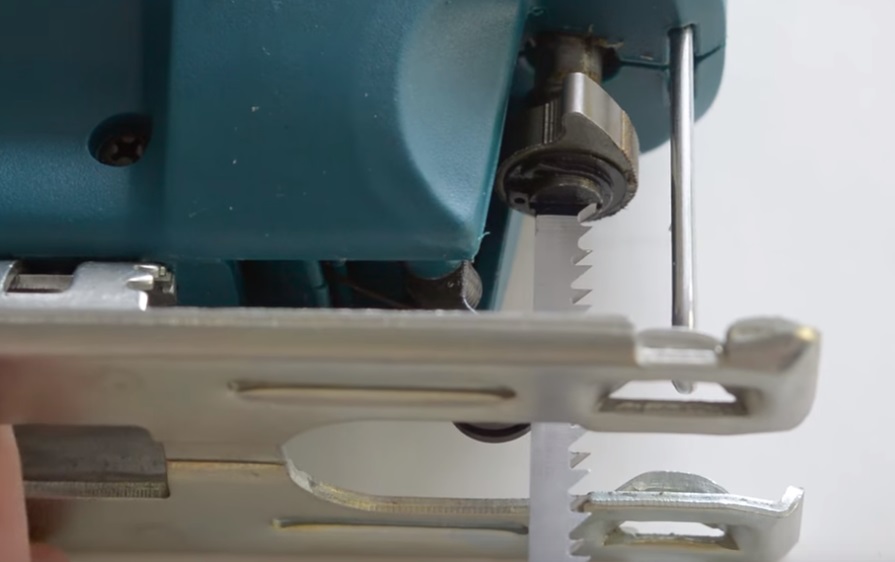

К подвижному штоку лобзика пилка присоединяется посредством пилкодержателя – одной из самых уязвимых деталей агрегата. Именно держатель для лезвия испытывает наибольшие нагрузки в процессе работы прибора, особенно страдает это приспособление при использовании полотна с затупившимися зубьями, что иногда допускают неопытные мастера.

Материал для этой детали предполагается самый качественный, однако далеко не все производители думают так же. Часто именно пилкодержатель первым требует ремонта или замены. Современные производители электроинструментов постоянно работают над улучшением этого узла.

Это привело к большому разнообразию применяемых для электролобзиков пилкодержателей.

Наиболее ранняя конструкция – зажим-колодка на болтах. Хотя многие фирмы давно ушли от такого варианта, модели, где использовано это архаичное крепление еще встречаются. Болтов на такой колодке два. Один зажимает полотно, а второй позволяет отрегулировать его положение.

При монтаже или демонтаже пильного полотна откручивать или закручивать нужно оба болта. Головки их изготовлены под плоскую отвертку или под шестигранный ключ. Для таких колодок часто не имеет значения форма и толщина хвостовика пилки. Есть модели и с одним болтом. Регулировать такой фиксатор не нужно, пилка просто зажимается путем заворачивания болта.

Быстрозажимное крепление установлено на большинстве современных моделей электролобзиков. Нажатие специальной клавиши отпускает прижим, и полотно легко выходит из крепления. Та же манипуляция позволит легко вставить пилку в прорезь. Такое устройство не нужно регулировать, оно лишено болтов. Этот тип креплений делится на два подтипа, по положению механизма подвижной клавиши: боковой и фронтальный.

Радиальный зажим – разновидность быстрозажимного крепления. В агрегаты, снабженные таким узлом, вставить пилку еще проще. Устройство нужно повернуть на 90 градусов, вставить пилку в прорезь и отпустить, под действием пружины прижим вернется в начальное положение и автоматически зафиксирует хвостовик полотна. Все быстрозажимные крепления имеют строгое ограничение по толщине полотна и форме его хвостовика.

Некоторые умельцы предпочитают сделать этот узел своими руками, пытаясь, таким образом, увеличить время его работы. Действительно, купить деталь того же качества удается не всегда. Изготовить пилкодержатель-колодку можно из стального бруска с длиной грани не более 2 см. Для работы нужны следующие инструменты: дрель, ножовка по металлу, болгарка, тиски, точная рулетка, штангенциркуль.

Используя старую деталь, нужно постараться ее скопировать, изготовив из бруска самодельную. Если навыка в такой работе нет, лучше не тратить время, а старый пилкодержатель и заготовку показать опытному мастеру. Если все же решили делать самостоятельно, наберитесь терпения и на всякий случай приготовьте еще пару заготовок.

При замене пилки в электролобзике следует обращать внимание на состояние узла крепления – наиболее уязвимой детали всего инструмента. Со временем могут появиться люфты, биение полотна, смещение пропила с разметки.

Все эти признаки свидетельствуют о назревающей проблеме с креплением и лучше выяснить их причину на раннем этапе.

Как вставить пилку в электролобзик?

Электрический лобзик – инструмент не такой уж и старый, ему около 30 лет. Мало изменившись конструктивно, он довольно далеко ушел от прототипа в плане удобства работы и мощности. Наибольшим модернизациям подверглось удерживающее полотно креп

настройка, пиление, обслуживание и техника безопасности

Порядок работы с ручным лобзиком

На этом занятии мы покажем вам начальные азы работы с обычным ручным лобзиком. Конечно, лобзик бывает и электрический, но стоит он значительных денег, да и работа на нем это уже погоня за скоростью, а не спокойное умеренное созидание прекрасного.

Для работы нам понадобится: ручной лобзик, пилка, подставка на стол, струбцина для крепления подставки на стол, шило, карандаш, два зажима для бумаги, лист кальки, лист копировальной бумаги, наждачная бумага и конечно же кусок фанеры нужных размеров. Мы будем выпиливать елочку, в этой работе кроме техники выпиливания мы освоим и технику сборки фанерных деталей в объемную фигуру елочки и самый простой способ отделки готового изделия, с помощью обычной акварельной краски.

Размер фанеры должен соответствовать выбранному вами рисунку, старайтесь располагать выпиливаемые детали компактнее, плотнее друг к другу, так как все что остается после выпиливания, как правило уже не может быть использовано в дальнейшей работе из-за своей хрупкости. И так выбранный кусок фанеры зачищаем наждачной бумагой, стараясь водить ее вдоль волокон, так как поперечные царапины будут сильно видны на готовом изделии и их очень трудно потом удалить, да и обработанная воль волокон фанера выглядит бархатисто и мягко.

Наждачная бумага должна быть средней зернистости, чтобы меньше царапать фанеру.

Закрепи с помощью зажимов лист кальки и рисунок, далее карандашом скопируем рисунок на кальку. Эта операция нужна для того, чтобы не повредить оригинал рисунка при переводе его на фанеру.

Сразу следует заметить, что при современном уровне распространения и доступности копировальной, при масштабных и сложных рисунках для выпиливания хорошо воспользоваться копировальным аппаратом и необходимый рисунок просто нужно скопировать на чистый лист бумаги и с него далее переводить рисунок на фанеру. Преимущество этого способа еще и в том, что так довольно легко можно увеличивать или уменьшать выбранный для работы рисунок. Мы же накладываем кальку с рисунком на фанеру и карандашом, через копирку переводим его на лицевую сторону ее.

Переведя весь рисунок на фанеру, внимательно проверяем все ли линии рисунка, хорошо видимы на фанере.

На следующем этапе очень важно проверить будущие узлы взаимного соединения деталей елочки. Для этого кусочек фанеры такой же толщины, какую мы используем нужно приложить к нарисованному пазу детали елочки и убедиться, что она точно умещается в нарисованных границах. Если размеры паза и толщина фанерки не совпадают, ширина паза корректируется – чертится равной толщине используемой фанеры. В противном случае при сборке готовых деталей они будут болтаться или же просто не войдут друг в друга. Так проверяются все пазы на всех рисунках деталей.


Берем подставку и вставляем в центральное отверстие ее струбцину.

Крепим струбциной подставку на край стола, подоконника или рабочего верстака.

Если у вас пилка в лобзик не вставлена, то проделываем это в следующей последовательности. Ослабляем барашек нижнего зажима лобзика (предварительно повернув ручку в низ – в рабочее положение). Вставляем пилку в нижний зажим.


Направление зубьев пилки должно быть как на рисунке «б» - это очень важно.

Затем ослабив, барашек верхнего зажима, вставляем в него верхний конец пилки и поставив лобзик на подставку, с усилием нажимаем на него и туго завинчиваем барашек. Пилка должна быть туго натянута. Но чрезмерно сильное натяжение может привести к поломке пилки при фигурном выпиливании, к этому же приведет и слабое натяжении пилки. Так что все должно быть в меру.

Положение тела при выпиливании должно быть как на рисунке.

При выпиливании лобзиком, нужно плавно перемещать руку вверх-вниз, вверх-вниз, следя за положением пилки, чтобы она не наклонялась от вертикального положения. При выпиливании по фигурной линии в процессе пиления поворачивайте фанерку, а не лобзик– это уменьшит вероятность сломать пилку.

При выпиливании острых углов, делайте движения пилки на месте, постепенно поворачивая фанерку.

У вас должно получиться свободное пространство- отверстие, в котором пилка повернется, теперь продолжайте пилить в нужном направлении.

Свободное пространство для поворота пилки делайте на той части фанерки, которая будет выбрасываться и у вас без особого труда будут получаться острые углы.

После того, как выпилили весь контур рисунка, выпиленная деталь свободно вынется их фанерки.

Теперь, чтобы не сломать пилку, введите ее в рез, с которого начинали выпиливание деталь и плавно двигая лобзик вверх-вниз, но только задней стороной пилки вытащите ее из фанерки.

Аналогично выпилите вторую деталь елочки.

Полученные детали обработайте наждачной бумагой.

Теперь мы имеем две готовые к сборке детали елочки.

Собираем их в одну конструкцию.

Теперь раскрасим елочку акварельными красками или гуашью.

Все наша елочка готова.

И в конце занятия, мы покажем вам, последовательность выпиливания внутренних отверстий в деталях. Допустим нам нужно выпилить часть круга.

В середине удаляемой части детали, шилом прокалываем отверстие. Не старейтесь делать отверстие близко к нарисованной линии, это может вызвать скалывание фанеры, что будет довольно некрасиво.

Ослабив верхний зажим лобзика, и освободив пилку, вводим ее верхний конец снизу в проколотую дырку.

Зажимаем пилку в верхний зажим лобзика и выпиливаем удаляемую часть рисунка.

После чего снова освобождаем пилку из верхнего зажима. И эту операцию повторяем с каждым внутренним отверстием рисунка.

Елочка получилась устойчивая и довольно крепкая, для большей устойчивости стыкуемые части деталей можно промазать каким-нибудь клеем, который не оставляет следов на дереве- это клей ПВА, столярный или казеиновый.

Электролобзик – универсальный инструмент. Он способен заменить ножовку, болгарку, фрезер и даже циркулярную пилу. Им можно обрабатывать самые разнообразные строительные материалы – древесину, металл, керамику, ламинат, стекло, гипсокартон, кафель, пластик и многие другие. Однако для правильного функционирования этого прибора важно знать, как правильно вставить пилку в электролобзик. Для каждого конкретного случая подбирается определенная пилка или полотно.

Как правильно закрепить пилку

Любой мастер сталкивается с тем, что ему предстоит заменить пильное полотно. Ситуации бывают разные: либо полотно недолговечно, либо необходимо произвести различные операции.

Наиболее простой способ крепежа – задействование замков, закрепи

Как вставить пилку в лобзик?

Ремонт и устройство электролобзика.

04.10.2009 22:40:27

Электролобзики.

Как работает.

В конструкцию высококачественных электролобзиков входит электроника, обеспечивающая постоянную скорость работы, и идеально сбалансированные электродвигатели, дающие минимум вибрации. Этот тип лобзиков работает относительно бесшумно и аккуратно при условии использования острой пилки.

Рис. 1 Устройство электролобзика

1. Прижимная планка шнура 10. Маятниковый механизм
2. Клеммы шнура 11. Пилка
3. Стопор курка 12. Защитный ограничитель
4. Курок 13. Опорный ролик пилки
5. Регулятор выбора скорости 14. Воздуховод
6. Эксцентрический шарнир 15. Опорная плита
7. Охлаждающий вентилятор 16. Электродвигатель
8. Редуктор 17. Вывод опилок
9. Регулятор маятникового действия 18. Регулятор опорной плиты

Простейший электролобзик перемещает пилку строго вверх и вниз. Лобзики с маятниковым (или орбитальным) действием режут быстрее, перемещая пилку вперед при рабочем ходе вверх и отводя ее назад при холостом ходе вниз, что очищает пропил. Вертикальное движение достигается с помощью шарнира, эксцентрически закрепленного на шестерне, которую приводит во вращение электродвигатель. В то же время отдельный вертикально перемещающийся штифт качает опорный ролик пильного полотна, который, в свою очередь, качает полотно.

У большинства электролобзиков охлаждающий вентилятор гонит воздух по воздухопроводу для удаления опилок с линии пиления. У некоторых моделей есть функция отвода опилок: опилки из рабочей зоны удаляются с помощью подсоединенного сзади лобзика гибкого шланга бытового пылесоса.

Односкоростной лобзик пилит с постоянной скоростью, но у большинства лобзиков есть плавная регулировка скорости для оптимизации работы с разными материалами. У таких лобзиков количество циклов перемещения пилки регулируется курковым выключателем, являющимся одновременно выключателем-регулятором.

Максимальная эффективность использования лобзика

Пильные полотна следует заменять сразу, как только они затупляются, не говоря уже о поломке. Тупые пилки и пилят плохо, и дают дополнительную нагрузку на двигатель и редуктор.

Есть специальные пилки для резания различных материалов; пилки для древесины бывают с различной конфигурацией зубьев: для тонкого, ускоренного или более чистого пиления.

При выполнении работы обязательно ставьте соответствующую ей пилку.

Посмотрите рекомендации изготовителя по оптимальной скорости и маятниковому действию лобзика для материала, который вы пилите.

Время от времени смазывайте опорный ролик пилки каплей светлого машинного масла.

Рис. 2 Смазывайте опорный ролик

ЧИСТКА ЭЛЕКТРОЛОБЗИКА

Кистью сметите пыль с вентиляционных отверстий и отверстия для вывода опилок и протрите весь корпус. Если некоторое время вы не будете пользоваться лобзиком, немного смажьте открытые металлические части для предупреждения коррозии. Перед использованием лобзика не забудьте протереть эти части.

Рис. 3 Чистка электролобзика

ЛОБЗИК УВОДИТ В СТОРОНУ
Тупая или погнутая пилка

Не медлите с заменой тупой или поврежденной пилки.

Рис. 4 Пилку меняйте при первой необходимости

Опорный ролик пилки требует регулировки

У некоторых моделей опорный ролик пилки можно отрегулировать, подавая вперед и назад, так, чтобы он только касался задней кромки пилки. Иногда ролик прикреплен к опорной плите лобзика, и для этого надо ослабить крепеж и произвести смещение вперед или назад. Не забудьте потом вновь затянуть весь крепеж.

Рис. 5 Отрегулируйте опорный ролик

Неправильная техника пиления

Нажим на лобзик в направлении пиления может уводить его с нужной траектории. Отведите инструмент назад и постепенно выходите на требуемую линию пиления, уменьшив толкающее усилие.

Короткую направляющую можно удлинить, привернув к ней длинную рейку из твердой древесины.

Рис. 6 Удлините направляющую

ЗАЕДАНИЕ ОПОРНОГО РОЛИКА РЕЙКИ

Если вы забыли смазать ролик, то его может заедать. Если смазка не разрешит проблему, попробуйте заменить ролик. У некоторых лобзиков это может повлечь замену всей опорной плиты. У других моделей придется разбирать корпус, чтобы снять поврежденный ролик.

  1. Снимите пилку и положите лобзик на стол или верстак так, чтобы можно было разделить две половинки корпуса. Отметьте точное положение деталей и проводов, стараясь без нужды не трогать их.

Рис. 7 Аккуратно разберите корпус

  1. Выдвиньте ролик из его углубления и установите новый. Затем соберите корпус, обеспечив возврат всех компонентов в первоначальное положение.

Рис. 8 Выньте ролик из его углубления

РАСЩЕПЛЕНИЕ ДРЕВЕСИНЫ

Когда полотно режет древесину во время хода вверх, оно стремится отщепить кусочки древесины по обе стороны пропила на верхней поверхности заготовки.

Переверните заготовку, с тем чтобы лицевая сторона находилась снизу, либо поместите заготовку между двумя листами ДВП высокой плотности.

Некоторые лобзики комплектуются вкладышами против расщепления, которые «окружают» пилку и удерживают древесные волокна по обе стороны пропила. У других лобзиков для выполнения той же функции есть соответствующая регулировка щели опорной плиты.

Рис. 9 Отрегулируйте щель опорной плиты

ДРЕВЕСИНА ГОРИТ

Если древесина при ее пилении начинает обугливаться и дымиться, то, возможно, пилка тупая или деформирована скручиванием. Установите новую пилку и не давите сильно на лобзик.

Увеличение маятникового хода может предупредить забивание пропила опилками — посмотрите в руководстве рекомендации по оптимальным параметрам этой функции.

Рис. 10 Попробуйте увеличить маятниковый ход

ЛОБЗИК ВНЕЗАПНО ОСТАНОВИЛСЯ
Перерезан шнур

Это вполне возможно, если шнур находится впереди лобзика или оказался под заготовкой.
Шнур питания может быть подсоединен к доступным винтовым клеммам, и тогда вы сможете заменить его самостоятельно. Если обрезанный шнур имеет достаточную длину, то зачистите его концы для подсоединения. Если нет, купите новый шнур такого же типа. Все инструменты с двойной изоляцией подсоединяются двухжильными шнурами.

Рис. 11 Замена шнура

СОВСЕМ НЕ РАБОТАЕТ
Нет электропитания

Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо УЗО.

Лобзик не включен в розетку

Убедитесь, что вилка лобзика включена в розетку и что в розетке есть электроэнергия.

Перегорел предохранитель вилки

Замените предохранитель в вилке. Если предохранитель снова перегорит при включении вилки в розетку, проверьте прибор в сервисе.

Неправильное подсоединение вилки

Если возможно, разберите вилку и проверьте правильность подсоединения вилки.

Обрыв в шнуре

Если шнур питания подсоединен к доступным винтовым (или простым зажимным) клеммам, то можно проверить шнур на обрыв и при необходимости заменить его. Электроинструменты с двойной изоляцией подсоединяются двухжильным проводом.

Если непонятно, как подсоединен шнур к клеммам, заменяйте подозрительный шнур в сервисе.

Сработала тепловая защита

Большинство электроинструментов оборудовано тепловой защитой, или термовыключателем максимального тока, для защиты электродвигателя от перегрева. Если воздухозаборные отверстия заблокированы, то может сработать тепловая защита, отключив питание.

Прочистите решетки и дайте лобзику остыть — выключатель тепловой защиты включится автоматически.

Если вы долго работали на медленной скорости, то снимите пилку и погоняйте электродвигатель на максимальной скорости примерно 3 минуты.

Неисправный выключатель

Выключатели-регуляторы имеют сложную подводку проводов и могут подсоединяться к монтажным платам. Выключатели такого типа или с паяными контактами проверяйте и при необходимости меняйте в сервисном центре.

Рис. 12 Замена выключателя

Плохой контакт

Вибрация и тяжелый режим работы могут ослабить внутренние соединения лобзика. Проверьте внутренний электромонтаж для обнаружения ослабленных контактов.

У других электроинструментов облуженные кончики проводов могут вставляться в винтовые клеммы. Такие контакты печально известны своей способностью ослабевать.

Рис. 13 Проверьте контакты

Разряжена батарея

Если аккумуляторный лобзик не включается, попробуйте зарядить аккумуляторную батарею.

Не позволяйте батарее полностью разрядиться, так как в некоторых случаях это может привести к ее полному выходу из строя. Подзаряжать батарею следует сразу при заметном снижении скорости работы лобзика.

Неисправен электродвигатель

Изношенные или залипающие щетки могут нарушить работу электродвигателя.

ГЛАВНОЕ -БЕЗОПАСНОСТЬ
  • Перед сменой пилки, чисткой или техобслуживанием лобзика обязательно вынимайте его вилку из розетки.
  • Убедитесь, что снизу заготовки нет помех пилению, и обеспечьте, чтобы шнур все время был позади лобзика.
  • Не держите пальцы рядом с линией пиления.
  • Прежде чем положить лобзик, выключите его и дождитесь остановки пилки.
  • При пилении древесины и искусственных древесных материалов пользуйтесь защитной маской или отводом пыли и опилок.

Автор: А. Джексон


Источник:

Как правильно вставить пилку в ручной лобзик

Порядок работы с ручным лобзиком

На этом занятии мы покажем вам начальные азы работы с обычным ручным лобзиком. Конечно, лобзик бывает и электрический, но стоит он значительных денег, да и работа на нем это уже погоня за скоростью, а не спокойное умеренное созидание прекрасного.

Для работы нам понадобится: ручной лобзик, пилка, подставка на стол, струбцина для крепления подставки на стол, шило, карандаш, два зажима для бумаги, лист кальки, лист копировальной бумаги, наждачная бумага и конечно же кусок фанеры нужных размеров. Мы будем выпиливать елочку, в этой работе кроме техники выпиливания мы освоим и технику сборки фанерных деталей в объемную фигуру елочки и самый простой способ отделки готового изделия, с помощью обычной акварельной краски.

Размер фанеры должен соответствовать выбранному вами рисунку, старайтесь располагать выпиливаемые детали компактнее, плотнее друг к другу, так как все что остается после выпиливания, как правило уже не может быть использовано в дальнейшей работе из-за своей хрупкости. И так выбранный кусок фанеры зачищаем наждачной бумагой, стараясь водить ее вдоль волокон, так как поперечные царапины будут сильно видны на готовом изделии и их очень трудно потом удалить, да и обработанная воль волокон фанера выглядит бархатисто и мягко.

Наждачная бумага должна быть средней зернистости, чтобы меньше царапать фанеру.

Закрепи с помощью зажимов лист кальки и рисунок, далее карандашом скопируем рисунок на кальку. Эта операция нужна для того, чтобы не повредить оригинал рисунка при переводе его на фанеру.

Сразу следует заметить, что при современном уровне распространения и доступности копировальной, при масштабных и сложных рисунках для выпиливания хорошо воспользоваться копировальным аппаратом и необходимый рисунок просто нужно скопировать на чистый лист бумаги и с него далее переводить рисунок на фанеру. Преимущество этого способа еще и в том, что так довольно легко можно увеличивать или уменьшать выбранный для работы рисунок. Мы же накладываем кальку с рисунком на фанеру и карандашом, через копирку переводим его на лицевую сторону ее.

Переведя весь рисунок на фанеру, внимательно проверяем все ли линии рисунка, хорошо видимы на фанере.

На следующем этапе очень важно проверить будущие узлы взаимного соединения деталей елочки. Для этого кусочек фанеры такой же толщины, какую мы используем нужно приложить к нарисованному пазу детали елочки и убедиться, что она точно умещается в нарисованных границах. Если размеры паза и толщина фанерки не совпадают, ширина паза корректируется – чертится равной толщине используемой фанеры. В противном случае при сборке готовых деталей они будут болтаться или же просто не войдут друг в друга. Так проверяются все пазы на всех рисунках деталей.

Берем подставку и вставляем в центральное отверстие ее струбцину.

Крепим струбциной подставку на край стола, подоконника или рабочего верстака.

Если у вас пилка в лобзик не вставлена, то проделываем это в следующей последовательности. Ослабляем барашек нижнего зажима лобзика (предварительно повернув ручку в низ – в рабочее положение). Вставляем пилку в нижний зажим.

Направление зубьев пилки должно быть как на рисунке «б» – это очень важно.

Затем ослабив, барашек верхнего зажима, вставляем в него верхний конец пилки и поставив лобзик на подставку, с усилием нажимаем на него и туго завинчиваем барашек. Пилка должна быть туго натянута. Но чрезмерно сильное натяжение может привести к поломке пилки при фигурном выпиливании, к этому же приведет и слабое натяжении пилки. Так что все должно быть в меру.

Положение тела при выпиливании должно быть как на рисунке.

При выпиливании лобзиком, нужно плавно перемещать руку вверх-вниз, вверх-вниз, следя за положением пилки, чтобы она не наклонялась от вертикального положения. При выпиливании по фигурной линии в процессе пиления поворачивайте фанерку, а не лобзик– это уменьшит вероятность сломать пилку.

При выпиливании острых углов, делайте движения пилки на месте, постепенно поворачивая фанерку.

У вас должно получиться свободное пространство- отверстие, в котором пилка повернется, теперь продолжайте пилить в нужном направлении.

Свободное пространство для поворота пилки делайте на той части фанерки, которая будет выбрасываться и у вас без особого труда будут получаться острые углы.

После того, как выпилили весь контур рисунка, выпиленная деталь свободно вынется их фанерки.

Теперь, чтобы не сломать пилку, введите ее в рез, с которого начинали выпиливание деталь и плавно двигая лобзик вверх-вниз, но только задней стороной пилки вытащите ее из фанерки.

Аналогично выпилите вторую деталь елочки.

Полученные детали обработайте наждачной бумагой.

Теперь мы имеем две готовые к сборке детали елочки.

Собираем их в одну конструкцию.

Теперь раскрасим елочку акварельными красками или гуашью.

Все наша елочка готова.

И в конце занятия, мы покажем вам, последовательность выпиливания внутренних отверстий в деталях. Допустим нам нужно выпилить часть круга.

В середине удаляемой части детали, шилом прокалываем отверстие. Не старейтесь делать отверстие близко к нарисованной линии, это может вызвать скалывание фанеры, что будет довольно некрасиво.

Ослабив верхний зажим лобзика, и освободив пилку, вводим ее верхний конец снизу в проколотую дырку.

Зажимаем пилку в верхний зажим лобзика и выпиливаем удаляемую часть рисунка.

После чего снова освобождаем пилку из верхнего зажима. И эту операцию повторяем с каждым внутренним отверстием рисунка.

Елочка получилась устойчивая и довольно крепкая, для большей устойчивости стыкуемые части деталей можно промазать каким-нибудь клеем, который не оставляет следов на дереве- это клей ПВА, столярный или казеиновый.

Лобзик – инструмент, знакомый многим мужчинам с детства, со школьных уроков труда. Его электрический вариант в настоящее время – один из популярнейших ручных инструментов, значительно облегчивших труд домашних мастеров. В отличие от ручной пилы, этот электрический прибор нуждается в более пристальном внимании, особенно наиболее важный его элемент – подвижный узел со съемной пилкой.

Каким может быть пилкодержатель?

К подвижному штоку лобзика пилка присоединяется посредством пилкодержателя – одной из самых уязвимых деталей агрегата. Именно держатель для лезвия испытывает наибольшие нагрузки в процессе работы прибора, особенно страдает это приспособление при использовании полотна с затупившимися зубьями, что иногда допускают неопытные мастера.

Материал для этой детали предполагается самый качественный, однако далеко не все производители думают так же. Часто именно пилкодержатель первым требует ремонта или замены. Современные производители электроинструментов постоянно работают над улучшением этого узла.

Это привело к большому разнообразию применяемых для электролобзиков пилкодержателей.

Наиболее ранняя конструкция – зажим-колодка на болтах. Хотя многие фирмы давно ушли от такого варианта, модели, где использовано это архаичное крепление еще встречаются. Болтов на такой колодке два. Один зажимает полотно, а второй позволяет отрегулировать его положение.

При монтаже или демонтаже пильного полотна откручивать или закручивать нужно оба болта. Головки их изготовлены под плоскую отвертку или под шестигранный ключ. Для таких колодок часто не имеет значения форма и толщина хвостовика пилки. Есть модели и с одним болтом. Регулировать такой фиксатор не нужно, пилка просто зажимается путем заворачивания болта.

Как правильно вставить и закрепить пилку в электролобзике

Электролобзик – универсальный инструмент. Он способен заменить ножовку, болгарку, фрезер и даже циркулярную пилу. Им можно обрабатывать самые разнообразные строительные материалы – древесину, металл, керамику, ламинат, стекло, гипсокартон, кафель, пластик и многие другие. Однако для правильного функционирования этого прибора важно знать, как правильно вставить пилку в электролобзик. Для каждого конкретного случая подбирается определенная пилка или полотно.

Как правильно закрепить пилку


Любой мастер сталкивается с тем, что ему предстоит заменить пильное полотно. Ситуации бывают разные: либо полотно недолговечно, либо необходимо произвести различные операции.

Наиболее простой способ крепежа – задействование замков, закрепить которые можно с помощью ключа. Оптимальным вариантом для такого крепления является электролобзик, имеющий сбоку один винт. Это надежный способ для фиксации полотен любой толщины и типа.

На данный момент в продаже есть множество моделей, привлекающих своей доступной стоимостью, разве что пилка у них прижимается особой колодкой с прорезью. Для затягивания такой колодки предусматриваются два винта с фронтальным расположением.

Однако во время установки полотна могут возникнуть определенные сложности. К примеру, режущая деталь в лобзик может быть вставлена правильно, но зажата она будет неравномерно – в результате во время работы будет заметен перекос. Вторая ситуация – замок может заклинить при извлечении полотна. Еще одна возможная проблема – срыв резьбы винтов или разлом передней колодки (случается, если неправильно закрепить пилку, которая во время работы будет биться об обрабатываемый материал).

Наиболее удобный тот лобзик, в котором система крепления – быстрозажимная. Но в этом случае отмечается определенный недостаток, заключающийся в том, что толщина зажимаемых полотен строго ограничена.

Особенность быстрозажимного крепления полотна

Для реализации такого зажима существует много способов. Разница с «классическими патронами» в том, что нет универсальности. То есть пилка должна иметь одинаковый хвостовик. Кроме того, будет люфт. Как правило, это не особо важно, так как можно подобрать оптимальное полотно. Если закрепить пилку между осями электрического лобзика, люфт никак не будет мешать эффективной работе, так как он обычно продольной формы.

Сама пилка вставляется очень просто. Необходимо заметить, что электролобзик с нешироким полотном может делать довольно сложные варианты изгибов. Достигается это следующими способами:

  • В процессе пиления лучше поворачивать инструмент или доску в ту же сторону.
  • Некоторые электролобзики оборудованы скроллером – специальным приспособлением, которое позволяет поворачивать пилу в процессе работы (положение самого инструмента здесь не играет роли).

Скроллер на электролобзике выглядит как ручка, расположенная сверху корпуса. Лезвие может быть вставлено в инструмент в четырех позициях. Когда лезвие поворачивается, необходимо обратить внимание на один нюанс – давление на полотно должно оказываться лишь на заднюю кромку, в особенности в процессе поворота. Если не учитывать этот момент, пилка спустя время может искажаться и деформироваться, что в конечном итоге приведет к ее порче.

Одним словом, пилку довольно просто поставить в лобзик, и с заменой способен справиться даже начинающий работник. Однако существует несколько способов установить пилку  в электрический лобзик, что зависит от самого инструмента, с которым предстоит работать.

Как правильно ставить пилку на ручной лобзик

Порядок работы с ручным лобзиком

На этом занятии мы покажем вам начальные азы работы с обычным ручным лобзиком. Конечно, лобзик бывает и электрический, но стоит он значительных денег, да и работа на нем это уже погоня за скоростью, а не спокойное умеренное созидание прекрасного.

Для работы нам понадобится: ручной лобзик, пилка, подставка на стол, струбцина для крепления подставки на стол, шило, карандаш, два зажима для бумаги, лист кальки, лист копировальной бумаги, наждачная бумага и конечно же кусок фанеры нужных размеров. Мы будем выпиливать елочку, в этой работе кроме техники выпиливания мы освоим и технику сборки фанерных деталей в объемную фигуру елочки и самый простой способ отделки готового изделия, с помощью обычной акварельной краски.

Размер фанеры должен соответствовать выбранному вами рисунку, старайтесь располагать выпиливаемые детали компактнее, плотнее друг к другу, так как все что остается после выпиливания, как правило уже не может быть использовано в дальнейшей работе из-за своей хрупкости. И так выбранный кусок фанеры зачищаем наждачной бумагой, стараясь водить ее вдоль волокон, так как поперечные царапины будут сильно видны на готовом изделии и их очень трудно потом удалить, да и обработанная воль волокон фанера выглядит бархатисто и мягко.

Наждачная бумага должна быть средней зернистости, чтобы меньше царапать фанеру.

Закрепи с помощью зажимов лист кальки и рисунок, далее карандашом скопируем рисунок на кальку. Эта операция нужна для того, чтобы не повредить оригинал рисунка при переводе его на фанеру.

Сразу следует заметить, что при современном уровне распространения и доступности копировальной, при масштабных и сложных рисунках для выпиливания хорошо воспользоваться копировальным аппаратом и необходимый рисунок просто нужно скопировать на чистый лист бумаги и с него далее переводить рисунок на фанеру. Преимущество этого способа еще и в том, что так довольно легко можно увеличивать или уменьшать выбранный для работы рисунок. Мы же накладываем кальку с рисунком на фанеру и карандашом, через копирку переводим его на лицевую сторону ее.

Переведя весь рисунок на фанеру, внимательно проверяем все ли линии рисунка, хорошо видимы на фанере.

На следующем этапе очень важно проверить будущие узлы взаимного соединения деталей елочки. Для этого кусочек фанеры такой же толщины, какую мы используем нужно приложить к нарисованному пазу детали елочки и убедиться, что она точно умещается в нарисованных границах. Если размеры паза и толщина фанерки не совпадают, ширина паза корректируется – чертится равной толщине используемой фанеры. В противном случае при сборке готовых деталей они будут болтаться или же просто не войдут друг в друга. Так проверяются все пазы на всех рисунках деталей.

Берем подставку и вставляем в центральное отверстие ее струбцину.

Крепим струбциной подставку на край стола, подоконника или рабочего верстака.

Если у вас пилка в лобзик не вставлена, то проделываем это в следующей последовательности. Ослабляем барашек нижнего зажима лобзика (предварительно повернув ручку в низ – в рабочее положение). Вставляем пилку в нижний зажим.

Направление зубьев пилки должно быть как на рисунке «б» — это очень важно.

Затем ослабив, барашек верхнего зажима, вставляем в него верхний конец пилки и поставив лобзик на подставку, с усилием нажимаем на него и туго завинчиваем барашек. Пилка должна быть туго натянута. Но чрезмерно сильное натяжение может привести к поломке пилки при фигурном выпиливании, к этому же приведет и слабое натяжении пилки. Так что все должно быть в меру.

Положение тела при выпиливании должно быть как на рисунке.

При выпиливании лобзиком, нужно плавно перемещать руку вверх-вниз, вверх-вниз, следя за положением пилки, чтобы она не наклонялась от вертикального положения. При выпиливании по фигурной линии в процессе пиления поворачивайте фанерку, а не лобзик– это уменьшит вероятность сломать пилку.

При выпиливании острых углов, делайте движения пилки на месте, постепенно поворачивая фанерку.

У вас должно получиться свободное пространство- отверстие, в котором пилка повернется, теперь продолжайте пилить в нужном направлении.

Свободное пространство для поворота пилки делайте на той части фанерки, которая будет выбрасываться и у вас без особого труда будут получаться острые углы.

После того, как выпилили весь контур рисунка, выпиленная деталь свободно вынется их фанерки.

Теперь, чтобы не сломать пилку, введите ее в рез, с которого начинали выпиливание деталь и плавно двигая лобзик вверх-вниз, но только задней стороной пилки вытащите ее из фанерки.

Аналогично выпилите вторую деталь елочки.

Полученные детали обработайте наждачной бумагой.

Теперь мы имеем две готовые к сборке детали елочки.

Собираем их в одну конструкцию.

Теперь раскрасим елочку акварельными красками или гуашью.

Все наша елочка готова.

И в конце занятия, мы покажем вам, последовательность выпиливания внутренних отверстий в деталях. Допустим нам нужно выпилить часть круга.

В середине удаляемой части детали, шилом прокалываем отверстие. Не старейтесь делать отверстие близко к нарисованной линии, это может вызвать скалывание фанеры, что будет довольно некрасиво.

Ослабив верхний зажим лобзика, и освободив пилку, вводим ее верхний конец снизу в проколотую дырку.

Зажимаем пилку в верхний зажим лобзика и выпиливаем удаляемую часть рисунка.

После чего снова освобождаем пилку из верхнего зажима. И эту операцию повторяем с каждым внутренним отверстием рисунка.

Елочка получилась устойчивая и довольно крепкая, для большей устойчивости стыкуемые части деталей можно промазать каким-нибудь клеем, который не оставляет следов на дереве- это клей ПВА, столярный или казеиновый.

Эффективность работы пилящего инструмента, во многом зависит от качества его режущей части. В случае с лобзиком, на работу влияет ещё и правильность установки пильного полотна, которое, в данном устройстве, является расходным элементом, требующим периодической замены. Наиболее частые проблемы с установкой режущего элемента, возникают по неопытности у новоиспеченных владельцев инструмента. Чтобы раз и навсегда прояснить данный вопрос, было создано это короткое, но достаточно информативное руководство с наглядными видеороликами.

Разновидности лобзиков

Прежде чем переходить к непосредственной конкретике, описывающей процесс установки пилки, стоит уточнить типы затрагиваемых инструментов. Так как устройство “лобзик” имеет довольно много воплощений, заранее сообщаем, что в данном руководстве мы затронем 3 его разновидности: ручной, электрический и стационарный. Ленточная пила, которую так же иногда называют лобзиком, в данной статье фигурировать не будет. Теперь пара слов о каждом типе рассматриваемых устройств.

Самый дешевый вариант инструмента для произведения фигурного распила древесины и её производных. При использовании специальных полотен, может использоваться для распила металла небольшой толщины. Скорость работы и качество реза, целиком зависит от опыта и физических данных работника. Достаточно прост в использовании и не требует многочасового изучения.

Более продвинутая и дорогая разновидность инструмента для проведения прямых, поперечных, наклонных и фигурных распилов. В зависимости от установленных пильных полотен, может работать с древесиной, пластиком, металлом и даже керамикой. Имеет высокую частоту хода пилки, за счет чего обычно уменьшается качество и точность распила. Иногда электрический лобзик по справедливости называют ручным, так как, во время использования его необходимо держать. Данный инструмент, считается одним из самых востребованных в быту, уступая по популярности разве что шуруповерту и дрели.

Очень удобный и функциональный станок для любительской и профессиональной работы. Широко используется в промышленности и в быту. Работает с тонкими пилками, как ручной лобзик, но в скорости распила не уступает электрическому. Главным плюсом использования стационарного лобзикового станка, является полная свобода обеих рук, что позволяет более точно контролировать положение заготовки во время обработки. Устройство хорошо справляется с прямолинейным распилом, но в первую очередь, предназначено для фигурного.

Закончив с кратким описанием устройств, можно переходить к главному вопросу статьи. Давайте рассмотрим, как вставить полотно в лобзик и какие нюансы стоит при этом учитывать. Начнем с электрических моделей.

Как вставить пилку в электролобзик

Более чем за 30 лет активного существования на рынке инструментов, электрический лобзик претерпел множество изменений, которые не обошли стороной и зажимную конструкцию. Современные и устаревшие модели устройств, имеют идентичное строение и колоссальные различия в деталях. На сегодняшний день, крепление пилки в электролобзике может быть представлено в 3-х вариациях: колодочное, винтовое и быстрозажимное. Первые 2 типа, можно отнести к одной группе, а последний, разделить на 3 распространенных механизма. Давайте разберемся, что представляет из себя каждый вид крепления, как им пользоваться.

Одна из наиболее распространенных разновидностей зажимов пильного полотна. Состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Из плюсов данного элемента, можно выделить его универсальность. Винты крепления пилочки эл лобзика имеют приличный запас затяжки, что позволяет устанавливать в устройство полотна с разными типами хвостовиков. Негативным моментом при использовании подобного зажима, может быть перекос пилки во время установки, что может осложнить работу и стать причиной поломки инструмента.

Замена пилки в колодочном креплении происходит достаточно просто. Шляпки винтов, обычно заточены под небольшой шестигранник, который идет в комплекте с устройством и располагается на корпусе или кабеле. Первым делом, необходимо поочередно ослабить винты (не откручивая полностью) и вынуть старую пилку. Когда крепежный элемент будет свободен, вставляем в него новое пильное полотно (зубчиками вперед) и поочередно, равномерно затягиваем болты. Закручивать лучше плавно, по пол оборота один, и так же второй. При этом проверяйте, чтобы пилка стояла под углом ровно в 90° по отношению к подошве лобзика. Затянув полотно с достаточной силой, можно приступать к работе.

Более удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.

Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.

Быстрозажимное крепление
Как можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.

Все-же, несмотря на отрицательные стороны быстрозажимного крепления, оно значительно ускоряет процесс работы с разными типами материалов и имеет весомое право на существование. Всего существует 3 подвида данного устройства, различаемые расположением рычагов: фронтальный, боковой и радиальный.

Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.

Ремонт зажима пилки

К всеобщему сожалению, многие производители электроинструмента, зачастую экономят на материалах, что снижает срок эксплуатации выпускаемых устройств. Периодическим поломкам подвержен и зажим для пилки электролобзика, на который приходиться серьезное давление при работе. Ниже, мы расскажем, что может случиться с колодочным креплением и каким образом можно устранить поломку.

При продолжительной эксплуатации лобзика, в связи с нагрузками на узел крепления полотна, колодочный зажим может серьезно деформироваться. Повреждения могут быть незначительными, выраженными легкой деформацией колодки, и очень серьезными, превращающими деталь в бесполезный кусок металла.

Самым простым вариантом восстановления работоспособности своего лобзика, будет покупка и установка новой, идентичной колодки. Подобный элемент можно найти на строительных рынках, в магазинах инструментах. Благо, встречаются такие детали, довольно часто. При этом, не факт, что качество нового крепления, будет лучше или хотя-бы не хуже старого. Главное, что инструментом можно будет работать. Видео, по установке новой колодки смотрите далее.

Более долгий и надежный вариант подойдет продвинутым мастерам с опытом и набором необходимого оборудования. Следующий способ заключается в том, чтобы сделать пилкодержатель для электролобзика своими руками. Для изготовления собственной колодки, потребуется:

  • Кусок стали: 18x15x15 (длина, ширина, высота)
  • Ножовка по металлу
  • Болгарка с диском по металлу (желательно алмазным)
  • Дрель со сверлом по металлу на 4 мм
  • Тиски
  • Линейка или штангенциркуль

Процесс изготовления предельно понятен для бывалого жестянщика, но для большей наглядности демонстрируется в следующих фото.

Если у Вас не достает навыков в работе с металлом, рекомендуем отдать следующий чертеж в ближайшую токарную мастерскую, где деталь изготовят на заказ.

Как вставить пилку в ручной лобзик

Как правило, с использованием обычного ручного лобзика, связано куда меньше проблем, чем с его более продвинутыми, электрическими аналогами. Как бы то ни было, по данному инструменту есть несколько полезных рекомендаций, часть из которых касается установки пильного полотна. Давайте проясним, как правильно вставить пилку в ручной лобзик, не осложнив при этом дальнейший процесс выпиливания.

Первое, на что следует обратить внимание – это само место расположения пилки в местах крепления. Для наилучшего сцепления, хвосты пилки должны быть зажаты не с краю или за винтом, а на 1-2 мм перед ним, как указано на изображении выше. Перед установкой, помните, что зубья полотна всегда направлены к ручке, так как пиление происходит при движении инструмента вниз.

Сначала, край пилки следует зафиксировать у рукоятки. Далее необходимо слегка сжать края дуги и затянуть другой конец полотна в противоположном креплении. Для этого можно упереть инструмент в край верстака и надавить на него грудью. При этом одной рукой вставить пилку в пазы, а другой затянуть барашковое крепление. Если размер креплений не позволяет надежно зафиксировать их рукой, можно слегка подтянуть пассатижами. Главное не перестараться, дабы не сорвать резьбу.

Для лобзиков с трубчатой дугой, существует специальное приспособление, которое, в большинстве случаев, является частью выпиловочного столика. Данное изделие представляет собой 2 круглых паза, расположенные на ребре доски. Инструмент вставляется в выемки, после чего пилка спокойно затягивается в зажимах. Узнать, как вставить пилку в ручной лобзик более подробно, можно в нижеприведенном видеоролике.

Как установить пилку в лобзиковый станок

Рассматривая способы установки пильного полотна в лобзик, мы не могли обойти вниманием самый продвинутый тип данного устройства. При работе на стационарном лобзиковом станке используют тонкие полотна со штифтами на концах, схожие с теми, что используются в ручном инструменте. В некоторых моделях предусмотрены переходники для работы с пилками без штифтов, но данная функция считается довольно редкой. Если Вы стали обладателем подобного станка недавно и ещё не знаете, как вставить лезвие в лобзик подобного типа, просто ознакомьтесь со следующим текстом.

Неоспоримым плюсом штифтовых пилок, является простота их установки, не требующая откручивания и затяжки зажимов. В любом лобзиковом станке предусмотрены специальные пазы, где размещаются и фиксируются концы полотна. В первую очередь, пилку устанавливают в нижний элемент крепления, после чего в верхний. Зубья установленного полотна должны смотреть вниз и быть направлены на оператора. Убедившись в корректности расположения режущей стороны, остается произвести затяжку при помощи специального рычага, расположенного в противоположной части устройства, сверху. Для проверки натяжения слегка щелкните по пилке ногтем, как по гитарной струне. Высокое звучание будет означать, что полотно готово к работе.

Установка пилок без штифтов, в каждом устройстве реализована по-разному, но абсолютно везде происходит через переходники. Первым делом необходимо затянуть хвосты полотна в переходник, после чего зафиксировать собранную конструкцию в крепежах станка. Чтобы более наглядно увидеть, как правильно вставить пилку в лобзик, рекомендуем ознакомиться со следующим видео.

Если видео вам понравилось – ставьте лайк и подписывайтесь на канал! Вас ждет еще очень много интересного!) Если у вас есть вопросы или пожелания — пишите в комментариях. Мы постараемся на них подробно ответить в следующих видео.
На канале «Секреты столярного дела». Мы поговорим о деревообработке: токарные работы, заточка инструмента, станки и приспособления и многое другое. Автор видео Ярославцев Владимир Иванович — столяр с 30-ти летним опытом, учитель труда из г. Минска. Видео по столярке разделены на следующие плейлисты:
1) Токарные работы на станке по дереву:

admin

6 ответов на “Как быстро и легко зажать пилку в ручной лобзик (чертеж в описании)”

Очень интересная идея👍 В детстве на на трудах между колен зажимали или в столярных тисках на верстаке. У меня чуть проще вариант,
Талреп крюк-крюк, для удобства стягивания натянут кусок шланга резинового.)

Замечательное приспособление. Повезло паренькам с учителем труда. +

Даже знак СТБ на приспособлении. Купил 5 штук белорусских лобзиков, как у вас, болты м5 посрывались в первую неделю. Стоил один -18р, позже нашел в интернете бахко за 15р. Вот задаюсь вопросом. Стоит ли купляць беларускае.

«>

Как правильно подобрать и как вставить пилку в электролобзик

Электролобзик в хозяйстве - вещь незаменимая. Современными моделями электролобзиков можно пилить не только дерево. Они могут также справляться с пластиком и алюминием и даже керамикой. Но для каждого материала следует приобретать свои пилки. О том, как правильно подобрать пилку к материалу, и о том, как вставить пилку в электролобзик, и пойдет речь в настоящем материале.

Общее в пилках

Вне зависимости от прижимной системы самого электролобзика, все пилки имеют одинаковые, стандартные шлицы под держатель. Поэтому искать пилки под какую-то определенную модель лобзика нет необходимости. Они все прекрасно подойдут к любой модели. А вот как вставить пилку в электролобзик, это уже будет зависеть от того, как сконструировано само крепление на электроинструменте.

Различие в пилках

Глядя на витрину, можно разглядеть, что у одних пилок зубцы большие, у других – поменьше. Именно это и говорит о том, что каждой пилке – свой материал. Можно понять, что пилка с большими зубцами больше подойдет для мягкой древесины, в то время как резку металлических заготовок будет под силу выполнить только пилке с мелкими зубчиками.

Разнятся пилки и по материалам, из которых они изготовлены, и по длине. Более подробная их классификация будет приведена чуть ниже.

Классификация пилок к электролобзикам

Пилки к электролобзику

Иногда некоторыми пилками спецы совершают пропилы в разных материалах. Мы будем руководствоваться советами бывалых знатоков и пояснять, для чего лучше всего использовать ту или иную пилку, исходя из их рекомендаций.

  • Т101D – большие зубчики, поэтому пропил будет грубым, но самым быстрым. Отлично подходит для обычной древесины (брус, доска). Справится и с ДСП, и с фанерой.
  • Т101В – зубчики меньше, а потому и края пробила будут сохраняться чистыми. Подойдет для фанеры и оргстекла.
  • Т101BR – буква «R» на конце означает реверс. Значит зубчики расположены в противоположную сторону, хоть сама пилка та же. Лучше всего такими пилками распиливать клееную древесину, ламинат.
  • Т119ВО – ввиду тонкого поперечного сечения пилки ею можно выполнять очень аккуратную фигурную резку по таким материалам, как ДВП или ДСП, сохраняя края их максимально чистыми.
  • Т118А – мелкие зубцы и высокопрочная сталь таких пилок позволяет им производить пропилы в металлических заготовках и пластике.
  • Т224D – отлично подходит для распила/пропила алюминиевых заготовок.

Особенности креплений в электролобзиках

Теперь, когда с выбором и назначением пилок немного разобрались, будем разбираться, как правильно вставить пилку в электролобзик. Начнем с того, что каждая фирма постоянно стремится улучшить крепления на инструменте, делая их все более комфортными и простыми, причем не в ущерб надежности. Производители верно считают, чем меньше мороки будет доставлять инструмент в процессе обслуживания, тем больше возможности, что приобретут именно его. Но, между тем, еще попадаются ранние модели, крепления пилок у которых далеки от совершенства. Разберем разновидности ходовых креплений и то, как вставить пилку в электролобзик, исходя из каждого крепления, более детально.

Крепление с зажимом на болтах (колодочное)

Болтовое крепление

Такое сегодня встречается все реже. Хвостовик пилки вставляется в прорезь зажима и болты заворачиваются. В процессе производится регулировка пилки, иначе может случиться некоторый перекос, и пропил будет далек от идеала. Плюс таких зажимов в том, что к таким лобзикам подходят любые разновидности пилок с любой конфигурацией хвостовика.

Иногда встречаются крепления всего с одним болтом. К примеру, некоторые модели германской фирмы Protool оснащены такими креплениями. Как вставить пилку в немецкий электролобзик, и как ее затем отрегулировать? Делается все просто. Хвостовик пилки вставляется в прорезь зажима, и болт заворачивается. Никаких особых настроек больше здесь не нужно.

Быстрозажимное крепление

Быстрозажимное крепление

Таким оснащено большинство нынешних моделей лобзиков, предназначенных для бытового использования. Если зажим фронтальный, клавиша находится спереди, если боковой, соответственно, – сбоку. Для оснастки инструмента пилкой необходимо просто отжать клавишу, вставить пилку в прорезь зажима и отпустить клавишу.

В новых моделях лобзиков смену пилки произвести еще легче. Например, тем, кто интересуется вопросом, как вставить пилку в электролобзик "Макита", скажем, что нередко в последних моделях бытового класса отжим клавиши быстрозажимного крепления осуществляется посредством нажатия на выступ (клавишу), расположенный на переднем небольшом кожухе верхней защиты, облегающей фронтальную часть. Обод кожуха в этом случае отходит вперед с края, с которого осуществляется нажатие, хвостовик пилки вставляется в прорезь держателя, клавиша отпускается, кожух становится на место, и попутно происходит фиксация хвостовика пилки в креплении.

Можно удостовериться в прочности и срабатывании крепления, подергав за пилку. Если не выскочила, значит все в порядке. Нелишним будет напомнить, что браться за полотно пилки в случае, когда инструмент подключен к сети (с аккумулятором - не поставлен на предохранитель), категорически запрещается.

Радиальный зажим

Радиальный зажим

Это одна из разновидностей быстросъемного крепления. Таким частенько оснащаются лобзики германской фирмы Stayer. Как вставить пилку в электролобзик с зажимным механизмом такой конфигурации? Все просто. Прокручиваем в сторону головку зажима, вставляем пилку хвостовиком в прорезь зажима до отказа, отпускаем головку. Кому ничего не понятно или лень читать, можно посмотреть следующее видео.

Радиальный зажим

Итак, как видно из вышеизложенного, ничего сложного ни в выборе расходников, ни в замене пилок нет. По большому счету - отжимаем клавишу, старая пилка выскакивает, на ее место в прорезь вставляем новую, отпускаем клавишу. Все готово. Можно работать.

python - чтение JSON из файла?

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

html - Как вставить файл javascript в iframe, а затем вызвать функцию во вставленном javascript?

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

Вставить строки кода в файл после n номеров строк, используя tcl

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

asp.net mvc - Как вставить "File1.cshtml" в раздел в главном окне

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании

Загрузка…

  1. Авторизоваться зарегистрироваться
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
