Воронение железа и стали

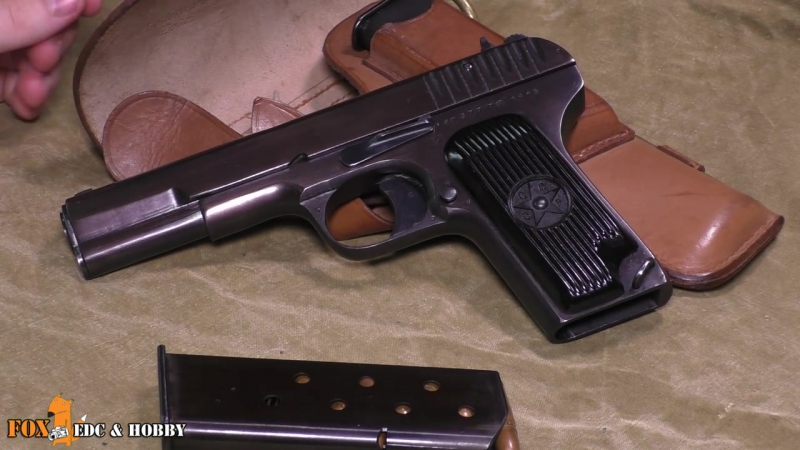

Воронение железных и стальных предметов имеет целью не только придать внешнюю окраску предмету, но предохранить его от окисляющего действия воздуха и сырости. На предварительную очистку нужно обратить особое внимание.
Железным предметам можно придать различную окраску от светлооранжевого до темносинего одним только нагреванием, причем окраска эта зависит от степени нагрева предмета. Если нагреть до 220° — получается светлооранжевая окраска, до 225°—оранжевая, 235°— желтая, 277° — пурпуровая, 280°—голубая, 299°—синяя, 316°—черно-синяя. .
Зеленовато-коричневый цвет (для ружейных стволов).
1 вес. ч. треххлористой сурьмы растирают при нагревании с 3 вес. ч. оливкового масла; полученную смесь наносят на поверхность предмета тонким слоем при помощи тряпки и оставляют предмет в таком виде на 24 часа. По истечении этого срока предмет становится ржавым, а при повторении процедуры— коричневым. Воронение повторяют до получения желаемого цвета.
Синий цвет.
Составляют смесь из раствора 140 г серноватистокис-лого натрия (гипосульфита) в 1 л воды и 35 г уксуснокислого свинца в 1 л воды. В эту смесь погружают предмет и держат в ней, пока он не примет темносинего цвета. Полезно .раствор нагреть до кипения.
Можно также пользоваться смесью растворов:
1 вес. ч. красной кровяной соли в 200 г воды и 1 вес. ч. хлорного железа в 200 г воды.

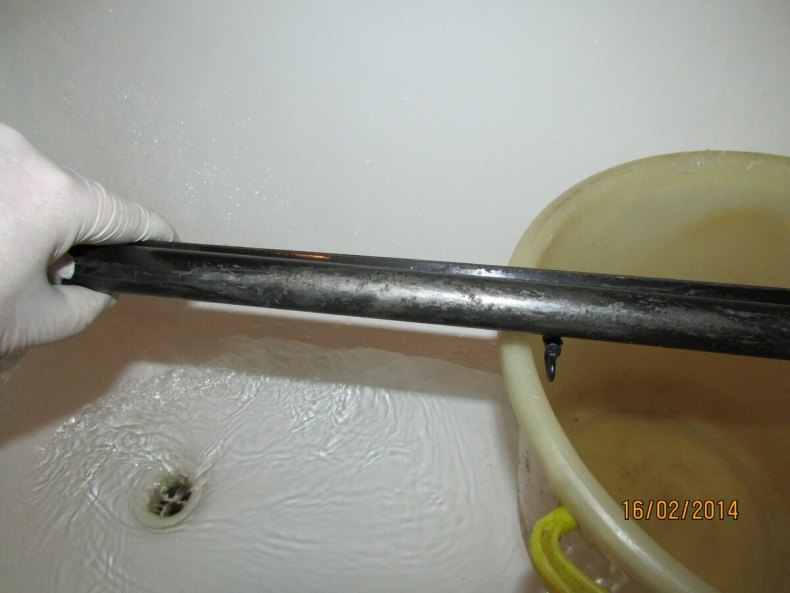

Погружают в полученную смесь очищенные предметы. Такая окраска очень прочна, но указанную смесь следует применять осторожно, так как она ядовита.
Красно-коричневый цвет.
Растворяют 15—20 г хлорного железа в 1 л воды. Замена воды спиртом или денатуратом дает лучшие результаты и ровную окраску. Раствор наносят на предмет дважды с промежутком в несколько часов, затем образующийся налет обрабатывают железной щеткрй и еще раз наносят раствор.
Темнокоричневый цвет.
Предметы погружают в раствор 30 г железкого купороса, 15 г хлорного железа, 12 г азотнокислой меди в 1 л воды, к которой прибавляют немного денатурированного спирта. Лучше вместо погружения нанести мягкой кистью этот раствор на предмет и дать просохнуть. Появляющийся ржавый налет счищают щеткой и повторяют операцию до тех пор, пока не получится прочная темнокоричневая окраска.

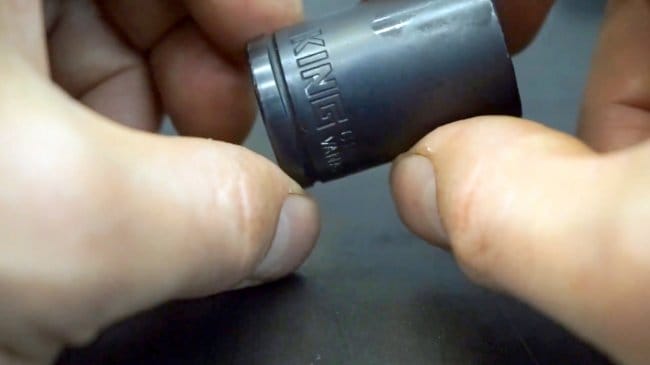

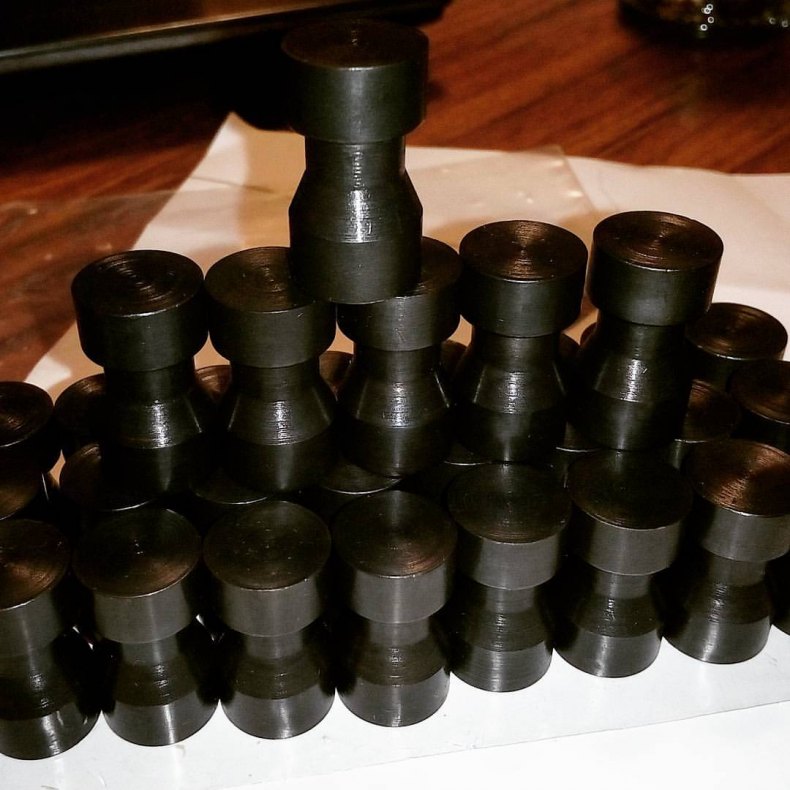

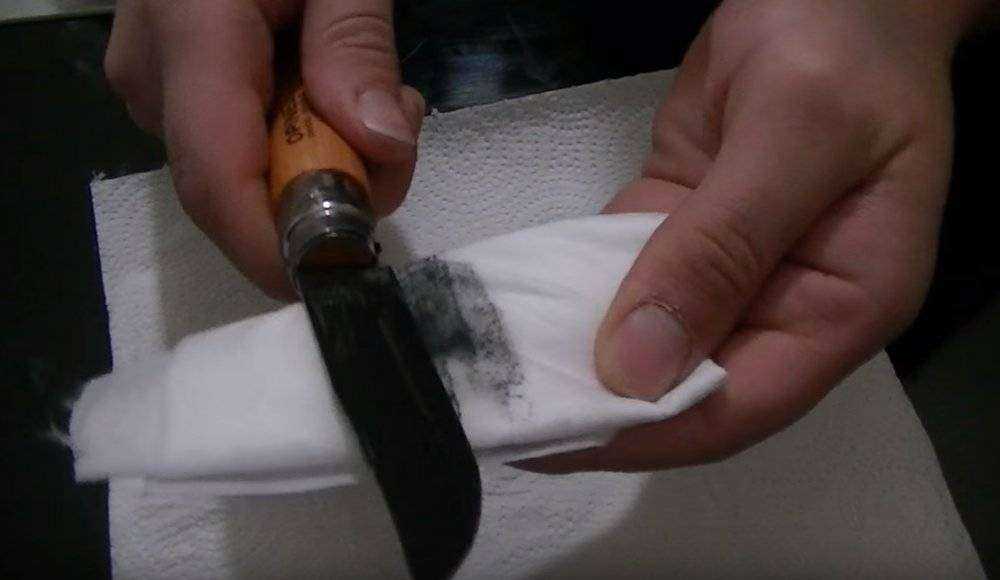

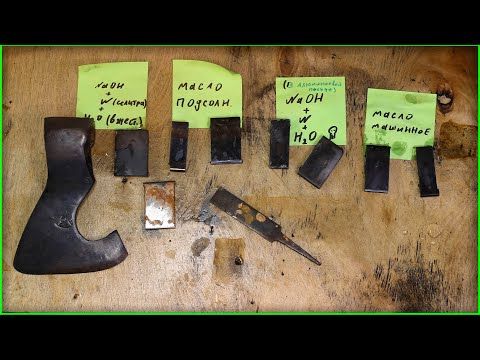

Черный цвет.
Приводим несколько рецептов.
- Предмет погружают в 10-процентный раетвор дву-хромовокислого калия (хромпика) на 15—20 минут, вынимают, просушивают на воздухе и держат в течение двух минут над сильно горящими, но не коптящими углями. После первого раза получается чернобурое окрашивание; если же эту операцию повторить несколько раз, то получается чистый черный цвет.

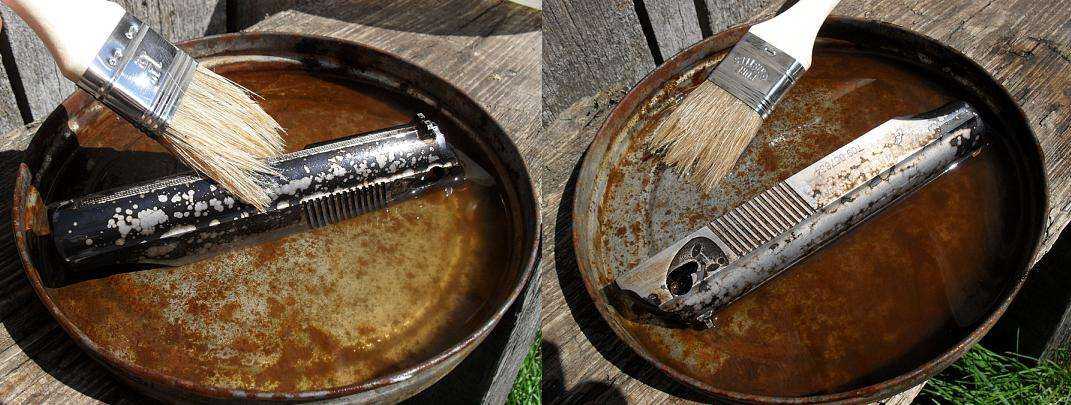

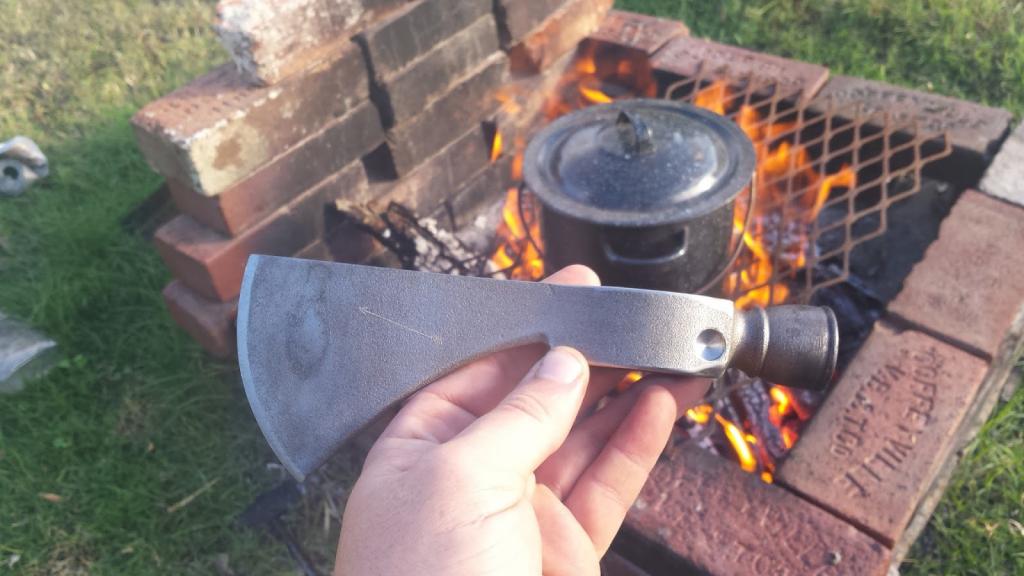

- Предмет покрывают равномерным тонким слоем льняного маела или олифы и нагревают над сильно горящим раскаленным древесным углем (без поддувала).
Слой масла при этом обугливается и сгорает. Операцию эту повторяют несколько раз. После каждого нагревания охлаждения предмет растирают сухой тряпкой. В последний раз предмет нагревают слабо, а растирание производят тряпкой, смоченной в льняной олифе. - Очищенный предмет сначала подвергают протраве, т. е. его погружают на короткое время в смесь из 1 вес. ч. концентрированной серной кислоты и 20 вес. ч. воды. Затем предмет промывают, просушивают и покрывают приготовленным на водяной бане раствором 1 вес. ч. серного цвета в 16 вес. ч. скипидара, затем предмет слегка нагревают, пока не образуется черный налет.
В случае надобности покрытие раствором серы и нагревание повторяют. - Для воронения чугунных изделий в черный цвет их опускают в раетвор 5—10 вес. ч. медного купороса и 5—10 вес. ч. серной кислоты в 100 вес. ч. воды, промывают водой и погружают в раствор 6 вес. ч. серной печени и 20 г нашатыря в 100 вес. ч. воду.
Слой масла при этом обугливается и сгорает. Операцию эту повторяют несколько раз. После каждого нагревания охлаждения предмет растирают сухой тряпкой. В последний раз предмет нагревают слабо, а растирание производят тряпкой, смоченной в льняной олифе.Воронение стали в категории «Спорт и отдых»

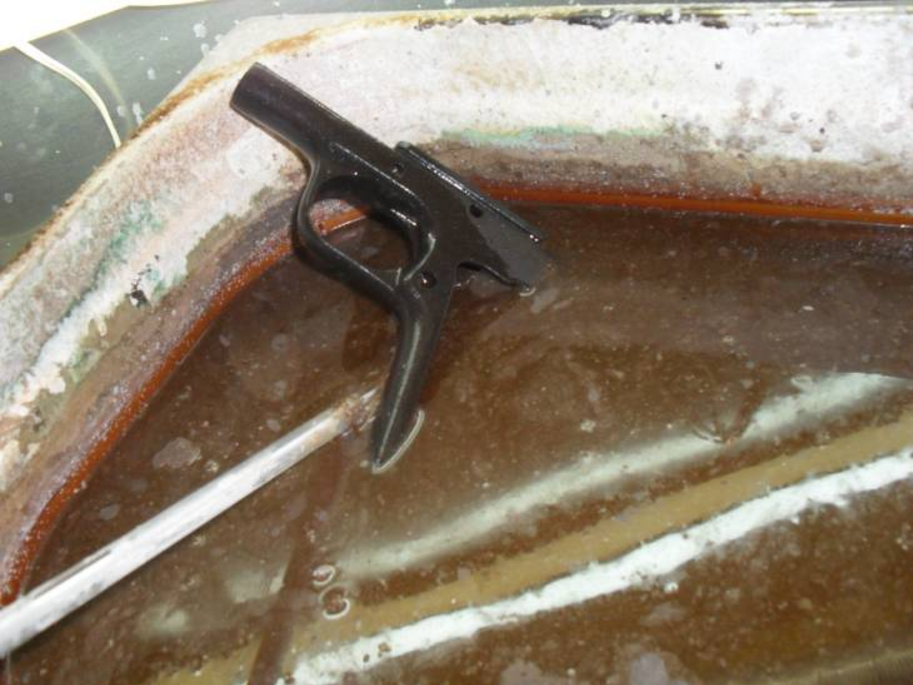

Щелочное оксидирование стали — Воронение
Услуга
300 грн/кв.
м
Средство для воронения (чернения) стали PROSEAL ME-203
Доставка по Украине
Цену уточняйте
Набор для воронения Ваllіѕtоl
Доставка из г. Киев
998 грн
Купить
Набор средств для воронения Ваllіѕtоl
Доставка из г. Киев
940 грн
Купить
Набор для быстрого холодного воронения Ваllіѕtоl
Доставка из г. Киев
1 095 грн
Купить
Очиститель-обезжириватель RECOIL 500мл HAM001
На складе
Доставка по Украине
226.10 грн
Купить
Средство для воронения Klever Ballistol Schnellbrunierung 50 мл
На складе в г. Ровно
Доставка по Украине
545 грн
490.50 грн
Купить
Паста для воронения NU-BLAK 70г
На складе в г. Ровно
Доставка по Украине
500 грн
450 грн
Купить
Паста для воронения NU-BLAK 50г
На складе в г. Ровно
Доставка по Украине
420 грн
378 грн
Купить
Средство для воронения Klever Ballistol Klever-Schnellbrunierung 50ml
На складе в г.
Днепр
Доставка по Украине
545 грн
Купить
Средство для быстрого воронения Klever Ballistoll (50 мл) Клевер Баллистол Жидкость для воронения металла
На складе в г. Киев
Доставка по Украине
515 грн
Купить
Жидкость для воронения Clever Ballistol Schnellbrunierung 50 мл
Доставка по Украине
по 499 грн
от 2 продавцов
499 грн
Купить
Жидкость для быстрого воронения NU-BLAK 50мл
Недоступен
338 грн
Смотреть
Жидкость для быстрого воронения NU-BLAK 5мл
Недоступен
86 грн
Смотреть
Чернение (воронение)
Недоступен
от 40 грн/кг
Смотреть
Смотрите также
Активатор быстрого воронения NU-BLAK 50мл
Недоступен
194 грн
Смотреть
Набор бит 6 штук шестигранники HEX slimBit electric Wiha 43156
Недоступен
2 082 грн/набор
Смотреть
Активатор для воронения Nu-Blak 50 мл (Германия)
Недоступен
121 грн
Смотреть
Активатор быстрого воронения NU-BLAK 50мл
Недоступен
194 грн
Смотреть
Паста для воронения NU-BLAK 25г
Недоступен
300 грн
Смотреть
Паста для воронения NU-BLAK 25г +Ballistol +Активатор для воронения
Недоступен
880 грн
Смотреть
Средство для воронения по стали Birchwood Casey Plum Brown Barrel Finish 5 oz / 150 ml (14130)
Недоступен
580 грн
Смотреть
Химическое оксидирование стали (Воронение стальных деталей) Киев
Недоступен
35 грн/кг
Смотреть
Воронение стальных деталей Киев
Недоступен
от 35 грн/кг
Смотреть
Восемь советов для эффективного шлифования
В этом бизнесе шлифование происходит там, где резина соприкасается с дорогой, или, точнее, когда зерно соприкасается с металлом.
На каждом предшествующем этапе большинство производителей прецизионного листового металла используют хотя бы некоторый уровень автоматизации. Но от этого никуда не деться: шлифовка сварного шва на формованной заготовке была и, вероятно, останется интенсивной ручной операцией.
Процесс измельчения может быть обманчиво простым. Но дьявол кроется в деталях. Для эффективного шлифования операторы должны прикладывать достаточное давление под правильным углом, чтобы зерна — «режущий инструмент» шлифовального диска — удаляли большую часть металла за кратчайшее время, не изнашивая диск преждевременно и не выжигая шлифовальный инструмент.
Переменных очень много, и эффективное управление ими может иметь жизненно важное значение для эффективного потока деталей. В конце концов, не имеет значения, насколько ошеломляюще быстры предшествующие процессы, если детали проходят целую вечность и целый день, чтобы пройти через шлифовальный цех.
На эту тему, конечно, можно написать целую книгу.
Но в качестве отправной точки приведем 8 советов, которые могут помочь вам максимально эффективно использовать операцию шлифования. Эти факторы лишь царапают поверхность (так сказать), но они могут дать вам некоторые первоначальные идеи о том, как устранить узкое место гринда.
1. Используйте правильный инструмент для работы . Шлифовальные диски являются расходными материалами; электроинструмента быть не должно. Обязательно используйте подходящую шлифовальную машину, которая может выдерживать достаточную силу тока для выполняемой работы. Если приложение требует от 8 до 10 ампер давления, а вы используете угловую шлифовальную машину, рассчитанную только на 6 ампер, у вас проблемы с самого начала.
Шлифовальная машина не должна быть одноразовым инструментом, и имеет смысл потратить немного больше денег на более качественный инструмент, предназначенный для промышленных работ. Кофемолка вдвое дороже даст вам лучшие результаты, а срок ее службы может измеряться месяцами или даже годами, а не неделями.
Кроме того, высококачественные шлифовальные круги, а также лепестковые диски работают с угловыми шлифмашинами как система. Старая драндулет (то есть некачественная болгарка) с навороченными шинами (качественный точильный диск) может и едет чуть лучше, но все равно не самая плавная езда.
2. Будьте в безопасности. Использование правильного инструмента для работы способствует безопасной работе. Поэтому многие операторы используют шлифовальные машины без ограждения. Это открывает двери для потенциальных травм, не говоря уже о большом штрафе, если постучится OSHA. Да, в некоторых обстоятельствах охрана может доставлять небольшие неудобства, но без охраны эта неприятность может превратиться в серьезную чрезвычайную ситуацию.
Это может стать еще большей неприятностью, если у вас недостаточно мощный или, что еще хуже, совершенно неподходящий инструмент для работы. Если вам нужно шлифовать в труднодоступных местах, не снимайте защитный кожух и не вжимайте угловую шлифовальную машину.
Кроме того, при замене абразивного материала сначала отключайте инструмент от сети. Чтобы заменить носитель, попробуйте повернуть головку электроинструмента вверх, чтобы вы могли заблокировать кнопку, положите инструмент на предплечье, а затем снимите абразив, пока он направлен вверх. Это дает вам лучший контроль во время замены абразива и предотвращает падение абразива.
На самом деле, падение абразива является одной из наиболее часто упускаемых из виду причин поломки абразива, а диск, который разваливается в высокоскоростной угловой шлифовальной машине, может быть весьма опасен. Даже самая маленькая трещина может привести к поломке диска во время работы. Слишком часто операторы роняют диск, осматривают его, а затем кладут на шлифовальный станок только для того, чтобы диск разлетелся на части.
3. Посмотрите на искровой поток. В идеальном мире в каждом магазине должен быть под рукой амперметр. Подключенный к инструменту амперметр показывает, нажимает ли оператор слишком сильно или недостаточно сильно. Давление может меняться в зависимости от того, на что рассчитаны инструмент и шлифовальный круг, но оптимальное давление при обычном промышленном шлифовании обычно составляет от 8 до 10 ампер. Если амперметр показывает ниже этого диапазона, вы недостаточно сильно нажимаете; если показания счетчика превышают это, вам нужно немного облегчить.
Конечно, это не идеальный мир, и в большинстве магазинов нет такой роскоши, как амперметр. Но каждое приложение для шлифовки металла производит искры, и поток этих искр можно считать своего рода визуальным амперметром.
Именно эти искры от потока заготовки могут многое рассказать вам о том, насколько эффективна шлифовка. В большинстве случаев искры должны равномерно проходить на расстоянии от 3 до 4 футов от заготовки.
Это показывает, что зерна на шлифовальном круге делают то, что должны делать — удаляют лишний металл сварного шва.
Если вы нажимаете слишком сильно или недостаточно сильно, искровой поток не будет таким выраженным. Слишком сильное нажатие приводит к перегрузке и перегреву диска, в результате чего зерна блестят и становятся гладкими. Зерна больше не врезаются в металл сварного шва, что, в свою очередь, снижает образование искр. Точно так же, если вы недостаточно сильно надавите, зерна не полностью войдут в заготовку, поэтому они не удалятся. много наплавленного металла при каждом вращении диска.
4. Слушайте кофемолку. Звук кофемолки может указывать на аналогичные проблемы. При правильном включении кофемолка должна издавать звук с постоянной высотой звука. Если высота тона снижается, вы перегружаете инструмент; если высота тона становится выше, вам, вероятно, нужно приложить немного больше давления.
Низкий тон часто будет многократно падать, напоминая уничтожитель бумаги, который пытается пережевать слишком много бумаги за раз.
Средство здесь: немного осветлиться. Это ключевой признак того, что электроинструмент перегружен. Точно так же высокий шаг будет иметь тенденцию к пропуску или вибрации, когда шлифовальный диск отскакивает от выступов избыточного металла сварного шва. Средство здесь: нажмите немного сильнее.
5. Обратите внимание на рабочий угол . Как правило, шлифовальные круги предназначены для использования под рабочим углом от 5 до 10 градусов от горизонтали, а рисунок износа по окружности поверхности диска должен быть примерно в два раза больше толщины диска. Если диск имеет толщину 0,25 дюйма, то на колесе должен быть виден след износа шириной 0,5 дюйма. Если рисунок износа составляет, скажем, 0,75 дюйма, ваш подход слишком плоский, что означает, что слишком много зерен шлифовального диска зацепляются одновременно. Если шаблон имеет ширину всего 0,25 дюйма, ваш угол подхода слишком велик.
6. Постоянно поддерживайте постоянное давление. Что касается техники, то шлифовка сварного шва довольно проста: перемещайте диск (опять же, под углом от 5 до 10 градусов от горизонтали) вперед и назад.
Это шлифовка 101. Но то, как вы это применяете, может быть как минимум одной из основных причин неприятностей.
Естественно, вы можете усилить давление, толкая диск вперед, а затем уменьшить давление, оттягивая диск назад. Избыточное давление, идущее вперед, перегревает и глазирует зерна диска. Вы даже можете увидеть, как край диска становится оранжевым. Затем вы расслабляетесь на спине и слышите болтовню. Это на самом деле дает вам худшее из обоих миров. Вы перегреваетесь, двигаясь вперед и затем отбивая диск от поверхности на обратном пути. После всех этих усилий вы действительно не удалили так много металла сварного шва.
Эффективное шлифование требует постоянного давления в направлении вперед и назад, опять же, не слишком сильного или легкого. Вы хотите приложить достаточное давление, чтобы зерна диска сделали свою работу, но не более того.
7. Адаптируйте технику и расходные материалы к материалу.
Перемещение диска вперед и назад лучше всего подходит для многих обычных низкоуглеродистых сталей, но не для всех металлов. Берите нержавейку. Спросите любого слесаря о нержавеющей стали, и он скажет, насколько этот материал вязкий и поэтому имеет совершенно разные характеристики обработки.
Шлифование в основном представляет собой операцию механической обработки; режущие кромки (то есть зерна) и стружка просто меньше. Как разные режущие инструменты предназначены для разных целей, так и разные шлифовальные круги предназначены для разных металлов. Например, известно, что некоторые сварные швы высокопрочных, устойчивых к абразивному износу сталей лучше всего шлифуются специальными дисками, которые могут «долбить»
или «разжевать» твердый, высокопрочный металл сварного шва. Обратите внимание, однако, что этот вид выбора зависит от приложения. Обязательно проконсультируйтесь с представителем вашего абразивного диска, который сможет порекомендовать лучший диск для конкретной работы.
Когда вы меняете материал, ваша техника шлифования может измениться. Например, поскольку нержавеющая сталь проводит тепло именно так, как она это делает, шлифовальный круг может нагреваться и синеть металлическую поверхность, прежде чем вы это заметите. Если это косметически важная область, вам, возможно, придется вернуться и перешлифовать или отполировать всю поверхность.
Вместо того, чтобы толкать вперед и назад шлифовальный диск над швом дуговой сварки вольфрамовым электродом, просто потяните, как будто вы «вычесываете» лишний металл сварного шва. Этот метод «тяни-подними-и-повтори» более эффективно удаляет нержавеющую сталь и некоторые виды алюминия. Это также дает заготовке время для охлаждения между шлифовальными ходами, что может свести к минимуму или устранить слишком частое воронение. воздействие на поверхность металла.
8. Тщательно продумайте уменьшение шагов. Если деталь в конечном итоге будет подготовлена к покраске, вы можете использовать шлифовальный диск с крупной зернистостью, чтобы сбить сварной шов, а затем абразив с зернистостью 60 или аналогичный, чтобы уменьшить Ra или среднюю глубину царапины.
Шаги могут быть критическими. Каждая царапина, оставленная абразивным диском на металле, должна быть впоследствии удалена абразивом с более мелким зерном, и если вы
при переходе с очень крупного диска на мелкозернистый диск могут возникнуть проблемы. Если вы остановитесь слишком рано, возможно, вы не дали песку время для удаления глубоких царапин, оставленных крупнозернистым диском. Результат: Краска не держится на поверхности, и деталь отправляется на доработку.
Однако, в зависимости от области применения, вы можете уменьшить количество шагов шлифования с помощью подходящих абразивных материалов. Некоторые лепестковые диски, например, могут уменьшить или исключить дополнительные этапы финишной обработки, в зависимости от применения.
Лепестковый диск имеет ряд абразивных лепестков, перекрывающих друг друга. Это позволяет ему сжимать множество режущих точек (то есть зерен) на небольшой площади, придавая ему агрессивное режущее действие. Но поскольку лепестки не удерживаются на месте жестко, они не врезаются в материал так глубоко за один проход.
Вот почему специальный лепестковый диск может удалять металл сварного шва с той же скоростью, что, скажем,
обычный шлифовальный диск с зернистостью 36 сделает это, оставив окончательную отделку материала с зернистостью 60.
Дорожная карта для шлифовки и чистовой обработки нержавеющей стали
Для обеспечения надлежащей пассивации техник электрохимически зачищает продольный сварной шов в сортовом прокате из нержавеющей стали. Изображения предоставлены Walter Surface Technologies
Представьте, что изготовитель заключает контракт на изготовление критической нержавеющей стали. Листовой металл и трубчатые секции проходят через резку, гибку и сварку, а затем попадают на чистовую станцию. Деталь состоит из пластины, приваренной вертикально к трубе. Сварной шов выглядит нормально, но это не то совершенство, которое ищет покупатель. Таким образом, шлифовщик тратит время на удаление большего количества металла сварного шва, чем обычно.
Затем, увы, на поверхности появляется заметное посинение — явный признак чрезмерного подвода тепла. В данном случае это означает, что деталь не будет соответствовать требованиям заказчика.
Обычно выполняемые вручную, шлифовка и отделка требуют ловкости и ловкости. Ошибки в чистовой обработке могут быть чрезвычайно дорогими, учитывая всю ценность, которая уже вложена в заготовку. Добавьте дорогой термочувствительный материал, такой как нержавеющая сталь, и затраты на доработку и лом возрастут еще больше. Добавьте такие осложнения, как загрязнение и сбой пассивации, и когда-то прибыльная работа с нержавеющей сталью может стать убыточной и даже репутационной авантюрой.
Как производители могут предотвратить все это? Они могут начать с получения знаний о шлифовке и чистовой обработке, о том, какую роль каждый из них играет и как каждый из них влияет на заготовку из нержавеющей стали.
Шлифовка и чистовая обработка
Это не синонимы. На самом деле у каждого принципиально разные цели.
При шлифовке удаляются такие материалы, как заусенцы и лишний металл сварного шва, а чистовая обработка придает поверхности металла шероховатость. Путаница понятна, если учесть, что при шлифовке крупнозернистым кругом быстро удаляется много металла, оставляя при этом очень глубокие царапины. Но при шлифовке царапины — это лишь последствие; целью является быстрое удаление материала, особенно при работе с термочувствительным металлом, таким как нержавеющая сталь.
Финишная обработка выполняется поэтапно: оператор начинает с более крупной зернистости и переходит к более мелкозернистым шлифовальным дискам, нетканому абразиву и, возможно, войлочной ткани и полировочной пасте для достижения зеркального блеска. Цель состоит в том, чтобы добиться определенной окончательной отделки (рисунка царапин). И каждый шаг (более мелкая зернистость) удаляет более глубокие царапины с предыдущего шага и заменяет их меньшими царапинами.
Поскольку шлифовка и чистовая обработка преследуют разные цели, они часто не дополняют друг друга и при неправильной стратегии использования расходных материалов могут работать друг против друга.
Для удаления лишнего металла шва оператор использует шлифовальный круг и оставляет очень глубокие царапины, а затем передает деталь отделочнику, который теперь должен тратить много времени на удаление этих глубоких царапин. Эта последовательность, от шлифовки к чистовой обработке, по-прежнему может быть наиболее эффективным способом удовлетворения требований заказчика к чистовой обработке. Но опять же, это не дополнительные процессы.
Довольно часто поверхности заготовок, спроектированные с учетом технологичности, не требуют ни шлифовки, ни финишной обработки. Детали, которые подвергаются только шлифовке, делают это потому, что шлифовка — это самый быстрый способ удалить сварной шов или другой материал, а глубокие царапины, оставленные шлифовальным кругом, вполне соответствуют требованиям заказчика. Детали, которые требуют только чистовой обработки, изготавливаются таким образом, что они не требуют чрезмерного удаления материала. Ярким примером является деталь из нержавеющей стали с красивым сварным швом вольфрамовой дугой, который нужно только смешать и согласовать с отделочным рисунком основного материала.
Стратегии шлифования
Шлифовальный станок с шлифовальным кругом с низким коэффициентом съема может столкнуться со значительными трудностями при работе с нержавеющей сталью. Опять же, чрезмерное нагревание может вызвать посинение и изменить свойства материала. Цель состоит в том, чтобы сохранить нержавеющую сталь как можно более холодной на протяжении всего процесса.
С этой целью можно выбрать шлифовальный круг с максимально возможной скоростью съема в зависимости от области применения и бюджета. Круги с зернами циркония шлифуют быстрее, чем оксид алюминия, но в большинстве случаев керамический шлифовальный круг работает лучше всего.
Чрезвычайно прочные и острые керамические зерна изнашиваются уникальным образом. Вместо того, чтобы стираться гладко, они сохраняют свою острую кромку по мере того, как постепенно ломаются. Это означает, что они могут очень быстро удалять материал, часто за долю времени, которое другие шлифовальные круги могут. Это обычно делает керамические шлифовальные круги вполне оправданными за дополнительную плату.
Они хорошо подходят для обработки нержавеющей стали, поскольку быстро удаляют крупную стружку, генерируя меньше тепла и деформации.
Рабочий на участке подготовки к сварке шлифует трубу из нержавеющей стали.
Независимо от того, какой шлифовальный круг выбирает производитель, он должен помнить о возможном загрязнении. Большинство производителей знают, что они не могут использовать один и тот же шлифовальный круг как для углеродистой, так и для нержавеющей стали. Многие физически разделяют свои операции по шлифовке углеродистой и нержавеющей стали. Даже крошечная искра от углеродистой стали, попадающая на заготовку из нержавеющей стали, может вызвать проблемы с загрязнением. Многие отрасли промышленности, такие как фармацевтика и ядерная промышленность, требуют расходных материалов, не содержащих загрязняющих веществ. Это означает, что шлифовальные круги, используемые для обработки нержавеющей стали, должны практически не содержать (менее 0,1%) железа, серы и хлора.
Шлифовальные круги сами по себе не точат; им нужен электроинструмент. Любой может рекламировать преимущества абразивного круга или электроинструмента, но реальность такова, что электроинструменты и их шлифовальные круги работают как система. Керамические круги предназначены для работы с УШМ с определенной мощностью и крутящим моментом. Хотя некоторые пневматические шлифовальные машины имеют необходимые характеристики, в большинстве случаев шлифование керамическим кругом выполняется с помощью электроинструментов.
Шлифовальный станок с недостаточной мощностью и крутящим моментом может вызвать серьезные проблемы даже с самым совершенным абразивом. Недостаток мощности и крутящего момента приводит к тому, что инструмент значительно замедляется под давлением, что, по сути, не позволяет керамическим частицам на колесе делать то, для чего они предназначены: быстро удалять крупную металлическую стружку и, таким образом, меньше нагревать инструмент. материал.
Это может усугубить порочный круг: операторы шлифовки видят, что материал не удаляется, поэтому они инстинктивно нажимают сильнее, что, в свою очередь, приводит к чрезмерному нагреву и посинению.
В конце концов они давят так сильно, что остекляют колесо, что заставляет их давить еще сильнее и выделять больше тепла, прежде чем они понимают, что им нужно заменить колесо. Если работать таким образом с тонкой трубкой или листом, они в конечном итоге просто прорывают материал.
Конечно, этот порочный круг может возникнуть даже при использовании лучших доступных инструментов, если операторы не обучены должным образом, особенно когда речь идет о давлении, которое они прикладывают к заготовке. Наилучшей практикой является максимальное приближение к номинальной силе тока кофемолки. Если операторы используют кофемолку на 10 ампер, они должны нажимать достаточно сильно, чтобы кофемолка потребляла около 10 ампер.
Если производитель обрабатывает большое количество дорогостоящей нержавеющей стали, использование амперметра может помочь стандартизировать операции шлифования. Конечно, в действительности амперметр регулярно используется лишь в немногих операциях, поэтому лучше всего внимательно слушать.
Если операторы слышат и чувствуют, как быстро падают обороты, они, вероятно, перегружают двигатель.
Прослушивание слишком легкого прикосновения (то есть слишком слабого давления) может быть затруднено, поэтому в этом случае может помочь обратить внимание на искровой поток. При шлифовке нержавеющей стали образуются более темные искры, чем из углеродистой стали, но они все равно должны быть видимыми и равномерно выступать за пределы рабочей зоны. Если операторы внезапно видят меньше искр, это, вероятно, связано с тем, что либо они не прилагают достаточного усилия, либо шлифовальный круг покрыт глазурью.
Операторы также должны поддерживать постоянный рабочий угол. Если они подходят к заготовке под прямым углом (почти параллельно заготовке), они рискуют перегреть большую площадь; если они подходят под слишком большим углом (ближе к вертикали), то рискуют впиться краем колеса в металл. Если они используют шлифовальный круг Тип 27, они должны приближаться к работе под углом от 20 до 30 градусов.
Если у них колесо типа 29, их рабочий угол должен составлять около 10 градусов.
Шлифовальные круги типа 28 (конические) обычно используются для шлифования плоских поверхностей для удаления материала на более широкой траектории шлифования. Эти конические круги также лучше всего работают при более низком угле шлифования, около 5 градусов, поэтому они помогают снизить утомляемость оператора.
Это вводит еще один важный фактор: выбор правильного типа шлифовального круга. Колеса типа 27 имеют точку контакта с металлической поверхностью; Колеса типа 28 имеют линию контакта из-за их конической формы; а колеса Type 29 имеют контактную поверхность.
Рабочий чистит раму из нержавеющей стали с помощью шлифовального круга.
Безусловно, наиболее распространенные круги типа 27 подходят для многих применений, но их форма затрудняет работу с деталями с глубокими контурами и изгибами, например, со сварной сборкой из трубы из нержавеющей стали.
Контурная форма Type 29колеса облегчают работу операторам, которым необходимо шлифовать как изогнутые, так и плоские поверхности. Круги типа 29 делают это за счет увеличения площади контакта с поверхностью, что означает, что операторам не нужно тратить много времени на шлифовку в каждом месте, что является хорошей стратегией уменьшения накопления тепла.
На самом деле это касается любого шлифовального круга. При шлифовании операторы никогда не должны долго оставаться на одном месте. Скажем, оператор снимает металл с галтели длиной в несколько футов. Он мог манипулировать колесом короткими движениями вверх-вниз, но это могло привести к перегреву заготовки, потому что он удерживает колесо на одном небольшом участке в течение длительного времени. Чтобы уменьшить тепловложение, оператор может пройти весь шов в одном направлении возле одного края сварного шва, затем поднять инструмент (давая рабочему времени остыть) и пройти заготовку в том же направлении возле другого края сварного шва.
Другие методы также могут работать, но все они имеют одну общую черту: они позволяют избежать перегрева, удерживая шлифовальный круг в движении.
Часто используемый метод «прочесывания» также помогает достичь этого. Скажем, оператор шлифует сварной шов встык в плоском положении. Чтобы уменьшить тепловой стресс и чрезмерное копание, он избегает толкать шлифовальный станок вдоль сустава. Вместо этого он начинает с конца и проводит болгаркой вдоль сустава. Это также предотвращает слишком сильное заглубление круга в материал.
Конечно, любая техника может перегреть металл, если оператор работает слишком медленно. Работайте слишком медленно, и оператор может перегреть заготовку; идти слишком быстро, и шлифовка может занять много времени. Нахождение оптимальной скорости подачи обычно приходит с опытом. Но если операторы новички в этой работе, они могут шлифовать лом, чтобы научиться «чувствовать» правильную скорость подачи обрабатываемой детали.
Стратегии чистовой обработки
Стратегии окончательной обработки зависят от состояния поверхности материала, когда он поступает и покидает отдел отделки.
Установите начальную точку (полученное состояние поверхности) и конечную точку (желаемый результат), а затем разработайте план, который найдет лучший путь между этими двумя точками.
Обычно лучший путь не начинается с высокоагрессивного абразива. Это может показаться нелогичным. В конце концов, почему бы не начать с грубой зернистости, чтобы получить грубую поверхность, а затем перейти к более мелкой зернистости? Не будет ли начало с более мелкого зерна чрезвычайно неэффективным?
Не обязательно, опять же дело в характере отделки. С каждым шагом до более мелкой зернистости отделочники заменяют более глубокие царапины более мелкими и тонкими. Если они начинают, скажем, со шлифовального или лепесткового диска с зернистостью 40, они оставляют глубокие царапины на металле. Если эти царапины приближают поверхность к желаемой отделке, отлично; Вот почему существуют расходные материалы для чистовой обработки с зернистостью 40. Но если клиент требует, скажем, отделки № 4 (направленная шлифовка), глубокие царапины, оставленные этим абразивом с зернистостью 40, потребуют много времени для удаления.
Отделочники будут либо уменьшать размер зернистости, либо тратить много времени на мелкозернистый абразив, чтобы удалить эти большие царапины и заменить их более мелкими. Все это не только неэффективно, но и вносит избыточное тепло в заготовку.
Конечно, использование мелкозернистого абразива на шероховатой поверхности может быть медленным и, в сочетании с плохой техникой, привести к чрезмерному нагреву. Вот где может помочь откидной диск «два в одном» или чередующийся диск. Эти диски состоят из абразивной ткани в сочетании с материалом для подготовки поверхности. Они эффективно позволяют отделочнику удалять материал с помощью абразива, оставляя при этом более гладкую поверхность.
Следующий шаг к окончательной отделке может включать использование нетканого материала, и это иллюстрирует еще одну особенность, уникальную для отделки: этот процесс лучше всего работает с электроинструментом с регулируемой скоростью. Угловая шлифовальная машина, работающая со скоростью 10 000 об/мин, может работать с некоторыми абразивными материалами, но она сразу расплавит некоторые нетканые материалы.
По этой причине отделочники снижают скорость до 3000–6000 об/мин, прежде чем начинать этап отделки с нетканым расходным материалом. Конечно, точная скорость зависит от области применения и расходных материалов. Например, нетканые барабаны обычно используются при скорости от 3000 до 4000 об/мин, а диски для подготовки поверхности — от 4000 до 6000 об/мин.
Наличие подходящих инструментов — шлифовального станка с регулируемой скоростью, различных отделочных материалов — и определение оптимального количества шагов, по сути, дает карту, показывающую наилучший путь между полученным и готовым материалом. Точный путь варьируется в зависимости от приложения, но опытные отделочники прокладывают этот путь, используя аналогичные методы отделки.
Нетканый барабан для отделки поверхности из нержавеющей стали. Для эффективной финишной обработки и оптимального срока службы расходных материалов разные материалы для финишной обработки работают с разной скоростью вращения.
Во-первых, они не торопятся. Если они видят, что тонкая заготовка из нержавеющей стали нагревается, они прекращают чистовую обработку на одном участке и начинают на другом. Или они могут работать над двумя разными заготовками одновременно. Немного работают над одним, а затем над другим, давая время другой заготовке остыть.
При полировке до зеркального блеска финишер может выполнять перекрестную шлифовку финишным барабаном или диском в направлении, перпендикулярном предыдущему шагу. Взаимное шлифование выделяет области, где необходимо растушевать предыдущий рисунок царапин, но оно все еще не приводит поверхность к зеркальному блеску № 8. Для создания желаемого блестящего покрытия после удаления всех царапин необходима войлочная ткань и полировальный круг.
Чтобы получить правильную отделку, производитель должен предоставить отделочникам правильные инструменты, как настоящие инструменты, так и материалы, а также средства связи, такие как образцы, устанавливающие стандарты того, как должна выглядеть определенная отделка.
Эти образцы, размещенные рядом с отделом отделки, в учебной документации, а также в литературе по продажам, помогают всем быть на одной волне.
Что касается реальных инструментов, включая электроинструменты и абразивные материалы, то геометрия некоторых деталей может представлять трудности даже для самых опытных сотрудников отдела чистовой обработки. Здесь могут помочь специализированные инструменты.
Предположим, что оператору необходимо закончить сборку тонкостенных труб из нержавеющей стали. Использование откидного диска или даже барабана может вызвать проблемы, вызывая избыточное тепло, а иногда даже создавая плоское пятно на самой трубе. Здесь могут помочь ленточные шлифовальные машины, предназначенные для труб. Ремень охватывает большую часть диаметра трубы, расширяя точку контакта, повышая эффективность и снижая подводимое тепло. Тем не менее, как и во всем остальном, отделочнику все равно необходимо перемещать ленточную шлифовальную машину в разные области, чтобы уменьшить чрезмерное накопление тепла и избежать посинения.
То же самое относится и к другим специальным инструментам для отделки. Рассмотрим ленточно-шлифовальный станок, предназначенный для труднодоступных мест. Отделщик может использовать его для зачистки углового сварного шва между двумя листами под острым углом. Вместо того, чтобы перемещать пальчиковую ленточно-шлифовальную машину вертикально (что-то вроде чистки зубов), чистильщик перемещает ее горизонтально вдоль верхнего края углового шва, а затем по нижнему краю, следя при этом за тем, чтобы пальчиковая шлифовальная машина не оставалась в одном месте. место надолго.
Доказательство пассивации
При сварке, шлифовке и чистовой обработке нержавеющей стали возникает еще одна сложность: обеспечение надлежащей пассивации. Остались ли после всех этих нарушений поверхности материала какие-либо загрязнения, которые могли бы помешать естественному формированию слоя хрома нержавеющей стали по всей поверхности? Последнее, что нужно производителю, — это разгневанный клиент, жалующийся на ржавые или загрязненные детали.
Вот где в игру вступают надлежащая очистка и отслеживаемость.
Электрохимическая очистка может помочь удалить загрязняющие вещества для обеспечения надлежащей пассивации, но когда следует проводить эту очистку? Это зависит от приложения. Если производители очищают нержавеющую сталь для обеспечения полной пассивации, они обычно делают это сразу после сварки. Несоблюдение этого требования означало бы, что средства чистовой обработки могут собирать поверхностные загрязнения с заготовки и распространять их в других местах. Однако для некоторых критических применений производитель может добавить дополнительные этапы очистки и, возможно, даже проверить надлежащую пассивацию до того, как нержавеющая сталь покинет заводской цех.
Допустим, производитель сваривает важный компонент из нержавеющей стали для атомной промышленности. Опытный сварщик вольфрамовой дугой кладет идеальный шов стопки десяти центов. Но опять же, это критическое приложение. Сотрудник отдела чистовой обработки использует щетку, подключенную к системе электрохимической очистки, для очистки поверхности сварного шва.
Затем он использует нетканый абразив и чистящую ткань, чтобы сгладить сварные швы и довести все до однородной щеточной поверхности. Затем идет последняя щетка с системой электрохимической очистки. После выдержки в течение дня или двух детали проверяются на надлежащую пассивацию с помощью ручного испытательного устройства. Результаты, задокументированные и сохраненные вместе с заданием, показывают, что деталь была полностью пассивирована перед тем, как покинуть завод.
Избегайте дорогостоящих переделок
Шлифовка, окончательная обработка и очистка для пассивации нержавеющей стали обычно выполняются далеко позади на большинстве производственных предприятий. На самом деле, они обычно выполняются незадолго до того, как заказы отправляются за дверь.
Лист из нержавеющей стали тестируется на предмет надлежащей пассивации.
Изделие, которое не обработано должным образом, является одним из самых дорогих отходов и переделок, поэтому производителям имеет смысл еще раз взглянуть на свои отделы шлифовки и отделки.
