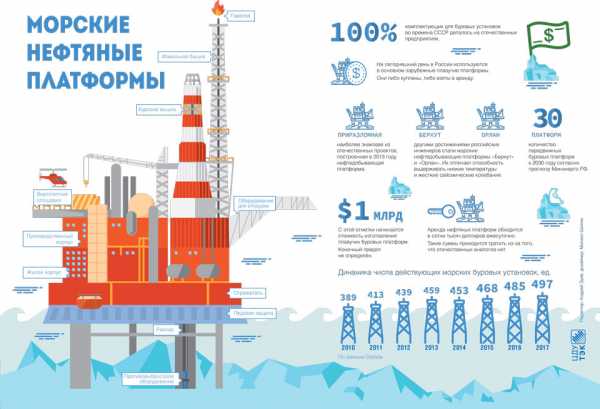

ТЭК России | Морские нефтяные платформы
Во времена СССР 100% комплектующих для буровых установок делалось на отечественных предприятиях. С развалом Союза некоторые из них оказались за пределами России, а часть и вовсе прекратила существование.
Но необходимость освоения запасов Арктики заставляет задуматься о состоянии дел в отрасли. В начале двухтысячных годов спроса на морские нефтяные платформы не было. Строительство самоподъемной установки «Арктическая», которую заложили в 1995 году и планировали сдать в 1998 году, перестали финансировать. Проект удалось завершить в начале нынешнего десятилетия.
Наиболее знаковым из отечественных проектов стала построенная в 2013 году нефтедобывающая платформа «Приразломная», в процессе создания которой промышленные, ресурсные и научно-технические структуры решали поставленные перед ними задачи при поддержке государства.
Дорогое удовольствие
Разработка и изготовление современной нефтяной платформы — процесс, который по сложности вполне сопоставим с космическими проектами. Стоимость плавучих буровых платформ начинается от отметки $0,5–1 млрд, при этом страхование объектов составляет 2% от стоимости имущества. Аренда обходится в сотни тысяч долларов ежесуточно. Такие суммы приходится тратить из‑за того, что нет отечественных аналогов.
На сегодняшний день российским заводам удалось освоить создание оснований нефтяных платформ и самостоятельную сборку оставшихся элементов из иностранных компонентов. Жилые модули, буровые комплексы, устройства отгрузки, энергетические системы и другие крупногабаритные элементы приобретаются за границей.
Эксперты отмечают, что существенной проблемой является и недостаточно развитая транспортная инфраструктура. Доставка стройматериалов и оборудования на производственные площадки в Арктике и на Дальнем Востоке, где планируются основные проекты, требует существенных расходов. Доступ есть только к Азовскому, Балтийскому и Каспийскому морям.
Несмотря на активные действия Минэнерго и Минпромторга России в отношении замещения иностранных технологий, отраслевые эксперты признают невозможность замещения даже в отдалённой перспективе иностранных технологий в сфере строительства морских нефтедобывающих платформ в связи с тем, что в нашей стране нет современных технологий для реализации таких проектов. Из-за того что замещенные технологии имеют высокую себестоимость, отечественные заказы реализуются на азиатских судоверфях. Разработка отечественных шельфовых технологий предусмотрена Федеральной целевой программой «Развитие гражданской морской техники», но её реализация пока не началась.
Грандиозные планы
Российские и азиатские судостроительные заводы планируют наращивать выпуск продукции. Согласно прогнозу министерства энергетики, к 2030 году на шельфе России количество морских платформ достигнет 30 единиц. До 2020 года в рамках текущих обязательств должны быть реализованы 100 проектов, направленных на эксплуатационно-разведочное бурение.
Сейчас на российском шельфе работают 15 буровых платформ. Из них — восемь стационарных добычных, рассчитанных на бурение нефтяных и газовых скважин, а также семь мобильных платформ-судов, которые предназначены для бурения скважин. Для мобильных платформ необходимо еще организовать подводную добычу или построить стационарную платформу.
Что такое нефтяная платформа и как она работает
Морская нефтяная платформа состоит из четырёх основных компонентов — корпуса, буровой палубы, якорной системы и буровой вышки. Корпус является понтоном, основание которого поддерживают колонны. Над корпусом находится буровая палуба, выдерживающая груз сотен тонн бурильных труб, а также — несколько грузоподъемных кранов и вертолетная площадка. Над буровой палубой возвышается буровая вышка, задачей которой является опускать к забою, а затем поднимать бур. В море всю конструкцию с помощью стальных швартовых тросов удерживает на месте якорная система.
Добыча нефти в море начинается после проведения сейсмической разведки специальными кораблями, водоизмещением до 3 тыс. тонн. Такие суда разматывают за собой сейсмические косы, на которых расположены приемные устройства для создания акустических волн с помощью источника колебаний. Ударные волны отражаются от пластов земли и, возвращаясь к поверхности, улавливаются приборами на судне. На основе полученных данных создают двухмерные и трехмерными сейсмические карты с морскими запасами нефти.
После разведки начинается процесс бурения. По завершении процесса сверления бур вынимается для запечатывания скважины, чтобы нефть не вытекала в море. Для этого на дно опускают противовыбросовое оборудование высотой 15 м и весом 27 т, благодаря которому ни одно вещество не покинет скважину. Оно способно за 15 секунд перекрыть нефтяной поток.
Когда нефть найдена, то специальная установка для добычи, хранения и отгрузки нефти выкачает нефть со дна моря и отправит ее на нефтеперерабатывающие заводы на берегу. Нужно отметить, что нефтедобывающая платформа может стоять на якоре десятилетиями.
Семь российских гигантов
Из семи буровых платформ-судов в России пять принадлежат компании «Газфлот», дочерней структуре «Газпрома». Еще две — находятся в собственности «Арктикморнефтегазразведки» (входит в структуру «Зарубежнефти»), они выполняют заказы на бурение. Больше всего стационарных платформ находится на сахалинском шельфе: «Моликпак», «Пильтун-Астохская-Б» и «Лунская-А», которые использует «Газпром». Платформы «Беркут» и «Орлан» находятся на проекте «Роснефти» «Сахалин-1». Ещё две — каспийская ЛСП-2 и D-6 работают на Кравцовском месторождении Балтийского моря — принадлежат «ЛУКОЙЛу». И, наконец, платформа «Приразломная», компании «Газпром нефть», расположена в Печорском море.
Верхняя часть большинства российских платформ, которые осуществляют систему управления и контроля бурения, сделана за рубежом. Например, верхнее строение платформы «Беркут» на месторождении Аруктун-Даги в проекте «Сахалин-1» построено в Республике Корея компанией Samsung Heavy Industries. Платформа «Орлан» на месторождении Чайво собрана в Японии и поставлена на основание, изготовленное в России. Платформа «Приразломная» представляет собой буровой и технический модули, взятые со списанной в Норвегии платформы Hutton и смонтированные с основанием, изготовленным на северодвинском предприятии «Севмаш». Верхние строения платформ «Лунская-А» и «Пильтун-Астохская-Б» также были сделаны в Республике Корея. Платформа «Моликпак» полностью перевезена на Сахалин с канадского шельфа.
По оценкам экспертов, строительство одной платформы при стабильном финансировании занимает от 2 до 4 лет, стоимость строительства одной платформы варьируется от $0,5 до $1 млрд, в зависимости от заявленной мощности добычи. Большую часть заказов на компоненты для буровых платформ получают заводы в Республике Корея. Низкотехнологичные составляющие производят Выборгский судостроительный завод и завод «Звезда». Отечественные судостроительные заводы выполняют заказы для работы на шельфе четырёх российских нефтегазовых компаний, но детали пока не раскрываются.
Санкции против России ударили по США
Если в России не хватает морских платформ, особенно для работы в Арктике, то за рубежом в последние три года сложилась обратная ситуация. Платформы остаются без контрактов на подводные буровые работы.
Среди основных причин отраслевые эксперты называют нестабильность цен на нефть и ограничение возможностей участия в проектах на российском шельфе, что опять‑таки происходит из‑за западных санкций, направленных прежде всего на российскую нефтедобывающую отрасль. Здесь основной упор сделан на добычу углеводородов на российском шельфе. Однако этот удар рикошетом затронул и американские компании, занимающиеся морским бурением и производством оборудования. В результате благодаря запретам своего правительства они лишились запланированных ими долгосрочных контрактов в России.
В водах Северо-Западной Европы количество действующих морских буровых платформ, например в 2017 году сократилось на 20 единиц. В связи с тем, что большинство из них спроектировано для жёстких природно-климатических условий эксплуатации в северных морях Европы, они не могут рассчитывать на применение в других, более теплых, районах. А санкции США не позволяют использовать их на российском шельфе. В результате буровые платформы консервируются в ожидании того, когда ситуация изменится в лучшую сторону.
Рынок глубоководного бурения штормит
Инвестиции добывающих компаний в подводное бурение динамично росли после финансового кризиса 2008–2009 годов. При этом, согласно исследованиям GBI Research, на протяжении 2010–2015 годов они должны были ежегодно увеличиваться в среднем на 6,6% и в итоге достигнуть $490 миллиардов. Большую часть этих средств предполагалось направить на освоение глубоководных зон — в акватории Мексиканского залива, у побережья Бразилии, Западной Африки, а также ряда стран Азиатско-Тихоокеанского региона.
Крупнейшие западные нефтегазовые компании планировали строительство морских платформ в значительных количествах. Однако в результате ценового кризиса на рынке энергоносителей летом 2014 года произошло снижение финансирования программ морского бурения и, как следствие, эти планы были свёрнуты, причём быстрыми темпами. Если в 2010 году в мире работало 389 морских буровых установок, и к 2013 году в результате планомерного увеличения их количество составило 459 ед., то в 2014 году, вместо запланированного роста, оно сократилось до 453 единиц.
Эксперты прогнозировали частичное замораживание профильных инвестиционных программ, отсрочку ввода в строй новых морских буровых. Тем не менее к 2017 году число действующих морских буровых установок увеличилось до 497 единиц.
Предложения превысили спрос
В результате роста действующих морских буровых установок предложение на этом рынке продолжает существенно превышать спрос. В 2016 году велось строительство 184 новых платформ различных типов, а в 2017 году — 160 ед. этой техники. Согласно оценкам отраслевых экспертов, в ближайшее время отсутствие спроса и увеличение предложений будет ещё больше за счёт ввода в строй новых платформ, заказанных в период с 2011 года по 2013 год.
В этой связи операторы стремятся перенести сроки приёма новых 22 плавучих и 73 самоподъёмных буровых установок на 2019 год. В сложившейся ситуации, по мнению аналитиков, из этого количества только лишь 10 буровых смогут получить контракты сразу же после ввода в строй.
Картина усугубляется еще и тем, что процесс списания морских буровых установок, отслуживших свой срок, идёт недостаточными темпами для того, чтобы компенсировать появление на рынке нового оборудования. В результате этого сложилась ситуация, когда не всем хватает контрактов, на которые рассчитывали раньше.
Согласно оценке IHS Petrodata, за два последних года общее количество морских буровых платформ уменьшилось на 9,5%, в то время как число работающих установок за тот же период сократилось на 34% — до 403 единиц.
Безработные платформы
Активный вывод платформ из эксплуатации наблюдался практически во всех основных регионах морской нефтегазодобычи. В последнее время, в период с 2015 года по 2017 год, больше всего морских буровых платформ было сокращено в Латинской Америке — 42 единицы. Это коснулось буровых работ в морях Центральной и Южной Америки, в странах Карибского бассейна и акватории Мексиканского залива. Сокращение затронуло мелких операторов, а десять крупнейших нефтяных компаний, наоборот, только укрепили свои позиции за это время.
На 38 ед. сократилась численность платформ в Азиатско-Тихоокеанском регионе. Признанный региональный лидер — китайская COSL — сохранила все свои установки, однако фактически задействована едва половина из них.
Разработчики шельфа Западной Африки прекратили буровые работы на 21 морской установке. В секторе Мексиканского залива, где работают компании США, перестали работать 16 буровых платформ. На Ближнем Востоке 13 установок прекратили добычу, из которых восемь были законсервированы на месте.
Ситуация с работой морских платформ в северных морях, предназначенных для использования в суровых природно-климатических условиях, преимущественно на шельфе Северо-Запада Европы, обстоит лучше, чем в других регионах.
Несмотря на резкое снижение со второй половины 2014 года мировых цен на нефть, коэффициент использования этих платформ вплоть до начала 2015 года оставался на уровне 100%. Ссылаясь на высокую себестоимость добычи нефти, операторы, работающие в северных морях, рассчитывали на дополнительные льготы от своих правительств. Кому‑то их удалось получить.
В первой половине 2015 года в норвежском и британском секторах северного шельфа объёмы добычи нефти достигали рекордного уровня. Этого удалось добиться за счёт повышения интенсивности производства наиболее перспективных скважин при сокращении общего количества задействованных в регионе морских платформ. Коэффициент их занятости составил 70%. Зимой 2015–2016 годов, когда цена на нефть достигла $30 за барр., некоторые морские буровые платформы в этом регионе переставали эксплуатировать. В результате к сентябрю 2016 года без работы остались ещё 20 установок. Общий коэффициент их использования опустился ниже 40% и только к июню 2017 года коэффициент загрузки вновь достиг отметки 40%.
Поможет ли списание старых платформ?
В общемировом масштабе сложилась ситуация, когда в России не стало хватать морских платформ на нефтедобывающем шельфе, в основном в арктической его части. В западных странах и в США, наоборот, спрос на них упал, и на рынке часть этих мощностей стала не востребована. Сегодня простаивающие платформы нельзя использовать в России из‑за санкционной политики США, а загрузить их у себя нечем. В итоге владельцы морских платформ несут значительные убытки, потому что стоимость ежедневной аренды морской платформы достигает $100 тысяч.
В сложившейся ситуации надежды на нормализацию положения в основном связаны со списанием имеющихся морских установок. К подобному шагу операторов подталкивает средний возраст полупогружного флота, существенно превосходящий аналогичный показатель буровых судов для глубоководных работ. Однако пока намеченные широкие планы далеки от реализации, общее положение не внушает операторам особого оптимизма.
Наша справка

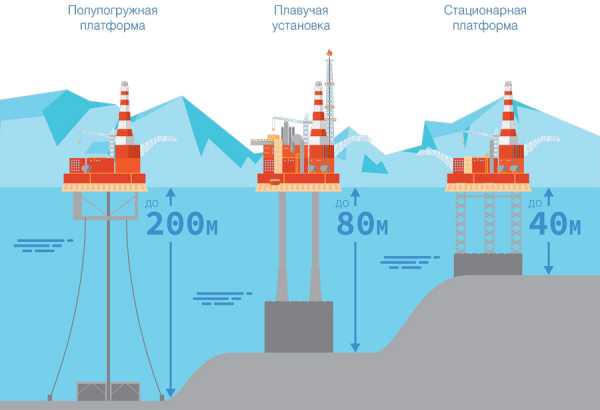

Надводные платформыЧтобы добывать нефть под толщей воды, применяются буровые платформы, которые ставятся на плавучие сооружения. В качестве плавательных средств используются понтоны, самоходные баржи. Морские буровые платформы имеют определенные конструктивные особенности, поэтому могут держаться на воде. В зависимости от того, какова глубина залегания месторождения нефти или газа, используются разные буровые установки.
Плавучая платформаПлавучие платформы устанавливаются на глубину от 2 до 150 м и могут применяться в разных условиях. Плавучая буровая платформа — это выгодное сооружение, так как даже при небольших размерах она может выкачать большой объем нефти или газа, что дает возможность экономить на затратах на транспорт. Такая платформа проводит в море несколько дней, затем возвращается на базу, чтобы опустошить резервуары.
Стационарная платформаСтационарная морская буровая платформа представляет собой сооружение, которое состоит из верхнего строения и опорного основания. Оно фиксируется в грунте. Конструктивные особенности таких систем разные, поэтому выделяются несколько видов стационарных установок.
Гравитационные — устойчивость этих сооружений обеспечивается собственным весом конструкции и весом принимаемого балласта.
Свайные — обретают устойчивость за счет забитых в грунт свай.
Мачтовые — устойчивость этих конструкций обеспечивается оттяжками или нужным объемом плавучести.
В зависимости от того, на какой глубине ведутся разработки нефти и газа, все стационарные платформы делятся на глубоководные и мелководные платформы.
Самоподъемная платформаСамоподъемные буровые платформы похожи на буровые баржи, но первые более модернизированные и совершенные. Они поднимаются на мачтах-домкратах, которые опираются на дно. Конструктивно такие установки состоят из 3–5 опор, которые опускаются на дно для проведения буровых работ. Такие конструкции могут ставиться на якорь. Самоподъемная плавучая платформа может работать на глубине до 150 метров. Эти установки возвышаются над поверхностью моря благодаря колоннам, которые опираются на грунт.

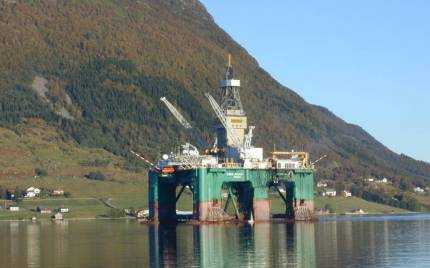

Полупогружная установкаПолупогружная нефтяная буровая платформа — одна из популярных буровых установок на море, так как она может эксплуатироваться на глубине свыше 1,5 тыс. метров. Плавучие конструкции могут погружаться на значительную глубину. Установка дополнена вертикальными и наклонными раскосами и колоннами, которые обеспечивают устойчивость всего сооружения. Верхний корпус таких систем — это жилые помещения, которые оборудованы по последнему слову техники и имеют нужные запасы.
www.cdu.ru
5 самых больших буровых установок: нефтегазовые колоссы
Среди всех творений инженерного гения человека, буровые платформы — это Гулливеры, в сравнении с которыми даже крупные суда кажутся лилипутами. Представьте себе конструкцию весом более полумиллиона тонн, способную бурить скважины до 10−13 км и созданную руками человека! Сегодня «ПМ» расскажет вам о рукотворных колоссах, порожденных мировой промышленностью.
Нефтяная платформа — это огромный промышленный комплекс, предназначенный для бурения скважин и добычи залегающего на большой глубине углеводородного сырья. Установки для добычи нефти и газа из недр Земли поражают воображение: представьте себе рукотворную конструкцию весом полмиллиона тонн, способную бурить скважины до 10−13 км даже в условиях частичного погружения под воду — и вы поймете, что это триумф инженерной мысли современного человека. Но даже среди этих могучих сооружений есть гиганты, один вид которых вызывает трепет:

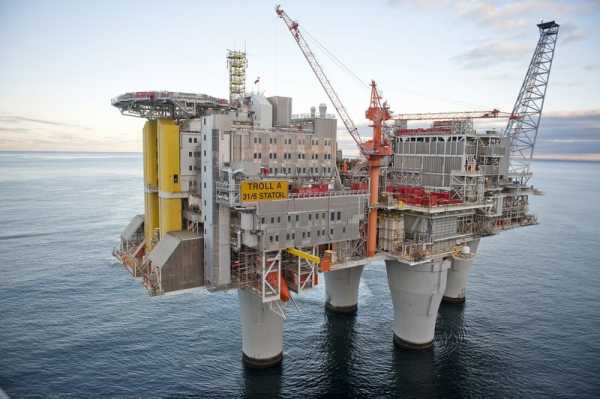

TROLL-A
Железобетонная промысловая платформа TROLL-A — это самый тяжелый в мире искусственный объект, способный перемещаться по поверхности нашей планеты. Общий вес платформы по добыче природного газа составляет 1,2 миллиона тонн при загруженном балласте, (сухой вес — порядка 650−680 000 тонн) а высота — 472 метра (из которых 369 занимает подводная бетонная структура). Это — настоящее чудо инженерной мысли, установленное на норвежском газонефтяном месторождении Troll в Северном море.
Буровые установки «Уралмаш»
Самые большие наземные буровые установки с 70-х годов производили в нашей стране. БУ «Уралмаш-15000» была задействована при бурении Кольской сверхглубокой скважины: конструкция высотой с 20-этажный дом была способна пробурить скважину глубиной до 15 км! А вот самыми большими установками на плавучих платформах, считаются системы Aker H-6e (на фото), тоже произведенные норвежцами. Площадь рабочей палубы такой конструкции составляет 6300 м2, а глубина бурения достигает 10 км.
Statfjord-B

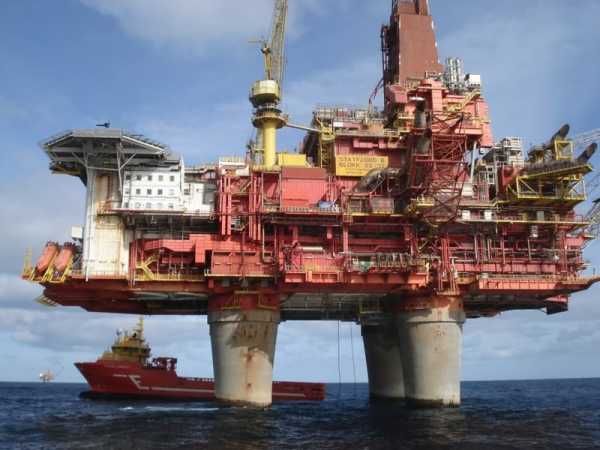

Нельзя пройти мимо буровой установки Statfjord-B, самого большого плавучего технического сооружения в мире. Высота вышки, построенной в Норвегии в 1981 году, вместе с бетонным основанием составляет 271 метр, а общий вес конструкции — 840 000 тонн. Промышленный комплекс может добывать до 180 000 баррелей нефти в день, при этом резервуаров хватит на 2 000 000 баррелей. Более того, платформа представляет собой настоящий город на воде: помимо буровой установки, на ней размещены семиэтажная гостиница высокого класса, химлаборатория, вертолетная площадка и целый парк спасательной и вспомогательной техники.
Perdido Spar
А вот самая глубоководная платформа расположена в Мексиканском заливе, где пришвартована на глубине 2450 метра над нефтегазовым месторождением Perdido. Максимальная производительность платформы — 100 000 баррелей нефтесырья в день! Высота Perdido Spar составляет 267 метров, то есть это настоящая подводная Эйфелева башня!
Eva-4000
Еще один гигант, но уже нового поколения — буровая платформа Eva-4000, тоже расположенная в Мексиканском заливе, в 240 км от Луизианы. Она принадлежит компании Noble Amos Runner и при высоте в 106 метров (на платформе не предусмотрен жилой комплекс) способна осуществлять бурение на глубине 9700 м.
www.popmech.ru
Как добывают в море нефть. Часть 1

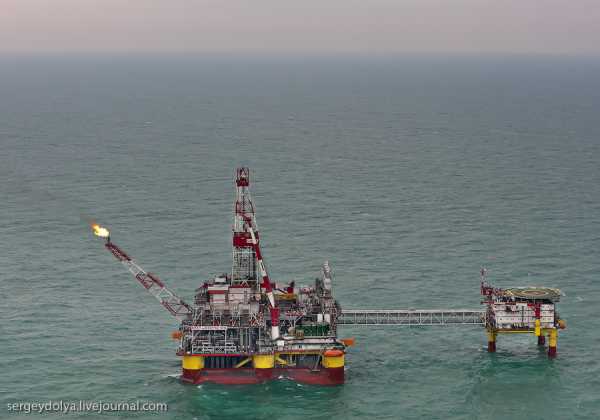

О том, как добывают нефть, я уже подробно писал. Сегодня я расскажу о том, как устроена Морская Ледостойкая Стационарная Платформа (МЛСП) на примере нефтяной платформы в Каспийском море.

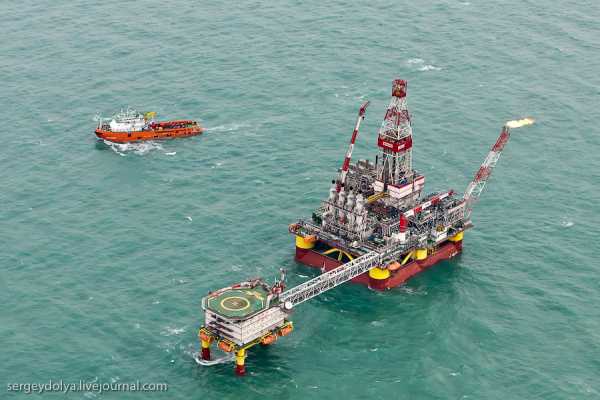

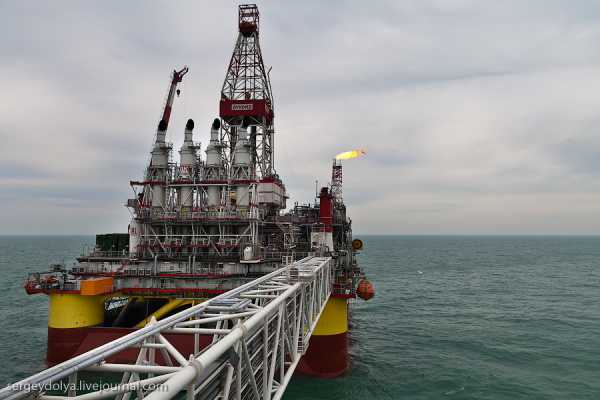

Хоть платформа и стоит почти в центре Каспия, глубина здесь всего 12 метров. Вода прозрачная и дно хорошо просматривается с вертолета.
Данная буровая начала качать нефть чуть меньше года назад 28 апреля 2010 года и рассчитана на 30 лет эксплуатации. Она состоит из двух частей, соединенных между собой 74-метровым мостом:
2.
В жилом блоке, размером 30 на 30 метров, живут 118 человек. Работают в 2 смены по 12 часов в день. Вахта длится 2 недели. Купаться и рыбачить с платформы строго запрещено, также как и выкидывать за борт любой мусор. Курить можно только в одном месте в жилом блоке. За выкинутый в море бычок тут же увольняют:
3.

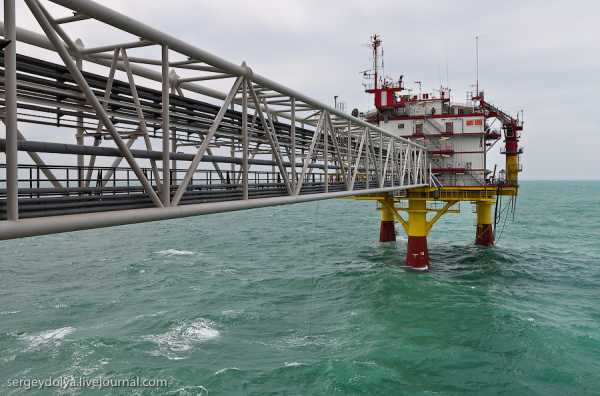

Жилой блок называется ЛСП2 (Ледостойкая Стационаная Платформа), а основная буровая — ЛСП1:
4.

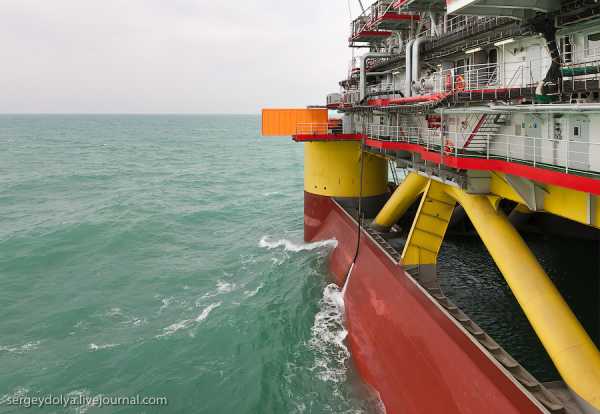

Ледостойкой она называется, потому что зимой море покрывается льдом и она рассчитана ему противостоять. Шланг, который вы видите на фотографии — это морская вода, которую использовали для охлаждения. Ее забрали из моря, прогнали через трубы и вернули обратно. Платформа построена по принципу нулевого сброса:
5.

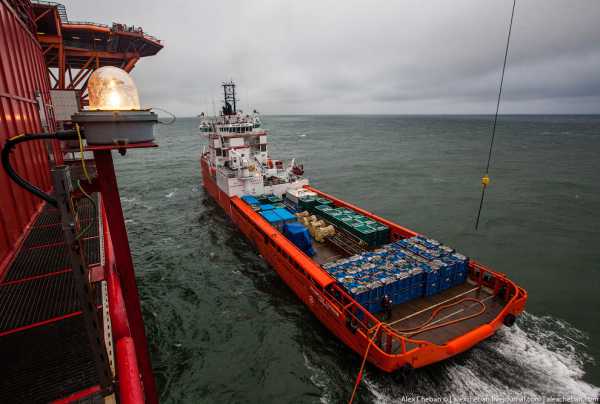

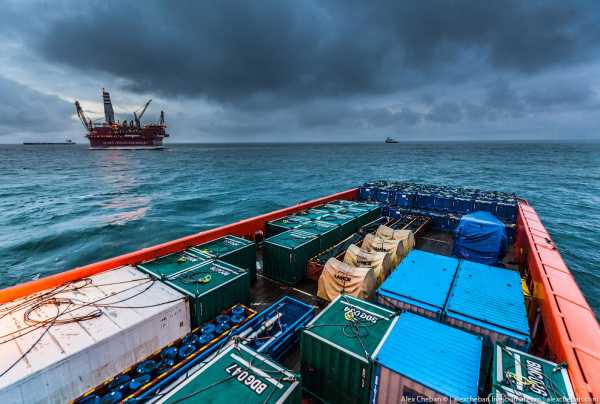

Вокруг платформы постоянно курсирует судно обеспечения, способное принять на борт всех людей в случае аварии:
6.

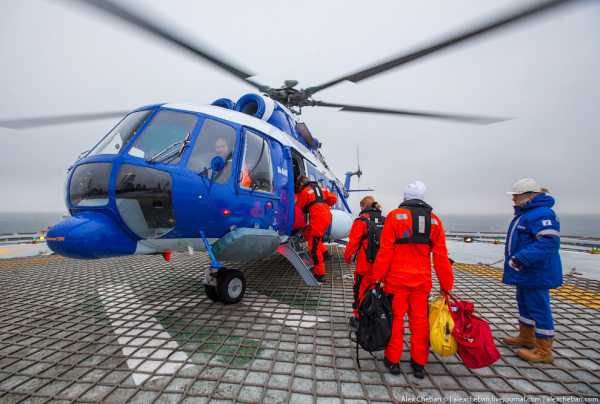

Рабочих на станцию доставляют вертолетом. Лететь час:
7.
Перед полетом все проходят инструктаж, а летят в спасательных жилетах. Если вода холодная, то еще и гидрокостюмы заставляют надевать:
8.
Как только вертолет приземляется, на него направляют 2 брандспойта — пожаров здесь очень боятся:
9.
Прежде чем попасть на платформу, все прилетевшие проходят обязательный инструктаж по технике безопасности. Для нас провели расширенный инструктаж, так как мы попали на платформу впервые:
10.

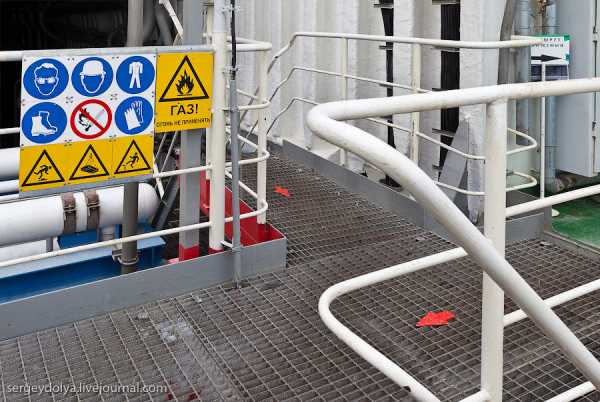

Передвигаться по ЛСП1 можно только в касках, рабочих ботинках и куртках, а вот в жилом блоке можно ходить хоть в домашних тапочках, что многие и делают:
11.

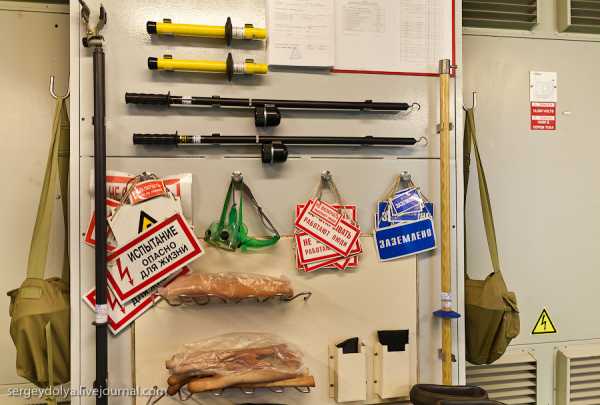

Морская платформа — объект повышенной опасности, и безопасности здесь уделяют очень много внимания:
12.

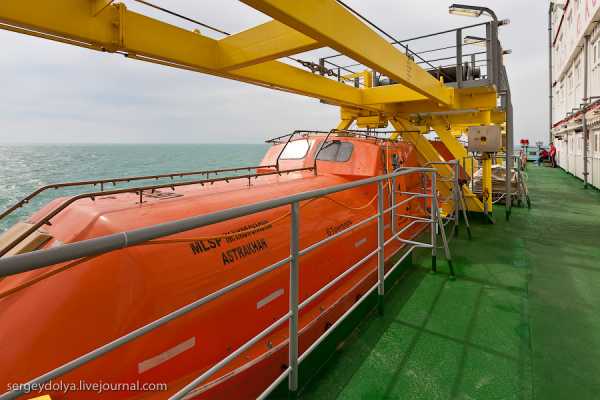

На жилом блоке и на ЛСП 1 есть спасательные шлюпки, каждая из которых вмещает по 61 человеку. Таких шлюпок 4 на жилой ЛСП2 и 2 на ЛСП1, то есть все 118 человек смогут спокойно поместиться на спасательные средства — это вам не Титаник:
13.

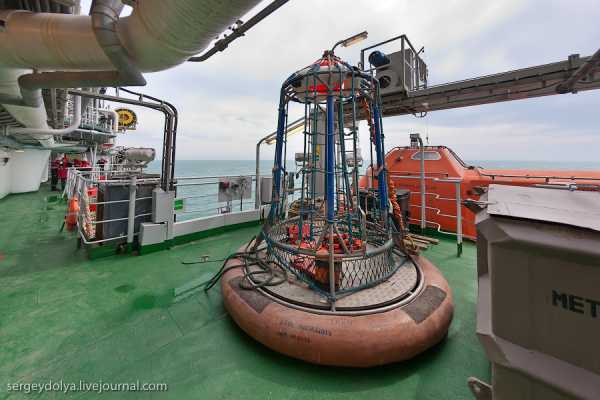

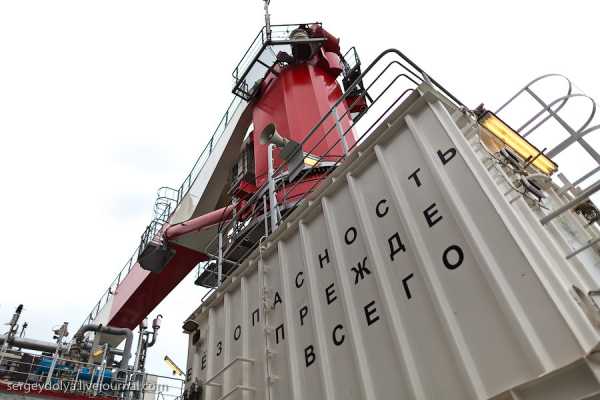

Пассажиров с корабля поднимают на специальном «лифте», вмещающем 4 человека одновременно:
14.
В каждой комнате на каждой палубе есть указатели направления эвакуации — красные стрелки на полу:
15.
Все провода аккуратно убраны, низкие потолки или ступеньки обозначены красно-белой полосатой маркировкой:
16.
В конце нашей экскурсии я узнал, что эту платформу полностью построили у нас. Я был удивлен, так как был уверен, что она «иномарка» — совком здесь и не пахнет. Все сделано очень аккуратно и из качественных материалов:
17.
18.
Так как фотографий и информации очень много, я решил разбить свой рассказ на 2 поста. Сегодня расскажу о жилом блоке, а о самом интересном — о скважинах и процессе добычи — в следующем посте.
По ЛСП2 нас водил сам капитан. Платформа-то морская, и главный здесь, как и на корабле, капитан:
19.

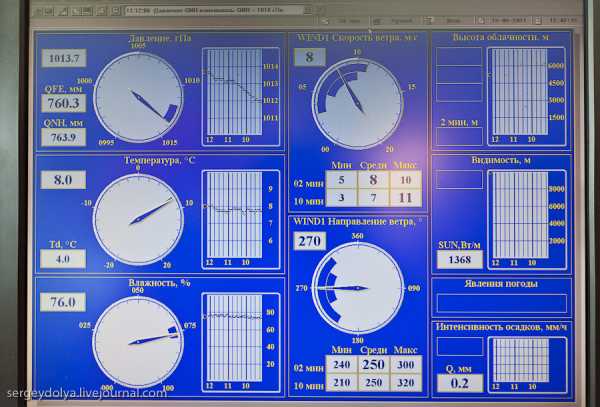

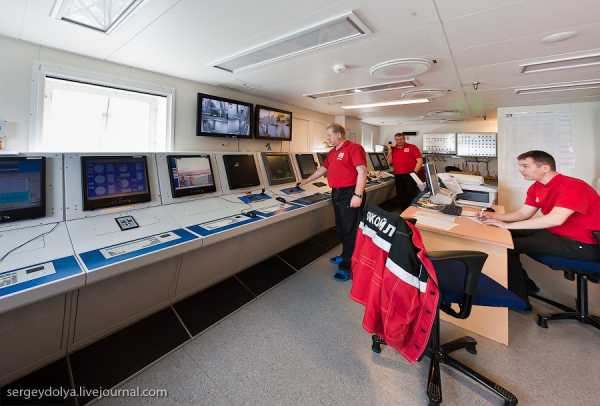

В жилом блоке есть дублирующий ЦПУ (Центральный Пульт Управления). Вообще, все управление дОбычей (нефтяники ставят ударение на О), ведется с другого пульта управления, расположенного на ЛСП1, а этот используется как резервный:
20.
21.

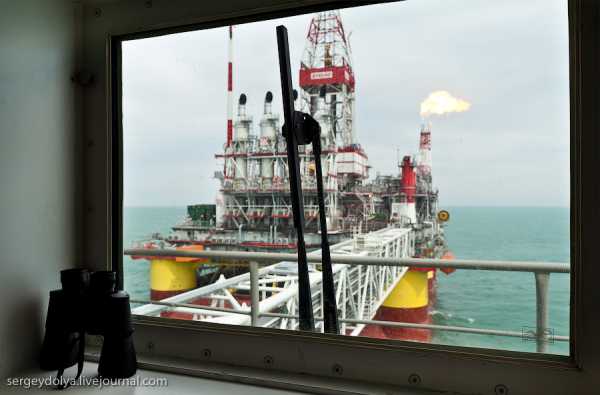

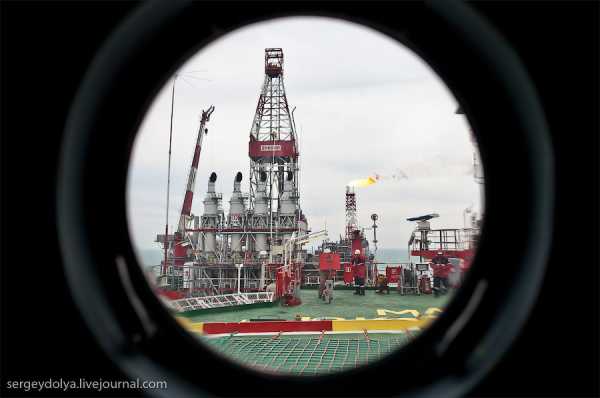

Из окна резервного пульта хорошо видно рабочий блок:
22.
Кабинет капитана, а за дверью слева его спальня:
23.

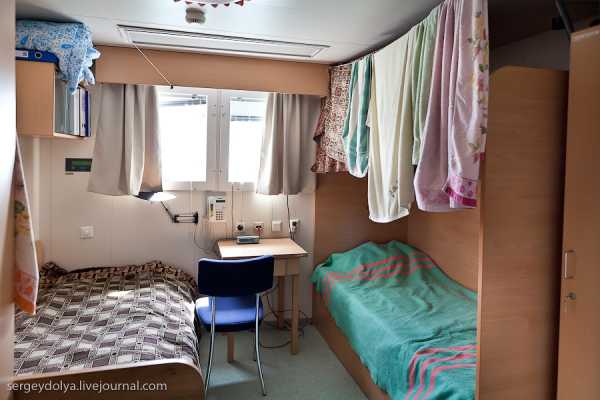

Покрывала на кроватях и цветное постельное белье — единственное, что диссонирует с европеидным обликом буровой:
24.
Все каюты были открыты, хотя их хозяева находились на смене. Воровства на платформе нет, и двери никто не закрывает:
25.
26.

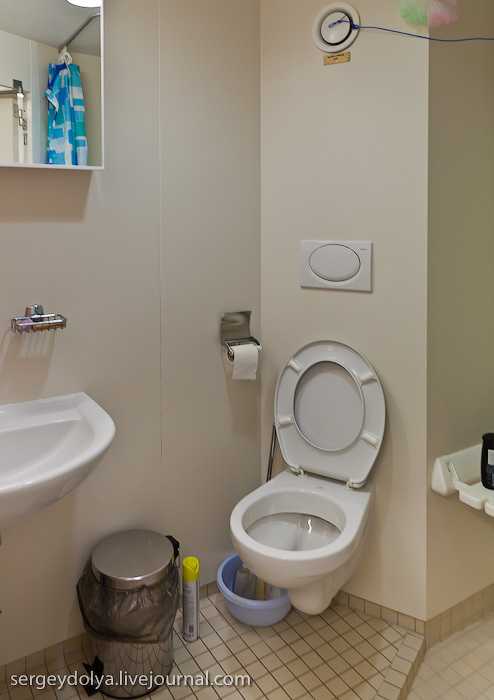

Каждая каюта оборудована своим санузлом с душевой кабиной:
27.

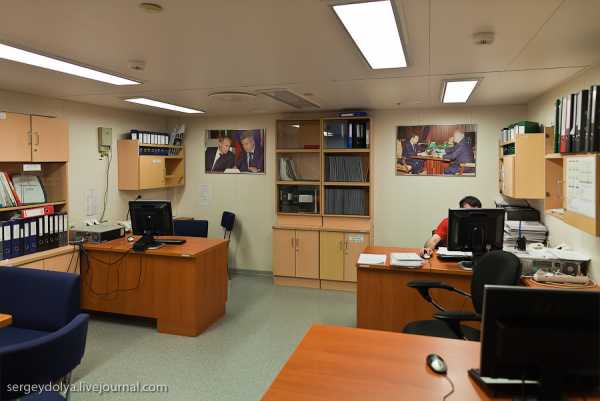

Кабинет инженеров:
28.
Врач платформы. В основном сидит без дела:
29.

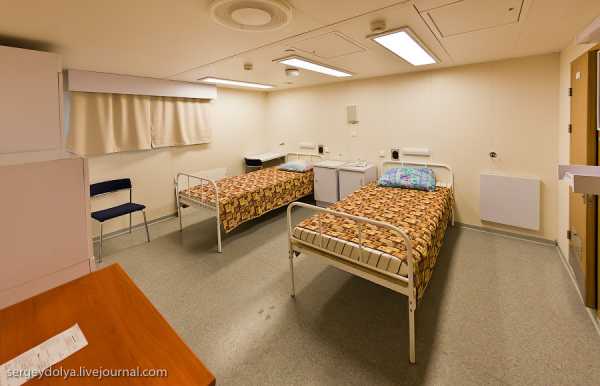

Местный лазарет. Вертолет прилетает не каждый день, и в «случае чего» больной может отлежаться здесь под присмотром врача:
30.
На платформе работает много девушек:
31.
Перед столовой все моют руки:
32.
В столовой было 4 варианта обеда на выбор:
33.
Я выбрал треугольные пельмени «Прощай диета»:
34.
Запас еды и воды позволяет платформе автономно существовать в течение 15 дней. Алкоголь строжайше запрещен, так как в случае аварийной ситуации все люди должны быть в адекватном состоянии.
35.
В следующем посте читайте о ЛСП1 и о том, как на ней добывают нефть. Stay Tuned!
P.S. Нашел интересную ссылку на фотографии со стройки платформы.
Я в Фейсбук. Присоединяйтесь!
sergeydolya.livejournal.com
Виды и устройство буровых платформ
Для добычи полезных ископаемых необходимо применять специальные инженерные сооружения, которые будут обеспечивать нужные условия для ведения разработки. Причем сложность подобных объектов будет зависеть от глубины залегания сырья и сопутствующих факторов.
Буровая платформа используется для разработки месторождений нефти и газа, которые обычно залегают на больших глубинах и характеризуются сложными условиями для добычи. Но ценность этих ресурсов и их высокое стратегическое значение привели к тому, что даже самые сложные месторождения подлежат разработке.
Платформы для бурения на суше
Как известно, нефть может залегать не только на суше, но и в континентальном шлейфе, окруженном водой. Поэтому некоторые платформы приходится оснащать дополнительными элементами, которые бы позволяли им держаться на воде. С сухопутными объектами такие метаморфозы, к счастью, не случаются, так что процедура их монтажа будет значительно легче.

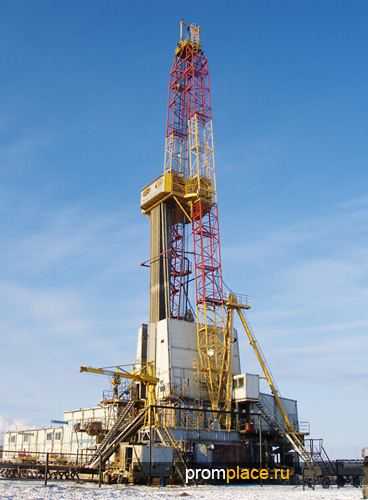

Платформа буровой установки представляет собой монолитное капитальное сооружение, которое служит в качестве опоры для всех других элементов. Процесс ее монтажа осуществляется в несколько этапов, которые можно охарактеризовать так:
- • Бурение тестовой скважины с целью разведывания месторождения. Только самые перспективные зоны будет целесообразно разрабатывать.
- • Далее подготавливают площадку для платформы. Для этого стараются максимально выровнять окружающую территорию, чтобы ничего не мешало установке.
- • После этого заливают фундамент, хотя иногда обходятся просто установкой опор, если суммарный вес вышки позволяет обойтись без капитального строительства.
- • Когда основа будет готова, сверху нее собирают буровую башню и все остальные элементы, которые участвуют в непосредственном процессе добычи.
- • На завершающем этапе проводится тестирование и сдача в эксплуатацию.
Как и в любом деле, в оборудовании стационарных буровых платформ необходимо в первую очередь заботиться о безопасности. Невыполнение этого условия повлечет самые серьезные последствия. Неправильные расчеты могут привести к разрушению объекта. Помимо больших денежных расходов это также может стать причиной травмирования или гибели людей. Если пострадает кто-то из персонала, тогда ответственный за строительство человек будет привлечен к уголовной ответственности.
Нагрузки, действующие на буровые платформы, можно классифицировать так:
- • Постоянные, к которым относятся силы, которые действуют в течение всего периода эксплуатации. Это в первую очередь масса всех металлоконструкций, находящихся над платформой. При проведении расчетов используют в основном только этот параметр. Для морских элементов еще актуально сопротивление воды.
- • Временные, которые действуют только при определенных условиях. Это вибрация, которая появляется только во время запуска бурильной установки.
Надводные платформы для бурения
Морские буровые платформы ввиду особенностей своей эксплуатации должны обладать специальной конструкцией, которая позволит им держаться на воде. Как правило, такими видами спецтехники выступают плавучие баржи, которые могут добывать нефть и сразу же закачивать ее в свои резервуары. После наполнения одного судна производится смена, и процесс повторяется снова. Это очень удобно с практической точки зрения, но при неаккуратных работах может приводить к попаданию нефти в воду.
Плавучая буровая платформа может работать с глубинами от 2-х до 150-ти метров, так что разные виды рассчитаны на работу в разных условиях. Одни баржи имеют миниатюрные размеры и могут работать в реках, где пространство для маневра сильно ограничено. А их более крупные «собратья» предназначаются уже для работы в открытом море, где для любых размеров найдется место развернуться. Их использование будет намного выгоднее, так как за один раз можно выкачать сразу большой объем ресурса, чтобы сэкономить на транспортных затратах, которые приходится нести каждый раз при дороге до порта и обратно.
Обычно буровая платформа в море проводит всего несколько дней, после чего ей нужно вернуться на базу для опустошения резервуаров. Количество водных источников добычи сильно ограничено тяжестью условий залегания, поэтому к ним прибегают только в случае действительно огромных запасов или высокого качества продукта. Хотя в будущем эта отрасль выйдет на первый план, когда запасы на суше иссякнут.
Разновидности платформ
Буровые платформы России представлены обеими разновидностями. Для страны нефть играет важнейшее значение, поэтому ее добыча регулируется на государственном уровне и просчитывается самым тщательным образом. Недавно было запланировано удвоение всех имеющихся на текущий момент платформ в течение 15 лет, но экономический кризис поставил крест на этих планах. Теперь новые вышки будут появляться в весьма ограниченном количестве.
Если интересуют фото буровой платформы, то стоит посмотреть их в интернете. Также могут пригодиться описания самых распространенных моделей:
- • полупогружная буровая платформа может добывать нефть с глубины 10 километров при максимальном слое воды в 3 километра;
- • самоподъемная буровая платформа работает на глубинах 6,5 километров, но толщина воды при этом не может быть больше 30 метров;
- • буровая платформа судно работает на малых глубинах, когда нефть залегает практически на поверхности континентального шлейфа.
Обо всех других разновидностях можно почитать на сайтах производителей.
promplace.ru

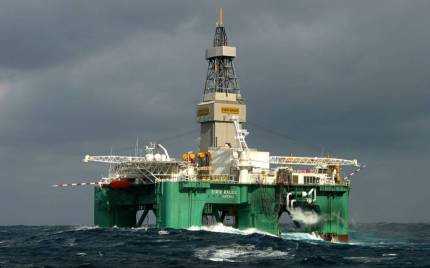

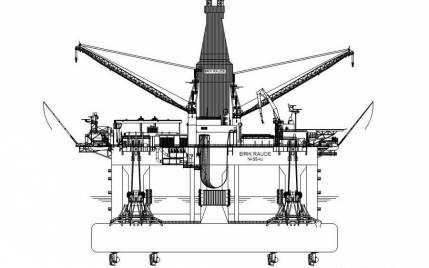

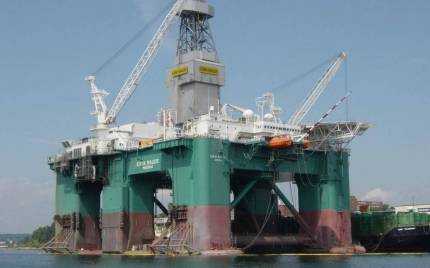

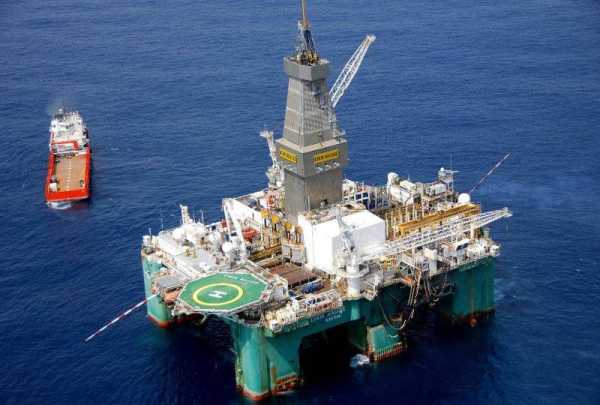

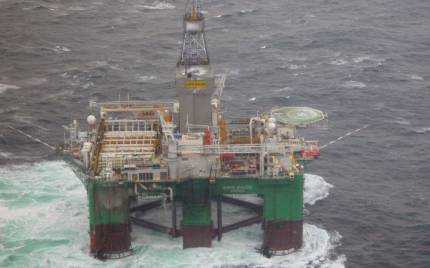

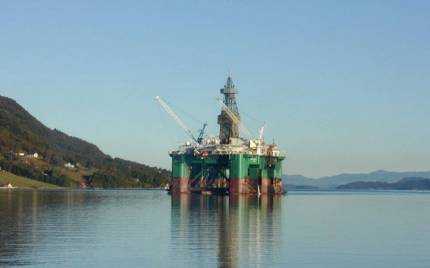

Самая большая в мире самоходная нефтедобывающая платформа «Eirik Raude»

Это сооружение не очень то и похоже на корабль, но это судно, которое построено для походов за нефтяными и газовыми ресурсами холодной северной Атлантики и бурения на глубине более 3000 метров. Плавучий город на сваях с мужчинами и женщинами на борту и названый в честь короля викингов Эрика Рыжего безрассудно заплывает в самую опасную часть северной Атлантики, где рождаются штормы.
Большие корабли относится к классу глубоководных, полупогружаемых самоходных нефтедобывающих установок и бороздит океаны в поисках нефти и газа 24 часа в сутки. Все члены экипажа на борту корабля работают посменно по 12 часов. А через 21 день отправляются на отдых. Он состоит из четырех групп: 1) инженеры; 2) экипаж корабля; 3) буровая бригада; 4) обслуживающий персонал. Но все они члены одного сообщества. Атлантика суровое место. Ветер, качка, лед, туман все это присутствует в полной мере. Люди привыкли к экстремальным условиям работы. Для поддержания постоянной готовности на корабле проводятся учения.

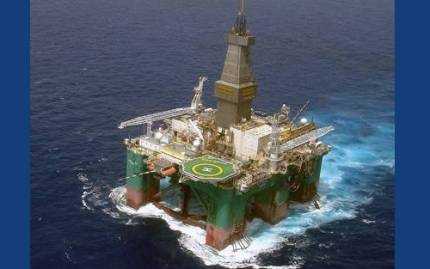

«Eirik Raude» самое большое нефтедобывающее судно в мире. Этот огромный корабль принадлежит и находится на обслуживании норвежской компании «Ocean Rig», которая работает по всему Атлантическому океану. Морское судно оборудовано всеми необходимыми системами для нахождения в водах круглый год, где высота волн может достигать уровня палубы. Стоимость строительства установки обошлось владельцам в 498 миллионов долларов, но они не переживают по этому поводу ведь «Eirik Raude» зарабатывает в среднем 53 миллиона долларов США в год.
погода в Норвежском море

волны достигают 20 метровой высоты

Места работ Flemish Pass, Sable Island, North Sea. Некоторые компании, например мировая газовая корпорация «EnCana» арендуют платформу «Eirik Raude» для добычи нефти и газа. Аренда в сутки составляет 250000 долларов США.
самая большая в мире самоходная нефтедобывающая платформа «Eirik Raude»
«Eirik Raude» завершение строительства

«Eirik Raude» абсолютно самоходная буровая установка

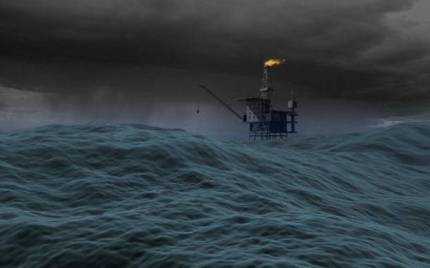

нефтедобывающая платформа «Eirik Raude» выдержала столетний шторм, где скорость ветра достигала 90 узлов

«Eirik Raude»

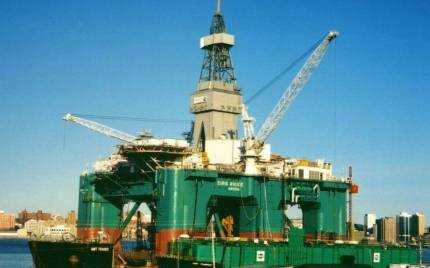

морское судно «Eirik Raude» в порту

морское судно «Eirik Raude»


На одном из этапов строительства нефтедобывающую платформу «Eirik Raude» из Китая в Мексику доставляли в 1998 году на транспортном судне «Mighty Servant 2». Затем на судостроительном заводе в Миссисипи были достроены остальные части корабля. На борту проходит около 400 км электрических кабелей соединяющие все системы между собой.
Морское судно передвигается благодаря погруженным в воду понтонам обеспечивающие устойчивость и электромеханическим движителям фирмы «Rolls-Royce» типа «Азипод». Стабильное положение судну, когда оно бурит скважину, обеспечивает система GPS. В совокупности это очень эффективная система для судов такого типа — помогает оставаться на месте при любых погодных условиях. Все системы на борту «Eirik Raude» продублированы. Нефтедобывающее судно сжигает 12000 литров топлива в сутки. Как у каждого судна есть якорь, здесь их четыре типа «Bruce» и каждый весом 22 тонны, длина якорной цепи 1000 метров.

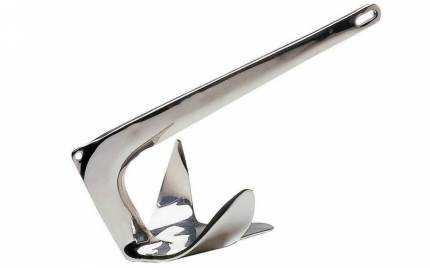

судно «Eirik Raude» имеет четыре якоря типа «Bruce»

На борту находится передвижной беспилотный аппарат, который выполняет опасную работу, которую раньше выполняли водолазы. Когда месторождение обнаружено и отмечено начинается процесс бурения. Собирается труба из пустотелой буровой стали с буром на конце, и опускается на дно. Каждая секция имеет длину 27 метров и весит около тонны. Буровой раствор прогоняется по этой трубе под давлением, чтобы охладить и смазать бур во время бурения первых двух секций скважины. Когда первые пробы почвы подтверждаются, что бурение будет проводиться в нужном месте, вниз опускается обсадная труба больших размеров, которая обеспечивает твердый фундамент. Она состоит из герметичных прокладок и насосов, которые идут до самого устья скважины. Морской трубопровод — труба еще большего диаметра установлена над бурильной трубой и соединяет между собой буровую станцию и устье скважины. Эта труба закреплена на судне с помощью телескопического жгута, который может подниматься и опускаться вместе с океанской волной.

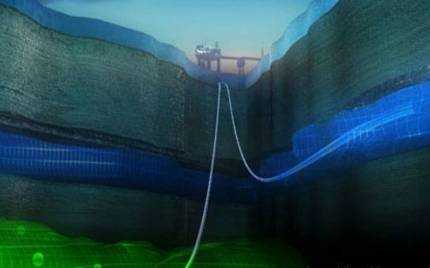

схема добычи нефти и газа буровой платформой

Буровой раствор с кусочками почв со дна возвращается на судно, где тщательно исследуется, очищается и снова опускается вниз, чтобы повторить процесс заново. Скважина тщательно контролируется по состоянию давления, иначе малейшая ошибка системы безопасности на дне океана может привести к опасному выбросу углеводорода в буровую трубу. Один баррель газа под давлением на глубине 3000 метров превращается во время достижения поверхности воды в 5000 баррелей взрывоопасного газа. Если есть такая опасность, то судно может отцепиться от скважины в течение 32 секунд.
буровая платформа «Galaxy»отличается от «Eirik Raude»

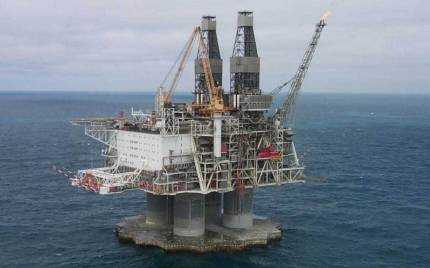

существует и буровая платформа «Hibern»

Если учитывать размеры всех резервов океанского дна, можно сказать, что разработанные месторождения нефти и газа на сегодняшний день всего лишь капля в море. Именно поэтому передвижные буровые установки продолжают поиски кладов спрятанных на больших глубинах и в их числе большое морское судно «Eirik Raude».
Технические данные самоходной полупогружаемой нефтебуровой установки «Eirik Raude»:
Занимаемая площадь — 0,485 га;
Высота — 122 м;
Длина — 119 м;
Ширина — 85 м;
Водоизмещение — 52552 тонн;
Судовая силовая установка — шесть дизельных двигателей «Wartsilla» мощность каждого 10200 л. с.;
Скорость — 7 узлов;
Экипаж — 120 человек;
Порт приписки — Галифакс, Канада;
korabley.net
описание, особенности и интересные факты :: SYL.ru
Северный Ледовитый океан – крупнейшая нефтегазоносная провинция земли. Еще в 70-х годах прошлого века было установлено, что запасов углеводородного топлива только на шельфах Баренцева и Карского морей хватит на несколько столетий. Но добыча природного топлива началась только в 2013 году: с того момента, когда была введена в эксплуатацию станция «Приразломная» – нефтяная платформа и по совместительству крупнейший отечественный инновационный проект.
Одна-единственная

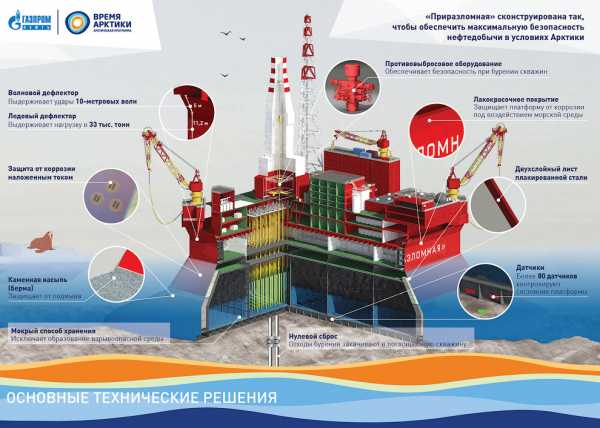

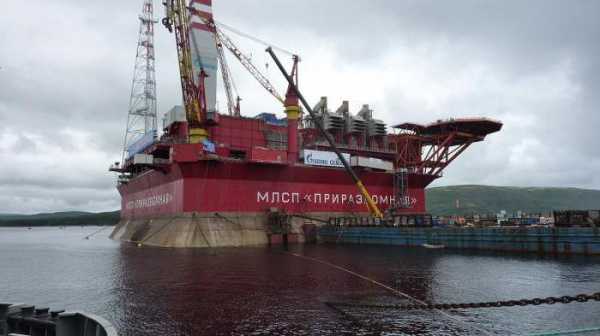

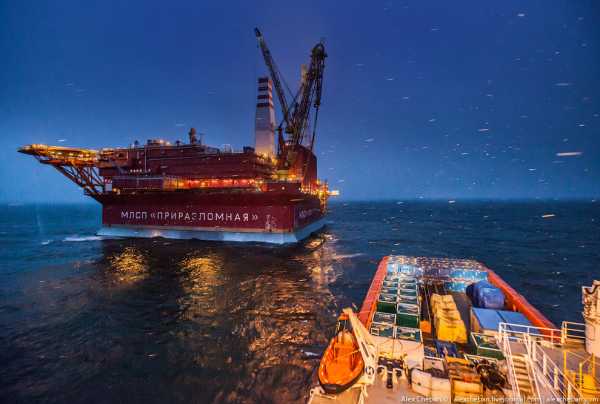

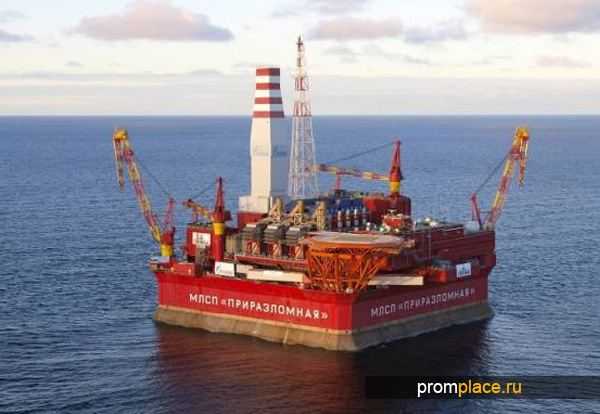

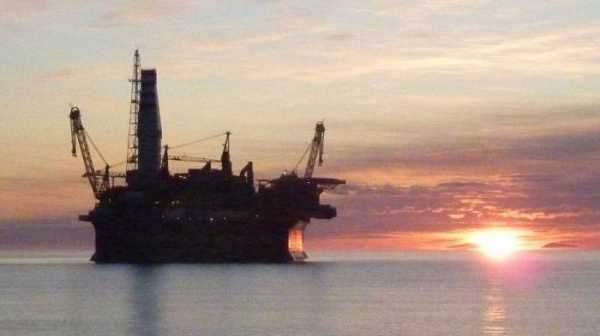

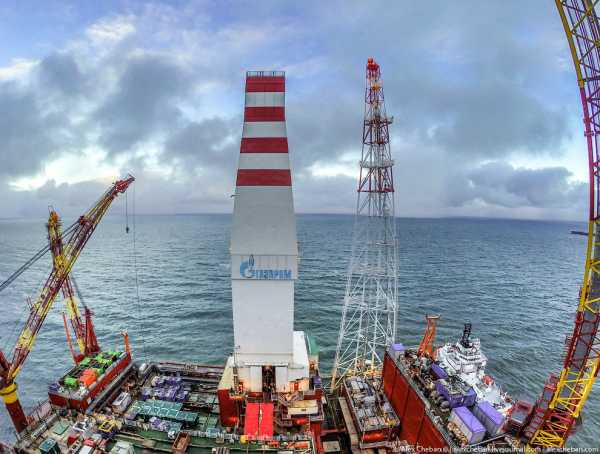

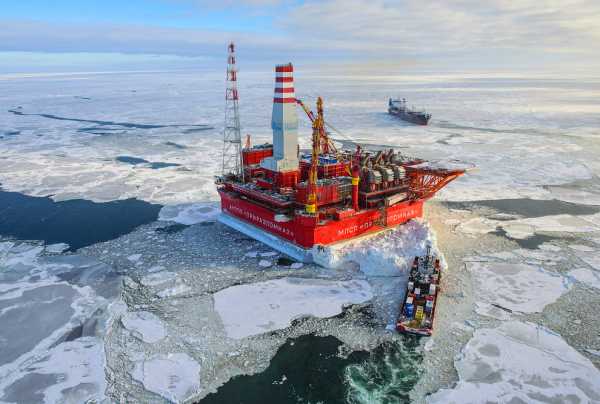

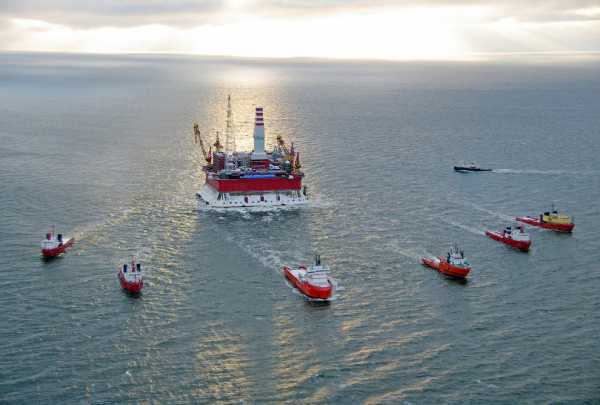

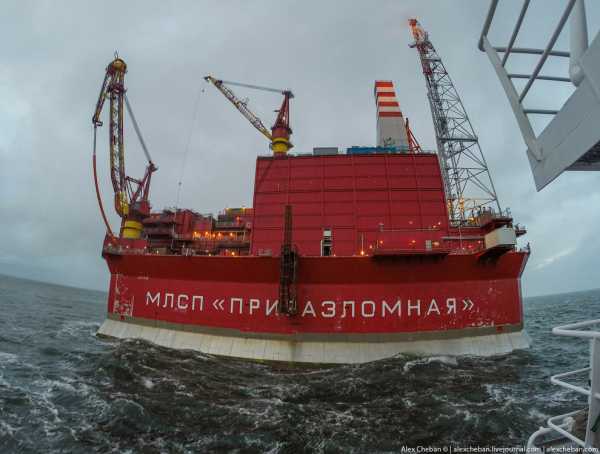

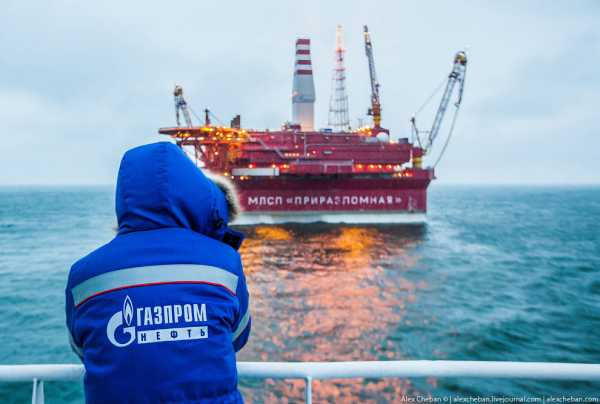

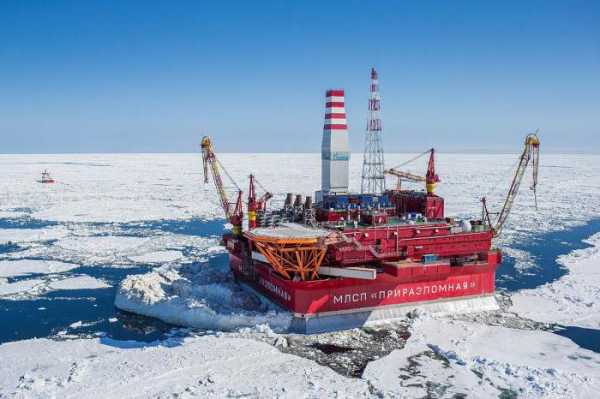

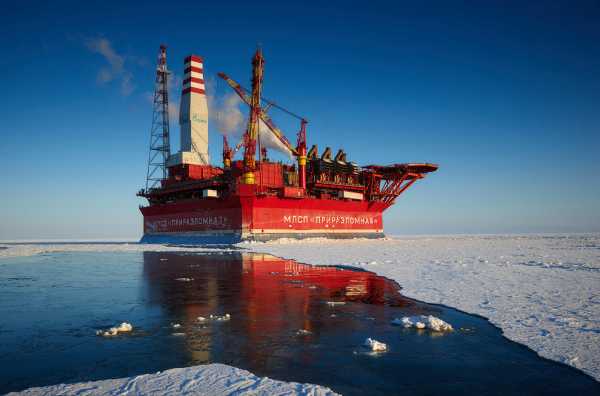

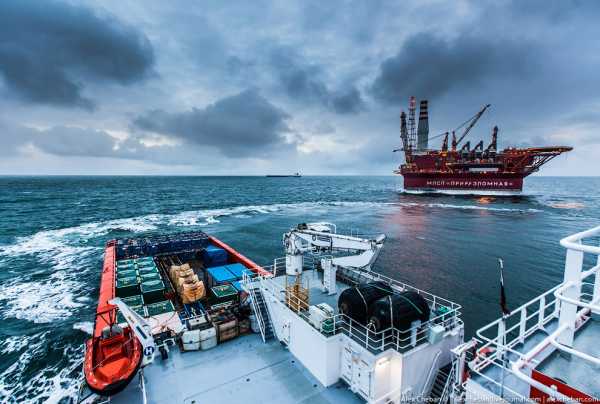

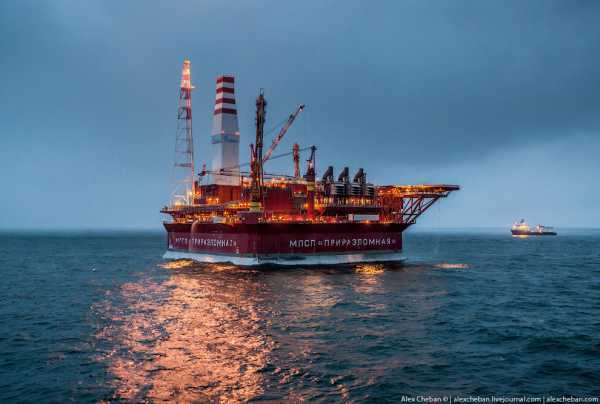

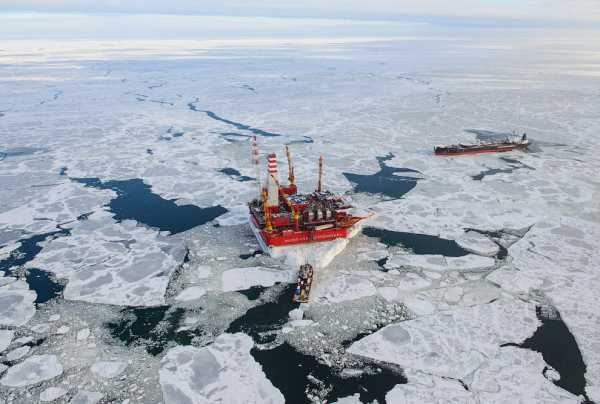

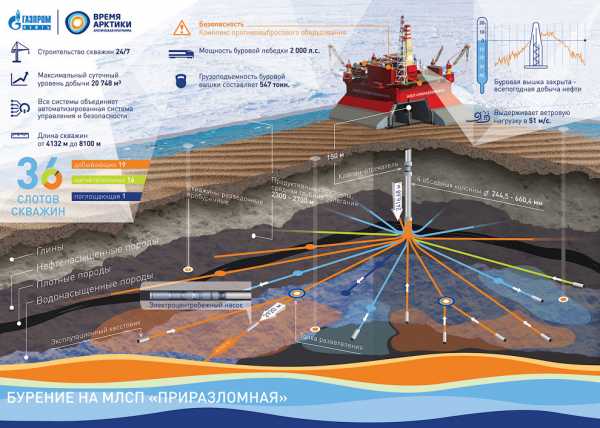

«Приразломная» – единственная в нашей стране морская ледостойкая стационарная платформа, ведущая разработку полезных ископаемых на российском арктическом шельфе. Строительство МЛСП началось в 1995 году по проекту, разработанному российскими учеными совместно с зарубежными специалистами. В ходе проекта учитывался иностранный опыт строительства нефтяных платформ в Северном море.

Уникальность проекта
Уникальность проекта в том, что первая в мире добыча нефти в арктическом поясе ведется со стационарного объекта. «Приразломная» платформа осуществляет разработку полезных ископаемых в условиях дрейфующих льдов и сложнейших климатических условиях.

- высокотехнологичная система переработки стоков в условиях нулевого сброса обеспечивает высокую чистоту производства;
- наличие струйных рыбозащитных фильтров на патрубках водозаборных устройств, что предотвращает гибель мальков и планктона;
- возможность бурения скважин в вертикальном, наклонном и горизонтальном направлении длиной до 7 км;
- способность хранить до 131 тыс. куб. м нефти, при ежегодной добыче свыше 6,5 млн. тонн.

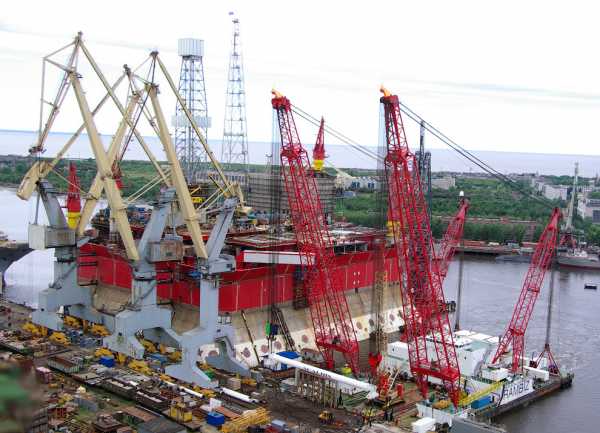

Уникальной можно назвать и технологию строительства объекта. «Приразломная» платформа собиралась из двух частей – кессона и верхнего – непосредственно в море, а затем доставлялась к месту разработки углеводородного топлива.
Сборка кессона
Кессон – водонепроницаемая камера, сконструированная для подводных строительных и монтажных работ. Эту часть платформы также можно назвать уникальной, так как для ее создания был разработан специальный проект, предусматривающий ее сборку из четырех монолитных суперблоков.

«Приразломная» платформа оснащена специальным технологическим комплексом для сварки блоков между собой. После сборки кессон был отбуксирован в специальный углубленный котлован и посажен на щебеночную основу.

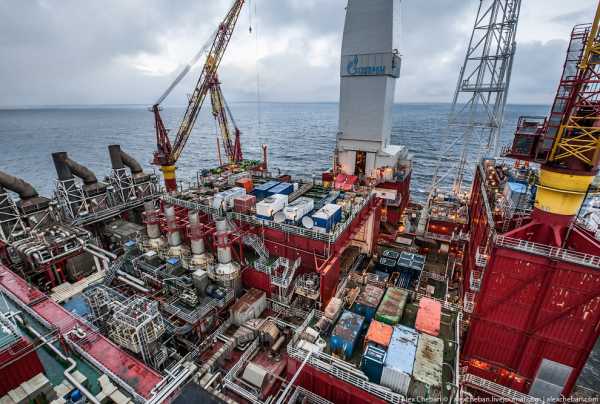

Верхнее строение платформы
При конструировании верхней части платформы параметры внешней среды проектировались с большим запасом. Цель — создание максимального уровня безопасности во время нефтедобычи. Для защиты от воздействия льда и высоких волн по периметру станции были установлены дефлекторы – стены высотой 164 м с наклоном в сторону океана для предотвращения атаки волн.

Особенности работы платформы

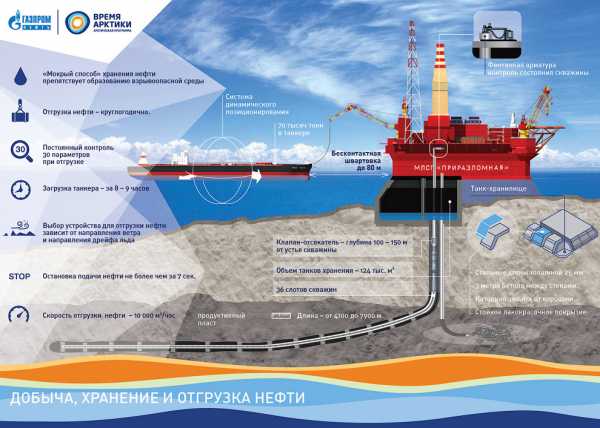

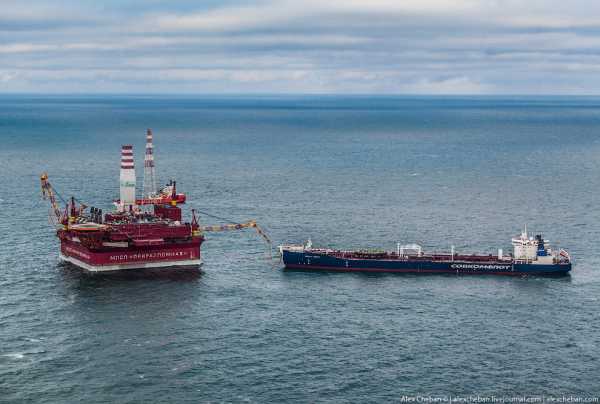

Кессон платформы одновременно является и ее опорой, и хранилищем для нефти. На объекте реализован «мокрый» способ размещения углеводородного топлива в емкостях. Поток сырья поступает в кессонное хранилище и вытесняет балластную воду. Во время отгрузки происходит обратный процесс – вода заполняет освободившиеся от отгруженной нефти пространство.
Благодаря современной технологии внутрь камеры хранения не попадает кислород и не образуются воздушные полости, в которых может накапливаться взрывоопасный газ.

Для начала процесса необходимо выполнить 30 условий. Это снижает риск нарушения технологии отгрузки. Для предотвращения разлива нефти станция оборудована системой экстренной аварийной остановки отгрузки, которая срабатывает в течение 7 секунд.

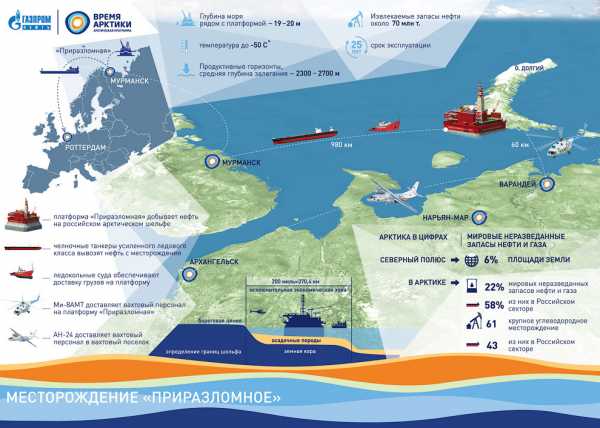

Месторасположение платформы «Приразломная»
Нефтедобывающая платформа «Приразломная» располагается на севере России в Баренцевом море. Близлежащим к ней населенным пунктом является Нарьян-Мар, который расположен на материке на 320 км южнее нефтяного месторождения.

Отыскать платформу на карте можно по координатам: 69.251709 северной широты и 57.342968 восточной долготы. Теперь вопрос о том, где находится «Приразломная» платформа, не поставит вас в неловкое положение.
Интересные факты о платформе «Приразломная»
Со строительством и эксплуатацией нефтедобывающей платформы связано немало интересных фактов. Большинство из них стали последствиями борьбы защитников природы и руководителей дочерней компании ООО «Газпром нефть шельф», которая владеет станцией. Все началось с заявлений Союза охраны птиц России, которые считали, что деятельность по добыче углеводородного топлива наносит непоправимый ущерб российской экологии.
Ситуация обострилась, когда в 2012 году представители экологической организации «Гринпис», которые поддержали акцию протеста, решили устроить забастовку и вплотную приблизились к платформе. Более того, они сумели пришвартоваться к ней при помощи альпинистского снаряжения. Однако они встретили отчаянное сопротивление со стороны работников станции, которые поливали протестующих из пожарных брандспойтов.
Морская платформа «Приразломная» была отвоевана, акция протеста потерпела крах. Активисты «Гринпис» были арестованы и задержаны на два месяца для выяснения обстоятельств. Чуть позже им было предъявлено обвинение в хулиганстве.
www.syl.ru
Как добывают нефть в Арктике: платформа «Приразломная»
Первая в мире нефть, которая добывается на арктическом шельфе на стационарной платформе… 60 км от берега, за полярным кругом в Российской Арктике… Здесь 7 месяцев в году суровая зима, дрейфующие льды и температура воздуха до -48! А летом здесь волны до 9 метров и штормы…
35 фото
Фотографии и текст Александра Чебана
В 1989 году здесь открыли одно из наиболее крупных нефтяных месторождений на арктическом шельфе — Приразломное. Спустя более чем 20 лет технологии достигли такого уровня, когда эту нефть можно добывать эффективно, безопасно и экологично на первой в мире стационарной арктической нефтяной платформе, установленной на дно на глубину 20 метров.
Да-да, это та самая платформа, которую недавно троллили гринписовцы, не в последнюю очередь благодаря которым у многих из нас есть ассоциация с тем, что добывать нефть в Арктике — это вредить природе. На самом же деле, троллинг Гринпис в основном носит политический характер и лишь очень косвенно связан с экологией и защитой окружающей среды.
Цена на нефть падает? Зачем инвестировать в такие проекты?
Даже если баррель нефти будет стоить 10$, то добыча арктической нефти все равно будет рентабельна! 100% этой нефти нового сорта Arco поставляется в Европу в Роттердам, этот сорт нефти особенно хорош для производства масел и их субпродуктов. Контракты заключены на годы вперед, а ресурс месторождения рассчитан на 25 лет и это при том, что добыча нефти только выходит на проектные мощности!
1. Добро пожаловать на первую в мире морскую ледостойкую стационарную платформу «Приразломная»!

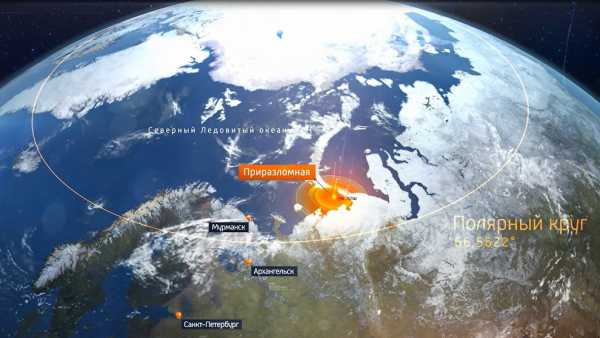

2. Приразломное нефтяное месторождение открыто в 1989 году. Месторождение расположено на шельфе Печорского моря в 60 км к северу от посёлка Варандей. Глубина моря в районе месторождения составляет 19—20 метров.
3.

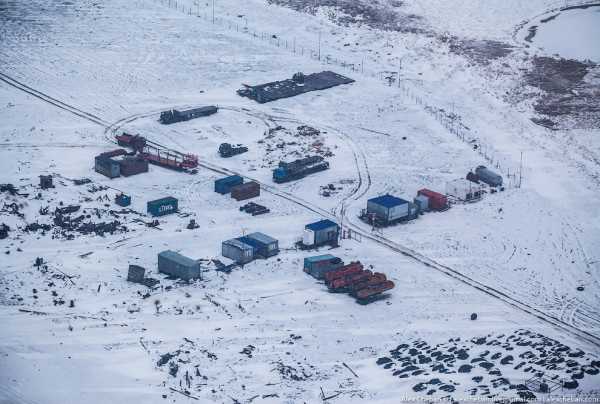

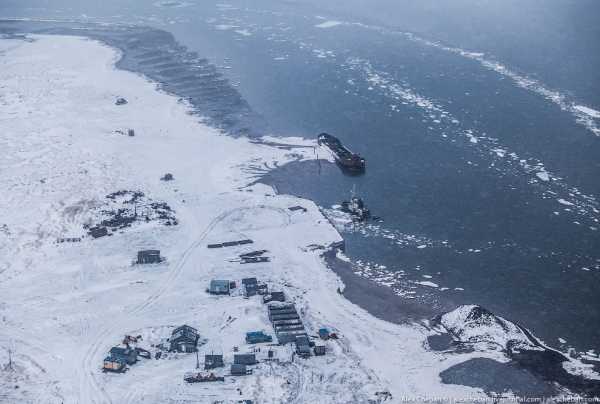

4. Для оперативного управления производством и доставки вахтового персонала и грузов на «Приразломную» создана развитая береговая инфраструктура. В ее состав входят база снабжения и база производственного обслуживания в Мурманске, а также перевалочная база на Варандее со строящимся вахтовым поселком на 180 человек для временного размещения персонала МЛСП «Приразломная».
5.
6. Логистика доставки вахтового персонала и грузов предусматривает использование самолетов Ан-24 (АН-26) для полетов в аэропорт «Варандей» и двух модернизированных вертолетов МИ-8АМТ для полетов на платформу. В авиапарке «Приразломной» несколько модернизированных вертолетов, оснащенных с учетом жестких требований безопасности. В вертолетах есть световые дорожки, выдавливаемые окна и два спасательных плота, рассчитанных на 25 мест каждый.
7.
8. Строили платформу в Севердвинске и Мурманске, а затем по морю доставили к месту дислокации. При ее проектировании был учтен опыт ведущих американских, канадских и норвежских нефтегазовых компаний, которые уже несколько десятилетий ведут добычу в подобных природно-климатических условиях.
В основе жилого модуля лежит бывшая в эксплуатации норвежская нефтяная платформа, но все остальное — это абсолютно уникальная платформа, сконструированная так, чтобы обеспечить максимальную безопасность нефтедобычи в арктическом регионе. Она рассчитана на максимальные ледовые нагрузки.
9.
10. Длина и ширина МЛСП «Приразломная» составляют 126 м, высота — 141 м. Платформа надежно удерживается на дне моря за счет своего гравитационного веса, превышающего 500 тысяч тонн, и после установки фактически стала искусственным островом.
Структурно платформа состоит из нескольких частей: кессона, где находится хранилище нефти, промежуточной палубы, вспомогательного модуля, верхнего строения, жилого модуля и двух комплексов устройств прямой отгрузки нефти (КУПОН). На платформе в вахтовом режиме ежедневно работает более 200 человек персонала.
11. От волновых и ледовых воздействий «Приразломную» защищает специальная конструкция — дефлектор, изготовленный из высокопрочной стали. Он представляет собой стену высотой 16,4 м, наклоненная верхняя часть которой предотвращает переливание набегающих волн. Буровая вышка на МЛСП «Приразломная» надежно защищена от внешнего воздействия, что позволяет вести бурение в любую погоду. Грузоподъемность буровой — 547 тонн, она выдерживает ветровую нагрузку в 51 м/с.
Поскольку глубина моря в районе платформы небольшая — всего 20 метров, то «Приразломная» стоит непосредственно на дне моря, а все скважины бурятся внутри нее. Таким образом, основание платформы (кессон) одновременно является буфером между скважиной и открытым морем. Кессон представляет собой уникальную разработку: он несет на себе основную нагрузку и от его надежности зависит надежность всей платформы. Именно кессонная часть позволяет «Приразломной» успешно противостоять суровому арктическому климату, защищать все оборудование и обеспечивать безопасную работу персонала. Запас прочности основания платформы многократно превосходит реально существующие нагрузки — оно способно выдержать даже прямой торпедный удар.
Для большей устойчивости к коррозии и износу стены кессона выполнены из слоя плакированной стали толщиной в 4 см, трехметровое пространство между которыми заполнено сверхпрочным бетоном. Для защиты от высокой влажности и агрессивной морской среды используется специальное лакокрасочное покрытие и системы катодной и анодной защиты. Для дополнительной безопасности на скважинах установлено специальное оборудование, способное на глубине надежно перекрыть подъем нефти в случае необходимости.
Скважина имеет вертикальную глубину 2,3-2,7км, затем начинается горизонтальное бурение на расстояние до 3км.
12. Облет платформы «Приразломная»:

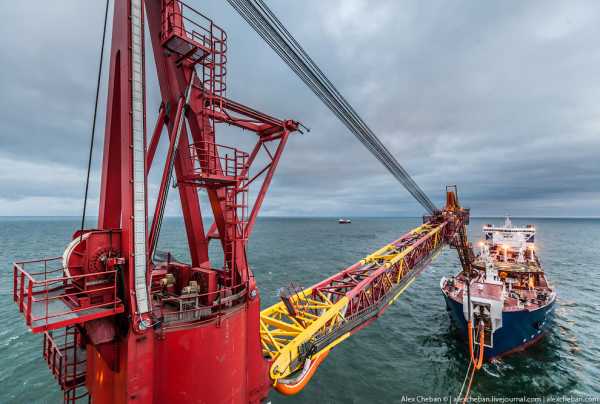

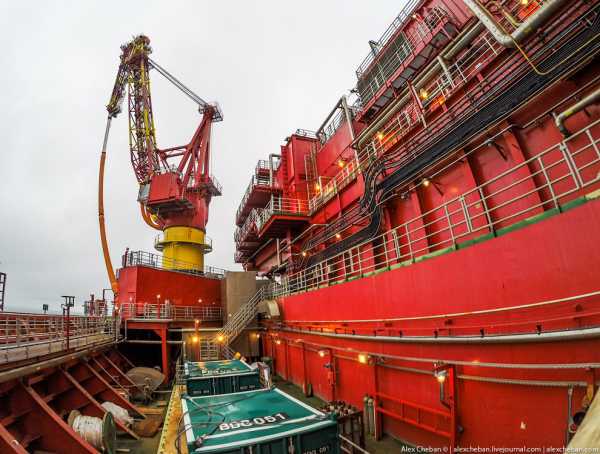

13. Платформа «Приразломная» оборудована двумя комплексами устройств прямой отгрузки нефти (КУПОН), работающими на основе крановой системы и позволяющими производить загрузку танкеров из нефтехранилища платформы. КУПОНы расположены на противоположных концах платформы, что делает возможным беспрепятственный подход танкеров к платформе в любых погодных и навигационных условиях.
Устройства КУПОН оборудованы специальным носовым приемным устройством. Отгрузка нефти осуществляется через одно из устройств в зависимости от направления внешних нагрузок (волнения, дрейфа льда, течения, ветра). КУПОН отслеживает перемещения танкера в секторе 180°. В случае его отклонения от сектора, обслуживаемого одним устройством, проводится отшвартовка танкера и переход к другому КУПОНу.
14.

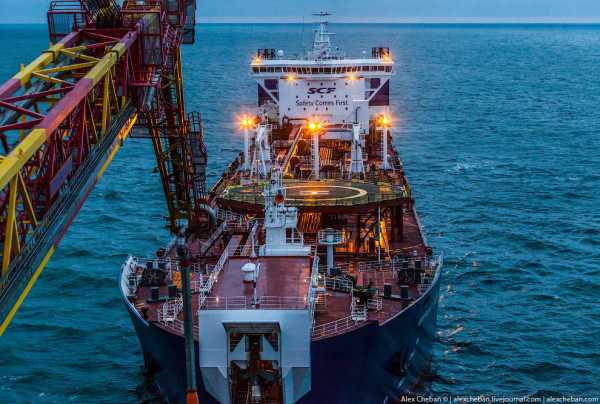

15. Перед началом отгрузочных операций челночные танкеры «Михаил Ульянов» и «Кирилл Лавров», оборудованные носовой загрузочной системой, осуществляют бесконтактную швартовку, при которой расстояние от танкера до МЛСП «Приразломная» составляет 80 ±6 м. Для исключения непроизвольного столкновения с платформой они оснащены системой динамического позиционирования, которая, несмотря на ветер и волны, позволяет удерживать танкер на месте. Скорость загрузки танкера может доходить до 10 тыс. куб.м/час, что позволяет загрузить танкер нефтью ARCO за 8-9 часов. Постоянное дежурство рядом с платформой несут специализированные суда, оборудованные новейшими комплексами аварийного нефтесборного оборудования для работы в зимних условиях.
16.
17. Транспортно-логистическая схема проекта «Приразломное», включающая два многофункциональных ледокольных судна (МФЛС) «Владислав Стрижов» и «Юрий Топчев» и два челночных танкера «Михаил Ульянов» и «Кирилл Лавров», позволяет выполнять полный цикл работ для бесперебойного снабжения и безопасного функционирования МЛСП «Приразломная».

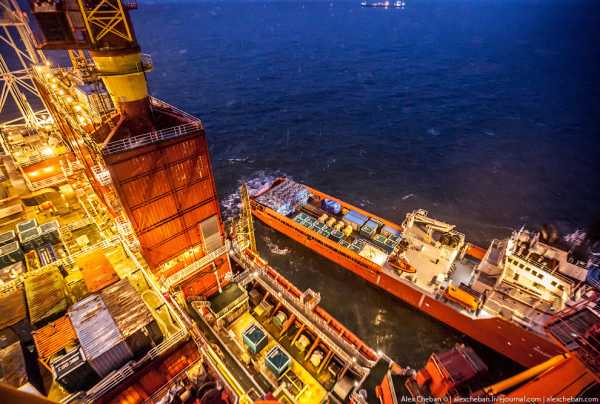

МФЛС доставляют с базы снабжения в Мурманске на платформу грузы, обеспечивают технологическую и экологическую безопасность работ, при необходимости удерживают челночные танкеры во время грузовых операций. Суда оборудованы грузовой палубой площадью 750 кв.м, палубным краном и другими необходимыми устройствами. За время, прошедшее с начала промышленной добычи нефти на Приразломном месторождении, МФЛС в общем сложности перевезли уже более 130 тыс. тонн грузов.
Челночные танкеры «Михаил Ульянов» и «Кирилл Лавров» дедвейтом 70 тыс. тонн, построенные в 2009 году, предназначаются для круглогодичного вывоза нефти с месторождения. Танкеры имеют усиленный ледовый класс и оборудованы системой динамического позиционирования, позволяющей во время погрузки удерживать судно на одной точке несмотря на воздействие ветра и волн. Суда способны двигаться во льду кормой вперёд, оснащены современными средствами навигации и управления.
18.
19.
20.

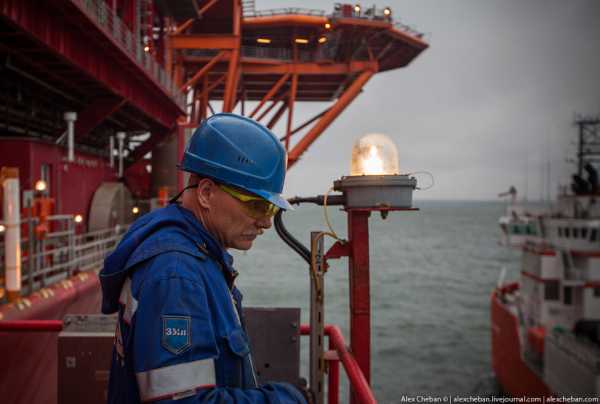

21. Работа на «Приразломной» организована таким образом, чтобы обеспечить максимальную экологическую и промышленную безопасность проекта.
22.

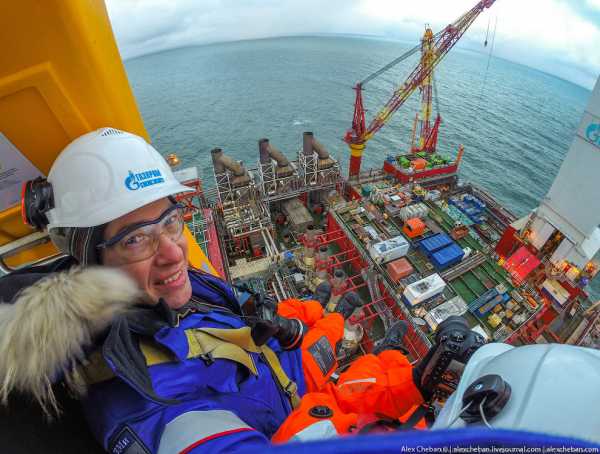

23. А вот как выглядит платформа «Приразломная» сверху с капсулы «Фрог», с помощью которой происходит транспортировка персонала на корабли сопровождения:
24.
25.
26. Ощущения от перемещения на «Фроге» просто космические! Американские горки нервно курят в стороне
27.
28.
29.
30.
31. Новый сорт нефти, добываемый на Приразломном месторождении, носит название ARCO – из начальных букв английских слов Arctic и Oil. Новый сорт нефти впервые поступил на мировой рынок в апреле 2014 года.
Нефть ARCO отличается высокой плотностью (порядка 906 кг на кубический метр) и повышенным содержанием серы, а также низким содержанием парафина. Относительно тяжёлая по сравнению с обычной российской экспортной нефтью, ARCO хорошо подходит для глубокой переработки на заводах северо-западной Европы. Из нее производятся уникальные химические продукты, которые могут использоваться в дорожном строительстве, шинном производстве, в космической и фармацевтической промышленностях.
32. А так платформа выглядит 7 месяцев в году, с ноября по май. Очень хотелось бы взглянуть на нее во льдах, но мы были в октябре.
33. «Приразломная» — это единственный проект в мире, где добыча в Арктике осуществляется со стационарной платформы. Он же является самым безопасным в сравнении с другими платформами.
34.
35.
Также смотрите «Нигерия: цена черного золота» и «Добыча нефти в США».
loveopium.ru
