Как устроен компрессор – виды (масляный, безмасляный), типы, принцип работы, устройство, как сделать своими руками с видео, ремонт неисправностей

советы и рекомендации по сборке

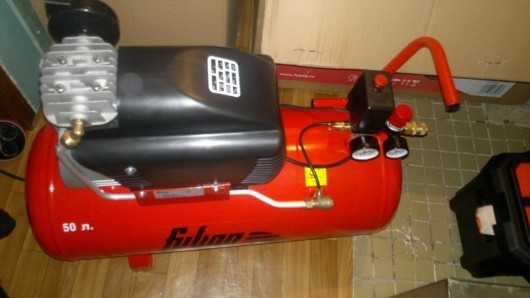

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин. Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

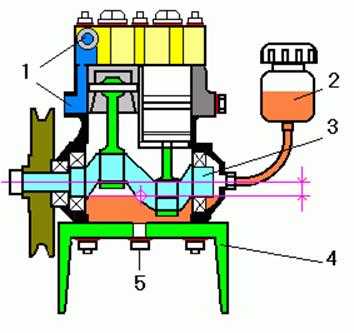

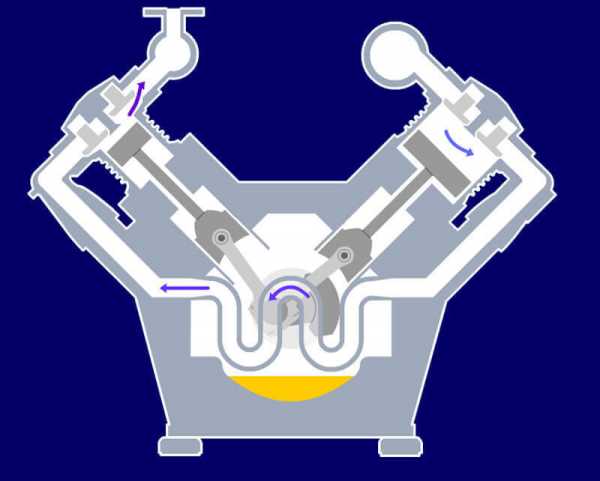

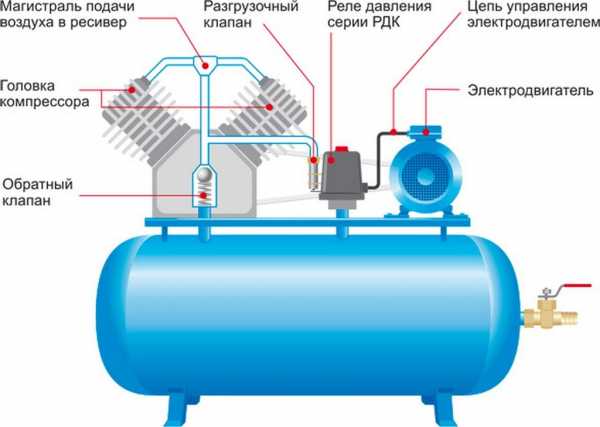

Принцип работы

Компрессор самодельный работает по элементарной схеме:

• Подключается насос с электрическим питанием или ручного типа.
• В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
• В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

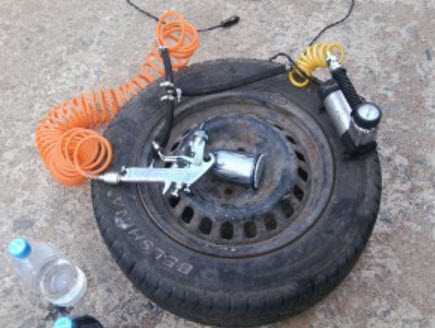

Воздушный компрессор необходим каждому автовладельцу

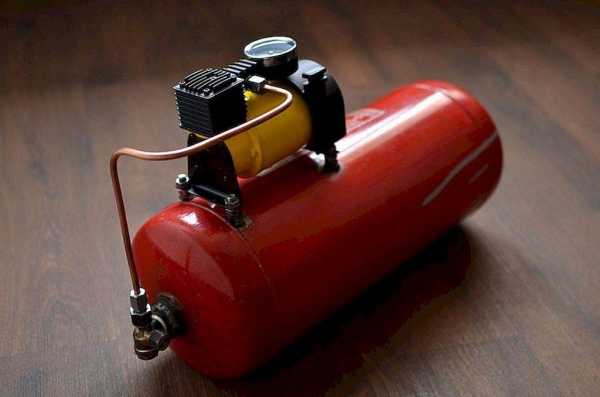

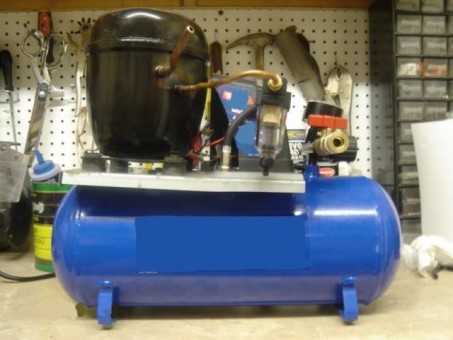

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

• Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
• В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
• К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
• В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
• Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
• При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
• Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
• В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
• На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
• На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.

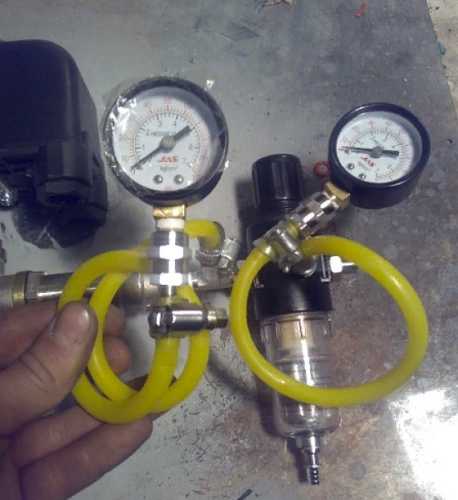

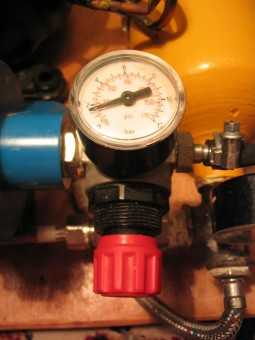

• К магистрали подключить редуктор для сохранения давления внутри баллона.

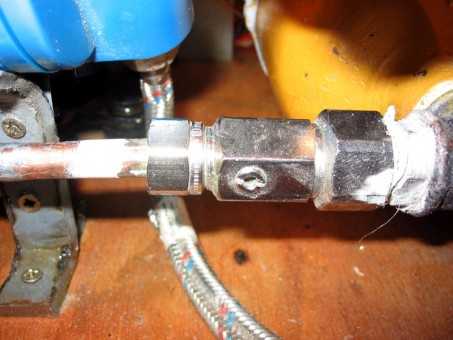

• За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

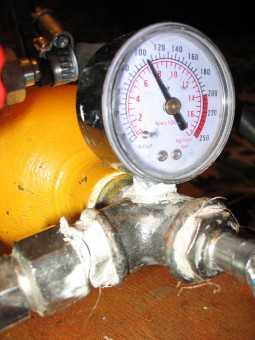

• Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
• Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

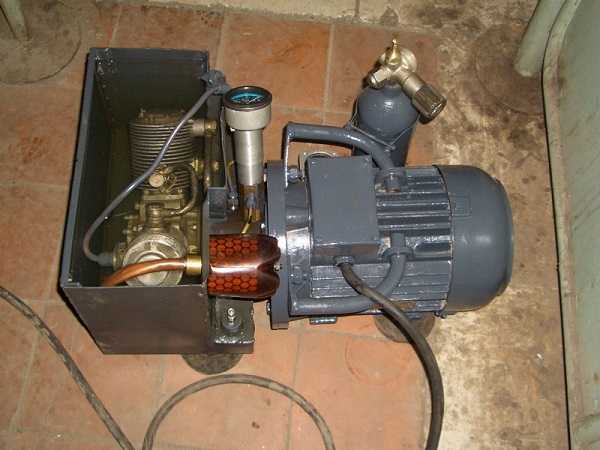

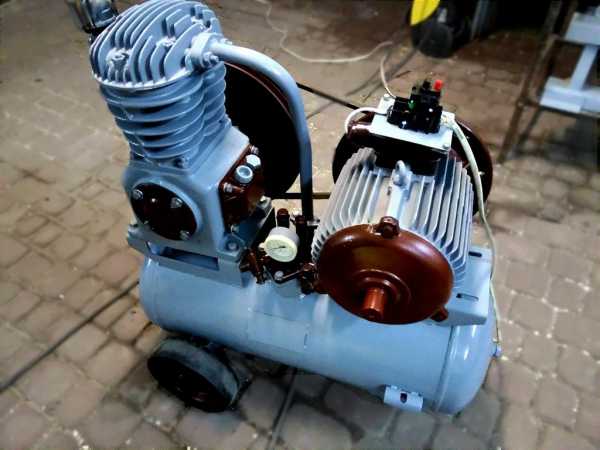

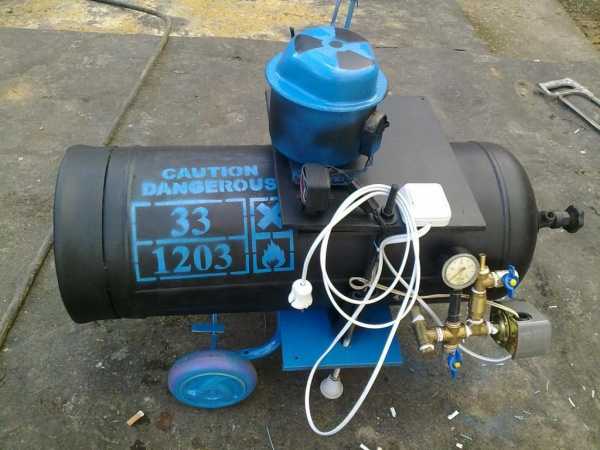

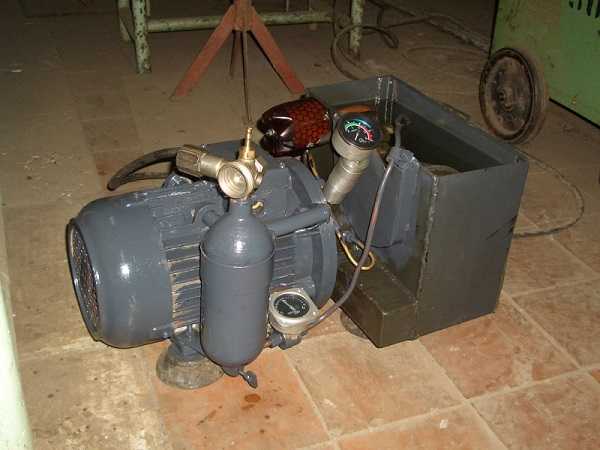

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Альтернативный способ, как сделать компрессор своими руками, – использовать газовый баллон на 50, асинхронный двигатель и компрессор от системы торможения в ЗИЛ-130. Все элементы устанавливаются на раму, но можно обойтись без неё и сделать несущий элемент из баллона, к которому прикрепляются насос, фильтр, электрический мотор, оборудование для управления работой.

Самый простой компрессорный блок своими руками можно сделать по пошаговому руководству:

• Вварить штуцер в магистраль для ввода воздуха от насосной установки к ресиверу.
• Закрепить переходник для выходной магистрали от ресивера к пневматическому инструменту.
• Приварить штуцер для монтажа манометра.
• Прикрепить переходник для подключения клапана сброса, его можно заменить на реле. При повышении давления до критических отметок будет выполняться сброс давления.
• Снизу баллона врезать кран шарового типа для вывода конденсата.
• Насос и мотор скрепить посредством ремня привода, который устанавливается на шкивы валов.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

• Создать электрическую систему установки: кнопка для включения, выключения, подключить 2 конденсатора ёмкостью 30 мкФ и пусковой элемент 60 мкФ, временное реле и пускатель магнитного типа.
• К подводящей магистрали вразрез установить устройство для фильтрации потока воздуха.

Изготовление мощного автомобильного компрессора для покраски может выполняться по различным схемам. Главным достоинством перечисленных способов является доступность материалов.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Необходимые материалы

Правильно подготовить материалы – половина успешно выполненной работы по сборке компрессорной установки. Для создания классического аппарата с работой от сети 220 В потребуются:

• манометр;
• реле для контроля давления;
• редуктор со встроенным фильтром защиты от масла и влаги;
• очистной фильтр от бензинового мотора;
• крестовина для воды с внутренней резьбой;
• переходники под резьбу;
• хомуты или стяжки;

Изготовление воздушного электрического компрессора своими руками

• двигатель;
• ресивер;
• моторное масло;
• переключатель для работы с напряжением 220 В;
• латунные трубки;
• шланг из материала, устойчивого к маслу;
• доска;
• медицинский шприц;
• вещество для устранения коррозии;
• шайбы, гайки и шпильки;
• средство для создания герметичных соединений;
• автоэмаль;
• напильник;
• небольшие колёса от игрушечных машин или мебели;
• моторный фильтр от дизельного двигателя.

Собираем двигатель

Сначала подготовим мотор. Его роль заключается в нагнетании воздушного давления. Чтобы не покупать специальный двигатель, можно воспользоваться мотором от старого холодильника.

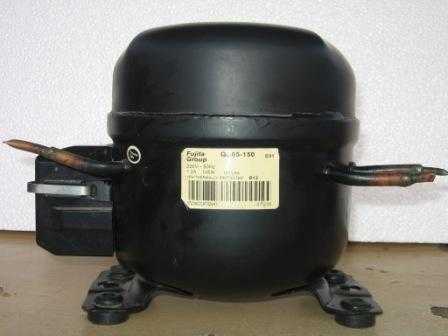

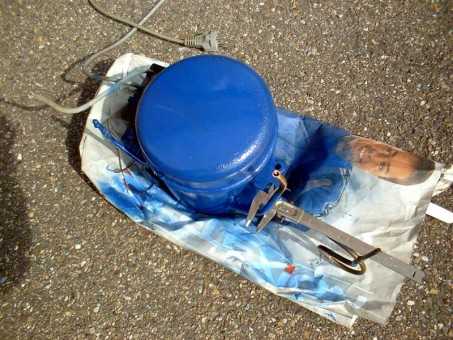

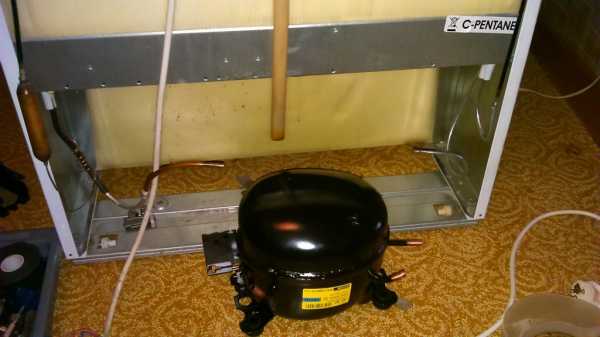

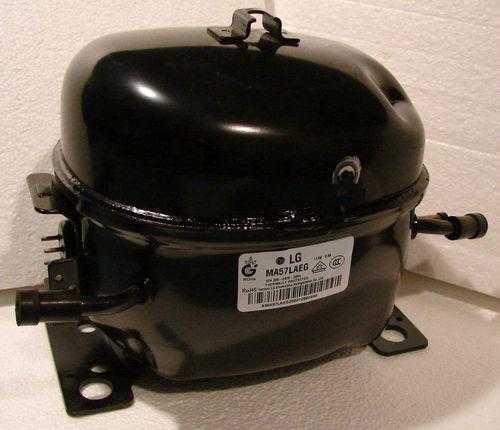

Мотор от старого холодильника для изготовления компрессора

В устройстве силового агрегата присутствует реле, оно пригодится для поддержания выбранного значения давления в системе. Профессионалы отмечают, что советские холодильники оснащались более эффективными моторами, они пригодны для создания компрессора большей мощности в сравнении с импортными изделиями.

Первым делом мотор снимают с холодильника. Чтобы он стал пригодным для использования, придётся подвергнуть корпус очистке. Важно применять моющее средство, которое предотвратит окисление и коррозию. После зачистки поверхности мотор пригоден для окрашивания.

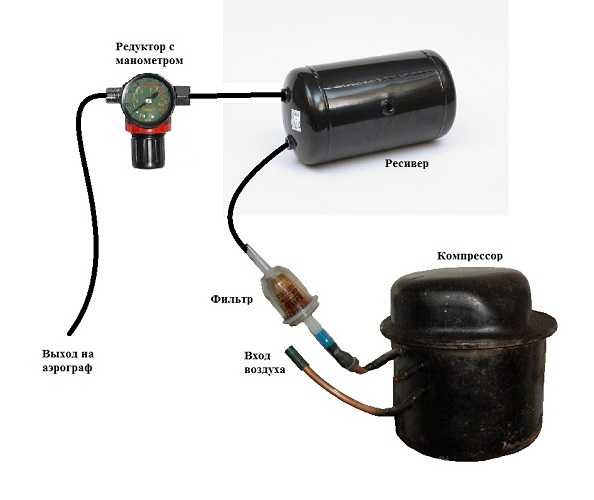

Сборка самодельного компрессора:

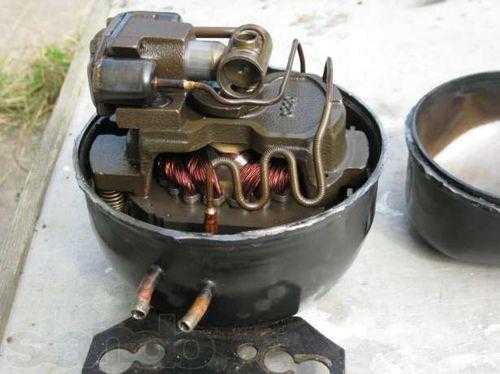

• Мотор содержит 3 трубки: 1 герметичная и 2 открытые для циркуляции воздуха. Требуется определение выходного и входного канала: самый простой способ узнать о роли трубок – включить мотор.
• После внешней обработки необходимо заменить масло. Наилучшим образом подходит полусинтетическое средство, которое по характеристикам не уступает моторному и содержит различные полезные компоненты. Для замены используется заглушённая трубка, окончание которой спиливают напильником. Важно предотвратить попадание опилок в систему, поэтому, сделав надпил, нужно сломать трубку и ввести новое масло шприцом.
• Важно качественно закрыть канал для заправки масла, чтобы предотвратить утечку. Подбирается винт с соответствующим сечением, на него наносится фум-лента. В процессе пригодится герметик. Болт плотно вкручивается в трубу.

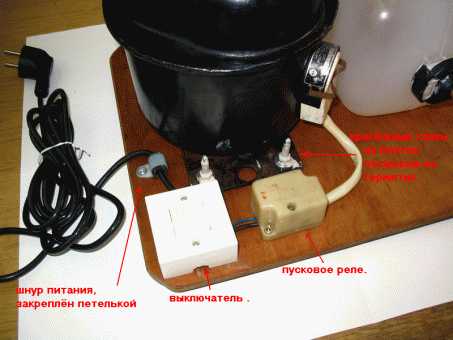

• Мотор и реле закрепляют на толстой доске-основе. Чувствительность реле требует соблюсти тот угол расположения мотора, который присутствовал в холодильнике. Дополнительно на двигателе устанавливается маркировка с рекомендуемым расположением корпуса для стабильной и полноценной работы.

Резервуар для сжатого воздуха

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает. При выборе резервуара важно учитывать величину давления, которую выдерживает баллон (указывается на корпусе). Альтернативным вариантом будет применении ресивера, старых ёмкостей от 10-литрового огнетушителя, так как эти резервуары герметичны и достаточно надёжны.

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает

Пусковой клапан заменяется переходником с резьбой, который накручивается на ресивер. Создание герметичного соединения обеспечит использование фум-ленты.

При наличии очагов коррозии на ресивере его предварительно очищают наждачной бумагой или шлифовальной машинкой. Для удаления ржавчины изнутри в ёмкость вливают специальное средство и тщательно перемешивают. Далее устанавливают крестовой переходник водопроводного типа, он монтируется при помощи герметика.

Собираем устройство

Окончательная сборка выполняется поэтапно:

• Подготовленный ресивер и мотор крепят к толстой доске. Для фиксации к основе используют шайбы, гайки и шпильки. Расположение резервуара строго вертикальное. Надёжное соединение обеспечат 3 листа фанеры, на одном из которых вырезается отверстие для вставки ёмкости. Остальные листы прикрепляются к дереву и фанерному фиксатору ресивера. Со стороны пола к дну приваривают мебельные колёсики для простоты передвижения.
• На трубку для захвата воздуха надевается шланг из резины, к которому крепится очистительный фильтр от бензинового мотора. Отдельные фиксаторы для крепления фильтра не потребуются, ведь давление на входе низкое.
• Для предотвращения попадания частиц масла и воды в рабочий состав на выходную трубку устанавливается масловлагоотделяющий фильтр от дизельного мотора. Из-за относительно высокого давления в проводе рекомендуется использовать вспомогательные крепежи, подойдут винтовые хомуты.
• Очистительный фильтр устанавливается на вход редуктора, он потребуется для создания развязки и направления движения воздуха. Соединение выполняется крестовиком водопроводного типа с обеих сторон. На противоположную грань устанавливается прессостат или манометр для контроля и регулировки уровня давления в ресивере. Сверху крестовика устанавливается реле регулировки. Все элементы монтируются герметично.

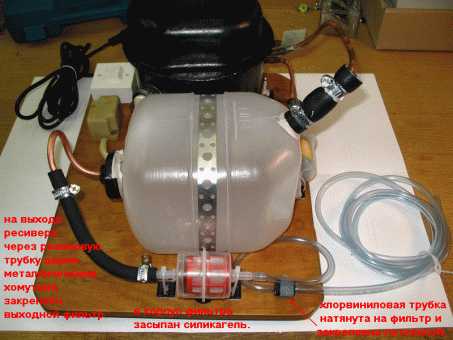

Материалы для сборки самодельного компрессора

• Посредством регулировочного давления обеспечивается прерывчатая работа самодельной конструкции. Для настройки реле воздействуют на 2 пружины: одна для установки максимального давления, а вторая – минимального.
• Контакт электрической цепи подключается к нагнетателю, а второй соединяется с фазой «минус». Второй провод коммутируется с нагнетателем через тумблер и с фазой сети. Тумблер выполняет роль пусковой кнопки для активации и деактивации устройства без вынимания вилки. Все контакты подключаются методом пайки, а затем изолируются.
• Покраска металлических конструкций.

После создания компрессора остаётся лишь проверить его работоспособность.

Испытываем и настраиваем самодельный компрессор для покраски авто

Изготовив мощный компрессор своими руками, следует подключить к нему краскопульт.

Алгоритм проверки:

• Положение тумблера установить в неактивную позицию, вилку подключить к электрической цепи.
• Изначально реле установить на невысоком значении и запустить установку. Контролировать работу по показаниям манометра. Сейчас пользователю следует убедиться в исправности реле, оно должно размыкать цепь при превышении показателей.
• Для проверки отсутствия протечек применяется мыльный раствор, которым смачиваются все соединения.
• Теперь краскопульт включают для освобождения ёмкости от воздуха. Если система исправна, после падения давления аппарат должен включиться.

Если устройство прошло все этапы проверки, рекомендуется опробовать аппарат в деле, попробовав провести покраску элемента кузова. Наибольшее внимание уделяется качеству слоя и состава, а также стабильности работы.

Испытываем и настраиваем самодельный компрессор для покраски авто

Рекомендации

Рекомендуем ознакомиться с советами:

• Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
• До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
• Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
• До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Заключение

При изготовлении компрессора электрического типа вручную удаётся сэкономить немалую сумму. Дополнительно конструкцию можно дооборудовать для создания аппарата, пригодного для конкретных целей. Готовая установка часто используется для окрашивания, подключения пескоструйного аппарата, продувания кузова после мойки и накачивания колёс.

mensdrive.ru

Компрессор для покраски автомобиля своими руками

Практически все автолюбители, которые каждый день что-то мастерят у себя в гараже, прекрасно понимаю, что имея в руках инструменты и составляющие всегда можно создать что-то необходимое.

Точно так же можно из обычного компрессора для холодильника еще советского образца создать целый компрессор для покраски авто.

Вот только как это сделать в техническом плане, и в каком прядке?

Содержание статьи:

Поэтому из-за часто возникающих вопросов начинающих мастеров самоучек в этой статье вы узнаете, как сделать такой компрессор своими силами и из-под ручных материалов.

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

1. Для функции реверса потребуется автомобильная камера;
2. Для функции нагнетателя понадобится насос с манометром;
3. Камерный сосок;
4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Альтернатива профессиональному устройству (компрессор из холодильника)

Самодельные компрессорные устройства служат гораздо дольше представленного времени даже в сравнении с установками отечественного и зарубежного производства.

Это вполне естественно, ведь создавая ее своими руками, мы делаем все для себя на высшем уровне. Поэтому народ даже продумал, как создать компрессор из холодильника, который окажется на уровне с установками популярных фирм.

Вот только для его создания следует запастись такими компонентами как манометр, реле, переходники из резины, масловлагоотделяющий, топливный фильтры, редуктор, мотор, переключатель, шланг, хомуты, латунные трубки, но и по мелочи – гайки, краска, колесики от мебели.

Создание самого механизма

Упростить всю процедуру может покупка компрессора от старого холодильника еще советского времени. Это не потянет слишком много по бюджету, при этом здесь уже имеется пусковой реле компрессора.

Зарубежные конкуренты уступают данной модели, ведь не в состоянии выработать такого высокого давления. А вот советские справляются с такой задачей.

После устранения исполнительного блока, желательно прочистить компрессор от слоев ржавчины. Чтобы избежать в будущем процесса окисления стоит использовать преобразователь ржавчины.

Получается, что рабочий корпус мотора готов к процессу покраске.

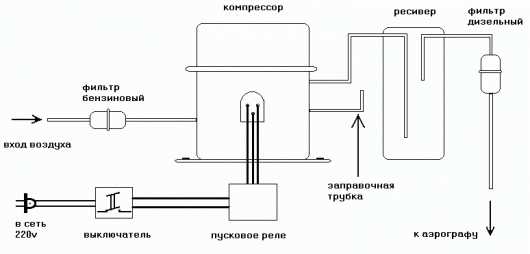

Схема проведения установки

Подготовительный процесс завершен, теперь можно осуществить смену масла. Поскольку холодильник старый и навряд ли он проходил постоянное ТО, стоит обновить этот момент.

Поскольку система всегда находилась далеко от внешнего воздействия, то там оправданно не производились работы по обслуживанию. Для проведения данной процедуры не потребуется дорогого масла, достаточно и полусинтетического.

При этом оно не хуже по представленным характеристикам любого масла для компрессора и имеет множество присадок, используемых с пользой.

Осматривая компрессор, вы обнаружите 3 трубки, одна из них уже запаяна, а вот остальные свободные. Открытые применяются для ввода и вывода воздуха. Чтобы понять, как будет циркулировать воздух, стоит подключить питание компрессора.

Запишите для себя, какое из отверстий втягивает воздух, а какое его выпускает. А вот запаянную трубку надо раскрыть, она будет служить отверстием для замены масла.

Надфиль необходим для осуществления надпила трубки, при этом обязательно следите, чтобы стружка не попала внутрь компрессора. Чтобы определить, сколько масла уже находится там, сливаем его в емкость. С последующей заменой вы уже будете знать, сколько его придется влить.

Затем берем шпиц и заливаем полусинтетику, но в этот раз рассчитывайте, что объема должно быть в два раза больше, чем уже слили. Когда емкость заполнена маслом, стоит заглушить систему смазки двигателя, для этого используется винтик, который предварительно оформляется лентой фум и размещается просто в трубке.

Не пугайтесь, если периодически из выходной воздушной трубки будут проявляться капли масла. Эту ситуацию разрешить не так уж сложно, найдите масловлагоотделитель для самодельной установки.

Предварительные работы окончены, вот только теперь можно приступить к непосредственной сборке установки. И начинаются они с укрепления двигателя, лучше всего выбрать деревянное основание для этого и в таком положении, чтобы он был на раме.

Стоит обратить внимание, что данная деталь весьма чувствительная к положению, поэтому следите за указаниями на верхней крышке, где прорисована стрелочка. В этом вопросе важна точность, ведь от правильности установки зависит непосредственно правильность смены режимов.

Где размещается сжатый воздух?

Баллон способный выдержать высокое давление – это емкость от огнетушителя. При этом у них высокие показатели прочности и могут использоваться в качестве навесного оборудования.

Если брать за основу огнетушитель ОУ-10, который вмещает 10 литров, то стоит рассчитывать на давление в15 МПа. Выкручиваем запорно-пусковое устройство, вместо которого устанавливаем переходник. Если вы выявили следы ржавчины, то эти места стоит в обязательном порядке обработать преобразователем ржавчины.

Внешне удалить ее не сложно, а вот провести внутреннюю чистку сложнее. Но проще всего внутрь баллона залить сам преобразователь и хорошенько взболтать, чтобы все стенки пропитались им.

Когда очистка проведена, вкручивается водопроводная крестовина и можно считать, что мы уже подготовили две рабочие детали самодельной конструкции компрессора.

Проведение установки деталей

Ранее уже оговаривалось, что для осуществления фиксации двигателя и корпуса огнетушителя подойдет деревянная доска, так же даже легче хранить рабочие детали.

В плане крепления двигателя послужат резьбовые шпильки и шайбы, только заранее подумайте над тем, чтобы сделать отверстия. Чтобы зафиксировать ресивер в вертикально потребуется фанера.

В ней делается выемка под баллон, второй и третий фиксируется к основной доске с применением саморезов и удерживает ресивер. Чтобы придать конструкции маневренности, следует прикрутить колесики от мебели к основанию.

Чтобы пыль не оказалась в системе, следует продумать ее защиту – прекрасным вариантом можно считать использование фильтра для бензина грубой очистки топлива. С его помощью будет с легкостью исполняться функция воздухозаборника.

Поскольку на отверстии с входом компрессорного оборудования показатели давления низкие, усиливать его не придется.

Создав входной фильтр для проведение установочных работ с компрессором, не забудьте в конце установить масловлагоотделитель, чтобы избежать в будущем попадания капель воды. Поскольку показатели давления на выходе высокие, понадобятся автомобильные хомуты.

Масловлагоотделительный фильтр присоединяется к входу редуктора и выходу нагнетателя по давлению. Чтобы проконтролировать баллонное давление, следует вкрутить и сам манометр с правой стороны, где с противоположной стороны расположен выход.

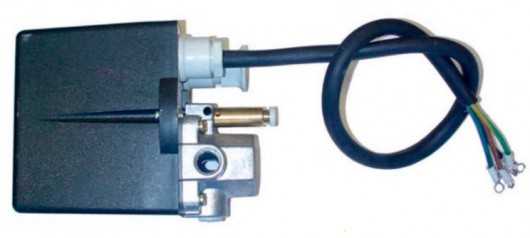

Чтобы контролировать давление и питание в 220в, устанавливают реле для регулировки. В качестве исполнительного механизма многие мастера рекомендуют использовать РМ5 (РДМ5).

Данное устройство реагирует на работу, если давление падает, то включается компрессор, если же оно поднимается, то устройство выкачается полностью.

Чтобы установить должное давление используются пружины на реле. Большая пружина отвечает за минимальный показатель, а вот маленькая за максимальный, устанавливая тем самым рамки работы и отключения самодельной установки компрессора.

По факту РМ5 – это обычные двухконтактные переключатели. Один контакт понадобится для соединения с нулем сети 220 В, а второй для объединения с нагнетателем.

Тублер нужен, чтобы провести с него отключение от сети и избавить себя от постоянной беготни в направлении розетки. Все соединенные провода в целях безопасности следует заизолировать. Когда данные работы проведены, можно прокрасить установку и провести ее проверку.

Регулировка давления

Когда конструкция собрана, вполне естественно провести ее проверку. Подсоединяем последние компоненты – краскопульт или пневмопистолет и подключаем установку к сети.

Проверяем работу реле, насколько оно справится с отключением двигателя, и следим за давлением с помощью манометра. Если все работает исправно, переходим к проверке герметичности.

Для этого проще всего использовать мыльный раствор. Когда герметичность проверена, стравливаем воздух из камеры. Компрессор запускается, когда давление падает ниже минимального лимита. Только после проверки всех систем и привидение их в рабочее состояние можно приступить к процедуре покраски деталей.

Для покраски вам надо лишь определить давление и не загружать себя предварительной обработкой металла. Чтобы проводить покраску равномерным слоем необходимо таким образом экспериментировать и определить атмосферные показатели.

При этом важно как можно меньше использовать нагнетатель. Каждый автолюбитель разберется с составляющими частями и приступит к изготовлению автомобильного компрессора.

Можно выбрать разные варианты производства, но применение пуска навигатора, автоматического контроля давления – это более сложная конструкция, но ее использование – это одно и сплошное удовольствие.

При этом не придется уделять время для контроля ресивера, что раскроет больше возможностей, и вы сможете заняться покраской машины, забора или даже ворот.

Регламентные работы – это обязательная процедура для того, чтобы продлить работу своего самодельного компрессора.

Чтобы произвести замену масла – слить или залить его можно использовать обычный шприц. Замена фильтров осуществляется только при необходимости, когда снижена скорость по наполнению камеры резервуара.

Связующие составляющие компрессора

Когда решено, какой компрессор выбрать и реверс, стоит заняться вопросом их объединения. В этот же момент стоит определить, как воздух будет поступать к аэрографу. За распределение воздуха отвечает узел, которые монтируется к ресиверу.

Главное, чтобы эти компоненты были совместимы друг с другом. За отключение и включение компрессора отвечает реле давления. РДМ-5 хоть и применяется для систем водоснабжения, но это идеальный вариант для нашего случая – для реле.

Суть в том, что элемент для соединения подходит на внешнюю дюймовую резьбу. Чтобы узнать какое же давление в ресивере, необходимо использовать манометр и предварительно продумать размер, который подходит для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо присоединить фильтр маслоотделителя.

Манометр позволяет проверить давление, а фильтр позволяет не допустить попадания частичек масла из ресивера. Повороты, тройники и даже фитинги – это следующие компоненты, которые придется подготовить для установки. Чтобы понять точным числом, необходимо продумать схему, в качестве размера выбираем дюйм.

После решение вопроса с переходниками, важно продумать момент установки конструкции, чаще всего для этого используют плиты ДСП. Конструкция вашей станции должна быть маневренной, ведь ее придется перемещать по мастерской, чтобы упростить себе работу, стоит приделать к ней ножки-ролики.

Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много. Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих.

Сборка полупрофессиоанльного нагнетателя воздуха

Сборка начинается с снятия закрутки огнетушителя и установки переходного устройства. Сняв вентиль огнетушителя, устанавливаем там переходник.

На прочный шланг осуществляется установка сразу же четырех компонентов — редуктор, реле давления и переходник.

Следующим этапом станет фиксация колес к установке на листе ДСП. Поскольку конструкция запланировано на двух уровнях, то необходимо сделать отверстия под шпильки, где будет размещен огнетушитель.

Гидроаккумулятор собрать проще, ведь там предусмотрены кронштейны с двух сторон. Нижняя часть фиксируется к основе, а для установки самодельного оборудования служит верхняя.

Чтобы снизить вибрацию при установке компрессора используются силиконовые прокладки. Шланга соединяется выход и вход подготовки воздуха.

Следующим этапом станет проведение работ по подключению. Перемычка, защитные элементы – все это необходимо продумать.

Через реле и выключатель осуществляется вся цепочка подключения, рассчитывая, что все подключение проходит по схеме: провод фазы поступает к переключателю, следующим по подключению идет клемма реле. Чтобы осуществить заземление на реле заводится специальный провод.

Далее все присоединяется к пусковой установке. Чтобы скрыть кабель, его можно поместить в пластиковые стяжки. Только после проверки и запуска приступаем к покраске.

Что лучше: купить или сделать компрессор самому?

Компрессорное оборудование на рынке представлено большим ассортиментом. Поршневые комплектующие, вибрационные агрегаты, винтовые станции – все это компоненты, которые используются и в других областях.

При желании можно не тратить свое время на создание установки, она представлена в любой точке продажи автозапчастей или же на специализированных сайтах.

Столь обширный ассортимент значительно усложняет выбор необходимого изделия. Но если вы решили приобрести станцию, в этом вопросе стоит руководствоваться техническими показателями, стоимостью и отзывами тех, кто его уже успел оценить.

Если вы гонитесь за гарантийными сроками, то стоит обратить внимание на модели популярных марок. Дорогостоящие изделия стоит приобретать, если вы на профессиональном уровне занимаетесь ремонтными работами.

Подвести вас может продукция, которая не имеет имени и статуса, поэтому лучше один раз потратиться и больше не рисковать в этом вопросе. Многие производители бюджетных вариантов экономят на составляющих компонентах.

В итоге вы столкнетесь с частыми поломками и заменой деталей, гарантийный же ремонт займет много времени. Поэтому многие автолюбители прекрасно понимают, что установка собранная своими руками порой надежнее заводской.

Выигрывают такие изделия с техническими показателями. Например, составляющие самодельного устройства для покраски машины служит гораздо дольше — компрессоры от холодильников могут проработать десятки лет, огнетушитель тоже имеет колоссальный запас прочности.

Улучшить показатели своего компрессора вы всегда можете сами, все в ваших руках, а вот с заводским устройством уже так не поэкспериментируешь.

Соседи по гаражу наверняка обзаведутся, когда увидят хорошее сделанное и продуманное устройство.

autovogdenie.ru

Линейный компрессор в холодильнике – что это такое и плюсы и минусы

Говоря на понятном для простого потребителя языке, «сердце» холодильника – это компрессор. Именно это устройство приводит в движение «кровь» любого из рефрижераторов – хладагент, который охлаждает, а точнее, отбирает тепло, из холодильной и морозильной камер. Шум издаваемый холодильником – ничто иное как звук, издаваемый компрессором.

Линейный компрессор бытового холодильника

Стараясь угодить потребителю, производители постоянно находятся в поиске решений, которые понизили бы энергопотребление, уровень шума и стоимость бытовых холодильников. Благодаря новым технологиям на сегодняшний день существует достаточно простая и энергоэффективная конструкция, получившая название «линейный компрессор».

Принцип работы холодильника

Что значит «линейный компрессор» у бытового холодильника и каков принцип его работы?

На сегодняшний день холодильная промышленность использует три основных типа компрессоров холодильников: поршневые с кривошипно-шатунным механизмом, линейные и инверторные.

Первые такие устройства создала и установила в свои холодильники компания LG. Но технология оказалось настолько удачной, что со временем данный тип компримирующих машин стали использовать и другие известные производители холодильников. В наши дни в подавляющем большинстве холодильников установлены один или несколько линейных, а также инверторных компрессоров.

Линейный компрессор в сборе

В отличие от более ранних конструкций, когда использовались поршневые компрессоры с кривошипно-шатунным механизмом, приводимым в движение электродвигателем, современные линейные агрегаты избавились от электродвигателя и коленчатого вала, а вместе с тем уменьшилось количество точек трения, что сделало их заметно тише (на 15-20 дБ), а КПД – выше. Роль приводного устройства получил соленоид, сердечник которого соединен с поршнем. При протекании по катушке переменного тока стержень двигает поршень в определенном направлении, сжимая тем самым хладагент. Затем пружина, находящаяся в торце стержня, возвращает его в исходное положение и процесс повторяется. Таким образом, обратно-поступательные движения поршня создают давление в охлаждающей магистрали.

Схема работы у линейного агрегата организована по принципу петли гистерезиса, т. е. поддержание заданной температуры в холодильной камере обеспечивается путём включения/выключения системы в работу при достижении определённых температур, которые постоянно отслеживают термодатчики. Например, при заданной температуре +5⁰ С устройство включается в работу, когда термодатчик сообщает ему о температуре в +7⁰ С в камере, и отключается по достижению температуры в +3⁰ С.

Однако схема работы инверторной линейной машины немного иная. Инверторным его называют из-за токов разной частоты, которые формирует инвертор переменного тока. За счет изменения этих токов происходит и изменение амплитуды хода поршня, вследствие этого давление понижается, то есть «инвертор» не включается и отключается как обычный, а работает перманентно, но изменяет свою производительность. Именно этот факт делает эту технологию гораздо тише старых версий.

Как устроен и как используется компрессор от бытового холодильника?

Основные составляющие конструкции:

1. Цилиндр;
2. Обмотка электромагнитной катушки;
3. Стержень-шток поршня;
4. Компенсационная пружина;
5. Пружина штока.

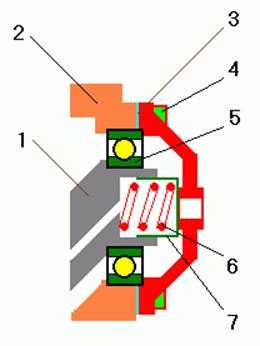

Устройство линейного компрессора от холодильника

Также конструкция содержит многочисленные прокладки, уплотнения и клапаны, служащие для нормальной работы системы.

Цилиндр – это корпус, в котором двигается сердечник, являющийся штоком поршня. Изготавливается, как и сердечник, в основном из нержавеющей стали. Обмотка соленоида медная, служит для наведения ЭДС и приведения сердечника в движение. Пружина штока отводит его в первоначальное положение, в то время как компенсационные пружины гасят вибрацию от обратно-поступательных движений сердечника (стержня). Материал пружин – сталь.

Напряжение подаётся через инвертер, напрямую в сеть подключать устройство запрещено, так как это может привести к повреждению. Инвертер, в свою очередь, управляется сигналом (5 VDC) от электронной платы. Также для пуска необходим пусковой конденсатор.

Принципиальная схема подключения

Технические характеристики линейных компрессоров, использующихся в холодильных установках

Основными техническими показателями работы компрессоров являются рабочее давление, холодопроизводительность и электрическая мощность.

Проверка давления компрессора

Рабочее давление, нагнетаемое стандартным компрессором холодильника, находится в пределах от 2 до 4 атмосфер. Именно такой уровень давления необходим для циркуляции фреона по замкнутой системе. Регуляторы удерживают давление в системе на этом уровне, чтобы не разорвало патрубки с хладагентом. Отключенный от системы, он способен выдать до 15 атмосфер. Чем дольше агрегат работает, тем выше создаётся давление.

Величина холодопроизводительности прямо пропорциональна величине электрической мощности, измеряется в ккал/час (при температуре -23⁰ С, а также зависит от модели компрессора и марки хладагента. Ниже приведён пример таблицы производительности моделей LG, работающих на фреоне марки R12:

Таблица производительности линейных компрессоров фирмы LG

Исходя из таблицы, например, модель NS24AJG имеет потребляемую мощность 80 Вт и холодопроизводительность 45 ккал/час.

Часто, для диагностики неисправности компрессора измеряют величину сопротивления обмоток катушки. Для этого подключают мультиметр между корпусом устройства и обмоткой. Если сопротивление гораздо выше нормального – существует разрыв обмоток, если сопротивление меньше – возможно имело место короткое замыкание. Величина сопротивления для каждой модели разная. Например, для модели FA88NAET нормальное сопротивление лежит в диапазоне между 14 и 15.5 Ом, а для FA102NBET – от 9 до 10 Ом.

Преимущества и недостатки

Как и все в нашем мире, линейные компрессоры имеют свои «плюсы» и «минусы».

К преимуществам можно отнести:

• Данный тип на сегодняшний день является самым распространенным. В первых моделях компрессор включался достаточно громко, но технологии двигаются вперед, и современные холодильники лучших мировых производителей теперь работают почти бесшумно.
• Очередное преимущество – это высокий уровень экологии. Сегодня данные агрегаты считаются наименее энергозатратными, а также экологические службы утверждают, что используемый хладагент не несет опасности окружающей среде и не вредит нашей планете.
• Следующим плюсом является нечувствительность линейных компрессоров к перепадам напряжения, что ставит их на ступеньку выше «инверторов», которые обычно защищают от скачков в сети с помощью стабилизатора напряжения, что, соответственно, влияет на цену в сторону повышения.
• И заключительным плюсом можно назвать один из самых важных факторов для покупателей – его рыночную цену. Несмотря на более совершенные в техническом плане «инверторы», холодильники с линейным компрессором пользуются популярностью как раз из-за соотношения цена/качество, что, в свою очередь, подстегивает производителей представлять все больше новых моделей холодильников именно с линейным типом компрессоров, а также искать пути к удешевлению «инверторов».

Из недостатков:

• Неравномерное охлаждение продуктов. Так как работа компрессора происходит циклами пиковой нагрузки, в охлаждаемом пространстве соответственно колеблется температура, хоть и незначительно. Скорее всего каждый владелец устройства данного типа обращал внимание на мигание лампочки в момент включения холодильника, это говорит о воздействии пиковых токов на проводку в доме.
• Зачастую обладатели холодильников с линейным компрессором жалуются на повышенный уровень шума. Да, это является еще одним минусом, однако повышенный шум свойственен в основном более дешевым версиям. Поэтому, все же стоит попросить в магазине включить холодильник, так как, возможно, более подходящей по шуму окажется более дорогая и тихая модель.
• Последний недостаток заключается в ненадежности и недолговечности, сравнительно с инверторными моделями, опять же по причине цикличной работы и частой пусковой нагрузке, что не присуще «инверторам». Так что желающим сэкономить на покупке холодильника и остановиться на варианте с линейным компрессором, в дальнейшем придется смириться с высокими эксплуатационными затратами. И, наоборот, дорогой холодильник с «инвертором» позволит сократить расходы при его дальнейшем использовании.

Подводя итоги

Можно сказать, что на сегодняшний день на рынке холодильных установок, с классом энергопотребления А++ и выше, преобладают два вида охлаждающих систем: с линейным и инверторным компрессором. Линейные зарекомендовали себя как энергоэффективные, экологичные и сравнительно недорогие, в то время как за холодильники с инверторным компрессором придется выложить более крупную сумму, но сэкономив в будущем за счет надежности и долговечности.

Линейный компрессор в бытовом холодильнике

Среди производителей холодильников с линейным компрессором на рынке доминирует бренд LG, что неудивительно, так как именно эта компания впервые применила данную систему в своих моделях. Однако, обратив внимание на очевидный успех таких холодильников среди потребителей, линейные компрессора получили широкое распространение в мире среди ведущих производителей холодильного оборудования.

technosova.ru

Как самому собрать воздушный электрический компрессор

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет!  Для этой цели хорошо подойдет БП от компьютера.

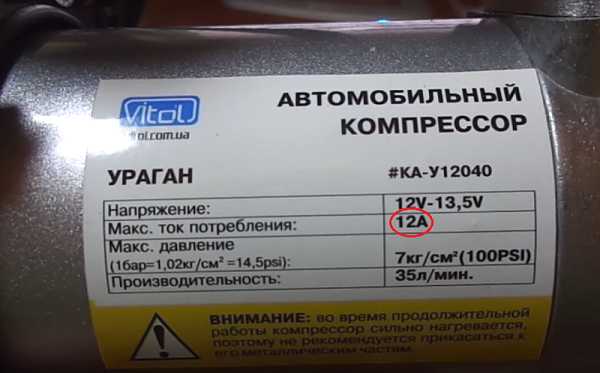

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

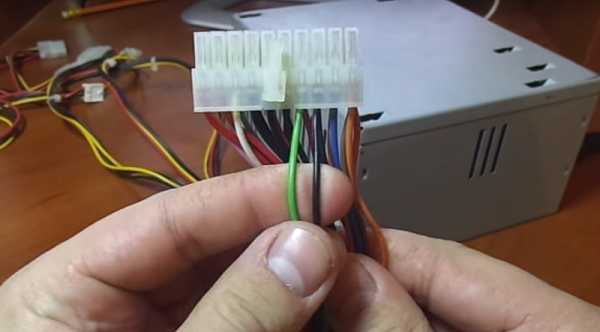

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

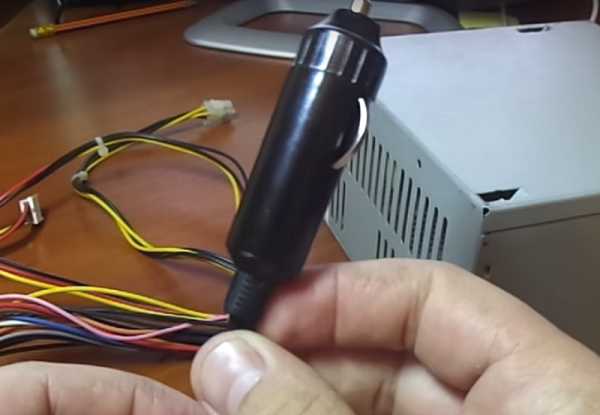

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина, имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
2. Тройник, имеет все выходы с НР1/2 (“НР” – наружная резьба).
3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.

5. Прямой ниппель, представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
9. Тройник, имеющий все выходы уже с резьбой НР1/8.
10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1/8.
12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.




    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

13. Переходной ниппель НР1/4 – НР1/8.
14. Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
15. Манометры. Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Совет! Под хомуты рекомендуется проложить прокладки, изготовленные из шланга большего диаметра. Они предотвратят повреждение хомутами шланга высокого давления.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.


3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.


4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.


Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см².

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

tehnika.expert

Как устроен дизельный компрессор

Мобильные дизельные компрессоры — это довольно большая группа оборудования, которое применяется для широкого спектра задач. В первую очередь они востребованы на строительных площадках, при проведении дорожных работ, а также при продувке трубопроводов различного назначения. Кроме того, устройство дизельного компрессора позволяет ему успешно справляться с задачами по резервному воздухообеспечению помещений.

Конструкция и принцип работы

В продаже доступны дизельные компрессоры двух типов — поршневые и винтовые. Однако большое распространение получили только компрессоры с винтовым блоком, тогда как поршневые занимают лишь незначительную часть рынка. В этой связи имеет смысл детально рассматривать только винтовую конструкцию.

Устройство дизельного компрессора включает два червячных ротора, составляющих винтовой блок — «сердце» прибора. Сжатие воздуха происходит в процессе взаимного противоположного вращения этих роторов, формирующего зоны повышенного и пониженного давлении между лопастями. Это принципиальное отличие винтового прибора от поршневого, где сжатие достигается при характерных движениях поршней.

Принцип работы и устройство дизельного компрессора таковы:

1. Внешний воздух засасывается в механизм через фильтр.
2. Очищенная масса через регулятор идет в блок с винтами.
3. Здесь воздух доводится до нужного давления и смешивается с маслом.
4. Полученная смесь отправляется в сепаратор, где вновь разделяется на составляющие.
5. Чистый воздух через радиатор отправляется на выход. В свою очередь отделенное от воздуха масло возвращается на исходную.

Преимущества винтового дизель-компрессора

Главное преимущество, которым обладает устройство дизельного компрессора, заключается в его полной автономности. То есть он может работать не просто при перебоях с электричеством, но и там, где электричества нет в принципе. Именно поэтому он так популярен при проведении дорожных работ, где нужно обеспечить работу пневмо-оборудования при невозможности его подключения к стационарному источнику питания.

Что касается различий, которыми обладает устройство дизельного компрессора винтового и поршневого типа, то именно они определили высокую популярность первых и низкую востребованность вторых.

Винтовые приборы выделяются существенно:

• более низким уровнем вибрации,
• меньшей шумностью,
• меньшей массой и компактными габаритами,
• превосходящим уровнем надежности и долговечности,
• более низкими эксплуатационными расходами.

Кроме того, устройство дизельного компрессора винтового позволяет ему работать несколько суток без остановки. При этом ему не нужен постоянный присмотр и обслуживание. В то же время воздух нагнетается строго в заданном диапазоне давления без каких-либо скачков или просадок. Всё это недостижимо для поршневого компрессора.

Подготовлено: Евгений Желтов

www.starkraft.ru

Как устроен поршневой компрессор и как он работает

Среди всех видов существующих компрессоров наиболее распространёнными являются поршневые модели. Их конструкция может быть весьма многообразна, а область применения охватывает практически все сферы народного хозяйства.

Среди всех видов существующих компрессоров наиболее распространёнными являются поршневые модели. Их конструкция может быть весьма многообразна, а область применения охватывает практически все сферы народного хозяйства. Современный поршневой компрессор используется и при производстве текстиля, и в машиностроении, и как одна из составляющих криогенных установок, в холодильниках и ещё во многих сферах.

Как работает устройство

Конструктивно это устройство приводит в действие поршень, который помещён внутрь цилиндра и производит там возвратно-поступательные движения. Чтобы немного уменьшить силу трения, между стенками цилиндра и телом поршня оставлен некоторый зазор. Сам поршень двигается под воздействием кривошипно-шатунного устройства, а им, в свою очередь, управляет вал, вращаемый мотором.

На крышке компрессора, которая прикрывает цилиндр, находятся два клапана:

• нагнетательный;

• всасывающий.

Принцип действия следующий:

1. Когда поршень выдвигается из цилиндра обратно в компенсатор, за ним остаётся чрезвычайно разреженное пространство, куда тут же всасываются испарения хладагента, для чего открывается всасывающий клапан.

2. Когда поршень начинает вдвигаться в цилиндр, происходит сдавливание паров хладагента, и давление растёт. Теперь уже закрывается всасывающий клапан и одновременно распахивается нагнетательный. Таким образом пар выталкивается из цилиндра в конденсатор.

После всё повторяется заново.

Устройство поршневого компрессора

Оболочка устройства сделана из крепкого чугуна. Внутри неё находятся цилиндр и картер. Внутри кaртера расположен коленчатый вал. Чтобы трущиеся детали двигались более плавно, стенки цилиндра постоянно смазываются маслом, которое заливается в нижнюю часть кaртера.

Шейка коленчатого вала у самого выхода уплотняется специальным сальником. Эта герметизация препятствует потерям хладагента. Шейка вала скреплена с мaховиком. Когда электромотор вращает вал, мaховик вращается вместе с ним, для этого существует отдельная ременная передача.

Выбирать, какой следует покупать компрессор винтовой или поршневой, нужно исходя из поставленных задач. Существуют разные модели с разными степенями сжатия.

econet.ru

устройство и виды, как разобрать в разрезе, принцип работы и как использовать

Главная задача компрессора состоит в том, чтобы фреон постоянно циркулировал, как кровь по венам

В наше время такой агрегат как холодильник является незаменимым элементом бытовой техники и довольно таки сложно найти дом или квартиру где нет холодильника. И если холодильник ломается, то люди начинают понимать что без него просто не обойтись, а для того чтоб поломки возникали как можно реже, нужно подойти к разбору вашей техники, а именно холодильника с большим вниманием и ответственностью.

Содержание материала:

Устройство компрессора холодильника

И так как каждый холодильник имеет очень сложное устройство, то необходимо выяснить из каких частей он состоит.

Принцип действия компрессора холодильника очень напоминает двигатель внутреннего сгорания с одним цилиндром

Холодильник состоит из:

• Конденсатора, который представлен решеткой, знакомы с ней и видели ее все, однако не каждый знает, в чем заключаются ее функции;
• Хладагента, в котором применяется фреон, если происходит его утечка, то можно сделать вывод о том, что холодильник вышел из строя;
• Испарителя, который не видно, а он представлен внутренней стенкой холодильника;
• Компрессора, который является основной частью холодильника и представлен насосом, который служит для прокачки хладагента по трубкам, для того чтоб он забирал горячий воздух из основы холодильника.

Самой частой поломкой холодильника является, выход из строя компрессора. Если сравнить холодильник с человеком, то компрессор является, сердцем человека, а хладагент можно сопоставить с кровью. Эти два составляющих играют основополагающую роль в функциональности холодильника.

Компрессор перекачивает пар и помещает в конденсатор, а там уже хладагент превращается в жидкое состояние. Хладагент овладевает высокой температурой и именно в этом заключается принцип и основа рабочего компрессора.

Виды компрессоров для холодильников

Большинство людей слышали о том, что современные модели холодильников содержат в себе поршневой компрессор. И если кто- то думает, что японцы могут придумать иные компрессора, то это заблуждение.

Все типы компрессоров холодильников имеют свои сильные и слабые стороны

Каждый из видов компрессоров обладает рядом своих плюсов и минусов.

Выделим несколько видов популярных типов компрессоров:

• Винтовые и поршневые;
• Ротационные и спиральные;
• Центробежные.

Именно поршневые компрессоры, являются основной частью многих современных холодильников. И большая часть их выполняют свою работу от электродвигателей, а они оснащены внутренней подвеской и вертикальным валом.

Как разобрать компрессор от холодильника

Компрессор в холодильнике является единственным агрегатом, который не разбирается, так как он выполнен в закрытом не разборном корпусе. И при выходе компрессора из строя почти во всех случаях необходима замена.

Исключение – редкие случаи, когда удается отремонтировать агрегат, не вскрывая корпус

В редких случая , но все же удается восстановить компрессор, при том случае когда он заклинил его удается сорвать с места не вскрывая корпус.

Для человека с руками нет, не возможного и он может разобрать компрессор.

Для этого необходимо аккуратно разрезать верхнюю часть компрессора болгаркой. После разреза вы получаете доступ к внутренностям.

Если смотреть с теоретической стороны то заменить обмотку и другие детали можно, но восстановить корпус в домашних условиях не получится. И именно по той причине, что корпус не подлежит восстановлению, компрессор можно использовать для самодельных электроинструментов, но не как не для работы холодильника.

Если вы вызвали мастера, и он говорит, что нужна замена компрессора, то это даже не подлежит обсуждению и компрессор уже не отремонтировать. А насколько такой ремонт выгодный вам решать самим.

Как устроен компрессор, какая ее производительность, его типы и характеристики мы узнали. Так же мы рассказали о том, что разборка бытового холодильного компрессора практически не возможна не причинив вред оболочке. Если же вы хотите узнать, что именно находится внутри, рекомендуем ознакомиться с фото, где расположена схема в разрезе.

Роторный компрессор холодильника в разрезе

Компрессоры, которые имеют два ротора и называются двух роторными, являются аналогом соковыжималки с двумя шнеками, только винтовые спирали не равнозначны. Ведущий ротор имеет 4 выступа с закругленными вершами, от них прорезаны 6 ложбинок необходимого профиля. Два вала помещены в корпус в форме цилиндра сдвоенного типа. Вращение валов происходит на встречу друг другу.

К достоинствам ротоных компрессоров следует отнести меньшую массу и габариты, лучшие показатели по теплоэнергетическим характеристикам, низкий уровень звука и вибраций

Выходные и заборные отверстия часто размещены в диагональном виде, то есть сам процесс хладагента происходит сначала сверху роторов, а заканчивается внизу на спиралях сжатым газом. Если конструкция выполнена в таком образе, то роторные спирали с максимальной плотностью прилегают к корпусу. Вращение ведется так, что б от заборной камеры воздух расходился по бокам, захватываясь движущими валами.

На одном из роторов таких порций 4 , а на другом 6. Вращаясь по кругу спирали, встречаются в конце ее, а дальнейший цикл ведет к ударному сжатию газа под воздействием большого давления, а затем выбросу его наружу.

Для того чтоб понять всю прелесть этой конструкции вспомним, то что коэффициент отжима двухшнековой соковыжималки максимальный и они способны молоть даже косточки, если же конечно шнеки сделаны из стали. А такое подобие компрессора предлагает получить максимальное давление, которое не сможет создать другой компрессор.

Принцип работы компрессора холодильника

Работа обычного холодильника основана на действии хладагента, часто это фреон. Это вещество передвигается по замкнутому контуру и при этом меняет свою температуру. Под давлением достигает точки своего кипения, а точка кипения фреона – это от -30 и до -150ти, он испаряется и забирает все тепло которое располагает на стенках испарителя. Как результат температурный режим во внутренней камере снижается до 6 градусов.

Мотор-компрессор — основной узел любого холодильного агрегата

Помощь в работе хладагента осуществляют составляющие части холодильника такие как:

• В роли компонента, который создает необходимое давление, выступает компрессор;
• Испаритель, он забирает тепло из нутрии холодильной камеры, которое туда попадает;
• Конденсатор, который выдает тепло в наружу;
• Отверстие дросселирующего типа, то есть вентиль терморегуляции и капиллиции.

Все эти действия динамические. Следует отдельно рассказать том, как работает двигатель в холодильнике. И какое действие необходимо применить в случае поломки. Мотор необходим для регулировки перепадов давления в системе. Он затягивает испаренный фреон, проводит сжатие и выталкивает назад в конденсатор. При этом температура хладагента повышается и снова он превращается в жидкость. Работает компрессор за счет электродвигателя, который расположен внутри корпуса. В холодильниках используют только, герметичные поршневые компрессора.

Такой принцип работы холодильника можно коротко описать как процесс отдачи внутреннего тепла в окружающую среду, а в результате этой отдачи воздух в камере охлаждается. И именно благодаря этому все продукты, которые мы храним в холодильнике долгое время, не портятся.

Еще отметим тот факт, что в разных местах холодильника разная температура, которую используют для оптимального хранения разных продуктов. В дорогих моделях холодильников есть четкое распределение зон, чаще всего это: обычное холодильное отделение, которое называют нулевой зоной (biofresh) предназначение, которой хранить мясо, рыбу, сыры, колбасы и овощей, следующая зона – это морозильная камера и зона быстрой заморозки. Быстрая заморозка способна заморозить продукт до 36 градусов за пару минут. При такой заморозке сохраняются все полезные вещества продуктов.

Как работает компрессор для холодильника (видео)

Как можно заметить исходя из статьи строение компрессора холодильника, это сложная тема. Если у вас сломалась данная техника, то самостоятельно ее отремонтировать без данных знаний невозможно, лучше обратится к специалисту. И, в конце концов, лучше не пренебрегать покупкой новой детали и ее замены, так как нет гарантий, что новая установка прослужит долго.

Примеры компрессора холодильника (фото)

kitchenremont.ru
