Принцип работы зерноуборочного комбайна — Зернокорм

Зерноуборочный комбайн представляет собой сложную сельскохозяйственную спецтехнику, позволяющую одновременно выполнять сбор и обработку посевных культур. С его помощью тяжелый ручной процесс превратился в многофункциональный механизированный цикл с минимальными трудозатратами. При установке дополнительного оборудования агрегат способен собирать и другие технические сорта зерновых: кукурузу, рапс, гречиху и подсолнечник, зернобобовые и мелкосеменные смеси.

Среди агрономов и фермеров широкое распространение получили самоходные комплексы «Дон-1200», «Дон-1500» и «Вектор». Их производительность достигает 8-12 т за 1 час, потери зерна — не более 1,5%. Комплексы используются при прямом и раздельном способах комбайнирования.

Комбайн по сбору зерновых культур представляет собой сложный механизм, который выполняет полный технологический цикл, включающий такие операции:

срезание хлебных колосьев;
подачу их к молотилу;
обмолот зерен;

очищение вороха;
перемещение в бункер;
выгрузку зерна.

Устройство зерноуборочного комбайна, рабочий процесс от подготовки агрегата до его эксплуатации рассмотрим на примере Дон-1500.

Как устроена техника

Общее устройство зернового комбайна:

Жатка.
Проставка.
Наклонная камера.
Молотильно-сепарирующее устройство (МСУ).
Бункер.
Копнитель.
Двигатель.
Трансмиссия.
Ходовая система.
Гидравлика.
Электрооснастка.
Органы управления.
Кабина.
Электронная контрольная система.

При раздельном сборе урожая вместо жатки устанавливается платформа-подборщик.

Как работает комбайн

Принцип работы зерноуборочного комбайна представлен так. Мотовильное устройство наклоняет хлебостои, режущий аппарат производит обрезку. Поступающая на шнек растительная масса сужается и пальцевыми приспособлениями подается в наклонную камеру, затем по транспортерной ленте в МСУ. Принимающий битер комбайна для уборки пшеницы перемещает сырье к барабану. Попадающие камни и тяжелые предметы винтовыми лопастями откидываются в камнеуловитель и оседают на дне.

Колосья проходят через бичи барабана по деке. Зерна выбиваются специальными насечками, заменяющими прямые биения на скользящие, уменьшая потери. Соломенная масса транспортируется и сталкивается с поперечной планкой, происходит процесс отделения. Сепарирующая зона обмолачивает до 100% зерновых культур. Из соломенной массы выделяется до 80%, остаток поступает на соломотряс и распушается. Зерна падают вниз, проходят через клавишный механизм и очищаются на решетке, солома поступает в копнитель.

Ворох передвигается по стрясной доске от МСУ и соломотряса к пальчиковой решетке. Там очищается, примеси выдуваются потоком воздуха от вентилятора: мелкие частицы проваливаются через решето очистки и падают на начало верхнего элемента, крупные — на середину. Сквозь открытые на 2/3 жалюзи зерна и маленькие колоски попадают на нижнее решето, крупные остатки — на удлинитель и в колосовой шнек. Зерна скатываются по доске и поступают в зерновой шнек.

Колосья с колосового шнека движутся последовательно в колосовой элеватор, потом на распределительный шнек, отбойный битер, барабан. Процесс обмолачивания повторяется. Зерновой шнек перемещает сырье в зерновой элеватор и бункер.

Половонабиватель прессующей камерой почти наполовину уплотняет солому, попавшую в копнитель, направляет полову на дно устройства. Как только механизм наполняется, машинист нажимает на педаль для выгрузки копны. По завершении процесса копнитель автоматически закрывается. Если вместо копнителя установлен измельчитель, происходит перемалывание мякины и разбрасывание ее по полю.

Данная схема работы комбайна является классической.

Подготовка к работе

Хлебная масса не поддается стандартизации. Такую проблему, как потери зерна при обмолоте, решают усовершенствованием конструкции сельхозмашины и осуществлением регулировок рабочих органов.

Правильная техническая подготовка комбайна к работе — залог бесперебойного проведения всего технологического процесса.

Перед эксплуатацией агрегата проверяют его техническое состояние, комплектность, действие всех систем и единиц. При обнаружении неисправностей их обязательно устраняют.

затяжки крепежных соединений;
натяжение ремней и прогибы цепей;
расположение шкивов, звездочек и контуров;
герметичность деталей;
состояние мотора и мостов;
педали управления.

При подготовке к работе зерноуборочного комбайна для уменьшения потерь обмолота особое внимание уделяют настройке параметров с учетом вида убираемой культуры и условий эксплуатации. Так, для пшеницы:

молотильный барабан устанавливают на скорость 900-1300 об/мин;
зазор основной деки — на 8-12 мм;
отверстия решета — 8-10 мм;
пазы вентилятора — точки 2-3;

частота вращения вентилятора — 700-850 об/мин.

Эксплуатация

Эксплуатация зерноуборочного комбайна должна осуществляться по инструкции:

Проверяют уровень масла в двигателе, коробке, баке гидравлики, охлаждающую жидкость в радиаторе, топливо в топливном баке.
Выбирают подходящую передачу при среднем положении рычага хода, толкают вперед и начинают движение.
Регулируют скорость езды, проверяют тормоза.
При температуре воздуха ниже 0°С двигатель должен поработать несколько минут на холостом ходу.
Переключение скоростей осуществляют на ровной поверхности земли. Сначала переключатель устанавливают на нейтральную передачу, затем на желаемую.
Педали тормоза сцеплены. Системой пользуются плавно. Запрещено двигаться по наклонной вниз на нейтралке.
При движении комбайна по дорогам общего пользования жатки устанавливаются на свои места, направление передних и задних фар должно быть отрегулировано, включается только ближний свет. Зерновой бункер пустой.

При езде по полю используют тормоза управления для снижения разворотного радиуса. На мягких участках уменьшают давление в передних шинах. На крутых склонах устойчивость улучшается с повышением давления колес. Если бункер загружен наполовину, шансы перевернуться минимальны.
При обмолоте для обеспечения равномерной загрузки работают на больших оборотах силового агрегата. Предварительно регулируют скорость движения, высоту среза и мотовило так, чтобы загрузка хлеба происходила равномерно и непрерывно. Затем производят пробный заезд с отрегулированными параметрами.

Работы по установке оборудования, настройке и ремонту должен выполнять специалист, обладающий знаниями и навыками по работе с комбайном.

Зерноуборочный комбайн | Сельскохозяйственная техника АО ММЗ

Зерноуборочный комбайн — зерноуборочная машина (жнея-молотилка), выполняющая последовательно непрерывным потоком и одновременно: срезание хлеба (то есть растения), подачу его к молотильному аппарату, обмолот зерна из колосьев, отделение его от вороха и прочих примесей, транспортировку чистого зерна в бункер и механическую выгрузку из него.

Одна из важнейших сельскохозяйственных машин, способная выполнять сразу несколько различных операций. Например, зерноуборочный комбайн срезает колосья, выбивает из колосков зёрна и очищает зёрна струёй воздуха. Сложная машина выполняет функции трёх простых — жатки, молотилки и веялки.

К зерноуборочным комбайнам выпускаются дополнительные приспособления, позволяющие собирать разные сельскохозяйственные культуры.

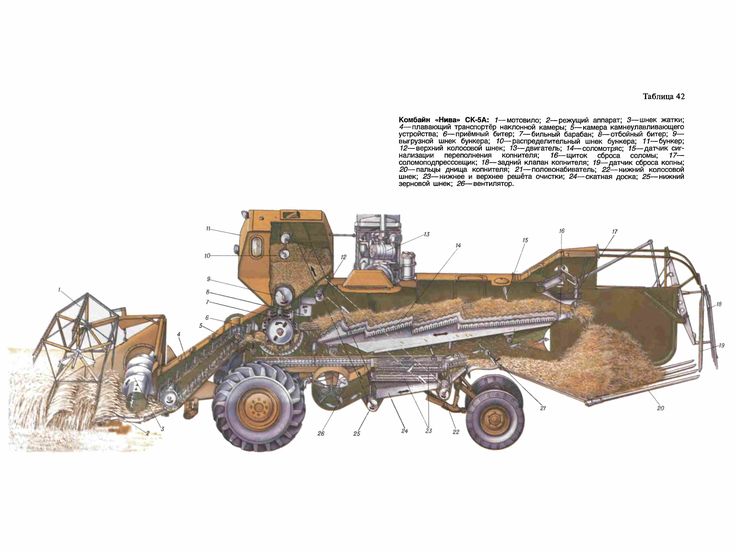

Комбайн СК-5 «Нива»

Устройство зерноуборочного комбайна

Основные части зерноуборочного комбайна:
1 Мотовило
2 Режущий аппарат
3 Шнек
4 Наклонная камера с транспортёром
5 Камнеуловитель
6 Молотильный барабан
7 Дека
8 Соломотряс
9 Транспортная доска
10 Вентилятор
11 Решето половы
12 Колосовое решето
13 Колосовый шнек
14 Возврат колосков
15 Зерновой шнек
16 Бункер для зерна
17 Измельчитель соломы
18 Кабина управления
19 Двигатель
20 Разгрузочный шнек
21 Отбойный битер

Стебли, срезанные режущим аппаратом (2) с помощью мотовила (1) направляются на платформу жатки, где шнек (3) транспортирует срезанную хлебную массу к центру жатки и пальцами, которые имеются в центральной части, проталкивает в наклонную камеру (4), где имеется транспортёр, подающий стебли в приёмную камеру молотилки. В корпусе комбайна перед молотильным барабаном (6) имеется камнеуловитель (5), в который из хлебной массы выпадают камни. Молотильный барабан производит обмолот колосьев, вымолоченное зерно, полова и мелкие примеси просыпаются сквозь деку (7) на транспортирующую решётку (9). Солома и оставшиеся в ней невымолоченные колосья выбрасывается на клавиши соломотряса (8), где за счёт вибрации и возвратно-поступательного движения клавиш, а также их специальной конструкции происходит отделение зерна от соломы которое просыпается на решето (11) (грохот). Вентилятором (10) под решето подаётся воздух для очистки зерна от лёгких примесей, более тяжёлые примеси отделяются за счёт вибрации решета. Солома по соломотрясу поступает в измельчитель (17) или копнитель (на схеме отсутствует, устанавливается вместо измельчителя). Также солома может выкладываться за комбайном в валок без измельчения для последующего её сбора с помощью пресс-подборщиков. Очищенное зерно ссыпается в камеру зернового шнека (15) который подаёт зерно в бункер (16). Недомолоченные колосья по решетке поступают на поддон, по которому они ссыпаются в колосовой шнек (13), возвращающий колосья в молотильный барабан.

Существуют также так называемые роторные комбайны. В них в отличие от классического комбайна вместо молотильного барабана, отбойного битера и соломотряса установлен продольный ротор. Данное решение позволяет увеличить производительность и уменьшить потери зерна, однако требует более мощного двигателя и хуже работает при большой влажности. Наиболее рационально использовать роторные комбайны на полях с большой урожайностью.

Наряду с традиционной жаткой, содержащей режущий аппарат, зерноуборочные комбайны могут быть агрегатированы жатками очёсывающего типа. Это позволяет существенно увеличить производительность комбайна при уборке колосовых и метёлочных зерновых культур при определённых условиях.

Зерновой комбайн модифицируется для работы в различных условиях и под уборку определённых видов зерна. Адаптация может производиться за счет применения специальных насадок либо выпуском отдельной модели. Для работы на почвах повышенной влажности, в частности, при уборке риса, на комбайне вместо колёсного применяется гусеничный тип шасси. Для повышения производительности, снижения потерь зерна, а также при работе с труднообмолачиваемыми или легкоповреждаемыми культурами, применяются двойные молотильные аппараты, в том числе с различными типами первой и второй молотилок. Основной тип двигателя, применяемый на комбайнах, — дизельный, который обеспечивает как движение, так и работу внутренних систем. Управление рабочими органами осуществляется с помощью гидравлической системы.

Современные комбайны наряду с функцией обмолота зерновых культур, обладают прочной конструкцией, выравнивающей системой для склонов, большой вместимостью бункера для зерна, скоростной разгрузкой и лучшей производительностью. К особенностям современных комбайнов относят повышенный уровень комфорта для пилота-комбайнера: цветной монитор в кабине с возможностью коммуникации с отдельными системами комбайна, управление интенсивной каскадной очисткой, контроль над возвратом, измельчением и широким разбрасыванием соломы и половы несколькими режимами, управление точной подачей топлива, низкий уровень шума в кабине, мощная система охлаждения, полный обзор поля за счёт прозрачных стенок кабины, а также высокоточный датчик урожайности, датчик влажности, создание карт урожайности на основе дифференциальной глобальной системы позиционирования (DGPS), программное обеспечение для настольных систем и услуги по его поддержке, лазерная система SmartSteer™ ведения комбайна на «автопилоте», параллельный проход от ряда к ряду с точностью до 1-2 см, решения для интегрированной системы управления (датчики и регуляторы).
