Как вставить пилку в лобзик (электрический, ручной и стационарный)


Эффективность работы пилящего инструмента, во многом зависит от качества его режущей части. В случае с лобзиком, на работу влияет ещё и правильность установки пильного полотна, которое, в данном устройстве, является расходным элементом, требующим периодической замены. Наиболее частые проблемы с установкой режущего элемента, возникают по неопытности у новоиспеченных владельцев инструмента. Чтобы раз и навсегда прояснить данный вопрос, было создано это короткое, но достаточно информативное руководство с наглядными видеороликами.

Разновидности лобзиков

Прежде чем переходить к непосредственной конкретике, описывающей процесс установки пилки, стоит уточнить типы затрагиваемых инструментов. Так как устройство “лобзик” имеет довольно много воплощений, заранее сообщаем, что в данном руководстве мы затронем 3 его разновидности: ручной, электрический и стационарный. Ленточная пила, которую так же иногда называют лобзиком, в данной статье фигурировать не будет. Теперь пара слов о каждом типе рассматриваемых устройств.

Ручной лобзик

Самый дешевый вариант инструмента для произведения фигурного распила древесины и её производных. При использовании специальных полотен, может использоваться для распила металла небольшой толщины. Скорость работы и качество реза, целиком зависит от опыта и физических данных работника. Достаточно прост в использовании и не требует многочасового изучения.

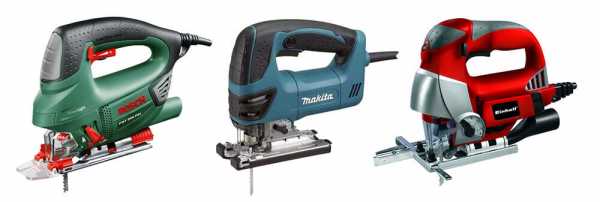

Электрический лобзик


Более продвинутая и дорогая разновидность инструмента для проведения прямых, поперечных, наклонных и фигурных распилов. В зависимости от установленных пильных полотен, может работать с древесиной, пластиком, металлом и даже керамикой. Имеет высокую частоту хода пилки, за счет чего обычно уменьшается качество и точность распила. Иногда электрический лобзик по справедливости называют ручным, так как, во время использования его необходимо держать. Данный инструмент, считается одним из самых востребованных в быту, уступая по популярности разве что шуруповерту и дрели.

Стационарный лобзик

Очень удобный и функциональный станок для любительской и профессиональной работы. Широко используется в промышленности и в быту. Работает с тонкими пилками, как ручной лобзик, но в скорости распила не уступает электрическому. Главным плюсом использования стационарного лобзикового станка, является полная свобода обеих рук, что позволяет более точно контролировать положение заготовки во время обработки. Устройство хорошо справляется с прямолинейным распилом, но в первую очередь, предназначено для фигурного.

Закончив с кратким описанием устройств, можно переходить к главному вопросу статьи. Давайте рассмотрим, как вставить полотно в лобзик и какие нюансы стоит при этом учитывать. Начнем с электрических моделей.

Как вставить пилку в электролобзик

Более чем за 30 лет активного существования на рынке инструментов, электрический лобзик претерпел множество изменений, которые не обошли стороной и зажимную конструкцию. Современные и устаревшие модели устройств, имеют идентичное строение и колоссальные различия в деталях. На сегодняшний день, крепление пилки в электролобзике может быть представлено в 3-х вариациях: колодочное, винтовое и быстрозажимное. Первые 2 типа, можно отнести к одной группе, а последний, разделить на 3 распространенных механизма. Давайте разберемся, что представляет из себя каждый вид крепления, как им пользоваться.

Колодочное крепление


Одна из наиболее распространенных разновидностей зажимов пильного полотна. Состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Из плюсов данного элемента, можно выделить его универсальность. Винты крепления пилочки эл лобзика имеют приличный запас затяжки, что позволяет устанавливать в устройство полотна с разными типами хвостовиков. Негативным моментом при использовании подобного зажима, может быть перекос пилки во время установки, что может осложнить работу и стать причиной поломки инструмента.
Замена пилки в колодочном креплении происходит достаточно просто. Шляпки винтов, обычно заточены под небольшой шестигранник, который идет в комплекте с устройством и располагается на корпусе или кабеле. Первым делом, необходимо поочередно ослабить винты (не откручивая полностью) и вынуть старую пилку. Когда крепежный элемент будет свободен, вставляем в него новое пильное полотно (зубчиками вперед) и поочередно, равномерно затягиваем болты. Закручивать лучше плавно, по пол оборота один, и так же второй. При этом проверяйте, чтобы пилка стояла под углом ровно в 90° по отношению к подошве лобзика. Затянув полотно с достаточной силой, можно приступать к работе.

Винтовое крепление

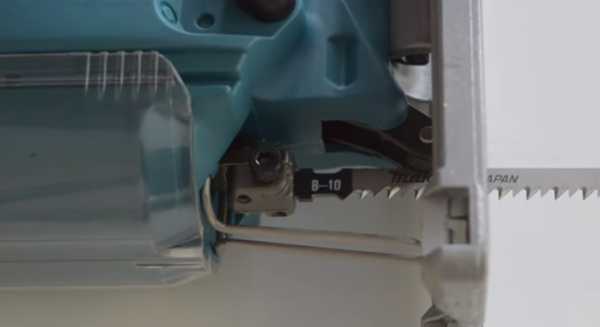

Более удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.
Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.
Быстрозажимное крепление
Как можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.
Все-же, несмотря на отрицательные стороны быстрозажимного крепления, оно значительно ускоряет процесс работы с разными типами материалов и имеет весомое право на существование. Всего существует 3 подвида данного устройства, различаемые расположением рычагов: фронтальный, боковой и радиальный.

Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.

Ремонт зажима пилки

К всеобщему сожалению, многие производители электроинструмента, зачастую экономят на материалах, что снижает срок эксплуатации выпускаемых устройств. Периодическим поломкам подвержен и зажим для пилки электролобзика, на который приходиться серьезное давление при работе. Ниже, мы расскажем, что может случиться с колодочным креплением и каким образом можно устранить поломку.
При продолжительной эксплуатации лобзика, в связи с нагрузками на узел крепления полотна, колодочный зажим может серьезно деформироваться. Повреждения могут быть незначительными, выраженными легкой деформацией колодки, и очень серьезными, превращающими деталь в бесполезный кусок металла.

Самым простым вариантом восстановления работоспособности своего лобзика, будет покупка и установка новой, идентичной колодки. Подобный элемент можно найти на строительных рынках, в магазинах инструментах. Благо, встречаются такие детали, довольно часто. При этом, не факт, что качество нового крепления, будет лучше или хотя-бы не хуже старого. Главное, что инструментом можно будет работать. Видео, по установке новой колодки смотрите далее.

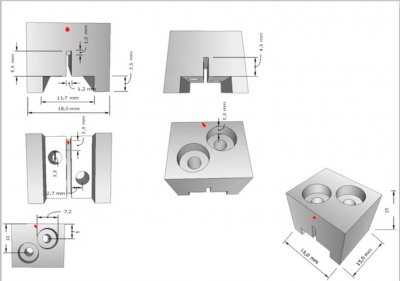

Более долгий и надежный вариант подойдет продвинутым мастерам с опытом и набором необходимого оборудования. Следующий способ заключается в том, чтобы сделать пилкодержатель для электролобзика своими руками. Для изготовления собственной колодки, потребуется:
  • Кусок стали: 18x15x15 (длина, ширина, высота)
  • Ножовка по металлу
  • Болгарка с диском по металлу (желательно алмазным)
  • Дрель со сверлом по металлу на 4 мм
  • Тиски
  • Линейка или штангенциркуль
Процесс изготовления предельно понятен для бывалого жестянщика, но для большей наглядности демонстрируется в следующих фото.
Если у Вас не достает навыков в работе с металлом, рекомендуем отдать следующий чертеж в ближайшую токарную мастерскую, где деталь изготовят на заказ.

Как вставить пилку в ручной лобзик

Как правило, с использованием обычного ручного лобзика, связано куда меньше проблем, чем с его более продвинутыми, электрическими аналогами. Как бы то ни было, по данному инструменту есть несколько полезных рекомендаций, часть из которых касается установки пильного полотна. Давайте проясним, как правильно вставить пилку в ручной лобзик, не осложнив при этом дальнейший процесс выпиливания.
Первое, на что следует обратить внимание – это само место расположения пилки в местах крепления. Для наилучшего сцепления, хвосты пилки должны быть зажаты не с краю или за винтом, а на 1-2 мм перед ним, как указано на изображении выше. Перед установкой, помните, что зубья полотна всегда направлены к ручке, так как пиление происходит при движении инструмента вниз.
Сначала, край пилки следует зафиксировать у рукоятки. Далее необходимо слегка сжать края дуги и затянуть другой конец полотна в противоположном креплении. Для этого можно упереть инструмент в край верстака и надавить на него грудью. При этом одной рукой вставить пилку в пазы, а другой затянуть барашковое крепление. Если размер креплений не позволяет надежно зафиксировать их рукой, можно слегка подтянуть пассатижами. Главное не перестараться, дабы не сорвать резьбу.

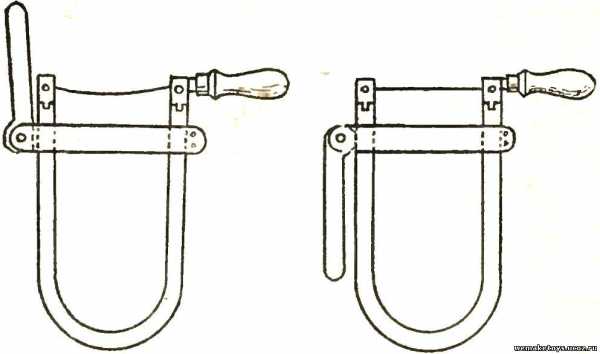

Для лобзиков с трубчатой дугой, существует специальное приспособление, которое, в большинстве случаев, является частью выпиловочного столика. Данное изделие представляет собой 2 круглых паза, расположенные на ребре доски. Инструмент вставляется в выемки, после чего пилка спокойно затягивается в зажимах. Узнать, как вставить пилку в ручной лобзик более подробно, можно в нижеприведенном видеоролике.

Как установить пилку в лобзиковый станок

Рассматривая способы установки пильного полотна в лобзик, мы не могли обойти вниманием самый продвинутый тип данного устройства. При работе на стационарном лобзиковом станке используют тонкие полотна со штифтами на концах, схожие с теми, что используются в ручном инструменте. В некоторых моделях предусмотрены переходники для работы с пилками без штифтов, но данная функция считается довольно редкой. Если Вы стали обладателем подобного станка недавно и ещё не знаете, как вставить лезвие в лобзик подобного типа, просто ознакомьтесь со следующим текстом.
Неоспоримым плюсом штифтовых пилок, является простота их установки, не требующая откручивания и затяжки зажимов. В любом лобзиковом станке предусмотрены специальные пазы, где размещаются и фиксируются концы полотна. В первую очередь, пилку устанавливают в нижний элемент крепления, после чего в верхний. Зубья установленного полотна должны смотреть вниз и быть направлены на оператора. Убедившись в корректности расположения режущей стороны, остается произвести затяжку при помощи специального рычага, расположенного в противоположной части устройства, сверху. Для проверки натяжения слегка щелкните по пилке ногтем, как по гитарной струне. Высокое звучание будет означать, что полотно готово к работе.

Установка пилок без штифтов, в каждом устройстве реализована по-разному, но абсолютно везде происходит через переходники. Первым делом необходимо затянуть хвосты полотна в переходник, после чего зафиксировать собранную конструкцию в крепежах станка. Чтобы более наглядно увидеть, как правильно вставить пилку в лобзик, рекомендуем ознакомиться со следующим видео.

instrumentoria.ru

Как вставить пилку в электролобзик: инструкции по замене

Важно не только знать, как правильно вставлять пилку в электролобзик, но и научиться выбирать ее для своего инструмента. Ведь для каждого материала необходимо подбирать свой вариант.

При работе с различными материалами требуется частая замена пилок. Не существует универсальной модели, которая одинаково эффективно будет работать и с металлом, и с древесиной.

Советы по выбору пил

При замене пилки важно знать, что и на что вы собираетесь менять. Даже если вы работаете только с древесиной, то замена пильного полотна может понадобиться из-за износа старого или смены толщины бруса.

Все пилы имеют свои обозначения. Те, что используются для работ по дереву, маркируются аббревиатурой HCS, а те, что по металлу имеют маркер HSS.

  1. Выбирая пилу для работы лобзиком, стоит знать, какой материал будет ею обрабатываться. Для мягких материалов подойдут инструменты из высокоуглеродистой стали.
  2. Если вам нужно получить прямой спил, то следует выбрать прямую пилу с широкими зубьями.
  3. Для спилов по форме применяются тонкие модели.
  4. Ламинат рекомендуется резать специальными приборами, которые имеют обратный наклон.
  5. А вот инструменты по металлу, как правило, не бывают прямыми, их зубцы имеют разный размер.
  6. Для стали рекомендуется применять инструмент в форме волны.
  7. Для керамики подойдут пилки, которые совсем не имеют зубцов (с карбидным напылением), а вот для пластика необходимы средние зубцы.
  8. Не выбирайте короткие модели. По правилам, пила должна выходить из распильного материала.
  9. Не используйте инструмент со слишком крупными зубцами, это может повредить материал.

Пилы, изготовленные из биметаллического материала, являются самыми качественными и долговечными. В замене они нуждаются реже других моделей.

Пилка для электролобзика из биметаллического материала

Инструкция по замене пилы

Как заменить пилку в электролобзике? Универсального способа не существует – инструкция будет различаться в зависимости от типа крепления. Рассмотрим инструкцию для каждого вида.

Электролобзики с быстрозажимной системой:

  1. Такой инструмент оснащен специальным рычагом, освобождающим пилку, поэтому снимать защитный кожух необязательно.
  2. Потяните за рычаг, этим вы раскроете замок, подав шток вперед.
  3. Вставьте хвостовик пилки в лобзик и отпустите рычаг.
  4. При помощи регулировочного винта зафиксируйте ее в правильном положении.

Электролобзики с замочным креплением:

  1. Откройте защитный панцирь инструмента.
  2. Проверните рычаг на штоке для установки пилки.
  3. Отпустив рычаг, придвиньте пилку к зажиму.

Электролобзики с винтовой системой:

  1. Снимите защиту (кожух).
  2. При помощи специального шестигранного ключа ослабьте винт.
  3. Вставьте полотно в специальное отверстие зубьями вперед.
  4. Затяните крепление.
  5. Установите защиту.

Детально разберитесь с тем, как установить пилку правильно. Не следует зажимать ее слишком сильно, иначе срез получится неровным.

Советы

Для того чтобы электролобзик прослужил вам долгое время, необходимо соблюдать несколько рекомендаций:

  1. Не забывайте проверять настройки инструмента перед работой.
  2. Для того чтобы избежать обламывания материала в процессе работы, используйте специальные вкладыши.
  3. При замене пильного полотна проявите внимательность и осторожность. Не перетягивайте крепления, но и не оставляете их слишком свободными.

Пилок для электролобзика существует великое множество. Они могут различаться по длине, толщине и форме зубьев. Заменить пилку самому не сложно, главное знать, как правильно это сделать.

tehnika.expert

Как вставить пилку в лобзик?

Ремонт и устройство электролобзика.

04.10.2009 22:40:27

Электролобзики.

Как работает.

В конструкцию высококачественных электролобзиков входит электроника, обеспечивающая постоянную скорость работы, и идеально сбалансированные электродвигатели, дающие минимум вибрации. Этот тип лобзиков работает относительно бесшумно и аккуратно при условии использования острой пилки.

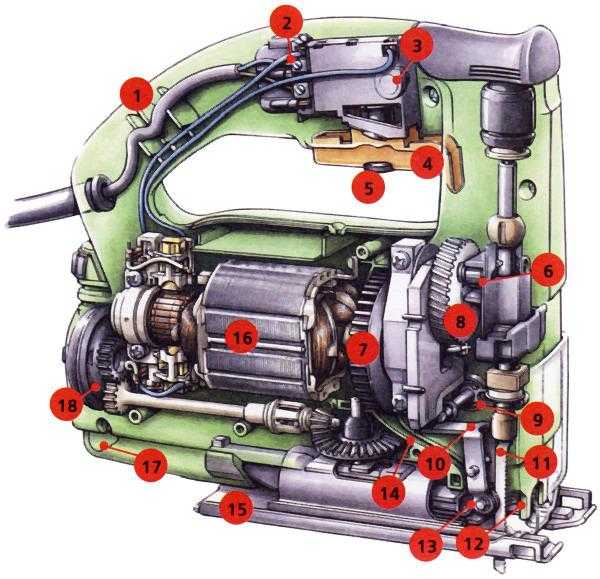

Рис. 1 Устройство электролобзика

1. Прижимная планка шнура10. Маятниковый механизм
2. Клеммы шнура 11. Пилка
3. Стопор курка12. Защитный ограничитель
4. Курок13. Опорный ролик пилки
5. Регулятор выбора скорости 14. Воздуховод
6. Эксцентрический шарнир15. Опорная плита
7. Охлаждающий вентилятор16. Электродвигатель
8. Редуктор17. Вывод опилок
9. Регулятор маятникового действия18. Регулятор опорной плиты

Простейший электролобзик перемещает пилку строго вверх и вниз. Лобзики с маятниковым (или орбитальным) действием режут быстрее, перемещая пилку вперед при рабочем ходе вверх и отводя ее назад при холостом ходе вниз, что очищает пропил. Вертикальное движение достигается с помощью шарнира, эксцентрически закрепленного на шестерне, которую приводит во вращение электродвигатель. В то же время отдельный вертикально перемещающийся штифт качает опорный ролик пильного полотна, который, в свою очередь, качает полотно.

У большинства электролобзиков охлаждающий вентилятор гонит воздух по воздухопроводу для удаления опилок с линии пиления. У некоторых моделей есть функция отвода опилок: опилки из рабочей зоны удаляются с помощью подсоединенного сзади лобзика гибкого шланга бытового пылесоса.

Односкоростной лобзик пилит с постоянной скоростью, но у большинства лобзиков есть плавная регулировка скорости для оптимизации работы с разными материалами. У таких лобзиков количество циклов перемещения пилки регулируется курковым выключателем, являющимся одновременно выключателем-регулятором.

Максимальная эффективность использования лобзика

Пильные полотна следует заменять сразу, как только они затупляются, не говоря уже о поломке. Тупые пилки и пилят плохо, и дают дополнительную нагрузку на двигатель и редуктор.

Есть специальные пилки для резания различных материалов; пилки для древесины бывают с различной конфигурацией зубьев: для тонкого, ускоренного или более чистого пиления.

При выполнении работы обязательно ставьте соответствующую ей пилку.

Посмотрите рекомендации изготовителя по оптимальной скорости и маятниковому действию лобзика для материала, который вы пилите.

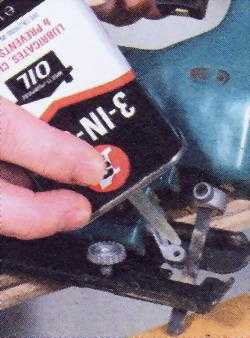

Время от времени смазывайте опорный ролик пилки каплей светлого машинного масла.

Рис. 2 Смазывайте опорный ролик

ЧИСТКА ЭЛЕКТРОЛОБЗИКА

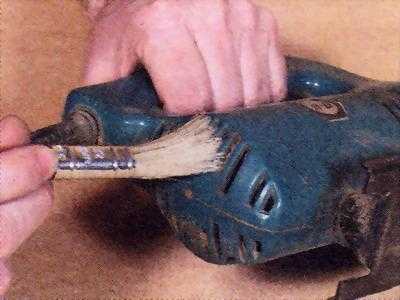

Кистью сметите пыль с вентиляционных отверстий и отверстия для вывода опилок и протрите весь корпус. Если некоторое время вы не будете пользоваться лобзиком, немного смажьте открытые металлические части для предупреждения коррозии. Перед использованием лобзика не забудьте протереть эти части.

Рис. 3 Чистка электролобзика

ЛОБЗИК УВОДИТ В СТОРОНУ
Тупая или погнутая пилка

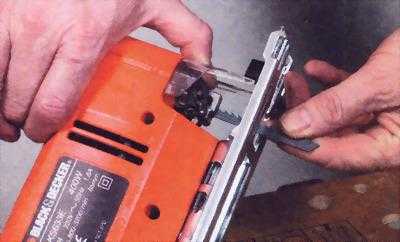

Не медлите с заменой тупой или поврежденной пилки.

Рис. 4 Пилку меняйте при первой необходимости

Опорный ролик пилки требует регулировки

У некоторых моделей опорный ролик пилки можно отрегулировать, подавая вперед и назад, так, чтобы он только касался задней кромки пилки. Иногда ролик прикреплен к опорной плите лобзика, и для этого надо ослабить крепеж и произвести смещение вперед или назад. Не забудьте потом вновь затянуть весь крепеж.

Рис. 5 Отрегулируйте опорный ролик

Неправильная техника пиления

Нажим на лобзик в направлении пиления может уводить его с нужной траектории. Отведите инструмент назад и постепенно выходите на требуемую линию пиления, уменьшив толкающее усилие.

Короткую направляющую можно удлинить, привернув к ней длинную рейку из твердой древесины.

Рис. 6 Удлините направляющую

ЗАЕДАНИЕ ОПОРНОГО РОЛИКА РЕЙКИ

Если вы забыли смазать ролик, то его может заедать. Если смазка не разрешит проблему, попробуйте заменить ролик. У некоторых лобзиков это может повлечь замену всей опорной плиты. У других моделей придется разбирать корпус, чтобы снять поврежденный ролик.

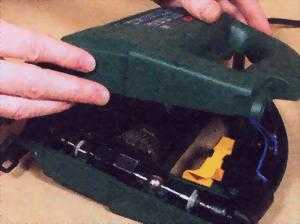

  1. Снимите пилку и положите лобзик на стол или верстак так, чтобы можно было разделить две половинки корпуса. Отметьте точное положение деталей и проводов, стараясь без нужды не трогать их.

Рис. 7 Аккуратно разберите корпус

  1. Выдвиньте ролик из его углубления и установите новый. Затем соберите корпус, обеспечив возврат всех компонентов в первоначальное положение.

Рис. 8 Выньте ролик из его углубления

РАСЩЕПЛЕНИЕ ДРЕВЕСИНЫ

Когда полотно режет древесину во время хода вверх, оно стремится отщепить кусочки древесины по обе стороны пропила на верхней поверхности заготовки.

Переверните заготовку, с тем чтобы лицевая сторона находилась снизу, либо поместите заготовку между двумя листами ДВП высокой плотности.

Некоторые лобзики комплектуются вкладышами против расщепления, которые «окружают» пилку и удерживают древесные волокна по обе стороны пропила. У других лобзиков для выполнения той же функции есть соответствующая регулировка щели опорной плиты.

Рис. 9 Отрегулируйте щель опорной плиты

ДРЕВЕСИНА ГОРИТ

Если древесина при ее пилении начинает обугливаться и дымиться, то, возможно, пилка тупая или деформирована скручиванием. Установите новую пилку и не давите сильно на лобзик.

Увеличение маятникового хода может предупредить забивание пропила опилками — посмотрите в руководстве рекомендации по оптимальным параметрам этой функции.

Рис. 10 Попробуйте увеличить маятниковый ход

ЛОБЗИК ВНЕЗАПНО ОСТАНОВИЛСЯ
Перерезан шнур

Это вполне возможно, если шнур находится впереди лобзика или оказался под заготовкой.
Шнур питания может быть подсоединен к доступным винтовым клеммам, и тогда вы сможете заменить его самостоятельно. Если обрезанный шнур имеет достаточную длину, то зачистите его концы для подсоединения. Если нет, купите новый шнур такого же типа. Все инструменты с двойной изоляцией подсоединяются двухжильными шнурами.

Рис. 11 Замена шнура

СОВСЕМ НЕ РАБОТАЕТ
Нет электропитания

Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо УЗО.

Лобзик не включен в розетку

Убедитесь, что вилка лобзика включена в розетку и что в розетке есть электроэнергия.

Перегорел предохранитель вилки

Замените предохранитель в вилке. Если предохранитель снова перегорит при включении вилки в розетку, проверьте прибор в сервисе.

Неправильное подсоединение вилки

Если возможно, разберите вилку и проверьте правильность подсоединения вилки.

Обрыв в шнуре

Если шнур питания подсоединен к доступным винтовым (или простым зажимным) клеммам, то можно проверить шнур на обрыв и при необходимости заменить его. Электроинструменты с двойной изоляцией подсоединяются двухжильным проводом.

Если непонятно, как подсоединен шнур к клеммам, заменяйте подозрительный шнур в сервисе.

Сработала тепловая защита

Большинство электроинструментов оборудовано тепловой защитой, или термовыключателем максимального тока, для защиты электродвигателя от перегрева. Если воздухозаборные отверстия заблокированы, то может сработать тепловая защита, отключив питание.

Прочистите решетки и дайте лобзику остыть — выключатель тепловой защиты включится автоматически.

Если вы долго работали на медленной скорости, то снимите пилку и погоняйте электродвигатель на максимальной скорости примерно 3 минуты.

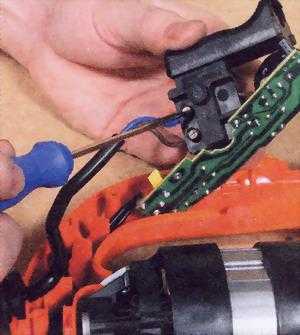

Неисправный выключатель

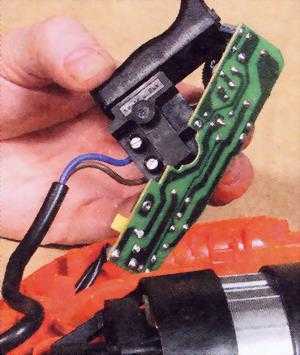

Выключатели-регуляторы имеют сложную подводку проводов и могут подсоединяться к монтажным платам. Выключатели такого типа или с паяными контактами проверяйте и при необходимости меняйте в сервисном центре.

Рис. 12 Замена выключателя

Плохой контакт

Вибрация и тяжелый режим работы могут ослабить внутренние соединения лобзика. Проверьте внутренний электромонтаж для обнаружения ослабленных контактов.

У других электроинструментов облуженные кончики проводов могут вставляться в винтовые клеммы. Такие контакты печально известны своей способностью ослабевать.

Рис. 13 Проверьте контакты

Разряжена батарея

Если аккумуляторный лобзик не включается, попробуйте зарядить аккумуляторную батарею.

Не позволяйте батарее полностью разрядиться, так как в некоторых случаях это может привести к ее полному выходу из строя. Подзаряжать батарею следует сразу при заметном снижении скорости работы лобзика.

Неисправен электродвигатель

Изношенные или залипающие щетки могут нарушить работу электродвигателя.

ГЛАВНОЕ -БЕЗОПАСНОСТЬ
  • Перед сменой пилки, чисткой или техобслуживанием лобзика обязательно вынимайте его вилку из розетки.
  • Убедитесь, что снизу заготовки нет помех пилению, и обеспечьте, чтобы шнур все время был позади лобзика.
  • Не держите пальцы рядом с линией пиления.
  • Прежде чем положить лобзик, выключите его и дождитесь остановки пилки.
  • При пилении древесины и искусственных древесных материалов пользуйтесь защитной маской или отводом пыли и опилок.

Автор: А. Джексон


Источник:

stroyvolga.ru

Как правильно вставить и закрепить пилку в электролобзике

Электролобзик – универсальный инструмент. Он способен заменить ножовку, болгарку, фрезер и даже циркулярную пилу. Им можно обрабатывать самые разнообразные строительные материалы – древесину, металл, керамику, ламинат, стекло, гипсокартон, кафель, пластик и многие другие. Однако для правильного функционирования этого прибора важно знать, как правильно вставить пилку в электролобзик. Для каждого конкретного случая подбирается определенная пилка или полотно.

Как правильно закрепить пилку


Любой мастер сталкивается с тем, что ему предстоит заменить пильное полотно. Ситуации бывают разные: либо полотно недолговечно, либо необходимо произвести различные операции.

Наиболее простой способ крепежа – задействование замков, закрепить которые можно с помощью ключа. Оптимальным вариантом для такого крепления является электролобзик, имеющий сбоку один винт. Это надежный способ для фиксации полотен любой толщины и типа.

На данный момент в продаже есть множество моделей, привлекающих своей доступной стоимостью, разве что пилка у них прижимается особой колодкой с прорезью. Для затягивания такой колодки предусматриваются два винта с фронтальным расположением.

Однако во время установки полотна могут возникнуть определенные сложности. К примеру, режущая деталь в лобзик может быть вставлена правильно, но зажата она будет неравномерно – в результате во время работы будет заметен перекос. Вторая ситуация – замок может заклинить при извлечении полотна. Еще одна возможная проблема – срыв резьбы винтов или разлом передней колодки (случается, если неправильно закрепить пилку, которая во время работы будет биться об обрабатываемый материал).

Наиболее удобный тот лобзик, в котором система крепления – быстрозажимная. Но в этом случае отмечается определенный недостаток, заключающийся в том, что толщина зажимаемых полотен строго ограничена.

Особенность быстрозажимного крепления полотна

Для реализации такого зажима существует много способов. Разница с «классическими патронами» в том, что нет универсальности. То есть пилка должна иметь одинаковый хвостовик. Кроме того, будет люфт. Как правило, это не особо важно, так как можно подобрать оптимальное полотно. Если закрепить пилку между осями электрического лобзика, люфт никак не будет мешать эффективной работе, так как он обычно продольной формы.

Сама пилка вставляется очень просто. Необходимо заметить, что электролобзик с нешироким полотном может делать довольно сложные варианты изгибов. Достигается это следующими способами:

  • В процессе пиления лучше поворачивать инструмент или доску в ту же сторону.
  • Некоторые электролобзики оборудованы скроллером – специальным приспособлением, которое позволяет поворачивать пилу в процессе работы (положение самого инструмента здесь не играет роли).

Скроллер на электролобзике выглядит как ручка, расположенная сверху корпуса. Лезвие может быть вставлено в инструмент в четырех позициях. Когда лезвие поворачивается, необходимо обратить внимание на один нюанс – давление на полотно должно оказываться лишь на заднюю кромку, в особенности в процессе поворота. Если не учитывать этот момент, пилка спустя время может искажаться и деформироваться, что в конечном итоге приведет к ее порче.

Одним словом, пилку довольно просто поставить в лобзик, и с заменой способен справиться даже начинающий работник. Однако существует несколько способов установить пилку  в электрический лобзик, что зависит от самого инструмента, с которым предстоит работать.

pro-instrument.com

Как правильно подобрать и как вставить пилку в электролобзик

Электролобзик в хозяйстве - вещь незаменимая. Современными моделями электролобзиков можно пилить не только дерево. Они могут также справляться с пластиком и алюминием и даже керамикой. Но для каждого материала следует приобретать свои пилки. О том, как правильно подобрать пилку к материалу, и о том, как вставить пилку в электролобзик, и пойдет речь в настоящем материале.

Общее в пилках

Вне зависимости от прижимной системы самого электролобзика, все пилки имеют одинаковые, стандартные шлицы под держатель. Поэтому искать пилки под какую-то определенную модель лобзика нет необходимости. Они все прекрасно подойдут к любой модели. А вот как вставить пилку в электролобзик, это уже будет зависеть от того, как сконструировано само крепление на электроинструменте.

Различие в пилках

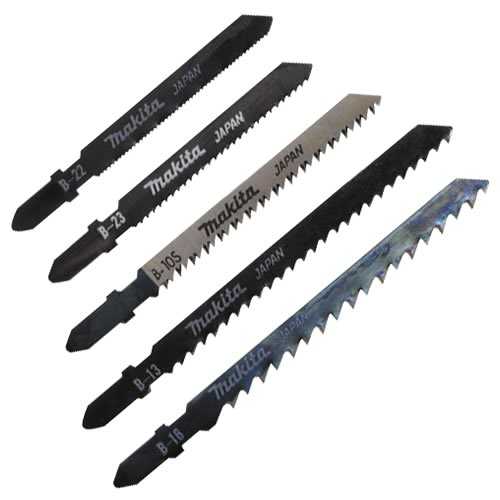

Глядя на витрину, можно разглядеть, что у одних пилок зубцы большие, у других – поменьше. Именно это и говорит о том, что каждой пилке – свой материал. Можно понять, что пилка с большими зубцами больше подойдет для мягкой древесины, в то время как резку металлических заготовок будет под силу выполнить только пилке с мелкими зубчиками.

Разнятся пилки и по материалам, из которых они изготовлены, и по длине. Более подробная их классификация будет приведена чуть ниже.

Классификация пилок к электролобзикам

Иногда некоторыми пилками спецы совершают пропилы в разных материалах. Мы будем руководствоваться советами бывалых знатоков и пояснять, для чего лучше всего использовать ту или иную пилку, исходя из их рекомендаций.

  • Т101D – большие зубчики, поэтому пропил будет грубым, но самым быстрым. Отлично подходит для обычной древесины (брус, доска). Справится и с ДСП, и с фанерой.
  • Т101В – зубчики меньше, а потому и края пробила будут сохраняться чистыми. Подойдет для фанеры и оргстекла.
  • Т101BR – буква «R» на конце означает реверс. Значит зубчики расположены в противоположную сторону, хоть сама пилка та же. Лучше всего такими пилками распиливать клееную древесину, ламинат.
  • Т119ВО – ввиду тонкого поперечного сечения пилки ею можно выполнять очень аккуратную фигурную резку по таким материалам, как ДВП или ДСП, сохраняя края их максимально чистыми.
  • Т118А – мелкие зубцы и высокопрочная сталь таких пилок позволяет им производить пропилы в металлических заготовках и пластике.
  • Т224D – отлично подходит для распила/пропила алюминиевых заготовок.

Особенности креплений в электролобзиках

Теперь, когда с выбором и назначением пилок немного разобрались, будем разбираться, как правильно вставить пилку в электролобзик. Начнем с того, что каждая фирма постоянно стремится улучшить крепления на инструменте, делая их все более комфортными и простыми, причем не в ущерб надежности. Производители верно считают, чем меньше мороки будет доставлять инструмент в процессе обслуживания, тем больше возможности, что приобретут именно его. Но, между тем, еще попадаются ранние модели, крепления пилок у которых далеки от совершенства. Разберем разновидности ходовых креплений и то, как вставить пилку в электролобзик, исходя из каждого крепления, более детально.

Крепление с зажимом на болтах (колодочное)

Такое сегодня встречается все реже. Хвостовик пилки вставляется в прорезь зажима и болты заворачиваются. В процессе производится регулировка пилки, иначе может случиться некоторый перекос, и пропил будет далек от идеала. Плюс таких зажимов в том, что к таким лобзикам подходят любые разновидности пилок с любой конфигурацией хвостовика.

Иногда встречаются крепления всего с одним болтом. К примеру, некоторые модели германской фирмы Protool оснащены такими креплениями. Как вставить пилку в немецкий электролобзик, и как ее затем отрегулировать? Делается все просто. Хвостовик пилки вставляется в прорезь зажима, и болт заворачивается. Никаких особых настроек больше здесь не нужно.

Быстрозажимное крепление

Таким оснащено большинство нынешних моделей лобзиков, предназначенных для бытового использования. Если зажим фронтальный, клавиша находится спереди, если боковой, соответственно, – сбоку. Для оснастки инструмента пилкой необходимо просто отжать клавишу, вставить пилку в прорезь зажима и отпустить клавишу.

В новых моделях лобзиков смену пилки произвести еще легче. Например, тем, кто интересуется вопросом, как вставить пилку в электролобзик "Макита", скажем, что нередко в последних моделях бытового класса отжим клавиши быстрозажимного крепления осуществляется посредством нажатия на выступ (клавишу), расположенный на переднем небольшом кожухе верхней защиты, облегающей фронтальную часть. Обод кожуха в этом случае отходит вперед с края, с которого осуществляется нажатие, хвостовик пилки вставляется в прорезь держателя, клавиша отпускается, кожух становится на место, и попутно происходит фиксация хвостовика пилки в креплении.

Можно удостовериться в прочности и срабатывании крепления, подергав за пилку. Если не выскочила, значит все в порядке. Нелишним будет напомнить, что браться за полотно пилки в случае, когда инструмент подключен к сети (с аккумулятором - не поставлен на предохранитель), категорически запрещается.

Радиальный зажим

Это одна из разновидностей быстросъемного крепления. Таким частенько оснащаются лобзики германской фирмы Stayer. Как вставить пилку в электролобзик с зажимным механизмом такой конфигурации? Все просто. Прокручиваем в сторону головку зажима, вставляем пилку хвостовиком в прорезь зажима до отказа, отпускаем головку. Кому ничего не понятно или лень читать, можно посмотреть следующее видео.

Итак, как видно из вышеизложенного, ничего сложного ни в выборе расходников, ни в замене пилок нет. По большому счету - отжимаем клавишу, старая пилка выскакивает, на ее место в прорезь вставляем новую, отпускаем клавишу. Все готово. Можно работать.

fb.ru

Приспособление для натягивания пилки лобзика - Мои статьи - Новости сайта

Устройство для натягивания пилочки лобзика своими руками.

Рис.1.
На рисунке показано приспособление для стягивания пилочки лобзика.
При изготовлении лобзиком  деталей сложной формы,особенно при выпиливании внутренних контуров поделки приходится часто отвинчивать барашковую гайку,освобождать пилочку лобзика для того чтобы просунуть в высверленное отверстие.Чтобы натянуть концы рамки лобзика при установке второго конца пилки надо сжать (сблизить) их на 8-10 мм.Для этого рамку упирают в стол, а ручку надавливают грудью.Поэтому ,чтобы упростить установку пилки лобзика мы предлагаем Вам сделать это простое устройство.
Чертеж приспособления для стягивания рамки лобзика.

Рис.2.
Эксцентриковый зажим для натягивания пилочки ручного лобзика,чертеж.
Щечки и вкладыш зажима можете изготовить из фанеры или пластмассы ,рычаг-эксцентрик -из текстолита ,гетинакса или алюминия.
Из рисунка 1 можете видеть принцип установки пилочки,стягивания концов рамки лобзика ,используя данное устройство.

 А вот еще одно приспособление-станок для натягивания пилочки лобзика.

 На чертеже под №1-основание приспособления (изготовьте из доски размером 15х100х700 мм)

Под №2- бруски размером 40х40х200 мм.Между ними свободно входит рамка лобзика (смотрите рисунок).

Под №3 на чертеже -штанга,которая изготовляется из стальной проволоки Ø6 мм и вставляется в просверленное отверстие в основании.Нижний конец штанги изогнутый и вставляется в прорезь педали 4.

 Принцип работы станка.

Конец пилки закрепите в нижнем зажиме лобзика.   Установите лобзик между брусков,накиньте на верхний конец зажима крючок и,нажимая на педаль,сближайте концы рамки лобзика.В таком положении легко вставлять и закреплять пилку.

wemaketoys.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
