Как связать арматуру для ленточного фундамента: схемы вязки, основные принципы, фото

Вязка арматуры под ленточный фундамент: схема, технология

Любой знает, что устойчивость и долговечность постройки зависит от того, насколько грамотно и аккуратно уложен фундамент. Он принимает на себя статическую равномерно распределенную нагрузку в течении всего срока эксплуатации. Деформацию линейных напряжений контролирует арматура, находящаяся внутри, а сжимающие нагрузки на фундамент воспринимаются бетоном.

Вязка арматуры под ленточный фундамент — это оптимальный вариант, позволяющий скрепить металлическую составляющую будущей постройки. Эти связанные металлические пруты разного диаметра, после заливания опалубки цементобетоном, сохраняют пространственный линейный контур, заданный ему при вязке.

Когда бетон набирает прочность необходимой марки, это армирование позволяет ему сохранять нужное расположение при нагрузке. Если фиксация производилось сваркой, то при вибрации цементобетона, сварочный арматурный шов может разойтись. Это создаст вероятность напряжения внутри.

Из-за этого он может разрушиться преждевременно.

Содержание

• 1 Особенности ленточного фундамента
• 2 Виды арматуры для связывания
  • 2.1 Связывание металлической арматуры
  • 2.2 Связывание композитной арматуры
  • 2.3 Связывание стеклопластиковой арматуры
• 3 Схема, по которой распределяется арматура в ленточном фундаменте
• 4 Расчет проволоки для каркаса
  • 4.1 Типы разделения проволоки
• 5 Инструменты для связывания арматуры
  • 5.1 Крючок для связывания
  • 5.2 Самодельный вязальный крючок
  • 5.3 Шуруповерт с крючком
  • 5.4 Вязальный пистолет
  • 5.5 Связывание кусачками
• 6 Правила крепления стержней
  • 6.1 Использование скрепок, скоб, хомутов
• 7 Пошаговая инструкция
  • 7.1 Начало армирования
  • 7.2 Укладка готового арматурного каркаса
  • 7.3 Вязка остова
  • 7.4 Использование дополнительных деталей для пространственной фиксации арматуры

Особенности ленточного фундамента

Ленточный фундамент является более распространенным, нежели монолитный. Его можно использовать при строительстве из разных материалов, есть возможность сделать собственными руками. Также при его строительстве банально экономятся деньги. Но у него также есть недостаток. Производство ленточного фундамента подходит только для сухих, каменистых почв. При влажном, неустойчивом грунте устройство на большую глубину будет не рентабельным.

Ленточный фундамент – это железобетонная плита любых выбранных габаритов. Размеры зависят от давления будущего дома, оказываемого него. При строительстве важна подготовка основания. Помимо этого схема вязки арматуры также должна быть строго соблюдена.

Во избежание просадки основания и преждевременного разрушения, а возможно самого дома, производится дополнительное уплотнение для необходимой прочности основания. Если необходимо, ленточный фундамент дополняют внутренними несущими перемычками.

Глубина, на которой устанавливается ленточный фундамент, зависит от некоторых факторов. Если верхние грунтовые слои будут неустойчивыми, то подошву основания устанавливают ниже уровня промерзания. Также ее можно совместить вместе со сваями. Если уплотнение основания достаточное, то погружать ленточный фундамент ниже нет особой необходимости.

Виды арматуры для связывания

До производства работ нужно определиться с арматурой, которая лучше подойдет. Как правильно вязать арматуру для ленточного фундамента? Обвязка арматуры ленточного фундамента производится любым пневмоинструментом или крючком. А если их нет рядом? Используется подручный инструмент. Этим и хорош ленточный фундамент. Вязка арматуры может осуществляться даже пассатижами.

Рифленую арматуру используют в основных сечениях, потому как у него лучше сцепление с цементобетонном, а гладкую для связки в поперечных сечениях. Она будет стоить немного дешевле рифленой.

Связывание металлической арматуры

Существуют определенные правила вязки. При выборе арматуры необходимо выбирать соответствующую требованиям ГОСТ. При строительстве зачастую используется материал, который соответствует ГОСТ-5781-82. Имеет шесть классов прочности.

Ее можно сгибать при необходимости, а также приваривать при помощи сварочного аппарата. При изготовлении первого класса используют низкоуглеродистую сталь, а при изменении класса повышается концентрация легирующих добавок, из-за которых повышается механическая прочность.

Связывание композитной арматуры

Производится из стеклопластика, углепластика, базальтопластика. В ней содержатся волокна углерода, базальта, а также стеклянные и арамидные. Самая распространенная — это стеклопластиковая. Она легче, дешевле, не ржавеет, не гнется, не приваривается сварочным аппаратом. В отсутствие возможности сварки приходится связать композитную арматуру. Преимущество этого типа заключается в том, что она имеет низкую теплопроводность.

Связывание стеклопластиковой арматуры

Связанную пластиковую арматуру можно отличать от металлической по допустимому распределяемому весу. Выбирая армирующим материалом стеклопластиковую арматуру необходимо просчитать возможные нагрузки потому, что воспринимаемый ей удельный вес существенно отличается от веса, который способна воспринимать металлическая арматура. Сам процесс связывания остается таким же. Используются те же инструменты и те же сопутствующие материалы.

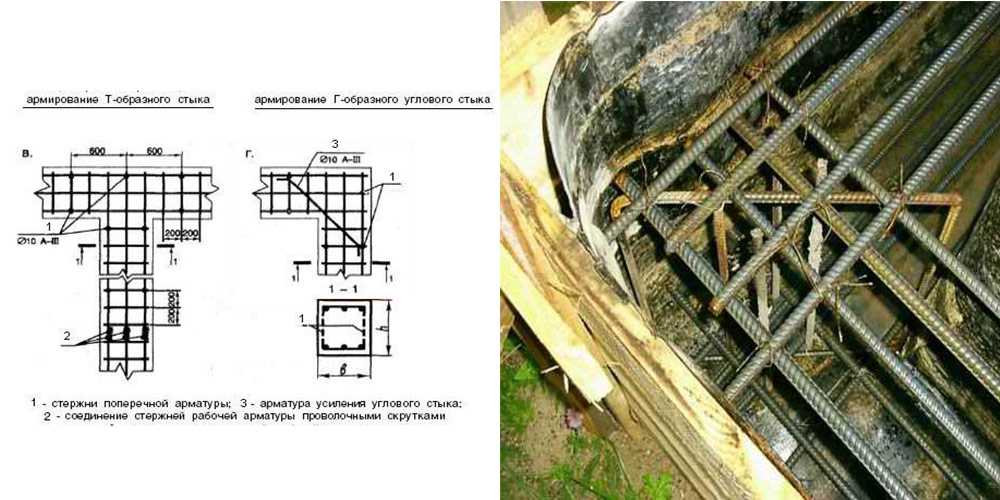

Схема, по которой распределяется арматура в ленточном фундаменте

Арматура, находящаяся в цементобетоне, распределяет нагрузку. Поэтому от качества вязки напрямую будет зависеть, насколько долго прослужит конструкция.

Особенности обустройства каркаса:

• Предпочтение отдается арматуре диаметром не менее 1 сантиметра;
• Должно соблюдаться минимальное расстояние от каркаса до внутренних краев опалубки, обычно 30-50 миллиметров;
• Между прутами не более 40 сантиметров;
• Элементы, которые идут вдоль и поперек, делаются из гладких прутьев 6-8 миллиметров;
• Между хомутами 10-50 сантиметров;
• Соблюдение количества ярусов по СНиП.

Расчет проволоки для каркаса

Как вязать арматуру на ленточный фундамент? Нужно проследить, чтобы характеристики соответствовали ГОСТ 3282-74. Ее подвергают температурной обработке, после чего она становится пластичной, не теряя прочностных качеств. Погрешность сечения не более 0,02 миллиметра.

Типы разделения проволоки

По способу обработки:

• Отожженная;
• Необработанная.

По сопротивляемости нагрузкам:

• I группа;
• II группа.

По наличию защиты:

• Защищенная;
• Не защищенная.

Инструменты для связывания арматуры

Правильная вязка арматуры для ленточного фундамента предполагает то, что узлы должны накрепко фиксироваться проволокой. Если это не будет выполнено, то при вибрации цементобетонной смеси узлы могут окончательно развязаться. После это повлечет за собой повышенные нагрузки и преждевременное разрушение.

У ленточного фундамента арматура вяжется:

• Руками — крючком;
• Иннерционным крючком;
• Пистолетом.

Крючок для связывания

На вопрос как правильно вязать арматуру на ленточный фундамент можно ответить, что сначала нужно выбрать хороший инструмент.

Вязальные крючки отличаются по форме. Выбор инструмента сугубо индивидуален. Приобретайте его исходя из собственной техники связывания. С не подходящим инструментом очень быстро устанут руки, и вы рискуете натереть себе мозоли.

Они небольшого размера, подходят для связывания в как труднодоступных местах, так и при обычной обстановке. При покупке крючка присмотритесь повнимательнее и опробуйте сразу.

Самодельный вязальный крючок

Самодельные крючки делаются по шаблону, как и модели, изготавливаемые на производстве. При их производстве используют арматуру, которую затачивают сбоку и сгибают в тисках. Ручку делают из расплавленного пластика, а после накручивают. Также для ручки может быть использована трубка из полимеров.

Арматура вяжется ими схематично, надежно, с обязательным соблюдением расстояния между узлами.

Поэтому самодельные крючки также отлично подходят для вязки.

Шуруповерт с крючком

Использование шуруповерта или другого полуавтоматического инструмента позволит ускорить процесс работы, а также возможно поможет разгрузить ваши руки. Связывая арматуру ленточного фундамента своими руками, вы прикладываете больше усилий, а это при больших объемах работ может существенно отразиться на вашей производительности.

Крючок располагается на ножке. Во время работы крючок цепляет проволоку, подтягивает ее усилием вверх, а ножка, поворачиваясь, делает обороты и скручивает концы проволоки. Операция производится до достижения необходимого затягивания узла.

Вязальный пистолет

Он является лучшим инструментом для самого качественного скрепления. Но он довольно дорогостоящий.

Он используется профессиональными строителями, которые не могут позволить себе терять время. Аппарат имеет сменную катушку, на которую намотана проволока. Эти катушки заряжают прибор.

Большим бонусом этого инструмента является его так называемая «автономность». Работая с ним у вас нет нужды подключаться к сети, что делает его еще более удобным. Также помимо высокой стоимости он имеет еще один существенный недостаток. Вязальный пистолет не используется в местах ограниченного пространства.

Связывание кусачками

Еще один способ вязания арматуры ленточного фундамента своими руками. Используется при необходимости связать несколько проволочных узлов потому, что при долгой работе с плоскогубцами сильно устанут руки. При больших объемах работ намного более предпочтительно использовать другой инструмент.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

Пошаговая инструкция

Перед вязкой надо выставить опалубку, забетонировать, нужно закупить материалы, доставить их и выполнить еще ряд подготовительных действий.

Начало армирования

Перечень действий по армированию и связыванию:

• Сортировка;
• Очистка от грязи;
• При необходимости выравнивание стержней;
• Нарезка на заготовки нужного размера;
• Связывание арматурных заготовок в плоскости каркаса;
• Связывание плоскостей между собой.

Диаметр выбираемой арматуры и проволоки выбирают исходя из общей нагрузки и предполагаемых габаритов ленточного фундамента.

Монтаж производят на строительном объекте. Четыре элемента каркаса связывают вместе с нахлестом. В итоге пояс будет состоять из пар скрученных стержней, которые будут вертикально и горизонтально расположены.

Укладка готового арматурного каркаса

Перед монтажом нужно подготовить основание и выставить опалубку. После идет установка двух поясов, которые после оба бетонируются.

Схема выполнения действий:

• Вбивание фиксирующих стержней;
• Последовательное укладывание блоков;
• Проверка элементов.

Вязка остова

Лучшим из вариантов считают прямоугольный либо квадратный ленточный фундамент. Для максимальной устойчивости армирование производится квадратом, под 90 градусов. На углах фундамента производственный процесс немного усложняется из-за использования согнутых прутьев. Заготовки прикрепляют жгутами (хомутами), а на стыках крепятся усиления. Чтобы повысить прочность дома арматуру загибают и укладывают внахлест при помощи хомутов.

Полезные советы:

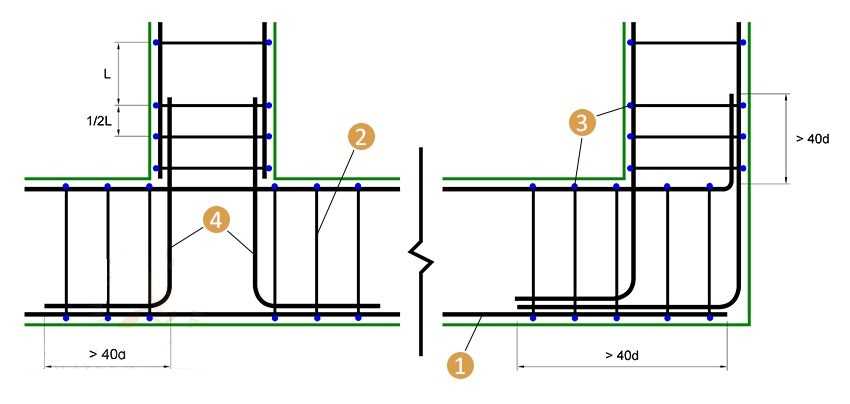

• Уделяйте внимание армирующимся углам фундамента;
• Используйте фиксаторы, чтобы арматурный каркас не соприкасался с грунтом и опалубкой;
• Используйте металл необходимого качества без ржавчины;
• Вяжите арматуру с нахлестами;
• Если проволока недостаточно гибкая, поместите ее на полчаса в костер.

Использование дополнительных деталей для пространственной фиксации арматуры

Не стоит считать, что использованием фиксаторных приспособлений при возведении ленточного фундамента можно пренебречь. Они образуют «защитный слой», который поможет уберечь ваш фундамент от коррозии и преждевременного разрушения. Эта, казалось бы, мелочь убережет постройку и огромное количество денег.

Фиксаторы используют для фиксации нижней плоскости арматурного каркаса, укладывая их на основание, и фиксации боковых плоскостей о стенки опалубки. Также для временного скрепления элементов при монтаже каркаса.

Еще одно отличное приспособление — это скобы, которые используются для связывания пересечений арматуры. Они очень упругие и действуют пружинящим образом. Имеют диаметр от 2 до 4 миллиметров.

При строительстве ленточного фундамента необходимо со всей серьезностью отнестись к работам с арматурой. Будьте предельно внимательны! Очень важно выбрать качественные материалы, не имеющие ржавчины, а при работе строго соблюдать технологическую последовательность, чтобы ваш дом прослужил долго. Если вы сомневаетесь, то лучше предоставьте эту работу для профессионалов.

Правильная вязка арматуры для ленточного фундамента

Существуют различные виды фундаментов, на которых возводятся дома и другие постройки, все они являются основой прочности и надежности, именно от них зависит, насколько теплым будет помещение и насколько долго прослужит строение. Самым популярным и требующим минимальных затрат является ленточный фундамент. Но он может проседать. Для того чтобы этого избежать и продлить долговечность, необходимо правильно произвести армирование, для чего нужно правильно связать арматуру. Для каждого вида фундамента существует свой вид вязания. Рассмотрим, как произвести армирование и как правильно вязать арматуру для ленточного фундамента, как самого популярного и часто используемого.

Для вязания арматурных каркасов для ленточного фундамента потребуется проволока 0,8-1 мм в диаметре.

Начало правильного армирования ленточного фундамента

В ленточном фундаменте основная нагрузка на растяжение ложится именно на арматуру, а на сам бетон ложится нагрузка на сжатие. Поэтому в нем нужно производить армирование правильно, а именно сделать армирование верхней и нижней части, а вот средняя часть не несет на себе никакой нагрузки, поэтому смысл в ее армировании отсутствует. Для долговечности фундамента, нужно качественное армирование, а для этого необходимо правильно выбрать арматуру.

При покупке арматуры необходимо обратить внимание на обозначения на ней.

Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания. Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах. Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены.

Для того чтобы вязать арматуру, вам понадобится:

Схема устройства армированного каркаса для ленточного фундамента.

• арматура;
• отожженная вязальная проволока 0,8 – 1 мм в диаметре;
• специальный крючок для вязки (можно использовать пассатижи).

Одному человеку, не имеющему опыта в связывании, будет очень сложно произвести армирование самостоятельно. Лучше заранее найти себе помощника, а лучше двух, которые смогут помочь правильно вязать, так как для установки арматуры в проектное положение потребуется три человека.

Для того чтобы армировать ленточный монолитный фундамент, из арматуры нужно приготовить короба, которые будут иметь квадратную форму в сечении с длиной сторон 350-400 мм. А вот их длина, если, конечно, позволят габариты, должна быть 3 метра. Вязать их лучше заранее, а для этого необходимо просчитать, какое количество коробов понадобится.

Вернуться к оглавлению

Пошаговая инструкция армирования проволокой

Когда производится армирование монолитных ленточных фундаментов вместо проволоки можно использовать специальные пластиковые хомуты, но следует обратить внимание на то, что их использование целесообразно только в случае, если во время заливки бетона, по армирующему каркасу никто не будет ходить или стоять на нем. Во всем остальном их вяжущими свойствами никто не был недоволен.

Последовательность действий:

Схема вязки арматуры.

1. Отрежьте кусок проволоки, длина которого будет равна 30 см.
2. Сложите отрезанную проволоку в два раза (пополам).
3. Проволока должна находиться в левой руке, в правой должен быть вязальный крючок.
4. Проволоку подводим под арматуру, под соединениями прутьев.
5. Крючок для вязки необходимо вставить в петлю проволоки.
6. Проволокой полностью огибаем арматуру и свободный ее конец кладем на крючок.
7. Крутим крючок по часовой стрелке для того, чтобы замотать концы проволоки вместе. Совет: не переборщите с закручиванием, так как есть вероятность порвать проволоку. Практика доказала, что для надежного скрепления арматуры достаточно трех оборотов крючка.
8. Вынимайте крючок из петли. Соединение завершено.

Данный процесс описывает только одно соединение, а поскольку для армирования ленточных монолитных фундаментов требуются объемные короба, то весь процесс является достаточно трудоемким и занимает достаточное количество времени. Для упрощения его можно купить в специализированном строительном магазине специальный вязальный пистолет для арматуры.

http://youtu.be/_xKAqYFUG-U

Вернуться к оглавлению

Укладка готового армирующего каркаса

Укладка каркаса в основание – не менее важный этап, чем вязание. Именно на этом этапе вам и понадобится третий помощник, который будет укладывать каркас вместе с вами. Он должен давать сигнал к поднятию конструкции, в это время двое, удерживая оттяжки, должны установить в нужном месте стержень. Третий все это время координирует их действия. После того как вы завершите укладку всех коробов, все стыки свяжите вязальной проволокой – это обеспечит большую устойчивость конструкции, а значит, вы будете уверены, что вся уложенная вами конструкция после заливки ее бетонным раствором выдержит вес строения и прослужит долго и качественно. Поэтому вязать их между собой нужно обязательно.

Не стоит забывать и о специалистах, которые единственные могут произвести правильное связывание арматуры для монолитных ленточных фундаментов и правильно уложить, и залить бетоном. Но если вы все же хотите сделать армированный фундамент своими руками, то не забывайте советоваться с ними.

ИНЖЕНЕР-СТРОИТЕЛЬ: Ленточные фундаменты — Проектирование.

Введение
Связанные фундаменты часто используются как средство использования противоборствующих сил в своих интересах. Это достигается путем соединения их между собой стяжкой или стяжкой. Эффект, который это оказывает на конструкцию, заключается в уменьшении горизонтальной силы, которой должна сопротивляться земля ( см. рис. 12.1 (a) ).

Использование стяжки может уменьшить количество перемещений, которые могут возникнуть при развитии реакции, и снизить стоимость фундамента.

Рис. 12.1 Связанный фундамент.

Конструктивные решения
В любых ситуациях, когда горизонтальные силы, такие как распоры от портальных рам и т. д., действуют в противоположных направлениях, следует рассмотреть возможность соединения сил с помощью связи, чтобы уменьшить или полностью отреагировать горизонтальная сила. Например, если силы равны и противоположны, то можно отреагировать на общую силу. С другой стороны, если силы противоположны и не равны, меньшая из двух сил может быть связана, а оставшаяся часть оставлена ​​для противодействия фундаменту 1 или, если используется более высокая сила связи, можно также использовать фундамент 2, тем самым уменьшая усилие, которое необходимо принять при пассивном давлении ( см. рис. 12.1 (б) ).

Определение размеров фундаментов
Фундаменты основной подушки проектируются таким же образом, как и ранее рассмотренные в главе 11, но с учетом реакции силы связи в соответствии с приведенными выше соображениями. Сама стяжка должна быть спроектирована таким образом, чтобы противостоять силе h2 или h3, в зависимости от обстоятельств, и должна быть рассчитана на передачу этой силы без чрезмерного проскальзывания или разрушения между основаниями стоек.

Обычно это достигается за счет проектирования анкерного стержня для полной нагрузки с использованием соответствующих допустимых растягивающих напряжений для стали и обеспечения соответствующего механического анкерного крепления или анкерного крепления в деталях между стойкой и анкерным креплением ( см. рис. 12.2 ).

Детализируя эти связи, проектировщик должен убедиться, что связь воздействует на центральную линию горизонтальной осевой силы или что любой возникающий эксцентриситет заложен в фундамент проектировщиком. Сама рулевая тяга может содержать стяжку для натяжения, чтобы уменьшить боковое смещение из-за возможного провисания в тяге, в качестве альтернативы, если регулировка не требуется, можно использовать железобетонную анкерную балку, как показано на рис. 12.3 . . Следует соблюдать осторожность, чтобы обеспечить осевое натяжение любых соединений, которые могут потребоваться в стяжке, за счет использования поворотных пряжек или пластинчатых соединителей типа «папа/мама». В случае заводов с портальным каркасом часто желательно соорудить плиту перекрытия через 9 минут.0005 Монтаж и облицовка здания. В этом случае инженер должен убедиться, что все анкерные элементы изготовлены и закрыты до монтажа металлоконструкций, чтобы наличие анкерных элементов не мешало процессу строительства.

Рис. 12.2 Анкерное крепление.

Рис. 12.3 Анкерная балка из железобетона.

Как сделать это правильно: Использование армирования в вашем фундаменте

Недавно один из наших геодезистов испытал небольшой шок, посетив участок для пристройки дома.

Они были вызваны для осмотра арматуры перед бетонированием фундамента, но ранее не выезжали на площадку для раскопок или проверки перед началом работ. «Строитель» гордо отступил и сообщил офицеру, что он выкопал 450 мм, но все еще находится в насыпном грунте, поэтому вместо этого решил построить усиленный плотный фундамент.

Более того, он помогал окружающей среде, перерабатывая покупательские тележки для усиления.

«Каждая мелочь помогает», — ответил ошеломленный офицер, прежде чем объяснить, что не так. Впоследствии от проекта отказались из-за дополнительных затрат на его правильное выполнение, и он вернулся к патио.

Если вы участвуете в строительстве плотного фундамента, необходимо учитывать некоторые ключевые факторы, чтобы обеспечить правильную установку армирующей ткани. Это альтернатива, если вы не можете использовать традиционные ленточные или траншейные фундаменты, но важно отметить, что фундаменты под ростверки подходят не во всех случаях и обычно требуют проектирования компетентным инженером-строителем.

В отличие от подвесных полов или ленточных фундаментов, где сетка просто помещается в нижнюю часть бетона, чтобы действовать на растяжение, плоты обычно имеют сетку в верхней части, чтобы противостоять сжатию от тяжелых точечных нагрузок, таких как внутренние стены, и в нижней части для растяжения, чтобы распределить нагрузка на более широкую поверхность.

Ключевые точки армирования

• Армирование бывает разных размеров и сортов , но чаще всего используется армирование классов «A» и «B». В таблице ниже показаны размеры и центры стержней для наиболее часто используемых:

• Армирующая ткань должна быть очищена от рыхлой ржавчины, масла, смазки, грязи и любых других загрязнителей,  которые могут повлиять на долговечность бетона.

• Карбонизация снижает защиту арматуры от коррозии за счет увеличения пористости и снижения щелочности. Такую коррозию можно уменьшить, предусмотрев как можно больше бетонного покрытия. Надлежащий уровень защитного слоя бетона для армирования зависит от воздействия бетона и его применения и приводится ниже:

Применение (бетон)	Минимальная крышка (мм)
Бетон, непосредственно контактирующий с землей	75
Все внешние приложения, т. е. жалюзийная перегородка	50
Плиты перекрытий и другие изделия, где бетон заливают на мембрану	40
Бетонное покрытие	40
Внутренние условия	25

^{Стол предоставлен LABC Warranty Technical Manual (версия 10)}

• Усиление должно поддерживаться фирменными опорами или распорками и может быть изготовлено из бетона, пластика или стали. Толщина и глубина бетонной прокладки не должны превышать 50 мм x 50 мм. Распорки следует размещать на расстоянии не более 1 м от центра, а опорную сетку следует располагать в шахматном порядке, чтобы избежать плоскостей слабости в бетоне.
• Опоры для верхних слоев арматуры также должны представлять собой стулья или другие запатентованные изделия и располагаться таким образом, чтобы верхний слой в достаточной степени удерживался на месте и не просто проваливался сквозь бетон (особенно при заливке или трамбовке и ходьбе). над) и сохраняет минимальное покрытие на поверхности.
• Арматура класса «А» обычно используется там, где нагрузка ограничена и необходимы меры против растрескивания. Принимая во внимание, что « B» класс 9Арматура 0094 предназначена для использования в конструкциях с более высокой нагрузкой. Арматура класса «В» может быть идентифицирована по размеру продольных и поперечных стержней, при этом продольные стержни расположены на расстоянии 100 мм от центра и всегда располагаются в направлении пролета. Поперечные стержни расположены на расстоянии 200 мм друг от друга.
• Там, где армирующая ткань перекрывается, эмпирическим правилом является минимальный перехлест  два стержня плюс 50 мм; тем не менее, нахлесты должны быть разработаны компетентным инженером-строителем или следовать соответствующим рекомендациям, таким как Таблица 2 в Технических стандартах гарантии LABC, в которой указаны минимальные размеры нахлестов для армирования тканью B.
