Сегодня купить стационарную пилораму для дома практически нереально, так как стоит она баснословных денег. Однако когда нужно распилить древесину или обработать ее, то остается только один выход — пилорама из бензопилы своими руками. Конечно, самодельному инструменту еще далеко до заводского аналога, однако для дома такой конструкции хватит с головой. Как сделать ее в домашних условиях, знают не многие, поэтому пора углубиться в этот вопрос.

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.



Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.



Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

  1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
  2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

  • Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
  • В любой момент ее можно разобрать, чтобы продолжить пилить деревья
  • Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

  1. Бензопила, которая используется в качестве приводного режущего источника
  2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
  3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Это интересно! Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Пилорама из бензопилы своими руками инструкция с фото

Самодельная пилорама из бензопилы — это возможность хорошо сэкономить на покупке досок, которые понадобятся при выполнении любых строительных работ. Рассмотрим несколько вариантов, как быстро и легко сделать пилораму из бензопилы с минимальными финансовыми и физическими затратами.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

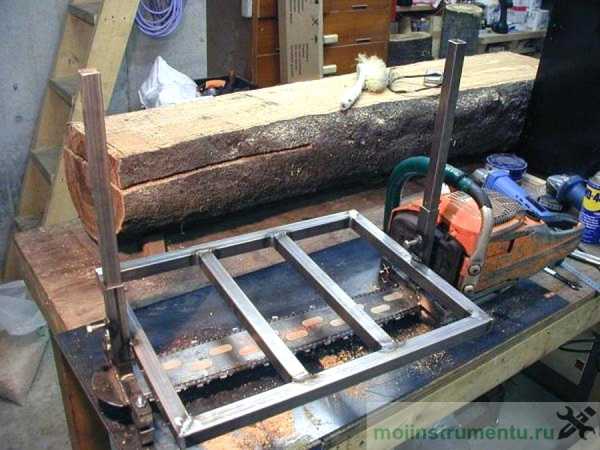

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

  1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
  2. Стальной уголок размером 5х5 см
  3. Стальная трубка до 1 метра и диаметром 15-20 мм
  4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно! Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно! Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

  1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
  2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
  3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
  4. Выставляется необходимая толщина распила досок
  5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
  6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
  7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Это важно! Распиливание досок на самодельной пилораме нужно осуществлять медленно и аккуратно, иначе малейшее неверное движение может стать причиной получения серьезных травм.

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.

[Всего голосов: 0    Средний: 0/5]

moiinstrumentu.ru

Cамодельная пилорама из бензопилы | Строительный портал

С давних времен люди занимались строительством. Раньше они просто создавали себе жилье и обустраивали его с целью защиты собственной жизни от агрессивной окружающей среды, сейчас же все иначе, с развитием цивилизации и научно технического прогресса строительство приобрело качество одного из самых прибыльных видов бизнеса. При этом, на сегодняшний день, древесина является наиболее востребованным материалом. Уже давно миновали времена, когда строительство дома осуществлялось посредством только что спиленных и необработанных стволов деревьев. Чтобы древесина смогла принести пользу при строительстве, ее, для начала, необходимо распилить, незаменимым помощником для этой работы является пилорама. Ни одна компания на строительном рынке не может даже представить свою деятельность без этого инструмента.



Оглавление:

  1. Виды пилорам на базе бензопилы и их особенности
  2. Как сделать пилораму из бензопилы (1 вариант)
  3. Чертеж пилорамы из бензопилы (2 вариант)
  4. Самодельная пилорама из бензопилы. Видео




Виды пилорам на базе бензопилы и их особенности

В строительном магазине вы можете приобрести мини-пилорамы, изготавливаемые разными фирмами. В основу этих пилорам входит бензопила мощностью 6,5 л.с, закрепленная в тележке на роликах, которую нужно вручную передвигать по рельсовому пути, предварительно расположенному на подготовленном земельном участке. В Распиле круглого леса используется пильная цепь с профессиональной и мощной бензопилой, способной интенсивно работать весь рабочий день. Кроме цепной бензопилы, может быть использована цепная электрическая пила. Главный недостаток цепной пилорамы – это большое количество опилок, получаемых от работы пильной цепью.



Этого недостатка нет у ленточных пилорам, с помощью которых вы сможете распиливать бревна сравнительно большего диаметра. Но здесь проявляется другой недостаток – при работе опилки разлетаются на большую площадь вокруг агрегата, что небезопасно. К счастью, с этой проблемой справляется гибкий воздуховод, подключенный к стружкоотсосу.

Как создать пилораму из бензопилы (1 вариант)

Для создания пилорамы из бензопилы нужно два швеллера, высотой от 140 до 180 миллиметров и длиной около 8 метров. Также нам понадобятся уголки 50 на 100 миллиметров и две рельсы, их нужно перевернуть подошвой вверх. Создавая основу для пилорамы, по ее длине сверлим отверстия диаметром 14-16 миллиметров, отверстия должны располагаться на расстоянии 1-1,5 метра друг от друга. В работе потребуются стяжки, их число должно быть равно количеству отверстий, в качестве стяжек можно использовать отрезки водопроводной трубы. Длина стяжки должна составлять 25 сантиметров, их соединяют при помощи болтов. Стойки изготавливаются из металлических угольников, на которые ставится основа для пилорамы. Изготавливая основу, нужно тщательно следить за тем, чтобы основа состояла из строго прямых элементов. Расстояние от крайних стоек до конца основы должно состоять от 80 до 100 сантиметров. Чтобы придать дополнительную жесткость конструкции, можно приварить специальные раскосы между стойками.

Первая половина работы сделана, далее изготавливаем подвижную тележку, в ее основу пойдет стальная плита длиной 600 миллиметров и толщиной от 4 до 6 сантиметров. К плите снизу приваривается уголок 40 на 40 миллиметров, а далее тележка ставится на подшипники или ролики. Вверху необходимо приварить два уголка, к которым прикрепляем бензопилу, с помощью которой будет происходить распил. Последним этапом изготавливаем конструкцию для фиксации бревна. Для этого нужны трубы 35-40 миллиметров в диаметре и подвижные шланги, которые располагаем с последующим закреплением на любой необходимой высоте, ограничиваясь длиной трубы.


Чертеж пилорамы из бензопилы (2 вариант)

Еще один вариант создания пилорамы из бензопилы, идея та же, но более доработана.
Пилорама, рассматриваемая на этом чертеже, включает в себя четыре главных узла: первый – пила и ее привод, второй – механизм, благодаря которому можно регулировать толщину получаемой доски, третий – механизм, позволяющий передвигать пильную часть конструкции, четвертый – устройство для фиксации бревна.


Пила и её привод:

Можно попробовать сделать пилу с приводом самостоятельно, но не будем мудрить и используем бензопилу.

Механизм для регулирования толщины доски:

Распил нужной толщины доски производится посредством опускания или поднимания основания 6 (план-схема 2), которое крепится на четырёх винтах. Само основание удерживается приваренными к пластине 4 (рисунок ниже) гайками, у которых согнуты края. Вверху основания находятся контргайки, они затягиваются после того, как пилорама будет настроена на нужную толщину распиливаемых досок.

Механизм для передвижения пилы в пилораме:

Пильная часть пилорамы перемещается по направляющим уголкам 13 (план-схема 2) вдоль рамы, между уголками расстояние составляет 0,55 метров. К каждой стойке 14 прикреплены два ролика 12 (план-схема 2). Верхний ролик опирается на направляющий уголок, а с помощью нижнего ролика, пильная часть пилорамы удерживается от подъема. Вместо роликов можно использовать подшипники 20 миллиметров.

Устройство для фиксации бревна:

В пилораме бревна крепятся с помощью двух гребёнок 7 и 9 (план-схема 1). Первая - подвижная и перемещается при помощи винта 8, а вторая остается неподвижной. После установки бревна, зажав его гребенками, подвижную гребёнку закрепляют в неподвижном состоянии двумя винтами.

Самодельная пилорама из бензопилы. Видео

На просторах интернета вы можете легко найти видео на тему того, как создать пилораму из бензопилы. Вот некоторые из них.

strport.ru

Пилорама своими руками из бензопилы с вертикальным и горизонтальным положением

Строительство любого загородного частного домовладения невозможно без интенсивной обработки дерева. Пилорама своими руками из бензопилы является наиболее эффективным инструментом для такой работы, позволяющим значительно экономить и затраты труда, и время. Приобрести такой инструмент заводского производства по карману далеко не каждому, поэтому самостоятельное изготовление может стать реальным выходом из положения. Самодельная пилорама из бензопилы, если она выполнена правильно, не уступит по эффективности применения образцам заводского производства. В то же время конструкция ее достаточно проста, сделать ее своими руками может практически каждый, кто хоть как-то знаком с ручным трудом. Решить задачу, как сделать пилораму из бензопилы, в любом случае легко сможет человек, который берется самостоятельно за возведение дома.

Чертеж пилорамы из бензопилы.

Пилорама с вертикальным расположением бензопилы

Сначала нужно найти прямой кусок металлического швеллера или трубы прямоугольного сечения. Из них получится основание, длина которого зависит от того, какие бревна будут на этой пилораме пилиться. Кругляк реализуется стандартных размеров 2, 4 и 6 м. В данном случае отрезок швеллера играет роль направляющей, по которой движется специальная рама с закрепленной на ней бензопилой. Для ее изготовления нужно взять два отрезка стального уголка со стороной 5 см, имеющих длину 40 см. К ним с обеих сторон привариваются или крепятся болтами перпендикулярно расположенные прямоугольные пластины толщиной 3-4 мм и длиной не менее ширины направляющей.

Принцип работы пилорамы.

Чтобы пилорама из бензопилы могла пилить доски различной толщины, нужно обеспечить возможность перемещения бензопилы не только в вертикальной, но и горизонтальной плоскости. Для этого к отрезкам уголка приваривают сверху два небольших отрезка такого же уголка, в которых просверлены отверстия, расположенные соосно. В них продевается стальной стержень толщиной не менее 10 мм, к концу которого крепится металлическая рама в виде буквы «П». На нее и устанавливается бензопила. Сквозь отверстия ось проходит через отрезок металлической трубы большего диаметра, в которой просверлены 2 отверстия с резьбой. В них вкручиваются болты М8, которые могут фиксировать ось в определенном положении. Это позволит варьировать толщину получаемых досок.

Перед началом работы направляющую крепят прямо к поверхности бревна с помощью саморезов. Головки саморезов должны быть утоплены при этом в специальные потайные углубления, чтобы не препятствовать перемещению подвижной рамы. Толщина будущей доски варьируется с помощью движения оси и стопорных болтов, которые регулируют положение пилящей шины. После этого можно включать бензопилу и начинать пилить бревно.

Вернуться к оглавлению

Как из бензопилы сделать пилораму горизонтального распила

Пилораму с горизонтальным положением пилящей шины сделать из бензопилы своими руками если и сложнее, то не намного. В качестве основы конструкции нужно соорудить раму из двух металлических профилей размером 7х7 или 7х8 см, которые скрепляются отрезками уголка примерно такого же размера. Ее можно как сварить, так и скрепить болтами, головки которых должны быть направлены внутрь конструкции. При этом длина такой рамы должна примерно на 0,5 м превышать длину бревна, которое будет эта самодельная пилорама обрабатывать. Это превышение нужно для того, чтобы пила свободно подходила к торцу деревянной заготовки.

Подвижный блок делается из стального уголка 5х5 см, имеющего длину 1 м. На его противоположных концах сверлятся отверстия, в которые вставляются два стальных стержня толщиной в 1 см, покрытые резьбой. Каждый из них закреплен по обе стороны отверстия двумя гайками. К одному из них крепится стальная плита толщиной 2 мм, на которой устанавливается бензопила. Противоположный конец пилящей шины с помощью деревянной прокладки нанизывается на второй стержень и фиксируется гайками и шайбами. Подобная конструкция помогает сохранять выставленное положение пилящей шины даже при значительной силе давления на нее.

Сделать пилораму с горизонтальным расположением пилы можно и в мобильном варианте. Такая мини пилорама имеет раму из уголков в виде буквы «F». К ее длинному концу под прямым углом приваривается другая рама в виде перевернутой буквы «П», в которую и вставляется бензопила. Основная рама ставится прямо на поверхность бревна, вся мини пилорама движется вдоль ее оси. Главным недостатком такой конструкции является необходимость предварительного выравнивания поверхности заготовки, чтобы рама передвигалась беспрепятственно.

Если пилорама предназначена только для личного потребления, ее рентабельнее сделать именно так.


moiinstrumenty.ru

Пилорама из бензопилы сделанная своими руками

Постоянный рост стоимости строительных материалов подталкивает многих домашних умельцев к поиску способов самостоятельного их производства в необходимых для строительства объемах. Многие, построив дом, для которого и предназначались сделанные своими руками кирпичи, блоки помогают соседям и друзьям. Для некоторых это становится вполне доходным бизнесом. О производстве бетонных строительных материалов сказано немало. Сегодня речь пойдет о том, как сделать пилораму из бензопилы, используя минимальное количество стального проката.

Рассмотрим различные варианты  приспособления выполненные своими руками. Первый предполагает вертикальное рабочее положение инструмента.

Основу конструкции составляет кусок стального швеллера или профильной прямоугольной трубы достаточной прочности. Длину шины необходимо подбирать в зависимости от размерных характеристик бревен, с которыми вы предполагаете работать. Напомним, что наиболее часто встречается кругляк длиной 2,4,6 метров. Конечно, можно изготовить универсальную пилораму  по максимальной длине бревна, но в этом случае работа с более короткими заготовками будет неудобна.

Шина выполняет функции направляющего элемента, по которому скользит подвижный элемент, позволяющий не только перемещать бензопилу обрабатываемого кругляка, но и регулировать толщину получаемого пиломатериала.

Салазки изготавливаются из двух обрезков стального уголка 50×50 длиной по 40 сантиметров каждый. Соединяются детали на сварке к двум стальным пластинам толщиной 3 миллиметра. С целью обеспечения подвижности бензопилы при работе пилорамы к передвижному блоку приваривают две стойки из уголка с предварительно просверленными в них соосными отверстиями. Процесс крепления и регулировки положения режущего инструмента в данной самодельной конструкции не возможен без применения стального круглого стержня, прикрепленного к цепной шине. Крепление выполняется двумя болтами М8 через отверстия подходящего диаметра.

Особая роль отведена кольцеобразным шайбам, изготовленным из обрезков труб подходящего диаметра и устанавливаемым на стальной стержень. Благодаря имеющимся в них отверстиям с нарезанной резьбой фиксация стопоров возможна в определенном положении. Это ограничивает толщину получаемых досок.

Процесс работы такой пилорамы заключается в следующем. Предварительно происходит крепление направляющей шины непосредственно к бревну с помощью прочных саморезов с потайной головкой во избежание помех движению ползуна и установка толщины пиломатериала с помощью стопоров. После подготовки пила заводится и перемещается вдоль кругляка в удобном для оператора направлении.

Работу лучше производить на открытом воздухе или в просторном помещении с ровным полом для удобства периодического сбора опилок.

Второй вариант самодельной пилорамы, который будет рассмотрен в рамках нашей статьи, в противовес предыдущему, имеет горизонтальное положение пильной шины и требует для своего изготовления большего количества материала.

Его основу составляет рамная конструкция, сваренная из двух прямоугольных стальных профилей 70×70 или 70×80 и уголков того же размера. Вместо сварки возможно использование и болтового соединения, направляя стержни болтов внутрь профилей. Длина рамы превышает длину обрабатываемого бревна на 50-70 сантиметров. Этот зазор необходим для установки конструкции на прочное устойчивое основание и заход пильной шины бензопилы.

Аналогично предыдущему варианту эта пилорама так же оснащена передвижным узлом, но устройство его более сложно. В основе обрезок стального уголка 50×50 длиной около метра. Через отверстия в него устанавливаются резьбовые шпильки М10, закрепляемые двумя гайками. К этим же стержням присоединена стальная пластина толщиной 1-2 миллиметра, обеспечивающая устойчивое положение бензопилы в горизонтальной плоскости. Сам режущий инструмент так же шиной фиксируется ко второму концу шпилек с резьбой, одним торцом закрепленных на основании ползуна.

Такое, на первый взгляд, сложное устройство приспособления на самом деле оправдано, так как сложная система крепления пилы воспринимает на себя основную нагрузку при работе и, что немаловажно, позволяет режущему инструменту занимать уверенное горизонтальное положение. В конструкции, описанной выше, строение салазок не обеспечивает столь уверенного вертикального положения бензопилы.

Для получения пиломатериалов на этой пилораме необходимо очень тщательно и точно установить раму основания на прочные упоры. Они должны обеспечивать устойчивое положение приспособления. Выставив с помощью гаечных ключей необходимый уровень положения инструмента, выполняют пиление кругляка, уложенного на прочное основание, препятствующее его смещению.

В процессе работы рекомендуем использовать стальные или деревянные распорки, препятствующие зажиманию пилы. В зависимости от нужд строительства, благодаря использованию подобного приспособления можно получать пиломатериал различных нестандартных размеров.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

nashakrepost.ru

Пилорама из бензопилы своими руками

Содержание материала

Что представляет собой пилорама из бензопилы

Это подобие шинной пилорамы, которая производит распил цепью, установленной на шине. Механизм пиления приводится в действие электрическим, дизельным или бензиновым мотором, который может быть разного размера и мощности. Для дачи нам не нужно промышленных мощностей, и всегда тот самый привод пилорамы можно заменить мотором от старого дачного оборудования иного типа. Но только зачем, если в ход можно пустить уже имеющуюся в гараже бензопилу.

Положительным моментом является и то, что благодаря установке бензопилы на каркас, она не теряет своего первоначального назначения. В любой момент, она может быть бензопилой или же режущим механизмом самодельной пилорамы.

Как сделать пилораму из бензопилы своими руками

С одной стороны, такое оборудование сделать просто. Взять и собрать все по готовому плану или чертежу. Но в это же время, и сложно, ведь это не лопата из двух деталей, а многофункциональное профессиональное оборудование, которое может быть очень полезным, но одновременно и опасным.

Поэтому подход к планированию и самой сборке требуется изменить, и чем серьезнее он будет, тем лучше.

Какой должна быть пилорама из бензопилы

Изначально нам необходимо задать функциональность будущего оборудования, предъявить некоторые требования и определиться, чего мы хотим от такой пилорамы.

Профессиональный инструмент и оборудование на деревообрабатывающих фабриках и даже в небольших цехах способен на очень многие действия. Нам же необходимо самое простейшее – распиловка бревна на доску, брус и рейку. Станок не будет многопильным, и пиломатериалы будут нуждаться после распиловки в дополнительной обработке. То есть, оборудование, которое производит материалы из дерева для грубой стройки. Но в то же время, высокотехнологичное, которое поможет с производством необходимых на даче пиломатериалов, а возможно, и сэкономит деньги.

Также рекомендуем прочитать:

Далее стоит обратить внимание на особенности пилорамы из бензопилы и просто понятия о том, какой она должна быть.

В первую очередь, надежной и работающей без сбоев, а потому следует собирать ее только по качественному чертежу. Но более важно, чтобы оборудование было безопасным, и не подвергало нас никаким рискам!

Чертеж пилорамы из бензопилы

Готовые чертежи можно найти на сайтах производителей деревообрабатывающего оборудования. Но оттуда стоит брать только идею и схематическую расстановку, ведь любой план сборки профессионального оборудования заточен под собственное производство. То есть, создать полностью идентичное оборудование будет куда дороже, чем купить его. Тем более, производители часто задают те мощности, которые необходимы на производстве. На даче они не нужны, так как у нас не будет того объема для работы, а переплачивать за мощную пилораму или дополнительные детали нет никакого смысла. Тем более, более мощное оборудование означает высокую стоимость расходной части. Топлива будет уходить гораздо больше, и производимый материал просто перестанет окупаться. А зачем нам доска, которая в 2 раза дороже, чем доска на рынке? Нет никакого смысла переплачивать, теряя еще и собственное время на производстве!

Поэтому общий план сборки пилорамы находим в сети Интернет или же рисуем его от руки. Важно, чтобы он содержал следующие моменты – план установочного основания, рельсовый путь, раму-станину – подвижную часть, на корой будет закрепляться бензопила. Кроме того, между полозьями рельсового пути должен быть установлен зажимной корпус, на котором будет закрепляться обрабатываемая древесина.

Нужно также определиться с размерами, соответствующими требованиям обрабатываемого сырья и получаемых пиломатериалов. Зажимы, тиски, линейки, поворотные части и защиту мы рассмотрим впоследствии, во время производства станка.

Место установки пилорамы

Перед началом производства, нам нужно выбрать место установки самодельной пилорамы. Это может быть пустующий сарай, ангар, гараж или специальное помещение для небольшого деревообрабатывающего цеха. Тут уже нужно определиться самостоятельно, в зависимости от целей и требований. Вполне вероятно, что пилорама будет установлена даже на улице, в углу хозяйственного двора, под простеньким навесом.

Требования к установке пилорамы и деревообработке

Можно было бы говорить об отдельном вводе электрической сети, если бы занимались установкой пилорамы промышленного масштаба. Данные экземпляры очень мощные и потребляют много электроэнергии, соответственно, имеют и некоторые требования к сети. Но у нас такой проблемы нет, а потому просто находим удобное место, где можно закрепить основание пилорамы таким образом, чтобы станок был устойчивым, безопасным и удобным в работе.

Также стоит позаботиться о вентиляции, проветриваемости, если станок будет монтироваться внутри какого-либо помещения. Но немаловажно обратить внимание и на влажность данного места, а также склада хранения продукции. Это снова требований к бизнес-идее, если вы решили заниматься деревозаготовкой, хранением и реализацией. Если же полученные деревянные изделия сразу уходят в строительство, еще один сложный вопрос снимается.

Основание пилорамы из бензопилы

Основание должно быть прочно закреплено, чтобы тяжелое оборудование не создало смещения в корпусе, а также было нейтрализовано воздействие вибрации. Некоторых колебаний всему станку задает именно плавающая рамка, которая является несущей для бензопилы, а потому устойчивость крайне важна.

Готовые части основания устанавливаются строго параллельно и по уровню. Акцентируем внимание, что не по имеющейся плоскости, а строго по уровню, чтобы у подвижной части, несущей бензопилу, не было свободного хода под воздействием законов физики.

Установка может происходить на бетонный пол, землю, специально устроенный фундамент. Но также потребуется прочное крепление – шпильки, анкерные болты, сварка с армировкой фундамента, прочее.

Далее, на основание устанавливается рельсовый путь, который крепится на боковые крепления. Вся основа может быть собрана из металлических изделий, и определяются они весом станка и требованиями к пилораме. Иногда, это профильная труба, но может быть и швеллер, и металлический уголок, и рельс.

Крепеж под сырье

Строго по разметке и предварительно проставленным размерам внутри рельсового пути, устанавливается крепеж под сырье. Это длинная рама, которая по двум сторонам обеспечена разного рода зажимами и фиксаторами.

Необходимо произвести установку точно и качественно, чтобы уложенное на основание бревно было распущено на доску безопасно, без передаваемых вибраций, а также очень ровно.

Нужно понимать, что крепления должны быть концевыми или частичными, но не круговыми, типа хомутов вокруг бревна, ведь так шина с цепью не смогут выполнять свою работу по распиловке.

Также, крепеж можно предусмотреть из нескольких отдельных частей, например, крепеж общей длиной в 2 метра разбить на две равные части, по 1 метру, и оставить между ними просвет в несколько сантиметров. Это нужно для удобства последующей обработки готовых пиломатериалов, например, общему разделению их на равные части, даже на те же две половины.

Подвижная часть самодельной пилорамы

Подвижная часть – стандартная рама, которая движется по рельсовому пути вперед и назад. Она должна быть на специальных роликах, прочно закрепленных на раме. При движении не должно быть ухода от первоначального направления, то есть, роликовая система закреплена на полозьях.

Подвижная часть является и несущей для устанавливаемой на ней бензопилы. Тут крепятся специальные зажимные части – крепеж, удерживающий на себе бензопилу. Очень правильно, чтобы такой крепеж был как для вертикальной, так и горизонтальной порезки древесины. То есть, один крепеж устанавливается на правой или левой стороне рамки, второй, строго сверху. Посередине или нет, зависит от размерных параметров создаваемой пилорамы.

Крепления могут быть самыми разнообразными. Кто-то устанавливает хомуты, кто-то вываривает что-то наподобие коробки из листового металла. Но лучше из металлических пластин создать обхваты, в которые можно будет установить бензопилу в правильном положении и надежно зафиксировать. Также стоит учитывать уровень установки бензопилы в таком креплении, а значит, оно должно выставляться на раме максимально точно!

Если хорошо поискать, то подобные крепления можно найти и на рынке. Но если вы создаете их сами, обязательно устанавливайте резиновые вкладыши между корпусом бензопилы и зажимами, чтобы не повредить дорогое оборудование.

Пилорама из бензопилы своими руками (видео)

Как работать на самодельной пилораме

Когда сборка пилорамы завершена, ее необходимо проверить на устойчивость и соблюдение уровней.

Потратьте на это час, два, а если нужно, и больше времени, ведь когда пилорама начнет шататься во время работы или выдавать некачественные материал, будет не очень приятно.

По завершению проверки, закрепите бревно для обработки на специально сконструированном для этого основании. Сделайте это также с учетом уровней. Хорошо зажмите материал тисками или другими установленными зажимами, которые могут быть губчатыми или точечными.

Неплохо, если на полозьях, а также подвижной рамке установить разметку. Это могут быть полоски металла с нанесенной разметкой в сантиметрах, или даже полотна из рулеток. Таким образом, вы сможете более точно устанавливать размеры для обработки материала, вести качественную точную работу.

Когда материал для обработки закреплен, заводите пилораму и медленно ведете ее к бревну, делаете пробный пропил и замеряете правильность и точность среза.

Очень важно следовать всем правилам безопасности и обязательно использовать средства собственной защиты, чтобы предупредить травмирование. Очки, нарукавники, халат или фартук, а также рукавицы обязательны в такой работе.

Первый запуск пилорамы из бензопилы

Как мы и говорили, все начинается с проверки. Обойдите вокруг готовой пилорамы и посмотрите, насколько она готова к работе. Установите бревно и попробуйте, не шатается ли оно в зажимах. Теперь установите бензопилу на подвижную рамку, предварительно проверив уровень топлива и заводку.

Закрепите бензопилу и пододвиньте рамку к бревну. Опустите крепление по рамке или поднимите его, установив шину точно напротив разметки пропила. Проверьте уровнем шину и отодвиньте подвижную рамку назад, на безопасное расстояние от бревна.

Теперь запустите бензопилу, и начинайте медленно вести ее к бревну, толкая рамку плавно и аккуратно.

Тут очень важно соблюдать монотонность и не делать рывков, чтобы шина не застопорилась в пропиле или не дернулась при соприкосновении. Почувствовав характерный гул после начала пиления и некоторое сопротивление древесины, не делайте резких движений, а еще медленнее ведите пропил. Спешить некуда, главное делать работу аккуратно и безопасно.

Обратите внимание, что все поворотные механизмы, которые управляют положением бензопилы, должны быть качественными. На них не стоит экономить. Также следует установить защиту на подвижную рамку.

Она может быть из прозрачного пластика, акрила или подобных материалов, которые не бьются, а при сильном ударе просто могут треснуть. Сквозь них будет хорошо видно процесс, но также щитки из пластика будут защищать вас от вылетающей стружки и пильной цепи, которая довольно опасна. На этапе составления плана работ и прорисовки чертежа, подумайте о подобной защите, ведь она может устанавливаться на подвижной рамке вместе с бензопилой, соответственно ходу пильной шины.

Пилорама из бензопилы своими руками – отличный дачный инструмент. Не будем спорить, что есть оборудование и лучше, и практичнее, но все упирается в деньги. Если же вы заинтересованы производством подобного станка, изучайте тему внимательно, а также делитесь своими мыслями с нами прямо здесь, комментируя статью.




Отзывы и комментарии

Вы нашли ошибку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter. Спасибо!

Рейтинг:

Загрузка...

dachadecor.ru

Пилорама из бензопилы своими руками: сборка и видео

Основу каждого самодельного приспособления, сделанного из бензопилы, представляет ее применение как универсального привода, который может быть использован для разных приборов. С их помощью можно резать, качать воду, убирать снег, перемещаться и пилить.

Пилорама из бензопилы является устройством, которое используется для распила деревянных изделий посредством цепи, установленной на шине. Пиление происходит за счет работы мотора, двигатель при этом может работать на бензине или дизеле, показатель мощности значения не имеет.

Сегодня мы расскажем, как создать пилораму своими руками из бензопилы, нужны ли для этого специальные навыки и чертежи, также вы увидите видео на эту тему.

  • 1.1 Какие устройства можно собрать из бензопил своими руками?
  • 2 Пилорама из бензопилы своими руками: видео
    • 2.1 Ход работы по изготовлению пилорамы своими руками
  • 3 Эксплуатация пилорамы, сделанной своими руками
  • Как создают самоделки из бензопилы?

    Все возможности бензопилы в своем самодельном устройстве можно реализовать посредством разных насадок и дополнительных приспособлений. Основу любого самодельного прибора, сделанного на основе бензопилы, составляет обычный принцип отбора мощности его двигателя, нужное вам устройство присоединяется к выходному валу.

    Бензопила как инструмент для создания устройств своими руками подходит как нельзя кстати, ведь она обладает такими характеристиками:

    • мощный мотор;
    • компактность;
    • относительно небольшой вес;
    • автономность;
    • возможность применения в любых условиях.

    Также огромное значение имеет и отличная конструкция муфты сцепления, поскольку она способна защищать системы пилы и узлы от возможных перегрузок и поломок. Любой инструмент из бензопилы, сделанный своими руками, отличается герметичностью, что делает его пригодным для использования независимо от положения.

    Какие устройства можно собрать из бензопил своими руками?

    Все самодельные приспособления на основе бензопил делятся на простые и сложные.

    К простым устройствам относят следующие:

    • насосы;
    • болгарки;
    • лодочные моторы;
    • велосипеды и мопеды;
    • ледобуры;
    • мотоблоки;
    • лебедки.

    В числе сложных механизмов и приспособлений, которые можно собрать своими руками:

    • пилорамы из бензопилы;
    • снегоходы и снегоуборочные приспособления;
    • вертолеты;
    • электростанции;
    • аэросани;
    • ножи цельнокованые.

    В основе перечисленных устройств могут быть применены любые марки бензопил, все зависит от требуемой мощности для корректной работы устройства, которое вы собираете своими руками. Наиболее часто для пилорам из бензопил и прочих устройств используют изделия следующих марок:

    • «Урал»;
    • «Штиль»;
    • «Дружба».

    Пилорама из бензопилы своими руками: видео

    Сделать на основе бензопилы пилораму своими руками можно без лишних усилий, если у вас есть ее чертеж или схема. Также нужно решить, как именно вы будете ее применять. Чаще всего ее используют при работе с такими материалами, как:

    • рейки;
    • тонкие доски;
    • бревна.

    Чертежи в готовом виде можно найти на сайтах компаний, которые производят деревообрабатывающие конструкции. Однако изображения схем в любом случае будут лишь примерными, поскольку в основном на них изображены устройства с высокой мощности, которые не будут разумным решением для бытовых нужд из-за своей высокой себестоимости и высокого расхода топлива.

    Также схему для изготовления пилорамы можно сделать самостоятельно, вооружившись, например, обучающим видео. Самое главное – это разместить основание, станину и полозья. Также нужно будет установить между полозьями рельсов зажимной корпус. И не забудьте заблаговременно продумать габариты своей пилорамы.

    Ход работы по изготовлению пилорамы своими руками

    Чтобы сделать пилораму из бензопилы своими руками сперва нужно найти место для работы и установки, им может быть:

    • старый сарай;
    • ангар;
    • гараж;
    • навес.

    При этом следите, чтобы станок был безопасным и устойчивым. При работе в закрытом помещении следует обеспечить вытяжку. Крайне нежелательно ставить пилораму в помещениях с повышенной влажностью.

    После того как вы определились с будущим местом установки вашей пилорамы, можно приступать к изготовлению ее основания. Его следует прочно закрепить, чтобы не допустить в будущем корпусных смещений или вибрации.

    Готовые элементы основания конструкции нужно монтировать строго параллельно земле, поэтому рекомендует использовать строительный уровень для этой цели. Крепления должны быть максимально прочными, в качестве материалов для крепления можно применять:

    • анкерные болты;
    • шпильки.

    Когда вы закончили установку основания, нужно уложить рельсовый путь. При этом основание конструкции обязательно должно быть сделано их металла. В зависимости от веса пилорамы и условий ее использования основанием могут выступать следующие изделия:

    • металлический уголок;
    • профильная металлическая труба;
    • швеллер.

    Затем нужно заняться установкой крепежа. Крепеж в данном случае – это длинная рама, закрепленная с помощью разных зажимов с обеих сторон. Устанавливать ее следует так, чтобы древесина, уложенная поверх крепежа, легла ровно. Крепления ни в коем случае не должны быть круговыми, иначе цепи и шины не будут корректно работать.

    Переходим к подвижной части пилорамы. Она тоже имеет вид работы, которые будет двигаться вдоль рельсов. Этот элемент конструкции устанавливается на специальные ролики, которые закрепляются на раме максимально плотно.

    Также подвижная часть должна содержать зажимы для поддержки плиты. При этом они должны гарантировать резку материала как горизонтально, так и вертикально. Крепления для этой части могут быть разными, чаще всего применяют коробки на основе листовой стали или же хомуты. Однако специалисты рекомендуют для крепления применять обхваты на основе пластин из металла.

    Эксплуатация пилорамы, сделанной своими руками

    Когда вы закончили свою работу по изготовлению пилорамы из бензопилы, ее следует обязательно проверить в плане устойчивости.

    Затем следует в тестовом режиме поработать с деревом. Закрепляем на основание бревно и сжимаем его тисками. Дополнительно можно поставить в полозьях и на пилораме разметку. Для разметки можно использовать рулеточные полотки или тонкие полоски из металла.

    Плавно заведите пилораму и очень медленно ведите ее в сторону бревна, чтобы выполнить тестовый рез. При работе не забывайте надевать на себя средства индивидуальной защиты для того, чтобы ваше лицо и руки были надежно защищены:

    • рукавицы для защиты рук;
    • очки;
    • халат;
    • нарукавники.

    Перед пробным запуском механизма обязательно проверьте, насколько хорошо прикреплено бревно, также проверьте конструкцию на исправность и наличие в ней топлива.

    Сама бензопила при этом должна быть плотно закреплена, а ее шина обязана иметь центральное положение по отношению к разметке пропила.

    Крепим пилу и медленно ведем рамку к дереву, а потом запускаем саму бензопилу и не спеша толкаем рамку. Не делайте резких движений, чтобы не допустить стопора шин в пропиле и не забывайте использовать защиту для подвижной рамки. В качестве такой защиты может выступать акрил или прозрачный пластик.

    На основе бензопилы своими руками можно сделать немало полезных приспособлений, инструментов и даже транспортных средств. В нашей статье на примере сборки пилорамы вы смогли убедиться, что это не так уж и сложно.

    fasaddomstroy.ru

    Пилорама из бензопилы - видео, чертежи, устройство

    На протяжении многих веков лесоматериалы представляют собой самое популярное сырье для строительства жилья. Сегодня на смену примитивным методам обработки пришло современное оборудование. К примеру, для распила лесоматериалов и обработки их до нужных размеров, мастера используют пилораму. Минус такого станка заключается в стоимости. По этой причине многие люди делают мини пилорамы на основе бензопилы.

    Подготовительные работы

    Перед тем как приступить к созданию такого агрегата, нужно продумать несколько моментов:

    • какого диаметра вы планируете распиливать заготовки. При значительных габаритах нужна мощная пила с длинной шиной и цепью
    • будете ли вы загружать тяжелые бревна на распил. Для этого нужен определенный механизм, идеальным вариантом является погрузчик
    • заготовку необходимо прочно зафиксировать, чтобы доски получались ровные
    • электрические пилы позволяют существенно экономить на распиле
    • мастера советуют применять твердосплавную цепь 3*8. Обычная цель быстро сломается
    • учитывайте наибольшую и наименьшую длину заготовок. Самые длинные должны поместиться, а самые короткие не провалиться между направляющими
    • распил заготовок можно осуществлять и верхней частью шины, и нижней. Предпочтительнее использовать верхнюю часть, потому что она выкидывает опилки в сторону от бензопилы, что дает возможность повысить период эксплуатации пилы

    Пилорама из бензопилы, видео

    Для процесса заготовки лесоматериалов можно использовать мощную цепную или ленточную бензопилу:

    • цепной вариант подойдет для пиления круглых заготовок. Конструкция такого агрегата содержит пильную цепь. По окончанию ее работы остается очень много опилок, что представляет собой главный недостаток эго типа пилорамы
    • ленточный вариант может осуществить распил довольно крупных заготовок. При работе на этой пилораме, имейте в виду, что вокруг нее на большое расстояние летят опилки, по этой причине нужно быть острожным.

    Многих сегодня интересует вопрос: как сделать пилораму из бензопилы? Пилорама из бензопилы, чертежи которой представлены в этой статье, является отличным агрегатом для бытового использования.

    Перед тем, как сделать пилораму нужно подготовить основание, в качестве которого можно использовать перевернутые подошвой вверх рельсы и уголки 50х100 мм. Монтируются они строго параллельно полу, по этой причине стоит приобрести строительный уровень. Крайне важно использовать именно уровень, а не ориентироваться по плоскости, чтобы полностью исключить свободный ход, который может стать причиной травм. Необходимо тщательно закрепить основание, чтобы не происходило смещения в корпусе, а также гасились вибрации.

    Установить основание можно на бетонный пол, грунт, фундамент.

    Порядок выполнения работ:

    • в длину по основанию необходимо просверлить отверстия через 1-1,5 метра сечением от 14 до 16 мм
    • по числу отверстий выбираются стяжки, которые необходимо соединить с помощью болтов
    • металлические угольники являются стойками, на которые монтируется основа. Промежуток от крайней стойки до основы должно быть примерно 100 см
    • для усиления жесткости конструкции, стоит приварить раскосы в промежутках стоек.

    По окончанию монтажа основы, нужно изготовить передвижную тележку. К нижней части стальной плиты нужно приварить уголок 4х4 см и поставить конструкцию на ролики или подшипники. На верхнюю часть требуется приварить два уголка, на которые будет установлена бензопила. После этого нужно создать систему, которая будет фиксировать заготовку. С этой целью подвижные шланги и трубы располагаются на определенной высоте и закрепляются.

    После этого первый вариант будет готов к эксплуатации. Однако можно создать пилораму еще одним способом. Инструменты и чертеж будут такими же, но само устройство немного иное.

    Бензопила, имеющая рабочий силовой агрегат и режущие зубья, уже в присутствует, нужно создать оба механизма и конструкцию для крепежа заготовок.

    Прежде всего, сделаем механизм, который будет регулировать толщину досок. Распил заготовки осуществляется при помощи поднимания и опускания основы, которая приваривается к пластине четырьмя гайками, имеющими согнутые края. Сверху всей конструкции нужно монтировать контргайки, затягиваемые после того, как устройство будет настроено на требуемую толщину обрабатываемого лесоматериала.

    Пила в самодельном станке двигается вдоль рамы по направляющим уголкам. Промежуток между уголками не должен превышать 50 см. К стойкам приваривается два ролика или подшипника по 20 мм. Ролик, находящийся снизу будет удерживать наш станок от подъема, а ролик, расположенный вверху стоит опереть на направляющий уголок.

    Лучшим вариантом будет крепление заготовок на два гребня, один из которых зафиксирован и двигается при помощи винта. После укладки заготовки, передвигающийся гребень фиксируется винтами, для обеспечения полной неподвижности. После этого можно начинать работу на самодельном станке.

    Выбирая место для установки станка, не забывайте о вентиляции и средствах индивидуальной защиты во время распила на такой пилораме.

    Правила работы на пилораме, сделанной своими руками

    По завершению монтажа пилорамы необходимо обязательно осуществить проверку на устойчивость и совпадение уровней. К этому вопросу нужно подойти очень тщательно, чтобы потом не столкнуться с проблемами.

    Если проверка прошла успешно можно крепить заготовку на созданном для этой цели основании. Это нужно также делать по уровню. После этого плотно зажмите бревно в тиски или иные предусмотренные фиксаторы.

    После закрепления заготовки нужно завести полученную пилораму и не спеша подвести ее к бревну. Далее нужно сделать пробный пропил и замерить правильность и точность среза.

    В этой работе крайне важно выполнять все правила безопасности и в обязательном порядке пользоваться средствами собственной защиты, для предупреждения возникновения травм. Обязательно в работе с пилорамой наличие очков, нарукавников, халата или фартука, и, конечно же, рукавиц.

    wood-prom.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
