Как сделать деревянное окно своими руками: чертежи, видео

В последние годы пластиковые стеклопакеты уверенно вытесняют деревянные аналоги. Однако их надежность и технические показатели закрепились прочно, проверенные временем. К тому же – это бюджетный способ сменить окно, особенно если новое вы решили сделать сами.

Деревянные конструкции – являются экологически чистым и надежным предметом строительства. Об их преимуществах знает каждый: во-первых, окна из дерева «дышат», во-вторых, древесина – доступный материал, в-третьих – их можно изготовить своими руками, без применения сложного оборудования.

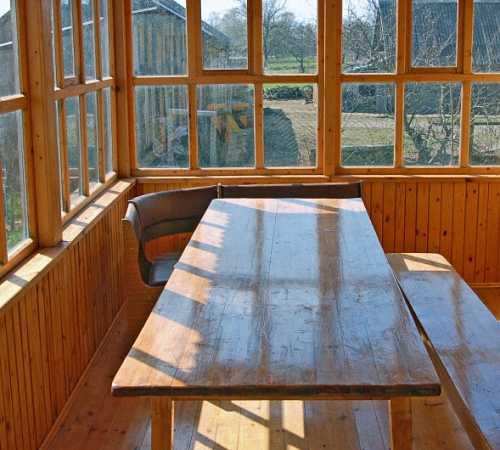

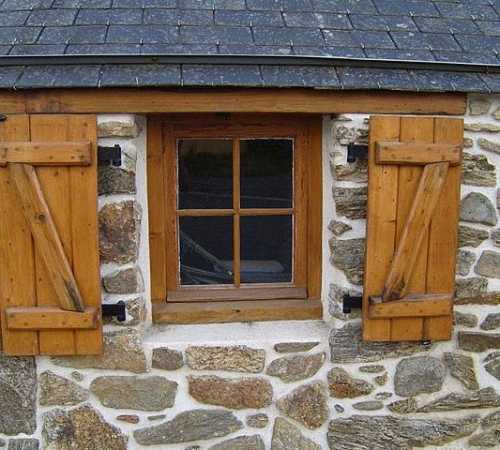

Окна для дачи, хозпостроек или веранды можно изготовить самостоятельно, немного изучив технологию. При изготовлении необходимо обратить внимание на правильные расчеты размеров окна и его геометрию. От этого зависит не только эстетические факторы эксплуатации, но и функциональность конструкции.

Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

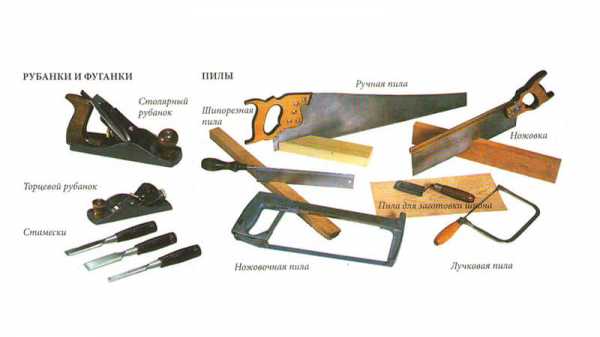

Необходимые инструменты:

  • шуруповерт;
  • дрель;
  • стеклорез;
  • электрорубанок;
  • молоток;
  • стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное видео содержит примеры чертежей окон, может вы найдете здесь, то, что вам нужно:

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

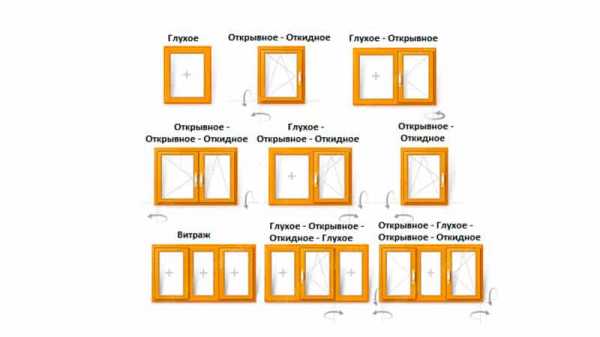

Важно! Заранее определитесь с видом окна, чтобы приобрести необходимую фурнитуру.

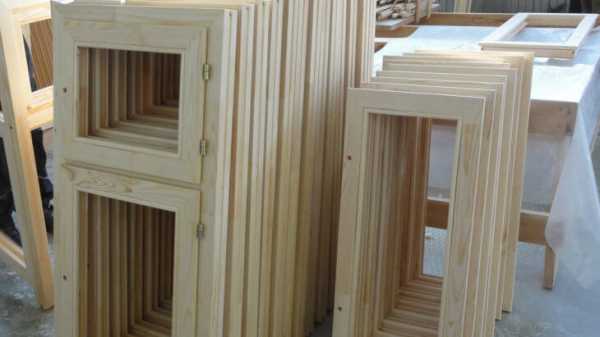

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

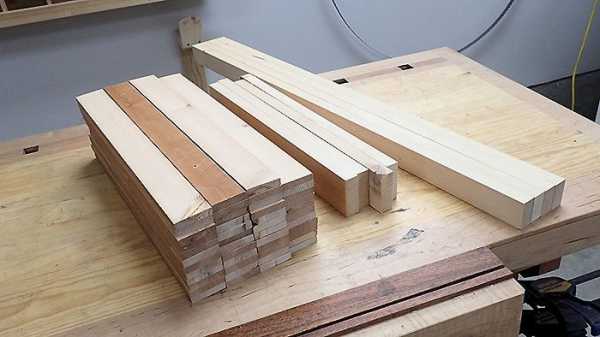

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

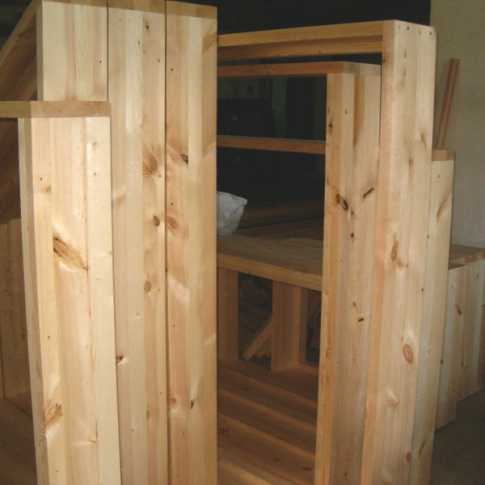

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

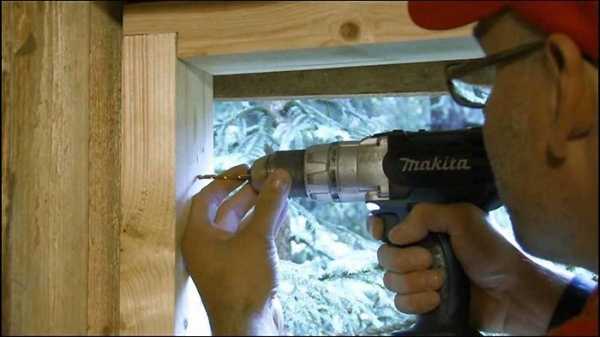

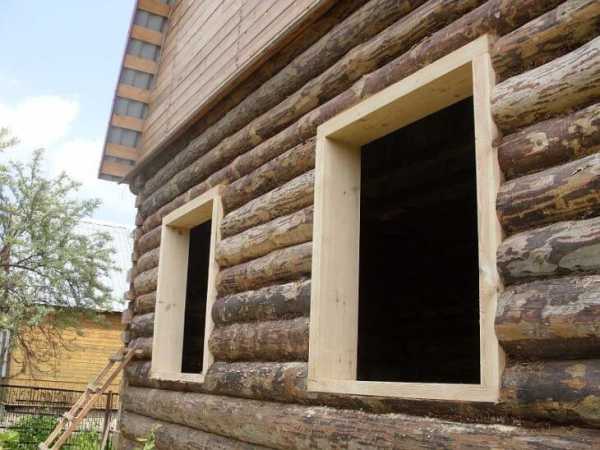

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

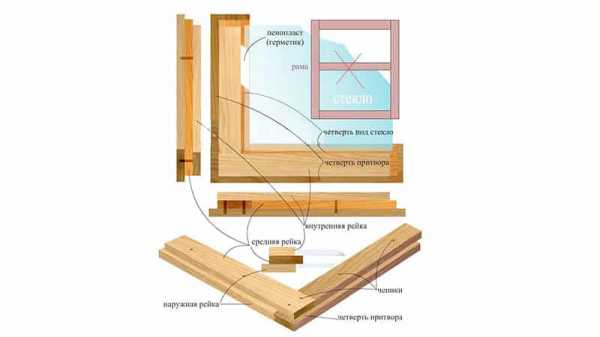

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

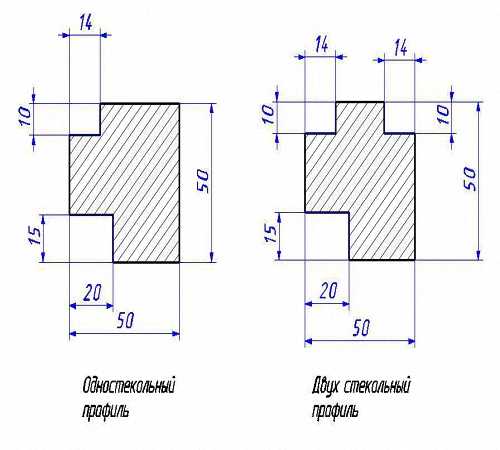

Существует два вида профиля:

  • одностекольный;
  • двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

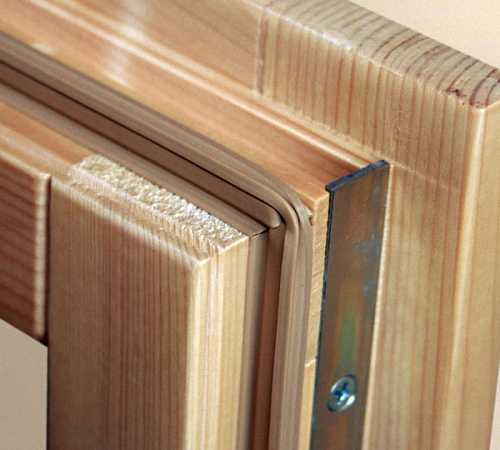

Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

При осуществлении этого процесса необходимо соблюдать правила безопасности:

  • обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
  • на лицо одевается маска;
  • глаза защищают при помощи очков, так как возникает угроза попадания стеклянных осколков и стружки.

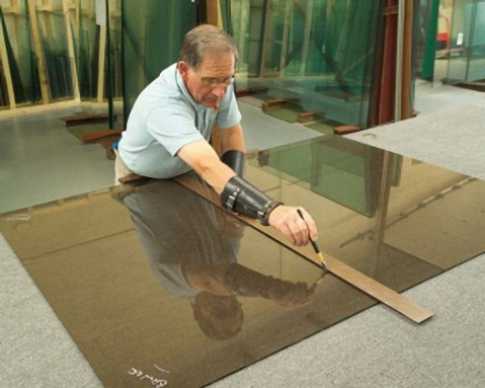

Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.

Для того чтобы разрезать стекло используется линейка. Материал, из которого будет она изготовлена не имеет принципиального значения. Если у вас нет линейки, можно использовать ровную рейку.

Важно! Длина линейки должна превышать размер стекла.

После обработки стеклорезом, полотно отодвигается на край стола, и слегка надавливают рукой. Если вы все выполнили правильно стекло на месте линии резки надломиться. Таким образом вырезаем все стекла для окна.

Далее приступаем к примерке деталей. Для этого каждый лист стекла помещаем в раму, а затем вытаскиваем.

Для окончательного монтажа на деревянные детали наносим герметик. Средство лучше брать бесцветное, чтобы эстетически окно выглядело безупречно. Далее прикладываем стекло и даем герметику высохнуть. Сверху полотно закрепляется штапиком. Штапик представляет собой треугольную рейку, которая одновременно прижимает о стекло и раму. Его задача зафиксировать стекла и спрятать шов.

Рейка монтируется при помощи тонких гвоздей, реже саморезами, если штапик широкий.

Этап № 6. Монтаж окна

Готовое окно монтируется в короб при помощи саморезов. Щели между рамой и коробом герметизируются монтажной пеной или герметиком. Далее монтируется на месте подоконник. Более подробно ознакомиться с процессом изготовления деревянного окна можно, посмотрев видео:

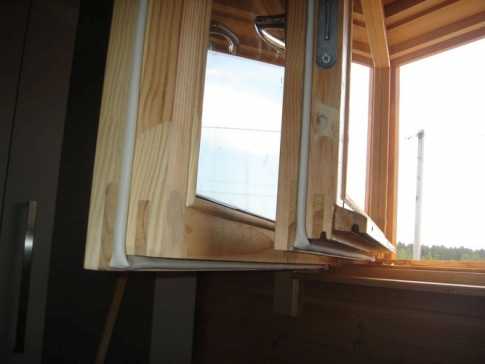

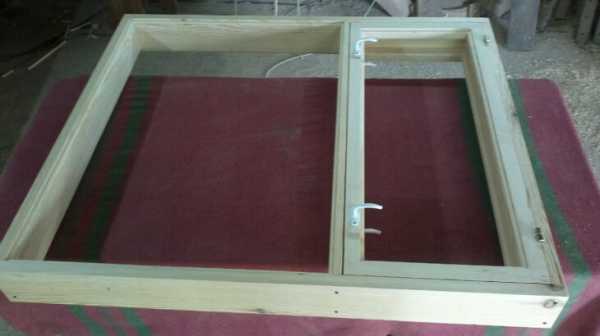

Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна – процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

bouw.ru

Деревянное окно своими руками пошаговая инструкция

Конечно пластиковые окна давно завоевали наши с вами сердца. Однако для бюджетного способа замены окон подойдет именно деревянная рама. А если вы решили проводить такие ремонтные работы у себя на даче или-же на веранде, то деревянные окна можно сделать своими руками. Когда я пристроил веранду к своему дому, то сразу решил ее застеклить и вариант с пластиковыми окнами мне не подходил. Конечно производственные станки собирают оконные рамы намного лучше и быстрее, но ведь всегда хочется сделать что-то своими руками. А вот если соблюдать все правила обработки деревянного материала и технологию соединения частей, то вполне можно добиться хороших результатов. Сегодня мы рассмотрим пошаговую инструкцию по изготовлению деревянных окон.

Деревянные окна

Деревянный короб

Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.

Важно! Если вы решили экспериментировать, то не стоит сразу приобретать дорогие материалы. Вполне возможно, что у вас ничего не получится и древесные элементы будут испорчены.

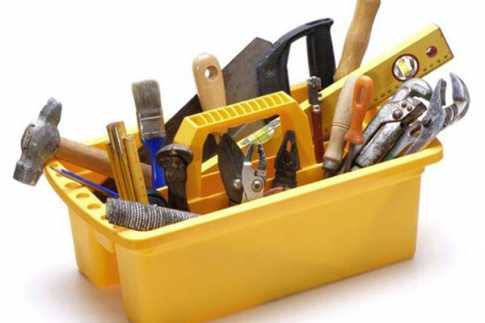

Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:

  • Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
  • Стеклорез
  • Электрорубанок
  • Стамеска и молоток

Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:

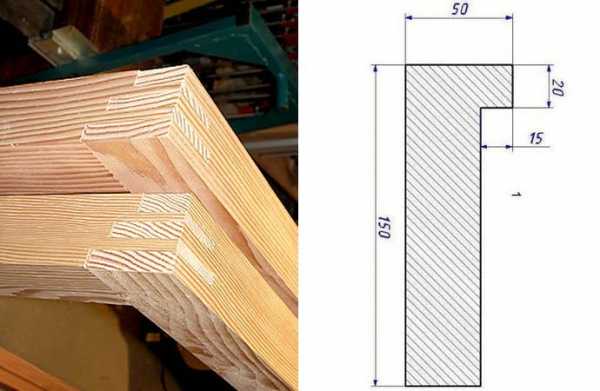

  1. Для своего окна я выбрал доску размером 150х50 мм
  2. Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
  3. После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов
  4. Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками

Важно! Все щели необходимо задуть монтажной пеной. При таком закреплении подвижность дерева при температурном перепаде не учитывается.

Деревянные окна своими руками

Пошаговая инструкция по изготовлению рамы для окон своими руками зависит от того, какое окно вы ходите сделать. Я изготавливал одностекольный профиль с 2-умя пазами:

Деревянные окна своими руками

Пошаговая инструкция по изготовлению рамы для окон своими руками зависит от того, какое окно вы ходите сделать. Я изготавливал одностекольный профиль с 2-умя пазами:

  • Оконная рама делается из деревянного бруса, размер которого зависит от самой конструкции окон. Я использовал деревянный брус 6х4 см, но вы можете взять и большие размеры
  • Если оконный профиль будет двухстекольный, то конструкция будет иметь на 1 паз больше – 2 пазика для стекол и 1 для закрепления в короб
  • Профиль изготавливается при помощи фрезера или электрорубанка – стекло я выбрал 4 мм, а штапик – 10 мм
  • Для того, чтоб собрать детали их нужно обрезать. Для получения 90 градусов, обрезаем края наискось, то есть по 45 градусов. Саморезы следует использовать для качественного закрепления и неподвижности

Мне как новичку в этом деле не сразу было понятно, как происходит весь процесс. Инструкции по изготовлению деревянных окон, для меня были написаны будто на непонятном языке, но купив все необходимые материалы и инструменты, я начал работу. Рассмотрев все чертежи и фото, которые без проблем можно найти на просторах интернета, оказалось, что изготовление деревянного окна своими руками, не такое уж и трудное занятие.

Важно! Еще совсем недавно обналичка использовалась для скрытия изъянов при монтаже деревянных окон или их теплоизоляции. Сейчас же обналичка играет не только практическую, но и декоративную роль. Обналичка подходит для деревянных домов и используется только для них. Она может быть резной или напоминать образы животных – все зависит от фантазии мастера.

Делаем деревянные окна своими руками

Самое главное в этом процессе – точный выбор размеров стекла. Благодаря этому не создаются мостики холода, а стекла качественно прилегают к деревянной оконной раме. Отклонения в 1 мм, могут уже иметь негативные последствия – а нам это не нужно.

Важно! Не забывайте про технику безопасности во время нарезки стекла. У вас обязательно должны быть перчатки для защиты рук и очки – защита от стеклянной крошки просто необходима.

Резать стекло нужно алмазным стеклорезом, а для полировки краем подойдет мелкозернистая наждачная бумага. Техника нарезания очень проста. Достаточно запастись линейкой, которая будет длиннее стекла и вдоль нее вести стеклорезом. Перед тем, как промазать края герметиком нужно приложить стекло для примерки. Если все удачно, то на пазы наносится герметик, после чего стекло окончательно вставляется в раму. После этого используем штапик – он должен зацепить и раму, и стекло, после чего зафиксировать его при помощи тонких гвоздей. Если шпапики будут шире, то фиксируйте их саморезами – выбирайте тонки крепежи.

На этом изготовление деревянных окон своими руками полностью завершено и остается только одно: размещение деревянных окон в подготовленных коробах. Мне это действие не понадобилось, но если вы все-таки решили устанавливать, то:

  1. Вставляем конструкцию в блок и фиксируем в пазах
  2. С помощью саморезов закрепляем раму – элементы должны пройти сквозь него прямо в стену
  3. Все щели задуваются с использованием монтажной пены и ждут ее полного высыхания
  4. В дальнейшем вы можете оформлять откосы своими руками самым удобным для вас способом. Но для деревянных конструкций все привыкли использовать штукатурку, так как пластиковые откосы не будут смотреться гармонично

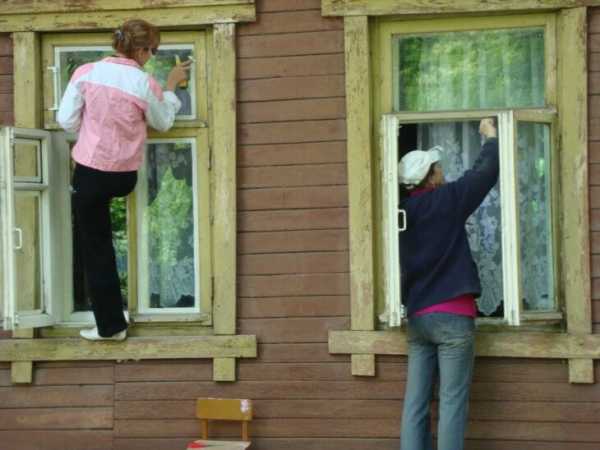

Восстанавливаем старые окна своими руками

Хочется затронуть еще один немаловажный вопрос: как обновить старые окна из дерева своими руками? Несмотря на все дефекты, которые появляются на деревянных конструкциях спустя долгие годы, они остаются очень крепкими и прочными. Поэтому не всегда появляется желание менять старые оконные конструкции и тратить на это большие деньги.

Обычно реставрация деревянных окон своими руками подразумевает установку уплотнителей и покраску рам, однако в некоторых случаях требуется более трудоемкий процесс. При появлении щелей между деревянной рамой и коробом следует использовать уплотнители. Можно применить резиновые, поролоновые или из поливинилхлорида. А вот если образовался перекос, то закрыть или открыть створку на окнах, становится настоящей проблемой. Для того чтоб исправить ситуацию, можно попробовать 2 способа: для начала проверьте петли – возможно они осели и достаточно просто найти для них новое место или же состругать лишнее с помощью рубанка. Дело в том, что древесине свойственно набухать и поэтому могут существовать места, которые необходимо со временем корректировать.

Очень часто, окна не закрываются из-за банально толстого слоя нанесенной краски. Для этого необходимо с помощью наждачной бумаги убрать лишние слои ЛКМс деревянных конструкций. Однако самой страшной проблемой может показаться гниль на определенных участках. Как ни странно, этому есть обычное решение: с помощью стамески нужно вырезать испорченный участок, лучше будет если вы захватите еще и немного пригодного материала. Появившееся углубление промажьте эпоксидкой или столярным клеем, после чего вставьте новый материал и закрепите его. Когда клеящий раствор высыхает, вся поверхность обрабатывается с помощью шлифмашинки. Окончательным решением будет вскрытие рамы лаком или окрашивание с помощью ЛКМ.

Делаем деревянные окна самостоятельно

Как видите ничего страшного в изготовлении новых деревянных конструкций или обновлении старых деревянных окон нет. Для того чтоб произвести все работы самостоятельно, достаточно изучить технологию, а также запастись необходимыми инструментами и деревянными материалами. Выбрав подходящую древесину, у вас получится самим соорудить оконную конструкцию и в дальнейшем провести остекление своей дачи или веранды, а возможно и летней кухни.

pootdelke.ru

Как сделать деревянное окно своими руками

Смастерить деревянное окно своими руками сможет каждый желающий, достаточно лишь знать необходимую информацию о существующих технологиях, и следовать инструкции. Работать с этим материалом очень просто, к тому же, понадобится минимальный набор инструментов.

Рассмотрим, как самостоятельно изготовить деревянное окно от «А» до «Я».

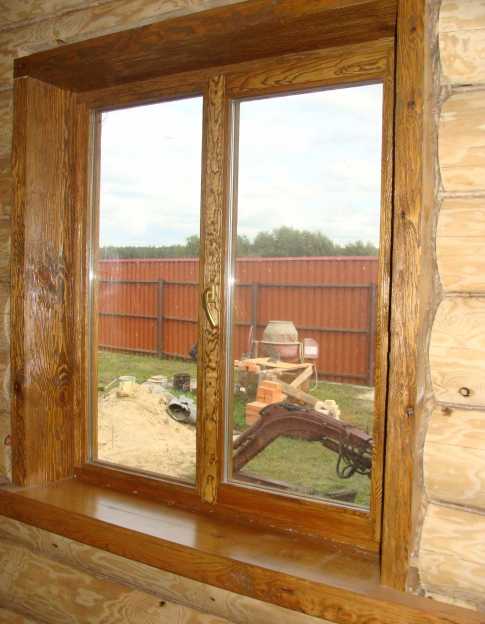

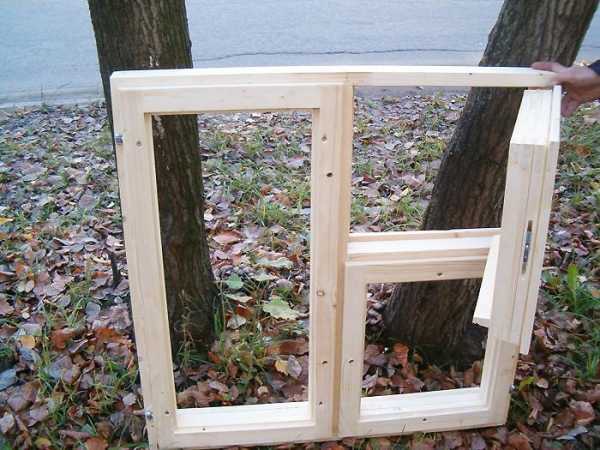

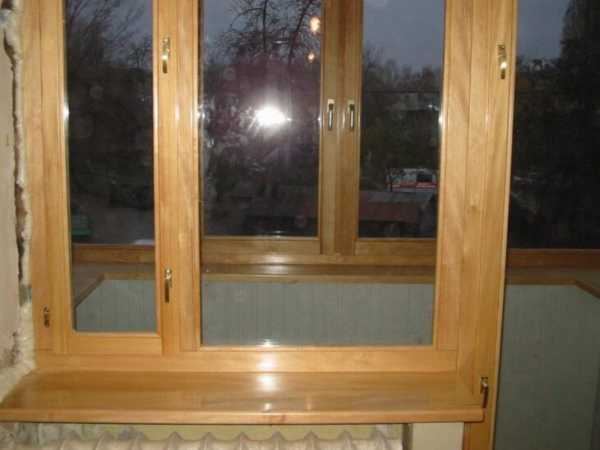

Рис. 1. Внешний вид самодельного деревянного окна

Подготовительный этап

Любая строительная работа состоит из подготовительного, основного и заключительного этапа. При изготовлении окна подготовительный этап включает себя подбор столярных инструментов и оптимального сырья. Кроме того, необходимо сделать детализированный чертёж, на котором отмеченные не только общие размеры рамы, но и габариты всех составных частей.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

  • молоток;
  • дрель;
  • шуруповёрт;
  • стеклорез;
  • стамеска;
  • фрезерный станок;
  • шлифовальный станок;
  • пила.

Список не исчерпывающий. Если есть желание максимально сэкономить, понадобится еще и циркулярка. В этом случае можно купить любое деревянное полотно и самостоятельно распустить его на нужные заготовки.

Необходимые материалы

Деревянные оконные рамы в большинстве своём изготавливаются из сухой или клееной древесины, но в некоторых случаях можно в качестве сырья использовать новые фанерные листы.

Фанера – это самый дешевый и некачественный вариант. Подходит только для окон, расположенных внутри помещения. Даже хорошо обработанная защитными пропитками, фанера быстро набирает влагу и начинает рассыпаться.

Цельный деревянный брус – это хорошее и относительно недорогое решение. Недостаток заключается в том, что такую доску может повести, что приведет к изменению геометрии. Кроме того, нужно обратить внимание, чтобы не было трещин и сучков.

Клееная древесина – отличный выбор для изготовления рамы. Во-первых, она имеет лёгкий вес, но при этом достаточно прочна благодаря своей многослойности. Во-вторых, такой вид древесины не поддаётся осадочным воздействиям и деформациям.

Для рамы рекомендуется использовать брус 5х5 см.

Кроме того, понадобятся:

  • деревянные штапики;
  • клей ПВА;
  • саморезы по дереву.

Желательно заранее запастись шпаклевкой, морилкой или антибактериальной пропиткой.

Изготовление короба для деревянного окна

Самым популярным деревом для изготовления оконного короба является дуб, но его стоимость достаточно высока. Поэтому, для первого опыта в этом деле лучше закупаться более дешевыми материалами, например, сосной.

Стоит помнить, что на короб возложена большая «ответственность» – он несёт основную нагрузку окна, поэтому при его сборке нужно тщательно позаботиться о досках: они должны быть хорошо очищены и высушены, а также не иметь рубцов, трещин, торчащих сучков, то есть, быть абсолютно гладкими. Другими словами, подходит только лес первого сорта, остальные варианты даже не стоит рассматривать.

В заготовках нужно сделать паз глубиной около 10-15 мм. Четыре стороны короба соединяются между собой посредством столярного клея. Далее по всем углам дрелью сверлятся отверстия, через которые вставляются деревянные стержни-фиксаторы длиной от 3 см. Чопики нужны для того, чтобы соединённые блоки обрели прочность и плотно зафиксировались под углом 90 градусов.

Короб монтируется таким образом: в стене сверлятся отверстия, в которые вбиваются дюбели, а коробка в зафиксированном состоянии крепится посредством саморезов. Для заполнения щелей используется монтажная пена.

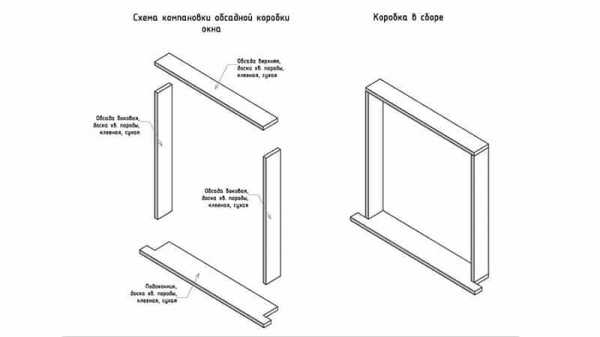

Рис. 2. Пример чертежа для изготовления короба

Изготовление оконной рамы для деревянного окна

Следующий шаг: непосредственно изготовление самой оконной рамы. Для этого понадобится деревянный брус сечением 60*40 мм или больше, это зависит от того, какого размера будет окно. Толщина профиля определяется количеством стёкол, которые будут вставляться в окно. Если в раме предусмотрен монтаж одного стекла, достаточно двух пазов. В случае двуслойного стеклопакета добавляется еще один паз (для закрепления второго стекла). Стёкол в одном окне может насчитываться больше, поэтому для каждого должен быть предусмотрен запасной паз.

Чтобы пропилить профиль, пользуйтесь фрезерным станком. Стекло рекомендуется фиксировать толщиной около 4 мм.

Рама собирается следующим образом:

Все четыре угла досок следует делить наискось на две равные части – 90/2=45 градусов. При соединении досок неподвижность обеспечивается посредством саморезов. Углублять их нужно максимально глубоко.

Подготовка и вставка стёкол

Размеры стекла должны чётко совпадать с размерами проёма для того чтобы не образовывались микрощели, пропускающие холодный воздух с улицы. Поэтому, этап измерения должен проходить щепетильно, с точностью до 0,5 мм. Резать стекло рекомендуется алмазным саморезом, после чего – качественно отполировать края наждачной бумагой.

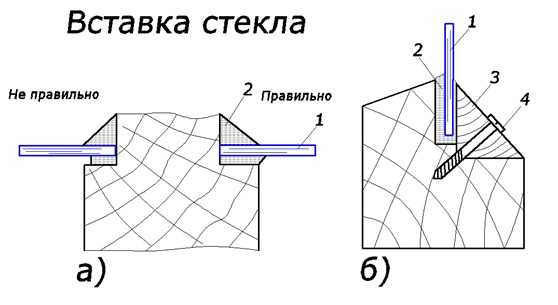

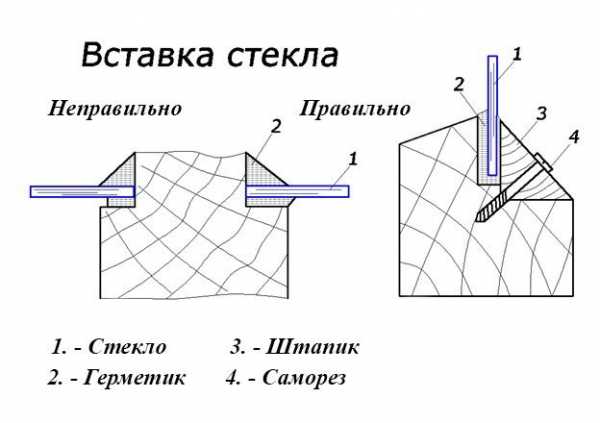

Рис. 3. Разрез стены для вставки стекол

Во время резки стекла обязательно помните о правилах техники безопасности:

  1. Надевайте защитные перчатки, чтобы случайно при работе со стеклом не изувечить кожу.
  2. Наряду с перчатками не пренебрегайте защитными очками: они оберегают глаза от попадания в слизистую строительных микрочастиц и стеклянных крошек.
  3. Во время работы со стеклом не рекомендуется дышать ртом или разговаривать, так как стеклянные крошки могут осесть на слизистой горла. Это не смертельно страшно, но приносит большой дискомфорт при напряжении голоса и вызывает болезненный кашель.

При нарезании стекла следует пользоваться измерительным прибором, длина которого превышает длину стекла, например, – металлической метровой линейкой. Зафиксировав точку надлома, стекло слегка придавливается рукой до тех пор, пока не послышится звук треска. Готовое стеклянное полотно нужно примерить, предварительно вставив его в проём.

Если размеры полностью совпадают, стекло сверху закрепляется штапиками и фиксируется тонкими гвоздями. В случае вставки двух и более дополнительных стёкол, посередине рамы монтируется вертикальный брус, имеющий идентичные пазы.

Каждая половина окна изготавливается отдельно друг от друга, а одна из них должна иметь более тонкую раму. Она соединяется с основной, посредством навесных петель, таким образом, создается открывающаяся створка. С помощью саморезов к раме крепится вспомогательная ручка, а в вертикальном брусе делается паз для закрывания створки.

Окончательный монтаж деревянного окна

Когда окно полностью готово, его нужно аккуратно вставить в проём и зафиксировать в предварительно подготовленных пазах. Его неподвижность обеспечивается саморезами, вбиваемыми сквозь короб в стену. Для того чтобы сделать это качественно, рекомендуется использовать монтажный пистолет, благодаря которому дюбели резким движением пробивают стену и глубоко в ней залегают.

В случае возникновения отверстий, пропускающих холодный воздух, пользуйтесь монтажной пеной. По окончанию работ производится тщательное оштукатуривание поверхности. Последний штрих – монтаж отлива и крепёж подоконника к окну.

Несколько советов при установке деревянного подоконника:

  1. Доски, из которых будет состоять подоконник, должны соответствовать тем же требованиям: быть качественно очищенными от сучков, опилок, и быть абсолютно гладкими.
  2. На дерево следует наносить антисептик, это предотвратит появление грибков и насекомых, которые любят обитать под натуральными материалами.
  3. Подоконник в длине должен превышать ширину оконного проёма на несколько сантиметров. В среднем данное превышение составляет разницу в 100-200 мм.
  4. Выступающая часть подоконника не должна в длине превышать 70 мм.
  5. Желательно конструкцию оббивать войлоком, это придаст больше прочности.
  6. Для фиксации подоконника нужно использовать безшляпочные гвозди. В случае установления деревянного подоконника и окна в деревянном доме, гвозди забиваются наполовину, а на них насаживаются доски.
  7. В идеале подоконник должен быть абсолютно горизонтальным, но если вы предусматриваете уклон, то он не должен превышать 1-2 градуса.

Исходя из вышесказанного, не трудно прийти к выводу, что изготовление и установка деревянного окна не представляет собой ничего сложного или непонятного. При наличии свободного времени и всех необходимых инструментов смастерить такой шедевр своими руками – проще простого. А еще из самодельного деревянного окна можно создать настоящее произведение искусства, украсив створки ручной росписью или резьбой.

okna-biz.ru

Деревянные рамы для окон: как изготовить своими руками

Пластиковые окна смогли завоевать сердца миллионов покупателей по всему миру. Однако отнести их к бюджетным решениям можно разве что с натяжкой. Более доступным вариантом станут деревянные рамы для окон. Специальные станки справятся с производством рам быстрее, но если речь идет о желании создать что-то собственными руками, то этот материал обязательно пригодится. Кроме того, окна из дерева со стеклопакетом станут оптимальным вариантом для загородного дома или дачи, где требования к внешнему лоску куда ниже. Итак, как сделать окно своими руками?

Особенности конструкции

Сделать окно, не уступающее по качеству изделиям в продаже, вряд ли получится даже у профессионала.  Причина проста: конструкция деревянного окна должна быть выполнена максимально точно, включая раму и переплет – отклонение в несколько миллиметров грозит немалыми проблемами с теплоизоляцией. Несмотря на это, создать более простую конструкцию многим вполне по силам.

Самодельный оконный блок из дерева

Деревянные окна, которые сегодня выпускаются на заводах, практически идентичны пластиковым за единственным исключением – используемый материал. Они отличаются достаточно сложной конструкцией, обусловленной возможностью раскрытия створок в двух плоскостях. Если же изготовлением рамы заняться самостоятельно, то конструкцию лучше упростить, заменив все инженерные изыски обычным прямоугольником из брусков.

Процесс изготовления рамы производится в несколько этапов:

  • выбор профиля, заготовка материалов;
  • изготовление рамы;
  • установка и остекление оконного блока.

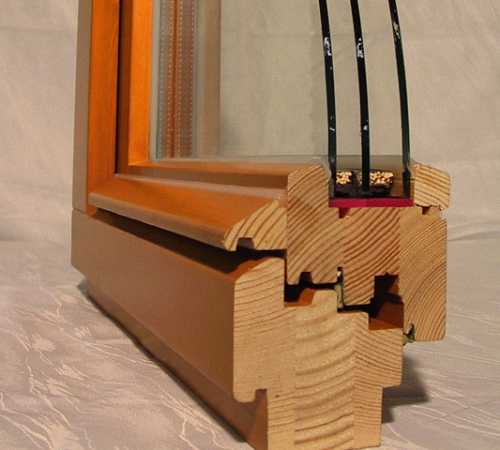

Выбираем профиль

Прежде всего, следует выяснить, планируется использовать обычное листовое стекло или стеклопакеты в будущих деревянных рамах. У каждого варианта есть свои достоинства: в первом случае это низкая стоимость и возможность самостоятельной раскройки, во втором – меньшая теплопроводность.

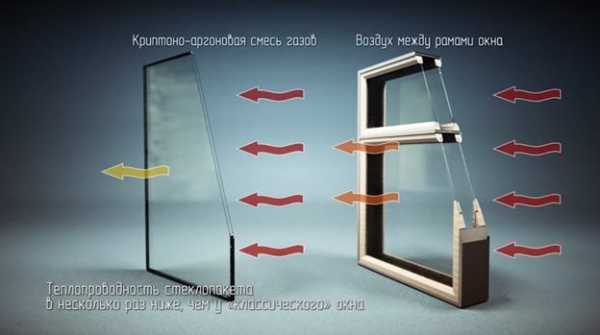

Теплопроводность классического окна больше, чем у стеклопакета

Одной из особенностей стеклопакетов является специальный инертный газ, который производитель закачивает между отдельными листами. Со временем его концентрация может снизиться. Не стоит пугаться заранее – теплопотери через окно, если и возрастут, то минимально, заметно этого практически не будет.

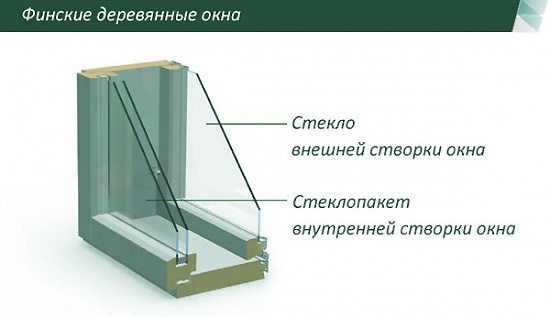

Существует и специальный гибридный вариант — так называемое финское евроокно (или скандинавское). Оно включают в себя листовое стекло и 2-х или 3-х камерный стеклопакет. Подобный подход позволит добиться высокой теплоизоляции.

Финское окно обладает самыми высокими теплоизоляционными свойствами

Наиболее простым и в то же время надежным и популярным в народе решением сегодня является вариант с парой стекол, между которыми расположена воздушная прослойка шириной от 2 см и более. Другим вариантом является изготовление деревянных окон своими руками с одинарным остеклением и двойной рамой.

Выбор материала

Чаще всего для изготовления деревянной рамы используют сосну. Это практичный, простой в обработке и недорогой материал. В качестве альтернативы можно использовать и дуб, но для первых опытов он окажется слишком затратен.

Как правило, для изготовления оконного блока используют сосну

Какой бы материал ни был выбран, брус должен быть тщательно просушен, на его поверхности не должно быть никаких изъянов: сучков, трещин или других повреждений – из некачественного материала изготовление окон невозможно.

Изготовление рамы

Главным нюансом изготовления деревянных рам является сохранение формы и геометрии при сборке – в этом помогут заранее подготовленные чертежи. Брус для работы выбирается исходя из планируемой толщины стекла. Минимальный размер сечения – 60х40 мм. Для создания пазов используется электрорубанок или фрезер. Специалисты рекомендуют новичкам перед началом работы потренироваться на небольших кусках – сделать вертикальный или горизонтальный пропил.

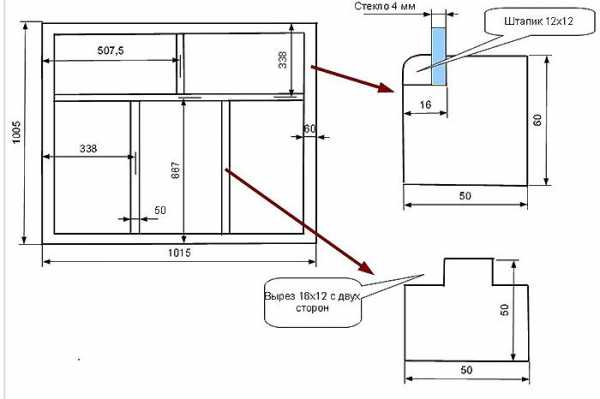

Типовой чертеж для изготовления оконной рамы с размерами

Перед началом работ следует тщательно произвести все замеры. Если имеется такая возможность, лучше перепоручить эту работу профессионалам – отклонение в миллиметр может привести к нежелательным последствиям, сделать деревянное окно в таком случае не выйдет. Торцы подпиливаются под углом в 45 градусов.

Сборка элементов деревянного стеклопакета своими руками производится на столярный клей. Для придания дополнительной прочности на углах проделываются отверстия, в которые вставляют стержни из дерева, также промазанные клеем. Для дополнительного усиления на соединяющихся элементах выбивается при помощи фрезы паз, в который устанавливают шпонку. В результате конструкция должна стать неподвижной, чтобы самодельный переплет был практически монолитным.

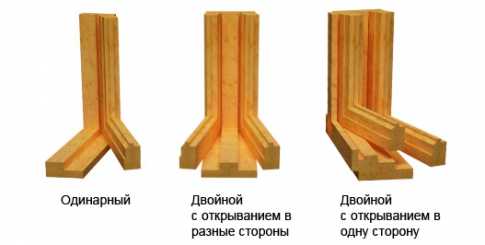

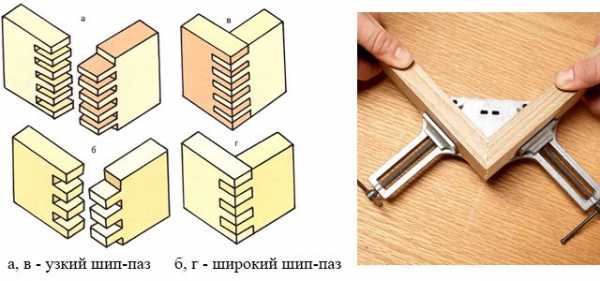

Типы соединения углов

В качестве альтернативного варианта можно воспользоваться соединением шип-паз. Однако работа с ним может оказаться куда более трудоемкой, так как требует очень большой точности. Поэтому чаще всего при изготовлении окон из дерева применяется описанный выше вариант. После этого изготовление окна переходит к завершающему этапу.

Монтаж рамы

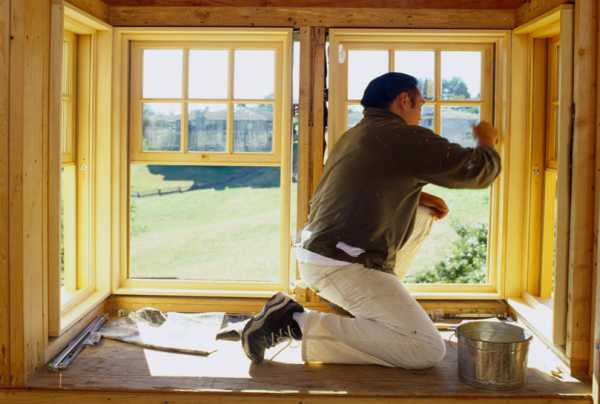

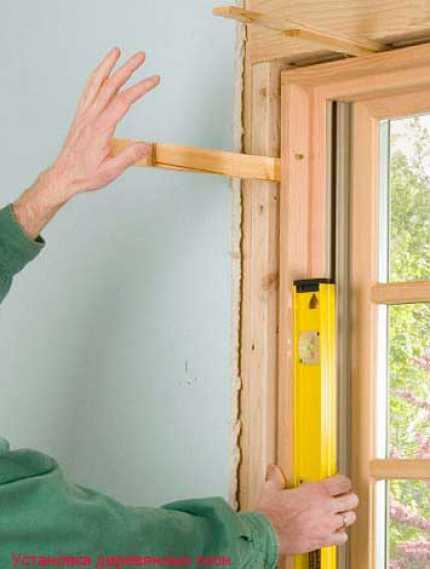

Установка рамы из дерева своими руками производится в заранее подготовленное отверстие в стене. Проем следует сначала подготовить: выровнять его, убрать всю грязь и строительный мусор. В стенах подготавливаются отверстия под дюбели с шагом до 80 см. Крепление короба осуществляется саморезами, впоследствии щели заделываются монтажной пеной или другими теплоизолирующими материалами.

Установка короба в оконный проем

В процессе очень важно соблюдать геометрию окон из дерева: углы в 90 градусов, отклонение в ровности не более 1 мм на 1 м, разница диагоналей до 10 мм.

Остекление

После этого следует размещение стеклопакетов в деревянные рамы. Главный нюанс – точный выбор размеров, т.к. устройство деревянного окна не допускает отклонений. Отклонение в миллиметр создаст так называемые мостики холода, которые ведут к крайне негативным последствиям. Также не следует пренебрегать техникой безопасности – необходимо надевать перчатки и очки для защиты рук и глаз.

Во время остекления необходимо обеспечить герметичность соединения стекла и рамы

Для резки по традиции используется алмазный стеклорез, полировка производится наждачной бумагой с мелким зерном. Сама техника проста – отмеряем нужный размер, прикладываем вдоль прямой линейку и проводим вдоль нее стеклорезом. После обрезки следует проверить, подходит ли стекло и, если да, то останется лишь установить его в раму, не забывая про герметик. Крепится в раме стекло при помощи штапика – делая деревянные окна со стеклопакетом, следует позаботиться о нем заранее.

Подоконник

Одним из этапов установки деревянных окон со стеклопакетами является работа с подоконником. Материал для него может быть любым.

Установка подоконника

Установка подоконника производится в следующей последовательности:

  1. Из покупного подоконника следует вырезать нужную форму.
  2. Подоконник нужно частично завести под раму, в нижней части фиксация осуществляется при помощи клиньев из дерева.
  3. Пустое пространство снизу заполняется пеной. Впоследствии выступающие излишки удаляются при помощи ножа.

Покраска

Покрасить деревянные окна своими руками не составляет особой сложности. Однако необходимо помнить о следующих нюансах:

  • Если это не было сделано еще до сборки, переплет, готовый к покраске, следует обработать антисептиком. Особое внимание при этом следует уделать торцам, так как именно через них вредитель чаще всего проникает в дерево.
  • Перед началом покраски поверхность следует обязательно прогрунтовать. Это делается сразу в двух целях: во-первых, грунтовка поможет снизить расход краски, во-вторых, она сыграет роль антисептика, увеличивая срок службы окна.
  • Покраску рекомендуется производить кисточкой, проводится процедура в несколько слоев.
  • Для наружной стороны рекомендуется использовать специальную краску для наружных работ, а вот с комнатной стороны можно использовать любую.
Покраска рамы осуществляется кистью в 2-3 слоя

На этом изготовление деревянной рамы для окон можно считать завершенным.

Итоги

Как можно заметить, деревянное окно своими руками изготовить вполне реально. Конечно, по качеству оно будет уступать фабричным моделям, но и разница в цене весьма значительна. Для того чтобы справиться со всем самостоятельно, потребуется не только досконально изучить технологию, но также запастись подходящим материалом и инструментом. Если все будет сделано верно, результат обязательно порадует вас и близких как красотой, так и теплом, которое деревянные стеклопакеты и переплет помогут сохранить в доме.

domzastroika.ru

делаем своими руками, фото и видео инструкция

Современные окна по большей части представляют собой стеклопакеты, состоящие из сборных панелей. Эти окна отличаются удобством использования, но имеют и некоторые недостатки. Так, например, если случайно будет разбито одно из стекол, заменить его будет совсем непросто, особенно, если оно имеет нестандартный размер. К тому же компании, выпускающие стеклопакеты, часто закрываются, а многие модели, когда приходит время замены стекла, оказываются снятыми с производства.

Тем, кого интересует, как самому сделать окна из дерева, фото и подробные инструкции, размещенные на этой странице, очень пригодятся. На фотографии, показанной ниже, изображен самый настоящий самодельный стеклопакет, для изготовления которого не требуется ни особых умений, ни существенных финансовых вложений. Если в таком стеклопакете разобьется стекло, замену ему можно будет легко найти в любом строительном магазине, а если между стеклами будет собираться конденсат, то достаточно будет сменить герметик и пополнить влагопоглотитель.

Стеклопакеты, имеющие воздушный зазор, не заполненный каким-либо благородным газом, за счет циркуляции воздушных потоков между стеклами несут существенные конвективные потери. Благородные газы имеют большую массу, что значительно замедляет диффузию. Но зато газ по мере старения стеклопакета имеет тенденцию теряться, а в пакете, заполненном воздухом, можно добавлять влагопоглотитель и менять герметик, не имея специальных приспособлений.

Рекомндуем подробнее ознакомиться с материалом — что лучше: деревянные или пластиковые окна.

Изготовление короба из дерева

Наиболее распространенным материалом, из которого изготавливаются деревянные рамы для окон, является сосна, которая на сегодняшний день считается самой практичной, недорогой и доступной древесиной. Разумной заменой сосновой древесине является древесина дуба, но мастерам, первый раз в жизни изготавливающим деревянные окна, лучше все же выбирать менее дорогие породы деревьев. Деревянные брусы для деревянных окон обязательно должны быть высушены по всем правилам, а кроме того, на них не должно быть ни сучьев, ни трещин или других повреждений. Важно помнить, что короба, когда их закрепляют в проеме окна, берут на себя главную механическую нагрузку. Если для изготовления всех элементов будет использоваться клееный брус, то его прочности будет достаточно, чтобы противостоять деформирующим нагрузкам.

Инструменты для работы, которые будут необходимы

Если, например, для изготовления короба будет использоваться доска 150х50 мм, то в заготовках для него нужно будет проделать паз глубиной 15 мм в виде буквы Г. Для блока потребуется изготовить четыре заготовки, а затем соединить их при помощи клея (лучше всего, столярного), а дополнительно просверлить в нужных местах отверстия и вставить трехсантиметровый стержень из дерева, который будет обеспечивать соединению под прямым углом неподвижность и необходимую жесткость.

Готовый короб неподвижно закрепляют в подготовленном оконном проеме. Для этого в стене следует просверлить отверстия, вбить дюбели и саморезами закрепить готовую конструкцию. Если между готовым блоком и стенами останутся промежутки, их нужно загерметизировать строительной пеной. Следует помнить, что при монтаже короба не учитывается подвижность, которую он может приобретать при температурных перепадах.

Изготовление рамы из дерева.

Главной особенностью представленного здесь проекта является оконный переплет, распирающий стекла и обеспечивающий свободное место для уплотнителя и деревянных штапиков, удерживающих стекло.

Для тех, кто собирается изготавливать окна своими руками из дерева, чертежи, представленные на этой странице показывают, как сделать раму для десятимиллиметровых штапиков, которые будут надежно удерживать четырехмиллиметровое стекло. Зазор между стеклами составляет около 1 см, при этом металлических деталей, распирающих их, не использовано. Следует учитывать, что уплотнитель для деревянных окон, ширина которого равна ширине стекла, будет не самым лучшим вариантом для такой конструкции: лучше, если поперечное сечение уплотнителя будет равняться сечению паза.

Изготовление коробки для окна

Наилучшим уплотнителем будет материал, который не страдает от воздействия солнечных лучей. Часто для этого применяют уплотнитель из силикона, но нельзя не отметить, что он подходит для таких целей не лучшим образом, поскольку трудно удаляется с поверхности стекол. Можно изготовить раму из сосновой древесины, а можно использовать древесину белого дуба или другие заготовки. Перед порезкой материала для оконной рамы следует тщательно измерить периметр оконного проема и увеличить полученный результат еще на 10%.

Сборка деталей рамы.

Чтобы собрать изображенный здесь переплет, нужно будет распиливать материал под углом. Соединения, состоящие из пазов и шипов, держат конструкцию крепче, но для уплотнителя лучше подходят непрерывные пазы. Для соединений частей рамы между собой лучше всего использовать шурупы с плоской шляпкой и крупной резьбой. Винты с плоскими шляпками лучше всего утопить в специальные отверстия.

Сборка оконной рамы своими руками

Порезка стекол.

Процесс порезки стекла по сути не является сложным, но важно учитывать некоторые его нюансы. В первую очередь следует позаботиться о соблюдении техники безопасности: надежно защитить от возможных неожиданностей глаза и руки. Стекло должно быть прочным и совершенно целым. Перед резкой стекло тщательно очищают, а затем смазывают небольшим количеством жира.

Опытные мастера советуют всегда резать стекло за один рез. При нажатии на стекло раздается звук, после чего стекло сдвигают на самый край рабочей поверхности и нажимают на него. Чтобы изготовить такой стеклопакет, как здесь рассматривается, нужно производить замеры с точностью до миллиметра.

Края стекла после резки обрабатывают для полировки наждачной бумагой.

Сборка оконной конструкции.

Сначала стекло для примерки вставляют в раму, а затем вынимают и кладут на его место герметик. Стекло помещают назад в раму и устанавливают штапики деревянные для окон, а затем красят окно и оборудуют его ручками.

При присоединении штапиков винты нужно затягивать медленно, начиная от их середины. Это нужно для того, чтобы на хрупкие углы рамы не оказывалось чересчур сильного давления.

Исходя из того, что окно должно в случае надобности легко поддаваться ремонту, закрашивать шляпки использованных винтов не следует, но многие предпочитают, чтобы они не были видны. Идеального способа скрыть винты пока не найдено, поэтому каждый выбирает то, что ему больше всего подходит.

Устанавливаем оконную раму в дом из бруса

Между стеклами необходимо поместить осушитель. Для этого вверху оконной створки добавляют отверстие, которое позднее законопачивают деревянным штифтом. Если под рукой есть компрессор, можно заполнить промежуток между стеклами сухим воздухом. Штифты красят краской до монтажа окна и повторяют эту процедуру после него.

Окно, о котором здесь говорится, не запотевает даже через год, а если понадобится заменить стекло, то это не вызовет слишком больших сложностей. Такие окна можно устанавливать даже в помещениях с большой влажностью (то есть, в ванной или на кухне).

Дополнительные сведения.

Отверстия для винтов можно закрыть декоративными ручками. При использовании стандартных винтов можно также выскоблить краску из их канавок.

Для надежной герметизации опытные мастера вставляют стекло, нанеся предварительно на места его стыков с конструкцией герметик. Чтобы окно было более устойчивым к погодным условиям, можно после высыхания герметика нанести поверх него оконную шпатлевку. Важно знать, что некоторые современные шпатлевки могут трудно удаляться со стекло, поэтому гораздо легче работать с традиционными оконными шпатлевками.

Рекомендуем ткже ознакомиться с материалом — деревянные окна со стеклопакетами.

Красить окна лучше всего через несколько дней после того, как нанесена шпатлевка.

Варианты деревянных окон

Как изготовить ламинированные пластиковые окна

Для изготовления ламинированных оконных блоков применяют специализированные технологии. На профиль из пластика наносится специальная пленка, которая прикрепляется к поверхности при помощи клея. Пленка представляет собой несколько слоев с тиснением на ее поверхности, а чтобы нанести ее на пластиковую поверхность, необходимо воспользоваться ламинирующим оборудованием.

Ламинирование нужно не только для того, чтобы окна выглядели более эстетично: таким образом они становятся более устойчивыми ко всевозможным атмосферным явлениям и долговечными и остаются предельно простыми в уходе. Существует пленка, поверхность которой напоминает натуральную древесину. На такой декоративной пленке практически не видны пыль и грязь, поэтому пластиковые окна, ламинированные под дерево, фото которых можно увидеть ниже, отличаются невероятной практичностью.

У ламинированных оконных блоков существует довольно много достоинств. В первую очередь следует отметить, что они достаточно устойчивы к механическим воздействиям, поскольку поцарапать пленку ПВХ намного сложнее, чем краску. Кроме того, такая пленка достаточно долго сохраняет отличный внешний вид: с покрытием «под дерево» алюминиевые окна и любые другие оконные конструкции способны хорошо выглядеть даже после нескольких десятков лет эксплуатации. Более подробно об алюминиевых окнах.

Кроме этого, покрытые пленкой окна устойчивы к колебаниям температуры и к погодным условиям. Конструкция, покрытая пленкой ПВХ не чувствительна к атмосферным осадкам, а сама пленка сохраняет свой цвет даже под длительным воздействием солнечных лучей.

Еще одно неоспоримое преимущество ламинирования пленкой ПВХ — это широкий ассортимент ее цветов и текстур, среди которых найдется подходящий вариант для любого случая.

Оконные ставни из дерева

После установки ставен помещение становится дополнительно защищенным от холодов и атмосферных явлений. Деревянные ставни на окна, фото которых можно посмотреть в конце страницы,  делают наружными или внутренними, а по структуре — одно- или двухсторчатыми, щитовыми или филенчатыми. Изготовить такие ставни самостоятельно может любой желающий.

Вариант дизайна ставен на окна

Что потребуется для изготовления ставен

Чтобы изготовить оконные ставни из дерева, понадобятся доски шириной 100-200 мм и толщиной более 20 мм. Наиболее подходящими считаются шпонированные доски из древесины твердолиственных деревьев, но гладкая фуга тоже вполне подойдет.

Кроме этого, нужно будет позаботиться о наличии инструментов для обработки дерева: ножовки, дрели, шуруповерта, рубанка, долота и т. п. Потребуются также измерительные инструменты: уровень, рулетка и плотницкий уголок. Для завершающей стадии работ нужно приобрести олифу, кисти и краску, а также антисептик.

Сборка ставен для окон

Изготовление простых ставен

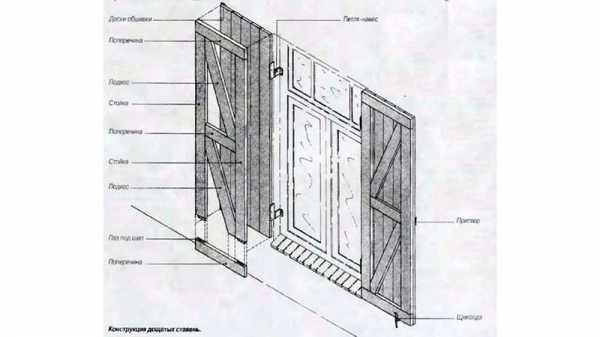

Как сделать обыкновенные ставни из досок

  1. Замерить имеющийся проем по внешней и внутренней стороне, после чего составить схему раскроя досок и раскроить их.
  2. Для подготовки досок к торцевому соединению проводят их сплачивание. Гладкие фугованные доски можно посадить на клей, но дополнительно нужно укрепить ее рейкой так, чтобы она перекрывала получившиеся щели.
  3. Проще произвести сплачивание полотна для ставен замковым методом: выбрать паз в торцевой части, а с противоположной стороны предусмотреть шип. Опытные мастера рекомендуют покупать готовые шпунтованные доски, которые используются для настила пола.
  4. После сплачивания полотно необходимо дополнительно укрепить поперечными укосинами и накладными стяжками.
  5. Скрытое сплачивание щитов проводится при помощи резьбовых шпилек. Для этого тонким сверлом высверливают отверстия в торцевых боковинах досок, а затем рассверливают их до достижения диаметра шпильки. После этого доски нанизывают на шпильки и стягивают болтами, а их торцы обильно промазывают столярным клеем, чтобы не оставалось щелей.

Изготовление филенчатых ставен

  1. Филенкой называют тонкую доску, вставленную в каркасную раму. Такие ставни не только красиво смотрятся, но и имеют большую прочность. В строительных магазинах продаются готовые филенки и профилированные брусы с выборными пазовыми проточками, но можно заказать необходимые детали и непосредственно у столяров.
  2. Филенки делают гладкими или декорируют их по своему усмотрению. Они могут иметь раскладки из шпунтированных брусов или отобранные калевки. Также филенки бывают наплавными, фигарейными и могут иметь декорированную резьбой рамку. При желании можно изготовить также деревянные наличники на окна. Резные шаблоны, фото которых можно увидеть немного ниже, позволяют очень красиво задекорировать окно.
  3. Стягивающая рамка изготавливается из обвязных брусков, которые должны быть толще, чем филенки на 5 мм. Бруски отфуговывают и отшлифовывают, а затем соединяют при помощи шипов с проушинами.
  4. Когда рама собрана, филенки промазывают клеем и вставляют в нее. Створки следует до полного высыхания зафиксировать на плоскости.
  5. На боковинах ставен и наличниках необходимо выдолбить стамеской гнезда для монтажа петель. После врезки запорных элементов можно крепить ставни на откосах. Створки выставляют по уровню, а затем закрепляются в петельных гнездах при помощи шурупов.
  6. Окончательным этапом работ является пропитка деревянных конструкций олифой или другим средством, препятствующим гниению, а затем покрытие их лаком или краской.

Интересное по теме

zonabalkona.ru

Как сделать деревянное окно своими руками

Деревянные окна довольно часто встречаются в большинстве жилых зданий. Это объясняется, прежде всего, доступностью материалов, используемых в процессе их изготовления. Если оконный проем имеет нестандартную форму, то проще всего соорудить окно самостоятельно, при этом, мастер сам выберет его форму, количество створок и фурнитуры. Об особенностях изготовления деревянных окон поговорим далее.

Оглавление:

  1. Деревянные окна - особенности и преимущества
  2. Деревянные окна технологии и разновидности
  3. Как сделать деревянное окно - основные этапы

Деревянные окна - особенности и преимущества

Для того, чтобы разобраться в особенностях деревянных окон, предлагаем рассмотреть их основные преимущества:

1. Эстетическая привлекательность внешнего вида.

На деревянном окне четко прослеживается структура древесины, из которого оно изготовлено. Кроме того, деревянные окна отлично вписываются в любой вид как экстерьера, так и интерьера. Чаще всего в помещении устанавливается мебель из дерева и деревянные двери, которые хорошо гармонируют с окнами, выполненными из дерева. При этом, деревянные окна обладают высокой функциональностью и изыском.

Окна, выполненные из пластика имеют непрезентабельный внешний вид, по сравнению с деревянными конструкциями. Дерево же приносит в помещение тепло и уют.

2. Способность дышать.

Данной функцией обладает исключительно древесина. Именно дерево отвечает за регуляцию здорового микроклимата в помещении. Так как деревянные поверхности способны впитывать влагу, при излишке, и отдавать ее при недостатке. В доме, с установленными деревянными окнами, присутствует комфортная и здоровая атмосфера.

Окна, же выполненные из пластика или других материалов, склонны к образованию конденсата на подоконнике или других близ лежащих поверхностях.

Благодаря тому, что дерево дышит, происходит постепенная циркуляция воздуха в помещении. Даже если долго не открывать окна на проветривание, то воздух будет обновляться через микропоры, находящиеся в дереве. После долгого отсутствия дома, воздух в помещении будет свежим и обновленным.

3. Высокая долговечность.

Несмотря на то, что дерево - довольно уязвимый материал, особенно перед влагой или огнем, благодаря наличию современных составов и пропиток, улучшаются качественные характеристики древесины, используемой в процессе изготовления окон. Современные красители и пропитки на влагоустойчивой основе обеспечивают длительную эксплуатацию деревянных оконных конструкций. Кроме того, в процессе использования деревянных окон сохраняется первозданность их внешнего вида. Например, пластиковые окна потребуют замены уже после десяти лет эксплуатации, деревянные окна не теряют презентабельности внешнего вида и после двадцати лет использования.

4. Высокий уровень прочности.

Дерево и его качество оценивается сразу, в процессе покупки материалов. Прочность же пластиковых окон нельзя оценить, так как металлический профиль, установленный внутри конструкции. Кроме того, вариант самостоятельного изготовления деревянного окна позволяет выбрать дерево такого качества, которое подойдет владельцу окна и в материалом и в эксплуатационном смысле. Лучше отдать предпочтение трехслойному клеенному брусу с минимальной толщиной в 70 мм. Именно применение клеевого бруса обеспечит устойчивость окна перед воздействиями внешних раздражителей и предотвратит его деформацию.

5. Низкий уровень теплопроводности.

Данное свойство объясняется использованием клеевого бруса при изготовлении окон. Кроме того, теплопроводность зависит от следования технологическим моментам установки окна.

6. Экологичность и безопасность для здоровья человека.

Это условие, самое главное при выборе деревянных окон. Ведь именно дерево является натуральным материалом, который не выделяет никаких, вредных для человека веществ.

7. Легкость ремонта деревянных окон.

Данное преимущество позволяет сократить расходы на ремонт или реставрацию деревянного окна. Данные типы окон легки в обслуживании и ремонте.

Деревянные окна фото:

Установка качественного деревянного окна открывает перед его владельцем такие возможности как:

  • полное отсутствие сквозняков;
  • высокий уровень теплоизоляции;
  • хорошая шумоизоляция;
  • высокая привлекательность внешнего вида;
  • выбор индивидуального дизайна;
  • длительность эксплуатации.

Деревянные окна технологии и разновидности

В соотношении с конструктивными особенностями деревянные окна бывают:

  • русскими;
  • немецкие;
  • финскими;
  • алюминиево-деревянными.

Первый вариант характеризуется наличием одной раздельной деревянной части. Она состоит из одной коробки и двух створок, каждая из них застекленные. Для изготовления деревянной части используется сосновый массив, а не деревянный брус. Минимальная толщина створок составляет 4 см. Главным недостатком таких окон является их подверженность деформации. Кроме того, не удается добиться полного примыкания створки к окну. Влага, которая находится снаружи помещения, попадает на поверхность подоконника. Двойные деревянные окна комплектуют с помощью нерегулируемых петель и ручек, поэтому режим проветривания в них отсутствует.

Немецкие окна еще называют европейскими окнами. Так как фурнитура, которая на них устанавливается, имеет европейское происхождение. Такое окно позволяет регулировать высоту и угол наклона створки, существует возможность проветривания окна, присутствуют запорные механизмы.

Евроокно включает в состав оконную коробку и створку. Створка имеет стеклопакет двухкамерного типа, который отлично предотвращает теплопотери. Для открытия окна достаточно приложить небольшие усилия. Кроме того, уход ха такими окнами достаточно легкий, а для их производства используется клеенный брус, толщина которого позволяет сделать уплотнитель многоконтурного назначения, которые полностью защищает помещение от сквозняков.

Такие окна отличаются теплотой, надежностью и долговечностью эксплуатации. Срок службы евроокна превышает шестьдесят лет. Это обуславливается наличием клеенного трехслойного бруса, который не склонен к рассыханию или деформации.

Существует вариант оббивки деревянного окна с помощью алюминия. Данное окно отличается более длительным сроком эксплуатации и не требует постоянной покраски.

Алюминиево-деревянные окна предполагают изготовление несущей части окон из алюминия. Дерево же закрывает алюминий с внешней стороны. Таким образом, улучшается прочность конструкции благодаря наличию алюминия, а деревянная поверхность создает привлекательный внешний вид и теплоту окна. Данный тип окон практически не распространен из-за высокой стоимости алюминия и сложности выполнения работ.

Финские окна отличаются наличием широкой коробки и двух створок, которые имеют последовательный тип открывания. На наружной створке установлено одно простое стекло, а на внутренней - однокамерный стеклопакет. Для изготовления наружной створки используется как дерево, так и алюминий. Две створки соединяются с помощью механизма последовательного открытия. Для изготовления оконных коробки и створок используется деревянный массив, а не клеенный брус. Окно имеет привлекательный внешний вид, хотя по сравнению с немецкими окнами, проигрывает ему в качественных характеристиках.

Кроме того, деревянные окна бывают:

  • глухими - в них отсутствуют створки, окно не имеет функции проветривания, цена на такие окна значительно ниже, так как они довольно просты в изготовлении, перед установкой такого окна, следует продумать особенности проветривания помещения и ухода за внешней частью оконной конструкции;
  • поворотными и поворотно-откидными - такие типы окон имеют створки, открывающиеся во внутрь помещения, они довольно популярны из-за оптимальной стоимости и наличия вентиляции;
  • двустворчатыми импостными окнами из дерева - с помощью импоста происходит соединение нескольких створок в единую целостную конструкцию окна, данный вариант отличается надежностью, удобством использования и прочностью;

  • шпультовыми двустворчатыми - принцип открывания как у предыдущего варианта, только первая створка имеет поворотно откидную ручку, а вторая - без ручки, открытие второй створки представляется возможным только в том случае, если закрыта первая.

Кроме того, выделяют шведские деревянные окна. Они представляют комбинацию немецких евроокон с русским вариантом окна. Такое окно имеет внешнюю раму с одинарным стеклом и внутреннюю раму с одинарным стеклопакетом. Таким образом, обеспечивается высокий уровень звуко- и теплоизоляции.

Резные деревянные окна характеризуются наличием разного роза узоров, которые делают их более привлекательными.


Как сделать деревянное окно - основные этапы

Перед тем как сделать деревянное окно самому, следует позаботиться о подготовке всех необходимых для этого инструментов в виде:

  • стеклореза;
  • шуруповерта;
  • электролобзика или фрезера;
  • дрели;
  • молотка;

  • стамески;
  • угольника;
  • рулетки;
  • линейки;
  • рубанка.

Далее подготовьте материалы, а именно:

  • клееный брус, сосну или дуб для короба;
  • столярный клей;
  • штапики;
  • саморезы;
  • дюбеля;
  • герметик.


Предлагаем изучить поэтапную инструкцию самостоятельного изготовления деревянных окон:

1. Сооружение короба.

В зависимости от размеров деревянных окон они бывают:

  • большими;
  • средними;
  • маленькими.

Перед началом работ следует подобрать материал для окна. Самый оптимальный и недорогой вариант - сосна. Так как в составе данного рода древесины присутствует большое количество смолы, то она является самой устойчивой перед влагой и другими внешними воздействиями.

Более дорогой, но качественный вариант - дуб. Хотя для новичков лучше выбрать сосну, чтобы случайно не испортить дорогой материал. Доски должны иметь правильную просушку, на них не должны присутствовать сучки, трещины, деформации. Учтите, что короб является основной несущей конструкцией, на которую возлагается вся нагрузка.

Возможен вариант использования клеевого бруса, который отличается более высокими прочностными характеристиками и высокой длительностью эксплуатации.

Чтобы соорудить раму достаточно досок, размером, 15х5 см. В заготовке следует проделать пазовое отверстие, которое будет иметь букву Г, а глубину 1,5 см. Все детали соединяются с помощью столярного клея, а затем - деревянного стержня, минимальной длиной в 30 мм. Именно стержень является элементом, выполняющим роль фиксатора всех компонентов короба.

Далее производится монтаж короба в предварительно подготовленный оконный проем. Данная процедура включает сверление отверстий в стене, установки в них дюбелей, фиксацию короба саморезами. Для герметизации стыка и заделывания щелей используется монтажная пена.

2. Сооружение рамы для окна.

Как сделать деревянное окно своими руками чертежи:

Чтобы создать раму, необходимо наличие бруса, размером в 70х50 мм. Хотя возможна коррекция толщины бруса, в зависимости от размера и прочности окна. Профильная форма определяется толщиной и количеством стекла, которое будет устанавливаться в окне.

Если планируется установка одностекольного профиля, то достаточно соорудить два прямоугольных пазовых отверстия, в противном случае, отверстий потребуется больше.

Чтобы изготовить профиль определенной формы потребуется наличие электрорубанка или фрезера. Если толщина стекла 5 мм, то потребуется штапик, толщиной в 1 см.

Когда все детали подготовлены, производится сборка рамы. Чтобы это сделать, необходимо произвести распил доски под углом в 45 градусов. С помощью подготовленного профиля обеспечивается шипо-пазовое соединение, для более высокого уровня фиксации дополнительно используют саморезы. Учтите, что все шляпки должны утонуть в дереве, для улучшения привлекательности внешнего вида окна и во избежание появления коррозии.

3. Монтаж стекол.

Для того, чтобы в окне не собирался конденсат и отсутствовали мостики холода, следует правильно измерить длину и высоту стекла, которое необходимо в него установить. Минимальная погрешность при снятии мерок составляет 1 мм.

Для резки стекла лучше использовать алмазный саморез, а для полировки краев - мелкозернистую наждачную бумагу.

Кроме того, следует соблюдать все меры безопасности, а именно, одеть рукавицы из плотной ткани, чтобы осколками не поранить руки и надеть маску, которая защитит глаза от пыли или мелких осколков.

На стекло укладывается линейка с небольшим запасом. По ней проводится черта с помощью стеклореза. Далее стекло укладывается на край стола и отламывается. Подготовленная заготовка устанавливается в окно, если она не нуждается в коррекции, то края стекла смазывают герметиков и снова укладывают. Далее стекла фиксируются в помощью штапиков, на поверхность которых забивают мелкие гвозди. Если ширина штапиков большая, то лучше использовать саморезы, для их крепления.

4. Изучая вопрос о том как сделать деревянное окно своими руками следует упомянуть об окончательной сборке всей конструкции. Если окно имеет большой размер и разделено на две части, то сначала производится сборка и монтаж вертикального бруса, далее производится фиксация створки навесными петлями. Устанавливаются ручки и прочая фурнитура.

Завершает монтажные работы установка готового окна в оконную раму, его фиксация с помощью саморезов, которые сначала проходят через поверхность короба, а затем через стену. Для герметизации всех щелей используется монтажная пена, а после того, как она высохнет, стены штукатурят. Завершает работу установка отлива и подоконника.

Как сделать деревянное окно видео:

strport.ru

Как сделать деревянное окно своими руками

Как сделать окно своими руками? Если есть желание, то, зная некоторые нюансы, можно с легкостью справиться с этой задачей. Например, особым спросом пользуются деревянные окна кустарного производства при строительстве дачи либо закрытой веранды. А может быть вы планируете сделать мастерскую? Тогда для нее вам тоже понадобятся деревянные оконные конструкции.

А если постараться и использовать высококачественные материалы, то можно сделать окно для дома или квартиры. Главное, чтобы ваше будущее устройство отвечало требованиям хорошей герметичности и идеально правильной геометрии. Плюс к экономии средств, вы получите теплое, прочное и безопасное для здоровья человека окно.

Увеличить срок его службы вы сможете, если в работе будете использовать различные составы, позволяющие надежно защитить деревянные поверхности от негативных воздействий.

Конечно же, тягаться с заводским изготовлением вам вряд ли будет под силу, так как при ручной работе немного страдает точность сборки. Но при соблюдении технологии, касающейся стыков деталей оконной конструкции, вполне возможно получить качественный результат.

Решение вопроса: как сделать пластиковые окна своими руками, требует наличия профессионального оборудования и определенных навыков, поэтому доступно не всем. Давайте рассмотрим как изготовить окно своими руками, используя доступные материалы, например, древесину.

Подготовительный этап

Для работы вам понадобится ряд инструментов, которые необходимо подготовить заранее. Это:

  • шуруповерт;
  • стеклорез;
  • молоток;
  • дрель;
  • стамеска;
  • электрический рубанок.



После того, как подготовлены все необходимые инструменты, нужно сделать замеры и изготовить масштабный чертеж будущей оконной конструкции. Ориентируясь на его показатели, вы легко рассчитаете количество материала, который понадобится для изготовления системы. Когда подготовительные работы подошли к концу, можно приступать непосредственно к изготовлению короба.

Короб для деревянного окна

Древесиной, которую наиболее часто используют для создания окна своими руками, является сосна. Она отличается доступностью, практичностью и приемлемой ценой. Конечно же, окно, изготовленное из дуба, будет и прочнее и долговечнее, но если вы в первый раз решили сделать его своими руками, то лучше не экспериментировать с дорогими материалами.

  • Качество исходного материала должно соответствовать следующим требованиям: хорошо просушено, не иметь повреждений и других дефектов, таких как наличие трещин или сучков. При выборе материала учтите, что будущий короб будет располагаться в проеме и на него придется вся основная нагрузка.

Некоторые специалисты советуют использовать для изготовления окна клееный брус. Считается, что такая конструкция обладает повышенной прочностью и отлично справляется с различными воздействиями, вызывающими деформацию.

 Вам понадобится доска, размер которой соответствует значению 150х50 мм. На деталях короба нужно сделать пазы, напоминающие по форме букву Г, их глубина должна быть около 15 мм. Все четыре заготовки будущего короба необходимо соединить друг с другом при помощи столярного клея.

После этого необходимо сделать отверстия и разместить в них стержень из дерева, длина которого не менее 3 см. Такой способ обеспечить вам надежность соединения и оно будет отвечать необходимым требованиям жесткости и неподвижности.

Монтаж короба в оконный проем производится таким образом, чтобы он был неподвижным. Для этого в стене необходимо просверлить отверстия и вогнать в них дюбели. Для фиксации используются саморезы.

Все промежутки, образовавшиеся между оконным коробом и стеной, нужно обработать при помощи монтажной пены, которая выполняет функцию герметика. Обратите внимание, что монтаж производится без учета подвижности досок, возможного при воздействии перепадов температурных режимов.

Устройство рамы своими руками

Чтобы сделать раму самостоятельно, вам понадобится приобрести брус сечением 6х4 см. Возможно использование и бруса большого размера, это будет зависеть от конструкции вашего будущего окна.

Профильная форма рамы будет зависеть от того, сколько стекол планируется использовать, их толщины, а также от размера штапиков.

  • Если профиль будет иметь одно стекло, то понадобится два паза прямоугольного характера, которые необходимы для того, чтобы разместить стекло и последующей установки в короб.
  • Если же профиль двухстекольного вида, то нужно выполнить еще один паз. Для самостоятельного изготовления профиля рамы вам понадобится либо электрический рубанок, либо фрезер. Стандартный вариант толщины стекла соответствует значению в 4 мм, а штапика в 10 мм.



После того как доски подготовлены, можно приступать к сборке рамы. Для этой цели доски распиливают в соответствии с размерами под углом в 45 градусов. Соединение должно носить характер «шип-паз». Чтобы увеличить неподвижность всей конструкции, необходимо применить еще и саморезы.

Обратите внимание, что их вкручивание производится таким образом, чтобы шляпки не выступали над поверхностью дерева и были утоплены в древесину.

Стекольные работы

Особенно важным в этом этапе работ является точное определение размера стекла. Это позволит вам обеспечить плотное прилегание, следовательно, избавит конструкцию от возможных мостов холода. Мерки снимают, принимая в расчет значения вплоть до 1 мм.

Для резки стекла вам понадобится алмазный стеклорез. Торцевые части подготовленного стекла нужно обработать с помощью наждачной бумаги. И еще, очень важно при работе со стеклами соблюдать основные требования техники безопасности. К ним относятся:

  • использование в работе защитных рукавиц. Таким образом вы защитите свои ладони от возможных порезов;
  • защита глаз также обязательна, так как попадание в них стеклянной крошки или пыли может вызвать минимум неприятные ощущения, максимум – серьезные повреждения.

При работе со стеклорезом разрез производится с помощью линейки, вдоль которой ведется инструмент. Необходимо, чтобы линейка была больше, чем длина разрезаемого стекла.

После этого стекло передвигают на самый край стола и производят надавливание рукой. В идеальном варианте оно должно поломаться строго по проведенной стеклорезом линии.

Разрезанные стекла необходимо примерить к оконной раме, убедившись в нужном размере и вытащить.

Теперь все пазы оконной рамы, в которых будет размещаться стекло, обрабатывают при помощи герметического состава и только потом размещают там само стекло. Для дополнительного крепления используют штапик. Он помогает закрепить стекло в раме. Его фиксация производится при помощи тоненьких гвоздиков. Если же вы используете широкие штапики, то их крепление будет возможно с помощью саморезов.

При варианте окна, состоящего из двух деталей, по центру рамы необходимо смонтировать брус вертикального характера, оснащенного пазами такого же характера. Половина такого окна должна выполняться отдельно. Обратите внимание, что она более узкая, чем первая. Ее крепление к раме основного характера производится при помощи петель. В результате этих действий вы получите створку, которая будет открываться.
Последний этап монтажных работ

После того, как окно полностью готово, его нужно вставить в короб и надежно зафиксировать. Крепление производится при помощи саморезов, которые насквозь проходят через короба. Для этой цели вам понадобится монтажный пистолет и металлические дюбели.

Имеющиеся после сборки щели подвергаются обработке с помощью монтажной пены. После того как она высохла, можно приступать к штукатурным работам.

Как и любое другое окно, деревянное требует установки отлива и подоконника. На этом самостоятельное изготовление окна подходит к концу. Удачи!

aquagroup.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
