способы и виды угловых креплений (фото и видео)

Тема нашей статьи — способы соединения бруса в углах и сращивания на прямых участках стен. Мы разберем несколько способов различной сложности и опишем их достоинства и недостатки.

Для начала можно рассчитить необходимое количества бруса при помощи калькулятора:

Сечение бруса

150х150 мм.180х180 мм.200х200 мм.

Длина бруса

5 м.6 м.7 м.8 м.9 м.10 м.11 м.12 м.

Начнем, однако, с общих требований к соединениям.

Надежно соединить деревянные стены в углах — непростая задача.

Требования

Какими свойствами должно обладать соединение?

  • Прочностью. Понятно, что брус удерживается собственным весом, массой перекрытий и кровли; однако соединениям предстоит противостоять неизбежным колебаниям линейных размеров бруса при изменении атмосферной влажности и температуры.

Обратите внимание: дом, построенный из бруса так называемой естественной влажности, наиболее подвержен деформациям и испытывает максимальные внутренние напряжения.

Напротив, просушенный до 16-20% материал создает строителям и владельцу минимум проблем.

  • Герметичностью. Как минимум прямые и угловые соединения бруса не должны продуваться: сквозняки едва ли порадуют жителей дома. Практический вывод из этого требования очевиден: чем сложнее форма соединения, тем меньше вероятность появления сквозняков.

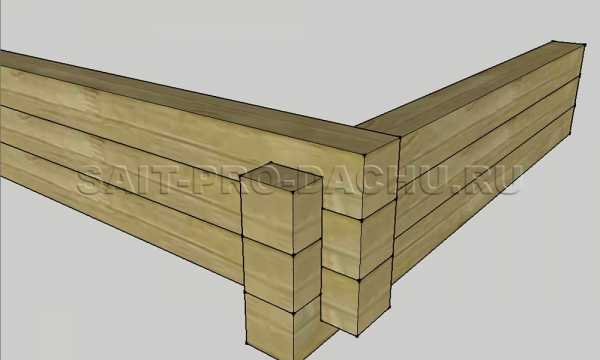

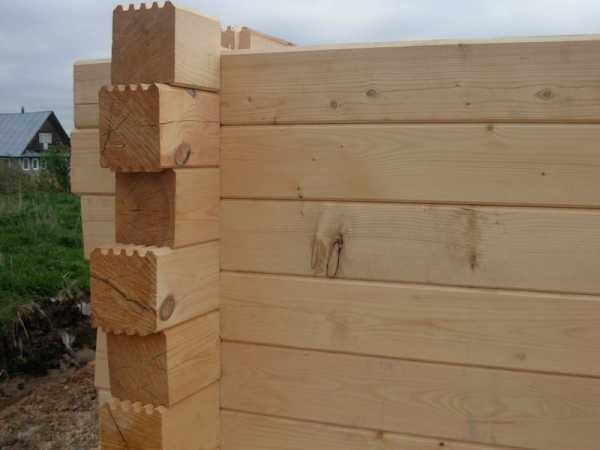

Угловые соединения с остатком

Угловое соединение бруса с остатком имеет пару важных достоинств:

  1. Оно практически не продувается.
  2. Оно крайне надежно даже без дополнительной фиксации. В этом случае масса верхних венцов достаточно надежно удерживает нижние. Смещение элементов стен делается невозможным даже при умеренной силы сейсмической активности.

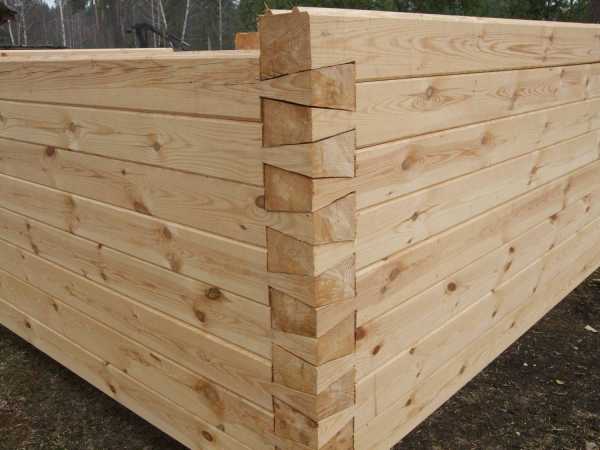

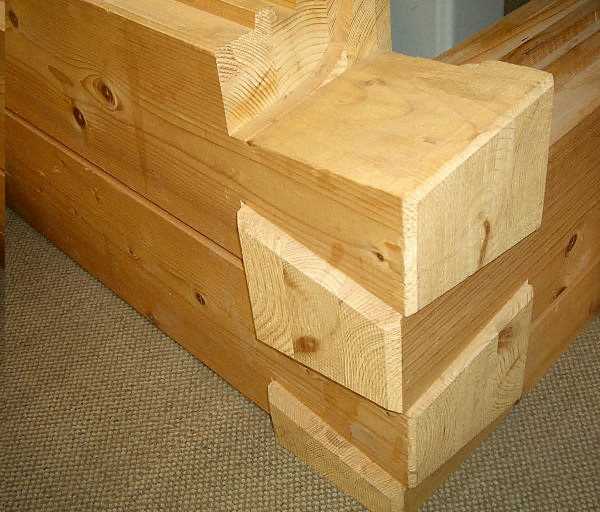

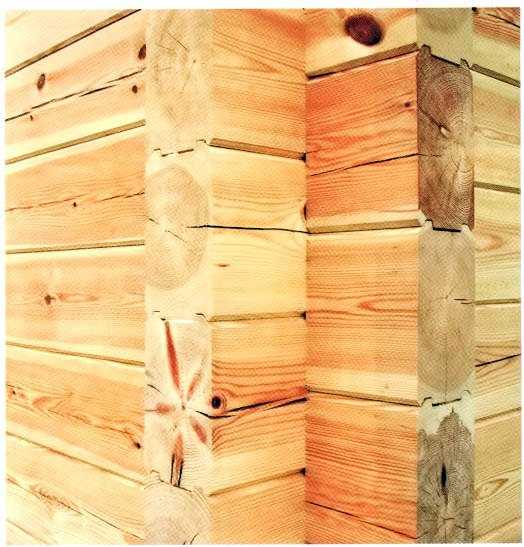

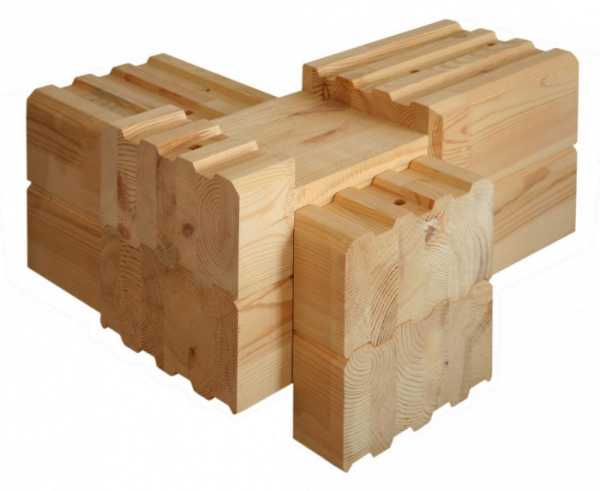

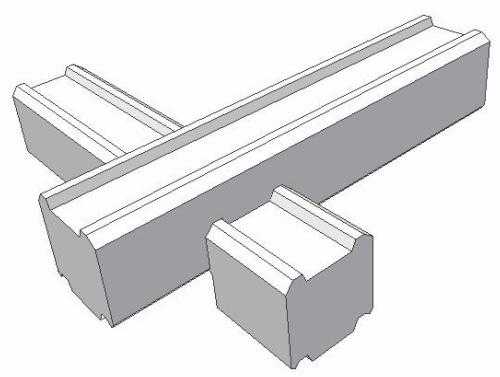

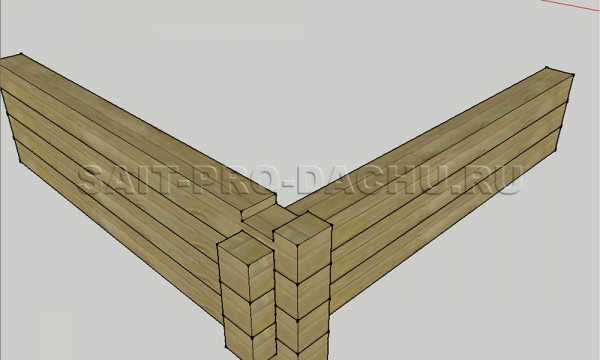

Здесь мы видим соединение углов профилированного бруса с остатком.

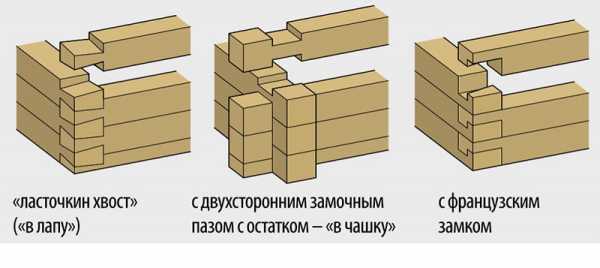

Какие виды угловых соединений бруса с остатком существуют?

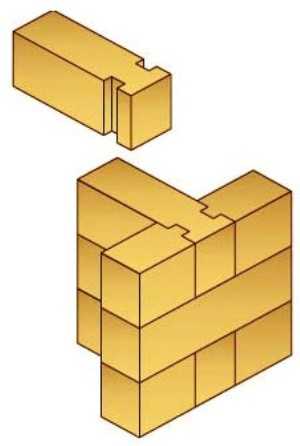

Односторонний замковый паз

Собственно, способ соединения исчерпывающе описан самим его названием. С одной стороны бруса выпиливается перпендикулярный ему паз ровно на половину толщины. Длина паза равна его ширине: ему предстоит вместить половину следующего, перпендикулярного бруса.

В результате такого соединения каждый брус надежно зафиксирован относительно лежащего ниже в одном направлении. С учетом дополнительной фиксации нагелями для бруса угол можно считать достаточно прочным. Соединение может применяться и для материала квадратного сечения, и для профилированного бруса.

Двусторонний замковый паз

Несколько сложнее угловое соединение профилированного бруса с выборкой пазов и с верхней, и с нижней стороны. Ширина пазов та же; глубина в этом случае равна 1/4 толщины.

Зачем усложнять себе задачу? Чем это соединение лучше?

Тем, что при двухсторонней выборке пазов каждая пара брусьев жестко зафиксирована уже в двух направлениях. В результате сдвиги при изменениях влажности и колебаниях температуры практически невозможны.

Максимальная прочность без дополнительной фиксации.

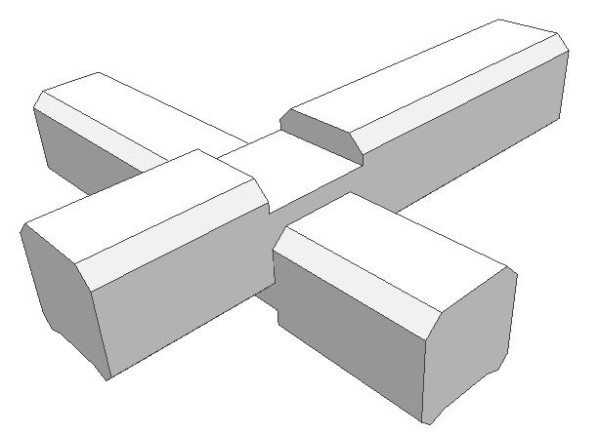

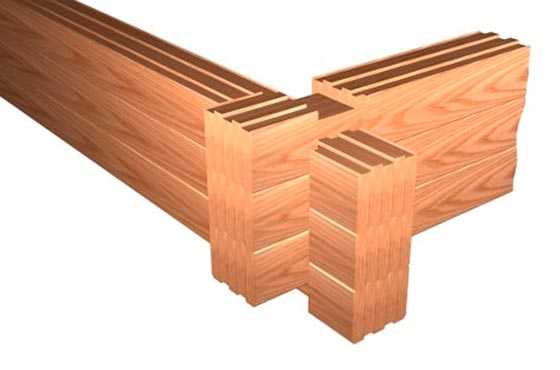

Четырехсторонний замковый паз

Неоднозначное решение. С одной стороны, четырехсторонний паз вроде бы должен еще более надежно зафиксировать угловое соединение и сделать его абсолютно непродуваемым. С другой же — на практике больших преимуществ относительно двухстороннего паза нет, процесс же обработки заметно усложняется.

Заметьте: пазы могут иметь довольно сложную асимметричную форму; но в этом случае их выборка обычно выполняется не вручную, а на станках при производстве домокомплекта из бруса.

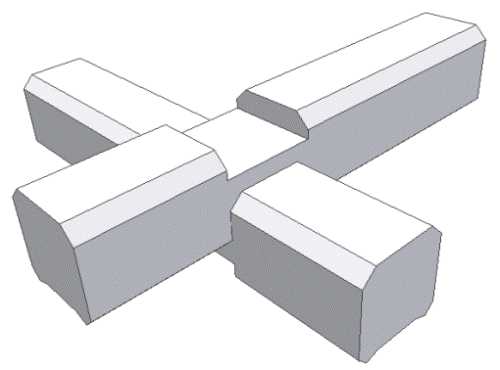

Одна из возможных форм четырехстороннего паза.

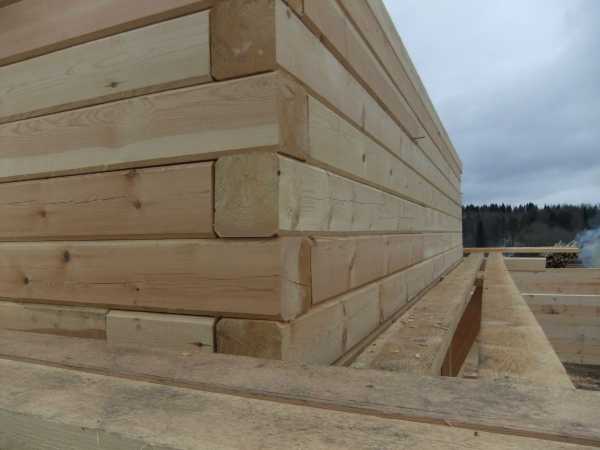

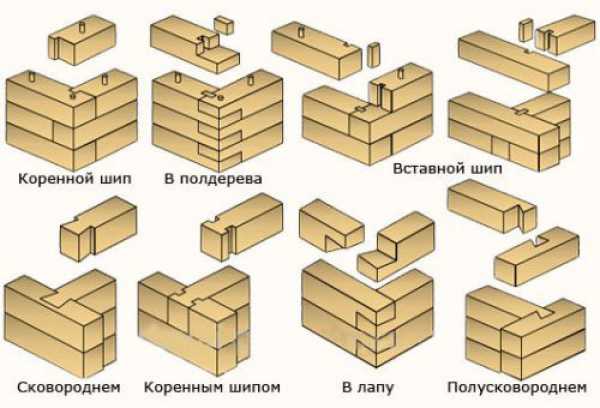

Угловые соединения без остатка

Этот тип соединений более экономичен: материал не выступает за край стены. Цена экономии — несколько меньшая надежность и худшая защита от ветра.

Итак, какими могут быть угловые соединения профилированного бруса или материала квадратного сечения без остатка?

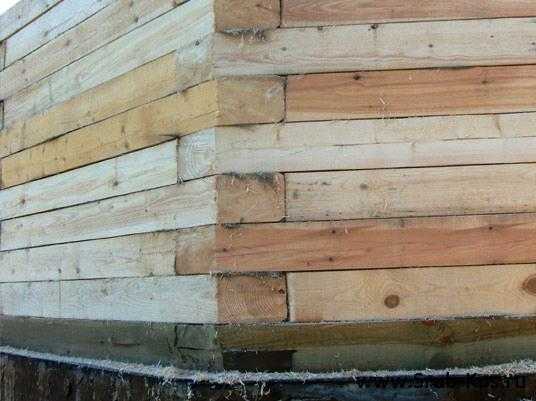

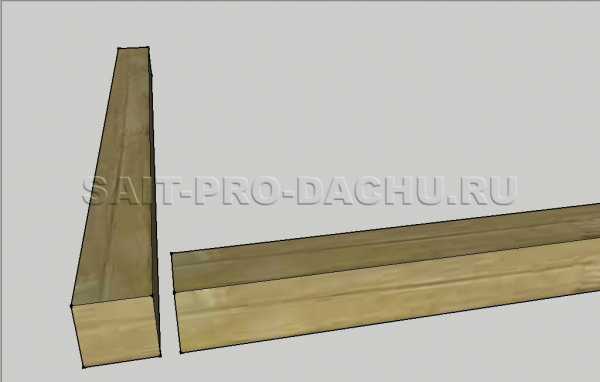

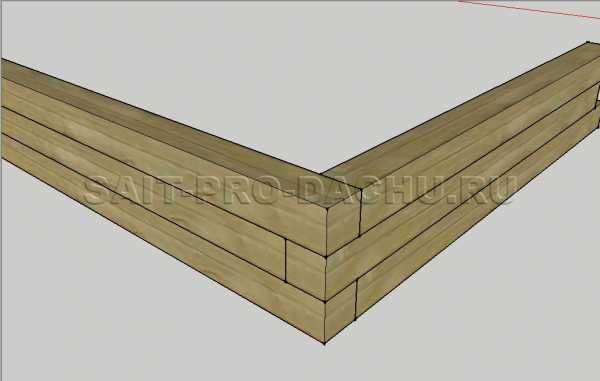

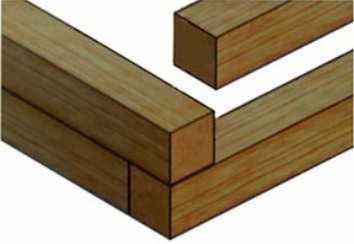

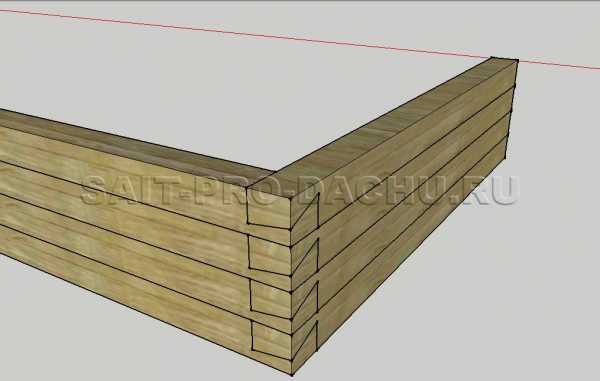

Встык

Простейший способ сводится к укладке бруса нужной длины без всякой дополнительной обработки. Материал укладывается в шахматном порядке; от смещений строитель страхуется нагелями, накладными пластинами из оцинковки или стальными скобами.

Соединение при стыковке бруса по длине предельно простое, требует минимума временных затрат и может быть выполнено своими руками даже при полном отсутствии плотницких навыков. Однако собирать таким образом угол из сырого дерева как минимум неразумно: деформация при сушке гарантированно будет присутствовать.

Кроме того, обеспечить защиту от ветра почти невозможно: любое уплотнение при пресловутых изменениях влажности (а, значит, и линейных размеров) не защитит от появления зазоров.

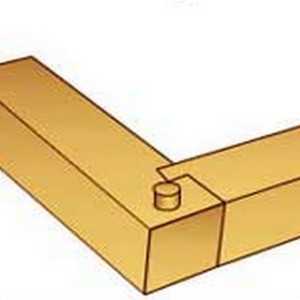

Прочность обеспечивается нагелями или скобами.

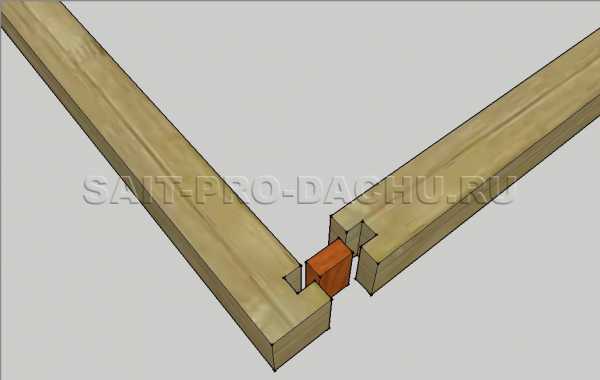

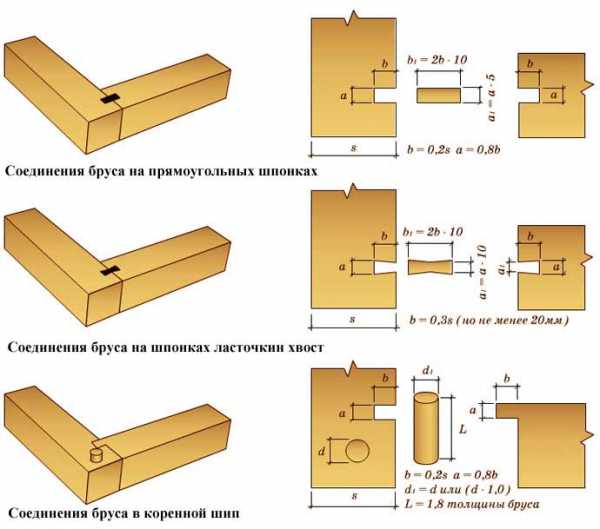

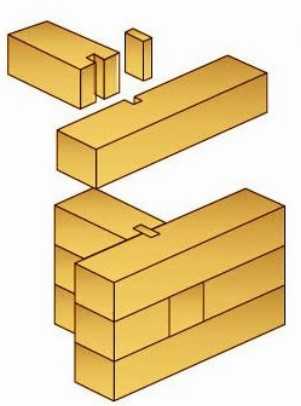

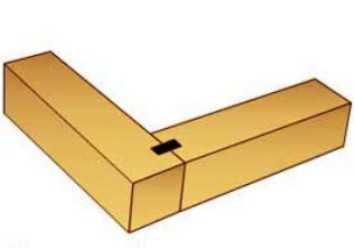

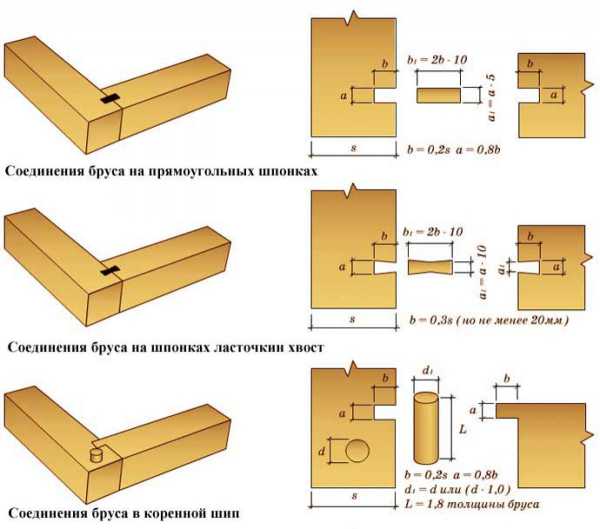

На шпонках

Соединение встык, однако, можно модернизировать, после чего оно лишится существенной части своих недостатков. Достаточно выбрать на торце одного бруса и боковой поверхности другого пазы, в которых расположится шпонка.

Шпонка гарантированно защитит угол от продувания и от смещения стен в одном из направлений. Однако разойтись в другом направлении шпоночное соединение все же способно.

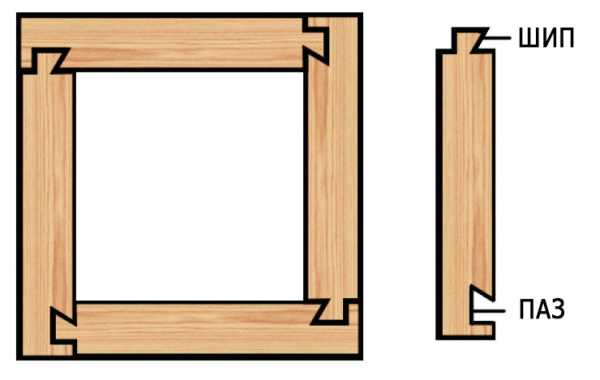

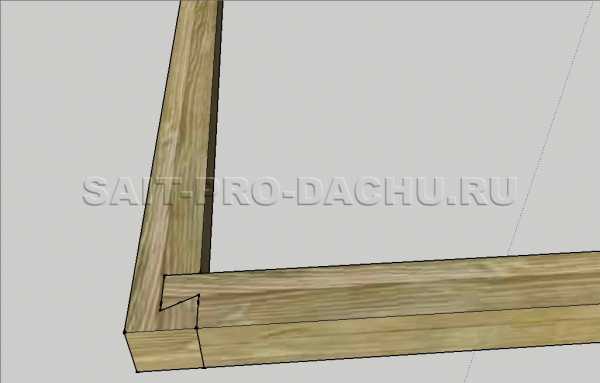

Чтобы этого не происходило, используется особая форма шпонки — ласточкин хвост: она делается расширяющейся от середины к краям. Разумеется, и изготовление самой шпонки, и выборка пазов под нее в этом случае несколько сложнее.

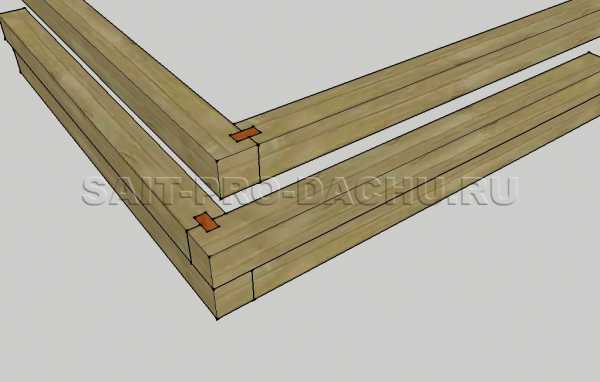

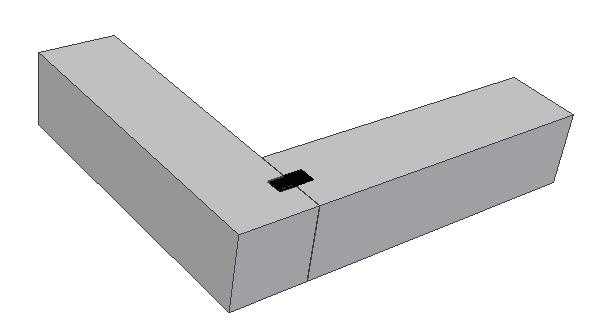

Шпонка предотвращает смещение и преграждает путь сквознякам.

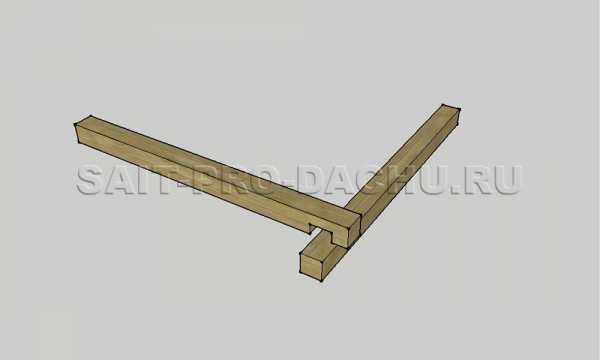

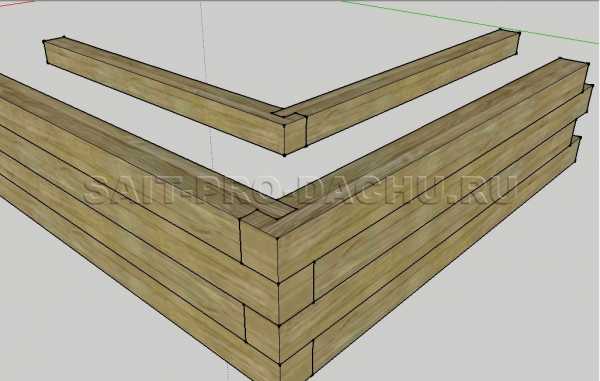

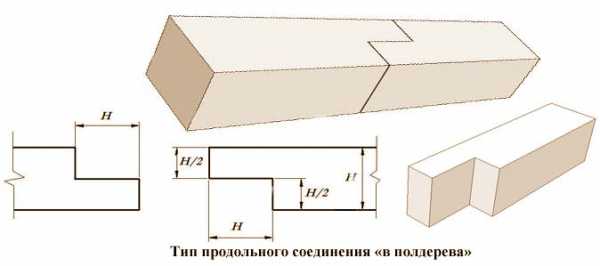

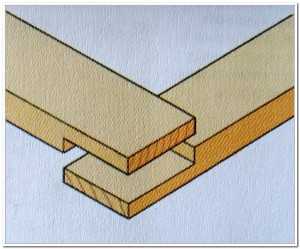

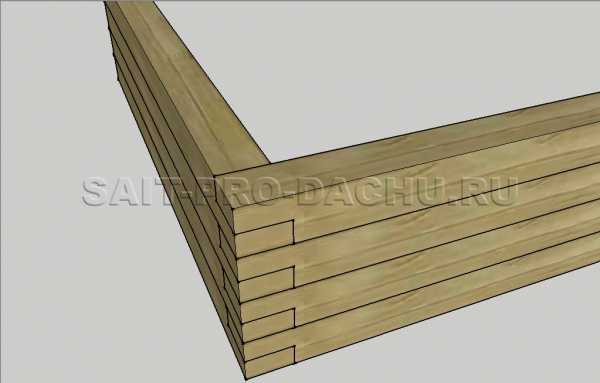

Вполдерева

Как выполняется соединение вполдерева? Конец каждого бруса спиливается на половину толщины; длина остающегося шипа равна ширине.

О какой-то собственной надежности соединения говорить не приходится: ее обеспечивают нагели. Продувается угол тоже довольно легко: после усадки в нем могут появиться пазы; собственно, поэтому после консервации на усадку деревянные дома обычно конопатятся.

Отчасти проблема с продуванием снимается дополнительной шпонкой; она же подстрахует стены от взаимного смещения.

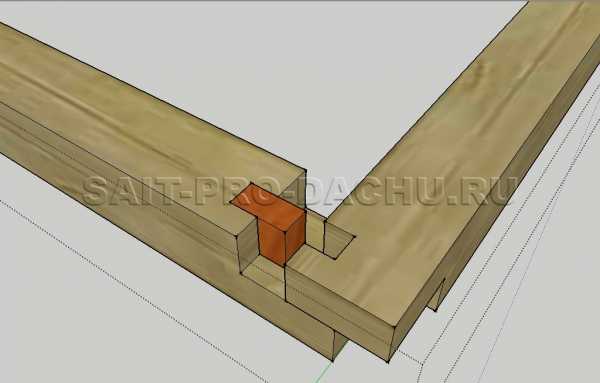

Угол собран вполдерева с фиксацией шпонкой.

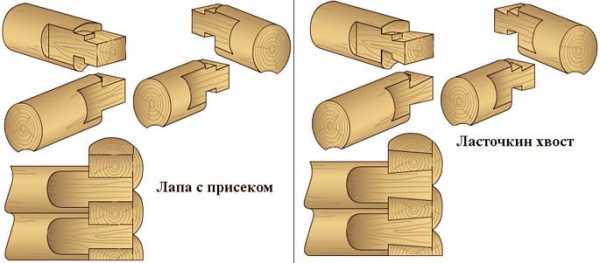

Еще одна модификация метода — стыковка «в лапу», при котором концы бруса имеют несколько более сложную форму. В этом случае мы обеспечиваем большую прочность: взаимному смещению стен препятствует масса верхних венцов.

Соединение углов бруса «вполдерева» и «в лапу».

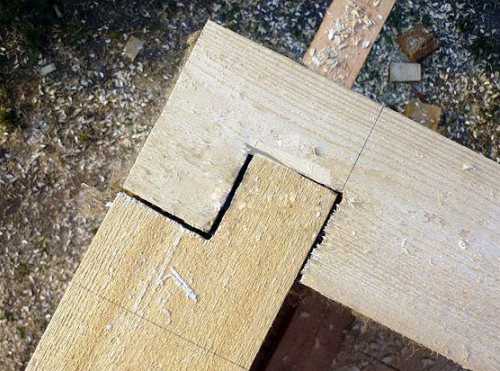

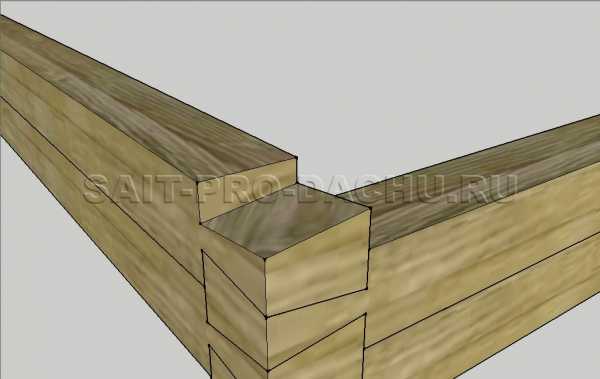

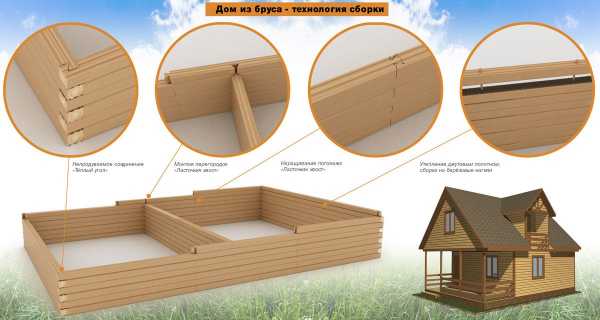

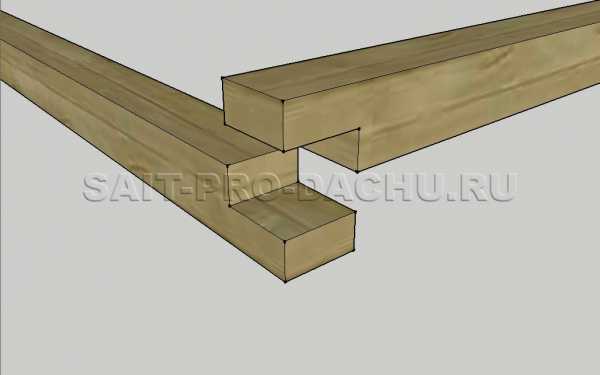

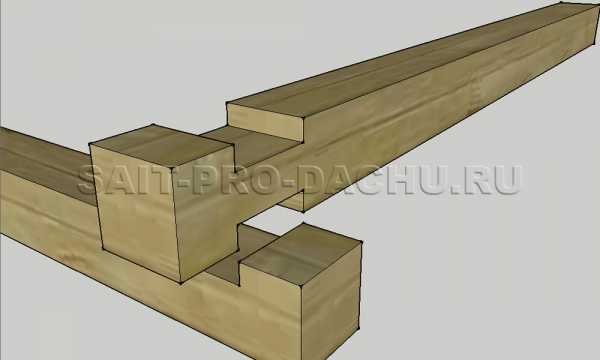

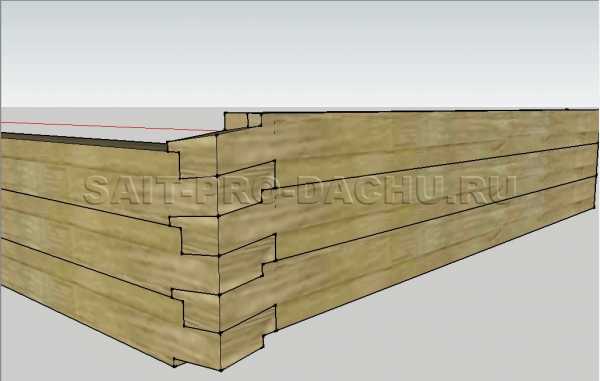

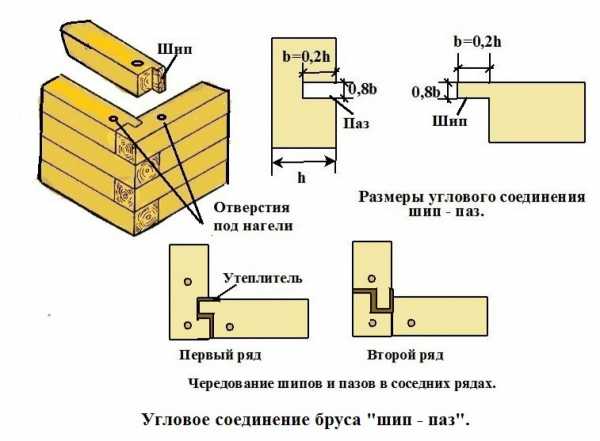

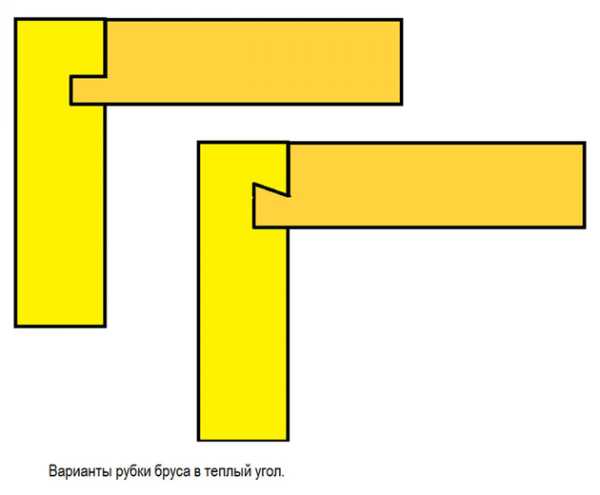

Теплый угол

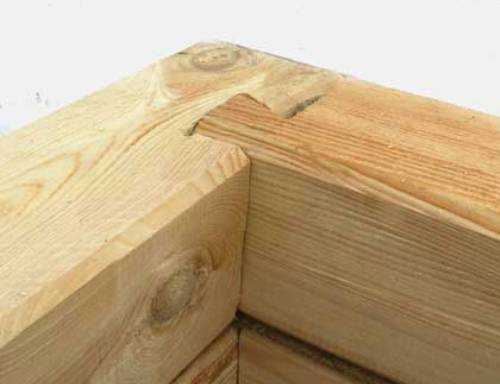

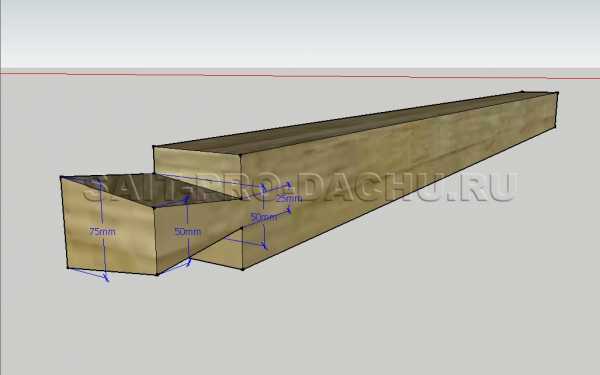

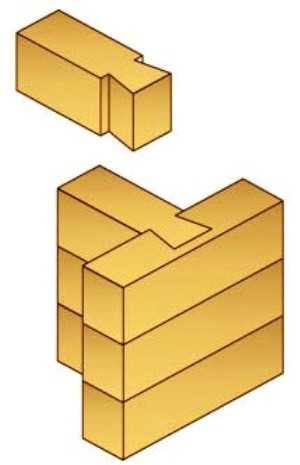

Соединение бруса в теплый угол (иначе — в коренной шип) страхует стены от взаимных смещений и обеспечивает великолепную защиту от ветра.

Инструкция по подготовке материала не слишком сложна:

  1. Торец одного из брусьев обрезается таким образом, чтобы оставить шип длиной и шириной в треть сечения бруса. Шип может быть прямоугольным или иметь расширение от основания к концу.
  2. На втором брусе выбирается соответствующий паз. Не стоит подгонять размер с точностью до долей миллиметра: паз должен вместить не только шип, но и уплотнитель (джут, паклю, пеньку, войлок и т.д.)
  3. Шип осаживается в паз сверху, после чего венец фиксируется нагелями.

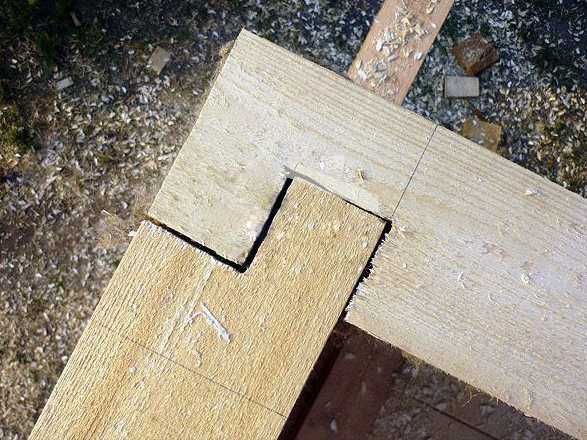

На фото ширина и длина шипа равны половине сечения, что, в общем-то, избыточно.

Прямые соединения

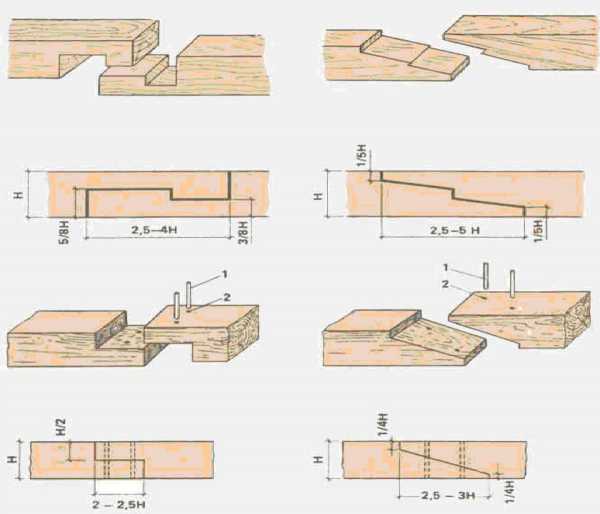

Если протяженность прямого участка стены больше, чем длина используемого материала, последний приходится сращивать.

От того, что два элемента стены стыкуются на одной линии, а не под углом, приоритеты не меняются. Прочность и надежная защита от продувания по-прежнему важны.

Как их можно обеспечить?

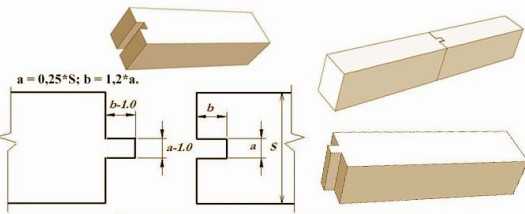

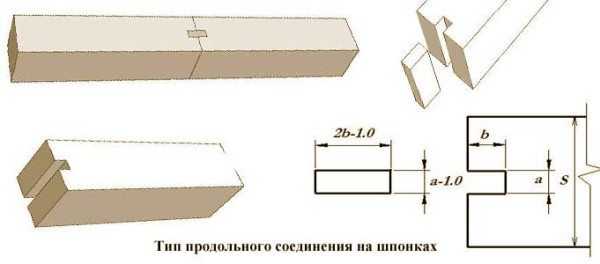

  • Сращивание встык на шпонках предотвращает взаимное поперечное смещение венцов; заодно шпонка преграждает дорогу сквознякам. Разумеется, и в этом случае она уплотняется натуральным волокном — джутом, войлоком и т.д.

Размеры шпонки должны оставлять небольшой зазор для уплотнения.

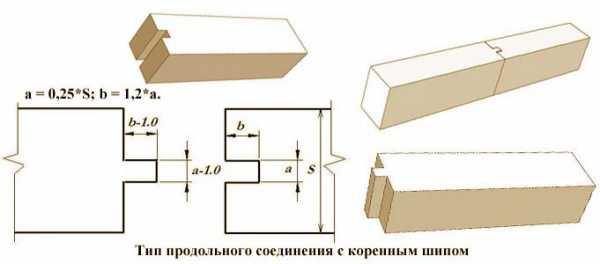

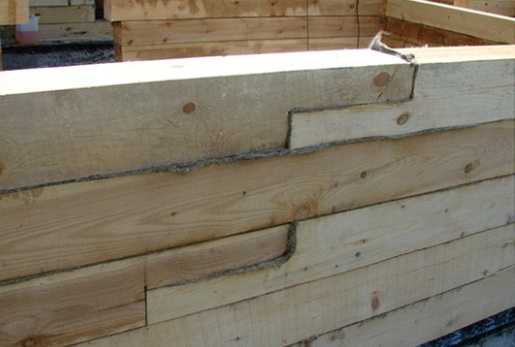

  • Коренной шип — прекрасная замена шпонкам. При прямом сращивании он перемещается с края бруса к его середине.

И здесь тот же принцип: паз и шип прокладываются джутом или войлоком.

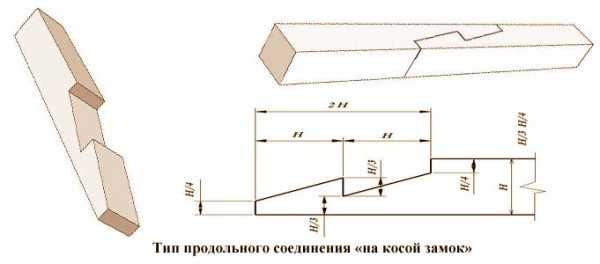

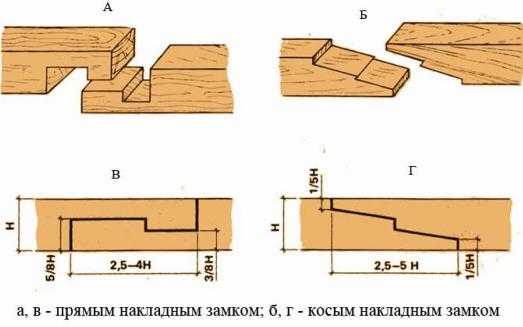

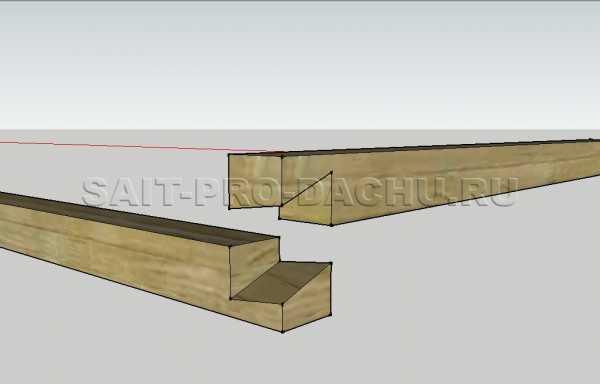

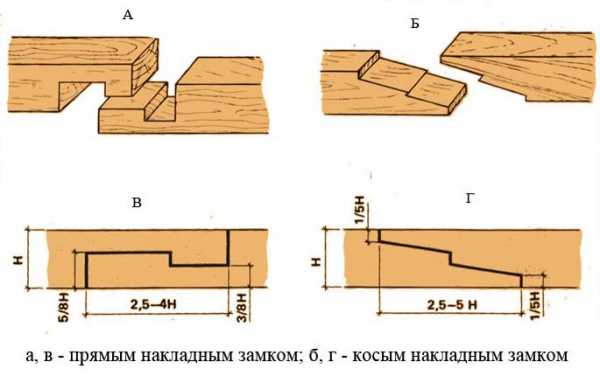

  • Косой замок — самый трудо- и материалоемкий способ. Два бруса перекрываются как минимум на два собственных сечения; жесткие требования к подгонке обеих половин замка жизни тоже не облегчают.

Чем окупаются наши жертвы? Прежде всего — возросшей прочностью и принципиальной невозможностью появления зазоров при любых усадках.

Косой замок.

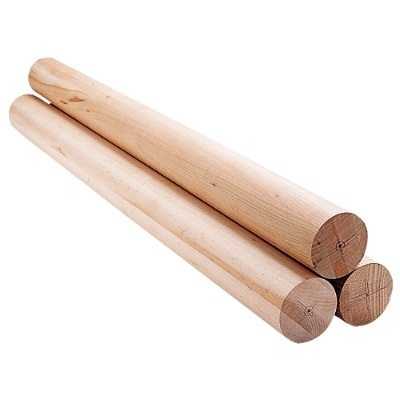

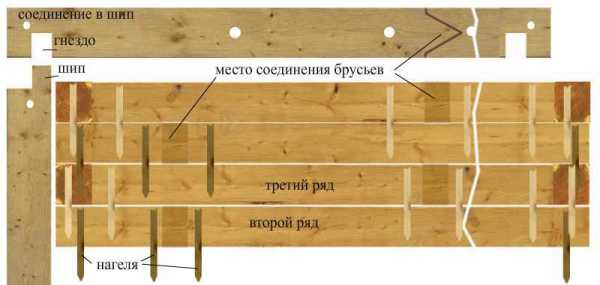

Нагели

Напоследок — несколько замечаний относительно фиксации элементов стен.

  • Нагели должны иметь длину примерно в 4/5 суммарной высоты двух венцов. Впрочем, практикуется и фиксация одним нагелем трех брусьев.
  • Их оптимальный диаметр — 25 — 30 миллиметров.
  • Шаг между двумя нагелями — не более полутора метров; при этом фиксация ими углов обязательна.
  • Два горизонтальных ряда нагелей располагаются в шахматном порядке, со смещением от ряда к ряду.
  • Традиционный материал для их изготовления — береза. Волокна должны быть расположены параллельно оси; сучки и косослой — под строгим запретом.

Древесина должна быть твердой и не иметь выраженных дефектов.

Вывод

В статье мы затронули лишь наиболее популярные способы стыковки. Как обычно, видео в этой статье подтвердит все вышесказанное. Успехов в строительстве!

Добавить в избранное Версия для печати

1brus.ru

Соединения бруса в углах и прямых стенах дома — Стройфора

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

Угловое соединение с остатком

Очень важные плюсы этого вида рубки:

  • Продувание с улицы минимальное, даже при сильном ветре и в мороз;
  • Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.

Основные виды рубки с остатком

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

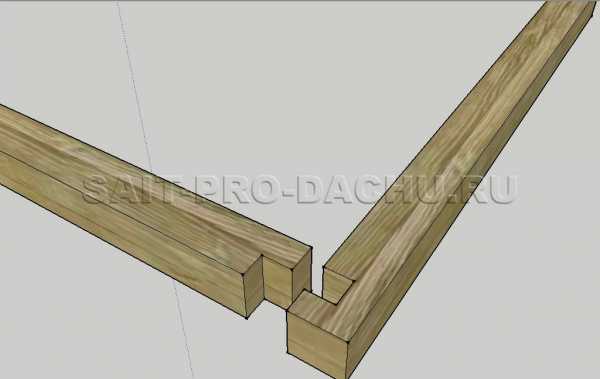

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

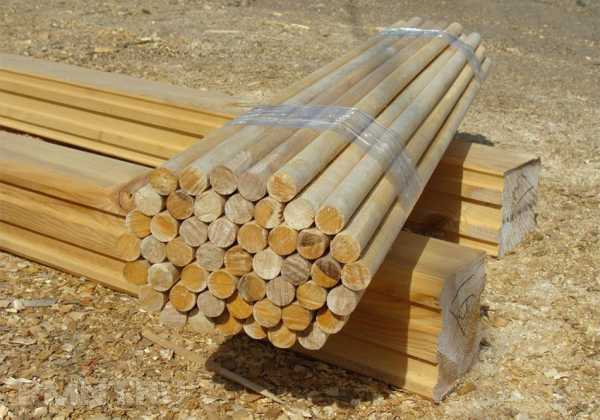

Крепление брусьев нагелями
  • Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
  • Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
  • Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.
Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

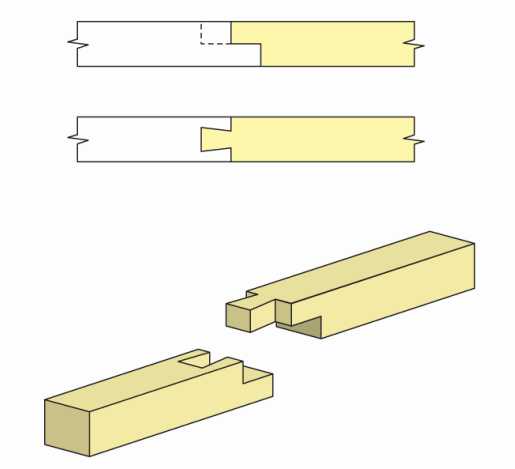

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

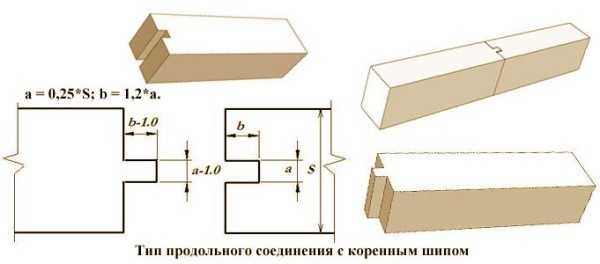

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.

stroyfora.ru

немного информации о видах и способах соединений

Все большее количество людей, решившихся на строительство собственного дома, отдают предпочтение натуральным материалам – в частности, строительству домов и прочих надворных построек из лесоматериалов.

Наиболее популярен в современном строительстве обычный или профилированный брус — он гораздо удобнее в работе, имеет стандартное сечение и не требует специальной подгонки. Дома, построенные из деревянного профилированного бруса, ничем не отличаются от срубленных домов из круглых бревен – углы из бруса крепятся по тому же принципу.

Главным условием прочности и долговечности таких построек все так же является правильное угловое соединение бруса при поднятии стен постройки.

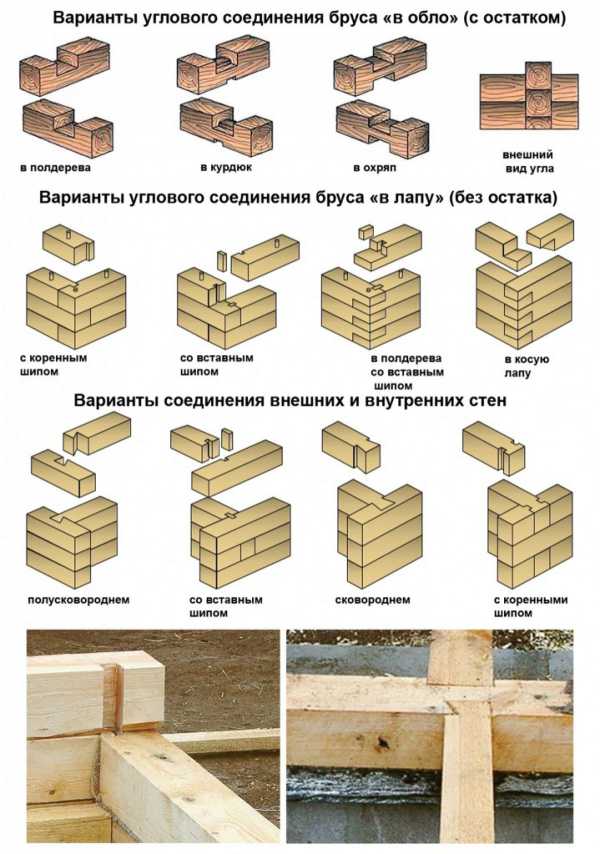

Виды углов в срубе

Существует два основных вида углов сруба из деревянного бруса:

  1. «без остатка»
  2. «с остатком».

Они различаются по способам соединения, прочности и экономичности.

Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.

Главные требования к угловым соединениям в деревянном срубе

Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:

  1. Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
  2. Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.

Виды соединения в углы без остатка

Основное преимущество этого способа поднятия углов – его экономичность. На возведение сруба с углами без остатка требуется значительно меньшее количество материала, поскольку концы деревянных деталей не выступают за границы углов сруба.

Существует много способов выведения углов без остатка. Можно выделить четыре основных:

  1. «В стык»;
  2. Соединение «вполдерева»;
  3. С коренным шипом;
  4. Крепление с использованием шпонок.

Способ укладки углов без остатка называют еще креплением «в лапу».

В стык

Самым простым из видов крепления «в лапу» является соединение деревянных частей «в стык».

Этот вид крепления не требует дополнительной обработки пиломатериалов. Бревна укладываются торцами друг к другу и скрепляются между собой вспомогательным крепежом. В качестве крепежа используются шипованные пластины, гвозди, уголки или скобы.

Т-образные углы укрепляются металлическими уголками – так значительно сокращается время на строительство. Однако нужную герметичность углов в этом случае можно достичь лишь при идеально ровном брусе без геометрических изъянов.

Важно: металлический уголок не рекомендуется применять для крепления угловых соединений профилированного или клееного бруса – в данном случае он будет виден, и стены потребуют дополнительной отделки.

Крепление «в стык» не обладает необходимой надежностью для капитальных построек. Оно не обеспечивает максимальную прочность строения и его герметичность. Поэтому не стоит применять его при возведении жилого дома – этот вид скрепления деревянных угловых деталей больше подойдет для хозяйственных построек.

C коренным шипом

Соединение с коренным шипом, или «теплый угол», позволяет предотвратить смещение стен и проникновение в помещение сквозняков.

При этом способе лес загодя подготавливается особым способом:

  1. На одном из соединяемых брусьев обрезается край таким образом, чтобы образовался шип, равный по длине 1/3 его толщины. Шип должен иметь прямоугольную форму с небольшим расширением к наружному краю.
  2. На поперечном брусе вырезается соответствующий паз с небольшими зазорами для свободного вхождения шипа одного бревна в паз другого. Щели между пазом и шипом герметизируют утеплительными материалами.
  3. После того как шип вставлен в паз, деревянные части следует укрепить между собой нагелями.

На шпонках

Углы сруба на шпонках – усовершенствованная разновидность крепления «в стык».

При этом на торце одного сопрягаемого бруса и на соответствующей поверхности другого вырезается выемка; при их соединении в угол образуется общий паз, в который вставляется шпонка. Этот способ может придать прочность и герметичность конструкции только в одном направлении.

Чтобы обеспечить максимальную прочность соединения и герметичность в обоих направлениях, шпонку изготавливают в форме ласточкина хвоста, где ее середина более узкая, чем расширяющиеся краевые грани. Таким же образом вырезаются и пазы в брусьях. Довольно сложный способ, требующий скрупулезности и точности при подготовке пазов и изготовлении шпонки.

“Вполдерева”

Крепление «вполдерева» также требует дополнительной обработки сопрягаемых частей дерева.

Торцы обоих сопрягаемых деталей спиливаются до половины толщины, обеспечивая необходимую плотность стыковки. Дополнительно между собой бревна закрепляются с помощью нагелей. При этом обязательно следует утеплить образовавшиеся пазы паклей или другим строительным уплотнителем.

Углы «с остатком»

Основным недостатком крепления «с остатком» в деревянном срубе является повышенный расход дерева.

К преимуществам таких углов можно отнести:

  1. Высокая герметичность соединений, не дающая возможность проникновению внутрь строения воздуха извне.
  2. Строения, срубленные из дерева в углы «с остатком», отличаются высокой прочностью соединения и выдерживают даже землетрясения средней силы.

Крепление при укладке в угол «с остатком»

Самым распространенным способом при укладке углов «с остатком» является угловое соединение брусьев «в чашу».

Для этого на концах брусьев вырезаются выемки, позволяющие укладывать поперечные бревна друг на друга достаточно плотно, венец за венцом, образуя замок. Эта технология проста в выполнении и надежна в эксплуатации. Благодаря простоте соединения, его широко применяют и для крепления профилированного бруса.

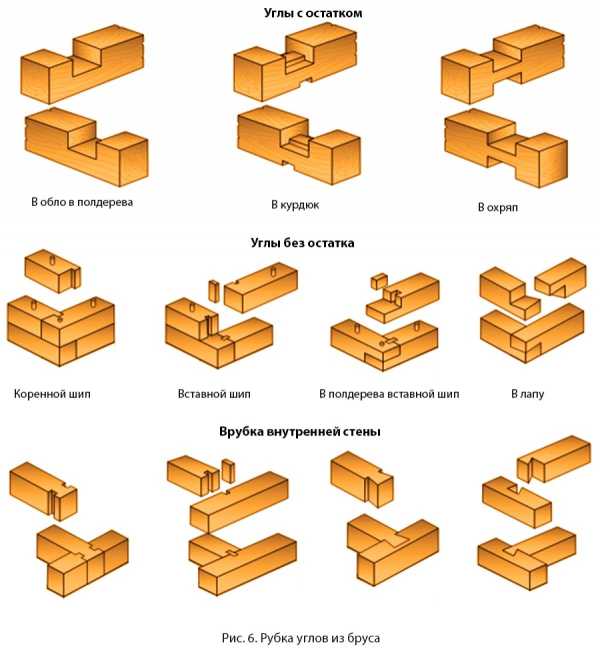

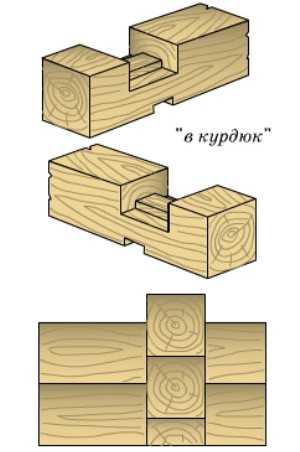

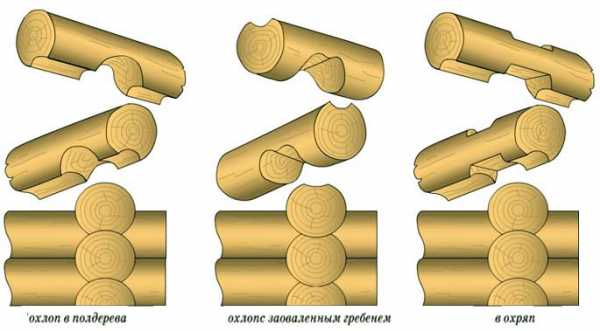

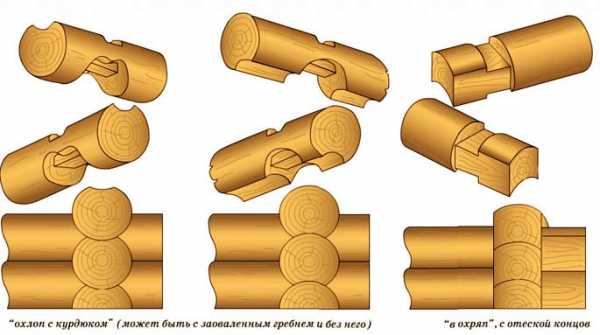

А – простая чаша в полдерева Б – в «курдюк» В – в «охряп»



Замочные пазы для такого типа крепления могут быть выполнены в трех видах:

  1. Однострочные
  2. Двусторонние
  3. Четырехсторонние

Однострочные пазы

В верхней части каждого из угловых брусьев делается перпендикулярная выемка (обло), по ширине равная сечению перпендикулярного бревна. При этом деревянные детали укладываются в угол поочередно, чашей кверху. Таким способом происходит их укладка в своеобразный замок.

Двусторонний пазовый замок

В данном случае пропилы делаются в верхней и нижней плоскостях брусьев на глубину около ¼ части их высоты. Это очень качественный замок, но его подготовка требует скрупулезности в работе плотника, чтоб избежать трещин и сколов дерева при его подготовке или укладке.

Четырехсторонний пазовый замок

Для четырехстороннего пазового замка пропилы бруса делаются со всех четырех сторон. Это намного увеличивает надежность крепления и плотность укладки венцов между собой. Однако подготовка строительного деревянного материала таким способом требует точности и аккуратности.

Итак, мы ознакомились с основными видами угловых соединений бруса в деревянных срубах. Учитывая особенности, преимущества и недостатки каждого вида, можно без ошибки выбрать именно тот вариант крепления, который приемлем именно для вашего строения – будь то баня, жилой дом или хозяйственная постройка. Имея необходимый багаж знаний и немного опыта, можно без опаски приступать к возведению своей будущей постройки. Удачи вам!

brusgid.ru

Соединение бруса и бревен - различные виды и способы стыковки при строительстве

Ключевой этап строительства деревянного сруба — соединение бруса и бревен в общую пространственную конструкцию.

Не узнав, какие способы стыковки при этом нужно применять, не стоит даже браться за эту работу.

Мы рассмотрим основные виды существующих соединений, а также оценим преимущества и недостатки каждого из них. Это поможет начинающему мастеру увереннее чувствовать себя, выполняя сборку венцов деревянного здания.

Очевидно, что стыковка бруса при строительстве нужна в двух случаях:

  • Для надежного связывания углов дома
  • Для наращивания бревна или бруса

Указанные операции можно выполнить десятками разных способов, придуманных русскими зодчими за сотни лет. Если мы станем рассматривать все существующие узлы соединения сразу, то быстро запутаемся в сложной терминологии и нюансах рубки. Поэтому для ознакомления подробно расскажем только о самых распространенных видах стыковки.

Виды угловых соединений

В современном деревянном строительстве используются два вида угловой стыковки:

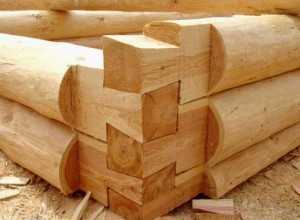

  • С остатком. Остатком называют торец бревна или бруса, который выступает наружу из угла сруба. Преимуществом углового соединения этого типа является лучшая защита швов от продувания;
  • Без остатка. Венцы сруба не выступают за углы дома.

Угловые соединения бревен выполняют практически так же, как и стыковку бруса. При этом посадочное гнездо в нижнем бревне чаще всего делается не плоским, а полукруглым, напоминающим чашку. Поэтому данный способ стыковки получил название рубки «в чашу».

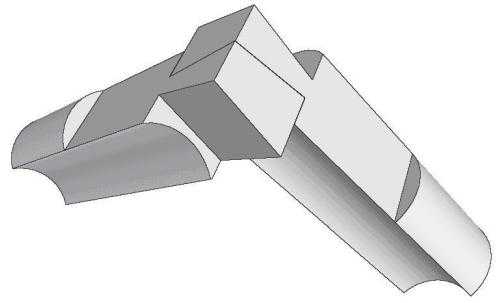

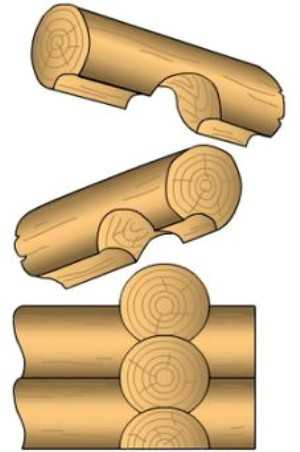

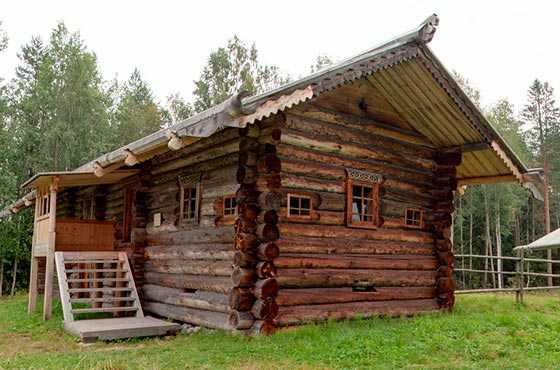

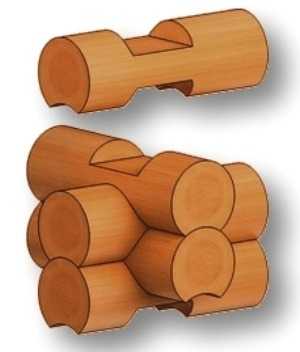

Соединение бревен «в чашу» с остатком

Прямоугольная форма бруса не требует выполнения сложного чашеобразного стыка.

Стыковку брусьев на углах дома делают двумя способами:

  • Односторонним (в пол дерева)
  • Двухсторонним (в охряп)

Односторонний стык бруса прост в исполнении, поскольку здесь достаточно сделать только один вертикальный паз.

В полдерева данный вид соединения называют потому, что глубина пропила или врубки составляет ½ от высоты бруса или бревна.

Односторонний стык профилированного бруса «в полдерева»

Перечисляя основные способы соединения бруса в углах дома, нужно сказать несколько слов о двухстороннем методе рубки «в охряп». Он сложнее односторонней стыковки венцов, поскольку вертикальные пропилы приходится делать не только на верхней, но и на нижней стороне брусьев.

После этого древесину между пропилами вырезают, оставляя ровные горизонтальные посадочные площадки. Уложив брусья друг на друга, мы получаем прочный стык с двумя плоскими швами.

Соединение бруса «в охряп» с остатком

Надежная стыковка бревен также может быть выполнена способом «в охряп». Однако, чаще всего специалисты используют соединение «в чашу», оптимально подходящее для круглой формы бревна.

Рубка угла из бревен «в охряп»

Двустороннее соединение «в охряп» и полукруглая «чаша» требуют высокой квалификации плотников. Здесь нужно работать точно и аккуратно. Любая ошибка с глубиной пропила или вырубкой паза может привести к нарушению геометрии и снижению прочности стыка.

Для защиты угла от продувания профессионалы деревянного домостроения используют стыковку бруса «в курдюк». По сути, это модифицированное двухстороннее соединение «в охряп», в котором на посадочной поверхности вырезан продольный выступ. Он не только прикрывает стык от продувания, но и повышает прочность зоны контакта.

Соединение угла «в курдюк» с остатком

Рассматривая виды соединений между собой бревен и бруса, отметим весьма популярный способ рубки «в лапу». Он довольно прост в исполнении и при этом позволяет получить достаточно прочный и герметичный стык.

Соединение бревен «в лапу» без остатка

Соединение встык

Для новичков самым простым вариантом является соединение профилированного бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

Соединение брусьев встык

Для усиления углов, собираемых способом встык, часто используют шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

Стыковка бруса на прямой плоской шпонке (нагеле)

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

Распространенным методом углового соединения является «ласточкин хвост». От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

Продольное соединение бруса и бревен

Кроме надежной вязки углов деревянного здания, очень важно обеспечить качественную продольную стыковку бруса или бревен, из которых состоят венцы. Для бруса чаще всего используют наращивание с помощью прямого или накладного замка. Для дополнительного усиления накладного стыка используют вертикальные нагели или шпонки.

Кроме этого продольное соединение венцов удобно делать «в полдерева», срезая часть торца у соединяемых брусьев. Для повышения жесткости стыка в зоне контакта нужно поставить два шипа-нагеля.

Соединение коренным шипом также вполне приемлимо для продольного наращивания брусьев.

Хорошо сопротивляется силам продольного растяжения, возникающим при усушке деревянных венцов, комбинированное соединение «в полдерева», на верхнем выступе которого сделан «ласточкин хвост».

Если вам такая рубка кажется слишком сложной, то выполните продольное соединение венцов обычным ласточкиным хвостом, который надежно фиксирует наращиваемый брус и бревно.

Т-образные виды соединений бруса и бревен

Данный вид стыковки применяется в местах примыкания внутренних брусовых и бревенчатых простенков к наружной стене. Здесь возможна реализация одного из трех вариантов:

1. Замочный паз на коренном шипе

2. Прямой паз на коренном шипе

3. Уже знакомый нам «ласточкин хвост»

Полезное видео по теме:

greensector.ru

Соединение бруса в углах: 9 основных вариантов

Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных  технологий. Так порой  хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.

А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных  домов худо-бедно известна каждому. При  желании таковой можно смастерить и своими  руками.

Главное не напортачить с углами. Ведь  соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так  давайте  же присмотримся к ним повнимательнее.

Содержание

  1. Требование к угловым соединением
  2. Как соединить брус на углах

Требование к угловым соединением

Перед тем как браться за какую-либо  работу всегда полезно знать, кто именно вы хотите получить на выходе. Это правило  касается и угловых соединений.

А требований тут на самом  деле всего  два:

  • Надежность
  • И не продуваемость

С первым просто. Если брусья не будут между собой  держаться в углах, домик имеет все  шансы развалиться, ведь на стены  в обязательном порядке  действуют  не только вертикальные, а и горизонтальные, разрывающие усилия.

Есть своя логика и во втором  требовании. Дом, где через углы гуляет ветер, не понравится ни одному хозяину.

Как видите, все требования не  лишены логики, вот  только  реализовать их  пытались далеко не одним способом.

Как соединить брус на углах

Хорошо владельцу каркасного дома. На углах никаких  заморочек. Но если  хотите построить сруб, придется выучить не один вид всевозможных стыковок, пока не облюбуете  по душе. Начнем с тех, которыми пользовались  еще на Руси.

Угловые соединения с остатком

Самыми древними и одновременно  самыми надежными считаются угловые соединения с остатком. Это такой вид стыковки, когда на углах стен остаются своеобразные  «хвосты» Такие можно увидеть на любой картинке, где изображена Русская изба. Наши деды  знали, как нужно  строить.

Помимо того, что соединения с остатком  по праву считается самим надежным, так оно еще и лучше всего защищено  от промерзания. Не абы какой  плюс в пользу находчивости предков.

Односторонний паз

Рассматривая основные виды рубки углов, начинать всегда следует с «Одностороннего паза». Это, на самом  деле, достаточно  надежное соединение, между тем не заслужено  пользуется сомнительной  репутацией.

Некоторым, горе специалистам кажется, что при таком варианте стыковки, дерево фиксируется только по направлению  одного вектора, забывая при  этом, что уже следующий венец будет  удерживать конструкцию в строго перпендикулярной плоскости.


Двусторонний паз

Большинство же избушек изготавливались по принципу двустороннего паза.  В этом варианте, на каждом брусе делалось по  две зарубки в четверть  дерева, а потому каждый венец фиксировался  в двух направлениях. Но не в этом плюс.

Как показала практика, гораздо проще вырезать  два паза в четверть  толщины бруса, чем  один в его  половину.  А это в свою  очередь  положительным образом влияет  на скорость всего строительства.


Правда есть еще более надежное и витиеватое соединение в четыре четверти, где пазы отбираются на каждой грани, но на практике оно себя не оправдало. Мороки много, а пользы ничуть не больше чем у двух предыдущих вариантов.

Угловые соединения без остатка

И все же, как бы ни прочны были и красивы выше рассмотренные углы, в современном строительстве они применяются не часто. Уж больно выступающие венцы  ограничивают  варианты будущей фасадной отделки, а она вовсе не обязанная быть деревянной. Сегодня брусовый дом можно обшить  хоть  бы и керамогранитом. Никто и не догадается что под ним ель.

Встык

Самым простым из всех возможных вариантов является соединение встык. При таком ровно срезанный торец бруса подгонялся вплотную под  его  боковую  грань, а чтобы стены не расползались, узел  дополнительно еще можно было зафиксировать и металлическими скобами.

Все просто и понятно, вот  только таким образом мастерить  можно разве что  сарай. Как угловые  щели тут не конопать, как ни герметизируй, а промерзать они будут  обязательно.


Встык с фаской

Более современным и добротным считается соединение встык с фаской. В этом случае в обоих  элементах узла прорезается  по одному пазу, под фаску.

А поскольку брус в доме укладывается в разбежку, то и фаска с каждым рядом будет  менять свой вектор.

Тут можно уже обойтись и без скоб, но теплее  от  этого соединение, увы, не становится. Да и хлопот со всеми  этими вставками немало.

В полдерева

А вот узел в полдерева уже можно  отнести  к наиболее распространённым  современным видам угловых соединений.


Сбитое при таком  запиле нагелями  дерево хорошо  держится кучи, в нем меньше появляется щелей, как результат и сквозняков практически нет. Конечно, и  этот вариант  требует  постоянного  ухода и ежегодного ремонта, но в меньшей степени, чем два предыдущие.

Некоторые умельцы, правда,  пытались, улучшить этот узел,  добавив в него фаску, но на деле овчина получилась  гораздо  дешевле вычинки.

В лапу

Довольно интересным выглядит и соединение в лапу. Оно  немного похоже на то, что мы только что  рассматривали, но продуманные косые  запилы делают  узел  абсолютно статичным.  Выполненным по данной технологии углам не чего боятся  даже небольшой сейсмической активности.


Ласточкин хвост

А вот среди  строителей  беседок, заслуженной популярностью  пользуется доставшийся нам по наследству от предков «ласточкин хвост». По прочности он не уступает даже  сверх надежным соединениям с остатком. Но в отличие от последних, позволяет обустраивать вокруг себя вентилируемый фасад.


Теплый угол

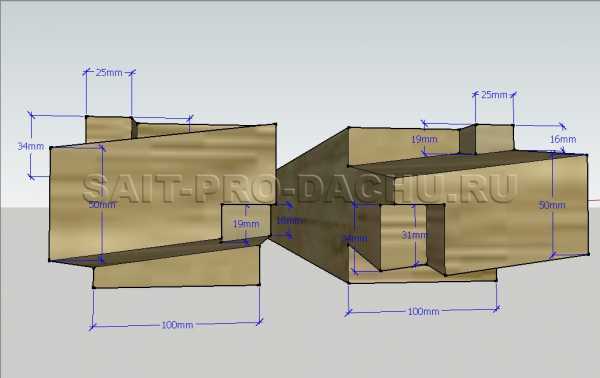

Но все же что  ласточкин  хвост, что соединение в лапу, довольно  сложны в исполнении и требуют  от строителей не дюжего плотничьего  мастерства, которым, если сказать по правде, сегодня обладают единицы. А потому в большинстве случаев при постройке современных  деревянных домов  вы увидите угловое соединение шип-паз,  которое в народе еще называют  теплый угол.


Как видите, вырезать такой узел довольно просто, тем более он  не требует  точной подгонки. Все  щели  заделываются уплотнителем и никаких сквозняков. Ну, а для особо привередливых, мастера немного усовершенствовали соединение, добавив туда  элементы ласточкиного хвоста и сделав его неразрывным.

Коренной шип

Но если  все выше описанные системы вам не подходят и вы хотите использовать в своем  тереме чего посложнее, да понадежнее ваш выбор непременно  остановится на соединении «Коренной  шип». Описывать  его словами  бесполезно, тут  проще один  раз показать.


Впечатляет? А между тем  наши  деды и прадеды довольно часто использовали его в работе. Можно только позавидовать  их упорству.

Конечно, на этом  перечень  угловых узлов вовсе не заканчивается, а при желании вы можете к уже существующим придумать и парочку, от себя. Но чтобы понять саму идею таких  соединений достаточно  будет и вышеизложенного материала.

Дерзайте. Учитесь. Осваивайте основы плотничьего мастерства вместе с нами.

А сейчас  до свидания и до скорых встреч на страницах  сайта про  дачу.

Василий Молька

sait-pro-dachu.ru

Соединение бруса в углах: основные способы

Частные застройщики в последнее время при выборе материала для строительства дома все чаще отдают предпочтение дереву. И это не только дань моде на экологически чистое жилье — это еще и генетическая память о поколениях предков, на протяжении тысячелетий строивших деревянные дома.

Дома из бруса пользуются большой популярностью не только благодаря экологичности, но и простоте монтажа.

Есть еще один немаловажный аспект. Древесина сегодня относительно дешевый строительный материал, вдобавок он легче по отношению к таким распространенным материалам, как кирпич или разнообразные блоки, из-за чего деревянному дому не нужен массивный фундамент. Поэтому выбор дерева в качестве строительного материала для дома — это еще и существенная экономия средств. Но сегодня вследствие научно-технического прогресса в строительстве домов на смену традиционному бревну все чаще приходит новый строительный материал — деревянный брус. В обоих случаях строительство дома предполагает одну технологическую операцию — возведение сруба, но способы угловых соединений для бревна и для бруса несколько различаются, хотя и имеют общую основу.

Основные виды углового соединения бруса

При возведении дома из бруса, очень важно правильно выполнить соединение материала.

Угловое соединение — важнейший элемент конструкции дома. Поэтому, прежде чем приступить к работе, нужно иметь четкое представление не только о том, как его устроить, но и какие требования к такому соединению предъявляются. Таких требований два.

Первое — угол должен быть прочным. Понятно, что правильно уложенные венцы должны оставаться на месте под собственной тяжестью. Но уложенные венцы, и в первую очередь в местах угловых соединений, в любом случае будут иметь дело с естественной деформацией дерева, обусловленной воздействием окружающей среды. Поэтому уложенный угол при деформации ни в коем случае не должен разойтись, образовав щель. Второе важное требование: угловое соединение должно быть герметичным, особенно в жилом доме или бане.

Ведь вряд ли хозяева таких построек будут рады сквознякам в углах. В строительстве сруба есть неписаное правило: вероятность появления сквозняков тем меньше, чем сложнее тип углового соединения. Но если речь идет о постройке сарая или амбара, то высокой герметичностью угловых соединений в этом случае можно пренебречь.

Электролобзик понадобится для того, чтобы вырезать пазы в брусе.

В строительства дома из бруса, как и дома из бревна, различают два вида угловых соединений: с остатком и без остатка. При соединении бруса в углах без остатка углы дома получаются традиционно ровными, при угловом способе соединения с остатком торцы венцов на некоторое расстояние выходят за плоскость стены.

Способ соединения без остатка считается более экономным, ведь в этом случае на строительство дома идет меньше материала. Но при способе соединения угла с остатком общая конструкция сруба получается более устойчивой, а углы теплее, что для жилого помещения очень важно.

Для рубки угла дома, независимо от выбранного способа и типа соединения бруса, понадобятся:

  • топор,
  • электролобзик (при его отсутствии можно воспользоваться ножовкой, но, учитывая объем работ на всех четырех углах, длительность возведения сруба значительно увеличится),
  • молоток,
  • долото,
  • киянка.

Вернуться к оглавлению

Угловое соединение «с остатком»

Угловое соединение «с остатком» чаще всего выполняется с помощью замочного паза «в обло». Такой паз может быть односторонним, двухсторонним и четырехсторонним. Но во всех случаях он делается не в торце, а на расстоянии 2 или 3 поперечных сечений от края торца. Ширина сделанного паза должна соответствовать поперечному сечению бруса.

Ширина паза должна полностью соответствовать поперечному сечению бруса.

Самый простой способ такого крепления — в полдерева. Это способ с односторонним пазом, при котором с верхней стороны делается поперечный пропил на глубину в половину толщины бруса. В этот паз под прямым углом вставляется верхний венец, и так, поочередно перевязывая укладываемые венцы, рубят угол дома из бруса. Венцы для большей прочности скрепляются между собой скобами.

При устройстве двустороннего паза пропилы делаются не с одной, а с двух сторон, но на меньшую глубину — на четверть толщины сверху и четверть снизу. Сложенная вместе, общая глубина пропила будет все та же — в полбруса.

Выполняя четырехсторонний замковый паз, пропилы делают со всех четырех сторон. В этом случае пазы делаются на четверть толщины сверху и снизу продольные, а с боков на четверть ширины поперечные. Поперечные пазы значительно упрощают сборку дома из бруса, так как их укладка во многом схожа со сборкой конструктора. И поскольку при таком способе крепления за счет поперечных пазов укладка бруса выполняется намного плотнее, то прочность всей конструкции получается значительно выше, чем при первых двух способах.

Вернуться к оглавлению

Угловое соединение «без остатка»

Угловое соединение без остатка.

Соединение «без остатка» выполняется с помощью соединения «в лапу». Оно может быть выполнено встык, на шпонках или на коренных шипах. Независимо от выбранного типа соединения, крепление брусьев «без остатка» подразумевает дополнительную фиксацию уложенных в углах венцов.

Самый простой способ соединения бруса «без остатка» — это соединение встык. При нем брусья в углу соединяются торцами друг к другу и фиксируются при помощи шипованных металлических пластин. Никаких других мер по их фиксации не применяется. Несмотря на то что это самый простой способ соединения бруса в углу, при строительстве жилых домов он практически не используется, поскольку с его помощью угол невозможно сделать теплым и герметичным.

При сборке углов с помощью шпонок крепление выполняют, используя специальные деревянные вкладыши твердых пород. При этом способе заранее подготавливаются пазы: в одном брусе — в торце, а в другом — сбоку, неподалеку от торца. Чтобы скрепить эти два бруса вкладышем (шпонкой), очень важно, чтобы при их стыковке эти пазы совпали. Установленная шпонка фиксирует торцы, не давая им перемещаться. По направлению установки шпонки такое крепление может быть поперечным, продольным или косым. Косое крепление — самое сложное в исполнении, но зато оно позволяет добиться более плотного и надежного соединения.

Распространенные виды соединения бруса.

Самый надежный и оттого наиболее применяемый способ сборки углов дома — с помощью коренного шипа. При нем на торце бруса делается паз, а на торце стыкуемого с ним вырезается шип. Шип осаживается в паз сверху. При соединении он должен плотно входить в паз. Но это не значит, что паз нужно строго подгонять под размеры шипа.

На самом деле паз должен быть чуть больше шипа, ведь для обеспечения большей плотности в паз при сборке обязательно закладывают льно-джутовое полотно или другой утеплитель. Помимо обеспечения нужной плотности, это значительно улучшает и теплоизоляцию угла. Для большей надежности крепления угла может выполняться в два или три шипа (и два или три паза соответственно).

Также для большей надежности крепления и устойчивости сруба каждый уложенный венец дополнительно укрепляют круглым деревянным нагелем диаметром 25-30 мм. Обычно нагели делаются в длину в 80% суммы высоты двух венцов. Но если речь идет не о жилом доме, иногда для ускорения сборки сруба практикуется фиксация одним нагелем сразу 3 венцов.

Отличительной чертой всех креплений по типу «шип в паз» является то, что между пазом и шипом обязательно нужно предусматривать вертикальные зазоры.

Они будут исполнять роль компенсаторов при усадке сруба.

Самый надежный способ крепления конструкции угла дома — это соединение бруса с помощью «ласточкиного хвоста». Называется он так потому, что шип в торце делается не прямоугольной, а трапециевидной формы, напоминающей хвост ласточки. Соответственно, под форму шипа подгоняется и паз на торце соединяемого бруса. Вставленный в паз шип не позволяет углу дома разъезжаться при усадке сруба вне зависимости от размеров деформации материала. К тому же он имеет лучшую воздухонепроницаемость по сравнению с другими способами крепления. Поэтому угол, собранный с применением «ласточкиного хвоста», по праву получил название «теплый угол».

Все виды угловых соединений подробно описаны в ГОСТе 30974-2002. Однако данные требования носят только рекомендательный характер. Окончательное решение должен принять сам застройщик, тщательно взвесив все плюсы и минусы каждого из видов и способов таких соединений.

Тепла и уюта вашему дому!

masterbrusa.ru

Соединение бруса или бревна — различные способы и виды угловых креплений

Одним из главный этапов строительства дома своими руками из бруса или оцилиндрованного бревна является поднятие — возведение сруба. Прежде чем приступать к практике (строительству) вы должны знать, как соединить брус, иначе последствия могут быть плачевны.

Необходимость соединения возникает в двух обстоятельствах:

  • При рубке угла дома
  • При удлинение бруса или бревна — когда длины не хватает (бывает иногда, например кто-то отрезал не по длине).

Смотря что необходимо, используют разные методы, поэтому я постараюсь доходчиво показать основные способы соединения бруса и оцилиндрованного бревна.

Содержание статьи:

Виды углового соединения

Способы соединения брусов при возведение сруба значительно отличается от стыков бревен. Еще с древней Руси в деревянном строительстве, строили из бревен, с тех времен копиться многовековой опыт по соединениям углов и стыков. Но на дворе 21 век и древние приемы постепенно приобретают свои модифицированные аналоги, поэтому в первую очередь хочу ознакомить с техникой укладки брусов, а бревно разберем после.

Типы угловых соединений бруса

Нынче в деревянном строительстве практикуют два способа соединение:

  • С остатком («в обло», «в чашу»)
  • Без остатка («в лапу»,«в зуб»).

Угловое соединение бревна так же, как и с брусом, делаются двумя видами, как «в лапу» или «в чашу», то есть без остатка или с остатком.

Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за чет замочных пазов, которые могут быть нескольких видов:

  • Однострочными
  • Двусторонними
  • Четырехсторонними.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.
Большинство домостроительных компаний применяют эту технологию для соединения профилированного бруса, потому что для крепления таким способом требуется минимум усилий и времени.








Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.







При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность. Требует высокого мастерства плотников.







Соединения бруса производиться в следующих вариантах:
  • Встык
  • На шпонках
  • На коренных шипах.
  • Пол дерева
  • Ласточкин хвост

Самый простой, и быстрый тип соединения бруса является соединение встык. Очень просто стыкуем, друг с другом и закрепляем с помощью шипованных стальных пластин который забивается гвоздями или скобами. Плотность соединения угла и прочность сильно зависит от уровня опыта плотника. Необходимо идеально подогнать торцы стыкуемых брусов — Нужна очень ровная поверхность. Но, увы, даже опытные как я не всегда справляются. Угол получается мало герметичными подвержены к периодическим перпендикулярным нагрузкам.

Такой вид соединения является самым быстрым при строительстве, но самым ужасным по качеству. Советую лучше не применять такую технологию, проблем не оберетесь. Теплопотери через такой угол «встык» слишком велики чтоб экономить время и силы на более сложные типы соединений.



При соединение брусьев с помощью шпонок применяют клин из твердых пород для прочности угла. Установка шпонки в пазы брусьев позволяет предотвратить движение стыков соединенных брусов. Также стоит отметить прочность зависит от вида шпонки: поперечная, продольная или косая — косая отличается сложностью создания, но в замен отличный результат, прочный угол с малой тепропроводимостью.



Соединения бруса в коренной шип («Теплый угол» ) — этот тип соединения угла брусов, эффективен, теплоемок и весьма распространен в строительстве домов из профилированного бруса. Хитрость кроется в следующем: в одном из соединяющихся брусьев выпиливается паз, а на другом брусе вырубается шип размером подходящим под паз. При строительстве в паз кладут межвенцовый утеплитель в качестве которого может служить льноджутовое полотно или растительный войлок. Важно чтоб соединение шипа и паза было плотным для минимилизации потери тепла. И еще для прочности конструкции ряды брусьев чередуются шипами и пазами, и забивают круглый деревянный нагель (шпонку).

Соединение бруса в теплый угол можете подробно рассмотреть в видео ниже:



Предварительные расчеты по разметкам пропилов соединений углов смотрите на схеме

Применяя в угловых соединениях шпонки (нагели), курдюки, присеки и прочие соединения по типу «шип в паз», очень важно предусматривать между пазом и шипом обязательные вертикальные зазоры. Это необходимо, чтобы компенсировать неизбежную усадку сруба.

Еще один тип вырубки угла который я хочу рассмотреть — соединение «в полдерева» — тип крепления название, которого закрепилось среди плотников благодаря пропилу половины ширины бруса. Так же как и предыдущих вариантах сборка брусового сруба начинается со сверления дырок под нагели (шпонки) в местах близ соединений углов, длину нагеля надо рассчитывать так чтобы хватило на несколько брусьев. Также есть более модифицированная версия этого соединения — добавлять шпонку в стыки брусьев для увеличения прочности соединения угла, а также для большей теплоемкости



И наконец самый прочный и надежный и с минимальными тепловыми потерями — это соединение бруса ласточкин хвост. Почти тоже самое что и «коренной шип», но тут шип пропиливается трапециевидной формы. Связи с этим пазу придают аналогичную форму.

У нее есть разновидность горизонтального соединения ласточкин хвост в лапу — в котором, брусе пропиливают горизонтальные трапециевидные выемки которые должны идеально подходить друг к другу — встречается довольно редко в строительстве домов или бань из бруса из-за сложности приема пиления и большинству клиентов таков вид крепления не нравиться чисто с эстетической стороны. В моей практике строительства всего лишь пару раз клиенты просили такой угол. Кстати получилось неплохо.
Т-образные виды соединения бруса, для создания внутренних стен дома, воплощаются с использованием следующих соединений:

  • Замочного паза на вставном шипе
  • Симметричного трапециевидного шипа – сковородня
  • Прямоугольного трапециевидного шипа – полусковордня
  • Симметричным трапециевидным шипом –глухим сковороднем
  • Прямого паза на коренном шипе.

Можете наглядно просмотреть на рисунке, как из себя представляют Т –образные соединения внутренних стен:

Кликните для увеличения

Приемы продольного соединения

Во время строительства большого дома, обычно если длина превышает 6 м (стандартная длина профилированного бруса) приходиться продольно соединять два бруса для увеличения длины.

В таком случае советую применять один из следующих видов соединений брусьев.

  • Косой замок.
  • Продольный шип на шпонках
  • В полдерева
  • Продольный коренной шип

Крепление бруса между собой по длине при помощи шипа на шпонках является довольно-таки крепким. Применение такого типа соединения предполагает пропилы идентичных пазов на концах соединяющихся брусьев. Пропиленные брусья устанавливают впритык друг к другу, а в паз забивается шпонка из твердых пород дерева, которая прочно скрепляет оба стыкующихся бруса.

Шпонка – это вставка (клин) который закрепляет два элемента соединяемой конструкции. Шпонки изготавливают из металла или дерева твердой породы, бывают прямоугольные, призматические и «ласточкин хвост» ровные и зубчатые.

Продольное крепление в полдерева аналогична соединению углов в «полдерева» — концы соединяющихся брусьев пропиливаются на ширину равной половине толщины бруса. Прочность крепления увеличивают за чет скрепления нагелем (также можно скрепить скобой, гвоздями, крепежной пластиной). Конечно, это простой и быстрый вид крепления, но его прочность недостаточна для несущих стен дома из бруса. Я не рекомендую.

Соединение «продольный коренной шип» — на одном конце бруса делается паз а на другом – шип. Крепление аналогично соединению углов на коренной шип. Для большей крепости советую паз и шип распиливать трапециевидной формы – ласточкин хвост. Это исключить горизонтальные колебания закрепляемых брусов.
Увеличение длинный бруса применяя соединение «косой замок» — является одним из сложных приемов для плотников, но по уровню крепости и устойчивости оно сильно опережает выше описанные соединения бруса. Обычно строящие компании умалчивают о таком креплении, чтобы не утруждать свои бригады плотников. Ниже на рисунке изображена схема реализации:

Способы соединения бревен при рубке сруба.

  • С остатком
  • Без остатка.

Рубка сруба без остатка – подразумевает за собой то, что концы бревна в соединение не выпячивают, а получаются ровными со стеной. В свою же очередь рубка сруба с остатком предполагает, что концы бревен выступают за границу стены. Конечно же, рубка с остатком более расходный в плане материалоемкости. Потому что бревно или брус приходиться укладывать на 0.3 -0.5 м длиннее, чем при соединение без остатка. Но это компенсируется большей теплоемкостью, защитой от климатических напастей (дождь, ветер) и при такой рубке сруб получается более устойчивым. Рассмотрим более подробно оба вида:

Соединение с остатком

У соединение с остатком есть три вида рубки:

  • В обло «в чашу»
  • В охлоп
  • В охряп.

Соединение углов сруба в чашу – это самый распространенный и простой вид. Метод заключается в том, что в бревне выпиливается чаша (раньше вырубалась, но в наше время плотники все меньше и меньше применяют топоры в строительстве, бензопила берет вверх). Потом в эту чашу кладем поперечное бревно и в нем вырубаем следующую чашу (обло), и так далее по циклу.

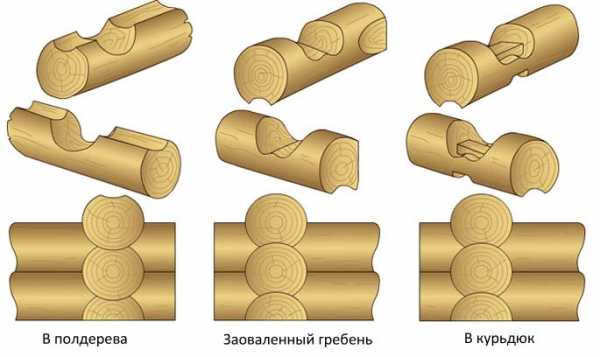

Угловые соединения бревен «в обло» делается так:

  • В полдерева
  • Заоваленый гребень
  • В курдюк.

В полдерева – соединить легко. Для достижения устойчивости закрепления в венце делают продольный паз. В паз предварительно заполняем утеплителем.

Как соединить два бревна? Во время сборки сруба, кроме крепления в углах их еще крепят нагелями. Нагелями могут служить отрезанные куски арматуры, черенки лопат, некоторые умельцы используют черенки швабр. Крепления нагелями необходима для дополнительной устойчивости по вертикали.

Заоваленный гребень – крепление с остатком, тут на донышке чаши делают маленький гребень овальной формы, важно чтобы он точно повторял форму укладочного паза. В этом варианте продольный паз вырубается не с верху а с низу бревна.

Подробное видео о технологии строительства дома из бруса в примерах:

В курьдюк – более сложен в техническом исполнение. На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)


В охлоп – этот тип соединения почти тоже самое что мы описали выше («в обло» ). Отличается лишь тем, что чаша рубиться сверху, а не на нижней части венца. Название в охлоп появилось из-за характерного хлопка при накатывание бревна в заготовленный угол.

Соединений в охряп является боле сложным в техническом исполнении чем все предыдущие: тут с верхней и нижней стороны бревна делаются выемки. Словами сложно объяснить лучше смотрите рисунок ниже.

Соединение бревен без остатка

В лапу – это почти тоже самое соединение что и «в охряп», но с выпиленной торцевой части бревна. Вот так и получается угол без остатка. Прочность крепления увеличивают за счет нагелей и вырубки шипа с пазом – присек. Такой тип соединения характерен слабой ветроустойчивостью, спасти от этого поможет изменения прямоугольного выруба в трапециевидный – получается «ласточкин хвост». (рисунок ниже)

profibrus.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
