Как стекло расплавить: Как расплавить стекло. Плавление бутылочного стекла в муфельной печи

Содержание

Как расплавить стекло. Плавление бутылочного стекла в муфельной печи

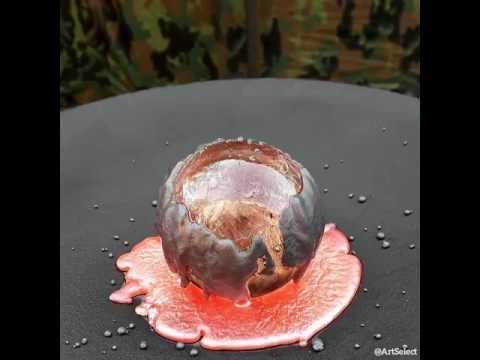

Плавление стекла – процесс перехода его из твердого состояния в жидкое. Для того, чтобы это произошло, необходимо соблюдение определенных условий. Они зависят от вида стекла, его химического состава. Это общедоступный плавкий материал, из которого повсеместно производят посуду, предметы интерьера, украшения и еще массу полезных вещей. С помощью технологии фьюзинга создаются изделия из разноцветного стекла. Она предполагает работу с расплавленным материалом, доведенным до жидкого состояния.

Такое разное цветное стекло

Можно ли расплавить стекло и что для этого нужно

Плавка стекла осуществляется при больших температурах. Нет точного значения, его определяют экспериментальным путем. От того, какие примеси и в каком количестве содержатся в стекле, зависит время нагрева. Обычно для каждого конкретного вида определены средние значения температуры плавления стекла, которые были получены при их изучении и тестировании в лабораториях.

Наиболее распространенные виды плавятся при следующих температурах:

Простое стекло – 700-750^оС.
Стекло для изготовления посуды и тары – 1200-1400^оС.
Ампульное – 1500-1800^оС.
Кварцевое – 1650^оС.

На предприятиях, которые работают со стеклом, температура в печах поддерживается на уровне 1600^оС.

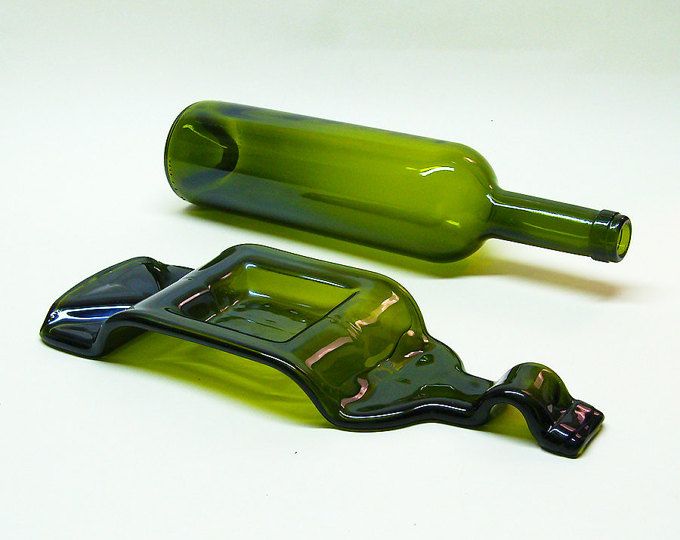

Бутылочное стекло

Есть два метода плавления стекла – литье и моллирование. При литье оно расплавляется до жидкого состояния и им заполняются необходимые формы (молды). Моллирование – процесс, при котором стекло нагревается до тягучего состояния и становится гнущимся и податливым. В таком состоянии с ним работают стеклодувы, изгибая и вытягивая материал.

Моллирование стекла

Как видно, температура расплавленного стекла имеет большие значения, достичь которых можно, если использовать качественную муфельную печь.

Печи для плавления стекла и их виды

Муфельная печь – устройство для равномерного нагревания веществ. Она состоит из:

Корпуса.
Камеры, которую еще называют муфелем.
Двери.
Блока управления.

Корпус может быть выполнен из нержавеющей стали или углеродистой. Модели из нержавейки служат намного дольше.

Муфель – самая важная часть печи, потому что именно в нем плавится стекло и располагаются нагревательные элементы. Он может быть выполнен из керамики, корунда или специального волокна.

Еще одна важная часть – это блок управления, который отвечает за выбор режима и настройку печи. Сейчас все печи оснащаются электронными блоками, которые вытеснили циферблатные.

Схема муфельной печи

Можно ли расплавить стекло в определенной муфельной печи, зависит от вида самого устройства. Существуют различные их типы, которые отличаются:

Максимальной температурой нагрева.
Способом нагревания.
Устройством.

Муфельная печь SNOL

Наиболее важной характеристикой считается диапазон температур. По этому параметру печи разделяют на:

Низкотемпературные – до 400^оС.
Среднетемпературные – до 900^оС.
С большой температурой – до 1400^оС.
Высокотемпературные – до 2000^оС.

Отличаются печи и по режиму обработки, бывают:

Работающие в воздушной среде (обычные).
Вакуумные (нагрев производится в вакууме).
Работающие в газовой среде (нагрев производится в присутствии различных газов, например, водорода, азота, аргона и пр.).

Есть модели, которые предназначены для домашнего использования, а есть профессиональные агрегаты, которые используются в лабораториях или на крупных предприятиях. Как отечественные, так и зарубежные производители выпускают различные варианты муфельных печей. Хорошо зарекомендовала себя литовская компания SNOL.

Особенности использования муфельной печи на примере плавления бутылочного стекла

Расплавить бутылку из стекла можно в домашних условиях, имея под рукой обычную муфельную печь. Стеклянные бутылки найти несложно, причем бывают они различных форм и цветов. Можно использовать тару от пива, соков, воды, косметики. Перед тем, как приступить к самому процессу, их нужно тщательно подготовить. Необходимо очень тщательно очистить бутылки от наклеек, чтобы на поверхности ничего не осталось. Затем их нужно вымыть и обсушить так, чтобы не было пятен и жирных следов.

Градус плавления стекла, из которого изготовлены бутылки, составляет примерно 700-750

оС. Печь перед применением также необходимо проверить и очистить. Далее нагревательные элементы и исправность работы устройства нужно испытать с помощью пирометрического конуса.

Правила тестирования оборудования описаны в инструкции по эксплуатации. Многие печи имеют специальные тестовые программы, которые помогут узнать, исправна ли она

Для работы понадобится полка и форма для литья. Их также необходимо подготовить и нанести специальный сепараторный состав для отделения стекла. Форма для литья должна быть установлена так, чтобы оно не могло стечь за ее границы. Далее следует установить нужный температурный режим, который, как мы уже говорили, зависит от типа стекла и его химического состава.

Плавление бутылочного стекла

Подготовленную бутылку помещают в центр печи так, чтобы при расплавлении она стекала в форму. Нагревание необходимо производить постепенно, чтобы форма для литья не треснула. Нужно установить невысокие начальные значения и постепенно увеличивать их с небольшим шагом. При 500

оС начинается плавление бутылочного стекла, причем сначала стекают тонкие стенки. На этом этапе необходимо попытаться равномерно прогреть бутылку, еще медленнее увеличивая температуру.

Жидкое состояние стекло примет уже при 700^оС, однако температуру следует увеличить еще на 70^оС и выдержать жидкую субстанцию в этих условиях еще 10 минут. После этого необходимо произвести операцию отжига. Для этого полученное изделие выдерживается определенное время при 500^оС. Это необходимо для того, чтобы заготовка не треснула.

Печь для плавления стекла – оборудование с высокими температурами, которое имеет повышенный класс опасности, поэтому при работе с ней нужно придерживаться правил техники безопасности. Используйте термостойкие перчатки и защитные очки

Мы рассмотрели, как расплавить бутылку из стекла, подготовку к процессу и его основные этапы. Чтобы получить изделие хорошего качества, необходимо использовать надежное профессиональное оборудование. Приобрести такое можно в ТД «Лабор».

Как самому в домашних условиях изготовить стекло своими руками. Методики и технологии самостоятельного изготовления стекла и стеклянных изделий – печи, приспособления и инструменты

Практически у каждого материала и соединения в мире имеется три возможных состояния: твердое, жидкое и газообразное. В нормальных условиях материалы пребывают в разном состоянии, которое зависит от их химических свойств.

Чтобы вывести их из равновесия, необходимо повышать или понижать температуру до указанного значения. Например, температура плавления стекла начинается примерно с 750 градусов по Цельсию. Материал имеет так называемые аморфные свойства, поэтому у него и нет конкретного значения.

Все зависит от количественного и качественного состава примесей в соединении. Так что установить конкретное значение для выбранного предмета можно исключительно экспериментальным путем. Для этого понадобится определенный набор измерительных приборов, который имеется только в специализированных лабораториях. Можно, конечно, взять и бытовые аналоги, но они будут иметь слишком большую погрешность.

Принципы расчета

Произвести расчет температуры плавления стекла в домашних условиях — очень сложная задача. Она будет связана со многими трудностями, среди которых стоит выделить:

1. Необходимость обеспечения поэтапного повышения температуры расплавляемого тела строго на один градус. В противном случае невозможно будет достоверно установить, при каком именно показателе начинается процесс перехода из твердого состояния в жидкое, то есть эксперимент завершится неудачей.

2. Нужно найти очень точный термометр, способный замерять температуру до 2 тысяч градусов по Цельсию с минимальной погрешностью. Лучше всего подойдет электронный прибор, который будет стоит слишком дорого для бытовых опытов.
3. Проведение эксперимента дома в принципе не самая удачная идея, потому что придется искать посуду, в которой можно плавить стекло, раздобыть устойчивый источник огня, способный обеспечить нужный уровень подогрева, купить дорогостоящее оборудование.

Процесс плавления

В лабораториях ученые выясняют искомое значение при помощи множественных опытов. Затем температура плавления стекла заносится в таблицу, которая содержит также химический состав соединения. Это нужно, чтобы понять, какие именно элементы больше всего влияют на плавление, чтобы в будущем можно было привести этот показатель к более-менее стандартным характеристикам.

Отсутствие четкого числа заставляет нерационально использовать производственные ресурсы. Например, на стекольных заводах в печах поддерживают температуру около 1600 градусов Цельсия, притом, что многие виды могли бы без проблем расплавиться и при одной тысяче. Экономия энергоносителей позволила бы значительно снизить себестоимость готовой продукции, что положительно повлияло бы на экономическую эффективность деятельности стеклодувных заводов.

Температура плавления стекла в градусах начинается от 750 (некоторые источники приводят цифру от 1000) и продолжается аж до 2500. При этом, если брать акриловое стекло, которое по сути не является стеклом, а просто имеет такое название, то оно плавится всего при 160 градусах, а на 200 градусах уже начинает кипеть. Но оно состоит из органической смолы и не имеет в составе кремния и других химических элементов.

А вот остальные марки наоборот зачастую могут похвастаться пестрым разнообразием состава. Используемый в производстве песок часто проходит недостаточную очистку, в результате чего в готовых изделиях содержится много ненужного. Внешне это никак не отражается на эксплуатационных свойствах, но приводит к аморфности химических характеристик.

Понижения температуры плавления стекла можно достичь, если в расплав добавить соответствующие элементы. В бытовых опытах наиболее доступными являются оксид свинца и борная кислота. Массовую долю нужно будет рассчитать по известным формулам, так как она будет зависеть от количества расплавленного стекла. После застывания можно будет повторить свой опыт и убедиться, что теперь материал плавится при значительно меньшей температуре.

Но стоит учесть, что полученное стекло не имеет практического значения и годится исключительно для опытов. Это связано с тем, что добавление примесей изменяет и его рабочие параметры, так что вещество не сможет в полной мере справляться с возложенными на него функциями. Именно поэтому никто не изменяет технологический процесс с помощью добавления указанных компонентов.

Основные значения

Приблизительные значения перехода стекла в жидкое состояние дл некоторых видов:

Температура плавления бутылочного стекла — 1200-1400 градусов по Цельсию;
— температура плавления кварцевого стекла — около 1665 градусов по Цельсию;
— температура плавления ампульного стекла — 1550-1800 градусов по Цельсию;
— жидкое стекло температура плавления — 1088 градусов по Цельсию.

Для последнего вещества можно указать точную цифру, потому что оно не проявляет аморфных свойств, так как является водно-щелочным раствором силикатов натрия и калия. Стоит также учесть, что стекло плавится не сразу, а вначале переходит в тягучее карамелеобразное состояние. Это свойство используется мастерами-стеклодувами для создания различных изделий и сувениров.

Заняться подобным ремеслом можно и в домашних условиях. Недостатка в сырье не будет, так как можно найти массу стеклянных бутылок прямо на улице. А в качестве прибора для размягчения материала подойдет и обычная газовая лампа. Свои изделия ручной работы можно будет потом продавать на сувениры и зарабатывать неплохие деньги.

Стекло — материал, который однозначно выделяется на фоне остальных, произведенных человеком. В первую очередь это благодаря свойствам данного материала. Несмотря на то что один из видов стекла добывается в виде минерала, обычно этот продукт становится результатом человеческой жизнедеятельности.

Свойства стекла

Кроме того факта, что существует температура плавления стекла, и что из этого материала можно делать самые разнообразные изделия, он имеет много других свойств. Плотность стекла во многом зависит от его химического состава, этот показатель характеризует отношение объема к весу материала. Так, этот показатель самый низкий у кварцевого стекла.

Хрустальное, наоборот, имеет самую высокую, которая может превышать 3 г/см 3 . От химического состава также зависит и прочность этого материала, то есть то, как стекло может сохранять свою целостность в изделиях под воздействием внешних нагрузок. При растяжении и при сжатии влияние химического состава практически одинаково. На твердость материала влияет наличие или отсутствие примесей и их количественный показатель в данном экземпляре. Самым твердым считается то, в состав которого входит большое количество кремнезема, а именно кварцевое, а также боросиликатное. В свою очередь, наличие в составе окислов свинца снижает прочностные характеристики. Как известно, высокая температура плавления стекла позволяет изменить его внешний вид и при необходимости получить совершенно иную форму. Но при низких температурах, которые считаются нормальными для человеческой жизнедеятельности, стекло под воздействием нагрузок разрушается, а не деформируется.

Хрупкость стеклянных изделий зависит от толщины материала, а также формы. Проще всего разбить на осколки получается стекло плоской формы. Чтобы этот показатель повысить, на производстве материала в состав добавляют окислы магния, борный ангидрид. Чем более неоднородно стекло, тем больше вероятность, что при механических нагрузках оно разобьется.

Воздействие температуры

Отдельного внимания стоит температура плавления стекла. Несмотря на хрупкость материала, для того чтобы перевести в жидкое состояние, потребуется нагреть его до высоких температур. Что касается обычного стекла, то его температура плавления колеблется от 425 до 600 о С, у кварцевого этот показатель достигает 1000 о С. Из-за своей хрупкости и, соответственно, сложности произведения действительно больших деталей из стекла, появилась необходимость создания такого материала, который мог бы быть более прочным, сохраняя при этом остальные свойства. И в 1936 году в продажу поступает органическое стекло. Температура плавления оргстекла низкая, составляет всего 160 о С, а при 200 о С материал доходит до кипения. Применяется оргстекло буквально везде, поскольку прозрачность у него такая же, как и у других но вот по удароустойчивости оно стоит на порядок выше.

Виды стекла

Если временно не рассматривать оргстекло, а вспомнить о других видах данного материала, то их насчитывается четыре: обычное, кварцевое, боросиликатное и хрустальное. Каждый вид имеет свои особые черты, которые выделяют его среди остальных.

Обычное стекло

К этому виду стекла относят содовое, поташное, а также известково-натриево-калиевое. Первый вид используется для производства оконных стекол, посуды, различной стеклотары. Поташное имеет более высокую температура плавления. Стекла такого типа используются для создания высококачественной посуды. Эта разновидность обычного стекла имеет выраженный блек и прозрачность. Последний вид также активно используется для производства посуды.

Кварцевое стекло

Этот вид стекла получают путем плавления сырья высокой чистоты. Поэтому ответ на вопрос о том, при какой температуре плавится стекло кварцевое, — 1000 о С. Это демонстрирует тот факт, что данный тип материала ещё и самый термостойкий, поэтому, если опустить его в раскаленном виде в холодную воду, он не будет трескаться. Благодаря этому кварцевое стекло можно использовать при очень высоких температурах, ведь чтобы привести его жидкое состояние, температура должна достигать 1500 о С.

Существует две разновидности этого стекла — прозрачный и молочно-матовый кварц. По своим показателям они практически одинаковы, но отличаются оптическими свойствами. Поверхность кварцевого стекла имеет бльшую адсорбционную способность не только к влаге, но и к некоторым газам. Также стоит помнить о том, что кварц необходимо предохранять от всевозможных загрязнений, в том числе и от жирных следов от рук, подобные пятна можно удалить этанолом, как вариант используют ацетон.

Боросиликатное стекло

Этот вид стекла имеет в своем составе большое количество оксида бора, чем и объясняется его название. Благодаря введению в состав этого вещества, оно может быть гораздо прочнее других видов. Стойкость к термоудару у боросиликатного стекла может превышать этот показатель у известкового в 5 раз. Другие показатели связаны с химической стойкостью стекла, позволяют активно использовать его в электротехнике. Чтобы размягчить этот вид описываемого материала, необходимо нагреть его до температуры 585 о С.

Хрустальное стекло

Все знакомы с хрусталем, именно этот материал считается самым высокосортным среди различных стекол, он не только имеет неповторимый блеск, но и обладает способностью сильно преломлять свет. Хрустальное стекло может быть свинцовосодержащим и бессвинцовым. Первые имеют больший вес и демонстрируют красивую игру света, из них делают посуду или сувениры. Бессвинцовые стекла чаще применяются в оптических приборах и характеризуются высоким качеством.

Сегодня мы поговорим о том, как самому в домашних условиях изготовить стекло своими руками. Так же рассмотрим методики и технологии самостоятельного изготовления стекла и стеклянных изделий, а именно печи, приспособления и инструменты для плавки стекла

На заводах и в химических лабораториях стекла получают из шихты — тщательно перемешанной сухой смеси порошкообразных солей, оксидов и других соединений. При нагревании в печах до очень высокой температуры, нередко выше 1500°С, соли разлагаются до оксидов, которые, взаимодействуя между собой, образуют силикаты, бораты, фосфаты и другие устойчивые при высоких температурах соединения. Вместе они и составляют стекло.

Мы будем готовить так называемые легкоплавкие стекла, для которых достаточно лабораторной электрической печи с температурой нагрева до 1000°С. Еще понадобятся тигли, тигельные щипцы (чтобы не обжечься) и небольшая ровная плита, стальная или чугунная. Сначала мы сварим стекло, а потом найдем ему применение.

Перемешайте шпателем на листе бумаги 10 г тетрабората натрия (буры), 20 г оксида свинца и 1,5 г оксида кобальта, просеянных через сито. Это и есть наша шихта. Пересыпьте ее в небольшой тигель и уплотните шпателем так, чтобы получился конус с вершиной в центре тигля. Уплотненная шихта должна занять в тигле не более трех четвертей объема, тогда стекло не будет проливаться.

Щипцами поставьте тигель в электропечь (тигельную или муфельную), нагретую до 800—900 °С, и подождите, пока шихта не сплавится. Об этом судят по выделению пузырьков: как только оно прекратилось, стекло готово. Достаньте тигель щипцами из печи и сразу же вылейте расплавленное стекло на стальную или чугунную плиту с чистой поверхностью. Остывая на плите, стекло образует слиток сине-фиолетового цвета.

Чтобы получить стекла других цветов, замените оксид кобальта другими окрашивающими оксидами. Оксид железа(III) (1—1,5 г) окрасит стекло в коричневый, оксид меди(II) (0,5—1 г)—в зеленый, смесь 0,3 г оксида меди с 1 г оксида кобальта и 1 г оксида железа (III)—в черный цвет. Если же взять только борную кислоту и оксид свинца, то стекло останется бесцветным и прозрачным. Поэкспериментируйте сами с другими оксидами, например, хрома, марганца, никеля, олова.

Стекло измельчите пестиком в фарфоровой ступке, Чтобы не пораниться осколками, обязательно обмотайте руку полотенцем, а ступку с пестиком прикройте чистой тряпкой.

Ссыпьте мелкий стеклянный порошок на толстое стекло, добавьте немного воды и разотрите до сметанообразного состояния курантом — стеклянным или фарфоровым диском с ручкой. Вместо куранта можно взять маленькую плоскодонную ступку или полированный кусок гранита — так поступали старые мастера, когда растирали краски. Полученную массу называют шликером. Его мы будем наносить на поверхность алюминия примерно так же, как это делают, изготовляя украшения.

Очистите поверхность алюминия наждачной бумагой и обезжирьте кипячением в содовом растворе. На чистой поверхности прочертите скальпелем или иглой контур рисунка. Поверхность с помощью обычной кисточки покройте шликером, просушите над пламенем, а потом нагревайте в том же пламени до тех пор, пока стекло не наплавится на металл. У вас получится эмаль.

Если значок невелик, его можно покрывать слоем стекла и нагревать в пламени целиком. Если же изделие более крупное (скажем, табличка с надписью), то надо разбить его на участки и наносить стекло на них поочередно. Чтобы цвет эмали был более интенсивным, нанесите стекло повторно. Таким способом можно получать не только украшения, но и надежные эмалевые покрытия для защиты алюминиевых деталей во всевозможных приборах и моделях. Так как в этом случае эмаль несет дополнительную нагрузку, металлическую поверхность после обезжиривания и промывки желательно покрыть плотной оксидной пленкой; для этого достаточно подержать деталь 5—10 мин в печи с температурой чуть ниже 600°С.

Разумеется, на большую деталь шликер удобнее наносить не кисточкой, а из пульверизатора или просто поливом (но слой должен быть тонким). Подсушите деталь в сушильном шкафу при 50—60°С, а затем перенесите в электропечь, нагретую до 700—800°С.

А еще из легкоплавких стекол можно приготовить окрашенные пластинки для мозаичных работ. Куски битой фарфоровой посуды (их вам всегда дадут в посудном магазине) облейте тонким слоем шликера, просушите при комнатной температуре или в сушильном шкафу и наплавьте стекло на пластинки, выдерживая их в электропечи при температуре не ниже 700°С.

Освоив работу со стеклом, вы можете помочь своим коллегам из биологического кружка: там нередко изготовляют чучела животных, а для чучел нужны разноцветные глаза…

В стальной плите толщиной около 1,5 см высверлите несколько углублений разных размеров с коническим или сферическим дном. Тем же способом, что и прежде, сплавьте разноцветные стекла. Гаммы, пожалуй, хватит, а чтобы изменить интенсивность, чуть увеличьте или уменьшите содержание окрашивающей добавки.

Небольшую каплю яркого расплавленного стекла поместите в углубление стальной плиты, затем налейте стекло цвета радужной оболочки. Капля войдет в основную массу, но не смешается с ней, — так будут воспроизведены и зрачок, и радужная оболочка. Охлаждайте изделия медленно, не допуская резких перепадов температур. Для этого затвердевшие, но еще горячие «глаза» достаньте из формы подогретым пинцетом, положите в рыхлый асбест и уже в нем охладите до комнатной температуры. .

Конечно, легкоплавким стеклам можно найти и другие применения. Но не лучше ли будет, если вы поищете их сами?

И в завершение опытов со стеклом, пользуясь все той же электропечью, попытаемся превратить обыкновенное стекло в цветное. Естественный вопрос: нельзя ли таким способом сделать солнечные очки? Можно, но вряд ли это удастся вам с первого раза, потому что процесс капризен и требует некоторых навыков. Поэтому беритесь за очки только после того, как потренируетесь на кусочках стекла и убедитесь, что результат соответствует ожиданиям.

Основой краски для стекла будет канифоль. Из резинатов, солей кислот, входящих в состав канифоли, вы ранее готовили сиккативы для масляных красок. Вновь обратимся к резинатам, потому что они способны образовывать на стекле тонкую ровную пленку и служить носителями красящего вещества,

В растворе едкого натра концентрацией около 20% растворяйте при помешивании и помня, конечно, об осторожности, кусочки канифоли до тех пор, пока жидкость не станет темно-желтой. Отфильтровав, добавьте немного раствора хлорида железа FeCl3 или другой соли трехвалентного железа. Имейте в виду, что концентрация раствора должна быть небольшой, соль нельзя брать в избытке — осадок гидроксида железа, который в этом случае образуется, нам помешает. Если же концентрация соли невелика, то образуется красный осадок резината железа — он-то там и нужен.

Отфильтруйте красный осадок и высушите его па воздухе, а затем растворите до насыщения в чистом бензине (не автомобильном, а бензине-растворителе) еще лучше было бы взять гексан или петролейный эфир. Кисточкой или пульверизатором окрасьте поверхность стекла тонким слоем, дайте подсохнуть и положите на 5—10 мин в печь, нагретую примерно до 600°С.

Но канифоль относится к органическим веществам, а им такую температуру не выдержать! Правильно, но именно это и нужно — пусть органическая основа выгорит. Тогда на стекле останется тончайшая пленка оксида железа, хорошо сцепленная с поверхностью. И хотя оксид в общем-то непрозрачен, в столь тонком слое он пропускает часть световых лучей, т. е. может служить светофильтром.
Возможно, светозащитный слой покажется вам слишком темным или, напротив, излишне светлым. В таком случае поварьируйте условия опыта — чуть увеличьте или уменьшите концентрацию раствора канифоли, измените время и температуру обжига. Если же вас не устраивает цвет, в который скрашено стекло, замените хлорид железа хлоридом другого металла, но непременно такого, оксид которого ярко окрашен, например хлоридом меди или кобальта.

А когда технология тщательно отработана на кусочках стекла, можно без особого риска совершить превращение обычных очков в солнечные. Не забудьте только вынуть стекла из оправы — пластмассовая оправа не выдержит нагревания в печи точно так же, как канифольная основа…
.
Чтобы получить стекло, песок необходимо расплавить. Вам наверняка приходилось ходить по раскаленному песку в солнечный день, поэтому вы догадываетесь, что для этого его нужно нагреть до очень высоких температур. Кубик льда тает при температуре около 0 С. Песок начинает плавиться при температуре не менее 1710 С, что превышает максимальную температуру нашей привычной духовки почти в семь раз.
Нагревание любого вещества до такой температуры требует больших затрат энергии, а следовательно, и денег. По этой причине при производстве стекла для повседневных нужд стекловары добавляют в песок вещество, помогающее песку плавиться при более низких температурах — примерно 815 С. Обычно этим веществом является кальцинированная сода.
Однако, если при расплаве использовать смесь только песка с кальцинированной содой, можно получить удивительный сорт стекла — стекло, растворяющееся в воде (прямо скажем, не самый лучший выбор для стаканов).

Чтобы стекло не растворялось, нужно добавлять третье вещество. Стекловары прибавляют к песку и соде измельченный известняк (вы наверняка видели этот красивый белый камень).

Стекло, из которого обычно делают окна, зеркала, стаканы, бутылки и лампочки, называется натриево-кальциево-силикатным. Такое стекло очень прочное, а в расплавленном виде ему легко придать нужную форму. Кроме песка, кальцинированной соды и известняка в эту смесь (специалисты говорят «шихту») входит немного окиси магния, окиси алюминия, борной кислоты, а также вещества, предотвращающие образование пузырьков воздуха в этой смеси.

Все эти ингредиенты соединяют и смесь (шихту помещают в гигантскую печь (самые большие из этих печей могут вмещать почти 1110000 кг жидкого стекла). .

Сильный огонь печи нагревает смесь, пока она не начнет плавиться и не превратится из твердого вещества в тягучую жидкость. Жидкое стекло продолжают прогревать при высоких температурах, пока из него не исчезнут все пузырьки и прожилки поскольку сделанная из него вещь должна быть абсолютно прозрачной. Когда масса стекла становится однородной и чистой, огонь уменьшают и ждут пока стекло превратится в вязкую тягучую массу — как горячий ирис. Затем стекло выливают из печи в отливную машину, где оно разливается по отливным формам и формуется.
Однако при производстве полых вещей, например бутылок, стекло приходится выдувать, как воздушный шарик. Раньше выдувание стекла можно было увидеть во время ярмарок и карнавалов, ныне этот процесс частенько показывают по телевизору. Вы, вероятно, видели, как стеклодувы дуют в кусок горячего стекла, висящего на конце трубки, и создают удивительные фигурки. Но выдувать стекло можно и с помощью машин. Основной принцип стеклодувов — дуть в стеклянную каплю, пока в середине не образуется воздушный пузырь, который станет полостью в готовой вещи.

После того как стеклу придана необходимая форма, его подстерегает новая опасность — оно может треснуть при охлаждении до комнатной температуры. Во избежание этого мастера стараются контролировать процесс охлаждения, подвергая застывающее стекло термообработке. Последний этап обработки — снятие лишних капелек стекла с ручек чашек или полировка тарелок с помощью специальных химикатов, делающих их идеально гладкими.

Ученые до сих пор спорят, чем следует считать стекло — твердым веществом или очень вязкой (сиропообразной) жидкостью. Поскольку стекла окон старых домов внизу толще, а вверху тоньше, некоторые заявляют, что стекло со временем стекает. Однако на это можно возразить, что раньше оконные стекла делали не идеально ровными и люди просто вставляли их в рамы более толстым краем вниз. Даже изделия из стекла времен Древнего Рима не демонстрируют никаких признаков «текучести». Таким образом, пример со старым оконным стеклом не поможет разрешить вопрос, является ли стекло в действительности жидкостью высокой вязкости.

Состав (сырье) для получения стекла в домашних условиях:
Кварцевый песок;
Кальцинированная сода;
Таламит;
Известняк;
Нефелиновый сиенит;
Сульфат натрия.

Как изготавливают стекло в домашних условиях (процесс производства)

Обычно используют в качестве ингредиентов стеклянный лом (битое стекло) плюс вышеперечисленные компоненты.

1) Составные элементы будущего стекла поступают в печь, где все это плавится при температуре 1500 градусов, образуя однородную жидкую массу.

2) Жидкое стекло поступает в гомогенизатор (аппарат для создания стабильных смесей), где оно перемешивается до массы с единой температурой.

3) Горячей массе дают отстояться несколько часов.

Вот так и делают стекло!

Плавка – стекло

Cтраница 1

Плавка стекла осуществляется в индукционных электрических печах, называемых вакуум-атмосферными. В таких печах графитовый тигель с горным хрусталем, в центре которого помещают пуансон, устанавливают в печи, на кожухе которой навита индукционная спираль. Токи высокой частоты вызывают плавление горного хрусталя. Для удаления газов в печи поддерживается высокое разрежение. В конце плавки в печи давление повышается до атмосферного.

Плавка стекла осуществляется в отражательных печах, с использованием продольного кольцевого или поперечного обогрева.

Плавка стекла осуществляется в индукционных электрических печах.

При плавке стекла необходимы высокие температуры, так как они понижают вязкость, что облегчает ход реакции и способствует удалению газа.

В зависимости от масштаба производства применяются два метода плавки стекла. В малых количествах стекло всегда плавится в горшках, которые представляют собой большие тигли; несколько таких тиглей обычно нагревается в одной печи.

Большой эффект дает применение кварцевого стеклобруса для футеровки стеклоплавильных ванн при плавке боросиликат-ных стекол , а также тиглей для плавки специальных высококачественных сортов стекла.

В стеколъно-керамической промышленности помещениями с повышенной опасностью являются те, в которых размещены печи плавки стекла и обжига керамических изделий; особо опасными – фацетные цехи.

Агриколой в его указателе на немецкий язык Glasgallen – стеклянная пена, образующая при плавке стекла и содержащая в основном сульфат натрия и сульфат кальция.

В производстве строительных материалов широко распространены сушка и обжиг керамических изделий и кирпича, обжиг клинкера и извести, плавка стекла. Для этих целей используют газовые печи, различающиеся по принципу действия и по конструкции. По технологическому назначению печи промышленности строительных материалов могут быть разделены на следующие основные группы: печи керамического производства, печи производства вяжущих веществ, печи стекольного производства. Ниже рассматриваются наиболее распространенные печи промышленности строительных материалов, работающие на газовом топливе.

Тепловыми процессами на предприятиях промышленности строительных материалов являются: сушка керамических изделий; обжиг кирпича, керамических изделий, клинкера, извести; плавка стекла, шлака, мергелей вспучивание керамзита, пропаривание железобетона и силикатных изделий и другие.

Для получения голубого или голубовато-зеленого цвета необходимо ввести в шихту 3 – 5 % окиси меди и иногда небольшие количества (0 05 %) окиси кобальта. Плавку медных стекол следует вести в окислительной атмосфере в камере печи, так как при наличии восстановительной атмосферы и в присутствии органических веществ может получиться эмаль красно-бурого цвета. Медный рубин – эмаль, окрашенная в красный цвет, – получается восстановлением кислородных соединений меди в процессе плавки. Применяется при эмалировании ювелирных изделий. Трудность получения постоянного цвета эмали, содержащей в качестве красителя окись меди, препятствует широкому ее применению для получения окрашенных эмалей.

Страницы:

www.ngpedia.ru

Как самому в домашних условиях изготовить стекло своими руками. Методики и технологии самостоятельного изготовления стекла и стеклянных изделий – печи, приспособления и инструменты для плавки стекла

Щипцами поставьте тигель в электропечь (тигельную или муфельную), нагретую до 800-900 °С, и подождите, пока шихта не сплавится. Об этом судят по выделению пузырьков: как только оно прекратилось, стекло готово. Достаньте тигель щипцами из печи и сразу же вылейте расплавленное стекло на стальную или чугунную плиту с чистой поверхностью. Остывая на плите, стекло образует слиток сине-фиолетового цвета.

Чтобы получить стекла других цветов, замените оксид кобальта другими окрашивающими оксидами. Оксид железа(III) (1-1,5 г) окрасит стекло в коричневый, оксид меди(II) (0,5-1 г)-в зеленый, смесь 0,3 г оксида меди с 1 г оксида кобальта и 1 г оксида железа (III)-в черный цвет. Если же взять только борную кислоту и оксид свинца, то стекло останется бесцветным и прозрачным. Поэкспериментируйте сами с другими оксидами, например, хрома, марганца, никеля, олова.

Если значок невелик, его можно покрывать слоем стекла и нагревать в пламени целиком. Если же изделие более крупное (скажем, табличка с надписью), то надо разбить его на участки и наносить стекло на них поочередно. Чтобы цвет эмали был более интенсивным, нанесите стекло повторно. Таким способом можно получать не только украшения, но и надежные эмалевые покрытия для защиты алюминиевых деталей во всевозможных приборах и моделях. Так как в этом случае эмаль несет дополнительную нагрузку, металлическую поверхность после обезжиривания и промывки желательно покрыть плотной оксидной пленкой; для этого достаточно подержать деталь 5-10 мин в печи с температурой чуть ниже 600°С.

Разумеется, на большую деталь шликер удобнее наносить не кисточкой, а из пульверизатора или просто поливом (но слой должен быть тонким). Подсушите деталь в сушильном шкафу при 50-60°С, а затем перенесите в электропечь, нагретую до 700-800°С.

Конечно, легкоплавким стеклам можно найти и другие применения. Но не лучше ли будет, если вы поищете их сами?

Отфильтруйте красный осадок и высушите его па воздухе, а затем растворите до насыщения в чистом бензине (не автомобильном, а бензине-растворителе) еще лучше было бы взять гексан или петролейный эфир. Кисточкой или пульверизатором окрасьте поверхность стекла тонким слоем, дайте подсохнуть и положите на 5-10 мин в печь, нагретую примерно до 600°С.

Как изготавливают стекло в домашних условиях (процесс производства)

Обычно используют в качестве ингредиентов стеклянный лом (битое стекло) плюс вышеперечисленные компоненты.

3) Горячей массе дают отстояться несколько часов.

Вот так и делают стекло!

crovlya-krisha.blogspot.com

Промышленные знания,Отжиг,Горячая плавка стекла

Подробная информация о технологии горячей плавки для производства мозаичного стекл

Горячая плавка стекла, также называется плавкой для получения звукопоглощающего стекла объемной формы. Стекло нагревают в горячей печи до жидкого состояния (температура нагрева, как правило, составляет 750 градусов Цельсия), затем стеклу придается натуральная или установленная форма, и объемность. Кроме звукопоглощающего эффекта, данное стекло также характеризуется ослепительным и элегантным стилем, который интегрирует в себе использование цвета и специальных техник, для обеспечения туманного эффекта изображения. Стекло обладает неповторимой художественной ценностью. При использовании в департаментах различных организаций, и развлекательных заведениях, в сочетании с использованием высококачественных материалов отделки, это стекло может стать завершающим штрихом при проведении отделочных работ.

Температура нагрева

Стекло, производимое различными производителями стекла имеет различную температуру плавления, при осуществлении горячей плавки, желательно, чтобы использовалось стекло одного и того же производителя. При смене стекла от другого производителя, должна быть соответственно отрегулирована температурная кривая.

Температурная кривая

Температурная кривая представляет собой процесс изменения температуры обжига после того, как стекло расплавится до жидкого состояния. Печь с температурной кривой контролирует весь процесс горячего плавления с помощью компьютерного управления, без проведения каких-либо операций ручного управления. Обычные печи не обладают функцией температурной кривой, поэтому их температура регулируется вручную.

Отжиг

Отжиг представляет собой процесс охлаждения после плавления и формования стекла. Без надлежащего отжига, стекло может лопнуть в печи или треснуть после плавления, так как неполный отжиг может создать дополнительное давление и вызвать изменение структуры стекла. При достижении 300 градусов по Цельсию при отжиге стекла высока вероятность разрыва стекла, поэтому, когда температура приближается к 300 градусов Цельсия, процесс отжига должен быть разделен на несколько этапов охлаждения и нагрева. При использовании печи с функцией температурной кривой, процесс отжига автоматически выполняется в соответствии с кривой, но, если печь не оснащена функцией температурной кривой, Вы должны обратить особое внимание на ручную регулировку температуры отжига.

Пресс-формы для горячего плавления

Пресс-формы, используемые в процессе горячего плавления стекла, как правило, изготавливаются из термостойких материалов, не подвергающихся тепловому расширению, таких, как хлопчатобумажная изоляция, картон, или материалы, коэффициент теплового расширения которых близок к коэффициенту стекла, такие как кварцевый песок, чугун и хлопчатобумажная ткань с покрытием из нержавеющей стали, и т.д.

Коэффициент теплового расширения

Коэффициент теплового расширения- это степень усадки материала в процессе нагревания и охлаждения. Коэффициент теплового расширения форм, используемый в процессе горячей плавки стекла должен быть почти таким же, как и коэффициент стекла. В противном случае стекло может лопнуть или трудно поддается формованию.

Детектор качества оловянного покрытия стекла

Детектор качества оловянного покрытия стекла является инструментом для проверки качества передней и задней стороны стекла. В процессе формования термополированного листового стекла, высокотемпературное стекло растекается на поверхности расплавленного олова, поэтому некоторое количество олова проникает в нижнюю поверхность стекла. Поверхность стекла с оловом имеет специальные свойства, а также очевидное влияние на дальнейшую обработку стекла. Шелкография должна производиться на той стороне, которая не покрыта оловом, иначе цвета будут искажены. Покрытие не должно наноситься на сторону, покрытую оловом, а также при гибочном отпуске, сторона, покрытая оловом должна быть выпуклой, чтобы избежать эффекта радуги. Если процесс горячей плавки стекла для покрытия оловом одной стороны производится недолжным образом, стекло будет иметь низкую прозрачность.

Муаровое стекло

Стекло муара является стеклом, производимым способом горячей варки. После нагрева в печи горячей варки, множество длинных, волнистых стекол, соединяются вместе естественным способом, в результате чего получается данный вид декоративного стекла. Процесс производства муарового стекло не требует использования формы. Этапы производства муарового стекла заключаются в следующем:

1. Стекло одной партии должно принадлежать к марке одного и того же производителя. (Это очень важно. Как упоминалось ранее, стекла от разных производителей имеют различную температуру плавления. В процессе горячего плавления, из-за разницы между коэффициентами теплового расширения, стекло, скорее всего, лопнет.) Стекла разрезают по прямой в одну сторону, и по изогнутой линии в противоположную сторону, или, по изогнутой линии в соответствии с производственными требованиями.

2. Стеклянные стержни соединены вместе поредством УФ-клея или клея 502. Клей не должен применяться на больших площадях, необходимо только скрепить стеклянные стержни. Если куски обрабатываемого муарового стекла имеют небольшие размеры, они могут быть соединены друг с другом перед отправкой в печь. Если обрабатываемое муаровое стекло очень велико, то части стекла непосредственно соединяются в печи, или сначала соединяются несколько небольших частей, а затем полученные более крупные части также соединяются друг с другом в печи.

3. В процессе обработки стекла в печи может произойти внезапный взрыв. Причина в том, что при производстве стекла в состав попали примеси NiS. NiS имеет две формы кристаллизации, а именно альфа-фаза в условиях высокой температуры и бета-фаза при низких температурах. Во время процесса отжига, если температура падает слишком быстро, не оставляя достаточно времени для перехода альфа-фазы в бета-фазу, стекло может взорваться.

Время перехода NiS из одной фазы в другую сильно зависит от температуры. При температуре 280 градусов Цельсия, время перехода занимает всего 1 час, но, при температуре 250 градусов Цельсия, переход длится 100 часов. Таким образом, регулирование температуры имеет решающее значение. Иногда процесс преобразования не может завершиться в течение нескольких часов, и это становится причиной пустой траты времени.

www.glassfurnacemaker.ru

Работа со стеклом в домашних условиях, плавка стекла.

паяльником не прокатит. нуна маленькую горелку. 300 рубликов.

Нет, паяльником сплавить не удастся- он греет лишь участок стекла, а для сварки стекла нужно прогревать область вокруг.
Дома стекло можно сваривать с помощью т. н. Февки-вдувая в горящие пары бензина воздух. Но это весьма опасное занятие.
Однако сваривать толстостенные детали даже с февкой может не получиться-лучше брать т. н. лабораторное стекло- оно имеет меньшую температуру плавления..

http://fashiony.ru/page.php?id_n=57853
и
здесь

touch.otvet.mail.ru

Плавка – стекло – Большая Энциклопедия Нефти и Газа, статья, страница 2

Плавка – стекло

Cтраница 2

Все халькогенидные стекла легкоплавки. Чтобы избежать окисления, плавка стекол осуществляется в вакууме в запаянных кварцевых ампулах.

Способность к стеклообразованию среди селенитных систем слабо выражена. Вследствие сильной летучести двуокиси селена плавку селенитных стекол приходится проводить под давлением.

За последнее время делают попытки изменить принципы устройства стеклоплавильных печей. В Силезии Куртом Кюнцелем произведены удачные опыты плавки стекла в шахтной печи. В Америке выдан ряд патентов, в том числе В.

Во второй половине последнего столетия достигнуты заметные усовершенствования плавки стекла, благодаря, прежде всего, более чистому и лучшему сырью и улучшенному методу производства. Но особенные успехи достигнуты только за последние несколько лет в результате значительно увеличенных температур печи.

Известно два сорта кварцевого стекла: прозрачный кварц и молочно-матовый. Мутность последнего вызвана обилием мельчайших пузырьков воздуха, которые при плавке стекла не могут быть удалены из-за высокой вязкости расплава. Изделия из мутного кварцевого стекла обладают почти такими же свойствами, как и изделия из прозрачного кварца, за исключением оптических свойств и большей газовой проницаемости.

Известно два сорта кварцевого стекла: прозрачный кварц и молочно-ма. Мутность последнего вызвана обилием мельчайших пузырьков воздуха, которые при плавке стекла не могут быть удалены из-за высокой вязкости расплава. Изделия из мутного кварцевого стекла обладают почти такими же свойствами, как и изделия из прозрачного кварца, за исключением оптических свойств и большей газовой проницаемости.

В зависимости от организации процесса эти стадии могут протекать одновременно или по очереди, так что процесс остекловывания является или одностадийным, или многостадийным. Сушку и кальцинацию ВАО обычно осуществляют в одном аппарате, как правило во вращающемся трубчатом кальцинаторе. Плавку стекла проводят в металлическом или в керамическом плавителе. Для нагрева металлического плавителя используют либо индукционный нагрев, либо печь сопротивления.

Для плавки и получения стекла служат газовые печи-горшковые или ванные. В первых плавка происходит в специальных горшках из огнеупорной массы, а во вторых-на поду печи. В отдельных случаях при плавке стекла продолжительность плавки длится 18 и даже 24 часа. Полученное при помощи плавки стекло в зависимости от характера изделий формуется посредством выдувания, прессования, вытягивания или литья вручную или при помощи специальных машин. Все указанные операции производятся еще тогда, когда стекло или тягуче и принимает придаваемую ему форму или находится еще в жидком состоянии. Дальнейшее остывание стекла должно происходить постепенно, чтобы изделие сохранило и в твердом состоянии стеклообразное состояние жидкости. Для достижения такого состояния изделия помещают в соответствующие вспомогательные печи, в которых и осуществляется медленное их охлаждение. В настоящее время в СССР находится 140 стекольных заводов, из которых механизировано-17.

Для плавки и получения стекла служат газовые печи – горшковые или ванные. В первых плавка происходит в специальных горшках из огнеупорной массы, а во вторых – на поду печи. В отдельных случаях при плавке стекла продолжительность плавки длится 18 и даже 24 часа. Полученное при помощи плавки стекло в зависимости от характера изделий формуется посредством выдувания, прессования, вытягивания или литья вручную или при помощи специальных машин. Все указанные операции производятся еще тогда, когда стекло или тягуче и принимает придаваемую ему форму или находится еще в жидком состоянии. Дальнейшее остывание стекла должно происходить постепенно, чтобы изделие сохранило и в твердом состоянии стеклообразное состояние жидкости. Для достижения такого состояния изделия помещают в соответствующие вспомогательные печи, в которых и осуществляется медленное их охлаждение.

Страницы:

www.ngpedia.ru

Как расплавить стекло? Какая температура плавления стекла?

Авто и мото
Автоспорт
Автострахование
Автомобили
Сервис, Обслуживание, Тюнинг
Сервис, уход и ремонт
Выбор автомобиля, мотоцикла
ГИБДД, Обучение, Права
Оформление авто-мото сделок
Прочие Авто-темы
ДОСУГ И РАЗВЛЕЧЕНИЯ
Искусство и развлечения
Концерты, Выставки, Спектакли
Кино, Театр
Живопись, Графика
Прочие искусства
Новости и общество
Светская жизнь и Шоубизнес
Политика
Общество
Общество, Политика, СМИ
Комнатные растения
Досуг, Развлечения
Игры без компьютера
Магия
Мистика, Эзотерика
Гадания
Гороскопы
Прочие предсказания
woprosi.ru
Плавка Стекла В Домашних Условиях
При какой температуре плавится стекло? Практически у каждого материала и соединения в мире имеется три возможных состояния: твердое, жидкое и газообразное. В нормальных условиях материалы пребывают в разном состоянии, которое зависит от их химических свойств. Чтобы вывести их из равновесия, необходимо повышать или понижать температуру до указанного значения. Например, температура плавления стекла начинается примерно с 7.
Цельсию. Материал имеет так называемые аморфные свойства, поэтому у него и нет конкретного значения. Все зависит от количественного и качественного состава примесей в соединении. Так что установить конкретное значение для выбранного предмета можно исключительно экспериментальным путем. Для этого понадобится определенный набор измерительных приборов, который имеется только в специализированных лабораториях. Можно, конечно, взять и бытовые аналоги, но они будут иметь слишком большую погрешность.
Принципы расчета. В противном случае невозможно будет достоверно установить, при каком именно показателе начинается процесс перехода из твердого состояния в жидкое, то есть эксперимент завершится неудачей. Лучше всего подойдет электронный прибор, который будет стоит слишком дорого для бытовых опытов. Например, на стекольных заводах в печах поддерживают температуру около 1.
Дополнительная информация на сайте http:// http:// – я ВКонтакте http:// – Группа канала. Обработка края стекла газовой горелкой. Плавим стекло Ссылка на «Как расплавить стекло». Температура плавления материала зависит от многих характеристик, в том числе от состава примесей в соединении. Как произвести расчет и узнатьтемпературу плавления стекла и можно ли это сделать в домашних условиях?
Цельсия, притом, что многие виды могли бы без проблем расплавиться и при одной тысяче. Экономия энергоносителей позволила бы значительно снизить себестоимость готовой продукции, что положительно повлияло бы на экономическую эффективность деятельности стеклодувных заводов. Температура плавления стекла в градусах начинается от 7.
При плавке стекла необходима высокая точность. Разница всего в несколько градусов или минут может привести к совершенно иному результату. Необходимо внимательно следить за температурой, временем выдержки, скоростью нагрева и.
Шарики из глины, предназначенные для игры, были найдены в пирамидах Египта и на местах древних городов Атцеков. ИЗГОТОВЛЕНИЕ МАРБЛС своими руками в домашних условиях. Если у вас есть компактная электрическая печь для плавки стекла, то марблс можно изготовить дома своими руками.
При этом, если брать акриловое стекло, которое по сути не является стеклом, а просто имеет такое название, то оно плавится всего при 1. Но оно состоит из органической смолы и не имеет в составе кремния и других химических элементов. А вот остальные марки наоборот зачастую могут похвастаться пестрым разнообразием состава. Используемый в производстве песок часто проходит недостаточную очистку, в результате чего в готовых изделиях содержится много ненужного. Внешне это никак не отражается на эксплуатационных свойствах, но приводит к аморфности химических характеристик.

Декоративные вазы, подносы, тарелки и другие украшения из стекла придадут вашему дому оригинальный стиль и очарование. Вы можете создать их своими руками, переплавив скопившиеся стеклянные бутылки. Это прекрасный способ превратить старые ненужные бутылки в нечто новое и изящное. Для этого потребуется время и определенная практика. В совершенстве освоив технику плавки стекла, вы найдете великолепное применение ненужным стеклянным бутылкам.

Шаги

Часть 1

Подготовка печи и бутылок к безопасной плавке

Соберите и почистите старые бутылки. Подойдут любые стеклянные бутылки. Можно использовать бутылки из-под минеральной воды, лимонада, пива, вина, приправ, косметики и так далее. Перед плавкой их необходимо как следует очистить и высушить. Удалите с бутылок все этикетки и пятна от пальцев.

Очистите печь. Со временем печь могла загрязниться, и в ней, возможно, скопились пыль и мусор. Грязь отрицательно влияет на работу нагревательных элементов и уменьшает срок службы печи. Поэтому, прежде чем использовать печь, тщательно очистите ее, следуя руководству по эксплуатации, что позволит избежать лишних затрат.

Чистка печи является прекрасным поводом еще раз осмотреть ее и проверить, все ли исправно. Закрутите ослабленные винты, удалите из печи горючие материалы и проверьте, чтобы все было в порядке.

Испытайте печь. Проверьте работу печи – запустите ее в планируемом режиме. Хотя всегда следует использовать тестовые материалы и режимы, рекомендуемые руководством по эксплуатации, обычно можно проверить работу печи с помощью самонесущего пирометрического конуса 04. Поставьте по одному конусу на каждую полку на расстоянии примерно 5 сантиметров от стенки печи. После этого сделайте следующее:

Подготовьте форму для литья и полку. Если вы не защитите внутренние поверхности печи, к ним может пристать расплавленное стекло. Нанесите на полку и форму для литья средство для чистки печи или сепаратор для отделения стекла, чтобы предотвратить его налипание.

Часть 2

Плавка бутылок

Выберите между литьем и моллированием. Это два основных метода плавки стекла. Как правило, литье заключается в расплавлении стекла с последующим заполнением жидким стеклом формы для отливки, в которой стекло застывает, приобретая ее очертания. При моллировании стекло нагревается до текучего состояния и принимает свободную форму, обтекая опорную поверхность (например, декоративную подставку или пресс-папье).
Установите температурный режим. Этот режим состоит из нескольких интервалов с различной скоростью нагрева и охлаждения. В каждом интервале температура меняется в определенных пределах и с определенной скоростью. Температурный режим влияет на вид конечного изделия, и его следует выбирать, исходя из типа используемого стекла.
Поместите стекло в печь. После того как вы очистите бутылки и печь, испытаете печь и защитите ее внутренние поверхности от налипания стекла, почти все будет готово к плавлению стекла. Однако сначала следует надежно разместить бутылку посередине печи.
Разогрейте печь. Первый этап заключается в разогреве бутылки, и на этом этапе температуру следует повышать не более чем на 260°C. Для более медленного нагрева можно выбрать меньший шаг. Это немного замедлит процесс, но предохранит форму для литья от растрескивания, которое может быть вызвано термическим ударом.
- По достижении температуры, предусмотренной на каждом шаге, следует выдерживать стекло при данной температуре в течение определенного времени. Во многих случаях достаточно кратковременной выдержки в течение 10-12 минут.
- При работе с печью необходимо использовать средства защиты, указанные в руководстве по эксплуатации печи. Как правило, это термостойкие перчатки и защитные очки.
Снизьте скорость и продолжайте нагрев. По достижении 560°C стекло начнет размягчаться. Более тонкие стенки посредине бутылки начнут течь. На данном этапе для получения лучшего результата желательно выровнять температуру по всей бутылке. Для этой цели рекомендуется увеличивать температуру с меньшим шагом, примерно по 120°C.
Расплавьте бутылку. На данном этапе вы достигнете температуры, при которой стекло течет. Начиная с 704°C следует повышать температуру со скоростью 148°C в час, пока вы не достигнете температуры 776°C.
Отожгите расплавленное стекло. Отжиг производится ниже температуры затвердевания стекла, которая для большинства видов стекла составляет немного менее 537°C. Чтобы снять напряжение в стекле и снизить вероятность его растрескивания, выдержите его при этой температуре из расчета один час на каждые 0,64 сантиметра толщины стекла.
