Как соединять полипропиленовые водопроводные трубы: Как соединять пластиковые водопроводные трубы своими руками: как соединить пластиковые трубы

Содержание

как соединить пластиковые водопроводные трубы

Монтаж системы внутреннего водопровода предусматривает создание разъемных и неразъемных соединений. Ассортимент монтажных деталей состоит из: полимерных и металлических фитингов, нескольких видов соединительных муфт. Для соединения полиэтиленовых трубопроводов используется простой и надежный способ тепловой сварки. Как надежно соединить пластиковые водопроводные трубы, при самостоятельном монтаже домашнего водопровода?

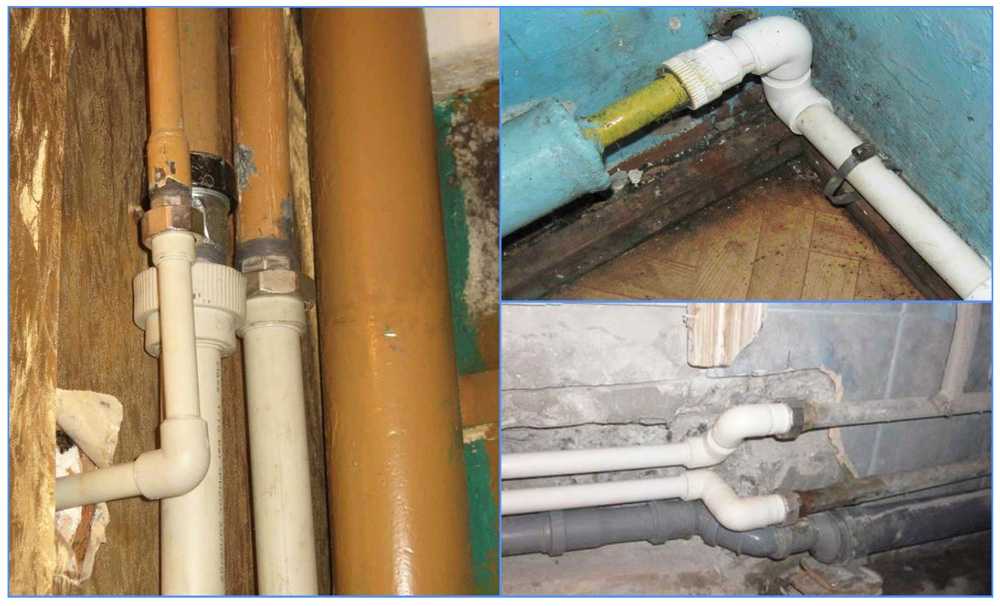

В пластиковых системах горячего и холодного водоснабжения резьбовые соединения практически отсутствуют. Исключение составляют разъемные конструкции с накидными гайками. Предварительная развальцовка соединяемых труб позволяет получить заданную герметичность в системах с низким рабочим давлением.

Более надежное и совершенное соединение реализуется применением компрессионных муфт. Эти надежные и герметичные устройства позволяют смонтировать систему любой сложности с минимальными потерями рабочего времени.

Соединения фитинговые: пластиковые и металлические.

Пресс — фитинги, пуш — фитинги позволяют надежно соединить пластиковые трубы разного диаметра, подключить систему к металлической водопроводной магистрали. Пуш — фитинговое соединение может эффективно работать в системах горячего водоснабжения, для его монтажа не требуется специального инструмента.
Узел относится к категории неразъемных соединений, вставленную трубу извлечь их фитингового устройства невозможно. Пресс фитинги как уже понятно из названия, после опрессовки так же образуют неразъемные соединения.
Повышенная стоимость монтажных деталей выполненных из цветных металлов и нержавеющей стали в полной мере компенсируется надежностью и долговечностью соединения.

Преимущества тепловой сварки пластиковых труб

Более экономичный и не менее эффективный способ монтажа полипропиленовых водопроводных труб — это тепловая сварка. Сварочное устройство больше известное под названием паяльника, не требует от монтажника высокой квалификации, поскольку нагрев рабочих насадок и поддержание заданной температуры производится в автоматическом режиме.

Паяльник комплектуется насадками разного диаметра, поэтому нужное сочетание выбрать несложно. Технология предусматривает прогрев посадочных диаметров труб до температуры плавления пластика. Соединение реализуется на молекулярном уровне. После стыковки соединяемых элементов и охлаждения, получается неразъемное соединение по прочности не уступающее цельному материалу.

В прилагаемом руководстве по эксплуатации паяльника указана последовательность работы, температурные режимы, для труб диаметром от 50 мм в торговой сети приобретаются насадки, которые в базовый комплект не входят.

Эффективный простой и недорогой способ сварочного соединения успешно совершенствуется. Продвинутые в техническом отношении паяльники производят тепловую сварку полиэтиленовых водопроводных труб с помощью электромуфт. Процент монтажного брака сведен практически к нулю, поскольку рабочий процесс контролируется встроенной программой.

Покупать паяльник для разового применения не обязательно. При покупке пластиковых труб многие торгующие организации сдают сварочные устройства в краткосрочную аренду. Как правило, три первых дня бесплатные. За каждый последующий день взимается небольшая сумма арендной платы.

Монтаж полипропиленовых труб своими руками. Как паять полипропиленовые трубы?

Среди общей массы производимых современной промышленностью трубопроводов значительно выделяются канализационные полипропиленовые (пластиковые) трубы – их используют для создания водопроводных и отопительных систем практически повсеместно. Такой популярностью сравнительно недавно появившийся полипропилен обязан массе своих достоинств, которые в совокупности сделали этот материал самым востребованным в среде профессиональных монтажников.

Фото: depositphotos.com

Содержание статьи:
1. Технические характеристики полипропиленовых труб
2. Разновидности пластиковых труб для водопровода и их комплектующие
3. Дополнительные элементы для монтажа полипропиленовых труб своими руками
4. Как паять полипропиленовые трубы?

Технические характеристики полипропиленовых труб

Исключительная надёжность соединений

Монтаж водопроводных пластиковых труб выполняется с помощью специального паяльника – труба и соединительный элемент разогреваются и склеиваются в разогретом состоянии. Получаемый стык по своей надёжности и прочности ничем не уступает сварному металлическому стыку и способен выдерживать давление до 12 атмосфер. В централизованном водопроводе, к примеру, давление не превышает 5 атмосфер.

Долговечность

При правильно выполненном монтаже полипропиленовые трубы способны прослужить более 70-ти лет. Производитель устанавливает на них гарантию от 40 до 55 лет – фактический срок их эксплуатации намного больше.

Приемлемая стоимость

Если сравнивать в этом отношении полипропилен с металлопластиком и медью, то он находится где-то посередине, хотя его качество и надёжность можно сравнить с медью, которая считается вечным материалом для водопровода.

Способность противостоять воздействию блуждающих токов и коррозии

Даже если кто-то из соседей занимается воровством электроэнергии с помощью заземления счётчика на водопроводные трубы через трансформатор, водопроводным пластиковым трубам это не страшно – электрический ток не причинит им никакого вреда. А о стойкости любого пластика к коррозии и говорить нечего.

Сравнительная простота монтажа

Вооружившись теоретическими знаниями, которые мы рассмотрим чуть ниже, научиться паять полипропиленовые трубы ничего не стоит. Более сложным является освоение принципов монтажа и создания разветвлённых систем водопровода. Кроме этого, чтобы приобрести необходимый для монтажа инструмент, много денег не потребуется – все расходы с лихвой окупятся на экономии оплаты профессиональных сантехников.

Отсутствие процесса зарастания труб

Свойства полипропилена и глянцевая внутренняя поверхность не способствуют оседанию на ней известкового осадка и мусора. Единственная проблема такого плана может возникнуть только при неправильной пайке и перегреве полипропиленовой трубы.

Шумоизоляционные свойства

В отличие от металлических труб, трубы из полипропилена не шумят и не вибрируют.

Разновидности пластиковых труб для водопровода и их комплектующие

По своему назначению и конструкции полипропиленовые трубы делятся на три вида:

Трубы для холодной воды. Они отличаются толщиной стен (эти трубы тонкие) и предназначены для небольших температур. В принципе, на горячей воде они тоже стоят нормально, только значительно расширяются и их очень сильно выкручивает. Маркируется такая труба PN16 или синей полосой.

Трубы для горячей воды. Для их изготовления используется всё тот же полипропилен – никаких добавок и модификаторов. Необходимые свойства выдерживать высокие температуры достигаются исключительно за счёт толщины стен трубы. Маркируется такая труба как PN20 или красной полосой по всей её длине.

Труба для отопления, другое её название «стабилизированная». Для уменьшения коэффициента температурного расширения эта труба была снабжена металлической прослойкой. В некоторых магазинах она реализуется под названием «композитная». Она имеет минимальный коэффициент температурного расширения и достаточно неплохо выглядит даже при наружной разводке.

Все полипропиленовые трубы для ванной реализуются длиной 4м – по желанию покупателя могут быть порезаны по 2м. Это необходимо учитывать при покупке материала.

Дополнительные элементы для монтажа полипропиленовых труб своими руками

Повороты. Здесь всё ясно из названия – плсатиковые трубы довольно жёсткие и просто так согнуть их не получится. Именно для этих целей и сделаны элементы, позволяющие поменять направление трубы под углом 45º и 90º.

МРВ. Расшифровывается эта непонятная аббревиатура как «муфта резьбовая наружная». Используется это изделие для перехода с любой другой трубы на полипропиленовую или для вставки внутрь водопровода таких сантехнических изделий, как счётчики воды, насосы и пр.

МРН. Практически то же самое изделие, что и предыдущее, только в отличие от него, оно имеет не наружную резьбу, а внутреннюю.

Колено МРВ и МРН. Это изделие совмещает в себе поворот трубы и резьбовую вставку. Они бывают трёх видов – просто поворотные резьбовые колени для соединения полипропилена с другим типом трубы, колени настенные для установки приборных кранов и подключения к ним сантехнических приборов (они имеют ушки для крепления дюбелями) и настенные колени для установки в гипсокартон. Кроме первого типа резьбовых поворотов два других используются исключительно для подключения потребителей воды.

Муфта соединительная. Представляет собой небольшой пятисантиметровой длины кусочек уширенной трубки для соединения прямых участков трубопроводов. Очень часто используется в ремонтных целях для соединения разрезанного участка водопровода. Также с помощью муфты уже в существующий водопровод из полипропилена можно легко добавить дополнительный элемент, например, впаять ещё один тройник.

Обводки. Изогнутый в заводских условиях небольшой кусочек трубы, который применяется для обводки труб в местах их пересечения.

Клипсы. Используются для крепления трубопровода к стене. Бывают двух типов – одиночными и соединяемыми в блок по несколько штук. Соединяемые клипсы очень удобны при прокладке нескольких труб рядом.

Мерилон. Этот специальный утеплитель предназначен для борьбы с конденсатом и температурным расширением полипропиленовой трубы. При скрытой прокладке водопровода без него не обойтись.

Как паять полипропиленовые трубы?

Как и говорилось выше, при знании необходимой теории пайка полипропиленовых труб – дело совсем несложное. На паяльник устанавливается двухсторонняя насадка необходимого диаметра, одна сторона которой разогревает трубу снаружи, а другая – соединительный элемент изнутри. Разогретые трубы соединяются друг с другом и надёжно фиксируются руками до полного застывания полипропилена.

Фото: depositphotos.com

Теперь о тонкостях монтажной премудрости. Существуют такие вещи, игнорировать которые при монтаже полипропиленовых труб своими руками просто нельзя. Итог окажется одним – стык даст протечку. Итак:

Во-первых, необходимо чётко выдерживать время разогрева полипропилена – если слабо нагреть, стык не спаяется как надо, если перегреете, то рискуете запаять внутреннее отверстие. Здесь всё придётся определить опытным путём – установив трубу на насадки паяльника, вдавливаем трубу в них и после того, как она полностью войдёт туда, отсчитываем 2-3сек. и можно соединять стык. Это правило справедливо для трубы тонкого диаметра, для более толстых труб время разогрева немного увеличивается.

Во-вторых, необходимо правильно соединять разогретые трубы. Делается это только прямо, без каких-либо перекосов. После того как труба вставлена в соединительный элемент, стык необходимо сильно сжать (вдавить трубу в соединитель) и закрепить в этом положении секунд на 10. В это время шевелить и поправлять соединение нельзя – если потревожите застывающий полипропилен, стык потечёт.

В-третьих, никакой влаги во время пайки в полипропиленовых трубах не должно быть – попадёт хоть капля воды, стык опять же потечёт. Если в трубах имеется вода или прокапывает из существующего водопровода, то в трубу необходимо затолкать хлебный мякиш – он какое-то время удержит воду и даст спаять стык без проблем. После подачи воды мякиш размокает и свободно выходит через любой кран.

В-четвёртых, никакой грязи и пыли на спаиваемых участках труб быть не должно. Весь этот мусор, влияющий на качество и прочность стыка, необходимо удалить.

Ну вот, в принципе, и всё. Теперь, вооружившись этой теорией, можно отправляться в магазин за необходимым материалом, смело брать в руки паяльник и начинать монтаж водопровода из полипропиленовых труб в ванной комнате. Как говорится, глаза боятся, а руки делают.

Замена свинцовых водопроводных труб пластиковыми может вызвать новые проблемы безопасности ставит сообщества перед трудным выбором между заменой труб из хорошо изученных металлов, таких как медь, сталь или железо, и более доступными, но менее изученными трубами из пластика.

Согласно двухпартийному Закону об инфраструктуре, выделенному в прошлом году на сумму 15 миллиардов долларов, в штаты США начали поступать целевые средства для оплаты удаления и замены так называемых ведущих инженерных коммуникаций — труб, соединяющих подземные водопроводы со зданиями и их водопроводными системами. Эти средства могли бы покрыть замену примерно трети из примерно шести-десяти миллионов таких линий в стране.

В марте ожидаемый всплеск работ по замене свинцовых труб побудил группу из 19 организаций по защите здоровья и окружающей среды во главе с некоммерческим Советом по защите природных ресурсов (NRDC) опубликовать набор руководящих принципов по замене свинцовых труб. Среди многочисленных рекомендаций, касающихся участия сообщества, безопасности и экономической справедливости, документ выступает против замены пластиковых труб и призывает вместо этого использовать медные линии.

Несмотря на то, что в медицинском и биомедицинском сообществе существует консенсус в отношении того, что необходимо заменить ведущие водопроводные сети, многие вопросы качества воды и здоровья, связанные с пластиковыми трубами для питьевой воды в США, не решены или еще не решены, говорят ряд экспертов. Некоторые представители отрасли не согласны с недавними выводами, которые предполагают связь между пластиковыми трубами для питьевой воды и проблемами со здоровьем. Ситуация может оказаться разочаровывающей и запутанной для коммунальных служб и потребителей, поскольку сообщества получают федеральные средства на замену, а затем должны учитывать множество аспектов выбора самых безопасных и наиболее подходящих новых труб для своего региона.

В соответствии с различными источниками инженерные коммуникации обычно изготавливаются из меди, железа, стали или одного из нескольких типов полиэтилена или поливинилхлорида (ПВХ). В следующем десятилетии до 35 процентов расходов коммунальных служб США на распределение питьевой воды будет приходиться на пластиковые трубы, сообщает Bluefield Research, фирма, которая занимается анализом мировых рынков воды. Пластмассовые материалы, такие как ПВХ и полиэтилен высокой плотности (ПЭВП), как правило, дешевле покупать заранее, чем более традиционные материалы, такие как медь, ковкий чугун и сталь. Таким образом, по прогнозам Bluefield, при измерении в милях распределительных труб к 2030 году пластик будет составлять почти 80 процентов запасов водопроводных труб в стране.

Совершенно очевидно, что безопасного уровня воздействия свинца не существует, по данным Центров США по контролю и профилактике заболеваний и многих лидеров в области медицины и общественного здравоохранения. Употребление даже небольшого количества свинца из краски и питьевой воды вызывает несколько видов проблем со здоровьем, в том числе интеллектуальный дефицит, особенно у детей, а также неврологические и репродуктивные проблемы и повышенный риск смерти от сердечно-сосудистых заболеваний.

При использовании пластиковых труб проблема потенциального загрязнения питьевой воды менее очевидна. В принципах замены проводов группы под руководством NRDC пункт «медь, а не пластик» указывает на недавнее исследование, предполагающее, что пластиковые трубы потенциально могут загрязнять питьевую воду тремя способами. Во-первых, это выброс химических веществ в воду из материала трубы, процесс, называемый выщелачиванием, который был задокументирован в нескольких исследованиях. Второй путь, называемый проникновением, включает загрязняющие вещества, такие как бензин, которые могут просачиваться из грунтовых вод или почвы через стенки пластиковых труб, что было отмечено в отчетах Агентства по охране окружающей среды и Фонда исследований водных ресурсов (ранее Исследовательский фонд Авва). И, наконец, пластиковые трубы, подвергающиеся воздействию высокой температуры лесных пожаров, подвержены риску плавления и других термических повреждений. Согласно документу NRDC со ссылкой на информационный бюллетень EPA за октябрь 2021 года, пластиковые трубы, поврежденные во время лесных пожаров, могут выделять токсичные химические вещества в питьевую воду. В документе EPA говорится, что высокая температура огня может разрушить пластиковые трубы, клапаны и счетчики в системах распределения питьевой воды, что может привести к выбросу летучих органических соединений (ЛОС) в питьевую воду. Исследование 2020 года пришло к более точным выводам, обнаружив в лабораторных тестах, что пластиковые трубы, подвергающиеся воздействию температур лесных пожаров, могут выделять в воду бензол, канцероген и другие летучие органические соединения.

Факторы, связанные с материалом трубы, помимо тех, что указаны в документе с принципами, также могут загрязнять питьевую воду. Лабораторное исследование, проведенное в июле инженером-строителем и экологом Марком Эдвардсом из Технологического института Вирджинии и его коллегами, показало, что рост Legionella pneumophila , переносимой через воду бактерии, вызывающей болезнь легионеров, зависит от pH воды, независимо от того, находилась ли эта вода в контакт со сшитым полиэтиленом (PEX) или медными трубами, а также присутствие фосфата, который используется для контроля коррозии.

Некоторые организации, связанные с производством пластиковых труб, скептически относятся или отвергают выводы, связывающие эти трубы с потенциальными проблемами качества питьевой воды и здоровья. Брюс Холландс, исполнительный директор Uni-Bell PVC Pipe Association, указывает на экологическую декларацию продукции (EPD) 2015 года, которая была принята после оценки семи изделий из ПВХ для водопроводных и канализационных труб Международной организацией по стандартизации (ISO), добровольной неправительственной организацией. организация стандартов. В декларации говорится: «Трубы и фитинги из ПВХ устойчивы к химическим веществам, обычно присутствующим в водопроводных и канализационных системах, предотвращая любые выщелачивания или выбросы в грунтовые и поверхностные воды во время использования системы трубопроводов. Никакие известные химические вещества не выбрасываются внутрь системы водоснабжения. При использовании продукта не возникает никаких известных токсических эффектов». По словам Холландса, обновление, которое должно выйти через несколько месяцев, будет содержать то же заявление.

Аналогичной позиции придерживается некоммерческая организация под названием NSF (первоначально основанная как Национальный фонд санитарии), которая является одной из нескольких организаций, предлагающих испытания, которые могут привести к сертификации труб для питьевой воды и других компонентов систем производителей в соответствии со стандартом. под названием NSF/ANSI/CAN 61 «Компоненты системы питьевой воды – влияние на здоровье» или Стандарт 61. водные системы», — говорится в заявлении NSF для Научный американец .

Стандарт 61 определяется комитетом производителей, токсикологов, водоканалов и федеральных и государственных регулирующих органов, сообщает NSF (который не имеет отношения к Национальному научному фонду США). Стандарт признан некоммерческим Американским национальным институтом стандартов (ANSI) и Советом по стандартам Канады (федеральная «Коронная корпорация»). Агентство по охране окружающей среды заявляет, что оно «поддержало разработку независимых сторонних стандартов тестирования сантехнических материалов» в соответствии со Стандартом 61, говорится в сообщении агентства. Единственным требованием безопасности EPA для труб и других сантехнических материалов является отсутствие в них свинца. Почти все штаты США требуют, чтобы коммунальные службы использовали трубы и другие изделия для систем водоснабжения, сертифицированные по Стандарту 619. 0003

Потребители с вопросами о безопасности труб, контактирующих с питьевой водой, должны сосредоточиться на отдельных продуктах, сертифицированных по соответствующим стандартам, а не на материалах, из которых изготовлены трубы, говорится в заявлении NSF по адресу Scientific American . Однако при изучении конкретных путей загрязнения выявились некоторые тенденции, связанные с материалами.

Проникновение металлических труб происходит «крайне редко», говорит Эдвардс, который в 2015 году определил причину высокого уровня содержания свинца в условиях водного кризиса во Флинте, штат Мичиган. Напротив, бензин и растворители могут проникать в полиэтиленовые трубы, а чистый бензол и другие опасные органические соединения также проникают в трубы из ПВХ без резиновых прокладок (в отличие от бензина), говорится в отчете Water Research Foundation. В 2009 годуВ документе Институт пластиковых труб, торговая организация, назвал выводы отчета «неубедительными и, возможно, вводящими в заблуждение».

Согласно отчету Национального исследовательского совета за 2006 год, все трубы могут в той или иной степени выщелачивать составляющие их материалы. По словам Эдвардса, борьба с коррозией может помочь в борьбе с медью, которая выщелачивается из труб, изготовленных из этого металла. Исследования показали, что различные типы пластиковых труб могут выделять потенциально токсичные или канцерогенные соединения. Тем не менее, EPA не установило юридически обязательных федеральных стандартов для многих из этих загрязнителей, если они попадают в питьевую воду (в соответствии с Законом о безопасной питьевой воде стандарты штата для загрязнителей должны быть не менее строгими, чем федеральные). Текущие вопросы, на которые необходимо ответить, заключаются в том, какие загрязняющие вещества, связанные с трубами, попадают в питьевую воду, в какой степени они могут повлиять на качество воды и здоровье человека, а также занимаются ли вообще какие-либо независимые от отрасли исследователи или государственные регулирующие органы поиском конкретных загрязняющих веществ. , особенно в случае пластиковых труб.

Вместо того, чтобы отдавать предпочтение одному материалу для этих коммуникаций, многие инженеры-экологи США говорят, что выбор материала для любой подземной водопроводной трубы должен зависеть от таких факторов, как, будет ли труба промываться перед использованием; насколько регулярно труба будет использоваться; не проходит ли труба рядом с подземным резервуаром для хранения бензина, сточных вод или другого вредного материала; и условия, такие как pH воды и температура.

Например, в исследовании 2020 года, финансируемом EPA, инженер-эколог Патрик Гуриан из Университета Дрекселя и его коллеги обнаружили статистически значимые более высокие концентрации общего органического углерода (TOC), неспецифического показателя качества воды, в некоторых трубах PEX, чем в медных. те. Органический углерод в системе водоснабжения может поступать из гниющих листьев и других природных источников, а может выщелачиваться из синтетических источников, таких как пластиковые трубы.

Но характеристики двух отдельных систем водоснабжения в исследовании (в Филадельфии и Боулдере, штат Колорадо) различались в зависимости от источника воды, используемого дезинфицирующего средства и среднего значения pH, а также других факторов. Такие вариации неизбежны в разных водных системах. «Пластиковые трубы могут выщелачивать TOC, но это можно решить с помощью мер контроля качества, таких как надлежащее тестирование и сертификация», — говорит Гуриан. «Инжиниринг — это управление рисками и поиск компромиссов. Я не располагаю информацией, которая оправдывала бы запрет на использование всех пластиков в качестве материалов для труб». Ассоциация пластиковых труб и фитингов, торговая ассоциация, написала в заявлении для Scientific American , что «пластиковые трубы широко изучались на предмет всевозможных предполагаемых заболеваний с начала 1980-х годов».

Некоторые исследователи говорят, что пластиковые трубы в США еще не прошли такой же степени проверки качества воды и здоровья, как трубы из меди, железа, стали и цемента. По словам инженера-эколога Эндрю Уэлтона из Университета Пердью, методы предотвращения или устранения выщелачивания, просачивания и других проблем с этими так называемыми унаследованными материалами хорошо известны. Но это не относится к пластиковым трубам. Колледжи и аспирантуры, которые готовят инженеров-строителей и исследователей в области общественного здравоохранения, исторически игнорировали химию и производство пластика в своих учебных программах по вопросам качества воды, говорит Уэлтон.

Скотт Коффин, научный сотрудник Калифорнийского совета по контролю за водными ресурсами, изучает влияние микропластика в питьевой воде на здоровье человека, а также потенциальное воздействие на здоровье добавок, разрушающих эндокринную систему, в системах водоснабжения. Он согласен с тем, что необходимы дополнительные исследования качества воды и пластиковых труб для питьевой воды. «Загрязнения системы распределения питьевой воды из-за пластиковых труб исследуются не очень часто», — говорит Коффин. «Честно говоря, об этом забыли в водном хозяйстве».

Уэлтон и его коллеги активно занимались вопросами о потенциальных загрязняющих веществах в воде, которую подают в пластиковых и других типах труб для питьевой воды. В исследовании 2014 года команда определила 11 органических соединений, связанных с PEX, в том числе толуол — один из 90 или около того загрязнителей, для которых EPA установило юридические ограничения в питьевой воде — в воде, которая контактировала с трубами PEX, установленными в шести месячной давности здание с нулевым потреблением энергии. Соединения не были обнаружены в воде, поступающей в здание. Два года спустя команда опубликовала исследование, в котором сравнивались загрязняющие вещества, выделяемые медными трубами и 11 марками из четырех типов пластиковых труб. Пороги микробного роста были превышены в воде при контакте в течение первых трех дней воздействия с трубами PEX трех марок. Затем, в исследовании 2017 года, Уэлтон и другие коллеги обнаружили, что тяжелые металлы, в том числе медь, железо, свинец и цинк, накапливаются в виде осадка и образуют накипь внутри труб для питьевой воды PEX в водопроводной системе дома, которому исполнился год.

Ни одно из этих трех исследований, финансируемых Национальным научным фондом США (NSF) и проводившихся с трубами, помеченными как сертифицированные по стандарту 61, не было разработано для того, чтобы делать прямые заявления о пользе для здоровья, говорит Уэлтон. Вместо этого они должны были выявить потенциальные загрязняющие вещества, некоторые из которых могут иметь последствия для качества воды и здоровья, которые могут образовываться в результате взаимодействия между питьевой водой и пластиковыми трубами.

Каждое из исследований, однако, привлекло пристальное внимание другой NSF (некоммерческой организации по тестированию и сертификации), выручка которой в 2020 году составила 123 миллиона долларов. печи могут платить комиссию NSF или любому из нескольких других конкурентов, чтобы оценить, соответствуют ли продукты стандартам (которые часто устанавливаются в сотрудничестве с NSF) и заслуживают ли они сертификации. Такая сертификация указывает на то, что «независимая организация рассмотрела процесс производства продукта и независимо определила, что конечный продукт соответствует определенным стандартам безопасности, качества или производительности», — говорится на веб-сайте NSF.

В 2018 году NSF опубликовал документ, посвященный исследованиям пластиковых труб для питьевой воды, проведенным Уэлтоном и его коллегами в 2014, 2016 и 2017 годах, в котором говорится, что выводы и данные «способствовали дезинформации и путанице в отношении этих продуктов».

Уэлтон говорит, что в исследованиях нет дезинформации, каждое из которых было рецензировано. NSF «заявлял, что информация не была включена в исследования, хотя на самом деле она была включена», — говорит он, добавляя, что сам документ организации «является примером дезинформации и его следует игнорировать».

Когда дело доходит до безопасности питьевой воды и пластика, это в основном то, что сделали организации, подписавшие принципы замены линии обслуживания, возглавляемые NRDC, доверяя свое доверие другим, а не производителям пластмасс и организациям по тестированию и сертификации труб. . Документ принципов группы под руководством NRDC связан с исследованиями и отчетами EPA, Фонда исследований водных ресурсов и академических исследователей. И в документе говорится, что его призыв к замене медных труб, а не пластиковых, основан на рекомендациях и опасениях Healthy Building Network, Международной ассоциации пожарных и Объединенной ассоциации, профсоюза сантехников и трубомонтажников. Как говорит Иветт Джордан из Newark Education Workers Coucus, организации, подписавшей документ: «Когда у вас так много людей — особенно много организаций — когда они соглашаются…, разве вы не должны обратить внимание и сказать: «Хорошо, нам, вероятно, следует пересмотреть это… и использовать медь, а не пластик»?»

ОБ АВТОРЕ(АХ)

Журналист Робин Ллойд , пишущий редактор Scientific American , является президентом совета директоров Совета по развитию научного письма. Следите за новостями Робина Ллойда в Твиттере. Авторы и права: Ник Хиггинс

PPI BCD Часто задаваемые вопросы о системах трубопроводов из полипропилена

Часто задаваемые вопросы о системах трубопроводов из полипропилена под давлением

Предисловие

Эта веб-страница содержит ответы на часто задаваемые вопросы (FAQ) о системах трубопроводов под давлением из полипропилена. Эта информация предоставляется добросовестно и считается точной на момент ее публикации. В некоторых областях может потребоваться дополнительная информация, особенно в отношении необычных или специальных применений. Для получения более подробной информации обратитесь к производителю или поставщику материалов. Список производителей-членов доступен на веб-сайте PPI (ссылки ниже). PPI не поддерживает запатентованные продукты или процессы какого-либо производителя и не несет ответственности за соблюдение применимых законов и правил.

Что такое PP-R?

PP-R — это высокотемпературная пластиковая система напорных трубопроводов, впервые использовавшаяся для водопровода и водяного отопления в Европе в 1980-х годах и представленная в Северной Америке в 2000-х годах.
- Полипропилен-R впервые был использован для различных промышленных применений в 1970-х годах в Европе
- Первое сообщение об использовании PP-R в промышленных целях в Северной Америке было в 1986 году.
Согласно определению промышленного стандарта ASTM F2389.(впервые опубликовано в 2004 г.), PP-R означает полипропиленовый статистический сополимер .
- PP-R представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции
PP-R могут включать армирующие слои для таких преимуществ, как уменьшение продольного теплового расширения/усадки
Трубы из полипропилена-R, способные работать при высоких температурах и давлении, подходят для применения в трубопроводах под давлением в сложных условиях.
- Трубы PP-R также используются в системах без давления
PP-R обеспечивают устойчивость к сильнокислотным и щелочным растворам, таким как ингибиторы коррозии и химикаты, используемые в водяных системах отопления и охлаждения

Соединения обычно свариваются под действием тепла в соответствии с отраслевыми стандартами, описанными ниже

Что такое PP-RCT?

PP-RCT — это высокотемпературная пластиковая система напорных трубопроводов, которая впервые использовалась для водопровода и водяного отопления в 2000-х годах в Европе и была представлена в Северной Америке в 2000-х годах
Согласно определению отраслевого стандарта ASTM F2389 (впервые опубликованного в 2004 г.), PP-RCT означает полипропиленовый статистический сополимер с модифицированной кристалличностью и термостойкостью
- PP-RCT представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции
- Коммерчески доступные смолы PP-RCT могут иметь либо альфа-фазу кристалличности, либо комбинацию альфа- и бета-фаз кристалличности при использовании бета-зародышеобразователя.
PP-RCT могут включать армирующие слои для таких преимуществ, как уменьшение продольного теплового расширения/усадки
Трубы PP-RCT, способные работать при высоких температурах и давлениях, подходят для напорных трубопроводов с высокими требованиями.
- Трубы PP-RCT также используются в системах без давления
PP-RCT обеспечивают устойчивость к сильнокислотным и щелочным растворам, таким как ингибиторы коррозии и химикаты, используемые в гидравлических системах отопления и охлаждения
обычно свариваются под действием тепла в соответствии с отраслевыми практиками, описанными ниже.

Каковы отраслевые стандарты для PP-R и PP-RCT?

ASTM F2389 — Стандартные технические условия для систем трубопроводов из полипропилена (ПП) с номинальным давлением
- Доступ к последней версии здесь
ASTM D4101 — Стандартная система классификации и основа для спецификации полипропиленовых материалов для литья под давлением и экструзии
- Доступ к последней версии здесь
ASTM F3497 — Стандартный метод испытаний для оценки окислительной стойкости полипропиленовых (ПП) трубопроводных систем к горячей хлорированной воде
- Доступ к последней версии здесь
CSA B137. 11 — Трубы и фитинги из полипропилена (PP-R и PP-RCT) для работы под давлением
- Доступ к последней версии здесь

Какие сертификаты следует ожидать для систем трубопроводов из полипропилена?

NSF/ANSI 14 – Компоненты системы пластиковых трубопроводов и сопутствующие материалы (для всех применений под давлением)
NSF/ANSI/CAN 61 — Компоненты системы питьевой воды – воздействие на здоровье (для питьевой воды)

NSF/ANSI 372 — Компоненты системы питьевой воды – содержание свинца (для питьевой воды)

Каковы номиналы давление-температура для систем трубопроводов PP-R и PP-RCT?

Трубопроводы из PP-R и PP-RCT рассчитаны на работу под давлением при температуре 180ºF (82ºC)
Когда выбран тип стенки SDR 9 (или более толстый), эти материалы рассчитаны на давление 100 фунтов на кв. дюйм при 180ºF (690 кПа при 82ºC), что соответствует требованиям национальных стандартов сантехнического оборудования

Фактическое номинальное давление зависит от выбранного типа или толщины стенки
доступны с различными типами стенок и толщиной стенок (например, SDR 7,4, SDR 9, SDR 11, SDR 13,5 и т. д.) в зависимости от требуемого номинального давления.
- Толстостенные трубы имеют более высокое номинальное давление, а тонкостенные трубы имеют более низкое номинальное давление
Свяжитесь с производителями PP-R и PP-RCT, указанными на этой веб-странице, напрямую, чтобы узнать об их предложениях продукции

Каковы типичные области применения трубопроводных систем из PP-R и PP-RCT?

Распределение горячей и холодной воды в жилых и коммерческих помещениях
Сбор и распределение регенерированной воды
Распределение воды к радиаторам, конвекторам, фанкойлам, охлаждающим балкам и т. д.
Использование в качестве коллекторов для гидравлических применений, таких как лучистое отопление/охлаждение, таяние снега и льда, кондиционирование газона
Распределительные трубы и трубки для лучистого отопления/охлаждения, таяния снега и льда, кондиционирования газона
Охлажденная вода и вода конденсатора для градирен, центров обработки данных, суперкомпьютеров
Промышленные и технологические трубопроводы для таких применений, как производство полупроводников, фармацевтические препараты высокой чистоты и химические процессы
Самотечной и химический дренаж под давлением, например, в лабораториях
Сжатый воздух (с разрешения производителя труб)
Пищевая промышленность (при наличии разрешения производителя труб)

Свяжитесь с производителями PP-R и PP-RCT, указанными на этой веб-странице, напрямую, чтобы узнать о возможностях их продуктов и областях применения.

Каковы преимущества систем трубопроводов PP-R и PP-RCT по сравнению с традиционными металлическими трубопроводами?

Безопасность питьевой воды (при сертификации по NSF/ANSI/CAN 61) и долговременная надежность (при сертификации по NSF/ANSI 14*)
Стойкость к коррозии, бугорчатости, отложениям
Устойчивость к хлору и хлораминовым дезинфицирующим средствам
Долговечность и прочность, необходимые для установки на стройплощадке
Термоплавкие соединения означают, что для соединения не используются пламя, клей или растворители
Легкий, простой в изготовлении за пределами площадки, транспортировке и использовании на рабочем месте
Обычно более низкие затраты на продукцию и установку по сравнению с металлическими трубопроводными системами
Натуральный изолятор с низкой теплопроводностью
Отсутствие стоимости брака, предотвращение кражи на стройплощадке
Доступен в широком диапазоне размеров

* Трубопроводная продукция обычно сертифицирована в соответствии с NSF/ANSI 14 по требованиям к физическим характеристикам, производительности и влиянию на здоровье

В чем основная разница между материалами для трубопроводов PP-R и PP-RCT?

Не вдаваясь в химические подробности, материал PP-RCT имеет примерно на 25 % более высокую устойчивость к нагрузкам и номинальное давление на 25 % более высокое, чем трубы из PP-R при той же толщине стенки при заданной рабочей температуре
PP-RCT — это материал нового поколения, в чем-то аналогичный более новым соединениям PE 4710 по сравнению с трубными материалами PE 3408

Совместимы ли трубы и фитинги из PP-R и PP-RCT друг с другом?

Да, полностью. Труба PP-R может быть соединена с фитингами PP-RCT и наоборот
На самом деле рекомендуемые процедуры сварки одинаковы для обоих материалов

Должен ли монтажник PP-R / PP-RCT следовать стандартным процедурам сварки HDPE для полипропиленовых труб и фитингов?

Процесс очень похож, но температура, давление, усилие машины и время нагрева/охлаждения отличаются для ПП по сравнению с ПЭВП; поэтому установщики должны следовать инструкциям производителя труб и оборудования
Члены PPI в настоящее время разрабатывают стандартную практику ASTM для сплавления систем трубопроводов из полипропилена, аналогичную ASTM F2620 для сплавления HDPE
В настоящее время преимущественно используются процедуры сварки полипропилена DVS 2207-11
ASTM D2657 Стандартная практика сварки плавлением полиолефиновых труб и фитингов может использоваться в качестве общего руководства

Подходит ли PP-R или PP-RCT для трубопроводов охлажденной воды на заводе, например, для оборудования для литья под давлением, или в здании, например, для кондиционирования воздуха?

Да, охлаждённая вода — отличное применение для полипропиленовых трубопроводных систем, и в настоящее время в Северной Америке и по всему миру работает много успешных установок

ПП широко используется в системах технической воды или охлажденной воды в различных промышленных условиях, а также для кондиционирования помещений во всех типах зданий
Однако при более низких температурах полипропилен может быть подвержен ударным повреждениям
Поскольку труба защищена от сильных ударов, таких как столкновение с вилочным погрузчиком, экскаватором или подобным строительным оборудованием, такие применения довольно типичны для систем трубопроводов из полипропилена
Нажмите на эту ссылку, чтобы перейти к статье PPI об этом приложении

Как производители обеспечивают устойчивость к дезинфицирующим средствам, таким как хлор и хлорамины?

В соответствии с ASTM F2389 испытание на стойкость к хлору в соответствии с ASTM Test Method F2023 является обязательным для полипропиленовых труб, предназначенных для питьевой воды
Это тот же метод испытаний, который используется для труб и шлангов PEX, и используется для прогнозирования экстраполированного срока службы при рабочих условиях 80 фунтов на квадратный дюйм при температурах до 140 °F (480 кПа при 60 °C) при воздействии горячего хлорированная вода
В январе 2022 года ASTM International опубликовала ASTM F3497 — Стандартный метод испытаний для оценки окислительной стойкости полипропиленовых (ПП) трубопроводных систем к горячей хлорированной воде

Доступ к последней версии здесь
В течение 2022 года члены PPI работают с Международным техническим комитетом ASTM F17 над пересмотром Стандартной спецификации F2389 для замены ссылки на Метод испытаний F2023 ссылкой на Метод испытаний F3497

Можно ли устанавливать трубы из полипропилена в нагнетательных камерах?

Да, при испытаниях с изоляцией или огнеупорной оболочкой для испытаний на пламя и дым (например, UL 2846 и ASTM E84/UL 723), полипропиленовые трубы могут соответствовать требованиям строительных норм и правил для использования в камерах возвратного воздуха
Трубопроводы должны быть испытаны в соответствии с определенными методами установки (например, расстояние, изоляция, противопожарная оболочка), и каждый продукт производителя должен иметь свой собственный список для пламени и дыма.
- Пользователям и специалистам по техническому заданию следует ознакомиться с местными нормами и спецификациями по воспламенению и дыму для каждого продукта трубопровода
Для распределения горячей и холодной воды, водяного отопления/охлаждения, охлаждения воды и многих других применений коммерческие трубопроводы должны быть изолированы для экономии энергии и предотвращения образования конденсата на линиях холодной воды

Опасно ли воздействие УФ-излучения на полипропиленовые трубы во время строительства? Какое допустимое время воздействия?

Продолжительное воздействие ультрафиолетового (УФ, т. е. солнечного света) излучения обесцветит голую полипропиленовую трубу и может ослабить полимерный материал
Полипропиленовые трубы и фитинги должны быть защищены от УФ-излучения с момента их отправки с завода-изготовителя до их установки, в том числе во время хранения
Большинство производителей поставляют свои трубы и фитинги в защитной упаковке или пленке, защищающей от УФ-излучения, которую затем снимают при установке.
- Если защитная упаковка повреждена, пользователи должны осмотреть трубы перед установкой
Кратковременное воздействие УФ-излучения, обычно связанное с погрузкой-разгрузкой и установкой на рабочем месте, обычно не является проблемой
- Большинство полипропиленовых труб и фитингов могут выдерживать 3-6 месяцев воздействия без какой-либо защиты
Следует проконсультироваться с производителями полипропилена относительно допустимого времени воздействия на рабочей площадке

Можно ли прокладывать полипропиленовые трубы на открытом воздухе при постоянном воздействии солнечных лучей?

Некоторые производители выпускают версии своих труб с защитой от УФ-излучения для наружной установки либо с внешним защитным слоем, либо со стабилизаторами УФ-излучения (т. е. ингибиторами), добавленными непосредственно в материал трубы
(без специальной УФ-стабилизации) также может быть защищена от УФ-излучения путем обертывания, покраски или покрытия изоляцией, что часто необходимо для трубопроводов с подогревом и охлажденной водой из соображений тепловых характеристик и эффективности.
- Грунтовка и краска должны быть одобрены производителем труб для обеспечения совместимости
При наружной установке рекомендуется уточнить у производителя

Как трубы из полипропилена обычно соединяются с существующими стальными или медными трубами в существующих зданиях?

Для меньших размеров (т. е. менее 90 мм [4 дюймов]) доступны различные резьбовые переходники, которые вплавляются непосредственно в полипропиленовый трубопровод
Фланцевые переходники доступны для большинства размеров трубопроводов от 25 до 710 мм [от 1 до 28 дюймов].
- В то время как трубы PP-R и PP-RCT имеют метрический наружный диаметр, фланцевые переходники из полипропилена предназначены для соединения со стандартными стальными фланцами ASME
Фитинги с пазами также доступны в нескольких диаметрах
также предлагают переходные фитинги для соединения с медью

Как трубы из ПП обычно соединяются с трубами из ХПВХ, PEX, PE-RT или PEX-AL-PEX?

Производители полипропилена предлагают переходники с резьбой для прямого соединения с трубами из ХПВХ, PEX, PE-RT или PEX-AL-PEX
Многие также предлагают фитинги, которые адаптируются к трубкам PEX с использованием обжимных (ASTM F1807) и соединений холодного расширения (ASTM F1960)

Я видел несколько полипропиленовых труб, в стенке которых, похоже, есть стекловолокно. Вы можете это объяснить?

Большинство производителей полипропиленовых труб производят трубы, армированные рубленым стекловолокном в средней трети стенки трубы
Целью слоя стекловолокна является усиление трубы для контроля продольного теплового расширения и сжатия.
- Не влияет на допустимое давление
Благодаря включению слоя стекловолокна, полипропиленовые трубы имеют коэффициент теплового расширения/сжатия, аналогичный медным трубам.
- Калькулятор проектирования пластиковых труб BCD можно использовать для расчета коэффициентов теплового расширения/усадки и помощи при проектировании компенсаторов и петель
Пониженный потенциал теплового расширения делает этот трубопровод идеальным продуктом для промышленного или коммерческого применения, где изменение температуры может сделать контроль движения трубы сложной задачей при проектировании

Можно ли прямо закапывать трубы из полипропилена?

Да, системы трубопроводов из полипропилена можно прокладывать под землей, как и другие пластиковые трубы, с использованием открытых траншейных методов
PP также может быть установлен с использованием различных методов направленного бурения, но из-за метрического наружного диаметра (т. е. наружного диаметра, немного отличающегося от других типов труб) может потребоваться некоторая модификация протяжных головок
Из-за физических свойств полипропиленовых материалов и процесса сварки в большинстве случаев блокировка осевого усилия и компенсация теплового расширения не требуются
Проконсультируйтесь с производителем труб относительно максимальной прочности на разрыв, радиуса изгиба, глубины прокладки под дорогами и защиты трубы при прохождении через стены фундамента или другие препятствия

Какие ресурсы доступны для помощи в проектировании систем трубопроводов из полипропилена?

Калькулятор проектирования пластиковых труб BCD — это программный инструмент, который помогает в проектировании пластиковых напорных труб и систем трубопроводов, таких как PP-R и PP-RCT
Калькулятор включает пять основных функций:

Давление/потеря напора
Вес/объем трубы
Тепловое расширение/сжатие
Гидравлический амортизатор
Расширительный рычаг/петля

Доступ к калькулятору BCD по этой ссылке
Производители трубопроводов часто предоставляют ресурсы для помощи при проектировании, такие как руководства, руководства и другие полезные вспомогательные материалы
