Соединение бруса в углах: виды, способы, плюсы и минусы

Коснёмся вопроса не очевидного, но предельно важного для тех, кто только собирается строить деревянный дом или баню — соединения бруса в углах.

В статье дадим краткий обзор со схемами популярных типов соединения, использующихся сегодня в массовом строителсьве, пройдёмся по преимуществам и недостаткам, а главно — ответим на вопрос, какое брусовое соединение мы считаем лучшим и рекомендуем выбрать клиентам СК Смирнов.

Сразу скажу, что тексты для блога пишет человек, имеющий непосредственное отношение к производству бруса и стройке — поэтому оценочное мнение будет основываться на личном опыте.

Содержание:

• Виды угловых соединений бруса
• Углы без остатка
• Углы с остатком
• Какие методы соединения в углах используют сегодня
• Какой вид узла лучше выбрать?

Есть такие типы угловых соединений как «с остатком» и «без остатка». Имеется в виду наличие или отсутствие выступа части брусины за пределы контуры здания.

Соединения без остатка

В плане расхода материала оптимальный вариант именно делать углы без остатка. А зачастую при строительстве маленького дачного дома или бани можно избежать соединения по длине бруса — стандартная брусина имеет длину 6 метров. Плюс вода не затекает в узел, да и обшить сайдингом или вагонкой проще. Но вот сделать так, чтобы угол, собранный без остатка, не продувался, это надо очень хорошо постараться.

Метод соединения угла	Описание	Преимущества	Недостатки
Соединение встык	Самый простой тип соединения углов из бруса — две брусины стыкуются друг с другом и закрепляются скобой или на гвозди. Некоторые бригады шабашников не запариваются и до сих пор используют этот узел.	Дёшево Сердито (очень)	Дыры в углах Безумные счета за электричество
Коренной шип	Тот самый «тёплый» угол, на котором крупными буквами написано на каждом строительном сайте. Обычно преподносится как невероятное преимущество, однако по факту — моральный минимум каждой бригады собирать срубы в этот самый тёплый угол в коренной шип. Мы его называем — крепкий угол.	Уменьшает смещение брусьев Дёшево Не требует дорогостоящего оборудования	Возникают щели во время усадки Мостики холода
Вставной шип	Часто называется Т-образным узлом и обычно применяется для соединения внутренних стен, но некоторые умельцы не брезгуют поставить такой стык  на угол.	Прост в изготовлении Не требует много времени Дёшево	Возникают щели во время усадки Деформация угла Мостики холода
Вполдерева вставной шип	Усовершенствованная форма тёплого угла, но в современном домостроительстве используется нечасто — слишком сложное производство. Но повсеместно используется при изготовлении мебели.	Вполне надёжен Практически не продувается	Дорого Мало мастеров
Ласточкин хвост (в лапу)	Ласточкин хвост или в лапу — дедовский метод брусового соединения углов в избах. Используется редко, потому что не так прост в изготовлении, как может показаться. О нём подробнее расскажем ниже.	Плотно прижимает брусья друг к другу Не продувается Реально тёплый угол	Дороже обычного Сложен в производстве

Угловые соединения бруса с остатком (в обло)

Классификация соединений, в которых брус, проходя через узел, выходит снаружи. При помощи таких узлов стоят те самые красивые русские избы. Но и расход материала значительно больше — сами выпуски обычно составляют 20-25 см. Да и часто замалчивают то, что в такие углы часто затекает вода, что грозит гниением. Ну и с наружной отделкой сруба с остатком могут возникнуть. . хмм.. определнные проблемы.

Метод соединения угла	Описание	Преимущества	Недостатки

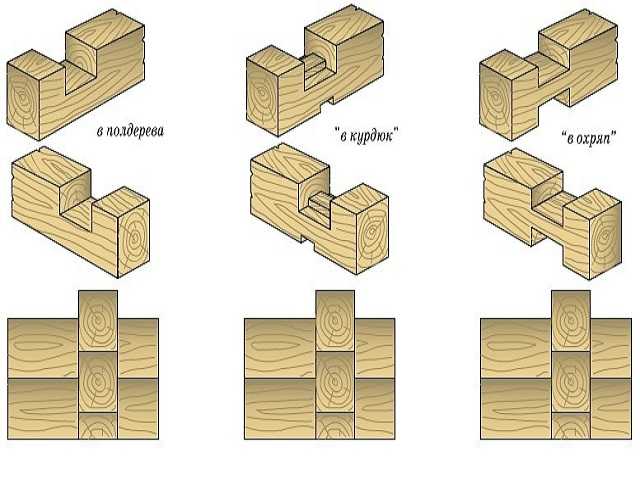

В чашу	Самый простой тип соединения деревянных брусьев — две брусины стыкуются друг с другом и закрепляются скобой или на гвозди. Некоторые бригады шабашников не запариваются и до сих пор используют этот узел.	Дёшево Сердито (очень)	Дыры в углах Безумные счета за электричество
В курдюк	По сути рубка в курдюк — это продвинутая чаша, воторая насаживается на выступающий элемент. Собственно, он и называется курдюком. Технически сложная рубка, но не лишённая достоинств.	Обеспечивает надёжное угловое соединение Не смещается	Мало умельцев Долго
В охряп	На рисунке видно, что рубка в охряп предполагает наличие чаши сверху и снизу. Чтобы такое соединение не продувалось, нужны золотые руки и не малый опыт. Давно не видел этого узла в применении.	Дёшево в изготовлении Лёгко при монтаже	Нужен очень хороший мастер Хороший мастер дорого стоит

Этот список далеко не исчерпывающий. Человечество придумало ещё множество методов соединений углов в домах и банях: в охлоп, в седло, прямая и косая лапа, норвежская и канадские типы ручной рубки… Ну, в общем, в каждой крупной деревне, по-хорошему, строили дома так, как учили деды — везде имелись свои хирости и нюансы, но едва ли это имеет значение для современного массового малоэтажного строительства. Так что ближе к делу.

Вы знаете, по-разному. В зависимости от ценового сегмента, в котором работает компания. Так наши «любимые» пестовские бригады особо не мудрствуют и времени на оттачивание технологий шип-паз не тратят — строят встык: быстро и дёшево. Ну да, заказчик потом замучается щели в два пальца толщиной конопатить, разорится на отоплении и углы в его доме покроются плесенью, но кому какое дело. Хотел дёшево — получил дёшево.

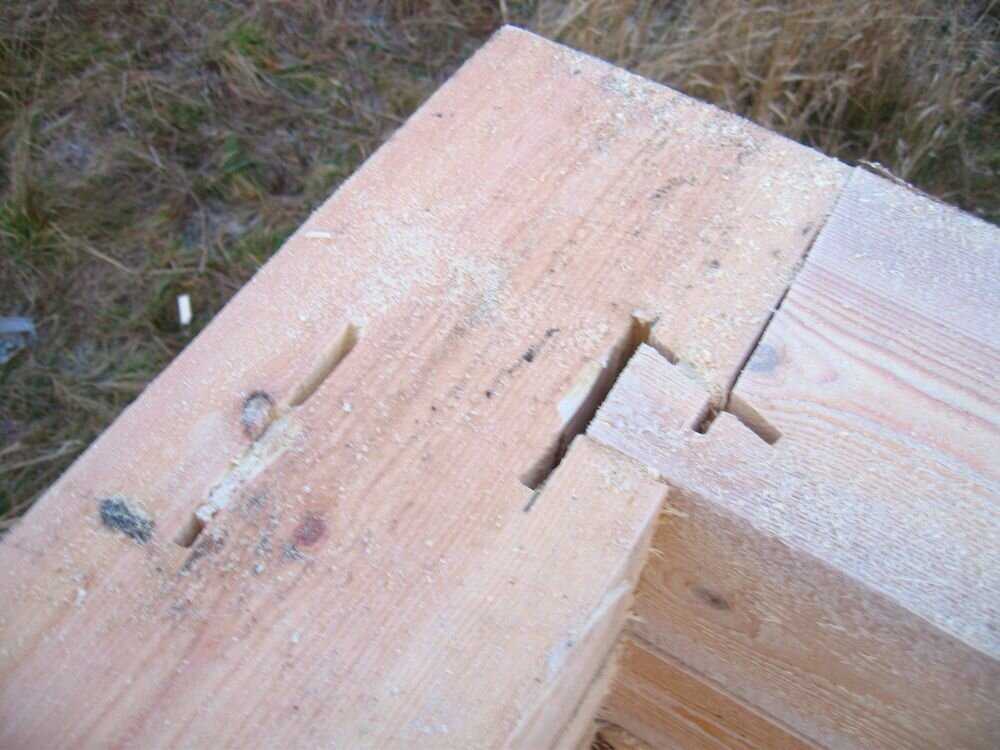

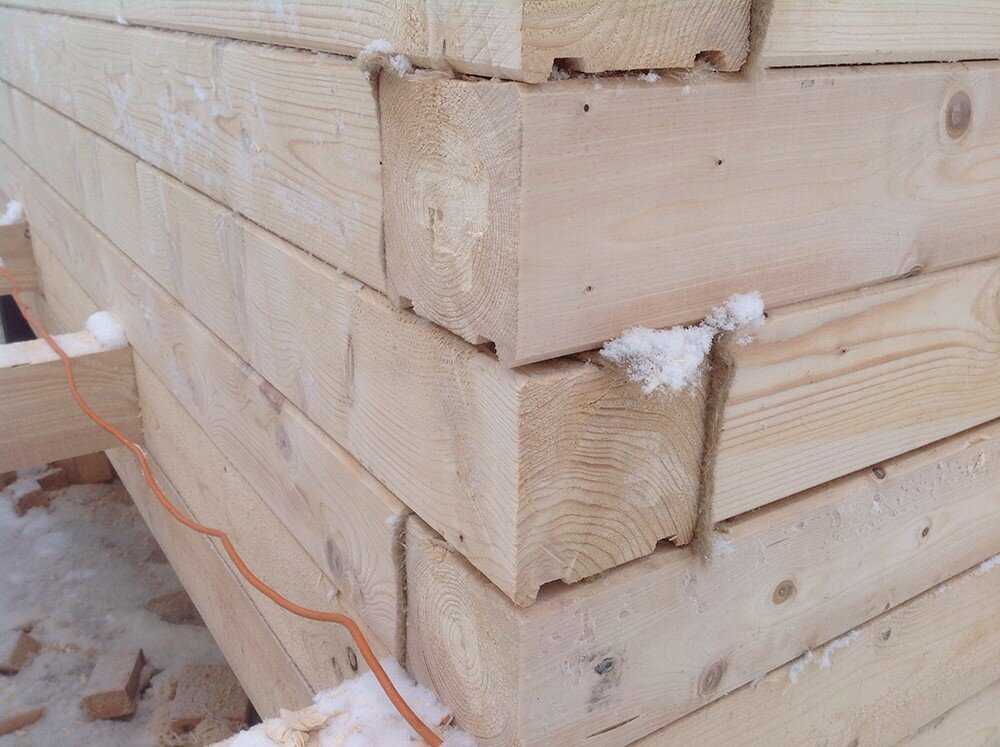

А если хотите наглядную разницу, то вот реальные фото — угол встык во время сборки сруба и через некоторое время после строительства. И это ещё не самый печальный случай:

Считаем, что для строительства дома, даже дачи, этот вариант не подходит. Избегайте бригад, которые будут вас убеждать, мол, «десять лет так строим — никто не жаловался». Поверьте — жаловался каждый первый.

Если говорить о самом популярном угловом соединении, то это, конечно, тёплый угол. Ну, в смысле, строители его преподносят как тёплый. По факту, он не обеспечивает гермитичность угла и не справляется с мостиками холода. Несмотря на утепление, профилированный брус при рубке в «тёплый» угол не получится сделать герметичным. Из-за скошенных фасок профиля получаются сквозные дыры, к сожалению. Те, кто дочитают до конца, увидят видео, где я прямо на кусках бруса показываю, почему получаются дыры.

Но подчеркну — такой вариант, конечно, в тысячу раз лучше, чем простая стыковка (сами его используем, но в сочетании со сверлением):

Те компании, которые работают на более требовательных клиентов, используют более сложные узлы. Например, ласточкин хвост. Мы только начинаем осваивать это направление, но уже можно сказать — да, так строить гораздо сложнее, дольше, накладнее, но и качество не сравнится с более дешевыми методами соединения углов в постройках из бруса. Именно этот угол имеет смысл назвать по-настоящему тёплым.

Секрет ласточкина хвоста в том, что в этом углу наклон спила бруса делается по всем плоскостям — со всех сторон он имсеет форму конуса. Благодаря этому просто под действием силы тяжести брус зажимает сам себя, образуя прочное герметичное соединение.

Один из самых популярных угловых соединений брусовых домов и бань в русском стиле является сборка в чашу. Как уже говорилось выше, этот вариант дороже, чем ласточкин хвост, тёплый угол и встык. Дело в дополнительном расходе материала на выносы и в том, что чашу можно срубить только из сухого или клееного профилированного бруса. Но если вы за ценой не постоите, то имеет смысл присмотреться к такому варианту (на фото наш объект):

А для тех, кто может позволить себе хоромы, рынок предлагает старую добрую ручную канадскую рубку. По сути, это та же чаша, но из мощного бревна сухостойной сосны (например). Тёплый, мощный, красивый и долговечный сруб, который стоит кругленькую сумму денег (на фото тоже наша работа):

Время от времени пишут комментарии с вопросами, мол, «А вы-то какой угол посоветуете?» или «А свой дом как построили бы?». Отвечаю: мой дом построен в стандартный тёплый угол (сухой брус кедра).

Фото на этапе сборки сруба:

На этапе покраски:

По окончанию строительства:

Больше фотографий найдёте в этом фотоотчёте в галерее.

Сейчас прошло уже почти 4 года, как закончилось строительство. В целом я очень доволен состоянием углов, но мне пришлось изрядно попотеть, тобы как следует их законопатить. И если бы я сейчас стоял перед выбором, то, пожалуй, остановился бы на соединение ласточкин хвост. Именно этот вариант я считаю идеальным по соотношению качества и стоимости. Можно было бы ещё рассмотреть «в чашу» — очень нравится, как выглядит. Узел надёжный и прочный, но как защитить его от влаги — не знаю.

В СК Смирнов мы только в 2020 году стали применять эту технологию как дополнительную услугу, и пока очень довольны. Посмотрим, будет ли она пользоваться популярностью у клиентов. Возможно, со временем мы совсем откажемся от тёплого угла в пользу ласточкина хвоста. На фото ниже брус 90х140 — собираем перевозную баню. Но в идеале лучше взять для этого соединения брус 150х150.

Чтобы наглядно показать преимущества и недостатки разных типов соединений углов в домах и банях, прямо на производстве сняли видео, где на кусках бурса демонстрируем и комментируем:

​​​​​​​

Если у вас остались вопросы, пожалуйста, пишите в комментариях — мы ответим на абсолютно каждый.

С уважением,
строительная компания «Смирнов»

способы стыковки, технология строительства из профилированного бруса

Брус – популярный материал для строительства домов. Выпускают несколько вариантов пиломатериала: строганый, клееный, сухой и естественной влажности. И один из самых перспективных – профилированный брус.

Содержание

1. Особенности домов из профилированного бруса
2. Способы углового соединения бруса
3. Требования
4. Соединение с остатком
5. Соединение без остатка
6. Виды крепежа
7. Т-образное соединение
8. Технология строительства

Особенности домов из профилированного бруса

Как и обычный профилированный материал получают распилом ствола вдоль. Заготовки освобождают от коры, выравнивают и на 2 противоположных сторонах формируют выступы и пазы. При соединении брусков шип уходит в паз. Механизм обеспечивает очень плотную стыковку и увеличивает общую прочность всей стены.

Для профилированного бруса берут только хорошо высушенную древесину влажностью не более 15%. Это необходимо: дерево естественной влажности сильно изменяется в объеме при изменении температуры. В таком состоянии разбухший выступ с большим трудом входит в паз. По этой же причине сборка профилированного бруса проводится в сухую погоду. Иначе дерево набухает и бруски приходится буквально вбивать друг в друга.

Разновидности сечений

Свойства материала обуславливают особенности возведения и эксплуатации дома.

• Профиль обеспечивает плотную стыковку, тем самым исключая появление холодовых мостиков. Теплосохранение стен из профилированного бруса выше, чем у стен из обычного.
• Хорошо просушенное дерево практически не дает усадки. Такой дом можно отделывать сразу после строительства, ставить окна и двери и заселять жильцов. Обычный сруб, например, в течение первого года дает очень сильную усадку – до 7–10 см, поэтому жить в нем сразу после возведения нельзя.
• Строительство выполняется по определенной технологии. Бруски приходится сращивать по длине и соединять определенным образом. Для этого требуется некоторая квалификация.

Важно правильно подобрать размеры профиля. Учитывается при этом как несущая способность материала, так и теплосохранение. Для летнего домика или дачи можно использовать брус сечением в 60*150 мм. Они достаточно прочны для одноэтажного строения, но не сохраняют тепла. Для дома, которым пользуются круглый год, требуется брус не менее чем 150*150 мм.

Сухой профилированный материал не дает усадки

Укладка шип в паз обеспечивает правильное расположение элементов и простоту закрепления

Пиломатериал отличается высоким коэффициентом теплосохранения

Профилированное дерево сохраняет способность регулировать микроклимат в доме

Брус не нуждается в декоративной отделке

Стоимость материала вполне доступная

Дерево – материал горючий, хотя оно и обрабатывается антипиренами, проблему это не решает

Древесину нужно защищать от действия сырости, плесени, грибков

Геометрическая форма материала ограничивает выбор архитектурных решений

Хорошо

85.37%

Нейтрально

4.88%

Предпочитаю другие материалы

9. 76%

Проголосовало: 41

Способы углового соединения бруса

Не рекомендуется соединять брус металлическими крепежами

Строительство здания предполагает соединение брусков в углах. Крепление можно выполнять и традиционным образом – на металлические уголки, с помощью саморезов или гвоздей. Однако поступать так не рекомендуется. Во-первых, такой крепеж при большой массе брусков не очень надежен. Во-вторых, соединение с помощью металлических деталей предполагает затягивание шурупов. Металл в отличие от дерева не изменяется в объеме при увеличении влажности или снижении температуры. Когда дерево набухает, гвоздь продолжает удерживать его так же крепко, что приводит к деформации и растрескиванию материала.

Угловое соединение профилированного бруса выполняют за счет специфической укладки. Иногда крепеж дублируют деревянными вкладышами – нагелями.

Требования

Для снижения теплопотерь используется межвенцовый уплотнитель

Соединение бруса в углах выполняется в соответствии с определенными требованиями.

• Надежность – на материал в стенах действуют не только вертикальные, но и горизонтальные нагрузки. Просто установленные друг на друга бруски, даже скрепленные уголками, зачастую не выдерживают такого давления, и дом буквально расползается на углах, требуя ремонта. Методы соединения, используемые в частном строительстве, предполагают такое соединение элементов, при которых горизонтальные нагрузки компенсируют силы сцепления.
• Непродуваемость – неплотное соединение, без пазов, нередко приводит к образованию щелей. Даже очень сухое дерево дает некоторую усадку и при плохой стыковке появляются трещины. Укладка с пазами снижает продуваемость.

Ни одна технология углового соединения не обеспечивает достаточное теплосохранение. Поэтому при стыковке в углах обязательно используют межвенцовый уплотнитель.

Существует несколько вариантов соединения. Их можно разделить на 2 основные группы: с остатком и без остатка.

Соединение с остатком

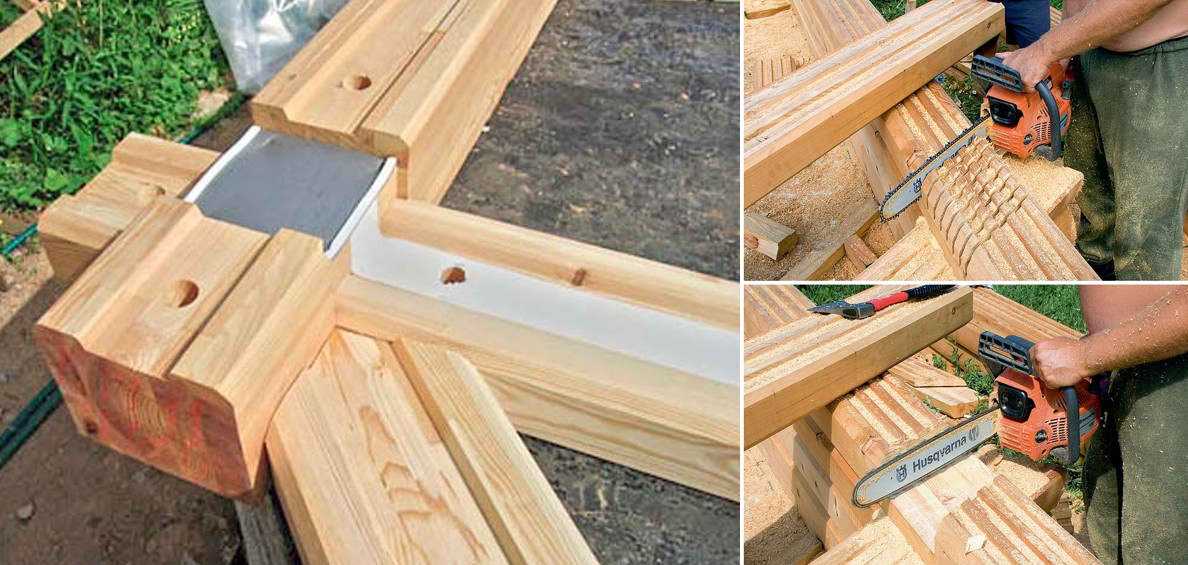

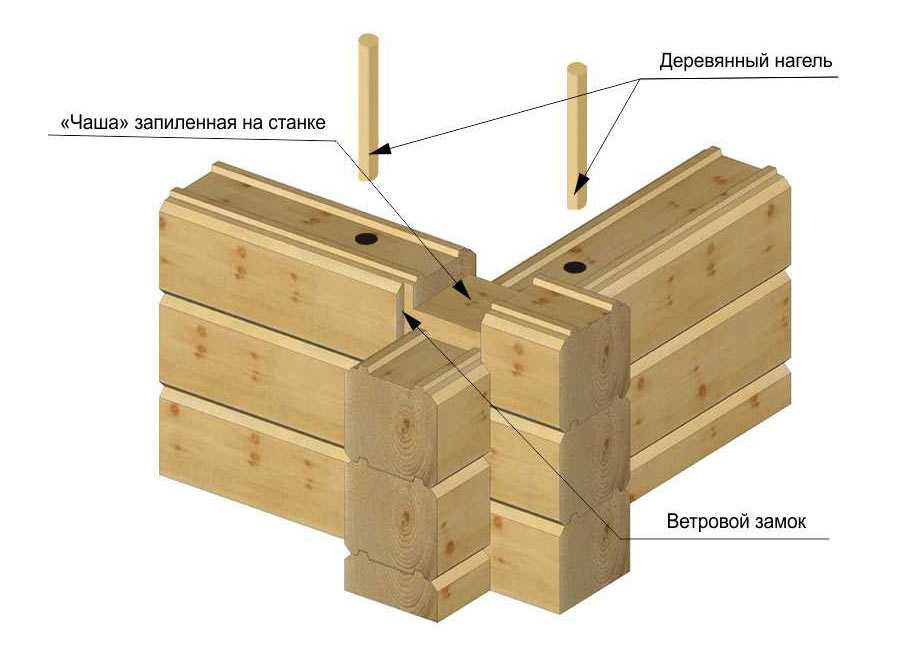

Угловое соединение бруса – рубка в «чашу» – предполагает остаток материала вне места соединения. Такой вариант обычно очень декоративен, но занимает место, поэтому используется при укладке внешних стен.

Различают несколько методов. Все они подразумевают сцепление за счет замочных пазов.

• Одностороннее крепление – с одной стороны 1 бруска выпиливают паз, сечением равный сечению пиломатериала. Пропил глубокий почти на 1/2, так что уложенный сверху элемент не слишком сильно, но возвышается над предыдущим. Стыковка выполняется по двум векторам, поскольку следующий брус укладывается перпендикулярно предыдущему. Способ простой, надежный и не требует высокой квалификации.
• Двустороннее – в этом случае пропил выполняется с двух сторон бруска. Пазы по величине сечения совпадают. Глубина меньшая, не превышает ¼. В этом случае скрепление производится с двух сторон, так как за счет укладки бруса в паз силы сцепления действуют сверху и снизу.
• Четырехстороннее – паз выпиливается с 4 сторон. Глубина пазов сверху и снизу не более ¼, глубина боковых пропилов может быть даже меньше. В этом случае сцепление выполняется по 4 плоскостям. Такой метод сложнее.

Многие специалисты считают четырехстороннее скрепление избыточным, а тот уровень надежности, который он обеспечивает, недостаточным.

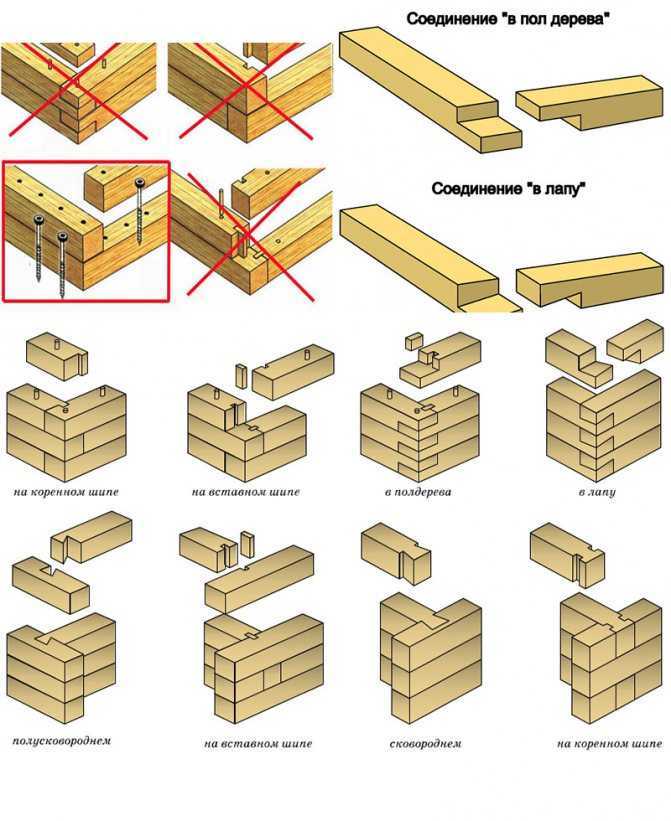

Соединение без остатка

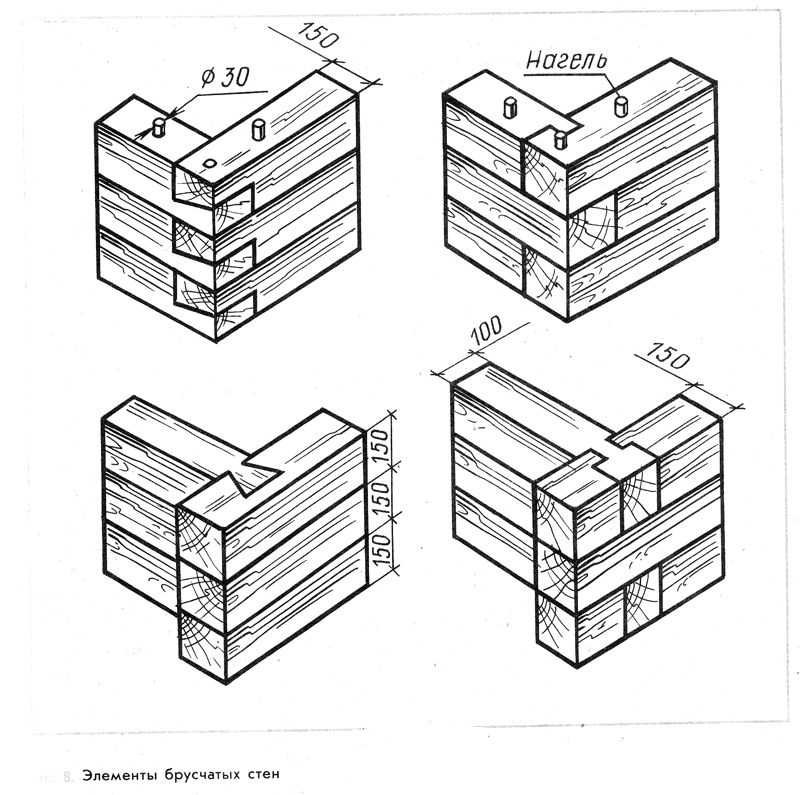

Бруски в углу укладываются встык так, чтобы получить стандартный прямой угол. Такой метод используют при укладке бруса квадратного или прямоугольного сечения. Изделиям со скругленной поверхностью оно меньше подходит.

Вариантов сборки немало, так как эта технология обеспечивает меньшую продуваемость угла.

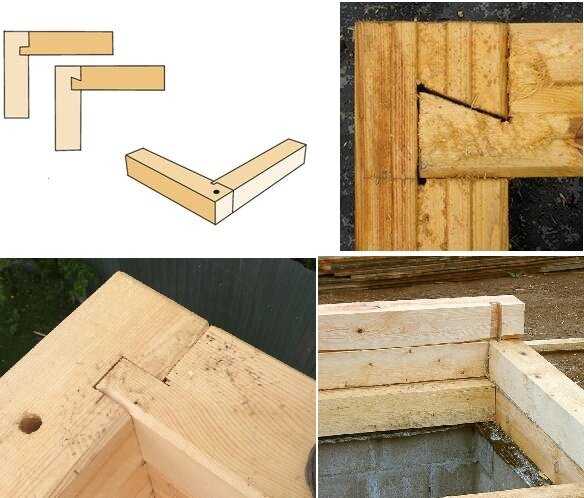

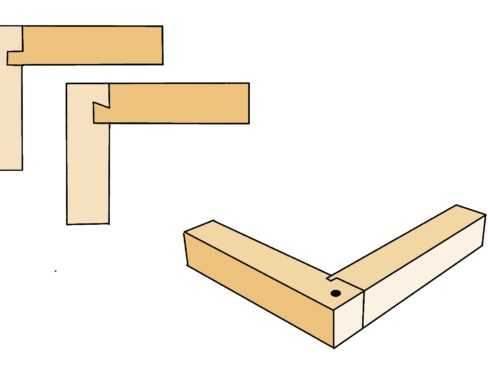

• В «полдерева» – на торце элемента вырезают паз в ½ ширины и достаточной глубины. Бруски укладывают паз в паз так, чтобы каждые 2 элемента образовывали ровную поверхность. Соединение удерживается за счет сил сцепления и трения, возникающих при стыковке пропилов. Нередко ее дублируют деревянными нагелями. Для этого в границах стыка вырезают маленькие пропилы. При укладке сюда вбивают шпонку.

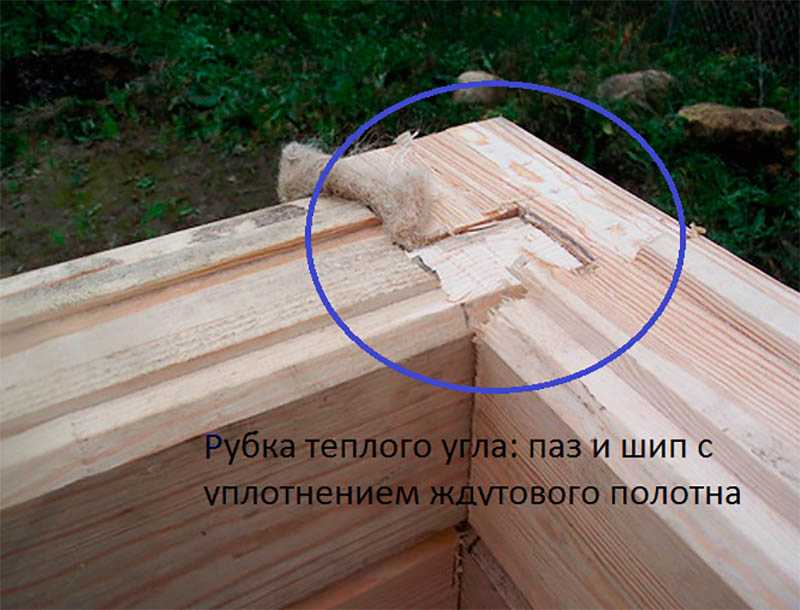

• На коренной шип – или «теплый угол». Считается самым эффективным способом для сохранения тепла. На торце одного бруска выпиливают паз, на торце другого – выступ такого же размера. При укладке выступ входит в паз и прочно закрепляется. Для улучшения теплосбережения паз дополнительно уплотняют. Чтобы сделать крепеж более надежным, брус скрепляют шпонкой или вбивают в высверленные отверстия деревянные нагели.
• Соединение бруса в «лапу» – улучшенный вариант крепления на шип. Здесь тоже выпиливают паз и выступ, но они имеют более сложную конструкцию – присек. Отличительная черта – наклонные плоскости выступа и паза. При этом горизонтальная разрывающая нагрузка компенсируется за счет изменения вектора сцепления.
• Ласточкин хвост – вариант стыковки в «лапу», при котором выступ и паз имеют трапециевидную форму, а выступ формируется примерно по центру бруска. Такой метод сложен, но обеспечивают высокую жесткость и плотность стыковки.

Валера

Голос строительного гуру

Задать вопрос

Можно обойтись элементарным способом – встык. В этом случае один торец плотно прижимают к внутренней стороне второго и закрепляют металлическими уголками. Рекомендуется использовать этот способ при сооружении сараев и гаражей и других легких построек.

Виды крепежа

Для скрепления брусков в угол методом встык применяют металлические уголки под 90 градусов. Фиксируют крепеж саморезами, гвоздями, пластинками. Берут элементы оцинкованные – они не поддаются коррозии и дольше служат.

Уголки выпускаются не только прямые, но и с другим углом. Так что закрепить бруски можно не только строго перпендикулярно.

Вместо уголков можно брать скобы и фигурные пластинки.

Т-образное соединение

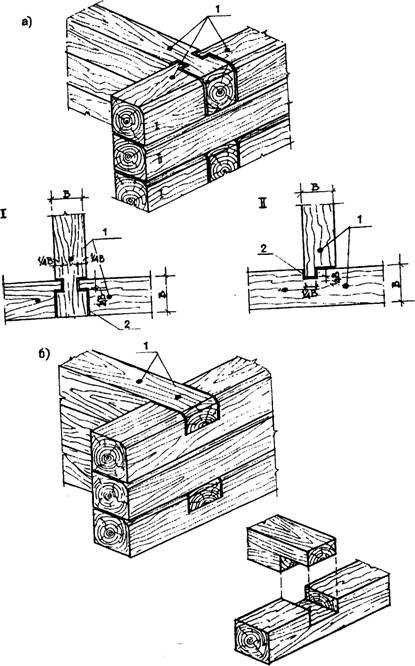

При сопряжении межкомнатной перегородки и внешней стены возникает необходимость в Т-образном креплении. В этом случае торцы бруса перегородки располагаются перпендикулярно материалу несущей стены.

• Полусковородный – в бруске перегородки вырезают выступ с одной наклонной, а с другой прямой стороной. В перпендикулярном элементе выпиливают паз такой же формы и размера. При соединении выступ уходит в паз.

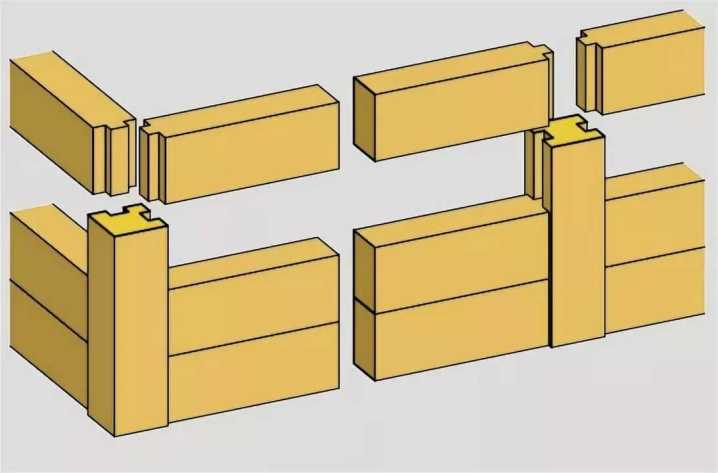

• Замочный паз – в соединяемых элементах выпиливают пазы для шпонки. При стыковке шпонку помещают в отверстие.
• Сковородный – выступ и паз вырезают трапециевидный. Насадить такой шип сложнее, но полученное соединение прочнее.

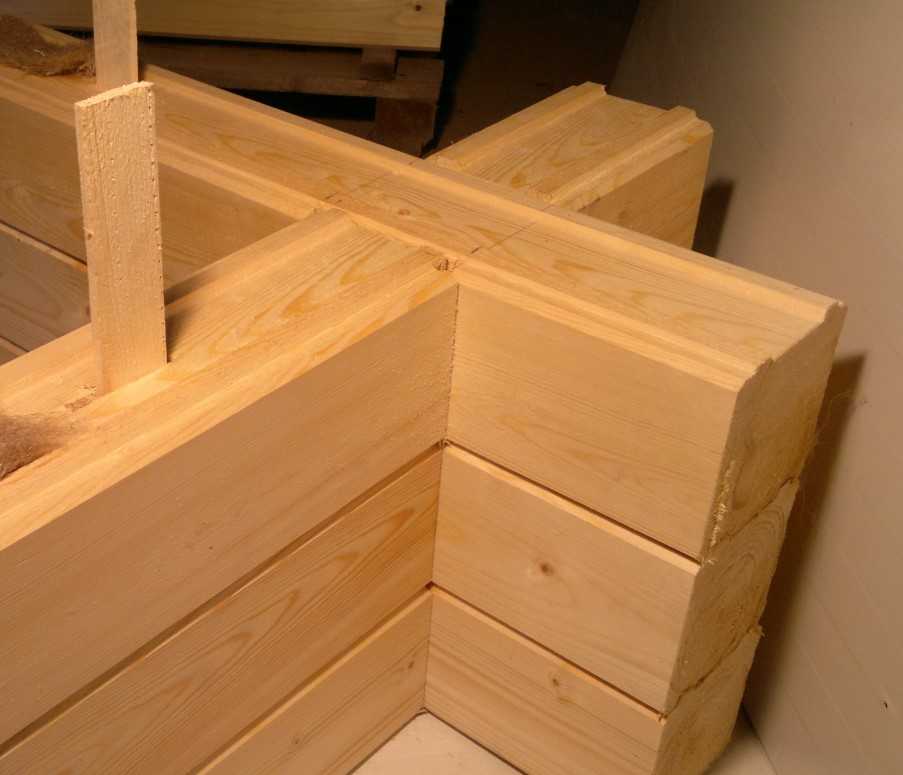

• Прямой паз на коренном шипе – принцип используется тот же: стыковка выступа и паза. Однако формы их намного сложней: в пазах проделывают дополнительные пропилы. Так соединяют 3 элемента – 2 бруска основной стены и элемент перпендикулярной перегородки.

Любой вариант Т-образного соединения выглядит намного привлекательнее, чем крепеж на уголки и пластины.

Технология строительства

Гидроизоляция фундамента

Схема сооружения и последовательность работ при строительстве деревянного здания мало чем отличается от алгоритма стройки каменного. Однако особенности материала диктуют ряд особенностей.

• Выбор материала – брус подбирают не только по несущей способности, но и по показателям теплосохранения. В противном случае дом придется утеплять, а теплоизоляция по своим свойствам очень отличается от дерева.
• Фундамент необходимо тщательно гидроизолировать. Основание тянет влагу из земли, а передача ее в деревянные стены приведет к быстрой порче материала.
• Проект деревянного здания должен включать подробные чертежи как основных углов, так и соединения бруса – продольного, Т-образного, углового.
• В доме из бруса лаги для пола и черновой пол укладывают сразу же после установки нижней обвязки, а затем уже собирают коробку здания.

Если используется сухой профилированный брус, окна и двери можно устанавливать сразу же после монтажа кровли. Тогда же подводят коммуникации.
