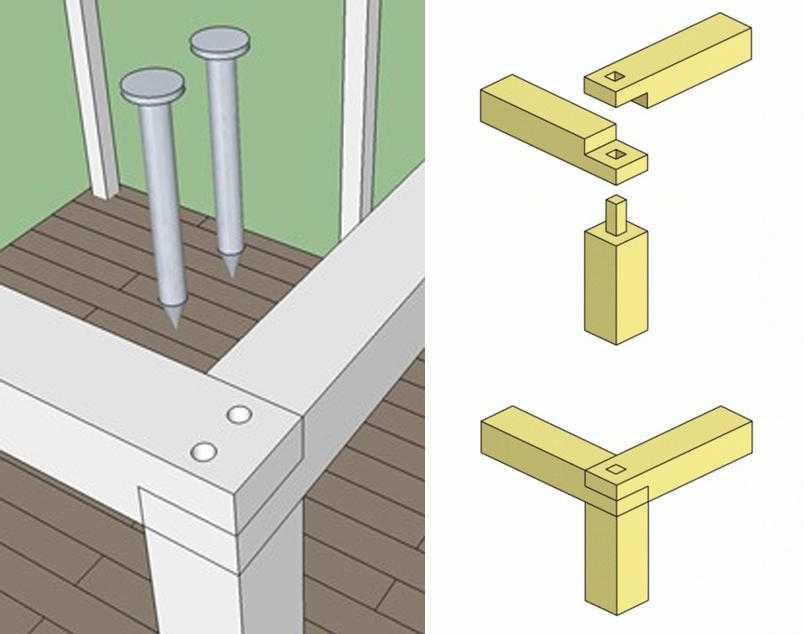

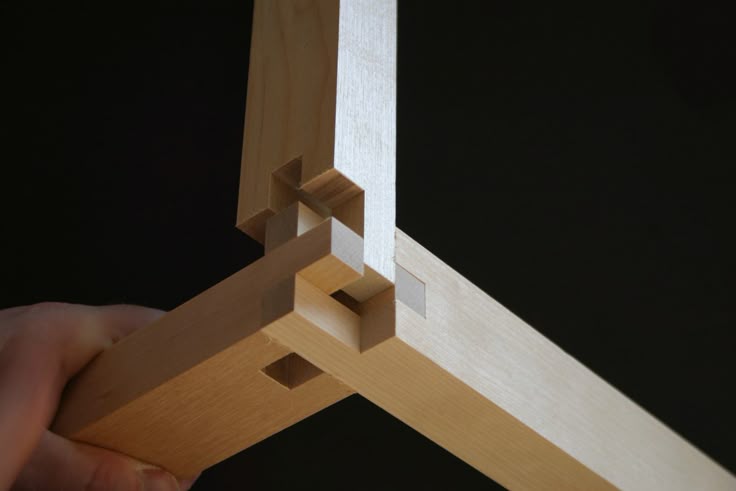

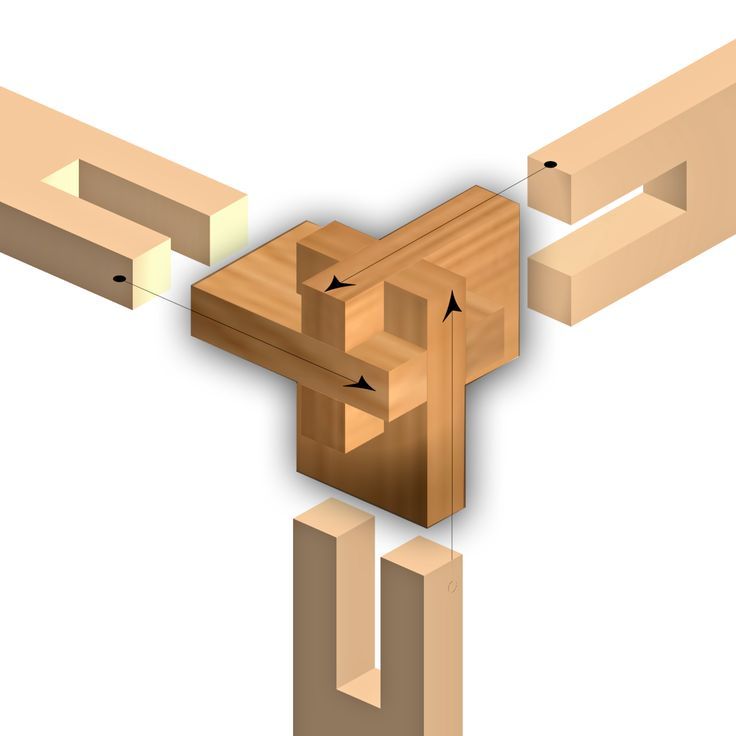

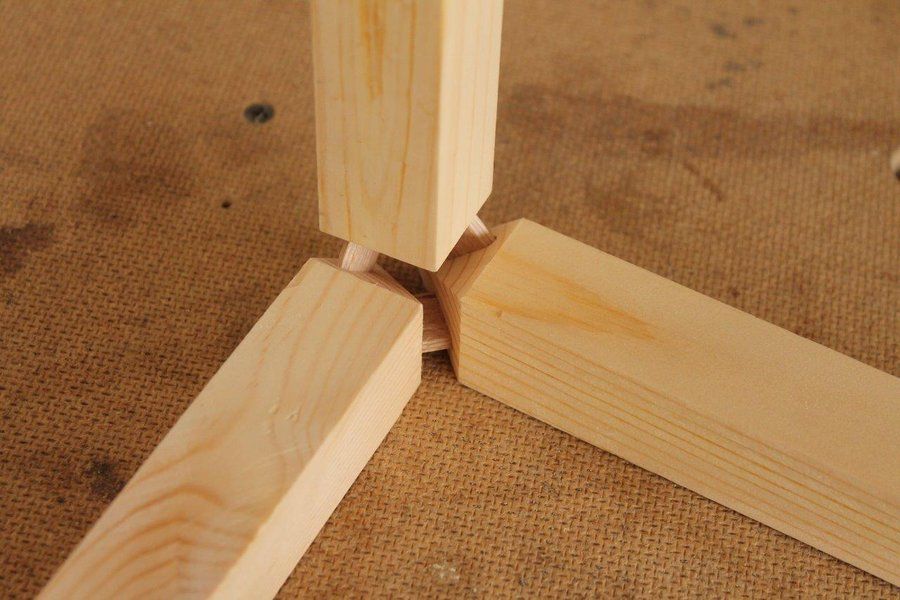

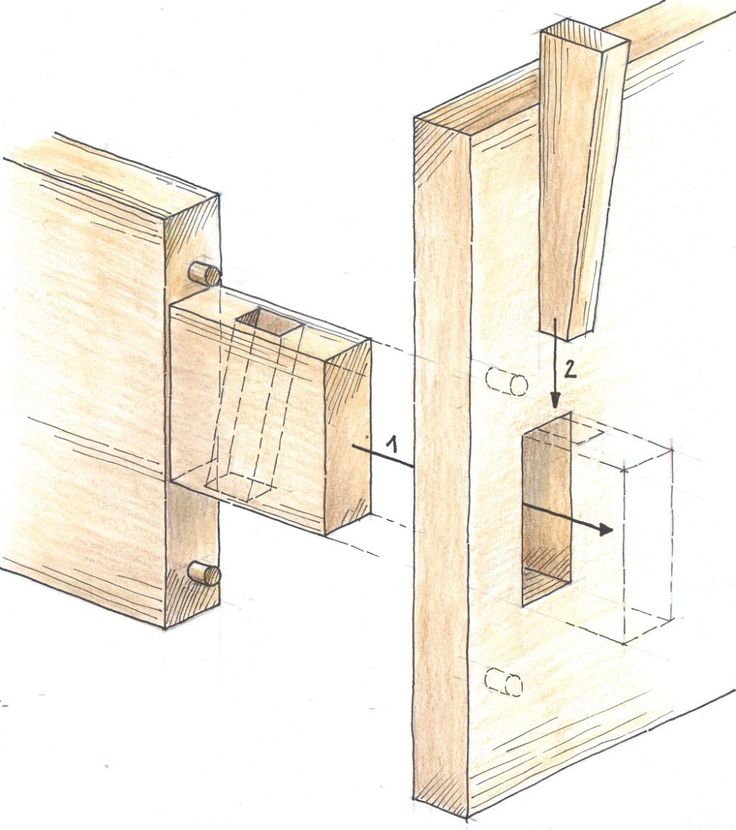

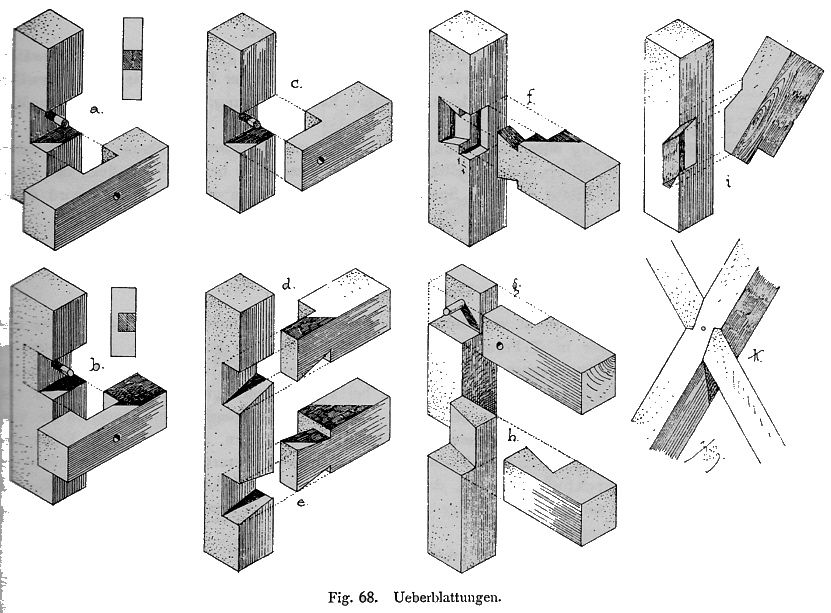

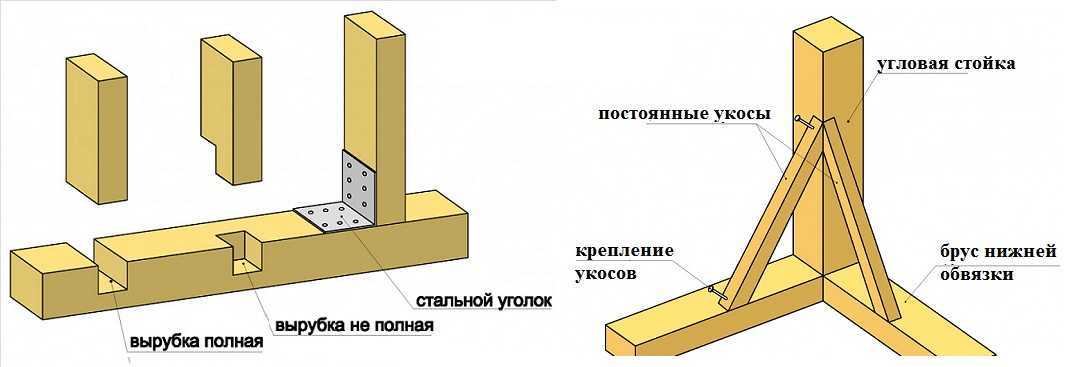

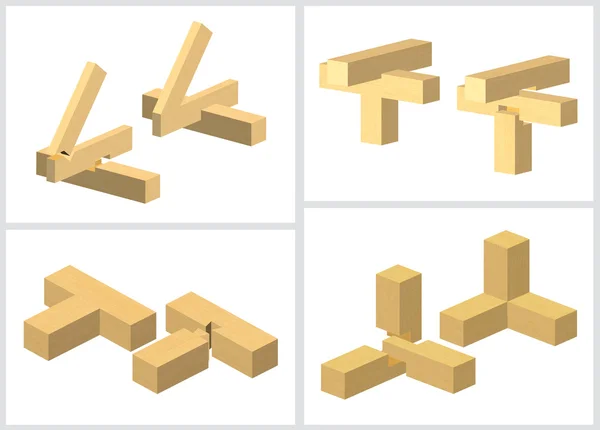

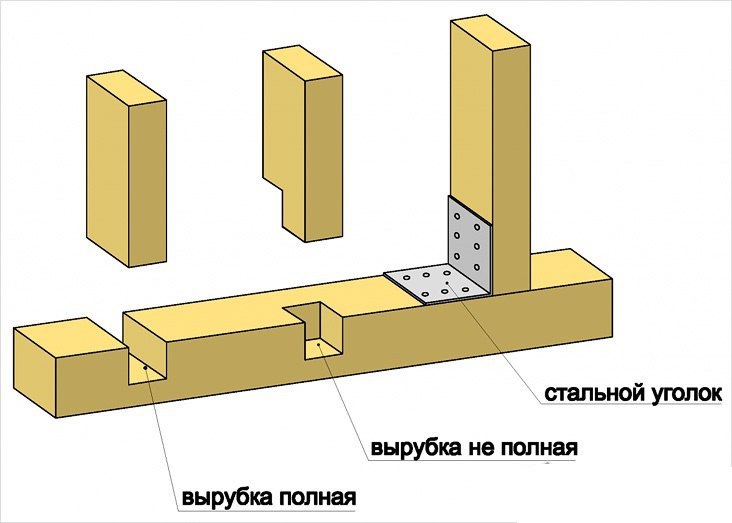

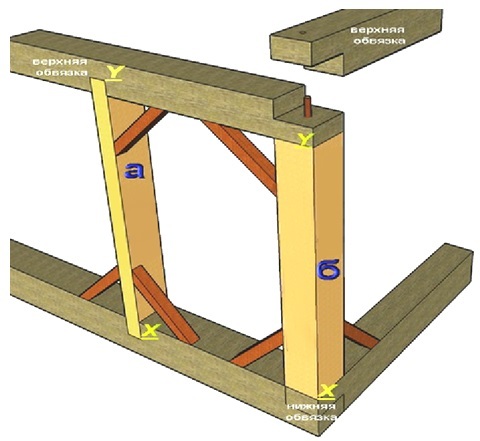

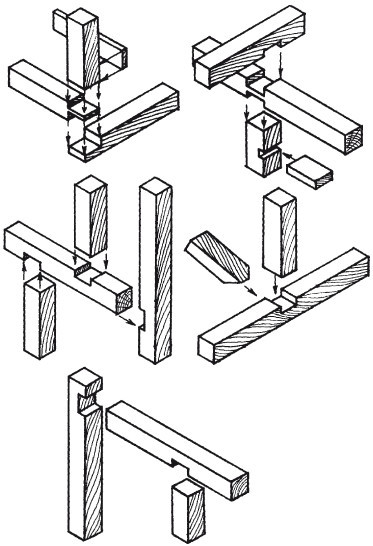

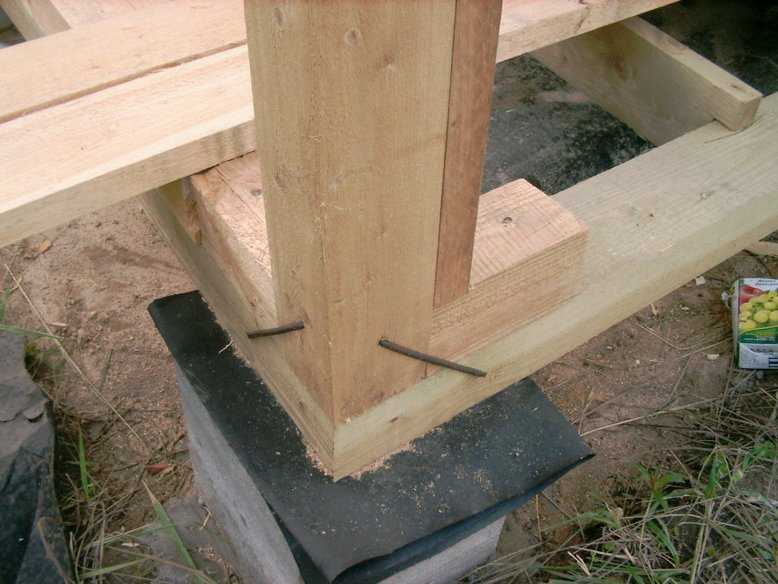

Как соединить три бруса в одной точке: Соединение бруса в углах: 9 основных вариантов

Содержание

Соединение бруса в углах: 9 основных вариантов

Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных  технологий. Так порой  хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.

А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных  домов худо-бедно известна каждому. При  желании таковой можно смастерить и своими  руками.

Главное не напортачить с углами. Ведь  соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так  давайте  же присмотримся к ним повнимательнее.

Содержание

  1. Требование к угловым соединением
  2. Как соединить брус на углах
  3. Угловые соединения с остатком
  4. Односторонний паз
  5. Двусторонний паз
  6. Угловые соединения без остатка
  7. Встык
  8. Встык с фаской
  9. В полдерева
  10. В лапу
  11. Ласточкин хвост
  12. Теплый угол
  13. Коренной шип

Требование к угловым соединением

Перед тем как браться за какую-либо  работу всегда полезно знать, кто именно вы хотите получить на выходе. Это правило  касается и угловых соединений.

А требований тут на самом  деле всего  два:

  • Надежность
  • И не продуваемость

С первым просто. Если брусья не будут между собой  держаться в углах, домик имеет все  шансы развалиться, ведь на стены  в обязательном порядке  действуют  не только вертикальные, а и горизонтальные, разрывающие усилия.

Есть своя логика и во втором  требовании. Дом, где через углы гуляет ветер, не понравится ни одному хозяину.

Как видите, все требования не  лишены логики, вот  только  реализовать их  пытались далеко не одним способом.

Как соединить брус на углах

Хорошо владельцу каркасного дома. На углах никаких  заморочек. Но если  хотите построить сруб, придется выучить не один вид всевозможных стыковок, пока не облюбуете  по душе. Начнем с тех, которыми пользовались  еще на Руси.

Угловые соединения с остатком

Самыми древними и одновременно  самыми надежными считаются угловые соединения с остатком. Это такой вид стыковки, когда на углах стен остаются своеобразные  «хвосты» Такие можно увидеть на любой картинке, где изображена Русская изба. Наши деды  знали, как нужно  строить.

Помимо того, что соединения с остатком  по праву считается самим надежным, так оно еще и лучше всего защищено  от промерзания. Не абы какой  плюс в пользу находчивости предков.

Односторонний паз

Рассматривая основные виды рубки углов, начинать всегда следует с «Одностороннего паза». Это, на самом  деле, достаточно  надежное соединение, между тем не заслужено  пользуется сомнительной  репутацией.

Некоторым, горе специалистам кажется, что при таком варианте стыковки, дерево фиксируется только по направлению  одного вектора, забывая при  этом, что уже следующий венец будет  удерживать конструкцию в строго перпендикулярной плоскости.


Двусторонний паз

Большинство же избушек изготавливались по принципу двустороннего паза.  В этом варианте, на каждом брусе делалось по  две зарубки в четверть  дерева, а потому каждый венец фиксировался  в двух направлениях. Но не в этом плюс.

Как показала практика, гораздо проще вырезать  два паза в четверть  толщины бруса, чем  один в его  половину.  А это в свою  очередь  положительным образом влияет  на скорость всего строительства.


Правда есть еще более надежное и витиеватое соединение в четыре четверти, где пазы отбираются на каждой грани, но на практике оно себя не оправдало. Мороки много, а пользы ничуть не больше чем у двух предыдущих вариантов.

Угловые соединения без остатка

И все же, как бы ни прочны были и красивы выше рассмотренные углы, в современном строительстве они применяются не часто. Уж больно выступающие венцы  ограничивают  варианты будущей фасадной отделки, а она вовсе не обязанная быть деревянной. Сегодня брусовый дом можно обшить  хоть  бы и керамогранитом. Никто и не догадается что под ним ель.

Встык

Самым простым из всех возможных вариантов является соединение встык. При таком ровно срезанный торец бруса подгонялся вплотную под  его  боковую  грань, а чтобы стены не расползались, узел  дополнительно еще можно было зафиксировать и металлическими скобами.

Все просто и понятно, вот  только таким образом мастерить  можно разве что  сарай. Как угловые  щели тут не конопать, как ни герметизируй, а промерзать они будут  обязательно.


Встык с фаской

Более современным и добротным считается соединение встык с фаской. В этом случае в обоих  элементах узла прорезается  по одному пазу, под фаску.

А поскольку брус в доме укладывается в разбежку, то и фаска с каждым рядом будет  менять свой вектор.

Тут можно уже обойтись и без скоб, но теплее  от  этого соединение, увы, не становится. Да и хлопот со всеми  этими вставками немало.

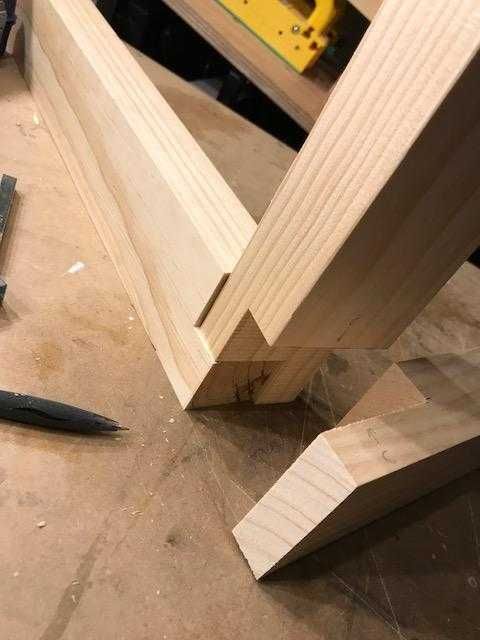

В полдерева

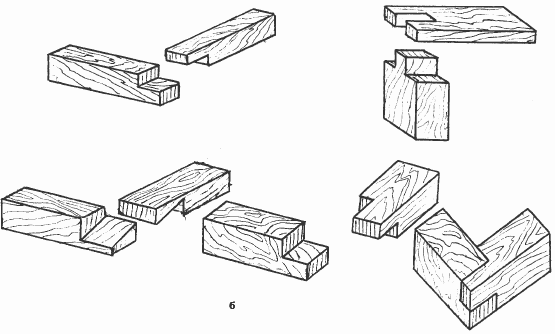

А вот узел в полдерева уже можно  отнести  к наиболее распространённым  современным видам угловых соединений.


Сбитое при таком  запиле нагелями  дерево хорошо  держится кучи, в нем меньше появляется щелей, как результат и сквозняков практически нет. Конечно, и  этот вариант  требует  постоянного  ухода и ежегодного ремонта, но в меньшей степени, чем два предыдущие.

Некоторые умельцы, правда,  пытались, улучшить этот узел,  добавив в него фаску, но на деле овчина получилась  гораздо  дешевле вычинки.

В лапу

Довольно интересным выглядит и соединение в лапу. Оно  немного похоже на то, что мы только что  рассматривали, но продуманные косые  запилы делают  узел  абсолютно статичным.  Выполненным по данной технологии углам не чего боятся  даже небольшой сейсмической активности.


Ласточкин хвост

А вот среди  строителей  беседок, заслуженной популярностью  пользуется доставшийся нам по наследству от предков «ласточкин хвост». По прочности он не уступает даже  сверх надежным соединениям с остатком. Но в отличие от последних, позволяет обустраивать вокруг себя вентилируемый фасад.


Теплый угол

Но все же что  ласточкин  хвост, что соединение в лапу, довольно  сложны в исполнении и требуют  от строителей не дюжего плотничьего  мастерства, которым, если сказать по правде, сегодня обладают единицы. А потому в большинстве случаев при постройке современных  деревянных домов  вы увидите угловое соединение шип-паз,  которое в народе еще называют  теплый угол.


Как видите, вырезать такой узел довольно просто, тем более он  не требует  точной подгонки. Все  щели  заделываются уплотнителем и никаких сквозняков. Ну, а для особо привередливых, мастера немного усовершенствовали соединение, добавив туда  элементы ласточкиного хвоста и сделав его неразрывным.

Коренной шип

Но если  все выше описанные системы вам не подходят и вы хотите использовать в своем  тереме чего посложнее, да понадежнее ваш выбор непременно  остановится на соединении «Коренной  шип». Описывать  его словами  бесполезно, тут  проще один  раз показать.


Впечатляет? А между тем  наши  деды и прадеды довольно часто использовали его в работе. Можно только позавидовать  их упорству.

Конечно, на этом  перечень  угловых узлов вовсе не заканчивается, а при желании вы можете к уже существующим придумать и парочку, от себя. Но чтобы понять саму идею таких  соединений достаточно  будет и вышеизложенного материала.

Дерзайте. Учитесь. Осваивайте основы плотничьего мастерства вместе с нами.

А сейчас  до свидания и до скорых встреч на страницах  сайта про  дачу.

Василий Молька

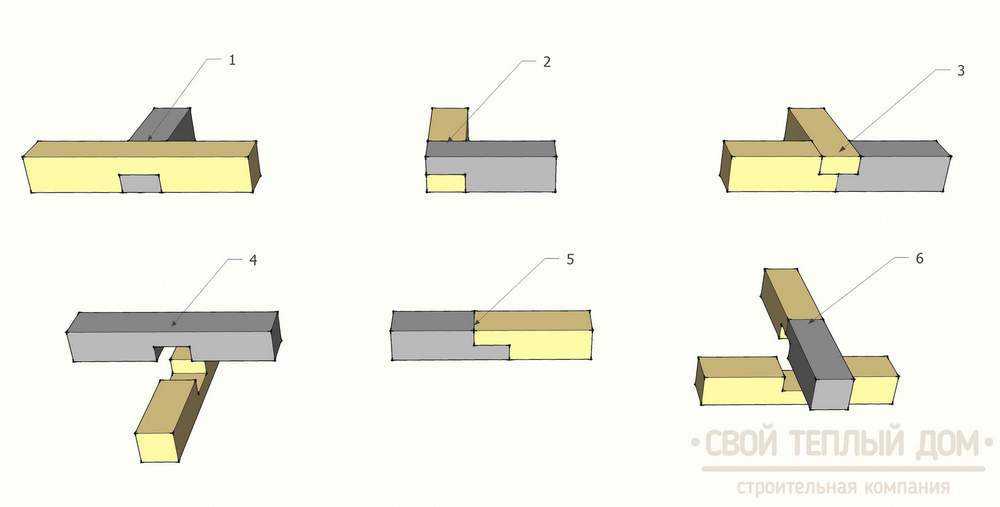

Соединения бруса в углах и прямых стенах дома

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

Очень важные плюсы этого вида рубки:

  • Продувание с улицы минимальное, даже при сильном ветре и в мороз;
  • Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.

Основные виды рубки с остатком

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

Крепление брусьев нагелями
  • Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
  • Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
  • Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.
Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.

Присоединение лучей к сообщениям: какие есть варианты?

8 долей

  • Доля
  • Штифт

Меньшие настилы, которые соответствуют доступной длине стандартных пиломатериалов, позволяют использовать цельные балки, но что вы делаете, когда ваш настил выходит за рамки того, что доступно в хозяйственном магазине? Большие палубы с пролетами балок более 20 футов требуют соединения нескольких балок над стойкой.

Поскольку эти типы соединений представляют потенциальную структурную слабость в настиле, очень важно, чтобы они были выполнены правильно.

Соединение балок над стойками может быть выполнено либо вырезанием паза в стойке и соединением балок над пазом, либо соединением концов каждой балки вместе на вершине стойки и соединением их с помощью оцинкованных металлических заглушек.

В этой статье мы рассмотрим оба метода, как правильно использовать каждый из них, и поможем вам определить, какой из них лучше всего подходит для вашей колоды и уровня навыков. Мы также рассмотрим, как соединить балки, которые встречаются на угловых стойках.


Быстрая навигация

  • Что такое лучи?
  • Зачем вам нужно присоединяться к Beams через сообщения?
  • Почему этот тип соединения важен с точки зрения конструкции?
  • Каковы требования строительных норм и правил для соединения балок?
  • Какие есть варианты соединения балок над стойками?
    • Сращивание
    • Стыковые соединения с заглушкой
    • Угловые соединения
  • Как не следует соединять балки над стойкой
  • Заключение

Что такое лучи?

Балки представляют собой конструкционные элементы пиломатериалов, поддерживаемые стойками и фундаментами, которые обеспечивают поддержку балок, которые проходят перпендикулярно над ними. Балка может состоять из одного большого куска пиломатериала, обычно толщиной 4 дюйма или более, или из двух-трех кусков пиломатериала 2-кратного размера, скрепленных болтами. Балки либо проходят поверх столбов, удерживаясь на месте специальными скобами, либо вставляются в выемку, вырезанную из столбов.

Зачем вам нужно присоединяться к Beams через сообщения?

Палубы часто имеют большие размеры, чем максимальная длина габаритных пиломатериалов, доступных для создания балки. Самая длинная балка, которую можно купить, обычно составляет 20 футов. Однако в некоторых магазинах пиломатериалов есть балки длиной не более 16 футов.

Если у вас есть настил, размеры которого превышают эти, единственный способ обеспечить поддержку — увеличить длину балок, соединив их концы. В дополнение к общей длине, некоторые балки также должны быть соединены в углах.

Почему этот тип соединения важен с точки зрения конструкции?

Стык между двумя балками представляет собой структурную слабость каркаса настила. Короче говоря, непрерывный кусок пиломатериала намного прочнее, чем два куска пиломатериала, соединенные вместе.

При отсутствии соответствующей поддержки это слабое место в балке может прогибаться под весом соединений и настила, создавая серьезные структурные проблемы и делая настил небезопасным. По этой причине крайне важно, чтобы соединения выполнялись только над стойками, чтобы обеспечить дополнительную поддержку, в которой они нуждаются.

Это означает, что требуется тщательное планирование, чтобы убедиться, что куплены балки нужной длины, чтобы стык заканчивался над стойками.

Обычно это не означает покупку самых длинных доступных пиломатериалов. Например, настил с линией из трех стоек, отстоящих друг от друга на 12 футов, потребует, чтобы две балки были соединены над средней стойкой, которая находится на расстоянии 12 футов от центра каждой внешней стойки до центра. В этом случае настил требует, чтобы каждая балка имела длину 12 футов, чтобы сделать соединение над стойкой.

Правильное планирование позволит вам приобрести пиломатериалы нужной длины для балок и свести к минимуму отходы.

Каковы требования строительных норм и правил для соединения балок?

В Международном жилищном кодексе (IRC) особо указано, что стыки многопролетных балок должны располагаться над столбами (R507.6). Это означает, что каждый кусок балки должен выступать за стойку как минимум на один дюйм, чтобы быть «в коде».

В идеале стык должен располагаться посередине стойки, чтобы обеспечить достаточное покрытие с обеих сторон и предотвратить смещение стыка с опорной стойки. Всегда проверяйте местные строительные нормы и правила, чтобы узнать, есть ли дополнительные требования.

Какие есть варианты соединения балок с постами?

Когда дело доходит до соединения балок настила над стойками, у вас есть два варианта. Эти варианты варьируются от стыкового соединения, которое, возможно, является самым простым вариантом, до сращивания, которое требует больше времени, но может привести к более эстетичному виду.

В этом разделе мы рассмотрим каждый тип соединения, а также плюсы и минусы каждого типа. Имейте в виду, что какой бы метод вы ни выбрали, он должен соответствовать всей колоде. Стойка, в которой используется метод сращивания, должна использовать сращивание на всех соединениях стойки и балки, а не только на тех местах, где балки соединяются для достижения единообразного вида.

Это решение также необходимо принять до начала строительства, так как выбранный тип соединения будет определять длину и глубину опорных стоек.

Сращивание

Сращивание включает в себя вырезание выемки в стойке для поддержки двух концов балок. Выемка делается достаточно широкой, чтобы поддерживать всю ширину балки, и достаточно глубокой, чтобы верхняя часть балки была на одном уровне с верхней частью стойки.

После того, как концы балки установлены, несколько болтов устанавливаются через балку и оставшуюся ширину стойки. Этот метод эффективен, потому что он позволяет весу балки полностью опираться на стойку, позволяя при этом надежно прикрепить балку к стойке с помощью болтов.

Несмотря на то, что вы вырезаете часть столба из-за того, что балки оказывают давление на столб, он по-прежнему сохраняет всю свою структурную целостность.

Для выполнения этого метода вам понадобятся циркулярная пила, ручная пила, угольник и долото. Начните с разметки выемки, чтобы два конца балки соединились и идеально вошли в выемку. В противном случае соединение не будет конструктивно прочным.

Сделайте это, измерив точную ширину и глубину балки. Хотя это может показаться очевидным, гораздо проще сделать необходимые разрезы перед установкой балки в землю, чем пытаться сделать это уже постфактум.

Отметив конец столба, используйте циркулярную пилу, чтобы сделать начальные надрезы. Из-за круглой формы полотна пилы вы не сможете выполнять пропилы одной циркулярной пилой.

Не делайте надрезов больше размеров выемки, чтобы завершить надрез, так как это значительно ослабит стойку.

Вместо этого используйте сабельную пилу или ручную пилу для окончательной обработки. Когда разрез завершен, вставьте долото в разрез и с помощью молотка выбейте паз.

Затем вам нужно будет использовать молоток и долото, чтобы очистить разрез, чтобы балка могла плотно прилегать к стойке в выемке. При установке балки убедитесь, что каждый из двух концов опирается как минимум на один дюйм стойки для поддержки.

Используйте два оцинкованных болта на концах каждой балки, чтобы прикрепить балку к стойке. Этот метод создает прочное соединение, так как каждая балка надежно закреплена на стойке болтами, а вес полностью поддерживается стойкой, на которой они покоятся.

Этот метод также более привлекателен, чем соединение встык, так как не требует больших металлических пластин, которые могут выглядеть неприглядно, если видна рама настила.

Тем не менее, этот метод требует больше времени и требует большего мастерства, поскольку он включает вырезание пазов и изрядное количество долбления, чтобы создать паз, который будет соответствовать концам балки.

Стыковое соединение с заглушкой стойки

Стыковое соединение предполагает размещение двух концов балки прямо на верхней части стойки. Два конца каждой балки крепятся к стойке заглушкой, специально разработанной для соединения двух балок, а также для надежного крепления обеих балок к опорной стойке.

Как и в случае с другими типами соединений, важно, чтобы каждый из двух концов балок имел под собой по крайней мере один дюйм стойки, чтобы обеспечить достаточную поддержку всего соединения.

При создании стыкового соединения начните с установки соответствующей заглушки поверх стойки. Эти колпачки обычно имеют заранее подготовленные отверстия для оцинкованных гвоздей или шурупов, что упрощает их установку. После того, как два конца каждой балки окажутся в цоколе, завершите установку, установив крепления в заранее подготовленные отверстия.

Есть несколько моментов, о которых следует помнить при использовании этого метода. Многие заглушки предназначены либо для сплошных балок, либо для многослойных балок, поэтому обязательно приобретите заглушку, которая совместима с конструкцией вашей палубы, чтобы обеспечить безопасное и надежное соединение.

Стыковые соединения являются привлекательным вариантом, поскольку они не требуют дополнительной резки и сохраняют всю структуру стойки, исключая любую потерю структурной целостности. Тем не менее, металлические соединители могут быть неприглядными, что делает их непривлекательным вариантом для более высоких дек, где виден каркас деки.

Крайне важно приобрести галстук, размер которого соответствует размеру стоек на вашей палубе.

Крепление балки к стойке 4×4

Соединители для стоек 4×4, такие как эта модель регулируемой крышки стойки Simpson Strong Ties, состоят из двух частей. Нижняя часть оборачивается вокруг стойки с обеих сторон. Каждая деталь имеет четыре точки соединения, которые крепятся к стойке, чтобы объединенная балка не смещалась со стойки.

Нижняя часть каждой детали тянется на 2-1/2 дюйма вниз по стойке, создавая достаточную площадь поверхности для надежного соединения. Верхняя часть каждой детали служит соединителем для соединения. Металлическая деталь длиной 6 дюймов и шириной 3 дюйма надежно удерживает стыкуемые концы двух стропил вместе с обеих сторон, обеспечивая прочное соединение.

Крепление балки к стойке 6×6

Этот соединитель Simpson Strong Ties для стоек 6×6 работает немного по-другому. Он также состоит из двух частей; однако вместо того, чтобы обхватывать обхват стойки, скоба располагается сверху стойки с выступами, которые зацепляются за стойку с обеих сторон. Каждая из двух 2-1/4-дюймовых петель имеет по два предварительно просверленных отверстия для оцинкованных крепежных деталей.

После установки два кронштейна удерживают каждый конец соединительных балок со сторонами высотой 2,5 дюйма и проходят по всей ширине стойки 6×6. Четыре предварительно просверленных отверстия с каждой стороны надежно удерживают балки над стойкой.

Угловые соединения

В некоторых конструкциях настила необходимо соединить две балки на угловой стойке.

Соединение балки через угол может быть немного сложнее, но вполне выполнимо. Он включает в себя выполнение нескольких типов соединений с двумя слоями балки, чтобы гарантировать, что соединение не разорвется со временем.

При таком типе соединения имеет смысл устанавливать каждый слой балок отдельно, а затем прикреплять отдельные слои после соединения.

Начните с укладки двух внутренних балок. Создайте стыковое соединение над стойкой между двумя балками, используя для соединения оцинкованные крепежные детали.

Убедитесь, что головки креплений утоплены, чтобы головки креплений не выступали из досок. Это позволит внешним частям балок прилегать к внутреннему слою на стыке.

После того, как две балки будут соединены в углу, соедините внешние слои балок. При выполнении этого соединения используйте соединение под углом 45 градусов с помощью торцовочной пилы. Соедините концы оцинкованными застежками так, чтобы обе части имели опору не менее одного дюйма от столба.

Убедитесь, что противоположные концы каждого слоя балки совпадают при резке и создании соединений над стойкой.

При использовании различных типов соединений для каждого слоя швы будут расположены в шахматном порядке, создавая более прочное соединение между двумя балками. После того, как стыки будут на месте, добавьте крепежные элементы по всей длине балок, чтобы скрепить каждый из двух слоев балки вместе.

В некоторых случаях может потребоваться создание углового соединения не под прямым углом. В этом случае сначала используйте тот же метод соединения для внутреннего слоя двухслойной балки.

Вместо стыкового соединения под углом 90 градусов сделайте косые пропилы на обеих досках, чтобы учесть угол настила. Как только это соединение выполнено, соедините внешние слои балки, используя разрез под углом. Это позволит расположить швы в шахматном порядке, создавая прочное соединение.

Опять же, не забудьте закрепить каждый слой каждой балки вместе после выполнения углового соединения.

После создания стыка необходимо еще прикрепить балки к стойке. Используйте металлический галстук, такой как эта модель от Simpson Strong Ties. Эта стяжка крепится к внешней части балки и внешней части стойки с помощью оцинкованных крепежных деталей. Это предотвращает соскальзывание сустава со стойки с течением времени.

Как не соединять балки над столбом

Есть правильный способ соединения балки над столбом и неправильный способ. В этом разделе будут рассмотрены некоторые из наиболее распространенных ошибок при соединении балок.

Пожалуй, наиболее распространенной ошибкой является создание соединения, в котором не используются стойки для поддержки. Как мы упоминали ранее, соединения представляют собой структурную слабость в балке.

Ни стыковое соединение, ни сращенное соединение не обладают структурной целостностью, способной выдержать временную и постоянную нагрузку настила без дополнительной опоры в виде стойки. Соединение без поддержки в конечном итоге провиснет и создаст опасные структурные проблемы в палубе.

Имея это в виду, сделайте так, чтобы конец каждой балки поддерживался стойкой и придерживался правила 1 дюйма.

Некоторые домовладельцы совершают ошибку, присоединяя балки к столбу, прикрепляя их сбоку с помощью болтов вместо того, чтобы класть балки сверху на столб. Это часто делается путем склеивания двух слоев балки вокруг столба.

В этом методе весь вес балки, лаг и настила приходится на крепления, а не на столб.

В отличие от столбов, металлические болты не обладают достаточной прочностью, чтобы выдержать такой вес. Этот тип конструкции может привести к срезанию болтов под нагрузкой настила и живого веса, что приведет к обрушению частей настила, что может привести к серьезным травмам.

Балки должны лежать поверх стоек, чтобы должным образом поддерживать каркас настила.

Существуют также распространенные ошибки при вырезании канавки для стыкового соединения. При вырезании стойки для создания стыкового соединения один утвержденный метод соединения балок работает только в том случае, если все сделано правильно.

Слишком большая выемка может вызвать проблемы со структурой, а слишком мелкая выемка не позволит стойке адекватно поддерживать балку. Имея это в виду, сделайте надрез нужной глубины, чтобы внешний край балки прилегал к стойке заподлицо.

Кроме того, убедитесь, что размер стойки позволяет вырезать паз, сохраняя при этом достаточно древесины, чтобы надежно удерживать балку на месте в пазу. Для этого должно хватить примерно половины ширины луча.

Заключение

При строительстве больших настилов, требующих пролетов более 20 футов, или в случаях, когда сложно найти более длинные пиломатериалы, единственный способ получить длину, необходимую для поддержки соединений настила, — это соединить две балки над стойкой.

Используя соединение внахлест или встык для соединения концов двух балок, вы можете создать структурно прочное соединение, гарантирующее, что оно не создаст слабое место в раме вашего настила. Как и при любом строительстве, обязательно ознакомьтесь с местными строительными нормами, чтобы убедиться, что тип используемого вами метода соединения балок указан в нормах.

Евгений Сокол

Евгений большую часть своей жизни увлекается рукоделием и особенно любит заниматься творчеством, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Соединения стоек и балок — деревянная рама HQ

Главная » Детали конструкции деревянного каркаса » Соединения стоек и балок

Соединения стоек и балок, соединения деревянных рам / 1 Комментарий

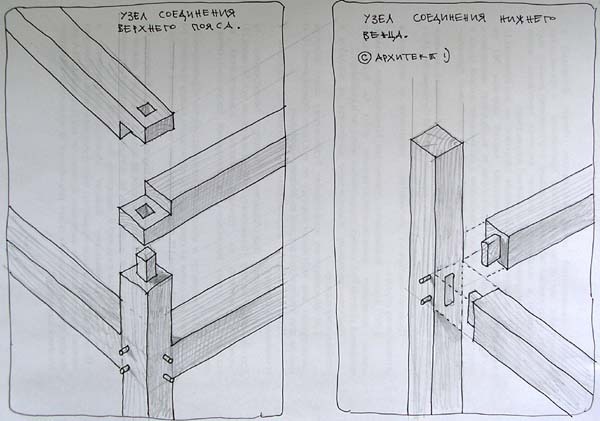

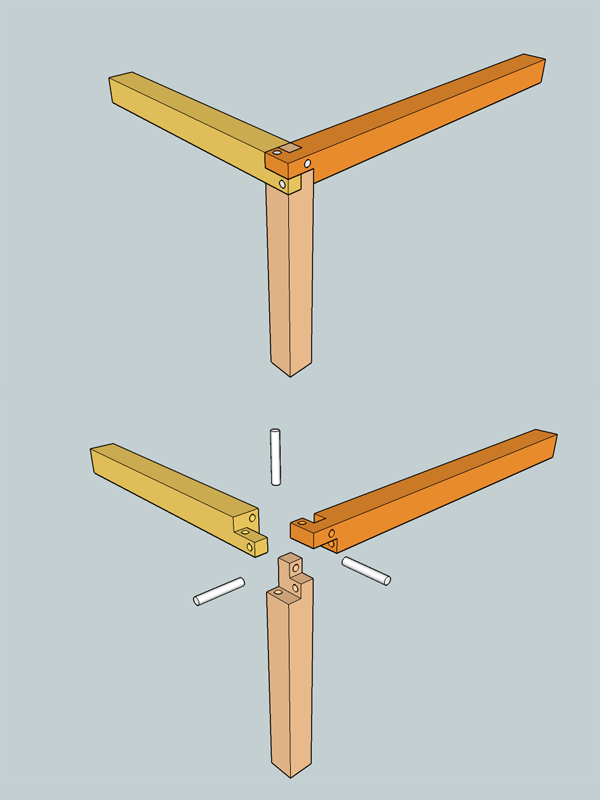

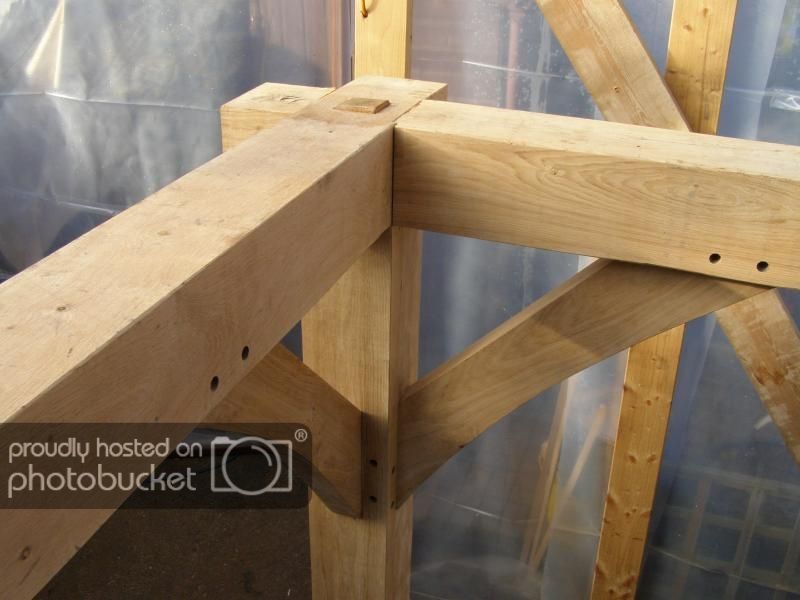

Одна из многих уловок в торговле деревянными каркасами, угловое соединение деревянной рамы со шлицами и шипом является отличным решением проблемы соединения нескольких бревен в одной точке.

Соединения стоек и балок, столярные изделия между балками / 4 комментария

Ищете способ сократить время, затрачиваемое на вырезание коленного бандажа, или, возможно, у вас нет инструментов, чтобы вырезать все эти пазы для шипов? Как бы вы хотели вариант, который упрощает резку, но при этом дает вам прочность и внешний вид традиционных столярных изделий с врезным и шиповым соединением?

Соединения стоек и балок, деревянные каркасные столярные изделия / 4 комментария

Столярные изделия требуют некоторого размышления, когда у вас есть две балки, соединяющиеся на одной стойке.

Цель состоит в том, чтобы создать прочное соединение и избежать удаления слишком большого количества древесины с пиломатериала. Одним из решений является угловое соединение с помощью бочкообразных болтов.

Соединения стоек и балок, столярные изделия для крыш, столярные изделия из деревянного каркаса / 8 комментариев

Стропила вставлены в стойку шкворня. В этом примере в стойку врезан корпус диаметром 1 дюйм, и нагрузка на крышу воспринимается несущей поверхностью корпуса. В верхнюю часть стропила врезаются втулки под цельнорезной стержень и крепятся к стойке 9.0003

Соединения стоек и балок, кровельные столярные изделия, соединения деревянного каркаса / 2 комментария

В этом примере столярных изделий мы подробно описываем два варианта этого шарфа с двойным шипом. В первом используется клин из твердой древесины для соединения двух частей, а в другом используются штифты. Если вы хотите или нуждаетесь в лучшем […]

Соединения стоек и балок, соединения стали с деревом / 10 комментариев

1. Первый вариант крепления к балке Использование бочкообразных болтов — отличный способ снять напряжение с соединения, а также он популярен при строительстве столбов и балок. Простота установки и сверления отверстий в …

Бочковые болты Подробнее »

Соединения стоек и балок, соединения стали с деревом, соединения деревянных рам / 2 комментария

При проектировании рамы общее правило заключается в том, чтобы стараться не допускать столкновения слишком большого количества бревен в одной точке. Это не всегда достижимо. В этом примере мы обращаемся к одному из самых распространенных случаев, когда нам нужно …

Четыре луча в столб – два пути Подробнее »

Соединения стоек и балок, соединения стали с деревом / 4 комментария

  На этой детали соединительной пластины стойки и балки показано, как использовать скрытый соединитель из алюминия для соединения деревянной балки со стойкой. Соединитель представляет собой кусок анодированного алюминия в форме буквы «Т», в котором один …

Соединительная пластина для скрытых стоек и балок Подробнее »

Соединения кирпичной кладки/бетона с деревом, столбов и балок, соединения стали с деревом, соединения деревянного каркаса / 4 комментария

 Несколько месяцев назад команда Connext познакомила нас с новым типом соединителя для деревянных конструкций, используемым в конструкции стоек и балок, под названием Connext Connector.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
