Как соединить полипропиленовые трубы без пайки: 7 способов соединения полипропиленовых труб без пайки и сварки

Как соединить пластиковые трубы без пайки с применением фитингов, муфт, фланцев или клея

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.
Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.

Как правильно спаивать полипропиленовую трубу

Прежде всего, проверить трубу на наличие каверн, шероховатостей и вмятин. Если все в порядке, то алгоритм действий будет следующий:

• нужно выяснить, при какой температуре паяется полипропиленовая труба выбранного вами диаметра, какой должна быть «технологическая пауза» и время остывания соединений;
• оснастить паяльник для труб насадками необходимого размера. Те, кто знает, как правильно спаять полипропиленовые трубы, насадку более крупного диаметра, если их устанавливается несколько, располагают ближе к ручке паяльника. Это обосновано, если паяльник имеет мечевидную форму, и удобно в случае с трубкообразным паяльником для пнд труб;
• установить необходимый уровень температуры на паяльнике для труб, используя регулятор. Если прибор не имеет указателя температуры, дождитесь, пока паяльник нагреется, и погаснет индикатор на самом устройстве;
• обрезать, при необходимости, трубу под нужный размер.

Световой индикатор на корпусе паяльника подскажет, когда прибор готов к работе

Полезный совет! Температура паяния полипропиленовой трубы достаточно высока, и существует опасность ожога от случайного прикосновения к нагретым элементам. Обязательно используйте защитные перчатки.

Соединение фитингами

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.
Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

С использованием фланцев

Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.
Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

• чугунного корпуса;
• двух гаек;
• прокладок из резины;
• четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Пайка труб из пропилена небольшого диаметра своими руками

Речь пойдет о таких трубах, которые чаще всего применяются при разводке внутри дома, т.е. о трубах диаметром 20 мм. Допустим, нам требуется произвести спайку трубы и примыкающего к нему углового фитинга.

Пайка труб из пропилена такого диаметра без труда может быть произведена, если под рукой имеется какой-то безопасный источник огня, каким может являться, например, вот такая миниатюрная газовая горелка.

По существующим регламентам и для обеспечения необходимого качества соединения труба должна заходить в фитинг на 14 мм. Чтобы не произошло нарушения данного норматива, целесообразно заранее отмерить это расстояние от края трубы и карандашом поставить метку.

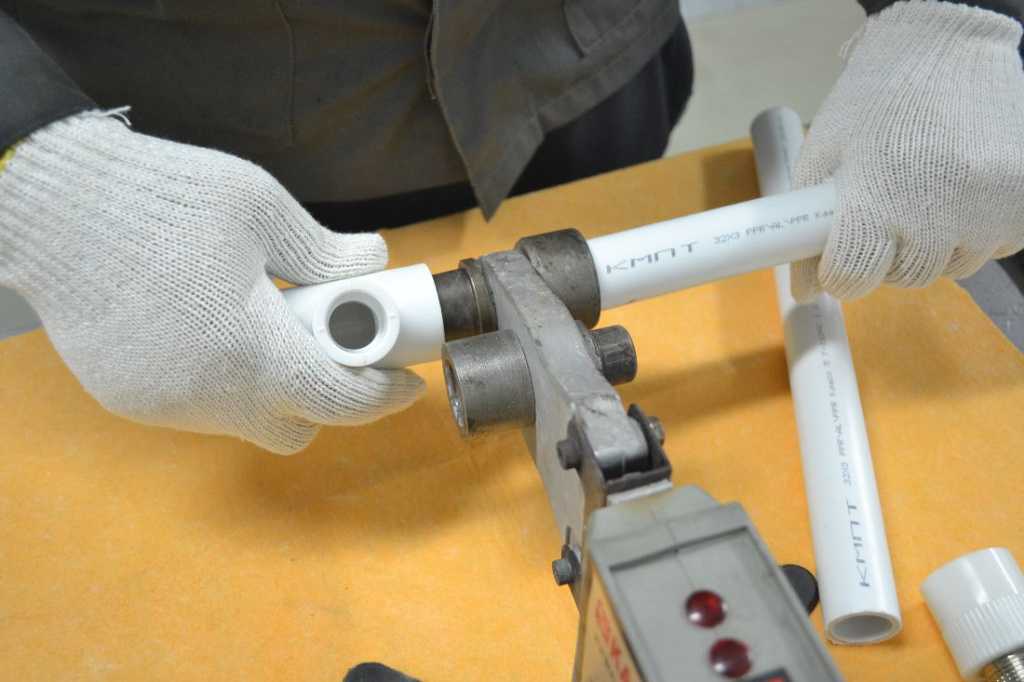

Сделав это, можно приступать к глубокому разогреву спаиваемых элементов. Фитинг, естественно, должен разогреваться изнутри.

Разогрев конца трубы производится снаружи.

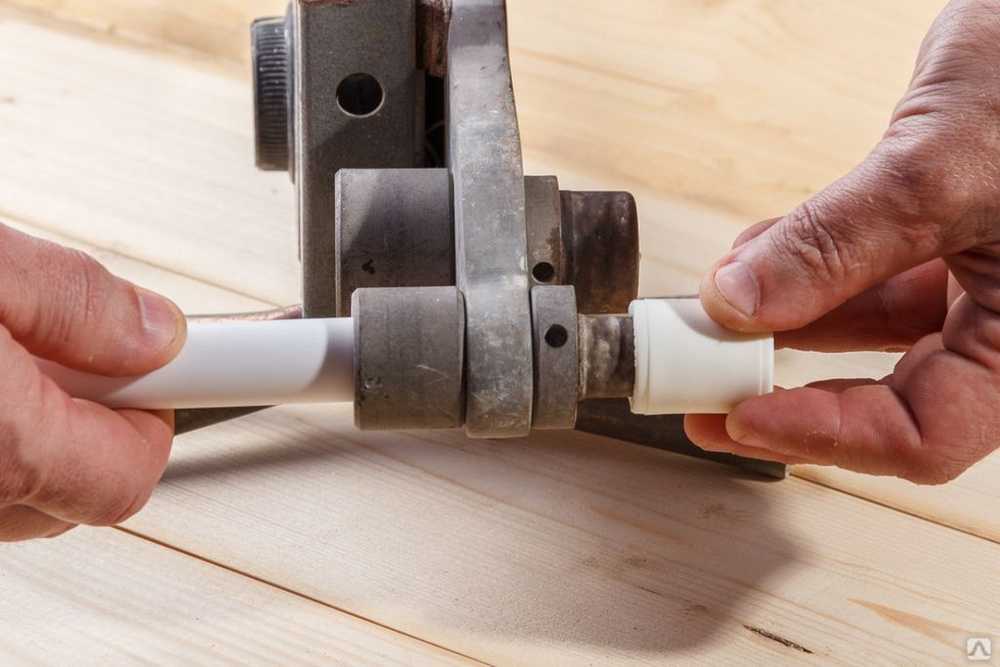

Когда обе детали хорошенько разогреты, их можно вставлять друг в друга.

Вставляя трубу, следует ориентироваться на нанесенную ранее карандашную метку, которая должна оказаться точно по краю фитинга.

После этого выполненное соединение следует охладить, не подвергая его никаким внешним воздействиям. Охлажденное место спайки будет очень прочным и ни в коей мере не уступит по прочности тем соединениям, которые обычно производятся с помощью специальных сварочных аппаратов, о которых мы уже рассказывали. В этом можно убедиться, разрезав только что выполненное место спайки.

Как видно на приведенном выше фото, место стыка трубы и фитинга является совершенно монолитным, и такую трубу можно без малейшей опаски включать в состав домашней системы водоснабжения.

Итак, если вам необходима пайка труб из полипропилена, вы без труда сумеете выполнить эту работу своими силами, не приобретая для этого никаких специальных инструментов. Для этого достаточно лишь взять себе на заметку приведенную нами рекомендацию.

Узнаем как соединить полипропиленовую трубу с полипропиленовой без пайки фитингами? Узнаем как будет правильно соединять полипропиленовые трубы?

Если есть необходимость в монтаже пластиковых труб, то наиболее часто для этого используют, так называемую, холодную сварку. Данная технология предполагает использование клеевого состава специального назначения и фитингов.

Плюсы использования соединения труб без горячей пайки

Если вы задумались о том, как соединить полипропиленовую трубу с полипропиленовой, то можно использовать способ, который предусматривает применение специальных фитингов. Данная методика имеет множество преимуществ, среди них особенно можно выделить повышение оперативности монтажа систем водоотведения и водоснабжения, уменьшение возможности протечек, которые могут иметь место быть при сварке встык или при химическом соединении. Помимо прочего, описываемая технология менее трудоемка, а также предполагает меньший расход электроэнергии. Помимо прочего, она сопряжена с меньшей материалоемкостью. Монтажные работы стоят достаточно дешево. С помощью фитингов и клея можно соединить трубы всевозможных диаметров, которые варьируются в пределах от 6 до 400 миллиметров.

Сравнение холодной пайки с механическим и сварным соединением

Перед тем как соединить полипропиленовую трубу с полипропиленовой, вы должны рассмотреть все преимущества холодного способа пайки. Таким образом, данная методика, при незначительной материалоемкости, быстроте и качестве проводимых работ, не уступает традиционной сварке. Подобная технология склеивания не предусматривает применения специального оборудования, что значительно упрощает манипуляции. Не придется использовать и специальный аппарат, предназначенный для сварки, который при эксплуатации потребляет достаточно внушительное количество электроэнергии. За счет этого удается снизить себестоимость монтажных работ. Если перед вами стоит задача, как соединить полипропиленовую трубу с полипропиленовой, то стоит сравнить клеевое соединение с помощью фитингов и механическое сопряжение элементов. Последняя технология не столь энергозатратна, однако более материалоемка. Это обусловлено необходимостью приобретения дополнительных фитингов, что приводит к удорожанию работы.

Особенности соединения с помощью фитингов и клея

Если вы не знаете, как соединить полипропиленовую трубу с полипропиленовой, то важно ознакомиться с технологией холодной сварки. Для этого предстоит использовать клей, который предназначается для соединения труб с деталями по типу фитингов. Последние наиболее часто выполняются из хлорированного поливинилхлорида. Клей после нанесения начинает растворять поверхности деталей на 1/3 толщины. Это позволяет реализовать диффузионную холодную сварку. На данный процесс влияет температура и влажность воздуха. Перед тем как соединять полипропиленовые трубы с помощью холодной сварки и фитингов, необходимо убедиться в том, что температура окружающей среды находится в пределах от 5 до 35 градусов. Если есть необходимость в проведении монтажных работ при температуре ниже нуля, то следует приобрести морозостойкий клей, который может наноситься до тех пор, пока отметка термометра не опустится до -18 градусов. Если работа осуществляется при жаркой погоде, то склеивание нужно производить в гораздо более короткие сроки, что исключит возможность высыхания состава до момента свершения манипуляций. Перед тем как соединять полипропиленовые трубы с помощью описываемой технологии, необходимо убедиться в том, что клей обладает однородной консистенцией, достаточной текучестью и не имеет посторонних включений.

В перерывах между проведением работ тару с клеевым составом необходимо закрыть как можно более плотнее, что исключит испарение летучих активных компонентов.

Технология соединения труб с помощью фитингов и клея

Если вы решили использовать метод холодного соединения, то нужно воспользоваться ниже описанной технологией. На первом этапе нужно отрезать часть трубы таким образом, чтобы удалось получить элемент необходимой длины. Для чего рекомендуется использовать труборез, специальные ножницы или ножовку по металлу, последняя из которых обладает достаточно мелкими зубцами.

Если вы задумались над вопросом о том, как правильно соединять полипропиленовые трубы, то на следующем этапе на конце изделия снимается фаска, при этом важно соблюсти угол, равный 15 градусам. В процессе проведения данных манипуляций используются фаскосниматель, важно исключить образование заусенцев. Следующим шагом станет тщательная очистка раструба фитинга, а также трубы от пыли, грязи и влаги.

Совет мастера

Для того чтобы добиться эффективной очистки соединяемых элементов, нужно применить очистители, предназначенные для труб, выполненных из ХПВХ. С помощью данного состава удастся достаточно хорошо подготовить поверхности для дальнейшего склеивания.

Нюансы проведения работ

Если перед вами стоит задача, как соединить полипропиленовые трубы без паяльника, то на следующем этапе можно осуществлять нанесение клея. Использовать при этом нужно кисть, аккуратно распределяя состав по поверхности раструба и трубы. Элементы вставляются друг в друга, для равномерного распределения состава, нужно повернуть фитинг на 90 градусов относительно трубы. Детали фиксируются на 30 секунд, в процессе чего не следует осуществлять повторного поворачивания. Весь процесс важно завершить в течение 1 минуты. Если вы задумались о том, как соединить полипропиленовые трубы без пайки, то после окончания склеивания нужно проверить наличие валика, который представляет собой равномерный клеевой слой, расположенный по окружности. Возможно, придется избавиться от избыточного количества клея, используя мягкую ветошь.

Почему стоит использовать холодный метод соединения пластиковых труб

Перед тем как соединить полипропиленовые трубы фитингами, нужно взвесить все положительные отрицательные стороны остальных технологий. Если речь идет о клеевом соединении, которое было описано выше, то стоит выделить плюсы, заключающиеся в возможности осуществления качественного монтажа труб даже в тех местах, доступ к которым особенно затруднен. Мастеру не придется использовать дополнительное дорогостоящее оборудование, которое способно потреблять в процессе эксплуатации большое количество электроэнергии. Весь процесс есть возможность осуществить самостоятельно, не прибегая к помощи профессиональных компаний. В процессе склеивания деталей происходит образование структуры монолитного типа, которое обеспечивает герметичность стыка. Если вы решите использовать клеевую холодную сварку, то, в отличие от обычной, на внутренней поверхности изделия не будет образовываться наплывов, которые способны сузить просвет и поспособствовать оседанию твердых частиц.

Заключение

Если соблюсти присоединение полипропиленовых труб между собой, соблюдая вышеописанные несложные правила и рекомендации, то протечки и провисания трубопровода будут исключены. Срок службы трубопровода, смонтированного по подобной методике, может достигать 50 лет.

Как врезаться в полипропиленовую трубу без пайки: возможные варианты

Относительно новые пластиковые трубы со времени своего появления на рынке начали теснить своих главных конкурентов — металлические изделия. Это «нашествие» продолжается до сих пор, причем довольно успешно. Причины — невысокая цена пластика, отсутствие угрозы коррозии, долговечность и возможность самостоятельного монтажа. Для соединения отрезков полипропиленовых труб используют специальное сварочное оборудование, однако не всегда оно есть у мастера под рукой, а необходимость в ремонте, добавлении какого-либо ответвления возникает довольно часто. В этом случае появляется вполне резонный вопрос: как врезаться в полипропиленовую трубу без пайки. Ответов на него есть несколько, поэтому надо познакомиться со всеми способами, а потом выбрать оптимальный вариант для конкретного «фронта работ».

Когда можно обойтись без пайки?

Искать ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, мастерам приходится в нескольких случаях. Во-первых, далеко не у всех такой прибор «завалялся» в хозяйстве. А искать по знакомым, арендовать или покупать сварочное оборудование или неохота, или нет времени/возможности. Иногда врезка в ПП трубу без специального устройства может считаться оптимальным способом, поэтому так поступают даже опытные мастера. Это решение осознанно принимают в нескольких случаях:

при обустройстве временных трубопроводов;

когда соединить предстоит всего пару-тройку стыков;

после покупки счетчиков или дополнительных сантехнических приборов;

если требуется быстро заменить участок трубопровода, на котором появился дефект;

когда работу с полипропиленовыми трубами ведут на системе, где невысока гидравлическая нагрузка, первый пример — канализация.

Альтернативный метод монтажа может потребоваться еще в одном случае: когда возникает необходимость сделать соединение разъемным, чтобы был шанс время от времени разбирать участок для обслуживания.

Плюсы и минусы идеи

Сварка полипропиленовых труб с помощью специального оборудования была и остается идеальной технологией. Поэтому прежде чем принимать решение насчет использования альтернативных методов, надо познакомиться с их преимуществами и недостатками. К плюсам относятся:

небольшие расходы, так как мастеру не придется арендовать или покупать сварочное оборудование;

легкость монтажа: при использовании технологии пайки, наоборот, необходимо следовать точной инструкции, любой отход от нее сделает соединение ненадежным;

скорость восстановления участка трубопровода в том случае, если произошла авария: альтернативные методы дают шанс быстро избавиться даже от серьезного прорыва.

Но любой альтернативный метод не может называться идеальным. Первый, не самый большой недостаток некоторых методов врезки в полипропиленовую трубу без пайки — более длительный монтаж. Однако необходимость потратить дополнительное время вряд ли может считаться веской причиной для отказа от этой операции.

Небольшие расходы нередко превращаются в приличные траты. Ненадежность соединения, которое способно рано или поздно «рвануть», — еще один аргумент, который приводят противники альтернативных методов.

Как соединяют пластиковые трубы без паяльника?

До того как переходить к технологиям врезки в полипропиленовые трубопроводы, нужно остановиться на методах соединения разных пластиковых труб без сварки. Есть несколько способов, позволяющих добиться желанной цели. Одни из них используют не очень часто, другие, наоборот, применяют практически все мастера. К самым популярным методам причисляют 6 технологий.

1. Электросварные седелки. Они используются для пластиковых изделий одного вида — для полиэтилена низкого давления. Он расправляется при подаче напряжения от сети.
2. Стыковка ПП труб с помощью фланцев. Данное соединение считается максимально надежным: для него используют болты, их вкручивают в отверстия, предусмотренные в элементах.
3. Использование специальных элементов — труб большего диаметра, они имеют раструбы, уплотнительные манжеты. Стыки надежно защищают резиновыми уплотнителями. Это вариант, подходящий для безнапорных трубопроводов.
4. Соединение элементов с помощью муфт. Перед монтажом на трубе нарезают резьбу. Чтобы обеспечить максимальную герметичность отрезка, ее обматывают паклей, ФУМ-лентой или обмазывают специальной сантехнической пастой. Однако лучший вариант — сварное соединение.
5. Использование практичных компрессионных элементов, или пресс-фитингов — из стали или чугуна. Этот вариант подходит в том случае, когда диаметр труб небольшой. Плюсы фитингов — широкий ассортимент, позволяющий монтировать участки трубопроводов под различными углами.
6. Использование клеевого состава. Этот способ имеет серьезное ограничение. Он совершенно не подходит для водопроводов с горячей водой. Исключение есть: это марки, способные выдерживать высокие температуры. Клей наносят на детали, соединяют, затем оставляют сохнуть. Это минус, так как нужен достаточно большой перерыв в эксплуатации коммуникации. Многие мастера «заклеймили» этот метод как самый ненадежный.

Каждый хозяин по-своему ответит на вопрос, как врезаться в полипропиленовую трубу без пайки. На решение относительно способа работы обязательно повлияет тип используемых элементов, их размер и предназначение конкретного трубопровода.

Использование фланцев

Такое соединение получается максимально надежным: стыки способны выдерживать давление до 16 атмосфер и высокую температуру. Диаметр трубопровода, для которого возможна эта операция, составляет от 20 до 1200 мм.

Сначала на обоих концах соединяемых элементов делают срез, но следят за тем, чтобы не образовались заусенцы. Затем на них устанавливают прокладки, максимальное расстояние от торца — 10 мм. На резиновые уплотнители надевают фланцы, соединяют их болтами и осторожно затягивают.

Соединение пресс-фитингами

Это второй популярный способ, используемый там, где необходимо обеспечить разветвление или поворот трубопровода. Компрессионный фитинг состоит из крышки, корпуса, зажимного, упорного кольца и втулки.

Перед операцией концы полипропиленовых труб обрезают перпендикулярно оси, заусеницы убирают, элементы очищают от пыли и обезжиривают. На них надевают гайки, выкрученные из фитингов, затем устанавливают зажимные кольца. Элементы в фитинг вставляют до упора, затем закручивают крепежи на каждом из них.

Применение муфт (ПНД)

Это основная разновидность компрессионных фитингов. Такой вид соединения подходит как для напорного, так и для безнапорного трубопровода. После обрезки краев соединяемых элементов их вставляют в муфту, следя за тем, чтобы стык деталей находился точно посередине муфты. Затем гайки затягивают.

Зажимные соединительные крепежи используют так, где трубопровод находится близко к полу или стене. В этом случае муфту развинчивают, на трубу надевают все ее детали по порядку, потом закручивают гайку. С противоположной стороны прикручивают фитинг-американку с уже зафиксированной полипропиленовой трубой.

Склеивание элементов

Этот способ применяют как дополнение (например, при использовании фитингов), так как клеевые составы не отличаются большой надежностью. В этом случае краям склеиваемых деталей надо обеспечить шероховатость. Для этой цели после обрезки труб их края обрабатывают наждачной бумагой.

Подготовленные поверхности обезжиривают. Клей наносят на все участки, где будет устанавливаться фитинг. Отрезки соединяют, проверяют корректность положения, фиксируют на минуту, затем оставляют до полного высыхания. Состав схватывается уже через четверть часа, однако для полного высыхания ему требуются как минимум сутки.

Варианты решения задачи

Если с обычным соединением разобраться достаточно просто, то вопрос, как врезаться в полипропиленовую трубу без пайки, задают довольно часто. В этом случае также есть несколько вариантов, которые могут использоваться и для других полимерных изделий.

Технологии врезки очень похожи, однако они имеют свои сферы применения. Одни способы идеальны, их разрешается использовать даже для разводки систем ГВС и отопления. Другие методы подходят только для холодного водоснабжения или канализации. Отличие технологий — способ соединения, если возникает необходимость вставки какого-либо элемента в уже действующий трубопровод.

«Обкатанные» способы врезки есть, но не все они возможны, если нет подходящего инструмента. Основных технологий, которые успешно используются для пластиковых водопроводов, существует всего две: это врезка тройников или применение хомутов, седелок.

Врезка тройника, коллектора

Этот способ рекомендуют не использовать тем мастерам, у которых нет опыта подобных работ. Если врезка необходима, а навыков пока нет, то накладка-седелка гораздо предпочтительнее: она дает шанс избежать неприятных последствий. Первая сложность возникнет, если воду перекрыть не получится. В этом случае работа с электроинструментом станет невозможна. Работа с паяльником тоже требует сухих поверхностей.

Роль вставки в водопровод сможет «сыграть» обычный тройник, коллектор, который дает возможность подключения нескольких отводов. Или небольшой отрезок трубы, к которому припаян отвод. В последнем случае рассматривается два вида соединений — с резьбой или под пайку. Как правило, выбирают тот, который использовался при монтаже системы. Однако этот вариант предполагает наличие специального паяльника, поэтому подробно рассматривать его не имеет смысла. Но есть альтернатива — использование прижимных фитингов.

Использование накладок

Это монтаж хомута (седелки), имеющего отводной патрубок. Первый способ элементарен: седелку надевают на трубу, затем фиксируют болтами. Второй вариант подходит для ПНД труб, он требует специальных изделий. Хомут накладывают на трубопровод, а потом приваривают с помощью нагревательных спиралей, встроенных в него.

Если говорить о надежности обоих способов, то здесь лидером будет вариант со вставкой тройника. Это обычная работа, при которой используются фитинги. Однако способ не лишен одного существенного минуса: такая «хирургическая» операция не всегда возможна. Пример — труба, расположенная почти впритык к стене. В этом случае с реализацией идеи любым методом могут возникнуть проблемы. Необходимость специального оборудования тоже относится к недостаткам.

Использование удобных накладок — лучший ответ на вопрос, как врезаться в полипропиленовую трубу без пайки. Технология проста, а если водопровод находится под давлением, то других вариантов у мастера попросту не остается. Если перед монтажом тройника систему придется освобождать от воды, то при использовании некоторых моделей хомутов (седловых отводов для врезок) этот этап подготовки не нужен.

Как врезаться в полипропиленовую трубу без пайки?

Самый постой вариант, не предполагающий наличия дорогостоящего инструмента, — использование накладного хомута. Данный элемент состоит из двух отдельных деталей верхней и нижней части, их стягивают болтами (гайками). В комплект входит резиновая уплотнительная прокладка, предотвращающая протечки.

Использование хомутов (седелок)

Размеры обжимных хомутов и количество болтовых соединений зависит только от диаметра труб, в которые предстоит врезаться. Такие накладки для врезки могут иметь:

запорный кран;

защитный клапан, встроенную фрезу;

резьбовой или фланцевый металлический конец.

Некоторые изделия имеют пластиковый торец, предназначенный для пайки либо склеивания.

Обычная работа с хомутами

В этом случае ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, очень прост. Обе части хомута надевают на трубу, соединяют болтами или гайками, затем через отводной патрубок выполняют засверливание. Потом подсоединяют отвод.

Сверление трубы до установки хомута делать не рекомендуют, так как в этом случае мастер рискует совершить ошибку: например, неправильно выбрать диаметр отверстия или точку сверления.

Операция под давлением

Для возможной врезки в водопровод, находящийся под давлением используют изделия, имеющие встроенную фрезу. Для нее предусмотрено полностью герметичное ответвление. Некоторые модели приспособлены для работы с дрелью. В других хомутах для сверления отверстия нужно лишь несколько раз повернуть шестигранный ключ.

Есть в продаже и максимально удобные конструкции накладки, снабженные вентилем. В этом случае после сверления воду перекрывают, ответвление с фрезой снимают, а на его месте крепят отводную трубу. Изделия со встроенной фрезой стоят намного дороже обычных устройств, зато для работы с ними неважно, есть или нет давление в системе.

Как врезаться в полипропиленовую трубу без пайки — вопрос решенный, однако нередко встает и другой, насчет целесообразности использования такого способа. Многие опытные мастера относятся к этим методам с большой опаской, недоверием, предпочитая брать в аренду «сварочный аппарат».

Горячий способ, но без паяльника

Это еще один вариант, который можно попробовать там, где нет электричества или отсутствует «полипропиленовая классика» — паяльник-утюг. Его заменяют газовой горелкой, вернее, сразу двумя приборами, так как важно одновременное нагревание соединяемых поверхностей.

При использовании горелки принцип пайки не отличается: обе детали разогревают, затем насаживают друг на друга. Однако такая технология имеет большие «прорехи»: на глаз определить «готовность» нагреваемых деталей попросту невозможно.

Мастер сильно рискует, потому что их можно либо расплавить, либо недостаточно нагреть. В том и другом случае приговор окончательный — это брак. Однако как временная мера (спасение в случае ЧП на даче) вариант рассматриваться может.

Какое решение лучше?

Если есть возможность, то лучше — сварка. Имеет ли смысл использовать альтернативный вариант без пайки? Да, возможно, подобное соединение не будет доставлять проблем несколько лет, особенно в системах без напора или в трубопроводах ХВС. Оптимальным способом многие считают использование хомутов. Но для квартир даже такой вариант все же советуют не рассматривать.

Замену седелок (на традиционное приваривание нормального тройника) рекомендует подавляющее большинство мастеров, приезжающих по вызову. Даже в том случае, если проблему хозяева обнаружили в совершенно другом месте.

Как врезаться в полипропиленовую трубу без пайки? Об одном из потенциальных методов расскажет следующее видео:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Если вам понравилась статья, пожалуйста, поделитесь ей

Источник

Поделиться

Как совместить полипропиленовую трубу с полипропиленовой без пайки фитингами?

Автор: Василь Блажко, 13 Дек 2015 • 15:44 Отзывов нет

Если есть необходимость в монтаже пластиковых труб, то наиболее часто для этого используют так называемую холодную сварку. Данная технология предусматривает использование клеевого состава специального назначения и фитингов.
Плюсы использования соединения труб без горячей пайки
Як поєднати поліпропіленову трубу з поліпропіленовою без пайки фітингами? Як правильно з’єднувати поліпропіленові труби? Если вы задумались о том, как соединить полипропиленовую трубу из полипропиленовой, то можно использовать способ, который предусматривает применение специальных фитингов. Данная методика имеет множество преимуществ, среди них особо можно выделить повышение оперативности монтажа систем водоотведения и водоснабжения, уменьшение возможности протекания, которые могут иметь место при сварке встык или при химическом соединении. Помимо прочего, описываемая технология менее трудоемка, а также предусматривает меньший расход электроэнергии. Помимо прочего, она связана с меньшей материалоемкости. Монтажные работы стоят достаточно дешево. С помощью фитингов и клея можно соединить трубы разных диаметров, которые варьируются в пределах от 6 до 400 миллиметров.

Сравнение холодной пайки с механическим и сварным соединением
Як поєднати поліпропіленову трубу з поліпропіленовою без пайки фітингами? Як правильно з’єднувати поліпропіленові труби? Перед тем как соединить полипропиленовую трубу из полипропиленовой, вы должны рассмотреть все преимущества холодного способа пайки. Таким образом, данная методика, при незначительной материалоемкости, скорости и качества проведенных работ, не уступает традиционной сварке. Подобная технология склеивания не предусматривает применения специального оборудования, что значительно упрощает манипуляции. Не придется использовать специальный аппарат, предназначенный для сварки, который при эксплуатации потребляет достаточно большое количество электроэнергии. За счет этого удается снизить себестоимость монтажных работ. Если перед вами стоит задача, как соединить полипропиленовую трубу из полипропиленовой, то стоит сравнить клеевое соединение с помощью фитингов и механическое соединение элементов. Последняя технология не столь энергозатратная, однако более материалоемких.

Это обусловлено необходимостью приобретения дополнительных фитингов, что приводит к удорожанию работы.

Особенности соединения с помощью фитингов и клея
Як поєднати поліпропіленову трубу з поліпропіленовою без пайки фітингами? Як правильно з’єднувати поліпропіленові труби? Если вы не знаете, как соединить полипропиленовую трубу из полипропиленовой, то важно ознакомиться с технологией холодной сварки. Для этого следует использовать клей, который предназначен для соединения труб с деталями по типу фитингов. Последние наиболее часто выполняются из хлорированного поливинилхлорида. Клей после нанесения начинает растворять поверхности деталей на 1/3 толщины. Это позволяет реализовать диффузионной холодную сварку. На этот процесс влияет температура и влажность воздуха. Перед тем как соединять полипропиленовые трубы с помощью холодной сварки и фитингов, необходимо убедиться в том, что температура окружающей среды находится в пределах от 5 до 35 градусов. Если есть необходимость в проведении монтажных работ при температуре ниже нуля, то следует приобрести морозостойкий клей, который может наноситься до тех пор, пока отметка термометра не опустится до -18 градусов.

Если работа осуществляется при жаркой погоде, то склеивания нужно производить в гораздо более короткие сроки, что исключит возможность высыхания состава до момента манипуляций. Перед тем как соединять полипропиленовые трубы с помощью этой технологии, необходимо убедиться в том, что клей обладает однородной консистенции, достаточной текучестью и не имеет посторонних включений.
Як поєднати поліпропіленову трубу з поліпропіленовою без пайки фітингами? Як правильно з’єднувати поліпропіленові труби? В перерывах между проведением работ тару с клеевым составом необходимо закрыть как можно плотнее, что исключит испарение летучих активных компонентов.
Технология соединения труб с помощью фитингов и клея
Если вы решили использовать метод холодного соединения, то надо воспользоваться ниже описанной технологии. На первом этапе нужно отрезать часть трубы таким образом, чтобы удалось получить элемент необходимой длины. Для чего рекомендуется использовать труборез, специальные ножницы или ножовку по металлу, последняя из которых имеет достаточно мелкими зубцами.
Як поєднати поліпропіленову трубу з поліпропіленовою без пайки фітингами? Як правильно з’єднувати поліпропіленові труби? Если вы задумались над вопросом о том, как правильно соединять полипропиленовые трубы, то на следующем этапе на конце изделия снимается фаска, при этом важно соблюсти угол, равный 15 градусам. В процессе проведения данных манипуляций используются фаскосниматель, важно исключить образование заусенцев. Следующим шагом станет тщательная очистка раструба фитинга, а также трубы от пыли, грязи и влаги.
Совет мастера
Для того чтобы достичь эффективной очистки соединяемых элементов, нужно применить средства, предназначенные для труб, выполненных из ХПВХ. С помощью данного состава удастся достаточно хорошо подготовить поверхности для дальнейшего склеивания.
Нюансы проведения работ
Як поєднати поліпропіленову трубу з поліпропіленовою без пайки фітингами? Як правильно з’єднувати поліпропіленові труби? Если перед вами стоит задача, как соединить полипропиленовые трубы без паяльника, то на следующем этапе можно осуществлять нанесения клея. Использовать при этом нужно кисть, аккуратно распределяя состав по поверхности раструба и трубы. Элементы вставляются друг в друга, для равномерного распределения состава, нужно вернуть фитинг на 90 градусов относительно трубы. Детали фиксируются на 30 секунд, в процессе чего следует осуществлять повторного возвращения. Весь процесс важно завершить в течение 1 минуты. Если вы задумались о том, как соединить полипропиленовые трубы без пайки, то после окончания склеивания нужно проверить наличие валика, который представляет собой равномерное клеевой слой, расположенный по кругу. Возможно, придется избавиться от чрезмерного количества клея, используя мягкую тряпку.

Почему стоит использовать холодный метод соединения пластиковых труб
Перед тем как соединить полипропиленовые трубы фитингами, нужно взвесить все положительные отрицательные стороны других технологий. Если речь идет о клеевом соединении, которое было описано выше, то стоит выделить плюсы, которые заключаются в возможности осуществления качественного монтажа труб даже в тех местах, доступ к которым особенно затруднен. Мастеру не придется использовать дополнительное дорогостоящее оборудование, которое способно потреблять в процессе эксплуатации большое количество электроэнергии. Весь процесс является возможность осуществить самостоятельно, не прибегая к помощи профессиональных компаний. В процессе склеивания деталей происходит образование структуры монолитного типа, обеспечивает герметичность стыка. Если вы решите использовать клеевую холодную сварку, то, в отличие от обычной, на внутренней поверхности изделия не будет образовываться наплывов, которые способны сузить просвет и помочь осадки твердых частиц.
Вывод
Если соблюсти присоединения полипропиленовых труб между собой, соблюдая вышеописанные несложные правила и рекомендации, то протекания и провисания трубопровода будут исключены. Срок службы трубопровода, смонтированного по сходной методике, может достигать 50 лет.

Как паять полипропиленовые трубы в труднодоступных местах

Главная » Пластиковые трубы

Пластиковые трубы

На чтение 5 мин. Просмотров 3k. Опубликовано 17.11.2018 Обновлено 10.10.2019

Многим кажется, что ремонтировать конструкции из полипропилена – это несложно. Но так происходит ровно до тех пор, пока ремонт и пайку полипропиленовых труб не потребуется провести в труднодоступных местах. Набор инструментов и знаний позволят решить эту задачу.

Содержание

1. Как ремонтировать полипропилен в труднодоступных местах
2. Технология пайки электро муфтой
3. Переходная муфта американка
4. Как устранить протечку труб самостоятельно
5. Труба под напором
6. Труба без напора

Как ремонтировать полипропилен в труднодоступных местах

Понадобится паяльник, или как его еще называют утюг с насадками. Существует мнение, что при ремонте трубопровода в труднодоступном месте снимается весь узел. Но можно заменить именно ту часть, которая имеет повреждения.

Работы с ПП не такие сложные, как кажется на первый взгляд. Но проблемы возникают, когда пайка труб происходит в труднодоступных местах. В них нет достаточного пространства. Здесь прибегают к различным хитростям.

• Поверхность необходимо обезжирить. Сделать это можно раствором. Тряпкой или салфеткой такой раствор наносится на поверхность. Затем, когда он подсыхает, можно переходить к следующим действиям.
• Паяльник необходимо разогреть заранее. Рабочая температура составляет 260 градусов. Хорошие приборы, которые дорого стоят, очень быстро достигают такой температуры. Буквально за пять минут. Более экономичным моделям паяльников на этот процесс понадобится 10-15 минут. Перед разогревом устанавливают насадки.
• Когда инструмент разогрет, вставляется конец трубопровода и фитинга одновременно в насадки. После нагрева происходит их стыковка. Какое-то время нужно подождать, чтобы все «схватилось».
• Таким же образом спаиваем все остальное. Бывают ситуации, когда нет возможности нагреть оба края одновременно. Тогда берем внутренний фитинг, и нагреваем его подольше.

Бывает так, что необходимо заменить участок повреждения. Тогда его предварительно вырезают секаторами ножницами. Сделать это можно следующим образом:

• Перекрывается вода, которая подается на поврежденную территорию. Кран для перекрытия всегда есть. А в современных системах водоснабжения перекрывается каждый участок.
• Секаторами ровно, под углом 90 градусов срезаются повреждения.

Технология пайки электро муфтой

Способ применим для конструкций, диаметр которых начинается от 20 мм и выше. Перед началом проводятся подготовительные работы. Затем поверхность зачищается от жира и грязи и происходит непосредственно сварка.

Весь процесс состоит из этапов:

• Проверка оборудования. Перед началом работы проверяется исправность, чтобы неисправности не обнаружились во время сварочных работ.
• Подготовить все инструменты и рабочую площадь.
• Ровно отрезать концы. Обрезка концов трубопровода должна производиться строго под углом 90%.
• Свариваемые края трубопроводов должны быть обезжирены. Сделать это можно с помощью влажных безворсовых салфеток, уайт-спирита, растворителя. Перед свариванием необходимо дождаться пока обезжиривающее вещество испарится. Удалить необходимо и лишний оксидный слой, снять необходимые фаски.
• При сильной деформации, убирается овальность с краев. Делается это гидравлическими зажимами.
• Детали зажимаются в позиционере. Это придает им устойчивость. При охлаждении движение исключено, значит, обеспечено ровная спайка друг с другом.
• Сварка электро муфтой.
• Охлаждение сваренного.
• Снятие всех креплений и протирка от грязи. Возможно зачистка торчащих частей материала.

Переходная муфта американка

Придуманный в США классический фитинг с гайкой называется «американка». У него есть много преимуществ. Главное из них это, что для работы с ним не требуется много пространства. Поэтому на сложных участках при работе с полипропиленовой трубой используйте американку.

Какие у нее преимущества перед другими?

• Легко устанавливается, снимается, можно оперативно с ее помощью перекрывать участки для частичной замены.
• Обеспечивает хорошую герметичность.
• Возможна установка таких фитингов в труднодоступных местах.

У американок много разновидностей, они отличаются не только размером. Бывают фитинги с наружной, внутренней резьбой, смешанные. Могут быть изготовлены американки из разного материала. Такие изделия делаются из латуни, стали, других металлов. В одном изделии могут применяться разные металлы.

Изделия по назначению могут отличаться. Бывают муфты представляющие собой двухсторонний фитинг. Изготавливают тройники, крестовины, заглушки, переходники разного диаметра.

Как устранить протечку труб самостоятельно

При обнаружении протечки многие пытаются выполнить самостоятельный ремонт этой протечки полипропиленовой трубы. В основном возникают неисправности следующего характера:

• Износ прокладок. В результате появляется течь. Замена прокладки помогает ее устранению.
• Нарушение герметичности. Если соединение резьбовое, то самостоятельно заменить его будет несложно. Достаточно приобрести в магазине сантехники такую же деталь и поменять ее.

• Спайка узла на весу — В этом случае можно применить такой нехитрый прием: нагреть паяльник, отсоединить насадку, с помощью разводного ключа горячую насадку одеть на трубу. Далее снять насадку и произвести соединения.
• Установка готового спаянного узла — Бывает что нужно спаять узел на месте нет возможности, и тогда спаиваем требуемую деталь. А уже после заменяем им повреждённый участок трубы.

Труба под напором

Иногда требуется устранить течь полипропиленовой трубы под давлением воды. Не всегда будет возможность перекрыть подачу воды. Итак, чиним стык ПП в водопроводной или отопительной системе под напором. Есть несколько способов. Сначала следует указать наиболее эффективные.

• Установка хомута. На повреждения накладывается резиновое уплотнение и стягивается хомутами.
• Специальный клей. Современные технологии помогают в решение этой проблемы. Клей быстро схватывается, если есть возможность, можно им воспользоваться.
• Небольшие течи устраняют вкручиванием самореза с резиновой прокладкой.
• Бинт, пропитанный цементом, накладывается на повреждения. Сверху все замазывается раствором. Подойдет такой способ для устранения небольшой течи.

Труба без напора

Для ремонта без напора воды, может потребоваться замена. Делается это путем установки резьбовым соединением нового механизма, либо пайкой. При спаивании их концы и поверхности насадок обрабатываются обезжиривателем.

После того, как обнаружилась течь, вода перекрывается. В современных системах водоснабжения есть возможность перекрывать отдельные участки. Далее ремонтируем стык в безнапорной системе.

• Отсоединяем повреждения.
• Если можно заменить в нем какую-то деталь, это будет идеальный вариант, меняем.
• При невозможности замены приобретается и собирается другая.
• Затем монтируем уже исправленное.

Современные технологии позволяют смонтировать сложные и гибкие в использовании системы водоснабжения. И если раньше ими занимались только специалисты, то сейчас азы доступны любому непосвященному человеку. Ведь процесс такой сборки и ремонта со временем автоматизируется.

Оцените автора

( 2 оценки, среднее 3 из 5 )

Как соединить металлические трубы без сварки?

Обновлено: Чт, сентября 02, 2021

Просмотров: 12073

В сети можно найти множество способов соединения труб без сварки и резьбы с помощью таких устройств, например, как муфта Гебо, специальных фланцев и ремонтно-монтажных обойм.

Способы достаточно бюджетные и позволяют без особых проблем сделать, например, несколько срочных соединений стальных труб без использования сварки и нарезания резьбы.
А что делать, если вам нужно быстро смонтировать целую систему отопления или водоснабжения в загородном доме, а использование сварки крайне нежелательно, например, из-за повышенной пожароопасности помещения или в нем уже сделан ремонт.

А если система отопления будет смонтирована из медных труб и должна не просто прослужить много лет, но и радовать глаз владельца все это время? Представьте эту систему, обвешанную муфтами Гебо… Мало того, что это будет дорого, так и выглядеть будет далеко не лучшим образом. А ведь потребуются не только прямые соединения труб без сварки и резьбы, а и масса других соединений: тройников, угольников, переходников и так далее. Да и занятие это хлопотное: нужно зачистить трубы от старой краски, ржавчины и других различных отложений до металла, снять заусенцы, проверить качество соединения и .

.. прослужит все это в итоге достаточно короткое время.
Так что же делать, как быстро и надежно соединить трубы без сварки и резьбы? Есть современные решения, причем для соединения труб из стали, нержавейки, меди или пластика или их комбинациях. Расскажем Вам на примере продукции немецкой компании Viega. Почему продукция именно этой компании? Потому что это как-бы эталон, ориентир для других производителей.

Безупречное качество трубопроводных пресс-систем Viega сделало их крайне популярными в Западной Европе и обеспечивает быстрый рост их популярности в России. Компания по праву считается лидером в области создания надежных систем холодной опрессовки, значительно ускоряющих и упрощающих монтаж труб из стали, меди и нержавеющей стали. Запатентованные технологии уже много лет успешно применяются при монтаже трубопроводов хозяйственно-питьевого водоснабжения, газопроводах, системах отопления или в специальных отраслях.

Принцип соединения заключается в обжатии трубы с надетым на нее фитингом с помощью ручного или электрогидравлического пресс-инструмента. Опрессовка выполняется в течение нескольких секунд без опасности пожара и трудоемких мер противопожарной защиты, после чего соединение надежно служит на протяжении 50 лет. В процессе опрессовки применяется двустороннее обжатие – до уплотнительного кольца и после него. Никаких подготовительных работ не требуется, соответственно, обеспечивается экономия времени и материала, не остается следов нагрева и пайки. Вы можете возразить, что пресс-инструмент для соединения труб без сварки и резьбы стоит дорого, но ведь его можно взять в аренду, или он уже приобретен монтажником, выполняющего работы в Вашем доме.
В настоящее время в зависимости от сферы применения компания Viega предлагает несколько вариантов пресс-фитингов, позволяющие соединять трубы без сварки, резьбы или пайки.

PROFIPRESS — для систем отопления, водоснабжения и специальных применений. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из EPDM. Обозначение — зеленая точка на корпусе. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.

Это система пресс-соединений для медных труб, пригодная практически для любых областей применения. В ассортимент входят несколько сотен видов фитингов, что позволяет использовать их практически в любых монтажных ситуациях. Все детали, от цилиндрических муфт до высококачественных уплотнительных колец, изготовлены с настоящим немецким качеством. В системе Profipress Viega использует медь и бронзу. Оба материала обеспечивают гигиеничный монтаж и, кроме того, максимальную надежность, абсолютную стабильность формы и длительный срок службы.

Для визуального различия назначения фитингов для гидравлических или газовых систем они, соответственно, маркируются зелёной или жёлтой точкой на корпусе фитинга.
Также различаются уплотнительные прокладки фитингов:
для гидравлических систем – черного цвета из EPDM (этиленовый, пропилендиеновый каучук),
для газовых систем – жёлтого цвета из HNBR (гидрированный акрилнитрилбутадиен каучук).

Преимущества пресс фитингов Viega Profipress для медных труб:

• Широкий ассортимент изделий. Предусмотрены специальные компоненты для любых трубопроводных систем. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.
• Широкая область применения. Применяются для медных трубопроводов хозяйственно-питьевого водоснабжения, систем отопления, а также для прочего применения.
• Безупречное качество. Пресс фитинги Viega выпонены из бронзы СС 499К или из кремниевой бронзы СС246Е/CuSi4Zn9MnP. Замена сырья на кремниевую бронзу произошло вследствие перехода Viega на производство новых видов продукции с использованием единого сплава.
• Высокая стабильность формы и длительный срок службы.
• Все фитинги оснащены высококачественными уплотнительными кольцами из EPDM черного цвета (этилен-пропилендиеновый каучук), с рабочей температурой до 110°C, не обладают стойкостью против углеводородных растворителей, хлорированных углеводородов, скипидара и бензина.
• Скорость монтажа. Пресс-соединения выполняются на порядок быстрее, чем при соединении медных труб методом пайки.
  Требуется выполнить всего три операции:
  — отрезать трубу,
  — установить фитинг и проверить глубину вставки
  — опрессовывать соединение с помощью специального инструмента
• Отпадает необходимость в калибровке, что позволяет сэкономить от 30 до 50% времени (в зависимости от диаметра трубы) по сравнению с пайкой.
• Надежность. Viega разработала уникальный контур безопасности SC-Contur, благодаря которому неопрессованные (например, по недосмотру) соединения можно выявить визуально при испытании водой под давлением от от 0,1 до 0,65 МПа или по падению давления на контрольном манометрепри при проверке системы сжатым воздухом с давлением от 22,0 мбар до 3,0 бар. Гарантированная утечка создается за счет небольшого канала на уплотнительном кольце пресс-фитинга.
• Компактный и удобный пресс-инструмент.

PROFIPRESS G — для систем газопроводов и трубопроводов жидкого и дизельного топлива. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца желтого цвета из HNBR. Обозначение — желтый прямоугольник на корпусе. Поставляются диаметрами от 12 до 64 мм.

PROFIPRESS S — для соединений, работающих при повышенных температурах, например: в гелиоустановках или в паровых системах низкого давления до температуры 120°C и давления 1 бар, в системах централизованного теплоснабжения до температуры 140°C и давления до 16 бар. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из FKM. Обозначение — белый прямоугольник на корпусе, обозначающим уплотнительное кольцо из FKM. Поставляются диаметрами от 12 до 108 мм.

SANPRESS INOX — для высококачественных систем водоснабжения. Для труб из нержавейки. Фитинги из нержавейки. Уплотнительные кольца из EPDM. Поставляются диаметрами от 15 до 108 мм

SANPRESS — для систем водоснабжения. Экономичная альтернатива Sanpress Inox. Для труб из нержавейки. Фитинги из бронзы. Уплотнительные кольца из EPDM. Обозначение — зеленая точка на корпусе. Поставляются диаметром от 12 до 108 мм.

MEGAPRESS — для систем отопления и специальных применений. Для черных стальных труб (в том числе и с цинковым или эпоксидным покрытием, бесшовных или сварных). Фитинги из стали с высококачественным цинк-никелевым покрытием. Уплотнительные кольца из EPDM (типоразмер XL – уплотнительные кольца круглого сечения из FKM). Обозначение — черный прямоугольник с символом «Кроме питьевой воды». Поставляются диаметрами от 3/8 до 4 дюймов.

PRESTABO — для систем отопления и специальных применений. Для стальных оцинкованных труб. Фитинги стальные в трех вариантах: с наружным цинковым покрытием, с наружным цинковым покрытием и полипропиленовой оболочкой, с наружным и внутренним цинковым покрытием. Уплотнительные кольца из EPDM. Обозначение — красный прямоугольник с символом «Кроме питьевой воды». Поставляются диаметрами от 12 до 108 мм.

SMARTPRESS — для систем отопления и водоснабжения. Для пластиковых труб, совместимость с трубами систем Viega Pexfit Pro и Pexfit Fosta. Фитинги: oтводы, муфты и тройники из нержавеющей стали, резьбовые фитинги из бронзы. Поставляются диаметрами от 16 до 63 мм.

Основные преимущества использования пресс-фитингов Viega

• максимальная надежность благодаря двойной опрессовке и контуру безопасности SC-Contur
• высокая скорость монтажа
• простота выполнения соединений — справится любой монтажник
• благодаря четкой маркировке изделий их невозможно перепутать
• три типа высококачественных уплотнительных колец для всех областей применения
• широкий ассортимент изделий
• широкая область применения
• безупречное немецкое качество
• высокая стабильность формы и длительный срок службы
• компактный и удобный пресс-инструмент для выполнения пресс-соединений
• пожаробезопасность

Каждый пресс-фитинг Viega имеет индивидуальную маркировку — их не спутаешь с фитингами, предназначенными для других задач.
Цвет маркировки означает при этом различные области применения:
зеленым цветом обозначены изделия для трубопроводов хозяйственно-питьевого водоснабжения
желтым – для газопроводов,
белым – для отопительных гелиосистем, систем центрального отопления и пара низкого давления
красным и черным – серия «кроме питьевой воды».
Фитинги диаметром от 64 мм снабжены оранжевой наклейкой, которая снимается после их опрессовки для контроля

Универсальные и специальные уплотнительные элементы.
Каждый эластомерный материал обладает свойствами, требуемыми для соответствующей области применения, в том числе необходимой химической стойкостью и характерным диапазоном рабочих температур. При этом важным условием является срок эксплуатации минимум 50 лет.

Используются уплотнительные кольца Viega всего трех типов:
из EPDM – преимущественно для систем хозяйственно-питьевого водоснабжения и отопления,
из HNBR – для газопроводов и трубопроводов жидкого и дизельного топлива,
из FKM – для специальных высокотемпературных применений.

Универсальный пресс-инструмент Viega

Сочетает в себе удобство использования и надежность даже в труднодоступных местах. Универсальные и компактные пресс-кольца с шарнирными затяжными губками позволяют удобно и быстро работать даже в ограниченном пространстве сантехнических шахт.
Пресс-инструмент Viega Pressgun 5 и Viega Pressgun Picco убеждают своим высочайшим качеством и обеспечивают удобный и надежный монтаж даже в самых неблагоприятных условиях. Относятся к самым надежным, экономичным наиболее широко используемым в Европе.

Основные преимущества пресс-инструмента Viega

• один инструмент для любых пресс-систем
• простой и удобный монтаж одним человеком без дополнительной квалификации
• быстрая опрессовка труб диаметром от 12 до 108 мм
• экономия времени до 80%
• пожаробезопасность, нет необходимости в дополнительных противопожарных мерах
• чрезвычайно удобное управление одной рукой благодаря эргономичной форме инструмента
• на выбор питание от сети или от литий-ионной аккумуляторной батареи на 18 В/2,0 Ач с защитой от глубокой разрядки
• вращающаяся на 180° пресс-головка и шарнирные затяжные губки с пресс-кольцами в сочетании с шарнирной функцией обеспечивают удобный доступ даже в самые труднодоступные места
• пресс-клещи с фиксацией в открытом положении для надежного и простого монтажа одной рукой
• светодиодная лампа для простоты опрессовки при плохом освещении
• проверенные немецкой службой технадзора предохранительные устройства: задержка срабатывания, стопоры, индикатор необходимости техобслуживания и автоматическая защитная блокировка после достижения максимального количества опрессовок.

Особенности Viega Pressgun 5
— для всех металлических пресс-фитингов диаметром от 12 до 108 мм
— для всех пластиковых пресс-фитингов диаметром от 12 до 63 мм
— вес не превышает 3,2 кг (без пресс-клещей)
— длительные интервалы техобслуживания: после 40000 опрессовок или раз в 4 года
— автоматическая защитная блокировка после 42000 опрессовок

Особенности Viega Press Booster для Pressgun
— инновационный усилитель мощности для Megapress XL с встроенной шарнирной затяжной губкой для диаметров 2½, 3 и 4 дюйма
— оптимальное усилие опрессовки для максимальной надежности
— вес 9 кг – и практичный наплечный ремень обеспечивают высокую эргономику и простоту обращения
— может использоваться для всех пресс-машин Viega от типа Typ 2 до Pressgun 5 (не совместим с Pressgun Picco)
— шаровые головки шарнирной затяжной губки исключают ошибочное применение других пресс-колец Viega
— длительные межсервисные интервалы благодаря надежности продукции Viega
— Pressgun Press Booster для пресс-колец

Особенности Viega Pressgun Picco
— чрезвычайно компактные размеры для монтажа в узких сантехнических шахтах и пристенных конструкциях
— для металлических пресс-фитингов диаметром от 12 до 35 мм
— для пластиковых пресс-фитингов диаметром от 12 до 40 мм
— вес не превышает 2,5 кг (без пресс-клещей)

Пресс-пистолет Picco фирмы Viega для диаметров до 35 мм отличается особо малыми конструктивными размерами и небольшим весом. Благодаря вращающейся на 180° головке возможно его универсальное использование. В комплекте с пресс-инструментом поставляется практичный чемодан Picco и трое пресс-клещей. В чемодан могут быть помещены дополнительные пресс-клещи.

Если у Вас осталисьв вопросы как соединить трубы без сварки — звоните, наши специалисты проконсультируют Вас совершенно бесплатно!

• Назад
• Вперед

Соединение PEX с медными и ПВХ трубами

Фото: istockphoto.com

Сегодня с помощью труб из сшитого полиэтилена (PEX) сантехнические работы стали более эффективными для профессионалов и намного более доступными для домашних мастеров . Эти гибкие красные и синие трубы могут изгибаться практически в любом направлении, направляя горячую и холодную воду соответственно туда, куда нужно.

На самом деле, если ваш дом оборудован коллектором для подачи воды (не во всех домах), отдельные трубы PEX можно напрямую подсоединить к коллектору, а затем провести через стены до раковины, ванны или душа для подачи воды. горячая и холодная вода. «Продевание PEX через стену потребует гораздо меньше разрыва этой стены по сравнению с другими трубами», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse.com.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные предварительные оценки от лицензированных сантехников рядом с вами.

Найдите профессионалов

+

Труба PEX не только проста в обращении, но и легко подключается к существующим водопроводным линиям в доме для ремонта или новой установки. Вы уже работаете с медными или ПВХ трубами? Благодаря широкому ассортименту компонентов PEX, которые упрощают соединение труб, вы также можете самостоятельно выполнить монтаж сантехники.

Если вы хотите добавить новый PEX к существующим водопроводным линиям, продолжайте читать. Мы сообщим вам, какие фитинги и инструменты вам потребуются и как они используются для выполнения соединений.

Выбор и присоединение резьбового фитинга

Доступны различные резьбовые фитинги, перечисленные ниже, для соединения труб PEX с медными или ПВХ трубами. Как правило, они состоят из двух частей и часто продаются отдельно. Половина присоединяется к трубе PEX, а другая половина присоединяется к существующей трубе из меди или ПВХ. Соедините две половинки вместе, и, вуаля, у вас получится водонепроницаемое соединение.

Когда вы прикрепляете вторую половину к меди или ПВХ, некоторые фитинги потребуют использования горелки или нанесения клея в хорошо проветриваемом помещении (подробнее об этом в следующих разделах ниже). Но соединения PEX не всегда должны быть такими сложными. Некоторые типы фитингов не требуют ни пламени, ни дыма — даже специальных инструментов — и эта простота использования делает «более безопасную работу, если у вас нет опыта и оборудования, которые есть у профессионала», — говорит О’Брайан.

Требуемые инструменты и уровень сложности при установке PEX зависят от типа приобретаемого вами фитинга, поэтому вам следует сначала понять, какие у вас есть варианты, чтобы убедиться, что вы выбираете оборудование, с которым сможете справиться. Начните со знакомства с вашими вариантами и изучения того, как они подключаются к PEX.

• Расширительные фитинги (например, от BlueFin и от Uponor) плотно вставьте в трубу PEX с небольшой помощью. Используйте расширитель PEX, чтобы растянуть диаметр трубы, чтобы установить фитинг. PEX, который имеет «память», затем возвращается к своему первоначальному размеру, создавая водонепроницаемое уплотнение.
• Обжимные фитинги (такие, как у Bluefin) изготавливаются путем надевания металлических колец на конец трубы PEX, а затем вставки соответствующего фитинга в конец трубы. Затем используется обжимной инструмент PEX для затягивания металлического кольца на трубе PEX и фитинге.
• Компрессионные фитинги (например, от Bluefin) включают в себя надевание латунной гайки и пластикового компрессионного кольца на трубу PEX, а затем вставку металлической втулки внутрь трубы для поддержки (все эти детали могут быть приобретены отдельно). Фитинг вставляется в трубу и втулку PEX, а затем гайка затягивается на фитинге, сжимая компрессионное кольцо для образования герметичного уплотнения.
• Зажимные фитинги  используют те же фитинги, что и в обжимных соединениях, но вместо обжимного инструмента для затягивания стальных колец на месте со стороны PEX необходим зажимной инструмент с храповым механизмом. Кольцо надевается на трубу PEX, после чего фитинг вставляется в конец трубы. Кольцо располагается над фитингом, а зажимной инструмент используется для сжатия выступа сбоку кольца, чтобы затянуть его.
• Вставные фитинги , в том числе производимые SharkBite и BlueFin, являются самыми простыми в подключении и не требуют ни дополнительных инструментов, ни зажима, ни обжима для крепления фитинга к трубе PEX, вашей медной или ПВХ-трубе. Подключение простое: вставьте трубу PEX в один конец фитинга, и ее внутренние компоненты надежно зафиксируют ее на месте. Однако за это удобство приходится платить. Фитинги SharkBite дороже, чем большинство других, перечисленных здесь, но они также избавляют вас от необходимости покупать специальные инструменты, если вы выполняете лишь несколько соединений.

Реклама

Подключение нового PEX к существующей медной трубе

Независимо от того, какой фитинг вы выберете, существует только два основных метода подключения PEX к медной трубе. Традиционные медные соединения требуют пайки или «потения», в то время как более новые, более инновационные варианты, такие как фитинги SharkBite, соединяются с медью без каких-либо специальных инструментов.

Фото: istockphoto.com

РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

Для резьбовых соединений у вас всегда будет два отдельных фитинга, по одному для каждой трубы, которую вы соединяете, а затем, в конечном итоге, скручиваете их вместе. Традиционный способ соединения PEX с медью включает использование резьбового переходника на медной стороне (для соединения с фитингом PEX) и пайку для создания водонепроницаемого уплотнения. И медную трубу, и ее фитинг сначала очищают стальной щеткой с тонкой щетиной, а затем покрывают флюсом (например, этой флюсовой пастой от Utility), чтобы обеспечить равномерное прилипание припоя. Затем шов, где фитинг соединяется с медной трубой, нагревается газовой горелкой. Как только металл становится очень горячим, к шву прикасается небольшой стержень припоя — не содержащего свинца, если по этим трубам будет проходить питьевая вода. Тепло от металла плавит припой и втягивает его в шов, где он охлаждается и создает уплотнение.

Затем резьбовой фитинг из PEX прикрепляется к трубе из PEX, используя методы, описанные в разделе выше. Вы даже можете найти резьбовой фитинг SharkBite с технологией push-fit на стороне PEX, который имеет резьбовой конец для накручивания на резьбовой конец медного фитинга с резьбой. Как только оба фитинга присоединены к трубам, скрутите их вместе, чтобы образовать уплотнение. (Хотя, если вы уже используете вставные фитинги, самый простой подход — просто использовать фитинги SharkBite на обеих трубах, которые вы соединяете, о чем мы поговорим далее.) Просто помните о следующих соображениях:

Реклама

• Каждое соединение должно иметь один штуцер и один штуцер для соединения двух фитингов. (Фитинги с наружной резьбой имеют выступающие части резьбы, которые вкручиваются в резьбовое отверстие фитинга с внутренней резьбой.)
• Размеры резьбовых концов должны совпадать, чтобы фитинг PEX накручивался на фитинг для медной трубы.
• Можно соединять трубы разных размеров при условии, что резьбовые концы имеют одинаковый размер. Резьбовые фитинги маркируются размерами обоих концов, что означает, что фитинг ½” X ½” будет соединять две трубы ½”, а фитинг ½” X 3/8″ (также называемый “переходным” фитингом) требуется для соединения ½ ” на трубу 3/8″.
• Используйте потовый метод соединения только в том случае, если вы знакомы с пайкой меди, и перед тем, как начать, уточните в местном строительном управлении дополнительные правила (например, необходимость проверок). Если вам не нравится пайка, воспользуйтесь следующим методом.

СОЕДИНЕНИЯ SHARKBITE PEX-TO-COPPER

Если вы не хотите возиться с пайкой, выберите фитинг SharkBite. Как описано выше, этот фитинг может вмещать медную трубу с одной стороны и трубу PEX с другой. Так же, как труба PEX вставляется в конец фитинга из PEX, медная труба вставляется в другой конец. Вот и все! Благодаря нажимному механизму фитинга вы сделали водонепроницаемое соединение.

Соединение PEX с трубой из ПВХ

В домах с водопроводом из ПВХ также можно легко использовать трубы из PEX для удлинения или замены. При выборе фитингов дважды проверьте размеры, чтобы убедиться, что вы покупаете правильный размер для диаметра ваших труб.

РЕЗЬБОВЫЕ ФИТИНГИ

Во-первых, всегда выбирайте пластмассовый фитинг с наружной резьбой для существующей трубы из ПВХ, который будет сочетаться с металлическим фитингом с внутренней резьбой для трубы из РЕХ. Обратная сторона — металлический фитинг с наружной резьбой, соединенный с пластиковым фитингом с внутренней резьбой, — может сорвать резьбу или даже расколоть пластиковый фитинг с внутренней резьбой, в то время как металлический фитинг с внутренней резьбой может выдержать превосходную прочность металлического фитинга с внутренней резьбой.)

Advertisement

Фитинг крепится с использованием стандартного метода соединения ПВХ, который включает в себя нанесение грунтовки для ПВХ (например, этой грунтовки Hercules) как на фитинг, так и на трубу, чтобы очистить и слегка смягчить ПВХ. Клей, используемый для соединения фитингов из ПВХ (также от Hercules), затем наносится на конец трубы и на внутреннюю часть фитинга перед тем, как он наденется на конец трубы из ПВХ.

Установите соответствующий металлический фитинг с внутренней резьбой на конец трубы PEX, используя один из первых четырех методов соединения PEX, перечисленных выше. Обязательно купите фитинг, подходящий для используемого вами метода соединения: обжимной фитинг немного отличается от компенсационного фитинга, поэтому выбирайте тщательно.

После того, как переходные фитинги будут закреплены на концах обеих труб, оберните немного сантехнической ленты на конец резьбового штуцера с наружной резьбой для водонепроницаемого уплотнения при скручивании резьбовых концов фитингов вместе.

СОЕДИНЕНИЯ SHARKBITE PEX-ПВХ

Хотя вы не ошибетесь, используя описанный выше метод резьбового соединения, существует еще более простой метод: SharkBite недавно представила переходную муфту из ПВХ, которая подходит для соединения PEX с ПВХ. Эти вставные соединители работают, вставляя обрезанные концы каждой трубы в соответствующий конец муфты. Вы не только сэкономите время, используя эти вставные соединители, но и избавитесь от необходимости использовать клей для ПВХ, чтобы прикрепить пластиковый резьбовой переходник к трубе из ПВХ.



Эта статья была предоставлена ​​вам SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные предварительные оценки от лицензированных сантехников рядом с вами.

Найдите профессионалов

+

Как заменить медную трубу на PEX

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 09.09.22

Ли Валлендер

Обзор проекта

Крупные проекты реконструкции часто включают вскрытие стен, полов и потолков, и это хорошее время для осмотра старых сантехнических труб и их замены при необходимости. Водопроводные трубы особенно важны для осмотра, так как вода по ним течет под давлением, а последствия серьезной протечки водопровода могут быть разрушительными.

Замена старых сантехнических труб является очень распространенным проектом, и рано или поздно все дома должны будут это сделать. Чаще всего старые медные трубы заменяются более новыми трубами, с которыми легче работать: PEX.

От меди до PEX

В свое время замена водопроводных труб обычно означала установку новых медных труб, соединенных припаянными фитингами, для сборки которых требовалась газовая горелка и значительные навыки. Медь была излюбленной трубой для водопровода с 19 века.50-х годов до 2000 года и широко использовался как в новом строительстве, так и для замены водопроводных труб из оцинкованной стали, которые были стандартом в 1950-х годах.

Но использование меди постепенно исчезло из-за появления сантехнических труб PEX. PEX изготовлен из сшитого полиэтилена, формы гибкой пластиковой трубки со сшитыми молекулами, которые обеспечивают большую долговечность и прочность.

Хотя медные трубы и фитинги по-прежнему широко распространены, многие профессиональные сантехники теперь используют гибкий PEX для всех новых конструкций, а также для большинства ремонтов и расширений существующих медных систем. PEX особенно удобен для домашних мастеров, которые считают, что различные методы соединения намного проще, чем пайка медных фитингов с помощью горелки.

Трубки PEX обычно соединяются либо с помощью обжимных соединителей, для которых требуется недорогой специальный инструмент, известный как обжимной инструмент, либо с помощью вставных соединителей, таких как популярные фитинги марки SharkBite. Оба метода можно использовать для соединения новых труб PEX с существующими трубами, но, поскольку вставные соединители не требуют специальных инструментов, они являются фаворитами среди домашних мастеров.

Смотреть сейчас: Как заменить медную трубу на PEX

перед началом работы

Правильно установленные медные трубы имеют очень долгий срок службы — 50 и более лет. Фактически, медь выделяется как строительный материал. Его до сих пор можно найти в обшивке крыш и дымоходов. Медные трубы, которые позеленели и выглядят корродированными, возможно, не обязательно менять; они просто так выглядят.

Тем не менее, медные трубы рано или поздно приходят в негодность. Срок службы оригинальных медных труб подходит к концу, и не всегда легко понять, когда они нуждаются в замене. Когда медные трубы только начинают подвергаться коррозии, утечки не всегда проявляются и становятся очевидными, но есть ранние признаки, которые вы можете обнаружить. Любой или все эти признаки означают, что ваша медная труба выходит из строя.

• Запах.  Со временем вы можете начать замечать затхлый, затхлый запах, который не можете определить. Еще больше сбивает с толку, если запах исходит от прачечной, ванной или детской комнаты, потому что вы, естественно, думаете, что запах связан с комнатой. Но запах больше похож на стоячую прудовую воду, и он сохраняется. Запах может быть вызван протечкой медных труб в стене или потолке.
• Проблемы со стенами или потолком.  На потолке или стенах могут начать образовываться широкие выпуклости. Это может быть связано с точечными утечками в меди, которая медленно капает на гипсокартон, вызывая его расширение. Вода может поступать и из других источников. Крыши, желоба и водосточные трубы являются источниками воды внутри стен и потолков, не связанными с медными трубами.
• Коррозия : Если вы откроете стену или потолок для какой-либо цели, например, для добавления изоляции, вы можете заметить, что медные трубы в стенах или полу стали зелеными, покрытыми коркой и коррозией. Такие трубы могут даже иметь точечные утечки, из которых начинает просачиваться вода, но так медленно, что капание еще не заметно.

Научитесь определять коррозию медных труб. Соединения медных труб, которые были приварены паяльной лампой, имеют потускневший, обожженный или серебристый вид. Это нормально и не связано с коррозией.

Ли Валлендер

Оборудование/инструменты

• Маркер
• Резак для медных труб
• Дрель-шуруповерт
• Инструмент для снятия заусенцев с медных труб
• Рулетка
• Труборез PEX

Материалы

• Трубка PEX
• Вставные прямые муфты
• Тройники с застежкой (при необходимости)
• Медные хомуты и винты (при необходимости)

1. Отключить воду

   Трубы водопровода находятся под давлением, и перед тем, как вы начнете с ними работать, вам нужно будет перекрыть воду и слить трубы. В вашей системе могут быть отводные запорные вентили, которые позволят вам перекрыть воду только на заменяемом участке трубы, или вы можете закрыть основной запорный вентиль, чтобы перекрыть воду во всем доме на время ремонта .

   Расположение запорного клапана домашней воды © Ли Валлендер

2. Слив труб

   Водопроводные трубы будут продолжать удерживать стоячую воду и давление. Поэтому слейте воду из труб, открыв кран на самом нижнем уровне вашего дома, например, в подвале, раковине или ванной на первом этаже. Это позволит трубам стекать и предотвратит беспорядок, когда вы будете врезаться в медные трубы.

3. Отрежьте оба конца меди

   Отметьте медную трубу, чтобы указать секцию, которую вы заменяете. Удостоверьтесь, что участок замены выходит далеко за пределы области коррозии с обоих концов.

   С помощью резака для медных труб перережьте медную трубу на обоих концах заменяемой секции. Миниатюрный труборез — удобный инструмент для работы в ограниченном пространстве.

   Вертикальные секции трубы должны быть поддержаны, чтобы предотвратить их сползание внутрь стеновых полостей. Перед резкой прикрепите вертикальные трубы к стене или каркасу пола с помощью медных трубных хомутов и совместимых винтов.

   Ли Валлендер

4. Обрежьте ответвления для подачи приспособления

   Если секция медной трубы, которую вы удаляете, включает ответвления, идущие к сантехническим приборам, таким как туалеты, раковины, душевые кабины или ванны, вам также потребуется разрезать эти соединения с помощью трубореза. Если эти ответвительные соединения выполнены с помощью муфт или компрессионных фитингов, а не фитингов, припаянных методом пота, отсоедините их с помощью гаечного ключа.

   Вы можете воспользоваться этой возможностью, чтобы заменить линии подачи медных приспособлений на PEX. Если это так, удалите также медные соединительные линии. В противном случае оставьте их на месте для повторного подключения к новой секции трубы PEX.

   Ли Валлендер

5. Снимите заусенцы с обрезанных концов медной трубы

   Чтобы обеспечить хорошую посадку вставных соединителей, обрезанные концы медной трубы должны быть идеально гладкими и чистыми. Используя инструмент для снятия заусенцев с меди, сгладьте внутреннюю и внешнюю поверхность всех обрезанных медных труб.

   Пропустите инструмент на пару дюймов вверх по трубе, чтобы убедиться, что вся коррозия удалена. Даже если при визуальном осмотре вы считаете, что труба достаточно гладкая, вам все равно следует снять с нее заусенцы с помощью инструмента.

   Медная труба для удаления заусенцев © Ли Валлендер

6. Отрежьте трубку PEX

   Отмерьте и отрежьте трубку PEX достаточной длины, чтобы заменить удаленную секцию медной трубы, используя труборез PEX. Обязательно учитывайте любую длину, добавленную вставными соединителями. Немного отрежьте трубку PEX, чтобы оставить место для расширения и сжатия. Трубка PEX достаточно гибкая, чтобы вместить некоторые излишки.

7. Подключите PEX к медному проводу

   Очистите конец трубки PEX, чтобы удалить любые заусенцы или мусор. Измерьте и отметьте линию глубины на конце трубки, следуя спецификациям производителя разъема push-fit; сделайте то же самое на каждом конце медной трубы.

   Наденьте один конец вставного прямого соединителя на один из обрезанных концов медной трубы. Убедитесь, что труба полностью вошла в нижнюю часть соединителя, а соединитель достигает отметки глубины. Вставьте один конец трубки PEX в другое отверстие прямого соединителя, протолкнув его до упора до линии глубины.

   Повторите то же самое с противоположным концом области ремонта, соединив PEX с медной трубой с помощью другого прямого соединителя с нажимной посадкой.

   Ли Валлендер

   Наконечник

   При желании вместо прямого соединителя можно установить вставной шаровой кран для удобного перекрытия этого участка водопровода. Этот запорный клапан будет оставаться открытым большую часть времени и будет использоваться только в том случае, если трубы необходимо перекрыть для будущего ремонта. Однако нормы требуют, чтобы запорные клапаны располагались только в доступных местах — не устанавливайте запорный клапан, если после ремонта полость в стене будет закрыта.

8. Подсоедините линии питания приспособления к PEX

   Там, где удаленный сегмент меди также питал линии питания приспособлений, теперь вам нужно подключить эти линии питания к новой секции PEX.

   Это делается путем простого разрезания линии PEX с помощью резака для труб PEX, а затем с помощью вставного тройника для вставки в линию. Два выхода на тройнике подключаются к линии PEX, а третий выход питает линию подачи, идущую к приспособлению.

   При желании линии питания медных светильников также могут быть заменены на PEX.

   Ли Валлендер

3 уровня замены медной трубы на PEX

Когда вы сталкиваетесь с проржавевшими или протекающими медными трубами во время ваших проектов реконструкции, у вас есть несколько градаций вариантов «сделай сам», от самых простых и наименее дорогих до самых сложных и дорогих.

Точечный ремонт меди с помощью PEX

Когда вы обнаружите протекающие медные трубы, вы можете использовать минимальный подход, вырезав неисправный участок и заменив его PEX. Часто можно обойтись установкой только одного разъема с нажимной посадкой в ​​этой области. Точечный ремонт медных труб часто встречается в любом старом доме.

Замена видимых участков меди на PEX

В качестве компромисса между полной заменой трубопроводов во всем доме и небольшими участками вы можете заменить большие участки (10 футов или более) открытых медных труб на PEX, разветвляясь там, где это необходимо.

Замена видимых участков — это решение, которое выбирают многие домашние мастера, потому что этот метод не такой амбициозный и дорогостоящий, как замена труб во всем доме. Хотя это может показаться сложным, этот вариант на самом деле не намного сложнее, чем вариант точечного ремонта. Это потому, что вы максимально удлиняете трубу, а не просто локализуете ремонт.

Заменить всю медь на PEX

Помимо затрат, лучшим долгосрочным решением является замена труб во всем доме, замена медных труб на PEX. Это включает в себя отключение и обход всех существующих медных кабелей и прокладку новых линий PEX по всему дому. Вы можете либо следовать текущему шаблону, либо начать заново с системой коллекторов и ответвлений PEX. В качестве побочного проекта по замене металлических труб на PEX вам потребуется повторно заземлить электрическую систему.

Убедитесь, что электрическая система заземлена

Одним из побочных эффектов замены металлических водопроводных труб на трубы PEX является потеря заземления для электрической системы дома.

В домах со старыми электрическими системами электрическая система иногда заземляется через металлические водопроводные трубы. Это не является обычной практикой для систем с автоматическими выключателями, которые обычно должным образом заземляются при установке, но это чаще встречается в старых системах, которые защищены предохранителями, а не автоматическими выключателями.

При замене металлических водопроводных труб на PEX этот непрерывный путь заземления может быть прерван, поскольку пластиковые трубы не являются электрическим проводником.

Кроме того, правила в некоторых сообществах могут требовать, чтобы вся водопроводная система была подключена к домашней системе заземления. Здесь также замена меди на PEX может нарушить это соединение. Проконсультируйтесь с местными властями по нормам и правилам для получения инструкций о том, как обращаться с сантехническими системами с использованием PEX.

По этой причине рекомендуется проверять правильность заземления вашей системы при замене металлических водопроводных труб на пластиковые. Если вы обнаружите, что розетки потеряли заземление, обратитесь к электрику для восстановления заземления. Обычно это делается путем подключения главной сервисной панели к заземляющему стержню, вбитому в землю, через соединительный провод.

правил проведения работ и разбор возможных ошибок. Как соединить полипропиленовые трубы Полипропиленовые трубы Фитинги без пайки

Полипропиленовые трубопроводы

при качественной сборке способны прослужить без ремонта до полувека. Популярность пластиковых коммуникаций при строительстве индивидуальных домов объясняется в том числе и тем, что монтаж полипропиленовых трубопроводов доступен для самостоятельного выполнения.

Выбор способа соединения пластиковых труб зависит от наличия специального инструмента, характера соединяемых материалов, назначения коммуникаций.

Все способы монтажа полипропиленовых труб можно разделить на две большие категории. Один включает сварку материалов путем нагревания органического полимера до точки плавления. Ко вторым можно отнести все «холодные» способы соединения, за исключением холодной сварки.

1. Сварные соединения не называются прочными. Здесь задействованы диффузионные процессы. Однородные полимеры смешиваются на молекулярном уровне, образуя монолит. Такой док самый прочный, но требует специального инструмента или клея (при холодной сварке). Второй минус – невозможность временного демонтажа коммуникаций без разрушения части конструкции.
2. Соединительные (резьбовые) соединения выполняются с использованием специальных фитингов. Применяются при стыковке тонкостенных труб малого диаметра, при выполнении конструкций из разных материалов, смешении полипропилена с полиэтиленом, с металлическими элементами.

Диффузионная сварка

Разборка приварка домкрата (труба к трубе) и использование дополнительных фитингов (муфта). Это технологии, основанные на плавлении полипропилена, которые отличаются нюансами работы.

Сварка диффузионной муфтой осуществляется на полипропиленовых трубах диаметром от 16 до 40 мм.

Здесь фитинг используется для подачи дополнительного количества полипропилена, чтобы соединение было надежным.

Для более толстостенных материалов сварку производят домкратом, соединяя патрубки трубы напрямую, без использования дополнительных деталей. Производители полипропиленовых материалов предлагают фитинги полностью из полимерных материалов, комбинированные, с резьбовым переходом под металлические элементы.

Комплектация арматуры выбирается исходя из особенностей трубопровода. Производители предлагают следующие виды соединительных элементов:

• Уголки, тройники, муфты;
• фитинги для соединения элементов одного диаметра с переходом на другой диаметр;
• полностью полимер или комбинация металлополимера;
• с внутренней, внешней резьбой.

Вопрос пайки полипропиленовых труб сегодня остро стоит перед каждым владельцем своей квартиры. Качественного крепления трубы хотят все без исключения, так как от этого напрямую зависит:

• срок службы водопроводной или отопительной системы,
• необходимость затрат на ремонт.

Поэтому многих интересует, как крепить трубы, чтобы избежать неприятностей в будущем.

Для пайки труб из полипропилена необходим, конечно же, специальный паяльник. Но что делать, если такого инструмента в доме нет? Ответ прост: воспользуйтесь преимуществами материалов и инструментов из огня. Например, газовая горелка.

Несомненно, в каждом доме должна быть газовая горелка. Но если его нет, при выборе этого инструмента стоит учитывать его основные параметры:

• газ б/у;
• подключить цилиндр.

Этот способ пайки подходит не только для труб малого диаметра, но и для шиповых труб большого диаметра.

С помощью газовой горелки можно самостоятельно отремонтировать или смонтировать систему отопления за короткий промежуток времени.

Для пайки требуется:

• точность
• уход
• стремление к качеству
• подготовка к основной работе.

Полипропиленовая трубка: инструкция по пайке

Рассмотрим этапы, как разматывать трубы:

Шаг 1. Подбираем трубы подходящего диаметра. Обратите внимание: вновь приобретаемые трубы должны соответствовать по диаметру старым. Это поможет избежать проблем при подключении.

Шаг 2. Измерив, отрезаем нужный кусок трубы. Не забудьте добавить дополнительные 25 миллиметров, которые впоследствии останутся в подгонке фитинга.

Шаг 3. Нагрев с помощью трубы горелки и фитингов. Делать это нужно одновременно.

Шаг 4. После этого детали нужно соединить и немного подержать, дожидаясь их остывания.

Примечание: Перед монтажом труб необходимо составить подробную схему, по которой они будут соединяться. Следует отметить места установки поворотных уголков, тройников и кранов.

• Рекомендуется приобретать соединительные детали и трубы предпочтительного производителя. Это важный момент, так как у каждого производителя своя технология изготовления этих элементов. А это значит, что температура плавления деталей может различаться, что не подходит для монолитной конструкции.
• Перед основной работой детали нужно очистить и обезжирить, что позволит избежать нарушения качества соединения.
• На практике сначала на отрезках труб, чтобы знать, какие усилия нужно приложить для получения ожидаемого результата. Примечание: трубу, вставленную в фитинг, нельзя вращать, это нарушит прочность соединения, так как поверхности деталей будут собирать волны.
• Если вы выбираете качество, то не стоит экономить! Хорошие изделия прослужат дольше, на чем вы сэкономите в будущем.
• Если температура в помещении ниже +5°С, не нужно рисковать и начинать работу, так как ее эффективность значительно снижается. Соединения в этом случае будут непрочными, а соединительные детали потребуются в обязательном порядке. А это чревато ненужным оплавлением и деформацией элементов.

Паяльники: как паять, если нет паяльника?

Наверняка многие сталкивались с тем, что два провода надо перепаять, но паяльник под рукой не оказывается. Остается полагаться на смекалку современников, предлагающих легкие способы пайки, которые освоит каждый.

В данных материалах предложены такие материалы:

• Ленточная пайка.

Пайка без паяльника с пастой

Паяльной пастой называют механическую смесь флюса, припоя и смазочного порошка, то есть связующее.

Производители паяльной пасты практикуют их изготовление на основе серебра, что дает возможность использовать эту смесь для пайки разных видов никеля, стали, а также медных сплавов.

Требования к пасте

Паяльная паста должна:

• очень быстро пахнут, но не окисляются;
• быть вязким (что очень важно!) и сохранять деформацию;
• , обладающий адгезивными свойствами;
• смывают в обычных растворителях;
• не заливать границы нанесенного слоя;
• не оставлять непропахших остатков после нанесения;
• не влияют на технические свойства платы.

Этапы пайки

Этап 1. Первоочередная задача подготовить провода. Очистите поверхность проволоки, применяя канцелярский нож или тельца.

Шаг 2. Скрутка проводов.

Шаг 3. Место шипа тщательно промазать пастой для пайки. Нанесите капли пасты по всей поверхности проволоки равномерно.

Шаг 4. Место нанесения прогревается. Для этого можно использовать обычную зажигалку. После нагревания паста будет твердым шипом.

Шаг 5. Надеваем на провод термоусадочную трубку, которую также обрабатываем пламенем, чтобы она равномерно распределилась по поверхности провода.

Обратите внимание: Этот способ пайки в основном для крепления проводки небольшого диаметра, например провода от наушников.

Лента для пайки Лента для пайки

Лента для пайки – материал, применимый при монтаже, ремонте или замене электропроводки, в бытовых и полевых условиях, а также в автомобильном деле.

Рассмотрим поэтапный процесс пайки через ленточную пайку:

Шаг 1. С проводов необходимо снять изоляцию, то есть зачистить ниппелями.

Шаг 2. Неправильные провода, и после намотки скрутки с лентой припоя. После снятия защитной пленки наносим флюс на поверхность провода и обжимаем.

Шаг 3. Нагрейте место намотки спичкой или зажигалкой до тех пор, пока припой полностью не растечется по поверхности проводки.

Шаг 4. Дождаться остывания, после чего можно удалить лишний флюс.

Как видите, паяльник для шпильки покупать вовсе не обязательно, можно воспользоваться вышеописанными способами. Это сэкономит и время, и деньги.

Способы соединения труб из пластика
Изделия полипропиленовые
Стыковка труб из металлопластика
Обжимные фитинги для водопроводных труб
Соединение полиэтиленовых труб
Как соединить трубы из поливинилхлорида

Чтобы выполнить самостоятельно монтаж водопровода из пластиковых труб, не потребуется много знаний и опыта, так как этот процесс не отличается сложностью. Однако для повышения качества проводимых работ необходимо ознакомиться с технологией и некоторыми нюансами соединения трубных элементов данного типа. Также важно усвоить несколько уроков, описывающих способы соединения разных видов пластиковых труб и основные моменты этого процесса.

Способы соединения труб из пластика

В первую очередь стоит отметить, что к пластиковым трубам относятся изделия из следующих материалов:

• Полипропилен.
• Металлопластик.
• Полиэтилен.
• Поливинилхлорид.

Каждому материалу присущи определенные свойства, поэтому соединение изделий выполняется разными способами, в том числе пайка полипропиленовых труб без паяльника (читайте также: «Как соединить полипропиленовые трубы — обзор проверенных способов стыковки») . Для большей осознанности стоит узнать, как соединить водопроводные трубы из этих материалов.

Изделия из полипропилена

Полипропиленовая труба – самый популярный материал для водоснабжения. Это объясняется наличием некоторых предустановленных моментов: приемлемой ценой, высокой прочностью и длительной эксплуатацией. Поэтому изучение способов соединения всех видов пластиковых труб следует начинать именно с этого вида.

Полипропиленовые трубы

соединяются сваркой с обязательным применением муфт, уголков, тройников и других фитинговых элементов. При подключении полипропиленовых труб для водоснабжения необходимо приобретать трубы и фитинги одного производителя. В противном случае даже строгое соблюдение технологии сварки не может гарантировать полной герметичности и качества.

Для соединения сантехнических полипропиленовых труб своими руками необходимо иметь под рукой следующие инструменты:

Монтаж водопровода из полипропиленовых труб выполняется следующим образом:

1. Включите и прогрейте сварочный аппарат. Устройство должно пройти три фазы: нагрев до определенной температуры, отключение, повторный нагрев. Режим работы можно проследить по световому индикатору (читайте также: «Виды сварки труб ПВХ, преимущества и недостатки способов»).
2. Во время нагрева паяльника растяните армирующий слой в месте, где будет выполняться приварка фитингов.
3. С поверхности соединяемых элементов очищается пыль и грязь, хорошо протираются салфетки. Следует помнить, что не выполнение этих действий может привести к непрочному соединению.
4. Конец одной трубы и соединительный элемент вставляются в патрубок для нагрева и выдерживают определенный период времени. Время нагрева следует строго контролировать, так как длительная выдержка приводит к деформации элементов, а при недостаточном нагреве снижается прочность соединения пластиковых водопроводных труб. Поэтому к каждому сварочному аппарату прилагается специальная таблица, в которой указано время нагрева деталей, имеющих определенный диаметр.
5. Подогретые элементы вытягиваются из патрубков и быстро соединяются. Прочность соединения также зависит от быстроты действий на этом этапе, поэтому процесс нужно выполнять быстро, но аккуратно. Труба вставляется в фитинг до упора, но не должна деформироваться. Соединяемые детали следует выдерживать до полного остывания пластика.
6. Подобным способом компонуются все элементы водопровода. Чтобы избежать порчи материала, нужно произвести действия по ненужной обрезке труб. Процесс сварки полипропиленовых труб достаточно сложен, но после нескольких пробных действий его можно перевести в самостоятельную эксплуатацию.

Стыковочные трубы из металлопластика

Соединение металлопластиковых трубных изделий также можно выполнить своими руками одним из трех способов:

1. Соединение с помощью компрессионных фитингов подразумевает следующие действия: конец трубы надевается на цангу, закрепляется компрессионным кольцом и сжимается зажимной гайкой.
2. Обжатие фитингов обжимного типа заключается в обжатии колец на конце фитинга с помощью специального пресса.
3. Стыковочные пуш-фитинги — это новый метод соединения, не требующий никаких инструментов.

   Этот способ может стать ответом на вопрос, как соединить пластиковые трубы без пайки.

Вне зависимости от выбранных способов соединения металлопластиковых труб инструменты все же стоит варить. В частности, потребуется трубопровод, который можно заменить обычным монтажным ножом, и калибратор, в качестве которого может выступать любой цилиндрический предмет определенного диаметра.

Наибольшей популярностью пользуется соединение металлопластиковых труб с помощью компрессионных фитингов, что подразумевает следующие действия:

• Сначала трубы разрезают ножом или труборезом, обеспечивая прямой угол линии реза.
• Обрезанные концы перед соединением труб обрабатывают, то есть калибруют по диаметру и снимают затычку с помощью калибратора в обоих случаях.
• Гайка снимается с фитинга и надевается на конец трубы, за ней находится компрессионное кольцо.
• Теперь цангу вставляют в конец трубы, предварительно проверив наличие резиновых уплотнительных колец.
• Зажимное кольцо накинуть на подборку и затянуть гайку на штуцере. Нельзя допускать сильного затягивания гайки, так как это приводит к повреждению резиновых уплотнителей (читайте также: «Чем и как соединять трубы ПВХ – оптимальные способы соединения»).

Аналогично выполняется подключение всех элементов водопровода. Такая установка характеризуется одним достоинством: минимальный набор инструментов для работы, что бывает у любого хозяина. Кроме того, это единственный вариант, позволяющий получить разъемное соединение, необходимое в некоторых ситуациях.

Обжимные фитинги для водопроводных труб

Соединение с помощью обжимных фитингов выполняется в том же порядке, только компрессионное кольцо и гайка заменены обжимным кольцом. Для его выдавливания используется ручной или электрический пресс.

Пуш-фитинги позволяют получить соединение металлопластиковых труб намного быстрее, чем предыдущие способы. Для выполнения работы достаточно вставить подготовленный конец трубы в соединительную часть, и все действия выполняются без особых усилий.

При подаче воды в собранную систему зажим фитинга нажимается, что предотвращает попадание воды. Этот способ не требует специальных инструментов или ключей, а сама установка выполняется в несколько раз быстрее. ЧИТАЙТЕ ТАКЖЕ: «Как установить пластиковые трубы — основные правила монтажа».

Пуш-фитинги могут использоваться для соединения труб из металлопластика и сшитого полиэтилена.

Подключение к любому из перечисленных способов является герметичным и надежным, поэтому выбирать нужно в зависимости от имеющихся инструментов и финансовых возможностей.

Соединение полиэтиленовой трубы

Полиэтиленовые трубы можно соединить одним из следующих вариантов:

• С помощью компрессионных фитингов.
• Сварка электрооборудованием.

Фитинги компрессионные компрессионные выполняются по аналогии с металлопластиковыми трубами, но в определенной последовательности:

• Труба обрезана и снята фаска.
• На трубу надевается зажимная гайка.
• Это следует за Цангом.
• Далее по очереди надевается упорное и уплотнительное кольцо.
• Труба вставляется в корпус фитинга, сдвигается по краю все детали и затягивается гайкой.

Этот способ чаще всего используется при сборке бытовых систем полива в загородных домах или на дачном участке.

Соединение металлопластиковых труб в системах хозяйственно-питьевого водоснабжения выполняется с помощью электросварки. Следовательно, для выполнения работ необходимо иметь специальный сварочный аппарат и электродвигатель, имеющий диаметр в соответствии с сечением соединяемых элементов.

Процедура сварки подразумевает следующие действия:

• Подготовка поверхности соединяемых элементов. Для этого специальным скребком снимают верхний слой трубных изделий и обезжиривают очищенное место.
• Концы соединяемых элементов вставляются в электроблок, при этом место соединения должно располагаться точно по его середине.
• Электрошпатель присоединяется к сварочному аппарату и спираль внутри него начинает нагреваться. В результате полиэтилен начинает плавиться и спаивать края элементов трубы.

Аппарат для данного вида сварки имеет очень высокую цену, поэтому, если его дальнейшее использование не предполагается, лучше взять аппарат в аренду на несколько дней, чем тратить большую сумму на его одноразовое использование.

Как соединить трубы из поливинилхлорида

Трубные изделия из поливинилхлорида

соединяются с помощью специального клеевого состава. Однако назвать его клеем очень сложно, так как при обработке этим веществом соединяемых поверхностей происходит плавление пластика, и кромки свариваются, а не склеиваются. Другими словами, пайка труб без паяльника.

Процесс соединения труб их поливинилхлорида следующий:

• Первоначально края соединяемых труб очищаются от пыли и грязи и хорошо просушиваются.
• Затем с торцов с фаской. Это действие нужно выполнять обязательно, чтобы клеевой состав не сползал при соединении элементов.
• Далее один конец трубы вставляется в фитинг для измерения его глубины. На трубке карандашом или маркером сделайте соответствующую отметку.
• Торец трубы обработан клеевым составом до отметки с помощью кисточки. Не следует забывать, что оставлять клей на поверхности более 25 секунд нельзя.
• Элементы соединяются и слегка поворачиваются, благодаря чему состав равномерно распределяется по всей поверхности. Клей должен сохнуть естественным путем без каких-либо внешних воздействий. Во время высыхания клеевого состава может влиять температура воздуха и другие факторы.

Исходя из всего вышеизложенного, можно сделать вывод, что в большинстве случаев соединение пластиковых труб можно выполнить своими руками, не имея под рукой специальных приспособлений и не владея специальными знаниями и навыками. Главное условие – строгое соблюдение технологии. Также важно прислушиваться к советам профессионалов. Это поможет установить водопровод без лишних материальных затрат.

Значительное увеличение замены морально устаревших водопроводных сетей привело к выводу на лидирующие позиции такого материала, как полипропиленовые трубы. Поэтому сегодня и поговорим о том, что для выполнения данной работы есть преимущества коммуникаций из такого материала.

Преимущества полипропиленовых труб и область их применения

В первую очередь необходимо знать, благодаря своим качествам полипропиленовые трубы смогли так быстро стать самым популярным материалом для прокладки систем водоснабжения и отопления.

Преимущества полипропиленовых труб:

Область применения таких труб достаточно широка, они используются для прокладки следующих магистралей:

Обязательным условием, позволяющим использовать полипропилен в этих областях, является точное соблюдение технологии пайки (сварки), а для этого нужно знать, как паять пластиковые трубы, какой инструмент для этого используется.

Инструмент для пайки полипропиленовых труб

В первую очередь следует определиться с выбором инструмента, который используется для пайки труб из полипропилена. Для выполнения работ на бытовом уровне вполне достаточно приобрести недорогой минимальный набор оборудования, в который входят:

Сварочный аппарат (паяльник). Основная задача этого инструмента нагреть поверхность соединяемых элементов до температуры 260 градусов . Именно при таких условиях возможен процесс диффузионной сварки, в результате которого получается неразборное соединение, по своим свойствам не уступающее материалу магистральной трубы.

Прежде чем выбрать паяльник для пластиковых труб, необходимо определиться с основной областью его применения. Для бытового использования вполне достаточно моделей, мощность которых составляет 900-1200 Вт, для профессиональных целей стоит купить более мощное оборудование, стоимость которого намного дороже.

При выборе стоит обратить внимание на следующие конструктивные особенности прибора:

Именно эти особенности конструкции паяльника будут определять удобство работы с ним и его долговечность.

Насадки для пайки труб. В недорогих наборах инструментов обычно 3-4 насадки для работы с трубами различного диаметра. При необходимости такие насадки приобретаются отдельно. Главной особенностью таких элементов является качественное антипригарное покрытие. Обычно для этих целей используется тефлон, в профессиональном инструменте используется более качественный слой этого материала, который практически предотвращает прилипание полипропилена в процессе пайки.

Для резки полипропиленовых труб используются специальные ножницы для пластика. Отличаются усиленной конструкцией, позволяющей резать даже армированные трубы. Такой инструмент есть в любом минимальном наборе для пайки полипропиленовых труб.

Для работы с армированными трубами также необходимо изготовить приспособление, позволяющее снимать торец с заготовки вместе со слоем алюминиевой фольги. Промыть армированные трубы без удаления этого слоя невозможно. Конечно, снять арматуру можно и с помощью простого ножа, но такое приспособление выполняется быстрее и качественнее. К сожалению, в большинстве наборов инструментов это устройство отсутствует, поэтому необходимо позаботиться о его отдельном приобретении.

Правила пайки полипропиленовых труб

Перед пайкой пластиковых труб из полипропилена необходимо выполнить ряд подготовительных операций:

В целом процедура пайки полипропиленовых труб не сложная. Главное, соблюдать размер и выдерживать температурную обработку. Тогда полученное соединение прослужит достаточно долго.

Возможность самостоятельно собрать трубопроводы – несомненный плюс изделий из полипропилена. Используя удобный и легкий материал, можно собственноручно построить канализацию, починить и модернизировать сантехнику.

Главное понимать специфику сочетания сборных элементов между собой. Согласитесь, это важная часть работы, отвечающая за герметичность магистрали и ее безаварийную работу.

Предлагаем вам подробную информацию о том, как паять полипропиленовые трубы, какое оборудование используется в работе, а также перечисляем наиболее распространенные ошибки начинающих сварщиков.

Предлагаемая нами информация поможет наладить бесперебойную связь. Для визуального восприятия статья дополнена графическими приложениями и видео-гайдами.

Процесс пайки осуществляется благодаря ярко выраженным термопластическим свойствам материала. Полипропилен размягчается при нагревании – приобретает состояние, подобное пластилину.

Галерея изображений

Так выглядит паяльник («Утюг») для труб из полипропилена. Простое электротехническое полуавтоматическое устройство, благодаря которому изготавливается шип пластиковый

При выполнении стыковой сварки конструкции из припоев отличаются повышенной сложностью. Обычно в составе этой техники есть не только нагревательный элемент, но и система центрирования свариваемых деталей.

Как правило, аппарат прямой сварки, как и сама технология, в бытовой сфере применяется редко. Используйте приоритет — промышленность.

Более сложное устройство, с помощью которого производится точная центровка свариваемых деталей с последующим процессом нагрева и пайки. Используется при прямой технологии сварки

Помимо одежды для пайки, мастеру также потребуются:

• ножницы -;
• конструкция рулетки;
• Королник Техническое обслуживание;
• ширма для труб с армированием;
• маркер или карандаш;
• средства обезжиривания поверхностей.

Поскольку работа производится на высокотемпературном оборудовании, необходимо носить плотные рабочие перчатки.

Процедура сварки полипропилена

Важное предупреждение! Работы по сварке полимерных материалов следует проводить в хорошо проветриваемом помещении. При нагревании и всплытии полимеров выделяют ядовитые вещества, которые в определенной концентрации оказывают серьезное влияние на здоровье человека.

Процедура сварки полипропилена несложная, но требует аккуратности и аккуратности в работе. Также следует избегать банальных ошибок, таких как недостаточный или избыточный нагрев.

В первую очередь необходимо подготовить к работе:

1. На плато нагревателя установить заготовки нужного диаметра.
2. Комплект регуляторов 260ºС.
3. Подготовить детали сопряжения — вывесить, снять фаску, обезжирить.
4. Включите паяльную станцию.
5. Дождаться набора рабочей температуры — включить зеленый индикатор.

Сопрягаемые детали (труба — муфта) одновременно надеваются на заготовки паяльной станции. При этом полипропиленовая трубка втачивается во внутреннюю область одной заготовки, а муфта (или раструб фасонной части) — во внешнюю поверхность другой заготовки.

Обычно концы трубы вставляются по границе отмеченной ранее линии, и муфта выполняется до упора. Выдерживая полипропиленовые детали на предварительно подогретых карликах, следует помнить о важном нюансе технологии – времени выдержки.

Галерея изображений

Выводы и полезное видео по теме

У профессионалов всегда есть чему поучиться. Как работать с полипропиленом, можно посмотреть в следующем видео:

Монтаж трубопроводов из полимеров методом их пайки «на горячую» — удобный и популярный прием. Успешно применяется в условиях монтажа коммуникаций, в том числе на бытовом уровне.

Этот метод сварки могут использовать люди без опыта работы. Главное правильно понять технологию и обеспечить точность ее выполнения. А технологическое оборудование можно купить или арендовать.

Вы имеете опыт пайки полипропиленовых труб? Пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы по теме в форме ниже.

В квартирах и в частных домах часто можно увидеть пластиковые трубы. Актуальность таких изделий в последнее десятилетие обосновывается их низкой ценой, длительным эксплуатационным периодом и принципиальной невозможностью спешки.

Соединение пластиковых труб друг с другом можно производить с помощью паяльника, а также альтернативными способами — с помощью фланцев, фитингов, муфт или приклеивания.

Соединение пластиковых труб без пайки не потребует больших финансовых затрат. И доставать где-то дорогое паяльное оборудование (очевидно, что далеко не у всех) тоже не обязательно.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным устройством, выставлять нужное давление и температуру, подбирать припой. В общем, чтобы размотать трубы, нужно знать действительно много нюансов.

Так же есть такой вариант как пайка полипропиленовых труб без паяльника. Для этого просто берется паяльная паста (продается уже в готовом виде смесь флюса, припоя и смазочного порошка), наносится на место соединения и нагревается. Причем вместо паяльника предлагается использовать газовую горелку или зажигалку. Но этот способ у некоторых может вызвать неприятие, так как приходится иметь дело с открытым огнем.

Представление о форс-мажоре: произошел прорыв пластикового водопровода. Чтобы вернуть ему герметичность пайкой, может уйти много времени. Да и восстановление герметичности труб, соединенных без пайки, можно осуществить гораздо быстрее – это действительно важное преимущество.

Составные фитинги

Для соединения пластиковых труб без пайки очень часто используют пресс-фитинги (они же компрессионные фитинги) или новые бельгийские пуштинги, которые собственно и фиксируются сами.

Стандартные пресс-фитинги обычно изготавливаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб небольшого диаметра. Преимущество этих сантехнических изделий в том, что с их помощью можно построить переходы между элементами трубопровода и соединить их под разными углами.

Чаще всего арматуру надевают на повороты и ответвления пластикового трубопровода. Обычный пресс-фитинг состоит из основного корпуса, крышек, гильз и двух колец: прижимного (оно находится в специальном гнезде) и фальцевого (с ним фиксируется пластиковая труба).

Если речь идет о фитингах диаметром менее пятидесяти миллиметров, их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И еще одно важное правило. Пластиковую трубу следует предварительно перед установкой штуцера подготовить – обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такие препараты проводят в любом случае, независимо от выбранного способа соединения.

После того, как пластиковое изделие будет приведено в приемлемое состояние, необходимо установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается прижимное кольцо. Теперь можно вставлять трубу в фитинг до упора и фиксировать. Те же действия нужно проделать со второй подключенной трубой.

Использование фланцев

Пластиковые трубы можно соединять фланцами без пайки. Такое сочленение считается очень надежным – металлические фланцы выдерживают огромный плюс температуры и высокое давление.

Сегодня даже на трубопроводах большого диаметра ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только с одной стороны. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением – от 20 до 1200 мм.

Алгоритм соединения с помощью фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить на край пластиковой трубы не более чем на один сантиметр. Потом фланец аккуратно грамотный на эту прокладку.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивайте болты здесь очень осторожно. Если приложить слишком много усилий, пластиковая поверхность может треснуть.

Использование муфт

Обыкновенная муфта для пластиковых трубопроводов является достаточно простой по своему устройству деталью. Состоит из:

• корпус чугунный;
• две гайки;
• резиновые прокладки;
• четыре металлические шайбы.

Муфту можно найти в ближайшем магазине сантехники, либо при наличии определенных навыков и знаний изготовить самостоятельно. При этом сцепные характеристики должны строго соответствовать размерам соединяемых изделий. Обычные муфты подходят для напорных пластиковых трубопроводов и трубопроводов без давления. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования компаунда необходимо вставить концы труб так, чтобы они соприкасались посередине. Концы должны проходить через шайбы, прокладки и гайки. Затем нужно плотно затянуть гайки, чтобы давление на прокладки было достаточно сильным.

Стыковка пластиковых труб муфтой абсцессивно дает герметичный шов даже без применения пайки. Но в некоторых случаях, например, если труба имеет небольшую длину или примыкает непосредственно к полу (или другой горизонтальной поверхности), установить обычную муфту не представляется возможным.

Для таких сложных случаев придумана зажимная муфта. Как это использовать? Сначала нужно очистить край пластиковой трубы. Затем нужно разработать муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. А уплотнительное кольцо в итоге должно располагаться не менее чем в одном сантиметре от края изделия.

Затем в концы пластиковой трубки нужно вставить сам корпус вставной муфты. А затем к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет присоединить штуцер «американку» с подсоединенной к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, удерживая свободной рукой трубу, к которой она крепится. Муфта должна оставаться неподвижной. Если он двигается, значит, деталь выбрана не по размеру. Именно поэтому он так плохо держится на конвейере. Впрочем, исправить это легко – стоит лишь подтянуть нитки.

Способ склеивания

Трубы из пластика можно клеить, хотя многие сантехники считают такой способ крайне ненадежным. И поэтому на практике клей для соединения труб применяется только в сочетании с фитингами.

Перед нанесением клея трубу разрезают и избавляются от заусенцев на ней. Также с него также необходимо обеспылить и провести тщательное обезжиривание тех участков, для которых предполагается клей (то есть будет специальное средство для обезжиривания). Затем нужно запустить трубы в фитинг, чтобы проверить, насколько хорошо они сочетаются друг с другом.

Теперь можно нанести клей на место будущего контакта тонким слоем. Сразу после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на внешней поверхности, удаляются тряпкой.

Клей сохнет около 15-20 минут. Однако пускать воду по трубопроводу (или как-то еще) нужно только не ранее, чем через 24 часа.

Некоторые виды пластика (например, тот же полипропилен) склеиваются с большим трудом. Чтобы полипропиленовые детали хорошо сочетались друг с другом, для них придется обзавестись качественным клеем, специально предназначенным для этого материала.

Можно сделать вывод, что способы соединения труб из пластика без применения пайки злоупотребляют. Наиболее надежным из них является сцепной метод, а склеивание помогает только в экстренной ситуации, и применять его нужно с осторожностью.

Как соединить ПВХ с медной трубой

Нужно нанять сантехника?

Получите бесплатную онлайн-оценку от ведущих специалистов по обслуживанию на дому в вашем районе.

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за совершенные покупки.

Трубы из ПВХ обычно используются в водопроводных системах, поскольку они гибкие, прочные и недорогие. Они также бывают разных размеров, форм и цветов.

Проблема в том, что трубы из ПВХ несовместимы с медными трубами. Если вы попытаетесь соединить их вместе, вы, скорее всего, повредите или сломаете медную трубу.

Чтобы этого не произошло, следует использовать специальный переходник, позволяющий соединить трубы ПВХ с медными трубами.

Наиболее распространенный тип адаптера для соединения труб из ПВХ с медными трубами называется угловым соединителем.

Он состоит из двух секций: одна секция соединяется с медной трубой, а другая секция соединяется с трубой из ПВХ. Вы можете купить эти адаптеры в местном хозяйственном магазине.

Вам может быть интересно, почему нельзя просто использовать трубу из ПВХ вместо адаптера. Это связано с тем, что ПВХ не имеет стандартного размера.

Вместо этого трубы из ПВХ измеряются по внутреннему диаметру (ID). Например, если вы хотите установить трубу с внутренним диаметром 1/2 дюйма, вам понадобится труба из ПВХ с внутренним диаметром 1/2 дюйма.

Однако существует множество типов труб из ПВХ, поэтому вам необходимо тщательно измерить каждую из них перед покупкой.

Содержание

Можно ли соединить ПВХ с медью?

Да, можно! Легко прикрепите трубу из ПВХ к медной трубе с помощью соединения Push-fit.

Обязательно измерьте толщину вставки двух труб, прежде чем соединять их вместе. Затем используйте вставной соединитель соответствующего размера. Отрежьте трубу из ПВХ начисто и при необходимости заделайте ее.

Нажимные фитинги используются для соединения труб друг с другом. Существует множество видов нажимных фитингов.

Некоторые из них предназначены специально для соединения медных труб, а другие предназначены для пластиковых труб. Соединители бывают разных форм и размеров.

Некоторые предназначены для повторного использования, а другие одноразовые. Разъединительные щипцы позволяют легко снять трубу.

ПВХ-клей сохнет около 2 часов. Трубу ПВХ можно разрезать без инструментов с помощью ножовки или электропилы.

ПВХ – дешевый пластик, который чаще всего используется в качестве труб. Это гибкий пластик, который легко сгибается, не ломаясь. Это отличный изолятор, а также дешевле, чем сталь или медь.

Лучшие типы фитингов для соединения ПВХ с медной трубой

Компрессионные фитинги лучше всего подходят для соединения ПВХ с медной трубой. Пайка фитингов требует использования открытого огня, что опасно для самодельщиков.

Пластмассовые вставные фитинги обычно не рекомендуются для большинства соединений труб из ПВХ и меди. Медные фитинги служат дольше, чем фитинги из ПВХ, но требуют больше навыков для установки.

Вставные фитинги подходят для коротких соединений длиной до пяти метров. Но если вам нужно выполнить соединение длиной более десяти метров, вам следует рассмотреть возможность использования компрессионного фитинга.

Компрессионные фитинги дороже, чем вставные, но служат намного дольше.

Для любого соединения длиной более десяти метров необходимо использовать компрессионный фитинг. С помощью компрессионных фитингов вы сталкиваете трубы друг с другом до тех пор, пока они не будут плотно прилегать друг к другу. Затем вы нагреваете соединение горелкой и припаиваете его.

На что следует обратить внимание перед подсоединением медной трубы

Убедитесь, что трубы проходят прямо или перпендикулярно, в зависимости от вашей конфигурации. Если одна труба наклонена по отношению к другой, установите колено с этой стороны.

Вы можете подсоединить PVC или CPDVC к своим медным трубам несколькими способами.

Один из наиболее распространенных методов заключается в том, чтобы припаять фитинг с внутренней резьбой к медной трубе, затем привинтить пластиковый фитинг с наружной резьбой и закрепить клеем.

Однако это не самый безопасный метод, потому что вы не сможете правильно затянуть фитинг, если он начнет протекать.

Наилучший и наиболее безопасный вариант — использовать переходник «медь-пластик». Те, у кого средние навыки самоделки, могут выполнить этот проект, но есть риск.

Вы также можете использовать компрессионный фитинг для соединения двух труб. Прежде чем приступить к выполнению шагов по соединению медных труб из ПВХ (см. также «В чем разница между медными трубами L и M?») на практике, вам необходимо подготовиться.

Эти приготовления помогут вам сэкономить больше времени и избежать разочарований.

Необходимы некоторые сантехнические инструменты, такие как трубный ключ, наборы ключей, разводной ключ, отвертки «четыре в одном», плоскогубцы для шлицевых соединений, зажимы и сантехническая лента.

Также имеются некоторые необходимые материалы, включая переходники для труб, муфты и фитинги, наборы для припоя и флюса, а также присадку для труб.

Также нужны старые полотенца и тряпки. Сантехнические работы на самом деле не слишком сложны. Вы должны знать, как использовать правильный инструмент для каждой отдельной работы.

Для некоторых фитингов требуется пайка, а для других достаточно хорошего толчка. Некоторым фитингам нужно использовать специальные обжимные инструменты, в то время как для установки других требуется гаечный ключ или плоскогубцы.

Соединение медной трубы с ПВХ

Концы труб следует очистить перед их соединением. Металлический напильник можно использовать для удаления заусенцев с конца медной трубки.

Заусенцы образуются при разрезании медной трубы пилой. Очистка концов труб помогает предотвратить утечки.

Грунтовка для пластиковых труб должна использоваться как на трубах из ПВХ, так и на трубах из ХПВХ. При заливке трубы также следует использовать переходник из пластиковой трубы в медную.

Пластиковые трубы следует устанавливать с помощью клея для пластиковых труб. Этот клей используется для обеспечения надлежащей герметизации пластиковой трубы.

Закончив установку пластиковой трубы, слегка поверните ее и удерживайте примерно тридцать секунд.

Отвинтите накидную гайку и снимите нажимное кольцо с медной стороны фитинга.

Наденьте гайку и компрессионное кольцо на конец медной трубы. Полностью вставьте конец трубы в фитинг. Плотно прикрутите гайку к фитингу.

Затяните гайки с помощью щипцов. Не затягивайте их слишком сильно. Используйте ленту для трубной резьбы, если хотите, но не беспокойтесь об этом слишком сильно.

Использование вставных фитингов

Вставные фитинги просты в использовании. В наличии есть много их видов. Они легко устанавливаются и снимаются. Фитинги из меди в ПВХ позволяют соединять медные трубы и трубы из ПВХ вместе.

Сварка

Второй способ, пожалуй, лучший для присоединения трубы к медному трубопроводу.

Почему? Потому что он использует правильный тип клея и требует меньше навыков, чем другие методы. Все возможно, если использовать правильный клей.

Для склеивания вам понадобится правильный клей, так как использование неправильного типа приведет только к повреждению используемого клапана.

Зайдите в хозяйственный магазин и найдите специальный клей. Равномерно нанесите клей на поверхности, которые вы хотите соединить.

Подержите их вместе три минуты, а затем дайте им высохнуть в течение одного часа. Сожмите их вместе и оставьте не менее чем на 48 часов, прежде чем снимать ленту.

Припой используется для соединения двух металлических частей. Вы используете его для подключения проводов к печатной плате. Медный провод необходимо спаять вместе с помощью горелки.

Наружная резьба подходит к внутренней резьбе. Пластиковые трубы необходимо склеить между собой.

Резьбовые переходники

Соединения медь-ПВХ следует затягивать с помощью трубной пасты или тефлоновой ленты. Чрезмерная затяжка может привести к трещинам в соединении.

Ремонт сантехники может выполняться самостоятельно или квалифицированным сантехником. Если вы хотите сделать это самостоятельно, вам потребуются правильные инструменты и знания о трубах и фитингах.

Вам также необходимо знать, как устранять утечки и предотвращать их повторение. Если вы не чувствуете себя достаточно уверенно, вам следует нанять профессионального сантехника.

Как соединить медь с компрессионными фитингами?

Сначала необходимо перекрыть главный клапан подачи воды. Далее необходимо открыть кран, чтобы выпустить лишнюю воду.

После этого вы должны выбрать, как соединить медную трубу (см. также «Как быстро измерить медную трубу») к трубе из ПВХ. Есть несколько способов сделать это. См. методы ниже.

Обязательно используйте вкладыш на конце трубы

Вкладыши — это недорогие насадки, которые повышают прочность трубы, предотвращая образование трещин. Сантехники рекомендуют всегда использовать вкладыши при соединении труб друг с другом.

Лента из ПТФЭ

Сантехническая лента обычно используется сантехниками. Это помогает убедиться, что трубы не протекают. Он сделан из пластика и должен наноситься в три-четыре слоя.

Перед разрывом рекомендуется обернуть его вокруг трубы 3-4 раза. Он также широко используется среди сантехников.

Фитинг должен быть присоединен к трубе первым. Затем оливку следует прижать к штуцеру. После этого фитинг следует затянуть с помощью гаечного ключа.

Чем компрессионный фитинг отличается от фитингов под пайку?

Фитинги для пайки представляют собой специализированное оборудование, используемое для соединения труб. Перед установкой фитинга на трубу наносится флюс.

После установки фитинга вокруг фитинга и на трубу наносится припой.

Это делается путем нагревания припоя до его плавления и последующего нанесения на фитинг. После того, как фитинг припаян к трубе, соединение склеивается с помощью эпоксидного клея.

Как соединить медную трубу без сварки

Компрессионные фитинги используются при соединении труб друг с другом. В этом случае компрессионный фитинг является лучшим вариантом, поскольку он служит дольше, чем вставной фитинг.

Вставные фитинги используются при выполнении временных соединений. Компрессионный фитинг похож на фитинг под пайку, но использовать его проще, чем компрессионный фитинг.

Для сварки требуется больше оборудования, чем для любого из этих двух методов.

Заключительные мысли

Если вы планируете установить сантехническое оборудование, такое как раковины, ванны, унитазы и т. д., вам необходимо учитывать тип устанавливаемого оборудования.

Тип приспособления будет определять метод, который вы будете использовать для соединения труб. Например, если вы планируете установить раковину со смесителем, вам понадобится компрессионный фитинг.

С другой стороны, если вы собираетесь установить унитаз, вам нужно будет подключить его к канализационной линии с помощью пайки.

2 простых метода – PlumbingInstantFix

Медные трубы широко используются для водопровода в домах и на предприятиях. Важно, чтобы трубы были правильно подсоединены, если мы хотим избежать утечек . Спайка труб вместе может быть хлопотной и не всегда практичной. К счастью, есть отличные альтернативы.

— Наиболее распространенным методом соединения медных труб без пайки является использование компрессионных фитингов , для закрытия которых требуется машина.

-Недавно были представлены вставных соединений (или push-to-connect), таких как Sharkbite. Они позволяют легко и быстро соединить медные трубы. Это проще, чем пайка, и намного быстрее устранить любые утечки или проблемы в вашей медной трубе. Некоторые сантехники утверждают, что они не так прочны, как компрессионные фитинги. Давайте рассмотрим это дальше.

Содержание

Что такое компрессионный фитинг?

Медная пайка — отличный способ соединения труб. Однако это требует больших усилий и может быть выполнено неправильно, что приведет к утечкам. Вот почему были введены компрессионные фитинги. Фитинг представляет собой деталь, которая на шире медных труб. Он проходит по трубам и соединяет их. Они намного проще в установке и позволяют сантехникам работать быстрее. Кроме того, вы можете сделать это с очень немногими инструкциями.

При измерении трубы необходимо учитывать длину фитинга. Фитинг должен скользить по трубе достаточно глубоко, чтобы не было утечки! Нанесение линии на трубы может помочь вам узнать, где вы должны установить фитинг. Вы также должны проверить диаметр трубы, чтобы найти правильный фитинг. Перед использованием компрессионного фитинга необходимо удалить заусенцы с труб. Делается это с помощью инструмента для удаления заусенцев.

Вот как его установить:

— Резьбовой компрессионный фитинг состоит из 3-х частей (см. видео выше). Подготовьте трубу, правильно обрезав ее. Как только это будет сделано, просто наденьте три части компрессионного фитинга на трубу и используйте два ключа , чтобы затянуть гайки. Может быть сложно узнать, насколько сильно вы должны их затянуть. Не затягивайте гайки слишком сильно, так как они могут сломаться.

Что такое вставной или вставной

фитинг ?

Машины для компрессионных фитингов довольно дороги и могут быть недоступны для домашних мастеров. Недавно были введены вставные соединения, такие как Sharkbite. Они позволяют легко и быстро соединить медные трубы. Вам просто нужно вставить трубы в фитинг.

В некоторых случаях вы получите сообщение о достаточной глубине трубы. Опять же, вы должны учитывать глубину фитинга при резке трубы. Снимите заусенцы с труб, прежде чем надевать фитинг.

Перед использованием фитинга убедитесь, что трубы чистые и в них нет остатков. Надвижные фитинги легче снять, чем компрессионные фитинги, поэтому исправить ошибку проще.

Некоторым сантехникам не нравится этот тип фитинга, поскольку они утверждают, что он менее прочный. Хотя это правда, они могут быть быстрым и простым способом починить сломанную трубу. Если вы хотите использовать эту систему за стенами и под полом, решать вам. Прежде чем начать, внимательно прочитайте инструкции и проверьте свой местный код, чтобы узнать, что возможно.

Вставные фитинги могут быть дороже, чем компрессионные фитинги, если у вас уже есть машина для компрессионных фитингов.

Стоимость насадки Sharkbite зависит от размера. Обычно они стоят от 2 до 8 долларов, в среднем около 4 долларов. Важно проверить, выполняется ли соединение, и протестировать фитинг. Водопроводчики также тестируют свою систему , добавляя воду и наблюдая, падает ли давление через некоторое время. Утечек следует избегать любой ценой.

Также можно склеивать медные трубы . Некоторые сантехники не хотят его использовать, так как думают, что другие варианты создают более прочное соединение между трубами. Другие сантехники пользуются им. Обязательно проведите испытание под давлением, когда используете этот подход. Также существует ограничение на размер труб, с которыми это можно использовать.

Более сложный вариант: Зажимной фитинг

-Зажимной фитинг (см. видео выше) должен быть закрыт с помощью машины. Затем автомат закрывает компрессионный фитинг с давлением. Эта машина довольно дорогая и требует некоторого обслуживания, поэтому в основном предназначена для сантехников. Вы также можете сделать это вручную с помощью специального инструмента, но это требует больших усилий и может привести к ошибкам. Это в основном используется, если вам нужно добавить много фитингов.

Это отличная система, компрессионный фитинг может прослужить долгое время. Вы просто должны быть осторожны, когда вы активируете машину. Для этого у Ротенбергера есть отличные машины. Более дешевые бренды могут сломаться раньше.

 PEX по сравнению с медью

Медные трубы широко используются для водопровода в домах и на предприятиях и имеют долгую историю использования. Однако к их недостаткам можно отнести следующее:

— Это дорогой материал.

— Со временем они могут подвергаться коррозии, что требует замены или ремонта.

– Для установки требуются профессиональные знания.

— Медь сильно расширяется и нуждается в сильной поддержке, чтобы не гнуться.

 Медь во многих случаях заменяется PEX , так как с ней легче работать и она дешевле. Вставные фитинги также можно использовать с PEX. PEX — это тип пластика, который часто сворачивается. Это облегчает транспортировку и развертывание. Коллекторы используются для установки линий горячей и холодной воды. Это делает системы PEX более гибкими, и вы можете без особых проблем добавлять новые сборщики. Просто убедитесь, что вы используете правильный диаметр, чтобы не было проблем с давлением воды.

 PEX более устойчив к фиктивным материалам и может использоваться новичками-сантехниками. Некоторые компании даже предлагают наборы, которые позволяют самодельщикам установить свою собственную систему PEX с некоторыми указаниями. Инспекторы проверят вашу систему, чтобы убедиться, что она работает правильно.

Что такое пайка медных труб?

В домах часто есть крючки и трещины. Поэтому мы должны приспособить наши трубы к этому. Делается это путем разрезания труб и их соединения. Это позволяет легко соединить трубы без утечек.

Пайка труб — это их нагревание и добавление материала (например, олова) для соединения труб и фитингов. Этот припой используется в сантехнике для устранения небольших утечек или ремонта медных труб. Пайка медных труб снижает риск поломки в местах соединений, делая их более прочными и надежными. Существует два типа пайки: мягкая пайка и твердая пайка. Основным отличием является материал, который используется для пайки, и температура, при которой производится соединение.

Некоторые сантехники утверждают, что, поскольку паяные фитинги не так прочны, как компрессионные фитинги, их следует по возможности заменять последними. Но в целом пайка медных труб — хороший вариант для большинства домовладельцев, которые хотят избежать использования более дорогих соединений с механическим приводом.

Для некоторых коммерческих применений по-прежнему требуются паяные медные трубы.

При работе с медью всегда надевайте защитные средства, такие как перчатки и защитные очки.

В заключение можно сказать, что есть 2 альтернативы пайке, если вы хотите соединить медные трубы в вашей водопроводной системе. Вставные фитинги позволяют вставлять трубу в фитинг. Компрессионные фитинги также надеваются на трубы, но для закрытия фитингов требуется машина . Нажимные соединители , такие как фитинги SharkBite или компрессионные фитинги, — это самый простой способ соединения меди без пайки. Но они не такие прочные, как компрессионные фитинги, для закрытия которых требуется машина.

Как сварить медную трубу (сделай сам)

Обновлено: 07 июля 2021 г.

Всегда получайте идеальные герметичные соединения сантехники.

Следующий проект›

Семейный разнорабочий

Пайка медных водопроводных труб – несложный навык. Даже новичок может научиться паять герметичные соединения за 30 минут. Процесс прост — если вы будете следовать нескольким основным рекомендациям. В этой статье мы покажем вам, как быстро и легко паять медь.

от экспертов по DIY в журнале Family Candyman

Время

Полный день

.

Базовые паяльные горелки

Существует два обычных газовых регулятора: один с автоматическим воспламенителем, а другой требует бойка или спички.

Рецепт успешной пайки состоит из двух частей: подготовительной работы и одной научной части. Если вы хорошо выполняете два важных этапа подготовки — зачистка и подогрев шва — припой сам доделает дело. Когда соединение достаточно нагрето, расплавленный припой мгновенно затекает в соединение и полностью покрывает все сопрягаемые поверхности, как будто следуя подробной инструкции. Там он твердеет при остывании. Presto, у вас есть прочное, герметичное соединение.

В этой статье мы познакомим вас с основными этапами пайки медных труб и пайки медных труб, используемых в большинстве домов. Изучите различные типы медных труб во время подготовки. Как вы увидите, для успешной пайки медных фитингов не нужны специальные навыки. Вы можете легко спаять медное соединение без утечек с первой попытки, но вы также можете ошибаться. Мы покажем вам, как их избежать, а также предупредим вас о простых, но важных мерах предосторожности, которые защитят вас от ожогов и уберегут ваш дом от пожара.

Основным инструментом для пайки является пропановая горелка, состоящая из регулятора и комбинации наконечников, которые ввинчиваются в верхнюю часть небольшого резервуара. Для работы откройте клапан регулировки подачи топлива и зажгите наконечник. Для облегчения зажигания мы рекомендуем регулятор со встроенным воспламенителем (вверху слева). Газ загорается нажатием кнопки. Если вы покупаете более простую версию (вверху справа), купите также и ударник. Сжатие проволочной ручки производит искры, которые воспламеняют газ. Боек проще и безопаснее спичек.

Также купите «флюс для лужения» (Фото 5) или «флюс для пасты». Кислотный флюс очищает поверхность меди при нагревании соединения, обеспечивая равномерное растекание припоя. Оба типа работают хорошо. Флюс для лужения содержит небольшое количество припоя, но вам все равно придется добавить больше припоя.

Все основные инструменты для пайки медных труб можно найти в хозяйственных магазинах с полным спектром услуг или в бытовых центрах — пропановую горелку, припой, наждачную шкурку (фото 3) и флюс. Мы также рекомендуем труборез, огнезащитную ткань (см. начальное фото), плотные перчатки и защитные очки. Наденьте перчатки и защитные очки, а также плотную рубашку с длинными рукавами и головной убор, чтобы защитить себя от ожогов, если капнет расплавленный припой.

Типы припоя

Купить бессвинцовый припой , предназначенный для медных водопроводных труб; Вы найдете его в отделе сантехники в магазине. Припой со свинцом все еще доступен, но свинец может попасть в воду, поэтому не используйте его.

Шаг 2 : Разрежьте медные трубки с помощью трубореза

Фото 1

Аккуратно отрежьте медные трубки с помощью трубореза. Зажмите трубу между отрезным и направляющим дисками и вращайте резак, надрезая трубу по всему периметру. Затяните ручку резака на четверть оборота и снова поверните резак, делая более глубокие надрезы на трубе. Продолжайте затягивать и вращать резак до тех пор, пока труба не оторвется, всего около восьми оборотов.

Медь — мягкий металл, который легче всего резать труборезом (Фото 1). Купите тот, который режет до 1 дюйма. трубы, самый большой размер, который вам, вероятно, понадобится для большинства бытовых водопроводных сетей. Отрежьте большую трубу ножовкой, но обязательно спилите все заусенцы, оставшиеся от зубьев пилы. В противном случае ваш сустав будет протекать. Крепко возьмитесь за медную трубку одной рукой и засуньте один конец под колено, чтобы она не соскальзывала, пока вы затягиваете и вращаете резак (фото 1). Не затягивайте слишком быстро; вы помнете трубу, и вам придется начинать сначала.

Шаг 3 : Удалите заусенцы

Фото 2:

Рассверлите отрезанный конец, чтобы удалить внутренний заусенец, вставив расширитель и повернув его на полный оборот.

Срез может выглядеть чистым, но не забудьте удалить небольшой внутренний заусенец (Фото 2) — выступ меди, который вдавливается внутрь отрезным кругом. В противном случае это будет препятствовать потоку воды по трубе.

Шаг 4 : Очистите наждачной шкуркой

Фото 3

Очистите грязь и коррозию снаружи конца трубы наждачной шкуркой. Медь должна блестеть.

Затем очистите места сопряжения трубок и фитингов, даже если они выглядят как новые. Тщательная очистка является ключом к успешной пайке медных труб. Он обеспечивает прочное, герметичное соединение.

Шаг 5 : Очистите щеткой для фитингов

Фото 4

Очистите внутреннюю часть фитингов медных труб специальной проволочной щеткой, размер которой соответствует диаметру трубы. Вы также можете обернуть наждачную шкурку вокруг пальца, чтобы добраться до внутренней части, но не касайтесь очищенной поверхности голыми руками.

Очистка состоит из двух этапов: во-первых, удалите всю коррозию с сопрягаемых поверхностей (фото 3 и 4), а во-вторых, покройте поверхности флюсом (фото 5), кислотной пастой, которая химически травит медь.

Профессионалы чистят медь полосками наждачной бумаги с зернистостью 120, которая обычно продается вместе с припоем и флюсом на полках скобяных изделий и товаров для дома (фото 3). Но в крайнем случае подойдет тонкая стальная вата или обычная наждачная бумага с зернистостью 120. Также наждачной бумагой очистите внутреннюю часть фитингов медных труб; просто оберните короткий кусочек вокруг пальца и достаньте его внутрь. Но у тебя скоро заболят пальцы! Удобная щетка для фитингов, показанная на Фото 4, облегчает эту задачу, особенно при работе с небольшими (1/2 дюйма) фитингами из медных труб.

Шаг 7 : Флюс для соединения

Фото 5

Нанесите ровным слоем флюса на соединяемые поверхности — концы труб и внутреннюю часть фитингов. Затем сдвиньте соединение, пока медная трубка не сядет на всю глубину. Сотрите лишний флюс.

Шаг 8 : Нагрейте соединение

Фото 6: Нагрейте соединение и полейте припоем

Нагрейте соединение пропановой горелкой, перемещая конус вперед и назад для равномерного нагрева. Держите припой напротив стыка на стороне, противоположной пламени, пока он не расплавится и не потечет в стык. Сустав должен казаться полным со всех сторон. Переход к следующему суставу. Припой затвердевает по мере остывания.

Как правило, проще всего очистить, оплавить и собрать весь участок медных труб, а затем сразу же приступить к пайке соединений медных труб на месте (начальное фото). Зажгите факел и отрегулируйте пламя так, чтобы синий конус в центре был длиной около 1-1/4 дюйма. Чем длиннее конус, тем жарче пламя. Самая горячая точка находится на кончике конуса, поэтому держите пламя так, чтобы кончик едва касался фитинга (фото 6). Нет необходимости нагревать медную трубу напрямую, потому что фитинг быстро отводит тепло к трубе внутри соединения. Когда температура меди достигает точки плавления припоя, проволока припоя, которую вы прижимаете к меди, внезапно расплавится и потечет в соединение. Держите припой напротив пламени, самой холодной точки, чтобы убедиться, что все части соединения достаточно горячие. Припой не заполнит места, температура которых ниже его температуры плавления. Заполняйте соединение до тех пор, пока не начнет капать припой, затем переходите к следующему соединению. Дайте соединению 30–45 секунд, чтобы оно остыло и затвердело, прежде чем давить на него. Будь осторожен; он все еще будет слишком горячим, чтобы прикоснуться к нему.

Шаг 9 : Используйте специальные методы для труднодоступных мест

Фото 7: Нагрейте удлинитель из тяжелой латуни

Будьте терпеливы при пайке латунных клапанов. Фитингу может потребоваться в пять-шесть раз больше тепла, чтобы поднять соединение до точки плавления припоя. Если есть возможность, прогрейте шов с нескольких сторон. Всегда оставляйте клапаны хотя бы частично открытыми при их пайке.

Фото 8: Резьбовые переходники с наклоном

Наклоняйте конец трубки вверх при пайке медной трубы на резьбовом переходнике, чтобы избежать заполнения резьбы лишним припоем.

Фото 9. Избегайте нанесения слишком большого количества медного припоя

Избегайте перекармливания косяка. Около 1/2 дюйма припоя достаточно для 1/2 дюйма. медное соединение, 3/4 дюйма припоя для 3/4 дюйма. медный стык. Перекармливание может засорить трубку.

Нельзя паять трубки, в которых есть вода. Вы должны слить воду из линий и высушить трубки в месте пайки. Нагрев трубки горелкой ускоряет процесс. Убедитесь, что любое давление, возникающее в трубке во время пайки, может выйти. Самый простой способ — держать кран открытым на одном конце линии.

• Если вы используете трубки диаметром более ¾ дюйма, нагревайте соединения трубок с нескольких сторон для более равномерного повышения температуры. Добавьте медный припой в нескольких точках и осмотрите соединение, чтобы убедиться, что припой заполняет соединение со всех сторон.
• Для пайки латунных фитингов, таких как клапан на фото 7, требуется больше тепла. Оставьте клапан открытым, чтобы внутри трубки не возникло давление, что может привести к протечке соединения. А если клапан имеет мягкие пластиковые или резиновые детали, по возможности снимите их, чтобы не испортить.

Советы по безопасности

• Временно повесьте огнезащитную ткань (начальное фото) или стальную пластину на дерево и другие горючие материалы при пайке поблизости. В любом случае держите под рукой огнетушитель или ведро с водой на случай возникновения пожара.
• Выключайте фонарик, когда кладете его. Баллон с пропаном опрокинут. В конце концов зажженный факел упадет и что-то сожжет.

ОСТОРОЖНО!

Держите под рукой огнетушитель и ведро с водой или пульверизатор. . . на всякий случай, если ваш факел начнет огонь. Помните, что во время пайки медных труб в доме часто отключают водопровод!

Необходимые инструменты для этого проекта

Подготовьте все необходимые инструменты для самостоятельной пайки медных труб перед началом работы — вы сэкономите время и нервы.

• Труборез

Пропановая горелка,
Наждачная ткань, зернистость 120,
Ткань для защиты от пламени,
Огнетушитель,
Щетка для фитингов,
Боек,
Перчатки

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все материалы, включая медный припой.
