Как соединить трубы из ПНД и полипропилена
Соединить трубы из ПНД и полипропилена — непростая задача. Она актуальна при прокладке новой магистрали, ремонте или модернизации существующей линии.
Сегодня мы рассмотрим виды соединения полипропиленовых труб, расскажем, как спаять ПНД муфту, использовать фланцы и подобрать цангу. Статья будет полезна опытным монтажникам и начинающим мастерам.
Можно ли спаять трубы напрямую?
Многие «умельцы» предлагают спаять ПНД и ПВХ трубу. Данный вид соединения не является безопасным. Прямое смешивание разнородных полимеров приводит к охрупчиванию соединения, появлению трещин и деформаций.
При объединении полиэтилена низкого давления и ПВХ рекомендуется использовать переходные модули. Это обеспечит высокую герметичность стыков, исключит проблемы в работе магистрали.

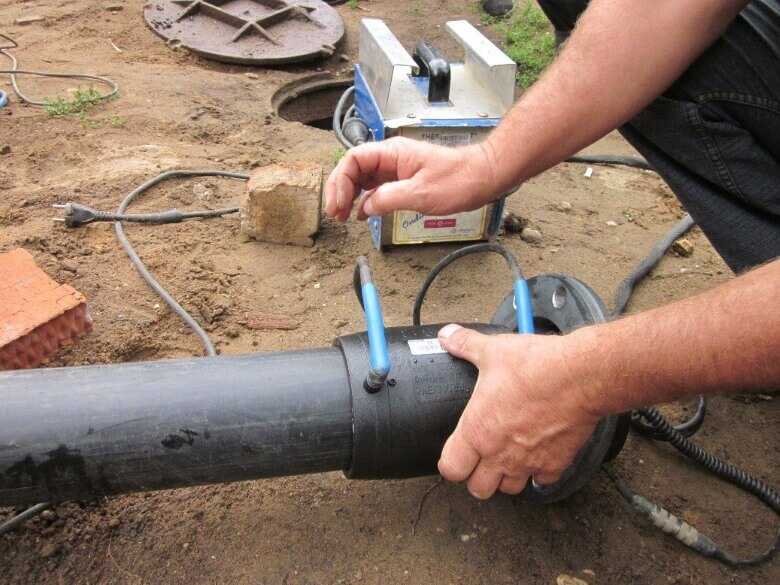

Монтаж ПНД трубы посредством цанги
Применение цанги обеспечит быструю подготовку соединения. Элемент относится к креплениям модульного типа. Он состоит из корпуса, стопорного кольца, прижимного модуля и ответной муфты.
Одна часть цанги фиксируется паяльником, другая притягивается прижимным механизмом.
При подборе цанги учитывается диаметр труб и состав транспортируемой среды.
Фланцевое соединение
Использование фланцев при соединении полипропиленовых труб — распространенное решение. Работы проходят в несколько этапов:
- на обе части линии надеваются фланцы;
- торцы труб усиливаются ограничительными втулками;
- фланцы притягиваются друг к другу посредством болтов.
Фланцы являются прочными металлическими элементами. Они устойчивы к перепадам температур, коррозии, механическому воздействию.

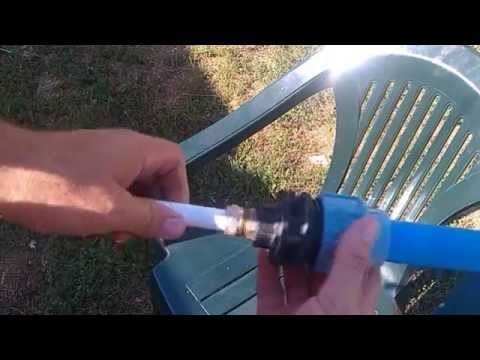

Прокладка магистрали посредством муфт
Соединить ПНД трубу с металлопластиком или полипропиленом помогут муфты. Это простые и надежные фитинги, ориентированные на базовые операции.
Производители предлагают несколько видов муфт:
- муфта с внешней либо внутренней резьбой;
- муфта с резьбой под ключ;
- разъемные соединительные модули;
- муфта с накидной гайкой.
При работе с резьбовыми муфтами следует соблюдать осторожность. Применение излишней физической силы может повредить резьбу. Это приведет к образованию течи, исключит дальнейшую эксплуатацию изделия.
К достоинствам муфт относятся:
- удобство подключения;
- быстрая замена при необходимости;
- низкая стоимость.
Изделия используются в рамках жилых, коммерческих и производственных объектов. Они обладают длительным сроком службы, имеют значительный запас прочности.

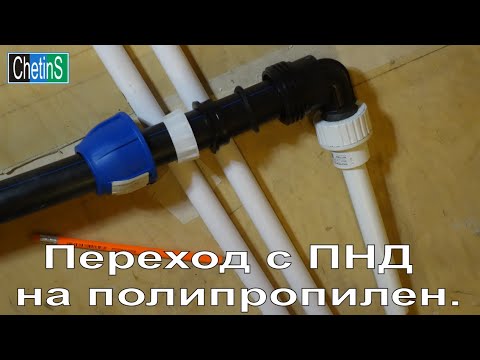

Теперь Вы знаете, как соединить ПНД трубу с полипропиленовой. Это упростит монтаж и подбор комплектующих.
Покупка фитингов для ПНД труб
Приобрести продукцию для линий из ПНД, ПВХ и металлопластика поможет компания «ЭкоМонтаж». Организация предлагает муфты, переходники, заглушки, запорные механизмы. Товар сертифицирован, отгружается со склада предприятия.
Для оформления заявки свяжитесь с менеджерами компании.
Они помогут с подбором продукции, расскажут о действующих расценках.
Заказать консультацию
Ваше имя*
Ваш телефон*
7 способов 【соединить ПНД трубу с металлической.】 + Новый БСПС
Здравствуйте. Данная статья относится к разряду «часто задаваемые вопросы».
Наши заказчики успешно применяющие БРС соединения для пластиковых трубопроводов обращаются с вопросом — как соединять металлическую трубу с пластиковой. А так же как присоединять стальную трубопроводную арматуру к пластиковой трубе. Про задвижки и клапана поговорим в другой статье, в том числе расскажем о клапанах обратных с применением наших быстроразъемных соединений. А в данном материале собрали подборку из самых распространенных способов соединения труб из металла и пластика.
7 вариантов перехода с ПНД на металл
✅ Как соединить металлическую трубу с ПНД, фланцами?
1.
Накидываем стальной фланец на трубу ПНД и привариваем полиэтиленовую втулку.
2.К металлической трубе привариваем стальной фланец
Устанавливаем прокладку между фланцами
3.Стягиваем стальные фланца между собой болтами или шпильками
4. Таким же способом соединяем ПНД трубу с металлическим краном или задвижкой.
Таблица крепежа фланцевых соединений
✅ Как соединить металлическую трубу с ПНД с помощью БРС
1. К стальной трубе привариваем стальной фланец (бурт) из комплекта БРС.
2.К пластиковой трубе привариваем ПНД бурт с размерами под БРС. Входит в комплект или изготавливается отдельно.
3.Устанавливаем уплотнение между стальным и пластиковым буртом.
4.Соединяем и стягиваем бурты с помощью шарнирного хомута. На диаметрах свыше 100 мм рекомендуем использовать болтовой хомут.
В итоге получается быстроразъемное соединение полиэтилен сталь БСПС — переходник с пнд трубы на металлическую.
Посмотреть видео
✅ Соединяем ПНД трубу с металлической адаптерами (ПФРК)
1.
Устанавливаем фланцевый адаптер специальный для ПЭ труб устойчивый к смещениям.
2. Устанавливаем фланцевый адаптер на металлическую трубу
3. Соединяем фланцы между собой с помощью болтов и прокладки.
✅ Как соединить Металл с ПНД с помощью перехода полиэтилен-сталь НСПС
1.Стальной конец НСПС сваривается со стальной трубой.
2.ПЭ конец сваривается с полиэтиленовой трубой.
✅ Как соединить металл и ПНД трубы компрессионным фланцем и фланцевым адаптером
1. Фланцевый адаптер ставим на металлическую трубу
2. Компрессионный фланец на полиэтиленовую трубу
3. Стягиваем фланцы между собой с помощью болтов или шпилек установив между ними резиновую прокладку.
✅Как соединить стальную трубу с ПНД муфтами Victaulic
1. Муфта Refuse-to-Fuse™ соединяет ПЭВП со стальной трубой имеющей паз
2.
Полиэтиленовая труба должна быть гладкая.
3. Доступные диаметры от 50 до 350 мм (2-14″)
4. Полухомуты накидываются в паз стальной трубы и при стягивании болтов захватывает конец ПНД трубы.
5. Между концами труб устанавливается самоуплотняющаяся прокладка
✅ Как соединить ПНД и стальной участок трубы муфтой универсальной?
1. Зачистить концы труб;
2. Замерить расстояние до середины муфты;
3. Отметить риски на концах труб;
4. Ослабить гайки и завести муфты на концы трубы;
5. Равномерно затянуть болты.
Посмотрите полный обзор
Видео как соединить ПНД со сталью с помощью БРС
1.Скорость
Очень быстрая сборка и разборка трубы.
2.Способ
Хомут шарнирный с клином или с болтом.
3.Варианты
ПНД+ПНД или ПНД+Сталь
4.Стоимость
Дешевле фланцев за счет лучшего КПД
Предназначены для соединения временных или разборных трубопроводов с переходом с ПНД на сталь.
Или наоборот, для подсоединения к стальному трубопроводу пластиковой.
Прежде чем выбрать БРС переходные ПНД-сталь:
- Изготавливаем весь необходимый размерный ряд ДУ от 50 до 200 мм.
- Доставка до ТК бесплатно.
- В наличии на складе.
Бонусный лайфхак. Соединяем пластиковую трубу с металлической с помощью бутылки.
Руководство по трубным фитингам, соединителям и клапанам для прудов 2022
Большая часть оборудования для пруда будет подсоединена через тот или иной вид трубопровода, включая главный насос и систему фильтрации. Понимание того, какой тип трубопровода лучше всего использовать, а также когда добавлять клапаны и соединители, позволит вам повысить надежность и эффективность вашей системы в долгосрочной перспективе. Ниже мы представили обзор распространенных типов шлангов для пруда, соединителей, клапанов и фитингов, а также объяснили, почему каждый элемент полезен и как их оптимально использовать при проектировании пруда.
Совет по уходу за прудом: Убедитесь, что вы приобрели трубу правильного типа и размера для вашего оборудования, и всегда дважды проверяйте трубы и клапаны, прежде чем склеивать соединения, сваренные с помощью растворителя.
1) Гибкий шланг для прудаГерметичная гибкая труба из ПВХ диаметром 2 дюйма, шланг длиной 50 футов, черная трубка, сортамент 40, высшего качества…
- 2-дюймовый внутренний диаметр, длина 50 футов. грунтовки Гибкость для простоты в обращении…
- Произведено в США из высококачественного первичного ПВХ-компаунда. Без фталатов. Гладкая поверхность
- Гибкая стенка и крышка из ПВХ для простоты использования. Допуск на внешний диаметр +0,020 дюйма. Жесткая спираль из ПВХ устойчива к сдавливанию и ударам
Лучше всего подходит для: Малых и средних прудов с простыми системами насосов/фильтров.
Гибкий шланг для пруда — это самый дешевый и гибкий тип трубопровода для пруда, который обычно используется в большинстве малых и больших прудов с небольшим количеством рыбы. Шланг обычно изготавливается из устойчивого к ультрафиолетовому излучению армированного ПВХ и выпускается в различных исполнениях, включая прозрачный шланг, зеленый прозрачный шланг и ребристый шланг. Основным преимуществом использования гибкого шланга для пруда является его способность принимать любую форму водного сада, которую вы имеете, легко сгибаясь вокруг узких углов, где обычно требуется коленчатый фитинг с жесткими трубопроводами. Кроме того, гибкий шланг для пруда может быть установлен гораздо большей длины, при этом максимальное расстояние составляет около 100 футов (30 м), что значительно упрощает создание более длинных сантехнических конструкций. Обычные размеры внутреннего диаметра гибкого шланга варьируются от 0,125 дюйма до 2 дюймов, хотя 1-1,5 дюйма наиболее распространены в садовых прудах.
Основным недостатком гибких прудов является то, что они не поддерживают многие клапаны и аксессуары, которые широко используются в аквариумистике, что усложняет обслуживание и очистку больших систем. Он также может выглядеть менее профессионально по сравнению с каркасом из жесткой трубы, поскольку гибкий шланг часто трудно спрятать из-за его длины и отсутствия аксессуаров.
Несмотря на недостатки, гибкий шланг является простым, дешевым и легким вариантом для большинства владельцев прудов с простыми схемами насос-фильтр. Для более крупных прудов, особенно с большим количеством карпов кои, в долгосрочной перспективе может быть лучше переход на жесткую систему трубопроводов для более легкого управления и большей универсальности. Если вы выбираете гибкий шланг, мы рекомендуем черный ребристый шланг, так как он предотвращает образование водорослей в трубопроводе и не так легко перекручивается на узких изгибах.
Преимущества:
- Гибкость для узких углов.
- Позволяет использовать большие длины.
- Легко для начинающих.
Недостатки:
- Неприглядный и трудно скрыть.
- Не допускайте принадлежностей клапанов/соединителей.
2) Жесткий трубопровод пруда
letsFix 3/4 «ПВХ Труба, Проекты из ПВХ своими руками для дома, сада, теплицы, фермы и мастерской, Ш. 40…
Лучше всего использовать для: больших прудов с карпами, систем самотечной подачи или установок с несколькими фильтрами.
Несмотря на то, что жесткая труба менее распространена для небольших садовых прудов, она очень популярна среди любителей карпов кои, предоставляя больше возможностей, когда дело доходит до обслуживания. Как следует из названия, жесткие трубопроводы не такие гибкие, как обычные шланги, поэтому их необходимо тщательно укладывать с помощью различных соединений, колен, клапанов и соединителей.
Основным преимуществом этой системы трубопроводов является то, что вы можете создать профессиональную и герметичную конструкцию, а также можете использовать ряд клапанов и аксессуаров, облегчающих техническое обслуживание. Например, установка шаровых кранов помогает изолировать определенное оборудование для облегчения ремонта и модернизации.
Аналогичным образом, установка задвижки перед основным блоком фильтра может помочь с продувкой труб или подключением к отстойнику для быстрого слива воды. Поскольку в больших прудах для разведения рыбы имеется гораздо больше компонентов, возможность быстро изолировать части системы и регулировать поток воды очень удобна, когда вы сталкиваетесь с проблемами.
Основным недостатком является то, что это не так просто, как гибкий шланг, и, вероятно, будет излишним для небольших прудов с простым расположением оборудования. Несмотря на то, что купить трубопровод дешевле, дополнительные клапаны и аксессуары могут быстро увеличить затраты, и именно в этом заключаются основные преимущества этого трубопровода. Определенно рекомендуется для больших рыбных прудов или более сложного оборудования, но гибкий шланг по-прежнему является отличным выбором для небольших прудов или прудов с небольшим количеством населения.
Преимущества:
- Позволяет использовать более высокое давление.
- Поддерживает клапаны, соединители и фитинги.
- Выглядит профессионально.
Недостатки:
- Сложнее настроить новичку.
- Необходимы дополнительные разъемы (поскольку они негибкие).
Клапаны для трубопроводов пруда — что полезно?
Совет по уходу за прудом: Используйте много клапанов! Установите как можно больше клапанов при использовании жестких трубопроводов, так как это поможет вам локализовать неисправности, модернизировать оборудование, слить воду и сохранить воду для заливки.
1) Обратный клапан для прудаJandy 7305 Обратный клапан на 180 градусов, от 2 до 2 1/2 дюймов
- Для прямого потока
- Прозрачная крышка с красным уплотнением для удобства осмотра
- Уникальная поворотно-пружинная конструкция как для обратной, так и для заборной воды
Лучше всего использовать для: заливки насосов внешнего пруда и остановки потока воды после отключения насоса.
Простой многоцелевой клапан. Обратный клапан работает, открываясь при потоке жидкости в одном направлении и закрываясь, если поток воды реверсируется или прекращается. Наиболее распространенные типы работают с «поворотным» диском или резиновой диафрагмой, с поворотным клапаном, работающим на простом шарнире, и резиновым клапаном, изгибающимся под действием различных давлений жидкости. Для использования в прудовых системах гораздо более распространены поворотные обратные клапаны (на фото), поскольку они предназначены для более высоких давлений и работают с трубопроводами большего диаметра. Нет необходимости в ручном управлении, поскольку обратные клапаны открываются и закрываются автоматически при изменении давления воды, что делает их очень полезными в некоторых прудах.
Обратные клапаны лучше всего использовать для заливки внешних прудовых насосов и поддержания воды в корзинах для листьев (заливных горшках). Поскольку внешним насосам, даже самовсасывающим моделям, для работы требуется вода, обратные клапаны полезны для поддержания постоянной подачи в трубопроводе и заливном баке между использованиями.
Например, обычным устройством может быть обратный клапан на входе заливного бака внешнего насоса, так что, когда насос выключается (и давление воды падает), клапан закрывается, но вода остается в главном баке заливки. камера. Это предотвращает слив воды из насоса, поэтому заливка упрощается, а насос не становится «связанным воздухом» и не повреждается при повторном запуске.
2) Шаровой кран для пруда
HYDROSEAL Kaplan PVC 1 1/2″ Шаровой кран True Union с полнопроходным отверстием, ASTM F1970, уплотнительные кольца из EPDM и…
- ПРИМЕНЕНИЕ — Коммерческая сантехника, аквариумы, рифовые резервуары, ирригация, плавательные бассейны, аквапарки и OEM-приложения
- КОНСТРУКЦИЯ – МУФТА (ТОЛЬКО НА КЛЕЙ), 2 уплотнительных кольца из EPDM и 2 седла из ПТФЭ для долговечной и превосходной работы
- ПОЛНОПРОХОДНАЯ – характеристики работы с полнопроходной жидкостью для долговременной и превосходной работы в полевых условиях
Лучше всего использовать для: заливки внешних прудовых насосов и для ручного регулирования потока.
Удивительно полезный клапан, который регулирует поток с помощью внутреннего шара, который управляется вручную с помощью рукоятки. Эти клапаны популярны в сантехнике из-за простоты использования и широкого спектра применения, позволяя вам отделять части системы для модернизации, ремонта или промывки. Клапан работает с металлическим шаром с полым центром, который поворачивается на 90 градусов при повороте рукоятки. Клапан открыт, когда полый центр находится на одной линии с потоком воды, и закрыт, когда шар поворачивается 90 градусов с помощью ручки. Конструкция с двойным соединением означает, что с обеих сторон имеется резьбовой соединительный фитинг, что значительно упрощает отсоединение от трубопровода. Мы рекомендуем шаровой кран с двойным соединением для установки в пруду, особенно вокруг оборудования, иначе вам придется врезаться в трубопровод, если вы хотите выполнить какие-либо обновления! №
Удобен во многих частях прудовой системы, особенно до и после внешнего прудового насоса или коробки фильтра, позволяя управлять оборудованием, не разрезая трубы.
Они также отлично подходят для остановки потока, когда оборудование необходимо очистить, или для заливки внешних насосов ниже уровня воды, сохраняя определенное количество воды в трубопроводе, когда насос выключен.
3) Клапан автозаполнения пруда (поплавковый клапан)
Продажа
Клапан автоматического наполнения Little Giant AFV-GH, для прудов, фонтанов, водных объектов, аквариумов или резервуаров,…
- Работает с большинством скиммеров и другого прудового оборудования, позволяя воде автоматически наполнять хранилище скиммера
- Для всех прудов
- 1/2-дюймовый клапан NPT
Лучше всего использовать для: Поддержание уровня воды в пруду или в скиммерных ящиках при подключении к источнику воды.
Клапан автозаполнения, поплавковый клапан или «шаровой кран» представляет собой интересный клапан, обеспечивающий метод поддержания постоянного уровня воды в прудах или скиммерах.
Клапан работает через поплавок, который находится над водой и открывает или закрывает вход клапана в зависимости от текущего уровня жидкости. Подобный тип клапана можно найти в большинстве туалетов по всему миру, он работает для слива воды, когда туалет смывается, а затем медленно наполняется, пока поплавок не достигнет идеального уровня, закрывающего дверцу клапана. Название «шаровой кран» происходит от того, что во многих оригинальных моделях в качестве поплавков использовались шарики, однако в последнее время появилось множество различных форм и размеров.
Их применение очень полезно для владельцев прудов в очень теплых и засушливых странах, где испарение происходит быстрее. В большинстве случаев поплавковые клапаны можно приобрести так, чтобы они подходили непосредственно к садовому шлангу, что делает их невероятно простыми в установке и использовании. Вы оставляете воду течь, а поплавок будет определять, пропускает ли клапан воду в пруд через водопроводную сеть в зависимости от текущего уровня воды.
Другое распространенное использование — внутри системы скиммеров, чтобы вы могли поддерживать более оптимальный уровень воды для лучшего скиммера с поверхности и предотвращения работы внутреннего насоса всухую из-за потери воды.
4) Задвижка пруда (сливной клапан)
Задвижка NDS GVG-1500-S ProGuard, 1-1/2 дюйма, втулка IPS, ПВХ SCH 80, серый корпус, ручка, 1-1/2 дюйма,…
- Сделано в США из высококачественного полиона график 80 Материал PVC ii
- Сертифицирован NSF как безопасный для питьевой воды и одобренный с низким содержанием свинца
- Внесен в список Upc/IAPMO
Лучше всего использовать для: Дренаж сточных вод из системы фильтрации или отстойника. Простой дизайн включения / выключения.
Вероятно, это самый простой клапан, который вы можете установить в системе пруда, но он очень полезен для продувки воды и дренажа сточных вод. Задвижки для пруда или задвижки работают с использованием базовой конструкции открытия / закрытия, когда вы вручную регулируете поток с помощью прикрепленной рукоятки.
Особенно хорошо подходит для слива отходов из фильтров или для слива воды из отстойника, но также может использоваться для изоляции оборудования, где шаровой кран не подходит. Преимуществом этих клапанов является их простой механизм и дешевая закупочная цена по сравнению с шаровыми кранами. Однако они должны быть приклеены к трубопроводу и не могут быть просто удалены после установки, как шаровой кран с муфтой. Мы бы порекомендовали шаровой кран для большинства ситуаций, когда вам необходимо регулярно работать с оборудованием, хотя задвижка по-прежнему полезна для систем дренажа отходов, которые требуют меньшего «ручного» обслуживания.
Фитинги для шлангов для пруда — что полезного?
Совет по уходу за прудом: Несмотря на то, что гибкий шланг не имеет клапанов, вы все равно можете получить некоторый контроль с помощью адаптеров, например, регуляторов потока. При монтаже всегда следует использовать хомуты с гибким шлангом!
1) Разделитель шланга для прудаРаспродажа
Y-образный соединитель Laguna с муфтами Click-Fit, 3 шт.
длиной 1-1/2 дюйма
- Эффективный способ равномерного распределения потока воды
- Оснащен тремя 1-1/2-дюймовыми защелкивающимися соединителями
- Не ограничивает поток воды
Лучше всего подходит для:
Резьбовые адаптеры для нескольких шлангов или тройники подходят как для установки гибких шлангов, так и для жестких трубопроводов. Эти фитинги, также известные как «разветвители», буквально делят поток воды внутри трубопровода, что может быть полезно для питания нескольких частей оборудования. Например, если у вас есть насос для пруда с большим пространством для маневра на высоте головы, вы можете использовать сплиттер для питания как фонтана, так и небольшой системы фильтров без необходимости двух отдельных цепей. Для жестких трубопроводов они даже более полезны, поскольку вы можете установить несколько регулирующих клапанов на выходах каждой линии и легко регулировать поток воды в разные части системы. Участки Y/T не являются многопоточными, поэтому вам необходимо убедиться, что размер элемента соответствует размеру вашего идентификатора конвейера.
Для гибкого шланга вы можете приобрести многорезьбовые адаптеры (например, как показано на рисунке), которые могут быть полезны, если в вашем контуре есть шланги с различными внутренними диаметрами.
2) Адаптер переходника шланга для пруда
Адаптер для нескольких шлангов Laguna, от 1/4 до 1 дюйма
- Длина 1 дюйм, высота 7 1/2 дюйма, ширина 4 1/2 дюйма
- Простота установки и надежное соединение
- Предназначен для шлангов как с метрическими, так и с дюймовыми размерами
Лучше всего подходит для:
Только для гибких шлангов. Конструкция аналогична некоторым многорезьбовым разветвителям (см. выше), что позволяет соединять в системе шланги с разными внутренними диаметрами. Простой по конструкции, но невероятно полезный, если вы боретесь с различными типами шлангов и вам нужно что-то в качестве соединительного элемента. Хотя их можно использовать отдельно, мы всегда рекомендуем использовать зажимы для фиксации гибкого шланга как на входе, так и на выходе.
Эти детали предназначены для перекрытия соединения, но не предназначены для высокого давления воды, которое часто встречается в трубопроводах пруда. Подобрать пару основных хомутов для шланга, чтобы закрепить шланг на месте, — лучший способ убедиться, что вы не получите серьезных утечек с помощью этих адаптеров.
3) Регулятор стока пруда
Продажа
Шаровой кран Two Little Fishies ATL5445W для регулирования расхода воды, 1/2 дюйма
- Шаровой кран Two Little Fishies
- Шаровой кран для водных видов спорта с зазубринами для регулирования расхода воды
- Используется для таких устройств, как канистровые фильтры, возвратные линии насосов, белковые скиммеры , кальциевые реакторы и т. д.
Лучше всего использовать для: Уменьшения расхода воды на оборудование или водоемы, где давление может быть слишком высоким.
Несмотря на то, что регуляторы расхода бесполезны для локализации неисправностей оборудования, такого как некоторые трубопроводные клапаны, они представляют собой удобный способ регулирования расхода воды, идущей к оборудованию пруда.
Они не предназначены для полной остановки потока воды (следовательно, «регулятор» не «выключает»), а вместо этого работают с простым диском, чтобы замедлить или ускорить поток воды из вашего прудового насоса. Это осуществляется с помощью базовой рукоятки сверху, которая перемещает внутренний диск или заслонку для регулировки потока жидкости.
Если у вас есть насос, который слишком мощный для вашего фонтана, водопада или системы фильтрации, регулятор потока может быть идеальным выбором для уменьшения потока и предотвращения повреждений. Несмотря на то, что размер оборудования всегда лучше определить заранее, добавление регулятора потока является хорошим решением, если у вас уже есть оборудование и вы хотите получить более оптимальный поток от насоса для пруда.
Полипропиленовые трубы и фитинги для водопроводных и отопительных установок
БОЛЬНИЦА НА ЮГЕ США
БОЛЬШОЙ ЮЖНЫЙ ГОРОД США
Скотоводческая ферма в Верхнем Среднем Западе
БОЛЬНИЦА В САУК-ПРЕРИ (Висконсин)
КРУПНЫЙ ПРОЕКТ БОЛЬНИЦЫ НА ЮГО-ВОСТОКЕ США
ВЕРХНИЙ СРЕДНИЙ ЗАПАД
ОТЕЛЬ MONTELEONE В НОВОМ ОРЛЕАНЕ (Луизиана)
ЖИЛОЙ ПРОЕКТ В ОНТАРИО (КАНАДА)
КОММЕРЧЕСКАЯ ТЕПЛИЦА В ВУДБЕРИ (Миннесота)
КОЛОНИЯ ГУТТЕРИТОВ В СЕВЕРО-ЗАПАДНОЙ МИННЕСОТЕ
МЭДИСОН (Висконсин)
УНИВЕРСИТЕТ ВИРГИНИИ В ШАРЛОТТСВИЛЛЕ (Вирджиния)
ДОМ ДЛЯ ВЫРАЩИВАНИЯ В ФЕНИКСЕ (Аризона)
ХИМИЧЕСКИЙ ЗАВОД В КАРЛТОНЕ (Миннесота)
СЫРНЫЙ ЗАВОД (МН)
ОТЕЛЬ MARRIOTT В РЕНО (Невада)
БОЛЬНИЦА В ДУЛУТЕ (Миннесота)
ПРОМЫШЛЕННЫЙ ЗАВОД (США)
КРУПНЫЙ ПРОДОВОЛЬСТВЕННЫЙ МАГАЗИН (США)
ПИЩЕВОЙ ЗАВОД (США)
ПРОМЫШЛЕННЫЙ ЗАВОД В ВИНЧЕСТЕРЕ (Вирджиния)
БОЛЬНИЦА ЗДРАВООХРАНЕНИЯ NCH В НЕАПЛЕ (Флорида)
ОБЩЕСТВЕННЫЙ БАССЕЙН В АНКОРИДЖЕ (AK)
ОТЕЛЬ В НЬЮ-ЙОРКЕ (NY)
ЗАВОД МЕДИЦИНСКОЙ КОНОПЛИ (Нью-Джерси)
ДУЛУТ (Миннесота)
УНИВЕРСИТЕТ ЮЖНОГО МИССИСИПИ В ХАТТИСБУРГЕ (МС)
АДМИНИСТРАТИВНАЯ БОЛЬНИЦА ДЛЯ ВЕТЕРАНОВ ХАЙНС (Иллинойс)
РЕЗИДЕНЦИЯ ДЛЯ ПОЖИЛЫХ (Нью-Джерси)
МИННЕСОТА
СРЕДНЯЯ ШКОЛА CLOQUET (Миннесота)
ЧИКАГОЛАНД (Иллинойс)
СТ.
