Как соединять полипропиленовые трубы
Здравствуй уважаемый читатель блога «СтройДом».
Полипропиленовые трубы намного удобнее и практичней своих металлических собратьев. Их основные достоинства:
- легкий монтаж;
- не большой вес;
- не подвержены коррозии;
- не дорогие.
Благодаря своим преимуществам, трубы из полипропилена становятся все более популярными.

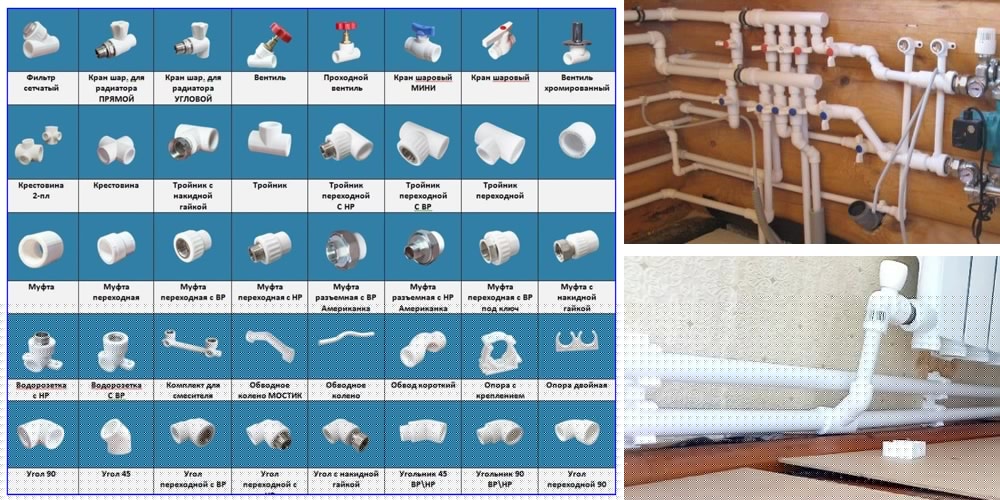

Еще одним важным преимуществом этого материала является то, что для монтажа не требуется ни кого нанимать, все можно сделать своими руками. Поэтому, если Вам необходимо заменить старый протекающий водопровод можете смело приступать к работе. Соединить полипропиленовые трубы между собой можно с помощью спайки или же применяя холодный метод.
1 способ — спаивание полипропиленовых труб
Этот способ подразумевает наличие специального сварочного аппарата, который у специалистов именутся «утюг». Утюг — это своеобразный паяльник работающий от электричества. В комплекте с ним идут насадки разного диаметра.
Если Вы не собираетесь профессионально заниматься монтажом водопровода, такой прибор покупать не обязательно. Его можно взять в прокат, обычно все продавцы предоставляют такую услугу. Процесс спаивания полипропиленовых труб не сложный.
Видео: Как правильно паять трубы своими руками
Технология пайки

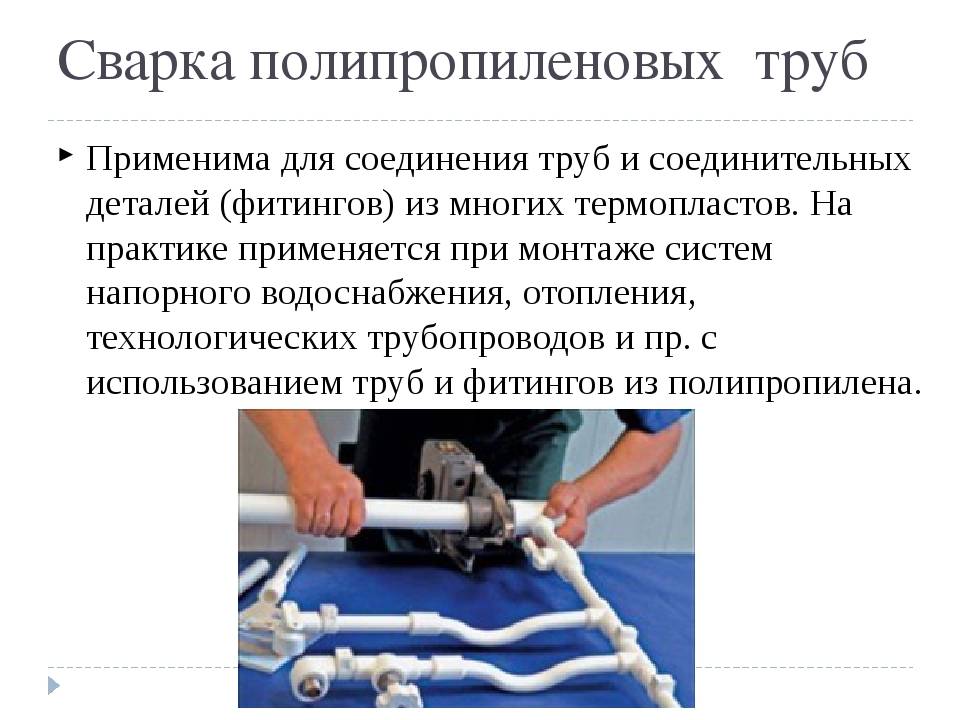

Соединяются изделия из полипропилена под воздействием высокой температуры. Сама труба должна нагреваться с внешней стороны, а все соединительные элементы с внутренней. Таким образом получается прочное соединение.
Этапы спаивания
- Включаем паяльник, он должен разогреться до 270 гр С. Пока происходит нагрев можно нарезать полипропиленовые трубы на нужные заготовки и зачистить. Для удобства можно сделать пометки, которые покажут на какую глубину погружать их в сварочный аппарат. Отрезают их специальным труборезом или обычной ножовкой по металлу. Если нарезка производится ножовкой, следует обратить внимание на заусеницы и если они остаются, их необходимо срезать ножом.
- После того как паяльник нагрелся до необходимой температуры, на его насадки вставляем трубы и соединительные элементы. Для качественной спайки все элементы должны вставляться ровно. Движения должны быть быстрыми и уверенными. Детали которые подвергаются нагреванию нельзя сдвигать и крутить.
- Когда все элементы хорошо нагрелись, их снимают с паяльника и производят соединение друг с другом. Это также делается быстрыми и уверенными движениями. Детали соединяются с легким нажимом (без вращения) и фиксацией 10-15 секунд.
- После этой процедуры можно переходить к спаиванию следующего узла и так до победного конца, когда водопровод будет полностью спаян.
Нагретые полипропиленовые трубы быстро остывают, при этом образуется прочное и надежное соединение. Буквально через час в систему можно подавать воду.
2 способ — соединение полипропиленовых труб без пайки
Это способ соединения, для которого не требуется наличие паяльного оборудования. При этом способе есть два варианта: соединение компрессионными фитингами и так называемая «холодная сварка».

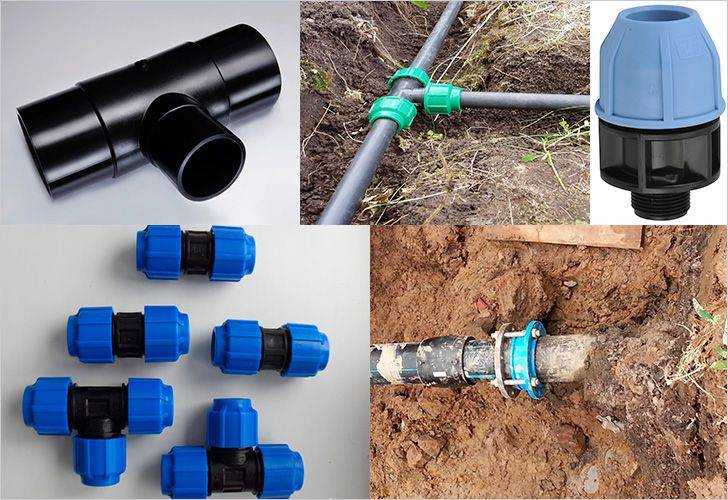

Для варианта с компрессионными фитингами понадобится только специальный обжимной ключ. Этот ключ обычно продается в комплекте с фитингами.
Если вы остановитесь на варианте — «холодная сварка», тогда понадобится специальный «агрессивный» клей. Его наносят на детали, после чего соединяют их и прижимают, зафиксировав в таком положении на несколько секунд. Соединение полипропиленовых труб с помощью клея подходит только для водопровода с холодной водой.
Соединение полипропиленовых труб без спайки имеет большой недостаток, а именно — по сравнению с пайкой, время на монтаж трубопровода требуется существенно больше.
В заключении хочется сказать, что в самостоятельном соединении полипропиленовых труб нет ничего сложного. Как и в большинстве других строительных работах, от Вас потребуется добросовестное и четкое выполнение всех технологических норм.
Тогда процесс соединения полипропиленовых труб будет выполнен быстро и главное качественно. А качество выполненной работы является залогом долговечной и надежной работы систем водоснабжения и отопления.
До встречи на страницах сайта. Удачи вам и тепла вашему дому.
Вопросы, дополнения или пожелания можно написать на странице Вопрос-Ответ.
Посмотрите видео: Как правильно паять полипропиленовые трубы своими руками
Как соединять металлопластиковые трубы?
Металлопластиковые трубопроводы широко применяются для прокладки водопровода и отопления. В том числе их используют при устройстве теплых полов и других систем. К основным их достоинствам можно отнести их быстрый и простой монтаж, который позволяет без значительных усилий и использования сложного оборудования прокладывать трубопроводы необходимой длины или наращивать существующие линии. Для этого нужно знать, как соединять металлопластиковые трубы. Соединяться они могут при помощи специальных элементов двух видов — пресс-фитингов и компрессионных фитингов. Технологию монтажа в обоих случаях можно легко освоить при помощи простых инструкций или примеров на видео.

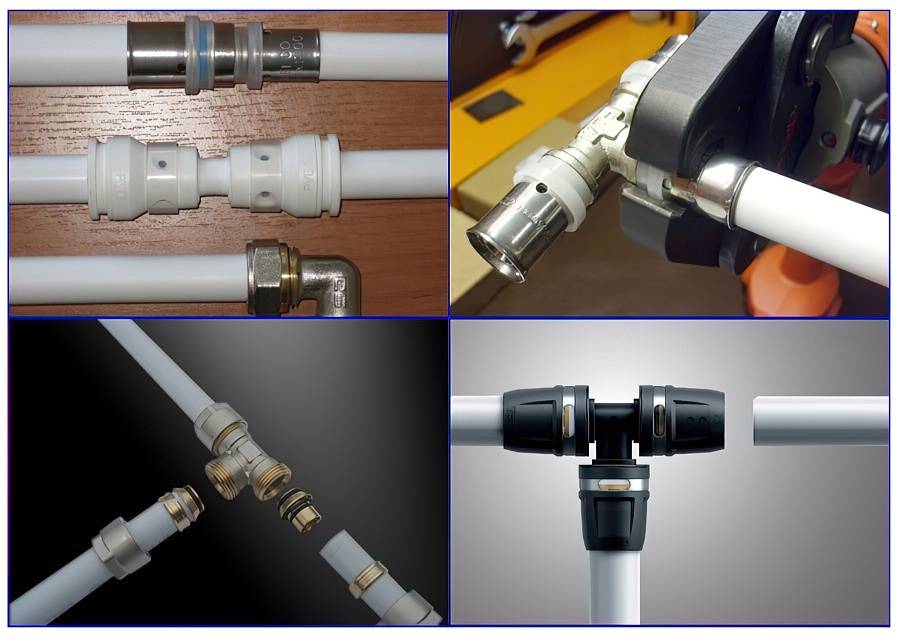

Как правильно соединять металлопластиковые трубы при помощи пресс-фитингов

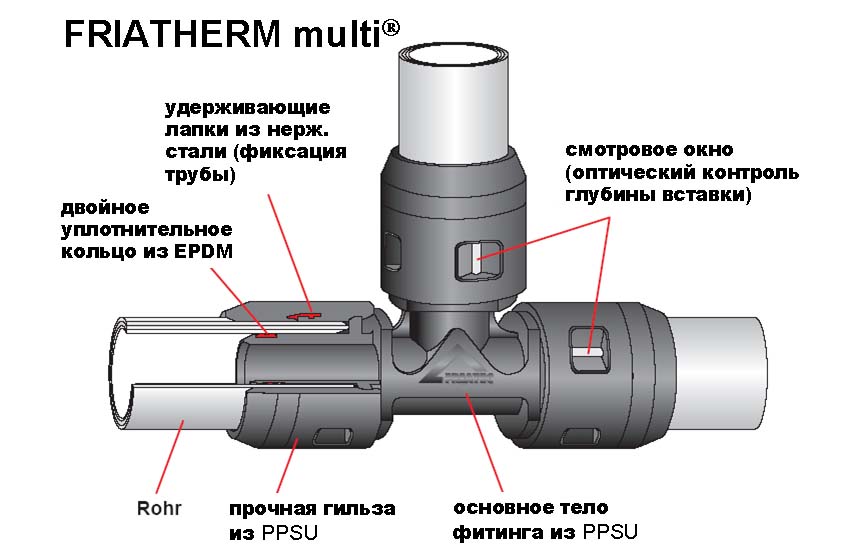

Пресс-фитинг представляет собой соединительную деталь, основными элементами которой являются металлический (латунный) штуцер с хвостовиком и обжимная муфта или гильза. Герметичность обеспечивается при помощи уплотнительных колец, которые изготавливаются из EPDM. Чтобы стыковать трубы из металлопластика этими деталями, необходимо использовать ручные или электрические пресс-клещи. Также потребуются прецизионные ножницы, фаскосниматель и калибратор. Перед выполнением монтажа необходимо собрать необходимый комплект фитингов. Чтобы соединить части трубопровода, используются простые муфты. Также могут применяться специальные фитинги, с помощью которых можно выполнять повороты магистрали, соединять участки разного диаметра, подключать к водопроводной системе сантехническое оборудование и т.д.
Порядок работ по монтажу следующий:
- Отрезается при помощи ножниц отрезок трубы нужной длины.
- Обрабатывается подключаемый конец трубы. Калибратором придают правильную форму краям трубы и снимают внутреннюю фаску. Также он позволяет проверить внутренний диаметр. Фаскосниматель служит для снятия внешней фаски.
- Гильзу необходимо снять и тщательно проверить целостность уплотнительных элементов. Если при осмотре обнаружен какой-либо дефект, то данный фитинг лучше не использовать.
- Гильзу следует надеть на трубу. В ней имеется специальное отверстие, которое позволяет контролировать полноту захода. Труба должна быть видна через это отверстие.
- Хвостовик пресс-фитинга с приложением усилий вставляется до упора в трубу.
- Обжимают гильзу при помощи пресс-клещей, сводя рукоятки инструмента до упора.

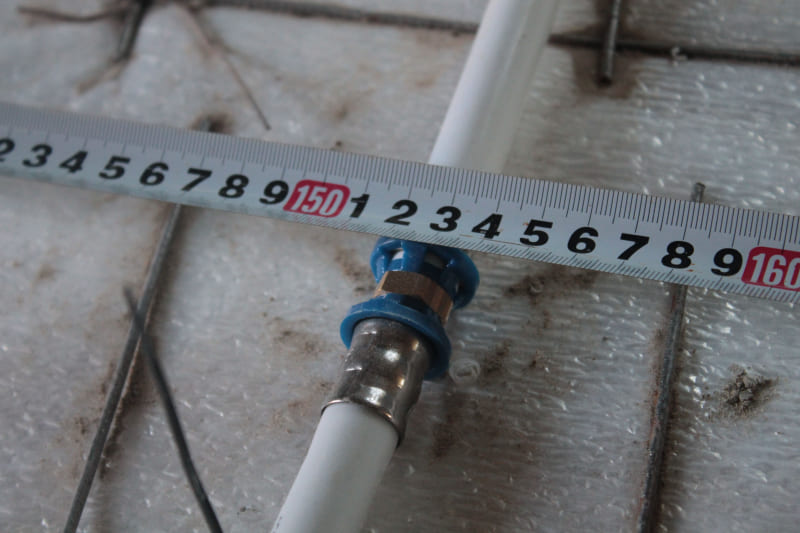

Для проверки качества выполненного соединения необходимо осмотреть муфту, которая должна быть правильной цилиндрической формы. Не разрешается выполнение повторного обжима, если возникли сомнения в качестве работ, поскольку при этом будет нарушена герметичность соединения.
Минусом использования пресс-фитингов является необходимость применения специального инструмента — пресс-клещей. Также нужно учитывать, что выполняемые соединения являются неразборными. Поэтому при необходимости подсоединить дополнительные элементы или удлинить трубопровод, придется демонтировать участок с фитингом. Главным достоинством пресс-фитингов является их высокая надежность. При условии, что монтаж выполнен правильно, узел соединения не требует обслуживания и рассчитан на срок службы до 50 лет. Благодаря этому данные элементы можно применять при прокладке скрытых в стенах или перекрытиях трубопроводов.
Применение компрессионных фитингов
Компрессионный фитинг имеет конструкцию, состоящую из штуцера, изготовленного из латуни, разрезного обжимного кольца, латунной накидной гайки.
Герметизация обеспечивается резиновыми уплотнительными кольцами и изоляционной тефлоновой прокладкой. Для выполнения монтажа водопровода или системы отопления с использованием таких элементов потребуется простой набор инструмента, включающий прецизионные ножницы, калибратор, фаскосниматель и обычный гаечный ключ.

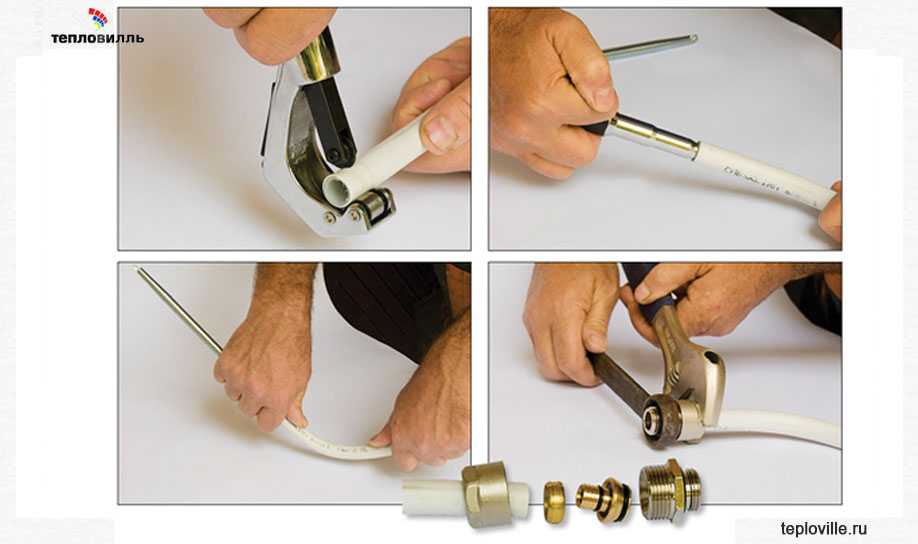

Монтаж выполняется в следующем порядке:
- Отрезок трубы необходимой длины отрезается ножницами.
- Калибратором и фаскоснимателем обрабатывается отверстие.
- На трубу надевается накидная латунная гайка, а после нее — обжимное разрезное кольцо.
- Конец штуцера вставляют в отверстие трубы до упора. Рекомендуется предварительно смочить резиновые кольца водой, чтобы уменьшить трение.
- Разрезное кольцо надвигается вплотную к фитингу.
- Гайка затягивается гаечным ключом. При этом не рекомендуется прилагать избыточное усилие, чтобы не допустить разрушение разрезного кольца.
Монтаж компрессионных фитингов отличается простотой и выполняется без использования специальных инструментов. Выполняемые соединения являются разборными. Это позволяет без проблем нарастить трубопровод или выполнить ремонтные работы. В дальнейшем старый фитинг можно использовать повторно. Недостатком является возможность разгерметизации соединения со временем в связи с ослаблением затяжки. Поэтому может потребоваться периодически подтягивать гайки. В связи с этим компрессионные фитинги нельзя использовать для монтажа скрытых трубопроводов.
Крепление металлопластиковых труб
Независимо от типа используемых соединительных элементов, металлопластиковый трубопровод должен быть хорошо закреплен на поверхности стены или пола. Крепят трубы при помощи специальных клипс. Их предварительно устанавливают по размеченной линии прокладки и монтируют при помощи дюбелей и саморезов. Чтобы предотвратить деформацию трубопровода, его необходимо крепить с шагом расположения клипс не более 1 метра.
Труба ПВХ или труба ПП
Труба ПВХ или труба ПП
Некоторые утверждают, что это не лучший вариант для подземного трубопровода, потому что его не так легко найти, как металлические трубы. Тем не менее, новый подземный электрический локатор под названием AML PVC Pipe Detector от SSI Locators произвел революцию в том, как люди находят подземные трубы из ПВХ. Обнаружение подземной трубы из ПВХ может быть затруднено, поэтому для этого требуется уникальный процесс. Используя технологию, которая была первоначально разработана для исследования Луны, детектор труб AML может найти практически любое зарытое металлическое или неметаллическое вещество на большинстве типов поверхности. Это означает, что это не только лучший локатор труб из ПВХ, но и отличный локатор проводов, газовых труб и подземных кабелей.
ПВХ имеет относительно высокую прочность на растяжение и модуль упругости (описание склонности объекта к упругому формированию). Отрасли обнаружения водопроводных и канализационных сетей требуют, чтобы их работники знали о максимальном отклонении или максимальном изгибе, который может выдержать конкретный гибкий трубопровод, такой как труба из ПВХ.
Когда подрядчик использует заглубленную трубу из ПВХ, обязательно, чтобы он или она проверил максимальное отклонение трубы, а также процесс заделки, чтобы гарантировать, что она останется неповрежденной под давлением окружающего грунта. Чем плотнее заделана труба из ПВХ, тем выше ее прочность, потому что давление весовой нагрузки на нее будет распределяться на окружающую заделку, а не на стенки трубы. Детектор труб из ПВХ можно использовать для обнаружения подземных труб из ПВХ и подземных труб из ПВХ, используемых во многих областях, таких как распределение охлажденной воды, химическая обработка, промышленное гальванопокрытие и ирригация.
Другим все более распространенным материалом для труб является полипропилен (ПП). Сторонники скажут вам, что он легкий, но такой же прочный, как полиэтилен высокой плотности. Полипропиленовые трубы можно использовать при высоких температурах, в то время как другие термопласты, такие как ПВХ, не выдерживают тепла. Полипропиленовая труба устойчива ко многим реагентам, таким как серная кислота и едкий натр, а также сопротивляется истиранию.
Эксперты по обнаружению труб знают, что нельзя использовать полипропилен с сильными окисляющими кислотами, такими как хлорированные углеводороды. Детектор труб ПВХ AML может обнаруживать практически любой подповерхностный материал с краем, поэтому он не будет различать тип термопластика, используемого в трубах.
На самом деле, AML является наиболее всеобъемлющим из доступных локаторов труб и является эксклюзивным продуктом SSI Locators, Inc. Были сделаны заявления о его производительности, но отсутствие тщательного тестирования означает, что большинство утверждений невозможно проверить. У многих возникают вопросы относительно целостности соединения, возможного снижения коэффициента запаса прочности и ограниченных возможностей фитингов и боковых соединений. Эти обоснованные опасения подтверждают необходимость проявлять осторожность при выборе труб из полипропилена вместо труб из ПВХ. Трубы из ПВХ, выдержавшие испытание временем, отличаются низкими эксплуатационными расходами, исключительной целостностью соединений и высоким коэффициентом безопасности, подтвержденным многократными испытаниями.
Существует широкий спектр фитингов для соединений, что помогает установщикам избежать нарушения целостности системы за счет использования врезных фитингов. Труба ПВХ подходит для самых сложных применений. Эксперты по обнаружению канализационных сетей и водопроводных сетей скажут вам, что ПВХ является наиболее часто используемым материалом для самотечных канализационных труб. По оценкам, ему принадлежит 80% рынка. Качество и эксплуатационные характеристики подземных труб из ПВХ подтверждены университетами, государственными учреждениями, инженерами и монтажниками. Журнал Trenchless Technology поставил ПВХ на первое место в обзоре рынка подземных труб 2010 года. Он считается самым простым в уходе и самым долговечным материалом для труб.
ПП ПРОСТО НЕ СООТВЕТСТВУЕТ ПРИ НЕПОСРЕДСТВЕННОМ СРАВНЕНИИ С ПВХ
ПП просто не соответствует по сравнению с ПВХ. Благодаря проверенным характеристикам, рентабельности и экологичности ПВХ должен быть предпочтительным материалом для любых систем водоснабжения и водоотведения.
Независимо от термопластика, используемого в подземных трубах, локатор труб AML может точно определить их местоположение.
Локатор всех материалов — лучший инструмент для поиска подземных труб. AML представляет собой запатентованный детектор труб из ПВХ, который может обнаруживать многие другие подземные объекты, что делает его эффективным локатором газовых труб, локатором проводов и локатором подземных кабелей. В отличие от георадара, который может быть менее эффективным в определенных условиях, AML работает как локатор труб из ПВХ практически на всех типах поверхности, включая стоячую воду, грязь, глину и снег. Это просто лучший универсальный подземный электрический локатор на сегодняшнем рынке.
Обнаружение труб было проще, когда вся сантехника была сделана из свинца, но к середине 1990-х свинец больше не использовался в качестве компонента новой сантехники. Некоторые химические вещества, используемые для изготовления ПВХ, опасны, но обычно они остаются прочно связанными с пластиком.
В 1970-х годах было обнаружено, что винилхлорид, основной ингредиент ПВХ, является канцерогеном. Вскоре после этого Агентство по охране окружающей среды начало регулировать выбросы винилхлорида в атмосферу и уровень его содержания в питьевой воде. Хотя обнаружение подземного ПВХ с помощью детектора труб сегодня может быть более сложной задачей, чем это было во времена расцвета свинцовых труб, использование детектора труб ПВХ, такого как AML, может действительно упростить работу.
Узнайте больше о детекторах труб из ПВХ
Металлические и пластиковые трубы необходимы для применения со сжатым воздухом
Роб Марсилья, менеджер по развитию бизнеса — коммерческие продукты, Asahi/Америка
Металлические трубы использовались и устанавливались для работы с жидкостями и газами с середины 19 века. Металлические трубы прочны, безопасны и обеспечивают отличные эксплуатационные характеристики для многих требовательных услуг.
Пластиковые трубы являются альтернативой металлическим трубам для многих жидкостей. Они не обладают такими же характеристиками высокого давления, но обладают высокой коррозионной стойкостью. Они не ржавеют, не окалины, ямы или коррозии. Они легкие и простые в установке, что делает их отличным выбором для многих применений с жидкостями. За десятилетия пользователи узнали, что система пластиковых трубопроводов при правильном выборе и установке требует минимального обслуживания и будет служить много лет. Поскольку термопластиковые трубы являются идеальным выбором для транспортировки жидкостей, как пластиковые трубы будут работать со сжатым воздухом? В этой статье основное внимание будет уделено пригодности систем пластиковых труб, а также методологии соединения в системах сжатого воздуха.
Термопластичные материалы для труб
Существует два основных типа пластиковых материалов – термопласт и термореактивный материал. Мы сосредоточимся на термопластах и обсудим некоторые из них.
Термопластичные материалы перерабатываются в расплаве. Термопластичные смолы можно подвергать термической обработке и либо экструдировать в формы, такие как трубы, либо формовать компоненты, такие как фитинги. Термопласт подразумевает, что материал обрабатывается и может быть переработан путем плавления и формования с использованием тепла. Существуют три основные группы термопластичных материалов, используемых для изготовления трубопроводов: винилы, олефины и фторполимеры. Виниловые материалы включают поливинилхлорид (ПВХ) и хлорированный поливинилхлорид (ХПВХ). Олефиновые материалы включают полиэтилен (ПЭ) и полипропилен (ПП). Существует несколько фторполимерных материалов, таких как Halar (ECTFE) и PVDF. Кроме того, существует акрилонитрилбутадиенстирол (АБС), который относится к своему классу.
Пластиковые трубы для сжатого воздуха и стандарты OSHA (отбор вариантов)
Варианты труб из термопластика для сжатого воздуха ограничены. Прежде всего, это связано с катастрофическим режимом разрушения многих пластиков.
Это основная причина, по которой ПВХ и ХПВХ не следует использовать в системах сжатого воздуха. Трубы из ПВХ и ХПВХ выходят из строя небезопасным, катастрофическим образом. Стандарты OSHA гласят, что если термопластичные материалы для трубопроводов используются для сжатого воздуха или газа, «трубы должны быть либо изготовлены из ударопрочного материала, либо заключены в него». (Стандартная интерпретация OSHA от 28 февраля 19 г.91).
Режим катастрофического отказа PVC Schedule 40.
Полипропиленовые (ПП) трубы могут быть небезопасными в холодных условиях без кожуха, так как они становятся более хрупкими при понижении температуры. Доступны трубы ABS, предназначенные для сжатого воздуха, но они не совместимы со всеми компрессорными смазками и могут выйти из строя из-за использования несовместимой смазки. Фторполимерные материалы, такие как PVDF и халар, стоят слишком дорого.
Полиэтилен (PE) Материал
Полиэтилен может быть разработан для работы со сжатым воздухом.
Обладает отличными физико-механическими свойствами и широкой химической стойкостью. Материал сохраняет свои пластические свойства значительно ниже 0°F (<-40°F). Если бы он потерпел неудачу, он потерпел бы неудачу в безопасном режиме. Этот ударопрочный материал просто раздуется и порвется, сохраняя целостность материала трубы.
Пластичное разрушение Air-Pro® компании Asahi/America при избыточном давлении в безопасном режиме во время испытания на разрыв (давление ≥ 800 фунтов на кв. дюйм).
Полиэтиленовая смола для применения со сжатым воздухом должна быть специально разработана, чтобы противостоять окислительному эффекту сжатого воздуха для долговременной работы. Стандартные внутренние трубы из полиэтилена высокой плотности в США, такие как PE4710, предназначены для жидкостей, но не для сжатого воздуха. Европейские производители полиэтиленовых смол формулируют класс смолы, известный как PE100, для работы как с жидкостями, так и с воздухом/газом. Трубопроводная система из полиэтилена PE100, разработанная специально для применения со сжатым воздухом, продается в Северной Америке с 19 века.
92. В 1993 г. Управление по охране труда и промышленной гигиене штата Калифорния выпустило письмо, подтверждающее, что эта трубопроводная система со специальной формулой PE100 соответствует требованиям испытаний в Калифорнии и может быть установлена в системах сжатого воздуха. Этот сертификат был обновлен и повторно выдан в марте 2021 года. С 1993 года в Северной Америке были установлены тысячи систем трубопроводов сжатого воздуха из PE100 для различных применений без каких-либо опасных отказов.
Способы соединения труб из ПЭ100
Трубы и фитинги из полиэтилена 100 могут быть соединены методом плавления, который представляет собой разновидность плавления. Соединение тепловым сплавом соединяет две расплавленные поверхности вместе и позволяет им охлаждаться под давлением. В результате этого процесса получается одна непрерывная деталь без каких-либо посторонних материалов или швов. Сварной шов такой же прочный, как и сама труба. Трубы и фитинги ПЭ100 соединяются раструбным или стыковым соединением.
При раструбной сварке труба вставляется в раструбные фитинги с небольшим конусом; конический фитинг увеличивает давление трубы до упора в фитинг. Вся глубина вставки является зоной сварки. Фитинги для стыковой сварки имеют такой же внутренний диаметр (ID) и внешний диаметр (OD), что и трубы для сварки встык. Две трубы могут быть соединены встык без муфты. Сварка встык всегда дает внешний и внутренний валик. Надежность и целостность стыковых сварных швов полиэтилена общепризнанны. Газовая промышленность США десятилетиями использует полиэтиленовые трубы, сваренные встык, для подземных газоснабжающих предприятий.
Трубы и фитинги Asahi/America Air-Pro®, соединенные немеханическим методом сварки встык и раструб, как показано на рисунке.
Два подхода к соединению трубопроводов сжатого воздуха
Важно понимать, как соединяются трубы. Утечки дороги и расточительны. Отверстие ¼ дюйма при 100 фунтах на квадратный дюйм теряет около 104 кубических футов в минуту (куб.
- Механическое соединение: системные соединения, в которых используется прокладка, уплотнительное кольцо, трубный герметик и т.п. для обеспечения герметичности системного соединения. Примеры могут включать соединения фланец-фланец, резьбовые соединения, компрессионные соединения, соединения с нажимной посадкой и соединения типа «про-пресс».
- Немеханическое соединение: Системные соединения, обеспечивающие неразъемное соединение. Обычно называемые сварными соединениями, они включают паяные и паяные соединения меди, а также сварные материалы из стали и нержавеющей стали. Сварные соединения также включают гомогенные соединения, полученные раструбным и стыковым сплавлением полиолефинов, а также соединения винила и АБС, «клееные растворителем».
Почему в отрасли сжатого воздуха нужны оба варианта соединения?
Существует множество объектов, требующих плановой корректировки и перенастройки своей работы.
Пивоваренные заводы, специализированные механические мастерские и сборщики, а также специализированные типографии нуждаются в разборке и повторной сборке частей своей системы сжатого воздуха. В этих случаях необходима система, включающая механические соединения. На рынке представлено множество высококачественных алюминиевых трубопроводных систем, которые обеспечивают возможность сборки, разборки и повторной сборки системы, сохраняя при этом ее работоспособность.
Air-Pro® от Asahi/America, покрытый химической пылью, безопасно работает на заводе по производству удобрений.
Специально разработанная система трубопроводов Air-Pro® компании Asahi/America из полиэтилена, установленная на производственном объекте.
Конечно, существует много более постоянных установок, которые после установки рассчитаны на то, чтобы оставаться на месте в течение значительного периода времени. Производственные помещения часто имеют центральные подсобные помещения, где различные службы питаются по всему заводу.
Сжатый воздух является одним из них. Здесь основная магистральная линия (или линии) постоянно проложена по всему заводу. Эта линия сварена, чтобы служить фиксированной линией.
Во многих случаях трубопроводы сжатого воздуха проложены под землей. Производственные городки, военные объекты, производители тяжелого оборудования, железнодорожные и лесопилочные склады, а также тематические парки — все это примеры объектов с обширными подземными установками, где утечка — анафема. Здесь идеальна неразъемная, устойчивая к коррозии система, такая как гомогенная плавкая система PE100.
Air-Pro® компании Asahi/America в заглубленном устройстве на железнодорожной станции.
Почему в отрасли сжатого воздуха нужны как металлические, так и пластиковые трубы?
Большинство приложений имеют разные системные требования, и один размер не подходит для всех. Даже в упомянутых выше приложениях система с постоянной магистральной линией может иметь множество ответвлений и требовать, чтобы эти ответвления можно было адаптировать к смене инструмента.
Таким образом, можно сказать, что механическое и немеханическое соединение, а также металлические трубы и трубы из полиэтилена PE100 необходимы для удовлетворения различных требований, предъявляемых к применению сжатого воздуха.
Применение | Пригодность | |
Металл | ПЭ100 | |
Давление выше 230 psi | ДА | НЕТ |
Температура выше 120°F | ДА | Ограниченный срок службы |
Морской или агрессивный | Ограниченный срок службы | ДА |
Под землей | Механические соединения — № | ДА |
Надземный | ДА | ДА |
Портативность | Механические соединения — ДА | Соединение Fusion — № |
Типовой цех | ДА | ДА |
Типовое промышленное предприятие | ДА | ДА |
Чистота — без примесей | ДА – (алюминий/медь) | ДА |
| ? | ДА |
В приведенной выше таблице показано, что как металлические, так и PE100 трубопроводные системы имеют некоторые ограничения, отмеченные как «НЕТ» или «ограниченный срок службы».
