Содержание

Стол для электролобзика своими руками – мастер-класс. Жми!

Ручной электроинструмент весьма популярен как среди любителей, так и в среде профессионалов в силу своих очевидных достоинств, а именно:

  • сравнительная дешевизна и доступность;
  • компактность;
  • мобильность.

Обратной стороной этих безусловных достоинств является наличие таких недостатков, как:

  • относительно малое время непрерывной работы;
  • небольшая достижимая точность;
  • недостаточное качество обработки.

Очевидно, этих недостатков лишены профессиональные стационарные решения – станки и машины на массивных станинах. Они, как следствие, достаточно недешевы, но главное – их нужно где-то разместить. А что делать, если нет возможности оснастить мастерскую, но хочется улучшить качество работ? Этим вопросом задаются многие из тех, кто увлечен серьезным хобби, и даже просто начинающие

мастера.

В нашей статье речь пойдет о решении, позволяющем устранить известные недостатки ручного электролобзика.



Преимущества настольного электролобзика

Рассмотренные выше общие недостатки ручного электроинструмента в полной мере присущи и электролобзику.

Главный его плюс – мобильность – подразумевает исключительно ручные перемещения и фиксацию инструмента. То есть на деле выходит, что:

  1. Очень сложно сделать ровный, четкий рез: малейшее лишнее движение – и в линии отреза появляется видимый изъян. Идущие же в комплекте направляющие не спасают из-за своей недостаточной жесткости;
  2. Угол наклона полотна пилы по отношению к заготовке фактически никак не контролируется. И даже в простейшем случае прямого реза, когда полотно перпендикулярно подошве лобзика, результат может разочаровать. Причины как минимум две:
    • Полотно пилы – упругое
      и может выгибаться в процессе реза, свободный край пилки ничем не ограничен;
    • На доступных (читай – дешевых) моделях довольно часто идеально прямого угла между пилкой и подошвой трудно достичь в силу самой конструкции дешевого штампованного основания.

Интересно отметить, что, скажем, американские мастера используют ручной электролобзик достаточно редко. Например, когда нужно вырезать проём в кухонной столешнице для установки мойки. В остальных случаях предпочитают пользоваться стационарными ленточными пилами разнообразных размеров. Такие пилы полностью лишены одних недостатков (о которых сказано выше), и сполна наделены другими: габариты, масса и… цена.

Обобщая вышесказанное, можно с уверенностью заключить, что, некоторым образом закрепив электролобзик на рабочем столе, можно в известной степени победить некоторые из его недостатков. А если предусмотреть направляющие ролики для свободного края полотна пилки, то можно получить вполне ровный отрез. И чистый – при правильном подборе самой пилки.


Следовательно, специальный стол для электролобзика ощутимо улучшит качество работы с этим инструментом.

Конечно же, не стоит думать, будто таким образом можно «за недорого» получить полноценную ленточную пилу. Но об этом немного позднее, сейчас – коротко о том, что будет нужно для изготовления.

Материалы и инструменты

Материалы могут быть использованы из тех, что имеются под рукой. Хочется лишь отметить, что рабочая поверхность («столешница») должна быть ровной и достаточно жесткой, поэтому при выборе материала нужно иметь в виду следующие моменты:

  • Можно использовать фанеру, однако тонкая (меньше 12 мм) фанера подвержена короблению, и не факт, что имеющийся кусок окажется достаточно ровным.
    Предпочтительнее будет водостойкая ламинированная («опалубочная») фанера толщиной от 12 мм.

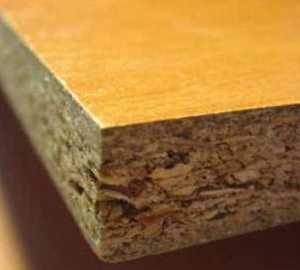

  • Если говорить о ДСП (древесно-стружечных плитах), то в общем случае чем они толще, тем лучше – более жесткие. В идеале – кусок качественной ламинированной кухонной столешницы или «постформинга».
    Из минусов – меньшая надежность крепления к ней инструмента, нужно более ответственно подойти к выбору крепежа.
    Из плюсов, пожалуй, главный – доступность и простота: можно заказать весь комплект деталей по своим размерам в любой мебельной мастерской. Толщину лучше брать не стандартную 16 мм, а побольше (например, 22 мм).
  • Металл по свойствам подходит почти идеально, однако в быту достаточно сложно отыскать подходящих размеров кусок, отшлифованный и ровный. К тому же, делать в нем необходимые отверстия несколько более трудоемко, тогда разумно использовать сверлильный станок.

Набор необходимого инструмента будет зависеть от выбранных материалов, но в общем случае приблизительный

перечень примерно такой:

  • карандаш, рулетка или линейка, угольник столярный – для разметки;
  • угольник также будет полезен на этапе окончательной сборки и настройки;
  • отвертки и гаечные ключи соответственно выбранному крепежу;
  • шуруповерт или дрель, сверла под крепеж, саморезы (шурупы).

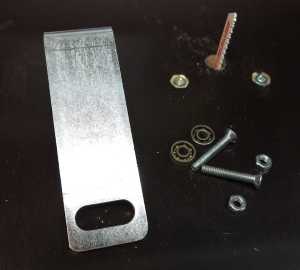

Кроме того, понадобятся прямоугольный металлический кронштейн, два одинаковых подшипника и крепеж. Собственно сам лобзик тоже пригодится.



Этапы изготовления

Независимо от выбранного материала необходимо:

  • изготовить основание и соединить с рабочей поверхностью с отверстиями для крепления подошвы инструмента;
  • изготовить систему кронштейнов для верхней направляющей пилки;
  • собрать и отрегулировать стол.

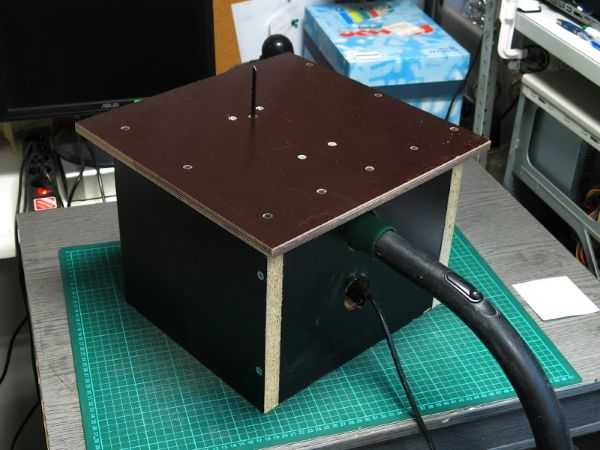

Основание и рабочая поверхность

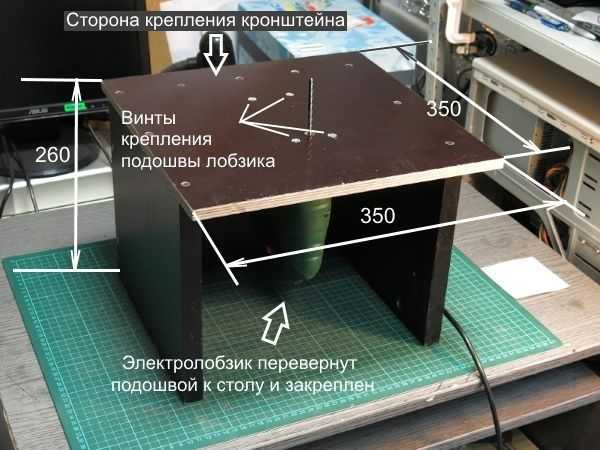

Размеры основания выбираются исходя из габаритов имеющегося лобзика и указаны ориентировочно.

Размеры рабочей поверхности также указаны ориентировочно, со стороны крепления кронштейна она монтируется заподлицо с основанием, на трех остальных сторонах делается небольшой выступ для удобства крепления оснастки (струбцин, упоров и т. п.).


Кронштейн

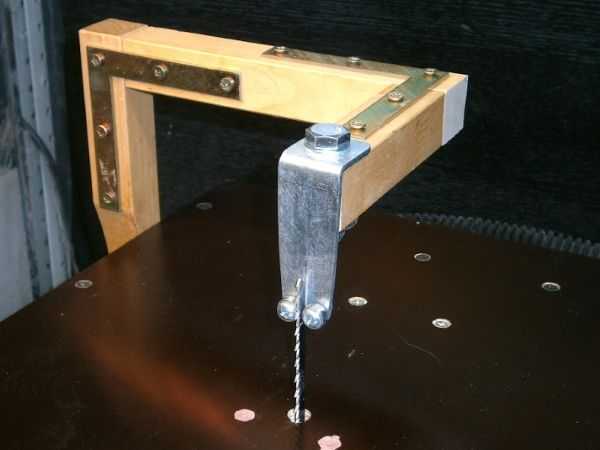

Устройство кронштейна с направляющими подшипниками понятно из рисунка.
Размеры можно выбрать индивидуально, но кое-что обязательно нужно иметь в виду.


Подшипники, которые ограничивают увод пилки в сторону, нужно подобрать на основании размеров пилок, которыми планируется работать. Ширина самого подшипника (в справочниках обозначается буквой В) не должна быть больше ширины пилки, чтобы не притуплять ее зубья.


Так, например, если ширина полотна пилок по металлу (T123X, T118A) обычно более 5 мм, то подходящими окажутся подшипники с размером B 4–5 мм, например:


При этом предпочесть следует модели с буквами ZZ, 2RS как наиболее защищенные от воздействия пыли, которая в процессе реза обязательно будет.

Пильные же полотна по дереву, наоборот, могут быть узкими (T244D около 3,5 мм) и очень узкими (T119BO около 3 мм, которые можно использовать в нашем случае). Как вариант – подшипник 100093 (он же 693, 3 х 8 х 3 мм).

Под выбранный подшипник подбирается крепеж: винты М3 или М4, гайки (лучше «самоконтрящиеся» с капроновой вставкой, предотвращающей самопроизвольное отвинчивание).

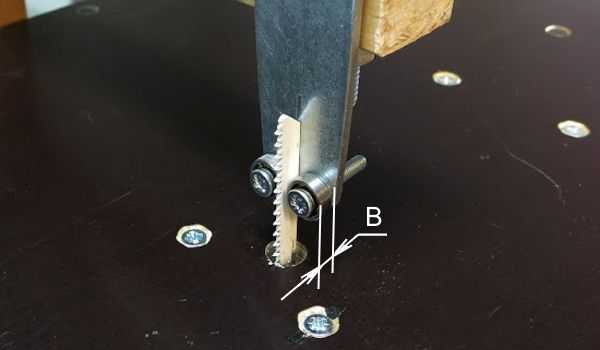

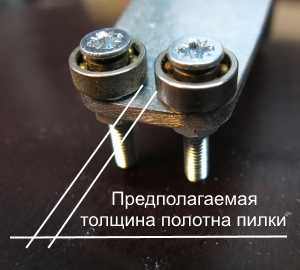

Расстояние между осями подшипников рассчитывается также исходя из размеров пилок, толщина полотна может находиться в пределах от 0,9 до 1,7 мм.

Например, толщина полотна T244D составляет 1,25 мм, а T123X, T118A – 1 мм. Округлять лучше в

большую сторону.

Как сделать фрезер из дрели , читайте в этой статье: //6sotok-dom.com/instrumenty/frezer-iz-dreli-samodelnyj.html



Сборка и регулировка

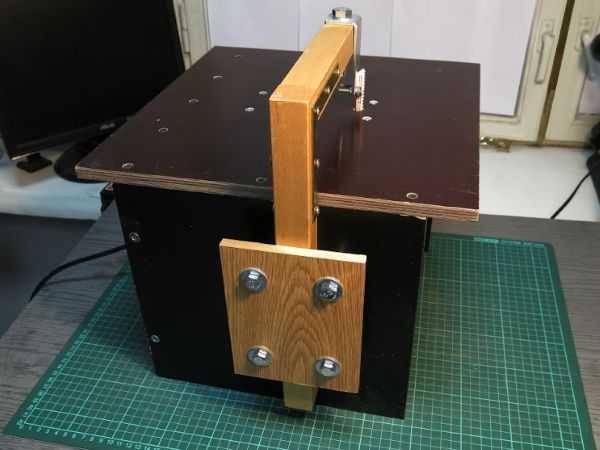

Кронштейн можно закрепить следующим образом

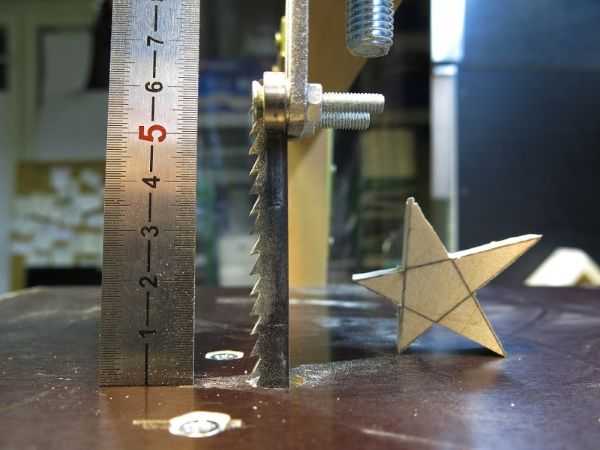

Такой способ крепления даст возможность отрегулировать и высоту направляющих подшипников сообразно длине пилы, и (при помощи угольника) перпендикулярность самой пилы относительно рабочего стола.



Полезные советы

Как уже было сказано выше, обольщаться не стоит – хоть это уже и не просто лобзик, но все равно еще не ленточная пила. Вот несколько советов:

    • В ленточной пиле движение пильного полотна происходит только в одном направлении – сверху вниз, за счет чего заготовка прижимается к столу усилиями резания.
      На самодельном столе возможен подрыв заготовки вверх, так как маятник лобзика совершает и
      возвратное
      движение.
      Поэтому заготовку нужно хорошо прижимать к рабочей поверхности стола и самое важное – подавать (двигать) заготовку как можно медленнее.

Обратите внимание! Больше оборотов и меньше подача гораздо лучше, чем наоборот.

  • При работе электролобзиком (со столом или без него) полезно помнить, что ход пилки лобзика обычно составляет порядка 15–20 мм, эту величину для своего инструмента нужно прочесть в инструкции или определить самому. Материал толще этой величины нужно распиливать только с разводом зубьев. Иначе стружка не будет полностью удаляться, что чревато перегревом и заклиниванием полотна.
  • Между рабочей поверхностью стола и подошвой лобзика можно проложить лист плотной резины, предварительно сделав надрез для пилки. Собрать стол и дать немного поработать полотну вхолостую, чтобы полотно «притерлось» к прорези в резине. Это защитит движущиеся узлы перевернутого лобзика от большого числа
    опилок,
    на которые он не рассчитан, ведь в штатном режиме на такое их количество конструкторы инструмента явно не рассчитывали.
  • Защитные очки – необходимы. А еще необходимо организовать включение устройства через педаль или предусмотреть другой способ мгновенного отключения инструмента. Но это уже – тема другой статьи.
  • Не бойтесь творчески мыслить и совершенствовать свои инструменты, ведь любая идея – лишь отправная точка для творчества, а универсальных решений не существует.

Подробнее об изготовлении стола для электролобзика смотрите в видео:

Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Как сделать станок из лобзика


Здравствуйте, всем кто сейчас на сайте «Секреты мастера»!
В этой статье, как я и обещал в прошлых постах, речь пойдёт об ещё одном самодельном приспособлении для работы мастеров-отделочников.

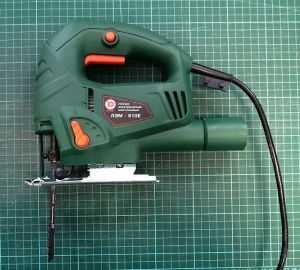

В основе этого устройства, как вы видите на фото, лежит обычный электрический лобзик.
Я считаю, что лобзик также как и болгарка, относится к очень универсальным инструментам, которые при смене насадок, будь-то пилочка или отрезной диск,  можно использовать в разных операциях.
Это приспособление я сделал, как альтернатива ручной дисковой электропиле, которая, понятное дело, вышла из строя в самый неподходящий момент.
И я хочу сказать, что даже после ремонта циркулярки, всё равно я продолжал использовать в работе именно станочек из лобзика.
Конечно, электрический лобзик  сильно уступает электропиле в скорости реза деталей. Но у него есть преимущество – это  криволинейный рез.
И как мне кажется, лобзик безопасней по сравнению с дисковой электропилой.
Короче говоря, делаем станочек из лобзика.
Для изготовления понадобится такой материал:

  • Дюралевая полоса размером 930×310 мм толщиной 2 мм.

Можно использовать оргстекло (10 мм), но его труднее гнуть.

  • Алюминиевые уголки размерами:

15×15 мм длиной 375 мм – 2 шт.
20×20 мм длиной 60 мм – 4 шт.
40×40 мм длиной 130 мм – 1 шт.

  • Кронштейн-скоба размером 85×20×2 мм – 1 шт.
  • Пластины металлические размером 45×14 мм – 2шт.

Я использовал навесы мебельные, т.к. они просто первыми попались мне под руку, поэтому если применить любые другие пластины, то ничего страшного.

  • Фанера 300×290 мм толщиной не тоньше 10 мм.

Можно использовать фанеру толщиной 20 мм, но тогда надо будет использовать пилку для лобзика длиннее обычной, например, 126 мм.
Комплектующие:

  • Винт М5×30 – 1шт.
  • Винт М5×50 – 2 шт.
  • Винт с гайкой М6×20 – 1 шт.
  • Винт с гайкой М4×16 – 1шт.
  • Саморезы 3,5×16 – 20 шт.
  • Саморезы с буром 3,5×9,5 (блохи) – 14 шт.
  • Саморезы с прессшайбой 4×16 – 2 шт.

Также для работы понадобится не большой арсенал инструмента.

  • Дрель с набором свёрл.
  • Болгарка с отрезным кругом по металлу.

Обратите внимание, что дюралюминий режется с помощью специальной дисковой фрезы с мелким зубом из победита.
Но я не стал покупать такую фрезу, т.к. не занимаюсь обработкой листового дюралюминия, а только режу алюминиевый профиль для дверей шкафа-купе.

  • Лобзик.
  • Шуруповёрт.


data-ad-client="ca-pub-3518738935631683"
data-ad-slot="6877683473">

Порядок изготовления станка из электролобзика

✓Отрезаем болгаркой дюралевую полосу размером 930×310 мм.
Обратите внимание для того, чтобы было легче резать, необходимо использовать отрезной круг по металлу   с такими параметрами 125×1,0×22 мм. Где размер 125 мм может меняться в зависимости от самой болгарки (угловой шлифовальной машины).
Главное, чтобы толщина отрезного диска была не больше 1,2 мм!
✓Отмеряем от левого и правого края по 300 мм линии изгиба.
✓Сгибаем  каждую сторону в отдельности под углом чуть меньше 90°.
Это нужно для лучшей устойчивости всей конструкции.
✓Отрезаем болгаркой два алюминиевых уголка 15×15 мм длиной 375 мм и четыре уголка 20×20 мм длиной 60 мм.

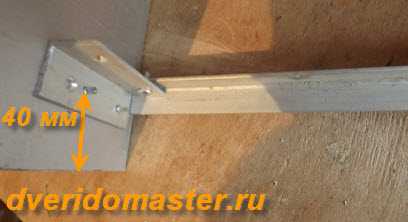

✓Соединяем с помощью блох уголки 20×20 мм с боковыми на высоте 40 мм снизу.

✓Прикрепляем блохами к ним уголки 15×15 мм длиной 375 мм.
Это придаёт жёсткость изделия.
✓Отрезаем лобзиком фанеру 300×290 мм для подложки к столу.
✓Соединяем её с дюралевым основанием  при помощи саморезов (3,5×16 мм) в двадцати местах.
Всё каркас готов.
✓Переворачиваем  его фанерой к верху.

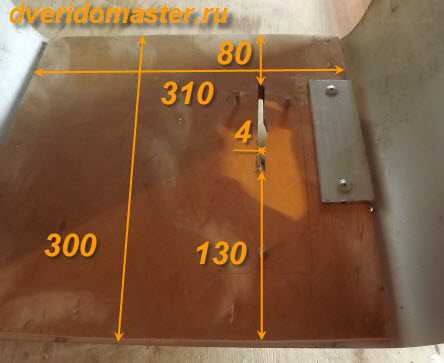

✓Делаем разметку для сквозной прорези под пилку.

✓Болгаркой прорезаем.

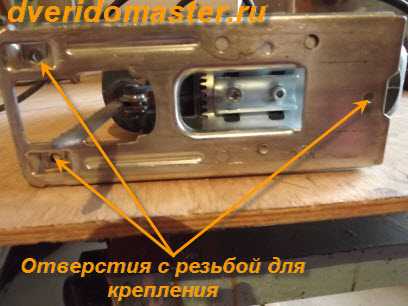

✓Вставляем лобзик и отмечаем отверстия для скрепления подошвы со столом.

✓Сверлим сверлом ø5 мм.

Совет.
Диаметр отверстия должен быть равен диаметру резьбы на подошве лобзика.
ø5 мм=М5.
Это нужно для более плотного соединения.

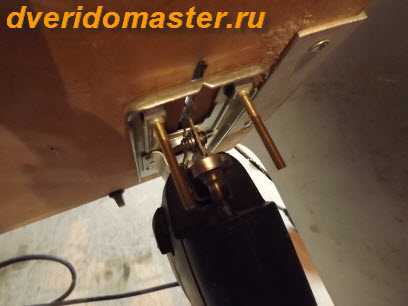

✓Прикрепляем  лобзик тремя винтами М5 к столу.

Теперь нужно сделать направляющею опору для пилки лобзика.
Для этого я использовал кронштейн крепления плафонов от торшера и две пластины от
мебельных навесов.

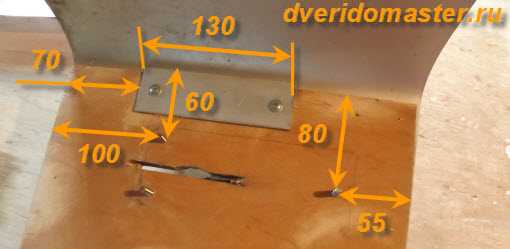

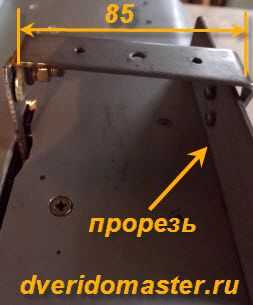

✓Отмеряем от пилки 85 мм и делаем болгаркой прорезь длиной и толщиной равную размерам вставляемого уголка.


Обратите внимание, после разметки лобзик необходимо снять!

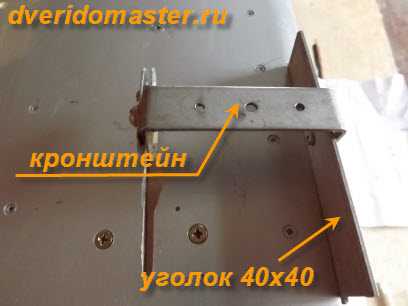

✓Вставляем уголок в прорезь и закрепляем саморезами с прессшайбой к фанере.

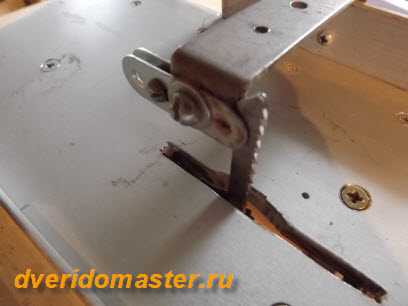

✓Прикрепляем к нему блохами кронштейн в сборе с направляющими пластинами для пилки.

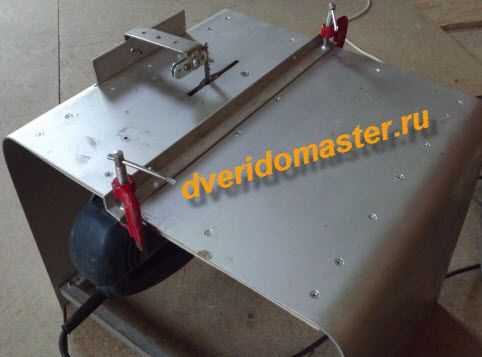

Всё станочек из лобзика готов.

Главное преимущество такого устройство – это металлические направляющие для пилки, которые поддерживают абсолютно ровную вертикаль (90°) во время работы!
Многие мастера знают, что практически у всех электролобзиков имеется существенный недостаток, при распиливании детали вертикаль пилки нарушается. Если смотреть в торец, пилка идёт под не большим наклоном. И этот наклон может меняться в разные стороны на протяжении всей длины реза.
Ну, ещё какой плюс данного изделия – это то, что оно не тяжёлое и малогабаритное.

Недостатки:

  1. При работе приходится придерживать ногой.
  2. Я не делал отдельную кнопку для включения и выключения.
  3. Не распилишь толстые бруски или доски, но мне это не надо, т.к. я толще, чем ДСП (16-18 мм) ни чего не распускаю.
Деревянную или МДФ вагонку или наличник – легче  простого!
А, если поставить пилку с алмазным напылением для керамики, то можно и кафельную плитку резать.

Конечно же, этот распиловочный станок из лобзика, как и приспособление для болгарки я делал из того, что попадалось мне под руку, поэтому вовсе не обязательно примнять именно такие материалы. Можно поэкспериментировать с другими материалами.

По этой теме всё.
Будут вопросы, обращайтесь через форму обратной связи (синяя кнопка слева) или через страницу «Контакты».
Подписывайтесь на новые статьи, которые, я надеюсь, буду интересными, а главное – полезными.

До встречи он-лайн!
С уважением Филиппов Юрий.

dveridomaster.ru

Стол для лобзика своими руками: простейшая конструкция

Лобзик является удобным и полезным инструментом в хозяйстве. Электрический лобзик намного ускоряет работу и расширяет возможности применения такого инструмента. Но настоящего качества можно добиться, только установив стационарное устройство — стол для лобзика.

Схема стола.

Превратив ручной инструмент в небольшой станок, можно создавать оригинальные творения из самых разных материалов. Такой стол позволяет изготовить самые сложные узоры и орнаменты. Приспособление, несомненно, придется по вкусу любителям качественного ручного труда.

Особенности электрического лобзика

Электролобзик является разновидностью пилы с возвратно-поступательным перемещением режущего элемента (полотна), в котором вращательное движение электродвигателя преобразуется в поступательное перемещением пилы в виде колебательных движений с частотой до 50 циклов в секунду. Такой лобзик обеспечивает изготовление пропилов внутри плоского листа в любом направлении, в т.ч. с поворотом по дуге с диаметром не менее 3 см. С его помощью можно распилить многие материалы: ДСП, дерево (толщиной до 70 мм), металлический лист (сталь — до 3 мм, медь, алюминий — до 20 мм), кафель, пластик, натуральный и искусственный камень.

Распиливание материала производится при движении пилочки вверх. Кроме того, пилочке обеспечивается поперечное колебание за счет наличия маятникового механизма. Это повышает качество прямых линий при пропиливании. В инструменте предусмотрена регулировка скорости движения пилочки, что важно при распиле разных материалов.

Схема работы на циркулярном столе.

Так, при выпиливании в дереве можно устанавливать максимально высокую скорость; при работе с пластиком или алюминием следует использовать средний диапазон скоростей; для стали и кафеля скорость необходимо снизить до минимума. Специальный механизм позволяет обеспечить разрезание при введении пилки под углом.

Пилка закрепляется в лобзике своим хвостовиком, в котором сделана прорезь (лучший вариант — форма креста). Хвостовик закрепляется в колодке с помощью двух винтов. Конструкция прижимных колодок (патронов) у разных электролобзиков может быть различной. Сами пилки имеют разную форму зубьев для разных материалов.

Вернуться к оглавлению

Особенности настольного лобзика

Применение ручного лобзика подразумевает, что стационарно закрепляется заготовка, а пиление осуществляется ручным перемещением лобзика. Качество пропила в этом случае полностью зависит от «твердости руки» и навыков мастера: точности линии, угла введения пилки и т.д. Настольный лобзик изменяет картину процесса: электрический лобзик закрепляется стационарно в вертикальном положении снизу стола, а заготовка перемещается по поверхности стола только направляемая руками.

Схема устройства электрического лобзика.

В таком случае, во-первых, облегчается процесс пиления физически; во-вторых, повышается качество распила за счет строгой вертикальности пилки и точности перемещения заготовки при использовании направляющих. Кроме того, расположение пилки в направлении вверх позволяет уменьшить риск сколов поверхности на границах пропила. Пилка обладает стабильностью перемещения за счет использования механизмов, позволяющих обеспечивать ее натяжение и точную ориентацию. Лобзик надежно крепится на достаточно массивной и прочной станине, что устраняет нежелательные колебания и движения инструмента.

В общем случае настольный лобзик представляет собой стационарный станок. Его конструкция включает в себя стол с закрепленным на нем электрическим лобзиком, а также систему направления и натяжения пилки и систему крепления и направления заготовки. Простота конструкции позволяет сделать стол своими руками. Размер стола выбирается исходя из размеров обрабатываемых заготовок и деталей. Для установки листов значительных размеров (например, ДСП) могут предусматриваться дополнительные удлиняющие системы.

Вернуться к оглавлению

Простейшая конструкция

Простейший стол своими руками можно сделать очень быстро. В качестве рабочей поверхности применяется фанерный лист толщиной не менее 10 мм и размером, зависящим от размеров обрабатываемой заготовки. Для небольших заготовок достаточно взять лист размером 50х50 см. В центральной части, отступив примерно 20-25 см от края листа, просверливается отверстие диаметром 20-30 мм для пилки лобзика. Снизу листа, используя отверстие как центр, размечается крепление подошвы электролобзика. Если на подошве лобзика не предусмотрено отверстий, то их необходимо просверлить на сверлильном станке в количестве 4 штук и нарезать резьбу М8-М10. По отметкам просверливаются четыре отверстия в листе фанеры.

Схема сборки передней части стола.

На углах листа крепятся ножки из стальных полос толщиной 3-4 мм и шириной 30-40 мм. Высота ножек определяется размером корпуса лобзика (до подошвы) с добавлением 2-3 см. Планки ножек внизу нужно отогнуть под прямым углом наружу и просверлить в них 1-2 отверстия диаметром 6-8 мм для крепления. Электрический лобзик крепится снизу листа фанеры так, чтобы пилка вышла наружу через отверстие. Изготовлен простейший стол своими руками, который можно закрепить на любую поверхность (верстак, стол и т.д.) и работать.

Еще проще конструкция не предусматривает ножек, а крепится с краю верстака на струбцины (по две с каждой стороны для прочности). Лобзик должен оказаться за пределами верстака. Такой стол своими руками легко справится с деревянными заготовками толщиной до 3 см.

Вернуться к оглавлению

Небольшое усложнение конструкции

Можно сделать немного более сложный стол своими руками. Для этого делается станина из трех панелей ДСП толщиной 12-15 мм (две боковины размером 50х80 см и задняя панель размером 70х80 см). Конструкция собирается с помощью деревянного бруска или мебельных уголков. Внизу целесообразно сделать упрочняющую перемычку из деревянного бруска. Впереди станина не закрывается для обеспечения доступа к пусковой кнопке.

Верхняя панель из листа фанеры толщиной 10-12 мм и размером 70х100 см комплектуется лобзиком аналогично простейшей конструкции. Для устранения колебания пилки во время резания предусматривается простейшая система стабилизации. Пилка пропускается между двумя подшипниками диаметром 10-12 мм. Подшипники крепятся на кронштейн из стальной полосы, которые, в свою очередь, закрепляются на столешнице. На столешнице можно установить направляющие и ограничивающие рейки из деревянного бруска или алюминиевого профиля. Крепление их к краям столешницы лучше осуществлять струбцинами, что даст возможность перемещению их вдоль стола. Для точного перемещения на торцах столешницы можно закрепить шкалу от рулетки.

Вернуться к оглавлению

Стол на основе брусьев

Более сложная конструкция предусматривает изготовление стола из деревянных брусьев. В этом случае стол собирается из бруса (ножки из бруса 80х80 мм, перемычки из бруса 40х80 мм) со стыком по системе шип-паз.

Для упрочнения конструкции надо использовать столярный клей, шканты и шурупы. Расстояние между ножками 60-70 см. Ножки укрепляются цангами. В местах стыка брусьев и цанг сверлятся отверстия и закрепляются шканты. Высота стола устанавливается изготовителем исходя из удобства обслуживания станка.

Столешница изготавливается из ламинированной фанеры толщиной 18-20 мм размером 90х90 см. Для удобства смены пилки столешница выполняется в подъемном варианте. Для этого на одной из цанг стола она крепится с помощью петель. Пилку удобнее снимать, если будет пропил от отверстия до края столешницы. Такой пропил рекомендуется сделать.

Систему крепления лобзика следует усложнить, чтобы обеспечить его съем. Подошва лобзика прижимается к столешнице двумя деревянными планками, на которых сделан профиль путем выборки четверти бруса. В этот профиль, как на полозья, входит подошва лобзика. Для ее крепления в планке сверлятся отверстия и устанавливаются прижимные винты с барашком.

Вернуться к оглавлению

Стол с тонкой пилкой

При вырезании сложных фигур, особенно на фанере, необходимо использование тонких пилок.

Стол для лобзика в этом случае должен иметь систему натяжения пилки. Этому поможет самодельное устройство.

Натяжение обеспечивается подпружиненным коромыслом. На столешницу устанавливается кронштейн с поперечной шпилькой.

Один конец пружины закрепляется на шпильке, а другой конец крепится в регулировочном винте. На рычаге коромысла делается прорезь, в которую вставляется конец пилки. С помощью зажимных пластин и винта с гайкой производится фиксация пилки на коромысле.

Для удобства работы стол можно снабдить ножным выключателем. Простейшее приспособление основано на том, что на кнопку лобзика навешивается крючок, который связан с самодельной педалью. Такая педаль выполнена из двух подпружиненных металлических полос. Ход одной полосы относительно другой должен быть не менее 10 мм.

Более сложная конструкция ножного переключателя основана на использовании выключателя от швейной машинки. В этом случае кнопка лобзика шунтируется, а электрическое питание осуществляется через ножной выключатель.

Вернуться к оглавлению

Основные правила работы на столе для лобзика

При работе на столе для лобзика следует соблюдать определенные правила. При резке нельзя подавать заготовку на пилку с большим усилием во избежание ее поломки. Пилка достаточно быстро изнашивается и ее надо периодически заменять новой. При обработке тонких металлических листов под них рекомендуется подкладывать фанеру. Лобзик должен быть надежно закреплен. Длинные распилы целесообразно производить с применением направляющих планок.

Параметры пилки должны соответствовать обрабатываемому материалу. Если пилится ламинированный материал, то на место распила лучше предварительно наклеить полосу скотча, чтобы не допустить сколов. При совершении круговых прорезов маятник лобзика нужно установить на минимальном уровне.

Вернуться к оглавлению

Необходимый инструмент

Для того чтобы изготовить стол своими руками, необходим следующий инструмент:

  • болгарка;
  • электродрель;
  • ножовка;
  • ножовка по металлу;
  • напильник;
  • стамеска;
  • зубило;
  • молоток;
  • плоскогубцы;
  • тиски;
  • отвертка;
  • набор метчиков;
  • набор плашек;
  • шкурка шлифовальная;
  • шуруповерт;
  • клещи;
  • штангенциркуль;
  • рулетка;
  • линейка метровая;
  • уровень;
  • кисть малярная.

Лобзик — очень нужный инструмент для домашнего умельца. С его помощью можно изготовить достаточно сложные фигуры из разных материалов. Стол своими руками для лобзика поможет облегчить работу и повысить ее качество.


moiinstrumenty.ru

Cтол для лобзика своими руками: чертежи, пошаговая инструкция

Стол для электролобзика своими руками может сделать любой мужчина, даже не обладая особыми навыками столярного дела. Поскольку лобзик, получающий питание от сети, является неотъемлемой частью любого хозяйства, для него понадобится рабочее пространство. Такой прибор значительно ускоряет время работы, а также позволяет провести ее качественно, четко и быстро.

Однако не стоит забывать о том, что добиться самого высшего качества можно только посредством правильного использования этого инструмента, то есть водрузив его на лобзиковый стол.

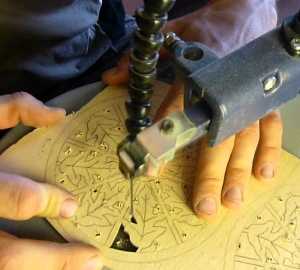

Стационарное устройство позволит сделать из вашего инструмента мини-станок, благодаря которому можно сделать самые разнообразные узоры.

Подготавливаем инструменты и материалы

Электролобзик

Стол для лобзика электрического своими руками имеет множество преимуществ. В частности то, что подобрать все необходимые инструменты для этого изделия можно без проблем. Важное условие — жесткость и выравненность поверхности. Поэтому лучше всего остановить свой выбор на таком материале, как фанера. Но доски при этом не должны быть тонкими, так как они могут покоробиться. Поэтому лучше всего взять водоустойчивую ламинированную фанеру толщиной около 1 см.

Верстак-чертеж
Короб для лобзика

Можно взять древесно-стружечную плиту, которая несколько толще фанеры, а также жестче. Но самым подходящим вариантом будет качественная покрытая ламинатом столешница для кухни. Единственным минусом такого материала является плохое крепление инструментов к материалу, поэтому придется тщательнее выбирать крепежные детали. Основным преимуществом древесно-стружечной плиты является доступность — оформить заказ на все необходимые элементы можно в любой мастерской. При этом остановите выбор на толщине около двух см.

Стол своими руками из металла — альтернатива деревянному. Единственная трудность заключается в том, что найти подходящую металлическую деталь несколько затруднительно — она должна быть не просто ровной, но еще и тщательно обработанной. Помимо этого в такой детали сложно будет сделать дырки под крепления. Если вы посмотрите видео и вооружитесь сверлом, все будет намного проще.

При этом вам стоит запастись простым карандашом (лучше взять мягкий, чтобы он был ярче), линейкой или рулеткой, отверткой, сверлом, саморезами. Помимо этого нам понадобится угольник, с помощью которого будем размечать изделие, а также использовать его на последнем этапе сборки. На последнем этапе не будет лишним фиолент и подшипники.

Как происходит процесс

Для того чтобы сконструировать элементарный столик, вы должны подготовить чертежи. Правильно нарисованная или подобранная схема существенно облегчит вам работу. Используйте фанерную доску до одного см шириной в качестве рабочего места. Если элементы небольшие, можно взять доску поменьше. При этом отступите от краев до двадцати см и сделайте несколько отверстий. Не забудьте пометить внизу доски места для креплений.

В том случае, если подставка лобзика лишена отверстий, их необходимо сделать в количестве четырех экземпляров. По готовым пометкам сделайте дырки в фанере. Примите к сведению, что на доску нужно прикрепить ножки из стали. При этом высота ножек зависит от самого корпуса прибора. При этом планки отгибаются под углом 90 градусов. Для этого проделываются отверстия под крепежи. Прибор при этом закрепляются под фанерным элементом, чтобы пила выглядывала через дырку.

Такой обычный столик можно установить на том же верстаке или рабочем столе. При этом такому столику не нужны ножки, а закрепляется он по краям верстака. Прибор должен оказаться за пределами стола. Это изделие отлично закрепляется на заготовках из дерева толщиной до трех см.

Как видите, такой столик для лобзика сделать совсем не сложно. Все, что от вас потребуется, — это немного внимания и собранности. И, конечно, не забывайте четко придерживаться схемы.

Как сделать стол для лобзика

Если вы хотите сделать стол для обычного лобзика, процесс пройдет намного проще, поскольку вам не нужно будет заморачиваться подготовкой рабочего места к питанию от сети. Для начала выпилите из фанеры заготовку для столешницы.

Не забудьте подготовить дырочки сверлом, в которые будут вкручиваться саморезы.

В уголках будущей конструкции будут располагаться квадратики из фанеры, которые придадут жесткости. Подготовьте дырочки таким образом, чтобы лобзик свободно располагался в них. Столешница приделывается с помощью саморезов. Не забудьте вырезать в верхней части будущего столика отверстия под приборы. Обратите внимание на то, что в столешнице закрепляется параллельный упор, для этого в отверстия забиваются саморезы. Вот и все. Самый примитивный столик для лобзика готов.

Ещё проще сделать выпиловочный столик:

infomebli.ru

Как сделать лобзик своими руками – варианты создания самодельных лобзиков.

Большинство почитателей самостоятельного труда на дому пользуются лобзиками. Подобных инструментов существует немало. Однако если Вам не охота покупать лобзик, сделайте свой собственный лобзик своими руками из подручных материалов.

Из швейной машинки в лобзик

В данном случае имеется в виду не электрический, а механический вариант старой швейной машинки. Из такого раритета получаются замечательные ручные лобзики для резки фанеры, бальзы и пластика. Чтобы инструмент получился качественный, соблюдайте четкую последовательность действий, приведенных ниже:

  • для начала, ниткоплетущий механизм нужно снять, открутив оба болта крепления;
  • в данном механизме есть приводный вал, его снимаем, предварительно выбив шплинт;
  • теперь откручиваем защитную панель, а отверстие, сквозь которое совершает движения игла, расширяем до толщины пилки;
  • затем подготавливаем пилку – обрезаем длину пилки так, чтобы она стала равна длине иглы. Не забываем стачивать верхние зубцы и низ пилки, зубцы – напильником, низ – на острие;
  • а теперь аккуратно вставляем пилку в иглодержатель.

Внимание! Если все делать по той же схеме, но при этом машинка будет электрической, то может получиться неплохой электрический лобзик. В завершение, чтобы быть уверенным в исправности нашего механизма, проверните колесо машинки, проверьте, не контактирует ли панель или лапка с пилкой.

Письменный стол, превращаю тебя в лобзик!

Этот способ самостоятельного изобретения лобзика более сложен, но и практичен. Чтобы соорудить лобзик-станок из письменного стола нам понадобятся:

  • фанера;
  • электролобзик любой модели;
  • лобзик ручной;
  • письменный стол.

Итак, делаем «качелю» - приспособление для соединения пилки с электроинструментом. Силовой агрегат – всего-навсего лобзик, закрепленный шурупами под поверхностью стола. Делаем сквозную дыру для пилки, а затем, над электроинструментом устанавливаем «качели» и меж ними закрепляем пилку: один конец – к лобзику, один к колесику «качели». Теперь берем пластину из металла, скручиваем так: крепление по одну сторону и крючок – по другую. На кнопку запуска станка надеваем крючок, другую сторону соединяем с деревянной плоскостью - получаем педаль рабочего старта.

Сделаю лобзик сам или потрачусь?

Лобзик лобзику рознь! Особенно, если делать его самому – сколько людей, столько и способов, не говоря уже о вариации конструкций, получающихся в итоге. Однако большинство работ по преобразованию лобзика осуществляется для единой цели – сделать из него станок. Учитывая то, что процесс мало отличается от указанного ранее – это просто. Но не стоит забывать от параметрах необходимых материалов.

Внимание! Для объемных проектов, такие станки не годятся.

Самодельные лобзики можно делать самыми различными способами, получая различные по конструкции и назначению. Типов лобзиков-станков тоже очень много – начиная от сложнейшего, заканчивая примитивным. Не усложняйте схему – это только отнимет время, а результат может не оправдать себя. Нуждаетесь в высококачественном оборудовании? Такое можно только купить. А «самопал» подойдет для менее грандиозных целей.

Твитнуть

prolobziki.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
