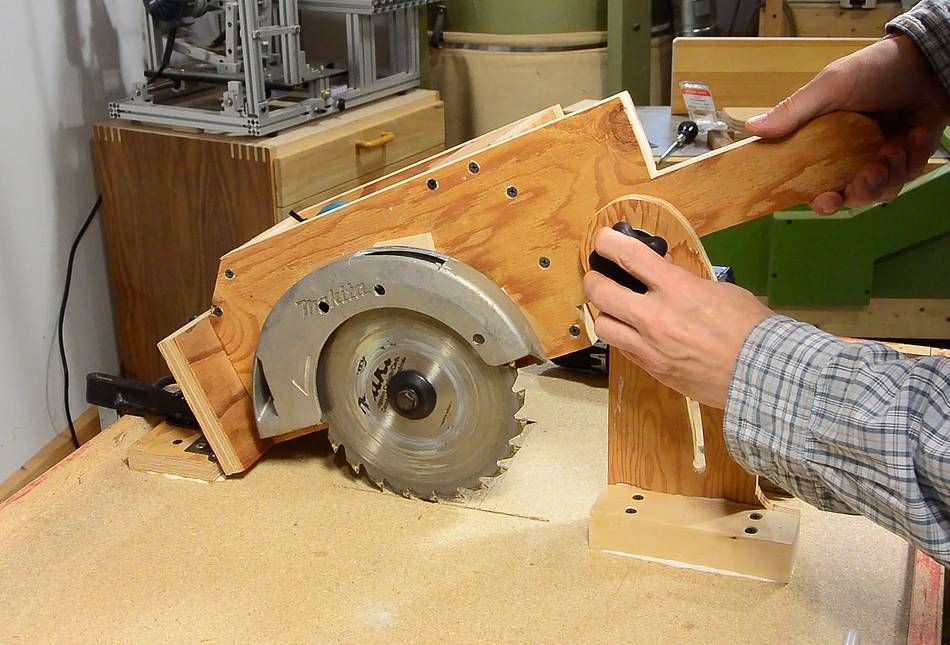

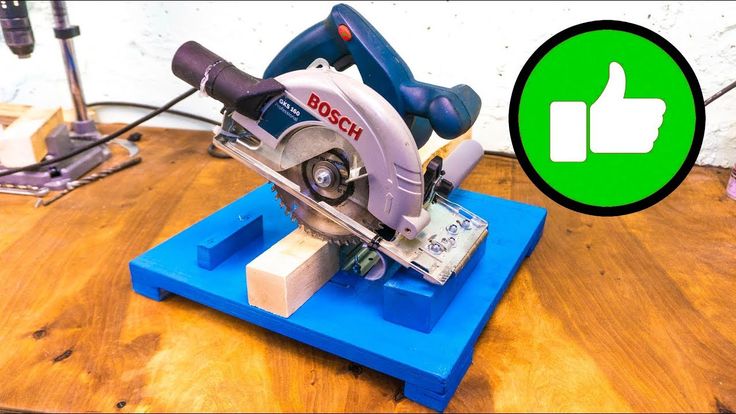

10 идей как сделать циркулярную пилу своими руками

Используя угловую шлифмашину (болгарку) или электродвигатель в качестве привода, можно собрать циркулярную пилу для работы в домашней мастерской: от ручной модели или компактной конструкции, которая поместится на столе, до полноценного стационарного станка.

Содержание

Настольная циркулярка из болгарки и домкрата

В данном обзоре мастер покажет, как сделать своими руками настольную циркулярную пилу для домашней мастерской.

Для этого потребуются:

• болгарка;
• автомобильный домкрат;
• деревянные бруски;
• доска;
• МДФ, фанера или ДСП.

Чем примечательна данная конструкция?

Во-первых, настольная циркулярка обладает компактными размерами, и ее без проблем можно разместить на рабочем столе.

Во-вторых, самоделка выручит в тех случаях, когда нет возможности приобрести заводскую циркулярную пилу или хотя бы ручную циркулярку.

Да, из-за малых размеров на ней не получится распиливать габаритные заготовки (мебельные щиты и листовые материалы), но с небольшими заготовками самодельная циркулярка справится.

Основные этапы работ

Первым делом подготавливаем необходимые заготовки.

Отпиливаем кусок доски (опорную площадку для болгарки), четыре деревянных бруска (стойки) и два куска МДФ, из которых будем делать основание и рабочий столик.

Сверлим отверстия под направляющие. После этого можно приступать к сборке основной части конструкции.

К верхней части опорной площадки крепим болгарку, снизу — прикручиваем автомобильный домкрат, с помощью которого можно будет регулировать вылет пильного диска.

Основание домкрата прикручиваем к основанию станины циркулярной пилы.

На последнем этапе останется только установить на болгарку пильный диск по дереву, и сделать в столешнице пропил под него.

Видео

Подробнее о том, как сделать настольную циркулярку из болгарки и домкрата, смотрите в видеоролике ниже. Данной идеей с нами поделился автор FACIL LH. Источник видео — YouTube.

TRUCO PARA TU AMOLADORA — SIERRA CIRCULAR REGULABLE IDEA BRILLANTE FACIL DE HACER

Циркулярная пила с подъемным механизмом

Рассмотрим один из вариантов самодельной циркулярной пилы с подъемным механизмом. Идея конструкции принадлежит автору YouTube канала Alejandro Luis.

Необходимые материалы:

• профильная труба;
• круглая труба;
• уголок металлический;
• подшипники 6004;
• стальной кругляк (вал).

Сначала нужно изготовить раму циркулярной пилы. Для этого будем использовать профтрубу (желательно с толщиной стенки не менее 3 мм). Берем болгарку, и отрезаем заготовки требуемого размера.

Далее свариваем конструкцию требуемого размера. В данном случае размеры рамы составляют — 36х49х81 см.

Рекомендуем также прочитать статью-обзор: подъемный механизм для ручного фрезера.

Основные этапы работ

На следующем этапе отрезаем кусок круглой трубы диаметром 130 мм. Внутрь этой трубы будет устанавливаться вал с подшипниками.

Привариваем к трубе два металлических уголка, после чего запрессовываем по краям подшипники, и вставляем в них вал.

На один конец вала надеваем алюминиевый шкив для ременной передачи, на другой — пильный диск.

Из уголков и металлической полосы свариваем опорную площадку для электродвигателя. С помощью шарнира к ней надо прикрепить еще одну площадку, на которой располагается вал с пильным диском.

Крепим обе площадки к раме. Обратите внимание: относительно друг друга сами площадки будут неподвижны за счет натяжения ремня, при этом вся конструкция целиком будет подвижной относительно рамы.

Подъемный механизм автор изготовил из отрезков уголка, полосы металла, резьбовой шпильки и редуктора болгарки.

На последнем этапе останется только сделать рабочий стол — например, из листового металла.

Видео

Пошаговый процесс изготовления самодельной циркулярной пилы можно увидеть в авторском видеоролике.

SIERRA DE BANCO PARA USO RUDO//CON SISTEMA DE ELEVACIÓN 💪🏻🛠😎

Мини циркулярка из болгарки с пильным диском по дереву

Самодельная мини циркулярка, собранная из маленькой болгарки с пильным диском по дереву может стать временной альтернативой ручной циркулярной пиле, которая не у каждого мастера имеется в мастерской.

Данное приспособление подойдет для распиловки листов фанеры. Распиловку досок толщиной до 20 мм тоже можно производить такой модернизированной болгаркой, однако при использовании инструмента необходимо соблюдать осторожность.

Как вариант, мини циркулярку из маленькой болгарки можно использовать для распиловки ДВП ламинированного, потому что электролобзиком долго и нудно.

Процесс изготовления самоделки достаточно прост: нужно только сделать опорную площадку.

Основные этапы работ

Первым делом необходимо будет вырезать прямоугольную пластину 14х12 см. Затем размечаем и сверлим в ней два отверстия.

Далее с помощью электролобзика с пилкой по металлу или болгарки с отрезным диском вырезаем прорезь.

На следующем этапе вырезаем две небольшие пластины длиной по 6 см. В одной из них сверлим сквозное отверстие — она будет крепиться к болгарке при помощи болта. Вторую пластину нужно приварить к основанию. К ней нужно приварить первую, предварительно прикрутив ее к болгарке.

Зачищаем сварные швы лепестковым диском, устанавливаем угловую шлифмашинку, после чего крепим пильный диск по дереву.

Видео

Подробный процесс изготовления мини циркулярки из болгарки смотрите в видеоролике на сайте.

WOW COOL IDEA FOR ANGLE GRINDER

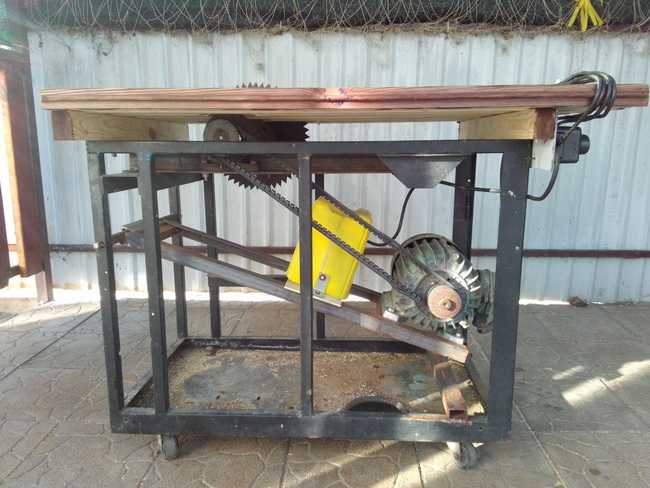

Как сделать циркулярную пилу с использованием электромотора

Циркулярная пила — штука полезная, но купить заводскую конструкцию не каждому по карману. Если вы ищете для себя бюджетный вариант, можно изготовить станок своими руками.

Необходимые материалы:

• профильная труба;
• круглая труба;
• подшипники;
• вал с посадочным местом для пильного диска;
• фанера;
• ходовой винт;
• гайки.

Рекомендуем также прочитать статью: как изготовить настенный органайзер для УШМ и расходников (отрезных и шлифовальных кругов).

Основные этапы работ

Из профильной трубы сваривается прямоугольная рамка. По углам для усиления привариваются косынки. Затем надо изготовить вторую рамку такого же размера, но только уже без косынок.

Отрезаем четыре стойки из профильной трубы, и привариваем их к рамкам. В итоге получится рама циркулярной пилы.

К основанию рамы надо будет прикрутить поворотные колесики, чтобы конструкция была мобильной.

Вал циркулярной пилы помещается внутрь отрезка круглой трубы, по торцам которой запрессовываются подшипники. С одной стороны на вал надевается пильный диск, а с другой — шкив для ременной передачи.

К трубе привариваются две монтажных пластины с крепежными отверстиями. Далее из профильной трубы изготавливается опорная площадка, на которой будут размещаться электродвигатель и вал.

По краям опорной площадки автор приварил шарнирные соединения. Затем площадка приваривается к верхней части рамы.

Для регулировки площадки по высоте используется ходовой винт и две направляющих гайки, приваренные к стойкам рамы.

На конце винта устанавливается маховик.

Устанавливаем вал и электродвигатель. Рабочий стол можно сделать из фанеры или из листового металла. Изготавливаем параллельный упор.

Видео

Подробно о том, как сделать своими руками циркулярную пилу с использованием электромотора, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Fawa Bros.

DIY Tool | Make An Adjustable Table Saw From Motor | How To Build A Table Saw Without Circular Saw

Мини циркулярка из УШМ: универсальный инструмент 2 в 1

Болгарку часто используют для распиловки листовых пиломатериалов: фанеры, ДСП, МДФ и других.

Но, работая этим электроинструментом, сложно добиться ровного реза. Поэтому необходимо немного доработать УШМ.

Доработка заключается в том, чтобы изготовить самодельную насадку (опорную площадку), которая позволит использовать болгарку в качестве мини циркулярки.

Необходимые материалы:

• листовой металл;
• стальная полоса;
• болты с гайками.

Этой интересной идеей поделился автор YouTube канала WHU idemu. Конечно, конструкция далека от идеала, но вполне работоспособная. При желании можно и самому доработать те моменты, которые у вас вызывают сомнения.

Основные этапы работ

Первым делом из листового металла вырезаем прямоугольную пластину требуемого размера (можно исходить из размеров опорной «подошвы» ручной дисковой пилы). Передний край пластины загибаем, а также делаем прорезь для пильного диска.

Далее из уголка или толстого металла изготавливаем две детали. Соединяем их между собой, а потом крепим к защитному кожуху болгарки.

Устанавливаем пильный диск по дереву, после чего привариваем подвижный кронштейн к основанию — металлической пластине.

На следующем этапе из стальной полосы изготавливаем направляющую с пазом, которая служит для регулировки вылета пильного диска.

Привариваем направляющую к основанию.

В паз вставляем болт и фиксируем его гайкой (рекомендую использовать не обычную шестигранную, а барашковую). Головку болта нужно будет приварить к защитному кожуху УШМ.

Получившийся в итоге инструмент можно использовать как для распила листовых пиломатериалов, так и для резки листового металла, установив на болгарку отрезной диск.

Чтобы рез получился ровным, нужно будет дополнительно закрепить на поверхности распиливаемого материала направляющую из профильной трубы.

Видео

Подробнее о том, как изготовить такую оснастку для болгарки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Memotong besi///akan lebih mudah mengunakan ALAT INI!!

Настольная мини циркулярная пила своими руками

Для раскройки небольших листов фанеры или распиловки досок в условиях домашней мастерской можно использовать настольную циркулярную пилу, изготовленную своими руками.

За основу самодельной конструкции используется ручная дисковая пила.

Идея изготовления настольной мини циркулярной пилы принадлежит автору YouTube канала Mr. DK DIY — берите на заметку!

Рекомендуем прочитать: как сделать сверлильный станок из электродрели и автомобильных амортизаторов.

Какие материалы потребуются

• профильная труба;
• фанера или МДФ;
• удлинитель с розетками;
• металлический уголок.

Изготовление каркаса

Чтобы сделать металлический каркас, автор решил использовать профильную трубу.

Сначала он отрезал необходимое количество заготовок — 12 штук. Затем сварил две прямоугольных рамки одинакового размера.

Нижнюю и верхнюю часть каркаса автор соединил при помощи вертикальных стоек из профильной трубы.

Из чего сделать столешницу?

В качестве материала можно использовать шлифованную или ламинированную фанеру, МДФ или листовой металл толщиной 2-3 мм.

Металлическая столешница, конечно, надежнее, но из фанеры или МДФ — дешевле.

Вырезаем столешницу требуемого размера, с таким расчетом, чтобы ее края выступали за границы металлокаркаса примерно на 2-3 см.

Сборка основной части циркулярной пилы

В металлическом каркасе необходимо просверлить крепежные отверстия.

Аналогичные отверстия надо просверлить и в столешнице. Затем прикручиваем столешницу к каркасу с помощью винтов и гаек.

Чтобы шляпки винтов не выпирали над столешницей — под них нужно сделать потай.

В столешнице с помощью ручной дисковой пилы автор сделал пропил — паз для пильного диска.

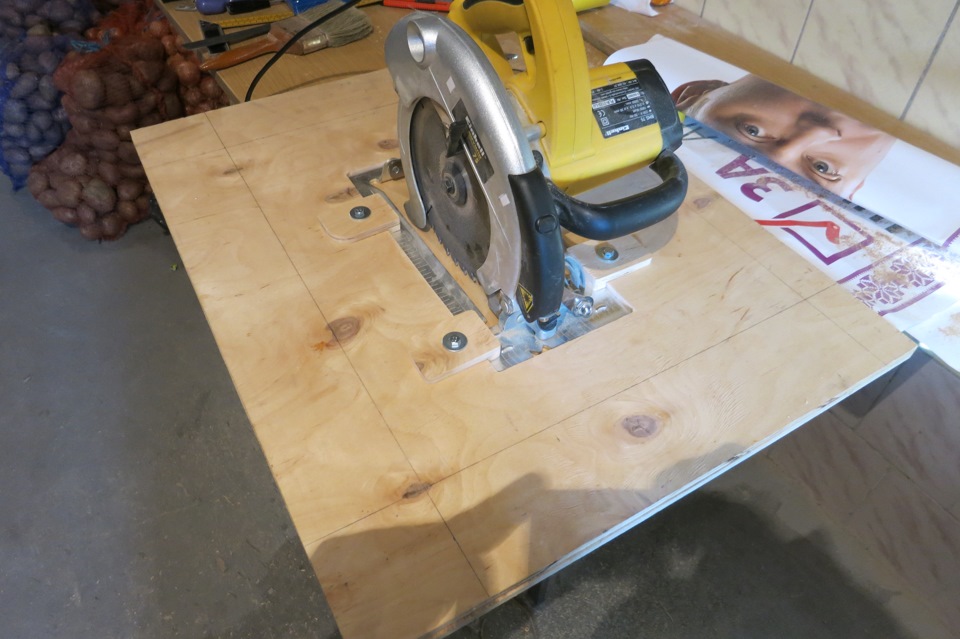

Установка ручной циркулярки

В опорной подошве дисковой пилы необходимо будет просверлить четыре крепежных отверстия.

Прикладываем подошву к нижней части столешницы, и отмечаем места сверления отверстий. Затем ручная циркулярка крепится под столешницей при помощи винтов с гайками.

Покраска, изготовление упора и монтаж удлинителя

Металлический каркас автор покрасил краской из баллончика.

Кнопка на ручной дисковой пиле фиксируется в нажатом положении с помощью пластиковой стяжки.

Электроинструмент подключается к розетке удлинителя, который крепится к металлическому каркасу.

В качестве параллельного упора автор использует кусок строительного уголка. Его тоже надо будет покрасить.

Видео

Как сделать настольную мини циркулярную пилу своими руками, подробно показано на видео ниже. Советуем посмотреть.

Homemade Table Saw

Как сделать мини циркулярную пилу из электродрели

Настольную мини циркулярную пилу для мастерской можно сделать своими руками из электродрели, которая выступает в качестве привода. Элементы корпуса и рабочий стол можно изготовить из фанеры или МДФ.

Данной идеей поделился с нами автор YouTube канала FACIL LH — берите на заметку!

Первым делом необходимо будет определиться с размерами конструкции, желательно нарисовать чертеж на бумаге. Потом отпиливаем заготовки из МДФ.

Самодельная настольная циркулярная пила довольно простая, состоит из нескольких элементов:

• основания;
• корпуса;
• крепления для дрели;
• откидной крышки;
• параллельного упора;
• металлического вала с пильным диском по дереву.

Рекомендуем также прочитать статью-обзор: как изготовить настольный фрезер из двигателя от стиральной машины-автомат.

Основные этапы работ

Сначала из четырех заготовок собираем корпус прямоугольной формы. Прикручиваем его саморезами к основанию.

К верхней части корпуса при помощи двух мебельных петель прикручивается откидная крышка, которая выполняет функцию рабочего стола. В ней надо сделать пропил для пильного диска.

Также в рабочем столе нужно прорезать два паза для установки параллельного упора для заготовок.

В боковых стенках корпуса сверлим два отверстия и вставляем подшипники. Устанавливаем вал (резьбовую шпильку) с пильным диском, фиксируем его гайками.

После этого изготавливаем крепление для электродрели, и прикручиваем его к основанию конструкции. Устанавливаем электродрель, конец вала зажимаем в сверлильном патроне.

На последнем этапе останется только изготовить параллельный упор. Крепится он к рабочему столику при помощи болтов и барашковых гаек. Крепим основание к рабочему столу, и можно приступать к работе.

Видео

Подробно о том, как сделать мини циркулярную пилу из электродрели, показано в авторском видеоролике ниже.

Pocas personas PENSARON hacer esto con un Taladro — Truco Brillante

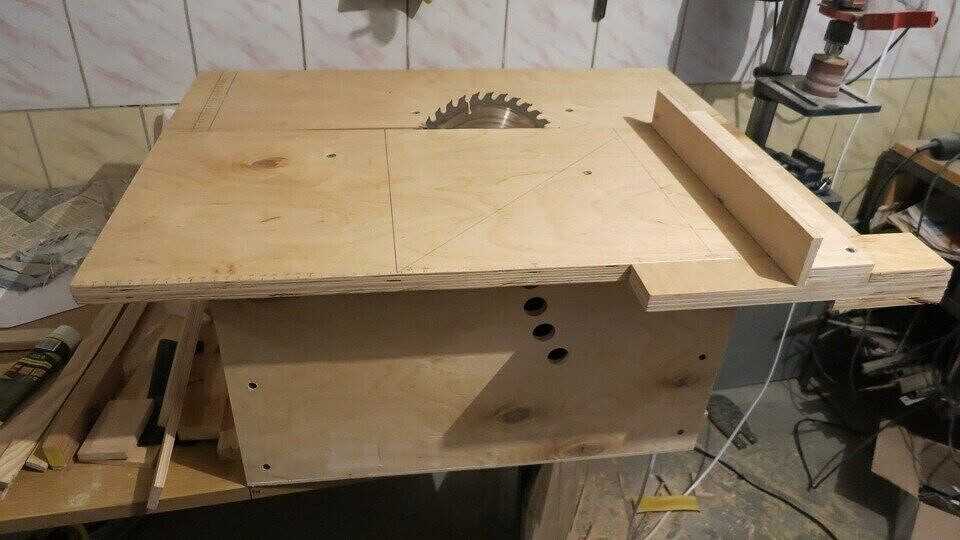

Самодельная циркулярная пила с приводом из электрической дрели

В данном обзоре расскажем, как сделать своими руками мини циркулярную пилу из фанеры и электрической дрели.

Самоделка отличается компактными размерами, и поэтому без проблем поместится на рабочем столе.Подойдет для распиловки небольших заготовок из дерева.

Для изготовления корпуса самоделки потребуется заготовки из фанеры. В качестве крышки корпуса, которая одновременно является и рабочим столиком, автор использует ламинированную фанеру. Как вариант можно использовать кусок ламинированного ДСП.

В домашней мастерской также могут пригодиться самодельные компактные тиски, которые можно изготовить из обрезков металла.

Приступаем к работе

Первым делом необходимо будет собрать корпус. Отпиливаем заготовки из фанеры нужного размера, после чего скрепляем их на клей ПВА и саморезы.

Отдельно делаем площадку с креплением для электрической дрели. Для этого используем куски фанеры и отрезки металлической полосы, которые выступают в качестве хомутов.

Площадку с дрелью прикручиваем внутри корпуса на петли. Дополнительно устанавливаем регулировочный винт, с помощью которого можно будет регулировать вылет дисковые пилы над поверхностью рабочего столика.

Столешницу из ламинированного куска фанеры крепим к корпусу с помощью петель. Предварительно в столешнице нужно будет сделать две прорези.

На последнем этапе останется только сделать прорезь для дисковой пилы. Для надежной фиксации столешницы автор использует магнитный замок.

Из куска уголка (металлического или алюминиевого) делаем параллельный упор. Крепим его к столешнице, предварительно просверлив в нем отверстия под болты.

Видео

Подробно о том, как сделать циркулярную пилу из электрической дрели, можно посмотреть в авторском видеоролике (автор — Mistry MakeTool) на нашем сайте.

How To Make Drill Powered Table Saw || DIY Mini Table Saw

Мини циркулярка своими руками: бюджетный вариант станка

Самодельная мини циркулярная пила идеально подойдет для распиловки небольших заготовок из листовых материалов: фанеры, MDF, ДВП и ДСП. Этот вариант станка обладает компактными размерами, поэтому не займет много места на рабочем столе.

Для изготовления мини циркулярки потребуются:

• электромотор 775 с кронштейном;
• два корпусных подшипника;
• маленькая дисковая пила;
• переходник с быстрозажимной гайкой;
• алюминиевый шкив с ремнем.

Также потребуются винты и саморезы для крепления деталей. Посадочное место для циркулярной пилы и рабочий стол изготовлены из обрезков MDF разных размеров.

Из вспомогательных комплектующих для изготовления мини-циркулярки потребуются провода и тумблер включения/выключения двигателя. В целом, конструкция данного станка очень простая, поэтому сделать его под силу каждому.

Основные этапы работ

Из плиты MDF вырезаем небольшой кусок прямоугольной формы (размеры — 160х60 мм) и прикручиваем к нему два корпусных подшипника.

На противоположной стороне основания крепится кронштейн с двигателем постоянного тока.

В подшипники вставляется пластиковая трубка, а в нее — металлический стержень диаметром 5 мм. На вал надевается алюминиевый шкив и переходник с гайкой для крепления дисковой пилы.

Соединяем шкив двигателя с ведомым валом при помощи ремня. Рабочую поверхность делаем из куска МДФ с размерами 460х310 мм.

Крепим к нему платформу с мотором и подшипниками, устанавливаем дисковую пилу и направляющую.

На последнем этапе работ останется только подсоединить переключатель к двигателю, а сам мотор — к блоку питания.

Видео

Пошаговый процесс изготовления мини-циркулярки вы можете посмотреть в видеоролике на сайте.

Awesome DIY idea from DC Motor

Как сделать ручную дисковую пилу (циркулярку) из болгарки

Многие мастера не рискуют устанавливать на болгарку пильные диски по дереву, потому что это небезопасно. Но если сделать специальную насадку, то болгарку можно использовать в качестве циркулярной пилы.

В сегодняшней статье рассмотрим идею, которой поделился с нами автор YouTube канала Sean Beardon — берите на заметку.

Необходимые материалы:

• листовой металл;
• болты;
• стальной пруток.

Обратите внимание: мы не призываем изготавливать подобные приспособления для домашнего использования, а всего лишь рассматриваем данную самоделку как идею, которую при желании и наличии опыта вполне реально воплотить в жизнь.

Основные этапы работ

Первым делом из толстого листового металла вырезаем крепежные хомуты. Обрабатываем их на шлифовальном станке.

Высверливаем отверстия, нарезаем резьбу и вкручиваем болты с головкой под шестигранный ключ.

На следующем этапе вырезаем две одинаковых заготовки из тонкого листового металла — это будут боковые стенки защитного кожуха.

Далее вырезаем из листового металла полосу нужной ширины, отрезаем кусок стального кругляка для ручки и приступаем к изготовлению защитного кожуха. Что получилось в итоге, можно посмотреть ниже.

В завершении останется только сделать опорную подошву. Ее можно изготовить из листового металла. Привариваем подошву к нижней части защитного кожуха.

Ну и в самом конце необходимо будет приварить сверху опорной подошвы два крепления для установки регулируемой линейки с упором.

Зачищаем все сварные швы, после чего красим самодельную насадку. Закрепляем ее на болгарке и можно приступать к работе.

Видео

Подробно о том, как сделать ручную дисковую пилу (циркулярку) из болгарки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Making a Circular saw angle grinder attachment

Андрей Васильев

Задать вопрос

Как сделать настольную пилу своими руками » Изобретения и самоделки

Самодельная настольная пила с подвижным забором

Товары для изобретателей Ссылка на магазин.

Настольная пила — это инструмент, который больше всего используется многими деревообрабатывающими предприятиями.  На станке с настольной пилой все задачи резки становятся проще Многие из продвинутых настольных пил имеются в продаже, но они имеют высокую цену, поэтому я решил сделать настольную пилу для мастерской своими руками. В настоящее время одним из них являются различные типы инструментов, доступных и используемых для деревообрабатывающей настольной пилы. Для лучшей и точной работы необходимо иметь настольный станок. Эта пила не имеет сложных деталей, имеет простую конструкцию и легкость сборки. Я использовал 5 ”дисковый станок вместо тяжелого двигателя и других сложных компонентов.

Я также сделал подвижный забор с настольной пилой. Подвижный забор — важная часть станка для точной резки. Подвижный забор должен оставаться идеально параллельным режущему лезвию. Идеальный станок для настольной пилы часто является первой машиной, которую начинающий деревообрабатывающий завод хочет получить в мастерской. Дисковая пила лучше всего подходит для начальных распилов фанерных листов и одиночных распилов.  Переносная настольная пила не имеет достаточно места, чтобы разрезать полные листы фанеры. Полные листы необходимо разрезать до частичного, чтобы безопасно использовать на переносной настольной пиле.

Используемые части: —

Фанерный лист (толщина 18 мм)

Электроника для самоделок вкитайском магазине.

5 ”дисковая пила

5 ”пильный диск

Болт и ручка

Маленький винт с гайкой и шайбой (6 шт.)

Деревянные полоски

Как сделать :-

Шаг 1: — Сделать стол

Первый шаг изготовления станка настольной пилы — изготовление стола. Я использовал фанерный лист толщиной 18 мм. Прежде всего разрезаем точный размер листа для стола, все размеры указаны на изображении. Поэтому после резки листа точного размера соберите его в правильном положении. Для сборки необходимо использовать винт большого размера и клей. Для большей прочности и снижения вибрации стола необходимо использовать клей.  После этого убедитесь, что стол обладает высокой прочностью и в нем нет вибрации.

Шаг 2: — Прикрепите циркулярную пилу к столу

После изготовления стола следующий шаг — прикрепить дисковый станок к столу. Я изготавливаю настольный станок с использованием 5 ”дисковой пилы. Качество и напряжение циркулярной пилы должны быть высокими для плавной и быстрой резки, поэтому убедитесь, что дисковая пила высокого качества. Теперь прикрепите опорную плиту дискового станка к столу с помощью винта. Опорная плита циркулярной пилы крепится 6 винтами и гайкой, так что циркулярная пила фиксируется со столом. Для гладкой и быстрой резки древесины убедитесь, что пильный диск также высокого качества.

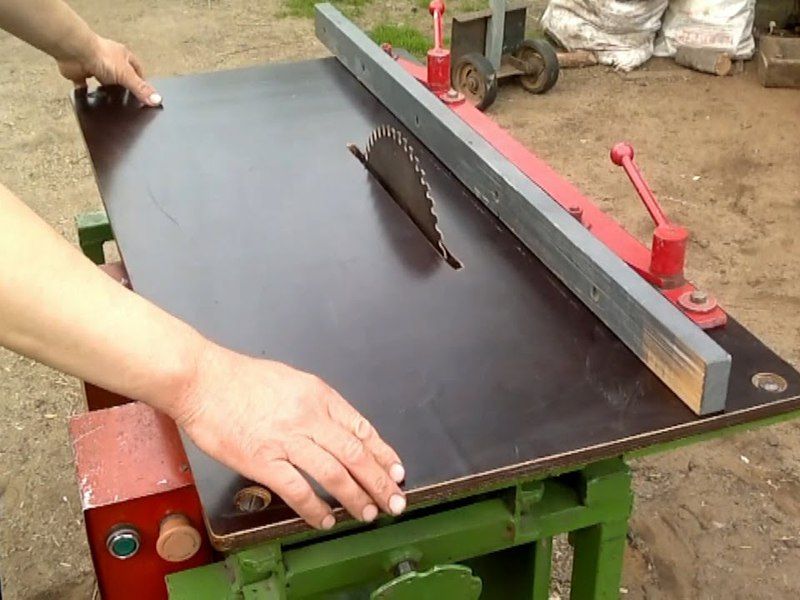

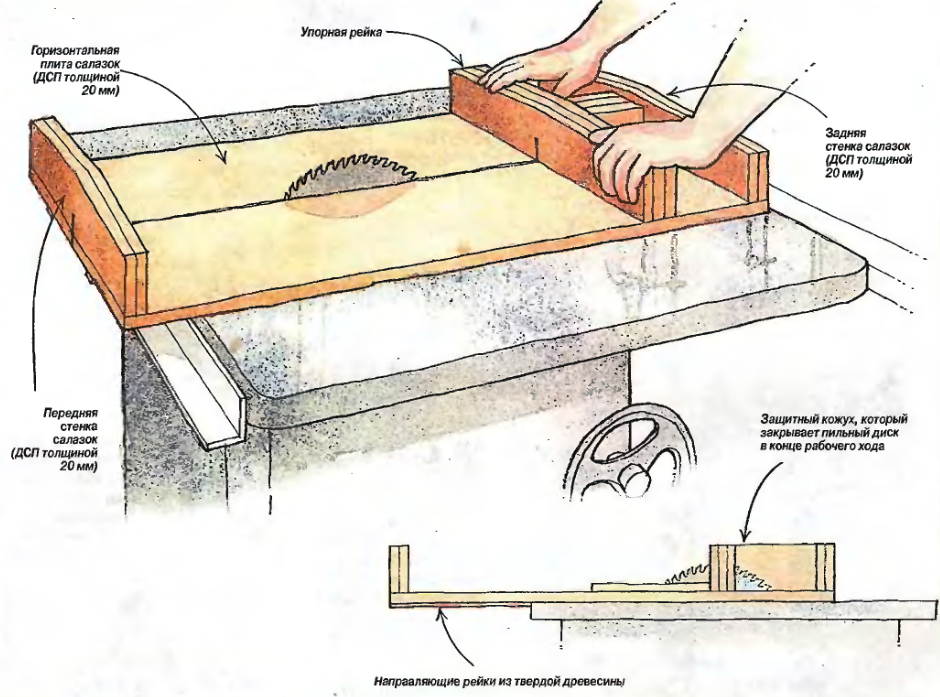

Шаг 3: — Сделать подвижный забор

Подвижный забор — самая полезная часть станка для настольных пил. Используя его, мы можем легко резать точный размер древесины. Я использовал болт и гайку, чтобы зафиксировать положение подвижного ограждения, чтобы вырезать точный размер древесины.  Убедитесь, что забор полностью параллелен лезвию циркулярной пилы, чтобы безошибочно резать дерево.

После изготовления подвижного ограждения настольная пила готова к использованию.

Преимущества: —

Легкая и плавная резка дерева.

Быстрая резка.

Резка производится в точных размерах и размерах дерева.

Безопасность работника повышена.

Стоимость этой настольной пилы очень меньше.

Легко сделать.

Прост в обслуживании.

Видео

Как сделать собственную ручную пилу

Руководства по проектам тонкой деревообработки

Shop Tips

Выполните следующие шаги, чтобы сделать пилу профессионального качества, идеально подогнанную под вашу руку.

Автор Tom Calisto#258–Tools & Shops 2017 Issue

Сводка: Независимо от того, делаете ли вы пилу типа «ласточкин хвост» или пилу для каркаса, процесс изготовления ручной пилы является отличным введением в процесс изготовления инструментов. Запчастей немного и они легко доступны, и это не требует много времени или денег. Здесь вы научитесь делать свою собственную пилу, от придания формы рукоятке до вырезания прорези для лезвия и паза для корешка, до отделки.

Ручные пилы — отличное средство для знакомства с изготовлением инструментов. Деталей немного, и они легко доступны, и нет никаких огромных затрат времени или денег, чтобы создать первоклассную пилу, которая идеально подходит вашей руке. Единственные задачи, требующие осторожности, — это придание формы рукоятке и вырезание прорези для лезвия и паза для корешка, с которыми мебельщику легко справиться.

Делаете ли вы пилу типа «ласточкин хвост» или пилу для каркаса, процесс один и тот же. здесь я проиллюстрирую проект с помощью пилы для туши с закрытой рукояткой (крайний слева), но я включил конструкцию пилы типа «ласточкин хвост». Каркасная пила — это моя адаптация старого образца дистона. Лезвие шириной 3 дюйма и длиной 12 дюймов отлично подходит для резки столярных изделий — шипов, пазов или скосов — и резки деталей до конечной длины.

Я изменил дизайн рукоятки и некоторые размеры, чтобы в итоге получить пилу в классическом стиле, которая лучше подходит для руки, чем оригинал.

Черновая обработка рукояти
Для рукояти я выбрал европейский бук, потому что он довольно твердый, мелкозернистый и не склонен к расщеплению. Вишня и грецкий орех также являются отличным выбором.

Начните с переноса шаблона на заготовку толщиной 7/8 дюйма, выровняв волокна так, чтобы они проходили на одной линии с пластиной пилы. Сделайте внешние надрезы на ленточной пиле, а внутренние — на лобзиковой пиле. После того, как выкройка вырезана, рашпилем удалите следы фрезеровки, но пока не приступайте к формовке.

Вырежьте прорезь для пластины пилы
Выпиливание точного паза является важным шагом, и я всегда выпиливаю прорезь для пластины и паз для хребта, прежде чем придавать какую-либо форму. Таким образом, вы можете использовать плоские и параллельные стороны для разметки столярных изделий. Начните с определения глубины пластины в ручке. Соберите пластину и стержень и поместите узел на рукоятку так, чтобы стержень был параллелен плоскости носовой части заготовки рукоятки и примерно на 1/8 дюйма выше нее. Отметьте глубину пластины по бокам, а также по верхнему и нижнему краям ручки. Важно иметь достаточно места для того, чтобы гайки пилы вошли в зацепление с пластиной, но не располагались прямо на краю рукоятки.

Для получения полной статьи загрузите PDF-файл ниже:

Посмотреть PDF-файл

Предыдущий: Скромная копировальная пила, рабочая лошадка в магазине Следующий: Построить лучную пилу

Направляющая

Ручной инструмент

Глава

Ручные пилы

Ручной инструмент

Ручной инструмент

Все, что вам нужно знать о выборе, заточке и использовании ручных инструментов.

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проекту ручных инструментов.

Начать бесплатную пробную версию

Введение в ручные инструменты

Инструменты макета

Ручные пилы

• Ручные пилы 101
• ласточкин хвост пилы
• Японские пилы
• Заточка ручных пил
• Техника ручной пилы

Зубила и молотки

Инструменты для формовки и резьбы

• Файлы и рашпили
• Инструменты для резьбы
• Заточка
• Техника резьбы

Подробнее см.

в Руководстве по проекту Handplanes

Изготовление шиповидной пилы — Часть 1 — Bob Rozaieski Fine Woodworking

Примечание. Введение в эту серию статей см. здесь.

Вы не сможете сделать пилу без материалов, и есть несколько доступных вариантов в зависимости от вашего бюджета, объема работы, которую вы хотите выполнить, и вашей готовности заказывать расходные материалы онлайн и оплачивать доставку. Сегодня я буду работать с пильными дисками, поэтому сосредоточусь на материалах для дисков. Я расскажу о материалах для других компонентов пилы, когда буду работать над этими частями.

Для своих новых пил я использую пружинную сталь 1095. Эта пружинная сталь является стандартом для современных производителей пил. Если вы покупаете пилу премиум-класса практически у любого современного производителя инструментов, это почти гарантия того, что лезвие будет изготовлено из пружинной стали 1095. Если вы купите пильное полотно с предварительной нарезкой и перфорацией у таких компаний, как TGIAG Toolworks или Blackburn Tools, вы получите полотно из пружинной стали 1095. Если вы хотите сделать действительно хорошую пилу, вы не ошибетесь с этой сталью. Я покупаю свои в рулонах у McMaster Carr. Это позволяет мне обрезать его до любой длины, которую я хочу, и я могу получить несколько пильных полотен примерно по той же цене, что и предварительно нарезанное полотно. Если вы просто хотите сделать одну пилу, купите предварительно вырезанный кусок стали по одной из ссылок выше. Обычно они также удаляют синий цвет для вас.

Если вы просто хотите попробовать свои силы в изготовлении небольшой пилы (например, пилы типа «ласточкин хвост»), другим источником пружинной стали являются ножи для обвязки гипсокартона. Вам нужны синие ножи, а не из нержавеющей стали. Преимущество использования ножей для гипсокартона для стали заключается в том, что они дешевы и доступны практически везде. Недостатком является то, что сталь не 1095, а пружинная сталь более низкого качества. Таким образом, сталь будет легче резать, подпиливать и затачивать, чем сталь 1095, но она не будет оставаться острой так долго.

Наконец, вы можете разрезать старые пилы по стали. Я вырезал длинные пилы с поврежденными пальцами, чтобы сделать панельные пилы меньшего размера. Вы также можете использовать сталь для изготовления пил, но вам нужно быть осторожным с толщиной. В большинстве длинных пил без подложки используется значительно более толстая сталь, чем в обратных пилах. Поэтому, если вы решите использовать сталь от старой пилы для изготовления задней пилы, вам нужно будет учитывать дополнительную толщину при заказе или изготовлении спинки.

Соляная кислота почти мгновенно удаляет синеву с пружинной стали, но будьте осторожны.

Я использую пружинную сталь 1095 толщиной 0,025 дюйма. Это типичная толщина для шиповой пилы длиной 12-18 дюймов. Если вы хотите построить ласточкин хвост или каркасную пилу (обычно длиной 8-12 дюймов), типичная толщина составляет 0,020 дюйма. Для более крупных пил без подложки, таких как панельные пилы и длинные торцовочные пилы (20 дюймов и длиннее), вам нужна толщина около 0,032 дюйма. Дисковые пилы обычно имеют толщину около 0,040 дюйма.

После резки стали на грубую длину я удаляю с нее синий цвет. Вы можете сделать это, отшлифовав лезвие все более и более тонкой наждачной бумагой, но это займет целую вечность, и результаты не так хороши, как при химическом удалении. Самый быстрый способ убрать синеву — использовать соляную (соляную) кислоту. Вы можете найти это в строительном магазине. Продается для очистки и травления бетона. Вы также можете найти его в некоторых чистящих средствах для унитазов, если не хотите покупать галлон. Очиститель чаши, вероятно, также будет пахнуть приятнее.

Если вы пойдете по этому пути, вам нужно будет принять некоторые меры предосторожности. Это очень сильная кислота, которая может вызвать серьезные химические ожоги при попадании на кожу. Нужны качественные нитриловые перчатки. Также держите рядом немного воды, чтобы быстро смыть любую кожу, которая случайно соприкоснется с кислотой. Также само собой разумеется, что необходимо надевать защитные очки, чтобы предотвратить попадание случайных брызг в глаза. Наконец, убедитесь, что вы находитесь в хорошо проветриваемом помещении, или, что еще лучше, просто сделайте это на улице. Пары этого вещества очень сильнодействующие и обожгут ваши носовые проходы и горло, если вы их вдохнете.0005

Хорошо, когда лекция по технике безопасности окончена, мы можем продолжить. Я готовлю свое место заранее, потому что я не хочу ничего трогать кислотой на своих перчатках. Рабочую поверхность оберегаю, держу рядом промокшую тряпку, а рядом с тряпкой баллончик WD-40. Подготовив место, я надеваю перчатки и работаю быстро. На тряпку наливаю небольшое количество кислоты и быстро протираю ею поверхность пильного диска. Синий цвет исчезнет мгновенно.

Как только синева исчезнет, ​​я использую смоченную водой тряпку, чтобы разбавить и удалить кислоту, оставшуюся на поверхности стали. После нескольких протираний мокрой тряпкой, с которой капает вода, я сразу вытираю сталь другой тряпкой, а затем сразу протираю пленкой масла или WD-40. Если не смазать сталь маслом, она почти сразу начнет ржаветь. Даже если вы сразу смажете его маслом, вам все равно может понадобиться немного стальной ваты и больше масла, чтобы через несколько минут удалить небольшие участки поверхностной ржавчины. После того, как лезвия очищены и смазаны, я беру кислотную тряпку в руку в перчатке и снимаю перчатки, натягивая их на кислотную тряпку. Это будет содержать небольшое количество кислоты в тряпке и позволит вам выбросить ее в мусорное ведро, ничего не повредив.

Самый простой способ, который я нашел для резки стальной пилы в домашней мастерской, — это абразивный отрезной круг.

После уборки рабочего места я размечаю лезвия для резки по размеру с помощью тонкого маркера. Я делаю 4 пилы разного размера, но самый полезный размер, который я нашел, — это 14-дюймовая пила для створки. Я делаю пилы с наклонными или коническими лезвиями. Если вы предпочитаете пилу в более американском стиле, вы можете сделать лезвие без конуса. Размеры, которые я использую для двух створчатых пил, которые я делаю, составляют 4-3/8 дюйма в пятке и 3-1/2 дюйма в носке. Глубина резания будет немного меньше после установки задней панели.

Я делаю верхнюю часть пильного диска (сторону, на которой будет установлена ​​задняя часть) прямоугольной по отношению к носку и пятке и сужаю линию зубьев (противоположно тому, как длинные пилы сужаются). Однако на некоторых исторических рисунках и изображениях можно предположить, что линия зубьев прямоугольна по отношению к носку и пятке, а задняя сторона сужается (так же, как сужаются длинные пилы). Я думаю, что то, как я это делаю, выглядит лучше эстетически для обратной пилы, но выбор за вами.

Вы можете резать сталь несколькими способами. Когда я построил свою самую первую пилу, я взял угол напильника и несколько раз провел надрез по линии, прежде чем согнул и отломил лишнюю часть. Это работало для более тонких лезвий, но не очень хорошо. Это действительно не работало для более толстых лезвий. Если это сработает, на разрезе останется много деформированной стали, которую затем нужно будет спилить. Я также использовал металлические авиационные ножницы. Опять же, это работает, но оставляет хороший кусок деформированной стали на режущей кромке, которую необходимо спилить, а закаленная сталь пилы очень быстро затупляет ножницы.

Метод, на котором я остановился, заключается в использовании абразивного отрезного круга во вращающемся инструменте. Подойдет и отрезной круг в угловой шлифовальной машине. Вам нужно запастись терпением, и твердая рука определенно помогает свести к минимуму опиление, но я считаю, что этот метод достаточно быстр и достаточно точен, и он совсем не деформирует сталь. Вы можете подумать, что тепло, выделяемое отрезным кругом, вызовет закалку стали, но я не обнаружил, что это так. После резки требуется достаточное количество шлифовки, чтобы выпрямить кромку, так что любая размягченная сталь в значительной степени спиливается. Если вы опасаетесь повредить линию зубьев отрезным кругом, просто отрежьте заднюю сторону и оставьте заводскую кромку для линии зубьев.

Обрезанный край необходимо подпилить, чтобы удалить металлические осколки и выпрямить обрезанный край.

После обрезки лезвия по форме и размеру обрезанные кромки обтачиваются для удаления металлических осколков и выравнивания обрезанной кромки. Я использую для этого свои тиски для напильника, так как это идеальный инструмент для работы. Вы должны убедиться, что ваш файл резкий, когда вы делаете это. Если напильник тупой и скользит по стали, он может очень быстро перейти от режущего к проскальзыванию. Если он соскользнет, ​​обрезанная кромка пилы может разрезать вас, как рыбное филе. Надеть кожаные перчатки при выполнении этого шага было бы неплохо. Не спрашивайте меня, откуда я это знаю.

Две слева будут 14-дюймовыми пилами для створки. Две справа будут 19-дюймовыми и 16-дюймовыми шипорезными пилами.

На этом я пока остановлюсь на клинках. На этом этапе нет смысла полировать, потому что лезвия неизбежно поцарапаются до того момента, когда пилы будут готовы. Я тоже пока не хочу сверлить отверстия.
