Как сделать циркулярную пилу своими руками: чертежи, руководство

Дисковые пилы и бензопилы

В домашнем хозяйстве часто не хватает циркулярной пилы, особенно если затеян капитальный ремонт или строительство. Промышленные изделия не всем по карману – слишком дорого. А ведь можно изготовить циркулярку самому, используя те материалы, что имеются в домашнем хозяйстве.

1

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

  • приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
  • совершенствование промышленных изделий для расширения функционала;
  • сборка из отдельных деталей, изготовленных, в основном, собственными силами.

Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.

Делаем верстак со встроенной пилой дешево и сердито

Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.

Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.

Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.

2

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается. Важно правильно подобрать передаточное число. Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки  – с меньшим, чтобы увеличить число оборотов.

Обороты вала с дисковой пилой во столько раз больше оборотов двигателя, насколько меньше диаметр его шкива от диаметра шкива на двигателе.

3

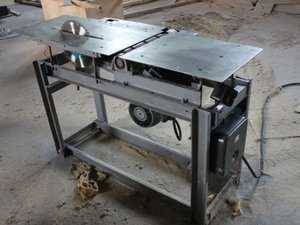

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

  • отпускаем гайки на стойках;
  • крутим винт, который нажимает на упор, поднимая или опуская стол;
  • затягиваем гайки шпилек;
  • выполняем аналогичную регулировку для второй половины рабочей поверхности.

Многофункциональный станок для деревообработки

Конструкцию можно упростить, не устанавливая регулировочный вал. Поднимаем и опускаем стол вручную. Если собрать стол не из двух половинок, а сплошным, понадобится только четыре стойки для подъемного механизма.

4

Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

5

Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

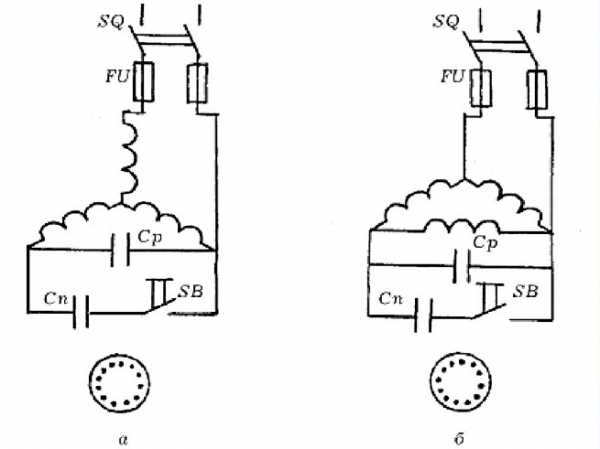

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

obustroen.ru

варианты сборки ручных и стационарных моделей

Циркулярная пила, сделанная своими руками, отличный инструмент, позволяющий решить большое количество бытовых и иных задач. По сути, самостоятельно изготовить это устройство не трудно даже в той ситуации, если у вас нет никаких специальных навыков, самое главное хотя бы немного понимать принцип обработки металлических сплавов.

Материалы, необходимые для работы, можно найти в домашней мастерской или в гараже. Итак, циркулярка из дисковой пилы своими руками делается из следующих элементов:

  • уголок из крепкой стали;
  • прямоугольная профильная труба;
  • двигатель.

Готовую циркулярную пилу можно расположить на верстаке. Если у вас его нет, придется делать стол самостоятельно. Двигатель можно взять от старого мотоблока или стиральной машины.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное. Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила. К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

  • Такое оборудование позволяет делать более качественные и глубокие распилы.
  • Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

tokar.guru

Как сделать ленточную пилу по дереву своими руками в домашних условиях

Любой хозяин стремится иметь всю необходимую технику. Это в основном касается тех людей, которые имеют частный дом. Ленточнопильный станок способен облегчить работу с материалами из дерева. В этой статье будет идти речь о том, как сделать ленточнопильный станок по дереву своими руками из имеющихся материалов.

Где применяются ленточнопильные станки



Ленточные станки применяются на лесопилках, в промышленности или домашнем хозяйстве. У них есть и преимущества, и недостатки, что не мешает им пользоваться довольно широко.

Устроен станок просто. К надежной раме закрепляется электрический двигатель и несколько шкивов. Далее устанавливается режущее полотно. Электрический двигатель обеспечивает работу всего изделия. Смотря какое установлено полотно, появляется возможность порезки древесины, металлов и пластиковых изделий.

Основные недостатки и преимущества ленточных станков



Ленточная пила по дереву своими руками изготавливается за небольшое количество времени. В этом процессе необходимо быть точным и выполнять требования чертежей. Вначале стоит понять, так ли подобный самодельный лобзик необходим. В этом вопросе смогут помочь недостатки и достоинства ленточной пилы.

Специалисты выделяют такие преимущества данных станков:

  • большая производительность;
  • маленькая отдача тепловой энергии;
  • хорошая скорость работы и точность отрезки;
  • возможность производства изделий по индивидуальным заказам;
  • для сборки ленточной пилы не нужно большого количества финансовых средств;
  • минимальное количество древесных отходов.

Такой станок, изготовленный в домашних условиях за пару дней, имеет некоторые недостатки. Подобным аппаратом можно сделать лишь продольные разрезы. Его конструктивные возможности не рассчитаны на иное. При работе ленточная пила способна вырабатывать большую вибрацию и шум. Также изделие имеет большие габаритные размеры. Для изготовления ленточной пилы своими руками необходимо применение дополнительного оборудования. Несмотря на все имеющиеся недостатки, подобное изделие способно принести много пользы человеку.

Типы ленточных пил

Перед сборкой ленточной пилы стоит изучить их виды. Специалисты различают такие виды подобных аппаратов:

  1. беззубые ленточные пилы: обладают большой производительностью и способны обрабатывать металлические изделия. Их особенность в том, что они обладают маленькими зубцами. Резка изделия происходит за счет большого нагрева и трения;
  2. зубчатые ленточные пилы: для обработки пластиковых изделий и дерева. Основной особенностью режущих полотен в подобных аппаратах считается их замкнутость;
  3. электроискровые ленточные пилы: используются в основном на больших предприятиях, на которых обрабатывается огромное количество древесины.

Материалы для изготовления ленточной пилы своими руками

Сделать всю конструкцию ленточной пилы из подручных средств не получится. Перед началом сборки необходимо приобрести следующие материалы:

  1. щиты из дерева или фанеры. Из них можно сделать шкивы, тумбу для станка и его раму;
  2. листы из металла для изготовления режущего полотна. Готовое изделие при желании можно просто приобрести;
  3. металлический прут и швеллер необходимы для сборки опорной рамы и оси, на которой можно закрепить шкивы;
  4. резиновые листы нужны для защиты изделий из дерева;
  5. качественный ремень, способный обеспечить вращение колес на аппарате;
  6. специальный клей, чтобы склеить определенные части изделия;
  7. элементы для крепежа деталей: болты, прокладки, шайбы и саморезы;
  8. специальные втулки;
  9. электродвигатель. Не стоит приобретать его за большие деньги. Главное, заранее определиться с мощностью ленточной пилы.

С помощью этих материалов довольно просто изготовить ленточную пилу своими руками в домашних условиях. Все необходимые чертежи подобной конструкции стоит рассматривать точно, проверяя каждую деталь. Схемы можно найти в сети.

Инструмент для изготовления ленточной пилы

Для сборки ленточной пилы в домашних условиях стоит заранее подготовиться. Специалисты рекомендуют иметь такие дополнительные инструменты:

Советы по изготовлению ленточной пилы

Можно теперь и подробнее описать изготовление ленточной пилы своими руками. В работе стоит придерживаться следующего порядка:

  1. перед сборкой этого аппарата в домашних условиях стоит найти хорошие и подробные чертежи станка. Они являются основным элементом качественного изготовления. Работа начинается с сооружения тумбы и стола. На них будет закрепляться весь механизм станка. Здесь пригодится дерево или фанерный щит;
  2. потом стоит вырезать из фанеры специальные шкивы, которые оклеиваются листами резины. Детали из дерева нужно хорошо отшлифовать и обработать смолой;
  3. далее изготавливается рама для всего аппарата. Стоит заранее просчитать ее форму, чтобы обеспечить надежное удержание режущей ленты. Из швеллера сваривается опорная рама и одевается ось из стали;
  4. шкивы необходимо надеть на ось с помощью специальных втулок, размещенных на ее разных концах. Все шкивы нужно обязательно правильно сбалансировать;
  5. чтобы лента не была подвержена вибрации, стоит использовать демпфер;
  6. к электрическому двигателю необходимо подсоединить все детали, которые будут приводиться в движение;
  7. дополнительно стоит изготовить направляющий механизм, который поможет подавать материал для обработки. Он делается из металлических уголков.

Как правильно настроить ленточный станок

Самодельная ленточная пила для обработки древесины обязана быть хорошо подготовлена к началу работы. Стоит ее заранее настроить и испытать. Ленту для резки необходимо устанавливать только под вертикальным углом. Даже маленький перекос способен поломать ленточную пилу и нанести вред здоровью работника. Режущая лента обязана быть натянута по максимуму. Для этого можно использовать главный шкив. С его помощью можно качественно отрегулировать ленточную пилу. Для изготовления ленточных пил лучше всего применять сварку. Это обеспечит устойчивость и особую прочность станка.

Основные проблемы при изготовлении станка

Для успешного выполнения некоторых видов работ может пригодиться дополнительное оборудование. Не каждый человек сможет выполнить сварочные работы или фрезеровку отдельных деталей. Вся конструкция обязана быть очень устойчивой. Также стоит учесть вес обрабатываемого материала. Многим людям понадобится помощь с прочтением чертежей. Недостатком самодельного станка можно считать довольно широкий пропил. Специалисты советуют перед изготовлением ленточной пилы заранее найти весь необходимый инструмент и материалы.

Применение ленточной пилы

После окончания работ по изготовлению ленточной пилы необходимо научиться правильно с ней обращаться. Стоит соблюдать технику безопасности. При определенных обстоятельствах режущее полотно может просто лопнуть. Чтобы находиться возле работающего аппарата, необходимо быть полностью уверенным в надежности крепления.

Необходимо строго соблюдать такие правила эксплуатации ленточной пилы:

  1. при большом размере обрабатываемой заготовки стоит установить на станок пилу с крупными зубьями;
  2. лучше использовать режущие ленты универсального типа. Так пропадет необходимость смены полотна при обрабатывании различных материалов;
  3. до сборки станка стоит выбрать место, в котором он будет располагаться. В этом случае учитывается наличие проводки и размер комнаты. Обязательно, чтобы помещение имело хорошую вентиляцию;
  4. перед началом работ необходимо натянуть ленту для резки. Иначе ленточная пила не будет правильно работать и станет угрозой для здоровья человека;
  5. станок должен выключаться после 2 часов работы. Далее режущая лента обязательно снимается и сутки не используется;
  6. после окончания работ аппарат необходимо хорошо смазывать. Стоит подобрать для станка наиболее подходящее масло;
  7. необходимо каждый день проверять правильный развод режущих зубьев.

instrument.guru

изготовление своими руками, варианты агрегата и необходимые инструменты

При ведении домашнего хозяйства просто необходимо иметь арсенал из элементарных инструментов и подручных средств. Если хочется открыть свой бизнес, сделать ремонт или заняться хобби, этого будет мало. Стационарная циркулярная пила относится к инструментам, которые способны помочь во многих сферах деревообработки. Кроме того, такой агрегат легко сделать собственными руками, используя уже имеющиеся детали.

Особенности циркулярной пилы



В практическом плане при ремонте или ведении бизнеса, связанного с древесиной, циркулярная пила является незаменимым средством в домашнем хозяйстве. С её помощью проделывают такую работу, как:

  • роспуск древесины;
  • обработка и получение одинакового размера планок, досок и реек;
  • создание соединений на досках;
  • получение ровных краёв при обрезке досок и реек.

В хозяйственной деятельности циркулярную минипилу часто используют для резки дров из оставшегося мусора при деревообрабатывающем производстве.

При изготовлении циркулярной пилы собственными руками можно получить агрегат, имеющий много уникальных дополнительных функций:

  • сверление;
  • заточка;
  • шлифование;
  • пиление;
  • строгание.

Как сделать циркулярную пилу своими руками?



Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

  • посередине;
  • на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

  • рукоять, на которой находится шкала регулировки;
  • регулировочную штангу с заранее установленными фиксирующими гайками;
  • направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

  1. На шкалу рабочей плиты следует нанести условное обозначение «0».
  2. Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала.
  3. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма.
  4. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

  1. Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д.
  2. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования.
  3. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками.
  4. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Поэтапная сборка циркулярки своими руками

Важно помнить, что при сборке циркулярной пилы следует придерживаться строгого поэтапного плана. Это поможет избежать ошибок и сделать надёжный и универсальный агрегат для обработки древесины.

Необходимо подготовить чертежи и эскизы, в которых будут размеры и функции ручной циркулярки. Основные элементы должны быть помечены, чтобы знать, куда и когда должна быть установлена деталь.

Дальше готовят к сборке заготовки, металлические пластины, каркас станка, электродвигатель, проделывая отверстия и устанавливая крепёжные элементы. После сборки всех деталей следует позаботиться об электропроводке, которая будет выдерживать нагрузку агрегата в течение долгого времени. Обычная проводка способна привести к короткому замыканию и выведению оборудования из строя.

Последний этап — это подготовка и установка дополнительного оборудования, которые сделают ручную циркулярную пилу универсальным прибором в домашнем хозяйстве.

Заключение

Как сделать циркулярку своими руками? Такой вопрос тревожит многих мастеров, которые занимаются деревообработкой. На самом деле в этом нет ничего сложного. Если следовать всем рекомендациям, заранее найти и подготовить материал и необходимый инструмент, то ручную циркулярку собрать своими руками достаточно просто. В результате домашнее хозяйство пополнится отличным оборудованием, которое поможет в ремонте, хобби или ведении личного бизнеса.

о

instrument.guru

особенности конструкции, инструкция для изготовления, фото

Циркулярный станок — это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Конструкция циркулярного станка

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления будут необходимы самые обычные пиломатериалы и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента. Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Технические особенности циркулярных станков

Глубина предполагаемого разреза. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается, и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно изготовить из дерева. Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным. Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

Наиболее простой вариант станины для циркулярки — это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального уголка и фиксируют к крышке струбцинами.

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

  • лист железа;
  • лист фанеры;
  • брус размером 50×50 мм;
  • доска размером 50×100 мм;
  • стальной уголок для направляющих;
  • две струбцины;
  • ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

  1. Шуруповёрт, электродрель.
  2. Ножовка или электрический лобзик.
  3. Инструменты для замеров (рулетка, угольник, линейка).
  4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

  • Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
  • Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер. Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как сделать мобильную пилу своими руками – Sam-Sdelay.RU – Сделай сам!



Жителям частных домов, путешественникам, любителям отдыхать на природе и тем, кто решает делать мелкий ремонт самостоятельно в работе нужен удобный инструментарий. Ручные приспособления для резки, рубки и распила часто занимают много места и являются неудобными, а профессиональное оборудования дорогостоящее. Совместить бюджетность и комфорт в использовании поможет мобильная пила, которую можно сделать самостоятельно. Маленькая электропила собственноручного производства будет работать на аккумуляторах, поэтому нет необходимости в бензине и шумоизоляции во время применения.
Смотрите видео

Особенности мобильной электропилы:
1. Многофункциональность. Инструмент может использоваться для рубки, резки и напила средних по жесткости материалов (доски, древесина и другие строительные ресурсы).
2. Вариации подключения и типа питания устройства. Инструкция предполагает то, что пользователь может выбрать удобный способ подзарядки (блок питания или автомобильный аккумулятор).
3. Простая и безопасная транспортировка инструментария. Небольшие габариты и легкий вес делают пилу надежным аксессуаром для активного отдыха и не только.
Изготовление электропилы
Список необходимых материалов:

  • Лист фанеры или ДСП.
  • Движок 12 или 24 Вольта.
  • Адаптер для режущего инструмента.
  • Цепь и шина маленького размера.

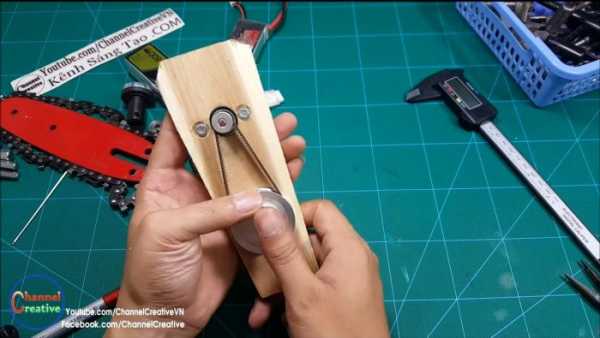

  • Ременная передача.
  • Звездочка (ведущая для бензопилы).
  • Отрезок ПВХ трубы и по две заглушки и уголка к ним.
  • Уголки для крепежа (из сплава алюминия).
  • Подшипники (2 штуки).
  • Ось (из стали).
  • Аккумуляторы на выбор.
  • Крепежные ручные инструменты (болты, гайки, саморезы и другие).
  • Кнопка включения.

Эти расходные материалы находятся в свободном доступе в строительных магазинах, двигатель и другие электро-составляющие можно приобрести на радиорынке.
Какие инструменты понадобятся в работе?

  • Дрель и станок для сверления.
  • Точило.
  • Ножовка для металла.
  • Лобзик.
  • Тиски.
  • Гаечный ключ.
  • Болгарка.
  • Штангенциркуль.
  • Мелочи для разметки (маркеры, линейки и так далее).

Для выполнения этой инструкции можно использовать любительский инструмент, его мощности будет достаточно.
Как сделать мобильную электропилу собственноручно за 10 действий?

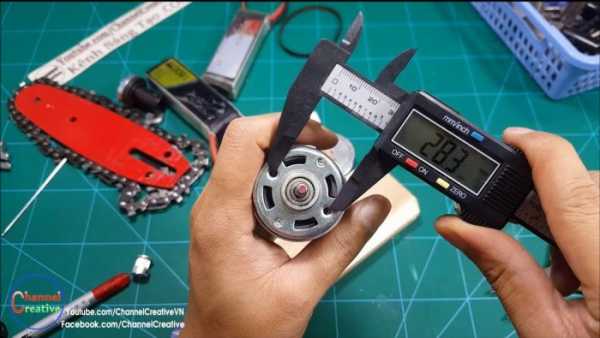

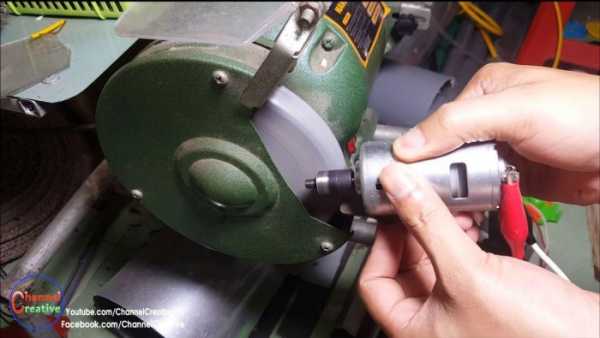

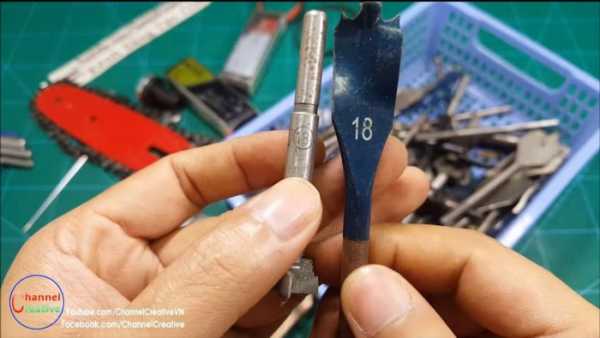

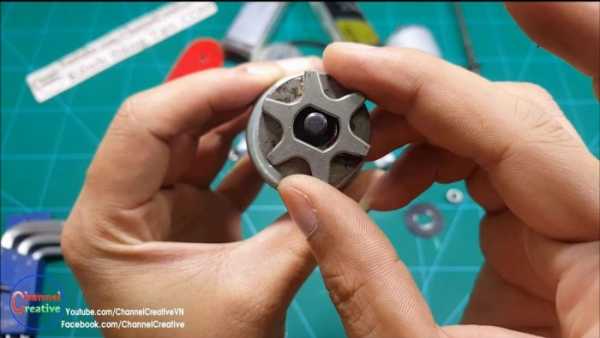

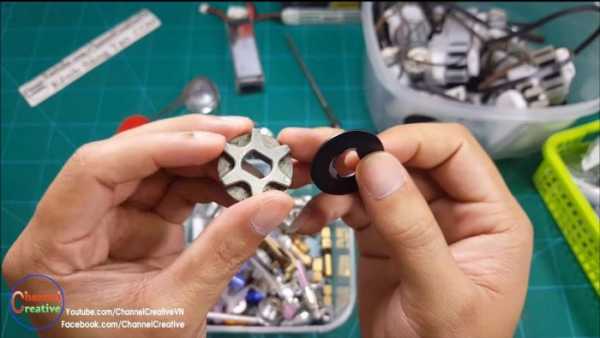

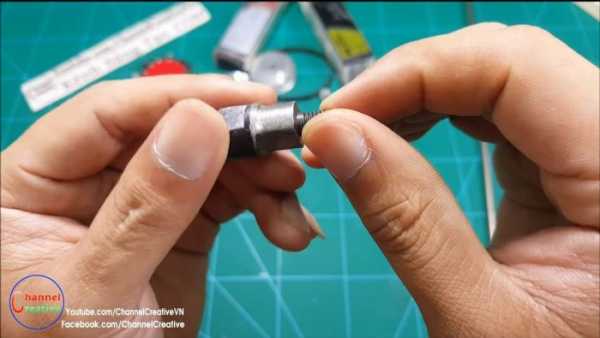

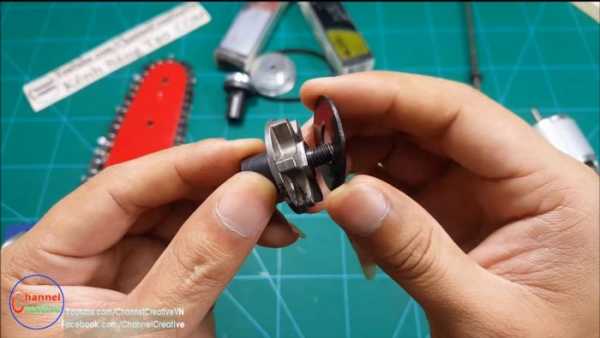

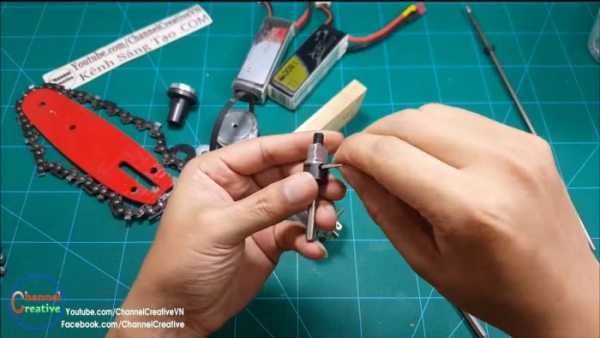

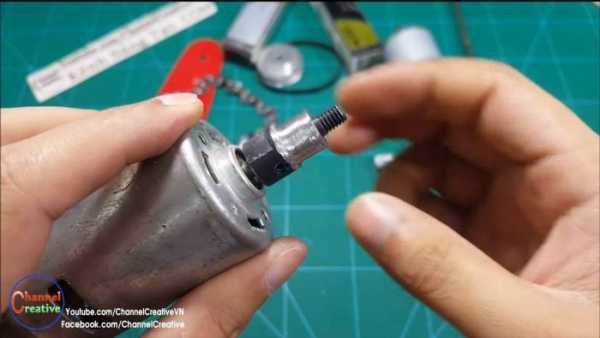

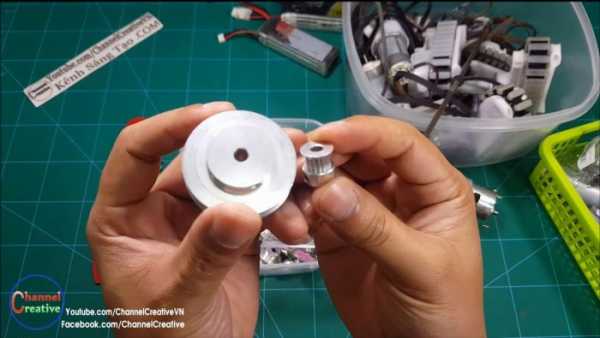

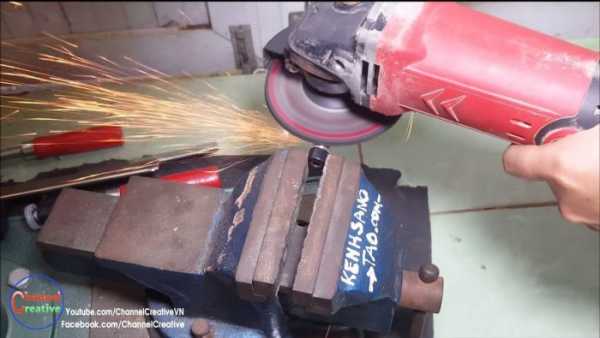

• Действие первое – подготовка переходника для звездочки. В электропиле необходимым составляющим является ременной понижающий редуктор. Звездочка же в механизме выполняет роль крутящегося момента, который передается на ведомый вал. Чтобы она надежно крепилась на тонкой стальной оси, необходимо использовать адаптер. Этот компонент используется для пилы, поэтому его нужно немного изменить: сделать замеры, закрепить изделие в тисках, выточить шлицы. После этого можно устанавливать звездочку и крепко затягивать гайкой. Весь крепеж этой конструкции состоит из двух винтов.

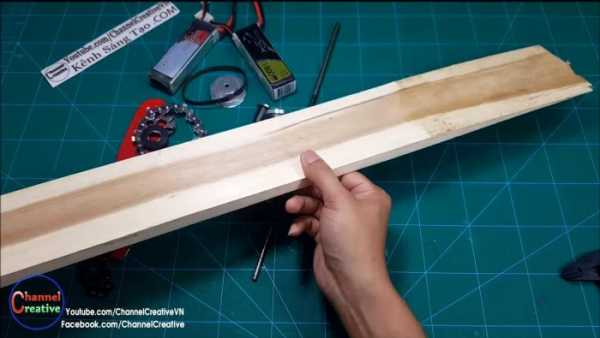

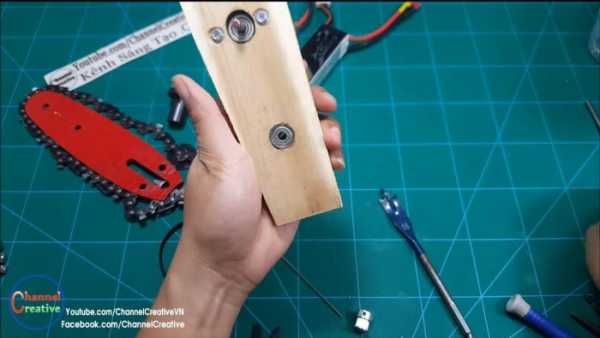

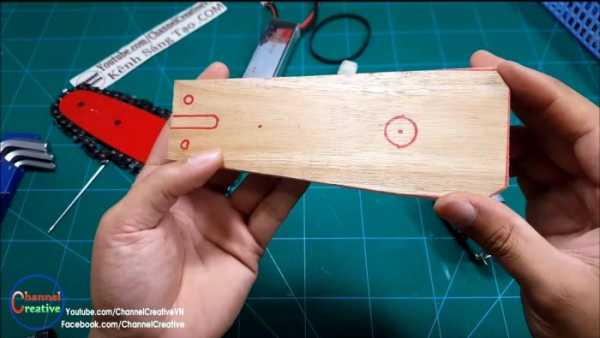

• Действие второе – изготовление рамы. Это одна из основных частей будущего инструмента, ведь на ней крепятся двигатель и редуктор. Чтобы сделать ее понадобится фанера или лист ДСП нужного размера, в которых после нужно просверлить отверстия для крепления. Для работы на этом этапе используется лобзик.

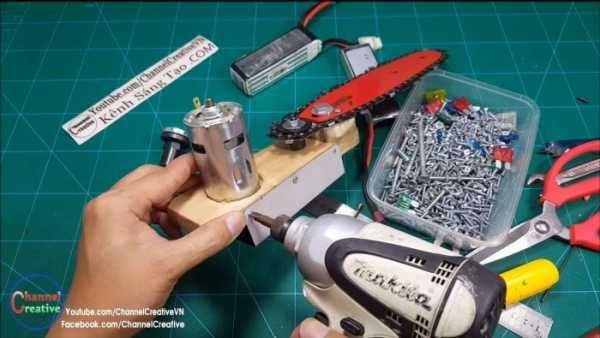

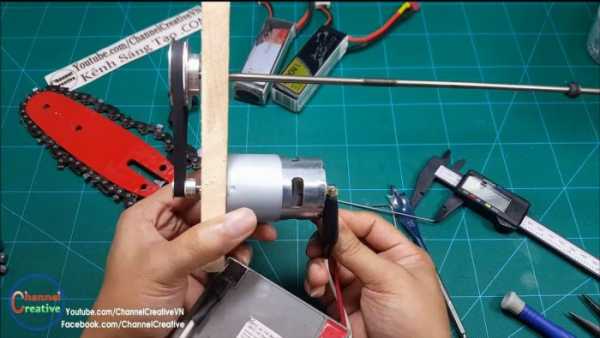

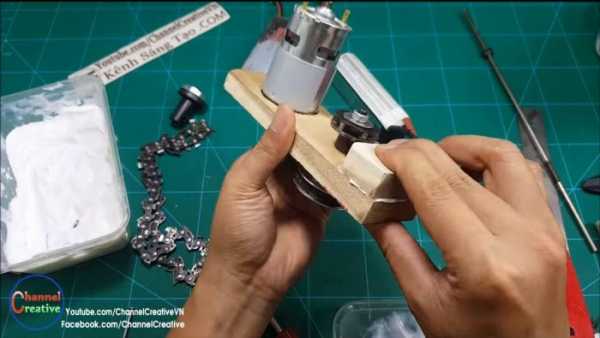

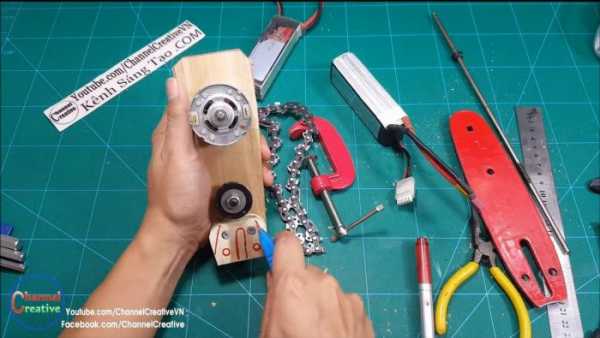

• Действие третье – закрепление двигателя и редуктора. На раме нужно сделать посадочное место, чтобы надежно спрятать механизм. Для выточки применяют биты, станок для сверления, в конце необходимо также просверлить отверстия для винтов. Когда эти подготовительные процессы завершены можно прикрутить мотор. Затем устанавливается ось: нужный отрезок крепится на ведомый шкив с дальнейшим помещением на подшипниках, которые после должны быть запрессованы в раму.

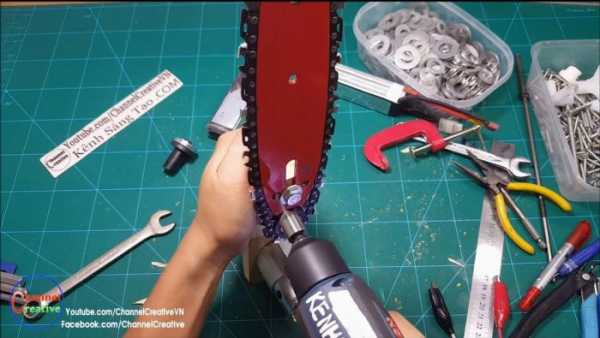

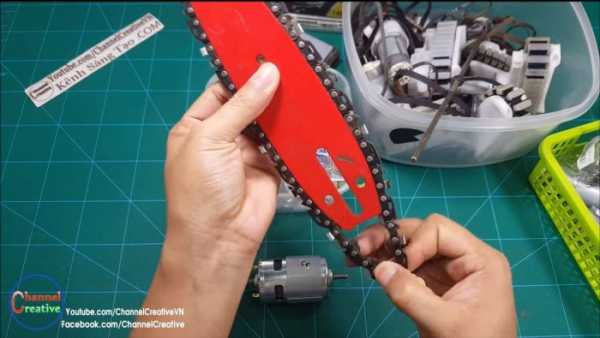

• Действие четвертое – добавление в конструкцию шины. Чтобы шина была на уровне со звездочкой, необходимо взять дополнительный кусок доски, вырезать деталь и закрепить жидкими гвоздями или саморезами. Для закрепления шины на конструкции используются болты с гайками и саморезы, при заворачивании важно удостовериться в правильности установки цепи. На этом этапе можно пробовать запустить пилу, перед этим обработав ее моторным маслом.













• Действие пятое – установка защиты для редуктора. Из пластика или тонкого листа металла делается кожух, который будет выполнять несколько функций – защищать редуктор и служить посадочным местом для блока питания. Кожух делается так: отрезается лист нужного размера, сгибается и крепится к раме саморезами.

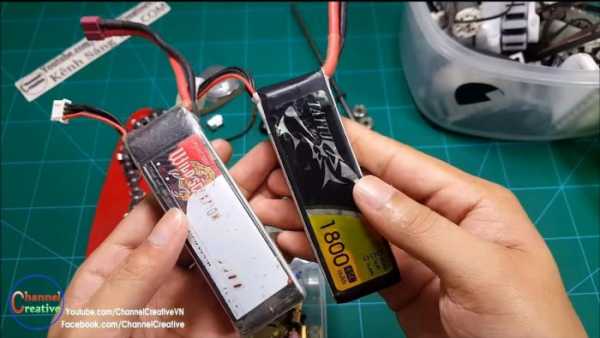

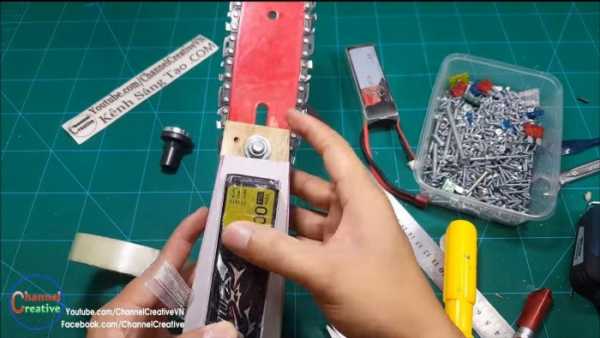

• Действие шестое – крепление аккумуляторов. АКБ крепятся к защитному кожуху при помощи строительного скотча.

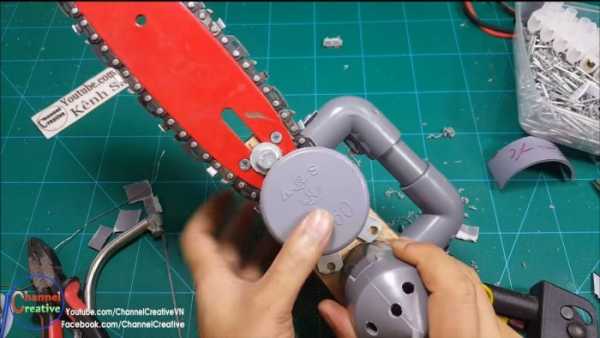

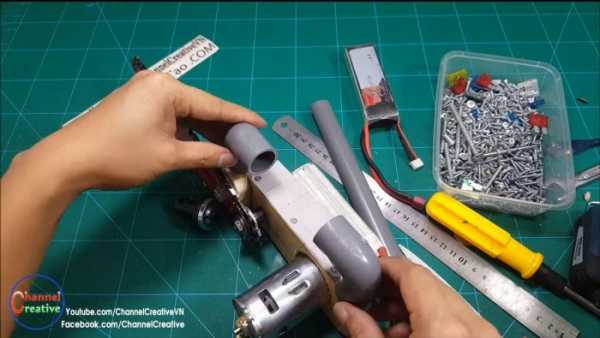

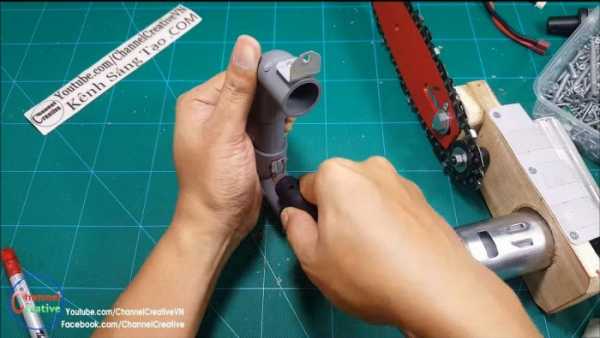

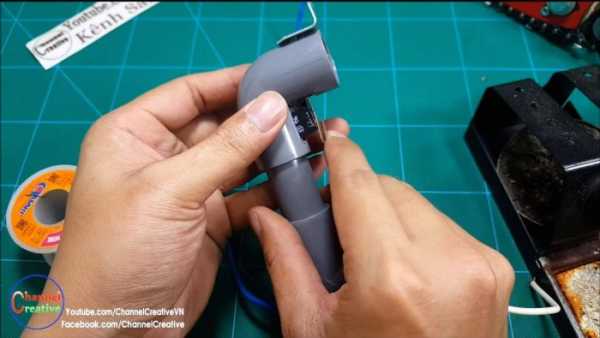

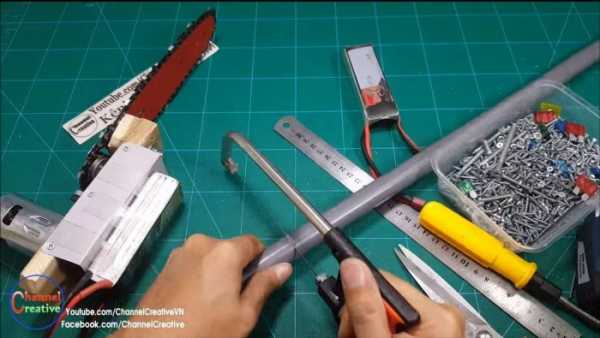

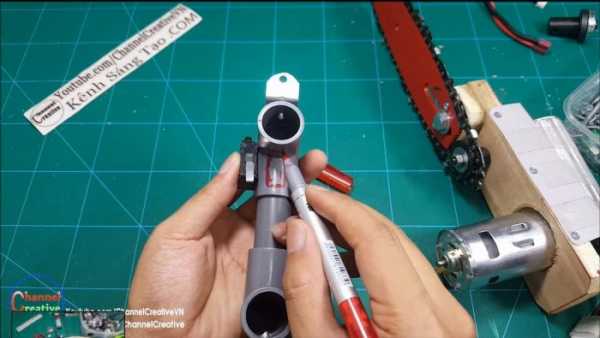

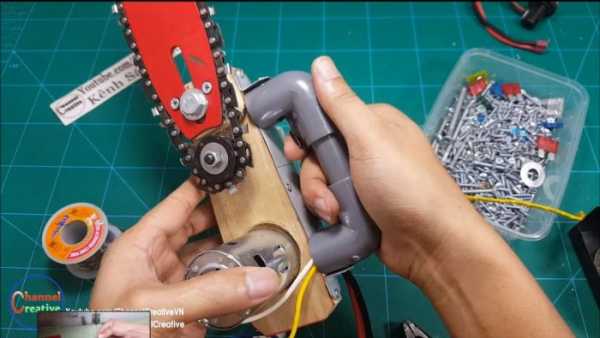

• Действие седьмое – создание и крепление рукоятки. Для ручки используют трубы, уголки ПВХ, которые режут по размеру, склеивают между собой и устанавливают при помощи саморезов или заклепок. В ручку нужно установить кнопку включения в виде клавиши: выточить место, провести провода и закрепить горячим клеем.

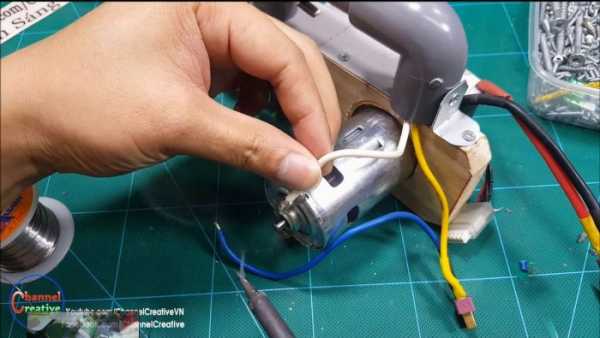

• Действие восьмое – подключение. Провода при помощи паяльника крепятся между батареей и разрывом включателя через вилку.







• Действие девятое – изготовление кожухов для долговечности инструмента. Чтобы двигатель не забивался опилками и другим мусором, на него нужно надеть отрезок трубы. Поверх нее устанавливается заглушка с большим количеством отверстий для теплообмена и вентиляции.

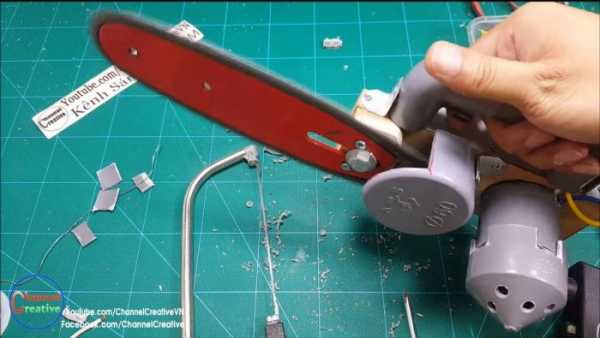

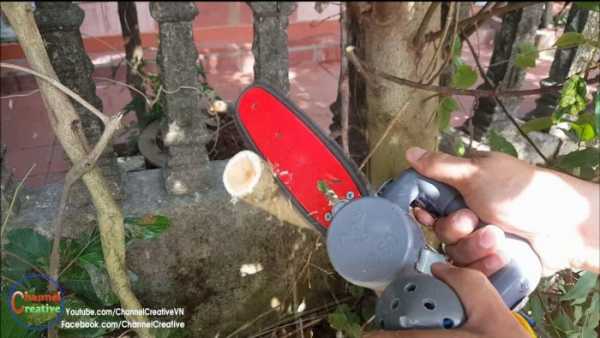

• Действие десятое – тестирование и начало работы. Готовый инструмент смазывают при помощи масленки и включают, важно следить за натяжением цепи в мобильной электропиле. Наличие смазывающего вещества обязательно, в противном случае, шина быстро придет в негодность.


Электропила прослужит дольше при аккуратном обращении: регулярная смазка во время использования, отсутствие перегрузок и длительной работы, которая сопровождается перегревом системы. Важно следить за чистотой и исправностью заточки цепи, тогда инструмент будет работать исправно на протяжение длительного периода.
Мобильная электропила собственного изготовления подходит для кратковременной бесперебойной работы, например, распил дров, веток, досок и других материалов.
Источник

sam-sdelay.ru

Как сделать стационарную циркулярную пилу своими руками: чертежи стола

Содержание статьи:

Первичная обработка деревянных материалов зачастую заключается в их порезке. Для выполнения можно применить несколько типов инструментов — от ручных до электрических моделей. Наиболее эффективной является стационарная циркулярная пила, которую можно сделать своими руками.

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

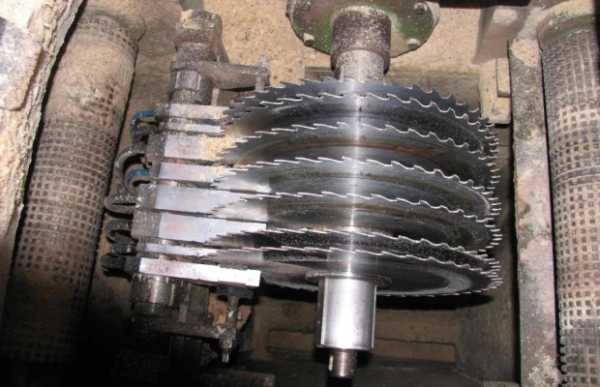

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

  • малые — от 40 до 46 мм;
  • средние — от 55 до 55 мм;
  • большие — от 65 до 70 мм;
  • профессиональные — от 65 до 140 мм.

Для работы по дому достаточно выбрать модель с малым или средним значением глубины распила. Если необходима сложная обработка материалов — потребуется ручная циркулярная пила. Для осуществления вертикальных срезов можно сделать самодельную пилораму.

Для работы по дереву необходимо выбирать диски с положительным углом заточки. В противном случае волокна древесины будут не резаться, а раздираться.

Проектирование стола для циркулярной пилы

Схема стола для циркулярной пилы

Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.

Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.

Стол для циркулярной пилы

Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.

Во время проектирования необходимо учитывать следующие моменты:

  • мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
  • глубина пропила. Зависит от геометрических параметров диска;
  • частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
  • месторасположение блока управления. Он должен быть максимально удален от диска.

Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

При выборе заводской модели пилы для комплектации стола, сделанного своими руками, следует предусмотреть возможность крепления в нижней части столешницы. Для этого потребуется сделать дополнительный переходной монтажный блок.

Изготовление циркулярной пилы своими руками

Изготовление столешницы

Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.

Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:

  • упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;
  • пазы для упора. Они фрезеруются на поверхности столешницы;
  • измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;
  • струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.

После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки. Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места. Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.

Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.

Дополнительно можно сделать блок изменения положения диска относительно плоскости стола. Таким образом можно регулировать глубину распила.

В качестве примера можно ознакомиться со спецификой конструкции, изготовленной своими руками:

Примеры чертежей и самодельных конструкций

stanokgid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
