Как сделать ступенчатый фундамент: Фундамент ступенчатый на склоне: установка опалубки и заливка

фото, схемы, устройство, армирование, дренаж

Ступенчатый фундамент: фото, схемы, устройство, армирование, дренаж. Хороший проект ступенчатого фундамента – этого слишком мало для того, чтобы дом был надежно поставлен. Фундамент еще нужно выполнить без ошибок. Для этого важно соблюдать принципы его устройства.

Несмотря на то, что решение о конструкции фундаментов принимает­ проектировщик, есть общие принципы их устройства. Фундамент должен иметь стабильное основание: защищен от возможного оползания, его не должна подмывать вода. Во время проведения работ нужно позаботиться об устойчиво­сти стен котлована, очередности работ и тщательности их выполнения. Соблюдение элементарных правил позволит быстро завершить нулевой цикл возведения дома.

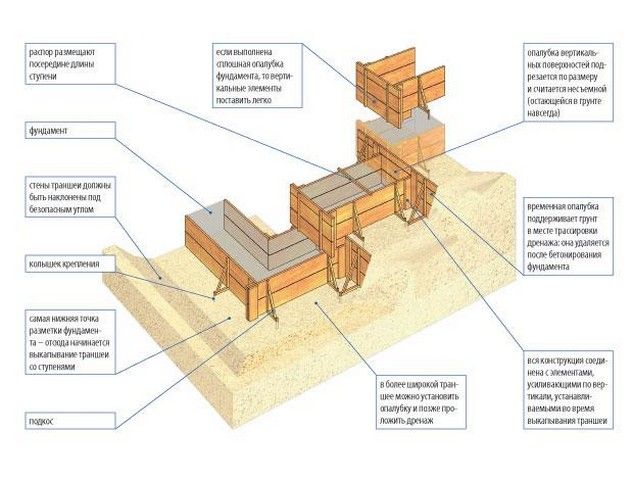

Траншея и опалубка ступенчатого фундамента

Размещение ступенчатого фундамента

На участках, которые имеют сложный рельеф, дом ставят в соответствии с направлением уклона рельефа, а не сторон света, так как стабильность закладки основания дома – это более важный фактор, чем принципы его освещения. На откосе либо там, где есть слабый грунт, гораздо надежнее расположить его более протяженной стороной перпендикулярно откосу – это обеспечит максимальное сопротивление давлению грунта. Ниже мы рассмотрим размещение ступенчатого фундамента на разных рельефах.

Котлован и опалубка фундамента

Правильно выполненный котлован – основа стабильного фундамента. Способ его формирования зависит от вида грунта. Безопасным углом наклона откосов котлована считается такой, который не приведет к оползанию или осыпанию грунта. Для песчаных грунтов такой угол составляет 30–45°, для глиняных – 50–60° (для твердопластичных, ледникового происхождения – даже 70°). Влажный песок производит впечатление более устойчивого, но после высыхания он, без сомнения, будет осыпаться.

Котлован и опалубка ступенчатого фундамента

В случае применения ступенчатых фундаментов, для них не выкапывают котлован под всей площадью дома, поскольку каждая ступень должна опираться на материковый грунт. Выкапывают столько грунта, чтобы можно было легко сформировать в нем ступени.

Сначала снимают грунт на откосе вдоль линии фундамента, но выше уровня его заложения, соблюдая при этом соответствующий угол наклона. При частичном залегании грунта, не обладающего несущей способностью, лучше удалить эту его часть до уровня с наибольшей плотностью. В этом случае узкая траншея под фундаменты не будет слишком глубокой. Широкий котлован выполняют только для дома с подвалом.

Оставшуюся часть траншеи под ленточный фундамент всегда выполняют вручную. Проще всего начать копать от нижней точки разметки фундамента, постепенно поднимаясь вверх по уклону, отмеряя длину и высоту отдельных ступеней. Ширина траншеи должна быть больше по сравнению с шириной фундамента. Чтобы земля не осыпалась, в месте уступа закладывают сплошную опалубку. Часть такого укрепления считается несъемной опалубкой ступенчатого фундамента (после заполнения бетоном ее удаляют редко, а иногда это вообще невозможно).

В правильно подготовленную и защищенную траншею заливают слой тощего бетона.

Он предотвратит всасывание в грунт цементного молочка. Если основание траншеи ровное, тощий бетон можно заливать в опалубку. Устройство опалубки ступенчатых фундаментов является достаточно трудоемкой процедурой.

В целом, независимо от вида грунта, опалубку выполняют сплошной, за счет этого в местах уступов легко выставить ее вертикальные фрагменты. Ее соединяют в единое целое вместе с элементами укрепления, установленными в процессе выкапывания траншеи.

Ширина ступенчатого фундамента всего составляет 50-80 см, высота — не меньше 30 см. Как и в случае применения традиционных фундаментов, размеры должны быть подобраны в соответствии с несущей способностью грунта: чем слабее основание тем шире ступенчатый фундамент.

Ступенчатый фундамент из железобетона

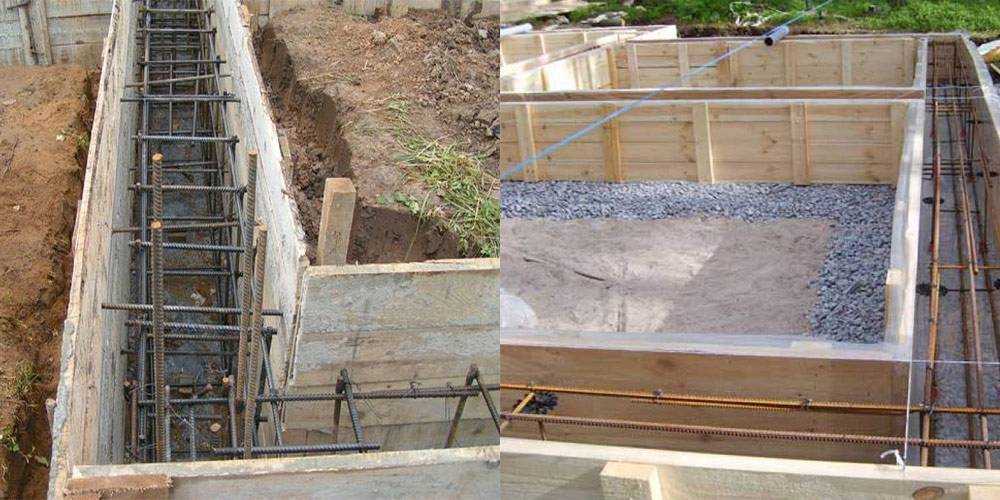

Армирование ступенчатого фундамента

Поскольку общий уклон ступенчатого фундамента должен быть приближен к уклону рельефа территории или несущего слоя основания, то к нему подбирают необходимую высоту уступа фундамента. Если в проекте заложен бетонный фундамент, уступ не может быть больше 30 см, при этом армирование ленточного фундамента выполняют аналогично традиционному. Ступень дополнительно армируется только в том случае, если грунт в данном месте неоднородный или слабый. Ступени фундамента, превышающие высоту 60 см, выполняют редко, их проектируют из железобетона и дополнительно армируют поперечными горизонтальными стержнями.

При угле наклона рельефа и ступенчатого фундамента более 18° уступ будет больше 30 см, поэтому для большей прочности его дополнительно армируют анкерами. Если фундамент будет широким, то в его нижней части закладывают дополнительные продольные (распределяющие) и поперечные стержни арматуры. Их размещение указано в детальных расчетах.

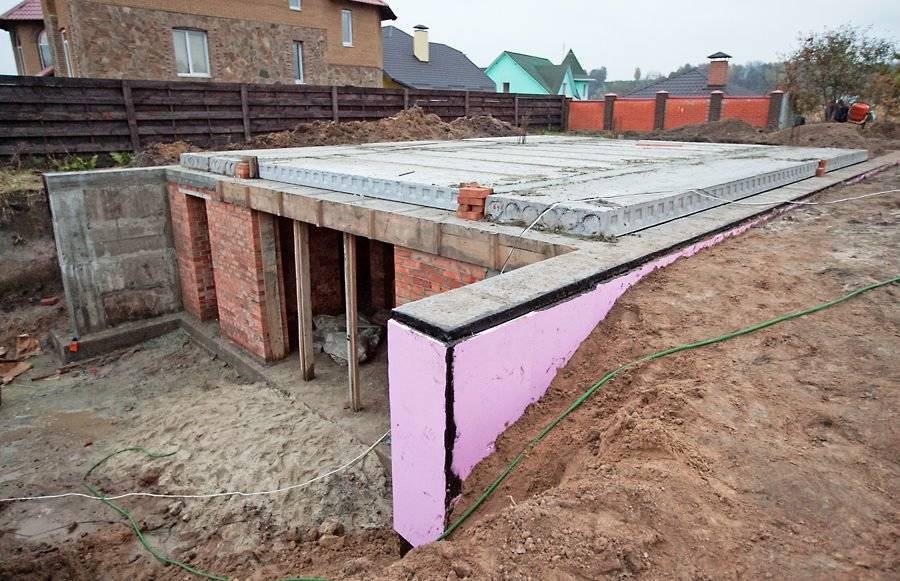

Гидроизоляция фундамента

Горизонтальную и вертикальную гидроизоляцию укладывают на ленточном фундаменте и на стенах по аналогии с плоскими фундаментами. Если планируется использовать листы рубероида, то нужно оставлять соответствующий нахлест: полоса гидроизоляции, уложенная сверху, должна находить с 10-сантиметровым нахлестом на ту, что расположена ниже (то же самое и на уступе).

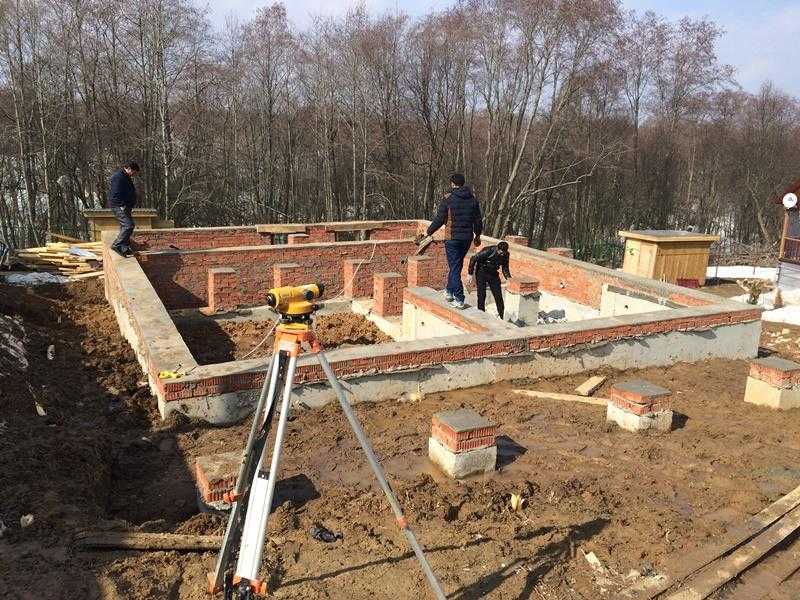

Фундаментные стены

Фундаментные стены, возведенные на ступенчатом фундаменте, ничем не отличаются от традиционных фундаментных стен: они могут быть выполнены из монолитного бетона или в виде кладки из отдельных элементов (бетонных блоков, кирпича, бутового камня).

Если высота уступа фундамента не кратна высоте фундаментных блоков, то их подрезают или дополнительно докладывают более мелким кладочным материалом – керамическим или силикатным кирпичом. Иногда стена может быть запроектирована как армированная подпорная стенка, например, при значительном напоре грунта.

С

тупенчатый фундамент на склоне

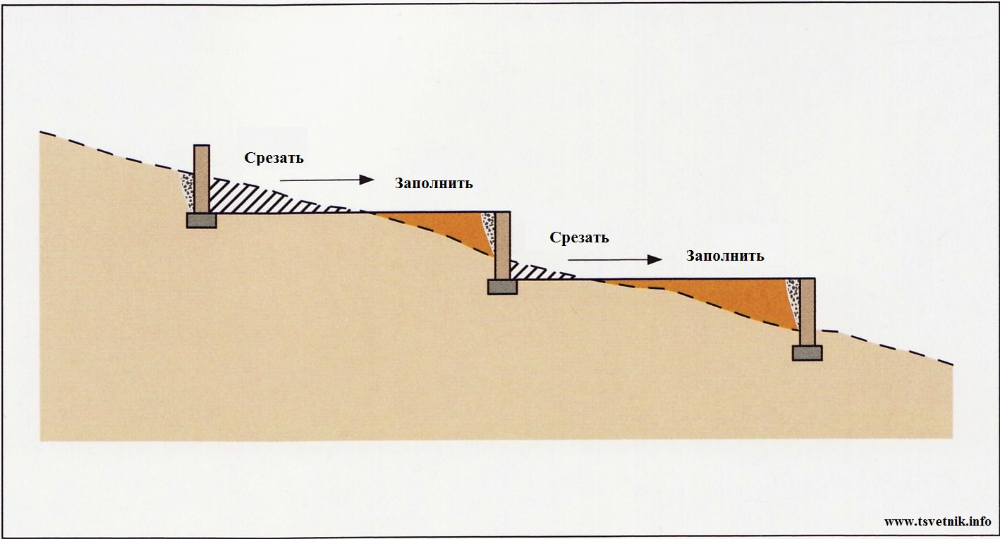

Фундамент на склоне — это сложный для строитель­ства случай. Чтобы посадить дом на склоне, необходимо прежде всего выполнить предварительные проектные расчеты, а в процессе ведения работ соблюдать особую осторожность.

Когда проектируют фундаменты на плоской местности, проверяют несущую способность грунта под ними, а при проектировании здания на склоне до проведения расчетов нужно дополнительно проверить устойчивость откоса. Она зависит от вида грунта: безопасный угол наклона для песчаных грунтов составляет 27–31°, а для твердопластичных глин и грунтов ледникового происхождения – до 70°.

Если угол наклона больше, то существует опасность частичного оползания склона. В этом случае его необходимо защитить с помощью подпорных стен, свай или анкеров (они позволяют прижать смещающуюся массу грунта к коренным, устойчивым породам и тем самым создать упорную грунтовую призму, воспринимающую давление расположенных выше по склону масс грунта).

Фундаменты проектируют после получения данных о стабильности основания. Изначально их следует защищать от воды, хотя бы с помощью пристенного дренажа. Только устойчивый и защищенный от притока воды откос является безопасным!

Загородный участок в декабре

Ступенчатые фундаменты – это наиболее часто встречающийся способ устройства фундаментов при строительстве дома на склоне. Общий уклон ступенчатого фундамента при этом соответствует естественному уклону рельефа, что выгодно с точки зрения конструкции. Кроме того, траншея на верхних участках откоса не должна иметь большую глубину, что позволяет избежать больших объемов земляных работ.

Другим решением может быть устройство подвала под всей площадью первого этажа дома, то есть когда его объем врезан в склон. В верхней части откоса, в глубоком котловане, устроен собственно подвал, а в нижней можно разместить гараж. Правда, при таком решении устройство фундаментов осуществляется в одной плоскости, но это требует выполнения перекрытия над подвалом: если раньше его не было в планах, то стоит проанализировать затраты. На откосе с большим уклоном, когда ленточный фундамент придется выполнить со значительными уступами, перекрытие, наверное, окажется дешевле. При небольшом уклоне, когда глубина заложения фундамента в самой низкой и самой высокой точке отличается не более чем на 1 м, устройство подвала, скорее всего, не имеет смысла.

Обратите внимание! Стоит помнить о том, что выбор подходящих растений для укрепления склона и умелое благоустройство откоса повышает его стабильность даже на 30%!

Ступенчатый фундамент на слабом грунте

Ступенчатые фундаменты представляют собой хорошее и относительно дешевое решение, если грунтовое основание с требуемыми несущими свойствами располагается только под частью здания (либо под всем домом, но неравномерно) и его глубина не превышает 1,5–2 м.

Такой грунт, залегая неравномерным слоем под проектируемым зданием, усложняет процесс строительства, так как значительно деформируется от нагрузок. Это может вызвать неравномерную осадку здания и, как следствие, – появление трещин в стенах, и даже «отрыв» стен. По этой причине дом необходимо сажать на нижерасположенные слои грунта, обладающие требуемой несущей способностью. С этой целью выполняют геотехнические исследования, позволяющие определить расположение и плотность слоев грунта, которые могут быть несущими.

Ступенчатый фундамент на слабом грунте

В ситуации, когда грунтовое основание с требуемыми несущими свойствами располагается только под частью здания (либо под всем домом, но неравномерно) и его глубина не превышает 1,5– 2 м, достаточно определить его наклон и соответственно расположить фундаменты в несущем слое. Это не нарушит естественную структуру основания и сохранит непрерывность фундаментной ленты.

Другое решение заключается в замене слабого грунта щебнем или крупнозернистым песком. Их укла­дывают утрамбованными слоями толщиной 30–50 см, после чего специалисты, используя соответствующее оборудование, оценивают степень уплотнения и несущую способность нового основания. Такая замена очень дорого стоит, хотя цены однозначно определить сложно, так как они разнятся в зависимости от вида и уровня залегания грунта, а также от  условий местности. Это стоит принять во внимание, когда слой слабых грунтов залегает на небольшой площади и на глубине не более 1,5 м.

Иногда гораздо выгоднее, по сравнению со ступенчатым фундаментом, может быть использование микросвай (песчаных в оболочке из геотекстиля, бетонных, изготовленных из тощего бетона, или железобетонных) либо устройство опускных колодцев. Так поступают, когда из-за слабой несущей способности основания ленточный фундамент должен быть очень широким или располагаться глубоко, что может повлечь за собой слишком большой объем земляных работ, дополнительное армирование фундаментных стен или наоборот, возведение подпорных стен, если учитывать напор грунта. Правильное и взвешенное решение чаще всего должен предложить геотехник, которого необходимо привлечь для изучения грунтовых условий.

Ступенчатый фундамент — пристройка к существующему дому

Если в проектируемом здании требуется более низкий уровень заложения фундамента, чем в существующем,  это может стать проблемой так как общий принцип таков, что фундамент нового здания не может быть ниже, чем существующий. Но ступенчатый фундамент позволяет решить эту проблему

Необходимо помнить, что разница в залегании фундаментов в существующем доме и пристраиваемом к нему могла бы вызвать проседание грунта под фундаментом, заложенным выше, и разрушение конструкции стоящей на нем стены.

Ступенчатые фундаменты представляют в данном случае удобный и безопасный способ соединения уровней обоих фундаментов. Их закладка не нарушает структуру грунта и не требует специальных способов защиты существующих конструкций.

Другим решением является расположение всего ленточного фундамента в нижнем уровне. Но это связано с дорогостоящей защитой стены соседнего дома и откоса котлована. За всей операцией должен присматривать уполномоченный инспектор. Такие способы защиты, как правило, трудоемкие. Кроме того, чем глубже котло ван, тем он дороже.

Загородный участок в декабре

Дренаж ступенчатого фундамента: схема устройства

Ступенчатые фундаменты, связанные с частичным глубоким заложением (например, из-за устройства подвала), подвержены периодическому воздейст­вию грунтовых вод. Поэтому вдоль них рекомендуется устраивать пристенный дренаж.

На плане дома

Дренаж ступенчатого фундамента выполняют по отдельному проекту, а по окончании работ проводят его приемку. Если дом строится на склоне (или вблизи него), то изменяются существующие там гидрологические условия, поэтому выполнение дренажа необходимо. Стекающая вода задерживается на фундаментных стенах, что приводит к их намоканию. Это может даже повлечь образование под домом потока воды. Вода будет вымывать почву, что может привести к проседанию грунта. Предотвратить это могут дренажные трубы, собирающие воду и отводящие ее за пределы здания. Обычно элементы дренажа закладывают еще до засыпки фундаментов.

Разрез

С определенными проблемами можно столкнуться при выполнении дренажа для больших площадей застройки, так как некоторые фрагменты труб должны быть уложены под зданием. Это ограничивает количество колодцев, тем самым усложняя их очистку и ослабляя несущую способность грунта. Места прохода дрен под фундаментом или транзитом, через ступенчатый фундамент, выполняют в специальных муфтах.

Нельзя забывать о воде, стекающей с крыши. Она не должна просачиваться в грунт рядом со стенами дома, но ее нель­зя отводить и в дренажные трубы. Лучше всего выполнить для нее отдельную систему водоотвода.

Обратите внимание! Дренаж бывает необходимым, но не всегда достаточным – иногда нужно запроектировать дополнительные средства защиты от воды. Их выбор зависит от гидрогеологических условий.



Готовый фундамент с пристенным дренажом

Enter the text or HTML code here

Заливка ленточного фундамента под забор своими руками

В том случае, когда нужен профессиональный забор, чьей основной функцией является беспрекословная защита, без фундамента не обойтись. Фундамент для забора может быть разнообразным, имея специфику, идеально подходящую под тот или иной тип забора. Какие бывают виды фундамента, а также их особенности рассмотрим далее.

Ленточный ступенчатый фундамент на уклоне

Вернуться к оглавлению

Содержание

  • 1 Основные виды наиболее используемых типов фундаментов
  • 2 Ленточный фундамент
  • 3 Столбовой фундамент
  • 4 Комбинированный фундамент

Основные виды наиболее используемых типов фундаментов

На сегодняшний день заборы изготавливают из самых разнообразных материалов, для устойчивости и надежности которых требуется обустройство фундамента. Естественно, если иметь в виду деревянный штакетник, ни о каком фундаменте речь идти не может, а вот бетонные ограждения без фундамента не обойдутся никак.

При возведении заборов чаще всего используют три типа фундаментов:

  • Ленточный;
  • Столбовой;
  • Ленточно-столбовой (комбинированный).

Ленточный фундамент под забор представляет собой траншею, заполненную бетоном, с наличием опалубки.

Схема устройства с размерами классического ленточного фундамента

Такой фундамент незаменим для бетонных и железобетонных заборов, а также железных и кованых, чей вес достаточно внушительный. Столбовой фундамент под забор из профнастила является самым лучшим и оптимальным решением, позволяющим экономить на расходных материалах, сохраняя качественные характеристики ограждений.

Комбинированный же вариант является уникальным и незаменим для заборов из кирпича и дерева. Он сочетает в себе два предыдущих вида, идеально комбинируя их для получения максимально прочного и устойчивого основания под любой забор. Рассмотрим более детально каждый вид фундамента, а также решим вопрос, как залить фундамент под забор в зависимости от его типажа.

Вернуться к оглавлению

Ленточный фундамент

Ленточный фундамент для забора есть не что иное, как забетонированное углубление, которое будет удерживать основную нагрузку конструкции.

Пример готового ленточного фундамента под кирпичный забор

Чтобы сделать фундамент под забор, рассмотрим всю последовательность работ поэтапно.

  1. Размечаем территорию, забивая в углах прямоугольника колышки. Правильный расчет площади забора поможет сэкономить на закупочном материале, поэтому к этому вопросу стоит подойти ответственно, тем более что множество интернет-ресурсов предлагают такие услуги совершенно бесплатно.
  2. Роем траншею не менее 50 см глубиной, дно ее хорошо засыпаем песком и щебнем, тщательно утрамбовываем.
  3. При необходимости получения более крепкой основы на дно закладывается металлическая арматура.
  4. Закрепляют опалубку, которая сбивается из деревянных досок, по периметру основания. Ее высота должна быть не менее 30 см от уровня грунта.
  5. Заливка фундамента раствором из цемента песка и воды. Закладывать смесь нужно поэтапно, хорошо утрамбовывая каждый слой.

После завершения строительства ленточный фундамент для забора должен хорошо просохнуть не менее пяти суток при сухой теплой погоде. Опалубку убирают только после того, как бетон схватится, в противном случае есть риск его растекания и произвольной деформации.

Сделать такой фундамент вполне можно самостоятельно, ключевым процессом на этом этапе возведения забора является правильный расчет и последовательность вышеуказанных действий. Особенное внимание стоит уделить созданию опалубки, ведь от ее формы и вида будет полностью зависеть внешний вид основания. Опалубка выступает своего рода формой, в которую заливают бетон, и от того, какой она будет, зависит внешний вид фундамента.

Вернуться к оглавлению

Столбовой фундамент

Если участок, на котором планируется возвести деревянный или кованый забор, отличается сыпучестью грунтов, столбы придутся к месту. Итак, дабы установить такой своеобразный фундамент под металлическую ограду, используя столбы, необходимо выполнить следующие действия:

  1. Определить территориальный периметр будущего забора, высчитав нужное количество опорных столбов.
  2. При помощи садового бура или обычной лопаты вырыть углубление в грунте не менее 60 см, дно которого выложить песком.
  3. Закрепить столбы строго вертикально, контролируя положение при помощи строительного уровня.
  4. Залить углубление раствором, где фигурируют бетон, песок и вода.
  5. Дать высохнуть и застыть раствору, контролируя, чтобы столбы находились в первоначальном положении, иначе забор будет кривым.

Устройство такого фундамента довольно примитивное, а цена самая выгодная, что делает строительство экономным.

Схема устройства столбового фундамента

Глубина, на которую столбы погружают в землю, может колебаться. Это связано с такими параметрами, как свойства почв, климатические особенности, а также глубина залегания подземных вод.

Столбовой фундамент позволяет возводить заборы даже там, где наблюдаются постоянные промерзания грунта. Это особенно важно для жителей северных районов планеты, что позволит не отказывать себе в такой роскоши, как надежный забор.

Вернуться к оглавлению

Комбинированный фундамент

Сделать комбинированный фундамент для забора своими руками также несложно, однако, весь процесс имеет свои нюансы. Комбинированным этот тип фундамента называется потому, что совмещает установку столбов, а также ленточного фундамента. Однако столбы погружают в грунт намного глубже, нежели сам фундамент, делая конструкцию максимально устойчивой.

Также комбинированный тип предполагает использование вспомогательных опорных конструкций в виде металлических лаг или уголков, которые будут распределять равномерно нагрузку.

Вариант устройства комбинированного фундамента из кирпича и бетона

Чтобы построить комбинированный фундамент правильно, рекомендуется выполнять следующие рекомендации:

  • Сделать соответствующие замеры территории, а также произвести расчет нужного количества материала;
  • Вырыть траншею, глубина которой будет не менее 50 см; на дно траншеи положить щебень или песок;
  • Через каждые 2-3 метра сделать углубления садовым буром, глубина которых должна быть немного больше, нежели ленточного фундамента;
  • Установить столбы в углубления, выровнять их по уровню. Сделать опалубку для ленточного фундамента;
  • Уложить бетон вначале в углубления, где установлены столбы, далее распределить раствор по всей линии фундамента;
  • Перед монтажом самого забора дать просохнуть не менее пяти суток.

Фундамент под кирпичный забор имеет массу преимуществ, в числе которых долговечность, а также максимальная прочность.

Армирование и устройство подушки под заливку ленточного фундамента

Достичь таких показателей можно лишь в том случае, когда весь процесс производится правильно, включая начальные стадии: планирование, расчет, закупку материалов. Кстати, цена материалов может кардинально отличаться, поэтому внимательно проверяйте документы и сертификаты качества, прежде чем радоваться тому, что цена удивительно низкая.

В некоторых случаях установка забора предполагает последовательное закрепление опорных столбов. Особенно это касается бетонных конструкций, которые крепятся в пазы.

В таком случае процесс установки будет поочередным, с установкой столбов по мере монтажа панелей. Для такой установки обычно используют подъемники, поскольку одному человеку нужно одновременно выполнять несколько действий.

Учитывая вес одной монолитной плиты, а это около 55 кг, этот процесс несколько усложняется.
Как видим, сделать фундамент вовсе не сложно, нужно лишь продумать весь процесс, правильно произвести расчет, а также приложить максимум усилий для получения великолепного забора, который станет в будущем надежным защитником и гордостью всей семьи.

Создание ступенчатого фундамента

Справочный номер: KB-01809

Последнее изменение: 15 июля 2021 г.

Информация в этой статье относится к:

ВОПРОС

Как создать ступенчатый фундамент » data-tooltip=»» aria-haspopup=»true»> ?

ОТВЕЧАТЬ

Ступенчатый фундамент можно создать в программе Chief Architect, используя пони-стены, которые были изменены на виде в разрезе. Нижняя часть 9.0021 пони-стена будет состоять из бетонной стены с основанием , а верхняя часть пони-стены представляет собой каркасную стену, построенную на первой платформе » data-tooltip=»» aria-haspopup=»true»> этажа .

Для создания ступенчатого фундамента

  1. Используя инструмент Select Objects , удерживайте нажатой клавишу Shift на клавиатуре и щелкните по каждой фундаментной стене, которую вы хотите сделать ступенчатой.

    Этот метод называется групповым выбором. Это позволяет вам менять все стены сразу, а не менять их по одной. Дополнительные сведения о групповом выборе объектов см. в разделе «Похожие статьи» ниже.

  2. Щелкните инструмент редактирования Open Object   , чтобы отобразить диалоговое окно Спецификация стены .
  3. На панели «Типы стен» установите флажок для Pony Wall ,   установите верхний и нижний типы стен по своему усмотрению, затем нажмите OK .

    Не рекомендуется выполнять следующие шаги на стенах, которые не настроены как стены Пони, так как между этажами могут легко появиться промежутки. Если вам нужно сбросить высоту верха или низа измененной стены, откройте нужную стену до спецификации, нажмите на панель «Конструкция», установите флажок «Высота верха/низа стены по умолчанию», затем нажмите «ОК», чтобы подтвердить изменение.


  4. Выберите 3D> Создать ортогональный вид>  Обрезанное поперечное сечение , затем создайте обрезанное поперечное сечение, обращенное к одной из стен, которая будет ступенчатой.
  5. Открыв вид в разрезе, используйте инструмент «Выбор объектов»  , чтобы выбрать нижнюю часть пони-стены, которая представляет собой бетонную стенку ствола.

    Если вы взглянете в нижний левый угол, в строке состояния должно быть написано «Полилиния, созданная редактором 3D-стены», что означает, что стена действительно выбрана. Если здесь указан «Комната» или другой объект, нажмите кнопку Нажмите клавишу Tab на клавиатуре или щелкните инструмент редактирования Select Next Object , чтобы вместо этого выделить стену.

  6. Выделив стену, используйте инструмент редактирования Добавить разрыв , чтобы добавить точку разрыва вдоль нижнего края стены бетонного ствола.
    • Новые маркеры редактирования будут отображаться рядом с новой точкой останова. Используйте один из квадратных маркеров редактирования, чтобы перетащить этот край стены вверх или вниз, чтобы создать ступеньку.

    • Если у вас включены временные размеры, вы можете использовать их для точного создания шагов. Чтобы включить или выключить временные размеры, перейдите к Вид> Временные размеры .
    • В X13 появилась возможность создавать размерные линии, определяющие положение отдельных ступеней стены. Это можно настроить в параметрах измерения по умолчанию на соответствующей панели «Найти…».
  7. Продолжайте делать перерывы и растягивать шаги, пока не получите желаемый вид.

  8. Повторите этот процесс на верхней части стены пони, чтобы создать ступенчатый сайдинг. После выбора инструмента редактирования Add Break можно щелкнуть дополнительный инструмент редактирования Sticky Mode , чтобы инструмент разрыва оставался активным после размещения каждой новой точки останова.

    Таким образом, вы можете использовать фиксированный режим, чтобы быстро разместить все ваши разрывы, а затем растянуть каждый шаг по желанию.

  9. Продолжайте обходить остальную часть конструкции, пока все стены фундамента не будут ступенчатыми по вашему вкусу.


Связанные статьи

Ступенчатые фундаменты

Todd Fratzel on Foundations

Tweet

Ступенчатые бетонные фундаменты

Фундаменты представляют собой самую основную структурную опору для зданий, соприкасающихся с землей. Для домов на ровном участке основания очень просты и заканчиваются на одной высоте. Однако для более сложных конструкций фундаменты в конечном итоге меняют высоту и, следовательно, требуют «ступеньки» в уклоне. Ступенчатые фундаменты позволяют глубине фундаментов переходить с одной высоты на другую.

Использование ступенчатых фундаментов

На рисунке выше показан стандартный ступенчатый фундамент для жилого дома, расположенного на северо-востоке. В этом примере фундамент переходит от одного уровня грунта примерно на 4 фута вниз к более низкому уровню. Нижний уровень нужен для того, чтобы обеспечить защиту от замерзания в помещении с подвалом проходного типа. Это очень распространено в холодном климате с выходом из подвалов.

Еще одно применение ступенчатых фундаментов происходит при переходе от одной плиты к другой. В районах со сложными скальными участками цокольный этаж может быть усилен (что приведет к уменьшению высоты над уровнем моря), чтобы избежать дорогостоящей взрывной работы уступов.

Как устроены ступенчатые фундаменты

Приведенный выше пример является наиболее распространенным подходом к возведению ступенчатых фундаментов здесь, на северо-востоке. Ступенчатые основания строятся одновременно довольно грубыми, но эффектными методами. Фундамент строится по следующему методу:

  • Нижняя опора изготовлена ​​из стандартных форм, как показано справа. Формы фундамента простираются до задней части склона под ступенчатым фундаментом.
  • Таким же образом формируется верхняя опора. Однако боковые опалубки выдвигаются и выступают над нижними опалубками до тех пор, пока конец верхней опоры не окажется на расстоянии не менее 12 дюймов или около того от тыльной стороны земляного склона. Иногда расположение вертикальной грани рассчитывается таким образом, чтобы формы стены нормальной ширины подходили от этой вертикальной поверхности до следующего ближайшего угла.
  • Куски фанеры прибиты к зазору между ними. Также на тыльную сторону ступенчатого фундамента (против грунта) и боковые стороны фанеры устанавливаются куски металлического бандажа. Это помогает удерживать формы от разрыва из-за давления бетона. Если вы внимательно посмотрите на фотографии выше, вы увидите свободные полосы после того, как формы были удалены.
  • Затем между формами прибивают вертикальный кусок фанеры, чтобы создать вертикальную переднюю поверхность ступенчатого основания.
  • Затем бетон укладывается в верхнюю и нижнюю опалубку одновременно. Поскольку бетон достаточно жесткий для фундаментов, он обычно не вытекает через нижнюю опалубку. В тех случаях, когда это проблема, к верхней части нижних форм иногда прибивают перегородку, чтобы этого не произошло.
