Как сделать столярный верстак своими руками

Столярным верстаком принято называть стол особой конструкции с твердой и прочной поверхностью, допускающей крепление на ней различных приспособлений и механизмов. Помимо этого поверхность такого стола должна быть приспособлена для жесткого закрепления на ней дополнительного стационарного оборудования (циркулярной пилы, например, или фрезера небольшого размера), используемого для обработки таких распространенных материалов, как древесина или металл.

Перед тем как сделать столярный верстак своими руками, желательно ознакомиться с основными требованиями, предъявляемыми к этому приспособлению, а также с некоторыми вариантами исполнения, пользующимися особой популярностью.

Требования к конструкции

Рабочими характеристиками стола-верстака являются:

  • Его высота, подогнанная под рост пользователя, позволяет работать в комфортных условиях не сутулясь, сохраняя достаточно удобное положение. Для людей среднего роста эта величина может колебаться в пределах от 70 до 90 см.
  • Габариты столешницы, выбираемые из соображений возможности размещения на ней всего необходимого инструмента, а также с учетом размеров обрабатываемых заготовок.
  • Набор монтируемых на верстаке приспособлений, определяемый потребностью в выполнении тех или иных операций и предусматривающий наличие нескольких упоров и струбцины (винтовых тисков).
  • Приспособленность «под руку» его хозяина, который может оказаться и левшой.

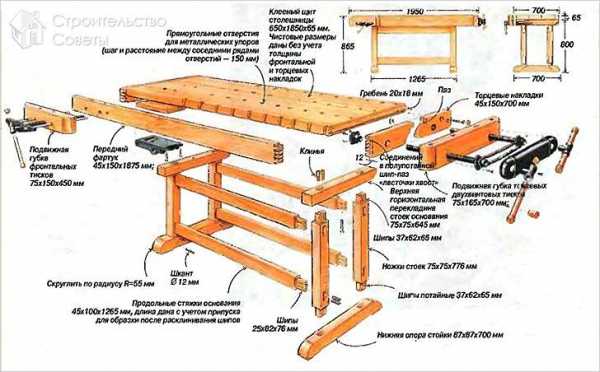

Наиболее подходящим для самостоятельного изготовления является вариант сборного верстака, состоящего из рамного основания с установленной на нем столешницей. Длина такой конструкции обычно не превышает 2-х метров (при ширине столешницы порядка 80–100 см).

Перед началом работ вам следует определиться с тем, будет ли ваш верстак стационарным приспособлением, или же он должен быть складным (разборным).

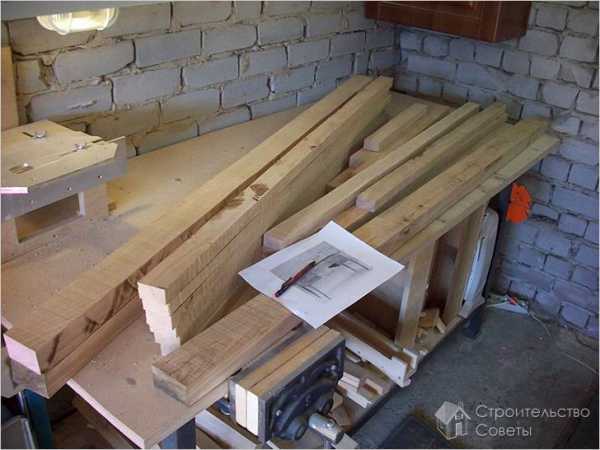

Выбор материала

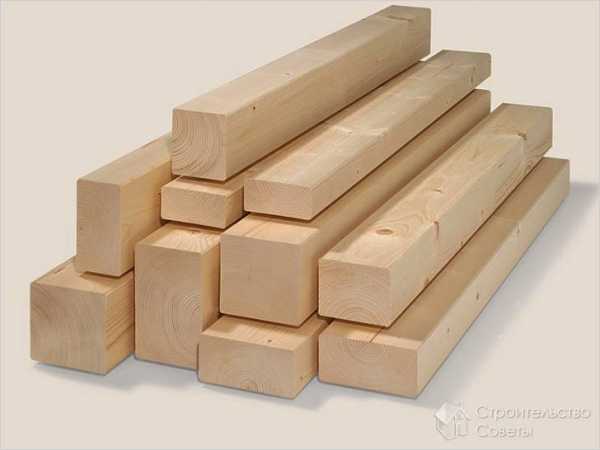

Наиболее подходящим для сооружения стационарного верстака материалом считается древесина, из которой изготавливаются несущее основание с рамами-опорами, а также сама столешница. Для изготовления рам лучше всего подходит стандартный строганный брус сечением 100×70 мм. В качестве вспомогательных перемычек, увеличивающих жесткость рамного основания, может использоваться тот же брус, но несколько меньшего сечения (100×50 мм, например).

Столешница верстака может быть набрана из хорошо обструганных и плотно подогнанных досок, толщиной не менее 5 см. Помимо этого для ее изготовления может применяться и готовое цельное полотно (старая сплошная дверь, например) или вырезанная по размеру стола заготовка из ламинированного ДСП с надежным и прочным покрытием.

При выборе материала предпочтение следует отдавать твердым породам дерева, таким, к примеру, как бук, дуб или клен.

Сборка конструкции

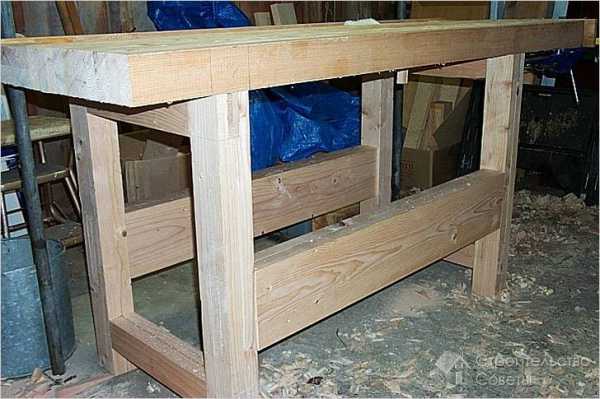

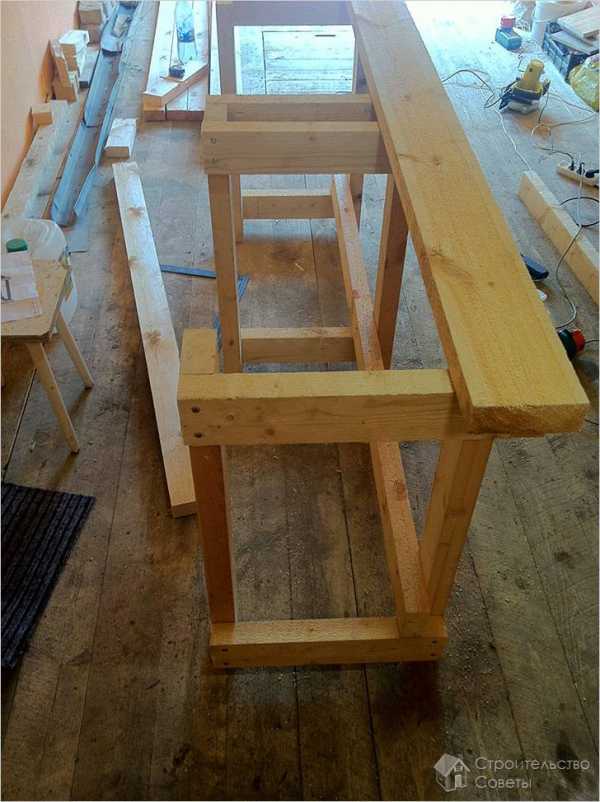

Изготовление верстака начинается со сборки рамного основания, на которое впоследствии устанавливается столешница выбранного вами вида. Порядок выполняемых при этом операций выглядит следующим образом:

  1. В первую очередь собираются опорные боковины, обустраиваемые в виде двух рамных конструкций из бруса сечением 100×70 мм.
  2. Затем эти рамы соединяются в верхней части двумя продольными брусьями, которые вместе с верхними перемычками рам служат опорами для столешницы. (Отметим, что для надежного скрепления отдельных элементов между собой в описываемой нами конструкции лучше всего использовать классическое соединение «шип в паз» с обязательной проклейкой участков стыковки).
  3. Нижние части опорных рам скрепляются продольными перемычками из бруса 100×50 мм, которые монтируются на уровне 15–20 см от пола. (Для их крепления лучше всего использовать утопленное с тело бруса болтовое соединение).
  4. В процессе изготовления рамных опор в заготовках сначала подготавливаются пазы и шипы, после чего вся конструкция собирается за один прием (после нанесения клея на участки соединений).

В процессе сборки особое внимание необходимо обратить на следующий рабочий момент, определяющий качество всего последующего монтажа. При подготовке основания верстака на каждом этапе производимых работ необходимо следить за соответствием размеров отдельных элементов проектным данным, а также контролировать горизонтальность их установки при помощи строительного уровня.

Обустройство столешницы

В случае изготовления столешницы из строганных досок последние должны быть плотно подогнаны одна к другой, так, чтобы не образовывалось щелей, в которых обычно скапливается мусор. Ее размеры должны быть немногим больше (на 1,5–2 см) габаритов опорного основания, образованного рамами и продольными брусьями, что гарантирует удобство размещения на столе вспомогательного оборудования.

При сборке столешницы доски прибиваются или прикручиваются саморезами к поперечным брускам, располагаемым на ее обратной плоскости. В самом основании должны быть подготовлены специальные пазы под эти бруски. Поверхность готовой столешницы сначала тщательно шлифуется, а затем обрабатывается защитным раствором (для этих целей обычно используются олифа). Для ее закрепления на основании могут дополнительно использоваться специальные металлические уголки.

Относительно установки на верстак рабочих приспособлений и механизмов (тисков, упоров и т. п.) можно сказать следующее:

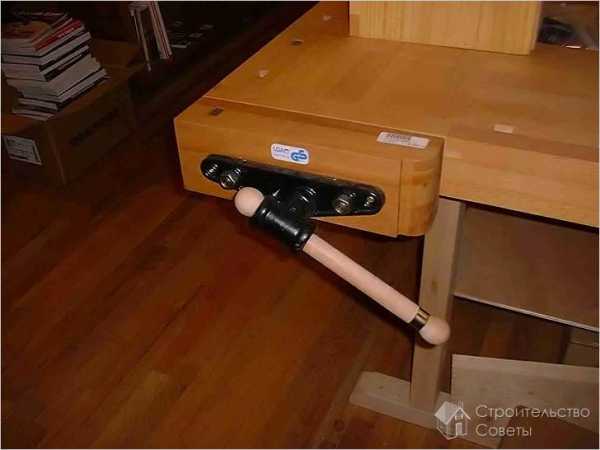

  1. Рабочие тиски удобнее всего разместить на торце столешницы, заранее подготовив в месте установки небольшое углубление под крепеж. С обратной стороны стола в зоне крепления необходимо предусмотреть прокладку из фанеры, защищающую поверхность от повреждений.

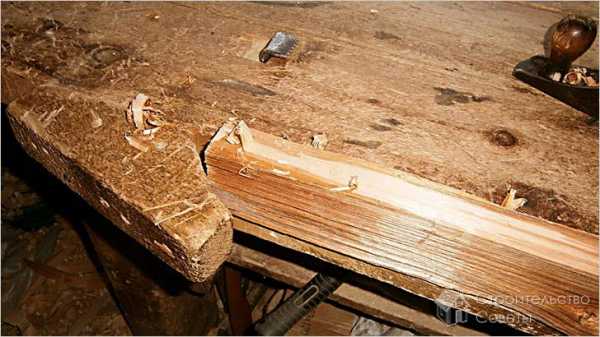

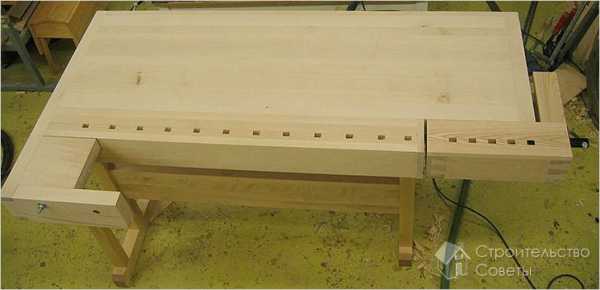

  2. Помимо этого на поверхности столешницы должны располагаться специальные упоры, фиксирующие заготовку в рабочей зоне и облегчающие работу с ней. На деревянной столешнице удобнее всего смонтировать прямоугольные упоры (колки), подстраиваемые по высоте под обрабатываемую заготовку и надежно фиксирующие ее.
  3. Иногда упоры делаются путем простого наращивания столешницы с использованием брусков подходящей толщины, закрепляемых у ее кромки и закрываемых с обратной стороны ограничивающей планкой.

Складной верстак

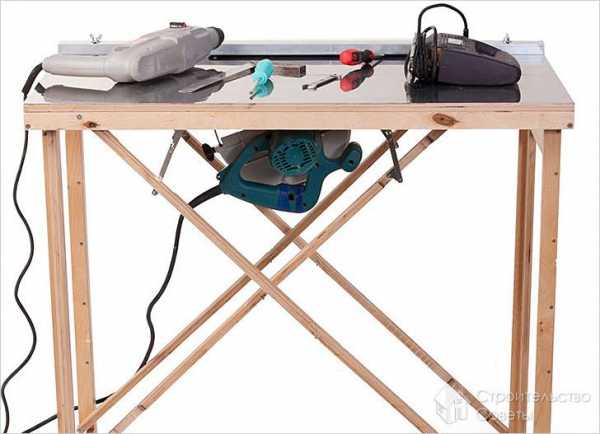

В том случае, когда в гараже или мастерской недостаточно места – вы можете изготовить складной верстак, состоящий из откидывающейся к стене столешницы и специальной складывающейся рамы.

Такая конструкция очень просто разбирается и в сложенном состоянии занимает совсем немного места. При ее изготовлении следует обратить внимание на то, чтобы ширина опорных стоек складного верстака не превышала половины длины столешницы (чтобы они не мешали друг другу при складывании).

Также необходимо побеспокоиться о том, чтобы верхняя поперечина на опорах располагалась ниже доски с креплением шарнира откидывающейся столешницы. Материалом для изготовления стола складного верстака может служить любая монолитная заготовка из ДСП.

Опорные рамы конструкции изготавливаются из брусков 100×40 миллиметров, сочленение которых производится при помощи заранее подготовленных металлических накладок, закрепляемых на стойках и перемычках с помощью болтов соответствующего размера.

Видео

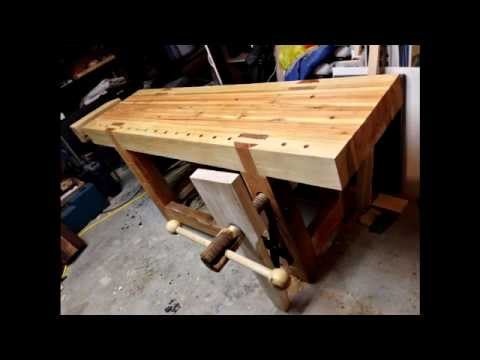

В этом видео показан процесс строительства столярного верстака:

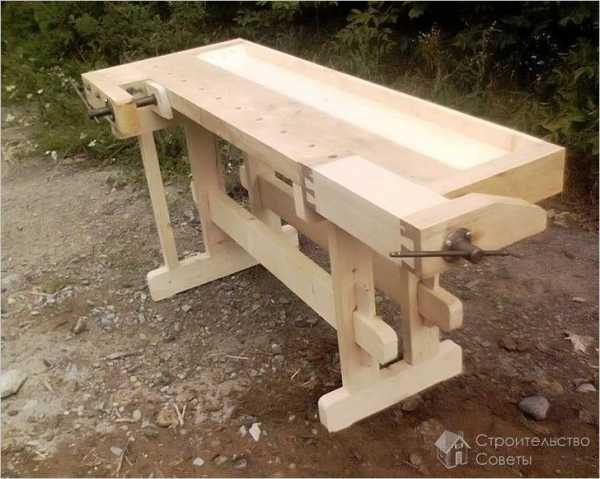

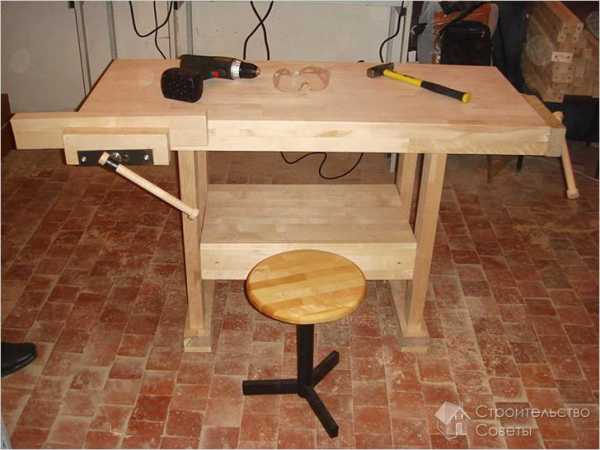

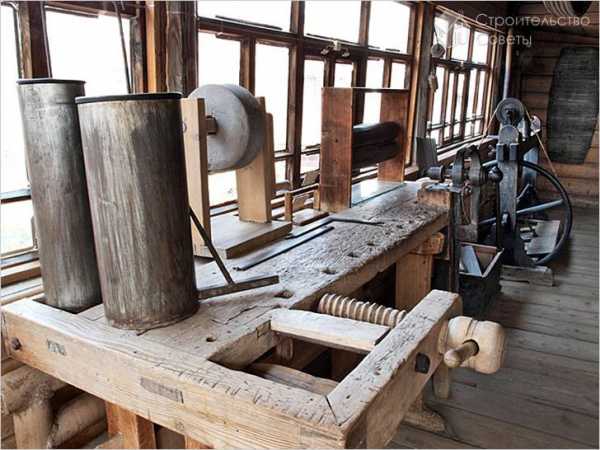

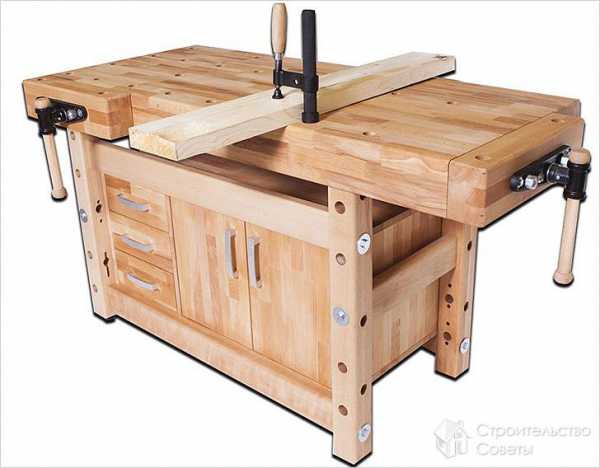

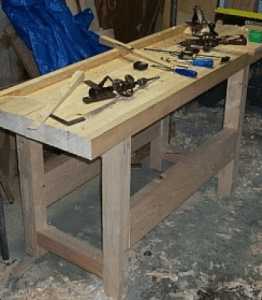

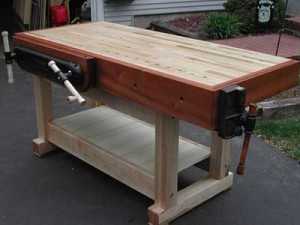

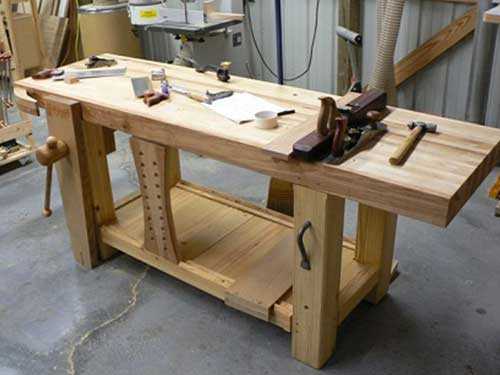

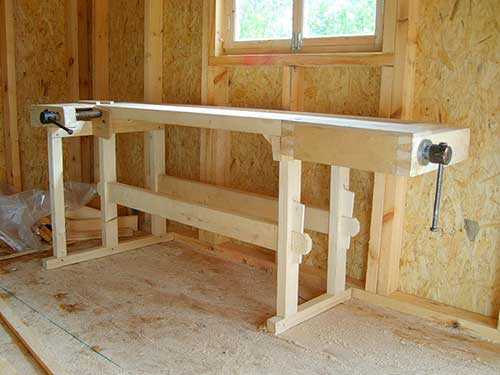

Фото

www.stroitelstvosovety.ru

Как сделать верстак своими руками

Для любого хозяйственного мужчины нужно свое оборудованное рабочее место для хранения инструмента и совершения столярно-слесарных работ. В таком случае просто необходимым элементом рабочего места станет верстак, и сейчас мы расскажем, как сделать верстак своими силами.

Действительно, чтобы купить его, потребуется выложить значительную сумму и, кроме этого, подобрать нужный размер именно под ваше помещение представляется довольно сложной задачей. Но если делать самому, то можно выбрать требуемый размер верстака с точностью до сантиметра.

Какие верстаки бывают

Верстак —  это рабочий стол, на котором мастер производит ручные работы по обработке деревянных, металлических и других деталей. Самостоятельно сделанные верстаки устанавливают в гараж, на даче и даже в квартире. Верстак оснащен различными дополнительными устройствами, которые могут понадобиться при работе, такими как упоры и тиски. Кроме этого, в верстаках устанавливают емкости для хранения различных инструментов и даже документации. По типу работ различают столярные, плотницкие и слесарные верстаки.

Верстак своими руками видео:

Столярный верстак

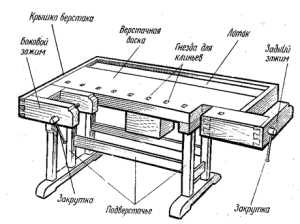

Стандартный столярный верстак имеет такую конструкцию. Основными частями являются верстачная плита и подверстачье. Подверстачье выглядит как стойка (обычно две), которые соединены между собой деревянными брусками. Материал этого элемента стола обычно сосна или другая древесина мягких пород.

Верстачная доска или крышка изготовляется из твердых пород древесины, например, дуба, и имеет толщину до 8 см. Поверхность доски покрывается олифой. Если вы собираетесь собрать верстак своими руками, то вы должны знать, какие дополнительные устройства нужно установить на столешнице.

Обратите внимание!



В первую очередь это должны быть тиски, расположенные в передней части и использующиеся для фиксации деталей.

В задней части необходимо сделать углубление, для хранения в нем инструмента небольших размеров. На крае верстачной доски имеются отверстия, в которые вставляются деревянные чурочки и гребенки из металла. Стандартный верстак пригоден в основном для ручной работы, а если вы хотите пользоваться еще и электроинструментом, то для этого надо выбирать верстачную доску с большим количеством отверстий для упоров.

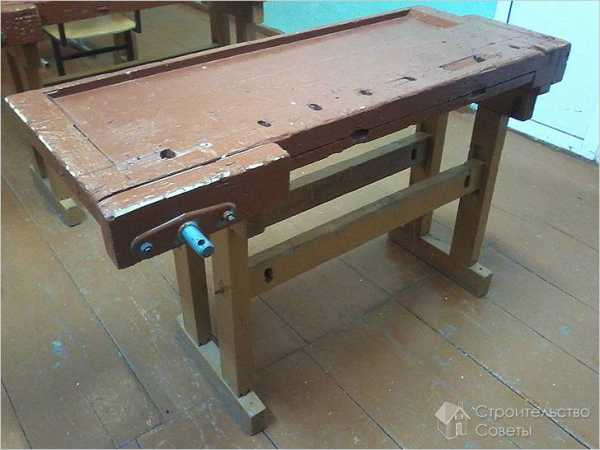

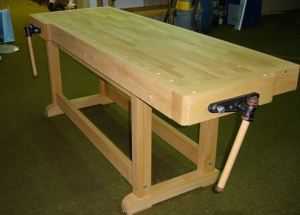

На фото столярный верстак своими руками

Слесарный верстак

Слесарный верстак более мощное сооружение. Оно имеет металлический каркас, на который укладывается деревянная крышка толщиной до 6 см и покрытая железным листом. Крышка окантована трехсторонним бортом и на ней, в большинстве случаев, устанавливаются слесарные тиски. Столешница на таких верстаках делается мощной, чтобы она могла выдерживать высокие ударные нагрузки, в том числе и кувалды.

Материал выбирается по желанию, но наиболее популярный МДФ с оцинковкой, которая позволяет защищать столешницу от влияния агрессивной среды, такой как бензин, масла или растворители. Кроме того, такая столешница легко чистится от загрязнений. Слесарный верстак оснащен несколькими выдвигающимися ящиками для складывания инструмента.

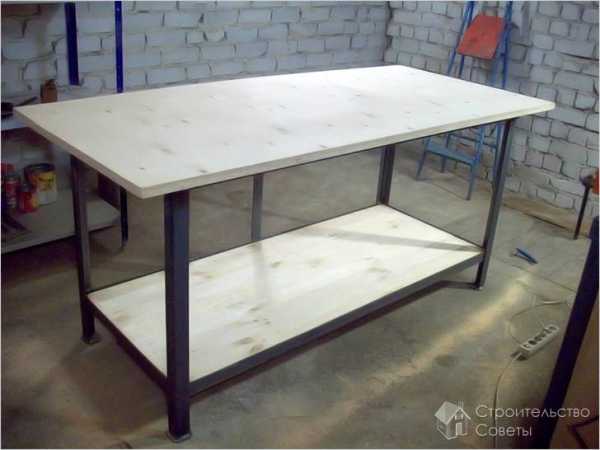

На фото слесарный верстак своими руками

Это интересно! Делаем шкаф-купе из гипсокартона своими руками: чертежи с размерами и подробная видеоинструкция

Плотницкий верстак

Еще одним видом таких конструкций является верстак плотника. Это рабочее место предназначено для обработки досок и имеет размеры, значительно превышающие два предыдущих варианта. Его габариты имеют длину до 6 м и ширину 1 м. На плотницком верстаке обязательно устанавливается упор для обработки доски. Он имеет вырез в виде треугольника, для закрепления доски при помощи клиньев, и используется во время обработки ее кромок.

Изготовление строительного верстака

Давайте разберемся, как сделать столярный верстак своими руками. Сначала надо сделать каркас из брусьев, а между ножками, для прочности, установить перемычку и царгу (соединительный элемент, скрепляющий конструкцию). Желательно чтобы они располагались на расстоянии около 45 см от пола. Монтаж каркаса верстака происходит в таком порядке. Сначала нужно осуществить подготовку пазов, затем собираем конструкцию и промазываем точки соединения клеем. Окончательный крепеж проводим с помощью струбцин.

На фото верстак плотника

Это интересно! Трубогиб для медных труб: 4 разновидности и самостоятельное изготовление

Столешница для верстака

Стоит напомнить, что изготовление любой конструкции происходит более быстро и качественно, если у вас под руками есть хотя бы самый простой чертеж столярного верстака или его части. Ниже мы приведем чертеж столешницы, вид сверху.

Если столешница изготавливается из нескольких досок, то надо обеспечить отсутствие щелей между ними, во избежание, при последующей работе, забивания туда пыли. Размеры столешницы должны быть больше на 3—5 см самого верстака, для большего удобства чистки инструмента. Столешницу надо обработать шлифмашиной и покрыть лаком. Это будет служить защитой от попадания заноз в руки.

Установка тисков и создание упоров

После того как мы установили столешницу, нужно монтировать на них тиски. Для этого, на рабочей поверхности надо вырезать углубление, чтобы можно было поставить вертикальную пластину в одной плоскости со столешницей. Ставим тиски в место, где они будут стоять в будущем, желательно чтобы это был не угол, и делаем наметку для сверления. Затем прикручиваем гайками.

Обратите внимание!



Упоры можно приобрести в магазине, а можно сделать самостоятельно.

Тогда посоветуем сделать их прямоугольной формы с возможностью регулировки по высоте. Отверстия под упоры желательно производить на длину 50% от хода тисков. При таком раскладе вы сможете хорошо зафиксировать разные заготовки. Видео-инструкцию по изготовлению верстака можно посмотреть в нашей статье.

Деревянный верстак

Это интересно! Делаем угловой шкаф на кухню своими руками: от проекта до результата

Изготовление слесарного верстака

Давайте рассмотрим, как можно сделать слесарный верстак своими руками.

  1. Определим высоту будущего стола. Для каждого человека она может быть разная, к примеру, если мужчина имеет рост 180 см, то высота верстака составляет 90 см. Но все-таки для окончательного решения нужно ориентироваться только на себя.
  2. Не забываем, что чертежи слесарного верстака, нарисованные вами, пригодятся для более быстрой и качественной сборки.

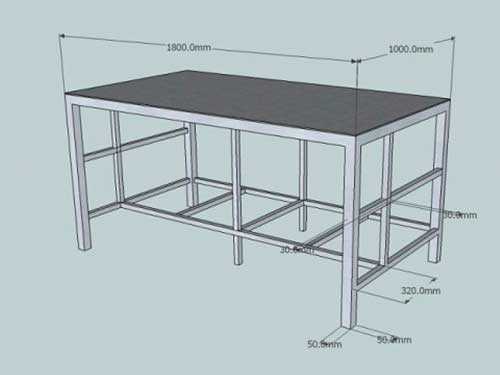

  3. Для слесарного верстака каркас лучше всего сварить из профильной трубы и уголков, но в крайнем случае его можно сделать так же как и столярную конструкцию, из брусьев.
  4. Чтобы конструкция была максимально прочная, нужно поставить между ножками распорки. Иногда, вместо распорок устанавливают полочку, в которую в последующем можно складывать инструмент, лакокрасочные жидкости или другие нужные предметы.
  5. Для стойкости конструкции можно прикрепить ножки к полу. Это исключит шатание верстака при работе.
  6. Соорудите столешницу из МДФ и при возможности оцинкуйте. Это значительно повысит ее прочность.
  7. Если вы хотите, чтобы ваш верстак был оснащен выдвижными ящиками, то поставьте под верхними брусьями полозья, похожие на те, что устанавливаются для ящичков в компьютерных столах. Тогда у вас будет место хранения для мелких деталей, шурупов и гвоздей.

Складной верстак

Есть еще одна разновидность верстаков, которые применяются как для столярных, так и слесарных работ. Это складной верстак. Он очень удобен при отсутствии лишней площади в помещении. Поработав на нем, его всегда можно сложить и поставить в угол для ожидания следующей работы. Кроме того, его можно в сложенном состоянии перевести на дачу. Такой верстак состоит из двух частей: съемной верстачной доски и складного стола. Он обычно изготавливается меньших размеров, чем стационарный стол.

Это интересно! Обратный молоток: рассматриваем принцип работы и делаем инструмент своими руками

Верстак своими руками видео:

data-matched-content-rows-num="4" data-matched-content-columns-num="4" data-matched-content-ui-type="image_stacked" data-ad-format="autorelaxed">

Вконтакте

Facebook

Twitter

Google+

Мой мир

anatomia-remonta.ru

Столярный верстак своими руками - пошаговая инструкция

Рабочий стол-верстак является необходимым атрибутом для обработки пластика, камня, дерева, металла, а также для различных сварочных и отделочных работ. Конструкция его достаточно проста, поэтому соорудить столярный верстак своими руками под силу каждому, ведь никакие чертежи для этого не требуются.

Верстак столярный – что это вообще такое?

Любой верстак, будь он сложной или простой конструкции, представляет собой массивный, устойчивый стол, который используется для обработки самых разных изделий. Чем большего размера будет верстак, тем больших габаритов изделия на нем можно будет обрабатывать. Сама же обработка материалов на верстаке может осуществляться как ручным инструментом, так и механизированным.

Рассмотрим способ процесс изготовления самого простого столярного верстака.

Как сделать столярный верстак своими руками: пошаговая инструкция.

Шаг 1- создание крышки.

Крышку для верстака нужно сколотить из достаточно толстых досок – таких, чтобы в итоге получить своего рода массивный щит, шириной от 70 сантиметров и длиной до 2 метров.

Для крепежа досок следует использовать длинные гвозди, которые нужно вбивать в те с фасадной стороны, а затем загибать на изнаночных деревянных перемычках.

Рабочую поверхность столярного верстака также делают из деревянного массива. ДСП, ДВП и материалы из прессованной стружки сюда не подойдут. Неплохое конструктивное решение – обшивка крышки снизу по периметру брусом 5 на 5 см – к нему удобно будет закреплять вертикальные опоры.

Шаг 2 — замеры.

Расположение вертикальных опор определяется размерами верхней крышки. А сами эти опоры можно изготовить из прямоугольного бруса 12 на 12 см или же взять в их качестве круглый лес. Правда, последний вариант не будет очень надежным.

Важное значение имеет и высота рабочей поверхности столярного верстака, так как от этого показателя зависит удобство выполнения столярных манипуляций. Поэтому верхний срез опор наиболее оптимально будет установить на уровне опущенных рук. Ведь в процессе монтажа крышки общая высота столярного верстака увеличится на сантиметров 10, а значит — работать за таким столом будет вполне комфортно.

Шаг 3 — монтаж.

Вертикальные бруски устанавливаются в предварительно выкопанную лунку, причем устанавливаются ровно, используя строительный уровень. Далее они попарно соединяются — с помощью широких досок.

К вертикальным брускам поперечные доски закрепляют длинными саморезами.

Затем на торцы опор с помощью саморезных шурупов (гвозди здесь не подойдут, так как удары по ним молотком могут спровоцировать сдвиг каркаса конструкции) монтируется рабочая поверхность.

Все. Столярный верстак своими руками готов к использованию.

Столярный верстак своими руками видео

Рекомендую прочитать:

podmasterij.ru

Как сделать столярный верстак своими руками

Когда мы затеваем ремонтные работы или же попросту желаем обустроить свой дом, то перед нами нередко возникает целый ряд проблем и препятствий. И если подходить к такому вопросу профессионально, то начинать следует именно с правильного оборудования нашего рабочего места. И для того, чтобы максимально эффективно производить все необходимые работы по дому, следует в первую очередь позаботиться о столярном станке.

Столярный верстак своими руками

Вполне в ваших силах соорудить столярный станок собственноручно, ведь это, помимо того, что в вашем хозяйстве появится весьма полезная вещица, является еще и ценным опытом, так сказать, повышением квалификации. И если уж со столярным станком вы справитесь, то сомневаться в успехе своих дальнейших начинаниях смысла уже не будет.

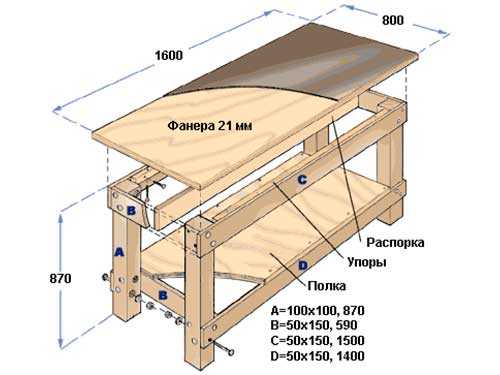

Схема столярного станка

Итак, приступаем к работе.

Что нам понадобится в процессе сооружения?

Для начала определим, что столярный станок — это некая разновидность обычного стола, созданная для удобства работы с древесиной. Минимальная высота для такого станка — около 70 сантиметров.

Разумеется, в процессе работы нам потребуются пиломатериалы. Желательно запастись строганным брусом, предварительно обработанным и изготовленным в едином размере (для этого понадобится рейсмусный станок). Таким образом, существенно облегчится сооружение каркаса конструкции — своего рода основания всего станка, который должен обладать максимальной прочностью. Для фиксации жесткости нам понадобятся клиновые элементы, которые будут забиваться в соответствующие отверстия на стяжках царги. Подобная нехитрая манипуляция позволит вам, если возникнет необходимость, крайне быстро демонтировать конструкцию.

Каркас столярного станка

Отметим, что главным условием любого рода станка является именно функциональность, которую следует выдвигать на первое место при собственноручном изготовлении верстака. За ним должно быть максимально удобно и легко.

Далее мы поэтапно опишем весь процесс изготовления.

Сооружаем столярный верстак

Первый этап.

Все перемычки необходимо врезать в ножки, после чего зафиксировать их шурупами или клеем. В качестве крышки нам послужит уже готовое полотно с размерами 40 на 610 на 1980 миллиметров. Отмечаем высоту установки, сверившись с вашим ростом.

К нижним перемычкам фиксируем рейсмус. К поверхности стола придавливаем струбцину и вырезаем на ней соответствующие отметки, используя для этого пилку с мелкими зубцами. Там, где будет паз, проделываем несколько вертикальных отметок. Все лишнее убираем при помощи стамески. Все это необходимо проделывать с каждой из четырех ножек.

Далее нам нужно собрать сам верстак.

Верстак — фото

К каждой ножке должны быть аккуратно подогнаны перемычки. Для крепления этих перемычек следует использовать шурупы, длина которых составляет 6.5 сантиметра. Начинаем с нижних, а закачиваем верхними. Существует вариант и более простой конструкции, в которой не требуются никакие пазы, а перемычки будут напрямую крепиться к ножкам посредством тех же шурупов. В таком случае они должны несколько выступать за ножку (примерно на еще одну свою толщину).

Третий этап.

Собственно, торцевая рама конструкции собирается таким же образом (о чем можно судить по изображению ниже).

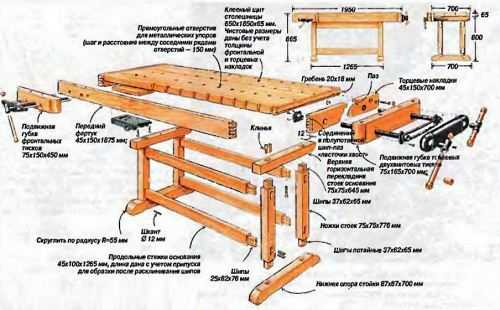

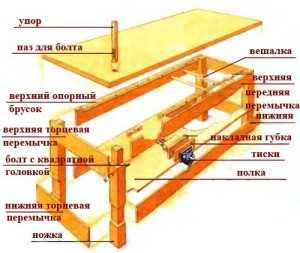

Элементы столярного станка

Четвертый этап.

Боковые рамы фиксируем в горизонтальном положении и устанавливаем перемычки (для их крепления используем тот самый способ). Каждая перемычка крепится тремя шурупами.

Далее мы очищаем каркас, делая это так, чтобы все — и кромки, и верхние перемычки — были на одном уровне. Потом берем два бруска, длина которых будет составлять длину между ножками нашей конструкции, один из них крепим сзади, а другой — к крышке. Крышку необходимо размещать таким образом, чтобы задняя ее часть выступала за пределы на 1.2 сантиметра. Для фиксирования крышки используем струбцины.

Пятый этап.

Пришла очередь крепления тисков. Измеряем тиски, снимаем крышку и проделываем соответствующее отверстие лобзиком. Бруски, которые будут проходить в этом месте, также необходимо опилить. Ставим крышку обратно, фиксируя ее клеем (можно использовать все те же пресловутые шурупы) и устанавливаем тиски (для этого понадобится проделать сквозные отверстия в крышке и брусках). Важно: под головками шурупов обязательно нужно размещать шайбы!

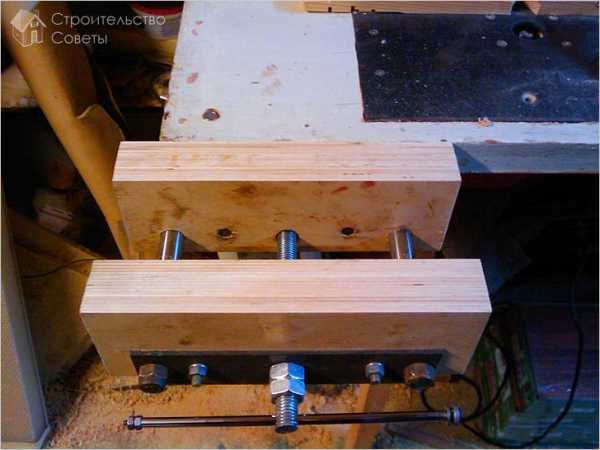

Тиски для столярного верстака

Собираем верстачные тиски

Прикручиваем тиски к столешнице

Шестой этап.

В конце можно установить накладные губки, которые предназначены для того, чтобы обрабатываемая деталь не повредилась в ходе обработки. Их нужно приклеить к стальным губкам.

Возможность демонтажа

Также хотелось бы отметить, что не во всех случаях имеет смысл сооружать монолитную конструкцию. Нередко человеку банально не хватает места, поэтому еще на подготовительном этапе следует выяснить, будет ли верстак перемещаться, или же он устанавливается навеки. Если его демонтировать, то он будет занимать гораздо меньше места.

Видео — схема сборки верстака
