Столярный верстак своими руками: чертежи, описание и видео

Перейти к содержимому

Содержание: [скрыть]

1. Конструкционные особенности
2. Типы верстаков
3. Материал изготовления
4. Подготовительный этап
5. Инструменты и материалы
6. Инструкция по сборке

Верстак столярный, или токарный, — массивный, устойчивый, стационарный или переносной рабочий стол. На нем ручным или электрическим оборудованием обрабатывают заготовки различного калибра. Для обеспечения надежной фиксации инструмента столешница снабжается технологическими отверстиями.

Конструкционные особенности

Верстаки для домашних мастерских должны быть удобными в использовании, включать полки, ящики. Конструкция:

• несущая рама на четырех ножках;
• столешница из дерева или металлического листа;
• тумбочка (одна или несколько) для хранения приспособлений, запчастей.

Тумбочки устанавливаются по краям рабочей поверхности, часто снабжаются полками, выдвижными ящиками.

Гараж или мастерская, где будет установлен столярный стол, должен иметь розетку для включения стационарной поворотной лампы направленного света. Светильник обычно закрепляют на стене или непосредственно на рабочей поверхности — верстачной доске.

Типы верстаков

Столы бывают:

• столярными,
• слесарными.

В первом случае конструкция состоит из металлического или деревянного каркаса и деревянной столешницы. Не подходит для обработки металлических заготовок, при обтачке которых используется машинное масло: деревянный верстак впитывает маслянистую жидкость. К тому же металлическая стружка быстро приводит крышку в негодность.

Второй вариант — универсальный верстак. Его столешница из оцинкованного железа подойдет для работы с деревом и металлами. Конструкция более устойчива, вынослива, выдерживает усиленное давление.

На ней можно делать заточку, шлифовку, распил, резку заготовок. Верстак может быть монолитным и раскладным. Чертеж самодельного верстака представлен на изображении.

Материал изготовления

Чтобы сделать самодельный столярный верстак, потребуется обрезная доска или листовой металл. Металлический стол более устойчив к механическому воздействию, но его сложно собрать.

Для изготовления верстака из металла необходимо составить чертеж с размерами отдельных элементов. При сборке верстака складного или цельного из доски понадобится обычный набор инструментов.

Металлический образец тяжелый, деревянный не очень вынослив. Можно совместить эти два материала в одном изделии: изготовить рабочий стол из дерева, столешницу усилить тонким листом железа.

Подготовительный этап

Сначала нужно определить форму и габариты верстака, выбрать место его установки.

Чтобы рабочее место всегда было хорошо освещено, свет должен падать слева или прямо. Часто розетки с удлинителем монтируют на поверхности верстака.

Длина столешницы должна быть достаточной для обработки заготовок, размещения инструментов.

Оптимальные параметры ширины — 50–60 см. Один край стола обычно используют для работ с циркулярной пилой, другими электроинструментами. Поэтому там фиксируют предохранительную планку с выступом 20–30 см.

От высоты верстака зависит удобство при работе. Для того чтобы определить этот параметр, нужно встать прямо, согнуть руки в локтях. Расстояние от пола до согнутых в локтях рук — оптимальное для стационарного или складного верстака.

Инструменты и материалы

Потребуется:

• сварочный аппарат;
• угловая шлифовальная машинка с пильным кругом, предназначенным для резки металла;
• дрель, шуруповерт;
• уровень, рулетка
• сварочный аппарат, набор электродов;
• электрический лобзик для распиливания фанеры.

Материалы:

• Металлический уголок, полоска стали толщиной 4 мм.
• Листовая сталь толщиной 2 мм. Из нее изготавливаются направляющие для ящиков, верхнее покрытие столешницы.
• Доска деревянная толщиной 50 мм, шириной 25 см для рабочей поверхности.
• Фанера толщиной 15 мм. Предназначена для ящиков, стенок верстака.
• Крепежные элементы: саморезы по металлу, анкерные болты, шурупы.
• Двухмиллиметровая труба квадратного сечения.
• Краска для окрашивания деревянных и металлических поверхностей.

Из обрезных досок сооружают столешницу, полки, полоски стали пригодятся для изготовления окантовочных бортиков

.

Инструкция по сборке

Для начала из металлического уголка делают 4 одинаковые ножки. Опоры в верхней части соединяются аналогичным уголком при помощи сварочного аппарата. Должна получиться конструкция 50 х 100 см. Для обеспечения столу дополнительной жесткости на высоте 10–15 см от пола приваривают куски уголка. По желанию можно предусмотреть стойки, служащие креплением для выдвижных ящиков, полок.

Деревянные доски необходимо уложить на остов, плотно зафиксировать болтами, предварительно снабдив металлический каркас и сами доски технологическими отверстиями для крепежных элементов.

Деревянные столешницы не выдерживают усиленные нагрузки. Для защиты используют оцинкованное железо подходящего размера. Его закрепляют поверх досок саморезами.

При резке металлические края часто покрываются заусеницами. Для безопасности их рекомендуется отшлифовать напильником.

Для большей устойчивости ножки в нижней части можно снабдить металлическими пластинами с отверстиями для крепежей. Также рекомендуется прикрутить верстак к полу. На стороне конструкции, примыкающей к стене, часто устанавливают металлический экран. На нем удобно размещать мелкий инструмент.

Похожая запись

You missed

Adblock
detector

Верстак столярный своими руками: чертежи и сборка

Сегодня будет говориться про то, как сделать верстак столярный своими руками, чертежи, которые необходимы для сооружения, также будут упомянуты. Ведь каждый мастер, который привык к работе на дому, должен иметь удобное рабочее место. Почему именно самодельный вариант? Да все потому, что качественное европейское устройство стоит больших денег, а китайского производства носят дурную славу. Сделать столярный верстак своими руками не составит больших усилий, в отличие от слесарного верстака. Сконструировать слесарный верстак своими руками куда сложнее, так как он более функциональный и требует использования материалов, которые не будут впитывать различные масла.

Содержание

• 1 Важные характеристики
• 2 Выбор материала
• 3 Проведение монтажа

Важные характеристики

По факту это обычный стол, который оснащен различными креплениями и местом под хранение инструмента. Высота верстака зависит от роста человека, который будет за ним работать. Стол должен быть удобным, чтобы работающий за ним не сутулился. При этом высота стола не должна быть слишком большой, работа с согнутыми в локтях руками весьма неудобна. Важным показателем является удобство, все крепления должны быть размещены определенным образом для комфортной работы. Оснащение стола зависит от задач, которые будут на нем выполняться.

Что касается ширины и длины, то здесь стоит отталкиваться от размеров мастерской. В идеальном варианте длина достигает порядка 2 м, а ширина около 1 м. Главным в вопросе определения размеров является удобное расположение в помещении и комфорт работающего человека. Верным и практичным решением станет сооружение ящиков под рабочей плоскостью верстака.

Верстак можно сконструировать двух типов: стационарный или сборный. Что касается слесарного верстака, то сборным он быть не может из-за своей массивности. Во втором случае верным решением станет выбор более легких и тонких материалов. Рекомендуется соорудить столешницу, которую можно легко открутить. А также монтировать складные ножки.

Что касается расположения в мастерской, то рекомендуется выбрать место у окна. Это послужит дополнительным освещением. Над рабочим местом стоит установить светильник, рекомендуются лампы дневного света, так как от них глаза меньше устают.

Возле стола должны располагаться минимум 2 розетки для подключения электрооборудования. Запрещается оставлять незащищенными провода вблизи рабочего места.

Выбор материала

Первым делом стоит соорудить каркасную основу. На этом этапе нужно четко определить размеры верстака. Рекомендуется использование деревянного строганного бруса, для ножек 100 см на 70 мм, а для перемычек 100 см на 40 мм. Саму рабочую плоскость (столешницу) можно сделать из досок либо же использовать старую дверь. Рекомендуемым вариантом будет прибегнуть к ламинированному ДСП. В монтаже всей конструкции рекомендуется применять твердые и тяжелые породы дерева, такие как дуб и бук. Они придадут верстаку устойчивости, и работать на нем станет куда приятней и удобней. Для крепежной системы подбирают материал в зависимости от вида конструкции: стационарной или разборной. В основном используют: гвозди, саморезы, болты и гайки.

На любом верстаке должны находиться тески. Оптимальным вариантом будет установка сразу двух. Одни располагаются на короткой стороне верстака, справа. Их можно будет использовать для зажатия длинных заготовок. И также установить слева, у дальнего угла. Эти тески будут предназначены для зажатия коротких заготовок. Такое расположение максимально обеспечит удобство работы с различными заготовками. Рекомендуется выбирать тески с шириной губок не менее 175 мм.

Проведение монтажа

Верстак столярный своими руками сооружается в два этапа. На каждом из них должны присутствовать чертежи конструкции, где четко будут указаны все размеры. Пример можно увидеть на фото.

На первом этапе собирается каркасное основание, от которого и будет зависеть высота верстака. Само основание представляет собой раму из бруса, которая имеет максимальную жесткость. Для этого устанавливаются горизонтальные распорки, чтобы ножки стола не ходили. На перемычки можно установить ящики для хранения инструмента и материалов.

Сам брус основания крепится между собой по системе «шип-паз», все соединения надежно проклеиваются. Если нет возможности проклейки, то стыки стоит скрепить при помощи саморезов. Если планируется разборная конструкция, то для крепления лучше всего использовать металлические уголки. При изготовлении всех элементов стоит обращать внимание на чертежи и не отклоняться от них. Если верстак будет стационарным, то для большей устойчивости рекомендуется прикрепить его к стене. Это даст дополнительную жесткость.

При изготовлении столешницы стоит решить, из чего же она будет конструироваться: из отдельных досок или же из цельного куска ДСП. Если выбор пал на доски, то стоит придерживаться следующих рекомендаций. К доскам с нижней стороны крепятся три бруса, чтобы создать цельную конструкцию. Размер столешницы должен превышать размер основания на несколько сантиметров. При окончании работы столешница тщательно шлифуется, а после обрабатывается защитным раствором, например, олифой, после чего крепится к основанию. Рекомендуется крепеж на металлические уголки.

На следующем этапе крепятся все необходимые приспособления. Тески устанавливаются с торца верстака, под них стоит сделать углубления, чтобы зажимы после установки сравнялись с уровнем столешницы. Не рекомендуется располагать тиски у самого угла, так как он может быть сорван при сильном воздействии. Должна быть заранее разработана схема, на которой будет указано место, где будут расположены упоры. Напомним, что их стоит устанавливать из расчета удобства для рабочей руки мастера.

Как стало понятно, соорудить слесарный верстак своими руками куда сложнее, чем столярный. Но и второй вариант станет отличным выбором для домашней мастерской.

Как сделать столярный верстак своими руками

Содержание

• 1 Что нам понадобится в процессе сооружения?
• 2 Сооружаем столярный верстак
• 3 Возможность демонтажа
• 4 Видео – схема сборки верстака

Когда мы затеваем ремонтные работы или же попросту желаем обустроить свой дом, то перед нами нередко возникает целый ряд проблем и препятствий. И если подходить к такому вопросу профессионально, то начинать следует именно с правильного оборудования нашего рабочего места. И для того, чтобы максимально эффективно производить все необходимые работы по дому, следует в первую очередь позаботиться о столярном станке.

Столярный верстак своими руками

Вполне в ваших силах соорудить столярный станок собственноручно, ведь это, помимо того, что в вашем хозяйстве появится весьма полезная вещица, является еще и ценным опытом, так сказать, повышением квалификации. И если уж со столярным станком вы справитесь, то сомневаться в успехе своих дальнейших начинаниях смысла уже не будет.

Схема столярного станка

Итак, приступаем к работе.

Что нам понадобится в процессе сооружения?

Для начала определим, что столярный станок — это некая разновидность обычного стола, созданная для удобства работы с древесиной. Минимальная высота для такого станка — около 70 сантиметров.

Разумеется, в процессе работы нам потребуются пиломатериалы. Желательно запастись строганным брусом, предварительно обработанным и изготовленным в едином размере (для этого понадобится рейсмусный станок). Таким образом, существенно облегчится сооружение каркаса конструкции — своего рода основания всего станка, который должен обладать максимальной прочностью. Для фиксации жесткости нам понадобятся клиновые элементы, которые будут забиваться в соответствующие отверстия на стяжках царги. Подобная нехитрая манипуляция позволит вам, если возникнет необходимость, крайне быстро демонтировать конструкцию.

Каркас столярного станка

Отметим, что главным условием любого рода станка является именно функциональность, которую следует выдвигать на первое место при собственноручном изготовлении верстака. За ним должно быть максимально удобно и легко.

Далее мы поэтапно опишем весь процесс изготовления.

Сооружаем столярный верстак

Первый этап.

Все перемычки необходимо врезать в ножки, после чего зафиксировать их шурупами или клеем. В качестве крышки нам послужит уже готовое полотно с размерами 40 на 610 на 1980 миллиметров. Отмечаем высоту установки, сверившись с вашим ростом.

К нижним перемычкам фиксируем рейсмус. К поверхности стола придавливаем струбцину и вырезаем на ней соответствующие отметки, используя для этого пилку с мелкими зубцами. Там, где будет паз, проделываем несколько вертикальных отметок. Все лишнее убираем при помощи стамески. Все это необходимо проделывать с каждой из четырех ножек.

Далее нам нужно собрать сам верстак.

Верстак – фото

К каждой ножке должны быть аккуратно подогнаны перемычки. Для крепления этих перемычек следует использовать шурупы, длина которых составляет 6.5 сантиметра. Начинаем с нижних, а закачиваем верхними. Существует вариант и более простой конструкции, в которой не требуются никакие пазы, а перемычки будут напрямую крепиться к ножкам посредством тех же шурупов. В таком случае они должны несколько выступать за ножку (примерно на еще одну свою толщину).

Третий этап.

Собственно, торцевая рама конструкции собирается таким же образом (о чем можно судить по изображению ниже).

Элементы столярного станка

Четвертый этап.

Боковые рамы фиксируем в горизонтальном положении и устанавливаем перемычки (для их крепления используем тот самый способ). Каждая перемычка крепится тремя шурупами.

Далее мы очищаем каркас, делая это так, чтобы все – и кромки, и верхние перемычки — были на одном уровне. Потом берем два бруска, длина которых будет составлять длину между ножками нашей конструкции, один из них крепим сзади, а другой — к крышке. Крышку необходимо размещать таким образом, чтобы задняя ее часть выступала за пределы на 1.2 сантиметра. Для фиксирования крышки используем струбцины.

Пятый этап.

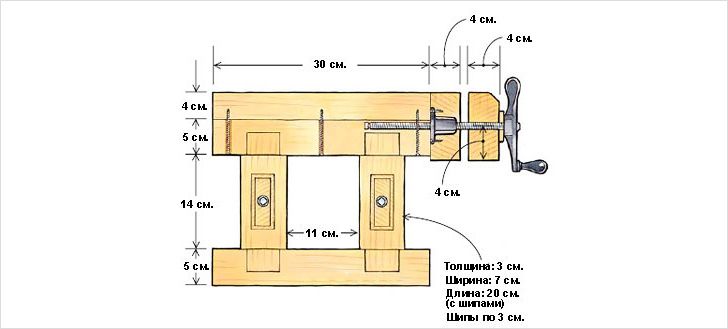

Пришла очередь крепления тисков. Измеряем тиски, снимаем крышку и проделываем соответствующее отверстие лобзиком. Бруски, которые будут проходить в этом месте, также необходимо опилить. Ставим крышку обратно, фиксируя ее клеем (можно использовать все те же пресловутые шурупы) и устанавливаем тиски (для этого понадобится проделать сквозные отверстия в крышке и брусках). Важно: под головками шурупов обязательно нужно размещать шайбы!

Тиски для столярного верстака

Собираем верстачные тиски

Прикручиваем тиски к столешнице

Шестой этап.

В конце можно установить накладные губки, которые предназначены для того, чтобы обрабатываемая деталь не повредилась в ходе обработки. Их нужно приклеить к стальным губкам.

Возможность демонтажа

Также хотелось бы отметить, что не во всех случаях имеет смысл сооружать монолитную конструкцию. Нередко человеку банально не хватает места, поэтому еще на подготовительном этапе следует выяснить, будет ли верстак перемещаться, или же он устанавливается навеки. Если его демонтировать, то он будет занимать гораздо меньше места.

Видео – схема сборки верстака

Бесплатные видеоролики по деревообработке — онлайн-проекты, методы и инструменты

Бесплатные видеоролики

Смотрите и учитесь онлайн

Вы найдете нашу библиотеку бесплатных видеороликов по деревообработке, перечисленных ниже. Мы выпускаем их вместе с нашим блогом, чтобы дать представление о методах обработки дерева полностью вручную.

Смотрите беседы об инструментах, видеоролики о проектах и учебные пособия по столярным работам.

А если вы серьезно относитесь к обучению — просмотрите наши видео премиум-класса:
Онлайн-курсы по деревообработке — для столяра с ручным инструментом

---

4 июня 2022 г. Автор: Ричард Магуайр 15 комментариев

Именно тогда я, наконец, дошел до того, чтобы начать некоторые из этих вопросов и ответов. Это немного странный мяч, но это то, о чем много просят. Я также вижу, что эта проблема возникает часто… к сожалению. Проблема в расслаивании. Проблема, когда большая линия клея лицом к лицу начинает выходить из строя или отслаиваться… [Читать далее…]

Рубрики: Бесплатные видео, Советы, Верстаки

7 февраля 2022 г. Ричард Магуайр 26 комментариев

НАЖМИТЕ ЗДЕСЬ, чтобы загрузить чертеж и построить свой собственный тир! Мне нужно было смастерить новую съемочную площадку, поэтому мы превратили ее в видео! Существует множество дизайнов и подходов к созданию стенда для стрельбы, но, как и следовало ожидать от нас, этот очень прост.

Готовая вещь… [Читать далее…]

Рубрики: Бесплатное видео

28 января 2022 г. By Richard Maguire 16 комментариев

[Видео сообщение] Фрезерный рубанок — один из тех редких инструментов, которые, кажется, всегда находятся у меня в руке, несмотря на то, что он не является необходимым в моем минимальном наборе инструментов. Он не обладает универсальностью стамески, которая может пригодиться практически для чего угодно. Но когда он подходит для работы, он обеспечивает точность… [Читать далее…]

Рубрики: Бесплатное видео, Ручной инструмент для деревообработки, Соединения для деревообработки

, 15 августа 2018 г. ЗАРЕГИСТРИРУЙТЕСЬ, чтобы посмотреть сборку самолета Free Hand [Смотрите видеоверсию выше]. Если вы вырезаете врезку и шип вручную, то, скорее всего, с первой примерки все будет не идеально. Если я быстро строю и могу уйти… [Читать далее…]

Рубрики: Бесплатное видео, Соединения по дереву

20 июля 2018 г. By Ричард Магуайр 5 комментариев

Наша серия по сборке стульев завершена. Вышеприведенное видео должно дать небольшое представление о том, чем мы занимались, и взглянуть на наш окончательный дизайн стула. Полная серия доступна за единовременную плату в размере 35,00 фунтов стерлингов. НАЖМИТЕ ЗДЕСЬ ЧТОБЫ КУПИТЬ СЕЙЧАС. Или сначала ВОЙДИТЕ, если вы уже зарегистрированы. Участник … [Читать далее…]

Рубрики: Бесплатные видео, Премиум видео

21 ноября 2017 г. By Richard Maguire 10 комментариев

Хотите вырезать тонкие ласточкины хвосты? Выберите лучшую пилу типа «ласточкин хвост» (с правильным TPI, длиной и качеством) Узнайте, что делает хорошее долото для ласточкина хвоста Вышеприведенное видео представляет собой короткий отрывок из нашей сборки стола в зале. О контексте — читайте ниже. Я был в процессе… [Читать далее…]

Рубрики: Бесплатное видео, Соединения по дереву

12 октября 2017 г. Автор: Richard Maguire 13 комментариев

Смотрите полное видео на сайте наших участников. Это доступно всем БЕСПЛАТНО! Войдите сейчас, если у вас уже есть учетная запись. ИЛИ ЖЕ Создайте бесплатную учетную запись здесь Итак… Зачем строить свой собственный деревянный самолет? Когда вы можете получить сокрушительный Stanley No 5 примерно за тридцать пять фунтов, зачем утруждать себя созданием… [Читать далее…]

Рубрики: Бесплатное видео, Создание собственных инструментов

2 сентября 2015 г. Автор Richard Maguire 40 Комментарии

ОБНОВЛЕНИЕ — теперь доступна полная сборка! Нажми для деталей. Что вам понадобится Если вы планируете строить вместе с нами, то вот что вам нужно, чтобы следовать тому же проекту Jack Plane: Утюг — я использую лезвие Hock в комплекте с утюгом (стружколомом), сделанным для станка Stanley № 4 и 5… [Читать далее…]

Рубрики: Бесплатные видео, Сделай свои собственные инструменты, Ручная деревообработка Инструменты

29 мая 2015 г. Автор Ричард Магуайр 49 Комментарии

ОБНОВЛЕНИЕ — теперь доступна полная сборка! Нажми для деталей. На этой неделе я сделал несколько ручных рубанков в рамках подготовки к предстоящей серии, в которой мы запланировали все о деревянных самолетах. Я опробовал несколько дизайнов, и вот что я думаю на данный момент. Чтобы увидеть… [Читать далее…]

Рубрики: Бесплатное видео, Создание собственных инструментов, Ручной инструмент для деревообработки

24 мая 2015 г. Автор Richard Maguire 37 комментариев

Это последнее (на данный момент) из трех видео о щупах/стружколомах. Если вы не видели другие, вы можете найти их здесь: Cap Irons & Tear Out Подготовка колпачкового утюга / стружколома Я считаю, что хорошо настроенный утюг жизненно важен для предотвращения разрыва. Это позволяет мне… [Читать далее…]

Рубрики: Бесплатное видео, Ручное строгание, Ручной инструмент для деревообработки, Техника деревообработки

Сборка простого прочного верстака, часть 1

Видео

В части 1 этой серии видео из двух частей вы узнаете, как построить основание для верстака.

Аса Кристиана, Мэтт Бергер 22 октября 2019 г.

Когда дело доходит до верстаков, есть уловка-22. Каждому плотнику нужен хороший верстак, но сложно построить традиционный верстак, не имея… как вы уже догадались… верстака. В этом выпуске «Начало работы с деревом» мы покажем вам, как построить прочный верстак, который будет служить вашей мастерской долгие годы.

Дизайн этого верстака во многом основан на одном из описанных в книге Сэма Аллена «Создание верстаков». Мы изменили столярные изделия и размеры, которые подробно описаны в измеренном чертеже и списке материалов, доступных для бесплатной загрузки плана.

Скамья изготовлена ​​из пиломатериалов и материалов, доступных в любом домашнем магазине или на лесопилке. Для его сборки вам понадобится несколько основных инструментов, в том числе фрезер , дрель и циркулярная пила 9.0108 .

Требования к верстаку

Хотя вы можете следовать нашему чертежу с размерами, мы рекомендуем настроить размеры верстака в соответствии с вашими потребностями.

Существует два распространенных способа определения высоты вашего верстака. Во-первых, это высота других поверхностей вокруг вашего магазина. Мы спроектировали наш стол так, чтобы он соответствовал высоте настольной пилы , чтобы мы могли использовать верстак в качестве опоры для разгрузки при резке больших заготовок.

Другой подход к выбору размера скамьи основан на вашем росте; чем выше вы, тем выше ваш верстак. Чтобы определить хороший рост, выпрямите руку вдоль тела, направьте ладонь к полу и измерьте расстояние от пола до ладони. Эта высота, как правило, удобна для таких задач, как ручное строгание и фрезерование.

Столярные и строительные работы

В этом первом эпизоде ​​мы сосредоточимся на строительстве базы. Во втором эпизоде ​​мы строим столешницу и прикрепляем столярные тиски.

Основание построено из высушенных в печи строительных пиломатериалов (не сырых пиломатериалов, которые влажные и могут деформироваться при высыхании). А столярная система состоит из длинных стержней с резьбой, иногда называемых анкерными стержнями, которые вставляются внутрь носилок и удерживаются на месте с помощью шайб, гаек и дюбелей.

Мы распиливаем все наши пиломатериалы по размеру с помощью циркулярной пилы и изготовленного в магазине приспособления для прямой кромки. Вы также можете использовать торцовочную или настольную пилу, если они есть в вашем магазине. Отверстия для дюбелей и болтовой системы сверлятся ручной дрелью-шуруповертом. Сверлильный станок ускорит выполнение задачи и обеспечит более высокую точность.

Ссылки по теме
Краткая история верстаков
Галерея верстаков
СКАЧАТЬ ПЛАН: Простой, прочный верстак

Советы по деревообработке, советы экспертов и специальные предложения по электронной почте

Зарегистрироваться

×

Видео из серии

• 5 августа 2019 г.

  В этом вводном видео вы узнаете, как сделать книжный шкаф из цельного дерева.

• 5 августа 2019 г.

  В этом видеоролике о строительстве книжного шкафа вы узнаете несколько советов по покупке пиломатериалов для своего проекта.

• 5 августа 2019 г.

  В этом видеоролике о создании книжного шкафа вы узнаете, как распилить кусок дерева по ширине.

• 5 августа 2019 г.

  В этом видеоролике о сборке книжного шкафа вы узнаете, как разрезать доску поперек волокон.

• 16 октября 2019 г.

  Узнайте, как с помощью фрезера и простого шаблона вырезать точные шпунты и пазы в этом видео о проекте по сборке дубового книжного шкафа.

• 16 октября 2019 г.

  Шлифование — один из важнейших этапов любого деревообрабатывающего проекта. В этом видеоролике о создании книжного шкафа вы узнаете, как отшлифовать плоские поверхности, края и изгибы.

• 16 октября 2019 г.

  В этом видеоролике о строительстве книжного шкафа вы узнаете, как раскладывать, резать (ленточной пилой или электролобзиком), шлифовать и сглаживать криволинейные поверхности.

• 22 октября 2019 г.

  Узнайте, как просверлить сквозные отверстия и направляющие отверстия для шурупов, а также спрятать шурупы с дюбелями в этом видеопроекте по сборке дубового книжного шкафа.

• 22 октября 2019 г.

  В первой части этой серии видео, состоящей из двух частей, вы узнаете, как построить основу для скамьи.

• 22 октября 2019 г.

  Во второй части этой серии видео, состоящей из двух частей, вы узнаете, как собрать столешницу и прикрепить традиционные деревообрабатывающие тиски.

• 22 октября 2019 г.

  В этом выпуске «Начало работы по дереву» мы приводим в действие наш новый простой и прочный верстак, демонстрируя 10 наших любимых приемов и аксессуаров для верстака. Эти магазинные…

Предыдущий: 10 основных инструментов макета Следующий: Сборка простого и прочного верстака, часть 2

Как спроектировать и построить столярный верстак

Ученик и подмастерье

Просто первый раз увидел видео. Его будут пересматривать снова и снова, так как есть много информации, которую нужно усвоить. Удивительно, как эффективно работает этот мастер. Все в этом верстаке служит определенной цели, и все необходимые инструменты удобно расположены. Очевидно, что этот массивный верстак является сердцем мастерской этого мастера, и все остальное в магазине вращается вокруг верстака. Отличное видеопроизводство и очень хорошо сосредоточено на предмете, рассказанном опытным мастером!

ТД

Привет, Кит, еще раз спасибо за еще одно отличное видео. Много топовых идей. Только хотелось бы, чтобы вы делали это чаще.

Ура.

Дон

Кит,

Рад видеть вас после переезда. Хотел бы я, чтобы у меня хватило тяги, чтобы устроить тебе телешоу! Я проектирую новую скамейку, и вы только что дали мне еще несколько идей. Спасибо за еще одно отличное видео.

Дон

Эрик Р

Всегда приятно видеть, что вы добавили новое видео в коллекцию. Ваши профессиональные навыки создания видео делают просмотр этой серии восхитительным и очень ценным опытом обучения. Мастерство ваших предметов на высшем уровне.

Большое спасибо.

Винс

Рад снова тебя видеть; прошло слишком много времени. Спасибо за еще одно очень информативное и профессиональное видео. Придать шероховатость столешнице — это именно тот вывод, к которому я пришел после двадцати лет «скольжения».

Джек

Отличное видео! Большое спасибо!

Джон Верро (он же Johnny_Vee)

Это было потрясающе. Это дало мне несколько отличных идей и вдохновило однажды сделать свой собственный жим. Возможно, моим направлением будет гибридное комбо любого рода.

Большое спасибо за видео и вдохновение.

Кори

Я всегда слежу за новой публикацией на сайте woodtreks.com. Я так много узнал из всех ваших постов. Я новичок в деревообработке, но видеоролики, которые вы создаете, всегда вдохновляют меня и подпитывают мое желание делать все, что я могу, пока позволяют деньги и время. Спасибо за обучение тех из нас, у кого в противном случае никогда не было бы возможности работать вместе с такими мастерами своего дела.

Роб Поркаро

Привет, Кит,
Вы снова сделали это — полезный, интересный контент и очень красиво оформленный.
Спасибо, продолжайте в том же духе.
Роб

Майкл Д.

Спасибо за красиво снятое видео! Было интересно услышать мнение Патрика о скамье, вычищенной зубчатым рубанком, — думаю, я мог бы попробовать это сам, чтобы увидеть, как мне это нравится (достаточно легко отменить, если я передумаю).

Крис

Я просто хотел написать, чтобы поблагодарить вас за такие замечательные видео и отличный сайт! Мне 28 лет, я живу недалеко от Атланты, и у меня было такое же начало работы по дереву, как и у вас (на вашей странице «За кулисами»). нравится, пока другие дети играют в видеоигры. Я смотрю все ваши видео и все они потрясающие. Я не встречал ни одного, который не был бы наполнен информацией. С тех пор, как я узнал о вашем сайте вчера, я смотрю видео подряд, и они совершенно внушают благоговейный трепет. Я действительно ценю время, которое вы вложили в них, а также усилия и количество их, которые вы имеете в Интернете, если уж на то пошло.

Просьба снять видео о вашем европейском верстаке. Я видел это на видео с ручным рубанком, и, поскольку я новый домовладелец, мне повезло, что у меня есть большой подвал, который я превращаю в свой первый магазин (я был в армии в течение 4 лет, и мне пришлось сделать перерыв в работе с деревом). работает во время надзора). В любом случае, моим первым большим проектом (прежде чем я смогу заняться более мелкими проектами) будет верстак, и мне нравится ваш внешний вид и качество сборки (из того немногого, что вы можете увидеть в этом видео). Я просмотрел ваш сайт, и я не думаю, что вы выделили эту скамейку. Я хотел бы сделать один с деревянными тисками, такими как скамья Эдвардса, и я думаю, что у вас есть эта функция. Но я тоже не могу найти деревянные тиски. (Какие-нибудь онлайн-ресурсы, которые вы можете порекомендовать, которые продают их?) Я также искал в сети, но безрезультатно. В любом случае, вернемся к делу: из какого дерева сделана ваша столешница и каков был процесс создания столешницы и скамьи? Верх приклеен толстым штоком и как это было сделано? Вы просверливали отверстия для собак скамейки или использовали долбёжку или что-то подобное? Я думаю, что это сделало бы большое видео и ЛЮБИЛО бы видеть его.

Спасибо за все, что вы делаете, и продолжайте в том же духе!

Примечание Кита:

Привет, Крис:

Спасибо, что написали и рассказали мне немного о себе, спасибо за вашу службу и добро пожаловать домой.

Также спасибо, что предложили мне сделать еще одно видео о верстаке. Я думаю, что это отличная идея, и она у меня есть в моем списке дел. Я должен признаться, что у меня нет определенного времени, поэтому я прошу вашего терпения.

По крайней мере, сейчас (поскольку это видео о скамейке Патрика, а не моей) я могу дать вам несколько идей по конструкции моей скамьи. Хвостовые тиски были построены с использованием массивного стального винта немецкого производства и соответствующего механизма. Лицевые тиски также были произведены в Германии и несколько необычны тем, что имеют двойные металлические винты для предотвращения перекосов. Я построил скамейку несколько лет назад и купил тиски у Lie Nielsen. Оказывается, они больше не продают эту немецкую фурнитуру и теперь начали производить собственную линейку тисков и метизов. Мне очень нравится железо, которое я использовал, но, к сожалению, мне не удалось определить немецкого производителя (даже в то время). Так что остается загадкой, кто является настоящим источником и производят ли они все еще пороки. Должен отметить, что тиски были несколько дорогими, но точную цену я не помню.

Что касается вашего интереса к деревянным тискам, вроде тех, что использовались на скамье Патрика, я не знаю, где их найти сегодня. Хотел бы я это сделать. (ОБНОВЛЕНИЕ: см. комментарии ниже для источников деревянных тисков).

На ваш вопрос о столешнице моей скамьи: она сделана из твердого клена, добытого в восточном Огайо/западной Пенсильвании. Это страна амишей, и в этом районе есть несколько хороших лиственных лесов. Доски были толщиной 12/4 и шириной 12″ или около того, с хорошим прямым волокном — плоские пиломатериалы. Вам придется покопаться, чтобы найти этот тип древесины, особенно толщину — в большинстве дворов ее нет. Я разорвал его на 7-футовые полоски, которые в итоге стали размером 2,5″ x 3,5″ (с более длинным размером, идущим вертикально, когда я их склеивал. Конечным результатом было то, что верх показывает вертикальное/распиленное на четверть зерно. Конечно, цель состояла в том, чтобы сделать столешницу устойчивой.О конструкции довольно много деталей, особенно в отношении того, как верхняя часть хорошо расширяется в инструмент. Я хотел бы дать больше деталей прямо сейчас, но, к сожалению, это слишком много, чтобы вдаваться здесь . Наконец, что касается вашего последнего вопроса, я вручную выточил отверстия для собак. Я также вручную выточил ласточкины хвосты, используемые на концах макетной платы, и пазы, используемые на основании эстакады, сделанной из вишни. скамья таким образом труд любви.

Опять посмотрю делать видео на эту тему, но дату пока не обещаю. Желаю вам успехов в строительстве собственной скамейки. Позвольте мне сказать, что я хотел построить скамейку много-много лет. И я построил много вещей, используя довольно плохие заменители скамейки, но мне удалось выжить. Так что, если вы не построите его сразу, не отчаивайтесь. Всегда приятно иметь цель, к которой нужно стремиться. Удачи, и я надеюсь, что я был полезен.

Кенни

Этот комментарий адресован Крису, который спрашивает о конструкции верстака.

По этой ссылке http://www.workbenchdesign.net/index.html
Вы найдете всю информацию, необходимую для изготовления первоклассного станка, а также источник винтов для деревянных тисков и некоторые самое лучшее, что можно купить за деньги. Посмотрите на Lake Erie Toolworks или http://www.bigwoodvise.com/, так как они оба продают очень хорошие деревянные шурупы. Есть также несколько компаний, которые продают наборы для нарезания резьбы по дереву, так что вы также можете сделать свой собственный. http://www.bealltool.com/products/threading/ Beall Tool продает инструмент, которым я пользуюсь сейчас, и я считаю, что он, вероятно, лучший доступный среднему плотнику.

Что касается металлических тисков, Veritas производит хорошие тиски с двойным винтом, хотя после тестирования одного из собственных тисков с двойным винтом Lie-Nielsen во время моего визита туда в прошлом месяце я должен сказать, что не думаю, что вы могли бы сделать лучше. У Veritas есть свои достоинства, но LN просто сверхпрочен и построен с исключительным вниманием к деталям и очень качественной обработкой.

Компания Lie-Nielsen также продает винт для плечевых тисков, и я думаю, что они также продают зажим для плечевых тисков, чего я больше нигде не видел.

И если вы когда-нибудь решите купить скамейку, а не строить, Lie-Nielsen — то, что вам нужно. Да, они дорогие, но они построены лучше, чем почти любая другая коммерческая скамья, и многим столярам будет трудно сравниться с ними по качеству и прочности конструкции. Они предлагают 3 версии, каждая из которых может быть настроена различными способами в соответствии с потребностями пользователя: Roube, европейская скамья и копия скамьи Дэвида Чарльзворта.

Удачи, я надеюсь, что вы увидите это и получите эту информацию, поскольку я знаю, что это поможет. По крайней мере, так было, когда я строил свою скамью.

Последний совет: перестраивайте все, о чем идет речь. Лучше быть слишком тяжелым и слишком сильным, чем слабым и гибким. Как только вы получите скамью весом до 300 фунтов или около того, она не будет двигаться, если только вы сами НЕ ХОТИТЕ, чтобы она двигалась. Очень хорошая вещь в верстаке.

Кенни

Джастин

Недавно я стал фанатиком ручного инструмента, и эти видео — одни из лучших, которые я когда-либо видел… очень вдохновляют. В подвале дома, в котором я вырос, есть старый верстак с ножными тисками, возможно, такой же старый, как и сам дом (1847 г.). Мне нужно пойти посмотреть на него поближе!

Джефф Домбровски

В дополнение к комментарию Кенни выше, прямая ссылка на Lake Erie Toolworks для получения самых больших винтов с тисками для дерева, доступных сегодня, находится по адресу http://www.LakeErieToolworks.com.

Кит Мигель

Я хочу поблагодарить вас за публикацию этого видео, так как я много лет интересовался скамьей мистера Эдварда и другими подобными ей. Вдохновение, которое дает это видео, значит для меня больше, чем вы можете себе представить. Я с нетерпением жду возможности увидеть больше. Спасибо

Дин

Отличный дизайн. Могу я получить копию чертежей? или можно их купить? Спасибо.

Примечание Кита: К сожалению, в настоящее время нет официальных чертежей этой скамьи. Возможно, в будущем мы сможем объединить их, но я не думаю, что это произойдет в ближайшее время. Спасибо, что спросили.

Том Гиббонс

Несколько лет назад имел удовольствие наблюдать, как Фрэнк Клаус делает ящик из вишни. Вырежьте дерево, обстругайте, (сделайте) штифты и хвосты и соедините их вместе. Очень быстро и точно. Это было на шоу в Сомерсете.

Эдвард

Отличное видео. Новичок на вашем сайте и в деревообработке, но обязательно вернусь. Я заинтересовался деревообработкой из-за Norm (известность PBS), но больше склоняюсь к ручным инструментам, ничего против силы, конечно.

Примечание Кита: Добро пожаловать на борт!

Рейнхардт

Думаю, пора передвинуть мою скамью от стены в центр магазина, чтобы я мог работать с обеих сторон. Спасибо за видео, которое заставило меня переосмыслить то, как я работаю.

Железный человек

Убойная деревянная скамейка. Как раз то, что я планирую построить. Я отсидел в Голландии в армии в 70-х. Я тоже ездил во Францию ​​в то время. Я ЛЮБЛЮ включение обоих дизайнов. Я небольшая морская / судостроительная компания в Орегоне, и я буду выполнять много радиусных и эпилиптических работ через паровую камеру. Я строю из большого баллона с пропаном — я думаю сделать Собаки или дюбели на моей скамье для некоторых из наиболее распространенных из них.

Есть рабочий чертеж, которым вы не против поделиться?
Однако я свяжусь с немецкой компанией для винта и оборудования.

Попутный ветер Йе,
Железный человек

Примечание Кита: я совершенно уверен, что у Патрика нет рисунков. Извиняюсь. И эй, наслаждайтесь строительством этой скамейки!

Железный человек

У меня готовы бревна красного кедра для мельницы на улице. Я обрежу их до 10″ x 10″ для верхней части. У меня есть 2 черных ореха 4/10 X 8 футов, которые будут хвостовой частью. Я, вероятно, буду использовать пространство внизу для системы ящиков с палисандровым деревом (извините, преимущество парня в том, что он живет на реке в Орегоне — я получаю много дерева в ноябре / декабре), которое я припас для передней части шкафа. ящики.

Спасибо, Железный Человек

Бенджамин

Мы наткнулись сюда с другой веб-страницы и подумали, что я должен проверить.
Мне нравится то, что я вижу, так что теперь я слежу за тобой. С нетерпением ждем повторного просмотра вашей веб-страницы.

Дэвид Моултон

Есть ли набор чертежей, которые можно загрузить и распечатать или купить и прислать мне по почте или через UPS, чтобы построить эту великолепную скамью? Я уехал на пенсию в Таиланд, поэтому очень трудно достать хорошие инструменты, и я пытаюсь восстановить здесь свой магазин. Любая помощь будет принята с благодарностью. С уважением, Дэвид.

Примечание Кита: извините, что у меня нет планов на эти скамейки. Есть несколько очень хороших книг на эту тему, которые могут быть вам полезны.

Кристиан

Я унаследовал очень похожую скамейку, которая принадлежала моему словенскому деду, и, хотя недостаток был очевиден, это видео было невероятно полезным для всех других маленьких хитростей, которые он применил к своей рабочей поверхности. Большое спасибо за знания.

Джек

Я хотел бы построить верстак, как тот, который построили вы. в нем есть все. У вас есть планы, которые я могу купить, и видео к ним?
отличная работа. Джек

Кейт Примечание: Привет, Джек. Если вы имеете в виду скамейку запасных Патрика, я уверен, что у него нет планов. У меня также нет планов относительно моей скамьи, если вы имели в виду мою скамью, которую можно увидеть в некоторых других видео на этом сайте. В настоящее время у меня нет видео, в котором рассказывается о конструкции скамейки в стиле скамейки. Есть вероятность, что в будущем я смогу его создать.
