Как самому сделать окно из дерева

Окна из дерева своими руками

Многие умельцы, делая ремонт, не прибегают к услугам специалистов, но многое все равно покупают, например, окна. А зря, ведь при наличии определенных знаний и опыта, обычный человек самостоятельно может их сделать. Сделать окна из дерева своими руками — довольно длительный и трудоемкий процесс. Но зато вы будете уверены, что перед вами окна из действительно экологически чистого материала, да и себестоимость окна выходит намного ниже.

Как сделать окно из дерева?

  1. Прежде всего, нужно выбрать древесину. Самые распространенные породы, используемые для изготовления деревянных окон – это сосна и лиственница. Они легкие, просты в обработке и обладают высокими эксплуатационными свойствами. Невозможно ответить на вопрос, из какого дерева окна лучше. Все обладают своими достоинствами и недостатками.

Дерево необходимо хорошо просушить, чтобы потом поверхность не покоробилась. Доска не должна иметь сучков и деформированных мест.

  • На втором этапе нужно сделать короб окна. Соединить его детали следует неподвижно и прочно. Ведь короб крепится в оконном проеме и на него падает основная нагрузка.

    Для соединения используют специальные пазы, промазанные столярным клеем, и деревянные стержни длиной не менее 3 см. Необходимо следить, чтобы точно соблюдался угол в 90 градусов. Короб нежелательно устанавливать вплотную к стене, чтобы он не подвергался деформации. Закрепляют его с помощью саморезов, а щели между ним и стеной заполняют монтажной пеной.

  • Теперь приступают к подготовке трехслойного бруса для изготовления рамы. Необходимо придать ему профиль створок и рамы, ведь геометрия окна очень сложна.

    Поэтому придется проклеивать бруски и поместить их под пресс. Нужно следить за тем, чтобы волокна внешнего и внутреннего слоя лежали в противоположных направлениях.

  • Чтобы изготовить саму раму, нужно точно соблюсти размеры. Между ней и коробом должно быть расстояние 1-2 сантиметра, иначе окно будет плохо закрываться. Распилите брус на заготовки и прорежьте пазы для вставки стекол. Очень важно правильно собрать раму, особенно тщательно нужно соблюсти угол в 90 градусов.

    Соединяют брус через шипы и пазы. Дополнительная устойчивость конструкции придается с помощью саморезов, которые нужно вкрутить так, чтобы их головки утонули в древесине. Желательно также укрепить раму металлическими уголками. Потом заготовки грунтуются, шлифуются и покрываются лаком. Чтобы добиться идеально ровной поверхности, это можно сделать несколько раз.

  • Далее приступают к вставке стекол. Процесс их резки очень трудоемкий и требует большой точности и умения. Поэтому можно заказать уже готовые стекла по вашим размерам. Края нужно отполировать мелкой наждачной бумагой. Пазы в раме заполняют герметиком, и только тогда вставляют стекло.

    Прижимают его штапиком,который фиксируется или тонкими гвоздями, можно также использовать саморезы. Вкручивают их сначала посередине, а потом по бокам. Не забывайте о герметизации специальным силиконом и резиновыми уплотнителями. Можно также заказать готовые стеклопакеты или даже конструкции с рамой.

    Отделка окон деревом будет намного проще и быстрее.

  • Следующим этапом нужно смонтировать фурнитуру. Петли, которыми рама крепится к коробке, и ручки для открывания окна – это обязательные элементы. Все остальное – по желанию. Можно украсить свое окно так, как вы захотите.
  • На последнем этапе производится окончательный монтаж. Установка окон из дерева требует большой аккуратности. Нужно заделать все щели и оштукатурить стены.
  • Окно окрашивается, но желательно оставить не закрашенными крепежные винты, иначе вы не сможете снять его для ремонта.

    Сделать и установить окно своими руками – дело не очень сложное. Нужно только запастись терпением и делать все очень аккуратно.

    Как самому сделать окна из дерева

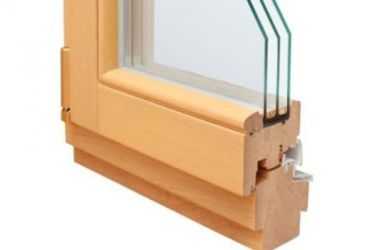

    Современные окна по большей части представляют собой стеклопакеты, состоящие из сборных панелей. Эти окна отличаются удобством использования, но имеют и некоторые недостатки. Так, например, если случайно будет разбито одно из стекол, заменить его будет совсем непросто, особенно, если оно имеет нестандартный размер. К тому же компании, выпускающие стеклопакеты, часто закрываются, а многие модели, когда приходит время замены стекла, оказываются снятыми с производства.

    Тем, кого интересует, как самому сделать окна из дерева, фото и подробные инструкции, размещенные на этой странице, очень пригодятся. На фотографии, показанной ниже, изображен самый настоящий самодельный стеклопакет, для изготовления которого не требуется ни особых умений, ни существенных финансовых вложений. Если в таком стеклопакете разобьется стекло, замену ему можно будет легко найти в любом строительном магазине, а если между стеклами будет собираться конденсат, то достаточно будет сменить герметик и пополнить влагопоглотитель.

    Стеклопакеты, имеющие воздушный зазор, не заполненный каким-либо благородным газом, за счет циркуляции воздушных потоков между стеклами несут существенные конвективные потери. Благородные газы имеют большую массу, что значительно замедляет диффузию. Но зато газ по мере старения стеклопакета имеет тенденцию теряться, а в пакете, заполненном воздухом, можно добавлять влагопоглотитель и менять герметик, не имея специальных приспособлений.

    Изготовление короба из дерева

    Наиболее распространенным материалом, из которого изготавливаются деревянные рамы для окон, является сосна, которая на сегодняшний день считается самой практичной, недорогой и доступной древесиной. Разумной заменой сосновой древесине является древесина дуба, но мастерам, первый раз в жизни изготавливающим деревянные окна, лучше все же выбирать менее дорогие породы деревьев. Деревянные брусы для деревянных окон обязательно должны быть высушены по всем правилам, а кроме того, на них не должно быть ни сучьев, ни трещин или других повреждений. Важно помнить, что короба, когда их закрепляют в проеме окна, берут на себя главную механическую нагрузку. Если для изготовления всех элементов будет использоваться клееный брус, то его прочности будет достаточно, чтобы противостоять деформирующим нагрузкам.

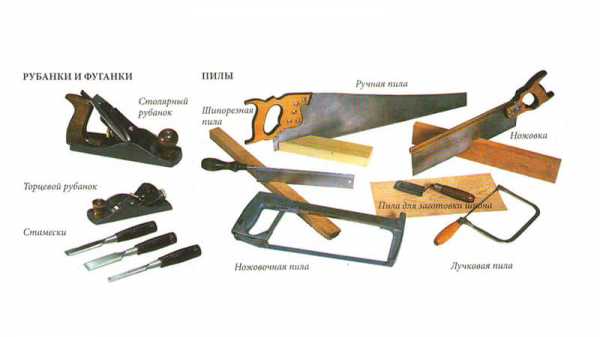

    Инструменты для работы, которые будут необходимы

    Если, например, для изготовления короба будет использоваться доска 150х50 мм, то в заготовках для него нужно будет проделать паз глубиной 15 мм в виде буквы Г. Для блока потребуется изготовить четыре заготовки, а затем соединить их при помощи клея (лучше всего, столярного), а дополнительно просверлить в нужных местах отверстия и вставить трехсантиметровый стержень из дерева, который будет обеспечивать соединению под прямым углом неподвижность и необходимую жесткость.

    Готовый короб неподвижно закрепляют в подготовленном оконном проеме. Для этого в стене следует просверлить отверстия, вбить дюбели и саморезами закрепить готовую конструкцию. Если между готовым блоком и стенами останутся промежутки, их нужно загерметизировать строительной пеной. Следует помнить, что при монтаже короба не учитывается подвижность, которую он может приобретать при температурных перепадах.

    Изготовление рамы из дерева.

    Главной особенностью представленного здесь проекта является оконный переплет, распирающий стекла и обеспечивающий свободное место для уплотнителя и деревянных штапиков, удерживающих стекло.

    Для тех, кто собирается изготавливать окна своими руками из дерева, чертежи, представленные на этой странице показывают, как сделать раму для десятимиллиметровых штапиков, которые будут надежно удерживать четырехмиллиметровое стекло. Зазор между стеклами составляет около 1 см, при этом металлических деталей, распирающих их, не использовано. Следует учитывать, что уплотнитель для деревянных окон, ширина которого равна ширине стекла, будет не самым лучшим вариантом для такой конструкции: лучше, если поперечное сечение уплотнителя будет равняться сечению паза.

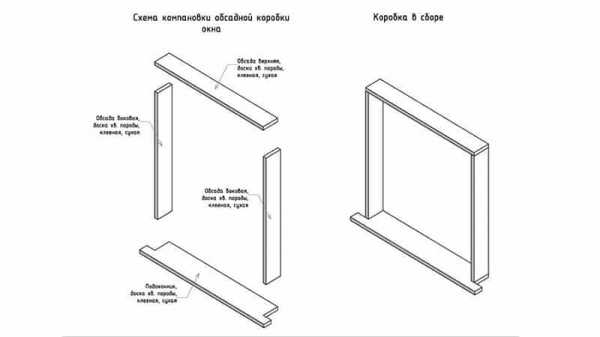

    Изготовление коробки для окна

    Наилучшим уплотнителем будет материал, который не страдает от воздействия солнечных лучей. Часто для этого применяют уплотнитель из силикона, но нельзя не отметить, что он подходит для таких целей не лучшим образом, поскольку трудно удаляется с поверхности стекол. Можно изготовить раму из сосновой древесины, а можно использовать древесину белого дуба или другие заготовки. Перед порезкой материала для оконной рамы следует тщательно измерить периметр оконного проема и увеличить полученный результат еще на 10%.

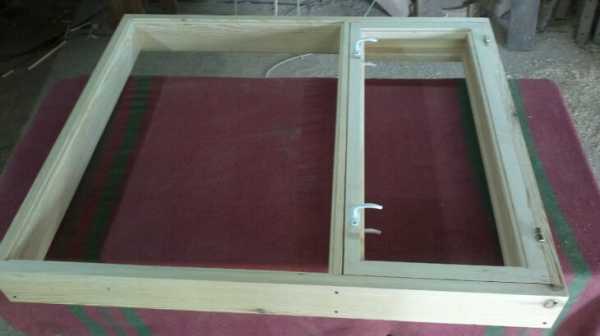

    Сборка деталей рамы.

    Чтобы собрать изображенный здесь переплет, нужно будет распиливать материал под углом. Соединения, состоящие из пазов и шипов, держат конструкцию крепче, но для уплотнителя лучше подходят непрерывные пазы. Для соединений частей рамы между собой лучше всего использовать шурупы с плоской шляпкой и крупной резьбой. Винты с плоскими шляпками лучше всего утопить в специальные отверстия.

    Сборка оконной рамы своими руками

    Порезка стекол.

    Процесс порезки стекла по сути не является сложным, но важно учитывать некоторые его нюансы. В первую очередь следует позаботиться о соблюдении техники безопасности: надежно защитить от возможных неожиданностей глаза и руки. Стекло должно быть прочным и совершенно целым. Перед резкой стекло тщательно очищают, а затем смазывают небольшим количеством жира.

    Опытные мастера советуют всегда резать стекло за один рез. При нажатии на стекло раздается звук, после чего стекло сдвигают на самый край рабочей поверхности и нажимают на него. Чтобы изготовить такой стеклопакет, как здесь рассматривается, нужно производить замеры с точностью до миллиметра.

    Края стекла после резки обрабатывают для полировки наждачной бумагой.

    Сборка оконной конструкции.

    Сначала стекло для примерки вставляют в раму, а затем вынимают и кладут на его место герметик. Стекло помещают назад в раму и устанавливают штапики деревянные для окон, а затем красят окно и оборудуют его ручками.

    При присоединении штапиков винты нужно затягивать медленно, начиная от их середины. Это нужно для того, чтобы на хрупкие углы рамы не оказывалось чересчур сильного давления.

    Исходя из того, что окно должно в случае надобности легко поддаваться ремонту, закрашивать шляпки использованных винтов не следует, но многие предпочитают, чтобы они не были видны. Идеального способа скрыть винты пока не найдено, поэтому каждый выбирает то, что ему больше всего подходит.

    Устанавливаем оконную раму в дом из бруса

    Между стеклами необходимо поместить осушитель. Для этого вверху оконной створки добавляют отверстие, которое позднее законопачивают деревянным штифтом. Если под рукой есть компрессор, можно заполнить промежуток между стеклами сухим воздухом. Штифты красят краской до монтажа окна и повторяют эту процедуру после него.

    Окно, о котором здесь говорится, не запотевает даже через год, а если понадобится заменить стекло, то это не вызовет слишком больших сложностей. Такие окна можно устанавливать даже в помещениях с большой влажностью (то есть, в ванной или на кухне).

    Дополнительные сведения.

    Отверстия для винтов можно закрыть декоративными ручками. При использовании стандартных винтов можно также выскоблить краску из их канавок.

    Для надежной герметизации опытные мастера вставляют стекло, нанеся предварительно на места его стыков с конструкцией герметик. Чтобы окно было более устойчивым к погодным условиям, можно после высыхания герметика нанести поверх него оконную шпатлевку. Важно знать, что некоторые современные шпатлевки могут трудно удаляться со стекло, поэтому гораздо легче работать с традиционными оконными шпатлевками.

    Рекомендуем ткже ознакомиться с материалом — деревянные окна со стеклопакетами .

    Красить окна лучше всего через несколько дней после того, как нанесена шпатлевка.

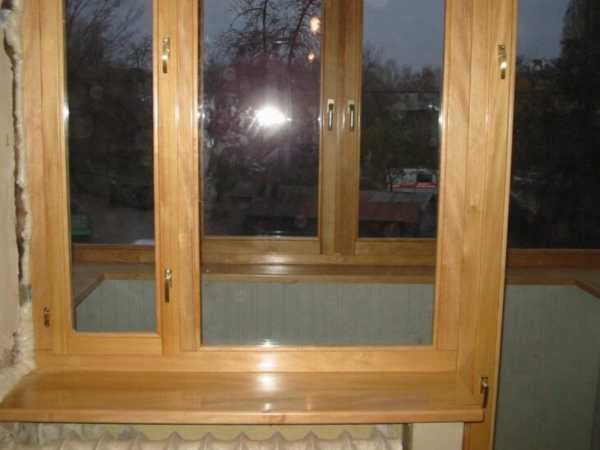

    Варианты деревянных окон

    Как изготовить ламинированные пластиковые окна

    Для изготовления ламинированных оконных блоков применяют специализированные технологии. На профиль из пластика наносится специальная пленка, которая прикрепляется к поверхности при помощи клея. Пленка представляет собой несколько слоев с тиснением на ее поверхности, а чтобы нанести ее на пластиковую поверхность, необходимо воспользоваться ламинирующим оборудованием.

    Ламинирование нужно не только для того, чтобы окна выглядели более эстетично: таким образом они становятся более устойчивыми ко всевозможным атмосферным явлениям и долговечными и остаются предельно простыми в уходе. Существует пленка, поверхность которой напоминает натуральную древесину. На такой декоративной пленке практически не видны пыль и грязь, поэтому пластиковые окна, ламинированные под дерево, фото которых можно увидеть ниже, отличаются невероятной практичностью.

    У ламинированных оконных блоков существует довольно много достоинств. В первую очередь следует отметить, что они достаточно устойчивы к механическим воздействиям, поскольку поцарапать пленку ПВХ намного сложнее, чем краску. Кроме того, такая пленка достаточно долго сохраняет отличный внешний вид: с покрытием «под дерево» алюминиевые окна и любые другие оконные конструкции способны хорошо выглядеть даже после нескольких десятков лет эксплуатации. Более подробно об алюминиевых окнах .

    Кроме этого, покрытые пленкой окна устойчивы к колебаниям температуры и к погодным условиям. Конструкция, покрытая пленкой ПВХ не чувствительна к атмосферным осадкам, а сама пленка сохраняет свой цвет даже под длительным воздействием солнечных лучей.

    Еще одно неоспоримое преимущество ламинирования пленкой ПВХ — это широкий ассортимент ее цветов и текстур, среди которых найдется подходящий вариант для любого случая.

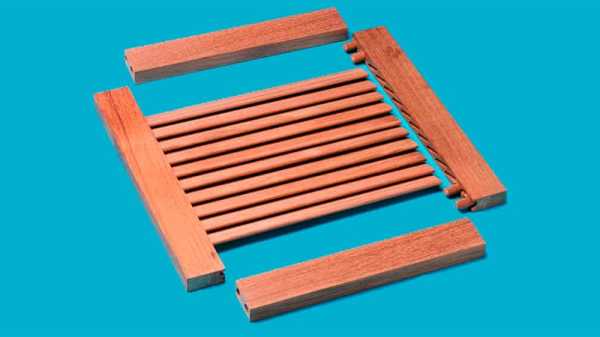

    Оконные ставни из дерева

    После установки ставен помещение становится дополнительно защищенным от холодов и атмосферных явлений. Деревянные ставни на окна, фото которых можно посмотреть в конце страницы, делают наружными или внутренними, а по структуре — одно- или двухсторчатыми, щитовыми или филенчатыми. Изготовить такие ставни самостоятельно может любой желающий.

    Вариант дизайна ставен на окна

    Что потребуется для изготовления ставен

    Чтобы изготовить оконные ставни из дерева, понадобятся доски шириной 100-200 мм и толщиной более 20 мм. Наиболее подходящими считаются шпонированные доски из древесины твердолиственных деревьев, но гладкая фуга тоже вполне подойдет.

    Кроме этого, нужно будет позаботиться о наличии инструментов для обработки дерева: ножовки, дрели, шуруповерта, рубанка, долота и т. п. Потребуются также измерительные инструменты: уровень, рулетка и плотницкий уголок. Для завершающей стадии работ нужно приобрести олифу, кисти и краску, а также антисептик.

    Сборка ставен для окон

    Изготовление простых ставен

    Как сделать обыкновенные ставни из досок

    1. Замерить имеющийся проем по внешней и внутренней стороне, после чего составить схему раскроя досок и раскроить их.
    2. Для подготовки досок к торцевому соединению проводят их сплачивание. Гладкие фугованные доски можно посадить на клей, но дополнительно нужно укрепить ее рейкой так, чтобы она перекрывала получившиеся щели.
    3. Проще произвести сплачивание полотна для ставен замковым методом: выбрать паз в торцевой части, а с противоположной стороны предусмотреть шип. Опытные мастера рекомендуют покупать готовые шпунтованные доски, которые используются для настила пола.
    4. После сплачивания полотно необходимо дополнительно укрепить поперечными укосинами и накладными стяжками.
    5. Скрытое сплачивание щитов проводится при помощи резьбовых шпилек. Для этого тонким сверлом высверливают отверстия в торцевых боковинах досок, а затем рассверливают их до достижения диаметра шпильки. После этого доски нанизывают на шпильки и стягивают болтами, а их торцы обильно промазывают столярным клеем, чтобы не оставалось щелей.

    Изготовление филенчатых ставен

    1. Филенкой называют тонкую доску, вставленную в каркасную раму. Такие ставни не только красиво смотрятся, но и имеют большую прочность. В строительных магазинах продаются готовые филенки и профилированные брусы с выборными пазовыми проточками, но можно заказать необходимые детали и непосредственно у столяров.
    2. Филенки делают гладкими или декорируют их по своему усмотрению. Они могут иметь раскладки из шпунтированных брусов или отобранные калевки. Также филенки бывают наплавными, фигарейными и могут иметь декорированную резьбой рамку. При желании можно изготовить также деревянные наличники на окна. Резные шаблоны, фото которых можно увидеть немного ниже, позволяют очень красиво задекорировать окно.
    3. Стягивающая рамка изготавливается из обвязных брусков, которые должны быть толще, чем филенки на 5 мм. Бруски отфуговывают и отшлифовывают, а затем соединяют при помощи шипов с проушинами.
    4. Когда рама собрана, филенки промазывают клеем и вставляют в нее. Створки следует до полного высыхания зафиксировать на плоскости.
    5. На боковинах ставен и наличниках необходимо выдолбить стамеской гнезда для монтажа петель. После врезки запорных элементов можно крепить ставни на откосах. Створки выставляют по уровню, а затем закрепляются в петельных гнездах при помощи шурупов.
    6. Окончательным этапом работ является пропитка деревянных конструкций олифой или другим средством, препятствующим гниению, а затем покрытие их лаком или краской.

    Варианты деревянных окон Устанавливаем оконную раму в дом из бруса Сборка оконной рамы своими руками Изготовление коробки для окна Инструменты для работы, которые будут необходимы Крепление деревянных ставен на окна Деревянные окна в дом Сборка ставен для окон Вариант дизайна ставен на окна Как сделать обыкновенные ставни из досок

    Интересное по теме

    Деревянное окно своими руками и пошаговая инструкция для чайников

    Конечно пластиковые окна давно завоевали наши с вами сердца. Однако для бюджетного способа замены окон подойдет именно деревянная рама. А если вы решили проводить такие ремонтные работы у себя на даче или-же на веранде, то деревянные окна можно сделать своими руками. Когда я пристроил веранду к своему дому, то сразу решил ее застеклить и вариант с пластиковыми окнами мне не подходил. Конечно производственные станки собирают оконные рамы намного лучше и быстрее, но ведь всегда хочется сделать что-то своими руками. А вот если соблюдать все правила обработки деревянного материала и технологию соединения частей, то вполне можно добиться хороших результатов. Сегодня мы рассмотрим пошаговую инструкцию по изготовлению деревянных окон.

    Изготавливаем деревянный короб

    Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.

    Важно! Если вы решили экспериментировать, то не стоит сразу приобретать дорогие материалы. Вполне возможно, что у вас ничего не получится и древесные элементы будут испорчены.

    Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:

    • Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
    • Стеклорез
    • Электрорубанок
    • Стамеска и молоток

    Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:

    1. Для своего окна я выбрал доску размером 150х50 мм
    2. Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
    3. После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов
    4. Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками

    Важно! Все щели необходимо задуть монтажной пеной. При таком закреплении подвижность дерева при температурном перепаде не учитывается.

    Деревянный короб стоит – делаем раму

    Деревянные окна своими руками

    Пошаговая инструкция по изготовлению рамы для окон своими руками зависит от того, какое окно вы ходите сделать. Я изготавливал одностекольный профиль с 2-умя пазами:

    • Оконная рама делается из деревянного бруса, размер которого зависит от самой конструкции окон. Я использовал деревянный брус 6х4 см, но вы можете взять и большие размеры
    • Если оконный профиль будет двухстекольный, то конструкция будет иметь на 1 паз больше – 2 пазика для стекол и 1 для закрепления в короб
    • Профиль изготавливается при помощи фрезера или электрорубанка – стекло я выбрал 4 мм, а штапик – 10 мм
    • Для того, чтоб собрать детали их нужно обрезать. Для получения 90 градусов, обрезаем края наискось, то есть по 45 градусов. Саморезы следует использовать для качественного закрепления и неподвижности

    Мне как новичку в этом деле не сразу было понятно, как происходит весь процесс. Инструкции по изготовлению деревянных окон, для меня были написаны будто на непонятном языке, но купив все необходимые материалы и инструменты, я начал работу. Рассмотрев все чертежи и фото, которые без проблем можно найти на просторах интернета, оказалось, что изготовление деревянного окна своими руками, не такое уж и трудное занятие.

    Важно! Еще совсем недавно обналичка использовалась для скрытия изъянов при монтаже деревянных окон или их теплоизоляции. Сейчас же обналичка играет не только практическую, но и декоративную роль. Обналичка подходит для деревянных домов и используется только для них. Она может быть резной или напоминать образы животных – все зависит от фантазии мастера.

    Осталась самая малость – вставляем стекла

    Делаем деревянные окна своими руками

    Самое главное в этом процессе – точный выбор размеров стекла. Благодаря этому не создаются мостики холода, а стекла качественно прилегают к деревянной оконной раме. Отклонения в 1 мм, могут уже иметь негативные последствия – а нам это не нужно.

    Важно! Не забывайте про технику безопасности во время нарезки стекла. У вас обязательно должны быть перчатки для защиты рук и очки – защита от стеклянной крошки просто необходима.

    Резать стекло нужно алмазным стеклорезом, а для полировки краем подойдет мелкозернистая наждачная бумага. Техника нарезания очень проста. Достаточно запастись линейкой, которая будет длиннее стекла и вдоль нее вести стеклорезом. Перед тем, как промазать края герметиком нужно приложить стекло для примерки. Если все удачно, то на пазы наносится герметик, после чего стекло окончательно вставляется в раму. После этого используем штапик – он должен зацепить и раму, и стекло, после чего зафиксировать его при помощи тонких гвоздей. Если шпапики будут шире, то фиксируйте их саморезами – выбирайте тонки крепежи.

    На этом изготовление деревянных окон своими руками полностью завершено и остается только одно: размещение деревянных окон в подготовленных коробах. Мне это действие не понадобилось, но если вы все-таки решили устанавливать, то:

    1. Вставляем конструкцию в блок и фиксируем в пазах
    2. С помощью саморезов закрепляем раму – элементы должны пройти сквозь него прямо в стену
    3. Все щели задуваются с использованием монтажной пены и ждут ее полного высыхания
    4. В дальнейшем вы можете оформлять откосы своими руками самым удобным для вас способом. Но для деревянных конструкций все привыкли использовать штукатурку, так как пластиковые откосы не будут смотреться гармонично

    Обновление старой деревянной конструкции

    Восстанавливаем старые окна своими руками

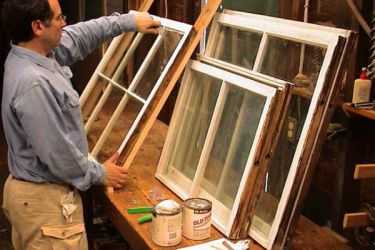

    Хочется затронуть еще один немаловажный вопрос: как обновить старые окна из дерева своими руками? Несмотря на все дефекты, которые появляются на деревянных конструкциях спустя долгие годы, они остаются очень крепкими и прочными. Поэтому не всегда появляется желание менять старые оконные конструкции и тратить на это большие деньги.

    Обычно реставрация деревянных окон своими руками подразумевает установку уплотнителей и покраску рам, однако в некоторых случаях требуется более трудоемкий процесс. При появлении щелей между деревянной рамой и коробом следует использовать уплотнители. Можно применить резиновые, поролоновые или из поливинилхлорида. А вот если образовался перекос, то закрыть или открыть створку на окнах, становится настоящей проблемой. Для того чтоб исправить ситуацию, можно попробовать 2 способа: для начала проверьте петли – возможно они осели и достаточно просто найти для них новое место или же состругать лишнее с помощью рубанка. Дело в том, что древесине свойственно набухать и поэтому могут существовать места, которые необходимо со временем корректировать.

    Очень часто, окна не закрываются из-за банально толстого слоя нанесенной краски. Для этого необходимо с помощью наждачной бумаги убрать лишние слои ЛКМс деревянных конструкций. Однако самой страшной проблемой может показаться гниль на определенных участках. Как ни странно, этому есть обычное решение: с помощью стамески нужно вырезать испорченный участок, лучше будет если вы захватите еще и немного пригодного материала. Появившееся углубление промажьте эпоксидкой или столярным клеем, после чего вставьте новый материал и закрепите его. Когда клеящий раствор высыхает, вся поверхность обрабатывается с помощью шлифмашинки. Окончательным решением будет вскрытие рамы лаком или окрашивание с помощью ЛКМ.

    Делаем деревянные окна самостоятельно

    Как видите ничего страшного в изготовлении новых деревянных конструкций или обновлении старых деревянных окон нет. Для того чтоб произвести все работы самостоятельно, достаточно изучить технологию, а также запастись необходимыми инструментами и деревянными материалами. Выбрав подходящую древесину, у вас получится самим соорудить оконную конструкцию и в дальнейшем провести остекление своей дачи или веранды, а возможно и летней кухни.

    Также рекомендуем к прочтению:

    Нет похожих материалов.

    Источники: http://womanadvice.ru/okna-iz-dereva-svoimi-rukami, http://zonabalkona.ru/okna/kak-samomu-sdelat-okna-iz-dereva.html, http://pootdelke.ru/otdelka-okon/derevyannoe-svoimi-rukami-poshagovaya-instrukciya.html

    blogforbuilder.ru

    изготовление деревянных окон

    Главная » Новости, окна » Собираем деревянное окно (своими руками) 3ч.

    Процесс сборки

      Уважаемый читатель! Благодарен Вам за оказанное доверие. Я уверен, что дочитав статью, Вы совершенно уверенно сможете сделать хорошее окно. А теперь работаем дальше. Для сборки окна необходимо подготовить профилированные бруски к соединению. Соединение брусков будем производить в шип как показано на картинке. Заранее хочу извиниться за качество эскизов выполненных мной для пояснения изготовления деревянных окон, так как делаю их достаточно быстро, но думаю Вам все понятно. На горизонтальных брусках мы должны сделать шип, а на вертикальных — проушину. К ранее используемому инструменту у нас добавится ножовка, с помощью которой обрежем лишние части бруска, заранее пропиленного по обеим торцам дисковой пилой. Пропилы  делаем абсолютно параллельные, а расстояние между пропилами должно соответствовать 12 мм (толщина шипа).Таким образом торец бруска, после пропилов дисковой пилой на бытовом станке, стал состоять из трех частей. После этого необходимо крайние части пропиленного участка удалить по разметке ножовкой. На торце бруска останется средняя часть пропила, толщина которой должна соответствовать 12 мм. Это и есть шип. (См. нижнюю заготовку на первом рисунке). Для изготовления проушины тоже будем использовать дисковую пилу бытового станка, сделаем тоже два параллельных пропила. При удалении , с помощью стамески, средней из трех получившихся частей пропила, мы должны получить проушину, в которую вставиться шип горизонтальной заготовки. Ширина проушины должна быть такой, чтобы вставляемый в нее шип входил достаточно плотно. К выполнению этой операции при изготовлении деревянных окон, необходимо отнестись очень серьезно. Не забывайте, что после сборки соединения, профильные части смежных сторон должны находиться в одной плоскости. Таким образом мы подготовили для сборки основную часть будущего окна — коробку. Чтобы собрать створку окна — необходимо проделать такие же действия с оставшимися двумя парами брусков. Напомню, что на длинных брусках делаем проушину, а на коротких — шип.  Уважаемый читатель, обращаю Ваше внимание, что сборка створки немного отличается от собранной нами коробки. На собранной коробке, профильная сторона бруса находится с внутренней стороны периметра, а наружная сторона — прямая. На собранной створке , точно такая же профильная сторона находится уже по внешнему периметру створки (см. рисунок второй). Внутренний периметр створки выполнен с небольшим выступом. В эту часть створки устанавливается стеклопакет, который будет упираться в выступ. Для того, чтобы собрать и зафиксировать конструкцию коробки с помощью клея, я подготовил две самодельные струбцины длинной 200 см из швеллера , на одном конце которого закреплен винт, а на втором конце крепится упор, который можно перемещать вдоль швеллера на требуемое расстояние. Подготовив к работе струбцины и намазав соединяющиеся узлы коробки  клеем — соберем ее , сжав по углам струбцинами, предварительно проверив угольником внутренние углы. Они должны быть прямыми , т.е. смежные бруски должны быть строго перпендикулярны друг другу. Точно таким же образом склеим и створку окна. Правда есть одна особенность. После склеивания створки, внешние углы придется обработать ножовкой, так как с одной стороны угла будет торчать часть шипа, а с другой — часть смежного бруса.  Проделав все выше указанные операции, необходимо проверить правильность выполненной работы. А сделать это очень просто. Вложим створку в оконную коробку. Створка должна вложиться в коробку совершенно свободно и даже смещаться в ней по вертикали и горизонтали в пределах 7 — 9 мм. На рисунке Вы видите схему притвора нашего окна. Если у Вас все получилось так как я Вам описал, будем двигаться дальше. На этом этапе выполним   предварительную шлифовку полученных нами двух оконных конструкций. Выполнять данную операцию придется с применением ленточной шлифмашинки. Обработаем таким образом обе видимых плоскости коробки и створки. На этом же периоде выполнения работ, можно с помощью фрезерной машинки обработать и острые прямоугольные кромки , закруглив их радиусной фрезой.

      Установка фурнитуры

      Для оконных петель применим обычные ввертыши. Кстати ими очень легко отрегулировать плотность примыкания створки к коробке. Устанавливаются они тоже очень легко. Дрелью сверлим отверстие заранее подобранным сверлом и вворачиваем по резьбе, отдельно каждую половинку петли. Одна половинка вворачивается в коробку, а другая в створку в торцевой боковой части. Количество петель на створке зависит от веса самой створки со стеклопакетом. Могу Вам с уверенностью сказать, что трех петель для створки среднего размера вполне достаточно, так как три петли  выдерживают нагрузку до 50 кг. Для успешной установки петель, я вам рекомендую вначале установить петли на створку окна, ввернув их на одинаковую глубину. Затем вложить створку в коробку таким образом, чтобы зазоры между створкой и коробкой по всему периметру окна были одинаковыми. После этого сделать отметки на коробке окна по половинкам петель уже имеющихся на створке. Убрав створку можно просверлить отверстия под вторую половинку петли. Установив все половинки петель необходимо снова проверить их соответствие. Следующим шагом к достижению цели будет установка замка и ручки. Советую установить самый простой, надежный и дешевый механизм. На рисунке Вы видите его конструкцию. Установка этого замка достаточно проста. Необходимо разметить его положение на боковом внешнем торце  створки и с помощью дрели насверлить отверстий в месте его врезки в створку. С помощью стамесок расчистить посадочное гнездо. С лицевой стороны створки, напротив посадочного гнезда под замок, просверлим отверстие диаметром 12 мм, под квадратную ос ь, соединяющую замок с ручкой и передающую вращающий момент. Хочу Вам заметить, что врезку замка можно производить и с помощью фрезера, если имеются необходимые для этого фрезы. Далее, крепим замок на подготовленное место, устанавливаем временно ручку и наживляем створку в коробке на петли. Это необходимо сделать для точной и простой разметки под врезку отбойной планки замка.Таким образом при плотно прижатой створке, сделаем движение ручкой замка в сторону закрывания с небольшим усилием. Выдвигающийся язычек замка оставит на бруске вмятину, которая и послужит нам отметкой. Теперь можно подготовить гнездо для планки и снять всю фурнитуру с окна. Пришло время заняться наведением красоты.

      Отделка окна

      На данном этапе работ необходимо запастись шлифовальной лентой для шлифмашинки и не только. Машинкой всей работы не выполнишь, так как есть места для машинки недоступные. Как выполнять данный вид работы, я думаю нет необходимости. Хочу только заострить Ваше внимание на том, что окончательный этап шлифовки выполняйте только па направлению волокон древесины, чтобы не создавать проблем при дальнейшей отделке , особенно пропитывающими тонирующими материалами. Как наносить отделочные материалы — тоже обьяснять не имеет смысла. Все инструкции можно получить у продавца или на упаковке  материала. Работы по наведению красоты достаточно просты в исполнении, но не любят спешки. Необходимо точно выполнять технологию и выдерживать рекомендуемые сроки. После выполнения отделочных работ, установим на свои места снятую ранее фурнитуру. Осталось обеспечить  окно уплотнительными элементами, в качестве которых будем использовать самоклеящееся уплотнение. Данное уплотнение необходимо клеить к выступам оконного бруса. Для большего представления — смотрим  третью картинку. На оконной коробке ,уплотнение клеим  по выступу, к которому прижимается внешняя сторона створки. Уплотнитель приклеиваем по всему периметру, снимая с уплотнителя защитную полоску и прикладывая его к самому краю выступа. Чтобы зафиксировать уплотнитель на нужном месте, достаточно прижать его пальцами руки. А вот по створке окна уплотнитель клеим по двум выступам. Один из них прижимается к внутренней плоскости коробки, а второй служит упором для установки стеклопакета.

      Стеклопакет

      Стеклопакет (СП) — элемент современного окна. Многие потребители под словом «стеклопакет» подразумевают пластиковое окно. Это в корне не правильно. СП состоит из набора стекол, одной или нескольких воздушных (заполненных газом) камер и собранных в один блок, который устанавливается в оконную раму из различных материалов. Так вот следующим этапом в нашей работе и будет выбор и заказ СП. Информацию по пакетам Вы можете получить у изготовителей. Такой пакет можно изготовить и в домашних условиях (сам испытал, но это отдельная тема). На данный момент нам необходимо знать полщину будущего пакета, которую Вы узнаете у изготовителя. Величина толщины СП нам необходима для изготовления штапика (раскладки), которым будем фиксировать СП в окне. Толщина раскладки будет зависеть от высоты выступа на который клеили уплотнитель, а ширина — от толщины пакета и величины сжатого уплотнителя (2 — 3 мм). Раскладку изготовим из обрезков, оставшихся при ласпиливании досок по ширине. Готовый штапик обработаем тем же отделочным материалом, который использовали для окна. Вот теперь, все готово к установке.

      P.S. Уважаемый читатель! Если Вас заинтересовала эта тема моей статьи и Вы собираетесь испробовать свои силы на практике, пожалуйста сообщите мне в комментариях. Дело в том, что я сейчас  готовлю к выпуску книгу с подробным описанием работ. В ней будет много понятных эскизов с размерами, фотографиями и той информацией, владея которой, Вы без сомнений сможете приступить к изготовлению окон в своей домашней мастерской. Я уже сообщал Вам, что занимаюсь этим делом на профессиональной основе более четырех лет и готов поделиться своими знаниями. Напишите мне, какую конкретно информацию Вы бы желали получить по этой теме и вообще по теме деревообработки? Заранее Вам благодарен!

      Писать мне можно: [email protected]

      Skype: mr-eugen55

      P.P.S. И еще одна убедительная просьба!!! Если Вы считаете эту статью полезной — нажмите на кнопочки соц.сетей. Для меня это очень важно.

      Ранее в этой же рубрике:

      Оставить комментарий или два

      paradoxkem.ru

      Самому сделать деревянное окно. Как самому сделать окна из дерева

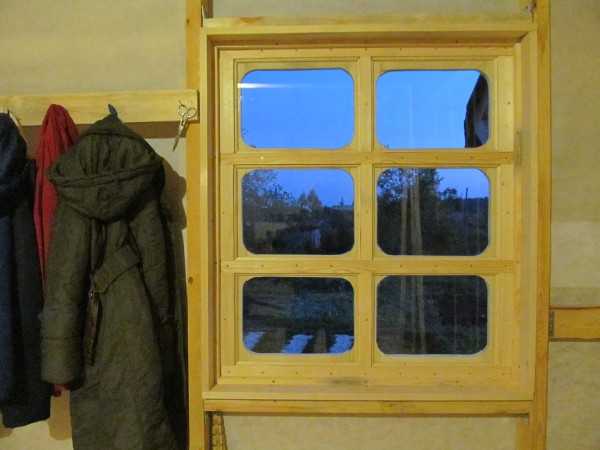

      На веранду я решил сделать две большие оконные рамы, состоящие из 8 ячеек со стеклами 40х30 см. Также решил поменять рамы в комнате, сделать их более качественно. Итого у меня получилось 5 рам трех разных размеров. Делал их 4 дня — 27 февраля, 5, 9 и 10 марта.

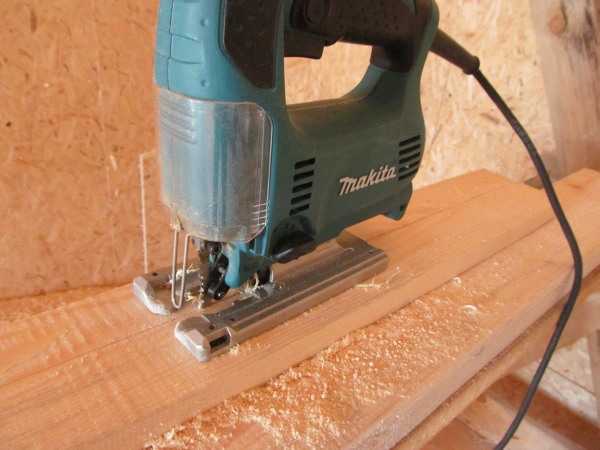

      Вначале расскажу технологию изготовления рамы. У меня нет станков, по этому я использовал подручный инструмент – пила, электролобзик и электрорубанок. Рамы состоят из двух скрепленных реек, одна из которых больше другой на 1 см., в середине на 2 см. Таким образом, мне не приходится «выбирать четверть».

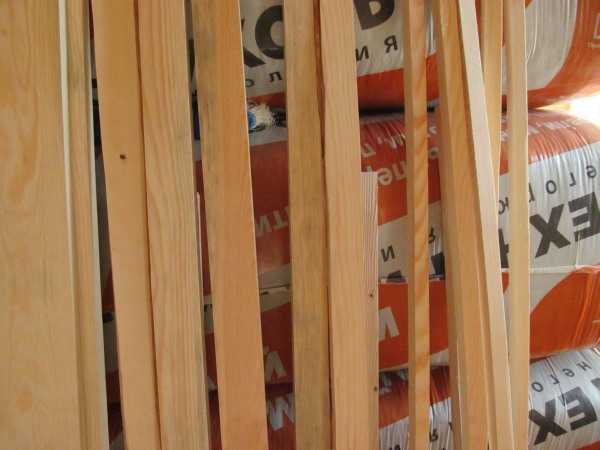

      Все рейки режу из доски «дюймовки». У меня были отложены самые лучшие доски 25х100х3000. Рубанком довожу толщину доски до 20 мм. Далее электролобзиком пилю ее вдоль на рейки нужной ширины.


      Для 8-ми стекольных рам мне нужны были 50, 40 и 20 мм. Для других рам еще 70 и 60 мм. Электролобзиком распиливаю доску с запасом, если нужно 40 мм, то пилю 45 мм. Лишнее срезаю рубанком.

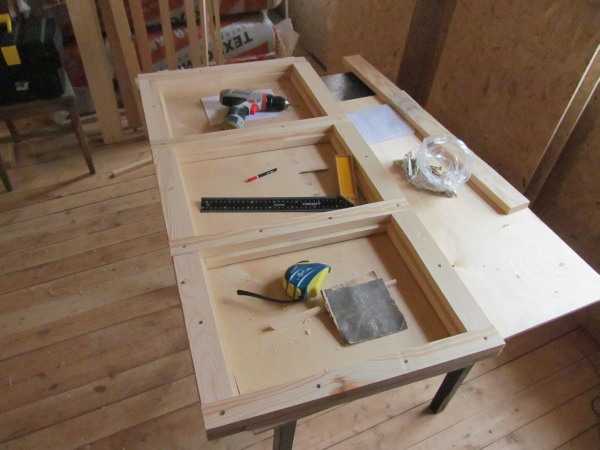

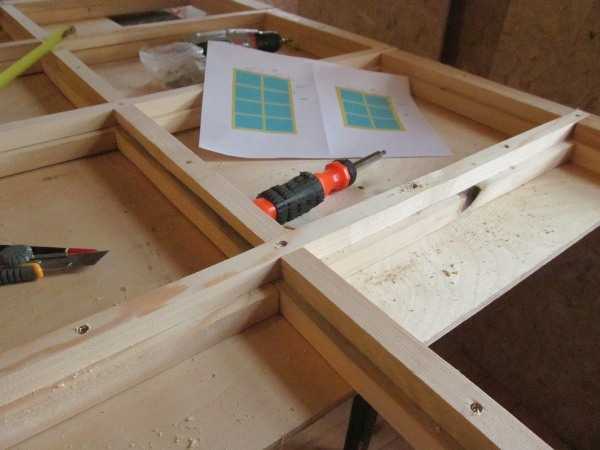

      Когда все детали готовы, собираю раму на столе.






      Таким же образом делал рамы для комнаты. Единственное условие, что оконный проем в комнате уже существует и имеет свой размер, по этому пришлось «плясать» под него.




      Летом рамы я переберу и проклею соединения ПВА клеем. После установки стекол, промажу прозрачным герметиком все стыки со стороны улицы. Также рамы обработаю антисептиком.

      Чем хороши эти рамы?

      1. Они просты в изготовлении.
      2. Их невозможно демонтировать с улицы, поскольку они прикручены к коробу изнутри.
      3. Невозможно вынуть стекло, поскольку штапик прибивается со стороны комнаты.
      4. Стекла малого размера, влесть через него не сможет и ребенок.

      Почему я решил заменить , которые я сделал и которые уже стоят?



      Во-первых они сделаны не очень качественно – большие щели между рейками.
      Во-вторых я использовал декоративные округлости, которые хороши с улицы, но плохи из дома, поскольку забирают свет (световой проем становится меньше по площади). В новых рамах проем под стекла лишь на 1 см по всем сторонам меньше размера стекла, именно на ширину штапика 1 см.

      Старые окна пойдут на веранду и на сарай. Также на веранде будет безрамное окно-стена. Технологию я уже продумал, осталось лишь реализовать.


      Задумались над тем, чтобы заменить окна? Не спешите покупать популярный пластик, ведь в Европе более качественными считаются деревянные окна. На отечественном рынке деревянные евроокна стоят намного дороже пластиковых, но окно из дерева превосходного качества можно сделать своими руками. В итоге оно может обойтись даже дешевле, чем заводской пластик.

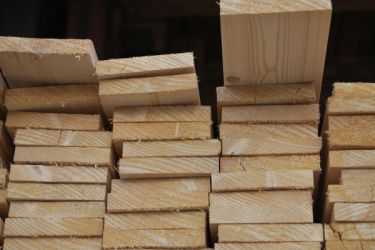

      Выбор и подготовка древесины

      Основные требования в окнах предъявляются к профилю, поэтому к древесину необходимо выбрать качественную. Окна можно изготовить из разных пород деревьев. В основном из сосны, дуба и ясеня. Для элитных окон используется модрина или еще более ценные породы.

      Начинающим лучше взять сосну, на случай, если какая-то деталь будет испорчена. Сосна стоит дешевле других пород.

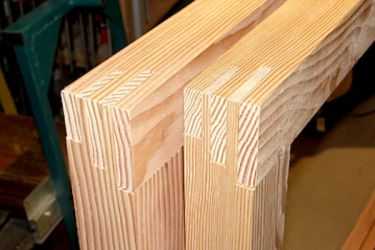

      Изготовлять оконный профиль из целого деревянного бруса невыгодно: получается слишком много отходов и изделие становится чересчур дорогим. К тому же, клееный брус — стопроцентная гарантия, что окно не рассохнется и не деформируется от влаги.

      Для оконного профиля выбирают клееный брус из 2-х или 3-х слоев. Что такое клееный брус? Это 2-3 дощечки, склеенные между собой. Современный качественный клей придает дереву дополнительную прочность.

      Подготовительный этап

      Чтобы работа пошла легко и быстро, лучше приготовить заранее небольшой набор инструментов для производства окна:

      • Электрический рубанок;
      • Стамеску;
      • Шуруповерт;
      • Дрель;
      • Стеклорез;
      • Молоток.

      Чтобы сделать окно, конечно же, необходимо провести замеры и начертить будущее изделие.

      Как сделать окно из клееного бруса своими руками? Сначала следует распилить цельный брус на дощечки. Для окна пригодны только те заготовки, которые распилены радиально или близкорадиально. Что это значит? Если распилить ствол дерева напополам, а потом порезать его на доски перпендикулярно разрезу, то доски, нарезанные из центральной части и стоит брать. Конечно же, доски с дефектами мы не берем. К ним можно вернуться потом, вырезав сучки, трещины и смолистые участки.

      Отобранные доски склеивают между собой и просушивают. Их оптимальная длина должна быть не более 6 метров. При склеивании их стоит разместить так, чтобы волокна вдоль бруса были направлены в разные стороны. Это позволит избавиться от эффекта остаточного напряжения в древесине — брус не будет выкручивать.

      Многие фирмы закупают готовый клееный брус у столярных мастерских. Вы можете поступить таким же образом.

      Для долговечности все деревянные детали должны пройти обработку специальными растворами еще до сборки окна.

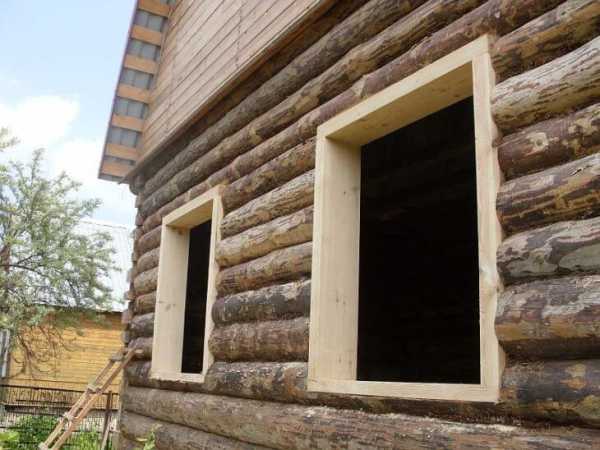

      Устанавливаем оконную коробку

      Доска короба должна иметь размер 15050 мм. На всех деталях короба необходимо вырезать пазы в форме буквы «Г» глубиной примерно 15 мм. При этом, пазы одной доски должны совмещаться с пазами другой. После этого короб необходимо собрать, соединяя доски столярным клеем. После того, как клей высох, в местах соединения высверливаются сквозные отверстия, в которое нужно забить небольшие деревянные стержни. Это обеспечит коробу крепкое и надежное соединение.

      Короб в оконном проеме должен быть надежно закреплен. Для этого сверлим в стене отверстия и забиваем в них дюбеля. Короб будет крепиться к дюбелям при помощи саморезов и крепежных планок. Щели между коробом и стеной задуваем монтажной пеной. Она выполнит функцию герметика.

      Чтобы дождевая вода свободно стекала с деревянного профиля, угол наклона его горизонтальных плоскостей должен составлять 15 градусов.

      После установки окна не забудьте заштукатурить пену: под воздейст

      www.akppmasters.ru

      Окна из дерева своими руками

      Многие умельцы, делая ремонт, не прибегают к услугам специалистов, но многое все равно покупают, например, окна. А зря, ведь при наличии определенных знаний и опыта, обычный человек самостоятельно может их сделать. Сделать окна из дерева своими руками — довольно длительный и трудоемкий процесс. Но зато вы будете уверены, что перед вами окна из действительно экологически чистого материала, да и себестоимость окна выходит намного ниже.

      Как сделать окно из дерева?

      1. Прежде всего, нужно выбрать древесину. Самые распространенные породы, используемые для изготовления деревянных окон – это сосна и лиственница. Они легкие, просты в обработке и обладают высокими эксплуатационными свойствами. Невозможно ответить на вопрос, из какого дерева окна лучше. Все обладают своими достоинствами и недостатками.
      2. Дерево необходимо хорошо просушить, чтобы потом поверхность не покоробилась. Доска не должна иметь сучков и деформированных мест.

      3. На втором этапе нужно сделать короб окна. Соединить его детали следует неподвижно и прочно. Ведь короб крепится в оконном проеме и на него падает основная нагрузка.
      4. Для соединения используют специальные пазы, промазанные столярным клеем, и деревянные стержни длиной не менее 3 см. Необходимо следить, чтобы точно соблюдался угол в 90 градусов. Короб нежелательно устанавливать вплотную к стене, чтобы он не подвергался деформации. Закрепляют его с помощью саморезов, а щели между ним и стеной заполняют монтажной пеной.

      5. Теперь приступают к подготовке трехслойного бруса для изготовления рамы. Необходимо придать ему профиль створок и рамы, ведь геометрия окна очень сложна.
      6. Поэтому придется проклеивать бруски и поместить их под пресс. Нужно следить за тем, чтобы волокна внешнего и внутреннего слоя лежали в противоположных направлениях.

      7. Чтобы изготовить саму раму, нужно точно соблюсти размеры. Между ней и коробом должно быть расстояние 1-2 сантиметра, иначе окно будет плохо закрываться. Распилите брус на заготовки и прорежьте пазы для вставки стекол. Очень важно правильно собрать раму, особенно тщательно нужно соблюсти угол в 90 градусов.
      8. Соединяют брус через шипы и пазы. Дополнительная устойчивость конструкции придается с помощью саморезов, которые нужно вкрутить так, чтобы их головки утонули в древесине. Желательно также укрепить раму металлическими уголками. Потом заготовки грунтуются, шлифуются и покрываются лаком. Чтобы добиться идеально ровной поверхности, это можно сделать несколько раз.

      9. Далее приступают к вставке стекол. Процесс их резки очень трудоемкий и требует большой точности и умения. Поэтому можно заказать уже готовые стекла по вашим размерам. Края нужно отполировать мелкой наждачной бумагой. Пазы в раме заполняют герметиком, и только тогда вставляют стекло.
      10. Прижимают его штапиком,который фиксируется или тонкими гвоздями, можно также использовать саморезы. Вкручивают их сначала посередине, а потом по бокам. Не забывайте о герметизации специальным силиконом и резиновыми уплотнителями. Можно также заказать готовые стеклопакеты или даже конструкции с рамой.

        Отделка окон деревом будет намного проще и быстрее.

      11. Следующим этапом нужно смонтировать фурнитуру. Петли, которыми рама крепится к коробке, и ручки для открывания окна – это обязательные элементы. Все остальное – по желанию. Можно украсить свое окно так, как вы захотите.
      12. На последнем этапе производится окончательный монтаж. Установка окон из дерева требует большой аккуратности. Нужно заделать все щели и оштукатурить стены.

      Окно окрашивается, но желательно оставить не закрашенными крепежные винты, иначе вы не сможете снять его для ремонта.

      Сделать и установить окно своими руками – дело не очень сложное. Нужно только запастись терпением и делать все очень аккуратно.



      womanadvice.ru

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
