Как правильно сделать разметку фундамента

Сооружение любого масштаба должно быть основано на крепком и надежном фундаменте. Именно от надежности и качества основы зависит долговечность дома. Для того чтобы не столкнуться с самыми распространенными ошибками, необходимо знать, как правильно сделать разметку фундамента под будущее здание.

Содержание

  1. Проектные документы
  2. Пошаговая фундаментная разметка
  3. Изготовление разметки
  4. Видео

Проектные документы

Проектная документация

Приступая к работам по разметке фундамента, вам необходимо решить вопрос с проектной документацией.

Изготовив разметку фундамента, вы можете быть уверены в том, что:

  • у вас не возникнет сложностей при строительстве стен;
  • приобретение строительных материалов обойдется гораздо дешевле;
  • поскольку возведение дома будет производиться согласно проекту, вы не столкнетесь с неприятными неожиданностями.

При составлении проектных документов, важным фактором является не только фактура строительных материалов, но и параметры. При допущении малейшей неточности во время произведения фундаментной разметки, возведение несущей конструкции пойдет в разрез с проектом.

Предварительные мероприятия:

  1. Прежде чем начать разметку фундамента, необходимо определить место расположения будущей постройки, выбрав для этого ровную площадку.
  2. Затем определитесь с типом фундамента и его габаритами. Выбор должен зависеть от климатических условий и массы будущего дома.
  3. После выполнения первых двух шагов, можно приступать к разметке первой стены, и не важно, какой она будет: задней, боковой или фасадной.

Пошаговая фундаментная разметка

Разметка участка под фундамент

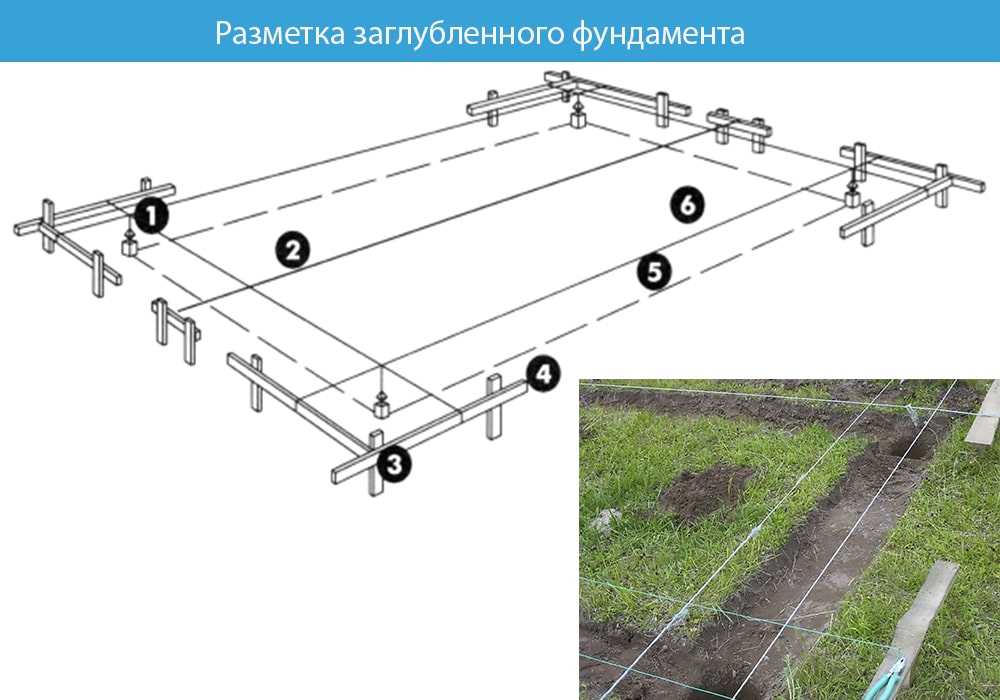

В местах расположения предполагаемых углов вбиваются клинья с последующим натяжением шнура между ними. Полученный прямоугольник и будет являться направлением будущих стен.

При изготовлении разметки под ленточный фундамент необходимо делать запас от длины стен до 1 метра.

Закладка фундамента предусматривает выемку определенного количества грунта. Поэтому при установке кольев согласно точным размерам, при копке они упадут, и вы спутаете все разметки.

При разметке столбчатого фундамента дополнительный запас не требуется, поэтому выполнить его монтаж труднее.

Изготовление разметки

Пошаговая разметка Растянув первый шнур и обозначив расположение первой стены, вы получите точку отсчета. Далее определите место, в котором будет находиться угол фундаментного основания. Определив эту точку, обозначьте ее колышком, а затем отмерьте длину будущей стены. В завершении этого вы получите второй угол основания.

От качества уложенного фундамента будет зависеть надежность будущего сооружения.

Аналогичная процедура повторяется для второй стены, расположенной перпендикулярно. Для этого на первом шнуре отмечаются три единички, которые должны находиться далеко друг от друга для получения прямого угла.

То есть если единица равна одному метру, через каждые три метра необходимо устанавливать колышки.

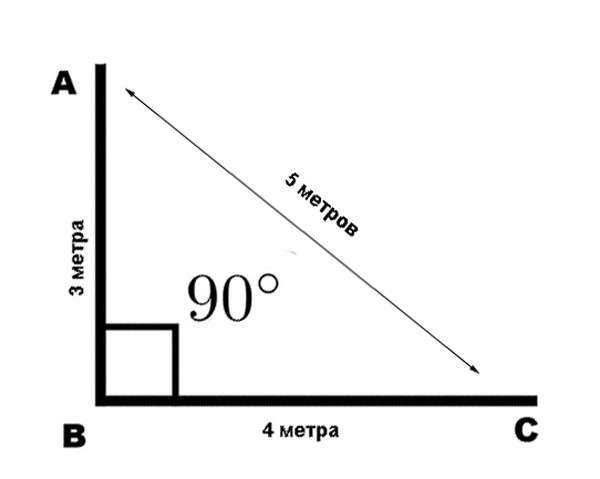

От места соединения шнуров отмерьте четыре метра и вбейте колышек, при измерении расстояния между кольями вы должны получить значение равное пяти метрам (расстояние измеряется с помощью рулетки с напарником).

Продолжайте действовать таким же образом: отметьте от точки пересечения три метра на первом шнуре и четыре – на втором. Опять смерьте расстояние между двумя кольями. Такие замеры производятся до получения значения, равного пяти метрам.

Лишь в этом случае можно утверждать о правильно выполненной фундаментной разметке и ее перпендикулярном расположении.

После измерения длины второй стены также вбивается колышек, образуя тем самым третий угол. После этого останется только определить расположение последнего, четвертого угла, с чем не должно возникнуть сложностей даже у новичков. Он будет на пересечении третьего и четвертого шнуров.

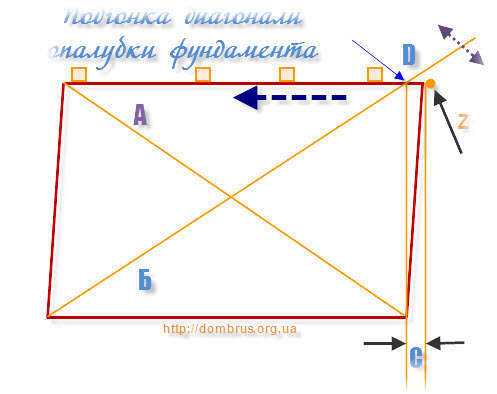

Метод равных диагоналей Если после первой попытки вы не достигли желаемого результата не стоит отчаиваться. Все дефекты можно с легкостью исправить. При получении расстояния от шнура до шнура меньше необходимого значения (5 метров), проверьте точность угла, он должен быть именно 90 градусов. Для достижения необходимого угла передвигайте один конец второго шнура в необходимую сторону до получения требуемого результата.

Вышеописанный способ подходит для внешней фундаментной разметки. Для изготовления разметки по внутреннему периметру вам необходимо действовать по-другому. При выборе плитного типа фундамента вполне можно обойтись внешней фундаментной разметкой.

Что касается изготовления фундамента ленточного типа, то здесь обязательны тщательные расчеты и внутренний периметр с учетом ширины фундаментной ленты.

Это все, что касается основных моментов при расчете и изготовлении фундаментной разметки. Эти работы требуют максимальной внимательности и аккуратности, в противном случае о надежности постройки не может быть и речи.

Видео

Об особенностях разметки при строительстве фундамента пойдет речь в следующем видеоматериале:

Погрешность при измерениях:





Помогла ли вам статья?

Разметка фундамента своими руками: фото, видео

В противном случае лучше не экономить материальные средства и обратиться за помощью к профессионалам. Такое решение можно назвать мудрым, поскольку допустить ошибку в разметке фундамента, это то же самое, что еще в первом классе научить ребенка, что 2*2=5. Как бы дальше не старались в школе учителя, а у вас на стройке мастера, ничего хорошего уже из этого не получится. Сделав неправильную разметку, вы потом проделаете массу других строительных работ, потратите на них много времени, денег и усилий, и, несмотря на это, новопостроенное здание все равно нельзя будет назвать надежным и безопасным.



Поэтому, если вас впервые интересует разметка под фундамент своими руками, видео, фото и текстовые материалы, которые есть на эту тему в Сети, желательно просмотреть по несколько раз. Кроме того, желательно обзавестись помощью опытных строителей хотя бы для совершения контроля ваших действий.

Как сделать разметку фундамента своими руками?

Начинать работы по разметке фундамента нужно только тогда, когда у вас на руках уже есть законченный проект дома со всеми необходимыми схемами и вычислениями. В нем указан не только тип фундамента, который у вас будет (ленточный, столбчатый или свайный), но и его подробный чертеж. Далее нужно просто неукоснительно следовать этому чертежу, и разметка под фундамент своими руками закончится великолепным результатом. Все разметки, которые есть на чертеже, нужно перенести на землю в том месте, на котором будет стоять дом.



При этом не забывайте учитывать масштаб рисунка, он всегда указан на каждой странице чертежей. На первый взгляд неопытного в строительной сфере человека может показаться, что разметка контура фундамента – легкий и быстрый этап работы. Это только частично правда, ведь на этом этапе нужно проявить большую осторожность и ответственность. Разметки для стен должны быть точны вплоть до сантиметра, а каждый угол должен иметь ровно 90 градусов. Допустить ошибку на этом этапе – значит, в скором времени потерять это здание и строить новое. Умножьте свои расходы на два, и предельная осторожность сама появится в вашей работе.

Разметка под фундамент своими руками всегда должна быть максимально точной, но особенно это касается тех строек, на которых в качестве строительного материала используются готовые заводские заготовки. Из них сооружают дома каркасного типа, их детали изначально идут со стандартными размерами. Их нельзя на месте подтесать или растянуть, чтобы они красиво и правильно легли на заготовленный фундамент, он должен быть выполнен в точном соответствии со схемами.

Какие инструменты нужны для разметки фундамента?

Чтобы разметить основу под свой будущий дом, вам необходимо приобрести или арендовать такие вспомогательные инструменты:

  • достаточно длинная рулетка, которой хватит, чтобы вымерять всю длину каждой из стен;
  • арматура – это могут быть как пруты, так и колышки;
  • зажимы или прищепки;
  • толстый шнур из нейлона;
  • угольник большого размера;
  • уровни.

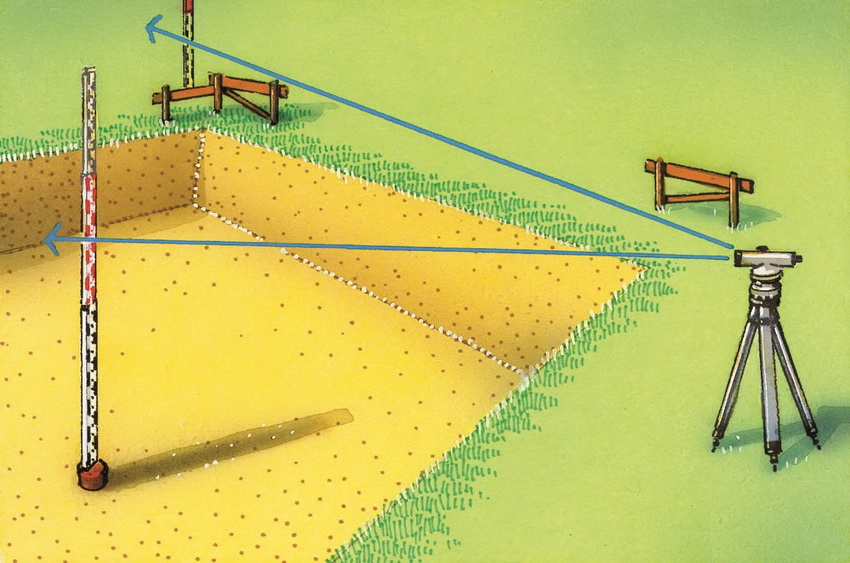

Необязательно, но очень желательно наличие лазерного уровня (нивелира), который во многом упростит как само строительство дома, так и его последующую отделку. Нелишними также во время разметки будут элементарные школьные знания геометрии.

Какую нужно выполнить подготовительную работу?

Если проект для вашего дома создавали специалисты компании «ИнноваСтрой», то он уже учитывает все особенности грунта, рельефа и преобладающих погодных условий вашего участка. Но бывают и такие случаи, когда хозяин стройки хочет сэкономить на проекте, и приобретает типовой его вариант, который нужно еще соотносить со своими условиями. При этом нужно учитывать, что, чем ровнее будет строительная площадка, тем проще будет подвести к ней все коммуникации. Кроме того, нужно соблюдать стандартные отступы: к соседям со всех сторон дом должен находиться не ближе чем за три метра, а к передней своей границе не ближе чем за пять метров.



Само собой разумеется, то перед началом работы над разметкой, территорию для нее нужно убрать – траву скосить, кусты и деревья выкорчевать, мусор собрать и вынести.Самой популярной, и в то же время самой сложной по выполнению является разметка ленточного фундамента своими руками. Для создания правильной разметки ленточного фундамента понадобится намного больше знаний, усилий и времени, чем требует, например, разметка столбчатого фундамента своими руками. Для столбчатого фундамента, как и для плиточного, вполне сгодится общая методика, адаптированная под ваши условия.



Внешний контур

Разметка фундамента под дом своими руками всегда начинается с вбивания первого колышка. Вбивать его нужно в угол, который расположен наиболее близко к границе участка. Уже отталкиваясь от него нужно вымерять расстояние, которое соответствует длине фундамента, указанной в чертежах. Это можно делать, ориентируясь на фронтальную границу и проводить черту, параллельную ей, или выбрать для себя какой-либо другой ориентир. Аналогично вымеряется и отрезок фундамента вглубь участка, перпендикулярный фронтальной границе. Получившийся между этими двумя отрезками угол нужно сразу же вымерять, он должен быть ровно 90 градусов.



Вот тут и пригодится лазерный нивелир, с помощью которого углы вымеряются за несколько секунд. Если у вас нет возможности купить или взять взаймы этот замечательный инструмент, можно вымерять углы обычным самодельным угольником, каждая сторона которого имеет длину не меньше метра. На этом этапе работы вы точно вспомните пресловутую теорему Пифагора, повествующую о равности египетского треугольника. Согласно этой теореме, треугольник, стороны которого равны 3, 4 и 5 сантиметрам, будет иметь прямой угол между сторонами 3 и 4.

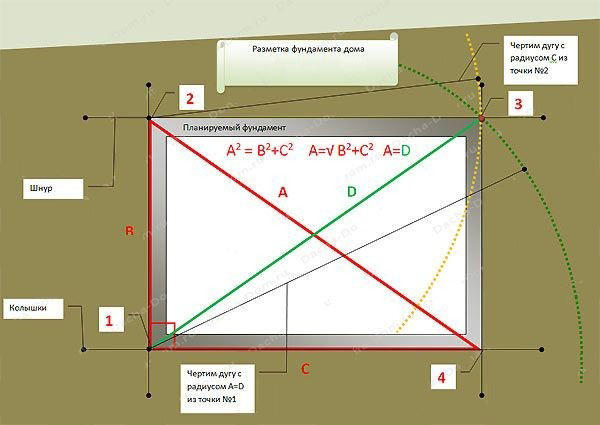

Разметка фундамента своими руками требует не только знания, но и применения на практике этой теоремы. Это происходит следующим образом: отрезается шнур длиной ровно 12 метров, делается отметка через три, а потом через 4 метра и фиксируется с помощью колышка. Первая линия этого шнура закрепляется на одной стороне разметки, вторая (в 4 метра длиной) растягивается четко перпендикулярно к ней. Конец шнура должен совпасть с его началом. Если не совпал, это означает, что угол не совсем прямой, его нужно подкорректировать, колышки переставить. Точно также размечаются и проверяются и все остальные стороны и углы.



В том случае если фундамент здания выполняется в форме правильного прямоугольника, можно измерить его диагонали, и таким образом перепроверить его правильность. Если диагонали ровные, значит углы фундамента прямые. Сложнее проверить фундамент, который имеет сложную форму – г-образный, усложненный нишами и другими архитектурными решениями. Такие фундаменты стоит разделять на небольшие участки – квадратной или прямоугольной формы и проводить измерения каждого из них отдельно.



Внутренний контур

Закончив разметку внешнего контура и проверив правильность каждого угла, можно приступать к разметке внутреннего контура и несущих стен. Рекомендованная толщина фундамента – не менее 40 сантиметров. Это расстояние нужно отмерять от внешней границы и закрепить с помощью колышков. Таким образом, вы получите внутренние границы фундамента. Точно так же отмечаются и внутренние несущие стены дома, если таковые предусмотрены проектом. Каждый квадрат и прямоугольник, который получается во внутреннем пространстве разметки, должен проверяться путем измерения его диагоналей.

Чтобы шнур было удобно крепить во время обозначения внутренних несущих стен, можно к парам колышков, обозначающим границы стены с разных сторон, прикрепить сверху доску с вбитыми в нее двумя гвоздиками. К ним и будет прикреплен шнур, который не сможет выскользнуть из такого лабиринта. Устанавливать такие доски нужно на одном горизонтальном уровне, который соответствует той высоте фундамента, которая указана в проектной документации. Очень важно, чтобы при выполнении разметки была выдержана строгая горизонтальность всей сетки меток. Именно из них состоит фундаментная плоскость. Они также являются тем ориентиром, от которого меряют глубину траншей.



Закончив разметку под фундамент, вы должны увидеть на своем участке красивую картинку из контуров, обозначенную парами шнурочков. Углы фундамента будут обозначены пересечениями этих шнурков. Точки крепления шнуров переносятся за границы фундамента и должны сохраняться вплоть до завершения всех работ по его сооружению.

Советы от профессионалов

Благодаря опыту наших специалистов, для которых разметка фундамента своими руками – привычное дело, мы можем дать вам несколько ценных советов по этой теме:

  • Копая траншею под фундамент, лучше делать небольшие отступы в каждую сторону. Примерно по 5 сантиметров. Сделав это, вы не будете подвержены риску потери колышков.

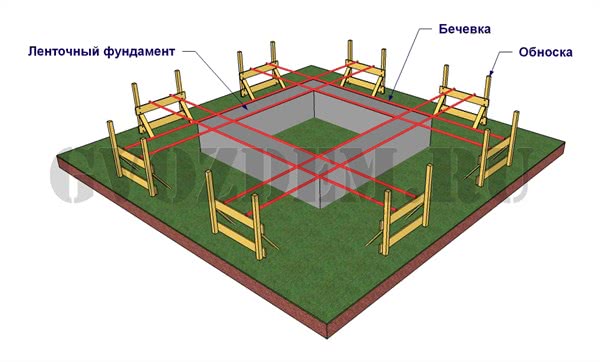

  • Работая над разметкой фундамента, очень удобно пользоваться обноской. Это колышки, которые стянуты леской. Они располагаются параллельно с фундаментом на расстоянии нескольких сантиметров от его линии.
  • Если вам нужен шаблон, с помощью которого вы будете измерять прямые углы, его можно сделать из двух досок, прочно состыковав их с помощью уголка. Длина каждой из этих досок должна быть не менее одного метра.
  • Углы также можно проверять столярными угольниками или обычными школьными треугольниками. Еще с этой задачей неплохо справляются уголки от листов OSB или любых других материалов, изготовленных на заводе.
  • Когда разметка фундамента своими руками будет закончена, получившийся рисунок нужно еще раз сверить с проектом в каждой детали и перепроверить все размеры стен и расстояния между ними. После этого колышки необходимо закрепить прочно.

Закончив все эти манипуляции, можно начинать копать траншеи и готовить к установке опалубку. Внизу этой страницы вы сможете увидеть своими глазами, как правильно происходит разметка фундамента своими руками. Видео подготовлено опытными специалистами и дает совершенно четкое представление обо всех тонкостях и нюансах этого процесса.



Несмотря на то, что многие новички в строительном ремесле часто не знают, как сделать разметку под фундамент своими руками, опытные мастера могут выполнить ее в течение нескольких часов. Для этого им понадобится два человека, набор необходимых инструментов и проектная документация. Среди специалистов этот этап считается самым простым и быстровыполнимым. Тем не менее, результат этой работы всегда подвергается коррекции.

Она необходима после того, как все земляные работы будут завершены, и нужно будет выставлять опалубку для фундамента. Земляные работы часто нарушают первоначальную разметку, но это обычно не критично и легкоисправимо.



Создавая разметку под фундамент дома, не забывайте о том, что от результата этой работы зависит, насколько безопасным и надежным получится здание, и насколько долгой будет его эксплуатация. Правильно выполнив разметку, вы сможете построить прочный качественный фундамент, на котором дом сможет простоять много лет и служить не одному поколению вашей семьи. Обратите также свое внимание на тот факт, что строительная сфера развивается очень быстро. С каждым днем в ней появляются все новые и новые технологии, инструменты и открытия, помогающие возводить прочные, многофункциональные здания в рекордные сроки.

Начиная строительство собственного дома, не смотрите в сторону старых технологий. Пообщайтесь со специалистами, посоветуйтесь с ними по вопросам, в которых слабо ориентируетесь, и тогда каждый этап строительства пройдет для вас легко и быстро.

Архитекторы и строители компании «ИнноваСтрой» всегда рады общению с новыми клиентами. Они всегда готовы не только создать для них проект дома или взять на себя выполнение основных работ по его возведению, но и подробно рассказать, как можно самостоятельно справиться с такими задачами.
