Подробная пошаговая инструкция по разметке фундамента для дома

Проект дома готов и, кажется, уже можно приступать к строительству. Но перед этим необходимо перенести чертеж с бумаги на землю, разметить контур фундамента будущего дома. Лишь на первый взгляд это быстрый и несложный процесс, на самом же деле к разметке стоит подойти ответственно, так как размеры стен должны быть соблюдены до сантиметра, а углы быть абсолютно прямыми. Ошибки на начальных стадиях всегда влекут за собой лавину еще более серьезных погрешностей, исправлять которые сложно и дорого.

Особенно важна точная разметка при строительстве каркасного дома из сэндвич-панелей, ведь они изготавливаются на заводе и имеют вполне определенные размеры. Если фундамент будет залит по неверной разметке, то дом просто невозможно на него поставить. Точность важна и для домов из бревен, бруса, газобетона, так как проекты домов разрабатываются с учетом типовых размеров материала.

Что понадобится

Кроме проекта строительства, понадобятся знания геометрии за 7 класс и нехитрый инструмент:

  • рулетка, длина которой желательно не менее самой длинной стены,
  • колышки или пруты из арматуры, в зависимости от плотности грунта,
  • толстый нейлоновый шнур и прищепки или зажимы,
  • большой угольник,
  • уровень.

Очень облегчит работу лазерный уровень (нивелир), он неоднократно пригодится на всех этапах строительства и внутренней отделки, так что сейчас самое время выбрать (как им пользоваться, я рассказывал) и приобрести его.

Подготовительные работы

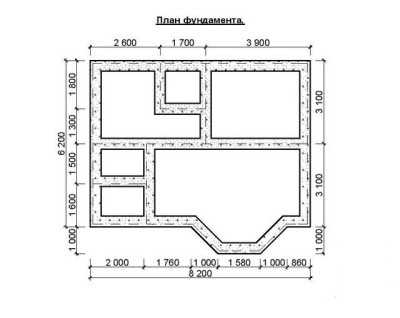

В идеале перед строительством должен быть готов проект дома с размещением на участке, учитывая все особенности ландшафта, грунта и строительные нормы. Зачастую же оказывается, что есть лишь типовой проект дома, и его еще нужно соотнести с реальным участком. Располагать строение лучше на максимально ровной поверхности и так, чтобы подводить коммуникации было удобно. СНиПы оговаривают, что дом должен отстоять на 5 м от передней границы домовладения, и на 3 м от границ с соседями.

 Перед разметкой необходимо очистить и подготовить место под будущий дом – убрать мусор, выкорчевать кусты, скосить траву.

Сложнее всего размечать наиболее универсальный и популярный ленточный фундамент. Для разметки других распространенных в индивидуальном строительстве типов – столбчатого и плитного – можно использовать частные случаи общего метода разметки.

Разметка внешнего контура фундамента

Первый колышек лучше всего вбивать в угол, наиболее близкий к границам участка, так больше вероятность, что требования СНиПов не будут нарушены. От него параллельно фронтальной границе или другому ориентиру откладывается расстояние равное длине фундамента. Вглубь участка откладывается от этого же колышка аналогичным образом длина перпендикулярного отрезка фундамента.

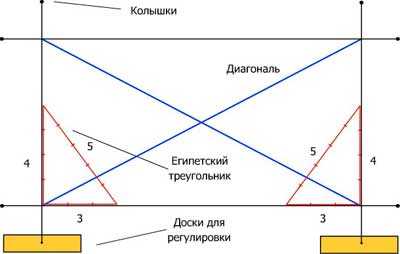

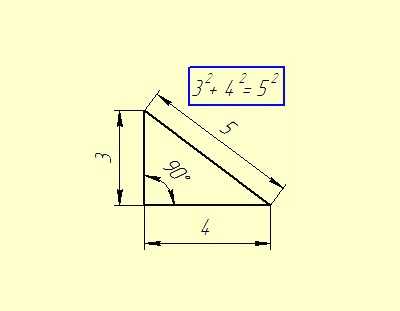

Теперь нужно убедиться, что построенный угол ровно 90 градусов. При наличии лазерного нивелира это дело нескольких секунд. Если такого прибора нет, то можно воспользоваться угольником (даже самодельным) со сторонами не менее метра. При отсутствии и этого нехитрого приспособления придется вспомнить теорему Пифагора из школьной геометрии или правило египетского треугольника, любимое строителями. Согласно им, в треугольнике со сторонами 3, 4 и 5 угол между меньшими сторонами будет прямым.

На практике это используют так: отрезают 12 м шнура, делают отметки через 3 м от начала и через 4 м от первой метки, отметку 3 м фиксируют колышком. Начало шнура закрепляют на одной из линий разметки, а отметку 4 м – на перпендикулярной ей, свободный участок шнура должен точно соединяться с началом. Если этого не происходит, значит, угол не прямой и колышки нужно подкорректировать.

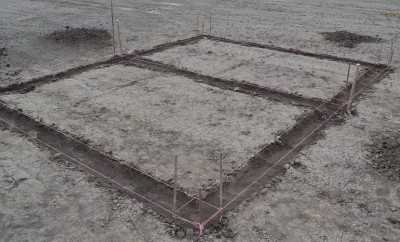

Остальные стороны размечаются аналогично. Если фундамент представляет собой прямоугольник на плане, правильность углов можно проверить, измерив его диагонали. Они равны? Тогда углы точно получились прямыми. При фундаменте сложной формы, например, Г-образной или с нишами, стоит мысленно разделить его на прямоугольники или квадраты и проверять каждый из них по отдельности.

Внутренний контур и несущие стены

После того, как размечен внешний контур, нужно очертить его внутренние границы. Толщину фундамента рекомендуется делать не менее 40 см, поэтому именно такое расстояние отмеряют от внешних границ и при помощи колышков намечают внутреннюю границу фундамента.

При наличии внутренних несущих стен в проекте дома, они аналогичным образом размечаются на поверхности. Для каждого получившегося прямоугольника или квадрата вновь проверяется равенство диагоналей.

Полезные мелочи

Если при разметке фундамента отступать с каждой стороны по 5 см, то копать траншею будет удобнее, так как меньше риск сдвинуть или потерять колышки. Для этого используют обноску – ряд колышков с протянутой между ними леской, идущие параллельно линии фундамента в нескольких сантиметрах от нее.

Шаблон для прямого угла легко сделать своими руками, жестко соединив 2 доски длиной не менее метра при помощи уголка. Для проверки используется столярный угольник или школьный треугольник. Также в качестве шаблона можно использовать угол от листа OSB или другого материала, изготовленного заводским способом.

После окончания разметки полученный контур еще раз тщательно сверяется с планом, промеряются расстояния между всеми стенами по нескольку раз, закрепляются колышки. Теперь можно начинать выкапывать траншею и устанавливать опалубку.

masterim.guru

Разметка фундамента

Разметка фундамента – это важный начальный этап строительства, который заключается в перенесении размеров будущего сооружения на конкретный земельный участок. Данный процесс может показаться достаточно простым, но, тем не менее, чтобы не возникало вопросов, как правильно разметить фундамент, перед началом практических работ следует ознакомиться с некоторыми правилами, регламентирующими порядок строительства.

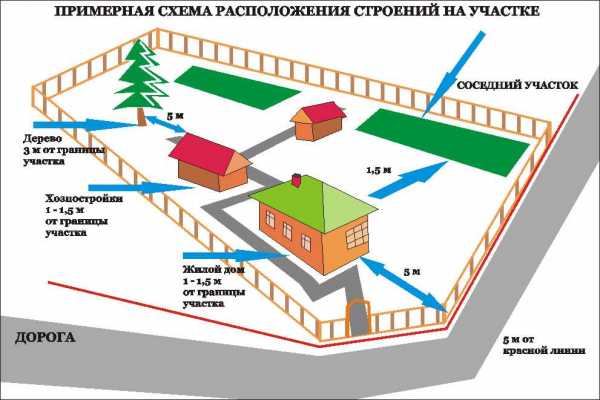

Выбор места

Первым делом, необходимо выбрать правильно расположение постройки с учетом пожарной безопасности и санитарно-бытовых условий.

Пожарная безопасность

Расстояния между жилыми помещениями соседних участков:

  • Камень, бетон, и прочие негорючие материалы – 6 м.
  • Камень, железобетон и бетон, а так же другие негорючие материалы, но с перекрытиями, выполненными из трудногорючих и горючих материалов – 8 м.
  • Древесина, каркасные ограждения из любых материалов – 10-15 м.

Дом или жилое помещение должно стоять от «красной линии» улицы не меньше, чем 3 м. Расстояние хозяйственных построек от линии, не менее 5 м.

Санитарно-бытовые условия до границы соседнего участка

  • Жилое строение – 3 м.
  • Хоз. постройки для скота – 4 м.
  • Деревья – 4 м, среднерослые деревья – 2 м, кустарники – 1 м.

Расстояние измеряется от цоколя, либо любого выпирающего элемента строения (крыльцо, козырёк крыши) не более чем на 50 см.

Так же необходимо учитывать расстояния от жилого строения до:

  • Погреба или туалета – 12 м.
  • Бани – 8 м.

И только после того, как вы учли все требования по санитарной и противопожарной безопасности, и определились с местом под строительство, согласно нормам, можно переходить к практическим действиям по разметке участка под фундамент.

Разметка фундамента

Начинать рекомендуется с разметки крайних углов, с переносом размеров здания на участок. Здание в обязательном порядке привязывают угловыми и линейными габаритами к конкретной геодезической опоре, например, одна из стен должна быть параллельной с соседним участком и отстоять от него не меньше, чем на 3 м. Между колышками натягивается толстая леска или верёвка.

После того, как натянута первая сторона будущего фундамента, перпендикулярно размечается другая сторона. Прямой угол проверяется с помощью теоремы Пифагора, египетского треугольника, а при наличии, угольником или современными приборами. Затем, отмеривается длина стены и вбивается ещё один колышек. Далее процедура повторяется, каждый угол тщательно проверяется. По завершению переноса размеров на участок, правильность прямоугольного периметра проверяется ещё раз, для этого измеряются диагонали. Они должны быть строго равны, допускается отклонение не больше чем на 2 см для стен длиннее 10 м.

Если ваше будущее строение будет иметь неправильные геометрические формы, например, пристройку меньших размеров, выступы, ниши или трапецевидную форму, то в периметр изначально вписывается прямоугольник, а затем к нему добавляются треугольники и квадраты.

Окружности, элементы в форме дуги и различные многоугольники размечают относительно их центров. А так как данные фигуры примыкают к главному прямоугольнику, то соответственно и координаты центра следует определять, привязываясь к главному элементу. При разметке оснований, имеющих круглые формы, в определённую точку вбивают колышек и уже от него проводят внутренние и внешние линии фундамента.

Перенос границ восьмигранного основания на участок начинается с 8 досок, которыми выполняется обноска. Следует разметить на участке квадрат, после этого от середины его сторон следует отметить требуемые расстояния, таким образом, вы получите координаты, обозначающие углы восьмигранной фигуры. Рассчитывают эти расстояния следующим образом: размер стороны квадрата умножают на коэффициент 0,207.

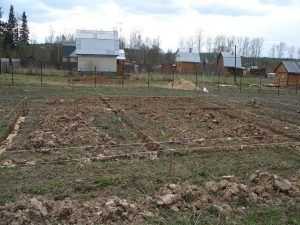

На заключительном этапе разметки фундамента, на участке рекомендуется тщательно проверить все размеры стен и углы. После того, как вы убедились в правильности разметки, контур будущего котлована помечается яркой краской, с учётом, что ширина котлована должна быть шире будущего основания приблизительно на полметра, для последующего устройства опалубки. Так же следует помнить, что котлован роется непосредственно перед работами по заливке фундамента, чтобы исключить возможность размытия границ и заливания дна траншеи осадками.

Видео:

thefundament.ru

Как разметить фундамент своими руками для дома и других сооружений?

Разметка фундамента считается одним из самых ответственных этапов строительства дома, поэтому требует к себе серьезного подхода, основанного на точных расчетах, составлении соответствующей проектной документации, подборе качественного материала и инструментария, выполнении необходимых операций, придерживаясь принятых требований и соблюдая определенные условия.

Любая ошибка, допущенная в процессе работы, может обусловить ненадежность возводящего дома и привести к возникновению отклонений, исправить которые можно только в том случае, если переделать все проделанные строительные манипуляции заново, а это лишние материальные расходы, дополнительные временные и трудовые затраты.

Чтобы всего этого избежать, необходимо знать, как разметить фундамент в совершенстве. Об этом и поговорим в статье.

Подготовительные работы и с чего начать?

Прежде чем приступить к разметке фундамента дома, необходимо провести следующие предварительные мероприятия:

  • Определить точное место будущей постройки. Выбранная площадка должна быть ровной, очищенной от строительного и бытового мусора, соответствовать размеру планируемого строения.

    Принять в учет также необходимо такие факторы, как возможность подключения будущей постройки ко всем необходимым коммуникациям, наличие и качество подъездных путей, расположение участка, на котором будет производиться строительство,  относительно сторон света.

  • Выбрать подходящий тип фундамента и определить его габариты. При выборе следует принимать в учет климатические условия, в которых будет вестись строительство, а также массу будущей постройки.
  • Выполнить разметку одной из стен. Какая из стен дома будет размечаться в первую очередь – задняя, боковая, фасадная – не имеет значения.

На этапе подготовительных работ должны соблюдаться следующие условия:

Если все условия будут соблюдены, а подготовительные мероприятия проведены правильно, будущей постройке будет заложена надежная и долговечная  основа.

к оглавлению ↑

Составление проектной документации

Правильная разметка фундамента своими руками невозможна без составления проектной документации. Она помогает избежать всевозможных трудностей при строительстве стен дома, позволяет предельно точно рассчитать необходимое количество  материалов.

Это в свою очередь, обуславливает  значительную экономию средств на строительство, исключает всевозможные неприятные неожиданности в процессе возведения строения.

Проектная документация составляется согласно показателям, полученным в результате предварительно проведенных расчетов и исследований. Что в обязательном порядке принимается в учет?

  • Глубина фундамента, его конструкция и используемые элементы.
  • Выбранная форма будущего дома.
  • Фактическое напряжение по подошве, ее размеры, давление на грунт.
  • Показатели осадки.
  • Устойчивость строения.
  • Выбранный тип фундамента.

Также должны быть учтены фактура и параметры стройматериалов.

Если по каким-либо причинам проектная документация составлена с ошибками, разметку фундамента выполнить правильно не получится, а, соответственно, и строительство несущих конструкций пойдет не так, как предварительно было запланировано.

к оглавлению ↑

Необходимые инструменты, которые понадобятся при проведении работ

Весь перечисленный инструментарий можно без труда найти и приобрести в любом хозяйственном магазине.

Делаем разметку: подробная пошаговая инструкция

Разметка участка под фундамент проводится в несколько этапов:

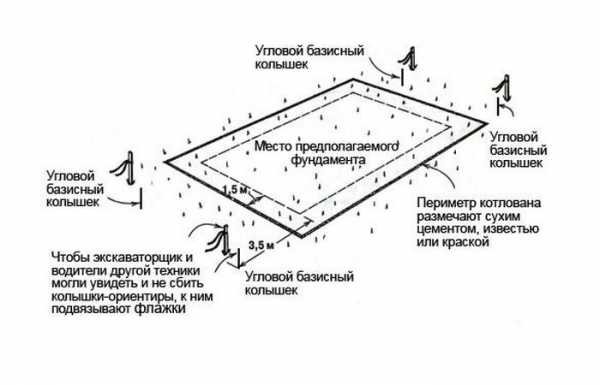

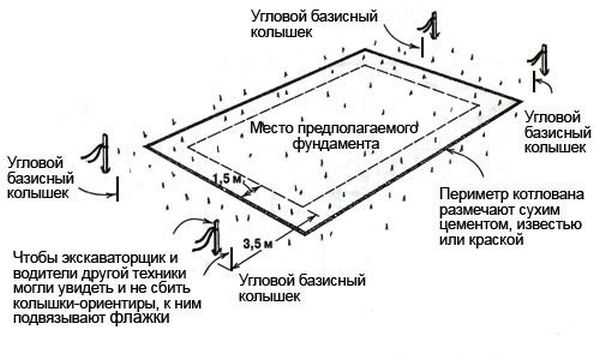

  1. Первый этап: определение положения базисного угла. Из брусочков необходимо сделать колышки и вертикально вбить их в трех углах участка, на котором будет вестись строительство.

    Между вбитыми колышками натягивается веревка. Таким образом, образуется угол, от его сторон производится дальнейшая разметка под фундамент.

  2. Второй этап: выбор и обозначение начальной стены, которая положит основу для последующей разметки остальных стен. Лучше всего выбрать в качестве базовой параллельную, самую длинную стенку, которая находится максимально близко к границе участка, в таком случае погрешность возведенного сооружения будет минимальна.

    После того как начальная стенка определена, на веревке указываются в определенных размерах точки, условно определяющие концы стены.

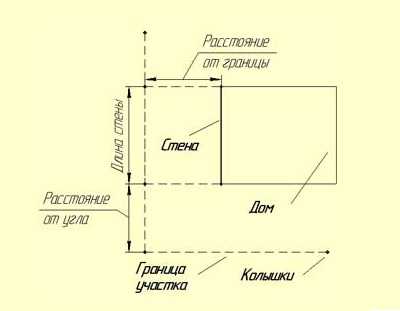

    Предполагаемая стена переносится от границы на предварительно рассчитанное расстояние с помощью рулетки, в указанных местах забиваются колышки. Подобная процедура разметки фундамента повторяется как для внешних, так и для внутренних стен.

  3. Третьей этап: разметка на местности прямоугольника под закладку фундамента. На одном отрезке отмеривается 3 метра, на втором – 4 метра, если третий отрезок равен 5 метрам, то образован угол, равный 90 градусам.Важно отметить, что отрезки можно отмерять в любых единицах длины, главное, чтобы всегда соблюдалось отношение 3:4:5.

    Если необходимо ускорить процесс разметки углов стен, лучше всего сконструировать шаблон треугольника из досок или веревки.

    Ориентируясь на предварительно сделанный шаблон, отмечаются все внешние углы стены путем вбивания колышков  с четким соблюдением размеров, указанных в проектной документации.

    Между колышками натягивается веревка или леска таким образом, чтобы контуры разметки фундамента на земле получились такими же, как и на генеральном плане.

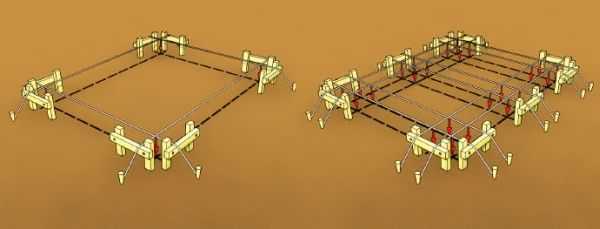

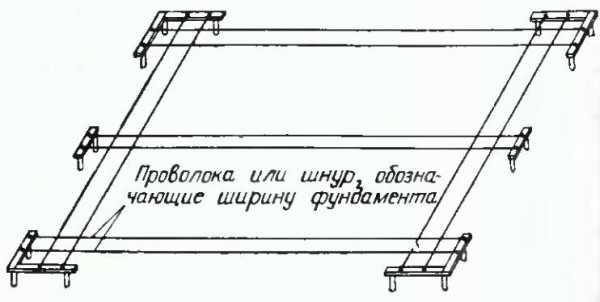

  4. Четвертый этап: изготовление обноски. Сделать разметку более удобной позволит обноска. Благодаря ей перемещать точки крепления веревок намного проще.

    Чтобы изготовить обноску, необходимо в торце предполагаемой стены сделать специальную конструкцию, которая состоит из пары колышков, к которым прибита перекладина на высоте 10 -15 см от предполагаемого уровня фундамента.

  5. Пятый этап: проверка разметки. Используя рулетку, измеряются на каждом прямоугольнике диагонали. Желательно, чтобы они были равными.

    Если разница в размерах диагоналей большая, значит,  разметка фундамента выполнена с ошибками. Чтобы устранить ее, необходимо, в первую очередь, проверить углы.

Важно отметить, проверку выполненной разметки необходимо производить даже в том случае, если все работы выполняли специалисты высокого профиля.

к оглавлению ↑

Рекомендации специалистов

  • Если сделать разметку фундамента правильно с первого раза не удалось, не стоит опускать руки, первым делом необходимо найти допущенные неточности и исправить их.
  • Если расстояние составляет меньше 5 метров, значит, угол между шнурами меньше 900. Если при построении прямоугольника длина отрезка больше 5 метров, значит, угол больше 900. Чтобы добиться прямого угла, необходимо сдвигать один из концов лески или шнура влево или вправо.
  • Разметке внутреннего периметра фундамента выполняется по другому принципу, чем разметка внешнего периметра, это необходимо учитывать на этапе проведения работ.
  • Перед тем как сделать разметку ленточного фундамента, необходимо провести ряд соответствующих расчетов, в том числе и внутреннего периметра, а также принять в учет ширину ленты фундамента.

Теперь вы в подробностях знаете, как правильно разметить фундамент. Если придерживаться указанных в статье правил выполнения работ и принимать в учет рекомендации, данные специалистами, справиться с заданием не составит труда даже с первого раза.

Как показывает практика сделать разметку фундамента, которая послужит основой для крепкого и надежного дома, сможет даже тот человек, который не имеет опыта подобной работы и специальных навыков. Главное,  серьезно подойти к каждому этапу и вовремя обращать внимание на мелочи.

Смотрите видео-подборку по работе с разметкой:

proffu.ru

Разметка фундамента своими руками - руководство

С первого взгляда, разметка фундамента своими руками для любого строения кажется делом совсем непростым. Но, как говорит известная народная пословица, глазам бояться, а рукам делать. Самое главное здесь – это распределить весь процесс на определенное количество простых операций. Кратко рассмотрим каждую из них в этой статье.

Правильно сделанная разметка под фундамент обеспечит следующие плюсы:

  • Постройка стен не потребует затраты лишних усилий;
  • На покупке строительных материалов удастся существенно сэкономить;
  • Строение будет возводиться в четких рамках проекта, а неприятных неожиданностей в дальнейшем не случится.

Во время работы над созданием всей проектной документации следует обращать внимание не только на фактуру строительных материалов, но также и на их параметры. В том случае, когда разметка по каким-то причинам производится с ошибками, постройка несущих конструкций не пойдет по задуманному ранее плану.

Предварительно разметке плиточного или ленточного фундамента следует определиться с территорией, на которой будет размещаться будущий дом. Необходимо уделить особенное внимание ровности строительной площадки. После этого определяют тип фундамента и его размеры. Они зависят от будущей предполагаемой нагрузки, а также климатического пояса, в котором будет осуществляться строительство.

Когда тип основания и его размеры уже определены, можно приступать к разметке одной из стен. Первоначально можно размечать как боковую или заднюю, так и фасадную стену.

Правильно выполненная разметка представляет собой залог качественного фундамента. Допустим, уже вырыт котлован необходимой длины. Чем же заняться дальше? В самом начале следует восстановить разметку углов. В этом помогают вбитые колышки, от каждого из которого отступают по метру и вбивают обноску. Торцы обноски обязаны быть  немного выше верхней линии будущего фундамента.

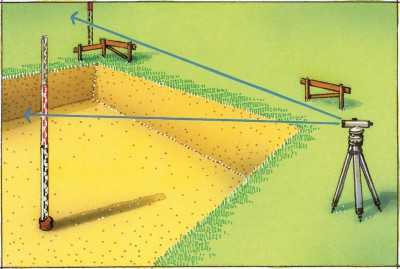

Следующим шагом должен стать «прострел» горизонтальной плоскости, а также определение высоты верхних линий фундамента. Делается это с помощью нивелира. После отметки верхней линии фундамента на каждой из стоек их пары скрепляются досками, после чего натягиваются шнуры.

Когда углы одной стены уже определены, можно приступать к разметке последующей, которая располагается параллельно. Данная процедура осуществляется точно по такому же алгоритму. Заново забиваются необходимые стойки, на которые переносят верхнюю линию фундамента с помощью нивелира. В результате по созданным наметкам прикрепляют доски обноски, а затем размечают боковые стены.

После окончания процедуры разметки верха фундамента можно приступать к разметке основания. Здесь стоит запомнить наиболее важное правило: основание обязано быть строго горизонтальным.

Расчет глубины

Для того чтобы вычислить необходимую глубину, следует отложить от верхней линии фундамента длину его блоков. В конечном результате получается именно та линия, где будет находиться дно фундамента. К проведению расчетов следует относиться очень внимательно. Ведь самая малая погрешность, как правило, приводит к необходимости в дальнейшем «подтягивать» первые ряды кладки, либо же вообще срезать нижнюю часть бетонных блоков. Кому нужны такие хлопоты или плохая кладка?

С первого взгляда может показаться, что разметить фундамент очень уж сложно. Не стоит забывать о том, что стены будущей кладки должны пролегать строго посередине ее основания. Особенной точности можно достичь следующим образом. Сформировавшиеся углы верхней части фундамента переносятся на дно котлована и отмечаются специальными колышками. Именно такие колышки и служат основой для будущей разметки под фундамент.

Упомянем еще об одной важной детали, которую ни в коем случае нельзя упускать из виду. Каждый профессиональный строитель знает: необходимо следить, чтобы основание фундамента выступало за его основную стену приблизительно на сто миллиметров. Также немаловажно и верно определиться с положением опалубки, по которой в дальнейшем будет заливаться основание. Щиты опалубки выверяются строительным уровнем.

Для чего нужен запас?

Суть заключается в том, что для хорошей закладки фундамента приходится сначала вынимать немалое количество земли. Поэтому когда колышки устанавливаются без учета запаса, они могут попросту упасть во время выкапывания земли. В таком случае вы идете на риск утерять всю разметку.

Альтернативой легко теряемым колышкам может стать, к примеру, двухметровая доска, к которой прибивается пару колышков. В торец такой доски предварительно вбивают несколько гвоздей, чтобы шнур легче двигался. Подобное приспособление в сфере строительства известно под названием «обноска». С его помощью появляется возможность размещать фундамент с точностью вплоть до миллиметров. Разметка же плиточного или столбчатого фундамента не подразумевает подготовки запаса, а потому делать ее гораздо сложнее.

Дренажная система

Начиная разметку фундамента любого здания, следует вспомнить о том, что никакой фундамент не продержится долго без четко продуманной дренажной системы. Если система отведения воды плохо работает (к примеру, основание фундамента расположено ниже позиции сброса воды), дренажную систему следует прокладывать непосредственно через основание и выводить на водосборный колодец. Его размещают в подвальном помещении. Минус такой системы заключается в необходимости периодически отводить грунтовые воды через стенку фундамента, откачивая насосом.

Независимо от того, какую дренажную систему вы предпочтете, помните об основном правиле: дренажные трубы нужно укладывать до того момента, пока вы приступите к заливке раствора бетона. Поэтому полная совокупность расчетов системы дренажа считается обязательной частью расчетов любого фундамента.

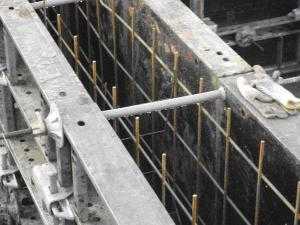

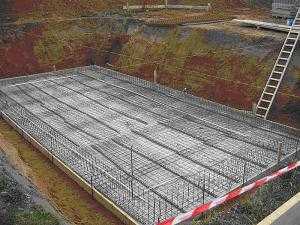

Разметка арматуры

Основание каждого фундамента принято усиливать, устанавливая вертикальную арматуру. Она служит для того, чтобы связывать кладку из блоков с дном фундамента. Прутья арматуры располагают четко по центральным линиям блоков в области пустот, после чего эти пустоты заливают жидким раствором бетона.

Для того чтобы установить арматуру правильно, следует точно определить местонахождение середины фундамента. Еще одна важная деталь заключается в том, что устанавливать арматуру нужно быстрее, пока раствор бетона не начал затвердевать. Потому-то каждый из необходимых расчетов желательно производить еще до установки, не отвлекаясь от основных работ.

Последовательность устройства арматуры:

  • После установления опалубки  в щиты в районе середины стены вворачиваются шурупы. Такая процедура дает возможность натягивать шнуры и размечать оси стен уже после заливки бетона;
  • После предыдущих действий можно начинать устанавливать арматуру. Отступать от угла стены нужно приблизительно на сто миллиметров. Дальнейшие прутья принято устанавливать с интервалами в восемьсот миллиметров;

  • Если вы не желаете, чтобы стены были блочными, в верхней части основания следует делать шпоночную канавку. Это необходимо для его соединения со стеной. Остановимся немного подробнее на изготовлении шпоночной канавки. Во время заливки основания фундамента сверху вставляют брусок размерами 50*50 сантиметров. Он удаляется после окончательно затвердения бетона. Необходимо также следить за тем, чтобы канавка ровно пролегала по оси стен фундамента. В свою очередь эта ось обязана располагаться в середине основания.

Разметка бетонных блоков

По окончанию заливки основания должно пройти несколько дней. Потом следует аккуратно снимать опалубку и бережно размечать бетонные блоки. Существует несколько вариантов выполнения. Остановимся подробней на самом простом из них, реализовать который сможет, пожалуй, даже новичок в строительстве. В первую очередь, здесь будет необходима рейка-порядовка.

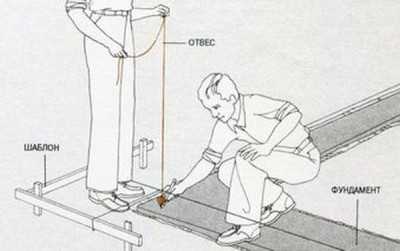

Если в каждом из углов устанавливать рейки-порядовки, укладка блоков значительно ускоряется. Данный процесс выглядит следующим образом. На рейке отмечается верхняя линия фундамента. После этого делается разметка от верха рейки с интервалом в дести миллиметров. Остановимся на этом месте подробнее.

Первоначально следует размечать наружные углы фундамента. Определяются они с помощью отвеса, который опускают из точек пересечения шнуров. Потом в каждом из углов устанавливается металлическая рейка-порядовка, которая отличается от других реек Г-образными кронштейнами, приваренными к своим окончаниям. Рейки дюбелями прикрепляются к бетону.

Необходимо внимательно следить за вертикальным установлением реек. Здесь нужно обойтись без отклонений, зафиксировав все подкосами. Потом с того верхнего места, где пролегает шнур, размещаются блоки. Интервал берется в двести миллиметров. Для окончания разметки натягивается шнур между рейками-порядовками в том месте, где расположена нижняя отметка.

Не следует сильно расстраиваться, если с первой попытки вам не удастся достичь правильных результатов. Любая неточность может быть исправлена. К примеру, когда расстояние получается меньше пяти метров, то соответственно меньшим девяноста градусов оказывается и угол между шнурами. Разумеется, что если длина превысит пять метров, то и угол будет больше девяноста градусов. Чтобы угол получился идеально прямым, необходимо выравнивать один конец второго шнура влево или вправо.

При разметке ленточного фундамента под дом следует рассчитывать также и внутренний периметр, в обязательном порядке учитывая ширину ленты.

www.dom-brus.com

Как правильно сделать разметку фундамента

Сооружение любого масштаба должно быть основано на крепком и надежном фундаменте. Именно от надежности и качества основы зависит долговечность дома. Для того чтобы не столкнуться с самыми распространенными ошибками, необходимо знать, как правильно сделать разметку фундамента под будущее здание.

Проектные документы

Проектная документация

Приступая к работам по разметке фундамента, вам необходимо решить вопрос с проектной документацией.

Изготовив разметку фундамента, вы можете быть уверены в том, что:

  • у вас не возникнет сложностей при строительстве стен;
  • приобретение строительных материалов обойдется гораздо дешевле;
  • поскольку возведение дома будет производиться согласно проекту, вы не столкнетесь с неприятными неожиданностями.

При составлении проектных документов, важным фактором является не только фактура строительных материалов, но и параметры. При допущении малейшей неточности во время произведения фундаментной разметки, возведение несущей конструкции пойдет в разрез с проектом.

Предварительные мероприятия:

  • Прежде чем начать разметку фундамента, необходимо определить место расположения будущей постройки, выбрав для этого ровную площадку.
  • Затем определитесь с типом фундамента и его габаритами. Выбор должен зависеть от климатических условий и массы будущего дома.
  • После выполнения первых двух шагов, можно приступать к разметке первой стены, и не важно, какой она будет: задней, боковой или фасадной.
  • Пошаговая фундаментная разметка

    Разметка участка под фундамент

    В местах расположения предполагаемых углов вбиваются клинья с последующим натяжением шнура между ними. Полученный прямоугольник и будет являться направлением будущих стен.

    При изготовлении разметки под ленточный фундамент необходимо делать запас от длины стен до 1 метра.

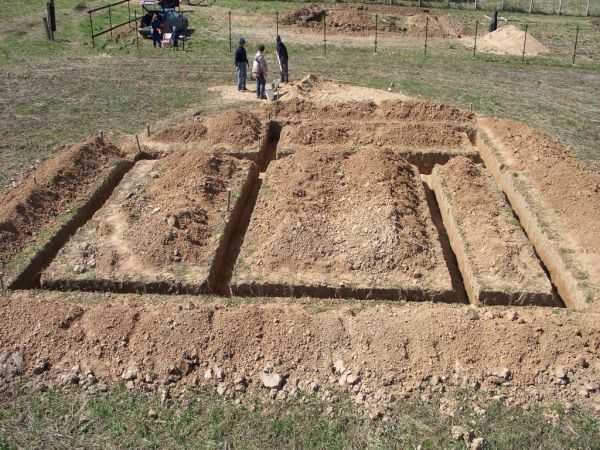

    Закладка фундамента предусматривает выемку определенного количества грунта. Поэтому при установке кольев согласно точным размерам, при копке они упадут, и вы спутаете все разметки.

    При разметке столбчатого фундамента дополнительный запас не требуется, поэтому выполнить его монтаж труднее.

    Изготовление разметки

    Пошаговая разметка Растянув первый шнур и обозначив расположение первой стены, вы получите точку отсчета. Далее определите место, в котором будет находиться угол фундаментного основания. Определив эту точку, обозначьте ее колышком, а затем отмерьте длину будущей стены. В завершении этого вы получите второй угол основания.

    От качества уложенного фундамента будет зависеть надежность будущего сооружения.

    Аналогичная процедура повторяется для второй стены, расположенной перпендикулярно. Для этого на первом шнуре отмечаются три единички, которые должны находиться далеко друг от друга для получения прямого угла.

    То есть если единица равна одному метру, через каждые три метра необходимо устанавливать колышки.

    От места соединения шнуров отмерьте четыре метра и вбейте колышек, при измерении расстояния между кольями вы должны получить значение равное пяти метрам (расстояние измеряется с помощью рулетки с напарником).

    Продолжайте действовать таким же образом: отметьте от точки пересечения три метра на первом шнуре и четыре – на втором. Опять смерьте расстояние между двумя кольями. Такие замеры производятся до получения значения, равного пяти метрам.

    Лишь в этом случае можно утверждать о правильно выполненной фундаментной разметке и ее перпендикулярном расположении.

    После измерения длины второй стены также вбивается колышек, образуя тем самым третий угол. После этого останется только определить расположение последнего, четвертого угла, с чем не должно возникнуть сложностей даже у новичков. Он будет на пересечении третьего и четвертого шнуров.

    Метод равных диагоналей Если после первой попытки вы не достигли желаемого результата не стоит отчаиваться. Все дефекты можно с легкостью исправить. При получении расстояния от шнура до шнура меньше необходимого значения (5 метров), проверьте точность угла, он должен быть именно 90 градусов. Для достижения необходимого угла передвигайте один конец второго шнура в необходимую сторону до получения требуемого результата.

    Вышеописанный способ подходит для внешней фундаментной разметки. Для изготовления разметки по внутреннему периметру вам необходимо действовать по-другому. При выборе плитного типа фундамента вполне можно обойтись внешней фундаментной разметкой.

    Что касается изготовления фундамента ленточного типа, то здесь обязательны тщательные расчеты и внутренний периметр с учетом ширины фундаментной ленты.

    Это все, что касается основных моментов при расчете и изготовлении фундаментной разметки. Эти работы требуют максимальной внимательности и аккуратности, в противном случае о надежности постройки не может быть и речи.

    Видео

    Об особенностях разметки при строительстве фундамента пойдет речь в следующем видеоматериале:

    Погрешность при измерениях:

    ciscoexpo.ru

    Разметка фундамента под дом своими руками: как сделать

    Как разметить фундамент – это первый вопрос, который нужно решить перед устройством фундамента.

    Для этого можно пригласить специализированную организацию, в частном порядке договориться с геодезистами о выполнении этой работы или выполнить разметку фундамента под дом своими руками.

    Что нужно для разметки

    Разметка под фундамент – это вынос на местность осей здания, по которым впоследствии определаются контуры дома с учетом всех его архитектурных особенностей. Для этого необходимо выполнить следующие действия:

    • перенести на площадку строительства план будущего дома и закрепить его на местности;
    • точно закрепить углы фундамента;
    • правильно перенести размеры стен.

    Осуществить эти мероприятия не сложно, если использовать изученные еще в школе простейшие правила геометрии, даже не зная ее на 5.

    Существует несколько методик, применение которых поможет решить вопрос, как сделать разметку под фундамент.

    Эти методики помогут выполнить правильную разметку как для столбчатого фундамента, так и для других видов оснований.

    Варианты разметки фундамента без применения нивелира

    Размечают фундамент от базисного угла

    В основе всех этих способов выноса разметки под фундамент своими руками лежит один принцип — создание и закрепление базисного угла.

    От него далее будет производиться вся разметка.

    Выбирается базисный угол так, чтобы одно из его направлений соответствовало самой длинной стене дома.

    Закрепления базиса на участке под строительство производится с использованием привязок будущего здания к существующим строениям, заборам, столбам линий электропередач или дорогам.

    Для закрепления точек лучше всего использовать арматурные стержни, которые после забивки в грунт на глубины ниже основания котлована, должны выступать от поверхности на 20 — 30 см.

    Отсутствие нивелира при разметке этими способами компенсирует уровень там, где необходим перенос высотных отметок.

    Применение правила треугольника

    Разметку можно сделать по правилам золотого треугольника

    Разметка фундамента под дом может быть выполнена по правилу золотого треугольника. Сначала на местность выносится одна стена, имеющая наибольшую длину.

    Применение правила золотого треугольника, которое можно выразить как соотношение 3:4:5, состоит в том, что на вынесенной стене отмеряют 4 м и выполняют следующие действия. Концы этого 4 м отрезка закрепляют кольями.

    К кольям крепят шнуры длинами 3 и 5 м. Шнуры натягивают и, применяя циркуль, находят точку пересечения, которую соединяют по направлению 3 м шнура с вынесенной стеной. Угол между ними должен быть 90 градусов.

    По направлению трехметрового шнура откладывают длину следующей стены и проделывают всю операцию снова, вынося на местность 3 и 4 стены, замыкая прямоугольник на втором конце 4 метрового отрезка.

    Применение правила диагоналей

    Разметить фундамент для дома и контролировать его размеры в ходе строительства поможет правило диагоналей, которое особенно поможет при устройстве ленточного фундамента своими руками.

    Сначала делается вынос периметра здания. Затем выносятся диагонали прямоугольника, они должны быть равны по значению.

    Периметр здания и его углы корректируют по результатам выноса диагоналей.

    Во время всего процесса производства работ по устройству фундамента его размеры контролируются измерением и сопоставлением длин диагоналей.

    Применение правила пересечения кривых

    Место пересечения окружностей соединяют с вершиной угла

    Вынесение на участок строительства контуров здания методом пересечения кривых производится следующим образом:

    1. От вершины базового угла отмерят длину одной стены и закрепляют на местности.
    2. Для определения направления смежной стены, которая должна быть перпендикулярна вынесенной, и вершины угла в разные стороны по линии закрепленной стены отмеряют равные отрезки.
    3. Из полученных точек, которые будут являться центрами окружностей, проводят при помощи натянутого шнура дуги, одинакового радиуса.
    4. Место их пересечения соединяют с вершиной угла.
    5. На полученной линии, которая перпендикулярна вынесенной стене, отмеряют длину следующей стены и так далее, до четвертой стены, пока они все четыре не будут вынесены на местность.

    Рассмотренные методы показывают, как правильно разметить фундамент своими руками. Они не представляют особого труда при выполнении и обеспечивают высокую точность результатов работ, но применимы они к конструкциям, имеющим простейшие конфигурации (прямоугольник, квадрат).

    Применение нивелира, теодолита и тахеометра

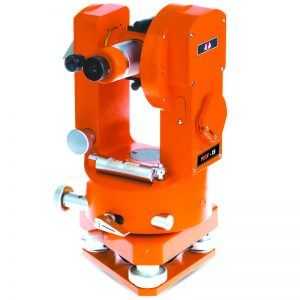

    Теодолит

    Когда размеры фундамента большие и он представляет собой сложную ломаную линию, нужно производить разметку фундамента с помощью лазерного нивелира, теодолита или тахеометра.

    Лазерный нивелир предназначен для выноса высотных отметок. Поэтому он может потребоваться при любом из вариантов разметки фундамента.

    Для выноса осей здания и закрепления их на местности нужен теодолит или тахеометр, который кроме выноса осей пригоден для работы с высотными отметками.

    При помощи этих инструментов проектные оси выносятся на обноску, заранее установленную в котловане.

    Обноска представляет собой конструкцию из двух вертикальных деревянных или металлических кольев, вбитых в землю, и поперечной планки между ними, на которой закрепляется шнур, натянутый между двумя обносками, повторяющий проектные оси.

    От этого шнура вниз на основание котлована при помощи отвеса выносят точки, от которых производят разметку стен фундамента. Эту операцию можно также производить при помощи тахеометра.

    Из таблицы видно, что использование для разметки специального инструмента не исключает его применение при выносе разметки своими руками без дорогостоящего оборудования. О тонкостях разметки фундамента смотрите в этом видео:

    ИнструментВид разметкиДополнительный инструмент
    НивелирВысотные отметкиРулетка, рейка, шнур, отвес
    ТеодолитОсевые линииРулетка, шнур, отвес
    ТахеометрВысотные отметки и осевые линииРулетка, шнур, отвес

    Выполнение разметки фундамента для дома своими руками поможет сократить финансовые расходы при строительстве дома.

    fundamentaya.ru

    Разметка фундамента и советы строителей как ее правильно сделать

    Подготовительные работы

    Просто так пойти и начертить квадрат или прямоугольник не получится – на это придется потратить много времени. Для начала нужен проект, хотя бы минимальный, где будут согласованы все цифры. По сути, разметка – это точный перенос вашего проекта с бумаги на землю, только с соблюдением масштаба. Как правило, проектирование здания делать должен инженер, который досконально осведомлен обо всех нюансах своей работы и сделает чертеж согласно ГОСТ и СНиП.

    После того, как все бумаги будут у вас на руках, можно переходить непосредственно на участок. Работать вам придется в основном лазерным нивелиром и дальномером, поэтому первым делом надо произвести уборку. Удалите все ветки, сорняки, предметы, которые могут помешать лазерным лучам при измерении расстояния между углами.

    Как правило, приходится сглаживать участок, поскольку ровной поверхности практически никогда не бывает. Это можно сделать вручную, если отклонение небольшое или посредством трактора с совком впереди. Одновременно с выравниванием вы уберете слой рыхлой почвы.

     Разметка фундамента и установление обносок

    В ходе выполнения этой процедуры нужно быть предельно внимательным, так как переделать работу будет невозможно. После заливки бетона деньги будут безвозвратно потрачены, а впустую или нет – зависит только от вас. Нужно для начала выбрать участок с небольшим уклоном, чтобы ливневая вода попадала не к вам под дом, а протекала мимо, а земля быстро высыхала. Одной из самых «грубых» ошибок новичков является постройка дома на идеально ровной поверхности или, того хуже, в уютном месте в ложбинке. Такое строение долго не простоит, так как фундамент просядет уже через несколько месяцев.

    Разметка под фундамент не должна подвергаться воздействию погодных условий, поэтому лучше всего использовать для нее леску и металл. Колышки делают из толстой арматуры, которую забивают в землю на 35-40 сантиметров, чтобы  не расшатывались. После того, как вы забьете по углам арматуру, натяните везде леску, нужно будет взять нивелир и вымерять под ноль все растяжки. Когда все сойдется, можно уже ставить полноценную обноску, по которой вымеряют котлован. Чтобы она не мешала, доски лучше всего сбивать на расстоянии 2 метра от фасада дома.

    Ширина обноски должна быть равна ширине будущего фундамента, нужно измерить расстояние между лесками на каждом углу, чтобы не было никаких расширений. Если все сделать правильно, это должно занять по времени примерно 2 часа, с учетом сбивания досок. Чтобы избежать самых популярных ошибок, вам необходимо запомнить несколько правил.

    1. Нельзя размещать строение ближе 3 метров к границе другого участка по правилам пожарной безопасности. Также нельзя выполнять постройки ближе 5 метров от фронтальной части другого сооружения согласно СНиП. На вас могут подать в суд за нарушение норм, строение придется переносить.
    2. Разметка фундамента своими руками является достаточно трудоемким процессом, так как сначала придется снять слой земли и весь ковер растений. Площадка должна быть выровнена по уровню, а фундамент нельзя делать уже, чем толщина стены плюс 10 сантиметров. То есть при стене 15 см фундамент должен быть не менее 25 см.
    3. Не забывайте проверять углы будущего фундамента, они должны быть строго 90 градусов, не больше, не меньше. Отклонение всего на 2-30 будет очень заметным на другом конце стены, которая «уйдет» на 10-15 сантиметров. Качественно измерить угол можно только лазерным нивелиром и рулеткой. Четко измеренные диагонали должны сойтись – тогда у вас 900.
    4. Не забудьте натянуть леску по внешней стороне разметки.

    Если все сделать правильно, то ваше будущее здание нигде не будет косить, а стены будут идеально ровные (при условии правильной кладки кирпича). Любые отклонения или неточности измерения очень сложно «загладить», поэтому лучше 10 раз отмерить и 1 раз залить.

    Выставление опалубки под фундамент

    Как правильно разметить фундамент мы уже разобрались, теперь перейдем к следующему этапу, который не менее важен, как разметка. Выставление опалубки – наиболее трудоемкий и скучный процесс, но сделать его необходимо на совесть и действительно ровно, по леске. Чем ровнее вы ее сделаете, тем меньше финансовых средств у вас пойдет на отделку цоколя строительными материалами.

    Для начала надо собрать весь необходимый реквизит: несколько десятков деревянных брусков 40х40х400 мм (высота, ширина, длина), которые будут играть роль распорки, листы ОСБ, а также колышки, которые будут их поддерживать. Ставим листы ОСБ строго по леске, отступая от краев по 5 сантиметров (помним одно из правил: фундамент на 10 см толще стены), потом забиваем арматуру, подпирая внешнюю сторону, чтобы опалубка не «убежала», связываем ее распорками.

    Гвозди – ненадежный способ крепления распорки к стенке, сделанной из ОСБ плиты, нужно использовать саморезы. Очень удобно работать шуруповертом, саморезы взять по 8-10 сантиметров, желательно с широкими шляпками, чтобы они не «проваливались» в плиту. По мере стягивания конструкции подправляем ее по нитке, причем на высоту тоже нужно обращать внимание. Любой перекос потом сложно выровнять, поэтому лучше сразу подогнать опалубку под уровень в ноль, потом заливать жидкий раствор и равномерно разогнать «брыжи» по всему периметру будущего цоколя.

    Теперь вы обладаете теоретическими знаниями, как разметить фундамент и выровнять цоколь под ноль. Далее уже можно идти и закреплять их практическими занятиями. Перед каждым действием пользуйтесь лазерным нивелиром и уровнем – это исключит более 90% косяков.

    grounde.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
