Как сделать пилу своими руками – варианты сборки ручных и стационарных моделей

Содержание

Как Сделать Пилу Циркулярку Своими Руками • AURAMM.RU

Как сделать циркулярку своими руками из ручной дисковой пилы

Если человек проживает в личном доме либо у него имеется дачно-садовый участок, то наличие стационарной циркулярной пилы в арсенале домашнего мастера не только лишь лучше, да и иногда нужно. О том, как установить цепь на бензопилу, как сделать гамак своими руками. Как сделать циркулярную пилу своими руками: как самому сделать циркулярку. К огорчению, цена промышленно сделанного эталона таковой пилы не соответствует частоте ее домашнего использования, а для неких россиян просто не по кармашку. Как вырезать и сделать медведя из дерева своими руками. Необходимые инструменты и пошаговая инструкция изготовления садовой фигуры. В то же время сделать «циркулярку» своими руками достаточно просто, использовав для этого привод швейной машинки либо обыденную электродрель. Но качество выполнения работ и номенклатура выполняемых операций почти во всем зависят от станины циркулярной пилы.

Конструкция станины

Простейшую станину циркулярной пилы, мощность привода которой не превосходит 0,8…12 кв полностью доступно сделать своими руками из толстой фанеры и деревянных брусков. Для привода можно использовать электродрель «BOSCH GSB 19-2» (мощность 0,85 кв) либо «DWT SBM-1050» (мощность 1,05 кв), которая с помощью специального кронштейна крепится к под плитой. Длина станины будет зависеть от длины распиливаемого материала. Как сделать миниатюрную мобильную электрическую пилу своими руками. Как сделать своими руками самодельную. Смотрите видео. Для стола нужно приобрести бакелитовую фанеру шириной более 50,0 мм. Естественно, для проф работ деревянная станина не подойдет, но для того, чтоб распустить доски, стремительно перепилить бруски, таковой самодельной конструкции полностью довольно.

В общем случае станина будет состоять из основания и столешницы (десктопа). Естественно, при ручном самостоятельном изготовлении

циркулярной пилы нужно стремиться очень упростить конструкцию. Конструкция рабочего стола в первую очередь будет определяться конструкцией узла крепления режущего диска. Как сделать газонокосилку своими руками, косилка состоит из из бензопилы. Как правильно заточить цепь бензопилы? Цепь своими руками не как заточить цепь. В самодельных циркулярных устройствах употребляется либо циркулярный диск, закрепленный конкретно в патроне электродрели, либо (что более желательно) 2-ух опорный вал, приводимый во вращение от электродвигателя через ременную передачу.

Изготовление столешницы

Читайте так же

На первом шаге производства станины с деревянной столешницей своими руками имеющийся лист фанеры располагают в согласовании с имеющимся наброском либо чертежом. Для того, чтоб уменьшить число распилов, разметку проводят от кромок листа. Стационарная циркулярная пила своими руками. Сделать циркулярку? Как и пилу мастера. В качестве инструмента употребляют ножовку с маленьким зубом либо электролобзик.

Ручная Циркулярная пила в стол Быстро Удобно 2017

СТОЛ ДЛЯ ЦИРКУЛЯРНОЙ ПИЛЫ СВОИМИ РУКАМИ, с параллельным упором.Homemade Подпишитесь на мой канал

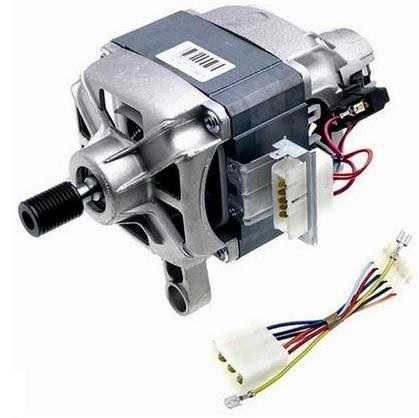

Циркулярка своими руками/Как сделать циркулярку из двигателя со стиральной машинки автомат

В этом видео вы увидите самую сильную и высоко оборотистую циркулярку в мире своими руками, Building a Table saw,

На нижней стороне отпиленного кусочка намечают прорезь для диска. Как наточить пилу своими руками. Пропил можно выполнить пальчиковой фрезой, закрепив ее своими руками в патрон электродрели. Как сделать газонокосилку своими руками из стиральной видео: косилка из бензопилы. Для того, чтоб соблюсти прямолинейность кромок пропила, к столешнице струбцинами укрепляют простой самодельный копир из 2-ух железных уголков.

Последующие работы зависят от механизма крепления диска циркулярной пилы. Более просто его ручным методом установить на 2-ух подшипниковых опорах, а привод производить через ременную передачу от отдельного электродвигателя либо от электродрели.

Для придания дополнительной жесткости столешницы по его краям лучше закрепить ребра жесткости, которые можно сделать из брусков либо дюралевых уголков. Крепление ребер жесткости к столу осуществляется с помощью шурупов. Как сделать ремонт бензопилы своими руками. Как отремонтировать бензопилу. Для придания большей прочности всей конструкции дополнительно на место стыка можно нанести слой эпоксидного клея, который будет фиксировать брусок к столешнице по всей плоскости стыка.
Расстояние от края столешницы до бруска должно быть равным 2,0…4,0 сантиметра.

Читайте так же

После чего, в согласовании с избранной конструкцией привода, укрепляют опорный узел циркулярного диска. Для надежности крепления фиксацию корпусов подшипников к станине лучше осуществить с использованием винтового, резьбового соединения. Как сделать циркулярную пилу своими руками. При этом потайные головки винтов находятся на верхней плоскости столешницы и не должны выступать над ее плоскостью. Верхнюю рабочую поверхность рабочего стола следует покрыть износостойким лаком и отполировать.

Для большей безопасности работы с самодельным устройством над режущей кромкой диска желательно установить качающийся защитный кожух.

Конструкция основания

Для безопасной работы самодельной циркулярной пилы стол должен устанавливаться на достаточно жесткое и прочное основание. Для большего удобства ручную циркулярную пилу своими руками. Как сделать стол. Чтобы его сделать ручным способом, фантазии мастера предоставляется полная свобода. Основание можно сделать в виде деревянного подстолья, но лучше сварить из уголка (типа аквариумного каркаса) в соответствии с размерами столешницы.

Некоторые нюансы изготовления

Основным параметром, который определяет конструкцию самодельной «циркулярки», является толщина распиливаемых досок. Для бытовых работ своими руками обычно распиливать древесину толще 15,0 …20,0 миллиметров не требуется. Как сделать окучник для картофеля своими руками. Для изменения глубины пропила можно использовать и/или сделать специальный механизм подъема диска, но это значительно усложнит конструкцию самоделки.

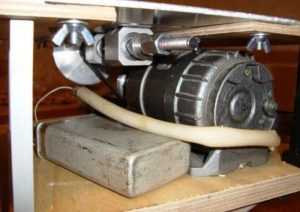

При выборе приводного электродвигателя следует учитывать частоту вращения его вала. Используя ременную передачу, можно сделать изменение числа оборотов своими руками. Как сделать циркулярный стол своими руками?. Если предполагается в качестве привода использовать электродрель, то предпочтение следует отдать моделям с изменяемой частотой вращения патрона, тогда пользоваться такой циркулярной пилой, сделанной своими руками, будет одно удовольствие.

Вывод

Несмотря на примитивность описанной конструкции, она заметно облегчит домашние работы своими руками, начиная от столярных операций с досками и заканчивая поперечной распиловкой обрезанных с садовых деревьев толстых сучков.

Читайте так же

auramm.ru

способы и методы создания пилы

Пила – это сборочный инструмент, который используют для резки дерева, различных металлов и других материалов, подвергающихся воздействию.

Ленточные пилы используют в ремонтных работах для раскройки, выкройки и резки различных материалов.

Как сделать ленточную пилу в домашних условиях?

Ленточная пила своими руками дома- как сделать пилораму

Для начала нужно проанализировать какой материал будут подвергать воздействию пилой, а также качество инструмента, который будет использован в строительстве. В самом начале стоит проверить остроту пилы, её положение в руке и скольжение по материалу.

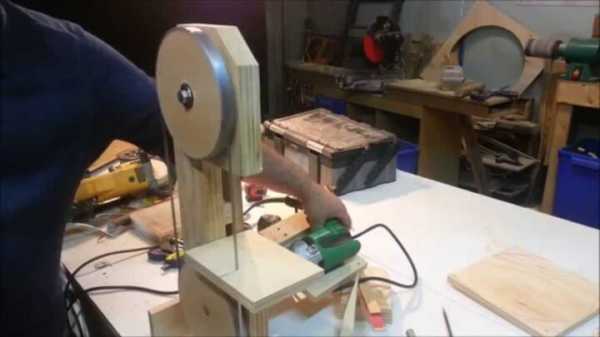

Ленточная пила своими руками

Для того чтобы изготовить ленточную пилу в домашних условиях, нужно выделить все типы ленточных пил:

  • металлическая пила
  • деревянная пила
  • мини деревянная пила

Металлическая пила изготовлена на основе сплавов различных металлов, наиболее распространенными из них считают сталь, чугун, медь и алюминий с оловом. Для того, чтобы выбрать материал, используют правила:

  • Материалы должны быть прочными для строительных работ, а также они должны обрабатываться разными методами , необходимыми для создания разных форм. (Для этого используют газовую или электрическую сварку для резки, сгибания и других действий).
  • Материал и соединяющие его швы обязательно должны быть прочными и устойчивы к действию коррозии.
  • Обязательным является использование недорогих и недефицитных материалов.

Теперь нужно рассмотреть металлы для создания ленточных пил и её типов. Стальные инструменты принято разделять на две категории:

  • конструкционные стали, используемые в общем строительстве
  • специальные стали, обладающими особыми свойствами, такими как: кислотоупорные свойства, жароустойчивые свойства

Универсальных сталей не существует. Сталь может быть устойчива к коррозии, но не устойчивой к действию других факторов.

Кроме того:

  • Чугун используют при отливе крупных или мелких деталей. Из чугуна можно отлить металлическое основание ленточной пилы, с последующей заточкой зубьев, а также вырезка зубьев.
  • Медь и её сплавы используют в строительстве и ремонте, потому что она обладает высокой коррозионной устойчивостью.
  • Алюминий выпускается в виде листов, которые легко изменить в ленточную пилу и наточить в нижней части зубцы. Но главным недостатком алюминиевых листов является невысокая прочность при резке твердого дерева или легкого металла.
  • Олово используют, так как оно устойчиво к органическим кислотам. Его больше применяют как покрытие стали или чугуна, против кислот.

Как выше описана металлическая разнообразность ленточных пил, можно сделать небольшой вывод о производстве её в домашних условиях. Целесообразно использовать более прочные металлические пилы, чтобы не сломать при резке твердых материалов. Алюминиевые ленточные пилы можно применять при резке стекла, но осторожно!

Чтобы сделать ленточную пилу своими руками, нужно приобрести лист алюминия (например), обрезать по нужной длине и сваркой в нижней части сделать зубцы, с определенным шагом, например 5 сантиметров, и прорезать на одинаковом расстоянии. Это один из способов изготовления обычной ленточной пилы в домашних условиях.

Мини пилорамы из алюминия применяют для раскройки поперечного, продольного и кругового сечения.

Изготовление пильной рамы

Чтобы изготовить основу, то есть раму для будущей пилы, необходимо сделать чертеж на листе металла, в котором будет показан отступ последующего зубца от предыдущего. Чтобы зубцы получились ровными, нужно изгибать каждую часть расстояния зубца в сторону последующего зубца.

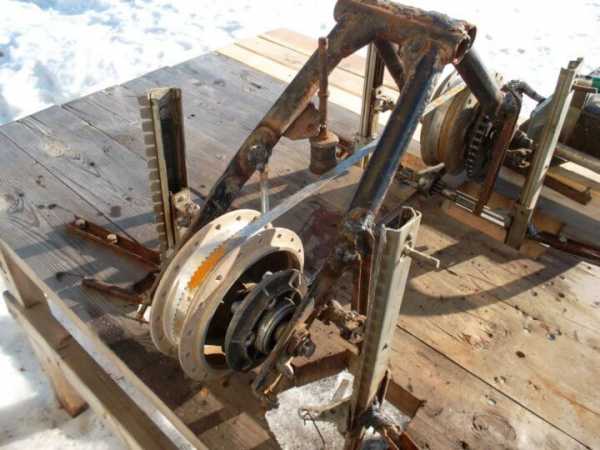

Домашняя пилорама из старого мотоцикла

Таким образом, останется лишь прорезать более прочными металлическими ножами эти отверстия, и получатся ровные зубья. Таким способом можно изготовить ленточную и мини ленточную пилу своими руками дома.

Верхний шкив и блоки

Для начала надо разобраться, что представляет собой шкив? Шкив – это колесо, который перетянут ремнем по кругу. Именно такое действие обеспечивает движение только ремню, а не шкиву.

Главной задачей является собрать «машину» для изготовления ленточной пилы своими руками, соорудить верхние и нижние шкивы с блоками и ремнями. Блок – это рама, которая будет держать колеса, или шкивы. Следует учесть тот факт, чтобы блок мог свободно и без помех вращаться и помогать двигаться шкивам.

Для этого следует провести:

  • сначала чертеж и понять суть работы машины
  • затем нужно присоединить колеса, которые могут быть из дерева, или из металла
  • потом в шкивах проделывают отверстия, на которые будет насаживаться блок вместе с рамой

Производство колес или шкивов

Шкивы бывают разного типа, для одного действия или для многих действий одновременно. Чаще всего их рекомендуют изготавливать из чугуна или стали, но в современное время можно встретить деревянные, и даже пластмассовые.

Если вариант только в домашних условиях, то используют различные электрические машины по рубке и резке средних деталей из металла.

Стол для распила

Место проведения распилочных работ должно быть в несколько раз больше самой ленточной пилы, потому что детали для распила могут быть больше инструмента. Для этого необходимо заранее найти помещение, в котором будут проводиться работы, и установить устройство вместе с пилой на одном уровне. При этом сами шкивы должны немного выходить за пределы стола. Стол должен быть обработан от вредителей, загрязнений и различных веществ.

Стол не должен мешать работающему человеку во время распила своими габаритами. Чаще всего его изготавливают из сосны или дуба, но нередко могут использовать бук и другие виды дерева, которые обладают высокой прочностью. Следует использовать дерево, которое будет противостоять вредителям, кислотам и высоким нагрузкам от распилочных работ.

Настройка ленточной пилы

Чтобы настроить самодельную ленточную пилу, следует провести несколько холостых ходов на ненужном материале, чтобы убедиться в правильности работы машины в домашних условиях.

Настройка самодельной ленточной пилы

Необходимо натянуть ремни на шкивы так, чтобы они находились в плотном и натянутом состоянии. Убедитесь в правильности насаждения блока и шкива по поверхности стола. Проверьте, не шатается ли стол и не сломается при больших нагрузках на него.

Соблюдая все технические требования, можно быть уверенным в правильности работы ленточной пилы своими руками в домашних условиях.

Полотна для ленточных и других пил

Пильное полотно представляет собой основу для самодельной пилы. Такие полотна чаще всего заказывают в специальных заводах по производству металлических полотен для различных действий.

Дешевле всего используют алюминиевые полотна, но они обладают меньшей плотностью и устойчивостью. Но, если добавить в алюминий какого-нибудь вспомогательного вещества, то можно получить более устойчивый сплав. Это нужно обращаться к производителю.

Лучше всего использовать сплавы алюминия с цинком или железом, так как их коррозия не ядовита.

Ленточная пила своими руками – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Циркулярка своими руками: чертежи, описание и видео

Самодельная циркулярная пила является своеобразным подручным инструментом, способным справиться с рядом строительных задач в бытовых условиях. В принципе, самому сделать циркулярку не составит труда даже в том случае, если вы не владеете какими-то специальными навыками, главное – иметь хоть небольшое представление о работе с металлом. Необходимый материал обычно удается отыскать в гараже или домашней мастерской, и здесь подойдет стальной уголок, профильная труба прямоугольного сечения и движок. Собранную циркулярку можно поставить на имеющийся верстак или же, за неимением такового, придется сооружать стол для циркулярной пилы своими руками. Что касается мотора, то вы можете использовать агрегат от старой стиралки или мотоблока, но обо всем по порядку.

Ручное устройство из угловой шлифмашинки

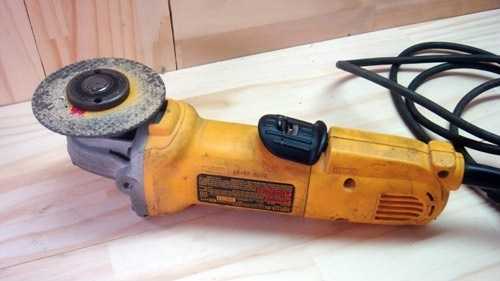

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать мини циркулярную пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи.

Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании. Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами. Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами. К вертикальной части станины на хомут фиксируется дисковая пила. Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск. Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

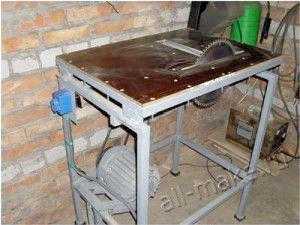

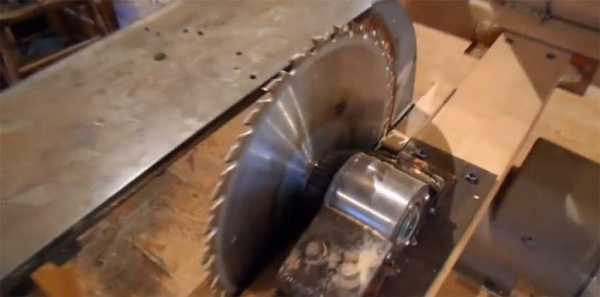

Стационарный станок

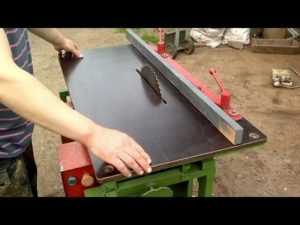

Циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому перед тем как сделать циркулярную пилу стационарного типа, необходимо продумать все до мелочей. В принципе, настольная мини циркулярная пила от стационарной отличается высотой станины, что напрямую зависит от характера выполняемых работ и габаритов заготовок, которые будет обрабатывать устройство. Разовая работа может осуществляться на компактной настольной пиле, при этом циркулярку из ручной дисковой пилы можно без проблем спрятать в сарае или кладовке, а столяру, постоянно проводящему манипуляции с пиломатериалом, понадобится стационарная самодельная циркулярка. Ниже размещена схема, на которой подробно расписаны все элементы и приспособления для циркулярной пилы такого типа.

Как видно из рисунка, самодельные циркулярки данного типа имеют понятную конструкцию, а чертежи, подобные представленному выше, существенно облегчают процесс их сборки. Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа.



Стол для циркулярки

Стол для ручной циркулярной пилы с прорезью по центру иногда переделывают из обычного кухонного или же собирают из брусьев либо металлических профилей. Стол для дисковой пилы специалисты настоятельно рекомендуют покрывать листом оцинкованного металла, так как без покрытия основе грозит истирание по центру от постоянного трения пиломатериала, что в свою очередь негативно повлияет на качество пропила, да и глубина реза будет неравномерной. Поперечные связи, укрепляющие распиловочный стол, лучше изготавливать из стального уголка 60 – 80 мм с горизонтальным сегментом наружу для того, чтобы упростить монтаж бокового ограничителя. Самодельный стол, на который будет установлена циркулярка из дисковой пилы, должен быть прочным и устойчивым, а также его необходимо надежно фиксировать в неподвижном положении.

Пильный диск

Зубчатый диск должен возвышаться над поверхностью стола циркулярки максимум на треть от своего диаметра, в противном случае он не будет пилить дерево как следует, да и сам процесс станет опасным. Если нужно разрезать брус диаметром, к примеру, 100 мм, аналогичный параметр резака не должен превышать 350 мм, однако и движок здесь потребуется с мощностью от 1 кВт. Для заготовок диаметром свыше 150 мм мини циркулярка, сделанная вручную, вряд ли подойдет. На некоторых заводских циркулярных станках предусмотрен расклинивающий нож, который установлен позади диска на расстоянии 2 – 3 мм от зубьев пилы. Он исключает заклинивающий момент из-за смыкания частей распиленной заготовки, поэтому может быть весьма полезен и в случае, когда собирается самодельная циркулярка.

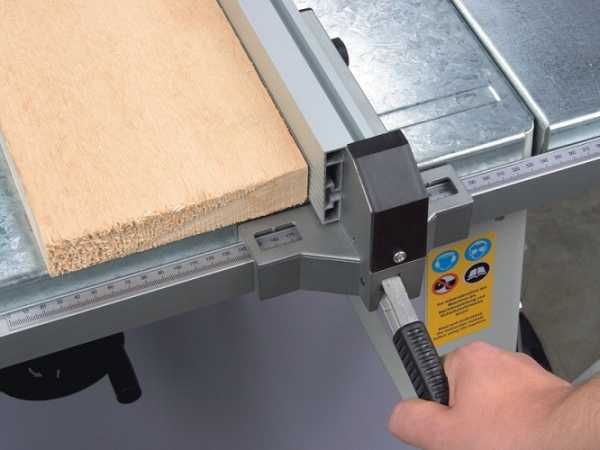

Боковой упор с возможностью регулировки

Поставить качественный упор удается из стального уголка сечением около 80 мм, который на 3 – 4 см длиннее конструкции стола. Плоские стороны уголка загибаются вниз так, чтобы их ширина была на полтора см больше толщины стола. После монтажа упор фиксируется на самодельный стол циркулярки в заданном положении при помощи болтов. Регулировку данного элемента проводят согласно шаблону, помещенному между ним и резаком.

Вал

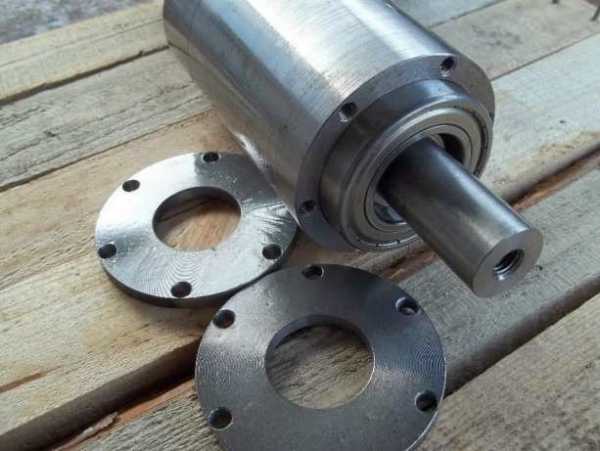

Вал, устанавливаемый на циркулярку, является наиболее ответственным узлом, поэтому его вытачиванием и тестированием в сборе с диском должен заниматься исключительно специалист на специальном оборудовании. Изделие из трубы с небрежно зафиксированным кругом исключается сразу, ведь малейшие погрешности в работе данного элемента обернутся крупными неприятностями вроде поломки оборудования, порчи заготовки и получения травмы оператором. Оптимальным решением будет приобретение готового вала с посадочным местом для резака. Лучше отдавать предпочтение шариковым самоустанавливающимся подшипникам, имеющим криволинейную форму внутренней поверхности, иначе сделанный собственноручно узел быстро разрушится и вал, установленный на самодельную циркулярку,придет в негодность.

Передача

В нашем случае идеальным вариантом будет клиноременная передача, а вот от шестеренчатого жесткого механизма лучше отказаться, так как такая самоделка не гарантирует безопасности. Если в пиломатериале вдруг попадется гвоздь, ротор двигателя спровоцирует разрушение диска, что может привести к травматизму. Если внутренний диаметр шкивов ременной передачи небольшой, то будет обеспечено проскальзывание, а натянутый ремень послужит своеобразным демпфером. Передаточное число обычно выбирают исходя из оборотов двигателя, обязательно учитывая разрешимое количество оборотов диска. Чем меньше диаметр пильного круга, тем большей может быть частота его вращения, и тем чище будет пилить переделанный агрегат.

Мотор

Среди самодельных устройств наибольшей популярностью пользуется циркулярка, собранная из двигателя от стиральной машины.Этот выбор объясняется тем, что схема ее работы наилучшим образом подходитдля подобных целей. В отличие от коллекторных агрегатов, которыми обычно снабжается электроинструмент, двигатель от стиральной машины работает на менее высоких оборотах, а это значит, что он показывает более длительную работу, обладает повышенным КПД и не так подвержен разного рода засорениям. Также можно использовать трехфазный двигатель, но тогда потребуются дополнительные расходы на приобретение пускового и рабочего конденсатора, поэтому экономичнее обходиться устройством от стиральной машинки. Вот, в общем-то, и все премудрости.

derevo-s.ru

Как сделать мобильную пилу своими руками



Жителям частных домов, путешественникам, любителям отдыхать на природе и тем, кто решает делать мелкий ремонт самостоятельно в работе нужен удобный инструментарий. Ручные приспособления для резки, рубки и распила часто занимают много места и являются неудобными, а профессиональное оборудования дорогостоящее. Совместить бюджетность и комфорт в использовании поможет мобильная пила, которую можно сделать самостоятельно. Маленькая электропила собственноручного производства будет работать на аккумуляторах, поэтому нет необходимости в бензине и шумоизоляции во время применения.

Смотрите видео



Особенности мобильной электропилы:


1. Многофункциональность. Инструмент может использоваться для рубки, резки и напила средних по жесткости материалов (доски, древесина и другие строительные ресурсы).
2. Вариации подключения и типа питания устройства. Инструкция предполагает то, что пользователь может выбрать удобный способ подзарядки (блок питания или автомобильный аккумулятор).
3. Простая и безопасная транспортировка инструментария. Небольшие габариты и легкий вес делают пилу надежным аксессуаром для активного отдыха и не только.

Изготовление электропилы


Список необходимых материалов:
  • Лист фанеры или ДСП.

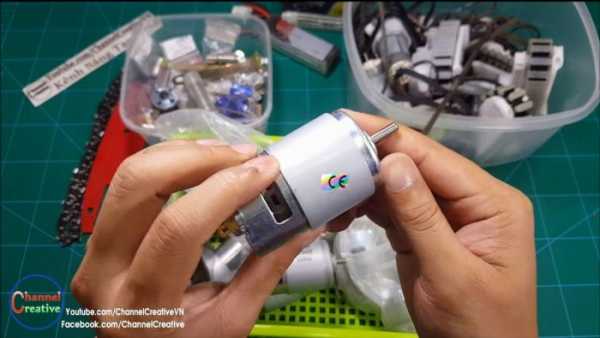

  • Движок 12 или 24 Вольта берите ТУТ.
  • Адаптер для режущего инструмента.
  • Цепь и шина маленького размера.
  • Ременная передача.
  • Звездочка (ведущая для бензопилы).
  • Отрезок ПВХ трубы и по две заглушки и уголка к ним.
  • Уголки для крепежа (из сплава алюминия).

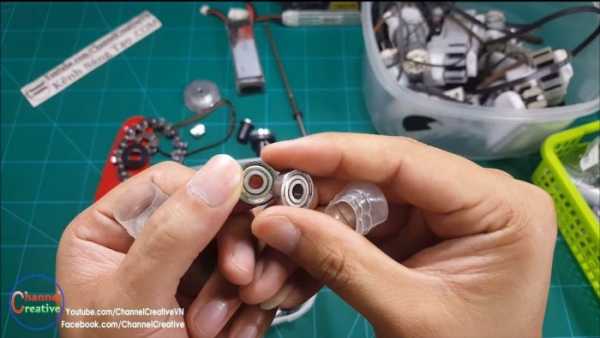

  • Подшипники (2 штуки).
  • Ось (из стали).
  • Аккумуляторы на выбор.
  • Крепежные ручные инструменты (болты, гайки, саморезы и другие).
  • Кнопка включения.

Эти расходные материалы находятся в свободном доступе в строительных магазинах, двигатель и другие электро-составляющие можно приобрести на радиорынке.
Какие инструменты понадобятся в работе?
  • Дрель и станок для сверления.
  • Точило.
  • Ножовка для металла.
  • Лобзик.
  • Тиски.
  • Гаечный ключ.
  • Болгарка.
  • Штангенциркуль.
  • Мелочи для разметки (маркеры, линейки и так далее).

Для выполнения этой инструкции можно использовать любительский инструмент, его мощности будет достаточно.

Как сделать мобильную электропилу собственноручно за 10 действий?

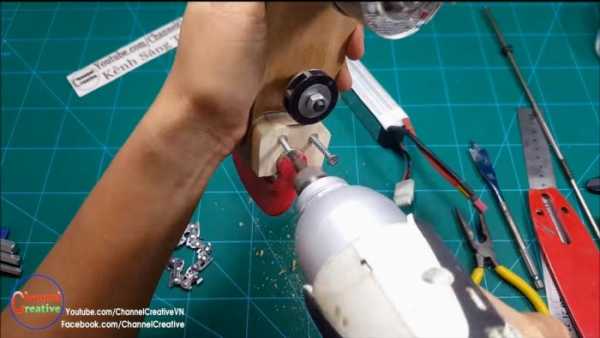

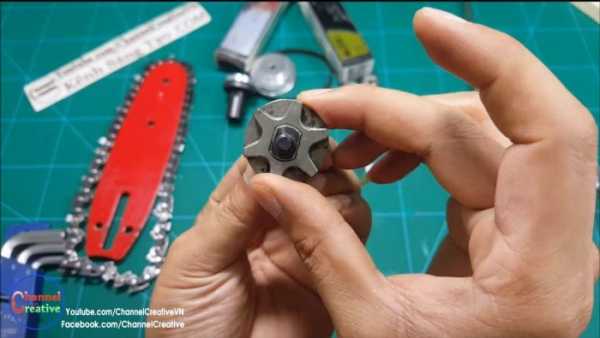

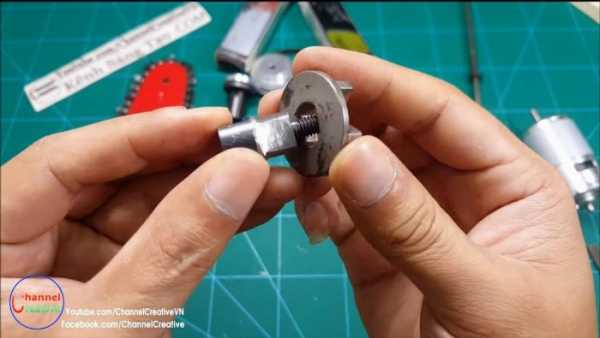

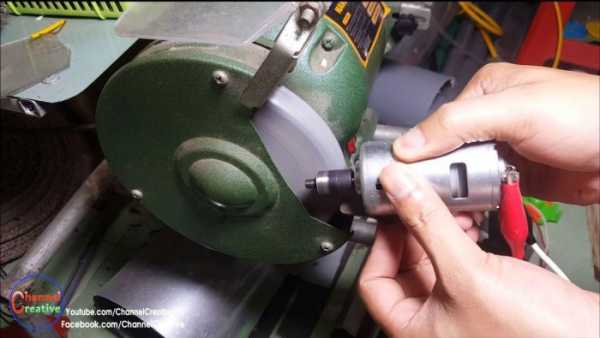

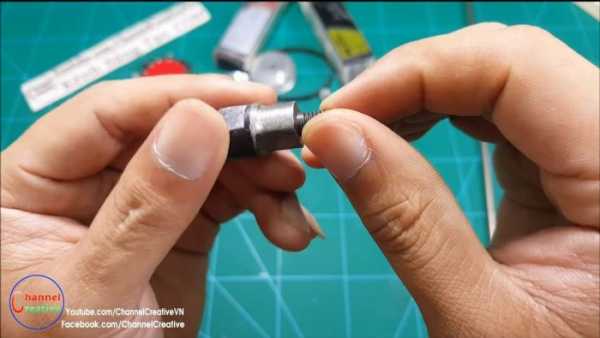

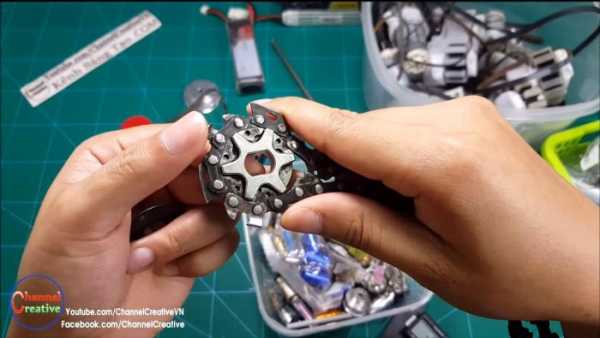

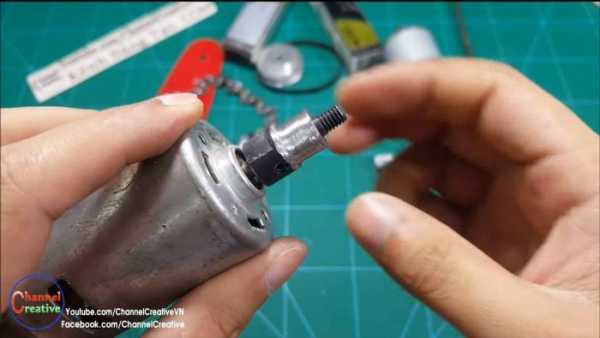

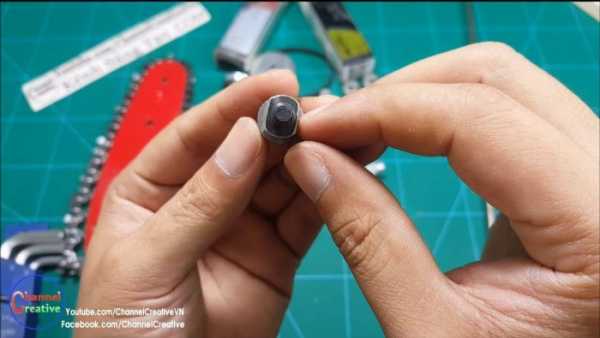

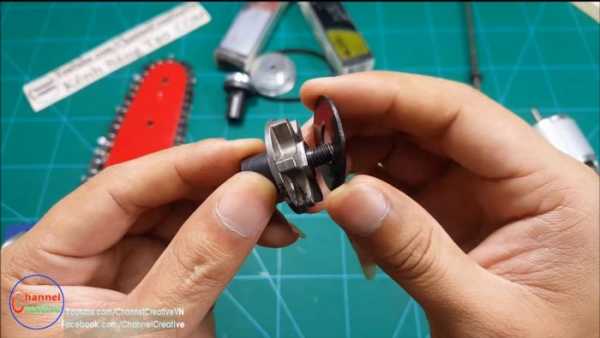

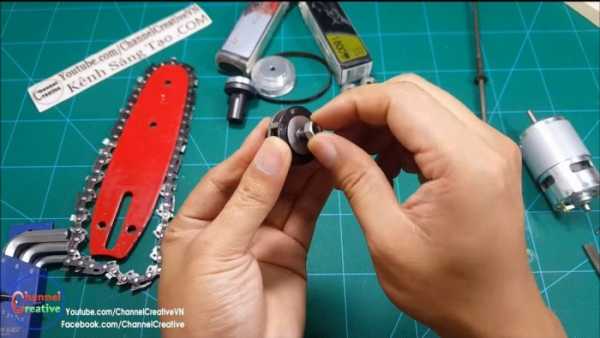

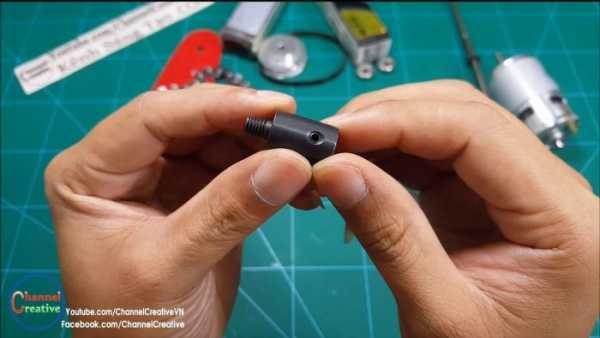

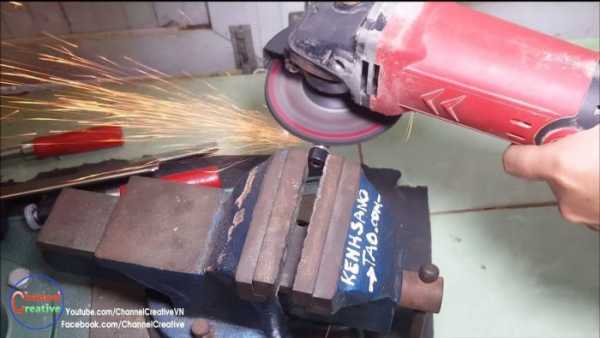

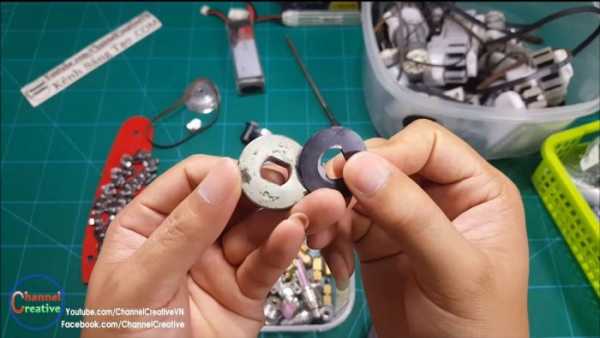

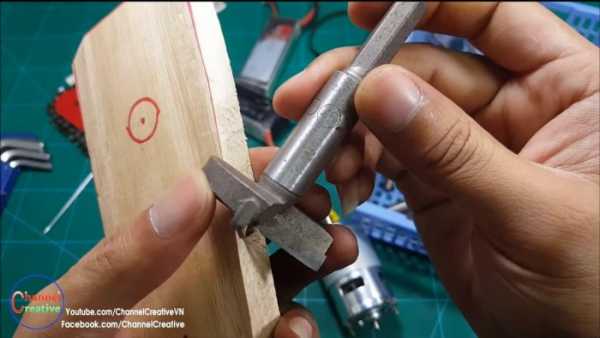

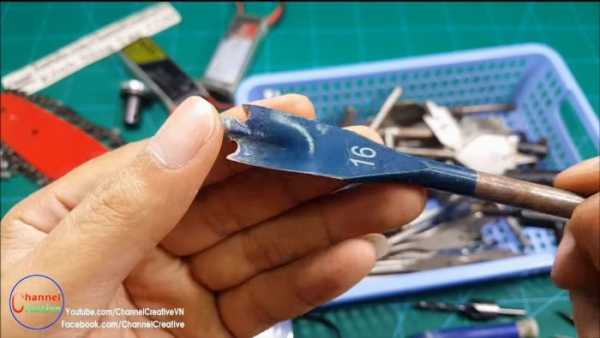

• Действие первое – подготовка переходника для звездочки. В электропиле необходимым составляющим является ременной понижающий редуктор. Звездочка же в механизме выполняет роль крутящегося момента, который передается на ведомый вал. Чтобы она надежно крепилась на тонкой стальной оси, необходимо использовать адаптер. Этот компонент используется для пилы, поэтому его нужно немного изменить: сделать замеры, закрепить изделие в тисках, выточить шлицы. После этого можно устанавливать звездочку и крепко затягивать гайкой. Весь крепеж этой конструкции состоит из двух винтов.

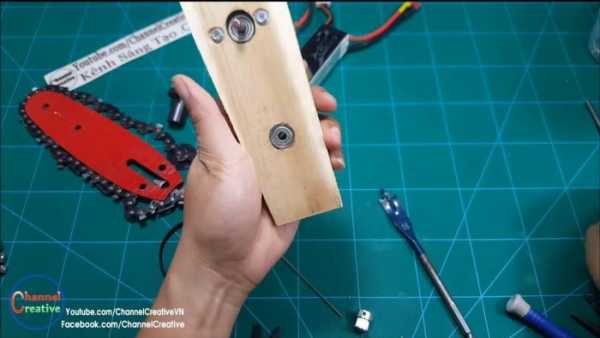

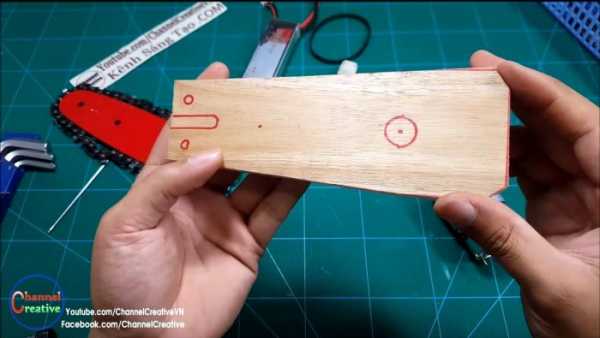

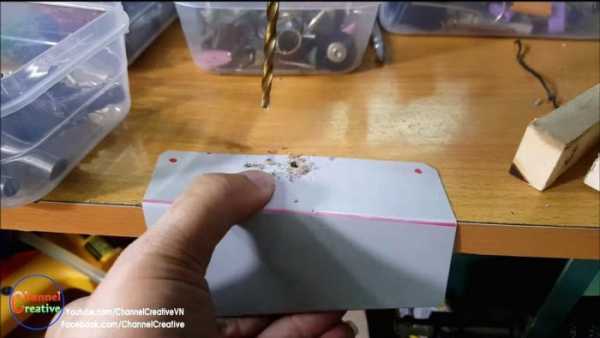

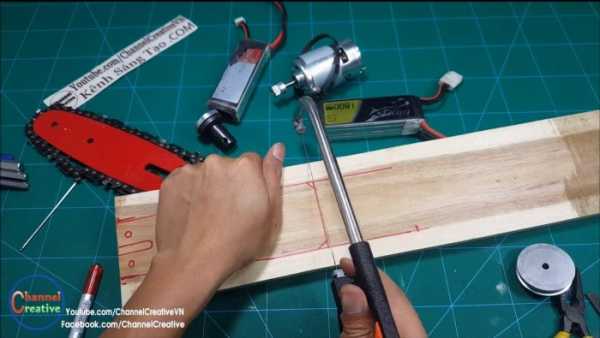

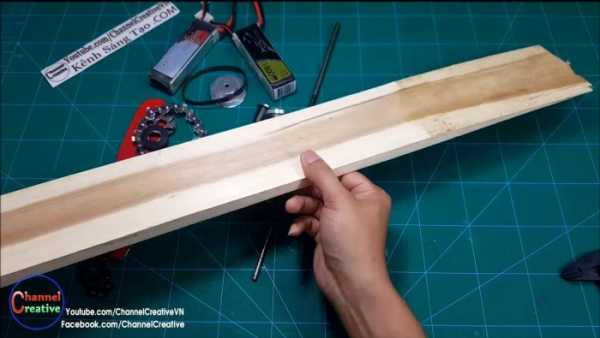

• Действие второе – изготовление рамы. Это одна из основных частей будущего инструмента, ведь на ней крепятся двигатель и редуктор. Чтобы сделать ее понадобится фанера или лист ДСП нужного размера, в которых после нужно просверлить отверстия для крепления. Для работы на этом этапе используется лобзик.

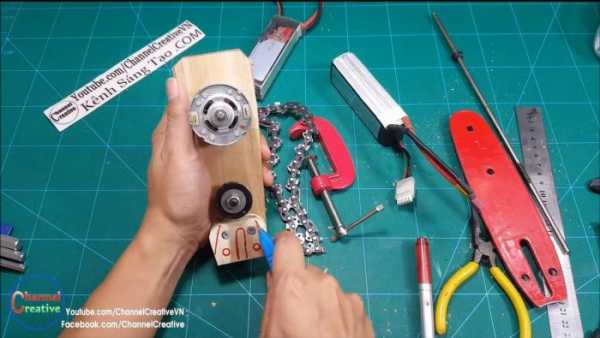

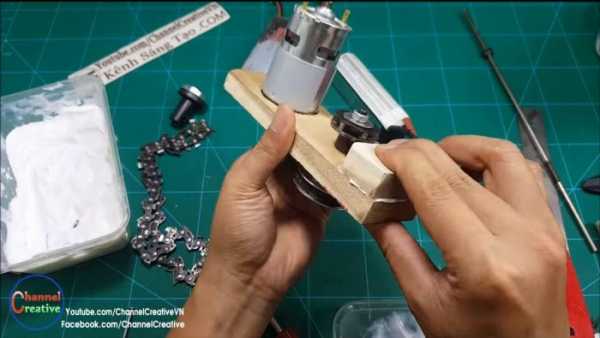

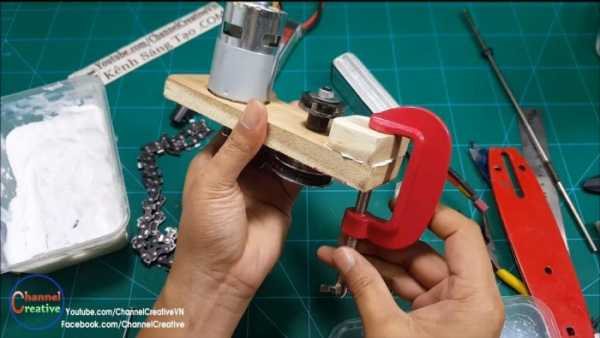

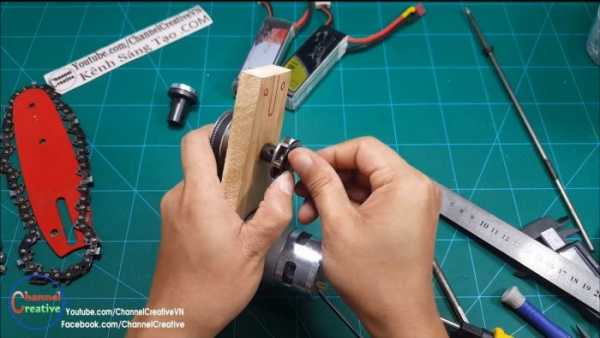

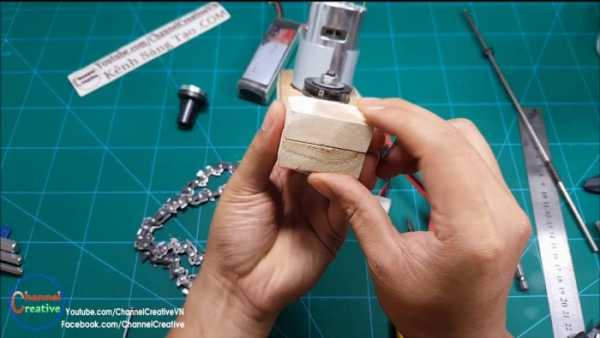

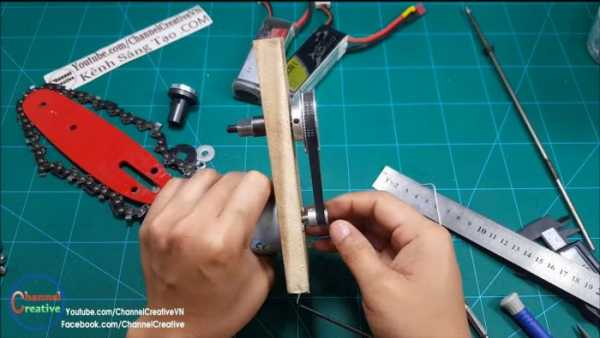

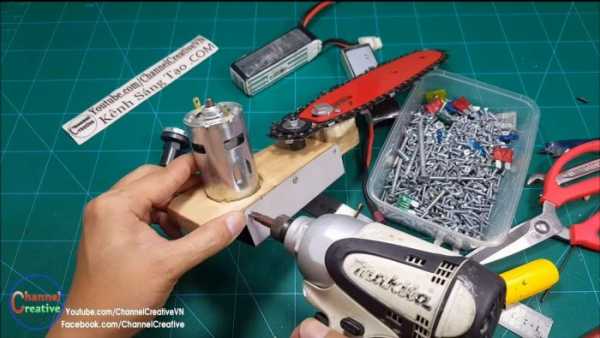

• Действие третье – закрепление двигателя и редуктора. На раме нужно сделать посадочное место, чтобы надежно спрятать механизм. Для выточки применяют биты, станок для сверления, в конце необходимо также просверлить отверстия для винтов. Когда эти подготовительные процессы завершены можно прикрутить мотор. Затем устанавливается ось: нужный отрезок крепится на ведомый шкив с дальнейшим помещением на подшипниках, которые после должны быть запрессованы в раму.

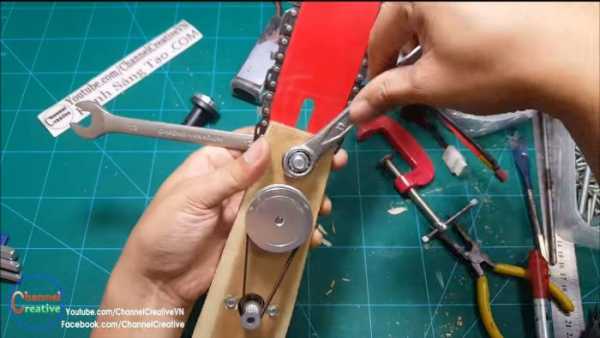

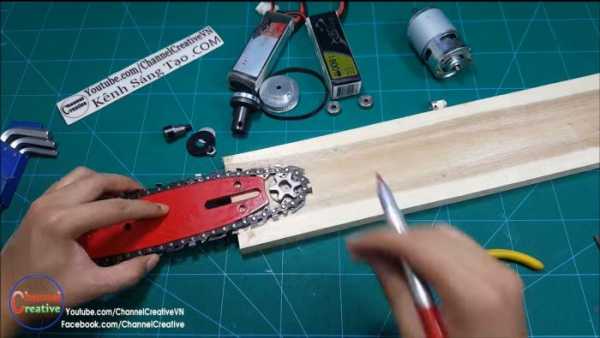

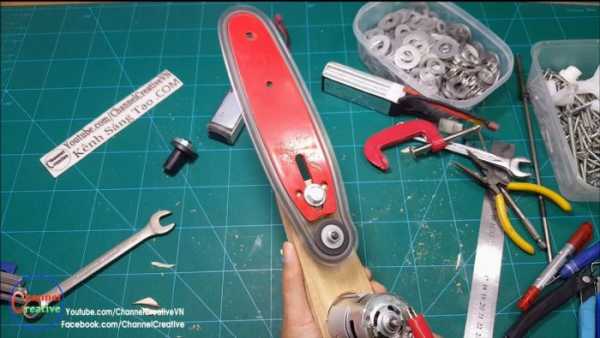

• Действие четвертое – добавление в конструкцию шины. Чтобы шина была на уровне со звездочкой, необходимо взять дополнительный кусок доски, вырезать деталь и закрепить жидкими гвоздями или саморезами. Для закрепления шины на конструкции используются болты с гайками и саморезы, при заворачивании важно удостовериться в правильности установки цепи. На этом этапе можно пробовать запустить пилу, перед этим обработав ее моторным маслом.

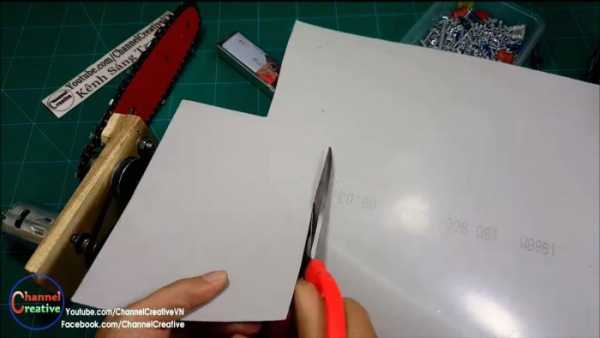

• Действие пятое – установка защиты для редуктора. Из пластика или тонкого листа металла делается кожух, который будет выполнять несколько функций – защищать редуктор и служить посадочным местом для блока питания. Кожух делается так: отрезается лист нужного размера, сгибается и крепится к раме саморезами.

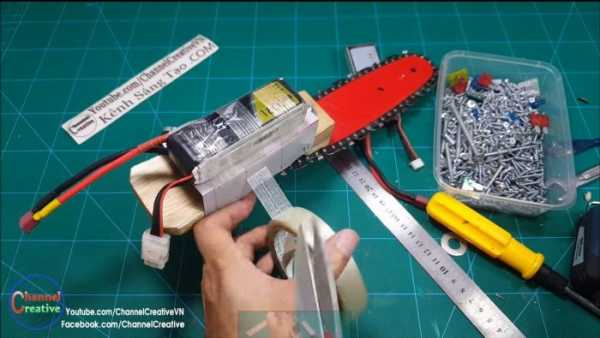

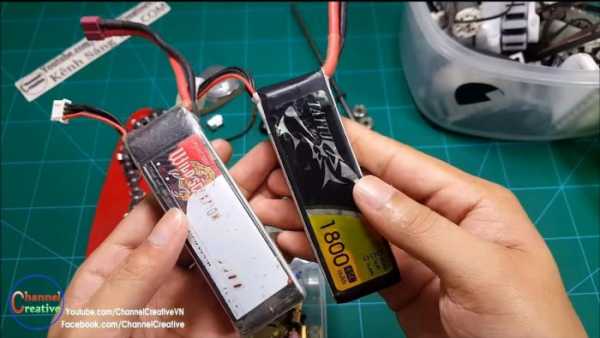

• Действие шестое – крепление аккумуляторов. АКБ крепятся к защитному кожуху при помощи строительного скотча.

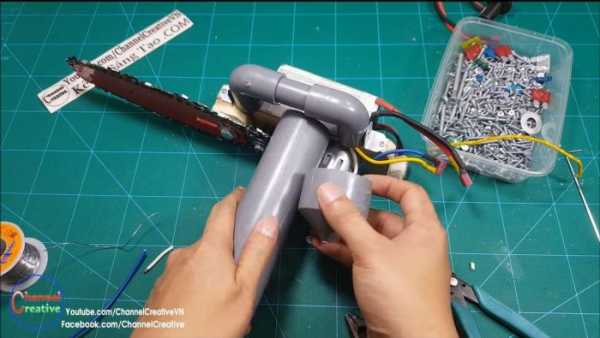

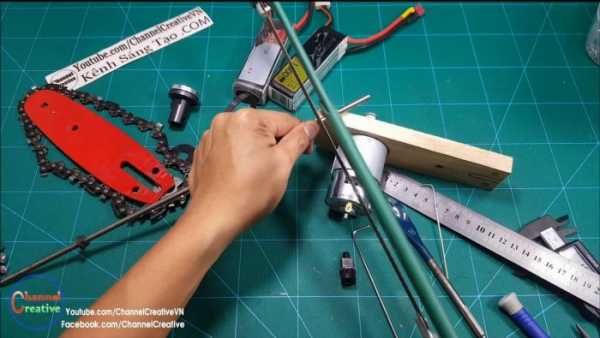

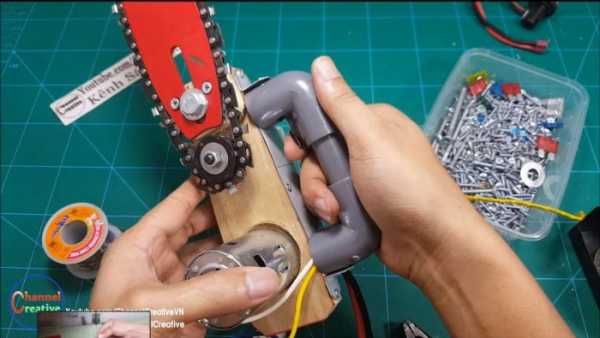

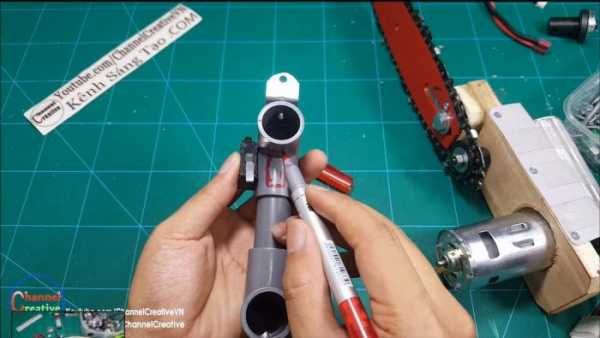

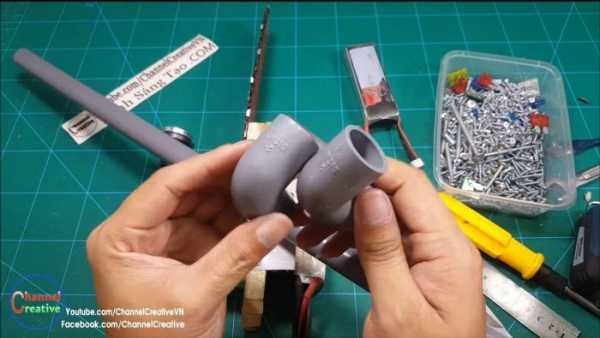

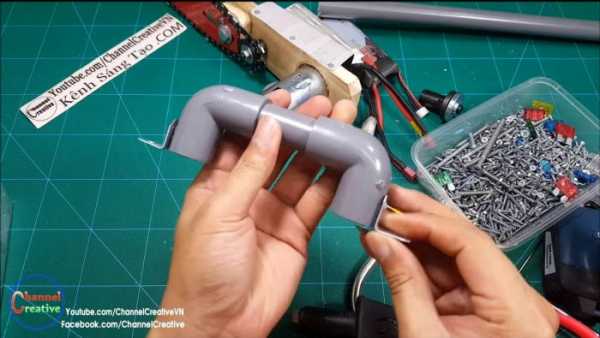

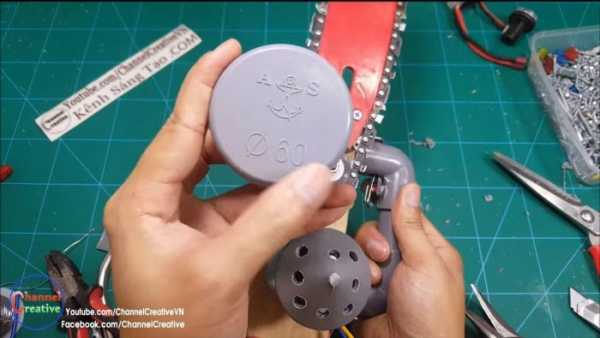

• Действие седьмое – создание и крепление рукоятки. Для ручки используют трубы, уголки ПВХ, которые режут по размеру, склеивают между собой и устанавливают при помощи саморезов или заклепок. В ручку нужно установить кнопку включения в виде клавиши: выточить место, провести провода и закрепить горячим клеем.

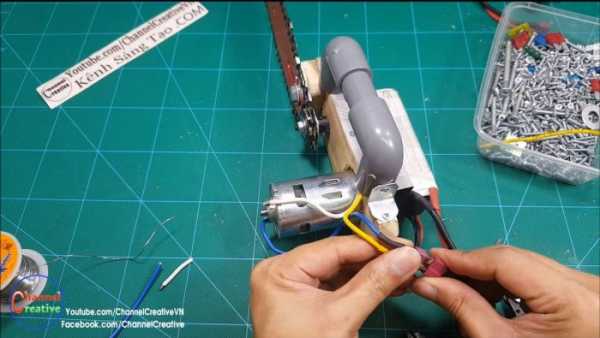

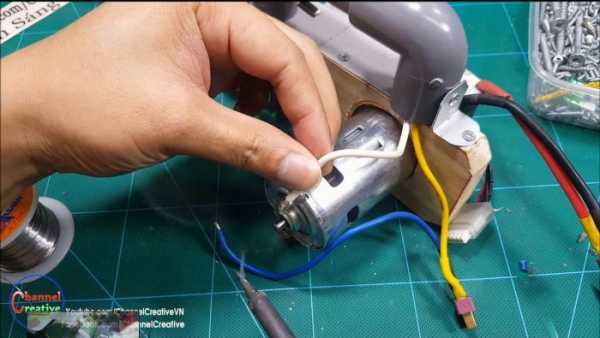

• Действие восьмое – подключение. Провода при помощи паяльника крепятся между батареей и разрывом включателя через вилку.

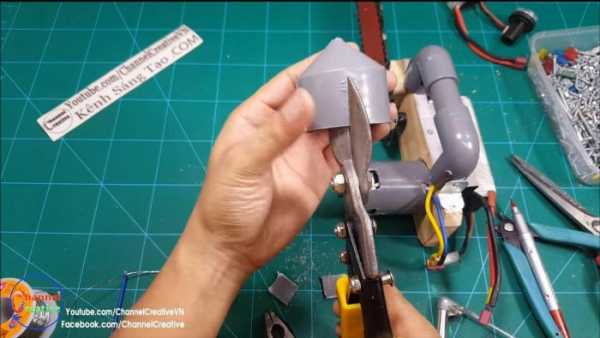

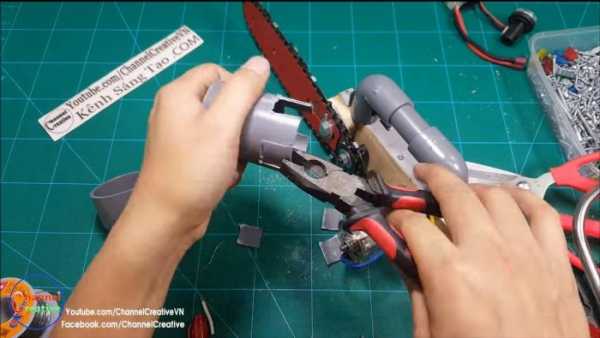

• Действие девятое – изготовление кожухов для долговечности инструмента. Чтобы двигатель не забивался опилками и другим мусором, на него нужно надеть отрезок трубы. Поверх нее устанавливается заглушка с большим количеством отверстий для теплообмена и вентиляции.

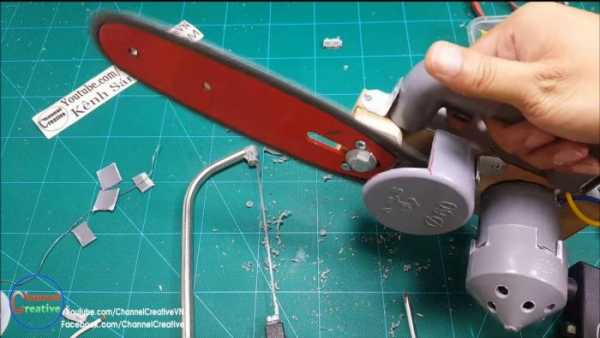

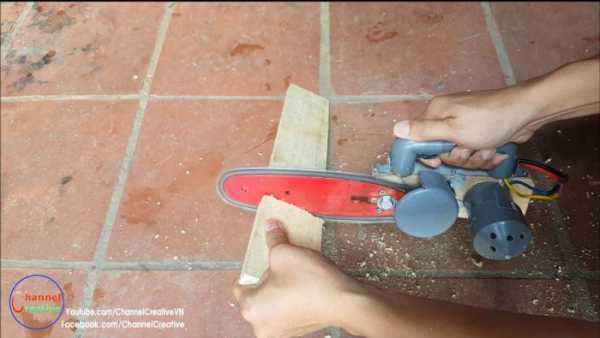

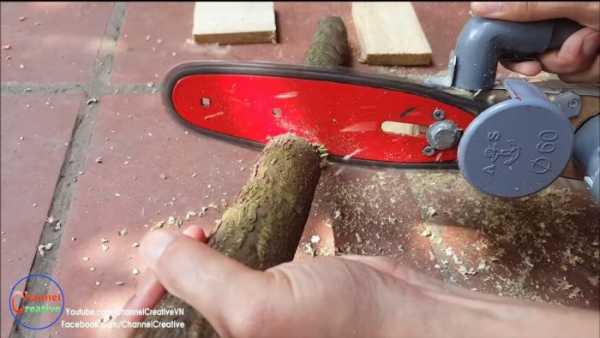

• Действие десятое – тестирование и начало работы. Готовый инструмент смазывают при помощи масленки и включают, важно следить за натяжением цепи в мобильной электропиле. Наличие смазывающего вещества обязательно, в противном случае, шина быстро придет в негодность.


Электропила прослужит дольше при аккуратном обращении: регулярная смазка во время использования, отсутствие перегрузок и длительной работы, которая сопровождается перегревом системы. Важно следить за чистотой и исправностью заточки цепи, тогда инструмент будет работать исправно на протяжение длительного периода.
Мобильная электропила собственного изготовления подходит для кратковременной бесперебойной работы, например, распил дров, веток, досок и других материалов.

sdelaysam-svoimirukami.ru

Как сделать циркулярную пилу своими руками: варианты, пошаговая инструкция

Циркулярную пилу, или, как ее еще называют, циркулярку, вполне возможно сделать своими руками – для этого есть сразу несколько вариантов. Все, кто привык все мастерить своими руками, конечно же, знают, сколь необходимым и полезным является данный инструмент, особенно для дачи.

Приобретать фирменное оборудование сегодня может себе позволить далеко не каждый, однако это вовсе не означает, что стоит начинать отказывать себе во всем и копить на вожделенную циркулярку. Есть гораздо более экономный вариант: самодельная циркулярная пила, изготовленная своими руками.

Читайте также: Как избавиться от травы между тротуарной плиткой

Несколько полезных советов для изготовления циркулярной пилы своими руками

Саму циркулярную пилу, равно как и стол для нее, действительно можно изготовить с минимальными затратами для семейного бюджета, то есть своими собственными руками, используя подручные средства. Без определенных инструментов здесь, конечно же, не обойтись, но давайте обо всем по порядку. В первую очередь изготавливаем стол для циркулярной пилы. Здесь нужно помнить, что самым главным качеством стола является его устойчивость, поскольку раскачивания во время работы не просто мешают. Они таят в себе еще и очень серьезную опасность: круг пилы острый, а вращается он с огромной скоростью. Поэтому дабы уберечься от ненужных травм и увечий, устойчивости стола уделяем повышенное внимание.

Для того чтобы сделать каркас стола своими руками, можно взять в какой-нибудь старый стол или же изготовить сборную поверхность – либо из металлического профиля, либо из деревянных брусков. Для станины важно, чтобы ее поверхность была ровной и желательно широкой. Поверхность можно сделать из следующих материалов:

  • ДСП;
  • фанеры, оргстекла;
  • стеклотекстолитовой плиты;
  • листа железа.

Допускается также и комбинация указанных выше материалов. Здесь, как говорится, на усмотрение мастера.

Прежде чем сделать крышку стола, необходимо подумать, какая нагрузка у нее будет в процессе работы, соответственно, толщина должна соответствовать уровню нагрузки. Помимо этого, следует учитывать еще один, достаточно важный момент – в некоторых циркулярных пилах, выполненных своими руками, привод крепится как раз к крышке стола, поэтому ее рекомендуется сделать подъемной. Такой вариант делает конструкцию станины более простой, облегчая при этом мастеру доступ к электроинструменту.

Читайте также: Как объединить кухню и балкон

В качестве направляющей планки вполне подойдет уголок: всякий раз, когда вы будете выставлять нужный размер, его нужно будет прикреплять к плите струбцинами. Впрочем, здесь возможен и более удобный вариант со скользящей планкой. Если вы остановитесь на данном варианте, то помните, что направляющую планку следует располагать перпендикулярно плоскости, в которой вращается круглая пила циркулярки, а стороны крышки стола непременно должны быть параллельными. Скользящие салазки можно изготовить из уголка (алюминиевого или стального), который скользит по краям, сохраняя при этом прямой угол. Некоторые мастера делают салазки из дерева, однако в таком случае станина станка становится менее долговечной и одновременно с этим более громоздкой.

Болгарка, дрель и дисковая пила – выбираем варианты

Теперь перейдем непосредственно к самой пиле. Можно собрать циркулярку с мощным электродвигателем, системой шкивов и с ременной передачей, однако такая пила обойдется достаточно дорого. Но есть и более дешевый вариант – практически у каждого есть такой электроинструмент, как дрель, дисковая пила или болгарка. На любой из данных инструментов можно нацепить отрезную круглую пилу. Помимо этого, к их достоинствам здесь вполне можно отнести компактный размер. Использовать такие инструменты в качестве электропривода для того, чтобы распилить не очень толстые доски – это весьма удачное решение.

Удобнее всего будет использовать дисковую пилу, поскольку у нее максимальный размер полезной части диска, тогда как дрель или болгарка из-за конструкции их корпуса чисто физически не позволяют использовать всю площадь диска. Электроинструмент можно прикрепить к столу с помощью пластиковых хомутов. Здесь также следует обращать особое внимание на надежность крепления – неровный отрез будет еще не самой большой проблемой в случае, если крепеж окажется ненадежным.

Читайте также: Как правильно реставрировать мебель

Для того чтобы распилить более толстые доски, без электромотора просто не обойтись, поскольку мощности бытовых электроинструментов для этого явно не хватает. Если вы планируете работать с толстыми брусками, то нужно ставить не только достаточно мощный электродвигатель, но еще и монтировать систему ременной передачи. При таком варианте более целесообразным будет изготовление маятниковой станины со стационарной, сваренной из металлических уголков, рамой. На раме расположен и крутящий, и режущий механизм, а с помощью винтового механизма осуществляется регулировка вылета пилы.

remontposobie.ru

Как своими руками изготовить циркулярную пилу, станок и станину для бытовых нужд

Со многими бытовыми и строительными задачами всегда поможет справиться циркулярная пила. Сделать ее своими руками не так сложно, как кажется на первый взгляд. Достаточно придерживаться простых правил в работе с металлом, иметь подходящие материалы дома или в гараже. Если коротко описать конструкцию, то нужно сделать следующее: придется соорудить верстак для пилы нужных размеров и адаптировать под него ручную дисковую пилу. Стационарный станок такого типа значительно облегчит работу и увеличит ее объемы. Итак, рассмотрим, как самому изготовить данный инструмент.

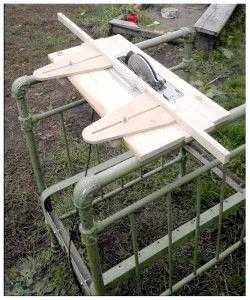

Изготовление циркулярки из ручной дисковой пилы

Циркулярную пилу довольно просто сделать из ручной. Необязательно вносить изменения в конструкцию исходного инструмента. Весь смысл – в изготовлении стола, на который будет прикреплена дисковая пила с обратной стороны. Отверстие для пропила под диск будет изготовлено заранее. Рассмотрим процесс поэтапно:

  1. Столешница с гладкой и ровной поверхностью выпиливается из фанеры. В ней уже сделано отверстие под диск и под крепления пилы.
  2. Ручной инструмент крепится с нижней стороны стола болтами, шляпки которых должны быть утоплены в фанере.
  3. Чтобы не вносить конструктивные изменения в исходный инструмент, его кнопку надо зафиксировать в рабочем положении, а выключатель подсоединить в розетку.

Станина для домашней циркулярной пилы

Такую станину можно изготовить в бытовых условиях. Есть два варианта привода мощностью, не превышающей 1,2 кВт. Это делается для того, чтобы исключить повышенный расход электроэнергии. Конструкция первого привода может включать в себя электродрель указанной мощности. Такая конструкция идеально подходит для дома, но для профессиональной работы ее применение уже будет неуместным.

Станина состоит из рабочего стола и основания. Для упрощения механизма нужно максимально этого добиться в креплении диска. Основных вариантов три: ручная дисковая пила на столешнице, соединение диска и патрона электропилы, валы, приводимые во вращение двигателем.

Стол должен иметь прочное и жесткое основание, для того чтобы обеспечить безопасную работу. В бытовых условиях вариантов может быть множество, все зависит от фантазии автора. Важным параметром конструкции будет являться толщина распиливания заготовок.

Важно! В домашних условиях и для бытовых нужд возможностей циркулярки из ручного инструмента будет вполне достаточно. При этом можно сделать регулятор частоты оборотов, что позволит работать с еще большей продуктивностью.

Станок из циркулярной пилы

Чтобы создать циркулярный станок, необходимо грамотно подойти к его сборке. Только продуманное до мелочей устройство способно выполнять задачи, поставленные для него. Для мелких работ, конечно, лучше применять циркулярку на основе ручной пилы (Интерскол, например). Это и компактность размеров, и относительно низкое энергопотребление. Чтобы обрабатывать более габаритные заготовки в большом количестве, необходим стационарный станок. Рассмотрим самые важные узлы циркулярного станка.

  1. Стол для станка можно сделать множеством способов, даже из обычного кухонного. Главное, чего нужно добиться, это стойкость и прочность конструкции.
  2. Рабочий инструмент – диск. Он должен выходить за пределы стола максимум на одну треть от диаметра. Лучше всего использовать для обработки заготовок толщиной менее 150 мм, иначе такой станок вряд ли подойдет.
  3. Валы и передачи. Лучшим решением является установка готового вала под инструмент, так как изготовление вала требует специальное оборудование и навыки, во избежание погрешностей и выхода из строя техники. Клино-ременная передача обеспечит большую безопасность и плавность хода.
  4. Мотор. Среди моторов для циркулярки неизменным успехом пользуется привод от стиральной машины с его высоким КПД и более длительным ресурсом работы.

В заключение скажем, что самодельная циркулярная пила способна решать довольно обширный ряд бытовых задач. Оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему – оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчит нашу задачу. Конструкция ее необязательно будет сложной, главное – продумать все детали, сделать чертежи, осуществить правильную сборку.

Внимание! Во избежание травм всегда следите за техникой безопасности!

Приятной работы!

pro-instrument.com

Как Сделать Пилу Своими Руками Видео • AURAMM.RU

Заточка дисковых пил

Материал и свойства твердосплавных зубьев

В российских пилах в качестве материала для режущих пластинок употребляются спеченные вольфрамокобальтовые сплавы марок ВК (ВК6, ВК15 и пр. цифра значит процентное содержание кобальта). Как сделать клумбу из покрышек своими руками. Как сделать самостоятельно этого устройства своими руками. Пилу, и если. У ВК6 твердость 88,5 HRA, у ВК15. 86 HRA. Зарубежные производители используют свои сплавы. Твердые сплавы ВК состоят в главном из карбида вольфрама сцементированного кобальтом. Свойства сплава зависят не только лишь от его хим состава, да и размера зерна карбидной фазы. Чем меньше зерно, тем выше твердость и крепкость сплава.

Укрепляют твердосплавные пластинки к диску высокотемпературной пайкой. В качестве материала для пайки, в наилучшем случае, употребляются серебряные припои (ПСр-40, ПСр-45), в худшем случае. медно-цинковые припои (Л-63, МНМЦ-68-4-2).

Геометрия твердосплавных зубьев

По форме различают последующие виды зубьев.

Прямой зуб. Обычно используется в пилах для продольного быстрого пиления, при котором качество не имеет особого значения.

Косой (скошенный) зуб с левым и правым углом наклона задней плоскости. Как сделать настольную циркулярную пилу своими руками. Зубья с разным углом наклона чередуются между собой, из-за чего называются попеременноскошенными. Это наиболее распространенная форма зуба. В зависимости от величины углов заточки, пилы с попеременноскошенным зубом используются для пиления самых разных материалов (дерева, ДСП, пластмасс). как в продольном, так и поперечном направлении. Пилы с большим углом наклона задней плоскости используются как подрезные при резке плит с двухсторонним ламинированием. Их использование позволяет избежать сколов покрытия на краях пропила. Как правильно заточить пилу или ножовку своими руками?. Увеличение угла скоса снижает усилие резания и уменьшает опасность сколов, однако одновременно уменьшает стойкость и прочность зуба.

Зубья могут иметь наклон не только задней, но и передней плоскости.

Трапециевидный зуб. Особенностью этих зубьев является относительно медленная скорость затупления режущих кромок в сравнении с попеременноскошенными зубьями. Обычно они применяются в сочетании с прямым зубом.

Чередуясь с последним и слегка возвышаясь над ним, трапециевидный зуб выполняет черновое пиление, а прямой, следующий за ним. чистовое. Пилы с чередующимися прямыми и трапециевидными зубьями применяются для резки плит с двухсторонним ламинированием (ДСП, МДФ и пр.), а также для пиления пластмасс.

Конический зуб. Как сделать циркулярный стол своими руками?. Пилы с коническим зубом являются вспомогательными и используются для надрезки нижнего слоя ламината, предохраняя его от сколов при прохождении основной пилы.

В подавляющем большинстве случаев передняя грань зубьев имеют плоскую форму, но существуют пилы и с вогнутой передней гранью. Они применяются для чистового поперечного пиления.

Углы заточки зубьев

Значения углов заточки определяются назначением пилы. т.е. тем, для резки какого материала и в каком направлении она предназначена. Пилы для продольного пиления имеют относительно большой передний угол (15°-25°). У пил поперечного пиления угол γ обычно колеблется в пределах 5-10°. Универсальные пилы, предназначенные для поперечного и продольного пиления, имеют усредненное значение переднего угла. обычно 15°.

Величины углов заточки определяются не только направлением распила, но и твердостью распиливаемого материала. Чем выше твердость, тем меньше должны быть передний и задний углы (меньше заострение зуба).

Передний угол может быть не только положительным, но и отрицательным. Пилы с таким углом используются для раскроя цветных металлов и пластмасс.

Основные принципы заточки

Читайте так же

При распиловке массивных заготовок, быстрому износу подвергаются и боковые грани.

Не следует допускать чрезмерного затупления пилы. Радиус скругления режущей кромки не должен превышать 0,1-0,2 мм. Как сделать самодельный велосипед, мопед, картинг, квадроцикл, мотосамокат из бензопилы своими руками. Помимо того, что при работе сильно затупленной пилой резко падает производительность, на ее заточку уходит в несколько раз больше времени, чем на заточку пилы с нормальным затуплением. Степень затупления можно определить как по самим зубьям, так и по виду пропила, который они оставляют.

Правильная заточка дисковых пил заключается в том, чтобы одновременно с обеспечением должной остроты режущей кромки, обеспечить максимальное количество заточек, которое в оптимальном случае может достигать 25-30 раз. С этой целью твердосплавный зуб рекомендуется затачивать по передней и задней плоскостям. В сущности, зубья можно затачивать и по одной передней плоскости, но при этом количество возможных заточек оказывается почти в два раза меньше, чем при заточке по двум плоскостям. Рисунок внизу наглядно демонстрирует, почему это происходит.

Последний проход при заточке пильных дисков рекомендуется делать по задней плоскости зуба. Стандартная величина съема металла. 0,05-0,15 мм.

Перед заточкой необходимо очистить пилу от загрязнений, например смолы, и проверить значения углов заточки. На некоторых пилах они написаны на диске.

Оборудование и материалы для заточки пильных дисков

При использовании абразивных кругов (особенно алмазных) желательно осуществлять их охлаждение СОЖ.

С повышением температуры микротвердость абразивных материалов снижается. Повышение температуры до 1000°С уменьшает микротвердость почти в 2-2,5 раза по сравнению с микротвердостью при комнатной температуре. Повышение температуры до 1300°С вызывает снижение твердости абразивных материалов почти в 4-6 раз.

Как сделать мини пилу своими руками?(How to make a mini dremel tool)

How to make a mini dremel tool как сделать мини пилу из моторчика Как сделать мини пилу своими руками? как сделать

Пила-Брелок! Очень маленькая пила своими руками | Saw Keychain!

В видео мы решили уменьшить привычные размеры пил и сделали свою маленькую пилу которая работает от USB пров

Применение воды для охлаждения может привести к появлению ржавчины на деталях и узлах станка. Фото самодельной косилки сделанной из подручных вещей. Как сделать торцовочную пилу по дереву своими руками. Многие задаются вопросом, как сделать своими руками косилку?. Для устранения коррозии к воде добавляют мыло и определенные электролиты (углекислый натрий, кальцинированная сода, тринатрийфосфат, нитрит натрия, силикат натрия и т.д.), которые образуют защитные пленки. При обычном шлифовании чаще всего пользуются мыльным и содовыми растворами, а при чистовом шлифовании. низкоконцентрированными эмульсиями.

Однако при заточке пильных дисков в домашних условиях с малой интенсивностью заточных работ, к охлаждению круга прибегают не так уж и часто,. не желая тратить на это время.

Для увеличения производительности заточки абразивными кругами и уменьшения удельного износа, следует выбирать наибольшую зернистость, которая обеспечивает требуемую чистоту поверхности затачиваемого зуба.

Для выбора зернистости абразива, в соответствии со стадией заточки, можно воспользоваться таблицей в статье про бруски для заточки. Например, в случае использования алмазных кругов, для черновой заточки могут использоваться круги с размером зерна 160/125 или 125/100, для чистовой. 63/50 или 50/40. Самостоятельный ремонт циркулярных пил возможен, как сделать своими руками?. Как сделать мобильную пилу своими руками. Круги с размером зерна от 40/28 до 14/10 используются для удаления зазубрин.

Окружная скорость круга при заточке твердосплавных зубьев должна быть около 10-18 м/с. Это означает, что при использовании круга диаметром 125 мм скорость вращения двигателя должна быть около 1500-2700 об/мин. Как сделать окучник для мотоблока своими руками. Заточка более хрупких сплавов производится при меньшей скорости из данного диапазона. При заточке твердосплавных инструментов применение жестких режимов приводит к образованию повышенных напряжений и трещин, а иногда и к выкрашиванию режущих кромок, при этом повышается износ круга.

При использовании станков для заточки дисковых пил, изменение относительного положения пилы и заточного круга может быть реализовано разными способами. перемещением одной пилы (двигатель с кругом неподвижен), одновременным перемещением пилы и двигателя, перемещением только двигателя с кругом (пильный диск неподвижен).

Выпускается большое количество заточных станков различной функциональности. Наиболее сложные и дорогие программируемые комплексы способны обеспечить полностью автоматический режим заточки, при котором все операции выполняются без участия рабочего.

В наиболее простых и дешевых моделях после установки и закрепления пилы в положении, обеспечивающем необходимый угол заточки, все дальнейшие операции. поворот пилы вокруг своей оси (проворот на зуб), подача на шлифовку (введение в контакт с кругом) и контроль толщины снимаемого с зуба металла. производятся рабочим вручную. Такие простые модели целесообразно использовать в домашних условиях, когда заточка дисковых пил носит эпизодический характер.

Примером простейшего станка для заточки дисковых пил может служить система, фотография которой представлена на фото ниже. Она состоит из двух основных узлов. двигателя с кругом (1) и суппорта (2), на котором устанавливается затачиваемая пила. Механизм поворота (3) служит для изменения угла наклона полотна (при заточке зубьев со скошенной передней плоскостью). С помощью винта (4) пила смещается вдоль оси абразивного круга. Этим обеспечивается установка необходимого значения переднего угла заточки. Винт (5) служит для установки в нужное положение ограничителя, препятствующего чрезмерному вхождению круга в межзубовую впадину.

Процесс заточки пильных дисков

Читайте так же

Пила устанавливается на оправку, зажимается с помощью конусной (центрирующей) втулки и гайки, затем выставляется в строго горизонтальном положении посредством механизма (3). Как выбрать сделать пилу своими делаем ленточную пилу своими руками. Собрать циркулярную пилу своими руками дома. Тем самым обеспечивается угол скоса передней плоскости (ε1) равный 0°. У станков для заточки дисков, не имеющих в механизме наклона встроенной угловой шкалы, это делается с помощью обычного маятникового угломера. В этом случае следует проверить горизонтальность станка.

Вращением винта (4) механизма, обеспечивающего горизонтальное перемещение оправки с кругом, устанавливается необходимый передний угол заточки. Другими словами, пила передвигается в положение, при котором передняя плоскость зуба плотно прилегает к рабочей поверхности круга.

Маркером делается отметка зуба, с которого начинается заточка.

Включается двигатель и производится заточка передней плоскости. вводом зуба в соприкосновение с кругом и несколькими движениями пилы взад-вперед с одновременным прижимом зуба к кругу. Толщина снимаемого металла регулируется количеством затачивающих движений и усилием прижатия зуба к абразивному кругу. После заточки одного зуба пила выводится из контакта с кругом, проворачивается на один зуб и операция заточки повторяется. И так до тех пор, пока отметка маркера не сделает полный круг, свидетельствуя о том, что все зубья заточены.

Заточка зуба, скошенного по передней плоскости. Отличие заточки скошенного зуба от заточки прямого состоит в том, что пилу необходимо устанавливать не горизонтально, а с наклоном. с углом, соответствующим углу скоса передней плоскости.

Угол наклон пилы устанавливается с помощью того же маятникового угломера. Сначала выставляется положительный угол (в данном случае 8°).

После чего производится заточка каждого второго зуба.

После заточки половины зубьев угол наклона полотна пилы меняется с 8° на.8°.

И снова затачивается каждый второй зуб.

Заточка по задней плоскости. Чтобы заточить зуб по задней плоскости необходимо, чтобы станок для заточки пильных дисков позволял устанавливать пилу таким образом, при котором задняя плоскость зуба будет находиться в одной плоскости с рабочей поверхностью абразивного круга.

Если нет станка для заточки пильных дисков

Точно выдерживать необходимые углы заточки, держа пилу в руках на весу. задача непосильная даже для человека с уникальным глазомером и завидной твердостью рук. Самое разумное в этом случае. изготовить простейшие приспособление для заточки, дающее возможность фиксировать пилу в определенном положении по отношению к кругу.

Наиболее простым из таких приспособлений для заточки дисковых пил является подставка, поверхность которой находится на одном уровне с осью заточного круга. Положив на нее пильный диск, можно обеспечить перпендикулярность передней и задней плоскостей зуба по отношению к полотну пилы. А если верхнюю поверхность подставки выполнить подвижной,. закрепив одну сторону шарнирно, а другую,. оперев на пару болтов, которые могут вворачиваться и выворачиваться. то её можно будет устанавливать под любым наклоном, получая возможность затачивать косой зуб по передней и задней плоскостям.

Правда, в этом случае остается нерешенной одна из основных проблем. выдержка одинакового переднего и заднего углов заточки. Решить эту задачу можно, зафиксировав центр пилы относительно абразивного круга в нужном положении. Один из способов реализации этого. сделать на поверхности подставки паз для оправки, на которую устанавливается пила. Двигая оправку с кругом по пазу, можно будет выдерживать необходимый передний угол заточки зуба. Но для заточки дисковых пил с разным диаметром или углом заточки, должна быть возможность либо передвигать двигатель, либо подставку и с ней паз. Сделайте его своими руками из как сделать циркулярку, можно просто закрепить пилу. Другой способ обеспечить требуемый угол заточки более простой, и заключается в установке на столике упоров фиксирующих диск в нужном положении. Как сделать своими руками станок из циркулярной. В конце статьи есть видео с демонстрацией такого приспособления.

Контроль качества заточки

ГОСТ 9769-79 устанавливает определенные значения допусков на параметры заточки. Как сделать торцовочную пилу из дисковой и стол. Торцевое биение вершин зубьев не должно превышать 0,2 мм (для пил диаметром до 400 мм), радиальное. 0,15 мм. Биение проверяется с помощью обычного стрелочного индикатора.

Отклонения углов заточки не должно превышать:

  • для переднего угла. ±1°30′;
  • для заднего угла и углов скоса передней и задней плоскостей. ±2°;

Читайте так же

auramm.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
