Как сделать дисковую пилораму своими руками?

Пилорама представляет собой приспособление, основной задачей которого является осуществление распила древесины. Благодаря применению подобного инструмента можно в домашних условиях делать брус, а также доски, которые могут иметь различное сечение. Если есть желание и необходимые финансовые ресурсы, то устройство можно купить в специальных магазинах. Но чаще всего, ввиду его дороговизны, отличной альтернативной становится сделанная дисковая пилорама своими руками.

Попытаемся разобраться, как ее сделать, что для этого необходимо, а также дадим полезные рекомендации.

Инструменты и материалы

Итак, прежде чем рассматривать процесс создания самодельной дисковой пилы, следует подготовить все необходимое. В зависимости от конструкционных особенностей потребуется составить чертеж конкретного устройства. И тут нужно принять во внимание целый ряд аспектов.

  • На платформе должны быть предусмотрены зажимы для древесного ствола, а также надежные фиксирующие конструкции для заготовок разных размеров.
  • Рабочая область должна быть рассчитана на пилу 50-70 сантиметров.
  • Рама должна быть разборной либо сварной в зависимости от собственных размеров. В главной обвязке должен быть швеллер №4 или №6.
  • Ширина бревна должна быть равна ширине направляющих рельс, чтобы под нагрузкой конструкция была устойчива. Лучше всего использовать рельс типа Р50, под который следует подобрать катки.

Если говорить об инструментарии, то ничего экстраординарного не потребуется. Нужны будут инструменты, что есть в каждом доме.

По поводу составных частей, скажем, что основной частью любой пилорамы будет электромотор. Поэтому его потребуется приобрести заранее. Для создания остальных частей потребуется иметь под рукой:

  • крепежные элементы;
  • доски;
  • пластины из металла;
  • строительные козлы из металла либо дерева.

Все вышеупомянутые элементы, из которых будет состоять ваша самодельная пилорама, можно купить в любом магазине, где продаются строительные товары.

Пошаговое изготовление

Итак, начнем рассмотрение инструкции по созданию дисковой пилорамы. Если установка делается на открытом пространстве, то сначала потребуется сделать основание. Оно должно быть таким, чтобы со временем от вибрации и перманентных нагрузок механического характера оно не деформировалось. Для этого потребуется убрать 20-сантиметровый слой земли, сделать подушку из песка и гравия, после чего произвести бетонирование площадки.

Для свободного перемещения рамы дискового устройства ее следует смонтировать на ролики. Ими могут выступить подшипники с большим диаметром. Их монтируют на пару осей с каждой стороны подвижной области устройства. В качестве рельс для перемещения можно использовать уголок из стали размером 5 на 5 сантиметров.

Кроме того, потребуется сделать пару отрезков уголка с длиной от 600 сантиметров и более. Их необходимо прикрепить вверх ребром к фундаменту из бетона так, чтобы расстояние между ними по длине конструкции было равным.

Для усиления основы шпалы, выполненной из трубы профильного типа размером 5 на 10 сантиметров, устанавливаются путем сваривания между рельсами. Их следует располагать через метр одна от другой. И при сварке нужно следить за температурой уголка. Если он слишком перегреется, то может сильно деформироваться, а значит, плавный ход будет нарушен. И как следствие, пиломатериал будет получаться бракованным.

Когда работы на данном этапе завершены, можно начинать заниматься срединной частью. К шпалам потребуется присоединить фиксаторы, что должны удерживать заготовку при проведении над ней режущей области пилорамы.

Подвижная рама обычно делается из трубы профильного типа, что выполнена из металла.

Ширина этой части должна быть немного больше расстояния между рельсами. А длина подвижного элемента должна быть не менее 100 сантиметров, чтобы конструкция имела хорошую устойчивость.

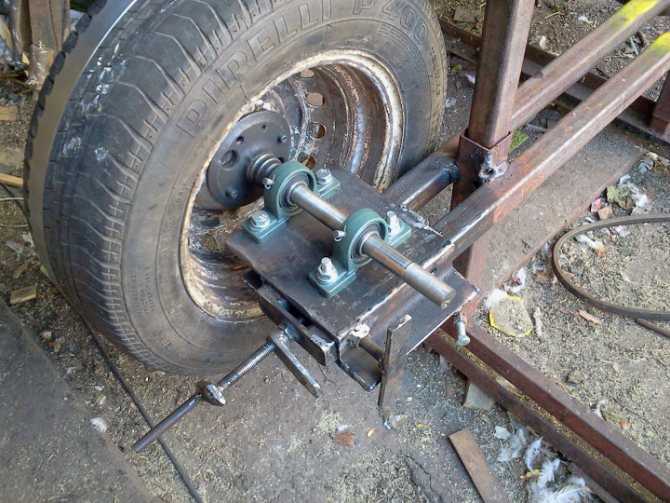

Учитывая, что дисковая пилорама бывает бензиновая, такой вариант потребует существенно больших затрат времени и сил. Причина – необходимость монтажа дополнительных деталей, что передают крутящий момент. При применении мощного трехфазного электромотора можно произвести установку прямо на сам ротор.

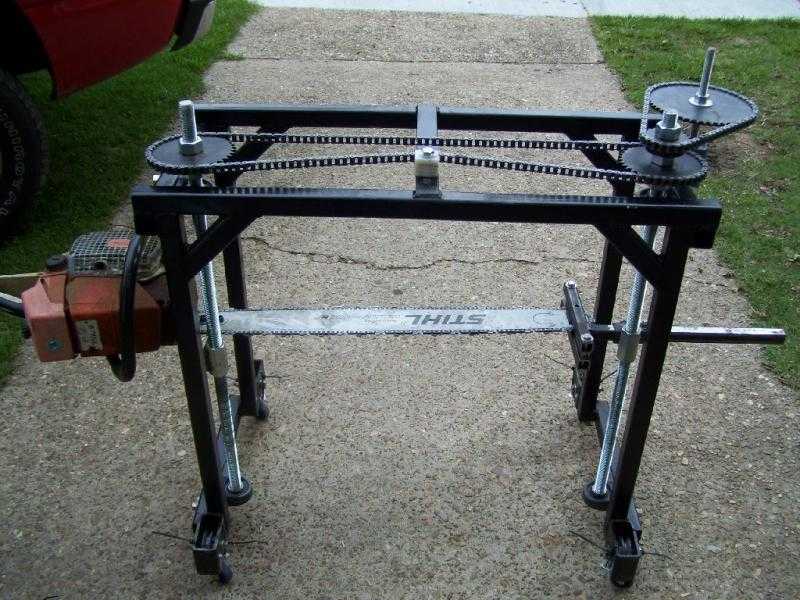

При создании пилорамы, что пилит древесину лишь горизонтально, потребуется очень хорошо закрепить электродвигатель. Сделать это можно с применением соединений резьбового типа на движущейся каретке, что будет двигаться вертикально с применением винтового механизма.

Воплотить в жизнь подобную конструкцию несложно. Можно взять большую шпильку и расположить ее в вертикальной позиции. В таком положении ее следует закрепить в подшипниках. Гайка от шпильки должна быть прикреплена путем сварки к движущейся области рамы, что будет ездить вертикально.

Для улучшения надежности конструкции можно применить пару гаек, что прикрепляются сваркой на расстоянии одна от другой так, чтобы при прикручивании шпильки элемент можно было провернуть без заеданий. Чтобы провернуть шпильку к области, располагающейся выше подшипника, потребуется приварить ручку. А чтобы точно измерять движения подвижной части рамы, следует установить шкалу, оснащенную стрелкой, имеющей градацию, что будет прикрепляться к подвижным элементам устройства.

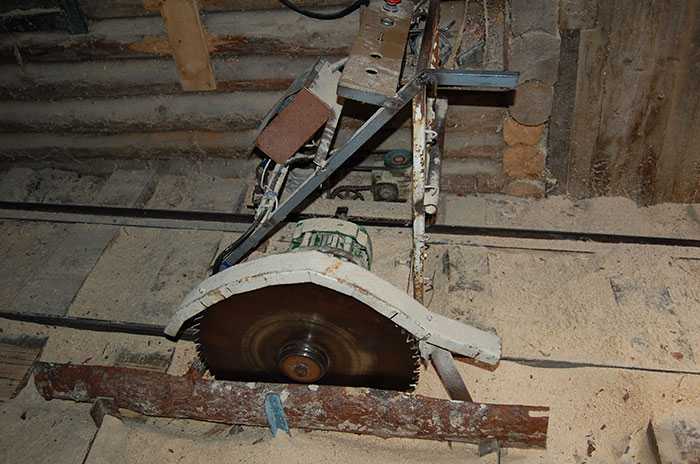

Чтобы повысить безопасность при применении, угловая пилорама должна иметь щитки из металла. Они требуются, чтобы защитить работающего от получения повреждений, если рабочий диск по какой-то причине разрушится.

После монтажа и закрепления электродвигатель требуется подключить через блок управления, который обычно состоит из 2 элементов – реостата и выключателя.

Полезные рекомендации

Следует сказать несколько слов о советах, которые нужно учитывать при создании самодельной пилорамы дискового типа. Первый момент – это определиться, для каких целей вам необходима пилорама. То есть будет ли она использоваться только для дома или же у нее будет коммерческое предназначение.

Второй важный момент – сколько материала будет распиливаться и насколько часто. От этого зависят особенности конструкции устройства. Следует понимать, что неправильно сконструированная пилорама может резать материал плохо и вообще стать причиной того, что он будет портиться из-за постоянных нагрузок оборудования.

Еще один совет – перед началом работ по сборке следует обязательно создать чертеж будущей конструкции. Ведь каких-то определенных особенностей в изготовлении нет. Каждая самодельная пилорама делается индивидуально, согласно размерам на чертежах.

Кроме того, в условиях дома лучше использовать однофазную сеть, а значит, применять электрические двигатели на 220 вольт. Если требуется увеличить производительность, то тогда есть смысл подключать трехфазную сеть на 380 вольт.

А вот бензиновые модели не очень распространены. Хотя ряд умельцев создает пилорамы и с подобными моторами. Если применяется такой тип, то в конструкции обязательно должен быть предусмотрен редуктор. Его предназначение – увеличение количества оборотов вращения диска пилы.

Еще один совет – двигатель должен устанавливаться подальше от места, где будет производиться распил материала.

Кроме того, защитный щит для оператора ни в коем случае не должен мешать обзору при работе. Но и решать данный аспект за счет снижения его защитных свойств также ни в коем случае нельзя.
