Настольный электролобзик своими руками


Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:
- Рабочий ручной электролобзик;
- Фанера;
- Саморезы и болты с гайками;
- Направляющие мебельных ящиков;
- Два подшипника;
- Стягивающая пружина;
- Баллончик с краской;
- Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.

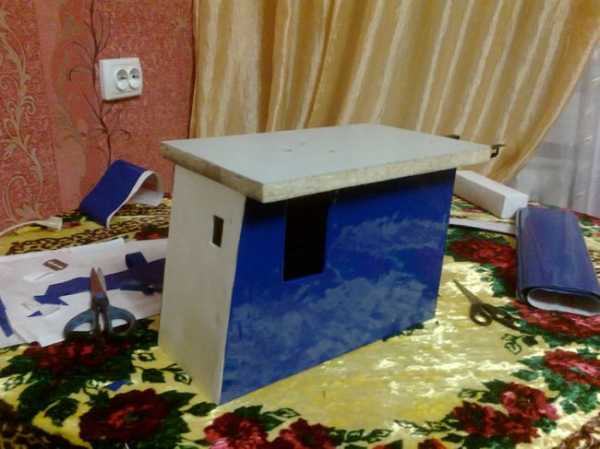

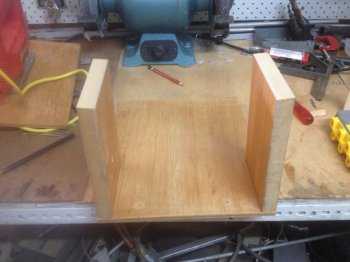

Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.

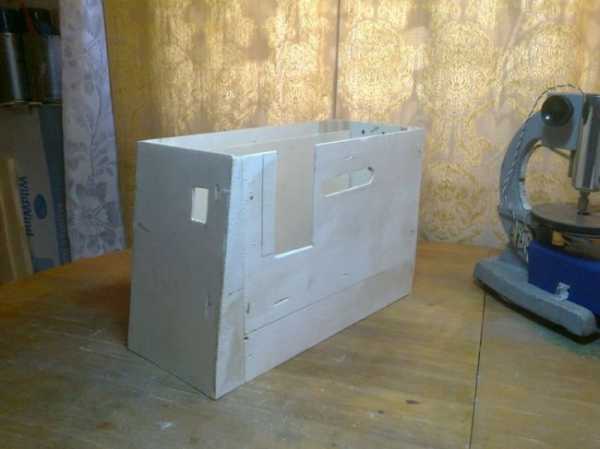

Должно выйти примерно так:

Шаг 2. Столешница.

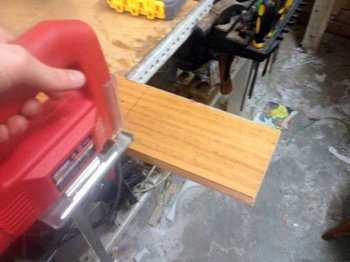

За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

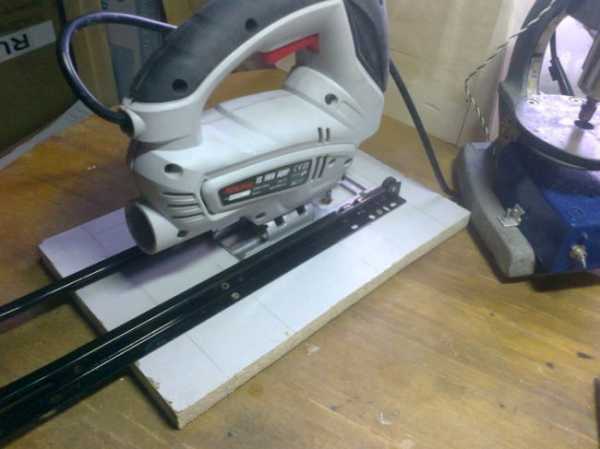

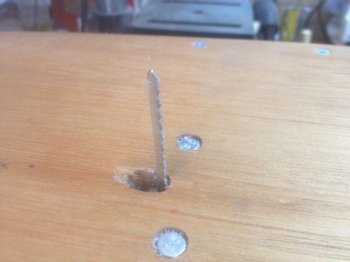

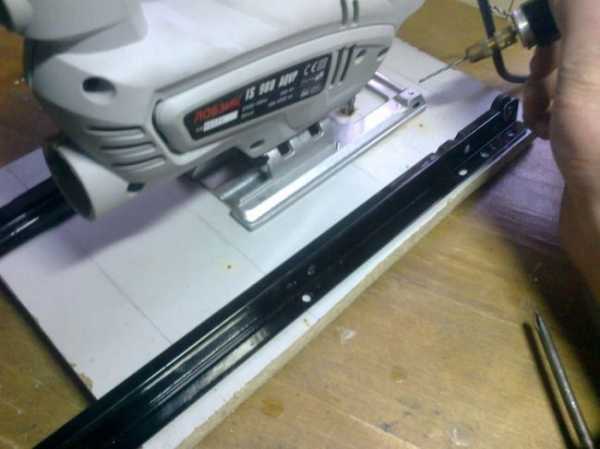

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы .
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

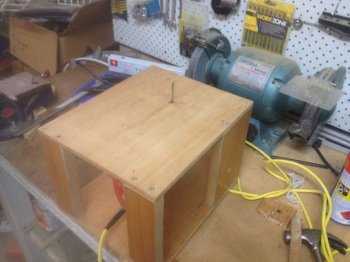

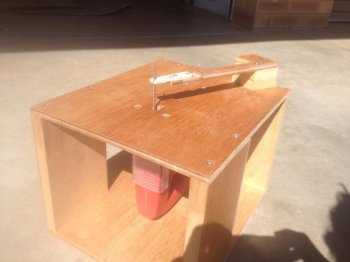

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Шаг 3. Стрела.

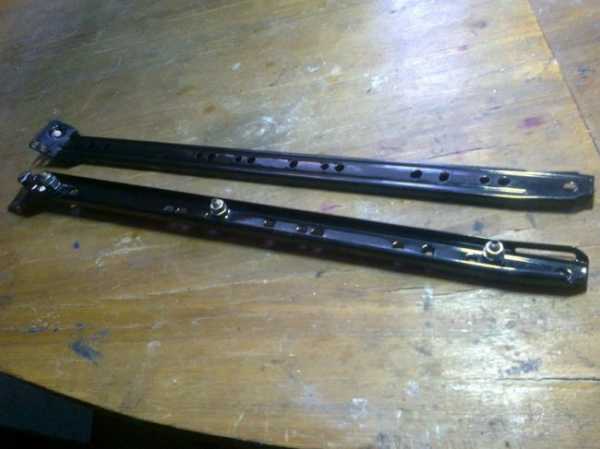

Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

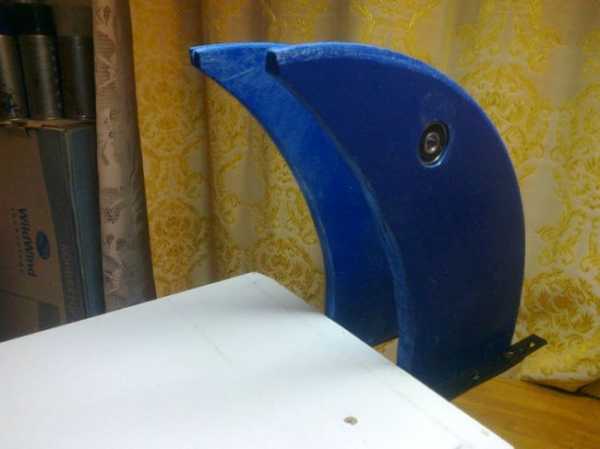

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.

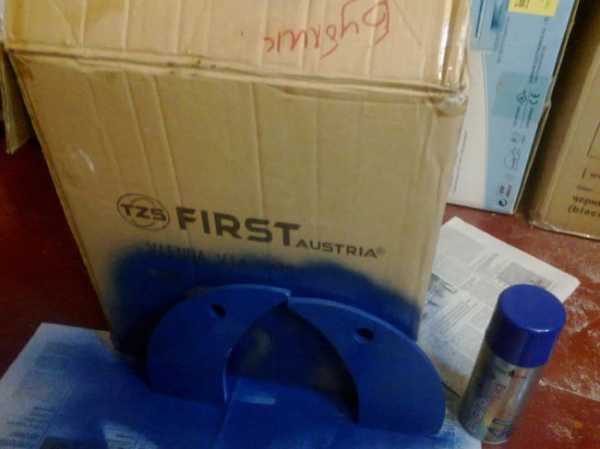

Подготовленные опоры красятся с баллончика.


Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.

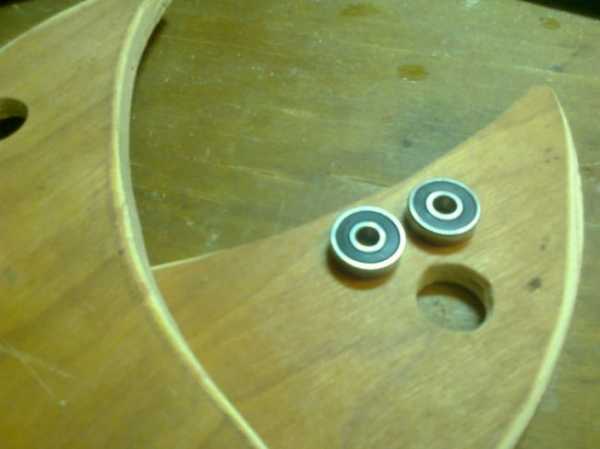

В опоры вставляются подшипники ,и они прикручиваются на свое место.


Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

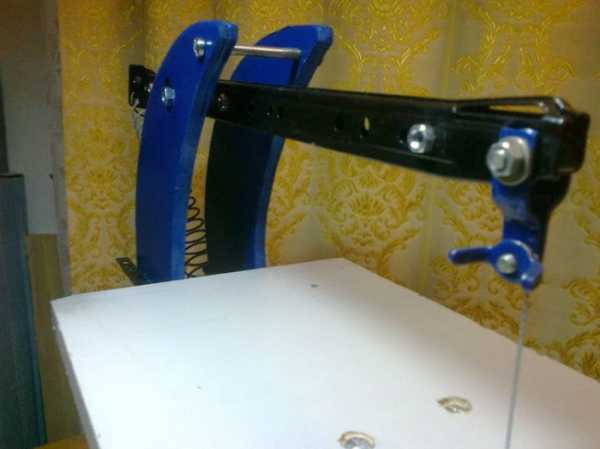

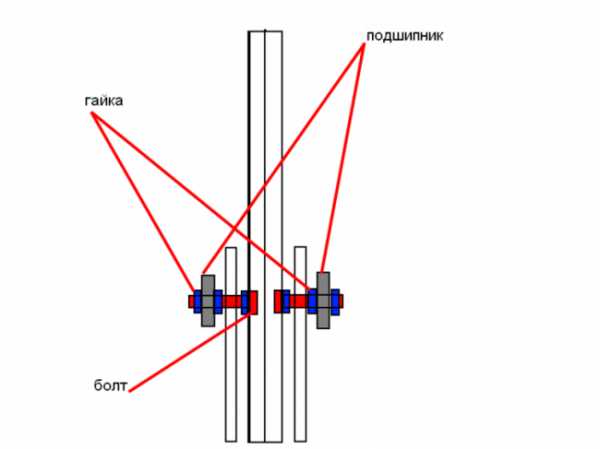

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

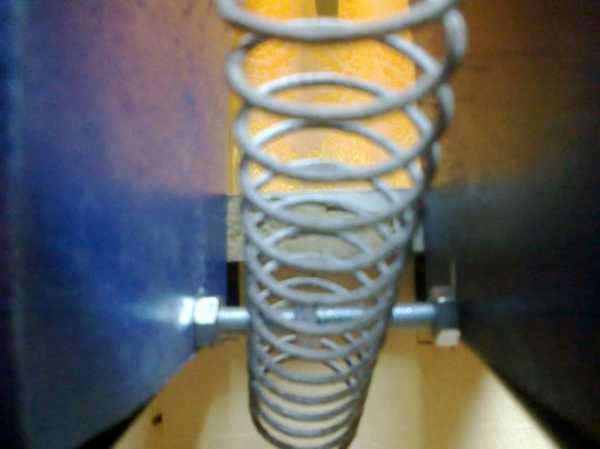

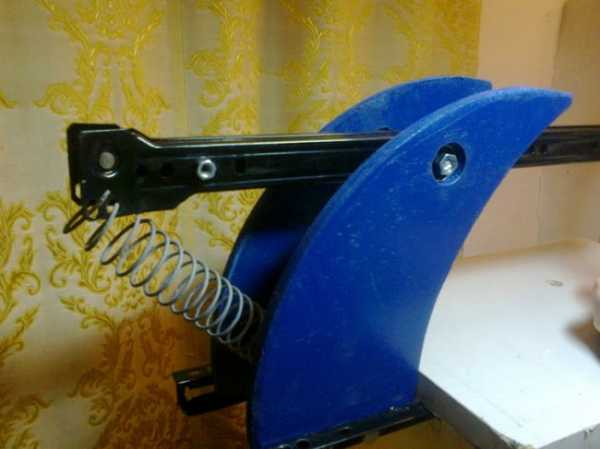

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:

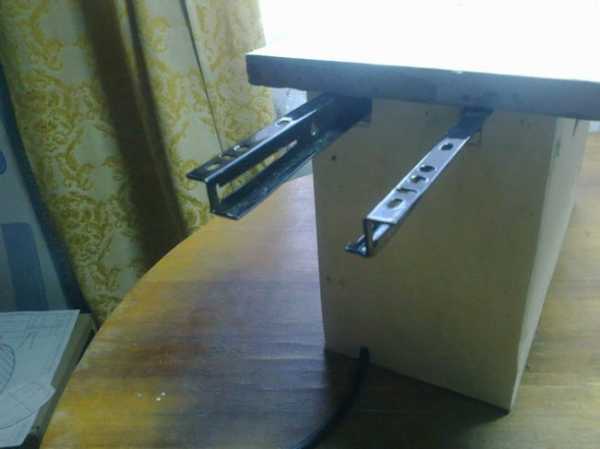

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

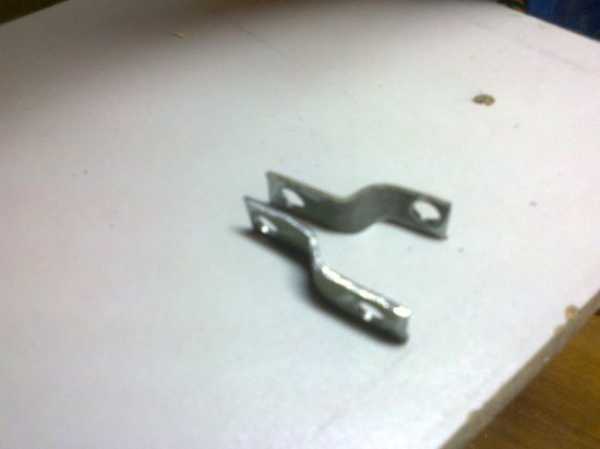

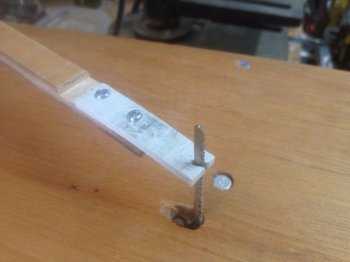

Вот как должны выглядеть крепления:


Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.
Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

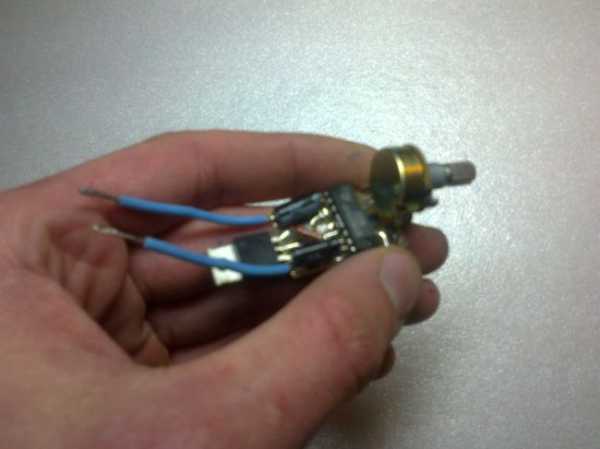

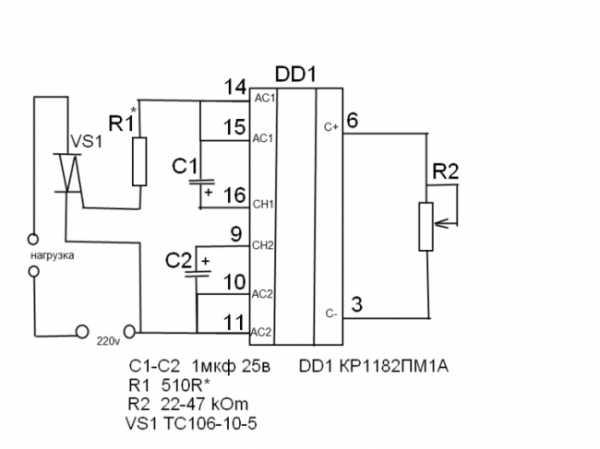

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема:


Вот как он выглядит:

При установке платы к семистору необходимо прикрутить радиатор, если этого не сделать он может перегреется и выйти из строя.

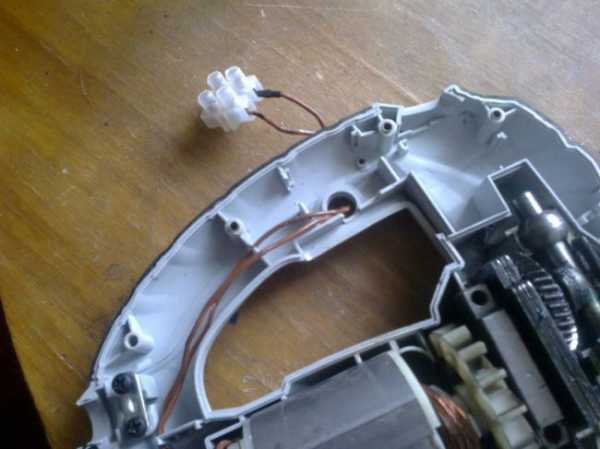

Лобзик разбирается и регулятор мощности подключается в электрическую схему.
Так же необходимо установить кнопку включения станка.

Итог.

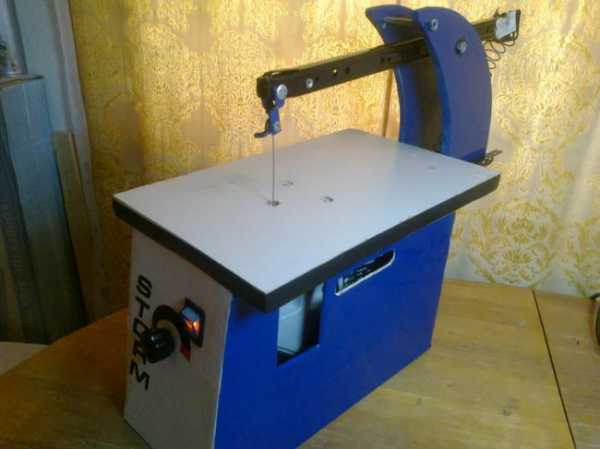

Вот станок и готов! Как утверждает автор, он неплохо показал себя в работе.


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать электролобзик своими руками: чертежи


Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.

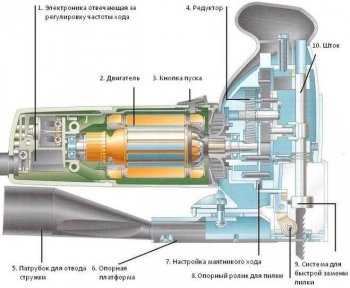

В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.

Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.

Чертежи электроболиков

Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.
Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.

Изготовление электролобзика своими руками

Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.

Требуемые материалы:

  • Деревянный брусок - 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
  • Металлические пластины – длинная и прямоугольная (как на фото)
  • Пилка для электролобзика с U-образным хвостовиком
  • Электродвигатель RS-540 12V (можно любой похожий)
  • Кнопка замыкания электрической цепи
  • Форсунка газовой плиты
  • Велосипедная спица
  • Пластиковый круг с диаметром 260 мм
  • Фанера - 120x50x5
  • Набор саморезов, болтов и гаек
По инструментам:
  • Ножовка по металлу
  • Треугольный напильник
  • Плоскогубцы (2 шт)
  • Шуруповерт или дрель с набором сверл
  • Ножницы по металлу
  • Карандаш
При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.

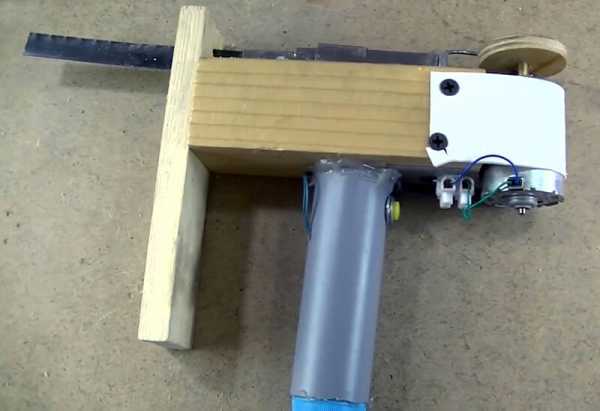

Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.
Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.

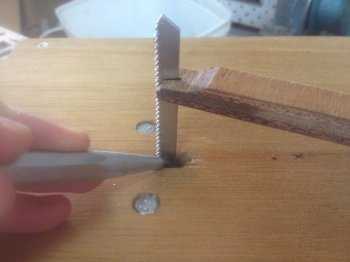

Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.

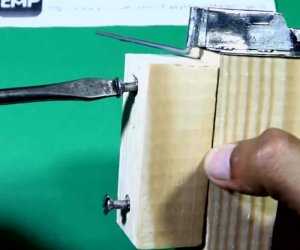

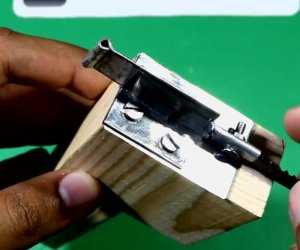

На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.
Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.

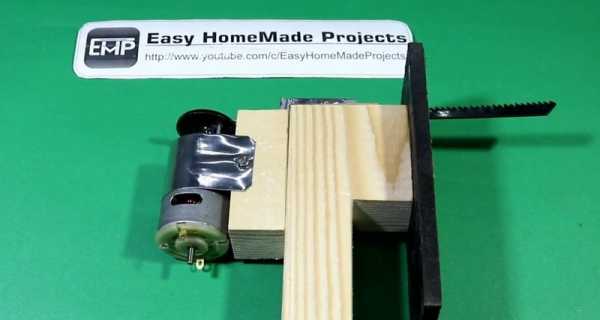

Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы. В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.
К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.
Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°. Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.
Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.
Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм. По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.
Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.
Для более плавного хода, рекомендуется смазать шток маслом.
Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.

Самодельный электролобзик для полистирола


Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.
  • Фанера 200x200x5 мм
  • Деревянный брусок - 120x50x50
  • Шпатель или лист металла, толщиной 1 мм
  • Металлическая клемма для соединения проводов
  • Металлический стержень (спица)
  • Полотно для ножовки
  • Электромотор (DC) на 12 вольт
  • Отрезок тонкого, гибкого пластика
  • Крепежный металлический уголок
  • Отрезок ПВХ-трубы в качестве ручки
  • Кнопка замыкания контактов
  • Блок питания на 12 вольт со штекером DC
  • Разъем питания DC
  • Саморезы, болты и гайки

Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.

По инструментам:

  • Надфиль (напильник)
  • Ножницы по металлу
  • Пассатижи
  • Дрель или шуруповерт с набором сверл
  • Корончатое сверло по дереву с диаметром 44 мм
  • Пила
  • Паяльник
  • Термопистолет

Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.



Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.

instrumentoria.ru

Электролобзик своими руками

Сделав электролобзик своими руками, получится не только приобрести практичный инструмент, но и сэкономить денежные средства: он окажется намного дешевле заводского аналога, обладая при этом полным набором функций. Самодельный электролобзик позволит создавать изделия сложной формы из дерева, пластика и других материалов, производство которых ручным инструментом в обычных условиях отняло бы много времени и сил.

Самодельный лобзик позволяет делать резы сложной формы.

Следует рассмотреть строение и последовательность изготовления простого настольного электрического лобзика, особенности сборки и порядок работы с ним.

Как устроен настольный лобзик?

Как видно из названия, данный инструмент предназначен для расположения на поверхности рабочего стола или верстака. Компактные размеры позволяют работать лобзиком как в мастерской или гараже, так и дома. Электрический лобзик является незаменимым инструментом для изготовления сложных украшений из дерева, фигурной резьбы по фанере и тому подобных работ.

Кинематическая схема привода лобзика.

Необходимо более детально рассмотреть строение настольного лобзика заводского производства. Это позволит понять основные особенности устройства и применить их в самодельной модели.

Составляющие электрического лобзика можно условно разделить на 3 части:

  • подвижная рама с пилой;
  • неподвижное основание;
  • электрический двигатель.

Принцип работы инструмента заключается в следующем: электрический двигатель вращает кривошипно-шатунный механизм, который превращает вращательные движения в возвратно-поступательные. Движения передаются подвижной раме, на которой натянута пила.

Самодельное устройство работает с использованием того же принципа. Для упрощения конструкции подвижную рамку можно заменить обычным ручным лобзиком.

Вернуться к оглавлению

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент — пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа.

Раму лобзика лучше делать из алюминиевой трубы.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен — компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Между корпусом и столом размещают прокладку из эластичного материала — резины или кожи, которая будет гасить вибрацию.

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам — рычагам.

Вернуться к оглавлению

Сборка настольного лобзика

Конструирование самодельного лобзика начинается со сборки корпуса, который может быть выполнен из фанеры, ДСП или металла. Самая простая модель данного инструмента может обходиться и без корпуса, но в таком случае возникают сильные вибрации, которые могут значительно влиять на удобство работы. В указанном случае в лобзике делается два отверстия — одно для крепления кривошипа к инструменту, второе — для подвижной фиксации самого лобзика к столу. После запуска двигателя лобзик начинает производить возвратно-поступательные движения, способствующие распиливанию материала.

Такая пружина обеспечит нужное натяжение пилы лобзика.

Более продуманная модель включает в себя две отдельные планки, в концы которых устанавливаются гайки типа «барашек». С обратного конца планки стягиваются сильной пружиной, обеспечивающей постоянную натяжку пилы. Работает такой прибор от отдельного двигателя или, например, от дрели.

Внутри корпуса проходит вертикальная планка, которая неподвижно крепится к его дну или одной из стенок. В ней проделывают два отверстия, расстояние между которыми должно быть на 2-3 см меньше, чем длина стандартной пилки. В отверстия продевают болты или шпильки, на которые надевают планки, удерживающие пилку.

Двигатель встраивается в корпус и посредством диска с шатунным механизмом крепится к нижней планке. В качестве крышки корпуса выступает столик с отверстием для пилки.

Главный недостаток лобзика с отдельным двигателем заключается в самой замысловатой его части — кривошипном механизме. Пилка с ним совершает не только вертикальные, но и наклонные движения, что не может не сказываться на точности резки. Если требуется получить точный инструмент, то двигатель лучше заменить недорогим ручным электролобзиком заводского производства. Его крепят под поверхностью корпуса и продевают сквозь столик пилку, зажимая ее одним концом в лобзике, а другим — в верхней планке конструкции. Такая конструкция обеспечивает достаточную точность резки, приближая этот параметр к заводским моделям.

Вернуться к оглавлению

Преимущества работы электрическим лобзиком

Электролобзик позволяет очень точно делать сложные распилы.

В отличие от ручного инструмента, электрический лобзик обладает явными преимуществами, в числе которых:

  • более высокая скорость работы;
  • возможность работать двумя руками, благодаря чему возрастает точность;
  • безопасность — при правильной организации труда стационарный инструмент гораздо безопаснее, поскольку не может вырваться из рук.

Помимо этого, самостоятельное изготовление электрического лобзика позволит сэкономить деньги, так как заводские станки такого типа стоят довольно дорого.

Вернуться к оглавлению

Работа с настольным электролобзиком

Электролобзик, как и ручной инструмент, позволяет работать с деревом, фанерой, тонким пластиком или оргстеклом. Самоделки, выполненные при помощи данного устройства, отличаются высокой точностью и сложными формами. Электролобзиком выпиливают отверстия для розеток в деревянных панелях, производят фигурную резку материалов.

При работе с электролобзиком нужно защищать глаза.

Существует ряд правил, используемых при работе с данным инструментом:

  1. Не следует прикладывать чрезмерные усилия к материалу. Пила должна с оптимальной скоростью производить резку, иначе не удастся избежать поломок полотна или всего инструмента.
  2. Для разной работы следует использовать полотна разной ширины. Например, для длинных ровных разрезов применяют широкую пилку.
  3. Для резки тонких материалов применяется подложка из фанеры. Так будущее изделие сохранится от повреждений.
  4. Необходимо использовать средства для защиты глаз, так как во время работы лобзик поднимает в воздух большое количество мелких опилок.
  5. При работе с листовым пластиком скорость движения пилы следует установить минимальной. При высоких скоростях происходит перегрев материала, вследствие чего он начинает плавиться.
  6. При выпиливании круглых отверстий предварительно проделывают дрелью небольшую дырку в фанере, после чего сквозь нее продевают полотно пилы и закрепляют в зажимах. Отверстия прямоугольной формы делают по тому же принципу, но прямые углы выпиливают не сразу. Для начала их делают скругленными, а после прохождения пилой по всему периметру вырезают оставшиеся треугольные фрагменты.
  7. Для того, чтобы фанера не вибрировала при работе с ней, материал надо надежно удерживать обеими руками, прижимая к столу. Важно следить за тем, чтобы во время резки не происходило резких разворотов материала, иначе пилу может просто заклинить и оборвать. В местах поворотов фанеру следует несколько секунд подержать на месте, дав время инструменту расширить пространство для действий, после чего двигаться дальше.

Вернуться к оглавлению

Заключение по теме

Сделать электрический лобзик своими руками довольно просто, главное — знать принцип его устройства и иметь все необходимые материалы. Данный инструмент станет незаменимым помощником для столярных работ или изготовления украшений для дома.

Соблюдая последовательность сборки инструмента, можно не только получить неоценимый опыт, но и расширить свой арсенал домашнего мастера уникальным приспособлением, разработанным с учетом личных потребностей.

www.parnikiteplicy.ru

способы изготовления, инструменты и материалы

Как сделать электролобзик своими руками? Лобзик — это пильное полотно, которое совершает возвратно-поступательное движение. В настоящее время этот инструмент может иметь электродвигательный, ручной или ножной привод. Сложно однозначно классифицировать лобзики. Рассмотрим их основные разновидности.

Электролобзик предназначен для выпиливания различных деталей из металла, дерева, пластика, керамики.

Ручной лобзик состоит из пильного полотна и упругой рамки (скобы). На рамке есть специальные зажимные устройства для фиксации полотна. Рамка имеет подковообразную форму.

Достоинствами этого лобзика являются точный и чистый рез заготовки, возможность выпиливания разнообразных форм (многолучевая снежинка). Однако такой инструмент требует высокого профессионализма и крепкой руки.

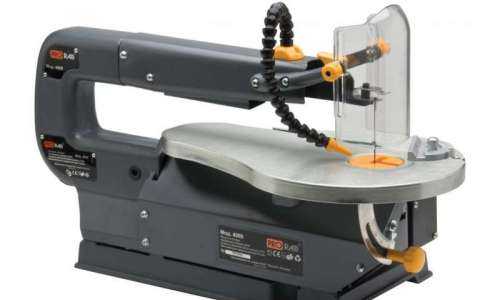

Электролобзик станочного типа (настольный) — это эволюционное продолжение ручного лобзика. Обладает всеми преимуществами ручного лобзика и лишен его недостатков. С ним можно выпиливать сложные внутренние отверстия без разрезания контура.

Единственный минус заключается в том, что такой качественный инструмент стоит немалых денег. Конструктивно он состоит из основания (на нем крепится заготовка), а сверху и снизу установлены рычаги, на концах которых находится тоненькая пилка.

Устройство электролобзика.

Рычаги приводятся в движение маятником с электрическим двигателем. Ручной электролобзик состоит из корпуса, в котором установлены двигатель, механизмы, регулятор числа оборотов и механизм маятникового хода (на некоторых моделях).

В корпус устанавливаются двигатель, регулятор числа оборотов и редуктор для превращения вращательного движения в возвратно-поступательное.

Имеются два распространенных вида корпуса: D-образная (силуэт похож на утюг) и Г-образная. Такими инструментами можно распиливать толстые и твердые заготовки.

У каждого уважающего себя и свое время мастера имеется в арсенале этот аппарат. Преимуществом является то, что не требуется доступ к обратной стороне заготовки. К недостаткам следует отнести невозможность выпиливания сложных деталей малых форм.

Назначение лобзика

Инструмент предназначен для фигурного выпиливания деталей из тонких листовых материалов, будь то дерево, фанера, сталь, цветные металлы или керамика.

Только лобзиком можно сделать криволинейный распил сложной детали. Именно поэтому он настолько популярен у столяров, мастеров-мебельщиков и моделистов. К тому же в домашнем хозяйстве это незаменимый инструмент. В основном электролобзик используют для распиливания деревянных изделий. С его помощью легко врезать раковину или электрическую панель в столешницу.

Вернуться к оглавлению

Способы изготовления электролобзика

Вам потребуются материалы и инструменты:

Схема настольного электролобзика.

  • двигатель;
  • пилка;
  • лист ДСП;
  • саморезы;
  • винты;
  • стол или верстак;
  • струбцины.

Самыми распространенными являются три способа изготовления этого инструмента. Первый очень примитивный: нужно прикрепить электрический лобзик к плоской поверхности, например, к листу ДСП, предварительно сделав отверстие для пилки.

Крепить электроинструмент к ДСП следует при помощи саморезов или винтов с потайной головкой. Очень важно крепко зафиксировать лобзик к столешнице.

Готовое приспособление крепится к столу или верстаку при помощи струбцин. Изготавливается данное приспособление быстро, примерно за час.

Но данная конструкция непригодна для работы на улице или при отсутствии подходящего стола. Устранение этих недостатков приведет вас к следующей модели самодельного электрического лобзика.

Вернуться к оглавлению

Второй способ изготовления электролобзика

Материалы и инструменты:

  • двигатель;
  • короб;
  • лобзик;
  • дополнительная направляющая для пилки;
  • стол или верстак.

Схема сборки электролобзика в коробе.

Этот вариант довольно простой. Нужны короб, лобзик, дополнительная направляющая для пилки. Можно сделать короб шириной в 40 см, длиной в 30-40 см и высотой в 30 см. Высота столика будет зависеть от высоты ручки лобзика. Далее в конструкцию вставляется сам инструмент, и тогда работать можно в любом месте. Для удобства хранения в небольшой мастерской короб следует делать разборным. Это позволит сэкономить немного места.

Недостатком такой конструкции является неровный рез. Это происходит из-за того, что лезвие закреплено только с одной стороны. В процессе резки толстой заготовки длинное полотно (до 40 мм) периодически отклоняется по вертикальной плоскости. Этот дефект устраняется фиксацией пильного полотна.

Зафиксировать пильное полотно можно при помощи дополнительной направляющей, на конце которой устанавливается жесткий пластик с пропилом или шариковый подшипник. К тому же таким инструментом невозможно делать пропилы сложных форм с высоким качеством. Это следствие использования стандартного лезвия электрического лобзика. Этот минус устраняется доработкой теперь уже станка.

Вернуться к оглавлению

Третий способ изготовления изделия

Материалы и инструменты:

  • пильное полотно;
  • двигатель;
  • электрический привод;
  • маятниковый механизм;
  • держатель;
  • рычаги;
  • проводка.

Метод довольно сложный и требует мастерства, смекалки. Первым делом требуется сделать раму в виде «коромысла»: это конструкция, состоящая из двух параллельных рычагов.

На одной из сторон крепится пильное полотно, а на другой — привод механизма. Далее нужно подготовить электрический привод. Для этого подойдет тот же бытовой электрический лобзик.

В его маятниковый механизм устанавливается держатель, который посредством рычагов приводит в движение коромысло.

Таким приспособлением довольно удобно работать, а выпиливание деталей приносит истинное удовольствие. Если все будет сделано по правилам, то изготовленный инструмент будет не хуже заводского.

Стоит помнить, что электрический лобзик — это предмет повышенной опасности. Следует соблюдать технику безопасности при его использовании.


moiinstrumenty.ru

Настольный лобзик своими руками: инструменты и принципы конструирования

Любители собственных поделок давно оценили пользу такого инструмента, как настольный лобзик, своими руками изготовленный, который позволяет еще больше расширить возможности инструмента. Совмещение его с электроприводом дало огромный положительный эффект в повышении качества и производительности. Ручные электрические лобзики нашли широкое распространение среди домашних умельцев.

Качество резьбы настольным лобзиком зависит от твердости и точности рук человека.

Ручной электрический лобзик, при всех несомненных преимуществах, должен при работе находиться в руках человека. Качество резьбы в этом случае целиком зависит от твердости и точности руки умельца. Упростить процесс изготовления сложных фигур можно, если собрать настольный лобзик самостоятельно.

Принципы конструирования настольного лобзика

Принцип пиления ручным электрическим лобзиком основан на условии, что деталь фиксируется неподвижно, а распил производится за счет передвижения устройства вручную. Точность распила, наклон пилки целиком зависят от навыка работника. Если изготовить самодельные настольные лобзики, то можно изменить принцип пиления — аппарат будет закреплен перпендикулярно плоскости стола, в то время как лист подается на режущий инструмент. Перемещение заготовки производится по плоскости стола, что не требует усилий, а направление следует контролировать направляющими рейками.

Схема настольного лобзика в разрезе.

Настольный лобзик имеет ряд положительных качеств. Повышается качество распила за счет фиксированного вертикального положения пилки и контролируемого перемещения заготовки. Облегчается физически процесс, так как нет необходимости держать инструмент в руках. Размещение пилки снизу вверх позволяет улучшить качество за счет устранения сколов материала на гранях пропила.

Настольный лобзик должен представлять собой стационарную конструкцию, в которой необходимо предусмотреть плоскость для перемещения заготовки и систему крепления к ней электрического ручного инструмента. Дополнительными элементами, направленными на повышение качества распилов, могут быть направляющая система, механизмы натяжения режущего элемента и приспособления для облегчения перестановки пилки. Рабочая поверхность представляет собой обычно столешницу, причем ее размер определяется габаритами заготовки, а высота установки — удобством обслуживания.

Если решено изготовить самодельные настольные лобзики, то надо заготовить следующие инструменты:

  • электродрель с набором сверл;
  • болгарка с отрезными дисками;
  • шуруповерт;
  • ножовка;
  • стамеска;
  • ножовка по металлу;
  • молоток;
  • метчики;
  • плашки;
  • отвертка;
  • напильник;
  • штангенциркуль.

Вернуться к оглавлению

Настольный лобзик для срочного использования

Чертеж настольного электролобзика.

При возникновении необходимости закрепления инструмента можно достаточно быстро сделать простейшую конструкцию. Рабочая столешница изготавливается в виде фанерного листа толщиной 12-15 мм размером 50х60 см. На расстоянии приблизительно 15-20 см от края листа с одной стороны сверлится отверстие диаметром 20-25 мм. Снизу фанеры просверливаются отверстия для закрепления подошвы лобзика, причем так, чтобы пилка вошла в ранее просверленное отверстие по центру. Обычно отверстия в подошве лобзика имеются, и они обладают резьбой. Если таких отверстий не наблюдается, то их придется сделать на сверлильном станке (лучше у профессионалов). С помощью четырех болтов электрический лобзик закрепляется снизу фанерного листа, а его пилка выводится наверх через отверстие.

Такую простейшую конструкцию теперь можно установить на краю любого массивного стола или верстака. Лобзик должен оказаться за пределами столешницы. Остальная часть фанерного листа крепится к столу струбцинами.

Более универсальная простейшая конструкция получится, если по углам такого настольного лобзика закрепить металлические ножки. Их можно сделать из стальной полосы толщиной 4-5 мм. Высота таких ножек должна превышать размер лобзика на 2-3 см, чтобы он не упирался в поверхность при установке новой конструкции на ножки.

Вернуться к оглавлению

Стационарный стол простой конструкции

Режимы пиления у самодельного лобзика.

Если лобзик используется часто, то его стационарная конструкция должна базироваться на своем столе. Простой стол можно сделать из листа ДСП толщиной 15-18 мм. Такой стол собирается из двух боковин шириной 45-50 см и задней стенки шириной 70-80 см. Высота стенок выбирается, исходя из роста работника, но обычно она равняется около 80 см. Стенки собираются в каркас стола при помощи деревянного бруска или уголков. В нижней и верхней части рекомендуется закрепить упрочняющие цанги (перемычки) из деревянного бруска или рейки.

Столешница изготавливается из фанеры толщиной 12-15 мм и размером примерно 70х100 см. На столешнице сверлится отверстие для выхода пилки в удобном для работника месте. Снизу закрепляется электрический лобзик аналогично рассмотренному случаю. Для повышения качества пиления следует устранить возможные ненужные колебания пилки, для чего подойдет простое приспособление. Пилка направляется между двумя небольшими подшипниками (10-15 мм) любого типа. Для крепления подшипников можно использовать кронштейн из металлической полосы, установленной на столешнице. На поверхности столешницы рекомендуется разместить подвижные направляющие рейки, которые крепятся на торце столешницы с помощью струбцин.

Вернуться к оглавлению

Усовершенствование стола

Схема столешницы для лобзика.

Стол для лобзика можно значительно облагородить, если сделать его из деревянных брусьев. Можно использовать брус толщиной 70-80 мм.

Ножки такого стола соединяются цангами вверху и внизу. Соединение брусьев рекомендуется произвести с помощью шипов, заведенных в паз. Места соединения промазываются столярным клеем. Высота стола составляет порядка 80-100 см, расстояние между ножками — 60-80 см.

Вернуться к оглавлению

Настольный станок с механизмом натяжения

Для устранения нежелательных вибраций пилки (особенно тонких пилок) нужно установить механизм натяжения режущего элемента. Такой механизм можно сделать на базе коромысла с пружиной. В прорези плеча коромысла закрепляется конец пилки с помощью зажимных колодок и стопорного винта. На поперечной шпильке коромысла крепится один конец пружины. Другой конец пружины помещается в регулировочный винт на столешнице. Вся система крепится кронштейном на столешнице.

Настольный лобзик позволяет облегчить труд домашнего умельца. С его помощью можно вырезать самые замысловатые фигуры и узоры. Простые конструкции настольных лобзиков вполне можно сделать своими руками в домашних условиях.

Вернуться к оглавлению

Рекомендации по работе

Схема распиливания дерева при помощи самодельного лобзика.

Качество пиления на настольном лобзике подразумевает ряд условий. Заготовка в зону распила должна подаваться плавно, без усилия. Режущий элемент лобзика имеет тенденцию к износу, что вызывает необходимость периодической замены пилки. Если распилу подвергаются тонкие листы, то рекомендуется использовать подложку из фанеры или аналогичного материала.

Электрический лобзик должен надежно крепиться к столешнице. В процессе эксплуатации следует подтягивать крепежные болты. При работе с материалами, имеющими поверхностное ламинирование, следует на участок при линии разреза наклеить скотч.

При выборе лобзика рекомендуется обратить внимание на крепление пилки. Хвостовик пилки, который устанавливается в колодках, имеет прорезь для закрепления. Наилучшее крепление обеспечивается, если прорезь имеет крестообразный вид. Форма зубьев пилки может быть различной. При установке пилки следует контролировать соответствие вида режущей кромки типу обрабатываемого материала.

Современные электрические лобзики имеют маятниковый механизм, который придает режущему элементу поперечную вибрацию.

Механизм регулирования скорости перемещения пилки позволяет оптимизировать режим резания, что важно при работе с материалами разной твердости.

Например, древесина прекрасно переносит самые большие скорости, при пилении пластмассы и алюминиевых листов нужно устанавливать скорость на среднем уровне, а при обработке стального листа или кафельной плитки придется установить наименьшую скорость. Кроме того, в лобзике предусмотрено балансирующее устройство, позволяющее введение пилки в материал с наклоном к его плоскости.


moiinstrumenty.ru

Как сделать электролобзик своими руками

Сегодня канал Easy HomeMade Projects продемонстрирует, как можно без особого труда своими руками собрать компактный, но весьма мощный электролобзик.

Василий Макаров

Ручной электролобзик — незамысловатый, но крайне полезный в хозяйстве и в мастерской инструмент. Для его изготовления вам понадобится обычный электродвижок V-12, несколько кусков жести и деревянных чурок, провода и пилка для работы по дереву. Получившийся в результате лобзик, несмотря на внешнюю простоту конструкции, справляется со своими обязанностями ничуть не хуже заводского варианта:

www.popmech.ru

Инструменты своими руками: делаем станок из лобзика

Вырезать сложные фигуры из пиломатериалов ручным лобзиком. По трудозатратам такая задача равнозначна ювелирной работе, вот только инструменты не совсем подходящие для нее, особенно, если уровень мастерства не слишком высок. Как же быть? Платить деньги за работу профессионалам или все же справиться самому, прибегнув к небольшой хитрости? Именно последним мы и предлагаем воспользоваться вам. А о том, как сделать работу с ручным лобзиком удобной для заданной цели, пойдет речь далее.

Материалы

Для модификации ручного лобзика своими руками вам нужно будет подготовить:

  • листы фанеры;
  • шурупы, гайки и болты;
  • наждачную бумагу;
  • дрель;
  • струбцины;
  • лобзик;
  • линейку;
  • карандаш;
  • рулетку.

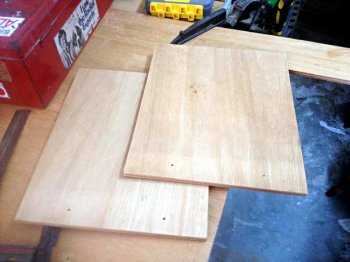

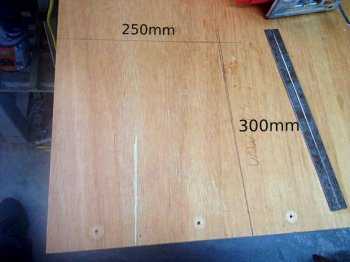

Шаг 1. По сути, вам придется соорудить для ручного лобзика короб, при установке в который, инструмент автоматически превратится в удобный девайс для ювелирных работ по дереву. Состоять короб будет из нескольких деталей. Для начала тем же лобзиком вам нужно будет вырезать из листов фанеры прямоугольники со сторонами 25 х 30 см и зашкурить места срезов на них. Это будет основание и верхняя часть конструкции.

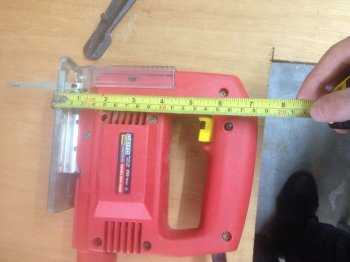

Шаг 2. Измерьте высоту лобзика. Снимать мерки нужно от начала ручки до основания режущей части, как продемонстрировано на фото. Полученная величина – это высота четырех стенок конструкции. Вырежьте их в виде досок из МДФ и две штуки прикрепите к основанию, сместив детали к передней части. При креплении, обязательно просверлите отверстия под саморезы, иначе материал может треснуть.

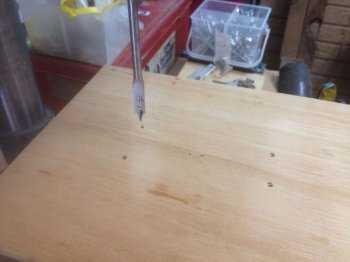

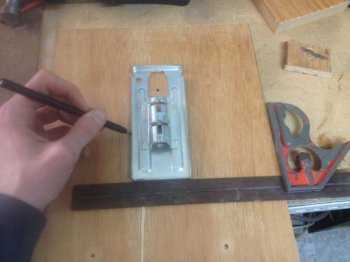

Шаг 3. Приложите лобзик скобой к верхней части деревянной конструкции и с помощью карандаша отметьте места отверстий под крепления, а также длину слота под пилку.

Шаг 4. По намеченным меткам сделайте соответствующие отверстия.

Шаг 5. Прикрепите лобзик к крышке конструкции, используя болты и шайбы.

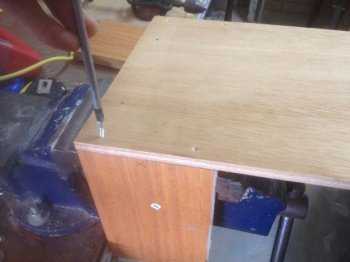

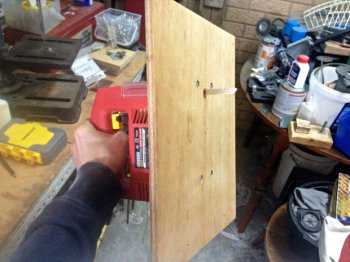

Шаг 6. Для большей устойчивости инструмента, прикрепите к основанию оставшиеся две стенки, только разверните их перпендикулярно по отношению к первым и отправьте на противоположную сторону доски. Накройте полученное основание крышкой с прикрепленным к ней лобзиком и скрепите уже эти детали, используя саморезы.

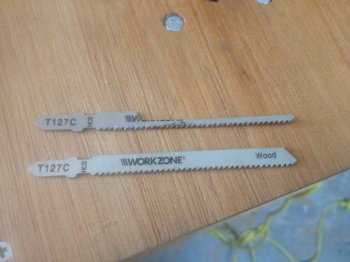

Шаг 7. Поскольку в ходе эксплуатации оказалось, что использование лобзика даже в таком варианте затрудняет работу, где нужно вырезать мелкие и ажурные детали, лезвие пришлось сделать более узким. Это же можете сделать и вы.

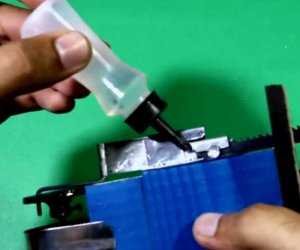

Еще дин момент, который облегчит вам работу с деревом – это капля масла, которой стоит обработать пилку перед началом работ.

Лобзик готов! В таком перевернутом виде он позволит вам выполнить любые тонкие работы по дереву, но при этом обойдется по стоимости намного дешевле, чем тот же инструмент, предназначенный для коммерческих нужд.

Геннадий

rukami.boltai.com

Отправить ответ

avatar
  Подписаться
Уведомление о
