Как сделать электролобзик своими руками: чертежи

Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.

В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.

Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.

Чертежи электроболиков

Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.

Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.

Изготовление электролобзика своими руками

Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.

Требуемые материалы:

• Деревянный брусок — 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
• Металлические пластины – длинная и прямоугольная (как на фото)
• Пилка для электролобзика с U-образным хвостовиком
• Электродвигатель RS-540 12V (можно любой похожий)
• Кнопка замыкания электрической цепи
• Форсунка газовой плиты
• Велосипедная спица
• Пластиковый круг с диаметром 260 мм
• Фанера — 120x50x5
• Набор саморезов, болтов и гаек

По инструментам:

• Ножовка по металлу
• Треугольный напильник
• Плоскогубцы (2 шт)
• Шуруповерт или дрель с набором сверл
• Ножницы по металлу
• Карандаш

При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.

Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.

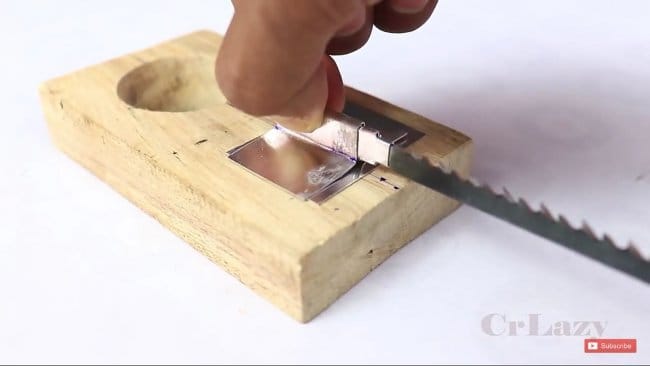

Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.

Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.

На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.

Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.

Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы.

В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.

К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.

Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°.

Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.

Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.

Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм.

По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.

Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.

Для более плавного хода, рекомендуется смазать шток маслом.

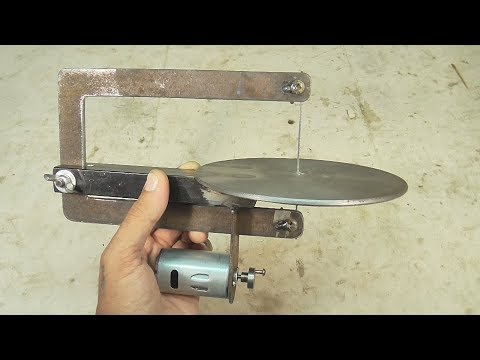

Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.

Самодельный электролобзик для полистирола

Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.

• Фанера 200x200x5 мм
• Деревянный брусок — 120x50x50
• Шпатель или лист металла, толщиной 1 мм
• Металлическая клемма для соединения проводов
• Металлический стержень (спица)
• Полотно для ножовки
• Электромотор (DC) на 12 вольт
• Отрезок тонкого, гибкого пластика
• Крепежный металлический уголок
• Отрезок ПВХ-трубы в качестве ручки
• Кнопка замыкания контактов
• Блок питания на 12 вольт со штекером DC
• Разъем питания DC
• Саморезы, болты и гайки

Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.

По инструментам:

• Надфиль (напильник)
• Ножницы по металлу
• Пассатижи
• Дрель или шуруповерт с набором сверл
• Корончатое сверло по дереву с диаметром 44 мм
• Пила
• Паяльник
• Термопистолет

Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.

Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

ДОБАВИТЬ КОММЕНТАРИЙ

особенности, инструменты и материалы, варианты изготовления

Лобзик представляет собой популярный инструмент, который применяется для распила прямых и фигурных деталей. Он должен быть в доме у каждого мужчины. Чтобы приспособление служило как можно дольше, важно купить качественный прибор. Также можно сделать лобзик своими руками.

Содержание

• Как работает электрический лобзик
• Преимущества и недостатки самодельного электролобзика
• Чертежи электролобзиков
• Варианты изготовления электрического лобзика
• Изготовление электролобзика своими руками
• Используемые материалы
• Порядок сборки лобзика
  • Как переделать ручной лобзик
  • Самодельный электролобзик из полистирола
  • Из компрессора холодильника
  • Самодельный лобзиковый станок из дрели
  • Электролобзик из швейной машины
• Самодельные приспособления к электролобзику

Лобзик вполне можно сделать своими руками

Как работает электрический лобзик

Для лобзика характерна простая конструкция и несложный механизм работы. Тем не менее, при его использовании нужно учитывать определенные особенности. Чтобы понять, как можно сделать электролобзик своими руками в домашних условиях, необходимо ознакомиться с его устройством.

Основой электролобзика являются такие элементы:

• электродвигатель;
• редуктор;
• шток с зажимом пилки.

К дополнительным составляющим стоит отнести кнопку для запуска, опорный ролик, подошву, вентилятор для охлаждения. Некоторые устройства обладают дополнительными функциями. Их оснащают маятниковым ходом, подсветкой, пылесборником. Также в комплект иногда включается лазерная направляющая.

Принцип действия инструмента базируется на работе электродвигателя. После включения кнопки инструмент начинает вращаться, образуя возвратно-поступательные движения. В комплекте лобзика присутствует пилка, которая выполняет распил детали.

Преимущества и недостатки самодельного электролобзика

Лобзиковый станок имеет много преимуществ:

• высокая скорость распила;
• высокое качество и точная резка материалов;
• возможность проведения криволинейной или фигурной обработки;
• гладкие кромки;
• освобождение рук мастера — это помогает заниматься выпиливанием разных фигур и узоров;
• безопасность мастера — с помощью кожухов удается защитить руки от травм.

Обратите внимание! Самодельный лобзик имеет и определенные минусы. При нарушении техники изготовления инструмента может снижаться точность выпиливания.

Чертежи электролобзиков

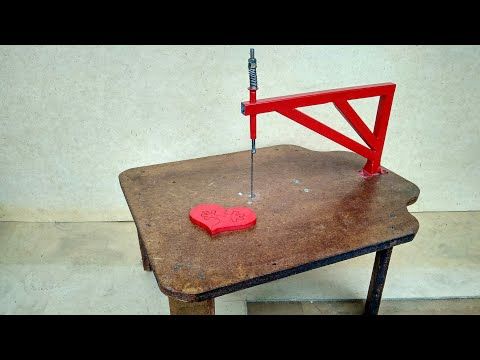

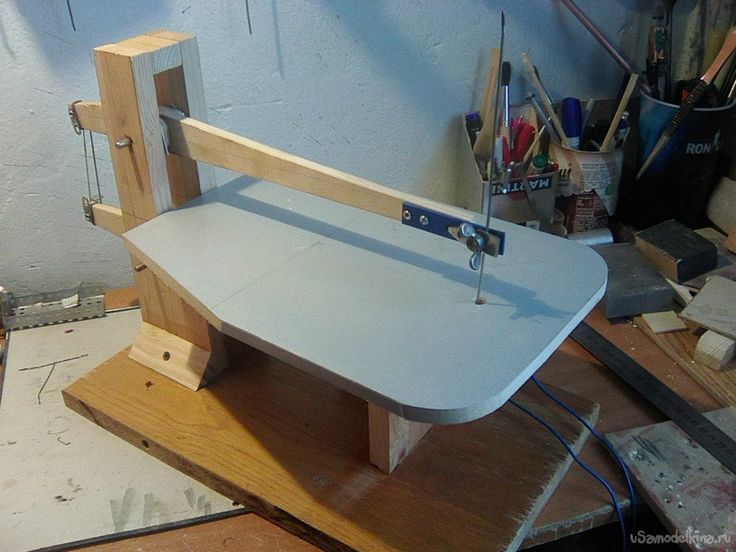

Чтобы сделать настольный электролобзик своими руками, необходимо иметь схему, в которой описан каждый элемент. В ней должны быть отражены названия всех элементов и их размеры.

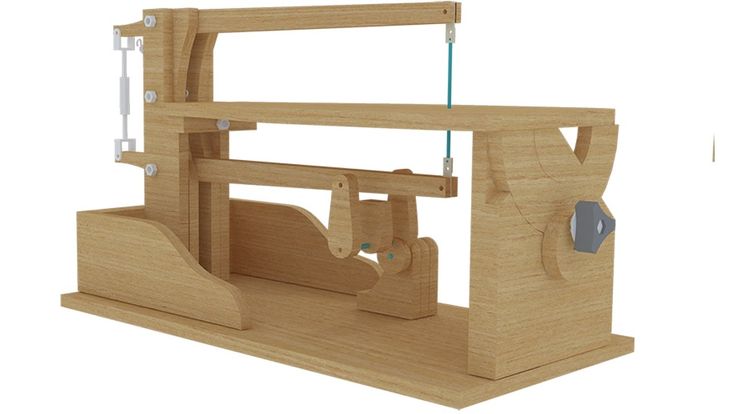

Ниже представлены подробные чертежи изготовления электролобзиков, которые помогают получить прекрасные результаты.

Для изготовления инструмента стоит использовать чертежи

Варианты изготовления электрического лобзика

Существуют разные варианты создания самодельных электролобзиков. Самый простой способ заключается в креплении электрического лобзика к плоской поверхности — к примеру, к листу фанеры или ДСП. Предварительно требуется сделать отверстия для пилки.

Также можно изготовить конструкцию из короба, двигателя, ручного лобзика. Помимо этого, нужно подготовить стол или верстак. Также потребуется дополнительная направляющая для пилки.

Обратите внимание! Сделать инструмент можно на основе разных приспособлений. Для этого допустимо воспользоваться швейной или стиральной машинкой, дрелью, компрессором холодильника.

Изготовление электролобзика своими руками

Самый простой электролобзик своими руками можно сделать из обычного стола. Такое устройство отличается простым механизмом работы. Лобзиковый станок надежно держит инструмент, позволяя избежать влияния человеческого фактора. При этом наличие опоры помогает перемещать инструмент по заданной траектории.

Стоит учитывать, что этот вид конструкции позволяет резать исключительно по прямой. Если убрать боковой упор и начать вести заготовку для криволинейного реза появляются проблемы отклонения пилки.

Важно! Чтобы справиться с этим недостатком, нужно воспользоваться простой пилой, которая жестко закреплена 2 роликами.

Используемые материалы

Для изготовления самодельного настольного лобзика потребуется следующее:

• брусок из дерева;
• электродвигатель;
• металлические пластины;
• пила;
• фанера;
• пластик;
• велосипедная спица;
• форсунка газовой плиты;
• гайки, болты, саморезы.

Чтобы делать лобзик, необходимо также подготовить и инструменты. При этом могут потребоваться ножницы по металлу, ножовка, плоскогубцы, карандаш, дрель со сверлами.

Обратите внимание! Список материалов и инструментов может быть разным. Указанный перечень следует использовать в качестве ориентира, однако в зависимости от конструкции могут потребоваться другие приспособления.

Порядок сборки лобзика

Собирать электрический лобзик можно разными способами. При этом используются различные материалы и инструменты.

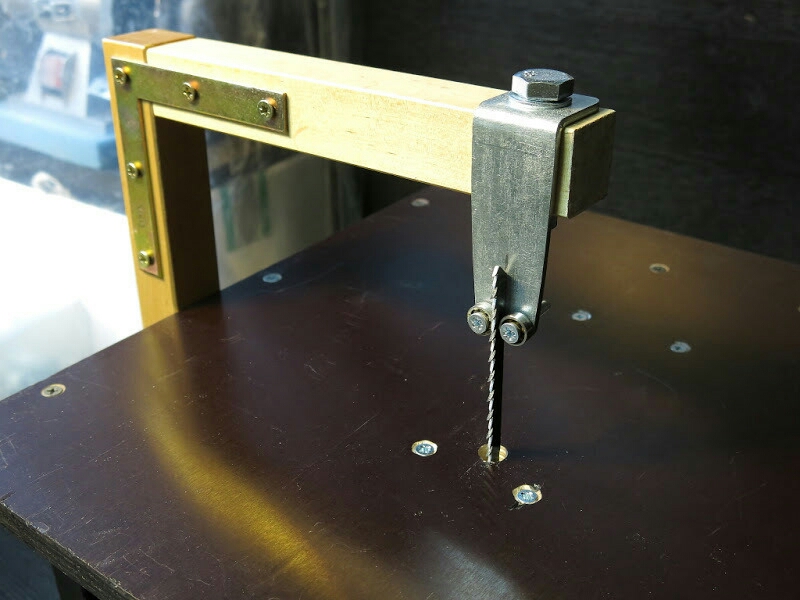

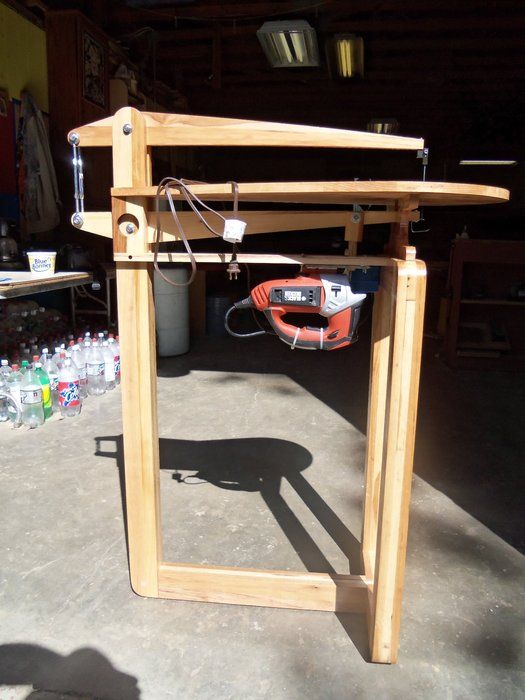

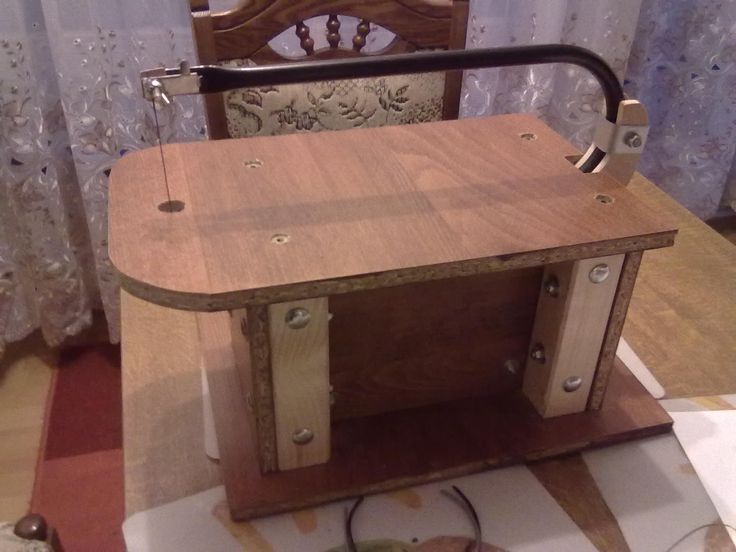

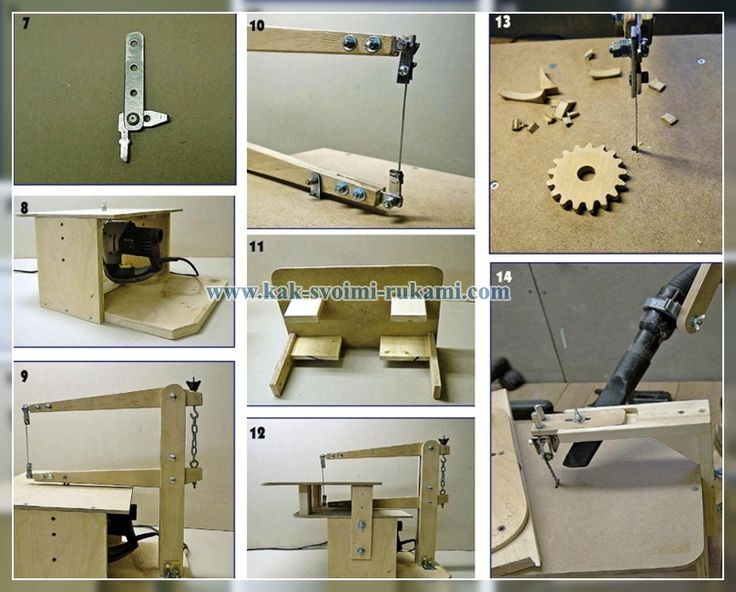

Как переделать ручной лобзик

Чтобы переделать ручной инструмент, вначале нужно изготовить рабочий стол. Для этого допустимо воспользоваться листом металла или фанеры. В нем нужно вырезать отверстия для крепления.

Затем поместить сооружение на обычный стол и собрать направляющие рейки. На основе нужно закрепить заводское устройство. Для снижения вибрации стоит использовать резиновую прокладку.

Самодельный электролобзик из полистирола

Для этого приспособления нужно взять лист фанеры, деревянный брусок, металлический лист, клеммы для фиксации проводов. Также в комплект должен входить двигатель, лист гибкого пластика, ПВХ-труба.

1. Для начала нужно сделать ручку из отрезка трубы.
2. Затем необходимо изготовить подвижный шток и фиксатор полотна. Его делают из длинной полоски металла.
3. В готовое крепление нужно поставить пилку и сделать сквозное отверстие для крепления болтом.
4. Пильное полотно нужно прикрепить к сооружению направляющей. Ее можно сделать из прямоугольных металлических пластин.
5. Затем плоскогубцами требуется согнуть центральную часть в плоский паз.

На конце штока нужно осторожно загнуть металл, чтобы получить своего рода петлю. В нее необходимо вставить кривошипно-шатунный механизм. В качестве подставки для двигателя нужно использовать деревянный прямоугольник.

Сделать качественный электролобзик можно из компрессора холодильника

Из компрессора холодильника

Простым вариантом изготовления электролобзика станет применение компрессора холодильника. Перед разбором нужно слить масло. Для этого в торце необходимо сделать небольшие отверстия. Со второй стороны нужно обрезать корпус.

1. Для демонтажа цилиндрической головки следует открутить 4 болта.
2. В торце поршня просверлить 2 отверстия на глубину 1 см.
3. Затем болтами прикрепить к этой области специально сделанную головку для фиксации лобзиковой пилки.
4. На следующем этапе к корпусу компрессора можно прикрепить стол.

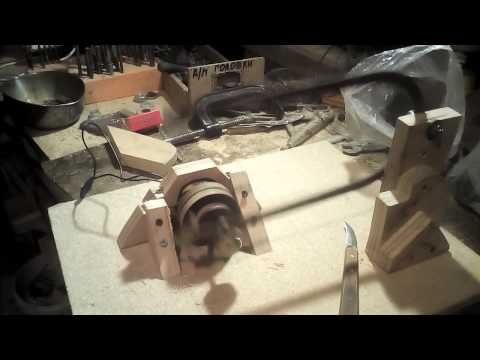

Самодельный лобзиковый станок из дрели

Корпус этого устройства можно сделать из швеллера, а крышку — из листовой стали. В качестве переходника нужно использовать втулку. На одной стороне ее следует расточить по диаметру обоймы подшипника, на второй — по наружному диаметру корпуса дрели.

На сам корпус нужно сваркой прикрепить переходник. После чего необходимо разметить и сделать резьбу. Она нужна для станочных ручек и болтов, которые фиксируют стойки. На шестерной оси требуется сделать сквозное отверстие, а на торце — выбрать пазы. Это поможет скрепить вал и шестеренку.

Внимание! Лобзик крайне редко делают из дрели, так как износ получается слишком большим.

Устройство можно сделать из дрели

Электролобзик из швейной машины

Это самый простой вариант изготовления устройства. Швейная машинка обладает похожим принципом действия. К тому же в ее конструкцию входит стол, который представляет собой базу прибора.

Такой инструмент требуется оснастить регулятором хода пилки. Для изготовления устройства потребуется небольшая модернизация. Для начала требуется снять фрагмент, который отвечает за плетение нитей. Затем нужно открыть верхнюю панель и расширить паз до размеров пилки.

Также потребуется немного изменить пилу для лобзика. Ее нужно подрезать по размеру самой длинной иголки. Чтобы не требовалось делать переходник, нужно сточить резцы сверху. В конце требуется установить резак в держатель для игл.

Для изготовления устройства можно воспользоваться швейной машинкой

Самодельные приспособления к электролобзику

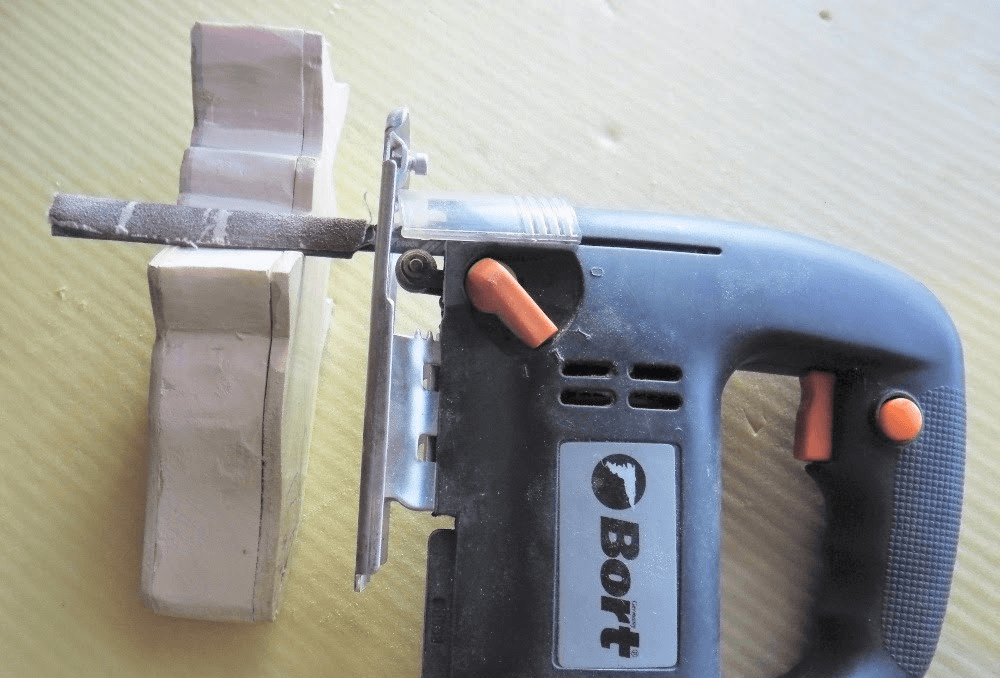

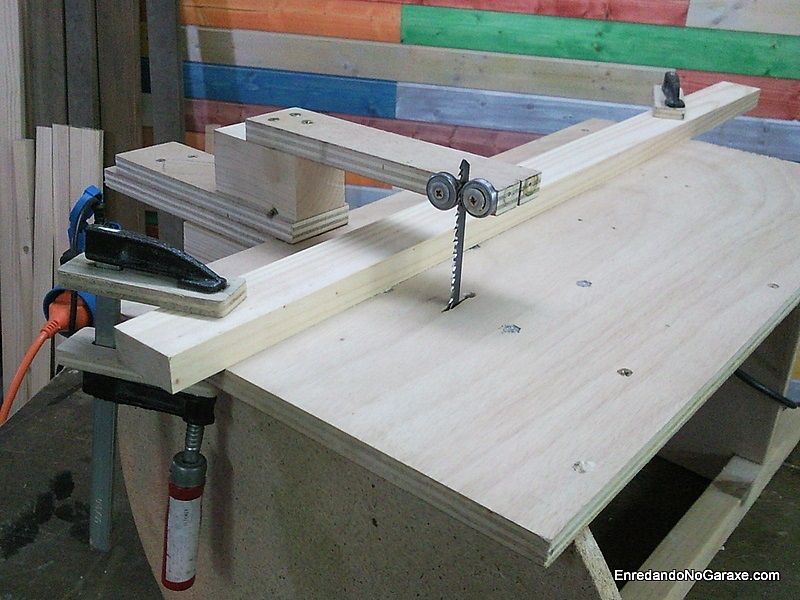

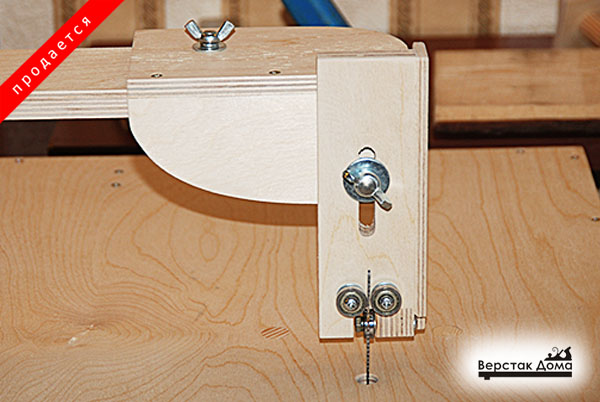

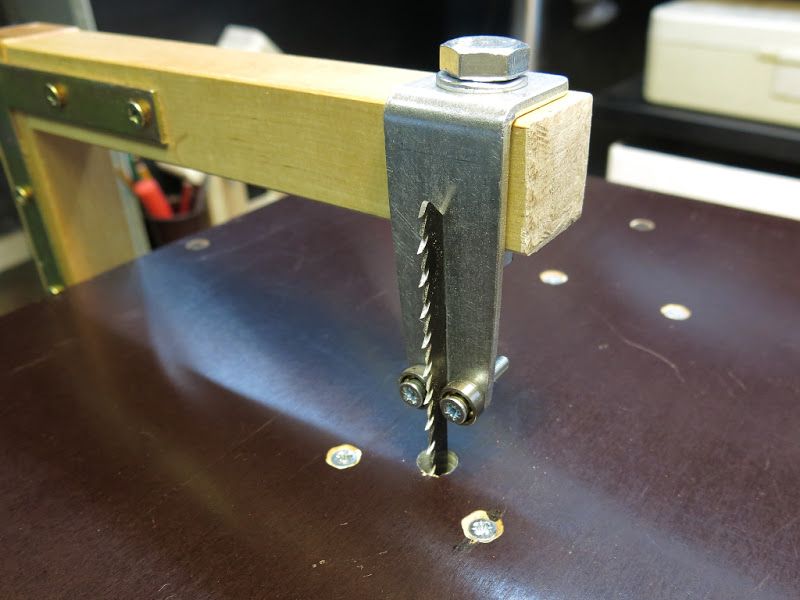

При работе лобзика пилка может уходить в стороны. Избежать этого поможет самодельная насадка. Для этого стоит применять треугольный напильник. Его нужно вставить в инструмент и приступить к работе.

Также допустимо соорудить хвостовик из круглого напильника. Для этого его нужно срезать по длине пилы. На специальном станке необходимо сточить лишний металл, чтобы получить толщину 1,5 мм. Затем его можно поместить в отверстие лобзика.

Изготовить лобзик своими руками вполне реально. При этом следует ознакомиться с технологией и чертежами, подобрать необходимые инструменты.

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

Самодельный лобзик.. Звучит нереально. Однако во все времена ценились и были востребованы профессионалы. Столярное дело может быть как основным заработком, так и приятным хобби. Из рук плотника выходят замечательные изделия, уникальные и неповторимые. В современном мире, с его ужасной экологией, каждый человек все больше стремиться окружить себя натуральными, природными материалами. Вещицы из дерева, выполненные своими руками, могут стать эксклюзивным, бесценным подарком.

Лобзик способен резать любой листовой материал вдоль и поперек.

Но для того чтобы творить все это волшебство, потребуется не только качественное дерево, но и инструменты. В магазинах продаются самые разнообразные лобзики по дереву, но настоящий мастер таким инструментом не удовлетворится. Потому что для выполнения по-настоящему тонких, ювелирных работ они не подходят. Остается один выход – сделать лобзик. Если у вас есть руки и светлая голова на плечах, то такая задача вам под силу.

Существует несколько вариантов изготовления такого инструмента: модернизировать покупную модель или сделать из подручных средств. Лобзики по дереву бывают двух видов: ручные и электрические. Ручной инструмент – это классика.

Изготовление из швейной машинки

Необходимые материалы:

• швейная машина старого образца;
• пилка.

Последовательность действий:

1. Открутив болты, осторожно удаляется игла.
2. Снимается приводный вал.
3. Откручивается защитная панель.
4. Отверстие для иглы расширяется до размера приготовленной пилки.
5. Длина пилки подрезается до размера иглы.
6. Верх и низ пилки стачиваются.
7. Пилка вставляется на место иглы.

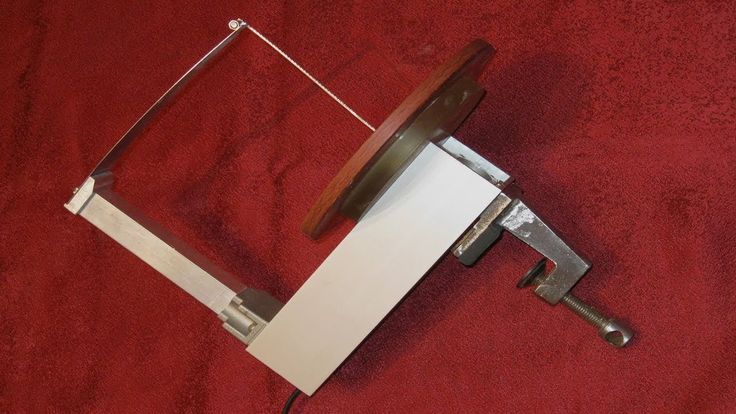

Материалы для настольного электролобзика:

• дюралюминиевая труба;
• медный лист;
• пластик;
• дрель;
• струбцины

Последовательность действий:

1. Из дюралюминиевой трубы нужно изготовить раму.
2. При ее изготовлении не забудьте о необходимости канала, для того чтобы впоследствии проложить шнур электропитания.
3. Изготовление С-образной рамки из медного листа. Далее, она крепится винтами к рамке на место, в котором соединяется с ручкой инструмента.
4. В пластике прорезается щель. Сквозь нее проходит пилка. Для прорезания отверстия понадобится дрель.
5. На пластике просверливаются крепежные отверстия.
6. Лобзик закрепляется на пластиковом основании таким образом, чтобы пилка проходила сквозь щель.
7. Конструкция прикрепляется к столу, для этого используют струбцины.

Вернуться к оглавлению

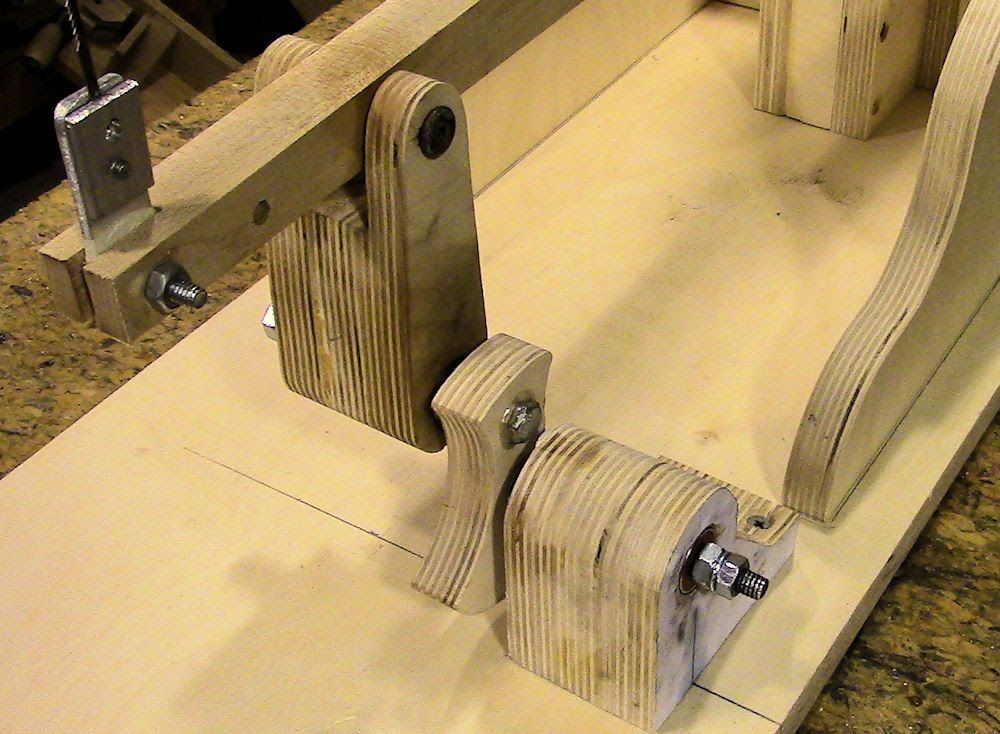

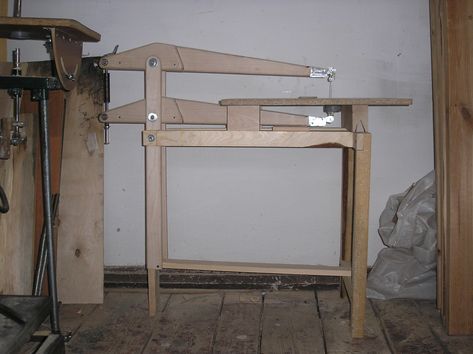

Лобзик состоит из двигателя и качалки с пилой.

Для мотора могут быть использованы двигатели от стиральной и швейной машины. Из фанеры изготавливается корпус. В него входит само основание и стол. Короб должен расположиться между основой и столом, а на внутренней стороне полка-кронштейн и промежуточный вал. А с обратной стороны расположен диск и качалка.

Эксцентрик при помощи тяги имеет соединение с качалкой. Тяга выполняется из стальной пластины. Соединяется это все винтами. Промежуточный вал следует установить на несколько подшипников, они закрываются крышкой, во избежание попадания грязи и опилок. Двухручьевой шкив надевается на вал и фиксируется винтами. Также водворяется эксцентрик лобзика. На фланце эксцентрика просверливаются четыре отверстия. Благодаря этому ступенчатый винт будет менять положение. Соответственно, изменится амплитуда раскачки. Качалка – это деревянные коромысла, в которые необходимо установить винт. А на передней стороне конструкции металлические пластины, с шарнирами, с помощью их крепятся пилки. Пилка помещается в щель рабочего стола и крепко зажимается.

Коромысла в рабочем состоянии часто и сильно колеблются, пластины подвергаются чрезмерным тяжелым нагрузкам. Поэтому необходимо уделить должное внимание правильному креплению пилы. Пластины должны надежно крепиться в прорезях и сильно затягиваться. Но серьги, которые держат пилки, устанавливаются таким образом, чтобы винты не зажимали слишком туго половинки.

Ось должна получать немного свободы. Винт, который стягивает коромысло, обязательно должен иметь небольшой зазор для упорного винта. Саму стойку качалки можно выполнить из бруска. С верхней стороны бруска делается паз для верхнего коромысла. Стойку можно выполнить из половинок или сделать составной.

Вот такие самоделки вы можете сделать своими руками. Лобзики по дереву бывают разные, но лучше того, который вы сделаете своими руками не найти. Такой инструмент будет служить вам верой и правдой много лет. Это настоящее подспорье для домашнего мастера. Сколько всего можно выполнить, используя этот нехитрый агрегат. Но все же это устройство может нести опасность, поэтому, прежде чем приступать к работе, следует ознакомиться с правилами эксплуатации инструмента.

1. Устройство и принцип действия
2. Инструкция по сборке
3. Как переделать ручной лобзик
4. Станок из швейной машины

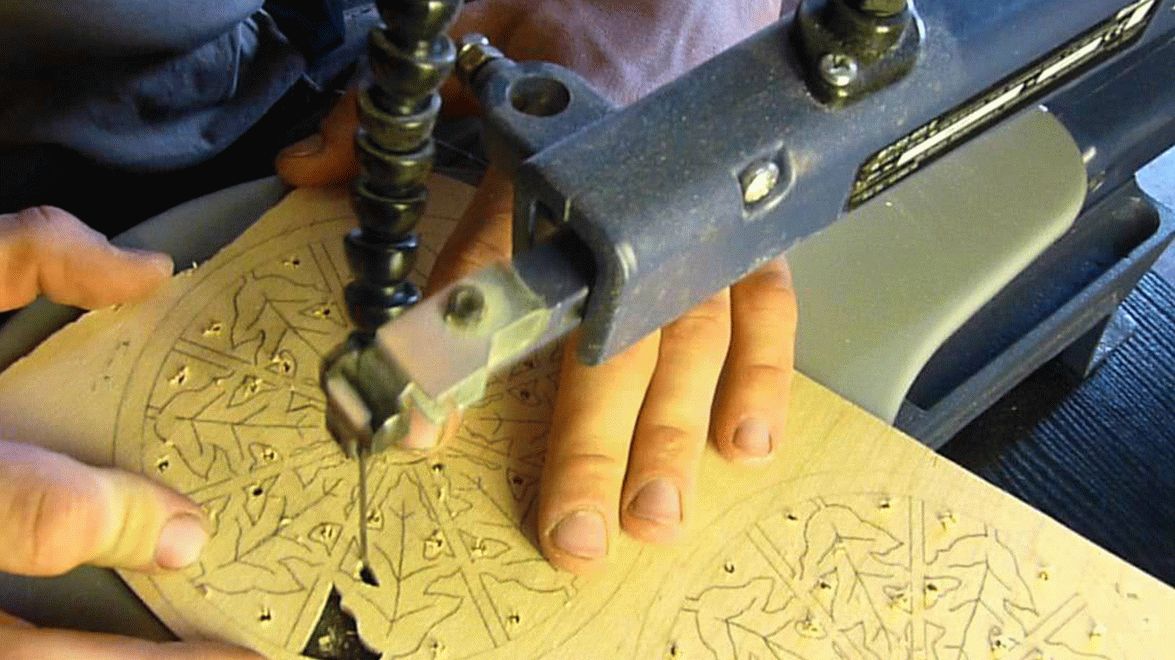

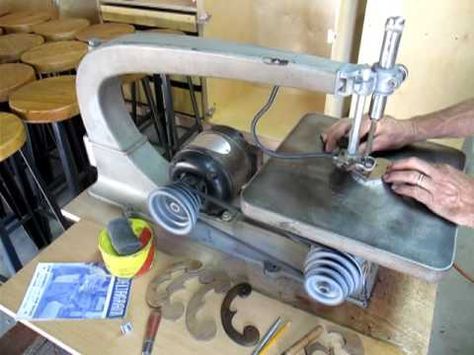

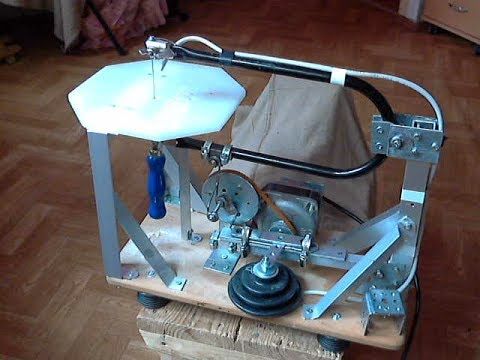

Настольный лобзиковый станок — оборудование для раскроя, выпиливания фигурных деталей из различных материалов. Его особенность — возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок может обрабатывать натуральную древесину, ее производные, пластиковые основы или металл.

Приспособление незаменимо при выполнении строительных и ремонтных работ, производстве предметов мебели, сувенирной продукции . Часто оборудование приобретают в бытовых целях. Иногда покупать заводской агрегат нерационально: электролобзик можно сделать самостоятельно. На фотографии представлена конструкция инструмента.

Устройство и принцип действия

Стационарный заводской образец включает рабочий стол для лобзика, на нем закрепляется узел с режущим элементом, установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения устанавливается в верхней или нижней части станка. Многие модели агрегатов позволяют распиливать материал под разными углами. Это необходимо для осуществления наклонного реза . Часто для удобства на поворотный механизм, упоры, направляющие наносится разметка. Длина реза зависит от габаритов столика, в большинстве моделей составляет 30–40 см.

Мощность электрического лобзика может быть небольшой. Для бытовых целей достаточно агрегата мощностью 150 Вт.

Важный элемент — криво-шатунный механизм. Он отвечает за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.

Стандартный лобзиковый инструмент характеризуется частотой колебаний до 1000 в минуту при амплитуде 3–5 см. В некоторых образцах предусмотрена регулировка скорости обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила длиной до 35 см, что позволяет резать детали толщиной до 10 см.

Чтобы режущий элемент служил долго без поломок, трещин, необходимо обеспечить ему оптимальное натяжение по всей длине. Для этого используют винтовые и рессорные пружины. В качестве дополнительной опции на заводских аппаратах предусмотрен воздушный насос для отвода опилок от линии реза . Полезен блок со сверлильной установкой, однако за каждый дополнительный узел необходимо доплачивать.

Инструкция по сборке

Лобзик изготавливают из компрессора холодильника, обычной дрели. Привести в движение режущее полотно можно при помощи двигателя от стиральной машины. Другой вариант — использование ручных электролобзиков, старых швейных машинок. На рисунке представлен чертеж конструкции.

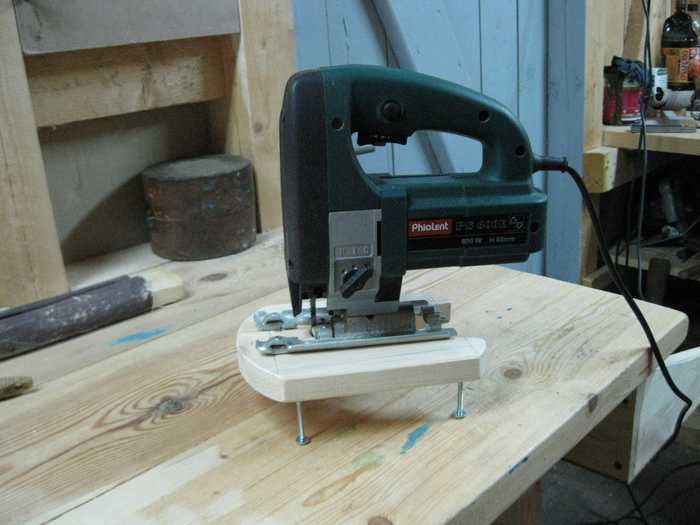

Как переделать ручной лобзик

В первую очередь изготавливается стол. Для этого используется лист толстой фанеры или металла. В нем выпиливаются сквозные отверстия для режущего полотна, крепежей. Через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. Добавляются направляющие рейки.

При необходимости станок можно быстро разобрать.

Стандартное устройство комплектуется пружинами, обеспечивающими пилке требуемый уровень натяжения. Не обойтись без коромысла, один его край находится под натяжением пружин, второй обеспечивает крепление к режущему элементу лобзикового станка. Можно зажать полотно и между двумя направляющими валиками.

Перед началом работы на самодельном лобзике обязательно отключают маятниковый ход.

Станок из швейной машины

Лобзик из швейной машины содержит регулятор хода пилки, обеспеченный переключателем скоростей на оборудовании.

Для изготовления снимают механизм плетения нитей. В большинстве конструкций он помещается снизу. Отвинчивают болты, выбивают шплинт, снимают приводной вал, ведущий к узлу плетения нитей.

Затем открывается верхняя защитная панель, расширяется паз, по которому перемещалась игла, до параметров ширины пилки. Пилы для лобзика немного видоизменяют: подрезают согласно размерам самой длинной иглы, которая могла бы быть установлена на аппарате. Чтобы не делать переходник для фиксации режущего элемента на посадочное место, стачивают верхние резцы, делают острой нижнюю часть полотна. В иглодержатель устанавливают резак. После этого приступают к выпиливанию заготовок.

Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

Желание создать самодельный электролобзик может возникать по нескольким причинам:

1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию , материал изготовления также выбирается индивидуально. Пример готовой установки имеет такой вид:

Недостатки ручного электролобзика

Ручной электролобзик предназначен для формирования ровных срезов . При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

Стандартные решения

Станок из ручного электролобзика делается на основе простого столика . Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

• Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
• Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.

Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

1. Используется очень тонкая пила, в идеале – для ручного лобзика.
2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика , к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.

Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.

Электролобзик – это инструмент, без которого сейчас многие работы по обработке древесины и материалов, в которых он применяется, выполнить просто невозможно. Обладая компактностью и малой массой, ручной переносной лобзик способен выпиливать из заготовки изделия очень сложной геометрии.

В работе лобзик очень удобный и к тому же он обеспечивает очень точный и тонкий распил . Если вы не хотите тратить денег на покупной лобзик, можете изготовить его своими руками в домашних условиях.

Самое легкое изделие

Сам стол для электролобзика можно смастерить своими руками за короткий промежуток часа. Достоинством изготовленной конструкции будет ее простота. Она легко сможет крепиться на столешнице или верстаке и при необходимости также легко разбираться. Недостатком самодельной конструкции можно считать ее малую площадь.

Самое простое изделие состоит из таких частей:

1. Фанера.
2. Крепежные винты.
3. Струбцины.

Рабочей основой станка может стать ламинированная фанера, в которой необходимо высверлить отверстия для установки крепежа и под саму пилку. Фанера должна быть толщенной не менее 10 миллиметров. При этом в подошве вашего электроинструмента, возможно тоже придется сделать отверстия под крепежные винты.

Самодельную конструкцию можно прикрепить к верстаку с помощью струбцин . Учтите, что головки винтов для крепления должны быть утоплены в поверхности листа, чтобы во время работы они вам не мешали. Подобный станок может легко справиться с обработкой небольших заготовок толщиной до 30 миллиметров. Чертеж данного вида станка можно с легкостью найти в интернете, а далее своими руками собрать его у себя дома.

Другой вариант

Этот вариант состоит из таких частей:

1. Станина, выполненная из ДСП.
2. Трубка для пылесоса.
3. Ламинированная фанера для крышки станка.
4. Конфирманты.

Есть второй вариант стационарного приспособления для работы с древесным материалом, который собирается из большего количества запчастей, но изготовить его не составит труда. Станина изготавливается из ДСП и состоит из задней стенки и двух боковин. Чтобы было нетрудно добраться до кнопки включения, передняя стенка у станка отсутствует.

В задней стенке необходимо своими руками высверлить отверстия для трубки пылесоса и шнура. Крышка для станка можно изготовить из ламинированной фанеры толщиной 10 миллиметров. Всю конструкцию можно стянуть конфирмантами. Лобзик можно закрепить таким же способом, как описано выше, в первом случае.

На станке, выполненном по этому варианту можно обрабатывать более массивные заготовки, однако,при выполнении работе с толстой заготовкой пила лобзика может уходить в обе стороны и отклоняться назад. При этом ухудшается точность реза. Этот недостаток легко можно устранить своими руками, установив на самодельный станок кронштейн, который будет служить упором.

Пила лобзика при этом будет двигаться между двумя 11-миллиметровыми подшипниками , которые необходимо прикрутить винтами к Г-образной полосе, выполненной из стали. Тыльная часть пилы будет упираться в стенку самого кронштейна. Эта конструкция не даст полотну вашего лобзика отклониться от заданной траектории.

Кронштейн необходимо крепить к каркасу, изготовленный из брусков 50 на 50 миллиметров. Его можно опускать или поднимать в зависимости от длины и толщины обрабатываемой древесины. Для этого сам каркас вместе с упором необходимо крепить не намертво к боковине станка, а прижиматься к ней оргалитовой, стальной или текстолитовой пластиной. Устанавливаем вертикальную стойку каркаса между оргалитом и станиной.

Станок может быть более удобный, если монтировать на него дополнительную ограничительную планку, с помощью которой можно резать материал на заготовки, одинаковой длинны и толщины.

Ограничитель крепится к станку с помощью струбцин. Его изготавливают из деревянного бруса , алюминиевого или стального уголка. Можно также для удобства установить планку на салазки, которую необходимо закрепить по бокам или внизу столешницы.

Столик для лобзикового станка из ДСП

Для изготовления этого лобзикового стола вы должны иметь определенный столярный навык, так как при соединении его царг с ножками, должно производиться в шип-паз. Сам шип-паз можно поменять на соединение с использованием шкантов, столярного клея и саморезов.

Крышку станка необходимо сделать подъемной, для облегчения доступа к инструменту при его замене. Чтобы станок был многофункциональным, в нем необходимо предусмотреть место для монтажа фрезерной ручной машинки.

Стол собирается из таких материалов:

• брусок 80 на 80 миллиметров;
• брусок 40 на 80 миллиметров;
• ламинированная фанера или ЛДСП размерами 900 на 900 миллиметров.

Отмерьте расстояние между ножками, оно должно составлять от 60 до 70 сантиметров. Бруски для проножек и царг получатся, если продольно распилить брусья 80 на 80 миллиметров. Высоту самих ножек вы на свое усмотрение можете подобрать сами, все зависит от того, насколько будет вам удобно выполнять работы на станке.

На каждом торце проножек и царг необходимо высверлить по два отверстия для шкантов. Такие же отверстия необходимо сделать на боковинах ножек. Обмажьте шканты клеем на половину их длины и вставляйте в торцы. После этого соберите полностью каркас. Он получится неразборной. После проверки и возможных исправлений он стягивается намертво.

Все поверхности в местах контактов до сборки необходимо промазать клеем . Используйте саморезы для дополнительной прочности конструкции, которые необходимо ввинчивать через отверстия заранее для них подготовленные.

Крышку необходимо крепить к одной из царг с помощью петель, для этого в ней надо проделать прорезь для облегчения снятия и установки лобзика. В столешнице с тыльной стороны необходимо прикрутить две планки с заранее выбранной четвертью, в которую должна войти подошва электроинструмента.

В планках необходимо выполнить отверстия, в которые затем необходимо установить болты или прижимные винты. Лобзик, закрепленный под столешницей, сможет распиливать более толстый материал, если для его подошвы будет выполнено углубление в крышке. Проще всего это углубление выполнить с помощью фрезерной машинки .

Стол в результате получится очень простой и просторный, поэтому необходимую прочность его крышке может обеспечить большая толщина ЛДСП или фанеры. Используйте листы от 20 миллиметров и более толстые.

Лобзиковый станок с применением тонких пил

Так как при вырезании трудных узоров в фанере пила электролобзика, мало для этого приспособлена, необходимо взять тонкую пилочку. Ее можно приладить на ручной электроинструмент, с помощью оригинального приспособления.

Лобзик также крепим к столешнице, а вот тонкую пилку необходимо натянуть, так как ее недостаточно будет просто установить на маятнике . Чтобы облегчить процесс натяжки пилки, необходимо из бруска изготовить коромысло.

Натяжение вашего полотна при этом обеспечивается с помощью пружины. Ее нижнюю петлю наденьте на поперечную шпильку. Верхнюю петлю необходимо вставить в регулировочный винт, который меняет силу натяжения демпфера. Все деревянные заготовки для самодельного станка выполняют из твердых пород дерева.

Так как в лобзиковом станке нет возможности крепления полотна тонкого сечения, можно переделать обломок старой пилы, предварительно высверлив в нем отверстие и доукомплектовав винтом с гайкой и зажимной пластиной .

В рычаге коромысла необходимо проделать вертикальную прорезь, в которую нужно вставить вторую стальную пластину. Ее крепят к коромыслу винтами. Крепление к ней верхней части пилки необходимо выполнить таким же способом, как и нижней. Чтобы вам было легче, можете взять для изготовления пластинки обрезки старого лобзика.

Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности . Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат . Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат . Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

что это такое, как сделать станок из электролобзика своими руками, а также обзор самых популярных моделей

Одним из самых необходимых устройств, при художественном выпиливании и обработки древесины является стационарный лобзиковый станок. О его основных характеристиках и функциональных возможностях, а также о способах сделать его самостоятельно пойдет речь в сегодняшней статье.

Содержание

1. Что это за станок и зачем он нужен
2. Устройство и принцип работы
3. Используемые пилки
4. Характеристики
5. Основные и дополнительные функции
6. Виды
7. Как сделать лобзиковый станок из электролобзика своими руками
8. Другие варианты изготовления для выпиливания по дереву
9. Советы по выбору
10. Обзор самых популярных моделей
11. JET JSS-16
12. Dremel Moto-Saw (MS20-1/5)
13. ЗУБР ЗСЛ-90
14. Сейчас читают

Что это за станок и зачем он нужен

Стационарный лобзиковый станок предназначен для продольного, поперечного, а также криволинейного распила изделий из дерева или других материалов небольшой толщины. Особенности конструкции позволяют производить распил особой точности под различными углами наклона пильного полотна к основанию. При работе с ним нет необходимости удерживать инструмент, поэтому захват заготовки производится двумя руками, что значительно облегчает процесс пиления.

Устройство и принцип работы

В основу работы стационарного лобзикового станка положен принцип преобразования электрической энергии бытовой сети в механическую. Пильное полотно, закрепленное в верхнем и нижнем кулачковом механизмах, совершает возвратно-поступательные движения. Благодаря этому происходит распил заготовки.

Двухпозиционный способ крепления пилки обеспечивает особую точность совершаемого пропила.

Конструктивно лобзиковый станок состоит из следующих элементов:

• основание. Наиболее массивная и ответственная часть станка. Служит для крепления основных элементов лобзика. В ней расположены электродвигатель и кривошипно-шатунный механизм, которые приводят в действие пильное полотно;
• станина. Выполненный из металлического профиля П-образной формы этот элемент конструкции служит для крепления пилки, лампы освещения и других вспомогательных узлов лобзика;
• пильное полотно. Является основным рабочим элементом станка. Служит для распила деревянных и других заготовок.
• рабочий стол. Необходим для фиксации пильного материала в горизонтальном положении. Как правило, имеет возможность регулировки в нескольких плоскостях;
• органы управления. Служат для включения и выключения станка, а также для регулировки скорости и угла пиления.

Используемые пилки

Пильное полотно является основным рабочим элементом станка, с помощью которого происходит процесс выпиливания заготовок. Их конструкция кардинально отличается от пилок, устанавливаемых на ручных электрических лобзиках. Они имеют более тонкую и гибкую нитевидную структуру.

Внешне такие пилки похожи на полотна, применяемые на ручных лобзиках, однако имеют одно отличие – на плоских торцах установлены специальные шлицы для более удобной фиксации в кулачках станка.

Кроме того, их классифицируют по форме зубьев. В зависимости от этого различают:

• стандартные;
• полотна с пропущенным зубом;
• пилки со сдвоенными зубцами;
• полотна с обратнонаправленными зубьями;
• спиралевидные;
• пильные полотна с короновидными зубцами.

Каждый из них выполняет свою, определенную функцию и позволяет выполнять различные типы резов. Наиболее часто используются полотна со стандартными зубьями.

Характеристики

Существует ряд основных характеристик, которые влияют на скорость распила и удобство работы с лобзиковым станком. Основными из них являются:

• мощность. Является основным параметром, влияющим на работоспособность станка. Чем выше мощность электродвигателя, тем более толстые и твердые заготовки можно пилить с его помощью. Средняя мощность таких станков составляет 90 Вт;
• глубина пропила. Параметр, указывающий на максимально допустимую толщину распиливаемой заготовки. Как правило, этот показатель ограничен конструктивными особенностями станка и составляет 50 мм. Дорогие профессиональные модели имеют возможность регулировки глубины пиления;
• число ходов. Напрямую влияет на скорость и чистоту реза. Чем больше возвратно-поступательных движений делает полотно, тем более чистый пропил образуется. На бытовых станках этот показатель равен 1500 ходов за минуту;
• размеры рабочего стола. Оказывает непосредственное влияние на удобство работы со станком. Средние размеры стола составляют 0,35х0,25 м. Этого вполне достаточно для выпиливания небольших деталей в домашних условиях. При профессиональном использовании рекомендуется приобретать лобзиковый станок со столом большего размера.

Перед покупкой стационарного лобзикового станка, прежде всего, необходимо определиться с фронтом работ, которые он будет выполнять. Исходя из этого, можно подобрать оптимальное сочетание параметров.

Основные и дополнительные функции

Для облегчения работы многие модели лобзиковых станков оснащаются рядом дополнительных функций. Среди них можно выделить:

• регулировка частоты оборотов. Наиболее распространенная функция, позволяющая установить необходимое количество возвратно-поступательных движений лобзикового полотна за минуту. Благодаря ее наличию можно получить довольно чистый рез, в зависимости от типа распиливаемой заготовки. Существует плавная и ступенчатая регулировка частоты движения пильного полотна;

• наклон рабочего стола. Позволяет осуществлять распил материала под любым углом относительно горизонтальной плоскости. Профессиональные модели имеют возможность регулировки рабочего стола в нескольких плоскостях. Для большего удобства на механизм нанесена градуировка, позволяющая выбрать подходящий угол;

• подсветка рабочей зоны. Позволяет точечно осветить место выполнения работ. Благодаря этому работу можно выполнить быстрее и более качественно. Кроме того, встроенная подсветка уменьшает усталость глаз при пилении;

• пылеотвод. Вспомогательная функция, которая позволяет мгновенно убирать образовавшиеся во время пиления стружки и опилки, тем самым облегчая выполнение работы;

• гравер. Наличие гибкого вала с гравером позволяет расширить функциональные возможности станка. С его помощью можно выполнять полировку, сверление или шлифовку заготовок. Единственным недостатком является система единого привода, которая не позволяет одновременно запускать пильное полотно и гравер.

Расширенный набор функций приводит к удорожанию лобзикового станка и является целесообразным только при профессиональном использовании.

Виды

В зависимости от мощности электромотора, глубины пропила, числа ходов пильного полотна и времени непрерывной работы различают следующие виды стационарных лобзиковых станков:

• бытовые. Наиболее простые станки, оснащенные минимальным набором дополнительных функций. Подходят для художественного выпиливания лобзиком и распила деревянных заготовок толщиной до 50 мм. Мощность их электродвигателей, как правило, не превышает 90 Вт, а количество ходов пильного полотна – до 1500;
• профессиональные. Такие станки рассчитаны на работу с заготовками большой толщины и размеров. Имеют наиболее широкий набор дополнительных функций для более точного и быстрого распила заготовок. Как правило, могут непрерывно работать в течение суток.

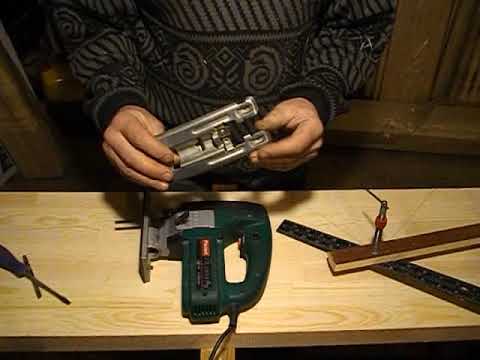

Как сделать лобзиковый станок из электролобзика своими руками

Для того чтобы не тратить деньги на приобретение стационарного лобзикового станка, его можно изготовить самостоятельно. Для этого не потребуется большое количество материала и применение специального инструмента. В необходимый перечень инструментов и материалов входят:

• ручной электрический лобзик;
• лист фанеры;
• шариковые подшипники;
• крепежные метизы;
• дрель с набором сверл;
• клей;
• гаечные ключи и отвертка.

Чтобы сделать лобзиковый станок в домашних условиях необходимо выполнить следующий алгоритм действий:

1. На лист фанеры установить деревянные бруски для улучшения прочностных качеств станка и зафиксировать их шурупами.
2. К брускам прикрепить доски, которые будут служить боковыми гранями будущего станка. Закрепить их тоже лучше при помощи шурупов.
3. Отмерив и разметив середину рабочего стола закрепить на ней опорную поверхность электролобзика.
4. Отмерив, место выхода пильного полотна просверлить сквозное отверстие в рабочем столе.
5. Соединить лобзик с опорной поверхностью. Затем установить пильное полотно.
6. Из листа фанеры вырезать заготовку размерами 40х100 мм. На одном конце высверлить отверстия для установки осей подшипников.
7. Установив в качестве проставок шайбы, зафиксировать шариковые подшипники. Расстояние между ними должно равняться толщине пильного полотна.
8. Между подшипников приклеить нерабочее пильное полотно электролобзика. Это необходимо для фиксации рабочей пилки в другой плоскости.
9. Из двух брусков собрать станину стационарного лобзика. Скрепить их лучше при помощи металлического уголка. Затем, на одном из концов стрелы зафиксировать заготовку с подшипниками.
10. Установить станину на место, прикрутив ее шурупами.

После этого можно подключать станок к сети и начинать работу.

Несомненным преимуществом такого станка является возможность снять лобзик и использовать его по прямому назначению.

Посмотрев видео можно ознакомиться с нюансами изготовления самодельного стационарного станка из электролобзика и посмотреть его в работе.

Другие варианты изготовления для выпиливания по дереву

Существуют самые различные варианты изготовления стационарного лобзикового станка. Для этого можно использовать старый электромотор с редуктором или ручную дрель. Но самым интересным способом является изготовление такого станка из старой швейной машинки.

Советы по выбору

Перед приобретением стационарного лобзикового станка, необходимо определиться для каких целей он будет использован. В случае разового применения можно обойтись ручным электрическим лобзиком или изготовить его самостоятельно.

В случае постоянного использования, необходимо понять какие характеристики являются более приоритетными. К тому же качество работ во многом зависит от типа и материала исполнения пильного полотна.

Обзор самых популярных моделей

На отечественном рынке инструмента существует огромный выбор стационарных лобзиковых станков, каждый из которых отличается мощностью, глубиной пропила, набором дополнительных функций и, конечно же, стоимостью.

Неподготовленному человеку порой бывает непросто выбрать модель, которая полностью соответствовала его требованиям. Чтобы облегчить эту задачу мы подготовили обзор 3 наиболее популярных моделей, представленных на сегодняшний день.

JET JSS-16

Стационарный лобзиковый станок бытового класса. Применяется для распила изделий из древесины, ДВП, ДСП и пластика. Для изготовления корпуса использована высококачественная конструкционная сталь, покрытая порошковой краской для защиты от коррозии. Небольшие габариты и масса позволяют использовать его в условиях ограниченного пространства.

Особенности конструкции позволяют использовать пильные полотна со штифтами и без них. Удобное расположение регулятора натяжения полотна на станине позволяет быстро производить его натяжение. Кроме того, конструкторами была предусмотрена возможность фиксации пильного полотна в нескольких плоскостях, что значительно облегчает процесс распила заготовок.

Для большего удобства станок оснащен плавной регулировкой количества ходов пильного полотна и системой очистки поверхности от отходов пиления.

Технические характеристики:

• производитель – Jet;
• модель – JSS-16;
• Родина бренда – США;
• страна производства – Китай;
• класс – бытовой;
• максимальная глубина пропила, мм – 50;
• потребляемая мощность, КВт – 0,09;
• длина пильного полотна, мм – 127;
• частота ходов пилки, ход/мин – 1600;
• максимальная ширина заготовки, мм – 406;
• габариты, мм – 680х340х385;
• гарантия, мес – 12;
• вес, кг – 13;
• цена, в руб – 16 500.

Достоинства	Недостатки
универсальное крепление пильного полотна	при эксплуатации не выявлено
регулировка наклона рабочего стола
хорошая производительность

Dremel Moto-Saw (MS20-1/5)

Универсальный электрический лобзиковый станок. Предназначен для фигурного выпиливания заготовок из древесины и его составляющих. Металлический корпус, покрытый порошковой краской, обеспечивает долговечность использования. Уникальность инструмента заключается в небольших размерах и возможности его применения в виде стационарного станка и как ручного инструмента.

Небольшой вес и габариты позволяют удобно разместить станок на любом верстаке. Поверхность рабочего стола оснащена градуировкой для выполнения более точного распила заготовок. Дополнительное удобство создается благодаря функции быстрой замены и натяжения пильного полотна.

Основные технические характеристики:

• производитель – Dremel Moto-Saw;
• модель – MS20-1/5;
• Родина бренда – США;
• страна производства – Тайвань;
• класс – бытовой;
• максимальная глубина пропила, мм – 18;
• потребляемая мощность, КВт – 0,07;
• длина пильного полотна, мм – 100;
• частота ходов пилки, ход/мин – 2250;
• габариты, мм – 470х370х130;
• гарантия, мес – 12;
• вес, кг – 4,6;
• цена, в руб – 9 999.

Достоинства	Недостатки
небольшие габариты и вес	небольшая ширина пропила
возможность использовать станок как ручной инструмент
особая точность пропила

ЗУБР ЗСЛ-90

Настольный лобзиковый станок бытового класса. Разработан для художественного выпиливания и обрезания заготовок из дерева и пластика. Корпус изготовлен из конструкционной стали и для защиты от коррозии и механических повреждений покрыт порошковой краской.

Низкий уровень шума и энергопотребления в совокупности с хорошей производительностью делает его оптимальным выбором для домашнего использования.

Рабочий стол станка выполнен из полированного алюминия. Это обеспечивает долговечность и низкий коэффициент трения, что облегчает процесс выполнения работ. Кроме того, он оснащен возможностью изменения угла наклона.

Настраиваемый по высоте прозрачный защитный кожух обеспечивает безопасность проведения работ. Гибкий патрубок системы очистки рабочей поверхности позволяет улучшить качество распила материала.

Технические характеристики модели:

• производитель – ЗУБР;
• модель – ЗСЛ-90;
• Родина бренда – Россия;
• страна производства – Китай;
• класс – бытовой;
• максимальная глубина пропила, мм – 50;
• потребляемая мощность, КВт – 0,09;
• длина пильного полотна, мм – 133;
• частота ходов пилки, ход/мин – 1450;
• максимальная ширина заготовки, мм – 410;
• габариты, мм – 580х280х340;
• гарантия, мес – 12;
• вес, кг – 13,77;
• цена, в руб – 11 170.

Достоинства	Недостатки
хорошая производительность	отсутствие регулировки хода пильного полотна
простота настройки и эксплуатации
возможность быстрой смены пильного полотна

Стационарный лобзиковый станок – необходимый инструмент для людей увлекающихся художественным выпиливанием. Кроме того, он помогает быстро и качественно распилить доски и изделия из пластика и древесины. Надеемся, что прочитав статью, каждый сможет выбрать лобзиковый станок с необходимыми ему параметрами или изготовить его самостоятельно. Напишите в комментариях, есть ли у вас стационарный лобзиковый станок и какими параметрами вы руководствовались при его выборе. Ваш опыт будет полезен другим читателям.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Инструкция по тому, как сделать распиловочный станок из лобзика

Как сделать распиловочный станок из лобзика  своими руками + фото и видео

Электрический лобзик уже давно не является какой-то редкостью или даже роскошью, и он практически всегда есть в наборе инструментов почти всех домашних и уже тем более профессиональных мастеров.

Он удобный, помогает срезать разные материалы, а также относительно безопасный. Электрический лобзик применяется для нарезания криволинейных фигур, замкнутых или тех, которые обладают сложной конфигурацией.

Он будет незаменимым для выполнения большинства работ по обустройству дома, а также для строительства гипсокартонных конструкций, различных видов и назначений коробов и других работ.

Содержание:

• 1 Общие сведения
  • 1.1 Область применения станка и принцип действия
  • 1.2 Достоинства
  • 1.3 Базовая конструкция и чертежи
• 2 Как сделать распиловочный станок из ручного лобзика
  • 2.1 Подготовительный этап
  • 2.2 Изготовление заготовок
  • 2.3 Сборочный процесс
• 3 Рекомендации по безопасности

Общие сведения

Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.

Область применения станка и принцип действия

Такой станок лобзикового типа требуется для того, чтобы делать прямолинейные или криволинейные резы листовых материалов по заранее размеченным кругам, контурам или направляющим. В отличие от ручных инструментов, в которых пилка будет закреплена лишь с одного конца и удерживает форму лишь за счет собственной упругости, на станках лобзикового типа пила будет закреплена с двух сторон. Такой станок может заменять много устройство, и быть настольным, деревообрабатывающим, пильным, а также его можно сделать на основе дрели и фрезы, циркулярной пилы и прочего.

Главными конструкционными элементами можно назвать:

• Раму с натянутой пилкой.
• Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
• Станина и рабочий стол.

Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.

Достоинства

Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.

Более того, достоинствами лобзиковых станков перед ручными инструментами будет:

• Более эффективный контроль (визуальный) за точностью и направлением реза.
• Возможность применения направляющих элементов.
• Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
• Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.

Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому  что станок будет расположен соответствующей для этого плоскостью.

Обратите внимание, что вместе с множеством достоинств есть и недостатки, а именно то, что будет затруднено или даже станет невозможным выпиливание внутренних деталей, лишь обрезание по внешним контурам.

Базовая конструкция и чертежи

Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.

По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.

Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна  с устройством натяжения.

Самым распространенным вариантом будет обычная пружина, которая будет натягивать пилки и препятствовать уводу пилочного материала в сторону при резком изменении направления реза. Изготовление такого узла будет представлять собой один из самых сложных и важных этапов выполнения работы, потому что от него будет зависеть то, насколько качественным и чистым будет распил, а также его размера нагрузки на механизм и электрический двигатель лобзика.

Есть два варианта конструкций натяжного устройства:

1. Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления  пилочного полотна.
2. Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.

И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный  в техническом плане.

Как сделать распиловочный станок из ручного лобзика

Далее предлагаем вам рассмотреть порядок действий при создании лобзикового типа станка. Конструкция будет представлять собой рабочий стол и закрепленный снизу лобзик. Коромысло будет сделано из жесткой укрепленной стойки, которая оснащена подпружиненным подвижным рычагом. Такой вариант будет считаться самым надежным и доступным, а также лишенным лишних деталей и узлов.

Для наглядности и простоты рекомендуется набрасывать рабочие чертежи, которые дадут возможность уточнять определенные конструкционные особенности и отвечать на появляющиеся вопросы относительно размера, точек соединения и прочих деталей процесса сборки. Создание станка можно разделить на основные этапы, которых всего 3, и рассмотрим их по отдельности.

Подготовительный этап

До того, как перейти к непосредственному изготовлению распиловочного станка из лобзика своими руками, следует произвести определенную подготовительную кампанию. Для начала следует сделать специальный переходник для того, чтобы устанавливать пилку. В большинстве лобзиков посадочный конец пильного полотна вставляют в гнездо и зажимают посредством винта.

Режущим органом станка будет более длинная и тонкая пила, оснащенная отверстиями на концах, которые обычно одевают на особые штыри (или сквозь которые проходят винты для крепления). По этой причине потребуется сделать переходник, причем его нижняя часть должна копировать хвостовик стандартной пилки для выбранного вами лобзика, а верхняя должна быть снабжена отверстием для гайки и винта, которыми переходник будет прикреплен со станочной пилой.

Тут порядок действий ничем не будет лимитирован – кто-то вытачивает деталь требуемой формы из пластины металла, а кто-то берет обломок готовой пилки с хвостовиком и приваривают к нему шайбу из стали с последующей обработкой для аккуратности.

Более того, потребуется также подготовить все нужные материалы и инструменты, в их числе есть:

• Электрическая дрель и набор сверл.
• Угловая шлифовальная машинка.
• Шуруповерт.
• Инвертор сварочного типа и электроды.
• Кусочки ДСП или многослойного типа фанеры для станины и рабочего стола.
• Соединительные уголки.
• Элементы крепления (болта с гайками или саморезы).

Этот список не является на 100% исчерпывающим, потому что в зависимости от случая могут потребоваться также дополнительные материалы или инструменты.

Изготовление заготовок

Итак, первым делом будет изготовление рабочего стола, поверхности. Для этого нужно отпилить кусок многослойной фанеры или ДСП выбранного размера. Тут нет особых ограничений, но точно потребуется учесть размер помещения, в котором будет стоять ваш станок. Слишком маленький по размеру стол точно не будет удобным для работы с изделиями большого размера, а лишняя площадь стола будет занимать много места в мастерской или комнате.

Как правило, при выборе размера рабочего стола следует ориентироваться еще и на размер деталей, которые вы планируете обрабатывать на станке. На столе следует сделать отверстия для крепления лобзика и для пилки. Для этого нужно будет отвинтить от инструмента подошву, приложить ее к столу и отметить центры отверстий под болты соединений.

Обратите внимание, что соединительные болты, которые фиксируют электрический лобзик на рабочей поверхности, должен иметь потайную головку, чтобы не выступали с плоскости стола, и точно не поцарапала заготовки при выполнении работ.

Еще одним важным действием будет создание коромысла. Для него вам потребуется подвижный рычаг и стойка. Для стойки возьмите профильную трубу, которая имеет прямоугольное сечение, и приварите в нижней части опорную площадку. Ее размер обязательно должен обеспечивать неподвижность, надежность и устойчивость стойки при работе под нагрузкой. Высота должно обязательно соответствовать длине пилки при максимально поднятом состоянии и с небольшим запасом на размер крепежного узла. Оптимальным вариантом будет, что в среднем положении пилки рычаг подвижного типа находился в горизонтальном положении.

Подвижный элемент будет представлять собой балку, которая будет установлена на стойке при помощи шарнирных соединений. Длина передней части обязательно будет обеспечивать расположение узла для крепления пилочного полотна точно над нужным элементом электрического лобзика. Задняя часть рычага будет соединена с пружиной, и та в свою очередь будет обеспечивать натяжку. Далее следует сделать узел натяжения. Он будет представлять собой обычную пружину, которую следует натягивать при помощи регулировочного винта. Его следует прикрепить к одному концу пружины, проделать особую петлю на станине и натянуть при помощи шайбы и гайки.

Обратите внимание, что от вибрации натяжные гайки могут раскрутиться, и ослабить натяжение, поэтому стоит зафиксировать все наверняка посредством контргайки.

Сборочный процесс

Сборка распиловочного станка из лобзика своими руками не представляет собой что-то сложное. Тут потребуется выполнить такие действия:

1. Соедините станину и рабочий стол.
2. Установите электрический лобзик.
3. Закрепите стойку на болт.
4. Установите рычаг.
5. Подсоедините натяжную пружину и закрепите с двух сторон.

Если вы правильно выполнили расчеты, то пилка будет передвигаться точно по вертикали и без рысканий по сторонам. Рекомендуется до начала запуска лобзика проверять ее ход и убедиться в том, что не ожидается никаких непредвиденных ситуаций.

Рекомендации по безопасности

Во время работы со станком лобзикового типа стоит придерживаться таких правил:

• Не подносите руки к двигающейся пилке.
• Не пытайтесь остановить рычаг или пилочное полотно своими руками.
• Заменить режущий орган можно лишь после того, как будет полностью остановлен электрический лобзик.
• Не прилагайте больших усилий при подаче заготовки на орган для резки.
• Не стоит работать с заготовками большой толщины.

Более того, стоит помнить еще и про правила противопожарной безопасности и всегда после окончания работ вынимать вилку прибора из розетки.  Изготовление лобзикового станка собственноручно не будет представлять собой сложностей, но необходимость в нем есть не у всех мастеров. Обычно такие приспособления используют люди, которые делаю большой объем работ и нуждаются в оптимальных условиях.

Особенности конструкции каждый выбирает по своим предпочтениям и соображениям, вариантов много. Безопасность и качество изделия будет напрямую зависеть от степени тщательности и аккуратности сборки.

Как сделать эл лобзик в домашних условиях. Ленточный лобзик своими руками: фото и видео инструкция

Настольный лобзиковый станок предназначен для выпиливания различных деталей, имеющих сложную конфигурацию, из листовых материалов. Данный инструмент способен работать с МДФ, ДСП, ДВП и многими другими. Также лобзики могут производить выпиливание внутренних контуров деталей, если предварительно проделать небольшое отверстие. Данный инструмент отличается широким спектром применения, поскольку он способен обеспечит высокую производительность труда, чего не добиться обычной ножовкой.

Конструктивные особенности

Схемы устройства всех лобзиковых станков обычно одинаковые. Рассмотрев внимательно чертежи, где изображен данный инструмент, можно увидеть следующие его конструктивные узлы:

• станина, которую также часто называют корпусом. Она предназначена для размещения всех конструктивных элементов агрегата;
• приводной механизм;
• кривошипно-шатунный механизм. Он необходим для преобразования вращательной энергии вала двигателя в движения пилки, используемой во время работы;
• сдвоенное коромысло. Оснащено крепежными деталями для пилки и натяжным устройством;
• рабочий стол. В некоторых современных моделях он имеет механизм поворота, который осуществляет передвижение на заданный угол.

Как сделать станок из электролобзика?

Для изготовления лобзикового станка из ручного электролобзика нужно следовать такой инструкции:

1. Вначале необходимо сделать стол, где будет в дальнейшем установлен самодельный лобзиковый станок. Для этого используют любой прочный листовой материал – толстую фанеру, металл и другие.
2. В столе проделывают сквозные отверстия, предназначенные для режущего полотна и различных крепежных деталей.
3. Полученный лобзиковый стол устанавливают и надежно закрепляют на пригодном деревянном столе.
4. Полученный стол оснащается направляющими рейками.
5. Внизу закрепляют ручной лобзик, что позволяет заменить приводной механизм станка и многие другие его конструктивные элементы.

Изготовить такой лобзиковый станок своими руками под силу каждому. Его преимущество заключается в том, что в любой момент данный агрегат можно быстро разобрать и использовать только ручной инструмент.

Самодельный лобзиковый стол-станок из ручного электролобзика

Как изготовить более профессиональный инструмент?

Самодельный лобзиковый станок может иметь все качества, которые присутствуют в профессиональном оборудовании. Для его изготовления нужно придерживаться такой инструкции:

1. Станину изготовляют из любого прочного материала – фанеры 12 мм, пластика, текстолита и других. Она должна состоять из основания, корпуса для размещения всех конструкционных узлов и рабочего стола.
2. С другой стороны размещают качалку с эксцентриком. Их нужно соединить между собой, используя металлические пластинки с подшипниками втулочного типа. Получившуюся конструкцию устанавливают при помощи винтов.
3. Промежуточный вал формируется из нескольких подшипников.
4. Металлический шкив очень плотно надевается на вал и закрепляется винтовое соединение.
5. Для изменения характеристик движения качалки на эксцентриковом фланце делают 4 отверстия круглой формы с резьбой. Они должны размещаться от осевой линии на разном расстоянии. Амплитуда движения качалки регулируется местом установки винтов.
6. Качалка формируется из деревянных коромысел, которые прикрепляются на шарнирном соединении к стойке.
7. На задних концах коромысел проделывают небольшие пропилы. Они предназначены для установки винтов напряжения.
8. Передние концы коромысла предназначены для установки пилки. Она передвигается при помощи специальных металлических шарниров. Перед креплением пилки ее устанавливают в паз, размещенный на рабочем столе.
9. Стойку качалки делают из цельного куска прочного материала. В верхнем ее конце проделывают паз для установки коромысла, а около нижнего – вырезают небольшое отверстие прямоугольной формы для монтажа второго коромысла.

Как сделать станок из швейной машинки?

Из швейной машинки получается отличный лобзиковый станок, которые снабжен регулятором перемещения пилки. Сделать его нетрудно, если придерживаться такой инструкции:

1. Из нижней части машинки демонтируют механизм плетения нити. В некоторых моделях он может размещаться в другом месте.
2. Для демонтажа данного узла необходимо вынуть несколько болтов, после чего снять шплинт и приводной вал.
3. Откручивается верхняя защитная панель. После этого паз, по которому перемещается швейная игла, необходимо расширить под параметры пилки.
4. Сам режущий элемент также немного видоизменяется. Его подрезают согласно длине швейной иглы.
5. Делать переходник для установки режущего элемента необязательно. Вместо этого, можно немного сточить верхние резцы и обработать нижнюю зону полотна.
6. Пилочку вставляют в иглодержатель и начинают работу.

Все представленные варианты изготовления лобзиковых станков очень удачны. Полученные агрегаты отличаются высокой продуктивностью труда, а смастерить их совсем нетрудно. В зависимости от своих умений, каждый мастер сможет выбрать лучшую модель самодельного оборудования.

Видео: Лобзик из швейной машинки

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры…

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти «бисьмесьмены» их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

Мне не хотелось ставить свой дорогой макитовский лобзик на постоянно в стол, поэтому для создания столика решил купить еще один. Мне очень удачно подвернулся в магазине «Наш Дом» лобзик Калибр ЛЭМ-610E всего за 862р. В комплекте: пилка по дереву, боковой упор, переходник для пылесоса, запасные щетки для двигателя.

Рядом с витриной была розетка и я посмотрел его в работе. Вполне прилично сделан, удобен, есть регулировка оборотов колесиком, включение фиксируется кнопкой. Пилкодержатель ходит четко без люфтов.

Очень удачно, что я его смог покрутить в руках прежде чем купить, с сайта Всеиструменты.ру я бы его не рискнул заказывать, не зная, что он собой представляет. (Хотя отзывы о нем пишут хорошие) Кстати, там он стоит дороже и еще оплата доставки… так что удачно его купил в «Нашем Доме». 🙂

Несмотря на достоинства, у него есть ряд недостатков на которые увидел при более внимательном рассмотрении:

1) Пилка не лезет в пилкодержатель. Видимо это брак экземпляра, но я не стал тратить своё время на обмен. Каждую пилку приходится подтачивать. (Хоть и на втором лобзике я не смогу ими после обтачивания пользоваться — не беда, они относительно недорогие)
2) А этот недостаток видно даже на картинке. Полотно наклонено сильно вперед. (Это тоже удалось исправить, подкладыванием под заднюю часть подошвы жестяных полосок, добиваясь 90 o .
3) Колесико регулировки оборотов крутится тяжело не очень четко и с заеданием. На минимальном значении скорости инструмент вообще не может запустится (Впрочем такая же фигня с пуском и у других моих «калибровских» дрелей Это неприятно, но не сильно портит жизнь)

Как всегда всё в духе минимализма. Отдельный выключатель делать не стал. Она вполне удобно включается штатной кнопкой и фиксируется.

Для этого я купил в КрепМаркете кронштейн (это элемент крепежа от какой-то системы железных конструкций)

Кстати, очень люблю КрепМаркет. Любые винтики, гаечки, саморезы, крепеж. Каждый раз, когда что-то конструирую, брожу там в раздумьях и набираю себе нужных деталей.

Лишнее срезал и обточил.

Вид сзади. Сейчас расстояние между подшипниками имеет фиксированный зазор под пилку 1.2мм. У меня есть план на будущее: сделать регулировку зазора.

Для тонких материалов можно опустить ниже.

В качестве эксперимента нарисовал звездочку и попробовал ее ровно выпилить

Для пилки 130мм -максимально возможная толщина получается 5см. Оказывается бывают очень длинные пилки, недавно на рынке видел пилку 300мм

Отпилил ломтик 1.5мм от бруска 40×40мм бруска

Что я и сделал. Теперь на ней можно пилить длинные заготовки шириной 11.5см. Старая Г-образная конструкция тоже осталась и если будет нужна большая прочность держателя ее снова можно будет поставить, хотя и новая конструкция осталась достаточно прочной и надежной.

Еще мне пришла в голову идея из старой тупой пилки сделать нож, сточив ей зубцы и заострив.

Им можно фигурно раскраивать материал вроде уплотнителя. Срез получается ровный. Гораздо лучше, чем канцелярским ножом. На фотографии — коврик от мышки.

Ну, пожалуй и всё. Стол получился надежный и удобный. Теперь у меня есть инструмент на котором я смогу производить более тонкие работы, чем на циркулярке.

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель — Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней — выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.

Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими
деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки — грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода — к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.

Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

Изготовление настольного электролобзика

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.

Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом.
Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной — не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

1. Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем — вы испортите работу.
2. Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
3. Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
4. Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
5. Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.
6. Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
7. Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
8. При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
9. Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.

Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:
— Рабочий ручной электролобзик;
— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.
Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.
За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы.
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Шаг 3. Стрела.
Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.
Подготовленные опоры красятся с баллончика.

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.
В опоры вставляются подшипники,и они прикручиваются на свое место.

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.
Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема.

Jigsaw Puzzle & Puzzle Maker

Что такое пазл?

Пазл — это простая игра, в которой игроки собирают множество маленьких кусочков, соединяющихся друг с другом. Каждая часть содержит маленькую часть целой картины. Вы должны соединить все части вместе, чтобы завершить изображение.

Игра в пазлы — веселое и доступное хобби, которое помогает тренировать мозг. Игра с головоломками может улучшить познание и визуально-пространственное мышление. Они могут быть сложными и сложными в зависимости от количества частей и количества различных разрезов в изображении. Иногда на решение одной головоломки может уйти много часов.

Как решить головоломку?

Сбор пазла может стать веселым и недорогим способом провести свободное время, тренируя свой мозг. Но если у вас нет стратегии, вы можете столкнуться с трудностями в поиске правильных фигур и их места на доске.

Чтобы помочь вам начать свой путь к тому, чтобы стать мастером головоломки, вы можете использовать это простое пошаговое руководство о том, как собрать головоломку. После прочтения этого раздела у вас не возникнет проблем с сборкой пазлов, независимо от количества фигур, задействованных в игре.

Шаг 1: Разделение

Собирая пазл, первое, что нужно сделать, это разложить кусочки на плоской поверхности. Переверните все части так, чтобы сторона с изображением была обращена вверх. Хотя этот шаг кажется утомительным, он поможет вам легче собрать головоломку. В im-a-puzzle это делается за вас автоматически

После этого шага вы должны отделить средние части от частей, которые составляют границу изображения. Сначала соберите угловые части и начните оттуда.

После того, как вы разделите детали, вы должны собрать все линейки в стопку. Следующее, что нужно сделать, это отсортировать оставшиеся части по их цвету. Вы также должны сгруппировать части, которые не подходят ни к одной из ваших стопок, в отдельную стопку.

Шаг 2: Первые места размещения

Первыми местами должны быть угловые элементы. Если у вас есть четырехстороннее изображение, которое является наиболее распространенным типом головоломки, у вас будет четыре угловых элемента. Эти биты будут иметь два прямых края, перпендикулярных друг другу, и две стороны с ручкой или отверстием. Это означает, что их будет легко заметить из вашей стопки.

Найдя четыре части, вы можете разместить их по углам рамы. Используя их в качестве отправных точек, вы можете начать строить границу изображения. Ищите детали с одним прямым краем и тремя сторонами с ручками или отверстиями. Эти кусочки составят стороны головоломки.

Выполняя этот шаг, вы начнете видеть узоры на краях. Когда вы закончите, у вас будет рамка.

Шаг 3: Группировка средних частей

Средние части представляют собой биты с ручками или отверстиями на всех четырех сторонах. Большинство кусочков головоломки будут обладать этим качеством, что усложнит задачу головоломкам найти свое законное место на доске.

Но если вы уже сгруппировали части по цвету или рисунку, вам будет легко собрать головоломку. Сгруппируйте светлые и темные части вместе, чтобы у вас было представление о том, куда пойдет часть головоломки.

Если вы найдете фигуры, которые не можете добавить ни в одну группу, вы можете поместить их в «случайную стопку».

Внимательно посмотрите на бордюр и найдите цвет или рисунок, подходящий к стопке. Не забудьте использовать фигуры, которые вы уже разместили, в качестве ориентира.

Шаг 4: Посмотрите на формы фигур

Чтобы вам было легко размещать средние фигуры на доске, обратите внимание на форму фигур. Каждая часть будет иметь ручку или отверстие, которое соответствует ручке или отверстию другой части.

Это означает, что вы не можете разместить предмет с ручкой справа рядом с предметом с ручкой слева.

Кроме того, эти детали должны идеально подходить друг к другу, чтобы вы могли получить правильную полную картину. Не заставляйте кусок подходить к другому только потому, что они одного цвета. Если часть головоломки находится в нужном месте, вы сможете плавно прикрепить ее к соседним частям.

Чем больше у вас опыта в сборке пазлов, тем легче вам будет определить, есть ли у отдельных кусочков шанс попасть туда, куда вы хотите.

Шаг 5. Случайная стопка

Теперь, когда вы разложили фишки по стопкам, можно приступить к работе со случайной стопкой. Эти фрагменты могут находиться между объектами в полной картине, поэтому вам может быть сложно разместить их в группе.

Посмотрите на свою головоломку и проверьте, помещаются ли случайные части в места, где вы еще не разместили ни одной части. Обратите особое внимание на форму детали и убедитесь, что она идеально сочетается с другими деталями. Таким образом, вы можете быть уверены, что у вас есть правильный кусок.

Шаг 6: Завершение головоломки

Вы должны изменить свою стратегию для последнего шага, потому что у вас больше частей на месте и меньше неиспользованных. Вместо того, чтобы смотреть на фигуры на столе, смотрите на доску. Обратите внимание на недостающие части и задайте себе следующие вопросы:

• Какая форма соответствует пустому месту?

• Основываясь на цветах соседних фишек, какого цвета должна быть недостающая фишка?

• Какой дизайн вы ищете?

Выполнение этих действий поможет вам собрать головоломку быстрее, вместо того, чтобы смотреть на неиспользованную часть и пытаться найти нужную во всех открытых местах.

Часто задаваемые вопросы о пазлах

Почему это называется пазлом?

Игра называется головоломка, так как производители используют инструмент, называемый лобзиком, чтобы прорезать дерево или картон, чтобы сделать части головоломки.

Какова история пазлов?

Игра названа так потому, что создатели головоломки вырезали законченное изображение с помощью инструмента, называемого лобзиком, который вырезает сложные кривые и линии.

Элементы пазла изначально изготавливались из дерева, а позже производители стали использовать прочный картон. Творцы рисовали картину на плоской прямоугольной деревянной доске. После росписи они разрезали изображение на мелкие кусочки. Сегодня, конечно, пазлы можно создавать в цифровом виде.

Головоломки были впервые созданы как средство для обучения студентов географии в Англии 18-го века. После этого учителя использовали игру для таких предметов, как история, язык, зоология и ботаника.

Согласно Британской энциклопедии, использование популярных картинок в пазлах началось в 1860-х и 1870-х годах. Игра стала более известной в начале 1900-х годов и вновь стала популярной в 1930-х годах как недорогое и многоразовое хобби. Он оставался популярным развлечением даже после Второй мировой войны.

Сегодня типичные изображения, которые можно найти в пазлах, включают в себя сцены природы, повторяющиеся рисунки и здания. Горы, замки, животные, персонажи Диснея и известные места по всему миру также являются одними из традиционных сюжетов игры.

Создатели пазлов теперь могут использовать любую картинку для создания пазла. В наши дни можно даже превратить личные изображения в свои собственные головоломки, как вы можете сделать с im-a-puzzle.

Из-за популярности головоломок в последние годы игроки стали свидетелями появления различных аксессуаров для головоломок, включая футляры, доски, рамки и рулонные коврики. Эти дополнения были разработаны, чтобы побудить любителей пазлов продолжать играть в игру.

Традиционные магазины игрушек часто продают новые головоломки, сделанные из картона. Они отказались от использования дерева, поскольку новый материал легче и дешевле производить в массовом порядке. Известные производители головоломок сегодня включают Americana, SunsOut, Ravensburger, Cobble Hill и Springbok.

Как делаются пазлы?

Процедура создания пазла аналогична формированию фигурного печенья с помощью формочек для печенья. Создатели головоломок используют увеличенную фотографию, картину или другое двумерное изображение и наклеивают их на картон. Они подают доску в пресс, который проталкивает набор стальных лезвий через материал до тех пор, пока он не будет разрезан.

Игра-головоломка полезна для мозга?

Ежедневные пазлы помогают улучшить познавательные способности и визуально-пространственное мышление. Кроме того, сбор частей вместе требует концентрации и может помочь улучшить кратковременную память и навыки решения проблем.

Кто любит собирать пазлы?

Люди с интровертным, интуитивным, чувствующим и оценивающим типом личности (INFJ) по тесту Myers Briggs Type Indicator (MBTI) могут с удовольствием играть в пазлы. Люди с этой личностью могут быть как творческими, так и аналитическими, а это означает, что им может быть полезно и приятно собирать пазлы.

5 советов, как собрать кусочки пазла вместе

Если вы играете в im-a-puzzle, вам не нужно беспокоиться о том, чтобы кусочки пазла были организованы. Вы можете сохранить свои игры онлайн и продолжить игру в любое время. Однако, если вы большой любитель собирать пазлы из настоящих кусочков, вы знаете, что решение головоломки — не единственная сложная часть. Собирать все вместе тоже может быть непросто, особенно если за годы вы собрали много головоломок.

Тратить часы на разгадывание головоломки и осознавать, что в конце не хватает кусочка, может быть неприятно и умственно истощено. Мало того, что вы не соберете пазл, так вам еще и придется потратить часы, если не дни, на поиски недостающего кусочка, который может быть (размером с монету). Чтобы решить эту проблему, читайте дальше, чтобы узнать о пяти способах собрать все кусочки головоломки вместе.

Используйте стеллажи для пазлов

Стеллажи для пазлов — популярный выбор для любителей игр с коллекцией деревянных пазлов и пазлов. Стойки функционируют как держатели для пазлов и удерживают все детали на доске.

Это может быть отличным вариантом для вас, если у вас много деревянных пазлов, так как вы можете ставить их на полку после того, как закончите с ними играть.

Попробуйте доски-пазлы

Вы можете использовать доску-пазл, чтобы собирать кусочки пазла даже после игры. Продукт имеет четыре выдвижных лотка, которые удерживают детали вместе. Он также поставляется с ковриком для удаления, который закрывает головоломку, поэтому вы можете защитить его, если вы закончили играть, но не завершили головоломку.

Скомпонуйте свои пазлы

Если у вас есть пазл, в который вы редко играете, вы должны сформулировать его. Если вы думаете о головоломке как о шедевре, который хотите показать всем, то создание готовой головоломки в рамке и повесить ее на стену может быть хорошим решением.

Купить Пакеты с застежкой-молнией

Еще один отличный способ хранения деталей пазлов для детей — использование небольших пакетов или пакетов. Эти материалы не громоздки и не займут столько места, сколько ящики для хранения. Вы также можете легко разместить сумки на полке или в большой сетчатой ​​сумке.

Сумки и сумки можно купить в магазинах школьных принадлежностей. Если вы хотите сэкономить деньги, вы даже можете сдать в переработку свой старый кошелек для монет или неиспользованный мешочек, чтобы сохранить кусочки мозаики вместе. Вы можете сделать свой собственный мешочек, используя ткань и молнию, если у вас есть талант к шитью.

Храните детали в прозрачных ящиках для хранения

Вы можете купить прозрачные ящики для хранения кусочков головоломки, если хотите что-то небьющееся и если вы хотите, чтобы ваше пространство было аккуратным. Вы можете пометить коробки, чтобы вам было легче определить, какая игрушка или головоломка хранится внутри.

Обязательно покупайте те, у которых есть замки, чтобы, даже если вы случайно опрокинете коробки с головоломками, их части не выпали. Этот вариант может сделать ваш дом и игровую комнату вашего ребенка более организованными.

Еще один способ избежать беспорядка — играть в онлайн-игру. Посетите сайт I’m a Puzzle сегодня и ознакомьтесь с нашими веселыми и увлекательными играми! У нас есть игры с разными уровнями сложности, в том числе сложные головоломки, такие как головоломки с достопримечательностями и другие. Независимо от вашего уровня мастерства, вы обязательно найдете головоломку, которая вам понравится.

Хотите играть в тысячи бесплатных онлайн-пазлов? Проверить нас!

Играя в пазлы, вы сохраняете свой разум здоровым и учитесь тому, что нужно быть терпеливым. Кроме того, это легкий и веселый способ провести свободное время, не слишком напрягая ум и тело после долгого дня.

Если вы хотите собрать более сложные пазлы, попробуйте наши пазлы уже сегодня! У нас также есть бесплатная функция создания головоломок, если вы хотите создать свою собственную.

Как сделать собственный фотопазл

10,4 К акции

• Фейсбук
• Твиттер
• Электронная почта

Перейти к инструкции

Пазл с фотографиями станет отличным подарком, и это НАСТОЛЬКО просто ! Используйте фотографии детей, домашних животных или ваших любимых мест для этого проекта головоломки.

Требуемые навыки: Новичок. Чтобы собрать эту головоломку, вам не нужно много опыта в моддинге. Тем не менее, я призываю вас набраться терпения, особенно на шаге 3. Выждите необходимое время для высыхания, чтобы избежать образования складок.

Познакомьтесь со Стефани из довольно простого. Она будет вашим хозяином на весь день с нестандартной фото-головоломкой, а я сижу на пляже и пью май-таис. Шутя! Я только желаю.

Стефани — фантастический блоггер, но ниже я позволю ей рассказать вам о себе. Сегодня мы поменялись местами, так что заходите к ней в блог, чтобы увидеть проект декупажа, который я сделал. Счастливой пятницы Поджеры!

---

Привет, Мод Поджеры! Меня зовут Стефани, и я творческий человек и создатель несколько простых вещей.

Я так рада, что сегодня возглавила этот блог! Прошлым летом я начала вести блог — это мой маленький уголок вселенной, где я делюсь уроками по рукоделию и всем, что связано с творчеством.

Пазл «Сделай сам»

Все трое моих детей заболели на этой неделе (давай, пожалей меня!). В перерывах между обниманием больных и дезинфекцией моего дома снова и снова, я собрал этот забавный учебник по головоломке с картинками. Это для тех, кто хочет милый, простой проект, которым могут наслаждаться их дети (конечно, когда они не больны!),

Я называю это « Пазл с семейными картинками » (такой оригинальный, я знаю!) Каждый шаг учебника содержит изображение для тех из вас, кто учится визуально, как я.

Печать фотографий для фотопазла «Сделай сам»

Перед тем, как вы соберете фотопазл, вам необходимо распечатать выбранное вами изображение. Я рекомендую отсканировать ваше изображение на компьютер — вы не захотите использовать для этого проекта оригинальные фотографии или фотобумагу.

Лучше всего распечатать изображение на принтере с сухим тонером или на лазерном струйном принтере, чтобы не было смазывания. Я обнаружил, что мой струйный принтер HP работает, хотя это и не лазерный принтер, потому что HP использует очень сухие чернила.

Когда я распечатываю свои изображения, я даю им высохнуть в течение нескольких часов, прежде чем использовать их. Вы также можете пойти в Кинко или куда-нибудь с лазерным принтером.

Если у вас нет доступа к лазерному принтеру, я рекомендую распылить на обе стороны вашего струйного изображения прозрачный акриловый герметик перед модификацией.

Это поможет предотвратить смазывание изображения. Если вы собираетесь потратить время и силы на изготовление фотопазла на заказ, особенно если это подарок, вы не хотите, чтобы что-то пошло не так!

После того, как вы распечатали изображение, вы готовы начать. Узнайте, как сделать головоломку ниже.

Сделайте фото-пазл

Соберите эти материалы

• Изображение, напечатанное на бумаге для лазерной печати или тонера
• Ножницы
• Нож X-Acto
• Бумага для вырезок – 1 лист хлопьев
• 4
• Доска для скрапбукинга быть больше, чем ваше изображение.
• Mod Podge Gloss
• Кисть-губка
• Вам также может понадобиться пакет Ziploc и транспортировочная этикетка (они не изображены, но я покажу вам, что я сделал с ними позже в этом руководстве)

Инструкции

Шаг 1. Отрежьте одну сторону коробки с хлопьями. Каждая коробка будет составлять две головоломки, так что спасите другую сторону!

Шаг 2. Также сохраните коробку для образования. Отправьте его в школу вместе с детьми (это не относится к учебнику, но я должен был добавить его туда!),

Шаг 3.  Нанесите изображение на неузорчатую (коричневую) сторону хлопьев. коробка с Mod Podge. Нанесите средний слой Mod Podge, поместите изображение вниз и тщательно разгладьте пальцами или брайером. Если какой-либо Mod Podge выдавливает бока, сотрите его щеткой.

Дайте высохнуть в течение 15–20 минут, затем нанесите сверху слой Mod Podge. Дайте высохнуть.

Шаг 4. Переверните картон и нанесите бумагу для вырезок на обратную сторону, нанеся больше Mod Podge. Это должен быть относительно толстый лист бумаги для вырезок, чтобы он закрывал рисунок коробки с хлопьями.

Если ваша бумага для вырезок тонкая, вы можете подумать о том, чтобы покрасить коробку с хлопьями в белый цвет, прежде чем приклеивать бумагу. Какой бы метод вы ни выбрали, дайте полностью высохнуть.

Шаг 5. Обрежьте излишки картона и бумаги для вырезок по краям.

Шаг 6. С помощью маркера или другого предмета, который вы видите, обведите контуры кусочков пазла на картинке. Карандаш тоже подойдет.

Шаг 7. Вырежьте каждую деталь ножом X-Acto. Ножницами проще, но не так точно — поэтому, если вы ленивы, как я, вы начнете с ножа X-Acto, но в конечном итоге будете использовать ножницы. Мне иногда не хватает терпения. . .

Шаг 8 (необязательно).  Распечатайте ту же картинку меньшего размера на транспортной этикетке и прикрепите ее к передней части пакета Ziploc.

Шаг 9. Поместите все детали в пакет Ziploc для безопасного хранения. У меня есть коробка самодельных головоломок, которые мои дети любят собирать. Каждая головоломка находится в отдельной сумке, и это способствует спокойной игре!

Варианты пазла с картинками, сделанного своими руками:

• Нарежьте кусочки большего или меньшего размера в зависимости от возраста ваших детей. Для моего 3-летнего ребенка у меня есть пазлы, состоящие всего из 3-4 частей. Малыши тоже любят собирать пазлы.
• Вместо бумаги для вырезок вы можете оставить заднюю часть коробки с хлопьями открытой — моим детям нравится использовать коробку с хлопьями как головоломку.
• Накройте заднюю часть войлоком и используйте эту головоломку на фланелевой доске.

Ваш фотопазл своими руками готов! Супер просто, едва ли достойно быть в компании с другими замечательными проектами Эми. Если вы хотите увидеть, что я могу делать, когда я не жонглирую больными детьми, переходите к более простому. Я хотел бы тебя увидеть!

Время подготовки 5 минут

Активное время 10 минут

Время высыхания 20 минут

Общее время 35 минут

Сложность Easy

Ориентировочная стоимость $0

Материалы

• Изображение напечатано на сухом тонере или на бумаге для лазерной печати
.
• Бумага для вырезок – 1 лист
• Чипборд (например, коробка из-под хлопьев) – должен быть больше вашего изображения
• Мод Podge Gloss
• Пакет Ziploc
• Транспортная этикетка

Инструменты

• Щетка-губка
• Ножницы
• Нож X-Acto

Инструкции

1. Отрежьте одну сторону коробки с хлопьями. Каждая коробка будет составлять две головоломки, так что сохраните другую сторону.
2. Нанесите изображение на неузорчатую (коричневую) сторону коробки с хлопьями с помощью Mod Podge. Нанесите средний слой Mod Podge, поместите изображение вниз и тщательно разгладьте пальцами или брайером. Если какой-либо Mod Podge выдавливает бока, сотрите его щеткой.
3. Дайте высохнуть в течение 15–20 минут, затем нанесите сверху слой Mod Podge. Дайте высохнуть.
4. Переверните картон и нанесите бумагу для вырезок на обратную сторону с большим количеством Mod Podge. Это должен быть относительно толстый лист бумаги для вырезок, чтобы он закрывал рисунок коробки с хлопьями. Если бумага для вырезок тонкая, вы можете подумать о том, чтобы покрасить коробку с хлопьями в белый цвет, прежде чем наклеивать бумагу. Какой бы метод вы ни выбрали, дайте полностью высохнуть.
5. Обрежьте излишки картона и бумаги для вырезок по краям.
6. С помощью маркера или другого предмета, который вы видите, обведите контуры кусочков пазла на картинке. Карандаш тоже подойдет.
7. Вырежьте каждую часть ножом X-Acto. Ножницами проще, но не так точно.
8. Распечатайте ту же картинку меньшего размера на транспортной этикетке и прикрепите ее к передней части пакета Ziploc.
9. Поместите все детали в пакет Ziploc для безопасного хранения.

Примечания

У меня были все материалы под рукой, поэтому этот проект мне ничего не стоил.

---

Если вам или вашим детям понравилось собирать эту нестандартную фото-головоломку, обратите внимание на другие увлекательные занятия:

• Фоторамка из палочек для мороженого
• Шашки своими руками с липкой лентой
• Конфетти Mod Podge Slime
• Как сделать слизь

10,4 К акции

• Фейсбук
• Твиттер
• Электронная почта

Пазлы на заказ Производитель фотопечати

• 5-цветная головоломка Задняя часть

• По многочисленным просьбам мы добавили прозрачную прозрачную головоломку из высококачественного акрилового пластика толщиной 3 мм. Выберите между печатью на заказ или пустой.

• Пазлы больше не должны быть игрушкой, чтобы скоротать время, теперь они могут стать значимым подарком для ваших друзей и близких. Выгравируйте специальное сообщение или их имя и инициалы на одном

• Мы с гордостью сообщаем, что теперь вы можете получить оптовые скидки на печать различных изображений на пазлах одного размера в одном заказе. Просто добавьте разные пазлы с изображениями в корзину, и оптовая скидка будет применена автоматически.

• Самая маленькая и модная персонализированная головоломка в мире.

• Создавайте и печатайте собственные деревянные пазлы из ваших фотографий. Выберите из различных размеров и различных технологий печати и различных вырезов, таких как традиционная вырезка и неравномерная вырезка. Поставляется с внутренним мешочком, в который можно положить кусочки пазла.

• Нужен романтический фотоподарок для жены или мужа или вы хотите, чтобы красивый фотоподарок украсил рабочий стол? Сделайте выбор в пользу наших пластиковых пазлов, которые поставляются с высококачественной прочной и элегантной подставкой для фоторамки, чтобы дополнить великолепную персонализированную идею подарка-пазла.

• Создавайте свои собственные пазлы размером с приглашение, чтобы отправить их гостям на вечеринку, свадьбу или даже на корпоративное мероприятие для вашего бизнеса. Изготовленные на заказ мини-пазлы — отличное и уникальное приглашение на любое особое мероприятие по низким ценам.

Традиционные пазлы на заказ
начиная с 3.49

Начать здесь…

Пластиковые пазлы на заказ
от 3,75

Начните здесь…

Деревянные пазлы на заказ
от 2,79

Начать здесь…

Пользовательские пазлы-приглашения
от 0,79

Начните здесь. ..

Простой онлайн-конструктор пазлов

Вы можете создать свой собственный фотопазл менее чем за минуту с помощью нашего онлайн-конструктора, и он будет доставлен к вашей двери или вашим клиентам менее чем за неделю, независимо от того, находитесь ли вы в США, Канаде, Австралии, Новой Зеландии, Великобритании или где-либо еще по всему миру. Наша интеллектуальная технология гарантирует, что ваши персонализированные дизайны головоломок будут доведены до совершенства. Наш интуитивно понятный онлайн-конструктор головоломок позволит вам легко создать свой дизайн и предупредит вас о проблемах с разрешением изображения для печати.

Вот как просто собрать свою собственную головоломку:

1. Выберите тип головоломки, которую вы хотите настроить

2. Выберите размер пазла и количество деталей

3. Выберите дополнительную подходящую коробку с индивидуальной печатью

4. Войдите в наш онлайн-конструктор головоломок

5. Создайте свою головоломку, перетаскивая загруженные файлы изображений

6. Предварительный просмотр готового дизайна и добавление в корзину

Запустите конструктор и превратите свои фотографии в мозаику прямо сейчас »

Онлайн-конструктор головоломок , перетаскивайте изображения, чтобы создать свою головоломку
Онлайн-просмотр в режиме реального времени для проверки вашей работы перед заказом

начать свой дизайн

Мы доставляем по всему миру, и вся печать и производство осуществляются на наших собственных предприятиях, которые проходят строгие процедуры контроля качества.

Индивидуальные пазлы для всех

Мы всемирно известны производством высококачественных пазлов. Наша клиентская база варьируется от индустрии настольных игр, образовательных секторов, розничной торговли и торговых посредников, путешествий и гостиничного бизнеса до крупных компаний из списка 500, которым нужны напечатанные на заказ пазлы для их корпоративного маркетинга и командообразующих игр. Всех их объединяет одно: они требуют высококачественных индивидуальных головоломок по низким ценам и в кратчайшие сроки. Ниже приведены примеры головоломок.

Рекламные пазлы

Пазлы для розничной торговли

Пригласительные Пазлы

Образовательные головоломки

Пейзаж

Свадьба/Вечеринка Гостевая книга

Напечатайте свои пазлы вместе с нами. ..

Имея более чем 35-летний опыт работы в сфере печати и производства настольных игр с десятками тысяч клиентов по всему миру, мы отличаемся от конкурентов прежде всего благодаря , качество наших головоломок, а также благодаря нашей высокоэффективной и оптимизированной производственной линии, мы можем производить головоломки по вашим индивидуальным требованиям в любом количестве в рекордно короткие сроки. Гибкость нашего онлайн-конструктора головоломок позволяет вам загружать файлы изображений и размещать их для редактирования, прежде чем проверять их самостоятельно, используя наши «что видишь, то и получаешь» предварительный просмотр. У нас есть полный ассортимент популярных размеров пазлов для персонализации и различные упаковки. У нас также есть двухсторонние пазлы и магнитные пазлы. Если вы ищете более индивидуальное решение, пожалуйста, свяжитесь с нами. Наш процесс печати был тщательно отлажен и очень безопасен для окружающей среды, поскольку забота об окружающей среде является одним из наших главных операционных приоритетов.

Более того, наши материалы и производственные процессы соответствуют мировым стандартам сохранения и качества.

Вы можете узнать больше о нас и нашей материнской компании QP Group на нашей странице о нас.

---

Отзывы клиентов

«Здравствуйте! Мне понравились услуги вашей компании. Я заказал свой проект 11 ноября, и сегодня, 16 ноября, он у меня со мной. Большое вам спасибо за то, что предоставили мне это, очень ценю это. С теплыми пожеланиями, Kiran »
Kirandeep Dhanoa, Mississauga Canada, Рейтинг: 4.5

«Качество заказанного нами пазла отличное. Толстые деревянные детали, прочная, качественная печать. И когда возникли проблемы с доставкой, которые должны были повлиять на большой проект, над которым я работал, команда обслуживания клиентов сделала все возможное, чтобы ускорить доставку!»
James Benton, Waco United States, Рейтинг: 4.5

Узнать больше »

Простая направляющая для лобзика своими руками

Простая направляющая для лобзика своими руками, которую вы можете легко собрать для своей мастерской независимо от уровня ваших навыков. Узнайте, как собрать эту простую портативную направляющую для пазлов, которая идеально подойдет для небольшого магазина!

Лобзик — отличный и универсальный инструмент, который можно использовать для многих проектов в мастерской. Это был один из первых инструментов, которые я купил для мастерской, с помощью которого я сделал много проектов.

Если вы строите мастерскую и планируете приобрести для нее инструмент, я бы порекомендовал приобрести электролобзик в качестве одного из первых инструментов после дрели. Вы можете легко делать прямые или кривые разрезы, и в зависимости от лезвия вы можете резать различные материалы.

Некоторое время назад я построил направляющую для лобзика , которая особенно подходит для поперечных и коротких прямых пропилов. Тем не менее, я обнаружил, что направляющая не годится для длинных прямых пропилов , поэтому я решил собрать направляющую для лобзика DIY (направляющая для лобзика), которая поможет мне в этом.

Если вы строите мастерскую с ограниченным бюджетом или просто хотите усовершенствовать свой лобзик, вам следует подумать об изготовлении этого направляющего приспособления для лобзика. T определенно является одной из лучших и самых простых направляющих для пазлов, которые вы можете построить. Вы сэкономите деньги, и это определенно поможет вам в ваших проектах и ​​сборках.

Направляющая для электролобзика

Простая направляющая для лобзика своими руками , который вы легко сможете собрать для своей мастерской, независимо от уровня ваших навыков. Узнайте, как собрать эту простую портативную направляющую для пазлов, которая идеально подойдет для небольшого магазина!

СВЯЗАННЫЕ: Как сделать направляющую для лобзика и шаблон для поперечной резки , вам также могут понравиться эти другие направляющие для лобзика .

Вы также можете использовать это руководство для электролобзика в сочетании с станцией для резки электролобзика . Направляющую можно использовать как есть или прикрепить к станку для резки, что позволит выполнять поперечные и угловые разрезы. Проверьте это!

Видеоруководство по направляющей для лобзика своими руками

Посмотрите приведенное ниже видео с пошаговым руководством о том, как сделать эту простую направляющую для лобзика для точного прямого пропила.

Я ценю каждого подписчика YouTube. На него легко и бесплатно подписаться — просто Нажмите здесь, чтобы подписаться . Спасибо!

Содержание

1. Сборка направляющей для лобзика
2. Прикрепление направляющих
3. Сверление смотровых отверстий
4. Использование направляющей лобзика

*За безопасность отвечаете вы. Убедитесь, что вы знаете, что делаете, и примите все необходимые меры предосторожности при работе с электроинструментом. Безопасность превыше всего!

Всегда будьте осторожны и осторожны при использовании любого электроинструмента.

Чертежи направляющих для мозаики

Загрузите бесплатные планы направляющих для мозаики здесь.

Скачать планы здесь

Что потребуется для изготовления направляющей для лобзика

Направляющая для лобзика
Фанера из березы – (60 x 14 x 1,2 см) 8 x 1,3 см
– 2 для пробки – 8,4 x 2,8 x 1,3 см

Другой материал
Клей для дерева, шурупы
Наждачная бумага

Инструменты:
Лобзик
0 Маркировка 05

ПРИКРЕПИТЬ ЭТО К PINTEREST

Насколько сложно построить направляющую для пазла?

Совсем не сложно!

Это простой столярный проект для начинающих столяров. Это простое деревообрабатывающее приспособление, для которого нужно несколько надрезов и шурупов. Его можно легко выполнить за день. Никаких специальных инструментов не требуется.

Вам нужно много инструментов, чтобы построить его?

К счастью, нет!

Вы можете сделать эту направляющую, используя только лобзик и ручную дрель. Я полагаю, что у вас уже есть эти два инструмента в мастерской.

Можно ли вырезать лобзиком прямую линию?

Да, можно. Хотя сделать прямой ровный срез лобзиком может быть очень сложно. Основное предназначение лобзика — вырезать углы, кривые и другие сложные разрезы, для этого этот инструмент лучше всего подходит. Чтобы сделать прямой рез, можно использовать направляющую для электролобзика.

Также ознакомьтесь с советами по , как резать прямо лобзиком .

Как сделать гладкий чистый срез лобзиком?

Следуйте этим 2 советам, чтобы аккуратно резать лобзиком:

1. Используйте подходящее полотно в зависимости от материала и типа разреза, который вы хотите сделать.
   – Лезвие с обратным зубом предотвратит образование заусенцев на нижней стороне реза.
   – Лезвие с двойной режущей кромкой практически предотвращает образование заусенцев с обеих сторон реза, поскольку оно имеет зубья в обоих направлениях. Вы получите гораздо лучшие результаты с любым из этих лезвий.
2. При резке используйте малярный скотч (малярный скотч). Лента поможет удерживать волокна во время резки, что приводит к лучшему результату.

Приступим

Направляющая для лобзика изготовлена ​​из фанеры и ели, и вы можете резать около 50 см в длину в зависимости от типа и размера вашего лобзика.

Как сделать самодельную направляющую для лобзика

Шаг 1: Сборка основания направляющей лобзика

Я начал с измерения крышки основания лобзика. Использование крышки позволит лобзику легче скользить по направляющей с меньшими усилиями при нажатии (направляющие для этой направляющей для лобзика изготовлены из строганной ели).

Ширина бахилы для моего лобзика 8,4 см – учитывайте ширину вашего лобзика при сборке направляющей.

Вырежьте прямоугольник для основы электролобзика. Основание размером 60 х 14 х 1,2 см изготовлено из березовой фанеры.

Я немного увеличил ширину основания, не только для того, чтобы учесть 2 направляющие и крышку башмака, но также и для небольшого пространства между башмаком и направляющими, что позволит лобзику легче скользить.

При необходимости лишнюю часть дерева можно отрезать на циркулярной пиле или фрезерном столе.

ПРИМЕЧАНИЕ: Для основания я использовал более толстый лист фанеры (1,2 см). Подойдет и тоньше, возможно, 9 мм, но мне нравится, насколько прочным и прочным является приспособление. Кроме того, полотно лобзика лучше держится в пазу, меньше шансов погнуться и перекосить срез.

Примечание:
Выполнение прямого пропила под углом 90 градусов лобзиком может быть проблематичным. Эти советы помогут вам не получить перекошенный срез:

• Чем толще отрезанный кусок, тем выше вероятность того, что разрез будет перекошенным
• Медленно двигайтесь во время резки, равномерно надавливайте на лобзик и старайтесь удерживать лобзик в прямом положении
• Одна из самых важных вещей — используйте полотно лобзика, предназначенное для длинных, прямых и точных пропилов. На рынке представлено множество полотен для электролобзика, каждое из которых предназначено для разных целей.

Отрежьте направляющие и передний/задний стопоры. С направляющей для электролобзика делать поперечную резку легко.

Решил использовать рейки из плановой ели (60 х 2,8 х 1,3 см). Лобзик прекрасно скользит в них, а дополнительная ширина направляющих позволяет легко закрепить направляющую лобзика на верстаке во время резки.

Шаг 2. Прикрепите направляющие

1. Прикрепите первую направляющую

Сначала приклейте одну из направляющих для электролобзика к основанию. Закрепите направляющую зажимами и подождите, пока клей высохнет.

Дополнительно, если хотите, закрепите направляющую несколькими винтами. Этот шаг может быть ненужным, но столяры склонны чрезмерно закреплять вещи. 😉

Я один из них, поэтому я вставил несколько винтов вдоль дорожки.

2. Крепление второй направляющей

Чтобы закрепить вторую дорожку, положите лобзик на основание, поместите вторую дорожку вдоль другой стороны лобзика и регулируйте, пока лобзик не скользит.

Временно закрепите направляющую зажимами и закрепите ее винтами. (Клей для второй дорожки я не использовал). Не торопитесь, чтобы расположить трек.

Наконечник:
Заклейте одну сторону башмака лобзика липкой лентой (например, изолентой) при креплении второй направляющей. Будет создано крошечное пространство, которое позволит лобзику хорошо вписаться в направляющую и легче скользить.

3. Установка стопоров

Измерьте и обрежьте стопоры, чтобы они точно вошли между направляющими.

Закрепите стопоры клеем и шурупами.

Нравится эта запись в блоге?

Подпишитесь на мою рассылку, чтобы получать последние новости, учебные пособия и планы проектов прямо на ваш почтовый ящик!

Шаг 3: Просверлите смотровые отверстия

После крепления направляющих просверлите отверстия поперек направляющей электролобзика. Электролобзик будет не только легче разместить на направляющей, но и благодаря отверстиям улучшится видимость, и будет легче следовать линии при резке

Отметьте место первого и последнего отверстия на направляющей, а затем отметьте несколько мест вдоль направляющей и прорежьте отверстия.

Для вырезания отверстий я использую сверло Форстнера 15/20 мм.

Поместите электролобзик на направляющую и медленно прорежьте паз.

Немного отшлифуйте края и поверхность направляющей лобзика, чтобы избавиться от осколков и облегчить скольжение лобзика.

Использование направляющей для электролобзика

Использование направляющей для электролобзика очень просто.

• Нарисуйте линию на куске дерева, который хотите вырезать.
• Поместите направляющую лобзика над линией и отрегулируйте ее соответствующим образом, используя смотровые отверстия.
• Закрепите направляющую лобзика
• Убедитесь, что на пути пропила нет препятствий

Всегда следует прижимать направляющую лобзика и заготовку к столу.

ПРИМЕЧАНИЕ: Помните, с какой стороны линии вы хотите сделать разрез.

Мой опыт

Руководство очень простое в использовании. Простой, портативный и простой в настройке. Одну из лучших направляющих для электролобзика можно сделать своими руками. Сделать можно быстро и не дорого.

Честно говоря, я был удивлен тем, насколько красивые длинные и прямые пропилы я смог сделать с помощью этого приспособления. Также срезы получаются чистыми и не перекошенными, как это иногда бывает при резке электролобзиком.

Тем не менее, для чистого перпендикулярного реза вам также следует рассмотреть возможность использования некоторых советов, упомянутых выше. В основном комбинация направляющей лобзика и соответствующего полотна дает наилучший результат.

Этот лобзик — хорошее дополнение к вашему лобзику. Я использовал его для нескольких проектов, его легко сделать, легко настроить, и он выполнит свою работу.

СЧАСТЛИВОГО СТРОИТЕЛЬСТВА!

📌 Нашли этот пост полезным и вдохновляющим?
Готов построить? Сохраните ЭТОТ ПИН-код на своей доске в Pinterest!

ПРИКРЕПИТЕ ЭТО К PINTEREST

Я надеюсь, что информация, представленная в этом блоге, вдохновила вас, и теперь вы будете улучшать свою головоломку. 😉 Если у вас есть какие-либо вопросы по приспособлению, которое я мог пропустить в посте, дайте мне знать в разделе комментариев ниже.

# руководство по пазлу# пазлы# простые проекты

Поделитесь этим постом с друзьями

Пазлы — DIY — Scan N Cut

Делиться заботой!

• Поделиться
• Твит

Головоломки могут стать отличным источником удовольствия, а создание собственной индивидуальной головоломки добавит особый штрих. Этот урок покажет вам, как вы можете сделать свой собственный с вашими Scan N Cut или Cricut режущий станок. Я включил ДВА файла головоломки SVG , чтобы вы могли сделать очень простую или немного более сложную головоломку.

УРОВЕНЬ СЛОЖНОСТИ – Средний

Этот пост может содержать некоторые партнерские ссылки для вашего удобства (это означает, что если вы совершите покупку после перехода по ссылке, я могу заработать небольшую комиссию, но это не будет стоить вам ни цента больше). )!  Прочитайте мою очень скучную политику полного раскрытия информации здесь.

СОДЕРЖАНИЕ

1. Веселье за ​​головоломки с зажиманием
2. Что вам нужно
3. Скачать шаблон
4. Идеи с изображением для ваших зачетов. Загрузите шаблон головоломки в Scan N Cut
5. Видео с приведенными ниже инструкциями Scan N Cut
6. Проблемы, которые могут потребовать решения
7. Запечатывать или не запечатывать
8. Fudge my Alpaca Jigsaw вырезанный
9. Варианты упаковки для подарков и хранения
10. Дополнительная информация
11. Присоединяйтесь ко мне на facebook

Увлекательные пазлы

Вы когда-нибудь задумывались о том, чтобы создать свой собственный пазл? Ну, у меня было много раз. Многие члены моей семьи любят собирать пазлы, в том числе и самые маленькие.

Вот почему я включил две разные головоломки, чтобы вы могли собрать свою Пазл для соответствующего возраста. Вы можете выбрать между головоломкой из 20 частей (легкая) или головоломкой из 56 частей (немного сложнее).

Обратите внимание, , что я оценил это руководство как «средний». Есть некоторые проблемы с используемыми материалами. Если вы новичок, шаги очень просты, однако имейте в виду, что картон, который вы используете, может создать некоторые проблемы.

Что вам нужно

• Картон, ДСП или коробка из-под хлопьев – ага! … вы правильно прочитали последнее.
• Картинка, которую можно наклеить на картон. Я включил пару, если вы хотите их использовать
• Бумага для наклеек формата A4 или 8,5×11 .
• Принтер для печати изображения или вы можете использовать старую картинку из календаря и т.д. картон, который, если он не слишком толстый, будет резаться с помощью Scan N Cut – ДСП в Австралии является деревом и НЕ режется с помощью Scan N Cut)

  Скачать шаблон

  Первым шагом является загрузка файла SVG из библиотеки ресурсов. Он придет в заархивированном формате со всеми включенными файлами. Если вам нужна помощь в распаковке файла, вы найдете инструкции в этом посте о том, как разархивировать на ПК.

  В файле есть пара картинок и две разные головоломки, одна с меньшим количеством вырезов. Маленькому человечку будет намного проще собрать. Вы увидите, что я создал головоломку, ориентированную на образование.

  Идеи картинок для ваших пазлов

  Так много вариантов картинок для ваших пазлов.

  • Общие семейные фотографии
  • Праздничные сцены
  • Обучающие фотографии – для этого я использовал формы
  • Домашние животные – это мои любимые , тетя, дядя или дедушка с бабушкой – это здорово для детей
  • Ваш дом
  • Цветы в вашем саду
  • Памятное спортивное событие
  • Поход в зоопарк
  • Потрясающие фотографии календаря из старого календаря

  Можете ли вы придумать что-нибудь еще? Я уверен, что вы можете!

  Используемые материалы

  Следующей проблемой является поиск картона или древесно-стружечной плиты, которые достаточно прочны для сборки головоломки, НО при этом могут быть разрезаны с помощью Scan N Cut или Cricut.

  При первой попытке я использовал коробку с хлопьями. Да, обычная старая коробка из-под хлопьев, которая режется как масло с помощью Scan N Cut, так что я был очень доволен.

  Недостатком является то, что он создает легкую головоломку, которая не так прочна, как мне бы хотелось. Имейте в виду, это все равно было весело!

  Итак, вы уже догадались, что это коробка с хлопьями Crunchy Nut. Забавно то, что я никогда не замечал, что на обороте есть несколько хороших рецептов, пока я не разрезал его, чтобы использовать для этого проекта. Иди разберись!

  Если вы можете найти более толстую коробку для переработки, попробуйте ее. Держитесь подальше от картона с полым центром. Он также должен иметь твердое чувство об этом.

  На фото моя альпака. Обратите внимание, что у меня есть изображение с довольно насыщенным фоном, включая тени. Занятый, уникальный фон облегчает сборку Пазла, когда он разобран на части. Вы знаете… чтобы выяснить, где на самом деле подходят части.

  Подготовка изображения

  На чем и чем печатать изображение — это первые два соображения. Мой лазерный принтер использовался для печати пазлов в этом уроке, однако струйный принтер тоже был бы вполне приемлем.

  Распечатайте картинку для головоломки

  Установка высокого качества печати даст наилучшие результаты. Следующее решение — на каком типе бумаги печатать. Их так много…

  Для этого проекта я использовал бумагу для наклеек формата А4 , что было отличным решением. Картинку наклеить на картон было очень просто. Были опробованы два типа этикеточной бумаги. Одна проблема, с которой я столкнулся при тестировании одной пачки наклеек, заключалась в том, что она была белой с обеих сторон. Да, очень трудно с первого взгляда понять, какая сторона правильная для печати. У другой пачки была желтая подложка, и ее было легко увидеть с первого взгляда.

  Еще один совет: проверьте, на какой стороне принтер будет печатать ваш дизайн, чтобы правильно разместить наклейку. Для проверки вы можете поместить X на одну сторону обычной бумаги и отправить ее. Это даст вам правильную ориентацию и убережет вас от растраты более дорогой бумаги для наклеек.

  Можно также клеить на обычную бумагу. Будьте осторожны с количеством клея, который вы наносите, так как жидкий клей может привести к тому, что напечатанное изображение будет пузыриться. Перманентный аэрозольный клей — еще один вариант, который с меньшей вероятностью вызовет эффект пузырей.

  СОВЕТ: Если у вас возникли проблемы с пузырением изображения, положите большую книгу или тяжелый плоский предмет на проект, пока он сохнет, чтобы расправить бумагу во время высыхания.

  ***Y Вы также можете использовать винил для печати в качестве другого варианта

  Наклеивание самоклеящейся бумаги

  Чтобы наклеить самоклеящуюся бумагу, начните снимать подложку в верхнем углу, открывая только небольшую часть липкая область.

  Совместите зачищенный угол с углом подложки и прижмите. Медленно нажимайте и отклеивайте, пока вся картинка не будет приклеена.

  Убедитесь, что бумага для наклеек хорошо приклеена к подложке. Если у вас есть ремесленный брайер , прокатите его по вашему проекту для надежного размещения.

  Я использовал один из этих ракелей , которые действительно недороги и полезны для многих моих проектов.

  Важность размещения

  Это то, на что я не обратил внимания, когда вырезал свой первый пазл. И, честно говоря, казалось, что все в порядке. Только когда я добрался до своего Scan N Cut, я понял важность размещения.

  На изображении выше видно, что я немного криво наклеил наклейку.

  Есть несколько способов решить эту проблему, и я использовал оба из них. Очевидно, первое предпочтение — наклеить картинку прямо. Хотя это кажется простым, мне не удавалось добиться этого до моей третьей пилы.

  Первый вариант – отрегулируйте размещение коврика

  Используйте края и элементы сетки вашего коврика, чтобы убедиться, что ваш дизайн размещен так, чтобы он был вырезан прямо. Совместите саму картинку, а не край картона. Вот как я починил лобзик Alpaca. (кстати, его зовут Фадж)

  Второй вариант — поверните головоломку SVG, например

  Отсканируйте дизайн в Scan N Cut, чтобы убедиться, что он прямой. Как только вы увидите свое изображение, перейдите в настройки редактирования и используйте функцию поворота файла. На моем Scan N Cut есть опция поворота на 1 градус, которую я выбрал. Это сработало отлично.

  Примечание: Поворот на 1 градус может быть недоступен для Scan N Cut, поскольку модели различаются .

  Я был так уверен, что у меня есть это прямо, но, к сожалению, нет…. еще немного криво.

  Надежно фиксируйте более толстые материалы

  Надежно закрепляйте более толстые материалы скотчем, чтобы уменьшить риск смещения во время процесса резки. Не заклеивайте регистрационные метки скотчем, иначе коврик не загрузится. Убедитесь, что лента надежно закреплена, так как она может отсоединиться и зацепиться за сканер.

  Примечание: Крышку сканера можно снять, чтобы получить доступ к сканеру для очистки и удаления нежелательных частиц, которые могли прилипнуть к стеклу сканера. Учебное пособие по модели CM. (учебник для DX находится в моем списке «что нужно сделать»)

  Загрузите шаблон головоломки в Scan N Cut

  Перейдите в библиотеку ресурсов Create With Sue и загрузите шаблон головоломки для использования. Вы найдете два из них в разделе P для головоломки. Один разработан с более крупными деталями для самых маленьких, а другой — с деталями среднего размера, которые будет немного сложнее собрать.

  Файл будет в заархивированном формате, и его необходимо разархивировать перед загрузкой в ​​Scan N Cut. Если вам нужна помощь на этом шаге, вы найти информацию здесь.

  Видео с приведенными ниже инструкциями по сканированию и резке

  Если вы предпочитаете видеоинструкции, посмотрите следующие несколько шагов. Кроме того, я также включил письменные инструкции.

  Выберите «Получить данные», чтобы импортировать файл головоломки.

  В зависимости от того, как вы отправляете файл на свой компьютер, выберите соответствующий вариант.

  Варианты слева вверху прямо из вашего Scan N Cut , вверху справа — над Wi-Fi , внизу слева — USB-устройство , а внизу справа — непосредственно с вашего компьютера через кабель .

  Вот как будет выглядеть дизайн Jigsaw после его загрузки в Scan N Cut.

  Отсканируйте свой коврик для идеального размещения

  Отсканируйте свое изображение, чтобы вы могли идеально разместить шаблон Jigsaw. Если вам нужна помощь в использовании этой функции , ознакомьтесь с этим руководством. В этом учебном пособии показано, как резать несколько цветных материалов одновременно, однако эта функция сканирования очень удобна для ВСЕГО, и, насколько мне известно, она доступна на всех моделях Scan N Cut.

  Примечание: Если отсканированное изображение темнее или светлее и вы не видите дизайн, измените настройку цвета фонового сканирования, чтобы облегчить просмотр размещения. Это имеет огромное значение!

  В этом случае мне нужно было видеть края головоломки, чтобы убедиться, что я точно подогнал ее размер по внешнему краю моего изображения. Я изменил фон, чтобы изображение исчезло, чтобы шаблон головоломки был более четким.

  Щелкните здесь , чтобы узнать больше об изменении цвета фона сканирования.

  Изменение размера шаблона пазла

  Теперь приступим к изменению размера.

  Хорошая новость о Scan N Cut заключается в том, что вы можете изменить размер шаблона Jigsaw в соответствии с вашим изображением. Очевидно, мы стремимся к тому, чтобы изображение было примерно одинакового размера, однако шаблон также хорошо справится с небольшими изменениями размера.

  Отрегулируйте размер шаблона Jigsaw в соответствии с напечатанным изображением.

  В настройках изображения Редактировать вы можете нажать на плюс или минус символов для корректировки. По умолчанию параметр регулирует как ширину, так и длину вместе.

  Вы можете выбрать значок со стрелками, указывающими вертикально и горизонтально. Этот значок будет переключать функцию изменения размера между изменением размера только ширины или только длины ИЛИ изменением размера обоих вместе. Если возможно, выберите равномерное изменение размера шаблона. Опять же, он справится с небольшими отклонениями по длине или ширине.

  То, что вы выберете, будет зависеть от вашего проекта.

  Вырезание вашего проекта

  Как только вы получите контроль над размещением, приступайте к вырезанию проекта.

  Я всегда рекомендую сделать пробный монтаж, и этот проект точно не исключение. При использовании толстой карты вам может потребоваться изменить настройки. Чем толще карта, тем больше вероятность того, что вам потребуется настроить параметры.

  Проблемы, которые могут потребовать решения

  Я решил проверить несколько различных типов картона и картона, чтобы вырезать самый толстый пазл, какой только мог.

  Делая это, я наткнулся на некоторые материалы, которые Scan N Cut не хотел резать. Проблемы включали скручивание коврика в машине из-за веса, а также один случай, когда по какой-то причине после пары проходов моя машина решила, что не пойдет по тому же пути. Это было действительно неприятно!

  Настройки, которые могут помочь

  Вы можете настроить параметры скорости и давления. Если у вас модель CM Scan N Cut, то глубину лезвия можно отрегулировать соответствующим образом. Для CM проверьте, улучшается ли резка нескольких путей и медленное увеличение глубины лезвия в конечном результате. Машины DX будут выполнять несколько проходов автоматически.

  При необходимости можно перейти к скорости 1 (что очень медленно) и отрегулировать давление в соответствии с требованиями. В итоге я остановился на давлении около 5 для более толстой карты. Будьте готовы к тому, что вашему Scan N Cut потребуется выполнить несколько проходов для резки более толстых карт. Чем толще материалы, тем больше проходов он может сделать. Также очень важно убедиться, что ваши материалы прочно прикреплены к коврику.

  Если у вас есть фиолетовое лезвие для глубокой резки, вы можете использовать его как в моделях CM, так и в моделях DX. ты будешь узнайте больше об инструментах здесь.

  Неполадки материалов

  Ниже показана моя катастрофа-головоломка, когда Scan N Cut не следовал той же линии на одном из своих последующих проходов. После ряда попыток я в итоге отказался от попытки разрезать эту ДСП, так как моей машине она НЕ нравилась. Количество проходов действительно портило картину.

  Это ДСП 50pt.

  Эта отделка НЕ ​​крутая

  Еще один картон, с которым у меня возникли проблемы, это красивая жесткая белая карта плотностью 1000 г/м². Когда я купил его, я подумал, что он идеально подойдет для головоломки. Я обнаружил, что это была очень компактная карта, которая была чрезвычайно твердой, что, конечно же, затрудняло ее разрезание… даже ножом Exacto.

  «Правило большого пальца» для Scan N Cut: если вы можете резать материалы ножницами или ножом Exacto, то ваша машина тоже должна их резать.

  Я планирую сделать еще несколько попыток с этой картой весом 1000 г/кв.м, поскольку то, что она вырезала, было очень четким, но не до конца.

  Запечатывать или не запечатывать

  Решил заняться запечатыванием головоломки. Обычно я не запечатываю ни один из своих проектов, но Jigsaw немного пострадает, особенно если он предназначен для маленького ребенка. Кроме того, я полагал, что это добавит еще один уровень прочности.

  Modpodge был первым продуктом, который я попробовал. Используя кисть с поролоновой подкладкой , изображение головоломки было покрыто Modpodge перед его вырезанием. Modpodge оставил несколько выпуклых линий на изображении, когда он высох, однако мне очень понравился конечный результат, поскольку он придавал некоторую текстуру готовому проекту. Теперь кажется, что у головоломки есть столь необходимая дополнительная защита

  Вторым герметиком, который я попробовал, был аэрозольный баллончик с лаком, предназначенным для бумаги. Я распылил картину снаружи, и это было довольно вонючим. На самом деле, он все еще сильно пах, когда я принес его обратно внутрь. Отделка была прекрасной гладкой отделкой, и время покажет, обеспечила ли она достаточно прочную отделку.

  На данный момент я рекомендую Modpodge . Я использовала глянец, но и матовый вполне подойдет.

  СОВЕТ: Я использовал головоломку с крупными кусочками для семейной головоломки. Сначала я подумал, что это будет хорошим подарком для моего маленького 4-летнего внука, так как он хотел бы сделать его вместе со своими братьями и сестрой. Даже с большими кусками, я думаю, это может быть слишком сложно для него.

  Фадж. Мое вырезанное изображение альпаки.

  Вот готовая мозаика моей альпаки, Фадж. Разве он не милый мальчик? Я включил это изображение в качестве опции, чтобы вы могли создать свою собственную мозаику.

  Рекомендации по упаковке подарков и их хранению

  Я сделал пазлы для подарков, а значит, мне нужно было как-то их упаковать. Я купил пластиковые пакеты с застежкой-молнией, которые отлично работали. В пакет включена копия изображения, используемого для головоломки, чтобы помочь в сборке головоломки.

  Пакеты достаточно большие, так что фотографии не нужно складывать. Мои сумки чистые, и фотографии видны, что дает понять, что за головоломка внутри сумки.

  Еще одна идея, которая у меня была, заключалась в том, чтобы сделать дизайн из винила, чтобы придать сумке дополнительный интерес. Можно добавить их имя на сумку. Пища для размышлений.

  Дополнительная информация

  Милый мастер поделился со мной этой ссылкой. Это сайт, на котором вы можете создавать свои собственные пазлы настраиваемого размера. Стоит сыграть.

  Создавайте собственные пазлы

  Дайте мне знать, как вам это нравится!

  Приятного творчества,

  Ниже Фадж фотографирует меня. Он очень любознательный! Что-то вроде деревенского мальчика с соломинкой, свисающей изо рта.

  Присоединяйтесь ко мне на Facebook

  Добро пожаловать в  Create With Sue Facebook  , где вы можете заводить друзей, делиться своими творениями и задавать вопросы для получения дополнительной помощи.

  Присоединяйтесь ко мне в группе Scan N Cut — Let’s Create With Sue на Facebook.

  Буду рад вас там видеть.

  Мольберт Решетка Карточка

  Эту открытку-решетку очень легко сделать, и она доставляет массу удовольствия. В комплекте…

  Подробнее

  Сублимировать без принтера

  Вы всегда хотели знать, как сублимировать без принтера? У меня есть…

  Подробнее

  Легкая подарочная корзина

  Почему бы вам не попробовать сделать эту простую подарочную корзину с помощью Scan N Cut?…

  Подробнее

  Собери свою собственную головоломку! Вот все, что вам нужно – Морошка

  Представьте, как было бы здорово, если бы вы могли создавать свои собственные пазлы с красивыми рисунками от Cloudberries. Ну, угадайте что? Мы сделали это! Мы делимся мини-версиями наших самых эпических пазлов, чтобы вы могли распечатать их и собрать свои собственные пазлы дома!

  Наши шаблоны помогут вам начать работу с простым проектом «собери свою собственную головоломку», который идеально подходит для дождливого дня. Возможно, наши пазлы не будут идеальной огранки или качества, к которым вы привыкли, но мы думаем, что вам будет очень весело попробовать этот поделочный проект, особенно если есть дети или другие любители головоломок-новичков, которые захотят поучаствовать!

  Как сделать свой собственный пазл:

  Создание собственного пазла из 50 элементов «Морошка» в домашних условиях — это не очень высокотехнологичный проект, но для начала вам понадобятся несколько основных деталей.

  Необходимые материалы:

  • Удобное рабочее место с достаточным пространством для подготовки пазла (кухонный стол подойдет!)
  • 1 распечатанный шаблон пазла «Морошка» для верхнего слоя обратная сторона пазла*
  • 1 ножницы
  • 1 флакон клея для рукоделия или ПВА

  * Советы по использованию бумаги и картона см. ниже!

  Готово, набор, пазл!

  Шаг первый:

  Загрузите наши шаблоны головоломок. Заполните очень простую форму ниже, и вы получите ссылку на шаблоны по электронной почте. Проверьте папку нежелательной почты, если они не появляются!

  Шаг второй:

  Приступайте к печати! Выберите любой (или все) из наших шаблонов, чтобы загрузить и распечатать изображение головоломки для верхнего слоя. Подойдет любая бумага формата Letter или A4, но мы рекомендуем использовать более плотную белую бумагу (около 120-140 г/м²) с матовой поверхностью, если это возможно.

  Шаг третий:

  Подготовьте обратную сторону пазла. Это та часть, на которую вы собираетесь наклеить верхний слой. Вы можете использовать любой тонкий картон, чтобы кусочки пазла выглядели немного прочнее. Если вы хотите более толстые и реалистичные пазлы, приклейте две или три такие доски друг на друга. Дайте каждому слою высохнуть, прежде чем наклеивать на него верхний слой. Будьте очень осторожны, чтобы не испачкать этот красивый верхний слой клеем!

  Шаг четвертый:

  Приготовь ножницы и начинай резать кусочки пазла! Используйте пунктирные линии в качестве ориентира для разрезания головоломки. Чем аккуратнее вы будете резать, тем лучше будут сочетаться кусочки! Экологический совет: мы настоятельно рекомендуем вам проявлять творческий подход и повторно использовать бумагу и картон, где это возможно! Вы можете узнать больше о наших усилиях по снижению воздействия на окружающую среду здесь.

  Получите ваши шаблоны здесь!

  Пазлы, которые вы можете распечатать с помощью наших шаблонов:

  Выберите любой из этих пазлов! Все это бесплатно, и вы можете скачать столько дизайнов, сколько захотите!

  Градиент

  Встречайте пазл Градиент от Cloudberries! Это не обычная головоломка, и именно такой она нам нравится. Присоединяйтесь к революции осознанности и проведите часы блаженства с этой головоломкой, которая достаточно красива, чтобы повесить ее на стену или просто оставить на журнальном столике. Купите настоящую головоломку здесь.

  Гора

  Немного авантюриста, а? Посмотрим, сможешь ли ты покорить Гору так же быстро, как наши мастера-головоломки! Он был специально разработан, чтобы его было сложно собрать. Но это не невозможно выполнить, и на самом деле это намного проще, чем кажется — просто следуйте плавным изменениям цвета, и пусть ваша интуиция приведет вас к вершине горы! Купите настоящую головоломку здесь.

  Пикселей

  Сделайте шаг назад от экрана и обнимите свой внутренний квадрат с этой красивой пиксельной головоломкой от Cloudberries! Это новая версия нашей оригинальной головоломки с градиентом, состоящая из 280 отдельных цветных секций, которые нужно собрать вместе. Купите настоящую головоломку здесь.

  Оригами

  У вас есть черный пояс по оригами? Тогда вам понравится эта крутая головоломка из 1000 деталей, вдохновленная Страной восходящего солнца. Мы сложили каждого из этих симпатичных бумажных журавликов, чтобы наша головоломка оригами полетела прямо к вам в руки. Купите настоящую головоломку здесь.

  Все еще не определились? Вот почему вам стоит попробовать наши распечатанные пазлы «Сделай сам»:

  1. Практикуйте свои навыки декоративно-прикладного искусства.



  Этот мини-проект может стать художественной практикой, в которой вы так нуждались! Конечно, это всего лишь вырезание, печать и вставка, но помните — требуется много навыков, чтобы создать аккуратную, воспроизводимую головоломку только из ваших домашних материалов! Это ваш шанс проверить свою изобретательность и креативность.

  2. Сделайте передышку после долгого рабочего дня.

  На сборку одной из наших распечатанных головоломок «Сделай сам» уходит от 40 минут до часа. Если вы хотите быстро, но продуктивно отдохнуть после утомительного дня, включите музыку и соберите свои собственные пазлы! Эти подкасты с головоломками тоже стоит послушать.

  3. Это веселое занятие, которое можно попробовать с близкими, особенно с детьми!

  Это занятие — уникальный способ приобщить детей к декоративно-прикладному искусству, а также дать им возможность потренировать моторику и коммуникативные навыки! Даже фактическое решение головоломок полезно для вас!

  4.

  Восхитительный подарок любви с минимальными затратами!

  Когда дело касается особых случаев, ничто не сравнится с персонализированными подарками. Почему бы не удивить своих близких пазлом, сделанным своими руками? Еще лучше, попробуйте решить головоломку вместе с ними!

  5. Пробный запуск, чтобы узнать, нравятся ли вам головоломки

  Еще одна интересная особенность наших шаблонов заключается в том, что они очень удобны для начинающих — всего 50 штук на дизайн! Если вы новичок в мире головоломок и просто хотите посмотреть, как вы справляетесь, это забавное место для начала. Мы уверены, что вам захочется большего… так что будьте готовы!

  Еще больше необычных головоломок, которые мы сделали:

  Часто задаваемые вопросы

  Нужно ли платить за загрузку шаблонов?
  Нет, мы делимся нашими дизайнами бесплатно! Просто зарегистрируйтесь здесь, чтобы получить свой!

  Сколько шаблонов мне разрешено загружать?
  Мы вышлем вам все четыре дизайна, как только вы зарегистрируетесь.
