Плуг для мотоблока своими руками как сделать: чертежи, видео и советы

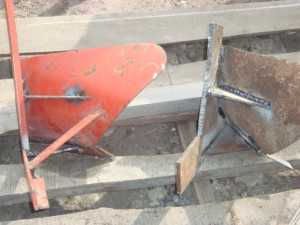

Рисунок 1 — Однокорпусный навесной самодельный плуг.

Перед началом работы по созданию самодельного плуга для мотоблока, нужно тщательно подойти ко всей имеющейся документации. Ознакомьтесь с процессом сначала в теории, затем можно переходить и на практику.

Предупреждаем, что инструменты должны быть профессиональными, тогда они помогут выполнить все работы вручную и на высоком уровне.

Любительский инструмент не подойдет для создания плуга по той причине, что он имеет малую прочность.

Если навыков в подобных делах нет, то сначала побеседуйте со специалистами, которые расскажут как сделать плуг для мотоблока своими руками и опишут основные подводные камни, на которые натыкаются начинающие конструкторы.



После обработки почвы, вы с помощью ручной сеялки для моркови можете посеять семена моркови.

А вот здесь вы узнаете как сделать своими руками газонокосилку.

Конструкция плуга

Разделяются плуги на несколько видов, каждый из которых имеет особенности формы и конструкции.

  • однокорпусные;
  • роторные;
  • оборотные.
Рисунок 2 — Пример, как выглядит  самодельный плуг для мотоблока.

Однокорпусный плуг для мотоблока самый простой по своей конструкции, чертежей для этого вида изделий очень много. Он подойдет для начинающих кузнецов, ведь делать его просто.

Самодельный оборотный плуг для мотоблока интересен тем, что вверху корпуса есть загнутое перо, благодаря чему у садовника есть возможность при обработке сразу переворачивать землю. Это изделие отлично подойдет для твердой земли. Такой агрегат сумеют сковать только профессионалы.

Самая сложная конструкция – роторный плуг. Он больше всего походит на культиватор из-за наличия нескольких лемехов, которые крепятся на одной оси. При обработке почвы ось проворачивается, и благодаря этому проворачивается целый пласт почвы.

Делать плуги мы научились, теперь давайте попробуем изготовить прицеп для мотоблока своими руками.

А заглянув сюда вы сможете узнать какого лучше производителя купить ручную сеялку для моркови.

Здесь вы найдете подробную информацию о том, как сделать сеялку для газона своими руками.

Как сделать плуг своими руками

Нужно учитывать, что без чертежа вы плуг сделать не сможете. Чертежи самодельного плуга для мотоблока смотрите в конце статьи в разделе фото. Нужно точно соблюдать все инструкции и внимательно читать параметры. Ведь малейшая помарка может существенно сказаться на характере плуга. Начнем с однокорпусного мотоплуга, который сделаем своими руками.

Рисунок 3 — Чертеж однокорпустного самодельного плуга.



Лемех

Рисунок 4 — Чертеж однокорпусного плуга.

Для создания рабочих элементов плуга отлично подойдет сталь толщиной в 3-5 миллиметров. Сначала рекомендуется поработать над съемным лемехом, лучший материал для него – это диск от циркулярной пилы (легированная сталь 9XC).

За неимением, можно использовать рядовую, не подлежащую термической обработке сталь, для среза пласта земли. Режущая часть лемеха должна отбиваться на наковальне, а затем затачиваться, как и рабочая часть косы.



Отвал

Когда лемех готов, можно начинать изготавливать отвал. Здесь в качестве материала отлично подойдет труба с диаметром 0,5 метров, толщина стенок не должна превышать 5 миллиметров. Заготовка отвала вырезается при помощи газового резака, по готовому шаблону (шаблон сделайте из плотного картона). А далее она доводится до кондиции на наковальне, а затем на точильном станке.

Рисунок 5 — Чертеж отвала плуга для мотоблока.

Сборка плуга

Рисунок 6 — сборка плуга с указанием угла лемеха.

Что бы собрать детали плуга к мотоблоку в единую конструкцию, рекомендуем выполнить эту операцию сперва на макете. Из толстого картона вырежьте соответствующие детали и склейте между собой, придерживаясь необходимого угла:

  • угол альфа 25° — 130°  в разных частях корпуса;
  • угол гамма 42° — 50°.

Если макет из картона сооружен правильно и выдержаны все параметры, можно приступать к работе с плугом.

После отделки лемеха, отвала и вспомогательных деталей для крепления, потребуется стальной лист (толщина 2-3 мм, площадь 500х500 мм). Делаем отступ по краям в 40 мм, выравниваем, что бы угол гамма был нулевым. Под углом альфа 25°, используя клинья, на лист прикладываем лемех и делаем точечную приварку с 2-х сторон.

Щиток стойки так же стыкуем с лемехом. Стык происходит в вертикальном положении, край щитка заходит за край лемеха на 5-8 мм. Щиток должен находится выше, чем лезвие лемеха (выше стального листа) на 6-10 мм. Отступ нужен для беспрепятственного подрезания лемехом грунта.

Отвал с лемехом стыкуется плотно, без зазоров. Их конструкция должна составлять одно целое. Угол между лезвием лемеха и верхним обрезом отвала должен быть в пределе 6-8°.

Рисунок — 7  Чертеж деталей плуга.Рисунок 8 — Крепление лемеха плуга.

Если крепление лемеха с отвалом не совпадает по параметрам, то отвалу придают нужный угол молотком. После подгонки, отвал сзади схватывается с лемехом и боковым щитком сваркой. После, боковой щиток сваривается с распорной планкой и пластиной основания. В конце к пластине прихватываются упорные уголки для лемеха.

После точечного сваривания, осмотрите плуг, если все необходимые параметры выдержаны, сваривайте капитально. Стальной лист, что был приварен к плугу, отделите от корпуса с помощью болгарки или молотка и зубила. Дайте конструкции остыть и после зачистите все сварные швы. Поверхность лемеха и отвала очистите наждачной бумагой.

Настройка плуга

Производится настройка в несколько этапов. Но сначала нужно подкрутить гайки на креплении, но при этом полностью их не затягивать. Затем необходимо осуществить фиксацию агрегата с креплением серьгой мотоблока, использовав при этом два металлических штыря. Все можно переходить к настройке, она выполняется в несколько действий:

  1. Мотоблок ставят колесами на ровную поверхность и проводят балансировку;
  2. При помощи специальных болтов выставляется угол наклона плуга. Учтите, что «пятка» плуга при этом должна быть параллельна поверхности грунта;
  3. Теперь мотоблок можно снимать и ставить на землю. Руль должен находиться на уровне поясницы пахаря;
  4. Последний этап настройки – это оценка правильной конфигурации.

Видео

Видео самодельный плуг для мотоблока.

spectechzone.com

Как сделать плуг для мотоблока своими руками?

Содержание

Плуг – это сельскохозяйственное орудие труда для вспашки земли с металлическим лемехом. Эволюция передвижения этой установки прошла путь от тяговой силы в виде человека, быка и лошади до трактора. Главное назначение этого орудия – перевернуть и разрыхлить верхние слои земли, чтобы облегчить процесс посева. Кроме того, лемех без труда срезает сорняки, запахивая их в землю.

Мотоблок с плугом может выполнять сразу несколько функций: пахать, косить, окучивать. При этом все чаще возникают вопросы о том, какой агрегат лучше. Установить плуг промышленной сборки или попробовать собрать  плуг для мотоблока своими руками.

Разновидности плуга

Традиционно, в зависимости от специфики, модели этих устройств можно разделять по таким принципам:

Установленный тип рабочих органов:

  • дисковый плуг;
  • лемешной;
  • роторный;
  • безотвальный;
  • комбинированный.

Лемехи при этом бывают трех видов: цилиндрические, полуцилиндрические и винтовые. Для самодельного варианта лучше выбирать цилиндрическую форму. Безотвальные агрегаты получили широкое распространение на сухих, склонных к эрозии почвах.

Плуг на мотоблок оборотный

По роду используемой тяговой силы агрегаты делятся на:

  • конные;
  • канатные;
  • тракторные.

Тракторные, в свою очередь, бывают:

  • навесных;
  • прицепных;
  • полуприцепных конструкций.

По количеству рабочих органов устройства могут быть:

  • однокорпусные;
  • двухкорпусные;
  • многокорпусные.

Кроме того, плуги могут быть предназначены для гладкой или бороздной пахоты общего или специального назначения.  А по операциям, доступным при работе с пластом земли и вариациям в креплении плуга на мотоблоке они делятся на оборотные и обычные.

к меню ↑

Подготовка деталей  и сборка самодельного плуга к мотоблоку

У этой модели множество модификаций, чертежей и приверженцев. Плуг мотоблока для чайников обычно описывает устройство однокорпусного плуга. Для его изготовления не нужны специальные инструменты или навыки. Справиться в этой моделью сможет даже новичок в машиностроении.

Однокорпусный поворотный плуг на мотоблок


к меню ↑

Однокорпусный

В первую очередь нужно запомнить, что самодельная конструкция должна быть разборной. Перед каждой вспашкой вы сможете снять диск или лемех и заточить его. Во-вторых, свой диск к своему собственному агрегату для мотоблоков лучше всего брать от дисковой циркулярки (пилы из легированной стали).

Чтобы сделать отвалы вам понадобятся вальцы и сталь толщиной до 4 мм. Вырезаем сваркой или обычными ножницами форму, и просто на вальцах выгибаем в форме цилиндра. Есть вариант, когда отвалы можно сделать из куска трубы или баллона, диаметром от 500 до 600 мм, с толщиной не более 5 мм.

Для этого форму нужно вырезать сваркой, затереть наждаком, а при необходимости, как в том давно забытом анекдоте, тщательно довести до ума молотком. Потом нужно будет изготовить другие части будущего агрегата.

Таким образом, по чертежам нужно изготовить 6 частей:

  • стальной лемех или диск;
  • распорную пластину;
  • боковой щиток для стойки;
  • пластину для основания самого плуга;
  • полевую доску с углом 30Х30 миллиметров;
  • трубу для стойки 42 мм в диаметре.

Самодельные плуги на мотоблок

Затем при помощи клиньев устанавливаем готовый лемех (на вспомогательный лист), крепим двухточечной сваркой, и стыкуем стойку с боковым щитком так, чтобы щиток оказался выше лемеха на 7-9 мм, а края щитка заходили за края лезвия на 6-7 мм. Все части снова привариваются друг к другу.

Затем нужно приварить отвал так, чтобы он с лемехом стал единой целой поверхностью.  Если угол между отвалом и лемехом будет больше 7 градусов, делали нужно доработать молотком. Итак, отвал приварен к лемеху, лемех к боковому щитку. Теперь крепим боковой щиток сначала к  пластине основания и затем к распорной планке.

В последнюю очередь к пластине основания привариваются углы лемеха. Затем отделяем вспомогательный лист, зачищаем следы сварки, а лемех с отвалом шлифуем шкуркой.
к меню ↑

Двухкорпусный

Двухкорпусный плуг для мотоблока нужен для обработки больших площадей. Кроме того, сделанный своими руками, он может выполнять сразу несколько функций – вспахивать и бороновать землю. Сцепка нескольких рам с разными инструментами позволяет создавать различные модификации моделей по готовым чертежам.
к меню ↑

Роторный

Роторный или ротационный плуг для мотоблока – это вообще отдельная тема. Самый новый и неожиданный вариант агрегата, который можно прицепить к мотоблоку. Поворотный механизм ротационного устройства обеспечивает легкую работу на трудных землях, поросших в глубину корнями.

Устройство роторного плуга

Конструкция из нескольких лемехов, прикрепленных к одной оси, позволяет обрабатывать даже труднодоступные участки огородов на глубину до 30-ти см. При этом, вопрос о том, как правильно пахать ротационным устройством вообще не стоит – им пользоваться проще, чем обычным агрегатом.
к меню ↑

Как настроить плуг на мотоблоке: установка, крепление, регулировка

Устанавливать готовое орудие на мотокультиватор нужно при помощи гаек. Но, вначале для удобной регулировки их не стоит полностью затягивать. Потом с помощью двух стальных штырей фиксируем агрегат на крепежную серьгу. Теперь установленный агрегат можно регулировать.

Отрегулировать готовый агрегат важно для того, чтобы качество вспашки было максимально хорошим. Для этого, в начале, нужно отбалансировать высоту мотоблока, а при помощи болтов выставить и закрепить угол наклона аппарата параллельно земле.

Отрегулированный агрегат ручками доходит до пояса. Регулировка плуга мотоблока заканчивается проведением контрольной вспашки, при которой расстояние между отвалами земли не больше, чем 8-10 см.
к меню ↑

Испытания самодельного плуга для мотоблока (видео)


к меню ↑

Как пахать мотоблоком с плугом?

Когда настройка плуга окончена, и пора вспахать землю, нужно учитывать разницу между работой обычного плуга и оборотного. Два лемеха, которыми обладает оборотный плуг для мотоблока, работают одновременно, в отличие от обычного, в котором зеркально установленный верхний лемех, пока пашет первый, просто отдыхает.

Пахать плугом в свал или вразвал удобнее обычной конструкцией. Вспаханный методом гладкой вспашки пласт земли – это заслуга оборотного механизма аппарата. Сцепка оборотного агрегата к трактору – это трехточечная навеска.

Например, очень хорошо зарекомендовали себя различные варианты и модели оборотных плугов Зыкова для мотоблока Салют. Этот универсальный агрегат можно установить практически на любой мотоблок или мотокультиватор. Но о том, как сделать самодельный агрегат Зыкова мы расскажем уже в другой статье.
