Как сделать оконную раму своими руками чертежи

Деревянное окно своими руками и пошаговая инструкция для чайников

Конечно пластиковые окна давно завоевали наши с вами сердца. Однако для бюджетного способа замены окон подойдет именно деревянная рама. А если вы решили проводить такие ремонтные работы у себя на даче или-же на веранде, то деревянные окна можно сделать своими руками. Когда я пристроил веранду к своему дому, то сразу решил ее застеклить и вариант с пластиковыми окнами мне не подходил. Конечно производственные станки собирают оконные рамы намного лучше и быстрее, но ведь всегда хочется сделать что-то своими руками. А вот если соблюдать все правила обработки деревянного материала и технологию соединения частей, то вполне можно добиться хороших результатов. Сегодня мы рассмотрим пошаговую инструкцию по изготовлению деревянных окон.

Изготавливаем деревянный короб

Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.

Важно! Если вы решили экспериментировать, то не стоит сразу приобретать дорогие материалы. Вполне возможно, что у вас ничего не получится и древесные элементы будут испорчены.

Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:

  • Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
  • Стеклорез
  • Электрорубанок
  • Стамеска и молоток

Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:

  1. Для своего окна я выбрал доску размером 150х50 мм
  2. Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
  3. После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов

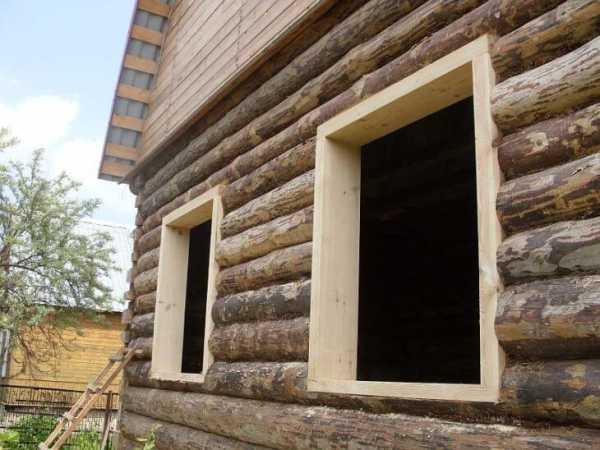

  4. Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками

Важно! Все щели необходимо задуть монтажной пеной. При таком закреплении подвижность дерева при температурном перепаде не учитывается.

Деревянный короб стоит – делаем раму

Деревянные окна своими руками

Пошаговая инструкция по изготовлению рамы для окон своими руками зависит от того, какое окно вы ходите сделать. Я изготавливал одностекольный профиль с 2-умя пазами:

  • Оконная рама делается из деревянного бруса, размер которого зависит от самой конструкции окон. Я использовал деревянный брус 6х4 см, но вы можете взять и большие размеры
  • Если оконный профиль будет двухстекольный, то конструкция будет иметь на 1 паз больше – 2 пазика для стекол и 1 для закрепления в короб
  • Профиль изготавливается при помощи фрезера или электрорубанка – стекло я выбрал 4 мм, а штапик – 10 мм
  • Для того, чтоб собрать детали их нужно обрезать. Для получения 90 градусов, обрезаем края наискось, то есть по 45 градусов. Саморезы следует использовать для качественного закрепления и неподвижности

Мне как новичку в этом деле не сразу было понятно, как происходит весь процесс. Инструкции по изготовлению деревянных окон, для меня были написаны будто на непонятном языке, но купив все необходимые материалы и инструменты, я начал работу. Рассмотрев все чертежи и фото, которые без проблем можно найти на просторах интернета, оказалось, что изготовление деревянного окна своими руками, не такое уж и трудное занятие.

Важно! Еще совсем недавно обналичка использовалась для скрытия изъянов при монтаже деревянных окон или их теплоизоляции. Сейчас же обналичка играет не только практическую, но и декоративную роль. Обналичка подходит для деревянных домов и используется только для них. Она может быть резной или напоминать образы животных – все зависит от фантазии мастера.

Осталась самая малость – вставляем стекла

Делаем деревянные окна своими руками

Самое главное в этом процессе – точный выбор размеров стекла. Благодаря этому не создаются мостики холода, а стекла качественно прилегают к деревянной оконной раме. Отклонения в 1 мм, могут уже иметь негативные последствия – а нам это не нужно.

Важно! Не забывайте про технику безопасности во время нарезки стекла. У вас обязательно должны быть перчатки для защиты рук и очки – защита от стеклянной крошки просто необходима.

Резать стекло нужно алмазным стеклорезом, а для полировки краем подойдет мелкозернистая наждачная бумага. Техника нарезания очень проста. Достаточно запастись линейкой, которая будет длиннее стекла и вдоль нее вести стеклорезом. Перед тем, как промазать края герметиком нужно приложить стекло для примерки. Если все удачно, то на пазы наносится герметик, после чего стекло окончательно вставляется в раму. После этого используем штапик – он должен зацепить и раму, и стекло, после чего зафиксировать его при помощи тонких гвоздей. Если шпапики будут шире, то фиксируйте их саморезами – выбирайте тонки крепежи.

На этом изготовление деревянных окон своими руками полностью завершено и остается только одно: размещение деревянных окон в подготовленных коробах. Мне это действие не понадобилось, но если вы все-таки решили устанавливать, то:

  1. Вставляем конструкцию в блок и фиксируем в пазах
  2. С помощью саморезов закрепляем раму – элементы должны пройти сквозь него прямо в стену
  3. Все щели задуваются с использованием монтажной пены и ждут ее полного высыхания
  4. В дальнейшем вы можете оформлять откосы своими руками самым удобным для вас способом. Но для деревянных конструкций все привыкли использовать штукатурку, так как пластиковые откосы не будут смотреться гармонично

Обновление старой деревянной конструкции

Восстанавливаем старые окна своими руками

Хочется затронуть еще один немаловажный вопрос: как обновить старые окна из дерева своими руками? Несмотря на все дефекты, которые появляются на деревянных конструкциях спустя долгие годы, они остаются очень крепкими и прочными. Поэтому не всегда появляется желание менять старые оконные конструкции и тратить на это большие деньги.

Обычно реставрация деревянных окон своими руками подразумевает установку уплотнителей и покраску рам, однако в некоторых случаях требуется более трудоемкий процесс. При появлении щелей между деревянной рамой и коробом следует использовать уплотнители. Можно применить резиновые, поролоновые или из поливинилхлорида. А вот если образовался перекос, то закрыть или открыть створку на окнах, становится настоящей проблемой. Для того чтоб исправить ситуацию, можно попробовать 2 способа: для начала проверьте петли – возможно они осели и достаточно просто найти для них новое место или же состругать лишнее с помощью рубанка. Дело в том, что древесине свойственно набухать и поэтому могут существовать места, которые необходимо со временем корректировать.

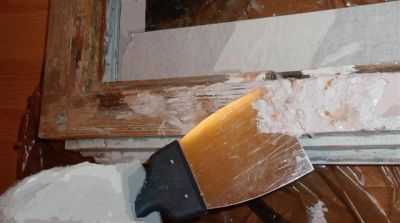

Очень часто, окна не закрываются из-за банально толстого слоя нанесенной краски. Для этого необходимо с помощью наждачной бумаги убрать лишние слои ЛКМс деревянных конструкций. Однако самой страшной проблемой может показаться гниль на определенных участках. Как ни странно, этому есть обычное решение: с помощью стамески нужно вырезать испорченный участок, лучше будет если вы захватите еще и немного пригодного материала. Появившееся углубление промажьте эпоксидкой или столярным клеем, после чего вставьте новый материал и закрепите его. Когда клеящий раствор высыхает, вся поверхность обрабатывается с помощью шлифмашинки. Окончательным решением будет вскрытие рамы лаком или окрашивание с помощью ЛКМ.

Делаем деревянные окна самостоятельно

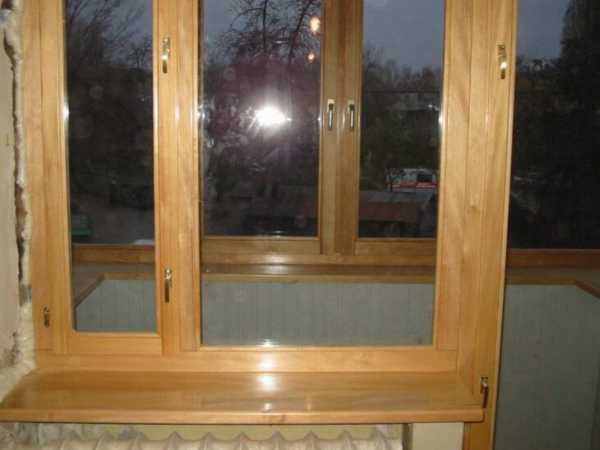

Как видите ничего страшного в изготовлении новых деревянных конструкций или обновлении старых деревянных окон нет. Для того чтоб произвести все работы самостоятельно, достаточно изучить технологию, а также запастись необходимыми инструментами и деревянными материалами. Выбрав подходящую древесину, у вас получится самим соорудить оконную конструкцию и в дальнейшем провести остекление своей дачи или веранды, а возможно и летней кухни.

Также рекомендуем к прочтению:

Нет похожих материалов.

Оконная рама из древесины своими руками

  • Подготовка к изготовлению
  • Как сделать коробку
  • Изготовление рамы

Сегодня пластиковые окна почти вытеснили деревянные. Конечно, производство последних не прекратилось полностью, даже можно констатировать, что оно постепенно расширяется, и в самое ближайшее время можно ожидать его ренессанс, однако окна из древесины уже перешли в более высокую ценовую категорию.

Чертеж оконной рамы.

Изделия, ни в чем не уступающие пластиковым, но значительно превосходящие их по экологичности, и стоят гораздо выше. Исходя из соображений экономии, многие интересуются, как сделать оконную раму своими руками и сможет ли самостоятельно сделанное окно стать полноценной заменой изготовленному производственным способом изделию.

Подготовка к изготовлению

Следует сказать, качественно сделать коробку и раму получится, в первую очередь, у того, кто умеет обращаться со столярным инструментом и подходит к выполнению работы с должной ответственностью.

Большей части начинающих домашних мастеров не удастся сделать оконную раму своими руками так, чтобы она не уступала заводской, но на первых порах можно изготовить окно для дачи или мастерской, другими словами, отточить мастерство на «второстепенных» объектах. Зачастую там окна небольшие, одностворчатые или глухие.

Если не пасовать и решительно подойти к делу, то окажется, что все очень просто.

Окно состоит всего-то из 4-х элементов:

Главная сложность заключается в том, что для его создания необходимы:

  • выбор подходящего материала;
  • точная разметка и качественная обработка заготовок;
  • аккуратная сборка окна.

Рисунок 1. Г-образный профиль коробки.

Если аргументы «за» перевесили доводы «против», то можете приступать к изготовлению своей первой оконной коробки с рамой.

Для работы вам понадобятся:

  • сосновая доска 150 х 50 мм;
  • бруски из сосны 50 х 50 мм;
  • деревянные шканты;
  • дрель;
  • ножовка по дереву или циркулярка;
  • киянка;
  • рубанок или его электрический аналог;
  • ручная фрезерная машинка или стамеска;
  • оконные уголки;
  • саморезы;
  • угольник, рулетка, карандаш;
  • столярный клей.

Первоочередная задача – приобрести достаточно высушенную и ровную древесину. Выбирайте сосну, так как она – недорогой и легкий в обработке материал. Доски и бруски нужно просушивать еще в течение 10-12 дней без всякого ускорения процесса сушки, но под навесом, чтобы спрятать их от дождя и солнечных лучей. Если материал требует доработки, обработайте его рубанком.

Вернуться к оглавлению

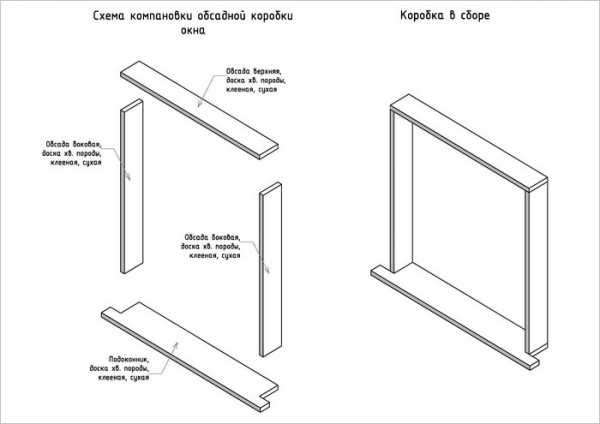

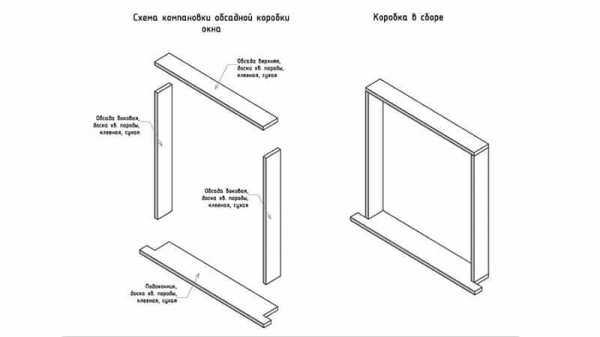

Как сделать коробку

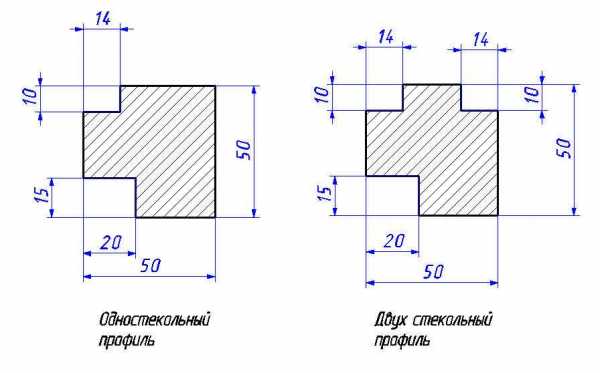

Рисунок 2. Профили для окна с одним стеклом и для окна с двумя стеклами.

Вначале изготавливается оконная коробка. Ее высота и ширина должны быть меньше проема на 4-5 см. Это облегчит ее монтаж и последующую тепло- и гидроизоляцию. Делая разметку на досках, пользуйтесь угольником. Сделайте в них фрезером или электрорубанком выборку под раму, как показывает схема (рис. 1). Отрежьте доски по нужным размерам.

Соединение вертикалей и горизонталей коробки делается в «шип-паз» (шипы вырезаются на перекладинах). Делая шипы и пазы, будьте внимательны, так как от вашей точности зависит прочность всей конструкции. При разметке и обрезке деталей коробки учитывайте размеры сделанной на заготовках выборки. Шипы и пазы вырезаются фрезером, но он есть не у всех, поэтому можете воспользоваться ножовкой, киянкой и хорошо заточенными стамесками.

Соберите коробку на верстаке или другой плоской поверхности. Проверьте углы угольником. Измерьте 2 диагонали, если оба значения длины одинаковы, коробка собрана правильно. Стяните коробку саморезами и просверлите 4 отверстия под шканты.

Выкрутите саморезы, разберите заготовки, смажьте шипы, пазы, шканты клеем и снова соберите конструкцию воедино. Вставьте шканты, еще раз проверьте прямоугольность коробки и стяните ее крепежом окончательно. Можете укрепить конструкцию оконными уголками. Пока отставьте ее в сторону.

Вернуться к оглавлению

Изготовление рамы

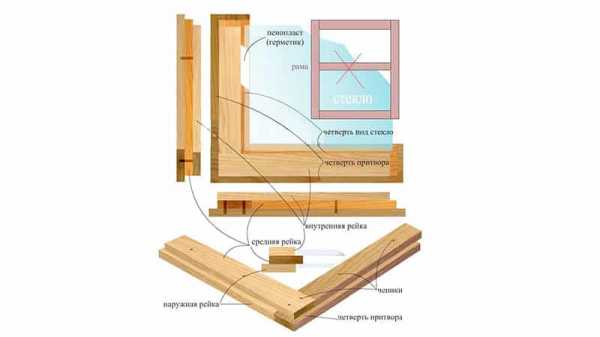

Схема сборки оконной рамы.

Оконная рама обладает более сложным профилем. Как она выглядит в сечении, показывает следующая схема (рис. 2). Выборка 15 х 20 мм делается под коробку. Выборки 10 х 14 предназначены для стекла и штапика. Размеры рамы должны быть меньше внутренних габаритов коробки на 1 мм с каждой стороны. Это позволит компенсировать разбухание древесины при повышенной влажности.

Если соединения «шип-паз» и установка шкантов при изготовлении коробки были желательным условием, так как ее можно жестко закрепить при установке в оконный проем, то для рамы эти элементы конструкции являются обязательными. Открывающаяся створка подвергается более интенсивным нагрузкам, и ее недостаточная жесткость может привести к перекосу.

Как видно из схемы, бруски можно подготовить либо для двойного, либо для одинарного остекления. Сделайте на них соответствующую выборку и разрежьте бруски по выбранным размерам ширины и высоты рамы. Подготовьте шипы и пазы. Соберите раму в одно целое. Проверка правильности сборки осуществляется так же, как и при изготовлении коробки. Сделайте отверстия для шкантов, разберите раму и смажьте все контактирующие поверхности клеем. Соберите рамку, проверьте углы, забейте киянкой шканты, стяните рамку саморезами.

Нужно добавить, что крепеж следует вкручивать в заранее подготовленные отверстия несколько меньшего, чем сечение саморезов, диаметра.

Древесина пропитывается олифой или другими составами.

Рама вставляется в коробку. После этого проверяется, насколько правильно собрана вся конструкция. Устанавливаются навесы, окрашиваются поверхности, вставляются стекла и набивается штапик. Коробка крепится в проеме без рамы. Она навешивается после фиксации короба.

Описан самый простой способ изготовления окна, однако задача не усложнится, если, делая коробку, в ее нижней перекладине с внешней стороны вы сделаете выборку для установки отлива (тогда влага не будет попадать в пространство между ним и доской), а с внутренней – для подоконной доски (это обеспечит дополнительную жесткость крепления подоконника).

Можно добавить, что профиль рамы можно собрать из полос фанеры разной ширины и толщины. Между собой они склеиваются и стягиваются саморезами. Такой способ пригодится тем, у кого нет необходимого инструмента для обработки деревянного массива.

Showcase Okna Body

  • Как самому сделать окна из дерева

    Современные окна по большей части представляют собой стеклопакеты, состоящие из сборных панелей. Эти окна отличаются удобством использования, но имеют и некоторые недостатки. Так, например, если случайно будет разбито одно из стекол, заменить его будет совсем непросто, особенно, если оно имеет нестандартный размер. К тому же компании, выпускающие стеклопакеты, часто закрываются, а многие модели, когда приходит время замены стекла, оказываются снятыми с производства.

    Тем, кого интересует, как самому сделать окна из дерева, фото и подробные инструкции, размещенные на этой странице, очень пригодятся. На фотографии, показанной ниже, изображен самый настоящий самодельный стеклопакет, для изготовления которого не требуется ни особых умений, ни существенных финансовых вложений. Если в таком стеклопакете разобьется стекло, замену ему можно будет легко найти в любом строительном магазине, а если между стеклами будет собираться конденсат, то достаточно будет сменить герметик и пополнить влагопоглотитель.

    Стеклопакеты, имеющие воздушный зазор, не заполненный каким-либо благородным газом, за счет циркуляции воздушных потоков между стеклами несут существенные конвективные потери. Благородные газы имеют большую массу, что значительно замедляет диффузию. Но зато газ по мере старения стеклопакета имеет тенденцию теряться, а в пакете, заполненном воздухом, можно добавлять влагопоглотитель и менять герметик, не имея специальных приспособлений.

    Изготовление короба из дерева

    Наиболее распространенным материалом, из которого изготавливаются деревянные рамы для окон, является сосна, которая на сегодняшний день считается самой практичной, недорогой и доступной древесиной. Разумной заменой сосновой древесине является древесина дуба, но мастерам, первый раз в жизни изготавливающим деревянные окна, лучше все же выбирать менее дорогие породы деревьев. Деревянные брусы для деревянных окон обязательно должны быть высушены по всем правилам, а кроме того, на них не должно быть ни сучьев, ни трещин или других повреждений. Важно помнить, что короба, когда их закрепляют в проеме окна, берут на себя главную механическую нагрузку. Если для изготовления всех элементов будет использоваться клееный брус, то его прочности будет достаточно, чтобы противостоять деформирующим нагрузкам.

    Инструменты для работы, которые будут необходимы

    Если, например, для изготовления короба будет использоваться доска 150х50 мм, то в заготовках для него нужно будет проделать паз глубиной 15 мм в виде буквы Г. Для блока потребуется изготовить четыре заготовки, а затем соединить их при помощи клея (лучше всего, столярного), а дополнительно просверлить в нужных местах отверстия и вставить трехсантиметровый стержень из дерева, который будет обеспечивать соединению под прямым углом неподвижность и необходимую жесткость.

    Готовый короб неподвижно закрепляют в подготовленном оконном проеме. Для этого в стене следует просверлить отверстия, вбить дюбели и саморезами закрепить готовую конструкцию. Если между готовым блоком и стенами останутся промежутки, их нужно загерметизировать строительной пеной. Следует помнить, что при монтаже короба не учитывается подвижность, которую он может приобретать при температурных перепадах.

    Изготовление рамы из дерева.

    Главной особенностью представленного здесь проекта является оконный переплет, распирающий стекла и обеспечивающий свободное место для уплотнителя и деревянных штапиков, удерживающих стекло.

    Для тех, кто собирается изготавливать окна своими руками из дерева, чертежи, представленные на этой странице показывают, как сделать раму для десятимиллиметровых штапиков, которые будут надежно удерживать четырехмиллиметровое стекло. Зазор между стеклами составляет около 1 см, при этом металлических деталей, распирающих их, не использовано. Следует учитывать, что уплотнитель для деревянных окон, ширина которого равна ширине стекла, будет не самым лучшим вариантом для такой конструкции: лучше, если поперечное сечение уплотнителя будет равняться сечению паза.

    Изготовление коробки для окна

    Наилучшим уплотнителем будет материал, который не страдает от воздействия солнечных лучей. Часто для этого применяют уплотнитель из силикона, но нельзя не отметить, что он подходит для таких целей не лучшим образом, поскольку трудно удаляется с поверхности стекол. Можно изготовить раму из сосновой древесины, а можно использовать древесину белого дуба или другие заготовки. Перед порезкой материала для оконной рамы следует тщательно измерить периметр оконного проема и увеличить полученный результат еще на 10%.

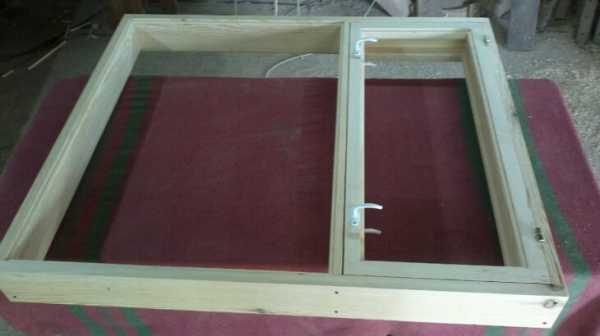

    Сборка деталей рамы.

    Чтобы собрать изображенный здесь переплет, нужно будет распиливать материал под углом. Соединения, состоящие из пазов и шипов, держат конструкцию крепче, но для уплотнителя лучше подходят непрерывные пазы. Для соединений частей рамы между собой лучше всего использовать шурупы с плоской шляпкой и крупной резьбой. Винты с плоскими шляпками лучше всего утопить в специальные отверстия.

    Сборка оконной рамы своими руками

    Порезка стекол.

    Процесс порезки стекла по сути не является сложным, но важно учитывать некоторые его нюансы. В первую очередь следует позаботиться о соблюдении техники безопасности: надежно защитить от возможных неожиданностей глаза и руки. Стекло должно быть прочным и совершенно целым. Перед резкой стекло тщательно очищают, а затем смазывают небольшим количеством жира.

    Опытные мастера советуют всегда резать стекло за один рез. При нажатии на стекло раздается звук, после чего стекло сдвигают на самый край рабочей поверхности и нажимают на него. Чтобы изготовить такой стеклопакет, как здесь рассматривается, нужно производить замеры с точностью до миллиметра.

    Края стекла после резки обрабатывают для полировки наждачной бумагой.

    Сборка оконной конструкции.

    Сначала стекло для примерки вставляют в раму, а затем вынимают и кладут на его место герметик. Стекло помещают назад в раму и устанавливают штапики деревянные для окон, а затем красят окно и оборудуют его ручками.

    При присоединении штапиков винты нужно затягивать медленно, начиная от их середины. Это нужно для того, чтобы на хрупкие углы рамы не оказывалось чересчур сильного давления.

    Исходя из того, что окно должно в случае надобности легко поддаваться ремонту, закрашивать шляпки использованных винтов не следует, но многие предпочитают, чтобы они не были видны. Идеального способа скрыть винты пока не найдено, поэтому каждый выбирает то, что ему больше всего подходит.

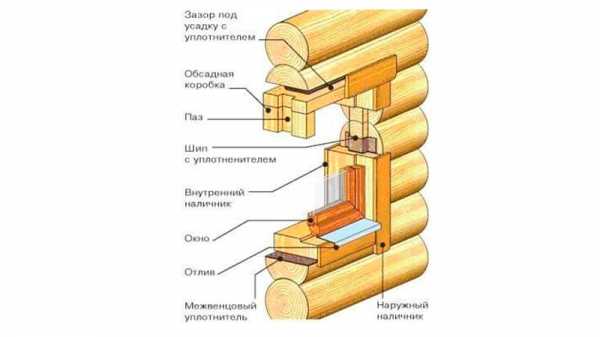

    Устанавливаем оконную раму в дом из бруса

    Между стеклами необходимо поместить осушитель. Для этого вверху оконной створки добавляют отверстие, которое позднее законопачивают деревянным штифтом. Если под рукой есть компрессор, можно заполнить промежуток между стеклами сухим воздухом. Штифты красят краской до монтажа окна и повторяют эту процедуру после него.

    Окно, о котором здесь говорится, не запотевает даже через год, а если понадобится заменить стекло, то это не вызовет слишком больших сложностей. Такие окна можно устанавливать даже в помещениях с большой влажностью (то есть, в ванной или на кухне).

    Дополнительные сведения.

    Отверстия для винтов можно закрыть декоративными ручками. При использовании стандартных винтов можно также выскоблить краску из их канавок.

    Для надежной герметизации опытные мастера вставляют стекло, нанеся предварительно на места его стыков с конструкцией герметик. Чтобы окно было более устойчивым к погодным условиям, можно после высыхания герметика нанести поверх него оконную шпатлевку. Важно знать, что некоторые современные шпатлевки могут трудно удаляться со стекло, поэтому гораздо легче работать с традиционными оконными шпатлевками.

    Рекомендуем ткже ознакомиться с материалом — деревянные окна со стеклопакетами .

    Красить окна лучше всего через несколько дней после того, как нанесена шпатлевка.

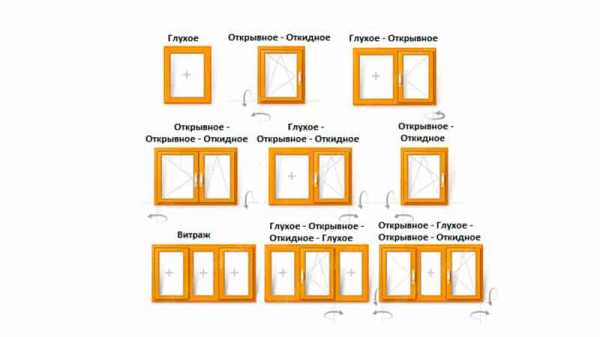

    Варианты деревянных окон

    Как изготовить ламинированные пластиковые окна

    Для изготовления ламинированных оконных блоков применяют специализированные технологии. На профиль из пластика наносится специальная пленка, которая прикрепляется к поверхности при помощи клея. Пленка представляет собой несколько слоев с тиснением на ее поверхности, а чтобы нанести ее на пластиковую поверхность, необходимо воспользоваться ламинирующим оборудованием.

    Ламинирование нужно не только для того, чтобы окна выглядели более эстетично: таким образом они становятся более устойчивыми ко всевозможным атмосферным явлениям и долговечными и остаются предельно простыми в уходе. Существует пленка, поверхность которой напоминает натуральную древесину. На такой декоративной пленке практически не видны пыль и грязь, поэтому пластиковые окна, ламинированные под дерево, фото которых можно увидеть ниже, отличаются невероятной практичностью.

    У ламинированных оконных блоков существует довольно много достоинств. В первую очередь следует отметить, что они достаточно устойчивы к механическим воздействиям, поскольку поцарапать пленку ПВХ намного сложнее, чем краску. Кроме того, такая пленка достаточно долго сохраняет отличный внешний вид: с покрытием «под дерево» алюминиевые окна и любые другие оконные конструкции способны хорошо выглядеть даже после нескольких десятков лет эксплуатации. Более подробно об алюминиевых окнах .

    Кроме этого, покрытые пленкой окна устойчивы к колебаниям температуры и к погодным условиям. Конструкция, покрытая пленкой ПВХ не чувствительна к атмосферным осадкам, а сама пленка сохраняет свой цвет даже под длительным воздействием солнечных лучей.

    Еще одно неоспоримое преимущество ламинирования пленкой ПВХ — это широкий ассортимент ее цветов и текстур, среди которых найдется подходящий вариант для любого случая.

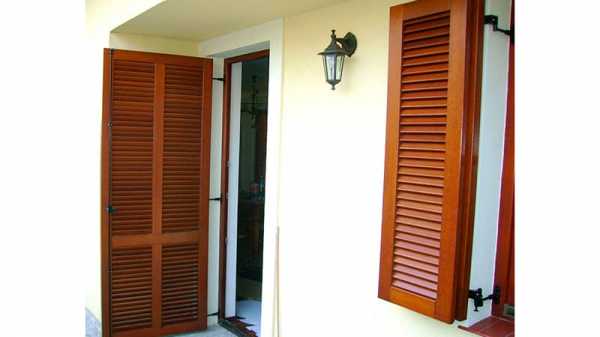

    Оконные ставни из дерева

    После установки ставен помещение становится дополнительно защищенным от холодов и атмосферных явлений. Деревянные ставни на окна, фото которых можно посмотреть в конце страницы, делают наружными или внутренними, а по структуре — одно- или двухсторчатыми, щитовыми или филенчатыми. Изготовить такие ставни самостоятельно может любой желающий.

    Вариант дизайна ставен на окна

    Что потребуется для изготовления ставен

    Чтобы изготовить оконные ставни из дерева, понадобятся доски шириной 100-200 мм и толщиной более 20 мм. Наиболее подходящими считаются шпонированные доски из древесины твердолиственных деревьев, но гладкая фуга тоже вполне подойдет.

    Кроме этого, нужно будет позаботиться о наличии инструментов для обработки дерева: ножовки, дрели, шуруповерта, рубанка, долота и т. п. Потребуются также измерительные инструменты: уровень, рулетка и плотницкий уголок. Для завершающей стадии работ нужно приобрести олифу, кисти и краску, а также антисептик.

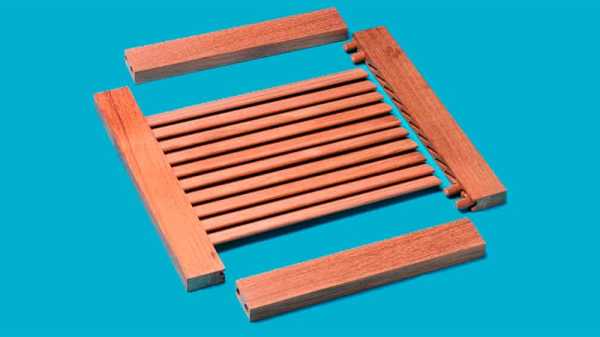

    Сборка ставен для окон

    Изготовление простых ставен

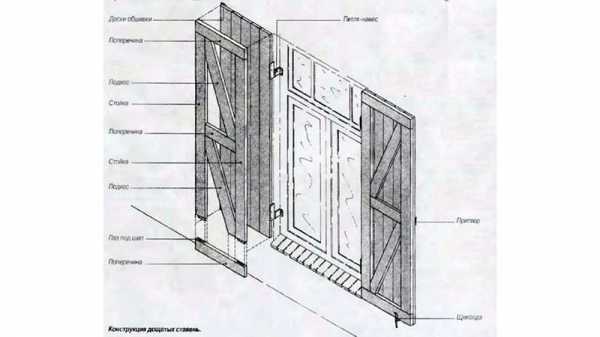

    Как сделать обыкновенные ставни из досок

    1. Замерить имеющийся проем по внешней и внутренней стороне, после чего составить схему раскроя досок и раскроить их.
    2. Для подготовки досок к торцевому соединению проводят их сплачивание. Гладкие фугованные доски можно посадить на клей, но дополнительно нужно укрепить ее рейкой так, чтобы она перекрывала получившиеся щели.
    3. Проще произвести сплачивание полотна для ставен замковым методом: выбрать паз в торцевой части, а с противоположной стороны предусмотреть шип. Опытные мастера рекомендуют покупать готовые шпунтованные доски, которые используются для настила пола.
    4. После сплачивания полотно необходимо дополнительно укрепить поперечными укосинами и накладными стяжками.
    5. Скрытое сплачивание щитов проводится при помощи резьбовых шпилек. Для этого тонким сверлом высверливают отверстия в торцевых боковинах досок, а затем рассверливают их до достижения диаметра шпильки. После этого доски нанизывают на шпильки и стягивают болтами, а их торцы обильно промазывают столярным клеем, чтобы не оставалось щелей.

    Изготовление филенчатых ставен

    1. Филенкой называют тонкую доску, вставленную в каркасную раму. Такие ставни не только красиво смотрятся, но и имеют большую прочность. В строительных магазинах продаются готовые филенки и профилированные брусы с выборными пазовыми проточками, но можно заказать необходимые детали и непосредственно у столяров.
    2. Филенки делают гладкими или декорируют их по своему усмотрению. Они могут иметь раскладки из шпунтированных брусов или отобранные калевки. Также филенки бывают наплавными, фигарейными и могут иметь декорированную резьбой рамку. При желании можно изготовить также деревянные наличники на окна. Резные шаблоны, фото которых можно увидеть немного ниже, позволяют очень красиво задекорировать окно.
    3. Стягивающая рамка изготавливается из обвязных брусков, которые должны быть толще, чем филенки на 5 мм. Бруски отфуговывают и отшлифовывают, а затем соединяют при помощи шипов с проушинами.
    4. Когда рама собрана, филенки промазывают клеем и вставляют в нее. Створки следует до полного высыхания зафиксировать на плоскости.
    5. На боковинах ставен и наличниках необходимо выдолбить стамеской гнезда для монтажа петель. После врезки запорных элементов можно крепить ставни на откосах. Створки выставляют по уровню, а затем закрепляются в петельных гнездах при помощи шурупов.
    6. Окончательным этапом работ является пропитка деревянных конструкций олифой или другим средством, препятствующим гниению, а затем покрытие их лаком или краской.

    Варианты деревянных окон Устанавливаем оконную раму в дом из бруса Сборка оконной рамы своими руками Изготовление коробки для окна Инструменты для работы, которые будут необходимы Крепление деревянных ставен на окна Деревянные окна в дом Сборка ставен для окон Вариант дизайна ставен на окна Как сделать обыкновенные ставни из досок

    Интересное по теме

    Источники: http://pootdelke.ru/otdelka-okon/derevyannoe-svoimi-rukami-poshagovaya-instrukciya.html, http://1pooknam.ru/ustanovka/okonnaya-rama-svoimi-rukami.html, http://zonabalkona.ru/okna/kak-samomu-sdelat-okna-iz-dereva.html

  • blogforbuilder.ru

    Как самостоятельно изготовить деревянные окна

    Надеюсь, что каждый из посетителей моего сайта согласен со мной, что в деревянном дачном доме, который используется лишь в теплое время года, а также при устройстве различных пристроек к нему, например, веранды, нет смысла устанавливать дорогие деревянные окна со стеклопакетом. А ставить металлопластиковые окна не хочется, поскольку они не будут гармонировать с основным строительным материалом – древесиной. Поэтому я и предлагаю вам разобраться, как самостоятельно можно изготовить простые деревянные окна с одним или двумя стеклами, которые обойдутся вам практически даром, если сравнивать с аналогичными деревянными окнами со стеклопакетами, изготовленными в фабричных условиях. Хотя качество изготовления и эксплуатационные характеристики, которыми обладают такие деревянные окна, находятся вне конкуренции. Именно их я рекомендую устанавливать в домах, в которых вы проживаете круглогодично. Но речь сейчас не о них.

    Уверен, что каждый из вас видел, как выглядят старые деревянные окна, например, посещая своих родственников в селе. Мы же с вами будем изготавливать окно, которое будет иметь более современный вид, то есть с достаточно большим остеклением. Изготавливать будем «глухое» окно, поскольку оно проще, чем открывающееся. Хотя при желании и при приобретении достаточных навыков в столярном деле вы сможете изготавливать и такие сложные конструкции деревянных окон.

    Правда сразу же хочу предупредить, что браться за подобную работу следует только в том случае, если вы имеете доступ к определённому столярному оборудованию (или, хотя бы, у вас дома есть необходимые инструменты), а также обладаете навыками по работе с ними и с древесиной. Если же нет, то в этом случае вам не обойтись без привлечения профессионального столяра.

    Так, какие же инструменты и материалы вам понадобятся?

    Инструменты и материалы

    Понятное дело, что специальных станков, которые стоят в столярном цехе деревообрабатывающего предприятия, у вас не будет. Зато, наверняка, у вас дома найдется:

    • дрель электрическая;

    • молоток слесарный и киянка;

    • стамески различной ширины;

    • шуруповерт аккумуляторный;

    • стеклорез алмазный;

    • набор фрез с насадкой для электрической дрели;

    • электрорубанок;

    • ножовка или электролобзик;

    • наждачная бумага;

    • угольник металлический.

    Если же чего-то у вас все-таки нет, то отсутствующие инструменты вы сможете взять напрокат.

    Теперь поговорим о материалах. Вам не обойтись без:

    • доски сосновой (это самый дешевый тип древесины, подходящий для изготовления окна) сечением 150х50 мм;

    • клееного соснового бруса сечением 60х40 мм;

    • соснового штапика шириной 10 мм;

    • стекла оконного толщиной 4 мм;

    • герметика силиконового;

    • штифтов деревянных  или саморезов по дереву саморезов;

    • клея столярного:

    • небольших гвоздей.

    Необходимое количество данных материалов, зависит от того, каких размеров будут ваши деревянные окна, какова используемая конфигурация рам, а также, сколько всего окон будет в доме.

    Изготовление коробки для оконной рамы



    Эта конструкция будет выполнять не только роль основы, на которую устанавливается оконная рама, но и роль защиты самой остекленной рамы от разрушения в результате усадки дома.

    Для её изготовления вам понадобятся доски сечением 150х50 мм (доска должна быть сухой, чтобы ее не «повело» в процессе эксплуатации окна, а также на ней не должно быть трещин или сучков), электрорубанок, ножовка и стамески (или фрезы с электродрелью).

    Порядок изготовления коробки такой:

    • разметьте доску необходимой длины (её должно хватить на все четыре стороны коробки одного окна) так, как это изображено на рисунке. Если одной доски будет недостаточно, то аналогично разметьте ещё одну доску;

    • с помощью электрического рубанка, выберите ненужную древесину согласно разметке так, чтобы у вас получился Г-образный профиль. Такая конструкция деревянного окна обеспечивает не только герметичность, но и надежную фиксацию рамы;

    • после профилирования доски (досок) её необходимо обработать наждачной бумагой для устранения мелких заусениц и разрезать на куски необходимой длины, из которых и будет собрана коробка для оконной рамы. Размеры коробки по внешнему периметру должны быть на 3-5 см меньше, чем размеры оконного проема в стене, а по внутреннему периметру паза – на 3-5 мм больше, чем размер оконной рамы. Все эти технологические зазоры в дальнейшем будут скрыты под обналичкой окна;

    • для получения прочной конструкции коробки мы будем использовать соединение паз-шип (пример такого соединения изображен на рисунке). Для его изготовления используйте либо фрезы с насадкой для электродрели, либо обычную ножовку, киянку и стамески необходимой ширины. Только учтите одно правило: паз изготавливается на той части коробки, которая будет установлена горизонтально в оконном проеме, а шип – на той части коробки, которая будет установлена вертикально;

    • отшлифуйте все детали коробки с помощью наждачной бумаги;

    • произведите сборку коробки, уложив ее на ровный пол, предварительно смазав шипы и пазы столярным клеем, чтобы увеличить прочность соединения. С помощью металлического угольника добейтесь того, чтобы все элементы коробки соединялись между собой под углом 90°;

    • для придания большей жесткости конструкции коробки просверлите в местах каждого соединения паз-шип по диагонали два сквозных отверстия, в которые с помощью киянки вставьте деревянные штифты (они свободно продаются в магазинах стройматериалов), которые жестко зафиксируют «прямой» угол. Не забудьте предварительно смазать штифты столярным клеем.

    Все, оставляем коробку сохнуть, а сами начинаем заниматься изготовлением оконной рамы.

    Изготовление рамы деревянного окна

    Конфигурация оконной рамы зависит от того, какого размера окна в деревянном доме вы хотите изготовить. На рисунке я привожу чертеж типичного деревянного окна для дачного дома.

    Как я уже говорил ранее, вам для изготовления рамы понадобится клееный сосновый брус, а не массив сосны. Массив более подвержен короблению (кручению), чем его клееный аналог. Поэтому использование клееного бруса – гарантия получения качественной и долговечной конструкции оконной рамы.

    Порядок изготовления оконной рамы следующий:

    • в зависимости от того, каким будет остекление деревянных окон (одинарное или двойное), вы размечаете бруски, а затем с помощью фрезы, установленной на электрической дрели,  выбираете пазы так, как это изображено на рисунке. Верхние пазы предназначены для установки стекла, а нижние – для установки в Г-образный профиль коробки;

    • после выполнения всех пазов пройдитесь по поверхности деталей рамы наждачной бумагой, чтобы их поверхность была без задиров и заусенец;

    • разрежьте профилированный брус на отдельные элементы необходимой длины, из которых и будет собрана конструкция деревянного окна;

    • изготовьте пазы и шипы на всех деталях рамы так же, как вы это делали при изготовлении коробки. На какой детали будут шипы, а на какой – пазы зависит от того, как они будут установлены (вертикально или горизонтально). Об этом я уже говорил выше;

    • соберите нужную конструкцию оконной рамы так, как это определено вашим чертежом, по технологии, аналогичной технологии сборки коробки для оконной рамы. Оставьте раму на полу до полного высыхания клея, а сами займитесь резкой стекла.

    Резка стекла и вставка его в раму



    Для того, чтобы стекло правильно легло в пазы рамы, оно не должно плотно упираться в древесину, поскольку при набухании она сможет раздавить стекло. Поэтому размеры стекла по всему его периметру должны быть на 1 мм меньше, чем размер проема, куда оно будет установлено.

    Для остекления рамы вам понадобится стеклорез алмазный, защитные перчатки и очки, линейка и непосредственно листовое стекло толщиной 4 мм.

    Порядок резки стекла следующий:

    • стекло нужно уложить на идеально ровную поверхность, например, стола, поскольку любой бугорок может привести к тому, что стекло лопнет при надавливании;

    • отмерив необходимый размер стекла, на него укладывается линейка, размер которой должен превышать необходимую длину отрезаемого куска;

    • вдоль линейки с нажимом проводят стеклорезом по стеклу так, чтобы на нем осталась видимая сплошная царапина, проходящая по линии отреза стекла;

    • сдвигаете стекло на край стола так, чтобы линия отреза совпала с краем стола;

    • придерживая одной рукой участок стекла, лежащий на столе, другой рукой слегка надавливаете на второй участок стекла, лежащий за пределами стола. Постепенно увеличиваете нажим до тех пор, пока стекло не разломится по линии надреза.

    Конечно, у вас может не получиться, с первого раза все сделать, как надо. Поэтому сначала необходимо потренироваться на каком-нибудь старом куске стекла, а потом уже переходить к резке нового стекла для оконной рамы. В противном случае, вы можете испортить дорогостоящий материал. Если же у вас ничего не получается (возможно стекло попалось каленое или плохой стеклорез), то лучше снять мерки с оконных рам и заказать профессиональную порезку стекла по вашим размерам в какой-нибудь из мастерских. Вам останется только забрать уже порезанное стекло, аккуратно привезти его на дачный участок и вставить в оконные рамы.

    В любом случае, каким бы из способов порезки стекла вы не воспользовались, следующим этапом станет остекление окон деревянных.

    Порядок остекления оконной рамы будет следующий:

    • разложите каждое из стекол на свое место установки в раме, чтобы убедиться, что все они ложатся в пазы идеально;

    • по-очереди вынимаете каждое стекло, наносите по его краям тонкую полоску силиконового герметика с той стороны, которая будет ложиться на древесину, и укладываете стекло на место в пазы;

    • нарезаете штапик по размерам каждого отдельного элемента рамы со стеклом. Для достижения эстетичного внешнего вида окна соседние отрезки штапика между собой лучше соединять, запиливая их концы под углом в 45°;

    • нанесите на края стекла, на которое будет наложен штапик, тонкую полоску силиконового герметика, а затем уложите на него штапик. Таким образом, нанеся с двух сторон стекла силиконовый герметик, мы полностью уплотнили все места прилегания стекла к раме;

    • прибейте с помощью молотка и мелких гвоздиков (10 -15 мм) штапик по всему периметру остекления так, как это изображено на рисунке.

    Вот и все! Ваши деревянные окна и коробки готовы к монтажу, порядок которого подробно описан мною в статье «Установка деревянных окон своими руками». Если уж вам удалось самостоятельно изготовить само окно, то установить его в оконный проем, я думаю, у вас тоже не вызовет никаких затруднений. Однако для этого необходимо строго следовать моим рекомендациям!

    stroite-sami.ru

    видео-инструкция по изготовлению, установка, ремонт, чертежи, арочные доборы, фото и цена

    Все фото из статьи

    Популярные на сегодняшний день пластиковые стеклопакеты имеют множество достоинств, однако не всегда имеет смысл их устанавливать. К примеру, если нужно остеклить деревянный домик на даче, то имея хотя бы небольшой опыт работы с деревом, гораздо дешевле и практичней будет сделать самодельные рамы или обновить имеющиеся. Ниже мы ознакомимся с технологией изготовления окон, а также рассмотрим как обновить старые деревянные окна своими руками.

    Деревянное двухстворчатое окно

    Изготовление окон

    Чтобы от начала и до конца изготовить окно из дерева своими руками,необходимо произвести следующие действия:

    • Составление проекта;
    • Изготовление и монтаж коробки;
    • Изготовление оконной рамы;
    • Установка и остекление рамы.

    Ниже подробней ознакомимся со всеми этими этапами работы.

    Пример схемы деревянного окна

    Составление проекта

    Прежде всего необходимо выполнить чертежи как сделать деревянное окно своими руками. Для этого надо определиться с размерами будущего изделия и его конструкцией. Соответственно, предварительно следует измерить оконный проем.

    Чтобы правильно составить чертежи деревянных окон своими руками, можно ознакомиться с существующими проектами, и подобать из них наиболее оптимальный. В таком случае останется лишь подогнать размеры конструкции под оконные проемы здания.

    В итоге выполненные чертежи окон своими руками из дерева должны отображать все детали изделия, а также их размеры, указанные обязательно в миллиметрах. Наличие такого проекта значительно упростит рабочий процесс, так как все нюансы конструкции будут у вас перед глазами. Соответственно, уменьшается вероятность допущения ошибок.

    Ниже в качестве примера рассмотрим, как выполнить наиболее простую конструкцию – глухое деревянное окно своими руками.

    Схема оконного короба

    Изготовление короба

    Короб является хоть и самым простым элементам окна, к его изготовлению нужно подходить очень ответственно, так как именно он принимает на себя всю нагрузку от окна. Для изготовления короба можно использовать лишь хорошо просушенные доски, без каких либо дефектов. Отличным вариантом являются сосновые доски, так как достаточно устойчивы к воздействию влаги.

    Инструкция по изготовлению короба выглядит так:

    • Работа начинается с выполнения заготовок. Для этого от доски толщиной 5 см необходимо отпилить четыре детали – две равные ширине проема, и две равные его высоте.
    • Затем в торцах досок, которые будут укладываться по ширине проема, нужно лобзиком выпилить шип. У вертикальных же заготовок с торцов выполняются соответствующие пазы.
    • Далее на каждой доске при помощи рубанка выбирается паз глубиной в 4 мм и шириной 50 мм.
    • После этого короб собирается. Места стыков обязательно проклеиваются столярным клеем. Дополнительно конструкцию можно упрочнить металлическими уголками.
    • В завершение работы короб вставляется в стену. Зафиксировать в проеме его можно разными способами, в зависимости от материала стен. Обычно используют нагели или дюбель-гвозди.

    Готовая оконная коробка

    Пространство между стеной и коробом задувается монтажной пеной. Кроме того, устанавливаются наличники, которые обеспечивают дополнительную фиксацию короба.

    Обратите внимание! При покупке готовой конструкции бывают случаи, когда короб не совпадает с толщиной стены. Решить эту проблему позволяет установка дополнительного профиля, который называется добором.  Чаще всего прямые и арочные деревянные доборы на окна своими руками устанавливаются при помощи саморезов.

    Варианты профиля рамы

    Изготовление рамы

    Перед тем как сделать окно из дерева своими руками,следует подготовить качественный, хорошо просушенный брус сечением 5х5 см.

    Дальнейшая работа по изготовлению рамы выглядит так:

    • Первым делом в брусе следует выполнить паз для установки в короб. Ширина паза должна составлять 20 мм, а глубина – 15.
    • Затем выполняется паз с противоположной стороны для стекла и штапиков. Его глубина зависит от ширины стекла и размеров штапиков. Если планируется сделать раму двухстекольной, то паз выбирается с двух сторон бруса.
    • Затем брус разрезается на четыре детали в соответствии с размерами, указанными в проекте. Углы деталей зарезаются под 45 градусов, в идеале желательно сделать соединение шип паз.
    • Если окно достаточно большое, необходимо выполнить перемычку, чтобы разделить стекла.
    • Далее места стыков деталей промазываются столярным клеем и собираются. Дополнительно рама укрепляется металлическими уголками, которые следует расположить на всех углах с двух сторон конструкции.

    Металлический уголок для укрепления оконной рамы

    Совет! Чтобы упростить и ускорить работу, для выполнения пазов можно обратиться в ближайшую столярную мастерскую, где есть фрезер.

    На этом процесс изготовления рамы завершен.

    Монтаж

    Установка деревянного окна своими руками выполняется в таком порядке:

    • Рама вставляется в короб и фиксируется саморезами, которые можно расположить под штапиками. Единственное, предварительно следует просверлить отверстие, чтобы рама не раскололась.
    • Затем вырезаются стекла подходящего размера. Для этого используется стеклорез, которым нужно провести по линии реза, после чего аккуратно ее обстучать. В итоге окно должно отколоться по намеченной линии.
    • После этого места прилегания стела к раме промазываются герметиком, после чего устанавливается стекло и закрепляется штапиками.

    Теперь, можно считать, простое деревянное окно своими руками выполнено. Конечно, по желанию конструкция может быть усложнена. Но если вы подобной работой занимаетесь впервые, то лучше начать именно с такого окна.

    Удаление старой краски

    Ремонт

    Если старые окна стали плохо закрываться и в них появились щели – это еще не повод от них избавляться.Ведь цена новых очень высокая, а на самостоятельное изготовление уйдет много времени. К тому же сделать сложное окно не каждому под силу.

    Поэтому оптимальным вариантом является ремонт деревянного окна своими руками.

    Выполняется он в таком порядке:

    • Перед тем как отремонтировать деревянное окно, его нужно снять с навеса.
    • Затем демонтируются штапики и вытаскиваются стекла.
    • Далее необходимо очистить оконный короб и раму от краски строительным феном или специальным составом для удаления лакокрасочного покрытия.
    • Очищенную конструкцию необходимо ошкурить и обработать антисептическим составом. При этом надо осмотреть состояние древесины. Если оказалось, что рама гнилая, то конечно придется отказаться от идеи ее восстановления, и купить новые окна, к примеру, алюминиево -профильные, которые не подвержены гниению.
    • Для укрепления рамы следует установить на углах металлические уголки.
    • По периметру окна с торца желательно выполнить паз глубиной около 10 мм и шириной 5 мм. Для этого можно обратиться в столярную мастерскую.
    • Затем окно вскрывается лаком или красится.

    На фото – монтаж силиконового утеплителя

    • В подготовленный паз вставляется специальный силиконовый утеплитель.
    • После этого окно устанавливается на место. Причем необходимо установить новую фурнитуру включая навесы.
    • Далее устанавливаются стекла. Места стыков обязательно промазываются герметиком.

    На этом ремонт деревянного окна завершен. Теперь это изделие сможет прослужить многие годы, единственное, необходимо следить за состоянием древесины и периодически обрабатывать ее защитными составами.

    Вывод

    Сделать окна из дерева своими руками в целом не сложно, если вы имеете навык работы с древесиной. Главное – набить руку и освоить принцип их изготовления, выполнив наиболее простую конструкцию, к примеру, для дачи. После этого можно обеспечить новыми окнами и постоянное жилье.

    Из видео в этой статье вы можете ознакомиться с дополнительной полезной информацией по озвученной теме.

    rubankom.com

    Как вставить деревянные окна в деревянном доме своими руками

    Для дачного бревенчатого домика идеальным вариантом станут деревянные окна. Этот выбор под силу только истинному ценителю стиля и качества. Ведь только природные материалы позволят вкусить полноценный отдых. Деревянные оконные проемы прекрасно подойдут не только к внутреннему интерьеру, но и к абсолютно любому дачному пейзажу.

    А главное, эти экологически чистые конструкции прекрасно справляются с задачей удержания тепла. Они отлично защищают не только от шума, но и от проникновения внутрь влаги и пыли. Если использовать качественные материалы при изготовлении окон, то можно предотвратить возможную последующую деформацию рамы. Такие конструкции будут радовать вас очень долго.

    В настоящее время благодаря современным технологиям можно избежать таких недостатков, как высокий уровень пожарной опасности и недостаточная влагостойкость. Именно поэтому в данной статье мы подробно рассмотрим, как вставить деревянные окна в деревянном доме, а также выясним, какими положительными качествами обладают эти конструкции.

    Преимущества окон из дерева

    В дачном интерьере природные материалы смотрятся очень престижно. Дерево всегда ассоциируется с загадочными конструкциями. И к тому же совсем необязательно, чтобы они стоили дорого. Деревянные окна своими руками (чертежи необходимо подготовить заранее) – это выполнимая задача. Если вы хотите придать своей даче эксклюзивный внешний вид, то придется проявить дизайнерские способности.

    Чтобы определить параметры будущих окон, необходимо выбрать:

    • размер;
    • цвет;
    • форму;
    • стильную фурнитуру.

    Какими должны быть блоки?

    Итак, перед тем как вставить деревянные окна в деревянном доме, необходимо разобраться какими они должны быть. В таком помещении следует обеспечить оптимальный микроклимат. В большинстве случаев оконные блоки изготавливают из хвойных или лиственных пород деревьев. Специальные влагозащитные составы гарантируют этим конструкциям долговечность.

    Прекрасно смотрятся изделия из дуба, однако они очень много весят. В связи с этим наиболее распространенным материалом является сосна, поскольку она не только легко обрабатывается, но и покрывается практически любым составом, к примеру, цветными маслами. Следует отметить, что для дачников выбор цветовой палитры довольно разнообразен.

    Стандартная оконная коробка делается из материала размером 5х15 см. В нашем же случае потребуется более крупногабаритное изделие, так как для придания конструкции нужной жесткости следует увеличить сечение.

    Подготовительный этап

    Перед тем как вставить деревянные окна в деревянном доме, необходимо подготовить оконный проем. Внешне он должен представлять собой ровный со всех сторон прямоугольник без крупных трещин, выбоин, перекосов и прочих дефектов. Если ранее в помещении было установлено новое окно, его необходимо демонтировать, а все поверхности проема тщательно очистить от строительного мусора, пыли и грязи.

    Как избежать перекосов?

    Чтобы правильно вставить деревянное окно в деревянный дом, к этапу замеров проема необходимо отнестись особенно серьезно. Измерения нужно производить как снаружи, так и внутри, причем в трех основных местах – в середине противоположных сторон и по краям. Если проем очень сильно перекошен и выпрямить его невозможно, то следует увеличить размеры окна настолько, чтобы максимальный уровень наружного проема превышал ширину на 25-40 мм, а высоту – на 10-20 мм.

    Сделать это можно посредством установки на окно добавочного профиля. Подобная мера поможет предотвратить образование между проемом и рамой щелей в местах сильного перекоса. Существует еще один вариант избавления от подобного дефекта – увеличение габаритных размеров оконной коробки. Однако такой вид работ лучше доверить профессионалам, которым будет под силу сделать это точно и правильно.

    Деревянные окна своими руками: чертежи

    Начинать работу следует с чертежа будущего изделия с нанесением перегородок и указанием точных габаритных размеров. В процессе проектирования между рамой и створкой следует оставлять небольшие зазоры (примерно 1-2 мм), чтобы обеспечить свободный ход створки.

    Далее нужно закупить дубовый или сосновый брус в соответствии с проведенными размерами. Важно не забыть прибавить к длине бруса примерно 10%.

    Окно из дерева своими руками

    Как изготовить деревянные окна своими руками:

    • Изготовление окна следует начинать с рамы. Для этого с особой аккуратностью распиливаются рейки, при этом нельзя допускать погрешности более 1 мм. На концах реек выпиливается переплет, при помощи которого будет осуществляться крепление деталей рамы. Как правило, для скрепления используются металлические части, однако их допускается заменить силиконовым уплотнителем. Шаг между креплениями должен составлять 1 см. Совместно с деталями рамы выпиливаются штапики.
    • Собирая в единое целое конструкцию, нужно следить за тем, чтобы соединение деталей осуществлялось строго под прямым углом.
    • Резка и установка стекла является самой ответственной процедурой. Ведь это очень хрупкое изделие, требующее аккуратного обращения.

    Если возможность заказать данный материал в стекольной мастерской отсутствует, то перед тем как изготовить деревянные окна для деревянного дома, следует воспользоваться следующими рекомендациями:

    1. Для начала следует очистить стекло.
    2. По линии будущего разреза проводится полоска маслом, и без отрыва руки от стекла выполняется разрез.
    3. Острые края обрабатываются с помощью наждачной бумаги.
    4. Важно, чтобы размеры стекла соответствовали действительности, в противном случае они не войдут в раму или вовсе будут болтаться в ней.
    • После монтажа рамы необходимо вставить стекло. Перед этим с помощью герметика обрабатываются внутренние пазы, и только после устанавливается стекло. Его фиксируют штапиками посредством винтов или шурупов, начинать нужно от середины, постепенно передвигаясь к краям. Чтобы обеспечить плотное размещение в раме стекла, можно проложить уплотнитель. Он позволит сократить количество просветов, что уменьшит поток холодного воздуха.
    • Аналогичным образом изготавливаются створки, а затем крепятся ручки, петли, и конструкция помещается в раму.
    • Готовое деревянное окно желательно утеплить, окрасить и только после этого установить в оконный проем.

    Изделия и материалы для установки окна

    Перед тем как вставить деревянные окна в деревянном доме вам потребуется следующее:

    • специальные ерши;
    • молоток;
    • гвозди;
    • оконный блок;
    • оконная фурнитура;
    • утеплитель;
    • клинья.

    Покупка оконных блоков

    Приобретая оконные блоки из дерева, в первую очередь необходимо обратить внимание на соответствие ГОСТу качества древесины. На ней не должны присутствовать заусенцы, шероховатости, она должна быть мягкой. Также важно помнить, что для изготовления оконных изделий не должна использоваться сердцевина. Другими словами, для окон выбирается древесина без узора годовых концентрических колец.

    Комплектация

    В состав оконного блока входят следующие элементы: коробка, форточка, створки (фрамуги), конструкция слива и подоконная доска. Существует два основных способа открывания фрамуг: наружу – «без наплава» и внутрь – «с наплавом». Также окно включает в себя фурнитуру, стекло, уплотнители и многое другое. Различают одинарное, двойное и тройное остекление.

    Установка окон

    Как вставить деревянные окна в деревянном доме своими руками:

    • На коробку оконные блоки навешиваются посредством пластинчатых петель различных конструкций. Существуют неразъемные и разъемные петли. В одних стержень шарнира не вынимается, в других вынимается. Последний вариант удобен в тех местах, где отсутствует возможность поднятия створки окон.
    • Запирается конструкция с помощью специального устройства или шпингалета. Как только убедитесь, что ничего не препятствует открыванию и закрыванию створок, необходимо закрепить коробку в проемах с помощью гвоздей.
    • Благодаря ровности пластинок петли обеспечивается ровность навешивания оконных створок. Пластинки закрепляются шурупами, устанавливаемыми заподлицо с поверхностью.
    • Пустое пространство между коробкой и стеной, которое еще не так давно конопатилось паклей, заполняется строительной пеной. Эта процедура требует обязательного монтажа распорок, которые после окончательного затвердения пены можно будет убрать.

    Установка отливов и подоконников

    Правильная установка деревянных окон в деревянный дом подразумевает монтаж таких конструкций, как отливы. Их следует крепить с наружной стороны проема – на всю ширину заглубления коробки в стену.

    Подоконники следует устанавливать изнутри таким образом, чтобы торцы были заделаны с каждой стороны в стены примерно на 4-5 см. Для начала необходимо закрепить подоконную доску при помощи клинышков, а после прокладки утеплителя – зафиксировать конструкцию окончательно. Проем нужно заблаговременно выровнять в нижней части. Для этого используется известково-гипсовый раствор.

    Установка наличников

    Чтобы оконный проем смотрелся красиво, зазор между обшивкой стены и коробкой прячут под наличником. Аналогично обрамляются верхняя и боковые стороны окна. В одном доме оконные конструкции должны оформляться наличником с одинаковым профилем и одного стандарта. Горизонтальность и вертикальность выверяется при помощи уровней и отвесов, а непосредственно к коробке их прибивают гвоздями, расстояние между которыми должно быть 10-12 см.

    Теперь вы знаете, как выглядит установка деревянных окон в деревянном доме своими руками. Фото для ознакомления представлено ниже.

    Теплоизоляция

    Чтобы предотвратить появление сквозняков, вполне достаточно проложить слой поролона между стеклами. Теплоизоляция деревянных конструкций позволит сделать в холодное время ваш дом теплым. Если вы решили вставить деревянное окно в деревянный дом, следует задуматься об утеплении.

    Рассмотрим наиболее простые способы теплоизоляции:

    • Самый дешевый вариант – это утепление бумагой. Ею затыкают щели, а поверх наклеиваются полоски из бумаги. Однако данный способ имеет довольно непростой демонтаж. Вместе с полосками отклеивается слой краски.
    • Еще один вариант – набить в щели вату. Этот материал можно заменить текстильным материалом, поролоном или парафином. Сверху щели заклеиваются полосками из ткани, предварительно смоченными в мыльной воде. Данная процедура повторяется каждый год.

    Украшение деревянных конструкций

    Как уже было написано ранее, между стеной и окнами после монтажа остаются зазоры, которые закрываются наличниками. Так вот, данное изделие поможет по-настоящему украсить ваше жилье. Если вы решили самостоятельно вставить окно в деревянный дом, подумайте о резных наличниках. Следует отметить, что эти конструкции помогут защитить помещение от воздействия таких неблагоприятных факторов, как ветер, дождь и многое другое.

    Наличники изготавливаются из дерева, поэтому следует помнить, что далеко не все породы подходят для подобных изделий. В этом случае к материалу предъявляются некоторые требования. В первую очередь он должен быть устойчивым.

    Меньше всего внешним воздействиям подвержена лиственница. Однако для резьбы такую древесину выбирать не стоит, так как эта порода является очень хрупкой. Для резных изделий наиболее подходящим материалом является липа, так как она легко выдерживает даже экстремальные условия. Но по прочности лидирующие позиции занимает дуб. Ни одно дерево не способно с ним сравниться.

    Наличники из дерева изготавливаются с помощью электрического лобзика и дрели. Также может потребоваться рулетка и карандаш. Аналогичным образом можно сделать деревянные ставни на окна своими руками. Если вы рискнули заняться резьбой, то пригодится еще и лист бумаги, на который вы сможете нанести желаемый узор. Далее рисунок закрепляется на подготовленном изделии и осуществляется распилка.

    fb.ru

    установка, как сделать, чертежи, окно, рама, регулировка, ремонт

    Окна из ПВХ сегодня можно встретить практически в каждой квартире, частном доме. Устанавливая их, владельцы пытаются защититься от шума, придать жилью эстетичный вид. Однако многие из них не задумываются о том, что наравне с преимуществами эти окна обладают недостатком. Они не дышат, что приводит к парниковому эффекту в помещении. Этого недостатка лишены деревянные окна.

    Окна из дерева дают помещению дышать и не приводят к парниковому эффекту.

    Дерево не просто дышит, оно способно создать в комнате особый микроклимат и благодаря своей структуре поддерживать его. Современные производства выпускают деревянные окна из различных пород древесины, разной формы и цвета. Однако деревянные стеклопакеты своими руками сделать вполне возможно. Для этого необходим навык и терпение.

    Материалы и инструменты

    Для более быстрого и качественного выполнения окон Вам понадобятся электроинструменты по дереву.

    Для того чтобы изготовить деревянные стеклопакеты, используется древесина дуба, сосны, ясеня, березы. Дубовая рама будет наиболее прочной, однако с этой древесиной трудно работать из-за ее твердости. При этом впоследствии ей можно придать любой оттенок. Любая выбранная древесина для изготовления окон должна быть тщательно высушена, чтобы избежать перекосов уже готового установленного окна. При высыхании рама может треснуть, выгнуться. Эти деформации могут привести к необходимости замены окна, вряд ли его удастся отремонтировать. А это дополнительные расходы.

    Кроме цельного дерева для окон, в качестве исходного материала можно использовать клееный брус. Он производится путем склеивания отдельных тонких ламелей специальным клеем. Такой брус не подлежит деформации и не требует дополнительного времени для сушки.

    В значительной мере ускорят работу и облегчат ее электроинструменты:

    • рубанок;
    • циркулярная пила;
    • лобзик.

    Конечно, при их отсутствии можно обойтись ручным инвентарем: стамеской, ножовкой. Предпочтительнее, при изготовлении деревянных окон своими руками, пользоваться хорошими электрическими инструментами, которые позволяют выполнить качественную подгонку пазов.

    Вид и общая схема окна.

    Поэтому для изготовления окон необходимо брать качественный материал и отличный инструмент.

    Также не забудьте про:

    • рулетку;
    • стамеску;
    • уровень.

    Изготовление рамы: особенности

    Перед началом работ необходимо произвести замеры оконных проемов. Это можно выполнить при помощи рулетки. Следует обратить внимание, что если деревянные окна выполняются для частного строения, то размеры окон могут быть абсолютно разными. Но даже окна в стандартной квартире могут отличаться незначительно в размерах. Поэтому, независимо от строения, замеры необходимо выполнять у каждого оконного проема.

    Окна с тройным остеклением сохраняют больше тепла в доме.

    Бруски оконной рамы соединяются между собой способом шип-паз. Это наиболее плотное соединение, которое долго прослужит. Для его выполнения на вертикальной стороне рамы просверливается паз, а на горизонтальной — вырезается шип. Глубина паза соответствует ширине бруска.

    В качестве отметки необходимого размера можно сделать неглубокий надрез ножовкой. С торца делается прорезь электролобзиком и снимается древесина. При помощи штангенциркуля определяется осевая линия паза — центр бруска. На этой линии просверливается отверстие при помощи дрели и сверла для работы с древесиной. После разметки формы паза он вырезается электролобзиком. По такому же принципу выполняются 4 паза.

    Далее на брусках, которые будут горизонтальной частью рамы, необходимо выполнить шип. Толщина шипа должна быть немного больше ширины паза, для более плотного соединения и точной подгонки деталей при сборке. Все разметки необходимо выполнять с помощью штангенциркуля. Для шипа от центральной линии бруска отмеряют ширину шипа и вырезают шип электролобзиком или пользуются пилой и стамеской. Поверхность шипа, которая будет граничить с дном паза, необходимо скруглить стамеской.

    Кроме того, необходимо пропилить пазы для стекла.

    Наиболее приемлемыми размерами являются пазы высотой 10 мм и шириной 14 мм.

    После выполненных подготовительных работ можно приступить к сборке рамы будущего окна. Дополнительной прочности соединению придаст нанесение клея в местах стыков. Излишки клея необходимо убрать до его полного застывания.

    Резка стекла: практические рекомендации

    Схема профилей с одним и двумя стеклами.

    Стекло, перед разрезанием, следует тщательно разметить. Размер должен точно соответствовать размеру рамы. Погрешность не допустима даже в 1 мм.

    Для резки стекла необходимо соблюдать несколько правил:

    • надеть перчатки и защитные очки для безопасности;
    • очистить, вытереть насухо стекло;
    • нанести тонкий слой масла на поверхность стекла перед резкой;
    • сам разрез должен выполняться одним уверенным движением.

    Надрез будет достаточной глубины, если при нажатии на стекло инструментом для резки стекла будет слышен характерный скрипящий звук. После выполнения надреза стекло сдвигают на край поверхности, на которой выполняется резка, и после надавливания отрезанная часть стекла отколется.

    Края готовых стекол необходимо обработать наждачной бумагой.

    Деревянные стеклопакеты: сборка конструкции

    Резка стекла должна производится по сухому, чистому стеклу, срез делается одним движением.

    Для начала необходимо провести примерку и подгонку. Для этого вставляют стекло в раму, просматривают и делают незначительные корректировки при необходимости. Стекло вынимают из рамы и прокладывают герметик. Затем стекло снова помещают в раму и фиксируют штапиком. После этого по такому же принципу вставляют второе и, если есть, третье стекло.

    При промышленном производстве в качестве осушителя применяется материал с большим количеством мелких пор. Задачей молекулярного сита является впитывание влаги из воздуха или газа, который находится внутри окна между стеклами. Для этого используют силикагель в гранулах. Однако гранулированный силикагель можно приобрести и в магазинах. Этот материал помещается между стеклами.

    Окно внутри само по себе заполняется воздухом, так как при изготовлении деревянного стеклопакета самостоятельно заполнить газом, как в промышленном производстве, его невозможно. Однако при наличии компрессора пространство между стеклами можно заполнить сухим воздухом.

    После этого окно можно покрасить или придать желаемый тон с помощью морилки. После высыхания можно покрыть его лаком, который защитит деревянный стеклопакет от проникновения влаги. Чаще всего лаком вскрывают несколько раз.

    Накручивают ручки, которые подходят по стилю помещения. Специальные углубления для крепления закрывающего механизма в створке выпиливаются заранее.

    Если этого не было сделано или его размер не соответствует креплению, то стамеской аккуратно проделывается углубление. При этом сама рама ни в коем случае не должна быть повреждена. Деревянный стеклопакет, выполненный своими руками, может размещаться в оконной коробке.

    Полезные советы

    При использовании электролобзика лучше брать мелкую пилку для него, тогда край будет ровным, без сколов.

    При необходимости на наружную часть окна можно прикрепить резиновый уплотнитель, что позволит окну плотнее закрываться.

    Излишки герметика, шпаклевки, которые используются в процессе того, как монтируется стеклопакет, должны удаляться аккуратно сразу же после их обнаружения. Иначе после их застывания сделать это будет весьма проблематично.

    1poderevu.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
