Как и любой инструмент, ручные пилы и ножовки нуждаются в уходе и обслуживании. Обеспечить высокую точность и чистоту реза можно, лишь, при том условии, что зубья правильно заточены и разведены. Для этого не нужно специального оборудования, достаточно простейшего инструмента и базовых знаний.
Национальая энциклопедия строительства ProfiDom.com.ua рассказывает в данной публикации, как правильно точить и разводить пилу
Теоретическая часть
Чтобы обеспечить высокое качество реза, нужно понимать механизм воздействия кромок зубьев ножовки на обрабатываемый материал. В отличие от стали и пластика, древесина — материал неоднородный, именно из-за этого ее свойства и были разработаны несколько видов пил, отличающихся профилем зубьев, углом их заточки и степенью развода.
Основные типы зубьев ножовок по дереву. 1 — для поперечной распиловки Тип 1; 2 — для поперечной распиловки Тип 2; 3 — для продольной распиловки Тип 1; 4 — для продольной распиловки Тип 2; 5 — для универсальной распиловки
Существует три типа ножовок: для поперечного, продольного распила, а также универсальные.
Основное отличие заключено в принципе резания: при распиловке древесины поперёк волокон на пути зуба встречаются фрагменты разной плотности. С одной стороны, это обстоятельство играет на руку: образующаяся стружка имеет меньший размер и легко удаляется из зоны контакта, что допускает наличие заточки с обеих сторон зуба для пиления, как в прямом, так и в обратном направлении подачи.
С другой стороны, резание поперёк волокон происходит отчасти на удар, соответственно необходимы более тупые углы спусков режущих кромок.
Пиление древесины вдоль волокон можно охарактеризовать как повторяющиеся циклы микрострогания. Усилие, оказываемое на зуб, в этом случае равномерное, поэтому зубья имеют асимметричную форму и направлены острием в сторону резания. При этом, кромка, образующаяся при вершине зуба, направлена строго перпендикулярно плоскости полотна. При пилении вдоль волокон образуется удлинённая стружка, отвод которой из зоны контакта затруднён.
Также, при продольном резании отмечается большее выделение влаги, смол и клейких веществ, что в сочетании с первым фактором не допускает пиления в обоих направлениях.
Снятие стружки происходит при прямой подаче инструмента: перпендикулярное направление кромки способствует выбросу опилок в сторону пиления. При обратном движении обеспечивается удаление остатков стружки и самоочистка кромок.
Зубья всех типов ножовок имеют разводку, они поочередно наклонены в разные стороны от продольной оси полотна. За счёт этого в продольном профиле ряда зубьев ножовки образуется некое подобие ласточкиного хвоста — два набора режущих клиньев, сформированных остриями режущих кромок зубьев. Соответственно на дне пропила ножовка формирует две канавки, чем обеспечивается равномерный ступенчатый съём и эффективный отвод стружки.
Инструменты и приспособления, подготовка к работе
Полотна ножовок по дереву изготавливают из коррозионностойких легированных сталей твёрдостью 40–50 единиц по HRC. Благодаря использованию такого материала, инструмент сохраняет свои качества, даже, если не использовался в течение нескольких десятков лет. Чтобы вернуть в строй даже старое ржавое полотно, достаточно, лишь, правильно заточить и развести зубья, а для этого потребуется некоторый инструмент и оснастка.
Сразу оговоримся, что современные ножовки с калённой зубчатой кромкой (где видны цвета побежалости) не точатся и не разводятся, разве только после отжига полотна.
Надёжное закрепление ножовки обеспечивается с помощью отрезка доски, на торце которой сделан пропил параллельно широкой стороне. Пропил нужно проделывать той же ножовкой, которая обрабатывается, глубина составляет порядка 70–80 мм. Полотно нужно вставить в пропил обухом вниз так, чтобы зубья выступали из пропила на высоту не менее 50 мм. Само деревянное стусло нужно зажать в тисках, либо закрепить к любому стационарному объекту, обездвижив полотно с помощью широкого и тонкого клина
В качестве дальнейшего улучшения стусла, можно использовать подобный держатель для быстрой фиксации полотна пилы
Обработка металлов такой твёрдости возможна ручным и механизированным способом. В первом случае, можно использовать напильники твёрдостью 60 или 65 HRC, либо алмазные надфили. При механической обработке, используется электрическое точило с установленным на нём камнем из белого электрокорунда на вулканитовой связке.
Оптимальный диаметр круга — 120…160 мм, желательно чтобы толщина не превышала 8 мм, в ином случае, потребуется заправить торец до тарельчатого профиля. Зернистость абразивных частиц должна составлять Р 120–140 или выше.
Чтобы выполнить развод зубьев требуется инструмент под названием разводка. Это тонкая пластина на ручке, имеющая один или несколько поперечных надрезов разной ширины. Обух ножовки должен входить в один из пропилов настолько плотно, чтобы наклон рукоятки относительно полотна находился под прямым углом +/- 2°. Чтобы развод был равномерным и симметричным в обоих направлениях, на разводке крепится угловой регулируемый ограничитель в виде металлической дуги.
Как разводить зубья пилы
Зубья ножовки разводят перед тем, как заточить. Полотно должно быть плотно зажато в тисках, зубья очищены от смолы и мелкой древесной пыли. Перед тем, как разводить зубья, нужно откалибровать инструмент. Для этого потребуется набор щупов и металлическая линейка. Величина, на которую следует отгибать зубья, установлена стандартом и составляет в среднем 1/10 шага или расстояния между вершинами.
Измерив шаг зубьев, нужно подобрать соответствующий набор щупов или подкладок, общая толщина которого равна дистанции развода.
Вначале следует выбрать произвольный зуб и отогнуть его на некую величину, на глаз добиваясь правильной величины отгиба. После этого к плоскости полотна прижимается набор дистанционных подкладок, общая толщина которых эквивалентна величине развода. Металлическую линейку нужно прижать кромкой к подкладкам и добиться, чтобы при прохождении мимо вершины зуба обеспечивалось лишь лёгкое касание.
Далее всё просто: когда контрольный зуб отогнут на нужную величину, по нему устанавливается ограничитель наклона разводки, он должен упираться в бок полотна пилы. Иногда требуется сместить ограничитель, чтобы за счёт более сильного отгибания скомпенсировать обратную деформацию зубьев, появляющуюся вследствие упругих свойств полотна. Начиная от контрольного зуба, отгибают все остальные, поочередно в противоположных направлениях.
Для ускорения процесса рекомендуется сначала делать отгиб только в одну сторону, а затем в другую, в обоих случаях отгибая зубья через один.
В следующей публикации Национальная энциклопедия строительства ProfiDom.com.ua завершит свой рассказ о том, как правильно точить и разводить пилу
(Окончание следует)
Детальніше в цій категорії: « Выбор снегоуборочной техники для дачного участка Как правильно точить и разводить пилу. Окончание »
вгору
Как правильно наточить ножовку по дереву
При повседневной работе на приусадебном участке или на даче, да и дома, когда делается ремонт, при условии использования древесины, появляется необходимость пиления. Конечно, если объём такой работы большой, то лучше использовать электро- или бензопилу. Однако, чаще всего требуется обыкновенная ножовка. Этот простой инструмент время от времени нужно обслуживать.
Дело в том, что имеющиеся у него зубья постепенно тупятся даже в мягкой древесине.
Содержание
- Как определить момент, когда ножовку пора наточить
- Общие требования к заточке
- Разводка зубьев
- Выравнивание высоты
- Выравнивание высоты зубьев
- Необходимый инструмент для заточки
- Заточка пилы своими руками
Как определить момент, когда ножовку пора наточить
Необходимость заточки появляется при условии, если ножовка начинает справляться со своей задачей хуже, чем это было ранее. Конечно, прилагая больше усилий и затрачивая больше времени, с этим можно смириться. Однако, процесс износа инструмента в таком случае ускоряется и для восстановления его работоспособности требуется всё большее время. Основные признаки того, что ножовка основательно затупилась, являются:
- изменение формы зубьев, их острия приобрели закругление;
- при работе вместо привычного звука, похожего на звон, слышится что-то, подобное глухому сдавливанию, при этом кажется, что ножовка не режет древесину, а разрывает её;
- для того чтобы распилить доску, брусок, требуется гораздо больше времени, чем тогда, когда ножовка была новой;
- изменился сам разрез, он теперь изобилует зазубринами и задирами;
- даже при условии, что древесина режется строго поперёк волокон (вдоль, если ножовка продольная), полотно ножовки иногда вязнет (клинит) в разрезе.
В случае, если появился хотя бы один такой признак, требуется выполнить развод зубьев ножовки и заточить её. Обе эти операции должны выполняться правильно, в противном случае былую работоспособность инструменту вернуть не удастся.
Общие требования к заточке
В случае, когда опыта работы с древесиной нет или он незначителен, перед тем, как наточить ножовку, следует вспомнить, что такое занятие довольно кропотливое, требующее внимания и точности. Для его выполнения требуется хороший напильник, понадобится и острый надфиль. Те, кто часто работает с ножовкой, всегда имеют в запасе такие инструменты. Прежде чем начинать работу, желательно осмотреть зубья. В случае, когда они несколько темнее самой пилы, с заточкой в домашних условиях ничего не получится, поскольку зубья калёные.
Затачивая ножовку, нужно помнить, что число движений напильником по каждому зубу должно быть равным. При этом степень изношенности зубьев во внимание не принимается. Важно, чтобы угол заточки был всегда одним и тем же.
Он задаётся углом, под которым держат напильник по отношению к плоскости пилы. Определить его несложно. Надо просто держать напильник так, чтобы он касался всей поверхности, существующей на зубе старой заточки.
При заточке нельзя забывать о том, что напильник должен двигаться только от себя, то есть в сторону острия. При выполнении такого условия металл зуба снимается эффективно, а поведение инструмента остаётся всегда под контролем.
Чтобы работать было легче, ножовку следует надёжно зафиксировать. Лучше всего использовать для этого тиски. Свою роль играет и освещённость. Зубья должны быть хорошо видимыми. Это позволит постоянно контролировать результат.
Разводка зубьев
Чтобы убедиться в необходимости выполнения разводки, следует проверить расстояние между противоположными зубьями. Если оно маленькое, ножовка при работе будет заклинивать. Величина развода зависит от породы древесины.
Нужно помнить о том, что свою роль здесь играет обрабатываемая древесина.
Если она твёрдая, развод должен составлять от 1,5 до 2 раз больше толщины самой ножовки. Когда древесина мягкая, между вершинами зубьев должно быть расстояние, в двое-трое превышающее толщину полотна.Ещё одно важное условие, о котором следует помнить, определяясь с тем, как развести зубья у ножовки, предназначенной для работы по дереву, — равномерность. Если её нет, то есть углы отклонения зубьев, а значит, и расстояния, на которые удалены их острия от центра полотна, различные, ножовка будет постоянно заклинивать в древесине. А значит, скорость работы получится низкой, срез будет иметь низкое качество. Чтобы этого не случилось, при работе используют инструмент, называемый «разводкой». У него есть упор, который не позволяет отгибать зубья сильнее, чем того требует стандарт.
Зубья ножовки разведены в разные стороны. Последовательность – через один. То есть, если смотреть вдоль полотна, можно заметить, что, к примеру, нечётные имеют изгиб вправо, чётные влево.
Заточку выполняют вначале на одной группе зубьев, потом на второй. Каждый зуб имеет две режущие кромки, поэтому каждая группа обрабатывается дважды. То есть сначала затачивается левая кромка зубьев одной группы, потом – правая. В таком случае будут исключены ошибки, да и работать будет удобнее, поскольку не потребуется менять положение инструмента.
Выравнивание высоты

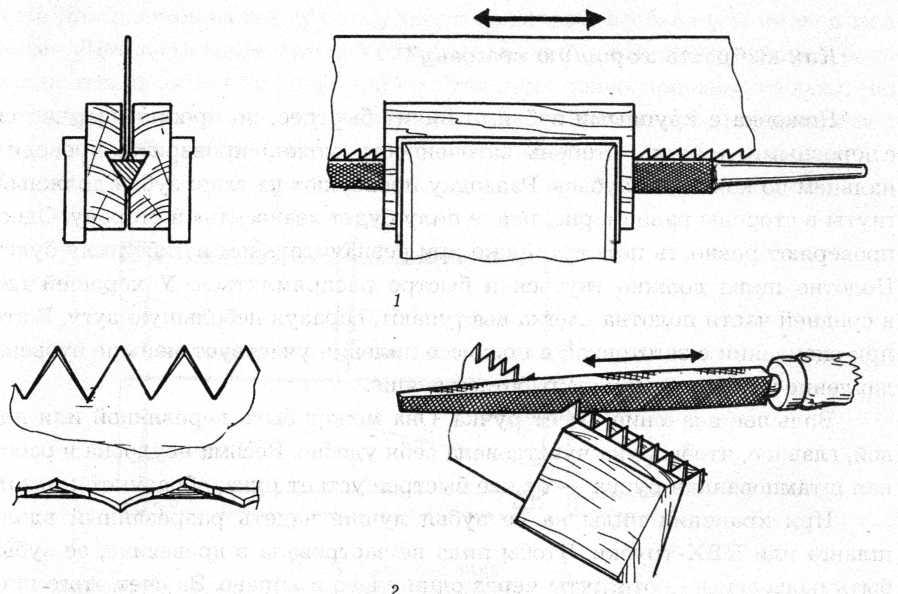

Когда выполнение разводки завершено, следует проконтролировать, одинаковую ли высоту имеют зубья. Даже при наличии опыта усилия при заточке могут быть неравномерными. Поэтому может получиться, что какой-то зуб или несколько окажутся выше других. Такой контроль всегда выполняется, если владелец инструмента знает, как правильно наточить ножовку.
Способ выявления выступающих зубьев простой. Нужно заранее приготовить плотную бумагу (картон). Её длина должна охватывать всё режущее полотно. Положив бумагу на стол или доску, следует с усилием прижать к ней весь край ножовки с зубьями. Если какие-то оказались длиннее, они сильнее проколют поверхность.
Выравнивание высоты зубьев
Лишняя высота убирается с помощью надфилей. При этом надо быть внимательнее: форма зубьев должна быть сохранена. Если идеальный результат невозможен, надо добиться её максимальной сохранности.
Необходимый инструмент для заточки
Хотя операция по заточке ножовки простая, инструментов для неё требуется много. Но, чтобы заточка ножовки по дереву своими руками была выполнена, а чего-то нужного нет, возможна замена. Единственное, что заменить не удастся, — это тиски, поскольку только с их помощью возможна надёжная фиксация пилы. Что касается остальных, то в домашних условиях варианты следующие:
- вместо разводки можно использовать хорошие пассатижи. Правда, контролировать ширину развода придётся самостоятельно;
- можно пользоваться точильным брусом и наждачкой;
- при недостатке естественного света или существующей электролампы можно пользоваться переносным источником света, в том числе настольной лампой;
- чтобы выполнить точные замеры, можно воспользоваться штангенциркулем или транспортиром.
Правда, контролировать ширину развода придётся самостоятельно;Возможен вариант, при котором заточку пилы осуществляют болгаркой.
Эта операция сложнее описанной. Потребуется верстак и струбцины. Ножовка должна быть зафиксирована в горизонтальном положении. При работе потребуется особая внимательность. Дело в том, что диск для заточки болгаркой вращается с высокой скоростью. Из-за этого металл может сильно нагреваться и сталь зубьев ослабнет. К тому же, толщину снимаемого с зубьев металла при таком способе контролировать трудно.
Заточка пилы своими руками
Готовясь к работе, надо позаботиться о том, чтобы полотно ножовки в тисках было зажато деревянными губками, иначе пилу можно повредить.
Последовательность заточки ножовки по дереву такова:
- ножовку в тисках фиксируют как можно ближе к её зубьям, при этом нельзя повреждать разводку;
- одна рука удерживает рукоятку напильника, вторая фиксирует его оконечность. Это позволяет добиться равномерного распределения усилия;
- угол заточки зубьев обычно составляет 15-30 градусов;
- угол, под которым напильник находится по отношению к полотну пилы, должен быть в пределе от 30 до 45 градусов;
- перемещение напильника по зубу выполняется от себя. Обычно хватает 3-5 раз провести напильником для заточки одной стороны зуба;
- когда работа на одной стороне ножовки выполнена, её переворачивают и процесс повторяется.
Если вся работа выполнена в соответствии с предусмотренным порядком, ножовка приобретает прежнюю остроту. А значит, работа с древесиной будет выполняться также легко, как это происходило с новым инструментом.
Пила | Общее руководство по инструментам
Общие руководства
Иззи Бергер
Набор для пилы используется для аккуратного и точного изгиба зубьев пилы, чтобы сделать пропил шире, чем пластина пилы, чтобы избежать ее заедания, когда пила входит в пропил и проходит через него. Пила отгибает зубья от пластины, с ее помощью каждый второй зуб отгибается в том же направлении, а затем чередующиеся зубья в противоположном направлении. Один рычаг пилы движется так же, как плоскогубцы, когда вы сжимаете две ручки, появляется «молоток» или зубочистка, чтобы выбить зуб.
Цифры на наковальне (колесе) определяют различную глубину разводки, большие пилы часто требуют большей разводки, чем маленькие. Наковальня увеличивает угол, на который устанавливается зуб, каждый раз, когда вы его поворачиваете.
Выберите глубину установки и сохраняйте ее на протяжении всего процесса настройки пилы.
Чем меньше число на наковальне, тем больше набор. Вещи, которые могут определить, какой набор используется, включают:
- Условия
- Содержание влажности в деревянной пластине
- Тип дерева
- Толщина пила
- Требуется тонкость Cut
. Подробнее об этом мы рекомендуем по рекомендации по следующему благу: «Пол.
Пилы для доработки
Пилы старые и новые
Почтовые теги: #Пила#пила
Общие руководства
The Square Guide
Иззи Бергер
Угловой угольник используется для обеспечения точности линий разметки и разрезов, выполненных другими инструментами. Он всегда должен быть точным, потому что в противном случае последующая работа приведет к более низкому уровню качества работы. Использование Квадрат — один из самых важных инструментов, используемых при изготовлении мебели.
Используется для маркировки…
Подробнее The Square GuideПродолжить
Общие руководства
The Gouge Guide
Иззи Бергер
Долото внешне похоже на долото, так как имеет ручку и металлическое лезвие, однако лезвие закруглено, что в основном используется для резьбы. Использование Долото используется для резьбы, формовки, выдалбливания и криволинейных разрезов. Они часто будут использоваться в тонкой деревообработке для…
Читать дальше The Gouge GuideContinue
Общие руководства
Направляющая рубанка
Иззи Бергер
Плуг (плуг США) рубанок создает канавки, удаляя материал из середины куска дерева, оставляя два внешних края.
Рубанок имеет направляющую или направляющую, которая проходит вдоль нижней или внешней кромки корпуса рубанка, чтобы канавка оставалась параллельной, а рубанок полностью выровнен по материалу….
Читать дальше Руководство по плуговым рубанкамПродолжить
Общие руководства
Путеводитель по файлам
Иззи Бергер
имеют зубья, которые охватывают ширину рабочей поверхности с диагональным наклоном, зубья бывают разных размеров, что влияет на глубину впадин и, следовательно, на глубину врезания зубьев напильника в материал. Если зубья очень маленькие и расположены близко друг к другу (гладкий или второй рез), это может вызвать…
Подробнее Руководство по файламПродолжить
Общие руководства
Зажимы для створки
Иззи Бергер
Зажимы для створки используются для скрепления объектов в течение длительного периода времени, обычно при склеивании, чтобы гарантировать, что детали не сдвинутся, пока клей высыхает. Их также можно использовать для временной сборки (сухая сборка) и для удержания компонентов в тисках и на столешнице. Как дерево…
Подробнее Зажимы для створкиПродолжить
Общие руководства
The Plane Guide
Иззи Бергер
Существует множество различных типов инструментов, называемых рубанком, все из которых имеют лезвие, закрепленное под углом внутри металлического или деревянного корпуса, некоторые из них включают: однако важно помнить, что на самом деле это…
Подробнее The Plane GuideПродолжить
Сколько комплектов должно быть у вашей ручной пилы? – Боб Розаески Fine Woodworking
Вопрос о том, сколько комплекта нужно добавить к ручной пиле, является общим для новичков в области заточки пил.
Набор зубьев является важным компонентом для работы ручной пилы. Но как узнать, правильно ли настроена ваша пила? Пильные наборы
К сожалению, это еще не все. На самом деле добавление нужного количества разводки к пиле требует гораздо большего, чем просто PPI лезвия.
Прежде чем мы начнем пытаться понять, как правильно настраивать наши пилы, давайте уделим минутку и поговорим об инструментах, используемых в торговле. Существует несколько способов установки зубьев на ручной пиле, от простых и сложных в освоении до сложных и почти надежных. Я перепробовал их все — молоток, пилы и наборы плоскогубцев, как новые, так и старые. На мой взгляд, лучший инструмент для установки зубьев для заточки ручной пилы своими руками — это набор зубьев плоскогубцами. Эти инструменты обеспечивают наиболее постоянный набор зубов с наименьшим количеством практики. Тем не менее, набор зубьев плоскогубцев не обеспечивает автоматическое нанесение правильного количества развода на зубы.
Кроме того, не все комплекты плоскогубцев одинаковы. Я использовал довольно много из них, и некоторые из них определенно более интуитивно понятны, чем другие. Кроме того, некоторые наборы имеют только одну регулировку — количество точек на дюйм. Эти инструменты предполагают, что каждая пила с определенным числом точек на дюйм должна иметь одинаковую степень изгиба зубьев, независимо от других факторов, упомянутых выше. Однако инструменты более высокого качества будут иметь две регулировки — одну для количества точек на дюйм и одну для степени изгиба, которую применяет инструмент. Эти типы наборов — те, которые я рекомендую вам искать. Они, безусловно, лучшие инструменты.
Первая регулировка, количество точек на дюйм, обычно регулирует положение наковальни вверх или вниз вдоль лезвия так, чтобы зуб изгибался примерно в центре его высоты или чуть меньше.
Если согнуть зуб более чем наполовину, есть риск сломать зуб, поэтому это важная регулировка. Некоторые наборы пил будут работать только с ограниченным диапазоном размеров зубьев, поэтому производитель может сделать несколько разных моделей (например, большую и маленькую) для разных диапазонов размеров зубьев. Другие, такие как мой (клон Stanley 42W), подходят для гораздо более широкого диапазона размеров зубов. Это связано с размером «молотка», который изгибает зубья, и диапазоном регулировки наковальни. Если вы попытаетесь использовать набор, предназначенный для больших зубьев, на пиле меньшего размера, молоток будет слишком большим для маленьких зубьев, и наковальня не сможет правильно согнуть зуб. Если вы попытаетесь использовать набор, предназначенный для маленьких зубьев, на большой пиле, возможно, наковальню не удастся отрегулировать достаточно далеко по высоте зубьев, и в результате вы не сможете установить достаточный набор зубьев.
В то время как первая регулировка задает положение изгиба на зубе, если в вашем наборе есть вторая регулировка, как у меня, она используется для регулировки величины изгиба, прикладываемого к зубам. Эта регулировка, на мой взгляд, является более критической, и ее, как правило, не хватает в наборах пил более низкого качества. В моей модели поворот колеса с накаткой на нижней части губок перемещает куполообразный поршень внутрь и наружу. Это изменяет угол лезвия по отношению к наковальне и, следовательно, изменяет угол результирующего изгиба, который входит в зубья. Выдвижение плунжера наружу приводит к большему схватыванию, в то время как перемещение плунжера внутрь приводит к меньшему схватыванию.
Наличие обеих этих регулировок позволяет мне при необходимости адаптировать набор пилы к конкретной ситуации. Например, торцовочная пила обычно требует меньшей настройки, чем продольная пила (поскольку пропил в продольном пропиле может иметь тенденцию смыкаться и защемлять лезвие во время пропила, в то время как поперечный пропил обычно этого не делает).
Таким образом, я могу использовать эту регулировку, чтобы установить немного больше на продольной пиле 10 PPI, чем на поперечной пиле 10 PPI. Точно так же пилы, используемые в основном для хвойных пород, выигрывают от немного большего набора, чем пилы, используемые в основном для твердых пород. Вторая настройка моего набора позволяет мне легко добиться этого.
Что касается оценки того, правильно ли настроена ваша ручная пила, за многие годы было разработано множество методов, которые пытались определить это количественно. Вы можете измерить толщину пильного диска, а затем измерить величину развода зубьев с помощью микрометра. Однако такой уровень детализации действительно не нужен и, кроме того, фактически весьма ненадежен. Как упоминалось выше, существует слишком много факторов, влияющих на то, какой набор должен быть у пилы. Таким образом, просто сказать, что пила типа «ласточкин хвост» должна иметь разводку в 3 тысячных дюйма с каждой стороны лезвия, на самом деле не охватывает все эти ситуации (я только что придумал это число, так что не цитируйте меня).
Самый надежный метод оценки схватывания — это просто протестировать пилу и посмотреть, как она себя чувствует при распиле. Правильно настроенная пила должна легко прорезать доску без заеданий, но с не большим пространством в пропиле, чем это необходимо для предотвращения заедания пилы. Если разрез свободный, рез будет иметь тенденцию к непостоянному смещению.
Когда я затачиваю пилу, я добавляю наименьшее количество набора, которое, как мне кажется, может сойти с рук для конкретной пилы. Затем я тестирую пилу в лесу, который, скорее всего, будет использоваться. Если пила вообще застревает в тестовых пропилах, я добавляю еще немного набора. Этот процесс должен продолжаться до тех пор, пока пила не будет чувствовать себя точно в пропиле.
Если пила действительно работает неаккуратно во время тестовых пропилов или непоследовательно смещается влево и вправо, возможно, она слишком сильно отрегулирована. К сожалению, не существует действительно надежного способа «снять разводку» пилы, в зубья которой было вставлено слишком много разводки.
