Как расшифровывается плита осб: ОСБ (OSB) плита — расшифровка аббревиатуры | Характеристики OSB плит — размеры, вес, длина и толщина | Укладка, монтаж ОСБ

Плита ОСП расшифровка (ОСБ, OSB, ориентированно-стружечная плита) — что это, как расшифровывается, что за материал в строительстве

Автор Михаил Соколов На чтение 3 мин. Опубликовано 11.08.2020

Одним из современных, долговечных материалов для дизайна и применения в интерьере является ОСП. Она используется в отделке помещений, как декор и прочее. Что это такое? Расшифровка плиты ОСП — ориентировано-стружечная плита.

Она широко распространена в строительстве и ремонтных работах. Материал на рынке конкурирует с фанерой, древесно-слойным пластиком, ДВП, МДФ, гипсокартоном, ДСП, гипсоволокнистыми листами. Качественная облицовка плитами дает зданию прекрасный внешний вид. Надежно защищает от осадков, перегрева, механических повреждений.

Содержание

1. Обозначение аббревиатуры плиты
2. Производство ОСП
3. Основные характеристики
4. Достоинства и недостатки ОСБ
5. Использование

Обозначение аббревиатуры плиты

Плита ориентированно-стружечная (ОСП) в переводе с английского oriented strand board, OSB. Представляет собой многослойный материал — три, четыре и более слоев. Состоит из стружки древесной, проклеенной смолами, специальным клеем, с добавлением воска, борной кислоты.

Начало применения — девяностые года. В РФ принято маркировать ОСП и его аналоги по европейскому стандарту DIN EN120, который определяет класс эмиссии формальдегида и других токсичных веществ.

Производство ОСП

Этапы процесса производства:

• Изготовление стружки из древесины.
• Просушка в сушильной камере.
• После сушки происходит перемещение по транспортеру для дальнейшего осмоления.
• Склеивание стружки — применение смол и полимеров, перемешивание с клеящим материалом.
• Формовка материала.
• Прессование — с помощью больших барабанов, далее в ход идет гидравлический пресс.
• Раскрой — нарезка и маркировка.
• Обработка торцов фрезами, впитывающими веществами для получения влагоустойчивости.

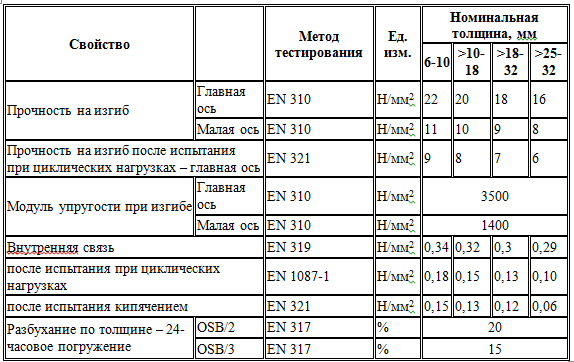

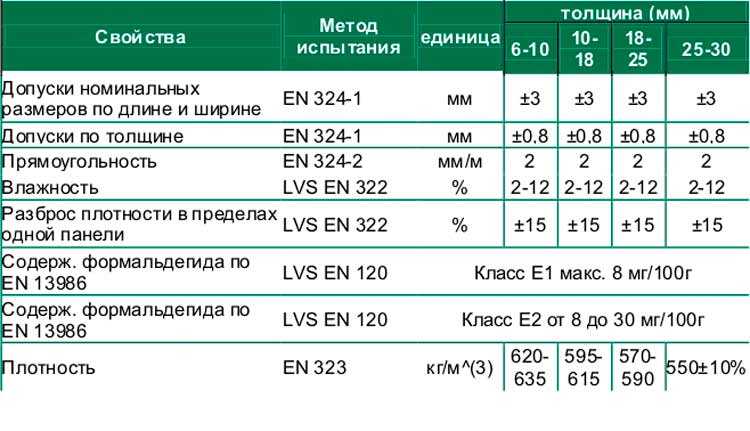

Основные характеристики

В соответствии с технологией производства свойства ОСП должны соответствовать:

• предельной прочности при изгибе, не менее 22 Мпа;
• влагостойкости — материал не разрушается при нахождении в воде в течение суток;
• коэффициенту удержания крепежа;
• низкому уровню дефектов — отсутствие сучков, пустот, расслоения;
• нетоксичности смол;
• толщине от 6 до 25 мм;
• стандартным размерам.

К основным достоинствам облицовочного материала относятся:

• невысокая цена;
• высокая прочность;
• звукопоглощение;
• устойчивость к перепадам температуры;
• надежность, протестированная при производстве;
• натуральный древесный материал;
• высокотехнологичное производство;
• быстрая поставка;
• низкий вес, способствует удобному монтажу;
• изготовление по технологическому процессу с маркировками;
• низкий показатель деформации;
• влагостойкость;
• нет порчи насекомыми;
• производство изделий по ТУ и ГОСТ;
• простота монтажа;
• отсутствие дефектов;
• длительный срок годности;
• использование на неровных поверхностях.

К недостаткам плиты можно отнести возможность набухания при неправильной эксплуатации. Некачественные плиты могут содержать формальдегиды, фенолы.

Использование

Материал делится на четыре класса:

• Первый — применяется в производстве мебели и внутренней отделки.
• Второй — в сухих помещениях.
• Третий — с высоким показателем влажности.
• Четвертый способен выдержать большую нагрузку и влажность.

Плиты ОСП применяются для всех видов внешней облицовки. В качестве многократно используемой бетонной опалубки, сплошной обрешетки кровли — выдерживают сильную ветровую и снеговую нагрузки. Также применяются для черновых полов, напрямую, как покрытие, при производстве СИП панелей, в деревянно-каркасном домостроении.

При покупке ОСП следует обозначить условия ее применения, длительность и интенсивность нагрузок. Цена на товар зависит от характеристик: марка, толщина, качество, вид и способ обработки. Приобрести продукцию из дерева от производителя теперь не составит труда.

Что такое OSB-плиты (ОСБ)

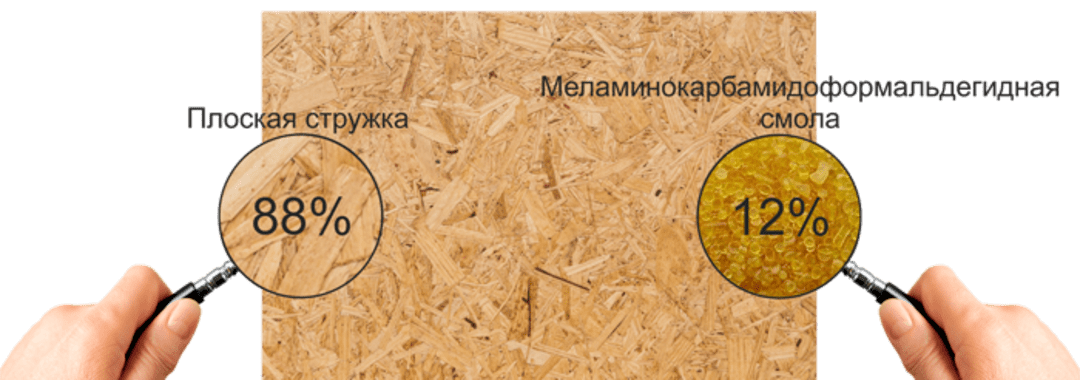

Аббревиатура OSB (Oriented strand board) расшифровывается как ориентированно-стружечная плита (ОСБ). Листы широко применяются в строительстве из-за сравнительно недорогой стоимости и достаточной прочности. Ими накрывают крыши, собирают перегородки в комнатах, укладывают полы и используют в качестве опалубки. Что касается коммерческого использования, характеристики ОСБ плит позволяют использовать их в качестве рекламных щитов и упаковочного материала.

Этапы производства древесных плит

Плитная продукция прежде чем попасть в магазин проходит несколько этапов.

Подготовка сырья

Плиты изготавливают из сосны, ели, тополя или осины. В качестве заготовки выступает ствол дерева, который доставляется на предприятие, где в последующем происходит подготовка его к обработке. На этом этапе ствол очищается от коры, распиливается на кряжи и сортируется по категориям.

Полученный отрезок нижней части ствола (кряж) подается в строгальный станок. В нем древесина проходит через ножи, которые рубят ствол на щепу вдоль волокон. В процессе заготовки нарубленная щепа получается разного размера, но всегда остается в пределах 75-140 мм в длину и 12-35 мм в ширину.

После заготовка отправляется на сушку, где ее влажность опускается до 65-75%.

Укладка листа

Высушенная щепа перемешивается с клеем и выкладывается на лист, на котором набирается нужная толщина заготовки. В клеевой состав входят формальдегидные смолы, метилендифенилдиизоцианат или МДИ (метилендифенилдиизоцианат). При использовании МДИ в качестве связующего компонента плита выходит экологически чище, так как эмиссия формальдегидов остается на низком уровне. Именно на такой продукции, с малым содержанием опасных веществ, ставится отметка «Green».

Прессование листа

Перед прессованием щепу укладывают на стол, разравнивают и подгоняют под нужную толщину. Далее при температуре +200 °С начинается процесс полимеризации, который позволяет клею схватиться, образовав на выходе монолитное основание.

После прессования заготовка остывает и проходит процесс выбраковки. На контрольно-измерительном этапе проверяется его форма и толщина, которая должна соответствуют нормам. Далее заготовку отправляют на склад, где на протяжении 48 часов происходит окончательная полимеризация.

Порезка

Чтобы ОСБ плита обрела нужные размеры, ее раскраивают. Согласно размерной сетке заготовку распиливают на следующие форматы:

• 1220*2440 мм;

• 1250*2500 мм;

• 1250*2800 мм,

• 1250*3000 мм;

• 1200*6000 мм.

У каждого типоразмера есть своя толщина, которая находится в пределах 9-25 мм. И чем толще лист, тем дороже он стоит. Поэтому чтобы не переплачивать нужно понимать, где применяется OSB лист и какая толщина подходит для проведения той или иной работы. Например:

1. Для потолка используют листы толщиной от 9 мм.

2. Под кровлю кладут 12 мм и выше.

3. А на полы — 15 мм и толще.

Классификация OSB-плит

Строительная плита OSB отличается не только по геометрическим параметрам, их делят по классам:

• OSB 4 — плиты самого высокого качества. Допускается применение материала во влажной среде при больших нагрузках.

• OSB 3 — плиты среднего класса. Наиболее распространены, так как способны выдерживать значительные несущие нагрузки, и стоят дешевле из-за меньшей устойчивости к воздействию влаги.

• OSB 2 — плиты с недостаточной влагостойкостью, но способные выдерживать такую же нагрузку, как и плиты 3 и 4 класса. Поэтому такой материал часто используют в сухих помещениях.

• OSB 1 — плиты не проявляют стойкость к влаге и не отличаются особой прочностью.

Значительная часть плит, которая представлена в магазинах, именно третьего класса. Этот класс продукции по соотношению цена-качество находится на «золотой» середине, что соответствует требованиям большинства покупателей.

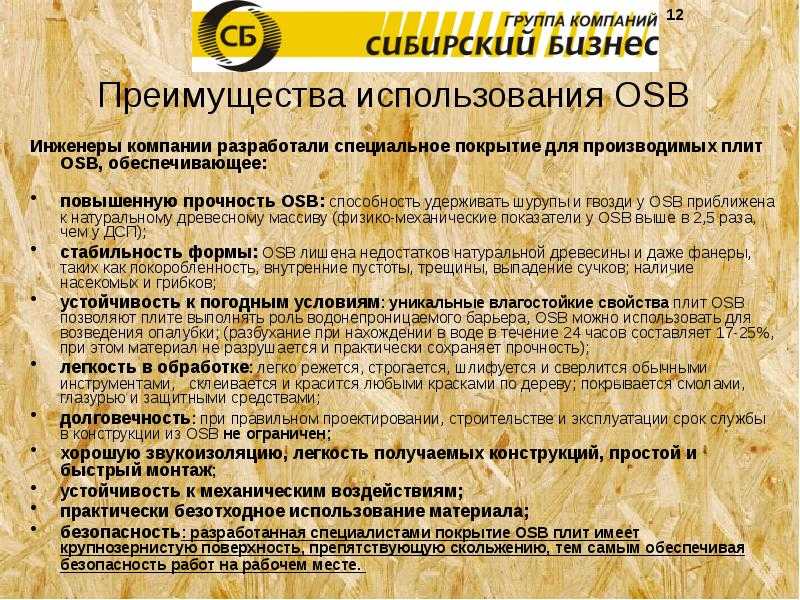

Свойства OSB-плит

Преимуществ у ОСБ-панелей достаточно: их применяют в строительстве, в коммерции и в быту. В первую очередь листы технологичны. Они легко красятся, просты в обработке и способны надежно держать крепеж. Но самое главное:

• OSB листы легко пилятся, строгаются, фрезеруются и сверлятся. Однако при работе необходимо использовать средства защиты органов дыхания и глаз, так как древесная пыль достаточно вредная.

• Способны удерживать большой вес материала, закрепленного саморезами, шурупами, гвоздями и другими метизами.

• Обладают сравнительно небольшим весом.

Так как плиты изготавливают из древесины, то такой материал подвержен влиянию влаги. Под воздействием воды древесно-стружечная ОСБ плита имеет свойство разбухать, а после высыхания растрескиваться. Таким образом, снижаются прочностные характеристики, поэтому даже самая влагостойкая плита должна быть максимально защищена от прямого контакта с водой.

Влагостойкость

Даже самого высокого класса плиты — OSB 4 при повышенной влажности увеличиваются в размерах приблизительно на 12%. Соответственно листы низшего качества разбухают еще больше, это значение может достигать 25%.

Материал, не защищенный от влаги, со временем становится хрупким и начинает крошиться, в нем заводится плесень и грибок. Поэтому если хотите продлить срок эксплуатации плит, они должны обрабатываться гидрофобной пропиткой.

Биоцидная стойкость

При изготовлении плит используют клеевой состав, который защищает ее от плесени. Но при длительной эксплуатации материала во влажной среде протекция снижается. И для предотвращения этого необходимо периодически обрабатывать древесину огнебиозащитными пропитками по типу Биомида.

Паропроницаемость

Древесные плиты хорошо пропускают воздух, что позволяет стенам потолкам или другими конструкциям «дышать». Это означает, что внутри материала не будет накапливаться влага вследствие перепадов температуры. Однако возводимые, например, каркасные дома из древесно-стружечной плиты в обязательном порядке должны быть оборудованы приточно-вытяжной вентиляцией.

 Устройства ПВУ (приточно-вытяжной вентиляции) обеспечат правильное движение воздуха в доме без появления сквозняков. Таким образом, атмосфера в комнатах будет всегда приятной и вы не будете чувствовать усталость от скопления углекислого газа.

Экологическая чистота

Хоть плиты и изготовлены исключительно из древесины, в составе присутствует клеевая смесь, производимая из формальдегидных смол. Формальдегид в высокой концентрации в свою очередь отрицательно воздействует на организм человека, вызывая аллергические реакции и прочее. Но не стоит паниковать, так как формальдегид окружает нас везде, он содержится в виниловых обоях, мебели, линолеуме, пластике и т.д.

 Чтобы предотвратить активное выделение формальдегида не подвергайте поверхность древесной плиты нагреву, не оставляйте торцы OSB не обработанными. Однако эти рекомендации остаются актуальными в том случае, если плита находится непосредственно в доме. Но когда ее применяют при перекрытии крыш или используют в качестве перегородок для стен, то переживать по этому поводу не стоит.

 Еще одним способ избежать воздействия формальдегидов является использование качественных строительных материалов. Например, Kronospan не использует в производстве OSB клеевой состав на основе формальдегидных смол, а применяет низкотоксичный клей.

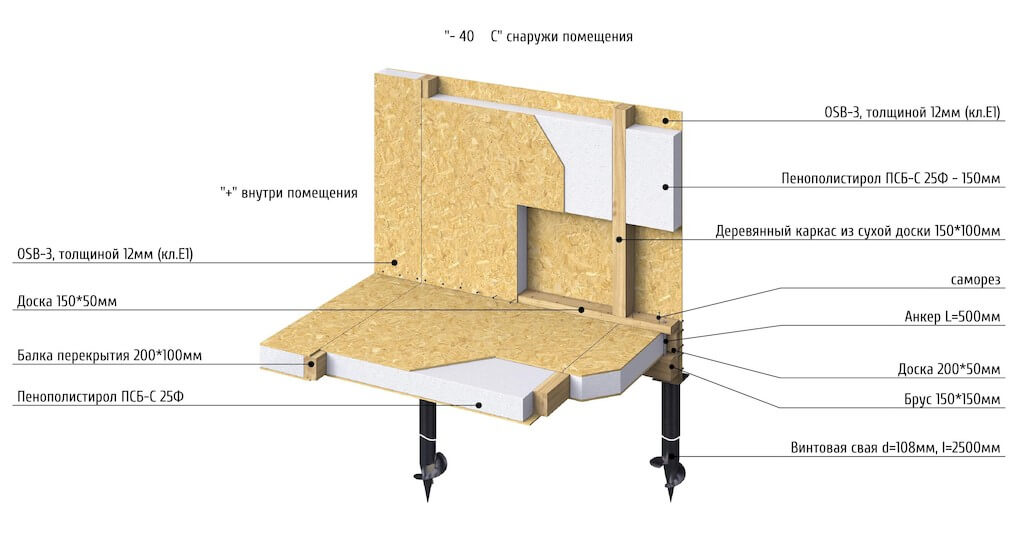

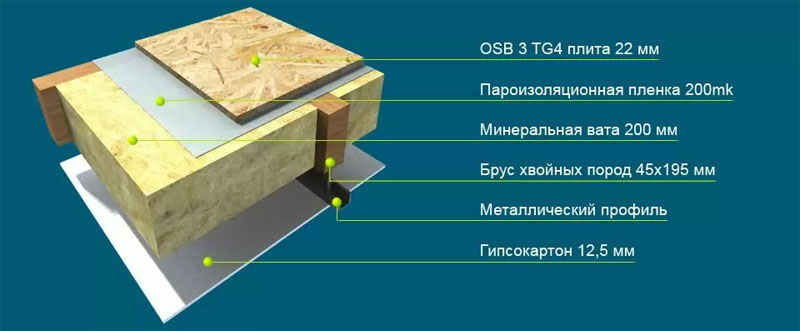

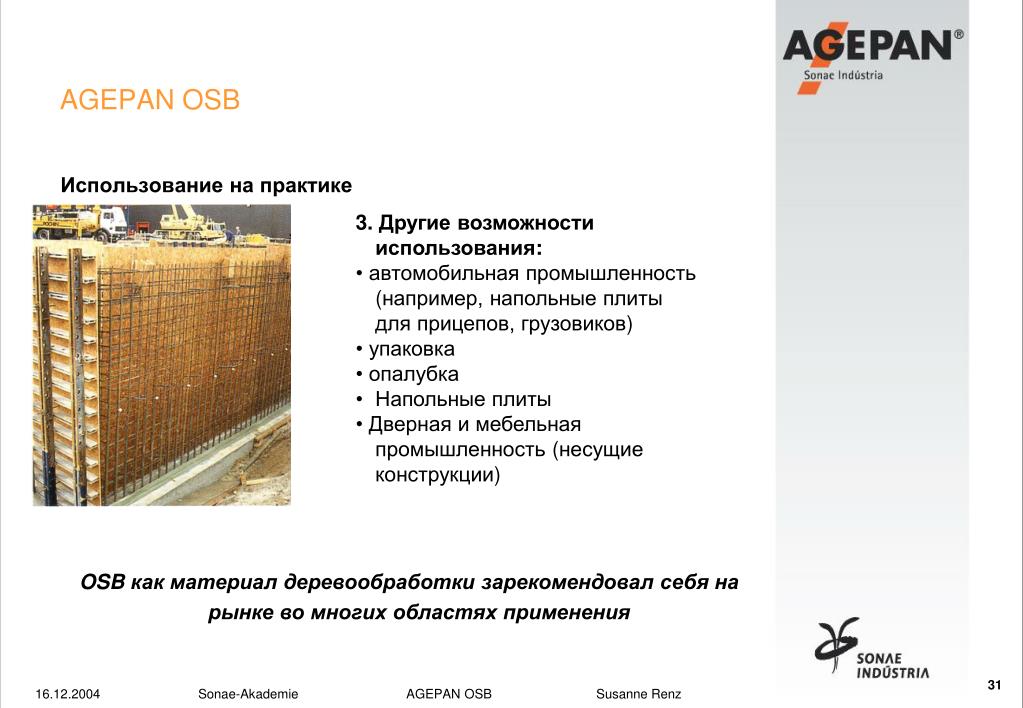

Применение OSB-плит

Существующие разновидности ОСБ плит позволяют использовать их в качестве строительного и отделочного материала. За счет свойств и характеристик, перечисленных выше, продукция остается востребованной и без нее не обходится ни одно строительство.

Существует масса вариантов, где применяют в том или ином виде древесно-стружечные плиты, но в основном их используют при:

• выравнивании потолков;

• укладке настила;

• возведении простенков и стен;

• организации опалубки;

• создании сплошной обрешетки для обустройства мягкой кровли и т.д.

Помимо всего, древесная плита обладает низкой теплопередачей. Дерево предотвращает появление «мостиков холода» и удерживает тепло, что остается актуальным для жилых домов. Поэтому применение ОСБ плит при возведении зданий оправдывает себя в полной мере.

Ориентированно-стружечная плита (OSB) — Полное руководство (2020)Сопутствующие поддоны

10 февраля 2020 г.

Часто в строительных проектах возникает потребность в каком-либо материале.

Материал, пригодный для использования в несущих конструкциях, обшивке, стенах, настиле пола или настиле крыши.

К счастью для строителей и домашних мастеров, такой материал есть.

Этот материал известен как лист OSB.

В этом исчерпывающем руководстве мы узнаем, что такое ориентированно-стружечные плиты.

Как производятся плиты OSB и их преимущества.

Мы ответим на такие вопросы, как водонепроницаемость ориентированно-стружечных плит и чем они отличаются от фанеры.

Затем мы закончим подведением итогов, чтобы объединить все, что мы узнали.

Итак, без дальнейших церемоний, давайте приступим к изучению основ ориентированно-стружечных плит или, для краткости, ОСП.

Глава 1: Что такое плита с ориентированной стружкой (OSB)

Глава 2: Как производится OSB

Глава 3: Преимущества OSB

Глава 4: Водонепроницаемы ли OSB?

Глава 5: OSB vs Фанера

Глава 6: Заключение

Глава 1: Что такое ориентированно-стружечная плита (OSB)

Итак, прежде всего вы, вероятно, задаетесь вопросом:

стоять за?

Простой ответ: «Ориентированно-стружечная плита».

Но теперь вы думаете; здорово, но что такое ориентированно-стружечная плита? И почему все продолжают говорить мне, что я должен использовать его для своего проекта «сделай сам»?

Изобретенная в 1963 году в Калифорнии Армином Эльмендорфом ориентированно-стружечная плита (OSB) представляет собой тип инженерной древесины. По сути, он очень похож на ДСП.

OSB создается с использованием клея и слоев древесных стружек (отсюда и название). Мы рассмотрим этот процесс более подробно в следующей главе.

Эти древесные стружки придают OSB характерный внешний вид:

Поверхность OSB обычно шероховатая и пестрая. Вы можете увидеть отдельные полосы дерева, использованные при его строительстве.

Деревянные планки обычно имеют размер около 2,5 см на 15 см (1 дюйм на 5,9 дюйма).

Они уложены неравномерно друг на друга, разных типов и толщины. Это придает OSB прочность.

Глава 2: Как производится OSB

Выше мы кратко коснулись процесса производства OSB.

Но давайте рассмотрим этот процесс более подробно.

Начиная с поиска древесины и заканчивая распилом и доставкой.

Плиты с ориентированной стружкой изготавливаются из древесины.

Но какое дерево?

А откуда он?

Во-первых, OSB обычно использует древесину, полученную из бревен малого диаметра, которые, как правило, из быстрорастущих пород, которые сами происходят из устойчиво управляемых лесов.

Сюда входят такие виды, как:

1. Осина
2. Сосна желтая южная
3. Тополь
4. Черный тополь

В идеале бревна должны браться из местных источников, возможно, в 50-150 милях от перерабатывающего завода.

Это помогает снизить воздействие на окружающую среду и стоимость доставки бревен.

После того, как бревна поступят на перерабатывающий завод, они должны пройти несколько различных процессов, прежде чем они будут готовы к использованию в производстве OSB.

Сначала бревна окорываются (иногда кора используется в качестве топлива для работы завода).

Окоренные бревна подаются на крутильные станки.

Стрендеры представляют собой инструмент с кольцом или веером лезвий, которые используются для нарезки и нарезки всего бревна. Создание прядей древесины, которые обычно имеют длину от трех до шести дюймов, ширину один дюйм и толщину 0,03 дюйма.

Любые нежелательные нити удаляются и используются в качестве топлива.

Бревно нарезано на пряди, пришло время их высушить.

Влажные деревянные пряди помещаются в сушилку. Детали падают в сушилку, температура которой колеблется от 1500 F на входе до 200 F на выходе.

После того, как деревянные пряди полностью высушены, пришло время смешать их вместе, используя смесь смолы и воска.

Конкретная смесь смол, восков, древесная смесь, время года — все зависит от производителя.

После смешивания нитей со смолой и воском они укладываются слоями в маты глубиной от трех до восьми дюймов на конвейерной ленте шириной примерно от восьми до двенадцати футов. Затем эти маты отрезают по длине, чтобы они соответствовали прессам завода.

Деревянные пряди в матовой форме готовы к прессованию и выпеканию. Эти маты из деревянных прядей выпекаются под давлением при температуре 400 F. Типичное применяемое давление составляет 1300 фунтов на квадратный дюйм.

Заключительные этапы начинаются с того, что плитам дают остыть после обжига.

После охлаждения их нарезают по размеру, например, четыре на восемь футов. Затем к ним могут быть добавлены некоторые дополнения.

Наконец, они будут отправлены для доставки в пункт назначения.

Глава 3: Преимущества OSB

К настоящему моменту вы уже должны хорошо понимать, во-первых, что такое OSB, и во-вторых, как ее производят.

Теперь давайте рассмотрим некоторые преимущества ориентированно-стружечных плит.

1. Консистенция

Благодаря постоянному совершенствованию технологии прессования производство OSB стало невероятно стабильным.

В результате получается очень надежный и стабильный продукт, которым довольны конечные пользователи.

В конечном счете, позволяет быстро внедрить ориентированно-стружечные плиты, поскольку нет нежелательных сюрпризов в форме, размере, качестве или отделке OSB.

2. Универсальный

Ориентированно-стружечные плиты невероятно универсальны и прочны благодаря пятидесяти слоям древесных стружек, укладываемых в поперечном и продольном направлениях при производстве.

Это означает, что плиты OSB можно использовать по-разному, например; Устройство пола, стен, пола и настила. Ориентированно-стружечные плиты также доступны во многих размерах, которые можно легко транспортировать.

Это еще больше расширяет возможности и без того универсального продукта.

3. Экономичный

OSB — это очень экономичный строительный продукт и решение. Это значительно дешевле, чем иногда используемая альтернативная фанера.

На самом деле, если OSB используется для чернового пола, строители обшивки стен и крыши могут получить значительную экономию средств по сравнению с фанерой.

4. Экологичный

Ориентированно-стружечные плиты, в отличие от некоторых других строительных материалов, очень экологичны и безопасны для окружающей среды.

OSB считаются устойчивыми, поскольку они изготавливаются из стружки, полученной из небольших деревьев, произрастающих в устойчиво управляемых лесах.

Использование небольших бревен экономит использование более зрелых деревьев, которые, как следствие, сохраняются.

Кроме того, в процессе производства нет отходов.

Будут использованы все части журнала. Будь то топливо для завода или деревянные пряди для досок; отходов нет.

Наконец, новые смолы и воски намного безопаснее в использовании, чем те, которые использовались в прошлом.

5. Более высокая прочность на сдвиг (чем у фанеры)

По сравнению с альтернативной фанерой OSB обладают гораздо большей прочностью на сдвиг.

Благодаря многослойному методу производства плиты OSB невероятно прочны, что делает их отличными кандидатами для самых разных применений.

Глава 4. Водонепроницаемый ли OSB?

Мы установили, что ориентированно-стружечные плиты — это отличный строительный материал, обладающий высокой прочностью и пригодный для широкого применения.

Однако являются ли ориентированно-стружечные плиты водонепроницаемыми?

А что будет, если они промокнут?

Как правило, большинство OSB являются водостойкими. Благодаря строительному процессу с использованием древесной стружки, смолы и воска они обладают достаточной водостойкостью.

Однако, если вы ищете действительно водостойкую плиту OSB, вам нужно убедиться, что на ней есть штамп, подтверждающий это.

Это будет означать, что ваша плита OSB была специально обработана для придания водонепроницаемости и готова к эксплуатации.

Однако каждый раз при резке ориентированно-стружечной плиты образуется область, в которую может впитаться влага или вода.

Таким образом, вы можете подумать о добавлении дополнительного водонепроницаемого герметика к любым OSB, которые вы покупаете. Особенно те, которые вы планируете использовать для наружных работ.

Если OSB становится слишком влажной, она может вздуться (обычно по бокам). Если он набухнет, это может вызвать проблемы с конструкцией

Поэтому, если вы собираетесь использовать ориентированно-стружечные плиты там, где они могут находиться в постоянном контакте с влагой, мы рекомендуем добавить дополнительный водонепроницаемый герметик, такой как: (название герметика).

Глава 5: ОСБ, фанера и ДСП

Как мы уже говорили, основной альтернативой ориентированно-стружечным плитам является фанера.

Как OSB, так и фанера имеют свои отличительные характеристики, что обуславливает их преимущества и недостатки.

Панели OSB

1. Изготавливаются в виде панелей большего размера, чем фанера, что обеспечивает большую экономию средств для строителей
Панели OSB
2. не имеют пустот в сердцевине, тогда как фанерные панели
имеют пустоты. Панели OSB
3. более устойчивы и считаются более безопасными для окружающей среды, чем фанерные панели
. Панели OSB
4. прочнее и обладают большей прочностью на сдвиг, чем их аналоги из фанеры
. Панели OSB
5. дешевле фанерных панелей

Фанерные панели

1. Хотя фанерные панели расширяются под воздействием воды или влаги, они обычно сохнут быстрее, чем панели OSB. Тем не менее, для того, чтобы свести к минимуму их взаимодействие с влагой, следует использовать надлежащее обращение и должную осторожность для обоих.
2. В то время как плиты OSB изготавливаются из слоистых деревянных стружек, фанерные панели изготавливаются из цельных кусков шпона. Это придает им гораздо более гладкий вид, который лучше подходит для покраски или ламинирования.

Глава 6: Заключение

Подытожим все, что обсуждалось выше, в том числе несколько общих моментов о преимуществах этого вида OSB, и о видах бизнеса, которым следует задуматься об их использовании.

К настоящему моменту вы должны иметь достаточно глубокое представление о древесностружечных плитах, ориентированных на все.

Мы рассмотрели, что это такое и как они производятся.

Покрытие типа древесины, используемой для их изготовления, а также процесса наслоения.

Теперь мы понимаем, почему OSB так популярен и каковы его преимущества как строительного материала.

Мы также рассмотрели, насколько водонепроницаемы панели OSB, а также как сделать их более подходящими для наружного использования.

Наконец, мы сравнили ориентированно-стружечные плиты с их ближайшим конкурентом — фанерной панелью.

Мы будем регулярно обновлять это руководство новыми полезными советами, поэтому добавьте его в закладки и вернитесь к нему позже.

« Назад к блогу

Герметичны ли OSB? – RPA

Строители и исследователи в Северной Америке и Европе сообщают, что воздух может просачиваться прямо через ориентированно-стружечные плиты

Большинство строителей считают — и GBA уже давно сообщает — что плиты с ориентированной стружкой (OSB) являются хорошим барьером для воздуха. Если строитель использует высококачественную ленту, такую ​​как Siga Wigluv, ленту Zip System или всепогодную гидроизоляционную ленту 3M, для герметизации швов обшивки, обшивка стен и крыши OSB может выступать в качестве основного воздушного барьера здания. Консультант по энергетике Марк Розенбаум использовал эту технику в двух общежитиях Атлантического колледжа в штате Мэн и в нескольких проектах на Мартас-Винъярд, а затем выступил с презентацией на конференции в Вермонте, на которой он посоветовал строителям, которым нужны низкие номера вентиляционных дверей, заклеить их скотчем. швы их OSB обшивки.

В последние месяцы, однако, многие эксперты по строительству были удивлены, прочитав сообщения о том, что некоторые марки OSB могут быть негерметичными. Заявленная утечка происходит не из-за плохо проклеенных швов OSB; вместо этого воздух якобы просачивается через сами панели OSB, даже когда швы безупречно проклеены. Хотя этот тип утечки воздуха кажется маловероятным, накапливаются доказательства того, что к сообщениям следует относиться серьезно.

Среди последних разработок:

• Ирландский инженер Найл Кроссон сообщил о проблемах с двумя зданиями, обшитыми OSB, которые были слишком негерметичными, чтобы соответствовать стандарту воздухонепроницаемости Passivhaus.
• Архитектор Ричард Педранти и консультант по энергетике Пит Варго в 2014 году провели испытания на строительной площадке, которые убедили их в утечке воздуха через OSB Weyerhaeuser, установленную на стенах проекта Passivhaus в Скрэнтоне, штат Пенсильвания.
• Три бельгийских исследователя — Дж. Лангманс, Р. Кляйн и С. Роэлс — опубликовали результаты лабораторных испытаний, показывающие, что некоторые европейские марки OSB не очень герметичны.

Определение допустимой утечки воздуха

Что такое воздушный барьер? В Северной Америке некоторые строительные нормы и правила приняли следующее определение: «воздухонепроницаемый материал» определяется как материал с коэффициентом утечки не более 0,02 л/сек-м² при 75 Па. это определение. «Число 0,02 было основано на предложении Гаса Хандегорда, — сказал мне Лстибурек. «Он предложил определить воздухонепроницаемый материал по сравнению с гипсокартоном. Мы протестировали гипсокартон, и коэффициент утечки воздуха для гипсокартона был немного ниже 0,02. Так что это было основой стандарта».

Международный жилищный кодекс 2009 г. основывает свое определение «воздухонепроницаемой изоляции» на приведенном выше определении «воздухонепроницаемого материала». Кодекс определяет воздухонепроницаемую изоляцию как «изоляцию, имеющую воздухопроницаемость, равную или менее 0,02 л/сек-м² при перепаде давления 75 Па, испытанную в соответствии с ASTM E 2178 или E 283».

Национальный строительный кодекс Канады также включает приведенное выше определение воздухонепроницаемого материала. (После того как канадские нормы приняли это определение, компания DuPont, крупный производитель домашней одежды, оказалась в затруднительном положении. По словам Лстибурека, домашняя пленка Tyvek, широко рекламируемая как воздухонепроницаемый материал, не соответствовала канадскому стандарту. «Они не могли продавать Tyvek как барьер для проникновения воздуха в Канаде», — сказал Лстибурек. Чтобы решить эту проблему, DuPont разработала новую версию Tyvek для канадского рынка, которая была более воздухонепроницаемой, чем продукт, который они продавали в течение многих лет. «Tyvek CommercialWrap» и предлагался покупателям как в США, так и в Канаде.)

В полезном онлайн-документе «Воздухопроницаемость строительных материалов» представлены результаты лабораторных испытаний в Канаде скорости утечки воздуха через различные материалы. Эти лабораторные испытания показали, что следующие материалы считаются воздухонепроницаемыми: алюминиевая фольга, кровля из EPDM, фанера, XPS, ДСП и гипсокартон. Асфальтовый войлок (как войлок №15, так и войлок №30) не выдержал испытания, так же как и древесноволокнистая плита, пропитанная асфальтом, и пенополистирол.

Когда я спросил Лстибурека о утечке воздуха через OSB, он сказал мне, что, по его мнению, «OSB легко соответствует требованиям 0,02». Он добавил: «Очень трудно достичь стандарта воздухонепроницаемости Passivhaus 0,6 ач50, но я был бы удивлен, если бы слабым звеном [в ограждающей конструкции] была воздухопроницаемость OSB».

В последующем телефонном звонке Лстибурек уточнил. «OSB соответствует североамериканскому определению воздухонепроницаемого материала», — сказал он. «В любом случае, это не то место, где протекают здания».

ASHRAE 90.1 включает определение воздушного барьера

Раздел 5.4.3.1.3 («Приемлемые материалы и сборки») стандарта ASHRAE 90.1, образцовых строительных норм и правил для коммерческих зданий, утверждает, что следующие «непрерывные воздухонепроницаемые материалы» «приемлемо»: «Материалы с воздухопроницаемостью, не превышающей 0,004 кубических футов в минуту/фут2 при перепаде давления 0,3 дюйма водяного столба. (1,57 фунтов на квадратный фут) (0,02 л/с·м2 при 75 Па) при испытании в соответствии со стандартом ASTM E 2178». Другими словами, это определение соответствует определению Национального строительного кодекса Канады.

Далее в этом разделе ASHRAE 90.1 говорится, что «ориентированно-стружечная плита — минимум 3/8 дюйма». является одним из нескольких материалов, которые «соответствуют требованиям 5.4.3.1.3».

По словам Сэма Гласса, ученого-исследователя Министерства сельского хозяйства США. Лаборатория лесных товаров в Мэдисоне, штат Висконсин, положение ASHRAE 90.1 основано на лабораторных измерениях утечки воздуха через три типа североамериканских OSB. Измерения были проведены канадскими исследователями, результаты которых были опубликованы в статье 2006 года под названием «База данных свойств переноса тепла и влаги для обычных строительных и изоляционных материалов».

Канадские исследователи протестировали три типа OSB (3/8 дюйма, 7/16 дюйма и 1/2 дюйма). К сожалению, марки OSB не были идентифицированы. Все измерения утечки воздуха через эти образцы OSB были ниже порогового значения 0,2 л/с•м² при 75 Па для материалов, препятствующих проникновению воздуха.

Проверка OSB с помощью «воздушного шара» на строительной площадке

Строители, обеспокоенные утечкой воздуха через панели OSB, разработали простой тест на строительной площадке, чтобы продемонстрировать проблему. Прямоугольник полиэтилена (размером примерно 3 фута на 3 фута) временно приклеивается к центру панели обшивки стены OSB (на внешней стороне стены). Весь периметр полиэтилена аккуратно приклеивается к ОСП качественным скотчем типа Siga Wigluv.

Затем с помощью воздуходувки в доме создается давление 50 Па. Если полиэтилен вздувается, это признак того, что через OSB просачивается воздух.

Отчет из Ирландии

Найл Кроссон, старший технический инженер компании Ecological Building Systems в Дублине, Ирландия, опубликовал отчет об утечке через обшивку OSB на веб-форуме LinkedIn: «За последнее время я посетил два сайта. два месяца, стремясь к герметичности пассивного дома. Один из них имел OSB толщиной 12,5 мм [1/2 дюйма], а другой — 18 мм [3/4 дюйма]. Мы изо всех сил пытались достичь требуемого N50 [целевая герметичность 0,6 ач при 50 Па], хотя я не мог винить приложение».

Кроссон продолжил: «Я предложил наклеить воздухонепроницаемую мембрану на часть OSB». Другими словами, ирландские строители решили провести испытание на воздушном шаре.

«В обоих случаях он взорвался!» Об этом сообщил Кроссон. «Затем мы полностью загерметизировали OSB [с помощью мембраны Pro Clima с лентой под названием DA], и это привело к значительному улучшению».

Для получения дополнительной информации см. слайды PowerPoint из презентации Кроссона на эту тему: Герметичность: когда она не настолько герметична, как хотелось бы!

Отчет из Пенсильвании

Ричард Педранти — архитектор из Милфорда, Пенсильвания. Недавно Педранти прислал мне электронное письмо с описанием своих головных болей с Weyerhaeuser OSB.

«Проект, в котором мы столкнулись с утечкой воздуха из OSB, — это новый дом, который мой офис разработал в соответствии со стандартом пассивного дома», — написал Педранти. «Строительство проекта началось в июне 2014 года и расположено в Скрэнтоне, штат Пенсильвания. Это мой первый проект пассивного дома, и я больше всего беспокоился о достижении жесткого требования к воздухонепроницаемости 0,6 ач при 50 Па… Наша команда потратила много времени на то, чтобы убедиться, что конструкция герметична и герметична. OSB обклеивается снаружи с помощью Siga Wigluv. Верхний этаж представляет собой плоский потолок с плитой OSB, прикрепленной к нижней части стропильных ферм, а затем обклеенной лентой Siga Wigluv. Подрядчик взял на себя обязательство запенить каждую внутреннюю стойку и пластину. … Полиэтиленовая пароизоляция [была] обернута из-под бетонной плиты и приклеена к OSB с помощью Siga Wigluv».

Пока все хорошо. Педранти объяснил в электронном письме: «После запуска дверцы воздуходувки и нескольких часов герметизации небольших утечек мне стало ясно, что мы не собираемся приближаться к 0,6 ач при 50 Па. Минимальное значение, которое мы измерили, было 1,1 ач при 50 Па. 50 Па».

Я позвонил Педранти для получения более подробной информации, и он объяснил: «Мы были почти уверены, что с честью пройдем тест на воздуходувку. Мы открыли дверцу вентилятора и начали движение со скоростью более 1,5 часов 50 минут в начале дня. Мы пробыли там 4 или 5 часов с генератором тумана. Мы использовали фонарики, изоленту и пенопласт, находя каждую утечку, какую только могли. Консультанты и подрядчики усердно работали и потели. Через несколько часов мы достигли точки убывающей отдачи. Становилось ясно, что ниже 1 ach50 мы не опустимся. Мы закончили».

Когда дом оказался под давлением, полиэтилен вздулся

«Мы все были очень расстроены в тот момент, и наш консультант по строительным характеристикам Пит Варго предложил провести испытание положительным давлением и осмотреться снаружи», — написал Педранти в его электронная почта. «Мы перевернули вентилятор, и Пит сказал: «Давайте просто для удовольствия проведем тест на воздушном шаре OSB». Мы наклеили кусок полиэтилена на часть OSB и заклеили его с помощью Siga Wigluv. Полиэтилен тут же раздулся, как кожух дверцы поддувала, и Пит заявил, что у нас негерметичная OSB».

Педранти объяснил по телефону: «Я не очень хотел проводить этот тест на воздушном шаре. Я не думал, что это правда, что OSB протекал. Я думал, что это должны быть швы ленты или уплотнение порога на пластине. Мы приклеили полиэтилен и включили вентилятор, и это произошло мгновенно. Мы сказали: «Это невероятно. Как мы оказались с этой дырявой OSB?» Я был очень расстроен».

Фото теста (приведенное вверху этой страницы) немного сложно интерпретировать; По словам Педранти, на этом фото показан второй из двух тестов. Первое испытание (с использованием большого прямоугольника из полиэтилена) было проведено на участке обшивки с проклеенными швами. На фото второй тест; для этого испытания полиэтилен разрезали горизонтально ниже шва OSB, и нижний прямоугольник OSB был приклеен новым горизонтальным куском ленты Siga Wigluv к OSB. Во втором испытании на испытательном участке не было швов OSB.

«Облом»

После наблюдения за этими тестами Педранти начал задавать вопросы. «Когда я вернулся в свой офис, я отправил электронное письмо нескольким коллегам по пассивному дому, включая Адама Коэна, Майка Кернагиса, Дэна Уитмора и Криса Корсона. У всех была одинаковая реакция: «Облом — я слышал об этом раньше». Дэн предложил несколько жидких решений, включая Dow Corning Defendair 200, BASF Enershield, Prosoco Cat-5 и эластомерные краски».

Решение проблемы путем окрашивания OSB эластомерной краской не так просто, как кажется. «Одним из ограничений нашего решения является то, что мы не хотели удалять Siga Wigluv, ленту на водной основе», — написал Педранти. «После анализа стоимости и трудозатрат мы выбрали Siga Majpell [европейская воздухонепроницаемая мембрана, которая устанавливается как домашняя пленка], уложенную поверх OSB с помощью Siga Twinet. Twinet представляет собой двустороннюю клейкую ленту. Siga Majpell также был нанесен на потолок второго этажа».

В ходе нашего телефонного разговора Педранти сказал: «Устранение проблемы стоило 3000 долларов, и подрядчик не брал столько за работу. Двусторонний скотч стоит дорого». После того, как новая воздухонепроницаемая мембрана была установлена ​​поверх OSB, испытание дверцы с вентилятором показало скорость утечки воздуха 0,34 ач50, что намного ниже целевого показателя Passivhaus, равного 0,6 ач50.

Pedranti больше никогда не будет использовать OSB Weyerhaeuser. «Я изменил спецификацию обшивки в будущих проектах пассивного дома на обшивку Zip, чтобы избежать этой проблемы».

Выслушав историю Педранти, я поговорил с Алексом Кухаром, техническим менеджером Weyerhaeuser OSB, и спросил его, проверяла ли Weyerhaeuser герметичность их OSB. «Нет, у нас нет», — ответил Кучар.

Испытания в Бельгии

Интересная статья по вопросу воздухонепроницаемости OSB была опубликована тремя бельгийскими исследователями, J. Langmans, R. Klein, S. Roels. Их документ называется «Требования к воздухопроницаемости материалов для воздухоизоляции в пассивных домах — Сравнение воздухопроницаемости восьми коммерческих марок OSB».

Бельгийские исследователи написали: «Основываясь на недавних случаях, когда OSB была слишком воздухопроницаемой, чтобы достичь значения n [результат испытаний на воздуходувку] ниже 0,6 ACH [при 50 Па], возникла дискуссия о том, является ли OSB подходящий материал для систем воздушного барьера в пассивных домах».

Трое исследователей решили проверить образцы OSB на утечку воздуха. «Было отобрано восемь товарных марок OSB от крупнейших западноевропейских производителей. Исследуемые панели производятся в Ирландии, Великобритании, Франции, Германии, Бельгии или Люксембурге. … Толщина испытанной OSB составляет 18 мм [3/4 дюйма], что обычно используется для деревянных каркасных [клееных] конструкций».





Только одна из протестированных марок OSB соответствовала канадскому стандарту воздухонепроницаемого материала; остальные семь протестированных марок были слишком негерметичными, чтобы соответствовать стандарту (см. график на изображении № 9 ниже). Исследователи написали: «Результаты… ясно указывают на большую разницу между воздухопроницаемостью протестированных OSB разных марок. Например, OSB B как минимум в десять раз более воздухонепроницаема, чем OSB A. Кроме того, хотя для каждой марки были измерены только три образца, внутри одной и той же марки наблюдаются большие различия».

Самая герметичная протестированная марка OSB, обозначенная исследователями как «марка А», имела скорость утечки воздуха, которая более чем в 10 раз превышала канадский стандарт для воздухонепроницаемого материала.

Исследователи осудили отсутствие данных об утечке воздуха из OSB: «Информация о воздухопроницаемости материалов, применяемых для систем воздухоизоляции, относительно редка. С другой стороны, в Канаде, где Национальный строительный кодекс (NBC) устанавливает верхний предел в 0,00096 м³/м²/ч/Па [0,02 литра/сек-м² при 75 Па] для материалов, составляющих систему воздушного барьера, строительные материалы [воздух] проницаемость лучше задокументирована».

Исследователи отметили, что самые негерметичные образцы OSB были настолько негерметичными, что обшитому OSB дому было бы трудно соответствовать стандарту Passivhaus, даже если бы каждый шов был идеально герметизирован. Этот вывод был основан на нескольких предположениях и расчетах. Они предложили несколько типичных значений отношения площади поверхности к объему для зданий Passivhaus и использовали эти значения в своих расчетах. Они также отметили, что логично предположить, что некоторая — вероятно, большая часть — утечек воздуха через испытанную оболочку здания будет происходить в местах, отличных от обшивки OSB (поскольку некоторая утечка неизбежно происходит через окна, проходы и трудно герметизируемые места). трещины).

Они написали: «Предполагая, что буфер, необходимый для непредвиденных утечек [например, течи в местах проходки и трудно герметизируемых швах], должен составлять не менее 0,5 ACH, как указано выше, утечка воздуха через материал воздушного барьера [т. е., OSB] должен быть ниже 0,1 ACH… [чтобы соответствовать] стандарту пассивного дома. Исходя из использованного выше наихудшего сценария, соответствующего плотности 0,91 м (A [OSB] /V = 1,1), верхний предел воздухопроницаемости составляет 0,0018 м³/м²/ч/Па [0,037 л/сек-м² @75 Па]. Этот предлагаемый предел все еще менее строгий, чем требование Канады [0,02 л/сек-м² при 75 Па]».

Рекомендации строителям

Североамериканские производители OSB в настоящее время не сообщают о результатах испытаний своих OSB на герметичность.

Нет никаких оснований полагать, что OSB Weyerhaeser более или менее негерметичны, чем плиты OSB других марок Северной Америки. В отсутствие хороших данных испытаний трудно выбрать среди доступных марок OSB.

Стоит подчеркнуть, что OSB Weyerhaeser не является бракованной. OSB в Северной Америке не позиционируется как воздухонепроницаемый материал, и действующие стандарты производства OSB не требуют, чтобы OSB противостояла утечке воздуха.

Если диапазон характеристик OSB среди североамериканских брендов аналогичен диапазону характеристик OSB в Европе, возможно, что некоторые марки OSB в Северной Америке так же негерметичны, как продукт Weyerhaeuser, который досаждал Ричарду Педранти, в то время как другие бренды (например, Joseph Lstiburek и Sam Glass) являются достаточно плотными, чтобы соответствовать кодовому определению воздухонепроницаемого материала.

Однако из-за отсутствия данных от производителей строители вынуждены принимать решения, основываясь на наилучшей доступной информации и рассказах своих коллег. В настоящее время строителям, которые хотят использовать обшивку OSB в качестве воздушного барьера, вероятно, следует избегать OSB производства Weyerhaeuser и вместо этого выбирать обшивку Huber Zip. (Обшивка Huber Zip — это марка OSB с покрытием; многие строители сообщают об успешном использовании обшивки Zip с лентой в качестве воздушного барьера.)

Второй способ решить эту проблему — выбрать обшивку из фанеры, а не OSB.

Третий подход заключается в создании воздушного барьера с использованием различных материалов, например, ленточной европейской воздухонепроницаемой мембраны, такой как Solitex Mento, Intesana, Pro Clima DA или Siga Majvest; или жидкий воздушный барьер, такой как StoGuard, Grace Perm-A-Barrier VP, Air Bloc 31 компании Henry, система DuPont Fluid Applied WB или Tremco Enviro-Dri.



Актуален ли тест на разгерметизацию 50 Па?

Было бы интересно узнать, как часто эффект дымовой трубы и скорость ветра достаточно сильны, чтобы вызвать утечку воздуха через обшивку OSB, что имеет большое значение.

Я обсуждал этот вопрос с Владимиром Кочкиным, директором подразделения Home Innovation Research Labs (бывший Исследовательский центр NAHB). Кочкин отметил: «Это становится вопросом преобразования утечки воздуха при 50 Па в утечку воздуха при естественном давлении. Даже если OSB дает течь во время испытаний, это не означает, что она будет существенно течь при естественном давлении».
