Как расшифровывается аогв: Котел АОГВ: технические характеристики, установка, инструкция

Боринский завод выпускает линейку отопителей мощностью от 7 до 29 кВт в двух вариантах – одноконтурном и комбинированном исполнении, что дает возможность экономично отапливать дома площадью до 100 м2.

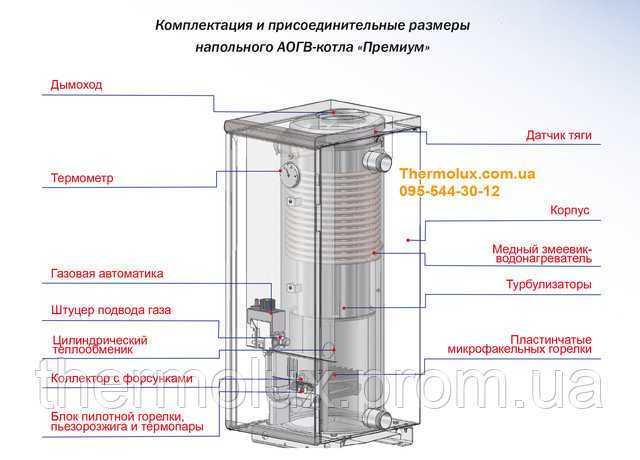

Конструкция боринских котлов АОГВ 29:

1. Открытая камера горения с забором воздуха из помещения.
2. Схема установки имеет возможность для естественной, и принудительной вентиляции.
3. В зданиях, где невозможно технически организовать хороший воздухообмен можно установить электровентилятор.
4. В верхней части топки над горелкой устроена рубашка с теплоносителем.
5. Устройство оборудовано раздельными теплообменниками для отопления и ГВС.
6. Система безопасности, отключающая котел датчиком в виде медной термопары работает в паре с электромагнитным клапаном, отсекающего газ, в случае если факел гаснет.

Принцип работы

Для того чтобы обеспечить качественный нагрев теплоносителя с автоматическим регулированием и безопасностью работы оборудования установлены следующие конструктивные элементы:

1. Магнитный клапан, выполняющий отсечку газа к горелке, при обрыве факела или снижения тяги ниже минимальных параметров, установленных паспортными данными.
2. Двухпозиционный терморегулятор (вкл./выкл.) для автоматической поддержки установленной Т горячей воды в трубном теплообменнике, передавая передачу сигнала на газовую горелку, с регулировкой Т в диапазоне от 50 до 90 С.
3. Датчик тяги с передачей сигнала на запальники и отсекающий магнитный клапан.
4. Штуцеры для подключения теплоносителя и два вывода под ГВС и отопление.
5. Цилиндрический бак, соединяют с внутридомовой трубной системой с внутренними теплообменниками, повышающим КПД установки.

Домовая система состоит: подающий и обратный трубопроводы, радиаторы отопления, расширительный бачок, запорно-регулирующая арматура.
Вода под воздействием естественной циркуляции попадает в устройство из обратного трубопровода, где нагревается продуктами сгорания топлива и переходит в теплообменные аппараты для отопления и ГВС, охлаждается, передавая тепло внешнему контуру, после чего возвращается через обратный трубопровод в агрегат.

Производители котлов АОГВ

На российском рынке газовых котлов большей популярностью у потребителей пользуются АОГВ Жуковского мехзавода, выпускающего линейку агрегатов с широким диапазоном производительности, в Беларуси аналогичные котлы выпускаются компанией ООО «Капасити«.

Самыми покупаемыми являются атмосферные котлы, оборудованные:

1. Стальным теплообменником, а для 2-х контурных систем.
2. Бойлер ГВС изготовлен из меди.
3. Топливная модуляция, возможность работы на природном и сжиженном источниках.
4. Система конструктивно учитывает реалии газотранспортной системы РФ — низкие параметре в магистрали.
5. Доступные цены против зарубежных аналогов. Например, плата за стальной АОГВ составляет порядка 300 евро, что в 2 раза ниже аналогов в ЕС.

Краткий обзор моделей

Жуковский машзавод реализует АОГВ в диапазоне от 11.6 до 29.0 кВт в 3-х вариантах: эконом, универсал и комфорт.
В них отличаются уровень автоматического регулирования, комплектности и страна–изготовитель вспомогательного оборудования. Все аппараты с пьезо поджигом для автономности агрегата.

Горелка газовика ОГВ выполнена из нержавеющей стали обеспечивающей долговечность. Внутренняя рубашка ГВС изготовлена из меди, а корпус защищен полимерными материалами. Автоматика укомплектована температурными датчиками и регуляторами для постоянной воздушной среды внутри помещения и недопущения аварийных режимов.

Комплектация автоматики:

1. Термопара для контроля расхода газа.
2. Стабилизатор приточного воздуха в топку, для компенсации перепадов воздуха в ветряную погоду, способных оторвать факел от горелки.

Техническое обслуживание

Долговечность работы котельного оборудования обеспечивается правильной эксплуатацией, которая четко описана заводскими инструкциями.

Основные положения:

1. Устанавливают сбросной предохранительный клапан на 1,5 кгс/см2 на участке 150 мм от питающего вентиля системы отопления.
2. Устанавливают в верхней точке основного стояка системы расширительный бачок.
3. Обеспечивают уклон горизонтальных трубопроводов 10 мм на 1 м в сторону батарей при монтаже котла.
4. Обеспечивают герметичность внутридомовой отопительной системы.
5. Запрещено сливать воду из системы, после отопительного периода, в связи с повышением процесса коррозии и аварийному выходу котла из строя.
6. Подпитывают воду в бачок только по мере необходимости.
7. Устанавливают грязевик на обратном трубопроводе.
8. Котел содержат в чистоте и рабочем состоянии.
9. Собственник обязан проводить очистку дымоходной части котла.
10. Вода для котла имеет ограничения по жесткости и не должна быть больше 5 ммоль экв/л.

АОГВ относится к объектам повышенной опасности, поэтому рекомендуется поручать выполнять осмотр, профобслуживание и ремонт котлов АОГВ специалистам имеющим допуск для таких видов работ.

АОГВ котел отопления, как выбрать газовый нагреватель данного типа

Выбирая из массы альтернативных предложений, касающихся отопления домов, следует детально разобраться в типах газовых котлов и их функциональных особенностях. Одними из самых эффективных представителей современных отопительных систем считаются котлы АОГВ.

Общие характеристики котлов АОГВ

Аббревиатура АОГВ расшифровывается, как Агрегат Отопительный Газовый Водонагревательный.

Разные производители в инструкции к этой технике допускают незначительные нюансы и отличия в расшифровке ее названия, но это не влияет на общий смысл.

Если после букв названия идут цифры, они означают мощность устройства.

КПД и температура

Если планируется выбрать отопительный котел, гарантирующий максимальный КПД, то покупка АОГВ – абсолютно оправданный шаг. Он выдает порядка 92% максимальной эффективности, чего удалось достигнуть благодаря специальной конструкции теплообменника.

Эти приборы эксплуатируют в системах отопления, работающих с помощью принудительного или естественного движения теплоносителей. Главное условие нормального функционирования газовых котлов АОГВ – атмосферное давление в системе, не превышающее показателя в 1,4 атм. Температурный диапазон работы эти нагревательных устройств – от 40 до 90 градусов.

Мощность

Современные котлы типа АОГВ известны на российском рынке около 15 лет. Как правило, они рассчитаны на обогрев помещений общей площадью около 200 м. кв. и обладают мощностью до 30 кВт. Для отопления помещений с небольшой квадратурой (менее 100 м. кв.) такие устройства использовать нецелесообразно.

Эти котлы отопления считаются энергонезависимыми и работают исключительно на основе природного газа.

Чаще всего их выпускают в напольном варианте. На отечественном рынке наибольшее распространение получили следующие модели:

• комфорт;
• универсал;
• эконом.

Выбор типа обогревательного устройства зависит от его ценовой категории и квадратуры помещения.

Принцип действия

Все котлы АОГВ выглядят как одноконтурный механизм, который оснащен атмосферной горелкой внутреннего типа. Максимально полный охват нагреваемой поверхности в таких котлах обеспечивается энергией сгорающего газа. Это происходит благодаря специальным микрофакельным горелкам.

Внизу котла, непосредственно под баком с теплообменником, находится газовая горелка, с помощью которой происходит нагревание воды. При небольшой модернизации устройства возможна его эксплуатация на основе сжиженного газа.

Стальной теплообменник обладает трубчатой конфигурацией, что и обеспечивает высокий КПД техники. В задней области газового котла расположены выходной и входной штуцеры диаметром примерно 4 см, предназначенные для подключения носителя тепла. В нижней части устройства расположена обратка, а в верхней – так называемая «прямая».

Дымоход имеет диаметр порядка 120 мм и соединен с верхней частью устройства.

Управление агрегатом происходит с помощью клапана, обладающего электромагнитными свойствами, и рычага терморегулятора. Иногда выпускают котлы с пьезорозжигом или автоматическим запуском. К клапану присоединены термопара и датчик тяги. Медная термопара контролирует наличие огня на запальнике и считается важным компонентом котла. Датчик тяги способен перекрыть поступление газа в случае уменьшения тяги.

Свойства АОГВ

Котлы этого типа стали популярными благодаря тому, что обладают следующими достоинствами, которые были высоко оценены потребителями:

1. Легкое управление этим газовым устройством обеспечивает безопасную и несложную установку температуры в определенных рамках.
2. Использование при производстве современных нанотехнологий гарантирует высокую точность и безошибочную надежность работы.
3. Котел считается энергонезависимым и не требует никакой привязки к электросетям.
4. Техника совместима с полипропиленом, чугуном, сталью и другими материалами.
5. В некоторых моделях предусмотрена возможность отключения газа вручную, что обеспечит безопасность в аварийной ситуации или в случае отказа автоматических элементов.
6. Устройство АОГВ некоторых производителей может быть оснащено системой контурного нагревания воды.
7. Теплообменник устройств отопления такого типа прочен и надежен.
8. АОГВ не боится колебаний природного газа.
9. Температура теплоносителя может регулироваться вручную.

В этих котлах имеет место оптимальный уровень термозащиты, что обеспечивает максимально полное применение энергии использованного газа.

Привлекательным для современного потребителя фактором, который помогает правильно выбрать отопительную технику, является экологичность. Минимизация выброса вредных веществ после полного сжигания газа обусловлена конструкцией микрофакельной горелки.

Немаловажным плюсом считается адаптированность газового устройства к условиям российского климата.

Минусы котлов

Высокая стоимость газового агрегата по сравнению с некоторыми типами подобного оборудования является основным недостатком такого котла. Есть и другие:

1. Определенные трудности с поиском запасных частей.
2. Автоматика устаревших конфигураций на отдельных моделях.
3. Конструкция громоздких размеров.
4. Эстетическое несовершенство (агрегат похож на устройство промышленного типа, что может не устроить некоторых пользователей).

Практические советы по выбору АОГВ

Правильно выбрать котел для своего дома можно, следуя рекомендациям специалистов:

• необходимо обладать информацией о квадратуре и размерах здания или помещения, которое планируется обогреть;
• целесообразно учитывать мнение профессионалов;
• поинтересоваться наличием сервисного центра, который возьмется за ремонт газового котла в случае его выхода из строя;
• одновременно с котлом можно просчитать необходимое количество радиаторов отопления и схему их установки.
