Как работает регулятор тяги для твердотопливных котлов – Регулятор тяги для твердотопливных котлов: инструкция, настройка, принцип работы, автоматический и механический

Содержание

Регулятор тяги для твердотопливных котлов — установка и настройка

Не так давно интенсивность горения дровяных отопителей регулировалась исключительно вручную, путем открывания или закрывания дверцы зольника, откуда происходит подача воздуха в топку за счет естественной тяги дымохода. Сейчас этим занимается специальное устройство — регулятор тяги для твердотопливных котлов. Хозяину дома только и остается, что выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо справляется данный элемент со своими функциями и нужен ли он вообще.

Как работает регулятор тяги

Главную роль в устройстве регулятора играет термостатический элемент, помещенный внутрь цилиндрического корпуса и связанный механически с рычагом и цепочкой, прикрепленной к дверце зольника. Элемент представляет собой герметичную колбу, наполненную термочувствительной жидкостью, значительно расширяющейся при нагревании. Он находится в том конце корпуса, который вкручивается внутрь водяной рубашки котла и непосредственно контактирует с теплоносителем. Как устроен терморегулятор с цепным приводом, показано на схеме:

Принцип работы автоматического регулятора тяги основан на управлении потоком воздуха, идущего в топливник под воздействием тяги дымохода. Алгоритм выглядит так:

  1. При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.
  2. Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.
  3. Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.
  4. Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.

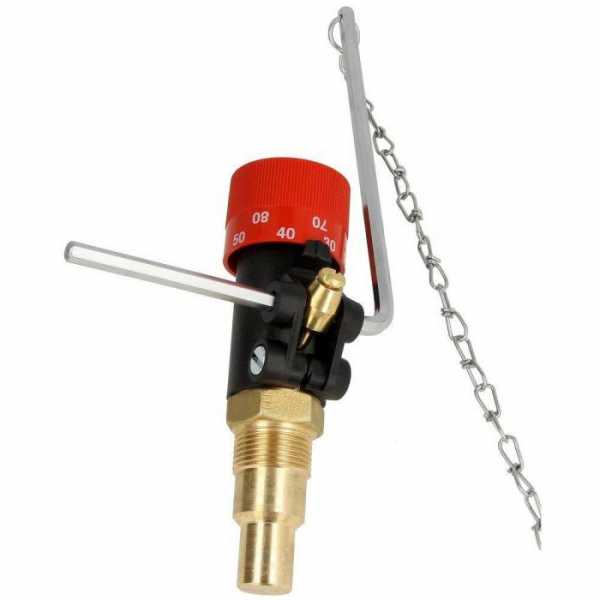

Рукоятка настройки на торце терморегулятора служит для ограничения хода рычага и, соответственно, воздушной заслонки. Таким образом устанавливается ограничение по температуре теплоносителя.

Для справки. Помимо механических регуляторов, не зависящих от электричества, существует автоматика для твердотопливных котлов с контроллером и вентилятором – нагнетателем воздуха. Последний подает воздух в топку по команде электронного блока, ориентирующегося на сигналы датчика температуры. Подобные комплекты автоматики ставятся на все пиролизные и пеллетные котлы.

Зачем нужны регуляторы

В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит. В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв. То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.

Примечание. Худо-бедно котел без всякой автоматики может работать совместно с буферной емкостью – теплоаккумулятором, чей объем правильно рассчитан. Туда пойдет лишнее тепло в том случае, если вы вовремя не прикрыли дверцу и не ограничили поступление воздуха в топку.

Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься манипуляциями с дверкой вместо вас и гораздо лучше вас. Он вовремя среагирует на повышение температуры воды в рубашке теплогенератора и прикроет подачу воздуха в камеру, где вовсю пылает твердое топливо. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится. Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:

  1. Не дает превысить установленную пользователем температуру теплоносителя. Не всегда его нужно греть до максимальных 90 °С, весной или осенью для обогрева вполне хватит и 60 °С.
  2. Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.

Вы можете возразить, что любые твердотопливные теплогенераторы должны подключаться к системе отопления с использованием предохранительного клапана, настроенного на аварийное давление. При перегреве клапан сработает, сбросит пар и никакого взрыва не произойдет. Так что и регуляторы тяги вроде бы ни к чему. Утверждение верно лишь отчасти, поскольку без автоматики отопитель частенько будет набирать критическую температуру, а клапан после 2—3 срабатываний банально потечет. Да и управлять температурой воды в ручном режиме довольно сложно.

Рекомендации по выбору прибора

Как ни странно, но в продаже до сих пор можно найти бюджетные модели дровяных отопителей, не оборудованных никакой автоматикой. Большинство из них имеют в базовой комплектации только гильзу, вмонтированную внутрь водяной рубашки. Чтобы автоматизировать такой котел, регулятор тяги придется купить и установить своими руками.

Отсюда рекомендация первая: при выборе теплогенератора обращайте внимание на наличие такой гильзы и дверцы зольника, поднимающейся вверх.

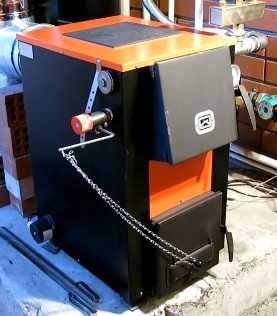

Котел с возможностью установки регулятора (слева) и с ручным управлением (справа)

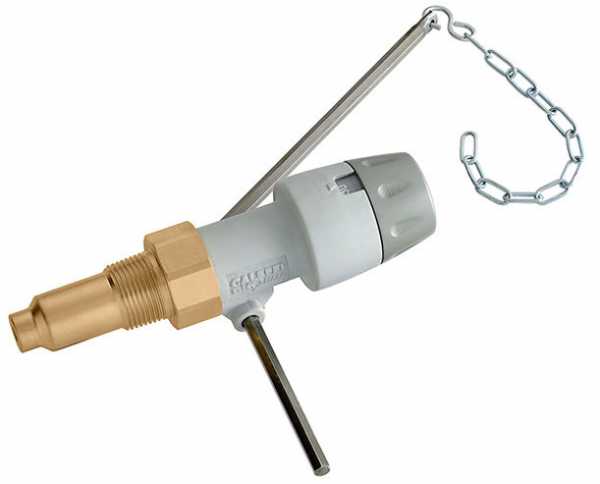

Чтобы правильно выбрать механический регулятор, необходимо придерживаться следующих рекомендаций:

  • усилия, развиваемого приводом (указано в паспорте изделия), должно хватать на подъем дверки;
  • выбирайте диапазон регулирования температуры от 60 до 90 °С;
  • убедитесь, что рабочего хода привода достаточно, чтобы полностью открывать и закрывать створку;
  • резьбовое соединение на корпусе должно соответствовать ответной части в котле, обычно составляет ¾”.

Также следует обратить внимание на месторасположение гильзы в корпусе котла. Она может стоять сверху, спереди или на боковой панели. Для первого варианта нужно подобрать прибор, могущий работать в вертикальном положении, для двух других – в горизонтальном. Есть регуляторы тяги, например, Regulus rt3, работающие в любом положении и имеющие 2 шкалы настройки.

Как поставить и настроить регулятор

В большинстве случаев установка терморегулятора своими руками влечет за собой опорожнение водяной рубашки котла. Это не создаст большой проблемы, если обвязка твердотопливного котла выполнена правильно и систему водяного отопления можно отсечь кранами. В противном случае придется сливать весь теплоноситель. После этого из гильзы удаляется заглушка, а вместо нее вкручивается прибор и система вновь заполняется водой.

Чтобы произвести настройку регулятора тяги, нужно разжечь котел и следовать инструкции:

  1. Не присоединяя цепочку к дверце, открыть ее для доступа воздуха.
  2. На регулировочной рукоятке ослабить винт – фиксатор.
  3. Выставить рукоятку в положение, соответствующее требуемой температуре, например, 70 °С.
  4. Следя за котловым термометром, присоединить цепной привод к заслонке в тот момент, когда он покажет 70 °С. При этом заслонка должна быть приоткрыта всего на 1—2 мм.
  5. Затянуть фиксирующий винт.

Внимание! Необходимо проследить, чтобы свободный ход цепочки не превышал 1 мм.

Далее, следует проверить работу терморегулятора на всех режимах, вплоть до максимального. При этом нужно учитывать, что между моментом закрывания заслонки и падением температуры теплоносителя проходит какое-то время и не спешить перенастраивать прибор. Твердотопливным теплогенераторам свойственно запаздывание, ведь дрова или уголь в топливнике не могут погаснуть в один момент.

Краткие выводы

Касаемо необходимости регуляторов тяги для работы с твердотопливными котлами можно сделать вывод: лучше такая примитивная автоматика, чем ее полное отсутствие. Да, механические регуляторы не могут похвастать высокой точностью, но они избавят вас от ручного управления «на глазок» и позволят экономить дрова и уголь. К тому же они имеют неоспоримое преимущество перед контроллерами и вентиляторами – энергонезависимость.

otivent.com

Регулятор тяги для твердотопливного котла: установка и регулировка

Силу тяги можно считать довольно неоднородным и сложным понятием, которое включает несколько факторов. Для гарантии стабильной работы оборудования нужно поддерживать данный параметр на определённом уровне. Это касается функционирования любого котельного оборудования, ведь отклонение в силе тяги от нормативных показателей сказывается на горении топлива и генерации энергии.

Часто нарушения возникают при монтаже оборудования, которое работает на твердом топливе. Справиться с проблемой можно с помощью регулятора тяги, который используется совместно с твердотопливным котельным оборудованием.

Вместо предисловия

Сегодня высокие технологии позволяют создавать разные средства автоматизации, благодаря им котельное оборудование работает самостоятельно, а уделять ему внимание почти не нужно. Но большинство из них используют электроэнергию, что не очень удобно. Вместе с перебоями в подачи электричества дом наполняется холодом, эту ситуацию нельзя назвать редкой. В качестве причины выступает отключение отопительного прибора автоматикой.

Однако в продаже сегодня можно встретить достаточно простые средства автоматизации, которым не нужна для работы электроэнергия, сюда можно отнести регулятор тяги, который используется совместно с котлами с механическим приводом.

Описание силы тяги

Данный параметр зависит от множества факторов, среди них:

  • погодные условия;
  • сечение дымохода;
  • температура газов.

Всё это может повлиять на работу прибора, поэтому конкретные условия необходимо рассматривать индивидуально. Еще один параметр, который может ускользнуть от внимания потребителей, но оказывает большое влияние на силу тяги, это тип оборудования. При использовании газового устройства сила тяги может изменяться незначительно, конечное значение является стабильным. Это обусловлено тем, что дымовые газы обладают почти одинаковой температурой.

Отклонение возникает лишь при прогреве дымохода, значение при этом изменяется кратковременно. Твердотопливное оборудование демонстрирует разные данные. Судить о влиянии моделей на тягу невозможно. Это обусловлено применением разных видов топлива. Неоднородность показателей зависит еще и от разновидности твердотопливного котла.

Устройство и описание принципа действия

Установка регулятора тяги довольно проста, как и конструкция, в качестве подтверждения может выступить пример регулятора RT 10, который состоит из:

  • рукоятки;
  • корректора температуры;
  • штока;
  • исполнительного механизма;
  • направляющей;
  • корпуса;
  • погружной гильзы;
  • термочувствительного элемента;
  • пружины;
  • рычага;
  • цепного привода;
  • цепи;
  • винта крепления рукоятки;
  • винта крепления рычага.

В зависимости от того, какая конструкция котла используется, регулятор может быть установлен в разных местах. Главное условие при этом заключается в том, что погружная гильза должна контактировать с теплоносителем. В ней находится термочувствительный элемент, который заполнен газом или жидкостью, он расширяется при нагревании. Как только температура воды начнет расти, термоэлемент станет воздействовать на механизм, пускающий рычаг цепного привода. Цепь будет прикрывать заслонку. Подача воздуха таким способом будет ограничена, интенсивность горения уменьшена. При падении температуры воды в рубашке термоэлемент откроет дверцу, что возобновит подачу воздуха.

Установка регулятора тяги

Регулятор тяги может быть установлен вами самостоятельно. Данный элемент должен находиться во фронтальной или боковой части оборудования. Установить устройство необходимо в специальное отверстие. Работы по монтажу выполняются с помощью винтовых соединений, которые можно отрегулировать, это выравнивает элемент в правильном положении, которое может быть горизонтальным или вертикальным.

Как только все винты удастся выровнять, их необходимо закрепить и герметизировать, применяя специальные средства. Установить рычаг необходимо таким образом, чтобы отверстие, сквозь которое будет выходить цепочка, располагалось над заслонкой. Как только регулятор тяги будет установлен, котельное оборудование можно растопить и довести теплоноситель до отметки в 60 °С. Данную температуру следует установить на регуляторе. Рычаг регулятора подсоединяется с помощью цепочки, заслонка при этом должна быть открыта примерно на 2 мм или меньше. При калибровке прибора заслонку необходимо закрыть, сделать это нужно вручную или методом укорачивания цепи.

Рекомендации специалиста

Когда монтируется регулятор тяги, на следующем этапе необходимо установить более высокую температуру – на отметке 80 °С. Если устройство откалибровано правильно, то при достижении данного показателя заслонка будет закрыта автоматически. Механический регулятор тяги не столь точен, как автоматический, а разница может достигать 5 °С. Автоматические приборы можно установить на котле, и они не будут требовать дополнительного вмешательства со стороны человека.

Проведение регулировки

Регулятор тяги для котла обладает двумя видами разметки, которые используются в работе в разных положениях. Если речь идет о приборе RT 10, то можно утверждать, что его красная шкала используется для работы в горизонтальном положении, а желтая – в вертикальном. Настроить изделие можно, отсоединив нижний конец цепи от воздушной заслонки. При этом винт ослабляется. После выбора цвета шкалы необходимо выставить значение желаемой температуры.

Теплогенератор зажигается, прогревается, в процессе чего контролируется температура теплоносителя. Как только уровень температура достигнет нужного значения, следует надеть конец цепи на дверцу зольника. Когда калибруется регулятор тяги дымохода, цепь должна быть натянута, а ее свободный ход не должен оказаться больше 1 мм. Затем рукоятка фиксируется с помощью винта.

Заключение

Как только настройка будет завершена, следует проверить работу термостатического регулятора, при этом температура может быть изменена при движении рукоятки. Оператору при этом следует сравнивать значение с показаниями термометра.

fb.ru

Регулятор тяги для твердотопливных котлов

В нынешнее время высоких технологий появилось очень много разнообразных средств автоматизации, благодаря которым можно эксплуатировать котельное оборудование, уделяя ему минимум внимания. Однако, большинство из них питаются электроэнергией, а это не всегда удобно.

Ситуация, когда вместе с отключением электричества в доме пропадает и тепло, — не редкость. Причина этому — отключение отопительной установки автоматикой. Но существуют и простые средства автоматизации, которым не требуется электроэнергия, например, автоматический регулятор тяги для твердотопливных котлов с механическим приводом.

Устройство и принцип действия

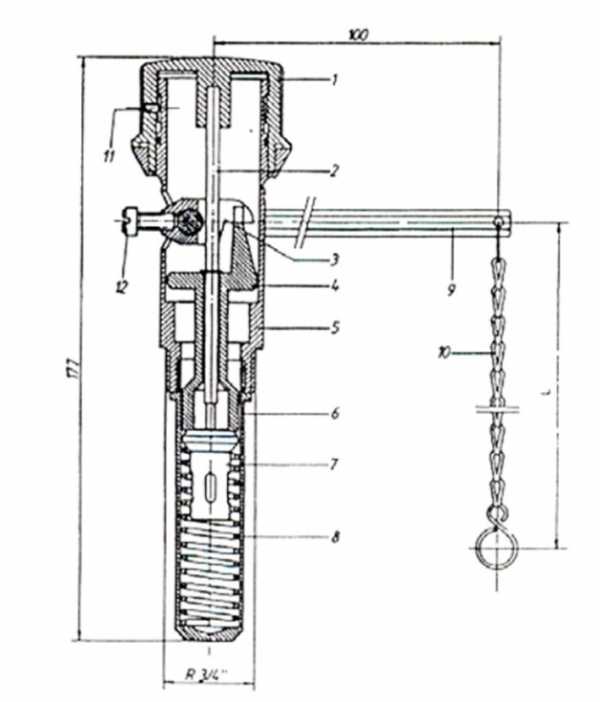

Конструкция изделия довольно проста, в этом можно убедиться на примере термостатического регулятора RT 10, изображенного на рисунке.

1 – рукоять установки желаемой температуры; 2 – шток; 3 – исполнительный механизм; 4 – направляющая; 5 – корпус прибора; 6 – гильза погружная; 7 – термочувствительный элемент; 8 – пружина; 9 – рычаг цепного привода; 10 – цепь; 11 – винт крепления рукояти; 12 – винт крепления рычага.

В зависимости от того, какая конструкция твердотопливного котла, регулятор устанавливается сверху, на фронтальной или боковой панели в специальное посадочное место водяной рубашки, чтобы погружная гильза изделия контактировала с теплоносителем. Находящийся в ней термочувствительный элемент заполнен жидкостью или газом, расширяющимися при нагревании.

Когда температура теплоносителя начинает расти, термоэлемент через шток воздействует на исполнительный механизм, который опускает рычаг цепного привода. Цепь, закрепленная одним концом на рычаге, а другим – на воздушной откидной заслонке зольной камеры, начинает прикрывать эту заслонку. Таким способом подача воздуха через зольник в топку ограничивается, а интенсивность горения уменьшается. Как только температура воды в рубашке котла упадет, термоэлемент посредством исполнительного механизма, рычага и цепного привода снова откроет дверцу и подача воздуха возобновится.

Технические параметры

Выбирая терморегулятор для котла, нужно знать несколько технических параметров, которыми характеризуются эти средства автоматизации:

  • Диапазон температур воды, в которых может работать термоэлемент.
  • Рабочий ход рычага цепного привода в мм, его надо сопоставить с перемещением дверцы зольника от полного закрытия до максимального открытия. Рабочего хода привода регулятора должно хватать для полного распахивания заслонки, иначе котел может не набирать свою тепловую мощность.
  • Максимальный вес дверцы, с которым сможет работать регулятор. Если воздушная заслонка вашего теплогенератора весит больше, чем может тянуть цепной привод, то такое изделие вам не подойдет, следует искать модель с большим усилием на подъем. Также стоит проверить, входит ли в подъемное усилие вес самого привода или его надо посчитать отдельно.
  • Максимальная температура теплоносителя.
  • Диаметр (в дюймах) резьбового присоединения посадочного места.

Представленный в качестве примера регулятор тяги для котла RT 10 сконструирован таким образом, чтобы замену или ремонт исполнительного механизма можно было производить без опорожнения водяной рубашки отопительной установки. Это реализовано за счет съемной погружной гильзы. В изделиях других производителей такой опции может и не быть, тогда для замены придется сливать воду из всей системы отопления и котельного бака.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

  • Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
  • Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
  • Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
  • Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Заключение

Регулятор тяги  для твердотопливного котла– это простейшее средство автоматизации, полностью энергонезависимое. Это его главное достоинство наряду с невысокой стоимостью. Недостаток же заключается в невысокой точности регулировки температуры воды в рубашке отопителя, что на бытовом уровне не играет большой роли, поскольку регулировка системы по температуре теплоносителя является косвенной. Прямое регулирование – это работа по температуре воздуха, что реализовывается более сложными средствами автоматизации.

cotlix.com

как установить, настроить автоматический корректировщик температуры

В любом оборудовании для отопления помещений, которое работает на дровах, угле или другом твёрдом топливе, необходимо устанавливать приспособление для регуляции интенсивности работы. В классическом варианте таких устройств контроль температуры требуется выполнять вручную с помощью закрывания или открывания дверцы зольника, специальной заслонки и тому подобного. Но для автоматизации процесса необходимо установить регулятор тяги для твердотопливных котлов.

Принцип действия

Изменяет автоматически температуру котёл благодаря, прежде всего, термостату, помещённому в цилиндрический корпус. С помощью ручки и цепи корпус, в свою очередь, механически прикреплён к дверце зольника. Сам термостатический элемент выглядит как колба, наполненная жидкостью, которая существенно расширяется при нагревании. Термостат находится снизу цилиндрического корпуса, непосредственно в той части, что присоединяется к водяному контуру котла, поэтому элемент контактирует с теплоносителем.

Технологически работа регулятора выглядит следующим образом:

  • при увеличении температуры датчик (термостат) реагирует на неё и ослабляет пружину, расположенную внутри цилиндрического корпуса, которая, в свою очередь, соединена с рычагом и цепью;
  • рычаг опускается и соответственно закрывается заслонка, а тяга уменьшается;
  • в связи с тем, что воздуха становится меньше, горение замедляется;
  • процесс повторяется.

На цилиндрическом корпусе устанавливается рукоятка регулировки температуры. Если выставить определённое ограничение, то рычаг не будет опускаться ниже этой нормы, поэтому и температура не будет уменьшаться.

Кроме механических вариаций регулировщиков температуры, есть и автоматические. Они имеют дополнительно вентилятор для нагнетания воздуха. Но, в отличие от механических, требуют подключения к сети.

Функция регуляторов

Регулятор температуры выполняет очень важную функцию в твердотопливных котлах. Все агрегаты на дровах или угле в обязательном порядке должны иметь водяную рубашку. Если температуру воды не регулировать, то она попросту закипит, поэтому механические или автоматические регуляторы — очень важный и необходимый элемент твердотопливного котла.

Если вода закипает, давление повышается, происходит взрыв. Поэтому, если твердотопливный котёл имеет только ручную заслонку для регуляции температуры, он представляет собой устройство повышенной опасности. Альтернатив — установка дополнительной ёмкости, куда будет уходить лишнее тепло, но такой вариант не идеален и может давать сбои, хотя как-то будет защищать котёл от перегрева.

Автоматический регулятор тяги для твердотопливных котлов будет выполнять всю работу за человека без его непосредственного участия. Он в нужное время закроет на необходимый уровень заслонку и не допустит закипания воды в рубашке устройства. Нужно учитывать и то, что температура некоторое время ещё будет возрастать, но процесс увеличения градусов остановится.

Кроме основных преимуществ регулятора тяги, есть и другие:

  1. С помощью регулятора можно установить максимальную температуру. Особенно это удобно осенью или ранней весной, когда температура необязательно должна держаться в пределах +80…+90°С. Можно установить +60°С, и этого будет достаточно.
  2. При закрытии заслонки уменьшается скорость горения, это способствует экономии на топливе. Но такие действия немного снижают КПД устройства.

Иногда в качестве альтернативы устанавливают предохранительный клапан, который срабатывает при высоком давлении. Но такой способ не панацея, так как через 2−3 срабатывания клапан зачастую начинает течь от перегрузки, поэтому идеальным вариантом будет установка регулятора тяги на котёл.

Советы по выбору прибора

В специализированных магазинах есть огромный выбор твердотопливных котлов. И, как ни странно, даже сегодня можно найти модели без автоматики. Большинство таких «древних» устройств оборудованы только гильзой, вмонтированной внутрь теплообменника. Установка регулятора тяги на твердотопливный котёл такого типа обязательна. Это предотвратит повышение температуры до критической и сделает конструкцию более безопасной.

В связи с этим необходимо обращать внимание на наличие в конструкции гильзы и заслонки, поднимающейся вверх.

При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:

  • мощность термостата должна соответствовать весу створки для её успешного поднятия;
  • возможность регулирования температуры лучше выбирать в диапазоне от +60 до +90°С;
  • угла поворота рычага должно хватать на полное открытие и закрытие створки;
  • резьба в котле должна соответствовать резьбе регулятора тяги, чтобы свободно скрепить две части вместе.

При выборе регулятора следует также обратить внимание на положение, в котором он может работать, так как гильза может быть расположена сбоку или сверху. Есть модели, которые могут работать в любом положении.

Установка и настройка

При установке заводского или самодельного регулятора тяги для котла необходимо слить всю жидкость с водяного контура. Если в системе есть закрывающиеся краны, то сделать это несложно, и никаких проблеме с установкой не возникнет. Если таких кранов нет, то сливать нужно будет всю воду или антифриз.

Установить регулятор в котёл несложно. Достаточно выкрутить с гильзы заглушку и вкрутить на её место регулятор.

Чтобы настроить конструкцию, необходимо следовать таким рекомендациям:

  1. Зажечь котёл.
  2. Открыть дверцу, не присоединяя цепочку регулятора.
  3. Рукоятка выставляется на ограничение нужной температуры, к примеру, +80°С.
  4. Когда температура поднимется до +80°С, необходимо прикрепить цепь к заслонке, при этом она должна быть закрыта максимум на 2 мм.
  5. Зафиксировать конструкцию.

Дальше работа конструкции проверяется от максимальной до минимальной температуры.

Таким образом, можно сделать вывод, что лучше иметь примитивную автоматику для твердотопливного котла, чем вообще её не иметь. Устройство монтируется несложно, стоит немного, а предохраняет от взрыва достаточно хорошо.

kaminguru.com

Регулятор тяги для твердотопливных котлов, выбираем подходящий

Твердотопливные котлы просты в исполнении и надежны. Однако конструкция не предусматривает никакой автоматики, и за процессом горения приходится постоянно следить.
Топливо сгорает неравномерно, возможен внезапный перегрев котла, либо наоборот: остывание. Наибольшая проблема – перегрев водяной рубашки, при котором возможно закипание теплоносителя. Это может привести к взрыву котла.

Для поддержания тяги необходимо вручную открывать и закрывать клапан подачи воздуха (дверцу зольника). Это неудобно, и не всегда возможно – не будете же вы постоянно сидеть возле печки. Процесс оптимизирует регулятор тяги для твердотопливных котлов. Он повышает экономичность (топливо сгорает эффективно) и безопасность (исключен перегрев воды в рубашке).

Для чего нужен регулятор тяги?

Интенсивность горения зависит не только от качества топлива. Необходимо обеспечить приток холодного свежего воздуха, насыщенного кислородом. Для этого в нижней части котла предусмотрен клапан подачи воздуха. В некоторых моделях его функцию выполняет дверца зольника.

Как это работает:

Манипулируя заслонкой дымохода и клапаном подачи воздуха, можно добиться интенсивной вертикальной тяги. Нагретые продукты горения (включая углекислый газ) естественным путем поднимаются по дымоходу, создавая в топке эффект разрежения.

Свежий воздух, насыщенный кислородом, всасывается через нижний клапан, поддерживая горение топлива. При максимальной тяге поддерживается высокая температура, топливо быстро сгорает. Во-первых, это не экономично. Во-вторых, существует риск закипания воды в котле.

Если тяга слабая, топливо не будет разгораться, теплоноситель останется холодным. В некоторых случаях (при неблагоприятных погодных условиях), для ускоренного розжига котла используют принудительное нагнетание воздуха. Например, с помощью вентилятора.

Любой экономный хозяин хочет поддерживать процесс длительного горения, когда топливо расходуется равномерно. Для того, чтобы не тратить время на постоянный контроль, твердотопливные котлы оснащаются автономным регулятором тяги.

Обычно в базовую комплектацию устройство не входит. Чтобы поддерживать нормальную комнатную температуру, регулятор устанавливается самостоятельно, как дополнительная опция.

Принцип работы регулятора

Поскольку подача воздуха в топку регулируется механически – с помощью клапана или зольной дверцы, необходим привод, который обеспечит необходимый угол открывания заслонки. Именно так работает регулятор тяги для котла.

В топочной камере устанавливается датчик температуры, который передает исполнительному устройству команду на открытие (закрытие) воздушного клапана. При сильном нагреве – заслонка прикрывается, уменьшая интенсивность горения.

Как только температура нормализуется – клапан снова открывается, раздувая пламя. При высокой скорости реакции, регулятор тяги для твердотопливных котлов многократно повышает экономичность. Топливо горит только тогда, когда это действительно необходимо.

Регуляторы тяги для котлов: существующие типы и их отличие

Существует множество способов поддержания заданной температуры в топке. По принципу действия, конструкции регуляторов делятся на два типа:

Механический регулятор тяги

Принцип действия основан на способности некоторых материалов расширяться и сжиматься при изменении внешней температуры.

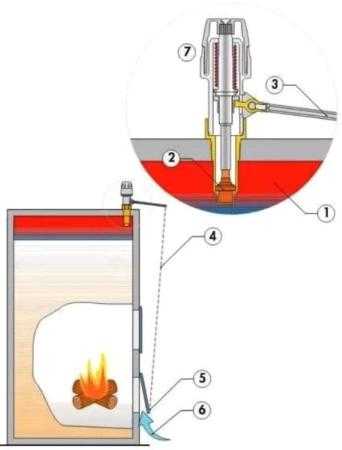

Датчик и механизм привода объединены в одном корпусе. Регулятор горения котла устанавливается в верхней части топки (1), где температура достигает максимального значения. Датчик представляет собой герметичную емкость со штоком.

Внутри жидкость, которая меняет объем под воздействием температуры (2). На шток давит пружинный механизм, соединенный с рычагом управления заслонкой (3). В холодном состоянии шток максимально утоплен, под давлением пружины.

Рычаг (3) находится в верхней точке. С помощью цепи (4) рычаг соединяется с воздушным клапаном (зольной дверцей). Клапан (5) находится в открытом состоянии, насыщенный кислородом воздух (6) поступает в топку. Топливо горит с максимальной интенсивностью.

При повышении температуры, жидкость в датчике расширяется, и преодолевает давление пружины. Рычаг (3) начинает опускаться, и цепь (4) закрывает воздушный клапан (5). Тяга уменьшается, интенсивность горения снижается. Цикл повторяется постоянно, вслед за колебаниями температуры.

С помощью винтового регулятора (7) можно корректировать силу сжатия пружины, устанавливая порог срабатывания датчика.

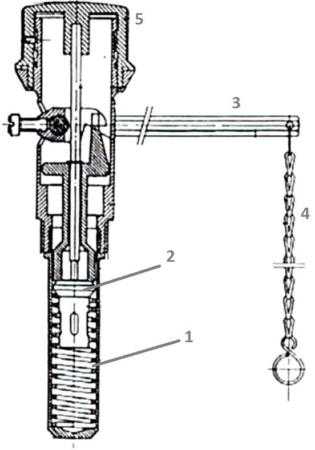

Следующий вариант механического регулятора использует биметаллическую пружину.

Под воздействием температуры, пружина (1) меняет положение штока (2). Он в свою очередь двигает управляющий рычаг (3). Как и в первом варианте, заслонкой управляет цепь (4). Эта конструкция также может настраиваться: с помощью винтовой рукоятки (5) меняется усилие на пружине.

В обоих случаях грубая калибровка производится перестановкой звеньев цепи в точке крепления (ее можно удлинить или укоротить).

Преимущества механических регуляторов в их автономности. Достаточно один раз отрегулировать температуру: синхронизировать угол открывания клапана, и можно не беспокоиться за тягу в котле. К достоинствам можно отнести и невысокую стоимость.

Есть и недостатки:

  • Датчик работает на основании температуры в топке, нет связи с реальной температурой в помещении. То есть, регулятор работает условно. При изменении погодных условий (когда температуру теплоносителя можно снизить), приходится заново калибровать регулятор тяги.
  • Главная проблема – невысокая точность и инертность. Это конструктивная особенность, улучшить показатели невозможно.

Вне зависимости от конструкции, большинство механических регуляторов выглядят так:

Электронный регулятор тяги

Для любителей полной автоматизации и высокой точности управления – предлагаются электронные блоки управления. Автоматический регулятор тяги отслеживает не только температуру в топке, но и контролирует теплоноситель. Можно настроить модуль на температуру воздуха в помещении.

Базовая конфигурация включает в себя блок управления, оснащенный датчиками температуры, и вентилятором. То есть, кроме регулирования естественной тяги (с помощью заслонки), можно гнать кислород принудительно. Это повышает эффективность горения, особенно при неблагоприятной погоде.

В зависимости от комплектации (соответственно и стоимости), электронный регулятор оснащается различным количеством датчиков. Меняются и функции: можно запрограммировать экономный режим, или напротив: быстрый прогрев помещения. Например, если вы приехали зимой на промерзшую дачу.

Вам остается лишь подбрасывать топливо (некоторые датчики подают сигнал, когда дрова или уголь заканчиваются). Есть даже системы автоматической подачи твердого топлива, но это тема другой статьи.

Преимущества очевидны: высокая точность, возможность контроля за температурой в помещении, множество дополнительных функций. Есть возможность усилить тягу с помощью вентилятора. Можно подключить к модулю управления циркуляционный насос теплоносителя.

Недостатки:

  • Разумеется, стоимость. За удобства придется доплатить.
  • Еще одна серьезная проблема – энергозависимость. Если пропала электроэнергия – вся эта интеллектуальная система перестает работать. Можно подключить источник бесперебойного питания, но это еще больше увеличит стоимость комплекта.

Установка и настройка регулятора тяги на твердотопливный котел своими руками

Конструкция позволяет подключить устройство самостоятельно, нет необходимости тратить деньги на вызов специалистов.

Монтаж механического регулятора

Большинство твердотопливных котлов изначально рассчитаны на эту опцию. В верхней части корпуса должна быть монтажная гильза стандартного размера.

В таких котлах заслонка сразу оптимизирована для подключения тяги. Вам остается вытащить заглушку из гильзы, установить регулятор, и соединить цепь с поднимающейся заслонкой.

В зависимости от расположения гильзы, регулятор может быть установлен вертикально или горизонтально – на качество работы это не влияет.
Затем, регулируя натяжение цепи и положения винтовой рукоятки, производится калибровка. Это может занять много времени – до нескольких дней. Вы должны понять, как меняется температура в помещении, в зависимости от настройки.

Установка механического регулятора тяги — видео инструкция

Подключение и регулировка электронного модуля

Блок управления может устанавливаться где вам удобно: насколько хватит соединительного кабеля. Главная сложность – монтаж вентилятора. Его можно врезать в заслонку, или установить переходную пластину из негорючего материала.

Настройка датчиков производится по инструкции, которая есть в комплекте. В любом случае, окончательная калибровка выполняется после ходовых испытаний в течение нескольких дней.

Работа котла с электронным регулятором тяги Unister — видео

Разумеется, при использовании электронного регулятора, необходимо позаботиться о бесперебойном энергоснабжении.

obinstrumente.ru

как настроить горение, настройка, автоматический и механический тягорегуляторы

Содержание:

Для отопления загородного домовладения в настоящее время в основном используется природный газ. Но стоит он дорого, а кроме этого, газоснабжение имеется не в каждом населенном пункте, поэтому многие хозяева частных домов, особенно в сельской местности, отдают предпочтение твердотопливным приборам. Для поддержки комфортной температуры в котлы устанавливают регуляторы тяги.


Сила тяги котлов на твердом топливе

Во многом сила тяги зависит от:

  • сечения дымоходной системы;
  • погодных условий в регионе;
  • температуры дымовых газов.

Одновременно следует отметить, что влияние перечисленных параметров на работу  котлов отличается. В первую очередь необходимо обращать внимание на условия их функционирования в каждом отдельном случае.

Рекомендации по эксплуатации твердотопливных котлов

Чтобы оборудование работало стабильно, вышеназванные параметры следует поддерживать на оптимальных значениях. Даже небольшое отклонение влияет на процесс горения и выработку тепловой энергии.

Обычно сбои в работе наблюдаются у твердотопливных приборов. Непосредственно на силу тяги также влияет тип котла. В процессе функционирования газовых агрегатов ее колебание незначительно. Кроме этого, у дымового газа наблюдается стабильная температура. Кратковременное изменение силы тяги происходит только в процессе прогрева дымохода.


Что касается работы твердотопливного котла, то в этом случае отмечаются различные показатели. Это объясняется применением разных видов топлива – угля, опилок, торфа, дров и т.д. Разница показателей также объясняется типом твердотопливного прибора.

В процессе его функционирования может происходить как снижение тяги, так и появление  гипертяги, признаком которой является повышенный расход твердого топлива, задымление помещения и сильный шум. Решить данную проблему можно с помощью регулятора тяги для твердотопливных котлов. Это устройство позволяет компенсировать особенности отопительного агрегата, топлива и дымохода.

Принцип работы регулятора тяги

Монтируют регулятор горения для твердотопливного котла непосредственно в дымоход. Его функциональное назначение – подача воздуха в топку. В случае его резкого порыва он защищает отопительную систему от задувания пламени в топливнике. Если наблюдается недостаток кислорода, он обеспечивает его подачу с целью равномерного сгорания твердого топлива.

В основе работы регулятора лежит термомеханический принцип. Его конструкция представляет собой герметичный баллон. Когда носитель тепла нагревается до нужной температуры, на заслонку поступает сигнал, что приводит к уменьшению объема подаваемого воздуха.


После этого оборудование переходит в режим продолжительного горения. Данное устройство пригодно для всех твердотопливных агрегатов. Зависимости от вида используемого топлива нет.

Виды устройств для регулировки горения

В продаже можно встретить автоматический и механический регулятор тяги для твердотопливных котлов. Обычно потребители приобретают второй вид устройств. Объясняется такой выбор, тем, что для работы автоматических систем требуется электрическая энергия и агрегат становится зависимым от наличия стабильного электропитания.

Автоматический регулятор тяги для твердотопливных котлов может доставлять немало проблем при эксплуатации. Кроме этого, повысятся финансовые расходы. Для отопительного агрегата отлично подойдет и механическое устройство.

Заслуженную популярность приобрели секционные чугунные агрегаты, которые считаются лучшим выбором для загородных домовладений. Наличие регулятора позволяет жильцам частного дома не наблюдать постоянно за воздушной заслонкой, а доступная цена на твердое топливо делает стоимость теплоснабжения экономичным.


Современным устройством для регулировки тяги является изделие ТМ ESBE. Оно предназначается для корректировки температурного режима в твердотопливных приборах за счет подачи воздуха. Ему не требуется подключение электроснабжения, и его установка отличается простотой.

Температуру агрегата измеряет головка термостатического механизма. Настройка регулятора тяги для твердотопливных котлов в этом случае выполняется за счет изменения положения воздушной заслонки посредством цепи и рычага.

Улучшением его конструкции считается укороченная гильза, удобная для наблюдения шкала выставляемой температуры и усовершенствованная рукоять. Именно эти изменения  соответствуют современным требованиям, предъявляемым к отопительному оборудованию на дровах.

Преимущества и недостатки регуляторов тяги

Эти устройства имеют как достоинства, так и недостатки.

Среди преимуществ значатся:

  1. Низкая цена на устройства. Их стоимость зависит от компании-производителя и модели.
  2. Механический регулятор тяги для твердотопливных котлов – тягорегулятор функционирует автономно, вне зависимости от электроэнергии.
  3. Топливо на него доступное.
  4. Работает долго и качественно.

Недостатки также имеются:

  1. Топлива хватает на непродолжительное время.
  2. Загружают его самостоятельно.
  3. Нужна дополнительная площадь, чтобы хранить топливо.

Если планируется приобретение агрегата на твердом топливе, то после его подключения к отопительной системе непременно станет вопрос, как настроить регулятор тяги для твердотопливных котлов правильно, поскольку это влияет на КПД и расход топлива. Лучше это доверить специалисту.


teplospec.com

Как установить регулятор тяги для твердотопливного котла? Пошаговая инструкция!


Категория: Отопление


Опубликовано 2018-09-13 22:49:12




Установка и калибровка регулятора тяги для твердотопливного котла, пошаговая инструкция. Монтаж тягорегулятора на котел зота, купер, кчм, дон.


  1. Схема установки регулятора тяги
  2. Калибровка и настройка
  3. Пример завершенной установки
  4. Видео монтажа Regulus, Honeywell, Esbe

Установка регулятора тяги:

Регулятор тяги может быть установлен тремя способами: вертикально и горизонтально (с боковой или фронтальной части котла).

1Устанавливаем регулятор тяги в вертикальном или горизонтальном положении в специальное отверстие 3/4 в корпусе котла. Используйте специальные средства для герметизации резьбовых соединений.

2В случае необходимости выровнять регулятор тяги относительно корпуса котла ослабляем винт 3 и приводим тягорегулятор в необходимое положение. Фиксируем винт 3.

3Винтом (2) зафиксируйте рычаг (1) в корпусе регулятора тяги так, чтобы отверстие для цепочки находилось над заслонкой.

Калибровка регулятора тяги:

1Затапливаем твердотопливный котел.

2Доводим до температуры 60 градусов.

3Выставляем на регуляторе температуру 60 градусов и соединяем рычаг и заслонку цепочкой, так чтобы заслонка была приоткрыта на 1-2 мм.

4Используйте соответствующую шкалу регулятора тяги в зависимости от способа монтажа, горизонтальный — верхняя шкала, вертикальный — нижняя шкала.

Пример завершенной установки регулятора тяги на котел Купер:


Пример завершенной установки регулятора тяги на котел ZOTA MIX:



Установка регулятора тяги Regulus:



Установка регулятора тяги Honeywell:



Установка регулятора тяги Esbe:



Терморегулятор Котлы
Please enable JavaScript to view the comments powered by Disqus.

termost.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
