Как работает пневмораспределитель: принцип работы, устройство и основные типы

принцип работы, устройство и основные типы

07.10.2019

Пневмораспределитель – это клапан, который работает внутри пневматической системы (оперирует сжатым воздухом или газом).

СОДЕРЖАНИЕ:

  • Что такое пневмораспределитель?
  • Типы пневмораспределителей
  • Принцип работы и устройство

Что такое пневмораспределитель?

Пневматическими системами называются системы, которые используют разницу в давлении газов для своей работы. Они содержат целый ряд разных механизмов в виде централизованной системы по которой распределяется сжатый газ.

Для управления потоками, а именно распределения и направления их движения, используются клапаны и распределители. Они выполняют направляющую и регулирующую функцию с помощью запорно-регулирующих элементов. Тем самым пневмораспределители являются посредником между источником (компрессором) и исполнительным механизмом (например, пневмоприводом).

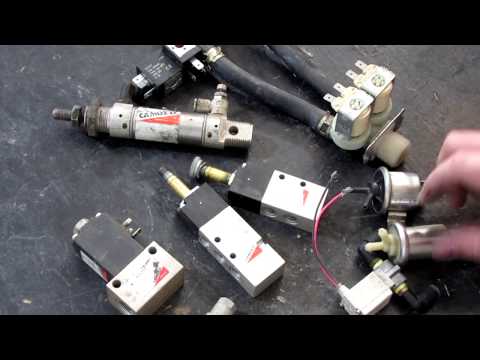

Распределители приводятся в движение с помощью специальных сигналов. В качестве управляемых сигналов могут использоваться:

  • электромагнитные
  • пневматические
  • механические

Электромагнитные пневмораспределители управляются с помощью катушек и соленоида. Ток с внешнего источника подается на катушки, а они в свою очередь, с помощью магнитных полей заставляют двигаться шток клапана.

Пневматические пневмораспределители управляются тем же сжатым воздухом. И при определенных условиях его поступление или отсутствие влияет на их работу.

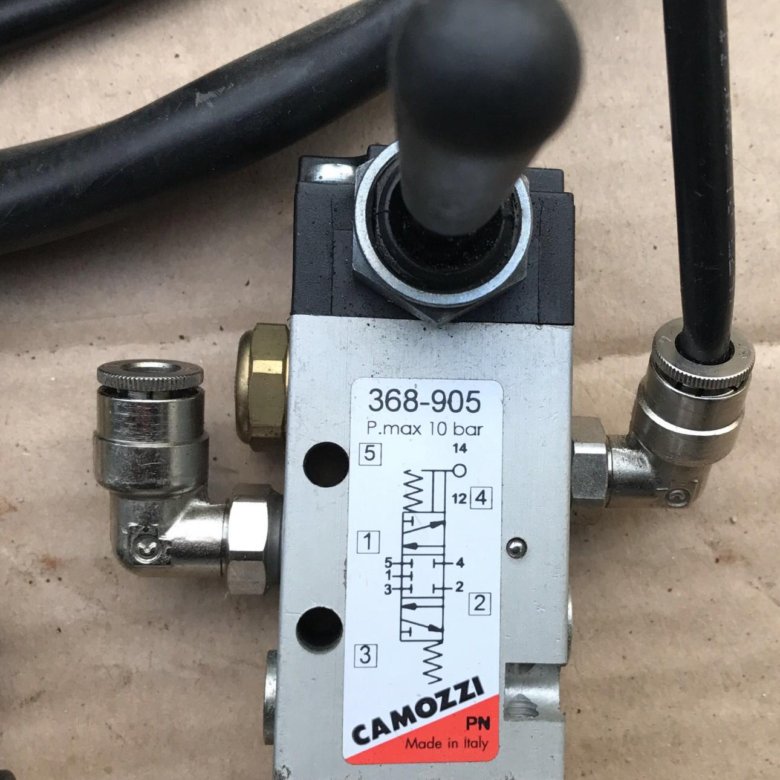

Механические пневмораспределители приводятся в действие механическим усилием, например, с помощью рычага.

Также выпускаются устройства с комбинированным видом управления, когда в конструкции соединяются сразу несколько типов регулирования. В некоторых моделях управление можно осуществлять вручную, например, с помощью кнопки.

Типы пневмораспределителей

Основными характеристиками, по которым определяется тип распределителя, является число линий потоков и число позиций золотника. Именно эти цифры в первую очередь указываются в названии модели.

Первая цифра означает количество линий в устройстве, а вторая количество доступных положений золотника. Например, пневмораспределитель 3/2 означает что в конструкции имеются три линии и два возможных положения золотника, то есть это трехлинейный двухпозиционный распределитель.

Использование знака между цифрами не регламентировано и выбирается непосредственно исполнителем. Наиболее распространёнными моделями в пневматических системах являются клапаны со схемой 3/2 и 5/2.

Под количеством линий подразумевается количество присоединительных отверстий. Каждое из отверстий и их связки предназначено для определенных функций. Основным их предназначением являются впуск (линия питания), выпуск (линия потребителя) среды и выхлоп.

Количество позиций обозначает сколько возможных вариантов переключения позиции золотника имеется в аппарате.

Также по начальному положению золотника относительно линии выделяют два типа:

  1. Нормально-открытый
  2. Нормально-закрытый

Нормально-закрытый клапан означает, что в начальном состоянии сечение закрыто. При подаче сигнала, клапан открывается, тем самым открывая сечение линии.

Нормально-открытый клапан изначально имеет открытое сечение линии и при подаче сигнала — закрывает ее.

Также устройства могут отличаться по способу возврата в исходное положение после завершения действия.

Существуют следующие виды:

  • Моностабильные
  • Бистабильные

Моностабильные после прекращения сигнала возвращаются в исходную позицию. Это выполняется с помощью возвратной пружины.

Бистабильные распределители остаются в той же позиции, в которой прекратилась подача внешнего сигнала и в исходную позицию не возвращаются. Для возврата их в начальное положение нужно подать обратный сигнал.

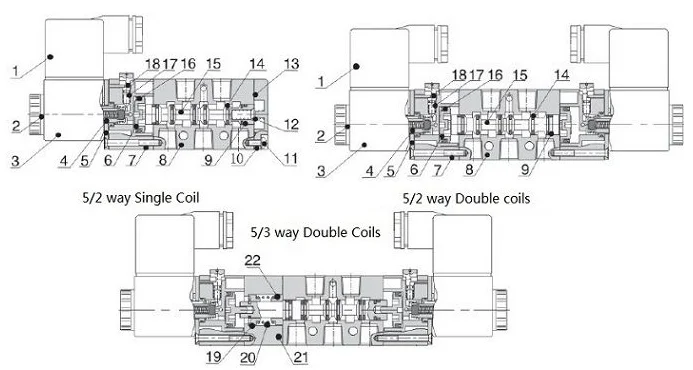

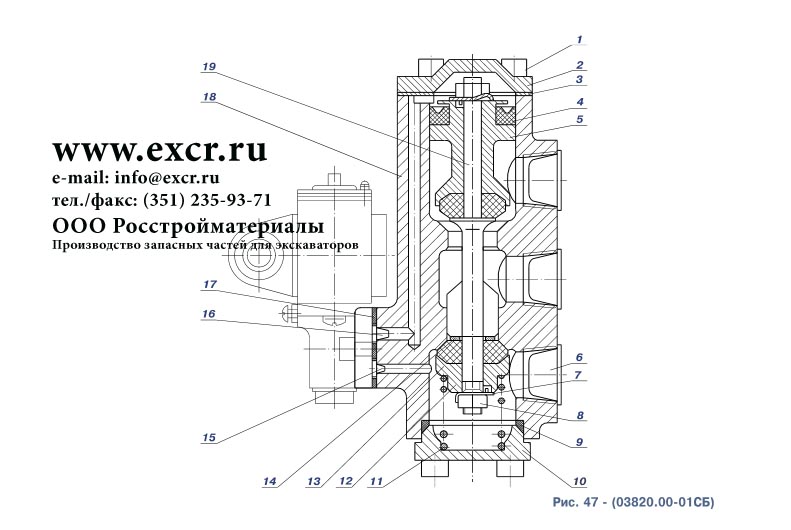

Принцип работы и устройство

Основной задачей пневмораспределителя является изменение сечения в пневмопроводе, которое и позволяет регулировать поток. Как было сказано выше это действие выполняют ЗРЭ (запорно-регулирующие элементы).

Существует два вида изменения сечения: дискретный (открыто/закрыто) или же плавно-непрерывный (с регулируемыми параметрами). Такое назначение разделяет аппаратуру на два основных конструкционных типа:

  1. Клапанного
  2. Золотникового

Клапанные пневмораспределители предназначены для дискретного управления потоком. Такой тип регулирующего аппарата обеспечивает быстрое и герметичное закрытие между линиями. Он отлично подойдет для небольших систем с простыми задачами. Седло золотника движется вдоль линии потока. Однако устройство с клапанной конструкцией может иметь коммутацию только с 2-3 выходами.

Золотниковые пневмораспределители созданы для управления более сложными операциями по регулированию потока. Такую аппаратуру можно применять в сечениях с большим расходом и сложной схемой. Золотниковые распределители могут работать в системах с 4-5 линиями, а также в более простых схемах, благодаря своей универсальности. Золотник движется перпендикулярно оси потока.

Каждый из вариантов, в конкретном случае, будет иметь свою особенную конструкцию.

На нашем сайте вы можете найти пневмораспределители ведущих мировых брендов таких как Burkert, Siemens и Univer.

Подписывайтесь на наши обновления:




Как работает пневмораспределитель

0

Июль 7, 2016 Оборудование и неисправности kmelectric

Пневмораспределитель – это устройство, которое позволяет управлять энергией сжатого воздуха, которая поступает от определенного источника к потребителю. Оборудование должно быть качественным, так как только в таком случае оно будет эффективно выполнять свои основные функции.

Известный поставщик промышленного оборудования, компания Dumpall, предлагает своим клиентам широчайший выбор пневмораспределителей. Но в чем же основные особенности такого оборудования?

Принципы работы и особенности устройств

Пневматический распределитель работает в специальной системе. На него воздействует внешний управляющий источник, который позволяет изменять направление потоков сжатого воздуха.

Вы можете сделать выбор в пользу пневмораспределителя как с ручным, так и с комбинированным вариантом управления. Это зависит от ваших конкретных потребностей и тех заданий, которые необходимо решить.

Комбинированное управление сейчас пользуется огромной популярностью. В данный вид входит электромеханическое и электропневматическое управление.

К магистральному трубопроводу пневматический распределитель может подключаться несколькими способами. Наиболее известные и распространенные – это двухканальные, трехканальные и четырехканальные методы.

Если говорить о разновидностях распределителей, то их всего две. Это золотниковый и клапанный тип.

Установить пневматический распределитель вы можете стыковым, трубным или резьбовым методом. Выбор подходящего способа зависит от особенностей того помещения, в котором проводится монтаж оборудования.

Преимущества пневмораспределителей

С особенностями такого оборудования вы разобрались. Но какие же у него есть преимущества? А вот они:

  • пневматическим распределителям не страшны как слишком высокие, так и чересчур низкие температуры;
  • оборудование соответствует всем правилам и требованиям, которые к нему предъявлены;
  • изделие надежно защищено от попадания грязи извне, так как в его конструкции присутствует специальный глушитель;
  • если катушка вышла из строя, то вы сможете заменить ее, не снимая оборудование со стены;
  • качество пневматического распределителя наивысшее, поэтому вы можете быть уверены в том, что прослужит он вам много лет подряд.

Это основные преимущества пневмораспределителей. Если вы установите такое устройство, то сможете заметить, что процесс работы стал более эффективным и результативным.
