Термопара – это небольшой, но очень важный элемент газовой плиты, который предотвращает подачу топлива в случае прекращения огня. Благодаря этому можно предотвратить нежелательные и даже опасные ситуации, в том числе взрыв. Вот почему полезно разобраться с тем, как проверить термопару на газовой плите, чем ее зачистить и как заменить в случае необходимости. Обо всем этом подробно рассказывается в статье.
Содержание статьи
- Назначение и принцип действия устройства
- Как провести очистку
- Как проверить и заменить термопару
Назначение и принцип действия устройства
Термопара, по сути, является термоэлектрическим преобразователем. Она измеряет температуру в сравнительно широком диапазоне. Представляет собой сеть из 2 проводников, в контуре которых возникает электродвижущая сила. Она тем больше, чем больше разница между температурами контактов.
Также величина зависит и от состава проводников.
Замена термопары в газовой плите проводится в обязательном порядке по мере износа оборудования. Это очень важный узел, который перекрывает подачу газа в аварийной ситуации. В норме газ поступает к соплу и сгорает. Но если он перекрывается (например, конфорку залило водой), необходимо срочно прекратить подачу.
Благодаря этому обеспечивается безопасность жильцов в доме:
- отсутствие угрозы взрыва;
- нет риска отравления газом;
- не подается лишнее топливо, что дает возможность сэкономить газ.
Периодически элемент засоряется, поэтому важно понять, как почистить термопару в газовой плите. Чтобы разобраться с этим, необходимо понимать, что она из себя представляет. Термопара является электрическим контактом, импульс по которому передается с помощью:
- паек;
- сварок;
- обжима.
Эти контакты выполнены из металла, поэтому со временем они могут засориться. В этом случае понадобится замена термопары в газовой плите своими руками либо процедура очистки.
Как провести очистку
Ремонт термопары газовой плиты вполне можно осуществить самостоятельно. Как правило, повреждения не слишком значительные – достаточно сделать очистку. Инструкция такая:
- Отключить плиту и перекрыть подачу газа.
- Убрать все предметы – замена термопары в газовой духовке осуществляется при наличии свободного доступа в нее.
- Далее нужно найти термопару. Это небольшой узел, он обычно находится в верхней зоне духовки. Элемент обязательно находится неподалеку от рассекателя, поскольку он регулирует подачу газа. Исходя из этого, можно понять, для чего нужна термопара – она сразу прекращает подвод газа в случае сильного снижения температуры (из-за гашения пламени).
- На обратной стороне можно обнаружить нагар и копоть, пыль и другие скопления. В большинстве случаев именно по этой причине не работает термопара на газовой плите. Очистку проводят с помощью наждачной бумаги, но она должна быть мелкозернистой.
- Далее весь удаленный мусор удаляют, при необходимости вытирают чистой тряпкой и проверяют, работает ли устройство или нет.
Проводить очистку нужно аккуратно, ни в коем случае не ударяя по поверхности. Можно сказать о термостате духовки, что это такое устройство, которое не отличается большой прочностью (по сравнению с той же конфоркой). Поэтому работают исключительно качественным наждаком с мелкозернистой структурой.
Как проверить и заменить термопару
В некоторых случаях устройство не работает даже после полной очистки. В этом легко убедиться, включив газ и не дав искры. Если топливо продолжает поступать и создает аварийную ситуацию, значит, очистка не помогла. Тогда понадобится проверить его и при необходимости заменить.
Для этого понадобится мультиметр либо милливольтметр. Последовательность действий такая:
- Отключить газовую плиту, перекрыть подачу газа.
- Открутить гайку от клапана с помощью обычного ключа.
- Снять термопару с духового шкафа.
- Надеть перчатки, взять датчик и нагреть его над свечой или зажженной газовой конфоркой. Держать его нужно на минимальной высоте над пламенем – буквально 1 см.
- Установить тестер либо вольтметр на мВ. После нагревания термопары приложить щуп к ее корпусу, второй же пойдет на выходной контакт.
- В течение 50-60 секунд измерить напряжение. В норме оно должно принимать значения в диапазоне от 18 до 25 мВ.
- Если значение немного ниже 18 мВ, нужно подвигать термопару в области пламени и еще раз снять показания с помощью мультиметра.
Поскольку принцип работы термопары для газового котла точно такой же, проверку и очистку осуществляют аналогично. Если и это не помогло, устройство подлежит замене. При наличии минимального опыта осуществить ее можно также своими руками. Инструкция состоит из таких этапов:
- Приобрести новую модель – лучше всего заранее уточнить код термопары на ней либо в паспорте плиты.
- Отключают плиту и перекрывают подачу газа, как и в предыдущем случае.
- Убирают рассекатели и решетки.
- Вынимают ручки.
- Удаляют панель.
- Отключить электромагнитный клапан.
- Отвинтить провод и убрать термопару.
- Затем установить новую и собрать все элементы в обратной последовательности.
Далее нужно опять осуществить контроль газа термопарой. Если после подачи топлива вхолостую плита сразу отключается, устройство работает нормально. В противном случае нужно проверить контакты. Понятно, что можно осуществить ремонт термопары газовой плиты своими руками. Но если она работает со сбоями, обязательно следует вызвать специалиста, чтобы не подвергать себя ненужным рискам.
Как измерить температуру мультиметром?
Мультиметр (тестер) это специальное измерительное устройство, благодаря использованию которого пользователь может снимать показания с разнообразных электроприборов, проверять электрическую цепь на предмет ее целостности. Как правило, такими приборами активно пользуются радиолюбители, а также электрики во время проведения ремонта либо диагностики разнообразного электрооборудования.
Однако в некоторых случаях, когда возникает острая необходимость, при помощи обыкновенного мультиметра, пользователь может проводить и снимать измерения температуры с разнообразных объектов либо веществ.
Зачем измерять температуру мультиметром
Такие измерительные приборы как мультиметры используются в роли термометров в тех случаях, когда необходимо провести измерения показателей температурного режима разнообразных объектов в сложных местах либо условиях. Например, при помощи такого прибора можно сделать замеры и снять показатели слишком горячих, разогретых твердых предметов, разнообразных ядовитых веществ, открытого пламени.
Кроме того, тестер позволяет измерить температуру разнообразных объектов, находящихся в труднодоступных местах. Стоит отметить, что мультиметр является прекрасной, более дешевой и доступной альтернативой для самостоятельного проведения простых замеров разнообразных объектов, по сравнению с дорогостоящими инфракрасными термометрами, работающими бесконтактным способом.
Чем мультиметр измеряет температуру

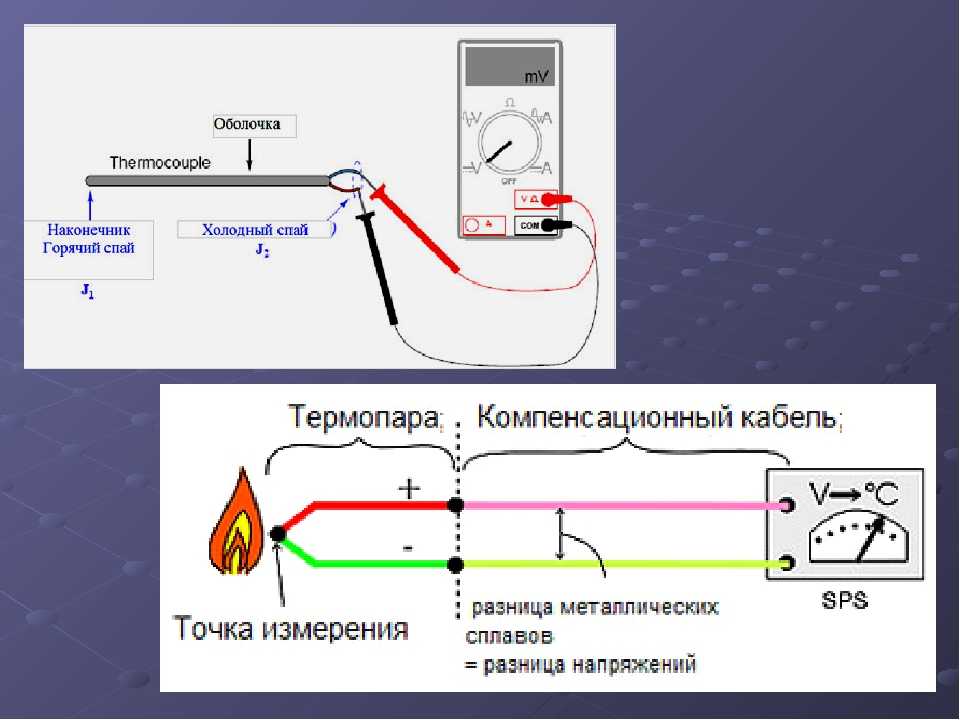

Для измерения показателей температуры при помощи мультиметра используется так называемая термопара, которая является своего датчиком холода, а также тепла. Она состоит из двух металлических кусков, которые соединяются между собой при помощи проводников. При нагреве этих металлических кусков до одинакового показателя, по проводнику начинает проходить ток. При этом следует отметить, что чем выше происходит нагрев между металлическими частями термопары, тем соответственно становится выше уровень напряжения.
Благодаря калибровке такой термопары пользователь может получить доступный термометр, который прекрасно подойдет для проведения замеров в агрессивной среде либо в небольших заглублениях, отверстиях.
Подавляющее большинство тестеров способны измерять, снимать показатели температуры с объектов в пределах от -40 до 1000°С.
При покупке дешевых и недорогих тестеров, рекомендуется обращать внимание на качество термопары, которой штатно комплектуется устройство. Это обусловлено тем, что бюджетные модели оснащены тонкими проводами, которые при воздействии температуры выше +250°С начинают плавиться.
На заметку! Для измерения рекомендуется использовать не штатную, которая была в комплекте с устройством, а специальную термопару. Это обусловлено тем, что она способна делать замеры в более агрессивных условиях внешней среды.
Как измерить температуру мультиметром

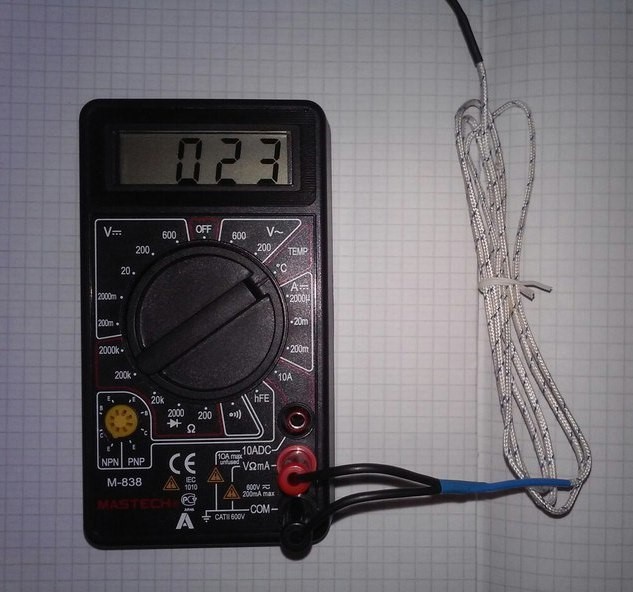

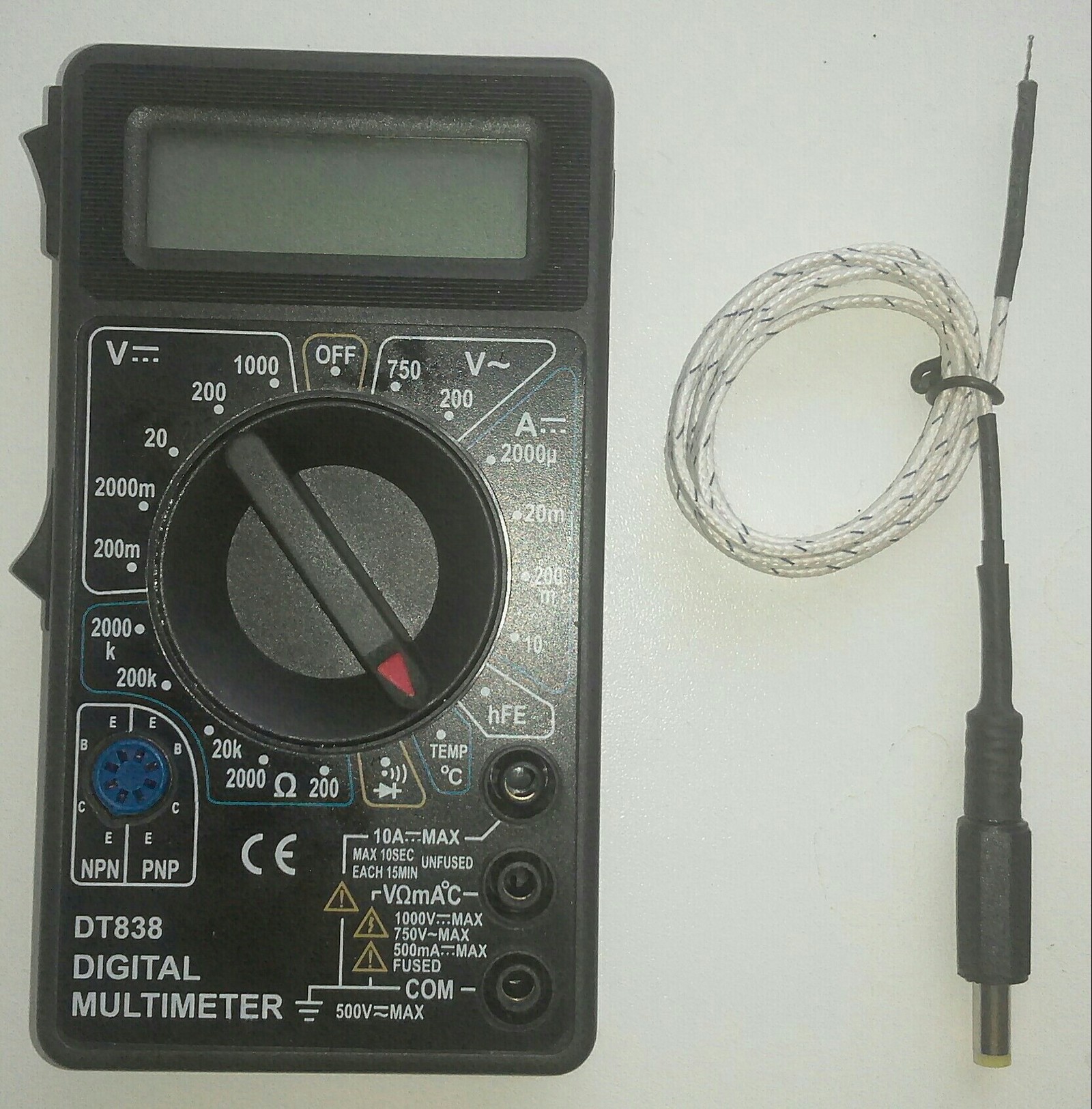

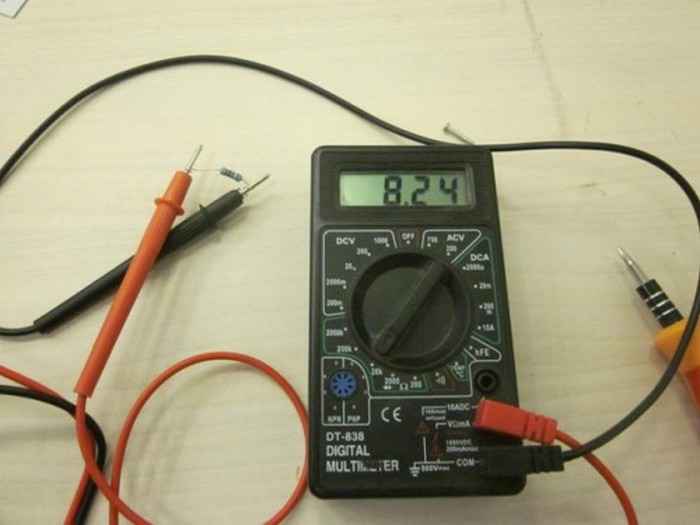

Большинство современных моделей тестеров оснащаются штатной опцией (режимом) измерения показателей температуры.

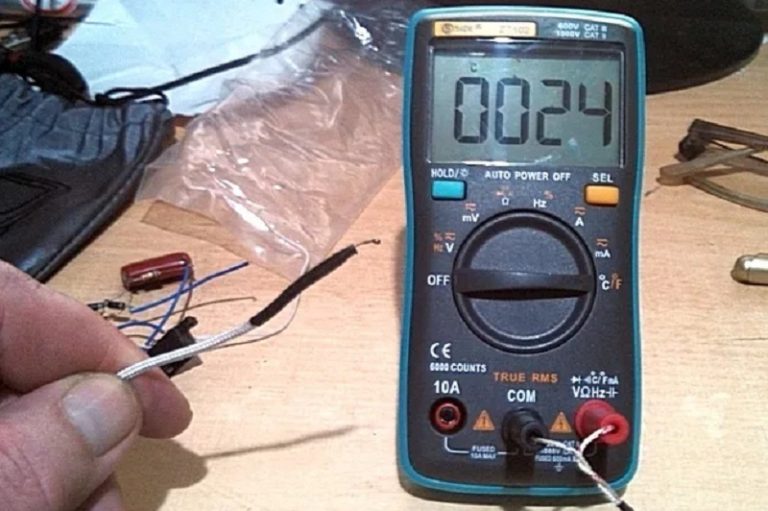

Как правило, такой режим обозначен специальной маркировкой, которая называется – «temp». Для того чтобы сделать замер к тестеру нужно подключить термопару и перевести его в режим работы «temp».
Затем ее кончиком нужно аккуратно прикоснуться к объекту, с которого снимаются показания. После этого все необходимые данные моментально будут отображены на дисплее прибора. Продолжительность контакта устройства с измеряемым объектом должна составлять около 2-3 секунд. Чтобы показания были максимально точными, кончик термопары должен плотно прилегать к измеряемому объекту.
Делать подобные замеры можно практически при помощи любой модели тестера. Однако при покупке такого устройства рекомендуется обращать внимание на его функционал, качество сборки. Лучше всего приобретать приборы, рассчитанные на замер широкого диапазона температуры, которые штатно, производителем оснащаются таким режимом измерения.
Только в этом случае пользователю не придется вносить никаких корректировок в работу устройства.
Качественное устройство обладает таким функционалом как измерение уровня напряжения, снятие показателей силы тока в цепи, а также сопротивления.
Методы испытаний термопар и материалов для термопар
%PDF-1.4 % 501 0 объект > эндообъект 496 0 объект >поток application/pdf
adobe.com/pdf/1.3/pdfAdobe PDF SchemaКак узнать, неисправна ли термопара
Как и другие компоненты вашей печи, термопара может со временем изнашиваться, создавая при нагревании более низкое напряжение, чем должно.
И хуже всего то, что у вас может быть плохая термопара, даже не подозревая об этом.
Поэтому осмотр и проверка термопары должны быть частью обслуживания вашей печи. Однако перед тестированием обязательно проверьте его, чтобы убедиться в отсутствии явных проблем, которые могут повлиять на результаты тестирования!
Если вам неудобно выполнять этот тест самостоятельно, обязательно позвоните лицензированному подрядчику по ОВКВ, который может вам помочь.
Как работает термопара?
Термопара — это небольшое электрическое устройство, но это важный элемент безопасности вашей печи. Термопара реагирует на изменения температуры, вырабатывая электрический ток, который заставляет газовый клапан, питающий запальник, открываться при высокой температуре или закрываться при отсутствии прямого источника тепла.
Как проверить термопару печи
Для выполнения проверки вам понадобится гаечный ключ, мультиметр и источник пламени, например свеча или зажигалка.
Шаг 1. Осмотрите термопару
Как выглядит термопара и как ее найти? Термопара вашей печи обычно находится прямо в пламени запальника печи. Благодаря медной трубке его легко обнаружить.
Термопара состоит из трубки, кронштейна и проводов. Трубка находится над кронштейном, гайка удерживает кронштейн и провода на месте, а под кронштейном вы увидите медные провода, которые соединяются с газовым клапаном на печи.
Некоторые термопары выглядят немного по-другому, поэтому сверьтесь с инструкцией к печи.
Признаки неисправности термопары
После обнаружения термопары проведите визуальный осмотр. Вы ищете несколько вещей.
- Первый — это признаки загрязнения трубки , которые могут включать обесцвечивание, трещины или точечные отверстия.
- Далее, , проверьте проводку на наличие признаков износа или коррозии , таких как отсутствие изоляции или оголенный провод.
- Наконец, визуально осмотрите разъемы на наличие физических повреждений , поскольку неисправный разъем может повлиять на достоверность показаний теста.
Если вы не видите или не обнаруживаете проблемы, продолжайте проверку.
Шаг 2: Проверка термопары на разомкнутую цепь
*Примечание. Если у вас нет опыта, мы рекомендуем обратиться к лицензированному подрядчику по отопительной технике для проведения проверки!
- Перед испытанием отключите подачу газа, т.к. сначала необходимо снять термопару.
- Снимите термопару, отвинтив медный провод и соединительную гайку (сначала), а затем гайки кронштейна.
- Затем возьмите измеритель и установите его на омы. Возьмите два провода от мультиметра и коснитесь их — счетчик должен показывать ноль. Как только эта проверка будет выполнена, поверните мультиметр обратно на вольты.
- Для настоящего теста включите источник пламени и поместите наконечник термопары в пламя, оставьте его там, пока он не станет достаточно горячим.
- Затем подсоедините провода от мультиметра к термопаре: поместите один провод сбоку от термопары, а другой присоедините к концу термопары, который находится в контрольной лампочке.
