Как проверить манометр: Проверка манометров: периодичность, методика, основные правила и требования

«Как настроить и отрегулировать манометр для измерения давления»

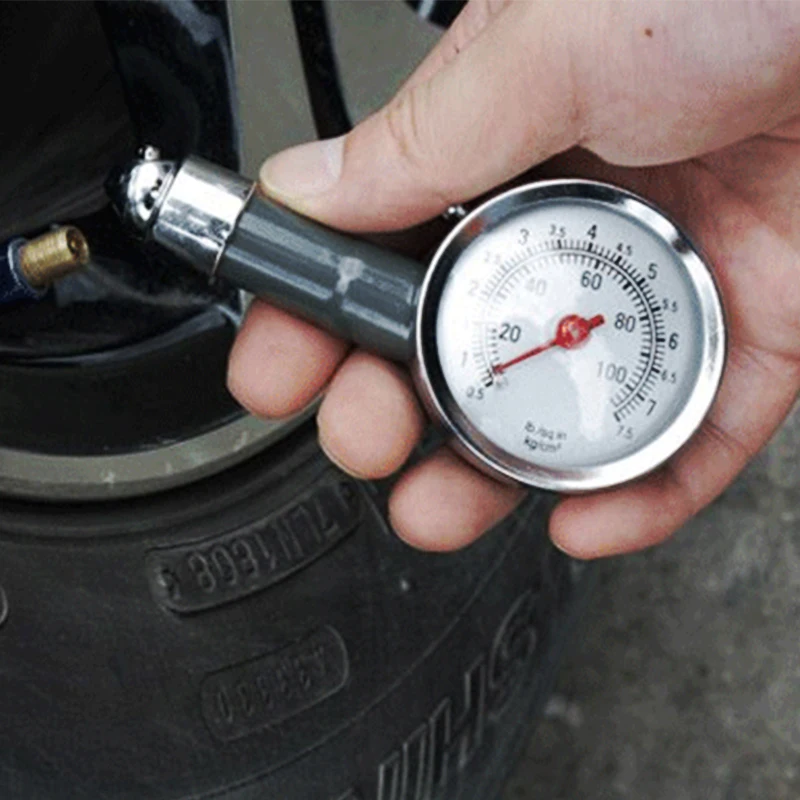

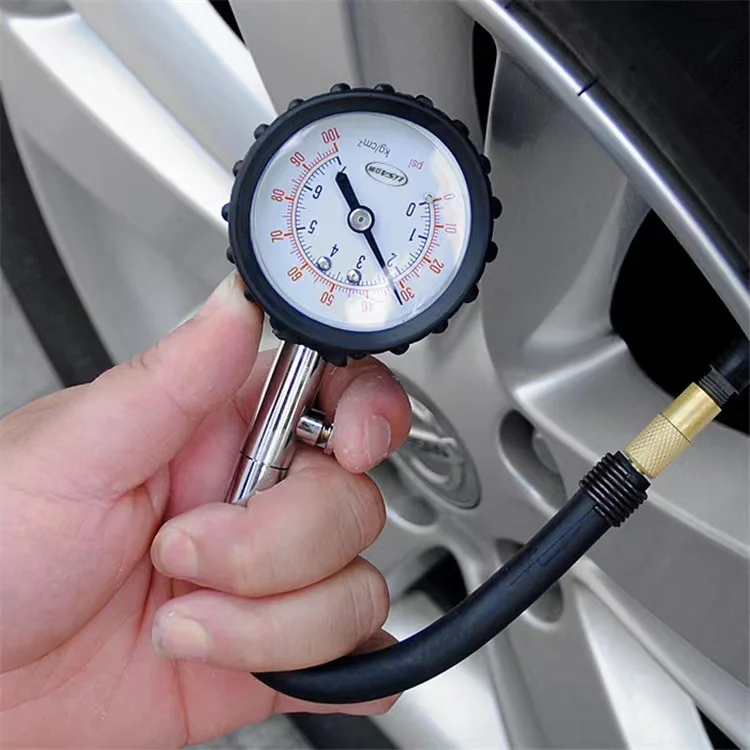

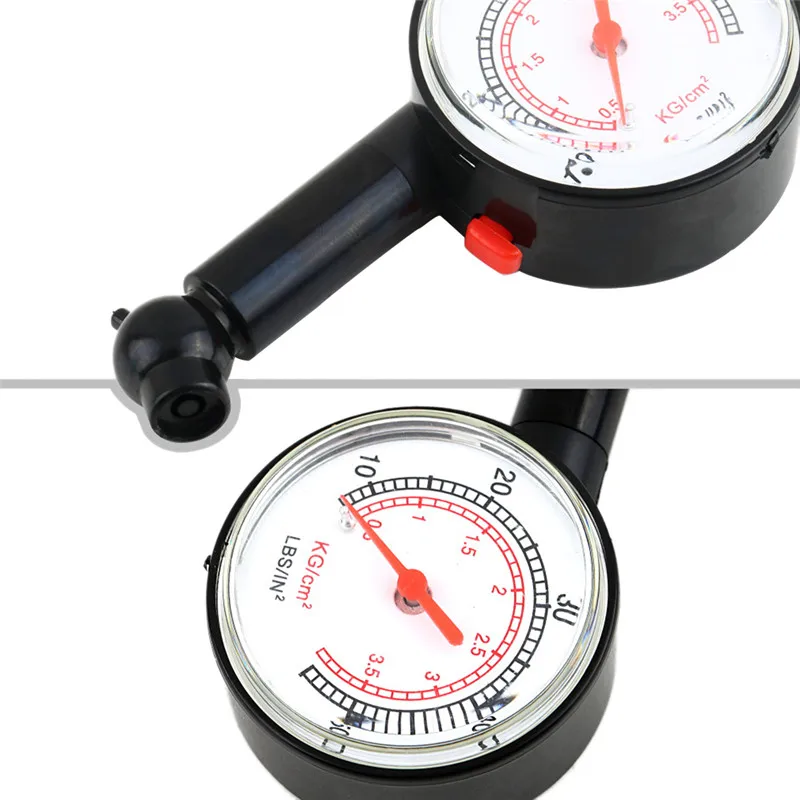

Все манометры имеют строго ограниченный срок эксплуатации, который определен производителем. Со временем размер погрешности при измерении давления может увеличиться. В этом случае эксплуатация может быть неэффективна или даже небезопасна. Самостоятельно можно проверить точность измерения. Для этого нужно понизить напор до абсолютного минимума, указатель при этом должен установиться на отметке ноль.

При критическом увеличении отклонения, модель, скорее всего, придется заменить. Однако, если вы обладаете информацией, как настроить манометр, вы сможете продлить срок службы изделия. Для калибровки потребуется прибор точных измерений. Настройка производится одним из наиболее распространенных способов:

  • с помощью смещения стрелки;
  • посредством регулировки механизмов.

Настройка с помощью перестановки стрелки

Перед тем, как отрегулировать манометр, следует определить размер отклонения в зависимости от изменения силы, действующей на единицу площади. Если погрешность неизменна, т.е. представляет собой константу, способ смещения стрелки позволит отрегулировать оборудование. Возникает вопрос, как проверить манометр. Величину неточности определяют путем сопоставления показаний вышедшего из строя прибора и образцового, который устанавливается в один из патрубков с резьбовым соединением винтового пресса.

Суть этого метода заключается в том, чтобы снять стрелку циферблата, используя специальный съемник, предварительно установив его в нужном положении в соответствии с показаниями аппарата точных значений. Далее необходимо проверить правильность установки. Для этого снова сравниваются показания настраиваемого устройства и эталонного. Если все правильно, элемент фиксируется в новом положении. При повторном выявлении увеличения погрешности, можно воспользоваться этим методом еще раз.

Настройка механизма

Отвечая на вопрос, как отрегулировать манометр давления воды, специалисты также рекомендуют применять метод наладки механизма, который включает в себя несколько этапов:

  • установка образцового аппарата в один из патрубков винтового пресса;
  • создание в системе давления, составляющего половину предельной цифры на шкале;
  • регулировка устройства путем вращения маховика пресса по часовому направлению до тех пор, пока эталонное оборудование не покажет на циферблате соответствующую величину;
  • установка прямого угла между тягой и хвостовиком зубчатого сектора посредством освобождения винтов и вращения передаточного механизма до требуемого положения;
  • создание в системе напора, равного 1/10 номинального значения на циферблате настраиваемого устройства;
  • закрепление указателя на оси в соответствующем положении;
  • создание в системе максимального параметра регулируемой модели посредством вращения маховика (соотносится с образцовым).

В результате регулируемый аппарат должен отразить номинальную величину. Если этого не произошло, необходимо аккуратно сдвинуть нижний конец тяги по отверстию хвостовой части зубчатого сектора. При перемещении тяги указатель должен установиться на отметке предельного параметра.

Важно также знать, как проверить манометр после регулировки. С этой целью напор снова понижается до предыдущего значения. Если фиксируется соответствующая величина, необходимо произвести проверку по всей шкале. Если снова будут выявлены какие-либо отклонения, потребуется повторить всю процедуру заново. Наладка производится, пока не будет отражена цифра, равная показаниям на эталонном оборудовании.

В качестве образцового оборудования используется стандартный пружинный U-образный, грузопоршневой или деформационный прибор. На нашем сайте вы найдете широкий выбор товаров, отвечающих данным категориям. Мы предлагаем выгодные цены и высокое качество изделий от ведущих производителей. Удобный поиск позволяет сортировать продукцию в каталоге по категориям и использовать фильтры. Для наших клиентов на все товары действует гарантия. Мы предлагаем быструю и доступную по стоимости доставку.

Как поверить манометр? Подготовить прибор к работе

При замене контрольно-измерительных приборов, на новые нужно произвести пред подготовку для того, чтобы убедится в его работоспособности. Проверить все возможный проблемы просто необходимо, как говориться «семь раз отмерь – один раз отрежь»

Купить манометр, дело не хитрое, а вот произвести банальный первичный осмотр или входной контроль, не каждый этим занимается из-за отсутствия времени, желания.

Манометр ДМ 1001 У2

Первое что нужно сделать, прежде чем заниматься монтажом – выполнить качественный внешний осмотр, на наличие заводских дефектов, либо полученных во время транспортировки. Следующим этапом проверяем положение стрелки прибора, которая должна быть строго на нуле. Далее каждый прибор рекомендуется проверить на герметичность. Не мало важно проверить прибор на погрешность и вариацию показаний.

Поверка, выполненная лабораторией, должна соответствовать ГОСТ 2406-88. Во время поверок приборов должны использоваться средства, соответствующие ГОСТ 8.053-73. При отклонении от допускаемых ГОСТов прибор считать не готовым к использованию. На заметку, поверка должна выполнятся с ежегодичным интервалом.

В процессе выполнения внешнего осмотра, нужно убедится в отсутствии повреждений лакокрасочного покрытия и на отсутствие элементов, которые могут способствовать снятию не верных показаний.

Установка стрелки на ноль

В случае отклонения стрелки прибора от отметки ноль на допускаемую величину, предусмотренную производителем, осуществляется калибровка нуля. Для того чтобы выставить стрелку манометра на ноль, потребуется специальный ключ. С его помощью выставить стрелку на ноль не составит труда.

Проверка герметичности прибора

Для того чтобы проверить герметичность манометра, необходимо ввести прибор в процесс определения погрешности и выдержать его на верхнем приделе измерения не менее 5 минут.

Можно быть уверенным в герметичности прибора в случае выполнении несколько условий. При выдержке подачи давления в течении трех минут, в следствии чего на протяжении двух минут давление уменьшается не более чем на 1% от значения поданного.

купить эталонный манометр, нажмите на фото для перехода к описанию прибора

Для того чтобы определить погрешность прибора, потребуется специальный поверочный образцовый манометр. Стрелка устройства, которое поверяется, устанавливается на оцифрованную отметку по образцовому манометру. Погрешность в разнице показаний не должна быть больше 1,5%; 2,5% от максимального измеряемого давления прибором. Увеличение давления, на поверяемом манометре, должно плавно увеличиваться, после достижения максимального предела измерения выдержать пять минут и плавно сбросить давление на ноль. Разность значений при прямом и обратном ходе определяют, как основная погрешность. Определение погрешности манометра

Монтаж манометров

При установке приборов на «постоянное место жительства» необходимо учесть тот факт, что расстояние между ними должно быть минимальным, для обеспечения снятия точных показаний, если расстояние между ними большое, будет разность в показаниях, в связи с запаздыванием. На приборах существуют указатели, в соответствии с которыми подключается манометр. Плюсом обозначен штуцер, для измерения большего давления, а минусом меньшего.

Техническое обслуживание манометров

Все манометры требуют к себе внимания. Также все соединительные линии нужно просматривать. Иногда проверять стрелку на соответствие отметке ноль. Если заметны отклонения, превышающие значение, описанное выше в процентном соотношении, нужно выполнить корректировку. Для выполнения корректировки стрелки к нулю, нужно отключить прибор от системы и выдержать не менее 10ти минут. При использовании прибора, измеряемый придел, не должен превышать 50% от верхнего предела манометра.

Как выполнить тест манометра

••• изображение давления Душан Радивоевич с сайта Fotolia.com

Обновлено 25 апреля 2017 г.

Автор Erin Watson-Price часто атмосфера и испытуемый газ. Типичный манометр состоит из U-образной трубки, заполненной либо ртутью, либо жидкостью. На длинных сторонах трубки нанесена измерительная шкала, размеченная в миллиметрах. Когда газовая линия подсоединяется к одной стороне манометра, она смещается, и разница в высоте жидкости с каждой стороны используется для расчета давления в газовой линии. Формула для расчета давления: pd = ρ g h, где pd — перепад давления, ρ — плотность жидкости в манометре; ртути равен 13,590 кг/м3; вода равна 1000 кг/м3, g = ускорение свободного падения, 9,81 м/с2 и h = высота жидкости в метрах.

    Подсоедините левую сторону трубки манометра к клапану проверки давления. В зависимости от манометра вы можете использовать соединительные трубки на манометре или удалить эти трубки и использовать трубку на проверяемом объекте, если таковая имеется.

    Перед измерением дайте жидкости перестать двигаться в U-образной трубке.

    Запишите высоту жидкости в левой трубке. Если высота жидкости уменьшилась, это измерение положительное. Если высота жидкости выше начальной высоты, это измерение отрицательное.

    Запишите высоту жидкости в правой трубке. Независимо от того, поднимается или опускается жидкость, это измерение всегда положительное.

    Вычесть высоту правой трубы из высоты левой трубы. Это даст вам сдвиг высоты жидкости. Используйте разницу высот как h в формуле разницы давлений, упомянутой во введении. Используйте плотность жидкости, характерную для используемого манометра.

    Рассчитайте давление испытуемого газа.

    Вещи, которые вам понадобятся
    • Манометр
    • Газ для проверки
    • Блокнот и карандаш
    • Калькулятор
    • Ртуть и вода ведут себя в трубке по-разному. Край жидкости в сосуде называется мениском. Вода имеет выпуклый мениск, поэтому измеряйте высоту жидкости в нижней точке мениска, а не на краях воды. Меркурий имеет вогнутый мениск, поэтому считывайте высоту жидкости в его высшей точке.

Связанные статьи

Ссылки

  • Набор инструментов для проектирования: U-образный манометр
  • Набор инструментов для проектирования: плотность жидкостей Манометр

Наконечники

  • Ртуть и вода ведут себя в трубке по-разному. Край жидкости в сосуде называется мениском. Вода имеет выпуклый мениск, поэтому измеряйте высоту жидкости в нижней точке мениска, а не на краях воды. Меркурий имеет вогнутый мениск, поэтому считывайте высоту жидкости в его высшей точке.

Об авторе

Пересаженный янки Эрин Уотсон-Прайс живет в Бирмингеме, штат Алабама, и пишет внештатные статьи с 1997 года. Коротко об этом». В 2007 году получила сертификат корректора. Уотсон-Прайс имеет степень бакалавра искусств в области творческого письма Университета Южного Иллинойса в Эдвардсвилле.

Фото Кредиты

изображение давления Душана Радивоевича с сайта Fotolia.com

Калькулятор манометра

Этот калькулятор манометра поможет вам определить гидростатическое давление жидкости с помощью манометра. Эта статья также отвечает на такие вопросы, как «Как работает манометр?», «Как пользоваться манометром?» и многие другие. Читайте дальше, чтобы узнать о принципе Паскаля и узнать, что такое манометры и U-образные манометры. Мы также покажем вам несколько примеров с уравнением манометра, чтобы помочь вам легко понять физику этого удобного устройства.

Что такое манометр?

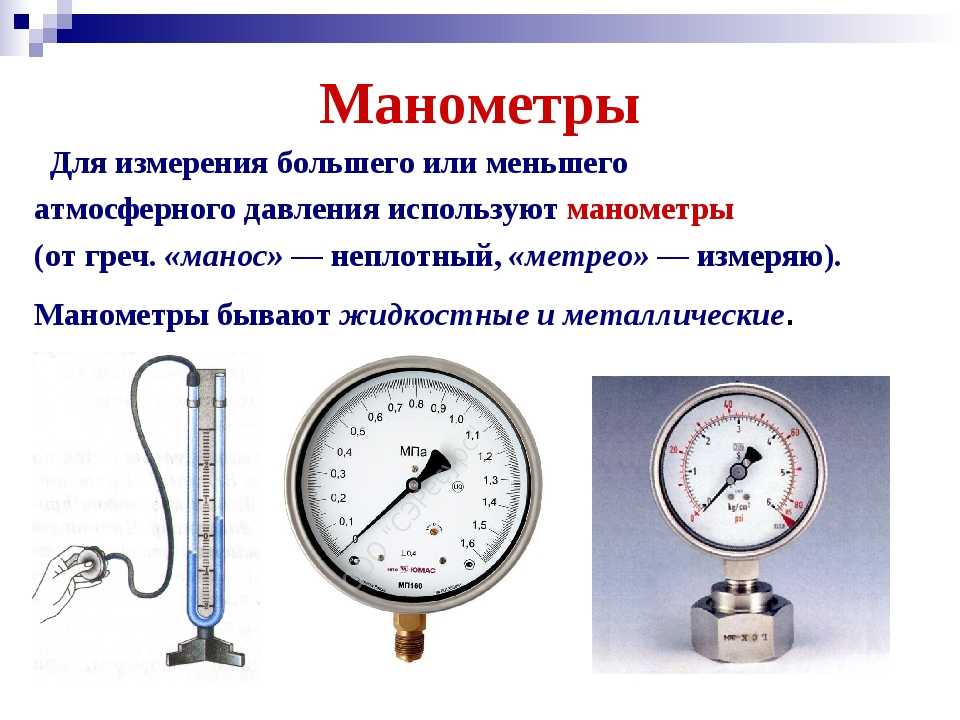

Манометр — это научный прибор, используемый для измерения давления жидкости, например газов и жидкостей. Манометр представляет собой простой инструмент, сделанный из стеклянной трубки одинакового диаметра, прикрепленной к резервуару или трубе. Манометр также может быть просто трубкой, которая используется для измерения атмосферного давления и перепада давления, вызванного взаимодействием жидкостей друг с другом. Манометр обычно содержит жидкость высокой плотности, такую ​​как ртуть. Манометры также могут быть заполнены водой, маслом или любой другой жидкостью, если мы знаем ее плотность или удельный вес. В некоторых случаях манометры могут также содержать несколько жидкостей.

Как работает манометр?

Теперь, когда мы знаем, что такое манометр, давайте обсудим, как он работает. Манометры работают по принципу Паскаля. Вы можете узнать больше о принципе Паскаля, воспользовавшись нашим калькулятором гидравлического давления. Принцип Паскаля гласит, что:

«давление, прикладываемое к любой части замкнутой несжимаемой жидкости, будет передаваться через жидкость одинаково во всех направлениях».

Чтобы лучше понять принцип Паскаля, представьте зубную пасту в тюбике. При сжатии корпуса тюбика давление передается по всей зубной пасте до тех пор, пока зубная паста не начнет вытекать из сопла. Количество выдавленной зубной пасты зависит от силы давления на тюбик.

Если мы установим манометр типа u-образного манометра на носик тюбика зубной пасты и снова сожмем его, зубная паста пройдет через манометр на определенной высоте h, как показано ниже:

Мы можем рассчитать давление, которое мы приложили к тюбику с зубной пастой, используя уравнение гидростатического давления

P=ρ g h\small P = \rho \, g \, h P=ρgh

где,

  • PPP – давление, которое жидкость (зубная паста) испытывает на высоте hhh;
  • ρ\rhoρ (греческая буква rho ) — плотность жидкости; и
  • ggg — ускорение свободного падения, равное 9,806 м/с² (или приблизительно 32,174 фута/с²).

Далее принцип Паскаля гласит, что давление вокруг тюбика зубной пасты равно давлению зубной пасты на заданной высоте. Тогда мы можем сказать, что уравнение гидростатического давления также является уравнением манометра .

Предположим, что плотность зубной пасты составляет 1,3 г/см³ (что эквивалентно 1300 кг/м³), а 92)} \\[1em] P &= 637,94 \text{ Па} \end{split}PPPP​=ρgh=1300 кг/м3⋅9,806 м/с2⋅0,05 м=637,39 кг/(м⋅с2)=637,94 Па​

Как пользоваться манометром?

Манометр так же прост в использовании, как и наш пример с зубной пастой. Точно так же, как мы сделали там, мы могли бы также прикрепить манометр к трубам или другим трубопроводам и сосудам, которые испытывают давление жидкости. Мы можем установить манометр вдоль трубы, чтобы определить давление воды, протекающей по трубе. Однако, если давление в трубе огромное, проходящая по ней жидкость может выплеснуться из манометра. Мы можем использовать очень большие и длинные манометры, но они могут быть дорогими и трудными для чтения. Вместо этого мы можем ввести жидкость высокой плотности в манометре для регулирования ч . Чем плотнее жидкость, тем более высокое давление она может выдержать и меньшее ч

она производит.

Манометры с несколькими жидкостями требуют, чтобы мы рассчитали сумму всех давлений, создаваемых каждым столбиком жидкости в манометре. Давайте рассмотрим пример, чтобы понять эту концепцию. Предположим, у нас есть ртутный манометр с U-образной трубкой, прикрепленный к трубе под давлением. Движение жидкости внутри трубы приводит к давлению, которое мы хотим определить. Когда жидкость течет по трубе, жидкость попадает внутрь манометра. Жидкость выталкивает ртуть до определенного уровня, как показано ниже:

В этом примере в системе имеется ртуть (ρ₁=13,6 г/см³ или 13 600 кг/м³) и вода (ρ₂=1,0 г/см³ или 1000 кг/м³). Вода течет по трубе, а ртуть представляет собой жидкость с высокой плотностью внутри манометра. Разница высот между точками А и В (которую мы можем обозначить как h₁) равна 8,0 см (или 0,08 м). С другой стороны, разница высот между точками B и C (h₂) равна 5,0 см (или 0,05 м). Имея эту информацию, теперь мы можем определить давление в трубе в точке C, 92)} \\[1em] P &= 10 178,628 \text{ } \mathrm{Pa} \end{split}PPPPP​=ρ1​gh2​+(−)ρ2​gh3​=13 600 кг/м3⋅9,806 м/с2⋅0,08 м−1000 кг/м3⋅9,806 м/с2⋅0,05 м=10 668,928 кг/ (м⋅с2)−490,3 кг/(м⋅с2)=10 178,628 кг/(м⋅с2)=10 178,628 Па кПа. Обратите внимание, что в этом примере мы отрицали давление ρ2 g h3\rho _ 2 \,g \, h_2ρ2​gh3​ из уравнения. Мы сделали это потому, что всякий раз, когда мы вычисляем давление в точке выше, чем первая точка, которую мы рассматриваем, давление во второй точке всегда должно быть ниже, чем давление в первой точке. Представьте, что вы находитесь в глубоком бассейне. По мере того, как вы погружаетесь глубже, вы почувствуете большее давление воды, окружающей ваше тело, потому что над вами находится больше воды. Вес воды заставляет вас чувствовать большее давление, когда вы погружаетесь глубже.
