Как просушить опилки: Как высушить опилки?

получение выгоды от отходов производства- Обзор +Видео

Сушка опилок своими руками – процесс не самый простой, но материально оправданный, поскольку разнообразные способы дальнейшего вторичного применения опилок позволяют реально экономить свои средства. Даже при сжигании опилки отдают энергию, обладающую собственной стоимостью.

Вопрос о сушке опилок в домашних условиях поэтому и пользуется массовым спросом и популярностью.

Содержание

1. Опилки: способы применения
2. Как и чем можно сушить опилки
3. Аэродинамическая сушка
4. Барабанная сушка
5. Вакуумная сушка
6. Сушка с использованием СВЧ

Опилки: способы применения

Опилки после определённой обработки пригодны в совершенно разных сферах применения:

1. Опилки используют как вид топлива в твёрдотопливных котлах. Особенно удобны в виде пеллет, или топливных брикетов.

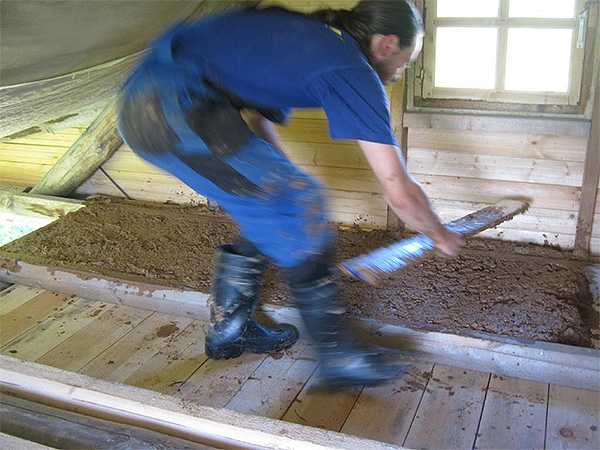

2. Опилки широко используют для утепления помещений. Такому утеплителю в отличие от большинства синтетических аналогов не страшны резкие перепады температуры и влажности.
3. Используют их и при домашнем копчении. Специалисты подтвердят, что лучшее качество готовых продуктов гарантировано при применении именно опилок в качестве горючего материала.
4. Опилки ценятся и садоводами, благодаря способности аккумулировать и надолго задерживать влагу, подавлять рост сорняков, они пригодны для удобрения почв.

Это далеко не полный перечень вариантов полезного применения опилок в хозяйстве, садоводстве или строительстве. И нужны они главным образом в сухом виде.

Как и чем можно сушить опилки

Сушка – это выпаривание воды из опилок. Существуют следующие методики выбранного сырья:

• Аэродинамический способ
• Вакуумный способ
• Инфракрасный способ
• Сверхвысокочастотный способ (СВЧ)
• Конденсационный способ
• Сушка опилок с конвективным теплообменом

На настоящий момент наиболее оптимальными признаны аэродинамический способ и конвекционные сушилки (с применением барабанных установок).

ВАЖНО!

Все сушильные установки пожароопасны. Следует тщательно соблюдать все условия их монтажа и использования.

Аэродинамическая сушка

Сушка опилок при этом методе производится  горячим воздухом.

В подобную сушильную установку включается в данном случае несколько частей:

• Теплогенератор
• Вентилятор
• Линия сушки
• Просеиватель
• Циклон
• Печь

К плюсам метода относится сравнительно меньший размер установки. А к минусам – сложность технологического исполнения, а также предварительное исполнение комплекса расчётов с учётом площади поверхности обрабатываемого материала, его физических характеристик, параметров и скорости осушителя.

ВАЖНО!

Выбирая сушилку, обращайте внимание на её технические параметры. Чем выше объём сушилки, тем больше должна быть мощность теплогенератора.

Барабанная сушка

Производство сублимированного топливного сырья из сырых опилок возможно при использовании сушки горячим воздухом, нагнетаемым с помощью вентиляторов. Вода их опилок испаряется при конвективном теплообмене.

Чтобы опилки высушивались качественнее, обеспечивают их непрерывный контакт с теплоносителем: нагретым в теплогенераторе воздухом или газами от топки.

Наиболее удачное решение для реализации этого варианта — применение сушилки барабанного типа, соединённой с теплогенератором. При вращении барабана в зону действия струи горячего воздуха постоянно подставляется свежая порция опилок. Специальные лопатки внутри барабана перемешивают опилки, влага испаряется в окружающую среду естественным образом.

Сушильные барабаны наиболее дёшевы из всех вариантов сушки опилок при отличном КПД и простоте исполнения и эксплуатации. Установку несложно собрать и самостоятельно своими руками, имея соответствующие схемы. К недостаткам метода можно отнести сравнительно крупные габариты сушильного агрегата, что может усложнить транспортировку при возникновении такой надобности.

Вакуумная сушка

У технологии вакуумной и СВЧ-сушки имеется общая характеристика — выпаривание воды производится при температуре, большей чем температура закипания воды. При сушке по вакуумному методу идут две фазы превращения воды: переход из жидкости в пар, из пара в жидкость.

Этот способ предполагает переброс пара и воды к внешней поверхности сырья, испаряясь пар улетучивается в атмосферу. При испарении воды с поверхности сырья её температура резко понижается до температуры вокруг, процесс сушки сразу замедляется. Для его ускорения следует разрушить пограничный верхний слой на поверхности сырья или заметно его сузить.

На сегодняшний день наблюдается доминирование следующих типов вакуумных сушильных камер:

1. — с  нагревом материала циклическим способом;
2. — с нагревом сырья контактным способом.

Отметим, в первом случае в камерах прежде всего осуществляется  нагрев сырья, а затем его вакуумирование. Производится повтор нескольких таких циклов до полного высушивания. Тепло передаётся конвективно.

К ощутимым минусам вакуумного метода относится большая продолжительность процесса сушки, большие энергозатраты на постоянное нагревание/охлаждение сырья и камеры для сушки.

Сушка с использованием СВЧ

В последнее время особое внимание привлекает применение в технологиях различного характера сверхвысоких частот (СВЧ).

Так и в исследуемой нами теме одним из наиболее перспективных способов является внедрение СВЧ-энергии.

Под воздействием повышающейся температуры внутри сырья при СВЧ-нагревании усиливается давление паров, что означает выработку избыточного внутреннего давления пара внутри материала по сравнению с внешним давлением. Это способствует резкому повышению интенсивности сушки.

СВЧ-способом опилки можно так же быстро высушить, как и при вакуумном способе, но СВЧ-камеры гораздо компактнее и меньше весят.

На современном рынке наблюдается плачевная картина: нередко возникающие варианты СВЧ-сушилок уже спустя год-два бесследно пропадают. Это связано с тем, что они производятся без полного учёта технологических процессов при сушке СВЧ и потому неконкурентоспособны.

Несомненно, самым результативным могло бы стать объединение вакуумной сушки с СВЧ. Но стоит ли игра свеч, рассматривайте в каждом конкретном варианте, учитывая все факторы.

Отметим лишь некоторые немаловажные моменты:

1. — Во-первых, вакуумные камеры для сушки опилок не слишком бюджетный вариант;
2. — Во-вторых,соединение метода вакуумной сушки с диэлектрическим нагревом определённо потребует ощутимых вложений
3. — В-третьих, СВЧ-сушка способствует стерилизация сырья
4. — В-четвёртых, вакуумно-диэлектрические установки целесообразно приобретать и устанавливать в случаях, когда требуется сушка на низких температурах.

Просушивание опилок предполагает учёт комплекса характеристик, среди которых:

• характеристики осушителя;
• скорость движения агента через сырьё;
• площадь поверхности.

Тщательно и вдумчиво изучите технические параметры сушилки для опилок. При окончательном решении о приобретении исходите из задач именно вашего случая.

ВАЖНО!

При выборе технологии сделайте приблизительные расчёты её рентабельности в вашем конкретном случае, чтобы затраты на её покупку не перекрыли возможную прибыль от дальнейшего использования.

Стоит упомянуть и ленточные сушилки, весьма экономичные и простые в эксплуатации. Но они изначально проектировались для высушивания огромных объёмов сырья и применения на крупных предприятиях.  К тому же они стоят на порядок дороже.

Как и с помощью чего осуществляется сушка опилок? • Статьи • UB.UA

Если сравнить любое безотходное и отходное производство, то становится очевидным, что первое — более экономичное. Ведь при сгорании эти самые отходы позволяют получить гораздо больше энергии, стоимость которой выше. Поэтому в последнее время большую популярность приобрела сушка опилок и другой древесины. Поэтому сегодня поговорим о том, как и с помощью чего осуществляется этот процесс.

Для чего вообще сушить опилки?

На самом деле, многие недооценивают эти отходы, а зря. Ведь опилки повторно можно перерабатывать для изготовления топливных материалов. Они прекрасно себя зарекомендовали, как материал для утепления потолка или чердачного перекрытия. Материал более устойчив к резким температурным перепадам и изменениям влажности, чем подавляющее большинство синтетических утеплителей. Кроме того, опилки можно отнести к органическим удобрениям, ведь они прекрасно удерживает влагу и способны справиться с любыми сорняками. Поэтому, несмотря на определенные расходы, которые нужно сделать для снижения их влажности до допустимой нормы (10-12)%, результат многократно оправдывает понесенные расходы.

Как и с помощью чего осуществляется процесс сушки?

Для того, чтобы осуществить сушку опилок, перед ее непосредственным брикетированием, необходимо использовать специальное оборудование — сушарки. К распространенным видам данного оборудования относят: сушка барабанного типа, аэродинамическая. Рассмотрим каждую из них подробнее.

Сушка барабанного типа — представляет собой барабан, к которому примыкают загрузочный бункер и теплогенератор. Основной частью сушилки является наклонный вращающийся цилиндрический барабан. Непрерывное воздействие вращения, ворошения и горячего воздуха позволяют быстро и равномерно испарить влагу из большого объема сырья.

Аэродинамическая сушка — в качестве сушильного агента применяется предварительно нагретый в теплообменнике воздух. От степени его нагрева, от его температуры и зависит скорость процесса сушки. Также на время сушки, в значительной степени зависит относительная скорость движения сушильного агента, удельная площадь поверхности высушиваемых частиц и физические свойства сырьевого материала. Влажное сырье подается с загрузочного бункера в сушильную камеру.

Где купить надежные сушилки для опилок?

Чтобы осуществить покупку действительно качественного оборудования, следует обратиться к проверенному производителю. Таким производителем является компания «Масло пресс». В нашем ассортименте имеются зерновые сушилки и для опилок (шахтного типа, барабанного типа, аэродинамические). Обратившись к нам, вы можете быть уверены в качестве оборудования, можете выбрать необходимую производительность. Кроме того, мы осуществляем монтажные работы оборудования.

Для осуществления заказа заполните онлайн-форму или позвоните по номеру, указанному в разделе «Контакты». Предоставляем годовую гарантию на рабочие механизмы. Возможна доставка по всей территории Украины. Условия оплаты по договоренности. Надеемся на долговременное сотрудничество с вами!

Сушилка для опилок своими руками

• Варианты применения для опилок
• Типы сушилок
• Барабанная сушилка
• Стоковая видеозапись

Наверняка многие считают, что безотходное ведение хозяйства — это только мечта. Но есть материалы, которые можно использовать даже тогда, когда они кажутся непригодными. Например, самая обычная щепа. Мало кто умеет правильно их использовать на даче, дома, в саду. И, кстати, у этого материала множество применений. Не только как удобрение, но и для строительства и обогрева помещений. Правда, использовать эти остатки деревообработки нужно после предварительной подготовки. Поэтому предлагаем узнать, насколько реально создать такой агрегат, как сушилка для опилок, своими руками.

к оглавлению ↑

Варианты применения опилок

Экономный хозяин никогда не будет считать опилки мусором, а подумает, как их можно использовать. И здесь возможны самые различные варианты использования этого экологически чистого материала:

• Опилки – один из лучших материалов для обогрева помещений. Пеллеты можно производить даже самостоятельно из этих отходов деревообработки. Или выдавите их в скобы, которые идеально подходят для камина или костра.

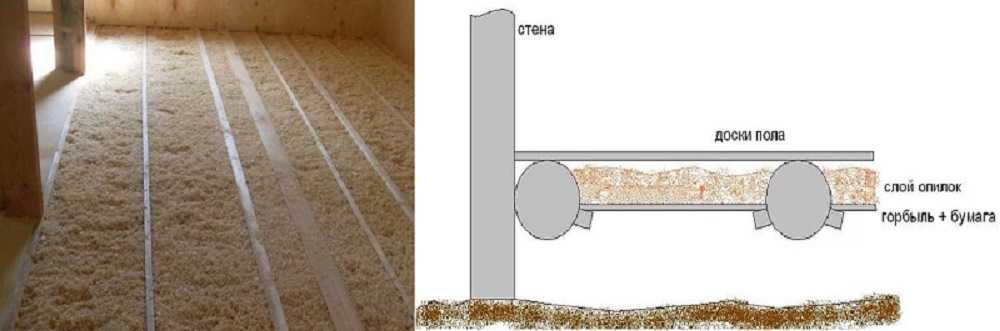

• Также возможно утепление потолка при строительстве дома или коттеджа стружкой. Все магазинные утеплители проигрывают этому материалу, потому что аналоги не так устойчивы к перепадам температуры и влажности. Например, синтетические утеплители в морозы просто разрушаются, а опилки помогают избежать подобных неприятностей.
• Многие заядлые дачники знают, что древесная стружка – отличное, экологически чистое удобрение. Он может удерживать влагу и даже бороться с сорными растениями.
• Еще один способ использования опилок возможен даже в условиях городской квартиры. Из древесной стружки получаются отличные наполнители для домашних животных. Он также впитывает лишнюю влагу и запахи. С этой целью опилки используют и в личных подсобных хозяйствах, например, в курятнике.
• Для увеличения количества дыма при копчении мяса, птицы или рыбы в щепу, которую вы всегда используете, можно добавить медленно тлеющие опилки. Каждый вид древесины имеет определенный аромат, подходящий для «своего» продукта.

Важно! Если вы планируете использовать в качестве удобрения древесную стружку, то специальной подготовки не нужно. А вот для всех остальных целей вам понадобится сушилка для опилок своими руками, ведь в свежей древесине содержится много влаги. Со временем он испаряется и материал уменьшается в объеме. Особенно это касается использования щепы в качестве утеплителя.

к оглавлению ↑

Типы сушилок

Проблема удаления лишней влаги с опилок актуальна как у строителей, так и у любителей что-то изготовить в собственной столярной мастерской. В то же время сушка древесины в домашних условиях позволяет значительно сэкономить на ее покупке, ведь сухое сырье всегда стоит дороже, чем влажное. Выбирая варианты изготовления сушилок для опилок своими руками, стоит знать, каких они бывают видов.

Барабанная сушилка

Барабанная сушилка для опилок своими руками – самый популярный и проверенный годами способ подготовки материала. Как следует из названия, лишняя влага удаляется из щепы при вращении барабана. Внутри устройства находятся лопасти, которые захватывают и перемешивают материал. При этом в барабан подается горячий воздух, что ускоряет процесс испарения влаги.

Вот особенности такого устройства:

• Преимущества барабанной сушилки для опилок своими руками давно оценили все строители, использующие это устройство также для работы с песком, гравием и другими материалами, которые необходимо избавиться от лишней влаги.

Важно! Такой агрегат проверен годами эксплуатации даже в пищевой промышленности. На самом деле говорить о преимуществах традиционной и полностью отлаженной техники не совсем уместно, ибо по большому счету в своем классе ее не с чем сравнивать.

• Недостатками барабанной сушилки для опилок своими руками являются ее размеры. Как правило, это устройство представляет собой громоздкую конструкцию, установка или транспортировка которой вызывает массу проблем.

Аэродинамическая сушилка

На втором месте по популярности сушилка для опилок своими руками на основе аэродинамической технологии. Древесная щепа высыхает от воздействия горячего воздуха. Такая сушилка обычно состоит из нескольких узлов:

• теплогенератор;
линия сушки
• ;
• вентилятор;
• просеиватель;
• циклон;
• печь.

Древесная щепа, подаваемая в аэродинамическую сушилку, измельчается и высушивается. Этот модуль занимает гораздо меньше места, чем предыдущий. В этом его главный плюс.

Основным недостатком является сложность самого процесса, при котором необходимо учитывать следующие основные моменты:

• общая площадь обрабатываемых частиц;
• особенность самого сырья;
• параметров сушилки.

Из-за сложности процесса, аэродинамической технологии и уступает по популярности барабанной сушилке для опилок своими руками.

Ленточная сушилка

Ленточные или конвейерные сушилки используются для различных сыпучих и волокнистых материалов, в том числе опилок. Принцип работы этого агрегата достаточно прост:

• материал перемещается по бесконечной ленте — одной или нескольким, натянутым между ведущим и ведомым барабанами;
Сушка
• осуществляется горячим воздухом или дымовыми газами, движущимися по лентам или в поперечном потоке.

Важно! Этот метод позволяет получить очень качественный материал, но рассчитан на большие объемы. Цена на ленточный агрегат соответствующая, поэтому используется в основном на крупных производствах. Сушка своими руками – не лучший вариант сушки опилок.

к оглавлению ↑

Барабанная сушилка

Теперь предлагаем рассмотреть, как сделать самый популярный вариант — барабанную сушилку для опилок своими руками.

Важно! С его помощью можно снизить влажность сырья с 60% до 10-12%. Принцип работы заключается в том, что стружка в процессе работы становится светлее и перемещается по трубе. Основное преимущество в том, что не достигнув нужного процента влажности, опилки не смогут перейти в бункер готового продукта.

Обучение

Для того чтобы смонтировать барабанную сушилку для опилок своими руками, необходимо определиться с местом ее установки. Обычно такие устройства стоят в гаражах или сараях. Подойдет и любое подсобное помещение, главное, чтобы позволяла площадь.

Важно! Размеры готовой сушилки составляют 7 метров в длину, 2 метра в ширину и 2,5 метра в высоту.

В комплект готового устройства входят:

• U-образная труба или змеевик;
• Тепловой агрегат — в качестве него подойдет обычная духовка;
• Вентилятор горячего воздуха;
• Циклон для сбора готового сырья.

Важно! С помощью этой машины вы можете перерабатывать более двух тонн сырья в день. При этом потребление электроэнергии составит 550-750 В в час.

Сборка барабанной сушилки для опилок своими руками должна производиться поэтапно:

1. Сначала выкопайте яму. Его размеры должны быть 0,4 м в ширину, 1,2 в длину и 0,5 м в глубину. Затем залейте его бетоном. На этом бетонном основании сделайте 4 металлические ножки, каждая высотой 5 см.
2. Установите корпус вентилятора на бетонное основание и приварите края к металлическим ножкам со всех сторон.
3. Установить сам осушитель шнека. Закрепите его отверстие 4 болтами к воздуховыпускному отверстию.
4. Установите сепаратор. Прикрепите его винтами к воздуховыпускному отверстию. Сделайте сварной шов под разделителем.
5. Соедините корпус и колено трубы с опорой, установленной на бетоне. Таким образом, вы получите вентиляционный адаптер.
6. Установите сушилку, соедините корпус и колено трубы с напольной опорой.
7. Теперь прикрепите колено к сушилке. При необходимости погрузите основание печи в землю.

Опытные мастера ни в коем случае не рекомендуют использовать барабанную сушилку для опилок своими руками без пуско-наладки и пробного запуска. На данном этапе необходимо выполнить следующие шаги:

1. Растопить плиту на среднем огне, выдержать эту температуру сорок минут. Так вы удалите влажный воздух.
2. Затем увеличьте температуру и загрузите в машину пробную партию опилок.
3. Выберите необходимую скорость вращения сушилки и загрузки сырья.
4. Если в загрузочном отверстии скапливается стружка, слегка заблокируйте отверстие для забора воздуха. Как вариант, можно положить на колосник немного печного шлака, тем самым уменьшив количество воздуха, поступающего в устройство.

Важно! Каждый раз, запуская барабанную сушилку для опилок своими руками, дайте системе поработать вхолостую 10 минут, чтобы вытянуть лишнюю стружку из трубы. Если вы слышите дрожание или потрескивание вентилятора во время работы, скорее всего, на лопастях скопилось много грязи. Выключите сушилку и очистите вентилятор.

к оглавлению ↑

Видеоматериал

Как вы убедились, такой сложный агрегат, как сушилка для опилок своими руками — под силу каждому. Кстати, очень часто в качестве трубы умельцы используют старые металлические бочки, которые свариваются друг с другом. Главное соблюдать меры предосторожности и технику безопасности при монтаже и при эксплуатации во избежание несчастных случаев.

2 типа сушилки для опилок для сушки материалов из биомассы при производстве брикетов

Перейти к содержимому

Сушилка для опилокIan Lee2022-10-03T15:12:35+08:00

Сушилка для опилок специально разработана для сушки материалов из биомассы, таких как древесные опилки, мелкая щепа, рисовая шелуха, шелуха подсолнечника, скорлупа арахиса и т. д. В зависимости от В соответствии с различными принципами сушки сушилки для опилок подразделяются на два типа: флэш-сушилка для опилок и сушилка с вращающимся барабаном.

1 Зачем нужна сушилка для опилок

2 Флэш-сушилка для опилок

2.1 Особенности мгновенной сушилки на биомассе

2.2 Технические параметры сушилки биомассы с воздушным потоком

2.3 Технические параметры сушилки биомассы с воздушным потоком

2,4 Как работает система сушки опилок воздушным потоком

3 Вращающаяся барабанная сушилка опилок

4 Вращающаяся барабанная сушилка опилок

4.1 Принцип работы барабанной сушилки

4.2 Видео работы барабанной сушилки опилок

4. 3 Технические параметры сушилки с вращающимся барабаном

5 Отправьте нам запрос

Зачем нужна сушилка для опилок

Как известно, идеальное содержание воды в материалах для производства брикетов из биомассы составляет 8%-13%. Обычно влажность необработанных ингредиентов составляет 30-60%, свежие опилки с лесопилки могут достигать более 80%. Даже если эти материалы будут достаточно высушены на воздухе, содержание воды может быть снижено максимум до 20%, они все равно не будут соответствовать требованиям для производства брикетов. Поэтому перед изготовлением брикетов из опилок необходимо просушить материалы.

Флэш-сушилка для опилок

Сушилка для опилок включает нагревательную печь, трубы, вентилятор и циклон. Его также называют сушилкой с воздушным потоком или трубной сушилкой. Влажные опилки поступают в воздушную сушилку через загрузочную воронку, они смешиваются с горячим воздухом силой воздушного потока электровентилятора. Опилки проходят по изогнутым трубам и, наконец, попадают в циклон. Наконец, водяной пар опилок выносится горячим воздухом и выбрасывается из верхнего выхода циклона, а опилки выводятся из нижнего выхода.

Характеристики мгновенной сушилки биомассы

1. Ассортимент и размер материалов биомассы: рисовая шелуха, древесные опилки, древесная стружка, измельченные ветки деревьев, мелкая щепа и т. д. Диаметр менее 3 мм, длина менее 5 мм.
2. Термическая эффективность: поскольку материал сильно рассеивается в воздушном потоке, площадь контакта между материалом и горячим воздухом велика, поэтому время сушки короткое, производительность обработки большая, а термическая эффективность высокая. При сушке несвязанной воды тепловой КПД может достигать 60%.
3. Топливо для отопления: древесные отходы, уголь, паровое и электрическое отопление.
4. Небольшое пространство для установки: осушитель с горячим воздухом представляет собой трубчатую конструкцию, ее можно установить в линию, а также можно сложить для экономии места.

Технические параметры осушителя биомассы с воздушным потоком

Модель	Емкость	Мощность	Размер	Вес
БЛГХ-220	300-400 кг/ч	4 кВт	2,25*1,05*1,3 м 1,4*0,8*1,45 м	960 кг
БЛГХ-320	400-800 кг/ч	7,5 кВт	2,45*1,72*1,91 м 1,45*1,42*1,41 м	1500 кг

Как работает система сушки опилок воздушным потоком

Вращающаяся барабанная сушилка для опилок

Вращающаяся барабанная сушилка включает: 1. Электрическую несущую камеру 2. Подающий валик приводной двигатель 6. Несущий ролик 7. Разгрузочное отверстие 8. Циклонный сепаратор 9. вентилятор

Кроме того, мы можем настроить нагревательное устройство, а также оборудовать элеватор, конвейер, устройство подачи постоянного веса и т. д.

Принцип работы роторной сушилки 5°) от горизонтальной линии.

Влажный материал направляется в загрузочную воронку конвейером или элеватором, а поток горячего воздуха поступает в цилиндр вместе с материалом. По мере вращения цилиндра материал постепенно перемещается от верхнего конца к нижнему под действием силы тяжести.

На внутренней стенке цилиндра приварено много лопаточных пластин. Их функция состоит в том, чтобы сгребать и разбрасывать материал, чтобы увеличить контактную поверхность между материалом и потоком воздуха, увеличить скорость сушки и способствовать продвижению материала вперед.

Во время движения влажного материала вперед горячий воздух постоянно нагревается, чтобы высушить влажный материал.

Наконец, циклонный пылеуловитель собирает материалы, переносимые газом, выхлопные газы и водяной пар выводятся из верхнего выхода, а высушенные материалы выводятся из нижнего выхода.

Вращающаяся барабанная сушилка для опилок рабочее видео

Технические параметры вращающейся барабанной сушилки

Модель	Мощность	Емкость	Скорость вращения	Градиент
БЛЖ-800	4 кВт	0,8-2 т/ч	3-8 об/мин	3-5°
БЛЖ-1000	5,5 кВт	1-3 т/ч	3-8 об/мин	3-5°
БЛЖ-1200	11 кВт	2-5 т/ч	3-8 об/мин	3-5°
БЛЖ-1500	15 кВт	3-8 т/ч	3-8 об/мин	3-5°
