Производство Кирпича с описанием как делают 2019
Кирпич — строительный материал, используемый для возведения стен, заборов, кладки тротуаров и прочих строений. Традиционно им называли материал, состоящий из глины, но на Западе данный термин применяют для обозначения любых прямоугольных блоков, для изготовления которых применяли любые строительные растворы, но имеющие сходные размеры со стандартными. Обычно в качестве сырья для производства кирпича используют глину, песок, известь или бетон.
Несмотря на то, что традиционное производство обожженным методом известно с 5000 годов до нашей эры, самым старым является не оно, а формовочный вид, в смеси которого использовали солому и при этом не обжигали, а просто сушили на воздухе. Это вид сегодня пользуется просом в некоторых регионах Африки.
Виды кирпича
Кирпич делится по классам, типам, сырью и размерам, которые варьируются в зависимости от региона происхождения и назначения. При этом существуют два основных вида, различающих по методу производства кирпича: с обжигом и без обжига. Кирпичи, производимые методом обжига, являются одними из самых крепких и сильных строительных материалов, поэтому их еще называют искусственным (керамическим) камнем.
Классификация по методу производства кирпича:
- Экструдированный. Для изготовления применяют экструдер, в котором замешивается раствор, а потом пропускается через специальное отверстие. Из него выходит длинная полоса, внутри которой могут быть отверстия. Полосу разрезают ножами и проволокой на сырцы.
- Формовочный. Для производства кирпича используют формы. Может делаться и вручную, и с использованием различного автоматизированного оборудования. Чаще всего именно он имеет различные декоративные формы (закругленный, с разной толщиной сторон), благодаря чему используется, например, в арках.
- Прессованный. Для производства прессованного кирпича применяют станки и линии с прессами.
Классификация по применению:
- Обычный или строительный – используемый для возведения внутренних стен и перегородок.
- Лицевой – используемый для наружной кладки.
- Полый – вид с отверстиями. Обычно они составляют менее 25% от объема, но в перфорированном типе могут и более 25%.
- Рифленый. Как минимум с одной стороны имеет полосы, являющимися замками для раствора.
- Мощеный. Используется для мощения дорожек.
- Тонкий. По ширине, применяют для облицовки и маскировки.
Кирпичи специального назначения:
- Химически стойкие – с устойчивостью к химическим веществам.
- Инженерные. Такое название применяется на Западе к полнотелым кирпичам с низкой пористостью, благодаря чему их можно использовать в помещениях с высокой влажностью или дымовыми газами. При этом для кладки применяют определенный клей/раствор, исходя из места применения. Пример: печной кирпич.
Здание из стафордширского синегоНекоторые виды существенно отличаются по месту производства. Например, в Англии существует «стафордширский синий», в составе которого добавляют красную глину с содержанием карбоната кальция. При высокой температуре и низком содержании кислорода в атмосфере глина приобретает синий цвет.
По размерам:
В России и странах СНГ популярны одинарные, полуторные и блочные размеры, но в остальных странах стандарты немного отличаются.
| Стандарт | Инчи | Миллиметры |
|---|---|---|
| Австралия | 9 × 4⅓ × 3 in | 230 × 110 × 76 мм |
| Голландия | 9 × 4¼ × 2¼ in | 228 × 108 × 54 мм |
| Германия | 9 × 4¼ × 2¾ in | 240 × 115 × 71 мм |
| Индия | 9 × 4¼ × 2¾ in | 228 × 107 × 69 мм |
| Румыния | 9 × 4¼ × 2½ in | 240 × 115 × 63 мм |
| Россия | 10 × 4¾ × 2½ in | 250 × 120 × 65 мм |
| ЮАР | 8¾ × 4 × 3 in | 222 × 106 × 73 мм |
| Швеция | 10 × 4¾ × 2½ in | 250 × 120 × 62 мм |
| Великобритания | 8½ × 4 × 2½ in | 215 × 102.5 × 65 мм |
| США | 7⅝ × 3⅝ × 2¼ in | 194 × 92 × 57 мм |
Технология производства кирпича методом обжига
Сырье
Благодаря данному методу изготовления кирпичи получаются более долговечными. Обычно они содержат следующие ингредиенты:
- Глина – 20-30%. Является главным сырьем для производства кирпича и требует предварительной подготовки для дальнейшего пользования – после добычи из карьера ее в течение года вылеживают на открытом воздухе. Это помогает ослабить сцепление между отдельными гранулами глины и качественнее замешать в растворе.
- Песок – 50-60% от массы. Часто бывает в составе глины. Песок помогает предотвратить растрескивание, сжатие и разрушение сырца при производстве. Избыток песка нарушает сцепление между частицами, что делает готовый кирпич хрупким.
- Известь – 2-5%. Также предотвращает усадку сырца. Является цементирующимся веществом.
- Оксид железа – не более 7%. Выполняет ту же функцию, что и песок с известью, но также придает красный цвет. Избыток оксида железа делает синий цвет или черноватый, а его недостаток – желтый.
- Магнезия – не более 1%. Придает желтый оттенок и уменьшает усадку. Избыток приводит к распаду кирпича.
Процентное соотношение существенно отличается от способа получения сырца.
Существуют и другие виды, где сырье для производства кирпича существенно отличается. К примеру, кирпич можно делать из глины и опилок, но область его применения будет узкой.
Если в производстве используется вакуумная машина для экструдирования, то глину смешивают с 10-15% воды (жесткая экструзия) или 20-25% (мягкая экструзия). Полученную смесь выталкивают через матрицу для создания длинной полосы определенных размеров. Затем ее нарезают на кирпичи. Полые кирпичи закаливают сушкой в течение 20-40 часов при температуре 50-150 градусов по Цельсию перед тем, как обжечь. Часто в качестве тепла для сушки подают тепло от печи для обжига.
Для производства прессованного кирпича используют меньше воды, но для этого вида требуется более длительный обжиг, что делает метод и саму продукцию более дорогостоящими.
Сырцу всегда дают отлежаться и просохнуть.
Обжиг

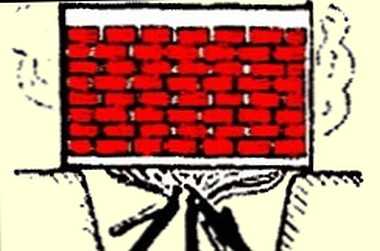

Раньше люди просто складировали сырцы в подобие пирамид, обмазывали конструкцию снаружи слабым земляным раствором и поджигали. Сейчас на производстве кирпича популярны в основном туннельные печи, в которые сырец загоняется на рельсовых платформах, а обжиг происходит за счет использования газа и электричества. Такие печи могут быть и прямоугольными и кольцевыми. Этот метод позволяет круглосуточно изготавливать продукцию, значительно увеличить скорость производства, а также качество продукции.
Всегда сырец складируют так, чтобы между кирпичами воздуху было легко проходить через ряды. Время обжига составляет от 6 до 48 часов.
Печи многих заводов строились на месте. Некоторые кирпичные заводы России и Германии используют в производстве старинные кольцевые печи Хоффмана.
В Индии и по сей день в производстве кирпича активно используют печи, разработанные в конце 19 века английским инженером Уильямом Булом. Конструкция состоит из траншеи с окружностью 100-150 метров, в центре которой труба. Траншею заполняют на половину кирпичом и закрывают сверху. Через отверстия в крыше закидывается топливо (уголь, мусор, масло и т.п.) и поджигается. При данном процессе 6 человек обжигают 15.000-20.000 штук в день.
Минусом таких печей является полностью ручная разгрузка и погрузка.

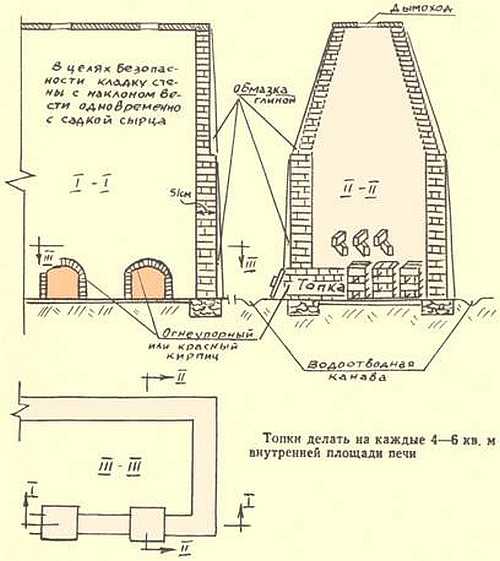

Для небольшого завода можно сделать печь полностью самому и небольшого размера.
Производство кирпича химическими способами
Такие к-чи не обжигают, но в процессе изготовления тепло и высокое давление в автоклаве могут использоваться для ускорения отверждения.
Кальций-силикатный кирпич
Для его производства используют песчаник, либо кремнезем, но основным связующим здесь выступает не глина, а известь. Основными ингредиентами являются:
- Известь – пропорция 1 к 10 с песком;
- Кварц;
- Измельченный кремний или кремнистая порода с минеральными красителями.
Все это сырье для производства кирпича смешивают и оставляют отлежаться до полного растворения извести. Затем смесь прессуют в формы и подсушивают в автоклаве на протяжении 3-14 часов. Готовые к-чи имеют всегда четкую геометрию.
Цвета у кальций-силикатного могут быть не только традиционно белыми, но и черными, бежевыми, серо-голубыми.
Данный вид очень распространен в Швеции, Индии, Канаде, США и странах СНГ. В странах северной Америки для производства кирпича из силиката используют стандарт ASTM C73-10, в странах СНГ – ГОСТ 379-2015.
Подробнее про изготовление силикатного кирпича.
Бетонные
Кирпичи, сделанные из бетона, обычно называют блоками. Для производства используют традиционные бетонные смеси с применением прессовальных и вибрационных станков, за счет которых смесь уплотняется, что делает блок гораздо надежнее и долговечнее. Как правило, они имеют декоративные формы. Но цвета тоже могут быть разными.
Они сжимаются больше, чем глиняные и силикатные, но имеют отличные свойства огнестойкости и звуковой изоляции.
Блоки сжатого грунта
Данный вид распространен для территории Южной Америки. Для производства кирпича берется местный грунт и просто прессуется под давлением 21 МПа на квадратный дюйм, за счет чего обычная почва становится очень плотной и способна прослужить не один десяток лет. Иногда для дополнительного укрепления структуры в состав почвы добавляют немного цемента.
Производство кирпича на дому
На дому можно делать бетонный кирпич, к примеру, лего, и традиционный. Но традиционный в домашних условиях редко делают, так как мало кому захочется строить на своем участке печку.
Следует учесть, что для производства надежной продукции вам понадобится хорошая установка для прессования, так как при слабой силе (как на видео выше) кирпичи будут обладать высоким уровнем поглощения воды. Для постройки гаражей и сараев они подойдут, но для домов маловероятно.
Загрузка…moybiznes.org
Производство кирпича
Производство кирпича, является очень важной и популярной отраслью строительства, поскольку всегда востребовано в связи со спросом на возведение новых жилых, производственных и деловых объектов. Изначально изготовление кирпича было довольно трудной процедурой, так как кирпич производили вручную. Но постепенно, технологии совершенствовались и на сегодняшний день производители имеют новые, полностью автоматизированные способы и составы для изготовления различных видов кирпичей.
Стандартные виды кирпичей производятся из силиката, глины или бетона. Существуют две технологии по изготовлению кирпичей – технология обжигового производства и безобжигового. Самой прогрессивной технологией, как правило, является безобжиговое производство кирпича из качественной бетонной смеси при помощи вибропресса. И, тем, не менее, в этой статье опишем их обе. В первую очередь, упомянем, что качественный керамический кирпич производят из глины с минеральной примесью. В эту примесь входят такие минералы как бойделит иллит, хлорит, алофан, галлуазит, каолинит, монтморрилонит и другие. Также допустимы и неглинистые минеральные вкрапления, как полевой шпат, кварц, кальцит и тому подобные минералы.
Технологический процесс производства кирпича
Если примесь в глине однородна, кирпич получается очень хорошим и его используют как лицевой. Его добывают из глиняного карьера в месторождениях, где примеси имеют однородный состав. Обжиговый метод производства кирпича заключается в том, что глину, добытую из карьера, помещают в творильные ямы из бетона, где её разравнивают, а затем заливают сверху водой. После этого глину оставляют на три-четыре дня. Подготовив таким образом глину, её отправляют на завод, где осуществляется машинная обработка.
Глина проходит обработку очищения от камней специализированными камневыделительными вальцами, после чего отправляется в ящичный питатель. Затем, глина выходит их отверстия машины, где её выталкивают специальные подвижные грабли, которые выталкивают её на бегуны, в результате чего глина основательно перемалывается. Проходя через гибкие вальцы, она поступает на ленточный пресс, где образовавшаяся глиняная лента разрезается при помощи специального резательного аппарата. Отрезанный, но ещё пока сырой кирпич продолжает путь на подкладочные рамы из дерева, после чего помещается в сушильную камеру.
Сушка кирпича
Полностью заполняя глиной камеру, её закрывают, а затем начинают разогревать. Такое просушивание кирпича основано на сушки отработанным паром и она не нуждается в большом пространстве, а также не зависит от климата в помещениях. По мере того, как температура в сушильной камере поднимается, вода из глины начинает испаряться, что обеспечивает внутреннее движение горячих воздушных потоков, которые нагревают кирпич, позволяя ему прогреваться равномерно.
После такой просушки кирпич должен отправиться в печь для обжига, где температура достигает до одной тысячи градусов. Кирпич обжигается до состояния, когда он начинает спекаться, приобретая матовую поверхность. Проверяют, хороший ли получился кирпич, ударяя о твёрдую поверхность и разламывая. При ударе он должен издавать звонкий звук, а на изломе иметь однородную поверхность, лишённую всяческих пустот. Соответственно кирпич будет забракован, если внутри обнаружатся пустоты, а на внешней стороне будут заметны трещины. Итак, далее расскажем о безобжиговой технологии кирпича, главным фактором в котором является технология гипер- вибро- или трибо-прессования. Она состоит в том, что минеральные сыпучие вещества, входящие в состав будущего кирпича, свариваются между собой под действием специальных компонентов, воды и высокого давления. Затем кирпич оставляют под давлением от трёх до пяти суток до полного созревания.
Затем получившееся сырьё начинают дробить на части, по три-пять миллиметров, а после этого отправляют в приёмный бункер. Уже из бункера сырьё отправляется на ленточный транспортёр, проходя по которому оказывается в расходном бункере, где в него попадает питательный дозатор. За этим следует вторая стадия, на которой уже готовый материал снова движется по ленточному конвейеру, проходя через двухрукавную печку и попадая на установку формовки. После того, как кирпич проходит процедуру прессования его можно перемещать на технологические поддоны. Эти поддоны размещаются в специально предназначенном для этого помещении, где кирпич лежит от трёх до семи суток. По завершении созревания кирпич можно считать готовым и грузить для отправки потребителю.
Вибропресс для производства кирпича
Теперь рассмотрим, что представляет собой вибропресс, с помощью которого изготавливается кирпич. Вибропресс это по сути целый мини-завод для производства кирпича включающий в себя ленточный транспортёр, бетоносмеситель, вибропресс и механизм перемещения уже готовой продукции. Использование вибропрессующих линий позволяет изготавливать качественный кирпич и не только. В настоящее время вибропресс это универсально устройство, с помощью которого можно выпускать тротуарную плитку, облицовочные материалы, шлакоблоки, бордюры и т.п. О другом оборудовании кирпичного завода можно почитать здесь.
promplace.ru
инструкция как наладить процесс своими руками
Предприятия производству кирпича — это перспективный бизнес, поскольку кирпич в наше время — крайне востребованная продукция.
Производство кирпича достаточно прибыльный и рентабельный бизнес.Какой кирпич можно производить?
Требования рынка таковы, что производить сейчас только один вид и сорт товара не прибыльно. Чем больше ассортимент продукции, тем больше возможностей для коммерческого маневра в бурных водах рыночных отношений.
Однако, обеспечение большого ассортимента осуществимо при наличии определенного капитала, который позволит постоянно обновлять технологические циклы и осуществлять адекватную рыночной ситуации маркетинговую политику.
Начинающему производителю кирпичной продукции необходимо сначала определиться с ассортиментом и приоритетами. Сочетать свои возможности и рыночные потребности можно в рамках производства следующей продукции:
Основные виды кирпича.- Облицовочные кирпичи. Представляют собой гладкие бруски с большим количеством пустот внутри. Эти кирпичи используются для декоративной и функциональной отделки сооружений и зданий.
- Строительные кирпичи. Это самая востребованная продукция в кирпичном ассортименте. Кирпичей, используемых для кладки стен, всегда нужно много. Они делятся на две категории: пустотелые и полнотелые.
- Гиперпрессованые кирпичи. Обычно этот вид продукции используется для внешней отделки строений.
- Клинкерные кирпичи. Они необходимы для дорожного строительства.
Все строительные кирпичи делаются из двух исходных материалов — глины и песка. Красные и желтые кирпичи — это изделия из глины, белые, они же силикатные — из песка.
Рентабельность производства красных или белых кирпичей зависит от востребованности на рынке и доступности сырья.
Технологические особенности кирпичного производства
Организация кирпичного производства при доступности сырья, транспортной и энергетической обеспеченности отличается простотой и быстрой окупаемостью.
Технологический цикл производства силикатного кирпича состоит из следующих этапов:
Технология производства керамического кирпича.- Приготовление смеси из песка и извести. Ее готовят двумя способами — силосным и барабанным.
- Прессование кирпичей. Это самая сложная и трудоемкая часть технологического процесса. Сначала смесью заполняются прессовые коробки, потом происходит само прессование. Заготовленные кирпичи снимают со стола и помещают на запарочные вагонетки.
- Кирпичи подвергаются автоклавной тепло-влажной обработке.
- Последняя стадия — высушивание и складирование.
Аналогично происходит производство красного кирпича. Сначала готовится сырьевой материал, потом его формируют, сушат и обжигают.
Здесь приведены лишь схематические примеры основных технологических цепочек производства кирпичей. На практике возможны свои нюансы и отличия.
Производство кирпича без обжига
Этапы производства силикатного кирпича.В этом случае используются трибо- и гиперпрессование. Главный упор делается на производство гиперпрессованого кирпича. Первые технологические стадии ничем не отличаются от предыдущего способа производства, а на завершающем этапе кирпичи помещаются в пропарочную камеру и выдерживаются там при температуре около 70 °С в течение десяти часов.
В этой технологии полностью отсутствует этап обжига, потому что гиперпрессованный кирпич дозревает сам по себе.
Это более экономный способ, поскольку он позволяет снизить расходы на энергопотребление. Однако для процедуры дозревания нужны большие площади, что тоже часто связано с дополнительными затратами.
Как организовать производство кирпичей?
Организовать предприятие можно и у себя дома. Не в квартире, конечно. Если вы задумали строительство жилых или хозяйственных построек, у вас есть участок земли, вода, дороги, газ и электричество, доступное месторождение глины, то вы с успехом можете заняться производством кирпичей.
Рентабельность небольшого производства сильно зависит не столько от рынка, сколько от затрат на энергию, сырье и заработную плату. Даже если у вас есть такие стартовые возможности, бизнес-план составлять нужно. Финансовая составляющая деятельности предприятия в настоящее время крайне нестабильна и зависит от региональных особенностей и ситуации в стране и в мире. Все остальные стороны обеспечения производства примерно сходны для разных регионов страны и состоят в следующем:
Линия производства кирпича.- Возведение зданий, где будет организовано производство. Можно использовать строения, где уже что-то производят.
- Приобретение технологического оборудования. Это туннельные печи и обжиговые вагонетки, оргтехника, строительно-монтажные, проектные и научно-исследовательские работы.
- Разработка месторождения. Стоимость этой части работ зависит от состояния месторождения и его удаленности от места производства. Если карьер по добыче глины, песка и извести еще никем не разрабатывался, то вам придется проводить подготовительные работы по сводке лесов, снятию почвы, выполнению природоохранных мероприятий.
- Особая категория расходов — это строительство дорог. Лучше всего планировать размещение производства так, чтобы не было необходимости в осуществлении дорожных работ. Особенно это нежелательно при небольшом производстве. Большинство владельцев кирпичных предприятий предпочитают размещать их так, чтобы месторождение сырья было близко к дорогам. Часто такие заводики вырастают возле карьеров, где глина является горной породой, уходящей в отвал. Однако это осуществимо только в том случае, если при добыче основного сырья отвалы не перемешиваются с другими грунтами.
- Отдельной статьей расходов является транспорт. Для бесперебойной работы завода необходимо наличие большегрузных автомобилей типа КамАЗ, а также экскаватора и бульдозера.
- Затраты на электрическую и тепловую энергии являются отдельной статьей расходов. Они зависят от близости коммуникаций или степени автономности производства. Что выгодней — подключаться к муниципальным или ведомственным источниками энергии или полностью обеспечить автономность своего производства? На этот вопрос можно ответить только при рассмотрении конкретной ситуации.
Можно на территории завода поставить ветровую установку, газогенератор, можно при наличии водотока установить небольшую ГЭС. Самым надежным способом обеспечения энергией собственного производства является наличие разных источников.
Рентабельность кирпичного производства зависит также от того, на какой рынок вы собираетесь работать. Если кирпич производится для локальных строек, то вопрос близости железной дороги не актуален, но зато крайне необходимы становятся хорошие грунтовые, а лучше асфальтированные дороги. Если вы делаете кирпич как минимум для нескольких регионов, то при планировании размещения завода нужно исходить из принципа доступности железной дороги. Дешевле железнодорожного транспорта только перемещение грузов водным путем.
//www.youtube.com/watch?v=F-VJ1DLMx9A
Таким образом, производство кирпичей может стать частью малого, среднего и даже крупного бизнеса. Для кого-то это может быть началом пути в бизнесе. Однако, несмотря на кажущуюся простоту и понятность, изготовление кирпичей в рыночных условиях — это дело, требующее знаний, упорства и наличия определенного начального капитала.
kubkirpich.ru
Производство кирпича: технология производства керамического кирпича
Производство кирпича в нашей стране существует уже достаточно давно. Сначала строительство кирпичных зданий на Руси производилось в основном из не обожжённого кирпича-сырца, в который для прочности в качестве армирующего материала добавлялась резаная солома. Затем появилась и стала использоваться в качестве строительного материала плинфа – тонкая глиняная пластина толщиной около 2,5 сантиметров, получаемая в процессе формования и последующего обжига в печах.
И только в конце 15 века стали применять в строительстве стандартный обожженный красный керамический кирпич. Кирпич же привычного нам вида и размера стали изготавливать после введения в 1927 году единого стандарта, установившего размеры одинарного, полуторного и двойного кирпича, имеющего размеры 250*120*65 мм, 250*120*88 мм и 250*120*140 мм.
Наиболее известные виды кирпича, применяемого в строительстве это керамический кирпич, силикатный кирпич, гиперпрессованный кирпич и клинкерный кирпич.
В этой статье мы будем рассматривать производство только наиболее распространенного вида кирпича – керамического.
Технология производства керамического кирпича
Исходным материалом для производства керамического кирпича является глина. Хотя глина и широко распространенный минерал, найти месторождение глины для строительства достаточно крупного кирпичного завода нелегко. Дело в том, что для изготовления качественного лицевого (облицовочного) кирпича необходимо не просто месторождение с большими запасами глины, но и с глиной достаточно однородной по составу по всему массиву.
Режимы подготовки, сушки и обжига кирпича для глины того или иного конкретного минералогического состава с тем или иным количеством примесей и включений подбираются опытным путем в течение длительного времени, и если меняется минералогический состав глины, то соответственно необходимо снова производить подбор соответствующих режимов, так как при этом повышается процент брака, увеличиваются непроизводительные затраты времени. Так же при изменении состава может меняться цвет кирпича, что для лицевого кирпича недопустимо, по крайней мере в пределах одной партии кирпича.
Для изготовления кирпича используется глина, имеющая усадку в процессе усушки 6 – 8%. Если процент усушки больше, то значит глина слишком жирная, в нее необходимо добавлять отощители. Для этого можно использовать кварцевый песок с размером зерен 0,5 – 2 мм, дробленный шлак с размером зерен не более 3 мм. Посторонние включения размером более 3 – 4 мм в глине нежелательны. Наличие включений определяется или путем просеивания подсушенной глины, или отмучиванием пробы глины в воде.
Крайне недопустимы включения известняка в составе глины, так как в процессе обжига он превращается в известь, которая под воздействием влаги гаситься, увеличиваясь при этом в объеме и ломая кирпич. Проверяется наличие известняка слабым раствором соляной кислоты, под воздействием которого он вскипает. До решения вопроса об организации производства проводят испытания пробной партии кирпича, изготавливаемой из глины данного месторождения и обожженного на каком-либо действующем кирпичном заводе.
На месторождениях же с однородным составом глины изготовление кирпича может производиться годами без изменения первоначально установленных режимов.
При изготовлении кирпича методом пластического формования подготовка глины производится в так называемых творильных ямах. Стены таких ям делаются из железобетона. Глина после закладки в такие ямы, заливается водой и выдерживается в них в течение трех – четырех дней.
Читайте также: Строительный кирпич: виды, размеры и характеристики
После этого из глины на заводе удаляются камни, производится разрушение природной ее структуры, делаются необходимые добавки для получения однородной по составу, влажности и структуре пластичной массы. Выделение камней производится при помощи камневыделительных вальцов. Затем в ящичном питателе глина разбивается на куски и переходит на бегуны, где размалывается.
После перехода через гибкие вальцы подается в ленточный пресс, где формуется, затем режется струной резательного аппарата на отдельные кирпичи. Сушка кирпича производится в сушильных камерах при температуре 350 400С во влажной атмосфере, способствующей равномерному высыханию.
После сушки кирпич перемещается в кольцевую или туннельную печь на обжиг, который происходит при температурах около 900-1000ºС до начала спекания. У качественного кирпича должна быть матовая поверхность. При ударе об него звук должен быть звонким.
Производство кирпича методом полусухого прессования (полусухой способ переработки) применяется, если глины чересчур плотные, плохо поддаются увлажнению, имеют карьерную влажность ниже 14-16%. При этом способе сырье после предварительного высушивания измельчается в порошок. Грубое дробление производится в щековых и конусных дробилках. Среднее и мелкое дробление делается бегунами, молотковыми дробилками, валковыми мельницами. Подают и дозируют сырье ящичные питатели.
Формование кирпича-сырца происходит в пресс-формах при давлениях значительно более высоких, чем на ленточных прессах, прессы для них должны быть гораздо более мощные. После прессования кирпич укладывают на печные вагонетки и направляют на сушку в туннельную сушилку, а в некоторых случаях и сразу на обжиг. Температура обжига при этом методе примерно на 50ºС выше, чем при методе пластического формования.
Каждый из методов имеет свои преимущества и недостатки. Метод полусухого прессования позволяет быстрее получить конечную продукцию. Механизация производства более простая. Метод пластического формования занимает больше времени, в первую очередь за счет сушки, технологически сложнее, однако требует более простого оборудования, давление прессования в разы меньше, температура обжига кирпича при нем так же ниже, соответственно ниже энергозатраты.
Производство кирпича: технология производства керамического кирпича
3 (60%) 2 голос(ов)Понравилась статья — оцени!
Похожие записи
remontideas.ru
Из чего делают кирпич: состав кирпича
Знание того, из чего делают кирпич, каким он бывает, чем отличается и для чего предназначен тот или иной его вид, позволит уже на стадии предпроектных решений осознанно и правильно подобрать основной материал для любого строительства.
На бытовом уровне выделяют две разновидности — красный (керамический кирпич) и белый (силикатный кирпич), которые, несмотря на схожесть формы и назначения, существенно различаются по исходным материалам, технологии изготовления и использованию. Более обоснованным представляется деление на следующие разновидности, отличающиеся способом изготовления:
- Обжиговый кирпич, или керамический, производимый путем спекания порошкообразных компонентов кирпичной заготовки в материал каменной прочности.
- Безобжиговый (прессованный) кирпич, получаемый путем превращения в камнеподобный материал специальных смесей за счет гидратации связующего (обычно на базе портландцемента), без применения обжига. Сюда же относится силикатный кирпич, получаемый автоклавированием смеси извести и песка.
Из чего сделан керамический кирпич
//www.youtube.com/watch?v=ki5niVl1zoI
Основное вещество, входящее в состав керамического кирпича, — это обыкновенная глина — минеральная масса, приобретающая пластичность при добавлении воды, сохраняющая форму после высыхания и твердеющая до каменного состояния при обжиге. Глина распространена повсеместно, но даже в одном месторождении ее характеристики могут различаться в зависимости от глубины залегания пластов. Основу глиняного сырья, как правило, составляют 4 минерала: каолинит, иллит, монтмориллонит и кварц. Свойства глины, учитываемые при выработке кирпича:
- Пластичность — способность не разрушаясь изменять форму под действием силы и сохранять ее после прекращения действия. Выделяют высоко-, средне-, умеренно- и малопластичные, а также непластичные глины.
- Связующая способность — сохранение пластичности при добавлении непластичных включений. Измеряется способностью к связыванию выраженного в процентах (от 20 до 80) к собственной массе количества песка.
- Воздушная и огневая усадка — изменение размеров образцов соответственно при высыхании и обжиге.
- Спекаемость — свойство отвердевать до камнеподобного состояния при нагревании. Глины с температурой спекания до 1100°С считаются низкотемпературными, в пределах от 1100 до 1300°С — среднетемпературными; свыше 1300°С — высокотемпературными.
- Огнеупорность — способность не плавиться при нагревании. Высокой огнеупорностью (не ниже 1580°С) обладают беспримесные высокопластичные каолинитовые глины, применяемые для выработки фарфора. Тугоплавкими называют применяющиеся для выработки канализационных труб и облицовочного кирпича глины с малым количеством примесей и огнеупорностью от 1350 до 1580°С. Легкоплавкими считаются неоднородные по составу глины с огнеупорностью ниже 1350°С, используемые для выработки кирпича, блоков и черепицы. Степень пригодности глины для изготовления конкретной продукции зависит от ее минерального, химического и гранулометрического состава.
Регулирующие добавки
Для придания готовой продукции требуемых свойств в глину вводят добавки следующих типов:
- отощающие — неорганические вещества, облегчающие формование массы и уменьшающие усадку: песок, зола, шлак;
- выгорающие — органические включения, уменьшающие плотность и повышающие пористость: древесные опилки, измельченные в порошок уголь и торф;
- специальные — регулирующие температуру обжига железосодержащие руды и песчаник, облегчающие формование ульфитно-спиртовую барду, окрашивающие готовый кирпич в нужный цвет металлические окислы.
Этапы обработки сырья
Перед тем как стать готовой продукцией, входящая в состав красного кирпича глина в обязательном порядке проходит следующие этапы:
- добыча и подготовка;
- формование и сушка;
- обжиг.
Обычно добытую в карьере глину перевозят к месту обработки, где происходит первичное измельчение и грубая очистка от инородных включений. Затем производится высушивание, окончательное измельчение, просеивание и необходимое для последующего прессования увлажнение до 9-12%. Формовочный пресс придает порошку необходимую форму, после чего сырец подают в сушильную камеру, где за счет плавного роста температуры происходит равномерное, не нарушающее фактуры поверхности кирпича испарение воды.
Обжиг, состоящий из нагрева, собственно обжига и охлаждения, происходит в специальной печи, куда подготовленное сырье подается конвейером.
Таким образом глина превращается в обладающий необходимыми свойствами строительный материал — кирпичи.
Помимо глины, основным сырьем для изготовления керамического кирпича и стеновых блоков могут служить производственные отходы, образующиеся в процессе обогащения углей, а также при сжигании топлива ТЭС золы, состоящие в основном из алюмосиликатного стекла, глинистого вещества и кварца. Сложность использования такого сырья заключается в нестабильности его свойств.
Из чего делают безобжиговые кирпичи
Сегодня в хозяйственной деятельности широко используются разнообразные материалы — кирпичи и блоки, полученные по следующим безобжиговым технологиям:
- автоклавное твердение известково-песчаной смеси;
- гиперпрессование смеси измельченных известняковых пород с водой и цементом.
Независимо от вида исходного сырья, их объединяет отсутствие высокотемпературной обработки кирпичных заготовок.
Силикатный кирпич
Распространенным примером материала, полученного методом автоклавного твердения известково-песчаной смеси, служит белый силикатный кирпич. В первичный состав силикатного кирпича входят приблизительно 9 частей кварцевого песка и 1 часть извести. Смачивание смеси водой инициирует реакцию гашения известкового компонента, в результате образуется пластичная масса, из которой формируются кирпичные заготовки, подвергающиеся автоклавированию — обработке паром при температуре 170-200°С и давлении 8-12 атм. Иногда в смесь вводятся красители и вещества, способствующие стойкости кирпича к атмосферному воздействию.
Компоненты смеси
Песок — природная или искусственная (отходы промышленности) рыхлая масса однородных мелких, от 0,1 до 5 мм, зерен из различных минералов. Качество входящего в состав кирпича песка определяет качество готового изделия и особенности технологии производства. Геометрическая форма и фактура поверхности песчинок важны для легкости придания сырой смеси нужной формы и интенсивности взаимодействия с известью при нагревании в автоклаве. Остроугольные горные пески, в отличие от гладких речных, лучше сцепляются с известью. Карьерный песок должен быть предварительно очищен от инородных включений.
Следующий компонент — известь, получаемая путем дробления до размера 40-100 мм и последующего обжига при температуре 1100-1200°С пород, содержащих не менее 90% углекислого кальция, — мела, известняка, известнякового туфа и мрамора. Под действием температуры известняк распадается на углекислый газ и известь. На всех этапах изготовления силикатного кирпича используется вода из артезианских скважин.
Также в кирпичном производстве используются известково-шлаковые и известково-зольные смеси с полным или частичным замещением песка содержащими кремнезем промышленными отходами — золами теплоэлектростанций и шлаками. Сделанный из отходов и обычный силикатный кирпич по своим качествам идентичны.
Кирпич, получаемый гиперпрессованием
//www.youtube.com/watch?v=HrJ-oXlbD5U
Исходным материалом безобжиговых кирпичей являются смеси, состоящие из портландцемента либо извести в качестве связующего, различных минеральных наполнителей (песка, измельченного ракушечника), воды и неорганических красителей. В безобжиговых технологиях вода, гидратируя составляющие гидравлических вяжущих, необходима для искусственного создания камнеподобной структуры, из-за чего недостатком таких кирпичей является их низкая жаропрочность. При достижении критических значений, как правило, выше 300°С, запускается реакция освобождения химически связанной воды, из-за чего кирпич быстро утрачивает прочность.
Особенности технологии
На этапах подготовки сырья и формования заготовок безобжиговая технология напоминает изготовление блоков из бетона, однако исходный материал такого кирпича включает уплотняемый прессованием наполнитель — дробленый ракушечник, отходы камнепереработки и т. п. Поскольку вода расходуется лишь на гидратацию цемента, ее требуется значительно меньшее количество. Окончательная форма придается гиперпрессованием — сильным, до нескольких тонн на 1 кв. см, сжатием смеси в специальной форме, после чего изделия складируются или направляются для пропаривания с целью ускорения процесса приобретения требуемой прочности.
Простота технологии, обусловленная отсутствием дорогостоящих высокотемпературных этапов, позволила сделать ее повсеместно распространенной, зачастую в ущерб качеству готовой продукции.
Таковы основные материалы и технологии, применяющиеся для изготовления разнообразного кирпича, блоков и облицовочных материалов, использующихся в жилом и промышленном строительстве.
//www.youtube.com/watch?v=theYzuMyhIw
kubkirpich.ru
Самодельный кирпич в домашних условиях
Одним из самых распространенных и самых древних строительных материалов является кирпич. По сути, кирпич – это искусственный камень, имеющий прямоугольную форму. Эта форма гораздо более удобна для строительства, чем форма натурального камня, из которого строили раньше. Широкому применению кирпича в строительстве способствовало повсеместное распространение основного сырья — глины и его высокие потребительские свойства, то есть: высокая механическая прочность, долговечность, стойкость к воздействию воды, огня, атмосферы, а также солнечного излучения. Самый простой способ — купить кирпич. Разнообразие выпускаемого кирпича сейчас очень большое. Но цены на кирпич Вас НЕ приятно удивят. По этому, если хотите сэкономить, то , в домашних условиях.
Рассмотрим всю технологии изготовления кирпича в домашних условиях по порядку.
Подготовка сырья для изготовления кирпича
Кирпич изготовляют из чистых глин либо из глин с добавлением не пластичных материалов и выгорающих добавок (песок, шамот, опилки, торф, лузга, мелко рубленная солома и др.). В качестве добавок можно использовать не пластичные глины, например, ил.
Чем больше пластичность, тем легче изготовить кирпич. Наиболее простой способ достижения пластичности глины — это вылеживание ее в увлажненном состоянии. Хорошим способом повышения пластичности глины является ее вымораживание в зимний период.
Для приготовления глины для производства кирпича заготовленное и измельченное сырье кладут в емкость (типа корыта) и замачивают водой, прибавляя ее постепенно в 2—3 приема, при периодичном перемешивании, пока глина полностью не размокнет.
Не допускать в процесс глину с включениями гальки и мелких камешков, очищенную от растительного слоя почвы, а также не допускать в производство глины с белыми включениями (карбонаты) в виде крупных частиц, размером более 1 мм.
После замачивания глину оставляют для вылеживания не менее 3-х суток, можно и более продолжительное время, закрыв корыто влажной тканью или полиэтиленовой пленкой.
После вылеживания глина проверяется на качество и пригодность к формованию, сушке и обжигу. При нормальной рабочей консистенции глиняное тесто проявляет пластические и формовочные свойства, сохраняет без деформации приданную форму и не прилипает к рукам и металлу. В качестве примера приблизительного определения качества глины можно привести следующее: скатывается глина толщиной в палец и накручивается на бутылку. При этом она не должна разрываться и иметь трещин, а также не размазываться по бутылке. По разрушениям или насечкам на образцах определяется потребность в добавках. Эти добавки служат как бы упрочняющей «арматурой». Так, в жирные глины можно добавлять до 30% добавок.
Для производства кирпича лучше брать нежирные глины. В качестве доступных добавок можно использовать; речной песок, опилки, лузгу от зерновых культур, торфяную крошку и т.д. Песок используется в основном для снижения жирности глины. Количество добавленного песка не должно превышать 3 или 5%. Другие наполнители, для связки кирпича, — не более 20%. При этом крупность частиц добавок не более 3—5 мм. Количество добавок определяется в основном путем пробных замесов и сушки образцов сырца.
Желательно протестировать жирность глины. Сделать это можно различными способами, вот самый простой из них.
Для проверки глины на жирность потребуется 0,5 литра добытого сырья. В эту глину нужно лить воду и перемешивать до тех пор, пока глина не вберет в себя всю воду и не будет липнуть к рукам. Из этой массы слепить маленький шарик, примерно 4-5 см в диаметре, и лепешка диаметром где-то 10 см. Все это необходимо высушить в тени в течение 2-3 дней.
После этого проводится проверка лепешки и шарика на прочность. Если на них имеются трещины, то глина чересчур жирная и для работы с ней требуется добавление песка. Если трещин нет, нужно бросить шарик с метровой высоты. Если он остался невредимым, это значит, что глина нормальной жирности.
Чересчур тощие виды глины не трескаются, но по прочности оставляют желать лучшего, и поэтому к ним надо добавлять глину большей жирности. Подмешивать глину или песок нужно небольшими порциями, в несколько этапов, проверяя качество состава после каждого подмешивания, чтобы не ошибиться и найти необходимые пропорции.
Ранее приводилось подробное описание изготовления шлакоблоков в домашних условиях — для тех, кого интересует эта тема.
После того как определены оптимальные пропорции раствора, его можно использовать для изготовления кирпича.
Формовка
Формование кирпича производится вручную укладкой глины в деревянные или металлические формы и последующим трамбованием.
Формы могут быть разборными и не разборными. Внутренняя поверхность формы должна иметь гладкую поверхность. Эскиз примерной формы показан на рис. 1-а, 1-б. Перед формованием форму необходимо смазать маслом, или побелкой (вода с мелом), или просто смочить водой для предотвращения налипания глины на формы.
Форма металлическая на 1 кирпич

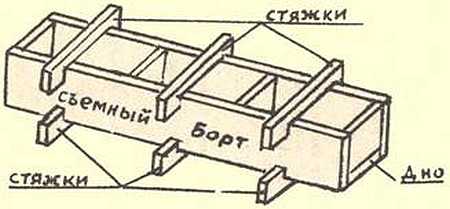

Форма деревянная на 3 кирпича
Надо также помнить, что изделия из глин при сушке и обжиге уменьшаются в размерах. Это явление носит название воздушной усадки — при сушке и огневой усадке — при обжиге. Так, для формования обыкновенного кирпича (250х120×65 мм) необходима форма 260x130x75 мм.
Можно делать формы сразу для нескольких кирпичей в виде пластины и затем пластину разрезать на кирпичи нужного размера натянутой струной или металлической лентой, смоченной водой. Форма может быть с дном и без дна. Формы устанавливаются на чистую ровную поверхность. В низ формы насыпаются опилки или небольшое количество песка. Подготовленную глину лопатой укладывают в формы, затем утрамбовывают. По мере усадки в формы добавляется глиняная масса до заполнения краев формы. Излишки глины с формы срезают ровной деревянной или металлической рейкой.
Далее производится заглаживание срезанной поверхности и снятие форм. Если отформована пластина, то она разрезается на кирпичи. После чего дать кирпичу-сырцу «подвялиться» и направить на сушку. Подвяливание длится один час или 2 часа и определяется отсутствием вмятин от пальцев при его поднятии. Брак от формовки пускать повторно в производство.
Использование горячей воды при приготовлении глины ускоряет провяливание сырца.
Процесс формования сырца можно механизировать с помощью простейшего шнекового пресса с ручным приводом или приводом от любой силовой установки (электромотора, двигателя внутреннего сгорания, ветрового или водяного двигателя). Такой пресс можно изготовить в любой механической мастерской.
Сушка кирпича
При сушке необходимо добиваться того, чтобы испарение влаги проходило равномерно как из внутренней части кирпича, так и с его поверхности. Это достигается путем медленной сушки. Неравномерная сушка является причиной коробления и растрескивания изделий. Правильность сушки достигается в основном опытным путем. Продолжительность сушки можно сократить путем уменьшения первоначальной влажности кирпича-сырца, а также более тщательной обработкой массы, увлажнением ее горячей водой.
Сушка кирпича-сырца обычно протекает в сушильных сараях. При небольших объемах, если позволяет погода, сырец сушат на открытых площадках. Срок естественной сушки кирпича-сырца колеблется, в зависимости от климатических условий, от 5 до 20 суток.
Сформованный кирпич-сырец укладывается в пакеты в 6—8 рядов по высоте, с пересыпкой каждого ряда песком или опилками. Этот кирпич выдерживается в сарае до набора кирпичом-сырцом достаточной прочности. По мере подсыхания пакеты наращивают свеже отформованным сырцом с аналогичной пересыпкой. Нижний ряд кирпича-сырца часто ставят на тычок.
Если учесть, что верхние ряды сохнут несколько быстрее, то весь пакет высохнет примерно одновременно. Эта операция позволит значительно увеличить емкость сушильных площадей, при приблизительно том же времени сушки. Если кирпич выдерживается в сарае, то в течение 3-х дней сушка производится в закрытом помещении, а далее в проветриваемом.
При выборе площадки для сушки необходимо исходить из того, чтобы почва не была влажной. Лучше для этих целей на почву уложить деревянный щит или, в крайнем случае, засыпать участок сухим песком и сделать водоотводную траншейку.
Если сушка производится вне помещений, то необходимо над сушильной площадкой сделать навес от дождя. Наружная температура при сушке должна быть не менее 10°С. После сушки кирпич-сырец направляется на обжиг для получения кирпича.
Готовность кирпича-сырца к обжигу определят по следующим признакам: взятый из средних рядов кирпич ломают пополам и при отсутствии в середине темного пятна (признака влажности), сырец признается годным для обжига.
Обжиг кирпича
Обжиг кирпича производится в самодельных печах, устройство которых не представляет собой сложности. Формы печей, их устройство, укладка кирпича-сырца на обжиг описаны ниже.
Качество кирпича при обжиге зависит от: времени подъема температуры, конечной температуры обжига, длительности выдержки достигнутой температуры, характера газовой среды и скорости охлаждения. При температуре до 150°С происходит досушка кирпича-сырца. При этом образуется значительное количество водяного пара, который при быстром подъеме температуры выделяется столь быстро, что может разорвать изделие. Поэтому резко повышать температуру не рекомендуется.
При устройстве печи необходимо предусмотреть противопожарные меры. От деревянных строений они должны находиться не ближе 100 м. Уровень грунтовых вод на участке строительства должен быть ниже 2,5 м (в целях уменьшения потерь тепла).
Печи для обжига кирпича могут быть круглыми и прямоугольными. Варианты форм печей показаны на рисунках ниже.
Вариант круглой печи. Размеры произвольные
Вариант устройства прямоугольной печи с несколькими топками. Размеры печи произвольные
Устройство печи производится следующим образом: вначале укладывают фундамент шириной 60 см и глубиной 50 см, затем выкладываются стены толщиной 50 см, уменьшающиеся после 2/3 высоты печи до 25 см. Внутренняя часть стены до 2/3 высоты печи должна быть вертикальной, далее стена может сужаться, образуя дымоход. Стены могут выкладываться как из обожженного кирпича, так и из сырца на тощем глиняном растворе, чтобы можно было легче разбирать стены после того, как печи больше не понадобятся.
При кладке стен необходимо предусмотреть проем для загрузки кирпича-сырца, в котором после загрузки делается топка. Топка может делаться как перед печью, так и внутри ее. Если ширина или диаметр печи более двух метров, то можно делать несколько топок, в зависимости от размеров печи.
Пол печи, так называемый ПОД, засыпают сухой глиняной крошкой или мелким щебнем, толщиной слоя 10 см. Загрузку печи, то есть садку кирпича, производят, как показано на рис. 4. Загрузку печи кирпичом-сырцом начинают столбиками с зазором между кирпичами, образуя при кладке топочные каналы. Каждый канал перекрывается кирпичом-сырцом, оставляя зазор.
Плотность садки на 1 куб.м печи (внутренней ее части) 220 или 240 шт. обыкновенного кирпича размером 250x120x65 мм. Кверху плотность садки увеличивается до 300 шт. на 1 куб.м.
Плотность садки 220 – 240 штук кирпича на 1 куб.м. печи (внутренней ее части). Кверху плотность увеличивается до 300 шт.
Вариант укладки «ножек» при высоких печах
Первые 4 ряда – «ножки садки». Укладка сырца на «ножки» ведется елочкой в разбежку. Верхние ряды уплотняются
Вариант укладки сырца на обжиг
Садку вести, строго придерживаясь схемы. После 1,5 м, или 2/3 высоты печи, садку сырца ведут одновременно с кладкой стен печи. При этом кладку ведут на сужение с наклоном около 30°С. Чем выше печь, тем эффективнее ее работа, так как тепло уходящих газов в верхней части используется для сушки кирпича-сырца. Для лучшей тяги на печь можно поставить трубу. Печь тщательно замазывается толстым слоем глины. Проем заделывается под топку. Топка должна иметь хорошо подогнанную дверку или крышку. Для обжига используются дрова, но более эффективно применение угля. Возможно установление горелок-форсунок, работающих на солярке или мазуте. В целях лучшего сгорания твердого топлива желательно устанавливать колосники на высоте 20 см, которые необходимо укрепить.
Расход топлива на 1 тыс. шт. обожженного кирпича составляет 1,8—2,6 куб.м или 100—140 кг угля. Обжиг проходит несколько стадий. Вначале осуществляется розжиг печи и поддержание температуры до 150—200°С для сушки кирпича-сырца в течение 2-х суток. Топливо при этом — низкосортные дрова. Затем увеличивают подачу топлива, постепенно поднимая температуру до 850—1000°С, время обжига 3—4 суток. Температуру можно наблюдать визуально. 850—1000°С — светло-желто-оранжевый цвет.
После полного обжига наступает стадия охлаждения. Вновь промазывают появившиеся трещины глиной. Топку закладывают кирпичом, замазывают глиной, исключая подсос воздуха. Время такого охлаждения не менее двух суток. После полного охлаждения печь вскрывают, выбирают, сортируют кирпич. Хорошо обожженный кирпич при ударе молоточком должен звенеть. Необожженный кирпич или недожженный вновь закладывают на обжиг или используют на фундамент или внутренние стены в сухих помещениях.
При обжиге кирпича и остывания печи необходимо соблюдать следующие правила безопасности:
— обжиг и остывание кирпича должны быть под постоянным наблюдением и контролем;
— не допускать преждевременное вскрытие печи;
— не допускать осмотр готовности обжига и остывания кирпича, влезая на печь;
— не допускать попадания большой массы воды в горячую печь во избежание ожога паром;
— укладку сырца на сушку и обожженного кирпича, при высадке из печи, вести только с наклоном внутрь штабеля во избежание падения штабеля.
Для не большого количества самодельного кирпича можно применить более простую «печь» для обжига кирпича.
Сделать это можно в обычной бочке, объемом 200-250 литров. Укладывать кирпичи в бочку необходимо, оставляя небольшие зазоры для равномерного прогревания. Обязательно нужна яма под кострище, глубиной 40-50 см. Вырезается днище бочки и бочку ставят на костер на ножки высотой 20 см. Так будет удобнее поддерживать и регулировать огонь, а прогрев массы кирпичей будет равномерным.
Теперь бочку необходимо наполнить кирпичами. Укладывать их обязательно нужно с небольшими зазорами, один на другой. Затем, чтобы в бочку во время обжига не попадал холодный воздух, требуется закрыть ее металлическим листом. Здесь может пригодиться вырезанное днище, особенно будет удобно, если к нему будут приделаны ручки.
А теперь нужно запастись топливом и терпением. Процесс занимает от 18 до 20 часов, все это время, пока обжигаются кирпичи, необходимо обязательно поддерживать огонь под бочкой. После этого бочка должна остыть. Происходить это должно постепенно, крышку при этом открывать нельзя. Регулировать температуру нужно поэтапно, уменьшая огонь костра. Искусственный способ охлаждения здесь не подойдет, остывание обязательно должно быть только естественным.
Спустя 4-5 часов после того, как бочка и ее содержимое в ней полностью остыли, можно открывать крышку и вынимать готовые обожженные изделия.
Причины возникновения дефектов кирпича при его изготовлении и меры их устранения
|
№ |
Вид дефекта | Причины образования | Способы устранения |
| I. Формовка | |||
| 1 | Сырец обладает малой прочностью и ломается без усилий | Повышенная запесоченность глины либо наличие включений | Отрегулировать состав массы, не допускать в производство глину с включениями |
| 2 | Сырец легко деформируется и легко липнет к рукам, брус легко деформируется | Повышенная влажность массы | Уменьшить влажность массы путем ввода сухих добавок |
| 3 | Сырец расслаивается | Недостаточное уплотнение глиняной массы в форме | Увеличить усилие при трамбовке |
| 4 | «Изюм» — включения не промешанных комочков | Плохо перемешана шина, мало воды для замочки глины, недостаточно времени для выдержки тины | Лучше перемешивать глину и шихту. Добавить воду для замочки глины, увеличить время выдержки замочки тины и вылежку шихты |
| 5 | Заметны включения травы, корней, крупных стружек и т.д. | Глина не очищена от примесей. Применены непросеянные опилки | Очистить тину. Просеять опилки |
| 6 | Размеры сырца больше или меньше необходимых |
Изменилась шихта, сработались формы, неровный срез «горбушки» на формах. Повышенная влажность массы |
Отрегулировать состав шихты, заменить формы, ровно срезать излишки тины с форм, уменьшить влажность массы |
|
II. Сушка |
|||
| 1 | Большое, количество сырца имеет трещины | Неправильно подобрана шихта. Большая влажность массы | Подобрать и отрегулировать шихту. Уменьшить влажность глины |
| 2 | Наличие деформированных кирпичей | Высокая влажность формируемой массы. Сырец ставится с силой на сушку | Отрегулировать влажность. Сырец ставить на сушку аккуратнее |
| 3 | Сырец высыхает неравномерно по высоте |
Большое количество кирпича по высоте. Плотная укладка кирпича при сушке |
Уменьшить количество кирпича по высоте. «Разрядить» укладку кирпича присушке |
|
III. Обжиг |
|||
| 1 | Огонь идет по верху печи, недожог нижних рядов садки | Слишком разряжена садка, что вызывает оттяжку потока дымовых газов в ее верхнюю часть, неправильно распределено топливо по объему | Уплотнить верхние ряда садки. Равномерно распределить топливо по объему |
| 2 | Кирпич имеет много трещин | Резкий подъем температуры и большие ее перепада | Удлинить режим обжига, разредить верхние ряда садки |
| 3 | Кирпич имеет много посечек | Быстрое охлаждение изделий, недостаточное закрытие топок, возникновение через топки подсосов холодного воздуха | Увеличить время охлаждения изделий. Лучше, герметизировать топки |
| 4 | Кирпич имеет пониженную прочность | Конденсация на сырце паров вода (запарка) | Уменьшить влажность поступающего в печь сырца, увеличить срок сушки сырца перед обжигом увеличить продолжительность сушки кирпича в печи |
| 5 | Обожженный кирпич при насыщении водой увеличивается в объеме и разрушается | Наличие включений в виде «дутика» — белые включения | Перейти на другую глину или более тщательно измельчать ее, не допускать в производство глину с белыми включениями известняка |
| 6 | Пережог или недожог кирпича в отдельных местах по объему печи | Неравномерность в тяговой системе, подсосы холодного воздуха | Слишком плотная или разреженная садка в объеме печи, слишком большое отверстие топок Следить за равномерностью подачи топлива |
| 7 | Кирпич имеет отбитые углы | Неаккуратное отношение к сырцу на всех операциях | Осторожно обращаться с изделиями |
Качество проделанной работы нужно проверить и сделать для этого небольшой тест самостоятельно изготовленного кирпича.
Пожертвовать один кирпич и расколоть его строительным молотком. Если он хорошо обожжен, он будет иметь одинаковый цвет и одинаковую структуру на всем разломе. Теперь эти обломки следует залить водой на несколько часов. После пребывания в воде хорошо обожженный кирпич также должен иметь одинаковые цвет и структуру по всей поверхности.
bazila.net
Производство кирпича в домашних условиях
Вначале изготовлением кирпича можно заняться для решения своих потребностей, если получится и понравится, то можно заняться и организацией своего малого бизнеса. Кирпич будет всегда востребованным, так как он является основным стройматериалом.
Так с чего же начать изготовление кирпича в бытовых условиях? Естественно с глины. Самое главное это найти подходящую глину. Ее найти можно как на территории своего участка, так и в карьерах, которые расположены в вашей округе. От степени жирности глины напрямую будет зависеть качество изготовленных вами изделий.
Производство кирпича из глины
Начнём с самого простого метода выбора нужного качества сырья для производства кирпича. Можно опробовать с некоторых участков пробы глины. Необходимо взять пол литра глины, добавить небольшое количество воды и размешивать тщательно до той поры, как глина не впитает в себя всю воду и не начнет приставать к рукам. Приготовив густое тесто, необходимо скатать шарик по диаметру примерно сорока-пятидесяти миллиметров и лепешку — около ста миллиметров. Такую процедуру необходимо проделывать для каждой пробы сырья отдельно. Потом, необходимо 2-3 дня просушить лепешки, шарики в тени. В том случае, если на них за время сушки появятся трещины — это значить что используемая глина очень жирная и требуется добавить песок. Если же трещины не образовались, и брошенный с метровой высоты шарик не рассыпается, то жирность глины нормальная. Не жирная глина не будет трескаться, но и не будет прочной — в таком случае ее необходимо смешивать с более жирной глиной. Глину или песок нужно добавлять несколькими приемами и проверять качество массы, которая получается каждый раз. Проделывать это необходимо до того момента, пока вы не получите нормальный состав сырья и узнаете оптимальную пропорцию.
Существует два способа производства глиняных кирпичей:
— обычный обожженный красный кирпич;
— кирпич необожженный (сырец).
Для начала рассмотрим производство необожженного кирпича. При правильном его изготовлении, сушке, из хорошего сырья — он не будет уступать красному обожженному кирпичу. Кирпич-сырец, в основном используется при строительстве небольших зданий — сараев, веранд, бань. Процесс производства данного кирпича включает в себя следующее:
1. Изготавливаем формы. Для производства форм можно взять доски с толщиной двадцать-двадцать пять миллиметров. Также понадобятся листы фанеры в количестве двух штук. Подгоняем размер формы под стандартный размер кирпича (25х12х6,5 см). Верхняя и нижняя крышки форм должны быть с коническими выступами, которые будут в кирпиче формировать пустоты. Данные выступы улучшают контакт кирпича с раствором. Детали форм соединяют обычными гвоздями размеров 5-6 см. Крышка, которая находится вверху формы, делается съемной. Чтобы процесс производства кирпича был удачным, изготавливают не одну форму, а несколько — так будет быстрее.
2. Заполняем формы. Перед заполнением формы немного смачивают водой с внутренних сторон, и присыпают цементом или мелкой пылью. Данная процедура сделает легкой вынимание заготовок. Тесто из глины необходимо разложить в формы и хорошо встряхнуть — так раствор заполнит угловые места. Лишний раствор легко снимается металлическими пластинами. Форма закрывается верхней крышкой, немного выдерживается и открывается. На стеллажах для сушки переворачивается форма и вынимается заготовка.
3. Сушим заготовки. Это очень ответственный и не простой процесс. Во время испарения воды, частички в заготовке кирпича силами натяжения сближаются, и уменьшается объем кирпича. Уменьшение объема кирпича должно быть не более 15%. После этого предела, прекращается уменьшение объема кирпича, хотя вся влага не полностью испаряется. Лучше всего использовать стеллаж для сушки под навесом или с навесом. Очень важно чтобы заготовки хорошо проветривались, но не попадали под прямые солнечные лучи. Время сушения зависит от некоторых факторов: движение воздуха, влажность, температура — и занимает в обычных условиях до недели до двух. Изготовление кирпича-сырца готово.
4. Укрепляем водостойкость кирпичей. Кирпич-сырец имеет низкую водостойкость, поэтому стены, которые из него строятся, необходимо тщательно защитить от действия влаги. Для этого нужно предпринять:
— швы в кладке тщательно перевязывать;
— дверные и оконные проемы необходимо предусмотреть не ближе полутора метров от угла сооружения;
— длина свеса крыши должна быть не меньшей 60 см;
— когда окончательно просохнет, то необходимо оштукатурить стену или облицевать сайдингом или же обычным красным обожженным кирпичом.
Это интересно: читайте другие наши строительные статьи «Мини пилорама своими руками«, «Технология изготовления тротуарной плитки» и «Делаем шлакоблок своими руками«.
Рассмотрим теперь производство обыкновенного красного или обожженного кирпича. Обжигание необожженного кирпича для получения красного кирпича — очень технологически сложный процесс, и является не очень рациональным в бытовых условиях его осуществление. Но небольшое количество, для облицевания сооружения, можно осуществить и самим. Весь процесс разделяют на три этапа:
— прогревание;
— обжигание;
— охлаждение.
В бытовых условиях процесс обжигания может иметь такой вид:
1. Прогревание и обжигание. Обжигание сырца можно провести в простой железной большой бочке, в которой вырезаны днища, поставленной на костер или железную печь, не накрытую верхом. Если использовать костер, то лучше в яме глубиной 40-50 см разместить кострище, и на 20 сантиметровых ножках поставить бочку — прогревание будет равномернее и удобнее станет поддерживать огонь. Кирпичи складывают один на один, делая небольшие зазоры. Когда бочка заполнена, ее накрывают металлическим щитом, чтобы не поступал холодный воздух. Необходимо поддержание в течении восемнадцати-двадцати часов огня на костре или в печи. Экспериментально подбирается режим обжигания. Что же в момент обжигания происходит с кирпичом? В процессе обжигания из кирпича-сырца испаряется гидратная и гигроскопическая (химически и физически связанная) вода, происходит частичное разложение карбонатов, происходит сгорание органических примесей и равномерный прогрев всей массы, которая заложена в бочку. Минералы глины разрушаются, и происходит ее переход из обычного состояния в аморфное. Образования керамического черепка происходит при температуре 1150-1200 оС у тугоплавких глин и 800-1000 у легкоплавких.
2. Охлаждение. Остывание загруженной кирпичом бочки должно происходить постепенно, крышки должны быть закрытыми. Уменьшая интенсивность огня в печи или костре можно регулировать температуру. Одним из самых ответственных моментов является процесс охлаждения кирпичей, который происходить после обжигания. Необходимо перекрыть поступление холодного воздуха и не допускать резкой смены температурного режима, так как свежеобожженый кирпич этого не терпит. При допуске этого — могут образоваться трещины. Необходимо проводить медленное снижение температуры, и только когда она достигнет 650 оС, можно ускорить процесс. Открывать бочку можно при прохождении 4-5 часов после полного остывания.
После завершения работы можно проверить насколько качественный кирпич, изготовленный вами. Для проверки нужно расколоть его на две половинки. При хорошем отжиге разлом будет иметь одинаковую структуру и цвет. Обломки залейте водой и некоторое время выдержите. Если кирпич хорошо обожженный, то он не будет разрушаться и различаться.
Описание производства кирпича закончено, данный материал будет полезным для тех, кого заинтересовали вопросы: производство кирпича, технологии производства кирпичей, методы производства кирпича, производство кирпича из глины, производство кирпичей без обжига.
Станок для производства кирпича
Работа этого станка состоит в сжимании смеси (цемент, отсев, глина) ручным прижимом в специальной форме. В станке имеется дозатор и загрузочный бункер. Очень важным фактором есть то, что работа станка не требует подключения к электричеству и очень просто эксплуатируется.
Товарищи, на ютуб есть обсуждение данных станков прямо в комментариях. Подобный станок вполне возможно изготовить и самостоятельно.
См. статьи «Саманный кирпич или кирпич из грязи» и «Утепление стен снаружи»
dela.biz
