Как настроить плуг на мотоблоке

В статье мы раскроем такие темы, как подготовка мотоблока к работе, правильная
установка навесного плуга на него. Также, как правильно отрегулировать его, и в
заключении советы по вспашке земли.

Мотоблок является отличным помощником для садовода, при подготовке земли к
дальнейшим работам. Одно приспособление может заменить множество инструментов для вспахивания, разрыхления и прочих работ.

Подготовка к использованию

Первым этапом при пользовании мотоблоком является его подготовка, которая заключается в следующих действиях:

  1. Вывоз его на ровную поверхность.
  2. Подготовка зацепа для почвы и переменных осей.
  3. Снятие колёс и установка вместо них зацепов для почвы.

После подготовки следует приступать к установке навесного плуга.

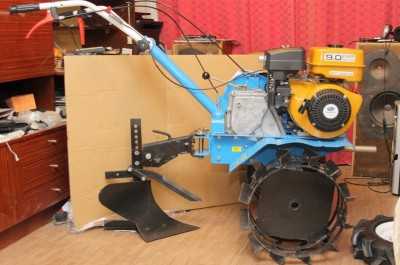

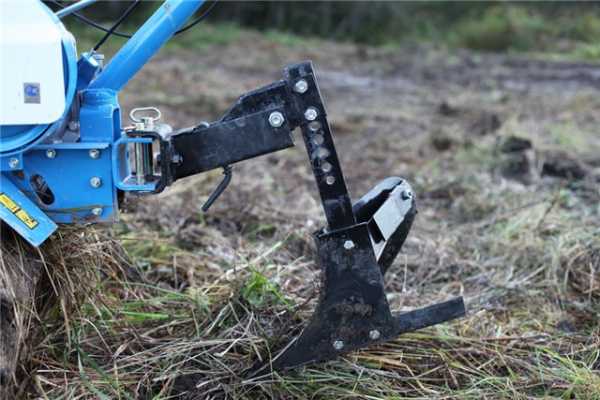

Установка навесного вспашного приспособления

Нет ничего сложного в установке. Для этого вам понадобится:

  • закрепить плуг на устройство для сцепки, не перетягивая гайки. Это делается для того, что б в дальнейшем можно было регулировать параметры плуга;
    • сцепку следует зафиксировать вместе с плугом к серьге двумя крепящими штырями.


    На этом установка заканчивается и следует перейти к следующему этапу — регулировке.

    Регулировка — очень важный этап, так как от этого зависит качество вспахивания и
    количество затраченных сил.
    При неправильной регулировке мотоблок не сможет
    качественно справляться со своей работой и будет затрачено много времени для простых
    задач.

    Как выполняется регулировка

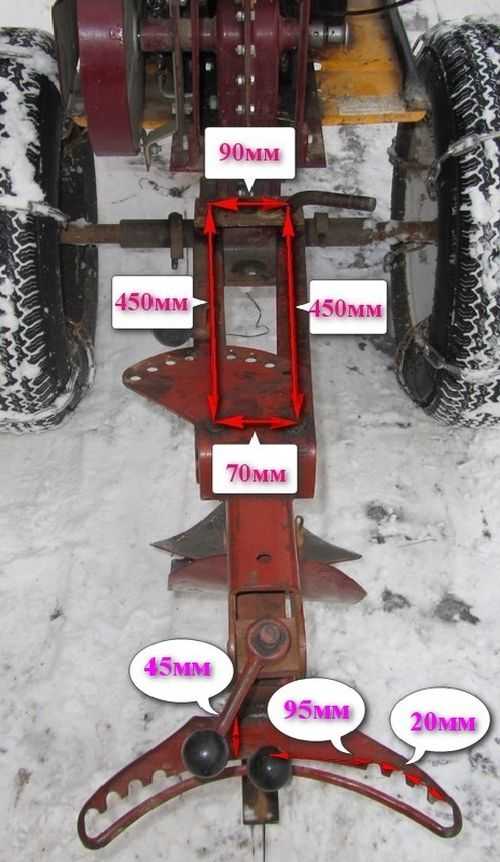

    Точная регулировка плуга для мотоблока выстраивается по трём параметрам:

    • глубине вхождения;


      Для самостоятельной настройки плуга ширину выставляют по его краям. Для лучшего
      дробления и лёгких прорезов почвы, край его должен крепиться на одной высоте с зацепом для грунта, ориентируясь на внутреннюю сторону.

      Глубина выстраивается после того, как мотоблок помещают на подставки. Устанавливают устойчиво, без смещения в сторону плуга.

      Высоту подставок следует регулировать в зависимости от того, на какую глубину вы планируете вспахивать почву. Если это вспашка перед зимним сезоном, то глубину
      выбирают приблизительно 25 см. Весной же глубина до 20 см.

      После установки и выбора глубины регулируют крепление плуга. Идеальным считается тот вариант, когда он прилегает к почве.

      Если это первый опыт в пахании земли мотоблоком, то воспользуйтесь натяжной верёвкой для ориентира, так как первый ряд должен быть прямолинейным, что б далее от него отталкиваться.

      Также можете воспользоваться колесом для опоры, оно находится левее от плуга, и ходит по необработанной земле, тем самым предотвращает слишком глубокое проникновение и регулирует глубину.

      После установки мотоблок регулируют специальными болтами таким образом, что б задняя часть плуга располагалась параллельно почве.

      Последним этапом в регулировке является снятие мотоблока с подставки, выставление руля на высоту вашей поясницы. Это делается для меньшей нагрузки на руки при
      продолжительной работе.

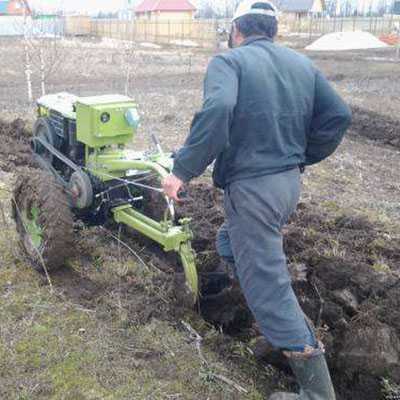

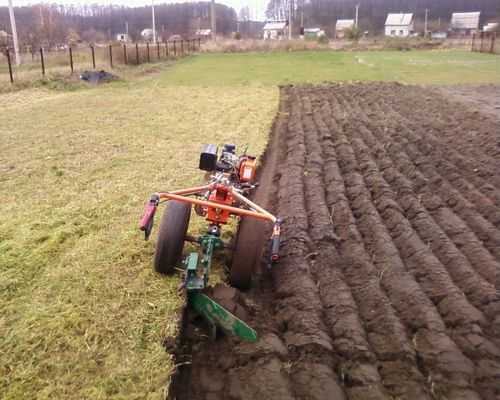

      Рекомендации по качественной вспашке земли

      1. Чтобы не допустить смещение почвы, каждый раз меняйте направление вспахивания.
      2. Для упрощения работы поверните руль мотоблока влево, тогда вы будете идти по невспаханной почве.
      3. При закаменевшей почве следует проработать землю дважды: первый раз
        маленькой глубиной захвата, второй раз – необходимой вам.
      4. Перед первым вспахиванием проверьте работу мотоблока.
      5. Волны первого ряда земли должны ложиться параллельно с волнами второго,
        тоесть не должно быть большого расстояния, и они не должны перекрывать друг
        друга.
      6. Во избежание навала мотоблок пускают посередине предыдущей волны.

      Для качественной работы мотоблока важно правильно установить плуг и его отрегулировать. Приведенные советы вам в этом помогут. Так же придерживайтесь всех рекомендаций по вспашке земли.

      Из этого видео вы сможете наглядно ознакомиться с регулировкой плуга на мотоблоке:

      Оцените статью: Поделитесь с друзьями!

      Вконтакте

      Facebook

      Twitter

      Google+

      Мой мир

      6sotok-dom.com

      Пошаговая инструкция. Регулировка плуга для мотоблока

      Пошаговая инструкция. Регулировка плуга для мотоблока

      Вспашка земельного участка - один из самых важных видов работ в осенний и весенний сезоны. Эту работу необходимо выполнять для подготовки почвы под высаживание или посев разнообразных сельскохозяйственных культур. Выполняет вспашку плуг для мотоблока, который очень важно отрегулировать.

      Как правильно отрегулировать плуг, чтобы вспашка земельного участка была правильной, ровной, аккуратной и быстрой. Ответ на этот вопрос Вы найдете в нашей статье.

      Подготовка мотоблока для установки плуга

      Вспашка почвы начинается с подготовки мотоблока. Давайте же подробно разберемся, как это сделать.

      Перед вспашкой мотоблок необходимо разукомплектовать. К месту работы его нужно транспортировать без прицепов и прочего навесного оборудования. Чаще всего доставка техники к месту назначения осуществляется с помощью автомобиля. Если же территория, которую Вы собираетесь обработать, находится рядом с Вашим домом, сборку мотоблока нужно проводить на ровной поверхности в любом удобном для Вас месте.

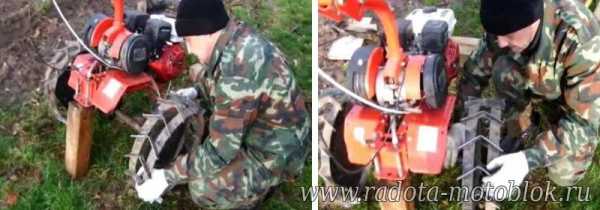

      Шаг первый. Снятие транспортировочных колес

      Итак, Вы доставили Ваш мотоблок на территорию, которую собираетесь вспахивать. Первым делом необходимо снять транспортировочные колеса, чтобы заменить их специальными грунтозацепами. Для упрощения этой части работы под располагаемую сзади мотоблока сцепку Вы можете установить подставку. Грунтозацепы нужны для более тщательного сцепления с землей. Они – просто необходимый инвентарь для вспашки, посадки картофеля, моркови, свеклы.

      Шаг второй. Замена ступиц.

      На втором этапе подготовки мотоблока перед вспашкой нужно заменить ступицы, на которые были установлены транспортировочные колеса, на удлиненные. Это нужно для того, чтобы расстояние между грунтозацепами немного увеличилось. Такое решение значительно повысит устойчивость мотоблока во время работы.

      Шаг третий. Установка грунтозацепов

      Вы уже установили удлиненные ступицы? Самое время перейти к установке грунтозацепов. Очень важно, чтобы эти элементы были правильно установлены. Этот фактор проверяется направлением протекторного рисунка. Сужение протектора означает движение вперед.

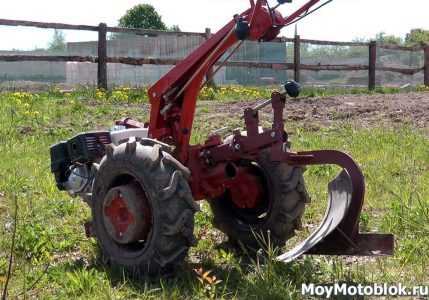

      Установка плуга на мотоблок

      Теперь Вы можете убирать подставку и заняться регулировкой плуга. Сборка плуга заключается в установке на него сцепного устройства (так называемой сцепки). Эту сцепку и плуг нужно собрать для того, чтобы в дальнейшем установить на мотоблок.

      Шаг первый. Подготовка

      На этом этапе Вы должны приготовить весь необходимый для работы инвентарь, а именно: плуг, сцепку и гаечные ключи.

      Шаг второй. Настройка глубины вспашки

      Для регулировки необходимой глубины вспашки почвы нужно сопоставить отверстие ступицы сцепки со средним отверстием стойки плуга. После этого данные элементы соединяются с помощью крепежного болта.

      Шаг третий. Установка сцепки на плуг

      Болт крепления устанавливается в верхнее отверстие стойки плуга и надежно фиксируется гайкой. При этом чрезвычайно важно не затягивать все гайки в местах крепления плуга и сцепки слишком сильно, так как потом их все равно придется ослаблять на этапе регулировки плуга. Теперь, после установки сцепки на плуг, можно перейти на следующий этап.

      Шаг четвертый. Установка плуга на мотоблок

      После выполнения всех предыдущих этапов можно навешивать плуг на мотоблок. Делается это так: на один или два штыря (это зависит от модели мотоблока) агрегатируется плуг, после чего штыри надежно фиксируются шплинтами.

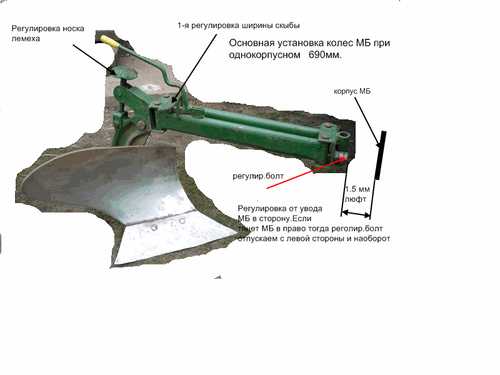

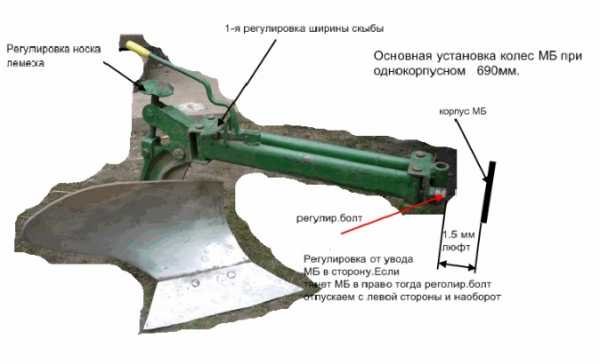

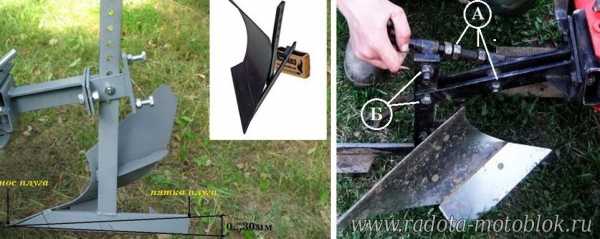

      Регулировка плуга

      Для того, чтобы Вам было гораздо удобнее регулировать плуг, рекомендуется установить мотоблок на подставки. Это могут быть два бруска 150 на 150 миллиметров в сечении. Именно этот размер поможет настроить оптимальную глубину вспашки, которая должна быть в диапазоне от 15 до 18 сантиметров.

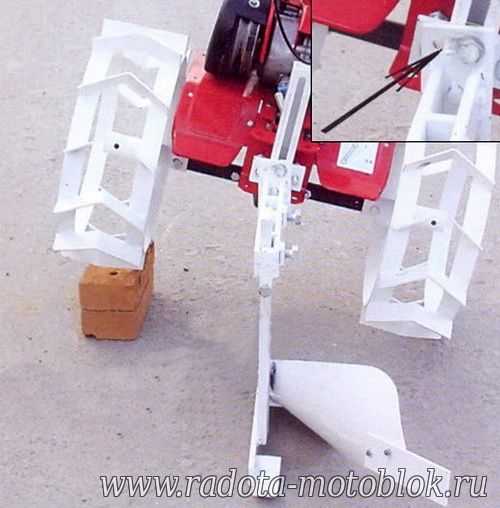

      Для большего удобства регулировки плуг также следует поставить на небольшое возвышение, например, на фанеру или доску. Такое решение позволит гораздо точнее установить наклон от пятки плуга к его носу. Угол этого наклона регулируется с помощью специального болта на сцепке, что очень удобно. А происходит это таким образом:

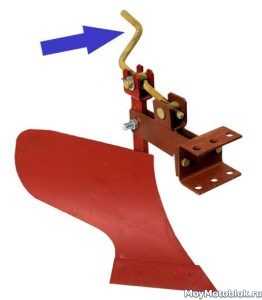

      1) Повернув регулировочный болт по часовой стрелке, нужно приподнять пятку плуга, тем самым увеличив глубину вспашки.

      2) Повернуть болт регулировки против часовой стрелки, слегка приопустить пятку плуга и тем самым уменьшить глубину вспашки.

      Расстояние между почвой и плугом обязательно должно составлять от трех до пяти сантиметров. В противном случае плуг будет попросту зарываться в почву. Если же неправильно выставлен угол наклона плуга, то качество вспашки отставит желать лучшего. При этом гораздо увеличится нагрузка на мотор и на руки оператора. После регулировки затягиваем крепление плуга и сцепки.

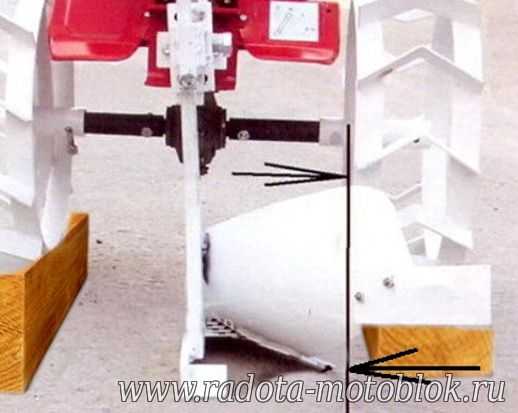

      Чтобы измерить расстояние между редуктором и контрольной поверхностью (то есть фанерой или доской), нужно воспользоваться рулеткой (или другим измерительным прибором). В норме зазор составляет от 15 до 20 сантиметров. Важно соблюдать это условие.

      Подготовка к вспашке мотоблоком

      Перед вспашкой необходимо провести тестовую вспашку и проверить качество регулировки плуга. Для этого нужно:

      1. Проверить глубину борозды и качество отвала.

      2. Проследить за ходом плуга в борозде.

      3. Проконтролировать плавность хода мотоблока и нагрузку на руки оператора.

      4. Определить нагрузку на мотоблок.

      Если все вышеперечисленные пункты Вас удовлетворяют - можно начинать вспашку участка. Если же что-то не так - нужно заново отрегулировать плуг.

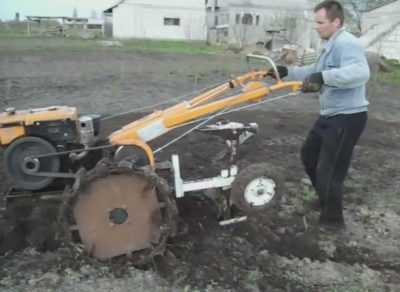

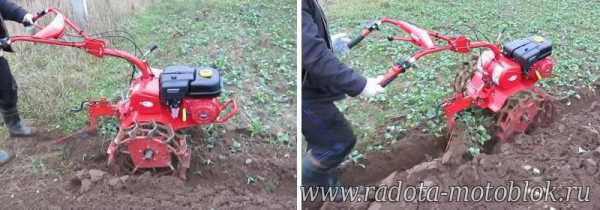

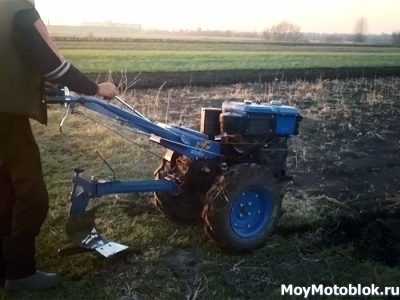

      Контрольная вспашка участка происходит следующим образом.

      Шаг первый

      Устанавливаем мотоблок на краю обрабатываемого земельного участка.

      Шаг второй

      Включаем первую передачу и аккуратно нажимаем на рычаг сцепления. Чрезвычайно важно, чтобы руль мотоблока был параллелен поверхности участка, чтобы мотоблок не зарывался в почву, но и не возвышался над обрабатываемым земельным участком. Оператору при вспашке не нужно давить на руль и слишком усердно толкать мотоблок, ведь эта сельскохозяйственная машина и сама прекрасно справится со своей работой без дополнительных усилий.

      Шаг третий

      После первой борозды нужно обязательно проверить глубину вспашки. Для этой цели стоит воспользоваться рулеткой или же обычной линейкой. Если показатели совпадут с изначально заданными, то это означает, что можно начинать полноценную работу.

      Правильная регулировка плуга - залог качественной вспашки. После работы обязательно нужно почистить плуг от пыли и грязи, снять его с мотоблока и отложить до следующего использования.

      Важно! Если Вы работаете в жаркое время дня, обязательно делайте паузы в работе, чтобы мотор остыл.

      Теперь Вы знаете, как устанавливать и регулировать плуг на мотоблоке.

      moimotoblok.com.ua

      Плуг для мотоблока — установка, регулировка и как сделать своими руками

      Плуг к мотоблоку – это одно из наиболее полезных приспособлений, позволяющее качественно вспахать любую почву, сэкономив массу сил и времени. Давайте рассмотрим особенности монтажа плуга, а также способы изготовления конструкции своими руками.

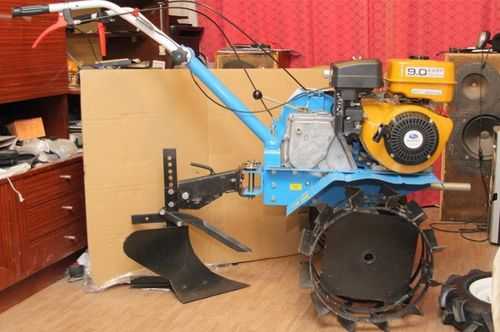

      Установка плуга на мотоблок

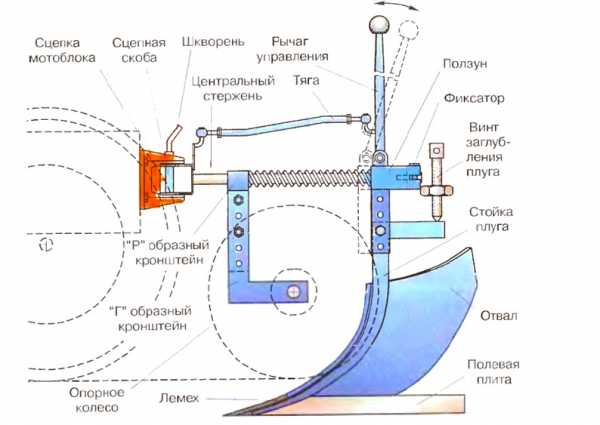

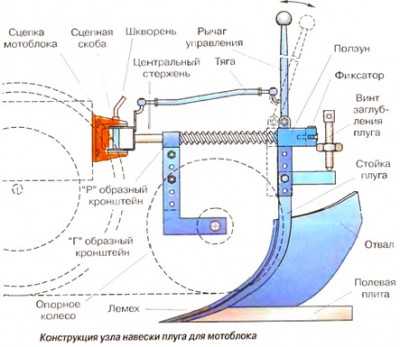

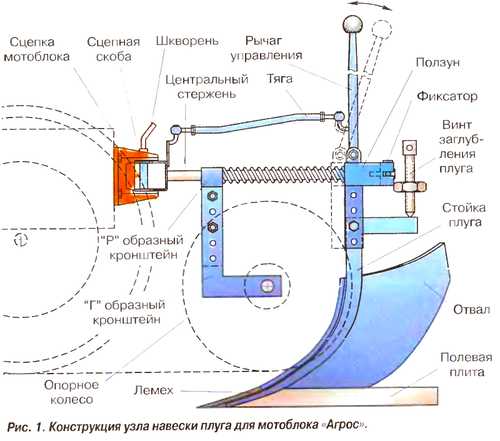

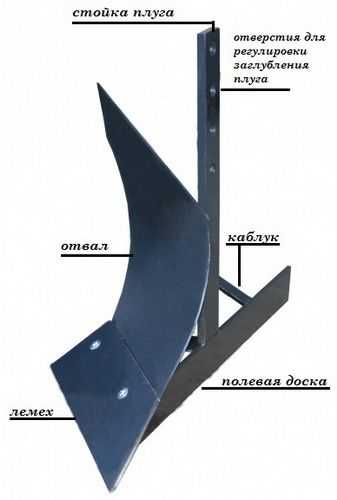

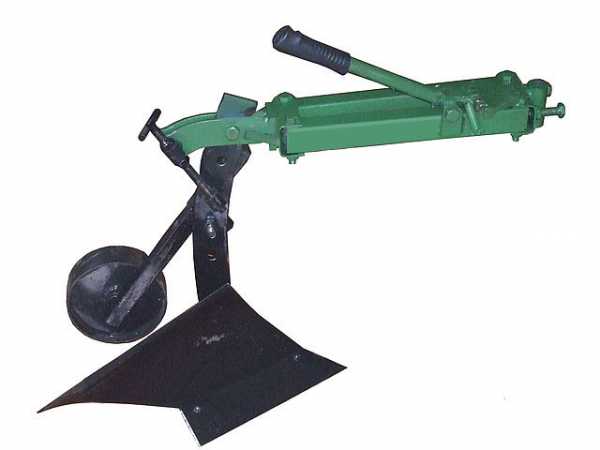

      В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

      Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

      1. Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
      2. Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
      3. Зафиксируйте сцепку на фаркопе посредством болтов.


      Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

      Как отрегулировать плуг на мотоблоке?


      От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

      • настроить глубину вспашки;
      • отрегулировать наклон полевой доски:
      • настроить угол отвала.

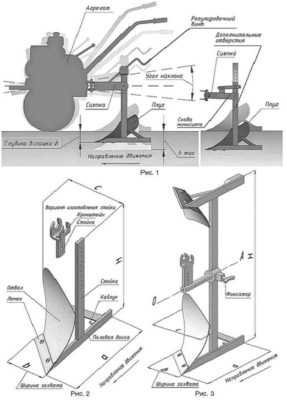

      Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

      Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт.
      Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

      1. Поставить мотоблок с плугом на несколько подставок;
      2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
      3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

      Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

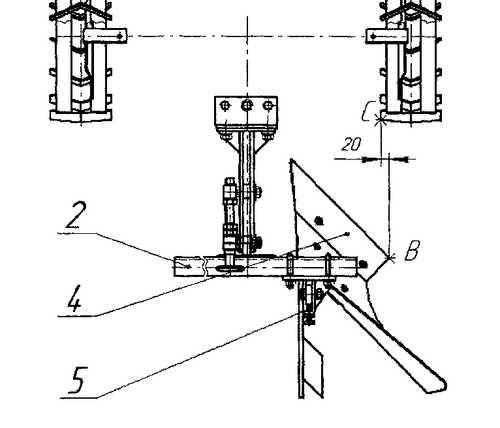

      Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

      1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
      2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
      3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

      Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

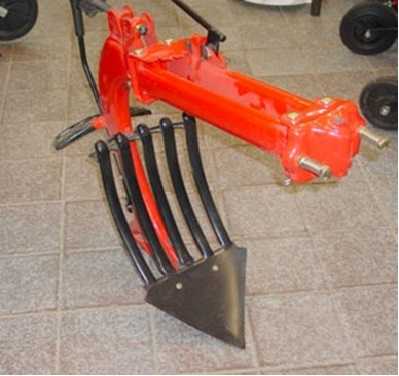

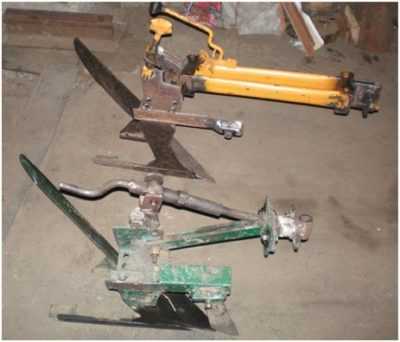

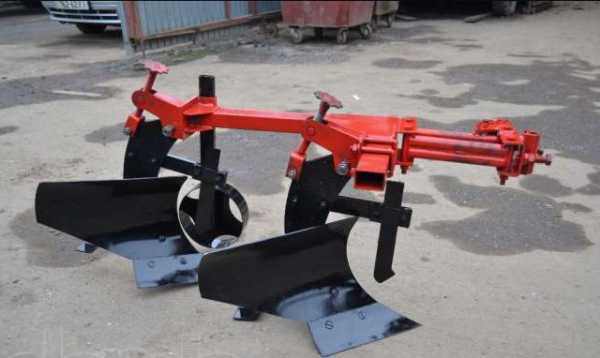

      Виды плугов для мотоблоков

      Используемые для вспашки плуги делятся на несколько видов. К ним относятся:

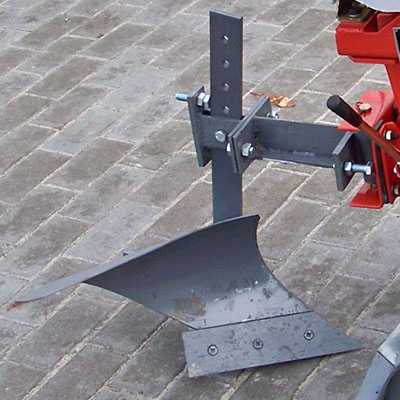

        • однокорпусные конструкции – эти изделия наиболее просты в применении. Они обладают минимальным весом и состоят из небольшого количества деталей;

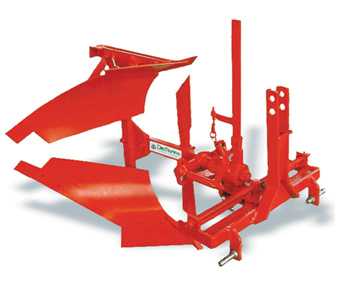

        • оборотные или поворотные плуги – верхняя часть таких конструкций оборудована загнутым пером, предназначенным для переворачивания почвы непосредственно в процессе ее вспашки. Реверсивный плуг наиболее эффективен при обработке тяжелого грунта;

      • роторные плуги – навесное оборудование этого типа обладает самой сложной конструкцией. В продаже можно встретить двухкорпусный плуг, состоящий из двух, и трехкорпусной, состоящий из трех лемехов;
      • дисковые плуги – конструкции этого типа используются преимущественно для вспашки мокрой почвы. Глубина обработки грунта такими плугами немного меньше, чем в навесном оборудовании предыдущих видов.

      Каждый из перечисленных типов плугов нашел применение при вспашке того или иного вида почвы. Тем не менее, самым универсальным принято считать двухсторонний плуг оборотного типа – он показывает высокую эффективность при обработке грунта любого типа.

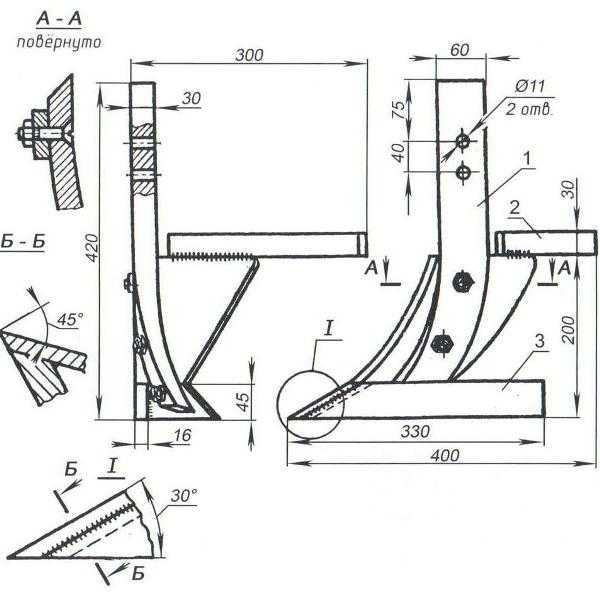

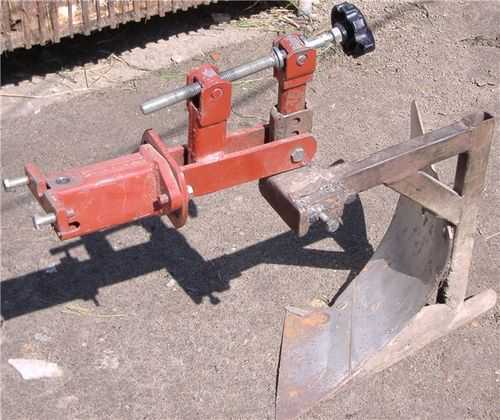

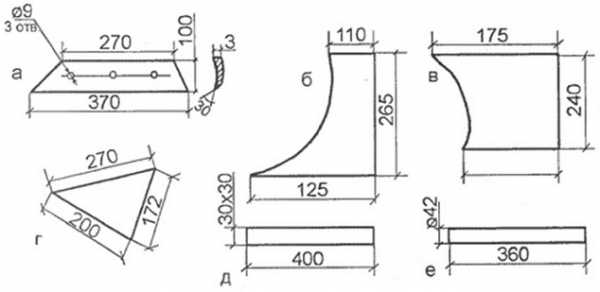

      Как сделать плуг на мотоблок своими руками?

      Перед тем, как начать изготовление плуга своими руками, потребуется внимательно изучить чертежи. Они должны подсказать вам, каким способом крепить детали конструкции между собой.

      Дальнейший порядок действия выглядит следующим образом:

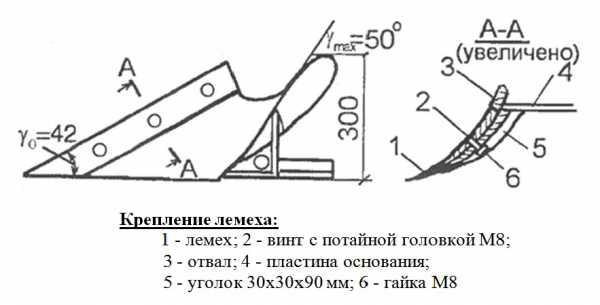

        1. Для начала сделайте лемех. Для этого возьмите сталь, толщиной не менее 5 мм, и придайте ей нужную форму. Режущую часть стальной заготовки отбейте на наковальне, после чего заточите. Делается это точно так же, как и в случае с заточкой ручной косы;

        1. Далее потребуется изготовить самодельный отвал. Для этого подойдет стальная труба, диаметром 50 см, и толщиной стенок не более 5 мм. Заготовку для будущего отвала вырежьте при помощи резака. Чтобы придать изделию нужную форму, отбейте его на наковальне и обработайте на точильном станке;
        2. Далее нужно собрать детали плуга в одну конструкцию. Возьмите лист стали, размеры которого должны составлять 50×50 см, а толщина – 3 мм. Сделайте 4-сантиметровый отступ по краям листа и выровняйте его так, чтобы в итоге получить нулевой угол;
        3. Далее при помощи клиньев приложите к листу лемех и сделайте двухстороннюю точечную приварку, соблюдая угол в 25°;
        4. Лемех и отвал соедините между собой максимально плотно. Между верхней частью отвала и ножом лемеха должен образоваться угол в 8 °;

      1. После этого приварите друг к другу боковой щиток, лемех и заднюю часть отвала. Более подробно об изготовлении плуга расскажет видео.

      После этого снова сделайте точные замеры всех углов. Только убедившись в правильности соединений, можете окончательно приваривать детали плуга. Как только конструкция полностью остынет, зачистите имеющиеся сварные швы.

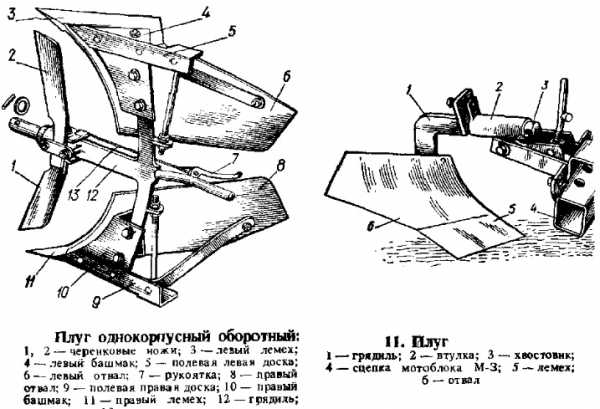

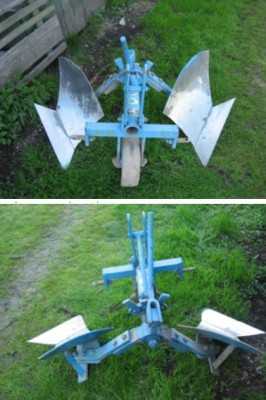

      Оборотный плуг для мотоблока – порядок изготовления

      Как и в первом случае, чтобы изготовить поворотный плуг, нужно изучить схему конструкции. В противном случае даже малейшая неточность приведет к низкой эффективности готового навесного оборудования.

      Чтобы сделать плуг Зыкова, действуйте в таком порядке:

        1. Для изготовления лемеха используйте листовую сталь, толщиной около 5 мм. Вырежьте из нее заготовку, нагрейте при помощи газовой горелки и загните так, как указано на рисунке. Лемех обязательно должен быть съемным. Режущая часть детали отбивается на наковальне и затачивается на специальном станке;

      1. Далее изготовьте отвал. Его можно сделать из трубы с толщиной стенок 5 мм и диаметром 50 см. По шаблону вырежьте заготовку отвала при помощи газовой горелки, после чего отшлифуйте изделие болгаркой;
      2. После этого из листовой стали, толщиной 3 мм изготовьте корпус плуга и соберите конструкцию, используя сварку;
      3. Сварочные швы зачистите напильником и обработайте наждачной бумагой.

      В результате работы вы получаете универсальный плуг на мотоблок, при помощи которого вы сможете обрабатывать не только сухую, но и влажную почву.

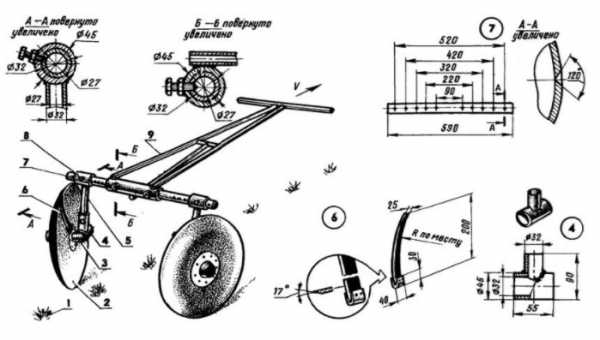

      Как сделать дисковый плуг на мотоблок?

      Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

      Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

      1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
      2. К уголку приварите носок. После этого через упорную планку приварите пятку;
      3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
      4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

      В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

      Роторный плуг на мотоблок – особенности изготовления


      Роторный плуг для мотоблока с опорным колесом – это наиболее сложный тип навесного оборудования, используемого сегодня используется для вспашки. При работе над ним нужно быть крайне внимательным, так как малейшая ошибка приведет к плохому качеству обработки грунта. Порядок действий при изготовлении выглядит следующим образом:

      • В качестве рабочего органа выступает фреза, которую можно изготовить из стальной трубы и металлических пластин. Пластины нужно приварить к трубе таким образом, что при вращении они перемалывали грунт и отбрасывали его в сторону;
      • Далее изготовьте раму для редуктора плуга. Она может иметь любую форму, главное – чтобы внутрь редуктора не попадала влага и мусор;
      • Редуктор сделать не удастся – его нужно приобрести. После этого механизм нужно подключить к коробке передач мотоблока;
      • Так как роторный плуг – конструкция достаточно габаритная, то для его использования потребуются отдельные колеса. Их можно взять от старого мопеда или мотоцикла.

      Готовый плуг на мотоблок будет исправно служить не один год. Главное – вовремя менять масло для смазки редуктора.

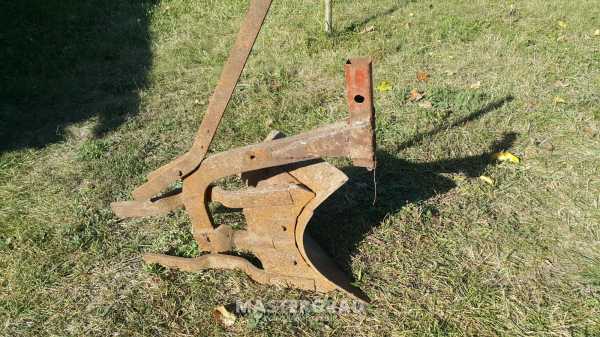

      Плуг к мотоблоку своими руками из конного – как сделать своими руками?


      В отличие от других типов навесного оборудования, конский плуг можно сделать практически полностью из дерева. Единственная металлическая деталь – это лемех, так как деревянный элемент из-за регулярной обработки грунта довольно быстро придет в негодность. Алгоритм изготовления плуга выглядит следующим образом:

      1. Вначале возьмите 2 деревянные брусья, толщиной около 10 см – они послужат для изготовления рукояток. На верхнюю часть рукояток необходимо надеть резиновые накладки;
      2. Рукоятки соедините между собой под прямым углом так, чтобы при вспашке вы смогли крепко ухватить их обеими руками;
      3. Нижние части деталей соедините посредством саморезов;
      4. Возьмите еще один брус, толщиной 20 см. Он должен быть изогнутым так, чтобы верхний и нижний его конец располагались параллельно друг к другу;
      5. К нижнему концу закрепите лемех;
      6. В верхнем конце установите сцепку, которую также можно сделать из небольших деревянных брусков;
      7. Посередине закрепите сдвоенную часть рукояток.

      Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.

      Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.

      o-motoblokah.ru

      Регулировка и настройка плуга для мотоблоков: видео, фото

      Любой владелец своего огорода знает, какого это – вручную вспахивать грядки и дергать сорняки. Чтобы облегчить распашку, используют плуг. Но использовать животную силу или трактор для небольшого участка – дело затратное и неразумное. Для этих целей используют мотоблоки – в основном Нева, МТЗ, Ока, Фермер, Кентавр. Если просто – это двигатель с колесами, на который крепится различное навесное оборудование – от тележек до плугов. Вот о последнем, а точнее о том, как происходит регулировка плуга на мотоблоке, вам подскажет наша пошаговая инструкция.

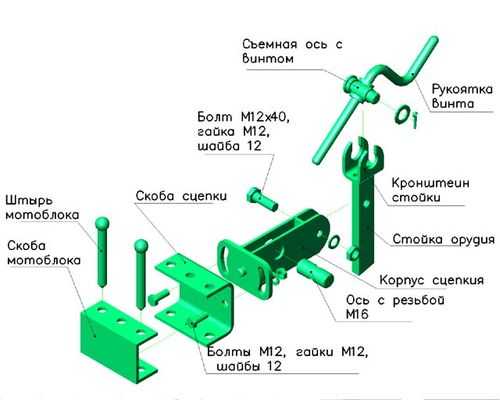

      Установка плуга на мотоблок через сцепку

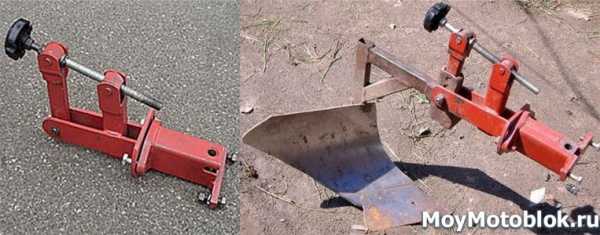

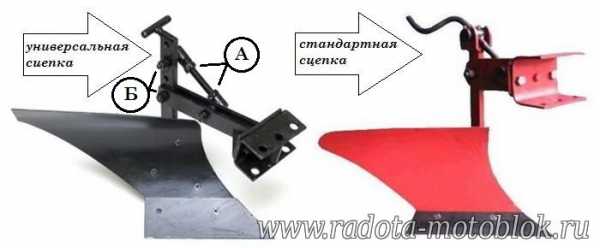

      Сцепка – это то, через что крепится плуг к фаркопу мотоблока. Они существуют двух видов: универсальная и стационарная. Универсальная более предпочтительна для работ, так как позволяет выполнить некоторые более точные настройки.

      Совет: чтобы установка плуга была проще, поставьте мотоблок на подставки, в роли которых могут быть кирпичи, доски или камни.

      Крепление плуга достаточно простое – сцепка для мотоблока занимает свое место на фаркопе и фиксируется одним шквонем.

      Многие думают, что, надежно прикрутив плуг на мотоблок, работа пойдет легче и быстрее. На самом деле все как раз наоборот. За счет того, что во время распашки на плуг действуют силы, направленные перпендикулярно плоскости отвала, идет сопротивление, которое так и норовит увести весь агрегат в сторону. При жестком креплении рабочему приходится прикладывать усилия, буквально вдавливая мотоблок в землю. Поэтому необходимо оставить люфт в горизонтальной плоскости около 5 градусов.

      Глубина вспашки и как ее настроить

      Глубина вспашки – это расстояние, на которое плуг углубляется в землю во время работы. Устанавливать глубину нужно на то расстояние, которое берет штык лопаты. В противном случае могут получиться следующие эффекты:

      • При недостаточной глубине большая часть корней сорняков останутся под землей, что потребует дополнительных усилий для их удаления.
      • Если глубина будет большей, чем нужно, плодородный слой почвы перемешается с тем, что находится под ним, и растения не будут получать должного питания.

      Поэтому необходимо придерживаться золотой середины.

      Глубина настраивается при помощи болтов, которые скрепляют между собой стойку плуга и замок. Соответственно, передвигая плуг вверх-вниз, осуществляется данная настройка.

      Обратите внимание на конструкцию вашего плуга – если в нем имеется только одно болтовое соединение и, соответственно, одно отверстие, регулировка на данной модели невозможна.

      Наклон полевой доски

      Для тех, кто уже имеет опыт вспашки земли мотоблоком, объяснять, что и как делать на этом этапе нет необходимости. Ниже дана информация для ознакомления тем, кто столкнулся с этим занятием впервые.

      Наклон полевой доски, или как его еще называют угол атаки, – наклон уровня плоскости вспашки относительно поверхности. Регулировка происходит посредством винтовой рукояти.

      Порядок действий следующий:

      1. Установите мотоблок с плугом на подставки, которые упоминались в начале статьи.
      2. Выкрутите рукоять регулировки на максимум так, чтобы полевая доска полностью легла на землю, без зазоров.
      3. Начните крутить ручку в обратную сторону до того момента, пока задняя часть не будет находиться над землей на 2-3 сантиметра.

      Если допустить ошибку здесь, то будут последствия:

      • При большом угле атаки плуг превратиться в якорь – мотоблок будет постоянно буксовать и с трудом продвигаться вперед;
      • Если угол будет малым – не будет сниматься нужный слой почвы.

      Проверить, все ли верно, можно будет на этапе распашки – мотоблок не должен упираться или идти слишком легко.

      Первая борозда и угол отвала

      После того, как предыдущие этапы были сделаны, настал черед последней регулировке, чтобы последующая нарезка борозд проходила легко. Для этого мотоблок ставят на краю участка, загоняют плуг в землю и проходят первую борозду. На этом этапе важно сохранять прямую линию, чтобы последующие проходы были также ровными. Здесь может помочь натянутая на колышках нить или другой ориентир.

      На этом этапе лучше всего проверить, как глубоко в землю углубляется плуг – поместите в борозду линейку или рулетку. При необходимости отрегулируйте глубину вспашки.

      Затем одним колесом мотоблок помещается в борозду и плуг ориентируется так, чтобы он был перпендикулярен земле, чтобы сделать это точно, используйте угольник. Если вам неудобно делать это в земле, установите мотоблок на ровную поверхность, подложив под одно колесо подставку, соответствующую глубине борозды. После этого настройка плуга считается завершенной и можно приступать ко второй, третьей борозде.

      Настройка плуга на тяжелых мотоблоках

      В статье рассматривались так называемые легкие мотоблоки, которые в большинстве своем используются на дачах. Но также имеются тяжелые разновидности. Главные их отличия в том, что последние в разы мощнее и более громоздкие. Также на них устанавливаются дизельные двигатели. Такой выбор обусловлен тем, что при одинаковом объеме в рабочем числе оборотов дизель имеет больший крутящий момент, нежели бензиновый двигатель.

      Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что стоит отметить – настройку лучше совершать двум работникам, потому что вес тяжелых мотоблоков порой превышает 200 килограмм.

      Советы и рекомендации

      Первое и, самое главное, что следует отметить – соблюдайте технику безопасности.

      В целом, устройство мотоблока понятное и простое. Но в любом случае, как и за любой другой техникой, за ним нужен уход и своевременное обслуживание и замена расходников. Используйте только качественные запчасти, рекомендованные производителями.

      Чтобы не допустить перемешивания плодородного слоя и тем, что находится под ним, меняйте направление вспашки каждый сезон. В таком случае вы уменьшите вероятность неурожая.

      Купить навеску и прицепное к мотоблоку в интернет-магазинах

      Если на вашем плуге не предусмотрена регулировка по высоте, можно самостоятельно просверлить дополнительное отверстие в стойке. Но следите за тем, чтобы конструкция не утратила свою жесткость.

      Подборка видео



      moymotoblok.ru

      Делаем оборотный плуг для мотоблока, чертежи, фото, регулировка

      Оглавление:

      Как сделать оборотный плуг для мотоблока

      Чтобы понять, что такое оборотный плуг,и  как сделать оборотный плуг для мотоблока, давайте рассмотрим процесс вспашки — обычное переворачивание земли, т.е. то, что было внизу оказывается наверху, и наоборот.

      После прохождения плуга по земле остается борозда, разделяющая площадь на вспаханную и нет. В зависимости от направления, плуг переворачивает землю либо налево, либо направо. Есть минусы при работе на небольших участках земли. Когда пашут в свал, при развороте трактора получается небольшой холмик.

      А когда пашут вразвал — посередине получается борозда. В итоге огород получается неровным. Чтобы этого избежать, при использовании мотоблока или трактора стараются пятиться назад и пахать заново. Но происходит холостой ход, ведь, когда трактор едет в одну сторону, он пашет, а в другую нет. Для решения этой проблемы, были придуманы разные оборотные плуги. Конструкций таких плугов достаточно много, но при их использовании существенно экономится топливо, время и работать становится удобнее.

      Устройство оборотного плуга к мотоблоку

      Рассмотрим устройство оборотного плуга к мотоблоку на конкретном примере.
      Плуг предназначен для крошения и оборота пахотного слоя, и рекомендуется к использованию на почвах, которые уже обрабатывались.

      Основные характеристики плуга

      • Глубина вспашки 20см;
      • Ширина лемеха (захвата) 22 см;
      • Для настройки глубины вспашки в стойке сделаны 3 отверстия;
      • Высота 76 см;
      • Ширина 32 см;
      • Длина 48 см;

      Плуг присоединяется к мотоблоку при помощи соответствующей сцепки.
      Плуг должен быть отрегулирован так, чтобы боковая грань полевой доски при работе располагалась параллельно направлению движения, т.е вдоль стенки борозды. А образованный режущей кромкой лемеха, каблуком и нижней гранью полевой доски опорный треугольник, должен находиться в горизонтальной плоскости.

      Для того, чтобы настроить глубину вспашки, нужно отрегулировать в вертикально-продольной плоскости угол наклона корпуса плуга. Для этого используют дополнительные отверстия в скобе минисцепа и стойке плуга, или же регулировочный винт сцепки.

      Во время работы можно корректировать правильность установки плуга. Конструкция данного оборотного плуга позволяет отваливать слой почвы в одну сторону, как при прямом, так и при обратном ходе. Чтобы сменить корпуса оборотного плуга, достаточно повернуть его на 180°вокруг оси, и зафиксировать в рабочем положении. Прежде чем начать работать с плугом, нужно оснастить его грунтозацепами, для обеспечения надежного сцепления привода агрегата с обрабатываемым грунтом.

      Техника безопасности при работе с оборотным плугом

      Перед началом работы проверьте надежно ли затянуты все резьбовые соединения. Удалите все посторонние предметы с обрабатываемой территории. Во время маневрирования агрегата с установленным плугом, а так же при движении задним ходом, соблюдайте особенную осторожность. Во избежание травм, которые можно получить от выступающих острых углов и кромок, во время работы соблюдайте безопасное расстояние до орудия.

      Используйте защитные перчатки при обслуживании орудия. Если вы закончили работу, нужно произвести очистку плуга. Все детали и резьбовые соединения, которые не имеют лакокрасочного покрытия, нужно обработать смазкой. Хранить плуг необходимо в закрытом помещении.

      Оборотный плуг для мотоблока своими руками чертежи и описание

      Если в данном виде деятельности отсутствует какой-либо опыт, сначала необходимо проконсультироваться со специалистом, чтобы понять основные сложности процесса.

      Каждая разновидность плуга имеет свои особенности конструкции. Наиболее простую конструкцию имеет однокорпусный плуг, и это оптимальный вариант для новичков, которые не имеют в этом деле соответствующих навыков.
      Вверху корпуса оборотного плуга имеется загнутое перо, что позволяет обрабатывать переворачиваемый пласт земли. Поэтому данное изделие оптимально при обработке твердой почвы.

      В процессе изготовления такой конструкции, очень важно соблюдать все инструкции и внимательно соблюдать параметры чертежа. Допущенная малейшая неточность, существенно скажется на характеристиках изделия, и во время эксплуатации негативно проявится в результатах работы.

      Для изготовления плуга нужно использовать сталь толщиной 3-5 мм. Первым изготавливается лемех. Он должен быть съемным. Режущую часть нужно отбить на наковальне и заточить.

      Следующим делают отвал.

      В качестве заготовки используют трубу, диаметром полметра, с толщиной стенок 5 мм. Газовой сваркой по шаблону вырезают заготовку отвала, и подвергают шлифованию болгаркой. После изготовления этих двух деталей, из стали толщиной 2-3 мм изготавливается корпус плуга и собирается конструкция.

      Регулировка и настройка плуга для мотоблока

      После того, как плуг сделан, нужно его настроить. Но перед этим, необходимо настроить мотоблок. После того, как вывезли мотоблок, на поле, обязательно снимаются колеса с резиновыми покрышками, и меняются на колеса, которые оснащены грунтозацепами.

      В противном случае во время вспахивания мотоблок с оборотным плугом начнет буксовать из-за сопротивления грунта. Затем плуг для мотоблока крепится к навесному устройству. Для регулировки устройства гайки на креплении полностью не затягиваются. После чего, используя два металлических штыря, фиксируем агрегат с крепежной серьгой мотоблока. От максимально правильной настройки напрямую зависит качество вспашки.

      Основные этапы регулировки плуга

      Для проведения балансировки, мотоблок устанавливают колесами на специально подготовленные подставки. От высоты этих подставок зависит глубина вспахивания. Для зимней обработки грунта высота подставок составляет 20-25 см, для весенней обработки — примерно 15-20 см.

      Используя регулировочное болты, нужно выставить угол наклона плуга. Следим за тем, чтобы «пятка» плуга сохраняла параллель с поверхностью грунта.
      После закрепления плуга, мотоблок ставится на грунт. Ручки управления выставляются по высоте поясницы пахаря.
      На последнем этапе оцениваем правильность настройки плуга экспериментальным методом.

      Вспахиваем две-три борозды, и определяем глубину среза, дистанцию между гребнями и качество отвала грунта. Если же между бороздами дистанция будет более 10 см, или же они будут перекрываться, то повторяем регулировку.


      Оборотный плуг для мотоблока фото подборка

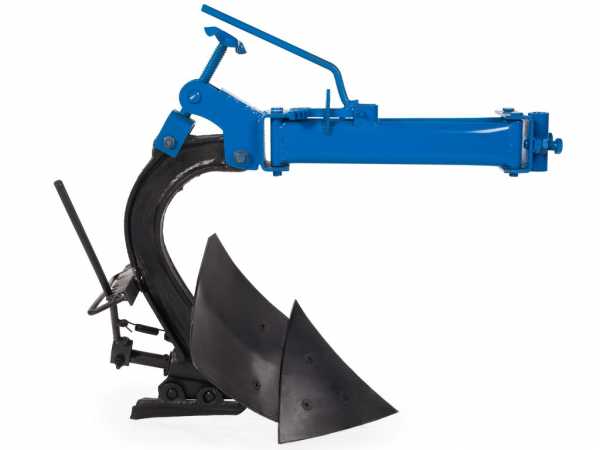

      Фото 1. Оборотный плуг спереди и сзади

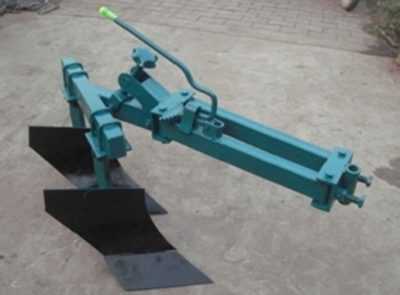

      Фото 2. Пластинчатый оборотный плуг для мотоблока

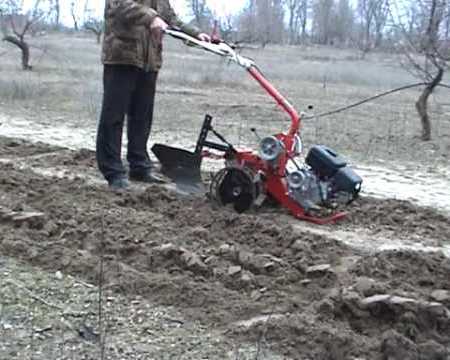

      Фото 3. Оборотный плуг с мотоблоком

      motoblok-kultivator.com

      Регулировка плуга на мотоблоке Нева, Фермер, МТЗ, Салют, Угра

      Необходимо подготовиться к посевным работам или начать подготовку своего дачного участка к зимнему периоду? В этом случае незаменимым помощником станет собственный мотоблок или мотокультиватор, которые отлично смогут вспахать земельный участок. Самое главное в этом деле — настройка и регулировка плуга на мотоблоке. Наши советы помогут сделать это быстро и правильно.

      Плуг на мотоблоке

      Подготовительный процесс

      Одним из часто возникающих вопросов, является вопрос о том, как отрегулировать плуг на мотоблоке Нева или Фермер. Это необходимо сделать для верной и аккуратнейшей пахоты. Сделать это несложно, если придерживаться рекомендаций специалистов.
      Перед началом работ проводится подготовка мотоблока МТЗ, состоящая из нескольких процессов. Вначале необходимо транспортировать мотоблок МТЗ непосредственно к будущему месту пахоты. Перевезти его можно в автомобиле, предварительно разобрав и отложив агрегат и грунтозацепы, так как они пока не потребуются.

      Плуг на мотоблоке

      Если же участок находится неподалеку от вашего дома, то последующие процессы можно осуществлять непосредственно на месте, на ровной поверхности:

      После доставки мотоблока Салют, Угра или другого на рабочее место требуется произвести замену колес для транспортировки на грунтозацепы. Чтобы обеспечить легкость снятия колеса для транспортировки, под сцепку устанавливают специальную подставку;
      Ступицы для установки колеса транспортировки мотоблока заменяются на более длинные ступицы. Это поможет увеличить ширину между грунтозацепами для устойчивости мотоблока в ходе пахотных работ;

      Следующим этапом является крепление грунтозацепов. В правильности установки можно убедиться, проверив чтобы проектор грунтозапов, имеющий вид «елочки», был направлен, как указано на фото, на котором сужение проектора является направлением вперед;

      После установки обоих грунтозацепов подставка убирается и наступает следующий этап работ, заключающийся в подготовке устройства к рабочему процессу.

      Монтаж

      Сборка плуга заключается в монтаже на него сцепки, что требуется для дальнейшего навешивания его на механизм. Состоит он из нескольких этапов:

      Подготовка к рабочему процессу таких необходимых элементов, как сцепка. Плуг и гаечные ключи;
      Чтобы глубина вспашки была оптимальной, необходимо сопоставление ступиц сцепки со средним отверстием стойки и для их соединения применяется крепежный болт;
      Болт для крепежа регулировочного болта устанавливается в отверстие стойки, расположенное сверху, и фиксируется при помощи гайки. Важно следить, чтобы все гайки не были полностью зафиксированы, чтобы при последующих работах их не пришлось ослаблять. После установки сцепки, можно приступить к следующей операции;
      Наступило время навешивания плуга на мотоблок Нева, как показано на фото. Для их соединения используются один или несколько штырей, в зависимости от модели мотоблока. После чего штыри необходимо зафиксировать шплинтами.

      Регулирование

      Данный процесс также состоит из нескольких этапов:

      Регулировка плуга на мотоблоке Фермер начинается с установки мотоблока на подставку, для чего можно подставить под грунтозацепы пару небольших брусочков с сечением 150 х 150 мм. Этой высоты вполне достаточно, чтобы беспрепятственно произвести регулирование аппарата на глубину вспахивания от 15 до 18 см;

      Для удобства проведения работ следует подстелить дощечку или фанеру, что позволит точней провести регулирование уголка наклонения плуга от пятки к носу. Чтобы провести регулировку угла наклона механизма, необходимо поначалу вращать болт регулировки по часовой стрелке, что поднимет пятку кверху, увеличивая глубину вспашки, а затем произвести вращения против часовой стрелки, что опустит пятку плуга, уменьшая глубину вспахивания, как показано на фото;

      Следует выдерживать расстояние между поверхностью почвы и пяткой плуга не больше 5 см, иначе устройство попросту «зароется» в почву. При неверно выверенном угле наклонения агрегат значительно уменьшится качество вспашки, а вот нагрузка на руки водителя и двигатель механизма увеличится. Закончив регулировку, нужно затянуть гаечным ключом крепежи и сцепки;
      Используя рулетку нужно проверить зазор между поверхностью и редуктором механизма. Зазор не должен быть более 20 см.

      Вспашка участка

      Настройка плуга на мотоблоке дело очень важное, поэтому перед работой надо провести контрольное вспахивание, что даст возможность оценить регулирование. Этот процесс включает в себя такие этапы:

      Оценка бороздной глубины и качества отвала;
      Оценка плугового хода в борозде;
      Оценка мотоблочной нагрузки;
      Оценка нагрузки на руки.

      Только после полной проверки можно начинать основную работу. Если же хотя бы один фактор не соответствует требованиям, то потребуется повторная регулировка механизма. Сам процесс вспашки состоит из следующих процессов:

      Для окончательной вспашки установите минитрактор на краю поля, где планируете сделать борозду.

      Руль располагайте параллельно земле. Не стоит сильно давить на руль и толкать мотоблок при работе, он все сделает сам. Главное не переставать удерживать руль параллельно почве, чтобы механизм не погрузился в почву или не поднялся вверх;

      Закончив делать начальную борозду, проведите контроль ее глубины от дна борозды до гребня. Если глубина вспахивания равна от 15 до 18 см, то можно начинать основной процесс.

      Подведем итоги

      Очень важно знать, как настроить плуг на мотоблоке, что позволит правильно произвести все требуемые работы. Верная регулировка является залогом качества процесса. После окончания работ не забудьте очистить механизм, открепить плуг с мотоблока и сложить до последующего раза.

      fermerteh.ru

      Как пахать мотоблоком. Регулировка плуга мотоблока

      Давайте остановимся на рассмотрении таких вопросов работы с мотоблоком, как:

      1. Подготовка мотоблока к вспашке почвы на вашем земельном участке
      2. Сборка плуга и навеска плуга на мотоблок
      3. Регулировка плуга мотоблока для вспашки почвы
      4. Как пахать мотоблоком.

      В нижней части статьи, вы можете просмотреть видео на данную тематику. Приятного просмотра!

      Подготовка мотоблока к пахоте

      фото 1

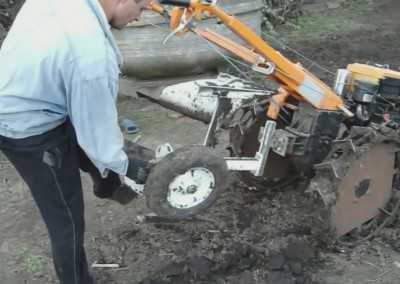

      Вспашка мотоблоком может проводиться только с применением грунтозацепов, так как нагрузка на мотоблок при выполнении пахоты вырастает в разы, а применение грунтозацепов значительно облегчает этот процесс. Первым делом вы снимаете транспортные колеса и ступицы, на которые крепятся транспортные колеса мотоблока. Приобрести мотоблоки мтз вы сможете на сайте pro-motobloki.ru.


      После того, как транспортные колеса и ступицы сняты, устанавливаете на ось привода мотоблока другие ступицы, которые идут в комплекте с мотоблоком и предназначены для установки на них грунтозацепов. Ступицы для установки грунтозацепов длиннее, что увеличивает ширину колеи мотоблока и обеспечивает тем самым его устойчивость при вспашке почвы.



      Ступицы соединяются с валом привода с помощью шпилек, и фиксируются шплинтами, после на ступицы устанавливаются грунтозацепы.

      Сборка плуга и навеска плуга на мотоблок

      Плуг и сцепка – это две основные составляющие, которые вам необходимы для выполнения вспашки почвы. Для этого необходимо собрать плуг и сцепку в одно целое, чтобы установить плуг на мотоблок и отрегулировать его для пахоты.

      Фото 2

      Плуг крепится к мотоблоку с помощью сцепки. Так как сцепки имеют различную модификацию и у каждой модели есть свои отличия, то в некоторых случаях придется провести предварительную работу по установке сцепки на плуг. Когда сцепка установлена на плуг, приступаем к навеске плуга на мотоблок.

      Примечание:

      Крепление плуга к мотоблоку через универсальную сцепку обеспечивает надежное крепление плуга к фаркопу мотоблока, а так же позволяет выполнять ряд точных регулировок плуга для вспашки почвы.

      Виды сцепок для мотоблока

      фото 3

      Если мы с вами используем универсальную сцепку, как показано на фото 3, то рекомендую не фиксировать регулировочный винт, контргайки (А) оставляем ослабленными, так же ослабляем контргайки (Б) фиксирующие сцепку к стойке плуга. Теперь мы с вами можем приступать к регулировке плуга.

      Регулировка плуга мотоблока

      Регулировка плуга мотоблока включает в себя следующее – регулировка заглубления плуга, регулировка угла наклона отвала плуга и регулировка угла наклона полевой доски, относительно носа лемеха. Поговорим сначала о том, как устроен плуг мотоблока.


      Устройство плуга для мотоблока

      фото 4

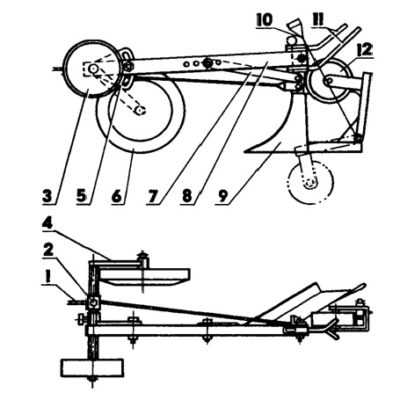

      На фото 4, мы с вами можем видеть устройство стандартного плуга для мотоблока. В некоторых случаях плуги имеют некоторые отличия, но в основном большинство плугов для мотоблоков имеют именно такое устройство.

      Сначала мы с вами выполним регулировку плуга для глубины вспашки. Для этого нам с вами потребуются две подставки высотой 12-20 см, высота подставок зависит от того на какую глубину мы с вами будем перепахивать наш земельный участок. Если глубина пахоты будет 15-18 см, то нужны подставки высотой 15 см, если глубина вспашки будет 20-23 см, то соответственно берем подставки высотой 20 см.

      Примечание:
      В качестве подставок можно использовать кирпичи или бруски.

      Первый этап регулировки плуга и нарезка борозд

      фото 5

      Выбрав подходящие нам подставки, укладываем их на ровную поверхность почвы на расстоянии друг от друга равным ширине колеи между грунтозацепами, после чего устанавливаем на них мотоблок. Плуг должен касаться поверхности почвы полевой доской по всей ее длине. Как показано на фото 5, стойка плуга должна быть параллельна внутреннему торцу грунтозацепа и строго перпендикулярна поверхности почвы.


      фото 6


      Следующий этап регулировки плуга, это угол наклона полевой доски. Важно выдерживать высоту подъема пятки плуга (полевой доски) относительно носа плуга (лемеха), как показано на фото 6 это расстояние не должно превышать 30 мм (спичечный коробок), в противном случае плуг будет зарываться в почву и качество вспашки сильно ухудшиться или у мотоблока не хватит тягового усилия и двигатель перегреется и заглохнет.



      На фото 6 (справа) показан пример, как мы с вами можем выполнить регулировку угла наклона полевой доски с помощью регулировочного винта. Контргайки А и Б должны быть полностью ослаблены, вращая винт по часовой стрелке мы тем самым будем увеличивать высоту подъема пятки плуга относительно носа и наоборот. После выполнения этой регулировки необходимо с помощью гаечного ключа затянуть гайки А и Б.


      фото 7


      После регулировки плуга убираем подставки из-под грунтозацепов мотоблока и по заранее визуально намеченной линии проходим мотоблоком нарезая плугом первую пропашную борозду. Важно чтобы первая пропашная борозда была максимально ровной.


      Примечание:

      Пропашных борозд может быть одна, две или более, все зависит от типа вспашки. Например, при вспашке в "свал" , нам потребуется сделать две пропашные полосы по центру участка (левую и правую), и после это снова вернуться к регулировке плуга.

      Второй этап регулировки плуга и вспашка

      фото 8


      После того как мы с вами нарезали пропашные борозды, переходим ко второму этапу регулировки плуга мотоблока. Берем одну подставку и подкладываем ее под левый грунтозацеп (фото 8). После этого нам необходимо изменить угол наклона отвала, так чтобы плуг как и в первом случае располагался перпендикулярно поверхности почвы.


      Для изменения угла наклона отвала плуга необходимо ослабить гайки крепления плуга к фаркопу мотоблока (на сноске указано стрелкой) и повернуть плуг, чтобы он принял положение как показано на фото 8.


      фото 9


      Закончив регулировку плуга, убираем подставку из-под левого грунтозацепа и выкатываем мотоблок к месту вспашки, правый грунтозацеп должен располагаться в пропашной борозде (фото 9, слева).

      Включаем первую (пониженную) передачу, начинаем движение мотоблока, так чтобы правый грунтозацеп двигался строго в пропашной борозде. При этом мотоблок у нас наклонен в правую сторону, но плуг во время движения располагается стойкой перпендикулярно поверхности почвы (фото 9, справа). И так продолжаем перепахивать весь участок.




      Мотоблок при правильной регулировке плуга двигается без рывков, двигатель работает в оптимальном режиме, плуг не зарывается в почву носом лемеха. Из-под отвала плуга почва при переворачивании перекрывает край предыдущей борозды.



      Внимание! На видео пока представлен только первый этап регулировки плуга мотоблока, пробное видео, эта регулировка плуга предназначена только для прохождения пропашных борозд.

      Видео: Как пахать мотоблоком (этап № I)

      Популярные тематические статьи:


      www.radota-motoblok.ru

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
