Армирование ленточного фундамента — правила, схемы, инструкции!
Армирование ленточного фундамента значительно увеличивает его характеристики по прочности, позволяет создавать устойчивые конструкции при одновременном уменьшении веса.
Армирование ленточного фундамента
Расчеты арматуры и схемы армирования выполняются согласно положениям действующего СНиПа 52-01-2003. Документ имеет подробные требования к расчетам, дает сноски на нормативные документы и своды правил.
СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Файл для скачивания
СНиП 52-01-2003
Ленточный фундамент должен отвечать выдвигаемым требованиям по долговечности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.
Содержание материала
- 1 Требования к бетону
- 2 Требования к арматуре
- 3 Требования к армированию
- 3. 1 Цены на арматурную сетку
- 3.2 Видео – Ручной станок для гибки арматуры, видеоинструкция
- 3.3 Видео – Как гнуть арматуру. Работа на самодельном станке
- 4 Расчет количества и диаметра арматуры
- 5 Правила армирования ленточного фундамента
- 5.1 Цены на вязальную проволоку
- 6 Как вязать арматурную сетку самостоятельно
- 7 Вязание арматуры при помощи специального приспособления
- 7.1 Видео – Как вязать арматуру при помощи приспособления
- 8 Как вязать армированную сетку в траншее
- 9 Сваривание арматуры для армирования
- 10 Практические советы
- 10.1 Видео – Армирование монолитных ленточных фундаментов неглубокого заложения
- 10.2 Видео – Армирование фундамента своими руками
Требования к бетону
Главными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb,n), растяжению (Rbt,n) и поперечному излому. В зависимости от нормативных стандартных показателей бетона подбирается его конкретная марка и класс. С учетом ответственности конструкции могут использоваться поправочные коэффициенты надежности, которые колеблются от 1,0 до 1,5.
Эпюра изгибающих моментов
Требования к арматуре
Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.
Строительная арматура
Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.
Таблица классов арматуры и марок стали
Тип профиля | Класс | Диаметр, мм | Марка стали |
---|---|---|---|
Гладкий профиль | А1 (А240) | 6-40 | Ст3кп, Ст3пс, Ст3сп |
Периодический профиль | А2 (А300) | 10-40, 40-80 | Ст5сп, Ст5пс, 18Г2С |
Периодический профиль | А3 (А400) | 6-40, 6-22 | 35ГС, 35Г2С, 32Г2Рпс |
Периодический профиль | А4 (А600) | 10-18 (6-8), 10-32 (36-40) | 80С, 20ХГ2Ц |
Периодический профиль | А5 (А800) | 10-32 (6-8), (36-40) | 23Х2Г2Т |
Периодический профиль | А6 (А1000) | 10-22 | 22Х2Г2АЮ, 22Х2Г2Р |
Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.
- ГОСТ 27751 (страница 1)
- ГОСТ 27751 (страница 2)
- ГОСТ 27751 (страница 3)
- ГОСТ 27751 (страница 4)
- ГОСТ 27751 (страница 5)
- ГОСТ 27751 (страница 6)
- ГОСТ 27751 (страница 7)
К первой группе отнесены состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:
- расчеты по появлению первичных трещин на поверхности ленточного фундамента;
- расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
- расчеты по линейным деформациям ленточных фундаментов.
К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.
Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.
Требования к армированию
Арматурный каркас – фото
- Требования к размерам железобетонной конструкции. Геометрические размеры фундамента не должны препятствовать правильному пространственному размещению арматуры.
- Защитный слой должен обеспечивать совместное сопротивление нагрузкам арматуры и бетона, предохранять от воздействия внешней среды и обеспечивать устойчивость конструкции.
- Минимальное расстояние между отдельными стержнями арматуры должно гарантировать совместную работу ее с бетоном, позволять правильно стыковать и обеспечивать правильную технологическую заливку бетона.

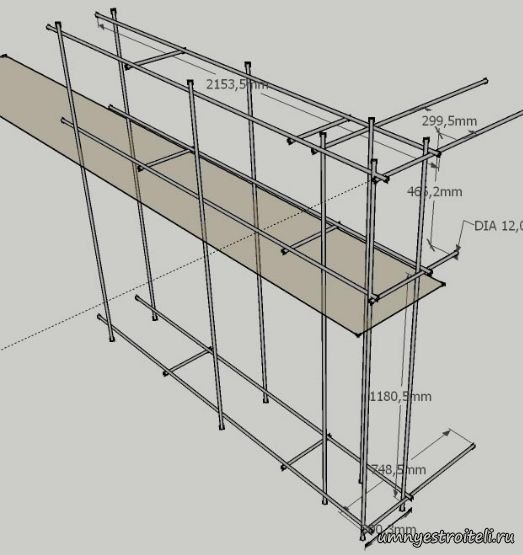

Схема ленточного армированного фундамента
Для армирования можно использовать только качественную арматуру, вязание сеток выполняется с учетом расчетных проектных показателей. Отклонения от значений не могут выходить за поля допусков, регламентируемых СНиП 3.03.01. Специальные строительные мероприятия должны обеспечивать надежную фиксацию арматурной сетки согласно существующим правилам.
Арматурный каркас для ленточного фундамента
СНиП 3.03.01-87. Несущие и ограждающие конструкции. Строительные нормы и правила. Файл для скачивания
СНиП 3.03. 01
Во время загиба арматуры нужно пользоваться специальными приспособлениями, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик строительной арматуры.
Цены на арматурную сетку
арматурная сетка
Видео – Ручной станок для гибки арматуры, видеоинструкция
Видео – Как гнуть арматуру. Работа на самодельном станке
Арматура вставляется в опалубку, изготовление опалубки следует выполнять с учетом требований ГОСТа 25781 и ГОСТа 23478.
ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Файл для скачивания
ГОСТ 25781
Опалубка для возведения монолитных бетонных и железобетонных конструкций. Классификация и общие технические требования
ГОСТ 23478
Расчет количества и диаметра арматуры
Для ленточного фундамента бань применяется строительная арматура с периодическим профилем Ø 6÷12 мм.
Арматура периодического профиля Ø 10 мм
Действующие государственные нормативные акты регламентируют минимальное количество прутков в бетоне для придания ему максимальных характеристик прочности. Минимальное общее сечение продольных прутков арматуры не может составлять ≤ 0,1% площади сечения ленты фундамента. К примеру, если ленточный фундамент имеет сечение 12000×500 мм (площадь сечения равняется 600000 мм2), то общая площадь всех продольных прутков должна составлять не менее 600000×0,01%=600 мм2. На практике застройщики редко выдерживают этот показатель, учитывается еще и вес бани, характер грунтов и конкретная марка бетона. Эта расчетная величина может считаться ориентировочной, отклонения от рекомендованных значений не должно превышать ≈20% в меньшую сторону.
Количество арматуры вычисляют математически
Для расчета количества арматуры нужно знать площадь сечения ленты фундамента и площадь сечения арматурного прутка. Для облегчения выполнения подсчетов предлагаем вашему вниманию готовую таблицу.
[adrotate group=»5″]
Число стержней | |||||||||
---|---|---|---|---|---|---|---|---|---|
Диаметр, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
6 | 28,3 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 |
8 | 50,3 | 101 | 151 | 201 | 251 | 302 | 352 | 402 | 453 |
10 | 76,5 | 157 | 236 | 314 | 393 | 471 | 550 | 628 | 707 |
12 | 113 | 226 | 339 | 452 | 565 | 679 | 792 | 905 | 1018 |
14 | 154 | 308 | 462 | 616 | 769 | 923 | 1077 | 11231 | 1385 |
16 | 201 | 402 | 603 | 804 | 1005 | 1206 | 1407 | 1608 | 1810 |
18 | 254,5 | 509 | 763 | 1018 | 1272 | 1527 | 1781 | 2036 | 2290 |
20 | 314,2 | 628 | 942 | 1256 | 1571 | 1885 | 2199 | 2513 | 2828 |
Теперь расчеты существенно облегчаются. К примеру, для армирования ленточного фундамента вы используете восемь рядов арматуры диаметром 10 мм. Согласно таблице общая площадь стержней равняется 628 мм. Такой каркас может работать с бетонной лентой глубиной 120 см и шириной 50 см. Несколько лишних квадратных миллиметров можно не принимать во внимание, они будут дополнительной страховкой на случай нарушения технологии вязки или изготовления некачественного бетона.
Кроме этих показателей нужно определиться с диаметрами стержней для фундаментов. Эти показатели зависят от многих составляющих, для упрощенных расчетов можно пользоваться предлагаемой таблицей.
Допустимые диаметры арматуры
При помощи этой таблицы можно без проблем подобрать рекомендуемый диаметр арматуры для ленточного фундамента.
Правила армирования ленточного фундамента
Существует несколько схем вязки арматуры, каждый застройщик может пользоваться наиболее удобной для себя. Выбор схемы нужно осуществлять с учетом размеров фундамента и его несущих характеристик.
Схемы вязки арматуры
Арматуру можно вязать отдельно, а потом готовые элементы конструкции опускать в траншею фундамента и соединять между собой, а можно сразу вязать в траншее. Оба способа почти равноценные, но есть небольшая разница. На земле все главные прямолинейные элементы можно делать самостоятельно, при работе в траншее обязателен помощник. Для вязки нужно изготовить специальный крючок, соединение выполняется мягкой проволокой диаметром ≈0,5 мм.
Вязка крючком арматуры
Вязка арматуры крючком
В некоторых статьях можно встретить советы во время вязки пользоваться ручной электрической дрелью – не обращайте на них внимания. Так могут писать те, кто понятия не имеет о работе.
Дрель с крючком
Во-первых, от дрели рука устанет намного больше и быстрее, чем от легкого крючка. Во-вторых, под ногами всегда будут путаться кабели, цепляться за торцы арматуры и т. д. В-третьих, не на всех строительных участках есть электрическая энергия. И, в-четвертых, у вас узлы из проволоки постоянно будут или недотянутыми или разорванными.
Для вязки арматуры применяется тонкая мягкая и проволока, а она имеет низкую прочность. Проволоку хорошо натягивайте, прочное связывание должно происходить за два–три оборота крючка. В противном случае намного понижается производительность труда и увеличивается утомляемость. Еще есть варианты сваривания арматуры, о них мы поговорим в следующем разделе статьи.
- Проволока для вязки арматуры
- Узел
- Заводской крючок для вязания арматуры
- Самодельный крючок для вязки арматуры
Цены на вязальную проволоку
вязальная проволока
Как вязать арматурную сетку самостоятельно
Мы уже выше говорили, что таким способом можно вязать арматуру на земле. Изготавливаются только прямолинейные участки сетки, углы привязываются уже после их опускания в траншею.
Шаг 1. Подготовьте куски арматуры. Стандартная длина прутков шесть метров, по возможности трогать их не нужно. Если вы опасаетесь, что с такой диной будет сложно работать – разрежьте их пополам.
Резка арматуры
Мы советуем начинать вязать арматуру для самого короткого участка ленточного фундамента, это даст возможность приобрести небольшой опыт и уже более уверенно справляться с длинными прутками. Резать их не рекомендуется, это увеличивает расход металла и понижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.
Арматура должна со всех сторон заливаться бетоном толщиной не менее 5 сантиметров. Это исходные условия. С учетом таких показателей чистые размеры арматурного каркаса должны составлять по высоте не более 110 см (минус 5 см с каждой стороны) и по ширине 30 см (минус 5 см с каждой стороны). Для вязки нужно прибавить по два сантиметра с каждой стороны на нахлест. Значит, заготовки для горизонтальных перемычек должны иметь длину 34 см, заготовки для вертикальных перемычек должны иметь длину 144 см. Но таким высоким каркас делать не стоит, достаточно иметь высоту 80 см.
Как правильно вязать арматуру
Шаг 2. Выберите ровную площадку, положите два длинных прутка, подровняйте их торцы.
Шаг 3. На расстоянии ≈ 20 см от торцов привяжите по обеим крайним сторонам горизонтальные распорки. Для вязки нужна проволока длиной примерно 20 сантиметров. Сложите ее вдвое, просуньте под местом связывания и затяните проволоку обыкновенным прокручиванием вязального крючка. Не переусердствуйте с усилием, проволока может не выдержать. Величина усилий скручивания определяется опытным путем.
Шаг 3. На расстоянии приблизительно 50 сантиметров привязывайте по очереди все оставшиеся горизонтальные распорки. Все готово – отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас получилась верхняя и нижняя часть, теперь нужно скрепить их вместе.
Шаг 4. Далее следует приспособить упоры для двух частей сетки, упереть их можно к любому предмету. Главное, чтобы связанные элементы занимали устойчивое боковое положение, расстояние между ними должно равняться высоте вязаной арматуры.
Вязка армокаркаса
Шаг 5. По торцам привязать по две вертикальные распорки, размеры вы уже знаете. Когда каркас стал уже более-менее напоминать готовое изделие – привязывайте все остальные куски. Не спешите, проверяйте все размеры. Хотя у вас заготовки и одинаковой длины, проверка размеров не повредит.
Шаг 6. По такому же алгоритму нужно на земле связать все прямые участки каркаса.
Шаг 7. Положите на дно траншеи фундамента подкладки высотой не менее пяти сантиметров, на них будут лежать нижние прутки сетки. Поставьте боковые подпорки, выставьте сетку в правильном положении.

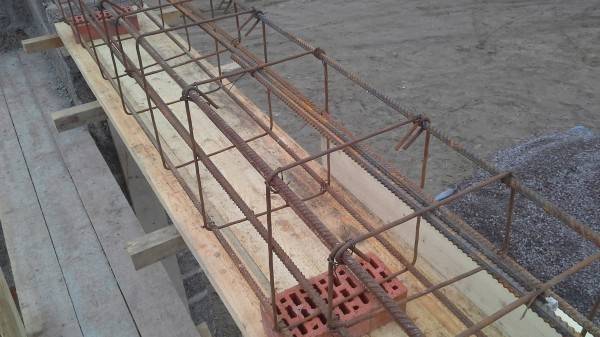

Армирование (каркас установлен в опалубку)
Шаг 8. Снимите размеры непровязанных углов и стыков, заготовьте куски арматуры для соединения каркаса в единую конструкцию. Имейте в виду, что нахлест торцов арматуры должен быть не менее пятидесяти диаметров прутка.
Шаг 9. Привяжите нижний поворот, затем вертикальные стойки и к ним верхний. Проверьте расстояние армирования ко всем поверхностям опалубки.
Вязание арматуры в углах
Армирование готово, можно начинать заливку фундамента бетоном.
Вязание арматуры при помощи специального приспособления
Для изготовления приспособления вам понадобится несколько досок толщиной примерно 20 мм, качество пиломатериалов может быть произвольным. Изготовить шаблон нетрудно, а работу он упростит значительно.
[adrotate group=»5″]
Шаг 1. Отрежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите, чтобы разметка расстояния между рейками была одинаковой, в противном случае не будет вертикального положения соединительных элементов.
Шаг 2. Сделайте две вертикальные подпорки, высота подпорок должна отвечать высоте арматурной сетки. Подпорки должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по вязке нужно проводить на ровной площадке. Проверьте устойчивость собранного приспособление, исключите вероятность его опрокидывания вовремя производства работ.
Шаг 3. Поставьте ноги упоров на две сбитые доски, две верхние доски установите на верхнюю полку упоров. Зафиксируйте их положение любым способом.
Схема вязки арматуры при помощи хомутов
У вас получился макет арматурной сетки, теперь работы можно выполнять быстро и без посторонней помощи. Установите на размеченные места подготовленные вертикальные распорки арматуры, предварительно при помощи гвоздей временно зафиксируйте их положение. На каждую горизонтальную металлическую перемычку поставьте пруток арматуры. Такую операцию следует повторить по всем сторонам каркаса. Проверьте их положение еще раз. Все правильно – берите проволоку и крючок и начинайте вязать. Приспособление целесообразно делать, если у вас есть много одинаковых участков сетки из арматуры.
Видео – Как вязать арматуру при помощи приспособления
youtube.com/embed/Oexly0vJ0p8?wmode=transparent» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Как вязать армированную сетку в траншее
Работать в траншее намного сложнее из-за стесненных условий. Нужно хорошо продумать схему вязания отдельных элементов, чтобы не пришлось потом ползать между прутками арматуры. Кроме того, самостоятельно связать сетку не получится, нужно работать с помощником.
Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они приподнимут металл от земли и позволят бетону со всех сторон закрыть арматуру. Расстояние между камнями должно равняться ширине сетки.
На фото – фиксатор для армокаркаса
Шаг 2. На камни нужно класть продольные прутки. Горизонтальные и вертикальные прутья должны уже быть порезаны по размерам, как их мерить мы уже рассказывали.
Шаг 3. Начинайте формировать скелет каркаса с одной стороны фундамента. Если вы предварительно привяжете к лежащим пруткам горизонтальные распорки, то работать будет легче. Помощник должен придерживать концы прутков до тех пор, пока они не зафиксируются в нужном положении.

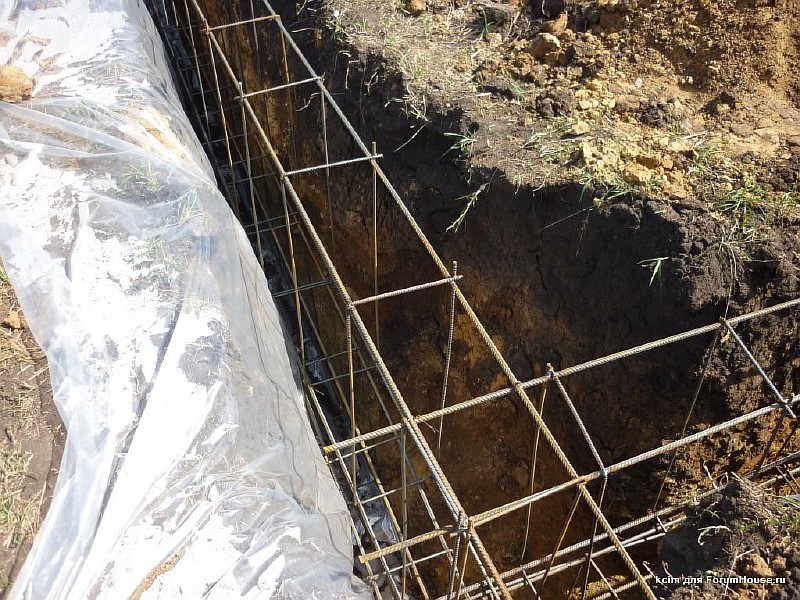

Работ по армированию
Шаг 4. По очереди продолжайте вязать арматуру, расстояние между распорками должно составлять приблизительно пятьдесят сантиметров.
Шаг 5. По такому же алгоритму свяжите арматуру на всех прямолинейных участках фундаментной ленты.
Шаг 6. Проверьте размеры и пространственное положение каркаса, при необходимости нужно поправить положение и исключить прикосновения металлических частей к опалубке.

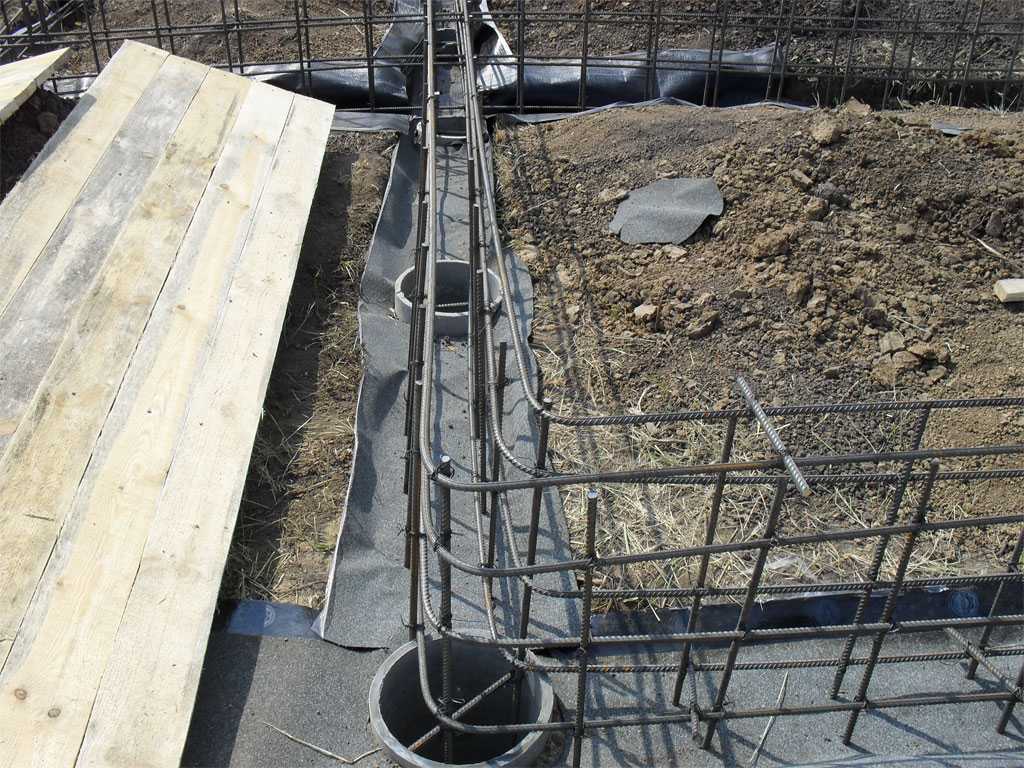

Армировка фундамента

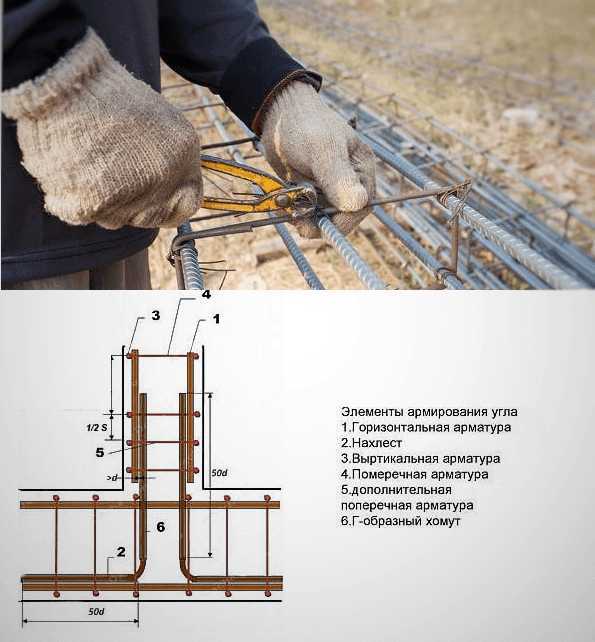

Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания в углах, вы можете для себя придумать проще. Главное, чтобы соблюдалась длина нахлестов. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия держат вертикальные прутки строительной арматуры, не забывайте их устанавливать. Для гарантии для этих целей можно использовать арматуру с большим диаметром.
- Усиление углов арматурного каркаса
- Схемы армирования
Сваривание арматуры для армирования
Нужно знать, что любая сварка ухудшает физические характеристики прочности арматуры, использовать этот метод следует только в крайних случаях.
Сваривание арматуры для армирования
Если все же приходится использовать сварку, то делайте все возможное, чтобы в одном месте накладывать минимальное количество швов, сдвиньте на несколько сантиметров шаг фиксации горизонтальных и вертикальных упоров. Во время сваривания точно выдерживайте оптимальные показатели силы тока и диаметр электродов. Металл в местах наложение шва не должен перегреваться.
Сварка арматуры – фото
И самое важное – для сваривания пригодна только специальная арматура, марки такой арматуры обозначаются буквой «С». Кстати, эта арматура существенно дороже обыкновенной.
Схема армирования ленточного фундамента
Практические советы
Есть несколько способов, с помощью которых можно ускорить и облегчить процесс вязки и при этом улучшить качество конструкции и уменьшить расход материалов.
Для распорок согните арматуру в виде буквы «П». Для этого можно за пару часов сделать элементарный станок, а пригодится он не только для гибки прутков. Для начала нужно согнуть один образец, проверить его размеры и только потом, используя образец в качестве шаблона, заготовить все соединения. Такие распорки намного легче вязать, они сразу держат нужный размер конструкции. Еще один плюс – сокращается расход дорогостоящего материала. На первый взгляд, экономия кажется несущественной, максимум десять сантиметров на одном соединении. Но если умножить десять сантиметров на количество штук и на цену арматуры, то получится очень «приятная» сумма.
Самодельный станок для гибки арматуры
Гнутая арматурная сетка
Для распорок можно использовать арматуру меньшего диаметра и необязательно дорогую строительную периодического профиля. Подойдут даже металлические прутки или катанка соответствующего диаметра.
Если у вас нет никакого опыта выполнения подобных работ, то лучше самостоятельно ее не делать. Наличие помощника намного облегчает процесс и делает его более безопасным.
По цене армированный фундамент значительно дороже обыкновенного, применяйте этот метод усиления архитектурных конструкций в крайних случаях. Есть много более дешевых способов для увеличения несущих характеристик ленточного фундамента. Правда, они не всегда могут использоваться, все зависит от особенностей проекта бани, характеристик грунтов и ландшафта.
- Армирование ленточного фундамента. Использована несъемная опалубка
- Армирование следует производить во всех частях фундамента, даже в средних перемычках для межкомнатных перегородок
Несколько слов можно сказать о предварительно нагруженном армировании. Это сложный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества арматуры. Сущность метода состоит в предварительном нагружении прутков усилиями противоположными тем, которые будут действовать на конструкцию во время эксплуатации фундамента. К примеру, если пруток будет работать на растяжение, то его предварительно сжимают и т. д.
[adrotate group=»5″]
Видео – Армирование монолитных ленточных фундаментов неглубокого заложения
Видео – Армирование фундамента своими руками
Как правильно вязать арматуру для ленточного фундамента
Содержание
- Укладка и вязание арматуры
- Инструменты для вязания арматуры на фундамент
- Схема вязания арматуры для ленточного фундамента
- Другие способы соединения арматуры
- Как вязать пластиковую арматуру
Ленточный фундамент часто используется в качестве основы для сооружений. Это замкнутый контур, напоминающий железобетонную ленту, который устанавливается по периметру несущих стен здания. Такой фундамент оптимизирует нагрузку на основание, распределяя ее по всей площади дома, что повышает сопротивление здания к проседанию и препятствует его перекосу.
Такая конструкция позволяет создавать различные здания, включая деревянные дома и монолитные сооружения из бетона. Кроме того, для нее требуется гораздо меньше материалов и подготовительных работ, что позволяет сэкономить на строительстве, но для качественного основания, необходимо хорошее армирование лент, которое производится с помощью связной арматуры.
Укладка и вязание арматуры
Для создания и укрепления ленточного фундамента используется обычная арматура, скрепленная между собой в одну конструкцию. Основная нагрузка приходится на нее, что увеличивает срок жизни фундамента.
Для работы необходимо выбрать правильную арматуру. Для этого подойдет материал с индикатором K — устойчивый к коррозии. Используют и индикатор C, но он рассчитан на соединение путем сварки.
Внимание! Арматуру без индикатора лучше вовсе не брать.
Перед тем как вязать арматуру для фундамента, необходимо выбрать способ ее соединения. Зачастую используют вязание, что позволяет скрепить части с помощью обычной проволоки. Для этого используют три соединителя:
- проволоку;
- пластиковые хомуты;
- пластиковые хомуты с металлической сердцевиной.
Чаще всего используют проволоку, ведь это надежный и проверенный вариант. Но пластиковые хомуты более удобны, быстрее крепятся и не требуют инструментов. Их единственный недостаток — плохая фиксация, но он проявляется лишь при нагрузке на каркас перед заливкой. После застывания бетона пластиковые хомуты не уступают по свойствам проволоке.
Совет! Можно использовать хомуты с металлической сердцевиной. Они комбинируют преимущества обоих вариантов, являясь прочным соединением для армирования.
После выбора арматуры и соединителя нужно определиться со способом вязания, который зависит от инструмента.
Инструменты для вязания арматуры на фундамент
Так как правильно вязать арматуру на фундамент вручную достаточно сложно, для этого используют инструменты. Они позволяют ускорить процесс и существенно улучшить качество креплений. Хороший инструмент обеспечит быстрое армирование ленточного фундамента.
Среди основных инструментов для вязки арматуры используют:
- вязальный крючок;
- дрель с насадкой;
- вязальный пистолет;
- самодельный крючок.
Иногда используют пластиковые фиксаторы (бобышки), но они неудобны в работе и требуют готового основания. Все инструменты действуют по схожему принципу, используясь для «смотки» проволоки после ее вязания. Отличается лишь вязальный пистолет, который самостоятельно захватывает конструкцию и обвязывает ее.
Однако ленточный фундамент неудобно вязать с помощью него, так как область работы мала.
Практичным и универсальным вариантом является вязальный крючок. Это профессиональный инструмент для соединений, который можно использовать везде. Он компактный и может использоваться при вязке арматуры в ленточном фундаменте. Самодельный крючок копирует его, являясь обычным крючком на рукоятке.
Для ускорения процесса используется дрель с насадкой. Она быстро проводит смотку соединений до упора, надежно закрепляя конструкцию. Правда, если инструмент большой, то он будет неудобен при вязке ленточного каркаса.
Совет! Такую дрель можно сделать самостоятельно. Для этого подойдет насадка в виде крючка и обычный шуруповерт.
Принцип работы всех инструментов схож — смотка проволоки на каркасе. Поэтому выбор зависит от личных предпочтений и на результат не влияет.
Схема вязания арматуры для ленточного фундамента
Вязать арматурный фундамент вручную достаточно просто. Перед этим нужно правильно установить каркас. Для этого подойдет следующая схема ленточного каркаса:
Количество поясов армирования зависит от длины и высоты ленточного фундамента. Если конструкция проста, то дополнительные прутья в одном поясе отсутствуют, схема превращается в обычный куб с восемью креплениями в сегменте. N и L отвечают за расстояние, через какое вязать арматуру на фундамент. Зачастую это 100-300 миллиметров, что зависит от нагрузки на конструкцию. Высоту сегмента делают такой же, а ширину — около 300 миллиметров. При необходимости можно добавить дополнительные линии арматуры, как сделано на рисунке.
Схема вязания арматуры проста и состоит из нескольких шагов:
- берется кусок проволоки длиной 25-30 см;
- складывается вдвое;
- подводим под соединение прутьев цельной стороной;
- петля цепляется крючком и полностью огибает арматуру;
- после этого свободный конец кладется на крючок, начинается смотка;
- крючок нужно вертеть по часовой стрелке до упора;
- после завершения крючок вынимается, соединение готово.
Важно! Не стоит сильно закручивать проволоку, ведь она может лопнуть.
Путь петли для вязки ленточного фундамента можно увидеть на этой схеме, где единицей отмечены действия до 5 шага, а остальные — двойкой.
Наличие шуруповерта с насадкой упрощает смотку проволоки, а вязальный пистолет самостоятельно проводит весь процесс.
Другие способы соединения арматуры
Для соединения каркаса в ленточном фундаменте используют и другие способы помимо вязки. Это хомуты из пластика, которые ранее упоминались, а также сварка. Их использование имеет ряд преимуществ, но многие предпочитают обычную проволоку. И этому есть причина.
Хомуты из пластика — удобный и простой способ соединения конструкции. Он быстро закрепляется, не требует инструментов и не уступает в надежности после затвердевания бетона. Но у него есть недостатки:
- цена;
- слабость соединения до заливки бетоном;
- неустойчивость к температурам.
Такое соединение дорогостоящее, а его надежность сомнительна до заливки бетоном. При небольших нагрузках арматуру может попросту повести, испортив всю работу до этого. Низкие температуры для хомута губительны, надежность соединений падает при небольших морозах. Поэтому его лучше использовать для быстрых и простых конструкций.
Нужно ли вязать арматуру в фундаменте, когда есть сварка? Это надежное соединение, которое требует лишь опыта и сварочного аппарата. Оно обеспечивает хорошее крепление каркаса и требует минимум средств при самостоятельной работе.
Но недостаток этого способа — потеря прочности арматуры. Металл при тепловом воздействии теряет свои свойства, что особенно влияет на его устойчивость к низким температурам. Поэтому готовая конструкция может попросту лопнуть при первых морозах. Да и времени уходит на него много. Поэтому в вопросе «вязать или варить арматуру» многие предпочитают именно первый вариант.
Как вязать пластиковую арматуру
Стеклопластик — альтернатива металлу в создании фундамента. Он имеет меньшую стоимость и вес, а его срок жизни куда выше. Но процедура вязки такого каркаса несколько отличается от обычной.
Перед тем как вязать пластиковую арматуру для фундамента, нужно провести точные расчеты — это не металл, который выдержит небольшие погрешности в весе и нагрузке, здесь нужен просчет и точное распределение веса. Расстояние между стержнями при вязке варьируется от 15 до 35 сантиметров, в легких конструкциях иногда доходит до 60.
Для создания основания всегда используются пластиковые поддоны (бобышки), которые позволяют конструкции не проседать при заливке бетоном. Стеклопластиковая арматурная вязка проводится так же, используется проволока или хомуты. При этом не допускается работа без измерений, все соединения должны равномерно распределяться по периметру.
Важно! Для устойчивости стеклопластиковой конструкции используют специальные металлические элементы, которые препятствует деформации и проседанию каркаса.
Связывание арматуры ленточного фундамента — процесс простой, но требующий внимания к каждому элементу. От этого зависит итоговая прочность конструкции и надежность готового фундамента. Для этого используются различные инструменты и схемы, но сам процесс довольно прост. Для более подробного объяснения тому, как вязать арматуру ленточного фундамента, стоит посмотреть видео:
youtube.com/embed/minsmPzFo5Y»>- Строим дом из пеноблоков своими руками
- Плавающий фундамент
- Опалубка для фундамента своими руками
- Фундамент под печь в баню
Учимся вязать арматуру под ленточный фундамент
Фундамент — основа всех основ. Во всяком случае, что касается строительства. Если качество его заполнения будет неудовлетворительным, дом простоит недолго. Если вы собираетесь строить дом своими руками, не помешает узнать о том, как вязать арматуру под ленточный фундамент.
Почему этот тип? Дело в том, что это самый дешевый, а потому и самый распространенный вид основы не только в нашей стране, но и во всем мире. К тому же он очень прочный, так что на нем можно возводить даже очень большие постройки.
Зачем вязать?
Известно, что некоторые строители используют арматурный фундамент при возведении домов. Мы настоятельно не рекомендуем этого делать. Почему? Дело в том, что любые сварочные работы в дальнейшем снижают механическую прочность металла.
Кроме того, места сварки обладают высокой коррозионной активностью. Учитывая, что любая строительная смесь для заливки фундаментов представляет собой смесь воды, цемента и наполнителей, потенциальная опасность этого метода становится очевидной. Итак, как вязать арматуру под ленточную основу?
Ручной режим
К сожалению, на многих отечественных стройках и по сей день используется методика ручной вязки арматуры. Конечно, этот способ доступен каждому и не требует особых финансовых затрат, но это небыстрый процесс, и квалификация рабочих здесь играет немалую роль.
Автоматика
Если вы думаете, как связать арматуру под ленточный фундамент, то лучше всего купить специальную вязальную машину. Это не только значительно облегчит такого рода работу, но и ускорит ее выполнение в разы. Таким образом, спаривание одного сустава занимает всего пару секунд.
Кроме того, сам провод поставляется на сменных катушках, перезарядка которых занимает не более пары минут. Теперь рассмотрим, как вязать арматуру под ленточную основу.
Начало работы
Перед вязкой арматуры под ленточный фундамент необходимо осмотреть ее на наличие механических повреждений и крупных очагов коррозии.
Не думайте, что мы слишком акцентируем внимание на незначительных аспектах: дело в том, что армирующая основа с очагами коррозии является потенциально опасным элементом, из-за которого в долгосрочной перспективе может разрушиться вся конструкция.
Работа по обвязке ведется в строго определенной последовательности. Подготовленные клапаны для подачи. После этого ее подводят к месту установки, выравнивают, доводят до проектного положения и вяжут. Кстати, с каким шагом вяжется арматура? Как правило, длина перекрытия должна быть не менее 250 мм.
Перед повторным осмотром вязкой армирующей основы ее зачищают металлической щеткой и при необходимости выравнивают молотком.
Ставим арматуру в опалубку
Это самый ответственный этап. За подготовку и скрепление арматуры отвечают не менее двух человек. Устанавливают и фиксируют в нужном положении три человека. Если сборка ведется в траншеях или траншеях, армирующее основание подается через траверсы или лотки.
Вот так готовится и вяжется арматура под ленточный фундамент.
как сделать правильно
Расчет арматуры для фундамента происходит уже на этапе проектирования и является его важнейшей составляющей. Изготавливается с учетом СНиП 52-01-2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций проводят с целью повышения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при набухании грунта.
Арматура фундамента
Содержание
- 1 Расчет арматуры для плитного фундамента
- 1.1 Пример реального расчета
- 2 Как правильно рассчитать потребность в арматуре для ленточного фундамента 2. 6 арматура (видео)
Расчет арматуры для плитного фундамента
Плитный фундамент применяется для строительства коттеджей и загородного жилья, а также других зданий без подвала. Это основание представляет собой монолитную бетонную плиту, которая армирована стержнем в двух перпендикулярных направлениях. Толщина такой основы более 20 см, а сетка вяжется как сверху, так и снизу.
Статья по теме:
Столбчатый фундамент своими руками: пошаговая инструкция. Расчет, стоимость работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент бани, фото и видео.
Сначала определяется с типом арматуры из брусьев. Для плитно-монолитного фундамента, который выполняется на твердых, плотных и непористых грунтах с очень малой вероятностью горизонтального сдвига, можно допустить использование арматурный прокат ребристый диаметром 10 мм класса А-I. Если грунт достаточно слабый, пучинистый или здание запроектировано на склоне, арматуру необходимо брать толщиной не менее 14 мм. Вертикальных связей между нижним и верхним рядом сетки будет достаточно, чтобы использовать гладкий стержень A-I 6 мм.
Армированный фундамент
Также очень важен материал будущих стен здания. Ведь нагрузка на фундамент имеет значительные отличия в каркасных, а также деревянных домах и постройках из кирпича или газобетонных блоков. Как правило, для легких конструкций можно использовать арматурный стержень диаметром 10-12 мм. мм, а для стен из кирпича или блоков – не менее 14-16 мм.
Зазоры между стержнями в армирующей сетке обычно составляют около 20 см как в продольном, так и в поперечном направлении. Это обстоятельство предполагает наличие 5 арматурных стержней на 1 метр длины стены фундамента. Пересечения перпендикулярных стержней связывают между собой мягкой проволокой с помощью приспособления типа крючковой фурнитуры.
Схема армирования фундамента
Полезный совет! Если объем конструкции очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен автоматически связывать стержни вместе на очень высокой скорости.
Пример реального расчета
Предположим, что нам необходимо рассчитать арматуру для фундамента частного дома из легких газобетонных блоков. Планируется установка на плитный фундамент, который имеет толщину 40 см. Данные геолого-разведочных работ свидетельствуют о том, что грунт под фундаментом среднепучинистый, суглинистый. Размеры дома — 9х6 м:
Арматурный каркас
- так как мы задумали достаточно большую толщину фундамента, то нам потребуется залить в него две горизонтальные сетки. Блочная конструкция на среднесуглинистых грунтах требует диаметра 16 мм и оребрения для горизонтальных брусков, а вертикальные брусья могут быть гладкими толщиной 6 мм;
- для расчета необходимого количества продольной арматуры возьмите длину самой длинной стороны стены фундамента и разделите ее на шаг решетки. В нашем примере: 9/ 0,2 = 45 толстых арматурных стержней, имеющих стандартную длину 6 метров. Рассчитываем общее количество стержней, которое равно: 45х6=270 м;
Варианты армирования фундамента
- Таким же образом находим количество стержней арматуры для поперечных связок: 6/0,2 = 30 штук; 30х9=270 м;
- умножая на 2 получаем необходимое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
- вертикальных связок имеют длину, равную всей высоте фундамента, то есть 40 см. Их количество исчисляется количеством перпендикулярных пересечений продольных стержней с поперечными: 45Х30 = 1350 шт. Умножая 1350х0,4, получаем общую длину 540 м;
- получается, что для возведения необходимого фундамента вам потребуется: 1080 м бруса А-III D16; 540 м штанги A-I D6.
Использование арматуры при строительстве фундаментов
Полезный совет! Для расчета массы всей арматуры необходимо использовать ГОСТ 2590. По этому документу 1 погонный метр. Арматура D16 весит 1,58 кг, а D6 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58=1706,4 кг; 540×0,222 = 1190,9 кг.
Для строительства арматуры также потребуется вязальная проволока. Его количество также можно рассчитать. Если вязать обычным крючком, то на один узел уйдет около 40 см. Один ряд содержит 1350 соединений, а два – 2700. Следовательно, общий расход проволоки на вязание составит 2700х0,4=1080 м. При этом 1 м проволоки диаметром 1 мм весит 6,12 г. Таким образом, его общий вес рассчитывается следующим образом: 1080×6,12 = 6610 г = 6,6 кг.
Пример усиления фундамента
Как правильно рассчитать потребность в арматуре для ленточного фундамента
Особенности ленточного фундамента таковы, что его разрыв наиболее вероятен в продольном направлении. Исходя из этого, рассчитывается потребность в армировании фундамента. Расчет здесь особо не отличается от предыдущего, который был сделан для плитного типа фундамента. Поэтому толщина бруса может быть 12-16 мм при продольном креплении, и 6-10 мм при поперечном и вертикальном креплении. При ленточном фундаменте выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузки в нем намного больше.
Например, рассчитать тип ленточного фундамента для деревянного дома. Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры конструкции 6х12 м. Грунт супесчаный пучинистый:
Прутья арматурные
- в случае ленточного фундамента обязательно устройство двух армирующих сеток. Нижний предотвращает физический разрыв монолитной ленты при просадке грунта, а верхний – при пучении грунта;
- оптимальным видится шаг сетки 20 см. Поэтому для правильного расположения ленты такого фундамента необходимо 0,4/0,2=2 продольных стержня в обоих слоях арматуры;
- для деревянного дома диаметр арматурного прута принимается 12 мм. Для выполнения двухслойного армирования наиболее длинных сторон основания необходимо 2х12х2х2=96 м бруса. На короткие стороны требуется 2х6х2х2 = 48 м;
Армирование ленточного фундамента
- для поперечин берём пруток 10 мм. Шаг ее укладки составляет 50 см.
Периметр здания: (6 + 12) х 2 = 36 м. Делим его на шаг: 36/0,5=72 арматурных поперечины. Так как их длина равна ширине фундамента, то общая потребность составляет 72х0,4=28,2 м; - для вертикальных связей, также применима планка D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), необходимое количество определяется количеством пересечений. Для этого умножают количество поперечных стержней на количество продольных из них: 72х4 = 288 шт. При высоте 1 м общая длина составит 288 м;
- , то есть для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м стержня А-III Д12; 316,2 м бар A-I D10.
Армирование столбчатого фундамента
Полезный совет! По тому же ГОСТ 2590 можно определить массу всей арматуры исходя из того, что 1 п.м. брусок Д16 имеет вес 0,888 кг; Д6 — 0,617 кг. Отсюда общая масса: 144х0,8=126,7 кг; 316,2х0,62 = 193,5 кг.
