Как правильно вязать арматуру на фундамент ленточный – схемы вязки, основные принципы, фото

Содержание

Как вязать арматуру для ленточного фундамента видео

Вязка арматуры имеет огромное значение для прочности и надежности конструкции. В нашей статье мы изучим все нюансы и способы вязания данного инструмента строительства для ленточного фундамента. Что он собой представляет? Это железобетонный замкнутый контур, который размещается под стенами постройки. Такое основание хорошо оптимизирует получаемую нагрузку. Для его возведения необходимо минимальное количество материал, но также нужно и качественное армирование. Для этого и понадобится вязка.

Процесс укладки и вязания арматуры

Для плотного укрепления ленточного основания используют обычную арматуру

Для плотного укрепления ленточного основания используют обычную арматуру, какую образует цельная конструкция. Большую часть получаемой нагрузки она берет на себя, что значительно увеличивает жизненный цикл постройки. Для того чтобы связать качественную арматуру, нужно использовать такие материалы:

  • Материал с пометкой К, что означает способность устойчивости от коррозийного влияния;
  • С пометкой С, что значит соединение путем сваривания.

Важно! Не выбирайте арматуру для линейного фундамента, какую не маркируют индикатором – это может означать ее не качественность.

Способы соединения арматуры

Перед началом вязки, нужно определиться с типом соединения

Перед началом вязки, нужно определиться с типом соединения. Сделав мониторинг видео материалов, мы выделили три самых популярных способа:

  • Проволокой;
  • Хомутами из пластика;
  • Хомуты из пластика с сердцевиной из металла.

Стоит заметить, что для вязки арматуры для ленточного основания чаще всего используют проволочный материал, который надежный и уже проверенный многими. Если взять пластиковые хомуты, то они имеют преимущество в удобстве и быстроте, но они имеют плохую фиксацию. После бетонной обработки материалы не уступают друг другу.

Важно! Третий вариант соединений универсальный, так как объединяет качества двух видов.

Инструментарий для вязки

Вязка своими руками достаточно сложный процесс, поэтому рекомендуем использовать инструменты

Вязка своими руками достаточно сложный процесс, поэтому рекомендуем использовать инструменты.  Видео инструкции показывают применение таких самых популярных, которые намного облегчат процесс вязки. Итак, перечислим их:

  • Специальный крючок для вязания;
  • Дрель;
  • Пистолет для вязки;
  • Крючок, сделанный самостоятельно.

Внимание! Иногда также пользуются фиксаторами из пластика, но они не комфортны в применении, так как нужно наличие готового фундамента.

Все приборы работают примерно по одной схеме, но пистолет имеет отличие. Так как мы рассматриваем вязание для ленточного фундамента, мы не будет на нем останавливаться, так как из-за небольшой площади использовать его неудобно.

Рекомендуем к прочтению:

Самый оптимальный способ – это вязка крючком. Его преимущество в компактности и профессиональности. Для самой быстрой работы подойдет дрель со специальной насадкой, кукую рационально и выгодно использовать для соединений арматуры.

Внимание! Если у вас достаточно объёмная дрель, то для применения в данной ситуации она не подойдет. Стоит отметить, что ее можно смастерить и своими руками, для этого вам понадобится крючок и шуруповерт.

Выбор инструмента на качество работы влияния не имеет, так что можете выбирать любой механизм для вязки, который вам понравился.

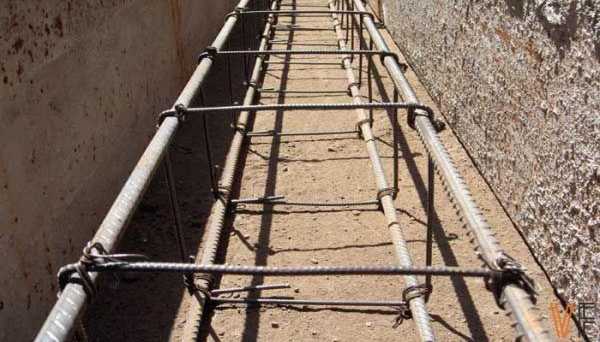

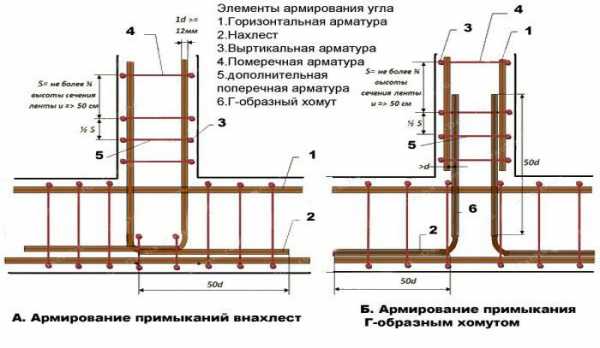

Схема для вязки для ленточного фундамента

Первое, что необходимо сделать – это правильно монтировать каркас

Для того чтоб вязать арматуру для ленточного фундамента вам не понадобиться сидеть часами,  изучая видео уроки, достаточно только следовать ниже описанным инструкциям и все у вас получиться.

Первое, что необходимо сделать – это правильно монтировать каркас. Для этого необходимо придерживаться таких правил:

  • Количество поясов армирования ленточного фундамента определяется его длиной и высотой;
  • Если вы проектируете простую конструкцию, то она не имеет дополнительных прутьев в одном из рядов. В этом случае, схема напоминает куб, который состоит из восьми креплений.
  • Вязать арматуру необходимо с расстоянием 10-30 см – величина зависит от уровня нагрузки.
  • Величина сегмента совпадает с расстоянием;
  • Ширина должна быть примерно 30 см;
  • Если есть нужда, то можно вязать дополнительные линии арматуры.

Вязать арматуру необходимо в такой последовательности:

Рекомендуем к прочтению:

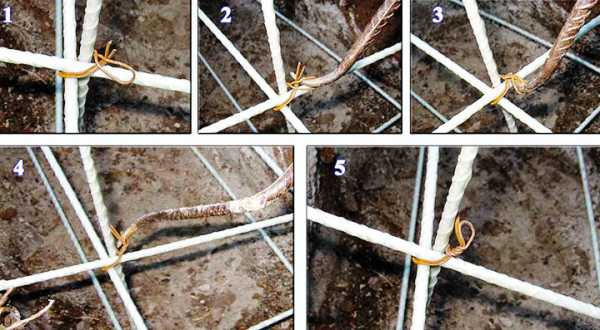

  • Берем кусок проволоки 25 см;
  • Складываем пополам;
  • Подводим под цельное соединение;
  • Цепляем крючком петлю и огибаем конструкцию ленточного основания;
  • Берем свободный край и кладем его на крючок;
  • Теперь начинаем процесс смотки;
  • Вертеть крючок необходимо по направлению стрелки часов;
  • По окончании процесса крючок вынимается.

Важно! Не закручивайте проволоку сильно туго, иначе она может лопнуть.

Если же работу выполняете при помощи шуроповерта, то смотка упрощается, а при помощи пистолета – процесс выполняется автоматически.

Другие методы соединений арматуры

Вязание не всегда применяется для армирования линейного фундамента, существуют еще и другие способы

Вязание не всегда применяется для армирования линейного фундамента, существуют еще и другие способы. Например, из видео мы выделили следующие материалы для данного действия:

  • Хомуты из пластика – очень простой метод соединения, который способен быстро крепиться и ничем не уступает в прочности после бетонирования. Из минусов следует отметить такие пункты: цена, слабая прочность соединений и уязвимость от температурных влияний. Оптимально использовать для временных построек.
  • Соединение сваркой. Это прочная сила, какую образуют при помощи работы сварочного аппарата. Недостаток данного метода – это утрата арматуры.

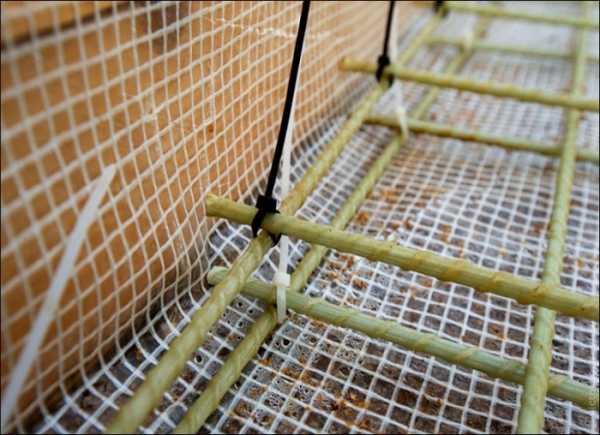

Способ вязания пластиковой арматуры

Такой материал как стеклопластик – очень хорошая вариативность для арматуры линейного основания дома

Такой материал как стеклопластик – очень хорошая вариативность для арматуры линейного основания дома. Стоит он намного меньше, но функционирует намного дольше. Вязать такой каркас нужно немного по-другому.

Прежде, чем вязать арматуру из пластика нужно выполнить детальные расчеты, ведь даже маленькая неточность может не выдержать давления. При создании фундамента применяют бобышки, которые защищают конструкцию от проседания. Процесс вязания происходит по такому же принципу – применяются проволока или приобретаются различные хомуты.

Важно! Для устойчивости такой конструкции монтируют специальные детали с металла.

Работа над связкой ленточного фундамента – очень важный элемент для создания прочности здания. Для вышеизложенного материала мы провели анализ большого количества источников, видео уроков и выделили основную информацию, которая может помочь вам в создании надежного основания постройки.

kakpostroitdomic.ru

Как правильно вязать арматуру для ленточного фундамента

Ленточный фундамент используется, как основа для строительства многих зданий. Его качеству напрямую зависит от качества бетона, арматурного каркаса и правильной последовательности работы.Как правильно вязать арматуру для ленточного фундамента известно не всем, хотя на тему строительства уже написано десятки материалов. Технология укладки ленточного фундамента проста, он считается одним из бюджетных вариантов.

И если хорошо поработать с арматурой, можно продлить срок службы основы под здание, избегая проблем в будущем.

Как правильно вязать арматуру для ленточного фундамента

Со временем основная нагрузка идёт не на бетонную часть фундамента, а на каркас. Если основа здания будет проседать, то это произойдёт путём продавливания. Больше всего страдает нижняя и верхняя часть арматуры.

В средине каркаса материал сохраняет относительную стабильность. Вот поэтому ключевое внимание уделяется выбору арматуры и её вязке, а уже потом цементу и замешиванию раствора.

Арматура для фундамента бывает разного вида, качественный материал всегда маркируется. Буква К на упаковке говорит о том, что арматура имеет покрытие и защиту от ржавчины и коррозии.

Если учитывать, что арматура в фундаменте полностью погружается в бетон, это качество можно назвать второстепенным. Будет удобно купить арматуру с обозначением С на упаковке. Этот материал можно не только связывать, но и обрабатывать сваркой. Такой подход позволит сделать действительно крепкий и устойчивый каркас.

Экономить на арматуре крайне не рекомендуется, ибо от неё зависит, какая эластичность будет у фундамента и как долго он прослужит. Дешёвая и некачественная арматура не имеет маркировки совсем. Отличить её можно и по внешнему виду.

Фундамент – главная часть в здании. Можно купить дешёвые обои или плитку для ремонта, но материалы для создания фундамента должны быть хорошими.

Что нужно для вязки арматуры

Если приготовить все нужные материалы и инструмент до работы, дело пойдёт быстрее. Для работы в обязательном порядке вам понадобятся такие вещи и материал:

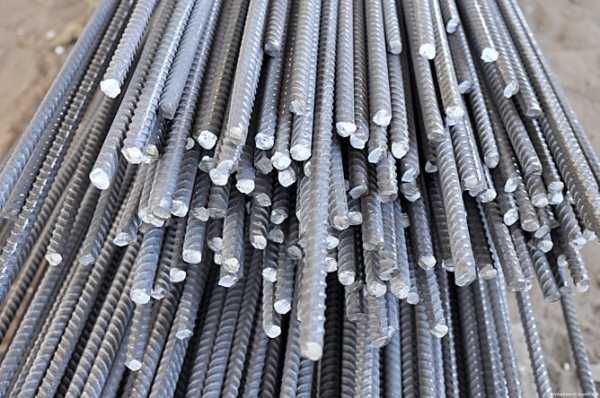

Арматура

В продажу она поступает длиной около 6 метров. Есть возможность найти и более короткий вариант при необходимости. Длина арматуры и её сечение должны выбираться в индивидуальном порядке с учётом будущего фундамента. К примеру, сечение в 12 мм используют для строительства гаража или хозяйственной постройки. Если планируется строительство дома или общественного помещения, арматуру нужно выбирать более толстую.

Вязальная проволока

Покупайте материал из металла, где практически нет углерода. Будет идеально, если его совсем не будет в металле. Важна и толщина проволоки. Она должна быть такой, чтобы с ней было удобно работать, и она могла обеспечить необходимую прочность конструкции. Если проволока толстая, гнуться она будет плохо, если тонкая – придётся сложить её в несколько раз, что неудобно. Для обеспечения гибкости проволоки её накаляют на огне в течение получаса. На арматуре и проволоке не экономят. Пожалеете денег, будут серьезные проблемы потом, их решение тоже влетит в копеечку.

Крючки для вязки арматуры

Он или покупается или делается своими руками. Сделать этот прибор можно из проволоки, довольно толстой, чтобы не гнулась и рукоятки мастерка или штапеля. В прочем, если никогда с таким не сталкивались, а посмотрев в интернете, не разобрались сразу, проще будет купить.

Электроинструмент

Из инструмента будет нужна хорошая болгарка и набор дисков к ней. Болгаркой будете резать арматуру на нужные куски.

Для быстрой работы над фундаментом нужно минимум 3 человека. Это необязательно должны быть специалисты со стажем, достаточно будет мужчин с сообразительностью и золотыми руками. Один человек вяжет арматуру, второй – придерживает конструкцию во время вязки, третий – на подхвате и будет помогать переносить готовые блоки к опалубке.

Способы стыковки арматуры между собой

Перед вязкой арматуры определяется предполагаемая нагрузка на фундамент. От этого зависит, какой материал нужно выбрать и каким способом будет проходить вязка арматуры.

Есть несколько способов, которыми пользуются для создания каркаса из арматуры.

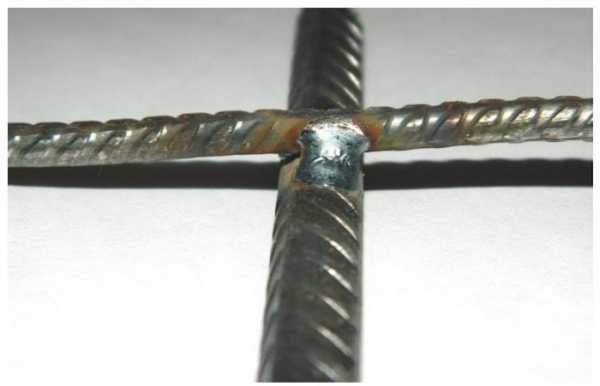

Стыковка арматуры на сварке

Вязка арматуры может проходить и с помощью сварки. Работа пойдёт быстрее, а вот результат можно назвать худшим из возможных вариантов. Во время сварочных работ металл становится тонким в местах соединения. Как следствие, теряется прочность конструкции. Каркас, созданный таким образом, будет держать только минимальную нагрузку. Дом на таком основании начнёт рушиться уже через пару лет. Внимательно стоит отнестись и к наличию вибраций. Они влияют на прочность.

Стыковка арматуры в нахлест

Этот способ вязки материала предполагает, связывание определённых элементов арматуры вдоль, а не поперёк. Остальные концы, которые должны свисать не меньше, чем на 15 см обматываются проволокой до хорошей устойчивости.

Вязка арматуры обожжёной проволокой

Связка арматуры проволокой считается самым перспективным вариантом создания каркаса. Можно создавать конструкцию любого размера конфигурации. Работа делается руками, поэтому показатель надёжности на порядок выше, чем при сварке. Ошибок в работе будет намного меньше, чем при работе внахлёст.

Помните, что от качества вязки арматуры зависит качество каркаса, а вследствие и всего фундамента. Если вы работаете с проволокой, то старайтесь связывать арматуру под углом в 90 градусов. Таким образом, получится обеспечить хорошее качество конструкции.

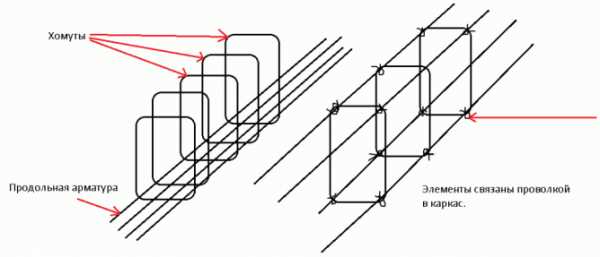

Вязка арматуры хомутами

Используется в основном, когда планируется строить здание небольшого размера. При этом нужно правильно рассчитывать будущую нагрузку на фундамент. Работа с пластиковыми хомутами продвигается не хуже, чем с проволокой.

Работать с ними удобно, они хорошо держат арматуру в каркасе. К недостаткам этого способа работы можно отнести относительную хрупкость соединений.

Пластик не ржавеет, но может со временем реагировать на перепады температуры. В результате при сильных морозах может лопнуть. Большой нагрузки на фундамент тоже быть не должно, пластиковые хомуты этого не выдержат.

Если же здание небольшое, без дополнительных деталей, то вязка арматуры для фундамента хомутами может быть актуальной.

Вязка арматуры особенности и нюансы

Первым делом рассчитываются размеры опалубки, и только потом начинается работа. Оставляйте примерно 5 сантиметров от края опалубки вниз и вверх. Каркас не должен доходить до самих краёв.

В короб будущего фундамента кладут кирпичные обломки и только потом на них устанавливают каркас. Верхний край заливки нужно отметить прямо на опалубке. Если не хочется возиться с кирпичами, можно купить в магазине уже готовые компенсаторы. Ставить каркас в короб можно прямо на них.

Схема работы с арматурой определяется типом опалубки. На каждую секцию арматуры понадобится до 30 см проволоки. Связывается материал только под прямым углом. Лишняя проволока делается петлёй, остатки проволоки после формирования петли удаляются.

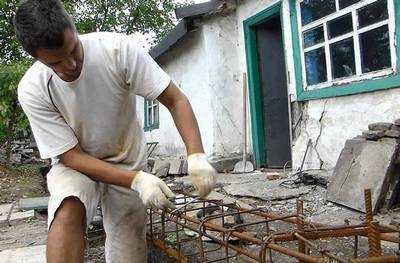

Во время работы удобно пользоваться вязальным крючком. Его можно сделать самому или купить. В продаже есть специальные пистолеты для вязки арматуры. Удобно, что работа пойдёт быстрее и всё происходит практически на автомате.

Но, такое оборудование стоит солидных денег. И если вы не планируете в будущем работать в строительной бригаде, компании, или владеть ею, покупать пистолет не выгодно. Есть вариант взять его напрокат, если инструмент заинтересовал.

Работа без вязального крючка будет продвигаться медленно. К тому же есть риск получить травму, протягивая проволоку сквозь петлю. Для создания фундамента берите целую арматуру.

Заранее просчитывайте, какой метраж материала нужен для того, чтобы сделать каркас. Если длина каркаса собирается из двух частей арматуры, то место соединения будет самым слабым. Там бетон может проседать и как следствие будут трещины в фундаменте.

Расчёт материала и размеры опалубки нужно подобрать верно. Неплохо если этим займутся специалисты, а сам фундамент вы сделаете сами по их чертежам. Когда времени совсем мало, можно для работы можно нанять специалистов. Это обеспечит результат и качество.

Если это нужно основной каркас может иметь специальные ветки, расположенные вертикально. Они будут привязывать стены здания, и удерживать их на нормальном уровне. Вертикальные ветки из арматуры делают точно так же, как и основной каркас.

Они выводятся под окнами или по углам здания. Дополнительно вертикальные ветки ставятся посредине каждой глухой стены.

Дополнительные советы

Существует несколько небольших секретов, которые позволят выполнить работу качественно и относительно быстро. Об этом вам расскажет мало, какой мастер. Перед тем, как создавать каркас арматуру чистят от налёта ржавчины, если она есть и пыли с грязью. Берите для этого грубую щетку, чтобы весь налёт счистился. Если этого не сделать, то арматура может не сцепиться с раствором и фундамент будет сделан не правильно.

Если нужно согнуть арматуру под определённым углом, понадобится форма вокруг, которой этот прут будет сгибаться и молоток. По другому придать форму материалу и не испортить его не получится.

Формируя каркас из арматуры, следуйте простому правилу подбора материала: ребристая арматура подойдёт для горизонтальных рядов, гладкая – для вертикальных рядов каркаса. Это нужно для того чтобы бетон спокойно стекал по гладкой поверхности и покрыл каркас без щелей и пор.

Единого способа, как правильно вязать арматуру для ленточного фундамента не существует, нужно следить за технологией и нормально работать.

Как правильно вязать арматуру видео

hozyindachi.ru

Как правильно вязать арматуру для ленточного фундамента

Основным элементом каждого строения считается его основание, то есть фундамент. Для придания ему прочности и долговечности в середину всей конструкции вставляют арматуру в виде каркаса или решетки определенного размера.




Армирование различных типов оснований

Изначально стоит обратить внимание на вариант самого основания для здания. Ведь для каждого определенного вида фундамента используются свои способы армирования и правила работ.

Так для столбчатых типов оснований выполняется решетка из металлических прутьев в виде прямоугольника с параметрами меньше, чем сама яма на 5 см с каждой стороны.

Для свайных оснований выполняется армирование в виде установки пучков прутьев вдоль каждой сваи. Соединение пучков происходит при помощи проволоки, оборачивающей элементы конструкции в одну вертикальную трубу.

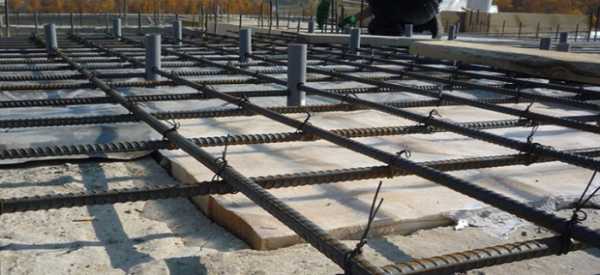

Монолитные основания требуют применения большого количества арматуры. Вязать такую конструкцию стоит на отдельном месте котлована и только потом укладывать на подготовленный участок отдельными секциями.

При выборе ленточного фундамента решетка выполняется более простым способом, чем у монолитных аналогов. Но создание армирующей сетки для такого типа основания имеет свои нюансы.

Начало вязки армирующей сетки

Перед тем, как вязать прутья в одну общую решетку стоит знать некоторые общие параметры работ:

  • методы вязки элементов в конструкцию;
  • способы выбора материалов для армирования;
  • особенности армирования выбранного типа фундамента;
  • порядок работ по созданию решетки из прутьев.

Для начинающих строителей каждый из перечисленных пунктов считается важным. Поэтому стоит уделить им пристальное внимание, чтобы правильно выполнить все операции.

Так как самым распространенным вариантом основания для строений является ленточный фундамент, рассматривать стоит все параметры только для данного типа.

Не стоит забывать, что армирование ленточного фундамента представляет собой определенную схему, которая присуща только такому типу оснований.

Способы вязки армирующей сетки

Имеется несколько методов вязки арматуры, которые применяются как опытными застройщиками, так и начинающими мастерами:

  1. Соединение конструкции вручную, где прутья следует вязать при помощи строительной проволоки.
  2. Выполнение конструкции сваркой, где стыки привариваются точечным способом.
  3. Создание решетки с применением пистолета, где приспособление позволяет связать прутья автоматически.

Все эти способы имеют свои приятные и не очень стороны, которые стоит знать каждому строителю.

Ручные способы считаются довольно прочными, так как мастер сам регулирует величину петли и прочность ее обхвата. Но времени, чтобы вязать арматуру своими руками (особенно с непривычки) уходит много. Да и частые ошибки на первых порах сильно затрудняют работу по созданию секций для решетки.

Самый быстрый метод соединения армирующего пояса – сварка прутьев. Времени на выполнение работ уходит мало, вязать арматуру легко, ошибок почти не бывает. А вот качество полученной решетки не всегда хорошее. При значительной подвижности почвы сварочные соединения со временем разрушаются, и само основание дает трещины.

Довольно недолгий, но в то же время прочный метод вязки арматуры получается при применении специального пистолета, который позволяет правильно вязать прутья.

Выбор материалов для армирующей сетки

Так как ленточный фундамент предполагает не сильно большую нагрузку от строения, то выбирать толщину прутьев армирования можно без сложных расчетов.

Минимальное значение параметров арматуры составляет 6 мм. Такие прутья берутся для поперечин и вертикальных штырей, соединяющих верхний и нижний пояса. А для продольных элементов средними значениями считаются величины в пределах 10-16 мм.

Выбирать внешний вид  прутьев тоже достаточно легко. Так как соединение лучше получается за счет неровностей на металлических элементах, то продольные прутья лучше брать ребристые. А для поперечин и вертикальных частей вполне подойдут обычные недорогие гладкие прутья круглого сечения. Таким образом существенно сокращаются финансовые затраты на строительство здания.

После того, как материалы выбраны, способы вязания установлены, стоит приступать к созданию самой решетки армирования.

Как выполнять рабочие операции

В такой работе существуют определенные правила, позволяющие делать каждую операцию с максимальным эффектом:

  • каждую секцию стоит выполнять в отдельном месте и только потом укладывать в траншеи;
  • длина секции может быть такой же, как длина самого продольного прута, а ширина ленты должна быть меньше ширины траншеи с опалубкой на 10 см;
  • концы поперечин лучше слегка загнуть в сторону дна, чтобы обеспечить долговечность всей конструкции и меньший доступ внешней среды к металлу;
  • начинать работы по соединению секций в траншеях стоит с углов, накладывая одну часть конструкции на другую;
  • для того чтобы правильно выполнить соединение армирующего пояса ленточного фундамента необходимо оставлять некоторый припуск в каждой секции еще при их создании;
  • укладка каждой секции должна проводиться с первого раза, чтобы не повредилась гидроизоляция всего основания;
  • верхний пояс соединяется с остальной конструкцией после правильно установленной нижней частью армирующей решетки.

Выполнение таких рекомендаций позволит выполнить армирование ленточного фундамента достаточно прочно и без лишних затрат времени.

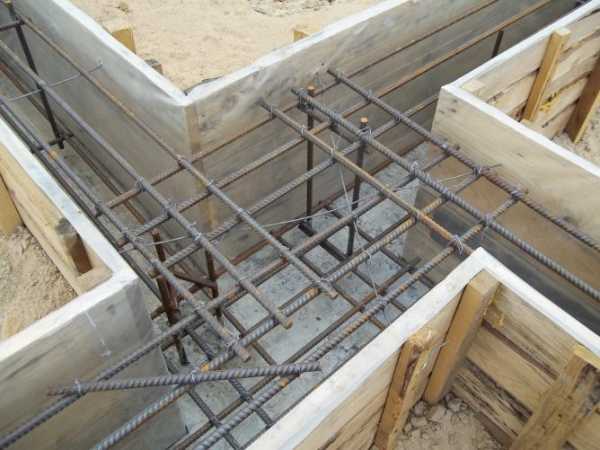

Создание каркаса из металлических прутьев

Для начала стоит уложить продольные прутья на расстояние будущей решетки. Далее поверх них положить первую поперечину, которая отмерена и отрезана по необходимым размерам. Соединение проводить любым выбранным способом, после чего уложить вторую поперечину на нужном расстоянии. Так же соединить в конструкцию.

Этим способом стоит выполнить то количество секций, которое запланировано изначально для каждого из поясов.

Половину секций оставить без изменений, а на второй половине через определенные расстояния укрепить вертикальные прутья для последующего соединения верхнего пояса решетки.

Так как ленточный фундамент предполагает гидроизоляцию по всей ширине траншеи с припуском со всех сторон, то укладывание нижней секции армирующего пояса должно проводиться осторожно, чтобы не повредить целостность изолирующего слоя.

rufundament.ru

Вязка арматуры под ленточный фундамент

На основание здания воздействует не только его вес, но движение грунта, возникающее при сезонных изменениях. При замерзании почва расширяется и оказывает существенное давление на фундамент. Бетон недостаточно прочен и пластичен, чтобы выдержать такие нагрузки, поэтому выполняется армирование ленточного фундамента. Процесс включает создание металлического каркаса из прутков, который впоследствии заливается раствором.

Ленточный фундамент — особенности устройства

Ленточный вариант основания представляет собой железобетонный контур, проходящий под всеми несущими стенами. Его возводят на участках с различным грунтом, в том числе неоднородным, оказывающим неравномерную нагрузку на фундамент. Конструкция является оптимальным вариантом при планировании подвального помещения.

Использование для заливки одного бетона приведет к растрескиванию в зонах растяжения. Заложенная в конструкцию арматура имеет достаточную упругость, чтобы предотвратить деформацию.

Какой материал используют для создания каркаса?

В процессе подготовки к строительству необходимо решить, какая арматура нужна для ленточного фундамента. Материал для укрепления основания здания должен соответствовать следующим требованиям:

  • высокое нормативное сопротивление;
  • пластичность;
  • долговечность;
  • стойкость к высокой и низкой температуре;
  • способность к сцеплению с бетоном;
  • устойчивость к коррозии.

Продукция металлопроката в виде круглых прутков с гладкой или рифленой поверхностью — оптимальный вид материала для армирования фундамента. Периодичный профиль, выполненный под определенным углом, овивает изделие и способствует лучшей адгезии с бетоном. Именно такой вид металлопроката применяется для формирования продольных составляющих каркаса. Для обеспечения пространственной связи в поперечном и вертикальном направлении каркаса можно использовать гладкий пруток.

Диаметр арматуры зависит от предполагаемой нагрузки, минимальный составляет 8 мм, а максимальный 16 мм. Легкая постройка на устойчивом грунте не требует массивного основания, значит, для армирования подойдет пруток 8-10 мм. Возведение опоры здания на пучистом участке требует использования стержней диаметром 14-16 мм.

Альтернативой стальной арматуры стали композитные изделия. Они прочнее, дешевле, не поддаются коррозии и действию химических веществ.

Несмотря на положительные характеристики, материал недостаточно изучен, поэтому стекловолоконную арматуру используют для ленточного фундамента очень редко.

Как рассчитать необходимое количество арматуры?

Соединение бетона и металла создает конструкцию, способную выдержать высокие динамические нагрузки. Особенностью ленточного основания является существенная длина при небольшой ширине, около 40 см. Такая конструкция получает значительную нагрузку в продольном направлении. На этом участке устанавливаются рифленые прутки сечением не менее 10 мм. При самостоятельном строительстве фундамента потребуется выполнить расчет арматуры.

Проведение вычислений потребует значения нескольких параметров:

  • ширина и длина здания;
  • глубина траншеи;
  • длина внутренних стен;
  • количество прутков в верхнем и нижнем поясе армирования.

Зная длину и ширину, рассчитывается периметр. Например, длина 10 м, ширина 6 м, плюс внутренняя стена 6 м.

(10 + 6) x 2 + 6 = 38 м — общая длина стен. В обычной обвязке используется по два прутка в верхнем и нижнем армирующем поясе. Это означает, что всю длину нужно умножить на четыре. 38×4 = 152 м рифленых стержней. Если здание строится на заглубленном основании, поясов армирования укладывается 3-4, соответственно увеличивается метраж металлопроката.

Количество гладкой арматуры для поперечного расположения рассчитаем с шагом 0,4 м, получаем 38 : 0,4 = 95 штук. Величина горизонтальных штырей равняется 0,4 — 0,1 = 0,3 м (по 5 см отступают от каждой стенки опалубки). Необходимый метраж металлопроката составит 95×0,3 = 28,5 м

Длина вертикальных прутков зависит от глубины фундамента, при значении 80 см она составит 0,8 — 0,1 = 0,7 см (10 см приходится на отступы сверху и снизу, необходимые при монтаже каркаса). Можно вычислить размер одной перевязки (0,3 + 0,7) x 2 = 2 м. Количество армирующих связок равно числу поперечных прутков 95×2 = 190 м — общее количество гладкой арматуры.

Для фиксации понадобится проволока сечением 1 мм, на каждую связку приходится около 0,3 м. Перед покупкой металлопроката необходимо с помощью ГОСТов перевести метраж в килограммы.

Используя чертежи проекта, составляется схема армирования. Имея наглядное пособие, проще выполнить расчет материала.

Особенности установки каркаса для ленточного фундамента

Чтобы основание было прочным и прослужило долгие годы необходимо защитить металлические элементы от соприкосновения с землей и окружающей средой. Для этого каркас должен располагаться не менее чем в 5 см от дна, стенок и верха траншеи.

Технология сооружения металлической конструкции включает следующие этапы:

  1. В траншею, выкопанную под фундамент, насыпается и утрамбовывается песчаная подушка. Ее высота зависит от заглубленности основания здания и составляет от 15 до 50 см.
  2. По периметру и в углах вбиваются вертикальные штыри, к которым производится привязка силовых поясов.
  3. На дно траншеи по всей длине укладывается кирпич или пластиковые подставки, которые обеспечат зазор между нижним поясом и грунтом.
  4. Рифленые прутки размещаются на кирпичных подставках, связываются между собой, поперечными и вертикальными стержнями. Между продольными прутьями оставляется расстояние 0,3 м, шаг поперечных перемычек — 20-50 см в зависимости от предусмотренной нагрузки. Стержни в местах пересечения фиксируются проволокой. Такое крепление не напрягает металл как сварка и создает «плавающий» каркас, не повреждающийся от движения грунта.
  5. Второй пояс привязывают к вертикальным стойкам и выполняют обвязку. Обязательно проверяется уровень горизонта каркаса на каждом этапе. Схема армирования предусматривает соединение продольных и поперечных стержней в квадратные или прямоугольные ячейки. Чтобы ускорить процесс, возможен вариант, не резать длинный пруток на части, а сгибать в форме четырехугольника с нужной длиной стороны.
  6. На углах фундамента продольные прутья должны загибаться и заходить друг на друга с нахлестом. Этот участок подвержен наибольшему числу различных нагрузок. Для усиления увеличивают количество продольных стрежней и добавляют специальную арматуру.

Технология связывания арматурного каркаса

В промышленном строительстве выполняется сварное соединение арматуры, этот способ значительно ускоряет процесс. При небольшом объеме работы для частного дома, предпочтительней использовать проволоку. Прежде чем приступить креплению каркаса, необходимо узнать, как правильно вязать арматуру и какие инструменты для этого понадобятся.

Для соединения используется проволока или пластиковые хомуты. Первый материал прочнее и надежней, второй быстрее крепится, но требует осторожности при заливке бетона. После застывания раствора свойства крепежа не различаются.

Вязка арматуры под ленточный фундамент выполняется следующими инструментами:

  • вязальный крючок;
  • пассатижи;
  • дрель с насадкой в виде крюка;
  • специальный пистолет.

Вязальный крючок — универсальный и практичный вариант, его можно изготовить самостоятельно. Компактный размер облегчает работу в ограниченном пространстве траншеи.

Связывание арматуры происходит по схеме:

  1. Отрезается кусок проволоки длиной 30 см.
  2. Складывается вдвое и заводится за прутья.
  3. Крючок цепляет петлю, затем в него заводится второй конец проволоки и начинается закручивание.
  4. Вращение выполняется по часовой стрелке. Нельзя сильно закручивать проволоку, иначе она порвется.

Дрель или шуруповерт с насадкой облегчат процедуру при большом объеме работы. Использование автоматического пистолета, имеющего микрочип для контроля натяжения проволоки, повышает производительность и дает хорошее качество скрутки. Цена такого инструмента высокая и его чаще используют профессиональная монтажники.

Разобравшись, как правильно армировать фундамент, можно выполнить весь объем работы своими силами. Важно уделить внимание каждому этапу создания каркаса от выбора прутков до скрутки каждого элемента. От этого зависит конечная прочность возводимой конструкции.

remontami.ru

Как правильно вязать арматуру для ленточного фундамента

Ленточный фундамент часто используется в качестве основы для сооружений. Это замкнутый контур, напоминающий железобетонную ленту, который устанавливается по периметру несущих стен здания. Такой фундамент оптимизирует нагрузку на основание, распределяя ее по всей площади дома, что повышает сопротивление здания к проседанию и препятствует его перекосу.

Такая конструкция позволяет создавать различные здания, включая деревянные дома и монолитные сооружения из бетона. Кроме того, для нее требуется гораздо меньше материалов и подготовительных работ, что позволяет сэкономить на строительстве, но для качественного основания, необходимо хорошее армирование лент, которое производится с помощью связной арматуры.

Укладка и вязание арматуры

Для создания и укрепления ленточного фундамента используется обычная арматура, скрепленная между собой в одну конструкцию. Основная нагрузка приходится на нее, что увеличивает срок жизни фундамента.

Для работы необходимо выбрать правильную арматуру. Для этого подойдет материал с индикатором K — устойчивый к коррозии. Используют и индикатор C, но он рассчитан на соединение путем сварки.

Внимание! Арматуру без индикатора лучше вовсе не брать.

Перед тем как вязать арматуру для фундамента, необходимо выбрать способ ее соединения. Зачастую используют вязание, что позволяет скрепить части с помощью обычной проволоки. Для этого используют три соединителя:

  • проволоку;
  • пластиковые хомуты;
  • пластиковые хомуты с металлической сердцевиной.

Чаще всего используют проволоку, ведь это надежный и проверенный вариант. Но пластиковые хомуты более удобны, быстрее крепятся и не требуют инструментов. Их единственный недостаток — плохая фиксация, но он проявляется лишь при нагрузке на каркас перед заливкой. После застывания бетона пластиковые хомуты не уступают по свойствам проволоке.



Совет! Можно использовать хомуты с металлической сердцевиной. Они комбинируют преимущества обоих вариантов, являясь прочным соединением для армирования.

После выбора арматуры и соединителя нужно определиться со способом вязания, который зависит от инструмента.

Инструменты для вязания арматуры на фундамент

Так как правильно вязать арматуру на фундамент вручную достаточно сложно, для этого используют инструменты. Они позволяют ускорить процесс и существенно улучшить качество креплений. Хороший инструмент обеспечит быстрое армирование ленточного фундамента.

Среди основных инструментов для вязки арматуры используют:

  • вязальный крючок;
  • дрель с насадкой;
  • вязальный пистолет;
  • самодельный крючок.

Иногда используют пластиковые фиксаторы (бобышки), но они неудобны в работе и требуют готового основания. Все инструменты действуют по схожему принципу, используясь для «смотки» проволоки после ее вязания. Отличается лишь вязальный пистолет, который самостоятельно захватывает конструкцию и обвязывает ее.

Однако ленточный фундамент неудобно вязать с помощью него, так как область работы мала.

Практичным и универсальным вариантом является вязальный крючок. Это профессиональный инструмент для соединений, который можно использовать везде. Он компактный и может использоваться при вязке арматуры в ленточном фундаменте. Самодельный крючок копирует его, являясь обычным крючком на рукоятке.

Для ускорения процесса используется дрель с насадкой. Она быстро проводит смотку соединений до упора, надежно закрепляя конструкцию. Правда, если инструмент большой, то он будет неудобен при вязке ленточного каркаса.

Совет! Такую дрель можно сделать самостоятельно. Для этого подойдет насадка в виде крючка и обычный шуруповерт.

Принцип работы всех инструментов схож — смотка проволоки на каркасе. Поэтому выбор зависит от личных предпочтений и на результат не влияет.

Схема вязания арматуры для ленточного фундамента

Вязать арматурный фундамент вручную достаточно просто. Перед этим нужно правильно установить каркас. Для этого подойдет следующая схема ленточного каркаса:

Количество поясов армирования зависит от длины и высоты ленточного фундамента. Если конструкция проста, то дополнительные прутья в одном поясе отсутствуют, схема превращается в обычный куб с восемью креплениями в сегменте. N и L отвечают за расстояние, через какое вязать арматуру на фундамент. Зачастую это 100-300 миллиметров, что зависит от нагрузки на конструкцию. Высоту сегмента делают такой же, а ширину — около 300 миллиметров. При необходимости можно добавить дополнительные линии арматуры, как сделано на рисунке.

Схема вязания арматуры проста и состоит из нескольких шагов:

  • берется кусок проволоки длиной 25-30 см;
  • складывается вдвое;
  • подводим под соединение прутьев цельной стороной;
  • петля цепляется крючком и полностью огибает арматуру;
  • после этого свободный конец кладется на крючок, начинается смотка;
  • крючок нужно вертеть по часовой стрелке до упора;
  • после завершения крючок вынимается, соединение готово.

Важно! Не стоит сильно закручивать проволоку, ведь она может лопнуть.

Путь петли для вязки ленточного фундамента можно увидеть на этой схеме, где единицей отмечены действия до 5 шага, а остальные — двойкой.

Наличие шуруповерта с насадкой упрощает смотку проволоки, а вязальный пистолет самостоятельно проводит весь процесс. С практикой, скорость ручной смотки повышается, как и надежность таких соединений.

Другие способы соединения арматуры

Для соединения каркаса в ленточном фундаменте используют и другие способы помимо вязки. Это хомуты из пластика, которые ранее упоминались, а также сварка. Их использование имеет ряд преимуществ, но многие предпочитают обычную проволоку. И этому есть причина.

Хомуты из пластика — удобный и простой способ соединения конструкции. Он быстро закрепляется, не требует инструментов и не уступает в надежности после затвердевания бетона. Но у него есть недостатки:

  • цена;
  • слабость соединения до заливки бетоном;
  • неустойчивость к температурам.

Такое соединение дорогостоящее, а его надежность сомнительна до заливки бетоном. При небольших нагрузках арматуру может попросту повести, испортив всю работу до этого. Низкие температуры для хомута губительны, надежность соединений падает при небольших морозах. Поэтому его лучше использовать для быстрых и простых конструкций.

Нужно ли вязать арматуру в фундаменте, когда есть сварка? Это надежное соединение, которое требует лишь опыта и сварочного аппарата. Оно обеспечивает хорошее крепление каркаса и требует минимум средств при самостоятельной работе.

Но недостаток этого способа — потеря прочности арматуры. Металл при тепловом воздействии теряет свои свойства, что особенно влияет на его устойчивость к низким температурам. Поэтому готовая конструкция может попросту лопнуть при первых морозах. Да и времени уходит на него много. Поэтому в вопросе «вязать или варить арматуру» многие предпочитают именно первый вариант.

Как вязать пластиковую арматуру

Стеклопластик — альтернатива металлу в создании фундамента. Он имеет меньшую стоимость и вес, а его срок жизни куда выше. Но процедура вязки такого каркаса несколько отличается от обычной.

Перед тем как вязать пластиковую арматуру для фундамента, нужно провести точные расчеты — это не металл, который выдержит небольшие погрешности в весе и нагрузке, здесь нужен просчет и точное распределение веса. Расстояние между стержнями при вязке варьируется от 15 до 35 сантиметров, в легких конструкциях иногда доходит до 60.

Для создания основания всегда используются пластиковые поддоны (бобышки), которые позволяют конструкции не проседать при заливке бетоном. Стеклопластиковая арматурная вязка проводится так же, используется проволока или хомуты. При этом не допускается работа без измерений, все соединения должны равномерно распределяться по периметру.

Важно! Для устойчивости стеклопластиковой конструкции используют специальные металлические элементы, которые препятствует деформации и проседанию каркаса.

Связывание арматуры ленточного фундамента — процесс простой, но требующий внимания к каждому элементу. От этого зависит итоговая прочность конструкции и надежность готового фундамента. Для этого используются различные инструменты и схемы, но сам процесс довольно прост. Для более подробного объяснения тому, как вязать арматуру ленточного фундамента, стоит посмотреть видео:

bouw.ru

Правильная вязка арматуры под ленточный фундамент

Ленточный фундамент имеет вид замкнутого контура, выполненного из железобетонной ленты, прокладываемой под несущими стенами дома. Такой тип фундамента дает возможность равномерно распределить вес будущей постройки по всему периметру, что способствует повышению сопротивления силам пучения, уменьшения проседания здания и перекосу фундамента.

Правильный монтаж ленточного фундамента позволяет возводить на нем как деревянные дома, так и монолитные бетонные строения. В сравнении с монолитным фундаментом, ленточный тип фундамента характеризуется использованием сравнительно меньшего количества стройматериалов, к тому же объем земляных работ также ощутимом сокращается. Положительным моментом в характеристике ленточного фундамента является и невысокая стоимость проведения работ.

Роль арматуры в ленточном фундаменте

Монтаж ленточного фундамента не обходится без арматуры, ведь именно он перенимает на себя растяжение и усилия на разрыв от веса строения. Между тем бетонному основанию фундамента приходиться испытывать нагрузку на сжатие, и в конечном итоге удается добиться равномерного распределения по основанию всех сил противодействия.

Умение вязать арматуру поможет соблюсти равновесие и распределение нагрузки на ленточный фундамент.

План проведения работ

Качественное армирование фундамента подразумевает под собой следование следующим этапам:

  • Разработка проекта, в котором в обязательном порядке учитываются особенности грунта, полученными в результате геологических исследований. Именно характеристика почвы обуславливает выбор типа фундамента и его глубину, а также позволяет определиться с расчетами о предстоящих тратах;
  • Подготовка участка, во время которой снимается плодородный слой и наносится разметка будущего основания. Для правильного измерения расстояния используется рулетка, а направляющие колышки вбиваются в землю с шагом в 30 см. Такие колышки в обязательном порядке устанавливаются на местах будущих углов. Затем между ними натягивают шнур либо толстую нить. Когда намечают углы, важно соблюдать в них 90°, в особенности следовать этому требованию необходимо при строительстве дома из бруса;
  • Выкапывание траншеи и укладка на нее дно песчаной подушки толщиной в 10-15 см, что необходимо для уплотнения грунта. Чтобы добиться максимальной усадки, песок следует смочить водой. Тем не менее, некоторые виды почвы требуют использования геотекстиля, который защитит фундамент от разрушения в результате воздействия грунтовых вод;
  • Сборка опалубки, для чего используются деревянные щитки. Для регулировки высоты применяется рулетка, все образующиеся щели укрывают пленкой;
  • Монтаж арматуры, качество вязки которой и расположение прутов отвечает за жесткость и надежность фундамента;
  • Заливка конструкции бетонным раствором.

Выполнение каждого отдельного этапа не вызывает особых трудностей. Единственное, что потребует определенных усилий, знаний и времени, так это непосредственная вязка арматуры. Кстати, в процессе выполнения работы необходимо помнить о создании отверстий для коммуникационных входов и выходов.

Виды маркировок арматуры

При заказе арматуры важно знать особенности заводских обозначений. Концы арматуры, изготовленной из низколегированной стали, имеют следующие цветовые обозначения:

  • Продукцию класса А-IV помечают красным цветом;
  • Продукцию класса А-V помечают красным и зеленым цветами;
  • Продукцию класса А-VI помечают красным и синим цветами.

Кроме этого для обозначения различных классов арматуры используются буквы со следующим значением:

  • Пометка «К» (Ат-IVK) говорит о высокой устойчивости к растрескиванию под влиянием статического напряжения;
  • Пометка «С» (Ат-IVC) говорит о том, что этот вид арматуры свариваемый;
  • Пометка «СК» (Ат-IVCK) также говорит о том, что арматура свариваемая, но одновременно с этим она обладает устойчивостью к коррозийному растрескиванию.

При незначительных нагрузках на различные места будущего основания может быть использования монтажная арматура А1, которая характеризуется меньшим сцеплением с бетоном.

Как правило, для усиления свойств фундамента применяется рабочая арматура А3, которая отличается наличием трех видов выступов:

  • Серповидного, отвечающего за стойкость арматуры к различным разрывным нагрузкам. Такая арматура используется при работе с тонкими стенами;
  • Кольцевого, обеспечивающего надежное сцепление с бетоном. Такая арматура используется при работе с мощными бетонными конструкциями;
  • Смешанного, включающего в себя положительные свойства первых двух видов.

В случае, когда арматура лишена каких-либо обозначений, то использовать ее при кладке ленточного фундамента категорически запрещается. Кстати, экономия в процессе покупки нежелательна, ведь в результате использования незакаленной арматуры фундамент может покрыться трещинами, которые спустя некоторое время распространяться и на стены дома.

Нередко в качестве армирующего материала используется стеклопластиковое волокно, тем не менее, наибольшую жесткость и надежность конструкции обеспечивает именно металлическая арматура. На строительном рынке можно увидеть арматуру в мотках, в виде стальных прутьев либо в виде сварной сетки, изготовленной в заводских условиях.

Что необходимо знать при вязке арматуры

Вязка арматуры осуществляется при наличии:

  • Непосредственно самой арматуры;
  • Мягкой либо отожженной стальной проволоки с диаметром от 0,8 до 1,2 мм;
  • Специального вязального крючка, а в случае его отсутствия – обычных плоскогубцев.

Если вы не имеете понятия о том, как приступить к вязке арматуры для ленточного фундамента, лучше не начинать этого дела в одиночку. Единственная трудность данного процесса заключается в том, что без достаточного опыты справиться с такой задачей своими руками будет непросто. Поэтому лучше заручиться поддержкой одного-двух человек, которые знакомы с особенностями вязки арматуры. К тому же, их присутствие обязательно еще и потому, что с их помощью будет проведена последующая установка каркаса в расчетное положение.

Чтобы организовать надежное армирование ленточного фундамента, заблаговременно подготавливают коробы из арматуры. Сечение каркаса должно иметь квадратную либо прямоугольную форму, тогда как размер каждой ячейки может варьироваться от 30 до 40 см. Проектная длина короба в идеале должна составлять не менее 3 метров. В виду того, что вязка короба осуществляется не в траншее, а на поверхности, можно заранее произвести расчет необходимого количества коробов.

Однако если планируется монтаж длинного и глубокого фундамента, то вязкой коробов можно заниматься прямо в траншее, тем самым избавившись от необходимости опускать габаритную и не самую легкую конструкцию в яму.

Когда предполагается большое число мест будущих соединений, то количество узлов разрешается сокращать, тем не менее, на них должно приходиться не менее 50% от суммарной численности пересечений арматуры.

Варианты соединения арматуры

Фиксация стальных прутов возможна с помощью сварки или вязки.

Несмотря на то, что сварка не отличается особой сложность или длительностью, этот метод соединения имеет ряд неприятных недостатков:

  • Высокая температура негативно отражается на свойствах металла;
  • Прочность узлов сварки возможна только, если работа будет выполняться сварщиком высокой квалификации;

Сварка придает конструкции особую жесткость, которая повышает риск нарушения ее целостности при заливке бетонной смеси.

Что касается вязки, то она по праву считается наиболее эффективным способом, пусть на ее выполнение и требуется больше времени.

Технология армирования фундамента методом вязания

Очень часто в процессе армирования ленточного фундамента прибегают за помощью к пластиковым хомутам, вот только использовать их можно только в случае, если при непосредственной заливке фундамента никто не будет стоять либо ходить по арматурному коробу. Также можно применять и проволоку, которая существенно сокращает расход финансов, необходимых для проведения работ.

Чтобы результат проделанной работы не вызвал горького разочарования, важно придерживаться такой последовательности:

  • От проволоки отрезается кусок длиной не менее 30 см;
  • Отрезанная полоса берется в левую руку, тогда как правая рука удерживает вязальный крючок;
  • Под перекрещивающуюся арматуру (к месту пересечения арматурных прутов) подводится проволока;
  • Вязальный крючок вставляется в петлю проволоки, сложенной вдвое;
  • Проволокой полностью обогнуть арматуру, свободный крючок которой заводится на крючок;
  • Вязальный крючок закручивается по часовой стрелке, стараясь максимально прочно соединить концы проволоки;
  • Как отмечает большинство экспертов, 3-3,5 оборотов должно хватать для надежной связки арматуры;
  • Крючок вынимается из вязальной петли.

Кстати, чтобы ненароком не порвать вязальную проволоку, не стоит прилагать чрезмерных усилий при закручивании петли.

Таким образом, на арматурном коробе создается одно соединение. Однако этот короб может насчитывать несколько десятков подобных мест, тогда как у всего фундамента их количество вполне может достигать и нескольких сотен. Для упрощения и ускорения процесса вязки арматуры рекомендуется приобрести специальный вязальный пистолет, который без труда отыщется в любом строительном салоне.

Особенности армирования ступеньки

В случае, когда участок для строительства характеризуется большими перепадами высот, заливка фундамента производится «ступенчатым» способом:

  • Усиление ступеньки проделывают на расстоянии 1 метра от уступа;
  • Стержни длиной в 2 метра располагаются в верхней части ступеньки, середина которой должна припадать на центр уступа;
  • При укладке горизонтальных прутов выдерживают шаг в полтора метра.

Особенности армирования углов

Нередко в процессе армирования углов допускаются различные ошибки, однако их необходимо избегать по той причине, что эти места испытывают разнонаправленную нагрузку. Поэтому, неправильный монтаж усиливающих прутов чреват тем, что фундамент будет иметь вид набора отдельных составных частей, а не монолитной конструкции. К тому же, его поверхность покроется трещинами, а бетон начнет слоиться.

Как правило, для армирования углов используется простое перекрещивание. Для придания прочности фундаменту в местах стыков арматуры следует использовать Г- либо П-образные пруты. Кстати, Г-образные пруты просто необходимы при армировании тупого угла, после чего вся конструкция усиливается дополнительными поперечинами.

Особенности укладки армирующего короба

Как уже говорилось выше, монтаж каркаса в подготовленную траншею производиться двумя либо тремя людьми: двоим из них придется удерживать оттяжки при подъеме конструкции, а в случае необходимости они устанавливают опорный стержень в нужном месте. Третьему работнику поручается наблюдать за проведением работы и вносить коррективы в действия товарищей. Соседние короба фиксируются к опорной арматуре.

После того, как все коробы будут помещены в траншею, все места соприкосновения должны быть закреплены вязальной проволокой, тем самым обеспечив единую структуру короба. Под нижнюю часть конструкции укладываются кирпичи, бруски либо любой подходящий материал – это необходимо сделать для того, чтобы бетонная смесь заполнила все имеющиеся пустоты и полностью покрыла арматуру.

В результате арматура будет отличаться наибольшей устойчивостью, а вся конструкция после заливка фундамента раствором получит дополнительную прочность и надежность. Стыки коробов, расположенных по углам фундамента, дополнительно армируются стержнями, перевязанными по диагонали.

Перевязывая короб с соседними конструкциями, нельзя забывать о контроле его горизонтальности, чтобы бетонная смесь смогла полностью скрыть арматуру под своим слоем. Приступать к монтажу опалубки по всему периметру можно только после окончательной сборки коробов.

superarch.ru

Как правильно вязать арматуру для ленточного фундамента

Фундамент является опорой любой конструкции, но и у него есть свои элементы придающие прочность. Речь идет об арматурном каркасе, который проходит внутри любого сооружения из бетона. Построить бетонное основание своими руками довольно просто, но вот о том, как правильно вязать арматуру для ленточного фундамента, знают далеко не все.

Стоит отметить, что существует довольно много различных типов фундамента, для постройки которого используется заливка бетоном. Но если бетонный раствор примерно одинаков для всех типов, то арматурный каркас и его обвязка могут принципиально отличаться друг от друга.

Наиболее простым для изготовления является ленточный фундамент. Помимо надежной основы для дома, этот фундамент требует минимум времени, сил, а также финансовых вложений для его создания. Единственным существенным недостатком такой конструкции, считается ее проседание в процессе эксплуатации. Чтобы избежать деформации или максимально оттянуть сроки ее проявления необходим создать максимально качественный каркас из арматуры.

Особенности армирования ленточного фундамента

В отличие от любого другого типа, в ленточном фундаменте максимальные перегрузки приходятся не на бетонную основу, а на арматурный каркас. Это обусловлено тем, что деформация фундамента идет по типу продавливания. Соответственно вязка арматуры для ленточного фундамента наиболее актуально в верхнем и нижнем слое. В середине при продавливании бетон сжимается, а показатели по сжатию у бетона более чем хороши.

Немаловажную роль в этом процессе играет правильно подобранная арматура. Все типы арматуры маркируются специальным обозначением и помогают определиться с выбором, так маркировка большой буквой «К» говорит о том, что арматура покрыта специальным антикоррозийным составом. Это не особо важный аспект для арматуры, которая используется в каркасе фундамента, так как она полностью заливается бетонном. Более актуальная маркировка буквой «С», говорящая о том, что арматуру можно сваривать, а не только обвязывать проволокой.

Низкокачественная арматура не маркируется в принципе, но для фундамента на этом элементе не стоит экономить, так как именно от него зависит прочность и эластичность всей конструкции в целом, а также эксплуатационные сроки будущей постройки.

Вернуться к содержанию

Элементы необходимые для армирования фундамента

Отвечая на вопрос, как правильно вязать арматуру для ленточного фундамента, важно определиться со списком необходимых материалов и инструментов для проведения этого процесса.

  1. Самое важное это арматура, обычно она продается длиной в 3 и 6 метров. Размеры сечения, впрочем, как и длина арматурного прутка определяется индивидуальными особенностями будущего фундамента. Минимальный диаметр арматуры 10-12 мм, такой материал используют для создания небольших построек типа гаражей, сараев.
  2. Обвязочная проволока. Ее выбирают из металла с низким содержанием углерода, кроме того, для придания большей эластичности такая проволока прокаливается на огне. Она не должна быть слишком толстой, так как гнуть ее будет тяжело. В то же время, слишком тонкая проволока не даст достаточной прочности и ее придется складывать в несколько слоев, что существенно усложнит работу. Если проволока плохо поддается сгибанию ее можно еще раз прокалить над огнем в течение 20-30 минут.
  3. Обвязочный крюк. Это нехитрое устройство можно купить практически в любом строительном магазине, кроме того его можно изготовить самостоятельно из прочной, негнущейся проволоки или из рукоятки от старого мастерка, шпателя.
  4. Болгарка с набором отрезных дисков для нарезания арматуры.

Чтобы качественно подготовить каркас для заливки фундамента, сил и стараний одного человека будет недостаточно, нужен как минимум еще один помощник, который будет придерживать всю конструкцию пока обвязываются отдельные элементы. В идеале вязка арматуры под ленточный фундамент проводится силами трех людей. Третий помощник будет особенно необходим в момент переноски готовых конструкций в короба опалубки.

Вернуться к содержанию

Основные этапы, методы и правила армирования

Для того, чтобы понять как правильно вязать арматуру для фундамента, необходимо определиться с нагрузками, которые он будет испытывать. От этого напрямую зависит толщина и размеры всего фундамента.

Арматуру можно обвязывать тремя способами:

  1. Сварка. При наличии сварочного аппарата и некоторого опыта процесс обвязки арматуры упрощается, но качество такого каркаса на порядок хуже, так как в местах сварки метал утончается, а значит становится более хрупким. Такое соединение не способно выдерживать длительные механические и физические нагрузки, особенно если они связаны с вибрацией.
  2. Внахлест. Отдельные элементы арматуры стыкуются не поперек, а вдоль, с выпуском отдельных концов не менее чем на 10-15 см, которые впоследствии обматываются проволокой.
  3. Вязка проволокой -это самый эффективный способ создания надежного каркаса. Такой метод позволяет создавать практически любые фигуры с неограниченным количеством углов. Важно соблюдать геометрию углов при стыковке всех элементов и стараться делать их максимально прямыми (под 90 градусов).

При строительстве небольших зданий вместо проволоки можно использовать пластиковые хомуты, которыми стягивают соединения арматуры. Этот вариант не хуже проволочного соединения, единственное он менее устойчив к нагрузкам и хуже переносит критические перепады температуры. От мороза пластик становится ломким, а также может лопнуть.

Вернуться к содержанию

Процесс обвязки

Чтобы собрать каркас необходимо рассчитать размеры опалубки. В идеале каркас плетется так, чтобы на 5 см сверху и снизу не доходил до края опалубки. В короб он укладывается на кирпичные обломки, а верхний край заливки отмечается на опалубке. Современные строительные магазины предлагают специальные пластмассовые компенсаторы, на которые также можно уложить готовую конструкцию.

Схема вязки арматуры, зависит от опалубки, которую необходимо заливать. В процессе соединения отдельных элементов, прутки арматуры ставятся под углом 90 градусов и связываются отрезком проволоки. На одну обвязку берут примерно 20-30 см проволоки, которая складывается, пополам образуя на конце петлю. Свободные концы пропускают через петлю и затягивают, тем самым образуя узел. Оставшуюся проволоку обматывают вокруг стыка, или хорошо зафиксировав узел, обрезают лишнее.

Вязальный крючок необходим для вытягивания проволоки из петли, без него руки быстро устают, а кроме того есть риск получить травму. Помимо крючка можно использовать более современное автоматическое оборудование, правда, пистолет для вязки стоит достаточно дорого, и покупать его на один раз не рентабельно, зато можно поискать магазины, где дают оборудование напрокат.

Прочность фундамента зависит от целостности арматуры при вязке каркаса. Поэтому важно рассчитать максимальную прямую протяженность фундамента и исходя из этого, подбирать отдельные прутья. По необходимости от основного каркаса для фундамента вертикально вверх выводят ответвления, чтобы в будущем к ним привязать стены дома.

Вертикальные ответвления вяжутся по той же технологии что и каркас для фундамента, а затем выводятся как минимум в каждом из углов будущего здания. В идеале вертикальные части конструкции выводят под оконными проемами, а также в середине глухих стен.

Вернуться к содержанию

Советы

Помимо знаний о том, как правильно вязать арматуру для ленточного фундамента, может пригодиться еще несколько секретов, о которых распространяются далеко не все профессиональные мастера. В частности это:

Укладывая каркас из арматуры ее необходимо тщательно очистить при помощи металлической щетки от загрязнений и возможного налета ржавчина. В противном случае не гарантируется сцепка металлического каркаса с бетонным раствором.

При необходимости согнуть длинный арматурный прут использовать нужно только молоток, а также прямоугольную форму по которой будет сгибаться прут.

Для создания горизонтального каркаса используют арматуру с ребристой поверхностью, а для вертикальных конструкций лучше подходят гладкие прутки, по которым заливаемый бетон без проблем стекает вниз не оставляя пустот с небольшими пузырьками воздуха.

Вернуться к содержанию

Заключение

В целом, обвязка арматуры для создания каркаса бетонного ленточного фундамента совсем несложный процесс, который сможет выполнить каждый, особенно если изготовить нужно простой, в плане геометрии каркас. Стоит отметить, что и стоимость подобных работ у профессионалов оценивается совсем в небольшие деньги. Порой, даже целесообразнее заплатить за обвязку арматуры для фундамента, чем тратить собственное время, учитывая необходимость помощи нескольких человек.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
