Как правильно связывать арматуру для фундамента – Как правильно связать арматуру для фундамента: обвязка проволкой, хомутами, сварка

Содержание

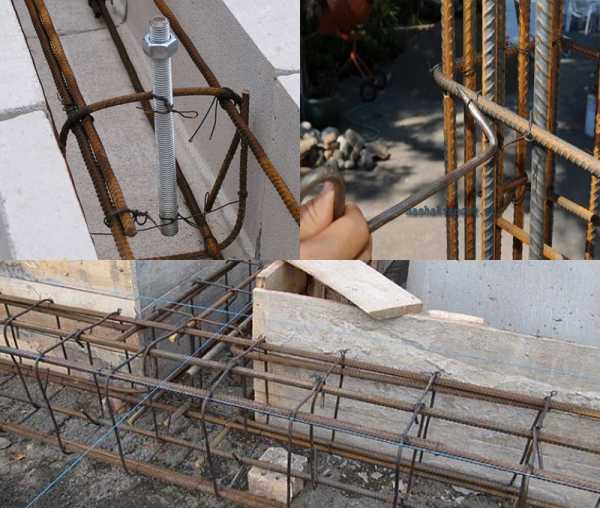

Как вязать арматуру для фундамента, особенности и предостережения

Фундамент играет важную роль в устойчивости и долговечности строения. Прочность основания напрямую зависит от качества используемого бетона для заливки и применения основы армирования. Для этого применяют арматуру на фундамент в виде прута нужного сечения.

Стальная проволока связывается в каркас, а потом все заливается бетоном. О том, как вязать арматуру для фундамента, технология и ее особенности и будут освещены в данном материале.

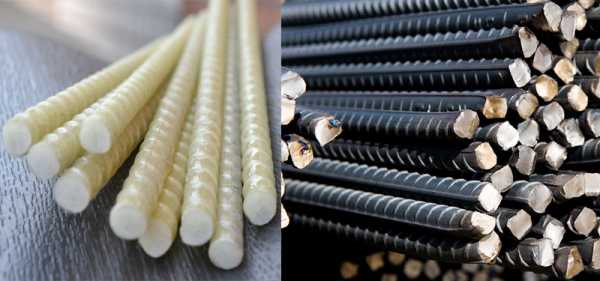

Какая арматура бывает

Какие арматуры для фундамента используются в современном строительстве? Обычно используется «классическая» стальная арматура, но в последнее время часто встречается в строительстве и композитная. Чем они отличаются друг от друга, каковы их особенности?

Металлическая

Это пруты, в основном с рифленой поверхностью, имеющие 6 классов качества. Для арматуры первого класса применяется низкоуглеродистая сталь, а с повышением классности в нее включают различные добавки и легирующие материалы. Рифленая поверхность прутов необходима для плотного сцепления ее с бетоном, она отлично подойдет под фундамент.

Композитная

Это современный армирующий материал, который производится на основе стеклопластика, углепластика и базальтопластика. Самым востребованным является стеклопластик, потому что при одинаковой прочности, данная арматура по цене значительно дешевле. Пруты используются в вязании каркасов для различных видов оснований. Он долговечен, потому что устойчив к внешним воздействиям, хорошо держит тепло – его применяют для армирования цокольных стен, его легко и быстро можно связать, используя для этого хомуты или проволоку.

Каким из них армировать основание, зависит от возводимой конструкции, климата и платежной способности.

Виды вязки арматуры

Армирование фундамента любого вида производится тремя видами вязки: сваривание, соединение проволокой и закрепление пластиковыми хомутами. Сваривание требует привлечения специалиста, но при ее простоте и скорости выполнения, этот способ довольно некачественный. Прочность выполненного сваркой каркаса снижена, поэтому это может иметь плохие последствия. В современном строительстве больше применяется связывание арматуры пластиковыми хомутами. Этот способ не требует привлечения специалиста и нужного оборудования, необходимо просто в местах соединения прутов затянуть хомут. Пластик долговечен, стоек к коррозии, прочен и выдерживает большие нагрузки.

Вязка арматуры стальной проволокой также широко применяется. Ее можно проводить ручным способом при помощи крюка или пассатижей, но можно задействовать специальный инструмент: пистолет или винтовой крюк. Требуется подготовка отрезков проволоки, ее нарезка и навык в закреплении соединений элементов арматуры.

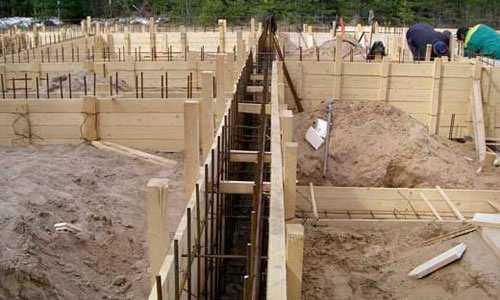

Как связать арматуру под ленточный фундамент

Фундамент ленточный считается универсальным и наиболее популярным, на его основе можно построить любую конструкцию из любых стройматериалов. Популярность его объясняется простотой и дешевизной изготовления. Схема ленточного фундамента выглядит, как железобетонная лента, различной ширины, толщины и высоты. Он выполняется по периметру конструкции, на которых возводятся стены строения.

Глубина залегания основы зависит от неустойчивости верхнего слоя почвы – тогда выполняется заглубленный фундамент, который располагается ниже полосы промерзания. Если почва плотная, то делается не слишком заглубленный ленточный фундамент.

Как все сделать правильно



Несмотря на вид ленточной конструкции, важную роль играет правильная вязка арматуры для ленточного фундамента. Именно она делает безопасной нагрузку стен на грунт по периметру, снижает просадку строения и перекос.

Чтобы вязка арматуры под ленточный фундамент была прочной, следует соблюдать некоторые советы:

  • Большая нагрузка в каркасе попадает на продольные части верхнего и особенно нижнего ряда. Поэтому для них берется прут диаметром 10 мм, в случае длины каркаса, превышающего 3 метра – 12 мм.
  • Продольные пруты арматуры рекомендуется располагать от основания фундамента, боковых стенок и верхней линии бетонной заливки на расстояние не менее 30-50 мм.
  • Отрезок от одного продольного прута до другого не должен быть более 40 см.
  • Поперечные и перпендикулярные пруты берутся с гладкой поверхностью и сечением 6-8 мм, потому что на них не распространяется большая нагрузка.
  • Расстояние между поперечными прутами и стойками, где производится скрепление их хомутами, должно быть 100-500 мм, но не более, последнего показателя.
  • Число продольных ярусов в каркасе и количество вертикальных стержней учитывается в зависимости от ширины и высоты основания.

Упрощенное армирование

При минимальных нагрузках на основании, его армируют тоже упрощенно. Каркас выглядит, как прямоугольник без усиливающих продольных прутов. Сложными участками основания считаются углы и места примыкания фундаментных лент.

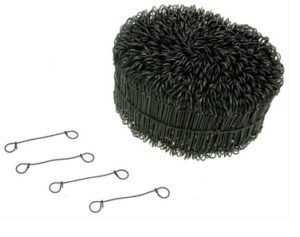

Чем связывать арматуру

Не менее важный вопрос, чем вязать арматуру под ленточный фундамент. Обычно для этого применяется отожженная стальная проволока. Производят ее из низкоуглеродистой стали, она делится на несколько видов. Материал обычно стального или черного цвета. Диаметр сечения колеблется от 0,16 и до 10 мм. Отжиг проволоки способствует ее упрочнению, делает ее пластичной, что удобно в работе. На современном рынке можно приобрести готовые отрезки проволоки, длинной от 80 до 180 мм, уже с готовыми петлями на концах и связанные в бухты, в каждой из которых по тысяче кусочков проволоки.

Как рассчитать нужное количество проволоки

Чтобы купить нужное количество проволоки, необходимо произвести расчет арматуры. Для этого разработан калькулятор, при помощи которого можно быстро и точно рассчитать нужное количество материала. Для этого следует знать, какое количество продольных прутов будет применяться в каркасе, длину основания, шаг установки хомутов, число углов в основании и количество примыканий к ленте.

Обычно к полученному результату прибавляют до 50% дополнительного материала на различные неожиданности при работе. Как правильно вязать арматуру для ленточного фундамента можно изучить по видео материалам на сайте.

Каркас под фундамент монолитный

Если для выбранной строительной конструкции требуется укладка монолитного фундамента, то вяжем ее по другим правилам. Каркас в монолитном основании, выполняется проще, чем в ленточном. И тут у вас может возникнуть вопрос, чем вязать арматуру для фундамента. Здесь выполняется вязка сетки на подставках. Армированный монолитный фундамент необходим при строительстве зданий из кирпича с бетонными плитами перекрытия, многоэтажных сооружений, поскольку он намного прочнее и не передвигается по грунту. Для того, чтобы сделать фундамент монолитный с армированием, требуется так же произвести расчеты требуемого материала.

Вывод

Правильно выполненный каркас арматуры для основания – это гарантия качества строящегося здания. Подбирайте материалы высокой прочности и хорошего качества, ведь основание – это основа строения и он должен быть долговечным и крепким. И не стоит экономить на этом этапе строительства.

vsebeton.ru

Как правильно вязать арматуру для фундамента

Мелкозаглубленный ленточный фундамент важно армировать, поскольку это компенсирует нагрузки, воздействующие на него в ходе эксплуатации здания. Бетон отличается большой прочностью на сжатие, но срез нагрузки или вызывающи растяжения могут запросто разрушить его структурную целостность. Стойкость бетона к растяжению в 50 раз меньше, чем к сжатию. Использование арматуры делает обычный бетон совершенно новым материалом, что позволяет ленточному фундаменту стать очень стойким к растягиваниям. Поэтому важно определить какая арматура нужна для ленточного фундамента и произвести ее расчет.

Необходимость соблюдения технологии

Как известно, фундамент является главной составляющей любого здания. От того, каким он будет, во многом зависит срок эксплуатации, а, значит, и комфортное проживание в доме. Построить надежный и комфортный дом реально, главное — знать правила вязки арматуры при строительстве фундамента под дом и не нарушать ее.

Здесь все взаимосвязано. Основание — это гарант и базис безопасности всего здания, а каркас из прутьев арматуры является

главным компонентом долголетия и крепости фундамента. Это позволяет связать основание из железобетона намертво.

Арматурные железные прутья имеют функцию сопротивления всем нагрузкам, направленным на растяжение, они повышают усилия зон сжатия. Монтажная арматура также способна скрепить рабочие прутья в каркасе.

Главной задачей арматурного каркаса является недопущение деформации и растрескивания бетона под весом здания, а также влиянием сил пучения грунтов. Это означает, что правильно собранное армирование предотвратит разрушение самой постройки и ее основания. Из всего вышесказанного следует, что важность не нарушения технологии вязки фундамента является первостепенной.

Подготовка к процессу вязки арматуры

Стоит сразу отметить, что самостоятельный процесс вязки не из легких, гораздо проще, если у вас есть хотя бы один помощник. Кроме того, еще одни помощник нужен, чтобы укладывать и передвигать готовую конструкцию на ее место. Перед самим процессом вязки нужно

произвести некоторую подготовку к этой операции:

  • определить какую арматуру используют для ленточного фундамента;
  • произвести расчет арматуры для ленточного фундамента;
  • приобрести и привезти на стройплощадку материал;
  • купить отожженную проволоку с диаметром 0,8−1 мм;
  • порезать арматуру на необходимые размеры.

Если вам нужно создать монолитный ленточный фундамент, то логично будет подготовить арматурные короба квадратной формы в сечении и с длиной сторон 350−400 мм. Если габариты позволяют, то длина коробов должна быть около 3 метров. Обычно, арматура на строительном рынке или складе в длину бывает 3−6 метров. По этой причине на длинные стороны коробов железные прутья уложить будет легко, а вот на квадраты (350−400 мм) вам ее придется резать. Кроме того, нужно сделать запас отрезных кругов, а также купить или арендовать угловую шлифовальную машинку (УШМ).

Основной инструмент

Помимо прочего, очень важно создать рабочий инструмент для такой задачи, как вязка арматуры — это крючок. Сделать его можно из стального электрода или мастерка, также он продается в строительном магазине. Главное, чтобы крюк был из очень прочной проволоки, а его загиб был в 90 градусов. Арматура вяжется из отожженной низкоуглеродистой стали, поэтому такая проволока будет легко гнуться и не поломается.

В случае если все же проволока сгибается неохотно, ее нужно подержать около 30 минут над открытым огнем, а потом остудить. Не стоит применять очень толстую проволоку, поскольку согнуть ее довольно нелегко, а тонкую придется складывать вдвое. Для процесса вязки арматуры прекрасно подходит проволока 30−40 см в длину, которая сгибается пополам.

Как правильно армировать фундамент

Перед началом создания армирования для ленточного фундамента нужно рассчитать фактические нагрузки здания. Это позволит ответить на вопрос какую использовать арматуру. Важно подобрать ее нужного диаметра, а монтаж производить с определенным шагом. К примеру, при армировании такого фундамента под гараж допускается использование арматуры с диаметром в 12 мм, а для жилого дома подобный диаметр не подходит.

Армирование производится так, чтобы конструкции из металла расположились внутри основания, но к наружной поверхности были не ближе, чем на 5 см. Схема армирования предполагает расположение арматуры в качестве каркаса, при этом пруты укладываются с шагом в 10−25 см.

Важное значение при создании арматурного каркаса для ленточного фундамента имеет метод крепления арматуры. Лучше всего арматуру соединять проволокой, т. к. сварка сделает металл тонким в зоне шва.

Схема армирования может быть горизонтальной или вертикальной. При использовании вертикальной схемы арматуру нужно укладывать попарно с шагом в 30 см, а при горизонтальной схеме — с шагом в 200 см. Очень важно при этом на стыках использовать вертикальную схему.

Технология армирования

  1. Для вязки нужно использовать деревянную опалубку, закрепив на ее стенках пергамин строительным степлером. Пергамин нужен для того, чтобы древесина не впитывала влагу из раствора цемента.
  2. Верхний уровень заливки раствора обозначается натянутой леской.
  3. На дне котлована укладываются куски кирпича, так арматура будет расположена в 5 см от земли. От стенки котлована арматурный каркас должен отступать на те же 5 см. Это позволит каркасу расположиться полностью внутри бетона. Так усиливается прочность фундамента.
  4. Лучше всего армировать ленточный фундамент цельной арматурой без лишних соединений.
  5. Армированный каркас собирается так: по периметру всего основания вбиваются металлические прутья, к ним потом вяжется верхний и нижний пояс. Такая работа делается с применением специального крюка и проволоки.
  6. Заливают слоями бетон.
  7. Каждый слой нужно утрамбовывать специальной трамбовкой, чтобы устранить пустоты.

Если вы хотите, чтобы армирование вашего ленточного фундамента было качественным и надежным, важно расположить стержни под углом в 90 градусов друг к другу, предварительно произведя расчет всей конструкции.

Так что, как видите, процесс создания армирования очень важен и потребует некоторых навыков. Но, главное — соблюдать технологию (произвести расчет и использовать качественный материал) и придерживаться основных канонов вязки арматуры, что непременно продлит срок службы дома.

plita.guru

Как правильно связать арматуру для ленточного фундамента и произвести укладку

Существуют различные виды фундаментов, на которых возводятся дома и другие постройки, все они являются основой прочности и надежности, именно от них зависит, насколько теплым будет помещение и насколько долго прослужит строение. Самым популярным и требующим минимальных затрат является ленточный фундамент. Но он может проседать. Для того чтобы этого избежать и продлить долговечность, необходимо правильно произвести армирование, для чего нужно правильно связать арматуру. Для каждого вида фундамента существует свой вид вязания. Рассмотрим, как произвести армирование и как правильно вязать арматуру для ленточного фундамента, как самого популярного и часто используемого.

Для вязания арматурных каркасов для ленточного фундамента потребуется проволока 0,8-1 мм в диаметре.

Начало правильного армирования ленточного фундамента

В ленточном фундаменте основная нагрузка на растяжение ложится именно на арматуру, а на сам бетон ложится нагрузка на сжатие. Поэтому в нем нужно производить армирование правильно, а именно сделать армирование верхней и нижней части, а вот средняя часть не несет на себе никакой нагрузки, поэтому смысл в ее армировании отсутствует. Для долговечности фундамента, нужно качественное армирование, а для этого необходимо правильно выбрать арматуру.

При покупке арматуры необходимо обратить внимание на обозначения на ней.

Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания. Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах. Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены.

Для того чтобы вязать арматуру, вам понадобится:

Схема устройства армированного каркаса для ленточного фундамента.

  • арматура;
  • отожженная вязальная проволока 0,8 — 1 мм в диаметре;
  • специальный крючок для вязки (можно использовать пассатижи).

Одному человеку, не имеющему опыта в связывании, будет очень сложно произвести армирование самостоятельно. Лучше заранее найти себе помощника, а лучше двух, которые смогут помочь правильно вязать, так как для установки арматуры в проектное положение потребуется три человека.

Для того чтобы армировать ленточный монолитный фундамент, из арматуры нужно приготовить короба, которые будут иметь квадратную форму в сечении с длиной сторон 350-400 мм. А вот их длина, если, конечно, позволят габариты, должна быть 3 метра. Вязать их лучше заранее, а для этого необходимо просчитать, какое количество коробов понадобится.

Вернуться к оглавлению

Пошаговая инструкция армирования проволокой

Когда производится армирование монолитных ленточных фундаментов вместо проволоки можно использовать специальные пластиковые хомуты, но следует обратить внимание на то, что их использование целесообразно только в случае, если во время заливки бетона, по армирующему каркасу никто не будет ходить или стоять на нем. Во всем остальном их вяжущими свойствами никто не был недоволен.

Последовательность действий:

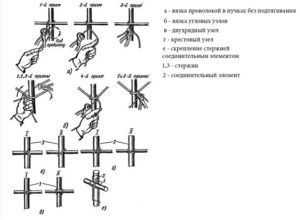

Схема вязки арматуры.

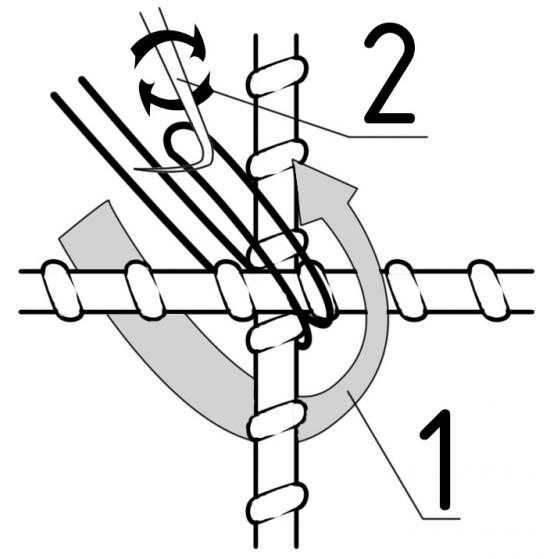

  1. Отрежьте кусок проволоки, длина которого будет равна 30 см.
  2. Сложите отрезанную проволоку в два раза (пополам).
  3. Проволока должна находиться в левой руке, в правой должен быть вязальный крючок.
  4. Проволоку подводим под арматуру, под соединениями прутьев.
  5. Крючок для вязки необходимо вставить в петлю проволоки.
  6. Проволокой полностью огибаем арматуру и свободный ее конец кладем на крючок.
  7. Крутим крючок по часовой стрелке для того, чтобы замотать концы проволоки вместе. Совет: не переборщите с закручиванием, так как есть вероятность порвать проволоку. Практика доказала, что для надежного скрепления арматуры достаточно трех оборотов крючка.
  8. Вынимайте крючок из петли. Соединение завершено.

Данный процесс описывает только одно соединение, а поскольку для армирования ленточных монолитных фундаментов требуются объемные короба, то весь процесс является достаточно трудоемким и занимает достаточное количество времени. Для упрощения его можно купить в специализированном строительном магазине специальный вязальный пистолет для арматуры.

Вернуться к оглавлению

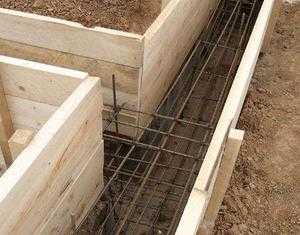

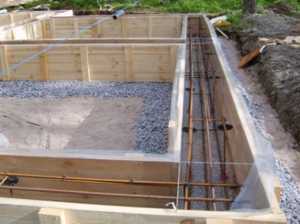

Укладка готового армирующего каркаса

Укладка каркаса в основание — не менее важный этап, чем вязание. Именно на этом этапе вам и понадобится третий помощник, который будет укладывать каркас вместе с вами. Он должен давать сигнал к поднятию конструкции, в это время двое, удерживая оттяжки, должны установить в нужном месте стержень. Третий все это время координирует их действия. После того как вы завершите укладку всех коробов, все стыки свяжите вязальной проволокой — это обеспечит большую устойчивость конструкции, а значит, вы будете уверены, что вся уложенная вами конструкция после заливки ее бетонным раствором выдержит вес строения и прослужит долго и качественно. Поэтому вязать их между собой нужно обязательно.

Не стоит забывать и о специалистах, которые единственные могут произвести правильное связывание арматуры для монолитных ленточных фундаментов и правильно уложить, и залить бетоном. Но если вы все же хотите сделать армированный фундамент своими руками, то не забывайте советоваться с ними.


moifundament.ru

Как правильно связать арматуру для фундамента: особенности

Для того чтобы фундамент был прочнее, в его состав вводят арматуру, которая улучшает прочностные характеристики основания здания. Практически для любого фундамента правильно связать арматурный каркас и установить его являются первоочередными задачами. В настоящее время используют различную арматуру для этих целей. Все зависит от размера здания, которое строится, а также от типа фундамента и грунта. При подходе к этому этапу работ у многих может возникнуть вопрос: как правильно связать арматуру для фундамента?

Схема устройства ленточного фундамента.

На самом деле в этом нет ничего сложного. Главное, грамотно и четко следовать всему, что будет написано ниже, и работа будет сделана качественно и в кротчайший срок. Первоначально необходимо правильно подготовиться, чтобы вязать арматуру. Без подготовки не получится ничего.

Подготовка к работе: особенности

Схема армирования фундамента.

Для начала стоит определиться, какую арматуру и в каком количестве нужно использовать для фундамента. Допустим, что все подобрано и куплено.

Далее стоит приобрести специальную вязальную проволоку. Ее также необходимо правильно подобрать, чтобы не возникало проблем при вязке. Количество метров данного изделия напрямую зависит от числа прутков арматуры, а также от числа ее сопряжений.

В том случае, если при заливке фундамента по нему никто не будет ходить, вместо проволоки можно использовать пластиковые хомуты. При этом они должны быть достаточной толщины, чтобы выдержать силы сопротивления арматуры.

Правильно связать арматуру для фундамента поможет специальное приспособление, которое выпускается в виде крюка.

Оно значительно облегчает работу, при этом его стоимость очень низкая. После того как все подготовительные работы правильно проведены, можно начинать вязать арматуру для фундамента.

Вернуться к оглавлению

Начало работы про связыванию арматуры

Схема конструкции фундамента.

Правильно связать арматуру для фундамента — это значит выполнить весьма утомительное дело. Оно на самом деле не такое уж и сложное, но очень нудное и однотипное. В любом случае свяжите арматуру, так как это позволит в значительной степени укрепить фундамент любого здания. Для частного дома это будет означать, что он простоит очень долго и будет радовать своего хозяина десятки, а то и сотни лет.

Для упрощения рабочего процесса стоит пригласить еще как минимум одного человека. Если говорить в общем и целом, то скорость вязки напрямую зависит от числа человек, которые задействованы в данном процессе.

Чем их будет больше, тем быстрее и веселее будут проходить работы. Можно привлечь родственников и друзей, которые с радостью поучаствуют в новом для себя процессе.

Вернуться к оглавлению

Ручная вязка с помощью крюка

Для того чтобы правильно связать арматуру для фундамента, понадобится специальный инструмент. Ручная вязка осуществляется при помощи специального крюка, который можно приобрести в любом специализированном магазине или сделать самостоятельно.

Процесс вязки с помощью крюка можно описать следующим образом:

  • отрезается вязальная проволока длиной около 30 см;
  • далее она складывается вдвое;
  • проволока оборачивается по диагонали соединения;
  • далее крюк для вязки вдевается в петлю;
  • все свободные концы вязальной проволоки заводятся в крюк;
  • далее крюк необходимо провернуть так, чтобы получилось надежное соединение.

Есть и другие альтернативные варианты, которые используются для правильной вязки арматуры фундамента.

Вернуться к оглавлению

Альтернативные методы вязки

Схема арматурного каркаса для фундамента.

Самый распространенный метод — это использование специального пистолета. Такие устройства сейчас можно приобрести практически в любом специализированном магазине. Этот способ вязки очень прост, так как является автоматизированным. Пистолет прикладывается к тому месту, где необходимо создать соединение, а затем нажимается курок. Стяжка получается очень прочной. Очень удобный метод, который используют в основном специалисты, так как подобные пистолеты стоят недешево.

Есть еще интересные приспособления и инструменты, которые используются для вязки арматуры.

К таковым, например, можно отнести специальные автоматические крюки для вязки. Стоимость подобного инструмента значительно выше, чем ручного варианта, но при этом стоит отметить, что работать им намного приятнее. Принцип работы его достаточно прост. Можно не привлекать дополнительных людей.

Есть еще один очень интересный вариант, который связан с использованием шуруповерта, в патрон которого вставляется согнутый под 90° гвоздь.

Схема закладки фундамента для дома.

Можно пойти самым простым путем и производить вязку без использования различных специализированных инструментов и приспособлений. Для работы понадобятся обыкновенные пассатижи.

Принцип работы такой же, как и при использовании крючка. Единственное отличие, затяжка производится именно пассатижами. Это делает процесс связки еще более дешевым. Но не стоит забывать, что на таком деле, как вязка арматуры, не стоит экономить. От грамотного подхода в этом деле зависит целостность фундамента в будущем.

Можно, конечно, не вязать арматуру, а использовать сварку для соединения прутков. Самое главное, чтобы на маркировке арматуры присутствовал индекс С. Сварные соединения менее надежны.

Вернуться к оглавлению

Завершающие этапы вязки

Схема армирования ленточного фундамента.

После того как процесс вязки окончен, можно приступать к установке арматуры на ее место. Для монтажа понадобится привлечение дополнительной рабочей силы. Это относится к ситуации, когда получается небольшой армированный пояс.

Если делается большая конструкция, то придется привлечь дополнительную специализированную технику, чтобы установить арматуру на место. При этом очень важно следить за тем, чтобы она легла ровно, так как в противном случае нагрузка не будет распределяться равномерно на основание здания.

Не стоит забывать, что вязка арматуры необходима лишь для того, чтобы сохранить пространственное расположение стержней каркаса или сетки. Стержни имеются в виду те, которые используются для формирования сеток и стержней. Это очень важное условие необходимо соблюдать, потому что в процессе заливки опалубки раствором при плохой связке арматура может перекоситься. Это значительно ухудшит эксплуатационные свойства готовой конструкции в целом.

Таким образом, можно считать, что вязка арматуры для фундамента — это очень важная задача при его возведении. От того, насколько грамотно и правильно будет произведена работа, зависит многое, в том числе будущая целостность конструкции. Многие игнорируют использование вязки при заливке арматурного каркаса.

Это неправильно, ведь арматура может попросту разойтись, а качество фундамента оставит желать лучшего. Всегда нужно делать каркас из арматуры жестким, чтобы исключить все отрицательные факторы. Жесткость ему придает именно связка, которая осуществляется различными приспособлениями, которые описывались выше.

Данная инструкция по правильной связке арматуры фундамента обязательно пригодится в работе как новичкам в этом деле, так и профессионалам, которые уже давно занимаются подобными вещами.


moifundament.ru

Как правильно вязать арматуру для ленточного фундамента?

Армирование ленточного основания – это обязательная и нужная работа, которая обеспечивает защиту конструкции от разрушения и обеспечивает ее устойчивость перед многочисленными нагрузками и воздействиями. Этому этапу уделяется много внимания, поскольку каркас должен правильно входить в опалубку и охватывать ее всю. Давайте рассмотрим как правильно вязать арматуру для ленточного фундамента?

Как выбрать арматуру?

Важным условием для получения идеального результата считается грамотный выбор самой арматуры. Во время ее выбора учитываются следующие факторы:

  • тщательно изучается информация на маркировке, поскольку от этого определяется правильное назначение и особенности эксплуатации материала;
  • если на арматуре имеется индикатор С, то это говорит о том, что он может применяться исключительно для сварочного соединения;
  • при наличии индикатора К не возникает необходимости в дорогостоящей защите каркаса от коррозии, поскольку сам материал имеет отличную устойчивость перед этим фактором;
  • если на арматуре полностью отсутствуют какие-либо обозначения, то она точно не подходит для использования в фундаменте, поскольку наверняка не сможет справиться с нагрузками, поэтому в основании появятся трещины и иные дефекты.

Какими методами выполняется соединение отрезков арматуры?

Соединяться отдельные части каркаса могут разными способами, к которым относится:

  • с применением сварочного оборудования, представленного дуговой электросваркой, используемой в участках перекрестий, однако такой способ считается сложным в реализации и уменьшает прочность металла арматуры;
  • вязка арматуры разными подходящими инструментами, которые могут быть ручными или автоматизированными, причем вся работа считается достаточно простой, а получаемый армирующий каркас отличается пластичностью и устойчивостью перед деформациями и нагрузками;
  • с использованием пластиковых хомутов, являющихся ленточными, причем обычно этот способ используется для быстрой работы по вязке арматуры, обладающей небольшим объемом;
  • с применением специальных зажимов и скоб, являющихся пластиковыми или стальными.

Каждый вариант обладает своими особенностями и параметрами, однако именно вязка арматуры считается самым оптимальным выбором.

Выбор инструментов для вязки арматуры

Данный процесс может реализоваться с применением разнообразных материалов, к которым относится:

Вязальный пистолет, являющий профессиональным оборудованием, используемым опытными арматурщиками, причем он обычно используется для большого объема работы. Он считается очень простым в использовании, поэтому вязка элементов арматуры производится быстро и легко, однако его стоимость считается существенной, поэтому для одноразового использования приобретать инструмент нецелесообразно.

Вязальный крючок, который считается доступным и простым в применении. Для этого в патрон стандартного шуруповерта вставляется специальный изогнутый гвоздь, который заблаговременно затачивается на конце, а также его можно заменить обыкновенным вязальным крючком.
Вязальная проволока, причем она может быть простой или обожженной. Второй вариант считается оптимальным для работы с каркасом для ленточного фундамента, поскольку простое изделие отличается повышенной хрупкостью, поэтому во время скрутки может легко сломаться.

Как правильно вязать арматуру?

Наиболее правильным и эффектным способом считается применение вязальной проволоки, которая считается доступным и легким в применении материалом. Весь процесс вязки арматуры разделяется на следующие этапы:

  • пучок вязальной проволоки сгибается пополам;
    в руку берется вязальный крючок или иное оборудование для процесса;
  • сложенная проволока заводится под перекрестье двух отрезков арматуры;
  • полученная петля захватывается подготовленным крючком, после чего с одной стороны удерживаются концы проволоки, а с другой петля подтягивается на половину уже согнутой проволоки;
  • выполняется закручивание, причем лучше всего делать это по часовой стрелке, а в результате под закрутку крючка должны попасть все отрезки проволоки вместе с петлей из нее;
  • во время проведения закрутки не следует переусердствовать, поскольку чрезмерные усилия могут привести к тому, что проволока просто лопнет, но при этом не допустимо, чтобы отрезки арматуры «гуляли», поэтому чаще всего делается около 4 оборотов.

Если работы выполняются первый раз, то рекомендуется предварительно выполнить пробную вязку арматуры, чтобы обеспечить идеальный чистовой результат. После создания каркаса он укладывается в подготовленную опалубку.

Как правильно вязать арматуру для ленточного фундамента

Как вязать арматуру крючком – видео

Итак, армирование фундамента – это важный процесс, реализуемый с применением разных технологий и оборудования. При тщательном изучении процедуры можно выполнить ее своими силами разными способами. На этом все, надеемся эта статья – как правильно вязать арматуру для ленточного фундамента, была вам полезна.

Также может заинтересовать:

remont-i-obustroystvo.ru

Как вязать арматуру для фундамента своими руками: схема

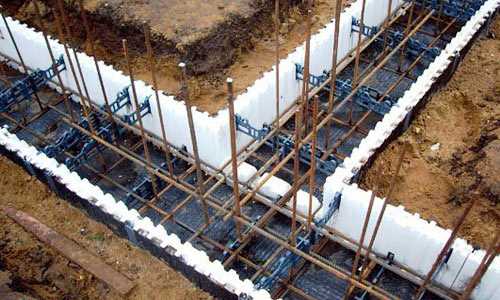

Арматурный каркас фундамента

Монолитные фундаменты получаются заливкой бетоном армирующего каркаса. Он упрочняет создаваемую конструкцию. При этом можно как вязать арматуру для фундамента, так и закреплять ее сваркой. Важным фактором, влияющим на качество результата, является выбор прутьев нужной толщины, использование подходящих хомутов, проволоки требуемого диаметра. Процесс увязки осуществляется с использованием различных инструментов. Во время его проведения необходимо обязательно соблюдать строительные нормы и требования, технологию работ. Тогда возводимая постройка будет надежной, долговечной.

Разновидности фундаментной арматуры

Производство строительных материалов не стоит на месте. Все время появляются новые материалы. Арматура не стала исключением. Помимо обычной металлической, получает распространение при постройке фундаментов композитная.

При использовании арматуры из стали требуется, чтобы она была изготовлена по строительным нормам, требованиям. Для жилых построек, например, это ГОСТ-5781-82. В нем прописаны параметры прутьев для разных конструкций.

По ГОСТу арматура разделяется на 6 классов. Для производства первого используют низкоуглеродистую сталь, а в следующие – вносят добавки, даже легирующие, которые значительно повышают прочность металла.

Пруты со 2-го по 6-й класс имеют рифленую поверхность серповидного или кольцевого типа, либо смешанного, а первого – гладкие. Рельефность улучшает контакт арматуры с бетоном.

Классы отличаются диаметром прутьев, возможностью использования для их соединения сварки. На возможность последней указывает наличие в маркировке буквы С. Другие типы армирующего материала, не содержащие такого буквенного индекса, сваривать запрещается.

Соответствие по диаметру металлической и композитной арматуры

О повышенных антикоррозийных свойствах говорит наличие литеры К. Такой более дорогой материал применяется для строительства объектов, к которым предъявляются повышенные требования.

Для ленточного основания при частном строительстве оптимальным вариантом считаются прутья класса А-ІІІ с диаметром 12-18 мм. В этом случае на перемычки подойдут гладкие стержни А-І толщиной 6-8 мм, зависящей от параметров возводимой конструкции.

Композитные арматурные прутья – это новый, современный материал, изготавливаемый из углепластика или базальтопластика, либо стеклопластика. Из последнего наиболее часто изготавливают данную продукцию.

Композитные материалы имеют меньший вес, по сравнению с металлом, их легче монтировать.

Рассмотренные разновидности арматуры имеют свои достоинства и недостатки. Сравнительная характеристика материалов дана в таблице далее.

ПоказательСтеклопластиковые прутьяМеталлическая арматура
массалегче, примерно в 8 разтяжелее
прочность при растяжении, МПа1000390
химическая активностьинертный материалбез добавок и специального покрытия подвержена коррозии
электропроводностьне проводит токявляется проводником

Для возведения тяжелых конструкций рекомендуется использовать фундамент, армированный металлическими прутьями, а легкие сооружения допустимо ставить на основания со стеклопластиковым каркасом. По композитным материалам еще отсутствуют технические нормы, а их качество ни чем не регламентируется.

Способы соединения прутьев

Вязка арматуры для фундамента осуществляется разными способами. Основные варианты для сборки металлических каркасов следующие:

  • использование сварки;
  • связка проволокой;
  • соединение с применением муфт из стали.

Композитную арматуру можно связать проволокой или зафиксировать пластиковыми хомутами.

Сваривание армирующей конструкции – это эффективный способ, используемый часто при постройке фундаментов под многоэтажные здания, либо тяжелые сооружения. Его применение имеет такие недостатки:

  • необходимость привлечения специалиста – профессионального сварщика;
  • ослабление конструкции в местах сварки;
  • нельзя применять метод для соединения стеклопластиковых прутьев и металлических, не имеющих специальной маркировки;
  • при уплотнении бетона с использованием вибратора сварные стыки могут повредиться;
  • возможен некачественный провар;
  • места соединений являются наиболее уязвимыми к коррозии элементами каркаса.
Сварка арматурного каркаса

Вязание прутьев проволокой имеет ряд следующих преимуществ:

  • более высокая, по сравнению с использованием сварки, скорость монтажа конструкции;
  • связывать элементы каркаса можно достаточно легко даже после установки опалубки;
  • если сравнивать со сваркой, то стоимость работ меньше;
  • простота устранения недоделок.

Минусом считается то, что итоговая конструкция получается слишком шаткой, сто наиболее характерно для конструкции из стеклопластика.

Во время возведения небольших построек наиболее часто прутья сваривают друг с другом, либо соединяют с помощью проволоки. Последний вариант в таких случаях дешевле и практичнее.

Выбор проволоки

Перед тем как правильно вязать арматуру для фундамента, необходимо выбрать подходящую проволоку. От этого будет зависеть быстрота работы, расход денежных средств, надежность итоговой конструкции.

Технические показатели проволоки для связывания арматурных прутьев под фундамент регламентируются ГОСТом № 3282-74. Она изготавливается из низкоуглеродистой стали и может быть дополнительно покрыта защитным слоем. Цвет продукции – стальной или черный.

Исходя из метода обработки, проволока делится на такие виды:

  • отожженную;
  • необработанную термически.

Температурная обработка, проведенная по технологии, улучшает пластичность материала, не ухудшая его прочности.

Существуют две ее разновидности по точности изготовления:

  • продукция обычная;
  • изделия повышенной точности.

По прочности на разрыв выделяют проволоку:

  • 1-й группы;
  • 2-й;
  • необработанную температурой.

Продукцию выпускают с сечением от 0,16 мм до 10 мм. Допускаются при этом отклонения в 0,02 мм.

Выбирать проволоку следует по сечению арматуры, из которой будет создаваться каркас фундаментной плиты или ленты. В этом отношении требования следующие:

  • если используются металлические пруты диаметром до 12 мм, то ∅ проволоки должен равняться 1,2 мм;
  • когда делают связку арматуры толщиной от 16 мм до 18 мм, тогда для соединения выбирают продукцию с d=1,6 мм;
  • для прутьев с большим диаметром применяют проволоку с d=2 мм или две, но с d=1,2 мм.
Готовая вязальная проволока

Вязальный материал продается в бухтах. Также рынок предлагает готовую, нарезанную на куски длиной 8-18 см, проволоку с петлями на концах. Распространяется она в связках, примерно по 1000 штук в каждой.

Выбирая, чем вязать арматурный каркас, следует отдать предпочтение подверженному термической обработке материалу, более удобному в работе. Также прокалить проволоку можно и самостоятельно. Увязывание с помощью готовых кусочков с петлями ускорит весь процесс.

Используемые для увязывания инструменты

На практике применяются различные техники того, как вязать арматуру на фундамент. Они требуют применения различных инструментов. Связывают арматуру с помощью следующих приспособлений:

  • заводского или самодельного крючка;
  • прутка из стали;
  • шуруповерта со вставленной насадкой, загнутой по форме крючка;
  • вязального пистолета и клещей;
  • пассатижей (плоскогубцев).
Вязальные клещи

Крючок – это универсальный инструмент, который, благодаря своим небольшим размерам, позволяет вязать проволоку в труднодоступных местах. Недостатками в работе с ним считаются:

  • необходимость приобретения навыка обращения с данным приспособлением;
  • трудоемкость ручного процесса.

Крючки можно изготовить своими руками, либо приобрести в магазине. Также можно купить для работы заводской полуавтоматический вариант инструмента, который ускорит весь процесс вязки проволоки до 2 мм толщиной.

Самостоятельно изготавливают крючок можно, например, из арматурного отрезка, гвоздя, изгибая и затачивая их под магазинный аналог, прикрепляя затем ручку. Последнюю делают из трубок, дерева, отливают из пластика.

Инструмент заводского изготовления отличается внешним видом. Лучше подбирать его «под руку».

Обычный отрезок стального прутка диаметром до 0,5 см в случае необходимости способен заменить крючок. Но он будет не так удобен, как последний.

Чтобы ускорить связывание арматуры, на шуруповерт изготавливают насадку из шиферного гвоздя, изгибая его по форме крючка. Данный вариант позволяет отрегулировать затяжку. Но подлезть инструментом из-за его габаритов доступно не везде.

Применение вязального пистолета повышает производительность приблизительно раза в 3-4. Его целесообразно использовать при наличии больших объемов работ, потому что данный инструмент дорого стоит.

Минусы использования вязального пистолета следующие:

  • громоздкость;
  • необходимость применения специальных расходных материалов.

Пассатижами (плоскогубцами) проволоку просто скручивают, затягивая по максимуму, чтобы не лопнула.

Достаточно удобно работать вязальными клещами. При этом нет необходимости нарезать предварительно проволоку. Применение инструмента позволяет ускорить процесс. Вязальные клещи не перерезают проволоку, а удерживают ее.

Крючок – это самое доступное и практичное приспособление, особенно подходящее при небольших объемах работ. Во время постройки подсобного помещения, баньки, небольшого домика можно применять плоскогубцы. Если требуется увязка арматуры в масштабах большой стройки, то лучше воспользоваться пистолетом.

Способы вязки

Схемы соединения арматуры проволокой

Вязку арматуры для фундамента своими руками можно осуществлять по-разному. Схемы особо не отличаются экономностью использования проволоки, силой затяжки.

Наиболее простым и распространенным способом связывания прутьев считается такая последовательность действий:

  • отрезают от проволоки кусок нужной длины;
  • сгибают его вдвое;
  • делают из проволоки подобие крючка, изгибая ее не полностью;
  • заготовку заносят под место соединения прутьев;
  • зацепляют крючком петлю;
  • совершают оборот один раз, придерживая незадействованный конец;
  • делают скрутку проволоки, натягивая ее крючком.

Рассмотренный способ позволяет вязать не только крючком, но и шуруповертом с насадкой.

Рекомендуется подобрать удобный лично вариант вязания проволокой прутьев из металла. Композитную арматуру можно соединять гораздо проще, фиксируя ее с помощью хомутов с защелками. Они могут иметь стальной трос внутри, что увеличивает прочность соединения.

Как правильно вязать арматуру, показано в нижеследующих роликах.


При постройке фундамента для зданий используется металлическая или композитная арматура. Последнюю используют, в основном, если возводят легкие постройки. Но монтировать каркас из нее быстрее и легче, чем из стальных прутьев. Сам материал стоит дешевле. Среди распространенных на практике схем увязывания нужно подбирать способ «по руке». Инструмент лучше использовать с учетом объемов работ: для небольших объектов подойдет крючок или плоскогубцы, а на большой стройке понадобится вязальный пистолет, либо клещи.



Статьи по теме:

kakfundament.ru

Как вязать арматуру для фундамента правильно?

Чтобы возведенное здание служило дольше, нужно детально изучить, как вязать арматуру для фундамента. Если обвязка произведена неправильно, это может привести к разрушению конструкции.

Арматурный каркас.

Существует 3 способа правильно вязать арматуру:

  • сварка;
  • проволока;
  • методом нахлеста.

Наиболее часто используемая арматура имеет сечение 32 мм.

Сварной метод соединения

Схема расчета арматуры для фундамента.

Сварка арматуры на первый взгляд кажется самым оптимальным, быстрым и простым способом прочно соединить между собой арматурные прутья. Однако этот простой способ имеет несколько серьезных недостатков. Первый из них — снижение качества арматурных изделий, вследствие чего снижается и прочность всего строения. Второй недостаток связан с необходимостью привлекать к процессу дополнительные ресурсы и специалистов.

Также сварка повышает жесткость арматурного каркаса во много раз, а это зачастую необоснованно. Не имея возможности смещаться, блоки арматуры нередко повреждаются или ломаются. Особенно часто это происходит при усадке здания и уплотнении бетона различными способами.

Если же в процессе строительства используются бетонные вибраторы для уплотнения состава, вероятность повреждения сварочных соединений возрастает во много раз.

В связи со всеми этими причинами способ соединения арматуры сваркой считается низкоэффективным и применяется крайне редко.

Вернуться к оглавлению

Как правильно вяжут арматуру?

Перевязка арматуры часто производится при помощи специального оборудования, но вязать прутья своими руками нередко проще и быстрее. Эта технология эффективна, так как проверена временем. Как правильно вязать арматуру для фундамента, руками или при помощи техники, каждый решает сам.

Чтобы вязка была долговечна и производилась правильно, потребуются следующие материалы и приспособления:

  • проволока ≈1 мм в диаметре;
  • пассатижи или специальный крючок.

Схема сварки арматурных соединений.

Если по каркасу из арматуры не будут ходить во время заливки, допускается использование вместо проволоки и прочих инструментов пластиковые хомуты.

Вязка арматуры при помощи проволоки выполняется следующим образом. Для каждого узла отрезается кусок проволоки ≈30 см. Его складывают пополам и по диагонали обертывают вокруг места соединения арматуры. Крючок для вязки продевается в образовавшуюся на одном конце петлю. Свободные концы проволоки протягиваются в эту петлю при помощи крючка. Затем крючок, не вынимая его из петли, начинают поворачивать по часовой стрелке до достижения достаточно надежного соединения. Главное — не перестараться и не допустить обрыва проволоки от излишнего перекручивания. Схема, расположенная ниже, наглядно демонстрирует, как правильно обвязывать проволокой арматуру для фундамента. (рис. 1)

Случается, что для заливки столбчатого фундамента применяют гладкую арматуру. Перед тем как будет производиться вязка таких прутьев, следует заранее иметь в виду, что трудоемкость этой работы значительно выше. Крюки постоянно отгибаются в процессе закручивания. Рациональнее в этой ситуации использовать специализированный инструмент, такой как вязальный пистолет для арматуры.

Для плитного фундамента вязка арматуры происходит по следующим пунктам: нужно создать металлический каркас из армированных прутьев, именно от мест соединения будет зависеть качество конструкции.

С помощью стальной арматуры диаметром 16 мм создаются 2 жесткие сетки для плит фундамента, верхняя и нижняя. Монтируя нижнюю сетку, можно вязать ее пластмассовыми компенсаторами, это правильно для данного случая, так как они позволят более равномерно распределить прутья для фундамента. Заканчивая вязать каждый ряд, необходимо оставлять под будущие стены вертикальные выпуски прутьев. После этого плита под фундамент заливается бетонным раствором.

Вернуться к оглавлению

Что нужно помнить, чтобы вязать арматуру правильно?

Рисунок 1. Схема вязки арматуры проволокой.

Правильная вязка арматуры для фундамента не дает гарантий соответствия строительным нормам для всей конструкции. Важно не забывать некоторые важные правила, ведь то, как вязать арматуру, зависит еще и от того, какой тип фундамента возводится.

При установке вязаного каркаса или сетки правильно перевязать арматуру надлежит внахлест. Длина перепуска в участках соединения прутьев определяется, исходя из типов арматуры. Учитывается и марка цемента, которой фундамент будет залит, и условия работы для мест соединения. В каркасе, перевязанном правильно, минимальная длина перехлеста составляет 25 см.

Если каркас по высоте превышает 3 м или установлен вертикально, при работе потребуется возводить леса или подмостки. Альтернативой могут являться съемно-подъемные площадки. Обвязка в этих случаях происходит следующим образом: арматура подготавливается к монтажу, затем происходит строповка, и элемент подается в нужное место. Арматурные прутья разравниваются по чертежам в соответствии с проектом. Только после этого происходит перевязка арматурных прутьев по выбранной технологии.

Этап подготовки непременно должен включать в себя тщательный осмотр изделий. Грязь удаляется металлической щеткой. Для незначительной корректировки формы и прямоты используется молоток.

Важным этапом является и укладка в основание армирующих прутьев. Чтобы произвести строповку, понадобится 2 рабочих, а если необходимо одновременно монтировать и фиксировать арматуру и объединять ее с уже уложенной, понадобится еще 1 человек. Он подает сигнал к поднятию и координирует действия рабочих.

Когда конструкция будет поднята, 2 рабочих устанавливают стержень в нужном месте, удерживая оттяжки. Стыки связываются вязальной проволокой. Если арматура монтируется в фундаментные скважины, используются специальные лотки или траверсы.


moifundament.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
